1 HIDRAULIKUS PRÉSSZERSZÁM HASZNÁLATI ÚTMUTATÓ HIDRAULIKUS PRÉSSZERSZÁM Cikkszám / DIN EN ISO 9001 QZERTIFIKAT...megoldások, melyek meggyőzik

2 1. MŰSZAKI ADATOK Alkalmazási terület: Kábelkötések előállítása préseléssel. Préserő: 55 KN. Névleges üzemi nyomás: 450 bar. A szerszám méretei: x 120 mm x 75 mm Súly: ,25 kg ,50 kg Olaj: ISO osztályú viszkozitás 15 VERKOL VESTA HLP-15 Biztonság: A szerszám előre beállított biztonsági szeleppel van ellátva. A szerszám felépítése: A modell különleges jellemzője, hogy a meghajtó szivattyú be van építve, a modell esetén ezzel szemben külön szivattyút kell csatlakoztatni, mely 700 bar üzemi nyomást állít elő. Mindkét modellnél a munkafej 180 -ban elforgatható, megkönnyítve a szerszám használatát. A modell neoprén markolattal van ellátva, mely egy bizonyos védelmet biztosít észrevétlen elektromos kontaktusok esetén, ez azonban nem elegendő a feszültség alatti munka végzéséhez. 2. FELHASZNÁLÁSI TERÜLET Préserő: 55 kn Préstartomány: DIN kábelsaruk: 185 mm 2 Standard réz 240 mm 2 Aluminium 150 mm 2 Méretek : 350 x 120 mm Méretek : 350 x 120 mm Prés súlya : 2,4 kg Prés súlya : 1,5 kg Készlet súlya : 4,6 kg 3. HASZNÁLATI ÚTMUTATÓ Győződjön meg róla, hogy a présbetétek pontosan megfelelnek a préselési tartománynak és kifogástalanul illeszkednek a szerszámban a helyükre. Minden présbetét egyaránt használható mindkét modellel és a betétek derékszögűek. Ezek két, -egyforma darabból állnak-, így mindkét betétfél egyaránt behelyezhető a dugattyú és a fej felől is a pofába Előkészítés: Hozza a szerszámot nyugalmi állapotba és kövesse a leírtakat: - Válassza ki a megfelelő présbetéteket.

3 magyar - Gondosan helyezze be a présbetéteket a befogólyukba. - Helyezze be a vezetéket az összekötőbe. - Helyezze az összekötőt a betétek közé Megközelítés a présbetétekkel: Fogja erősen a szerszámot és a mozgatható kar segítségével gyorsan mozgassa a dugattyút, míg a présbetétek elérik az összekötőt. A modell esetén kövesse a présfejhez csatlakoztatható egyes tápszivattyúk használati útmutatóját. Győződjön meg róla, hogy a présbetétek, pontosan megfelelnek a préselési tartományhoz. Ellenkező esetben nyissa ki újra a szerszámot és a 3.5 ponttól ismételje meg a műveletet Préselés: Javasoljuk, hogy addig működtesse a hidraulikát, míg a nyomáshatárolót hallja kioldani, illetve a présbetétek összeérnek A présbetétek megnyitása (A dugattyú visszahúzása). A modellnél húzza meg a szerszám oldalán a kart, így a dugattyú visszahúzódik, majd nyissa ki a fejet, vegye a ki a kábelsarut és a présbetéteket, amennyiben az szükséges. A modellnél használja a működtető tápszivattyú tehermentesítő pedálját....megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) sales@haupa.com, info@haupa.com, www. haupa.com

4 Tehermentesítő kar 3.5. Betét réz kábelekhez használatos összekötőkhöz (Hatszög préselés). A présbetétek behelyezése: - Nyissa ki a fejet a rovátkolt rész megnyomásával. A két mozgó rész szétnyílik, és a présbetéteket behelyezheti. - Mindegy, hogy a présbetétet a dugattyú vagy a fej felől helyezi be, mihelyt a fejet összezárja, a két betét fél egymással szembe kerül. A fej zárásához nyomja össze a két szétnyíló oldalt és az könnyedén összezárul. A présbetétek kivételekor a fentiek szerint járjon el és vegye ki a présbetéteket. A kötések létrehozása: - Járjon el a 3.1 pontban leírtak szerint. 4. HIBADIAGNÓZIS A következőkben leírjuk a hibás működés két lehetséges okát, valamint a hiba lehetséges megszűntetésének módját. 1. HIBAJELENSÉG: Minden karmozgatással előre halad a dugattyú, és végül visszaáll a nyugalmi helyzetébe. OK: Levegős a hidraulika rendszer. MEGOLDÁS: Légtelenítse a hidraulika rendszert; lásd az olajszint ellenőrzés fejezetet. 2. HIBAJELENSÉG: Kifogástalan a présdugattyú mozgása, de nem lehet vele a préselést befejezni. 1. OK: Olajhiány. MEGOLDÁS: Töltse meg a tankot; lásd az olajszint ellenőrzés fejezetet 2. OK: Szennyeződés következtében a záró bélyegnél olaj szivárog ki a nyomáshatároló szelepből. MEGOLDÁS: Tartsa nyomva a tehermentesítő kart és működtesse kb. 10 szer erőteljesen a kezelőkart. Így a szennyeződés a biztonsági szelepen keresztül kimosódhat és a hidraulika ismét helyesen működik. Amennyiben a szerszám ennek ellenére nem működik helyesen, vigye a szerszámot a szakszervízbe javításra ill. finombeállításra. A szerszám tartozékait nem kell a szervizbe küldenie, ezek nem szükségesek a vizsgálathoz.

5 magyar 5. A SZERSZÁM GONDOZÁSA ÉS KARBANTARTÁSA 5.1. Tisztítás A szerszám gondos tisztítása, különösen a mozgó alkatrészek esetén, meghosszabbítja a szerszám élettartamát. Különösen a dugattyúra (meghajtó- és préselő dugattyú) ügyeljen, mivel a megragadó szennyeződések a hengert összekarcolják és károsíthatják a tömítőgyűrűket. Ebben az esetben javasoljuk, hogy, mozgassa előre a dugattyút és egy minőségi tisztítóoldattal, mely nem maró hatású, tisztítsa meg Az olajszint ellenőrzése Az olajszintet a tankban rendszeres időközönként, különösen tartós használat után, ellenőrizni kell, és szükség esetén utántölteni. Ezt lehetőleg szakszervizben végeztesse, hogy elkerülje az olaj esetleges szennyeződését. Ügyeljen a következőkre (lásd a rajzokat): NAGYON FONTOS: MINDÉG ÜGYELJEN RÁ, HOGY CSAK TISZTA, ELŐZŐLEG MEGSZŰRT OLAJAT HASZNÁLJON; A TÁROLÓEDÉNYEKNEK IS TISZTÁNAK KELL LENNIE. KIZÁRÓLAG 15 -ÖS VISZKÓZITÁSÚ HIDRAULIKAOLAJAT HASZNÁLJON Az olaj betöltése Tartsa a szerszámot függőlegesen, úgy, hogy a kar egyenesen álljon. A dugattyút húzza le teljesen. Tartsa nyomva a tehermentesítő szelepet (1), míg a dugattyú egészen hátul nem áll. Távolítsa el az imbusz zárócsavart (3). Oldja meg és vegye ki a fix kart (2). A tartály felső részét (5) fogja meg az egyik kezével és a másik kezével távolítsa el a fedelet (4). Töltse tele a tartályt és helyezze vissza a fedelét. Az olajnak el kell oszlania a teljes tartályban, új, hogy a rendszerben lévő esetleges légbuborékok megszűnjenek. Ölkännchen...megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) sales@haupa.com, info@haupa.com, www. haupa.com

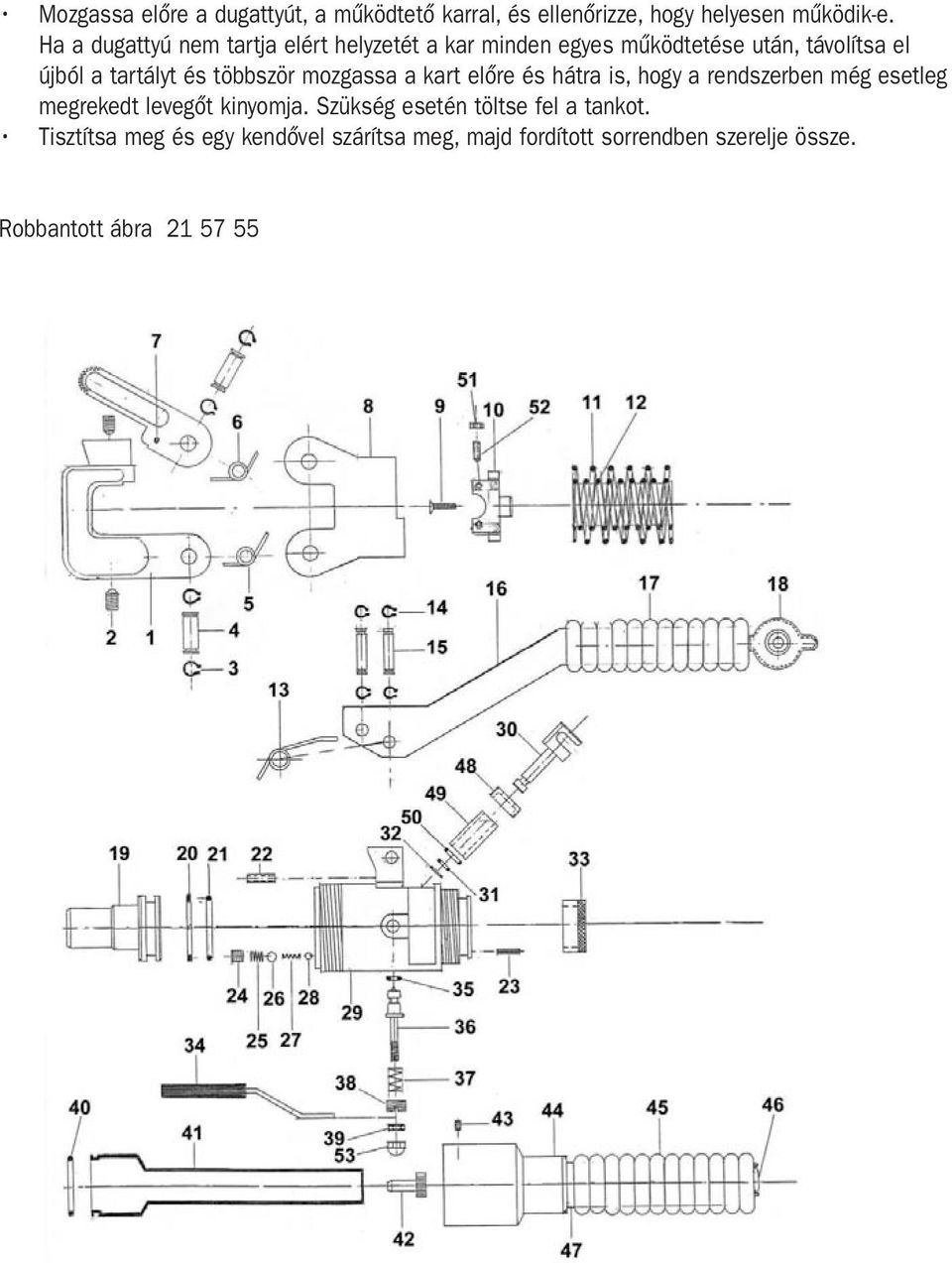

6 Mozgassa előre a dugattyút, a működtető karral, és ellenőrizze, hogy helyesen működik-e. Ha a dugattyú nem tartja elért helyzetét a kar minden egyes működtetése után, távolítsa el újból a tartályt és többször mozgassa a kart előre és hátra is, hogy a rendszerben még esetleg megrekedt levegőt kinyomja. Szükség esetén töltse fel a tankot. Tisztítsa meg és egy kendővel szárítsa meg, majd fordított sorrendben szerelje össze. Robbantott ábra

7 magyar Kódszám Nr. Megnevezés Menny. Kódszám Nr. Megnevezés Menny MOZGATHATÓ POFA GOLYÓ ø POZÍCIONÁLÓ GOLYÓ M TEST BIZTOSÍTÓ GYŰRŰ DUGATTYÚ MŰKÖDTETÉS SZEGECSES STIFT TÁMASZTÓGYŰRŰ POFA MOZGATÓ RUGÓ O-GYŰRŰ NYOMÓ RUGÓ SZŰRŐ LESZORÍTÓ TEHERMENTESÍTŐ KULCS FEJRÉSZ HÁZ O- GYŰRŰ TŰ BIZT. SZELEP RÖGZÍTŐ CSAVAR TARTÓ TŰ BIZT. SZELEP 1 LYUKASZTÓSZERSZÁM M4X BEFOGÓRÉSZ PRÉSBETÉT RUGÓS BIZTONSÁGI SZELEP NAGY DUGATTYÚ RUGÓ ÜTKÖZŐ RUGÓ BIZTONSÁGI SZELEP KIS DUGATTYÚ RUGÓ KONTRAANYA BIZTONSÁGI SZELEP M RUGÓS EMELŐ TANK GYŰRŰ BIZTOSÍTÓGYŰRŰ TANK SZEGECSES STIFT TANK FEDÉL KAR CSAP DIN M4X MARKOLAT KICSI FIX MARKOLAT SZEGECSES ZÁRÓ ELEM NAGY MARKOLAT PRÉSDUGATTYÚ SZEGECSES ZÁRÓ ELEM FIX GYŰRŰ MARKOLAT O- GYŰRŰ TARTÓCSAVAR HÜVELY STIFT M5X HÜVELY RUGÓS STIFT RÉZ LAP LAP RUGÓ VISSZACSAPÓ SZELEP ANYA M RUGÓS VISSZACSAPÓ SZELEP POZÍCIONÁLÓ GOLYÓ M GOLYÓ ø FEDÉL ANYA M RUGÓS BEERESZTŐ SZELEP 1 KÉRJÜK, MINDEN ALKATRÉSZ MEGRENDELÉSNÉL ADJA MEG A KÖVETKEZŐ ADATOKAT: 1) Cikkszám 2) Cikk leírás 3) Hivatkozás a használati útmutatóra és/ vagy dátum megjelölésre 4) A szerszám jellege 5) A szerszám gyártási száma A garancia jog megszűnik, ha a szerszám javításakor nem eredeti HAUPA alkatrészeket használnak....megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) sales@haupa.com, info@haupa.com, www. haupa.com

8 Robbantott ábra Kódszám Nr. Megnevezés Menny Kódszám Nr. Megnevezés Menny MOZGÓ POFA PRÉSBETÉT BEFOGÁS POZÍCIONÁLÓ GOLYÓ M KIS DUGATTYÚ RUGÓ BIZTOSÍTÓGYŰRŰ E ANYA M SZEGECSES STIFT POZÍCIONÁLÓ GOLYÓ M RUGÓS MOZGÓ POFA PRÉSDUGATTYÚ NYOMÓ RUGÓ FIX GYŰRŰ NYOMÓ O-GYŰRŰ FEJRÉSZ HÁZ DUGATTYÚ FEJ RÖGZÍTŐ CSAVAR TARTÓ LYUKASZTÓSZERSZÁM M4X20 1 KÉRJÜK, MINDEN ALKATRÉSZ MEGRENDELÉSNÉL ADJA MEG A KÖVETKEZŐ ADATOKAT: 1) Cikkszám 2) Cikk leírás 3) Hivatkozás a használati útmutatóra és/ vagy dátum megjelölésre 4) A szerszám jellege 5) A szerszám gyártási száma A garancia jog megszűnik, ha a szerszám javításakor nem eredeti HAUPA alkatrészeket használnak.
