1 HIDRAULIKUS PRÉSSZERSZÁM HASZNÁLATI ÚTMUTATÓ HIDRAULIKUS KOMPAKT LEMEZLYUKASZTÓ Cikkszám DIN EN ISO 9001 QZERTIFIKAT HAUPA, Königstr , Remscheid, Phone: +49 (0) , Fax: +49 (0) , www. haupa.com

2 1. MŰSZAKI ADATOK Lyukasztási paraméterek: Max.: lemez ellenállás: Vágóerő: Üzemi nyomás: Külső méretek: Súly: Hordláda: A szerszám részei: Ø 60 mm., lemezvastagság 3 mm. 46X46 mm. lemezvastagság 2 mm. 37 Kg/mmā 50 KN 650 bar 290x140 mm 2,4 Kg 330x190xh75 mm - 1 hidraulikus lemezlyukasztó PHC-6-2 húzó tengely M10-1 húzó tengely M20-1 távtartó hüvely - 1 szűkítő elem M20/10-1 fém hordláda 2. HASZNÁLATI TARTOMÁNY 2.1. lemezvastagság 3,5 mm és szilárdság 370 N/mmā standard méretek PG: PG-9 Ø 15,2 mm PG-11 Ø 18,6 mm PG-13 Ø 20,4 mm PG-16 Ø 22,5 mm PG-21 Ø 28,3 mm PILOT Ø 30,5 mm PG-29 Ø 37 mm PG-36 Ø 47 mm PG-42 Ø 54 mm. PG-48 Ø 60 mm B.CETACIII Ø 65 mm standard méretek METRIKUS: M-16 Ø 16,5 mm M-40 Ø 40,5 mm M-20 Ø 20,5 mm M-50 Ø 50,5 mm M-25 Ø 25,5 mm M-63 Ø 63,5 mm M-32 Ø 32,5 mm Speciális méretek igény szerint: min. 15 mm - max. 60 mm átmérő lemezvastagság 2 mm és szilárdság 370 N/mmā standard méretek NÉGYSZÖGLETES (AMPERMÉRŐKHÖZ) AMP.48 46X46 mm Speciális méretek igény szerint: min. 18x18 mm - max. 46x46 mm átmérő (igény esetén). HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0)

3 3. HASZNÁLATI ÚTMUTATÓ 3.1. ÜZEMELTETÉS Az akkumulátoros kompakt lemezlyukasztó egyszerűen kezelhető és könnyű, így használata ideális építkezéseken és műhelymunkáknál egyaránt BEKAPCSOLÁS Előfúrás. A lyukasztandó lemezbe egy Ø 11 mm lukat fúrunk Betétek húzószárak és távtartó hüvelyek A szűkítő elemet M20/10 (Pos.42) helyezze a szerszámba és ütközésig csavarja be. A távtartó hüvelyt (pos.14) először húzza a húzószárra, majd a matricát. A húzószár kilógó részét M10 dugja át a lemezbe fúrt lyukon. A lyukasztóbélyeget M10 csavarozza a menetes húzószárra, míg az felütközik a lyukasztandó lemezen. A kereket a nyomás hidraulika nyomás kialakításához- és megszűntetéséhez (Pos. 27) csavarja óra járásával megegyező irányba és zárja a hidraulikus rendszert. Így a Szerszám készen áll a lyukasztáshoz.

4 Lyukasztás A nyomás csökkentéséhez/ növeléséhez a kereket (Pos. 27) állítsa Druck (nyomás) helyzetbe. A kezelőkart (Pos. 18) mozgassa le és fel, míg a szerszám a lemezt kilyukasztja. A lyukasztás után a kart még 2 3-szor mozgassa le és fel, míg az átlyukasztott lemezdarab teljesen elválik a lemezről. Végül az előző lépéseket fordított sorrendben végezze el, vagyis csavarja a kereket préselés/kioldás óra járásával ellentétes irányba és a lyukasztó bélyeget csavarozza le a húzószárról. A kilyukasztott lemezdarab könnyedén kiesik a matricából Lyukasztás 31 mm-nél nagyobb lyukak esetén Ismételje meg az előző lépéseket, míg egy min. Ø 20,4 mm lyuk keletkezik. A menetes szárat M10 és a szűkítő elemet M20/10 csavarozza ki. A menetes szárat M20 (Pos.41) csavarozza be ütközésig a szerszám fejébe. A távtartó hüvelyt húzza rá a menetes szárra. Húzza a menetes szárra a távtartó fölé a matricát és a húzószár dugja át a Ø 20,4 mm lyukon. A lyukasztó bélyeget csavarja a M20 húzószárra, míg az fel nem ütközik a lyukasztandó lemezre, majd lyukassza ki a lemezt az előbb leírtak szerint Négyzetes és négyszögletes lyukak készítése Ezeket a lyukakat is a pontban leírtak szerint tudja elkészíteni. HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0)

5 4. A SZERSZÁM GONDOZÁSA ÉS KARBANTARTÁSA A szerszám karbantartását kizárólag hivatalos márkaszervizben végeztesse TISZTÍTÁS A szerszám alapos tisztítása, különös tekintettel a mozgó alkatrészekre, meghosszabbíthatja a szerszám élettartamát. Gondoljon rá, hogy a por, homok, környezeti behatások mindenek előtt a magas sótartalom és szennyeződések általában rendkívül károsan hatnak a hidraulikus szerszámokra. Különös gondosságot igényel a hidraulikus rendszer és a dugattyú tisztítása. A legkisebb szennyeződések is megkarcolhatják a henger falát és károsíthatják a tömítéseket. Az alapos tisztításhoz javasoljuk, hogy tolja ki teljesen a dugattyút és speciális, nem korrodáló hatású oldattal tisztítsa azt meg TÁROLÁS Hogy a szerszámot az ütések, por stb. káros hatásától megóvja, tárolja a szerszámot biztos helyen, lehetőleg a saját hordládájában OLAJSZINT Az olajszintet a szerszám tartályában rendszeresen, -különösen hosszabb használati szünetek után- ellenőrizni kell és szükség eset utántölteni Olaj utántöltése Nyissa ki a tartály kupakját (Pos. 38) a fix kar (Pos. 36) végén. Tiszta, szűrt hidraulika olajat töltsön a szerszámba 2-3 cm szintig. Ez a legfelső peremtől értendő, a szerszámot utántöltés közben természetesen függőleges helyzetben kell tartani. Fontos: a hidraulika olaj szűrt kell legyen, ISO viszkozitási osztálya 15, viszkozitási indexe 100 kell legyen valamint meg kell feleljen a AFNOR NFE HM és ISO 6743/4 L-HM szabványoknak A lyukasztóbélyeg, matrica és húzótengely kenése Ahhoz, hogy a lyukasztó bélyeg és a matrica élettartamát megnövelje és kevesebb erőt kelljen kifejteni lyukasztás közben, ajánlatos a két szerszám fél éleit olajjal kenni, így a kivágott darab is könnyebben elválik a szerszámról FIGYELEM! Különösen ügyeljen rá, hogy a lyukasztó bélyeget egyenesen csavarja a menetes húzószárra, nehogy a húzószár, vagy a menete eltörjön, megszakadjon és így a szerszám a lyukasztási folya mat vége előtt megakadjon.

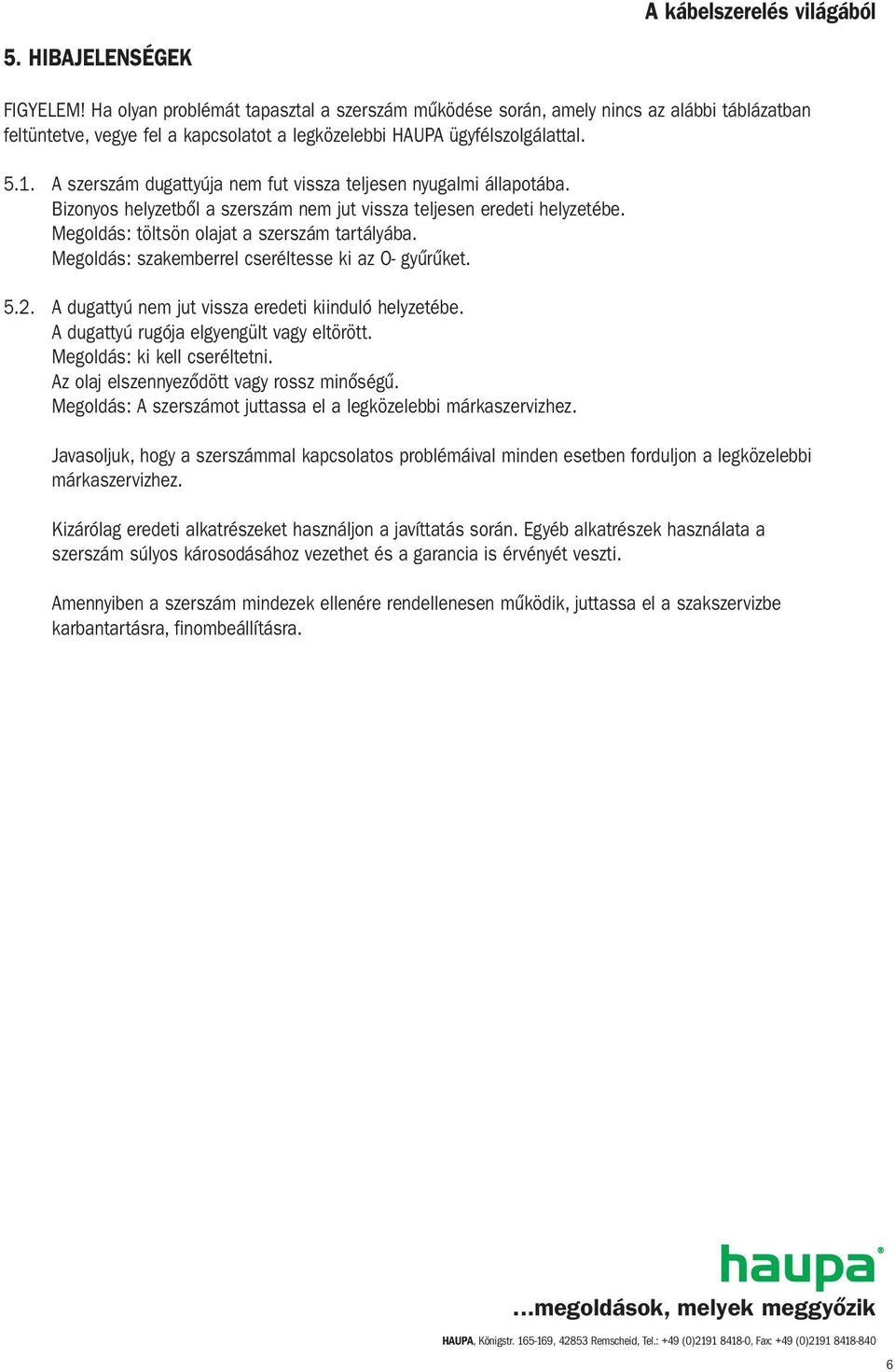

6 5. HIBAJELENSÉGEK FIGYELEM! Ha olyan problémát tapasztal a szerszám működése során, amely nincs az alábbi táblázatban feltüntetve, vegye fel a kapcsolatot a legközelebbi HAUPA ügyfélszolgálattal A szerszám dugattyúja nem fut vissza teljesen nyugalmi állapotába. Bizonyos helyzetből a szerszám nem jut vissza teljesen eredeti helyzetébe. Megoldás: töltsön olajat a szerszám tartályába. Megoldás: szakemberrel cseréltesse ki az O- gyűrűket A dugattyú nem jut vissza eredeti kiinduló helyzetébe. A dugattyú rugója elgyengült vagy eltörött. Megoldás: ki kell cseréltetni. Az olaj elszennyeződött vagy rossz minőségű. Megoldás: A szerszámot juttassa el a legközelebbi márkaszervizhez. Javasoljuk, hogy a szerszámmal kapcsolatos problémáival minden esetben forduljon a legközelebbi márkaszervizhez. Kizárólag eredeti alkatrészeket használjon a javíttatás során. Egyéb alkatrészek használata a szerszám súlyos károsodásához vezethet és a garancia is érvényét veszti. Amennyiben a szerszám mindezek ellenére rendellenesen működik, juttassa el a szakszervizbe karbantartásra, finombeállításra. HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0)

7 Kódszám Sz. Megnevezés Sz. Kódszám Sz. Megnevezés Sz Fix gyűrű Szerszámtest O-gyűrű O-gyűrű Dugattyúház Rugó O-gyűrű Golyó Fix gyűrű Beeresztő szelep Dugattyú Beeresztő cső Fix gyűrű TARTÓ SZŰRŐ O-gyűrű 1 E Szűrő Rugó Tartály Visszacsapó szelep O-gyűrű Rugó Tartályfedél Golyó Anya tömítés O-gyűrű Húzószár M Távtartó hüvely Húzószár M Alátét kar Húzószár M20/ Biztosító gyűrű Stift Mozgató kar O-gyűrű Fix gyűrű Tömítés Rugó Dugattyú impulzus adó Stift Golyó O-gyűrű Kulcsos 1 tehermentesítő szelep MINDEN ALKATRÉSZ MEGRENDELÉSEKOR ADJA MEG A KÖVETKEZŐ ADATOKAT: 1) Cikkszám. 2) Termékleírás. 3) Hivatkozás a használati útmutatóra és/ vagy a dátumjelölésre. 4) Szerszám jelleget 5) A szerszám gyártási száma. A garanciális jog elesik abban az esetben, ha nem eredeti HAUPA alkatrészeket használnak fel a szerszám javítása során.

8 ROBBANTOTT ÁBRA HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0)
