1 A kábelszerelés világából Hidraulikus présszerszámok... megoldások, melyek meggyőzik 57

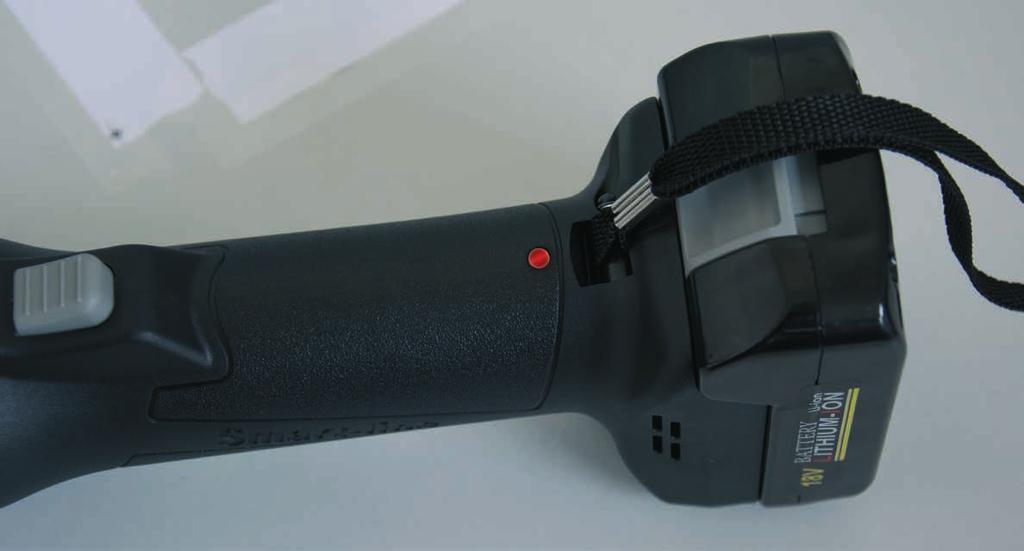

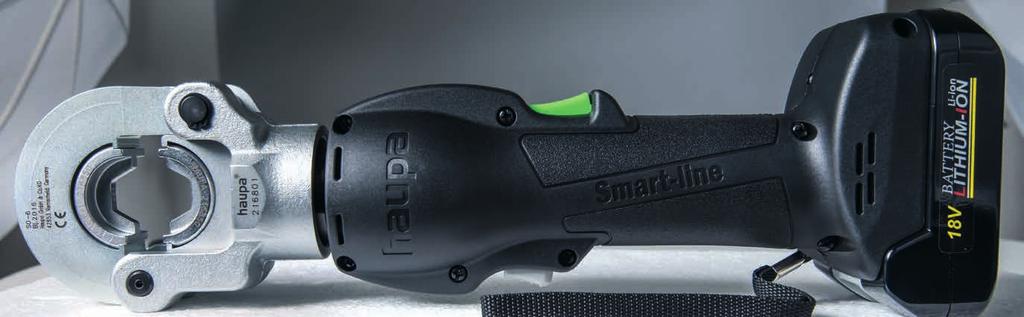

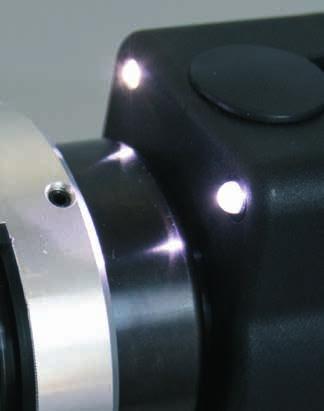

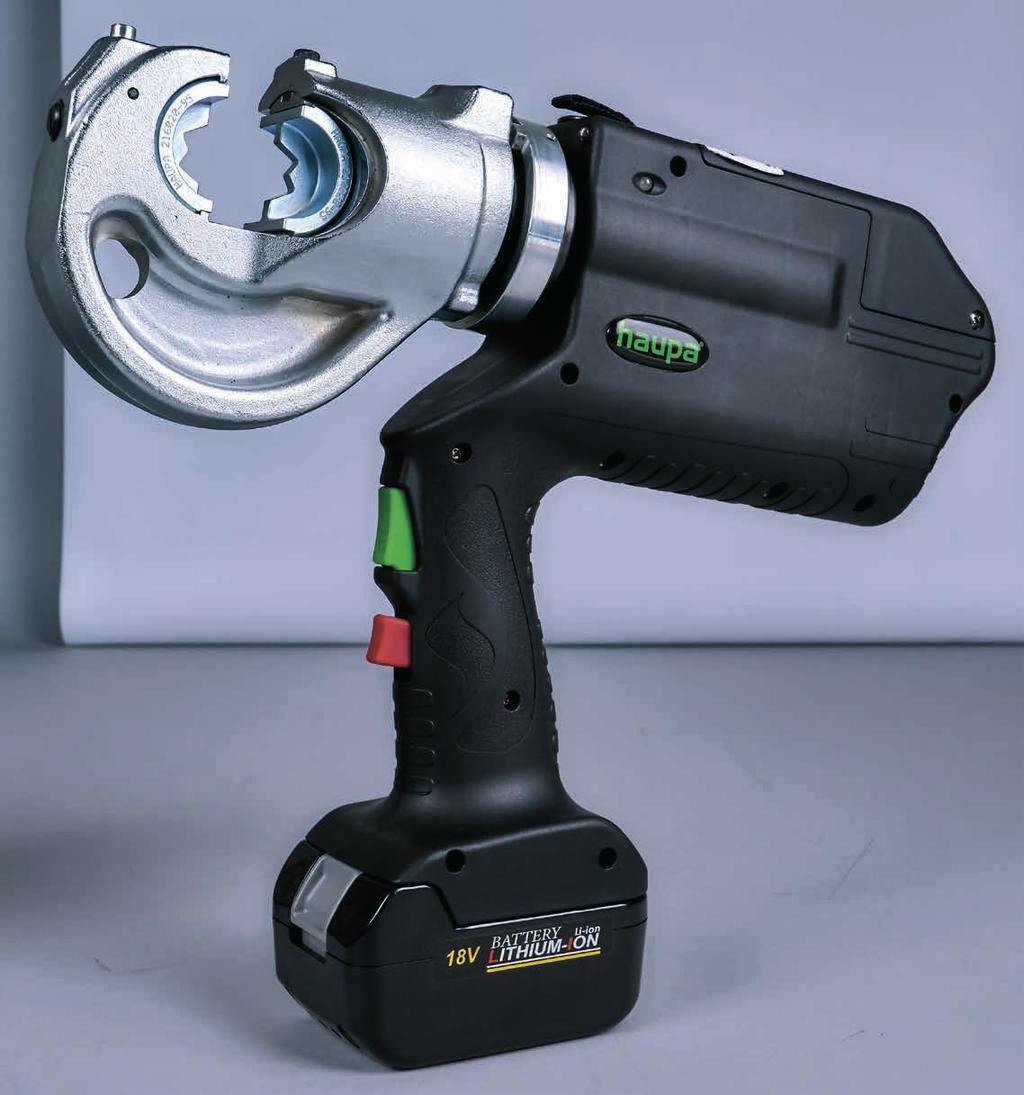

2 Hidraulikus présszerszámok Szenzor technika LED a munkaterület megvilágítására Préserő kn: kn Üzemi nyomás /bar: 700 Préselés időtartama akkumulátoros üzemben (Sec.): 4-10 Akkumlátor töltési ideje: perc Akkumulátor típusa: Li-Ion, 18 V, 1,5-3 Ah LED LED LED Zöld fény: a préselés a normáknak megfelelően befejezve, a motor leállt Narancsszínű fény: az akku feszültség nem megfelelő Piros fény: a préselési folyamat idő előtt megszakadt

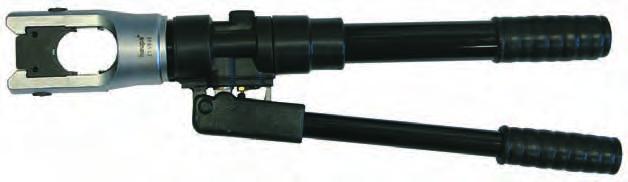

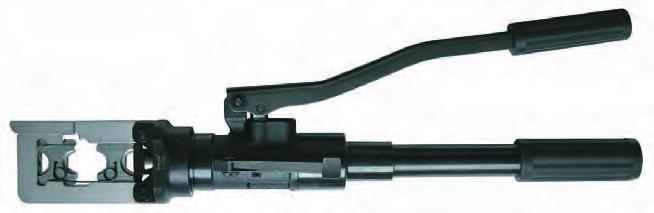

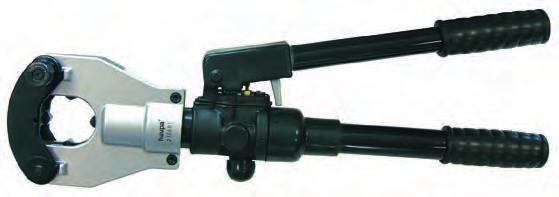

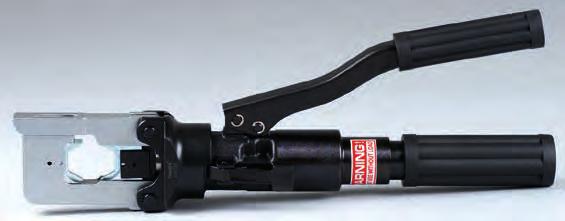

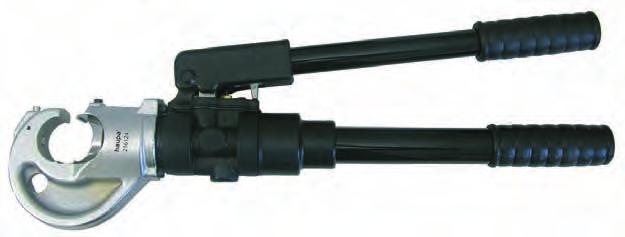

3 Hidraulikus présszerszámok Hidraulikus kábelprés kettős dugattyúval HHs-6 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 60 Préselési szélesség: szűk standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Akkuhidraulikus présszerszám SHs-6 Műszaki adatokat és a cikkszám tartalmát lásd A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. Video Video /M x 140 x 75 mm 7,900 1 Akkuhidraulikus présszerszám SHs-6 Hidraulika cserélhető présbetétekhez, présfej 180 -ban forgatható, a fej felhajtható, manuális visszafutás a préselés befejezése után. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban, présbetétek nélkül. Préserő kn: 60 kn Üzemi nyomás /bar: 700 Felhajtható fej Préselési szélesség: keskeny standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Préselés időtartama akkumulátoros üzemben (Sec.): kb. 5 Akku töltési ideje (min.): 30 Akkumulátor típusa: Li-Ion, 18 V, 1,5 Ah /M x 75 mm 7,900 1 Présbetétek standard Réz standard csősarukhoz és összekötőkhöz, hatszög préselés PB /16 5 0, /35 5 0, /70 5 0, / , , , ,156 1 Présbetétek DIN Alumínium és réz DIN csősarukhoz és összekötőkhöz, hatszög préselés x 75 mm 7,900 1 PB ms /16 5 6/8 0, / /12 0, / /16 0, / /20 0, , , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 59

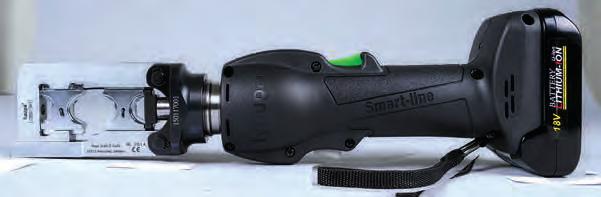

4 Hidraulikus présszerszámok Akkuhidraulikus présszerszám SH-6 Hidraulika cserélhető présbetétekhez, présfej 180 -ban forgatható, felhajtható, gyors nyitással, manuális visszafutás a préselés befejezése után. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban, présbetétek nélkül. Préserő kn: 60 kn Üzemi nyomás /bar: 700 Felhajtható fej: igen Nyitás / lökethossz: 17 mm Préselési szélesség: keskeny standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Préselés időtartama akkumulátoros üzemben (Sec.): kb. 5 Akku töltési ideje (min.): 30 Akkumulátor típusa: Li-Ion, 18 V, 1,5 Ah Súly (kg) akku nélkül: 2,4 A készlet súlya (kg) akkuval: 7,9 Hidraulikus kábelprés kettős dugattyúval HH-6 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 60 Fej lenyitható Nyitás / Löket: 17 mm Préselési szélesség: szűk standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Kettős dugattyús tápegység Prés súlya / kg: 3,0 Készlet súlya / kg: 4, x 150 x 65 mm 4, x 75 mm 7,900 1 Akkuhidraulikusprésszerszám SH-6M Műszaki adatokat és a cikkszám tartalmát lásd A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. Présbetétek standard Réz standard csősarukhoz és összekötőkhöz, hatszög préselés , , , , , , ,156 1 Présbetétek DIN Cu + Al Alumínium és réz DIN csősarukhoz és összekötőkhöz, hatszög préselés Video /M /M x 75 mm 7,900 1 Al ms , , , , , , , áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

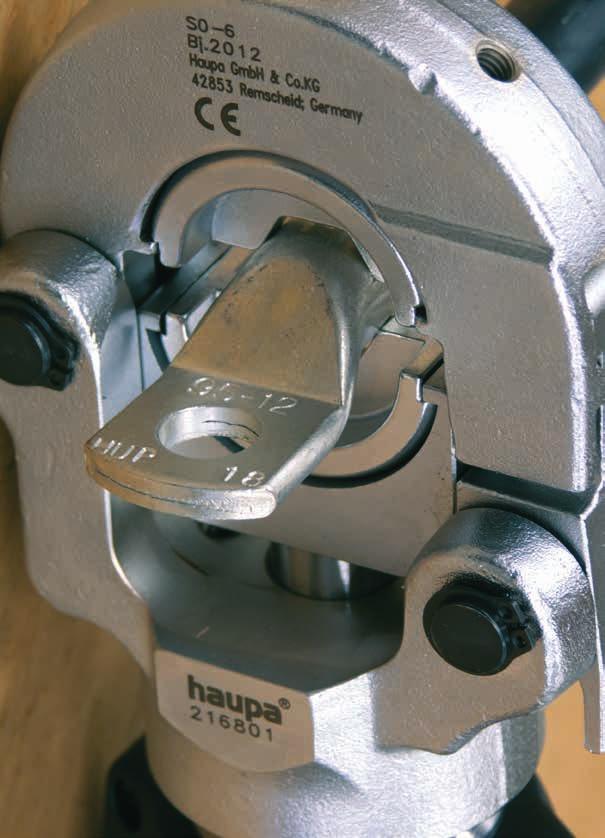

5 Hidraulikus présszerszámok Akkuhidraulikus présszerszám SO-6 Hidraulika cserélhető présbetétekhez, présfej 180 -ban forgatható, a fej felhajtható, manuális visszafutás a préselés befejezése után. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban, présbetétek nélkül. Préserő kn: 60 kn Üzemi nyomás /bar: 700 Felhajtható fej: igen Nyitás / lökethossz: 17 mm Préselési szélesség: keskeny standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Préselés időtartama akkumulátoros üzemben (Sec.): kb. 5 Akku töltési ideje (min.): 30 Akkumulátor típusa: Li-Ion, 18 V, 1,5 Ah Súly (kg) akku nélkül: 2,9 A készlet súlya (kg) akkuval: 7,9 Akkuhidraulikus présszerszám AO-6 2 fokozatú hidraulikus szerszám cserélhető présbetétekkel használható, a présfej 180 -ban forgatható, lenyitható, gyorsnyitási lehetőséggel, a préselés befejezése után manuális visszafutással. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordszíj, műanyag kofferben, betétek nélkül. Préserő kn: 60 Fej lenyitható Nyitás / Löket: 17 mm Préselési szélesség: szűk standard Cu DIN Cu / DIN Al standard Cu DIN Cu / DIN Al Préselési idő akkus szerszámnál / Sec.: 4 Akkumulátor töltési ideje / Min.: 60 Akku- típus: Li-Ion 18 V, 3 Ah Kettős dugattyús tápegység Prés súlya / kg: 4,5 Készlet súlya / kg: 9,5 A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik két fehér fényű LED del is a munkaterület megvilágítása érdekében x 75 mm 7,900 1 Akkuhidraulikus présszerszám SO-6 Műszaki adatokat és a cikkszám tartalmát lásd A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. Video Video /M x 343 x 75 mm 9, /M x 75 mm 7, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 61

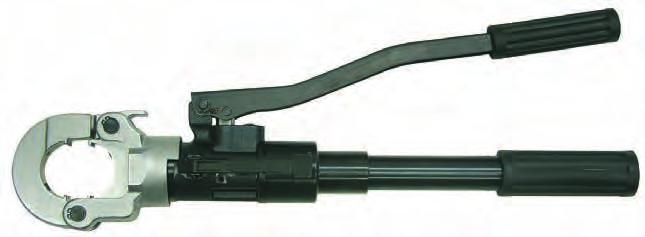

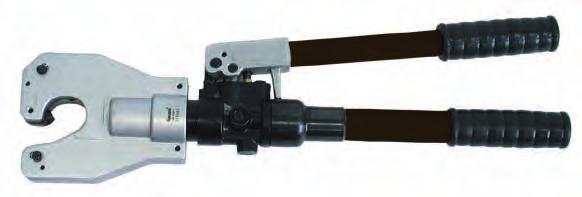

6 Hidraulikus présszerszámok Hidraulikus présszerszám HO-6 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 60 Fej lenyitható Nyitás / Löket: 17 mm Préselési szélesség: szűk standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Kettős dugattyús tápegység Prés súlya / kg: 3,5 Készlet súlya / kg: 5 Hidraulikus présfej KO-6 műanyag kofferben, betétek nélkül. Préserő kn: 60 Fej lenyitható Nyitás / Löket: 17 mm Préselési szélesség: szűk standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Gyorscsatlakozó Prés súlya / kg: 3,2 Készlet súlya / kg: 4, x 91,5 x 57 mm 4, x 170 x 80 mm 5,000 1 Présfogó MO-6 cserélhető pofákkal műanyag kofferben, betétek nélkül. Préserő: 60 kn standard Cu DIN Cu DIN Al standard Cu DIN Cu DIN Al Standard csősarukhoz PB , , , , , , , , , , , , ,118 1 DIN csősarukhoz x 175 mm 11,800 1 Cikkszám Cu Al ms PB , , , , , áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

7 Présbetétek Bélyegek érvéghüvelyekhez Érvéghüvelyekhez és zömített vezetékekhez (hullámos forma) Bélyegek standard csősarukhoz standard csősarukhoz és tömített vezetékekhez Bélyegek F-Type csősarukhoz KRF/KST PB /V 6 5 0, /V , /V , /V , /V , /V , /V , /V , /V , /V , /V , /V , /V ,118 1 Inzetstukken Présbetétek - voor tömített samengeperste vezetékekhez kabels PB , , , , , , , , , , , ,089 1 Körösítő, szektor vezetékekhez sm se , , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 63

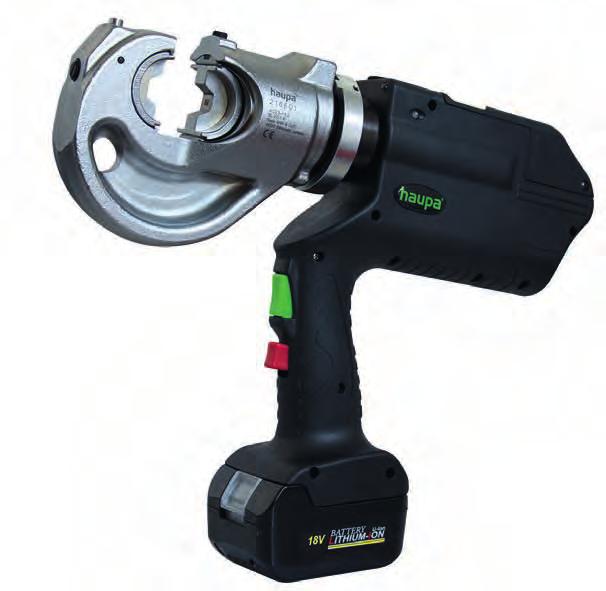

8 Hidraulikus présszerszámok Akkuhidraulikus présszerszám AC fokozatú hidraulikus szerszám cserélhető présbetétekkel használható, a présfej 180 -ban forgatható, lenyitható, gyorsnyitási lehetőséggel, a préselés befejezése után manuális visszafutással. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordszíj, műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 25 mm Préselési szélesség: széles standard Cu DIN Cu DIN Al Préselési idő akkus szerszámnál / Sec.: 6-12 Akkumulátor töltési ideje / Min.: 60 Akku- típus: Li-Ion, 18 V, 3 Ah Kettős dugattyús tápegység Prés súlya / kg: 7 Készlet súlya / kg: 12 Hidraulikus présszerszám HC25-12 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 25 mm standard Cu DIN Cu DIN Al Préselési szélesség: széles Kettős dugattyús tápegység Prés súlya / kg: 6,2 Készlet súlya / kg: 7,7 A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik két fehér fényű LED del is a munkaterület megvilágítása érdekében x 180 x 72 mm 7,700 1 Hidraulikus présfej KC25-12 fekete műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 25 mm standard Cu DIN Cu DIN Al Préselési szélesség: széles Gyorscsatlakozó Prés súlya / kg: 3,6 Készlet súlya / kg: 4,6 Video x 375 x 75 mm x 130 x 72 mm 4, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

9 Hidraulikus présszerszámok Akkuhidraulikus présszerszám AC fokozatú hidraulikus szerszám cserélhető présbetétekkel használható, a présfej 180 -ban forgatható, lenyitható, gyorsnyitási lehetőséggel, a préselés befejezése után manuális visszafutással. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordszíj, műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 42 mm Préselési szélesség: széles Préselési idő akkus szerszámnál / Sec.: 7-13 Akkumulátor töltési ideje / Min.: 60 Akku- típus: Li-Ion, 18 V, 3 Ah Kettős dugattyús tápegység Prés súlya / kg: 8,5 Készlet súlya / kg: 13 Hidraulikus présszerszám HC42-12 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 42 mm Kettős dugattyús tápegység Préselési szélesség: széles Készlet súlya / kg: 8,2 Készlet súlya / kg: 9,7 A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik két fehér fényű LED del is a munkaterület megvilágítása érdekében x 170 x 77 mm 9,700 1 Hidraulikus présfej KC42-12 műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 42 mm Préselési szélesség: széles Gyorscsatlakozó Prés súlya / kg: 5,3 Készlet súlya / kg: 6,3 Video x 340 x 75 mm 13, x 130 x 76 mm 6, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 65

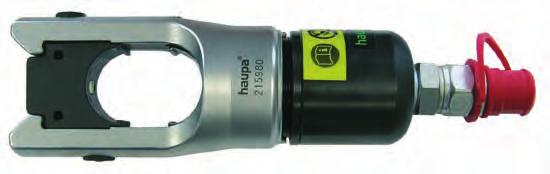

10 Hidraulikus présszerszámok Akkuhidraulikus présszerszám AH-12 2 fokozatú hidraulikus szerszám cserélhető présbetétekkel használható, a présfej 180 -ban forgatható, lenyitható, gyorsnyitási lehetőséggel, a préselés befejezése után manuális visszafutással. Présszerszám süllyesztett nútú préselésekhez DeepIndent. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordszíj, műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 20 mm Préselési szélesség: széles Préselési idő akkus szerszámnál / Sec.: 6-13 Akkumulátor töltési ideje / Min.: 60 Akku- típus: Li-Ion, 18 V, 3 Ah Kettős dugattyús tápegység Prés súlya / kg: 7 Készlet súlya / kg: 12 Hidraulikus présszerszám HH-12 Kézi présszerszámok: présfej 180 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 20 mm Préselési szélesség: széles Kettős dugattyús tápegység Prés súlya / kg: 6 Készlet súlya / kg: 7,5 A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik két fehér fényű LED del is a munkaterület megvilágítása érdekében x 180 x 76 mm 7,500 1 Hidraulikus présfej KH-12 műanyag kofferben, betétek nélkül. Préserő kn: 120 Nyitás / Löket: 20 mm Préselési szélesség: széles Gyorscsatlakozó Prés súlya / kg: 4 Készlet súlya / kg: 5 Video x 353 x 75 mm 12, x 90 x 76 mm 5, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

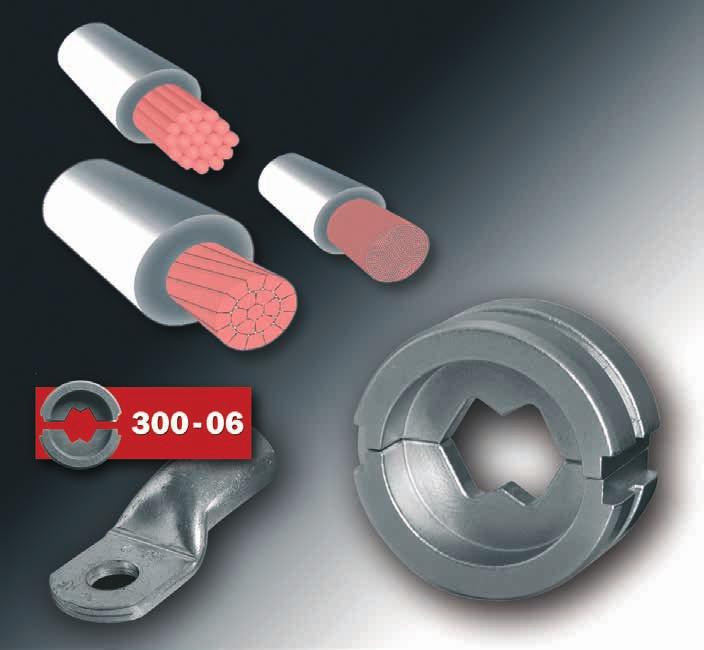

11 Présbetétek Présbetétek standard Réz standard csősarukhoz és összekötőkhöz, hatszög préselés Présbetétek Réz standard lemezsarukhoz és összekötőkhöz, köldökös préselés PB , , , , , , , , Présbetétek DIN Cu és Al, hatszög préselés , , , , , , , , , , , , , ,125 1 Présbetétek Csősarukhoz F-Type PB Al ms , , , , , , , , , , , ,142 1 Présbetétek standard sztenderd csősarukhoz és tömített vezetékekhez PB , , , , , , , , , , ,126 1 Présbetétek Körösítők, szektor vezetékekhez PB /V /V , /V , /V , /V , /V , /V , /V /V /V , /V , /V /V sm se , , , , , , , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 67

12 Présbetétek Présbetétek Érvéghüvelyekhez és zömített vezetékekhez (hullámos forma) Présszerszám Deepindent (AH-12/KH-12/HH-12) csősarukhoz és összekötőkhöz, köldökös préselés PB , , Présbetétek Szigetelt kábelsarukhoz, ovális préselés kábelsaruk kábelsaruk kábelsaruk összekötők összekötők összekötők Vizsgálótüske adapter Cikkszám méret Vizsgálótüske PB , , Présbetétek C összekötőkhöz, ovális préselés méret Befogó DeepIndend présbetéhez , , , , , áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

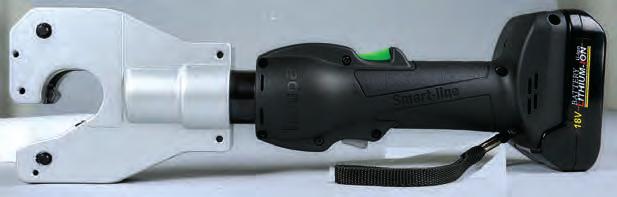

13 Hidraulikus présszerszámok Akkuhidraulikus présszerszám SD ban forgatható, a préselés befejezése után manuális visszafutással, gyorstöltővel együtt, betétekkel, betétek nem szükségesek, köldökös préselésre is alkalmas. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban. 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, műanyag kofferben, Préserő kn: 60 Cu Cu Préselési idő akkus szerszámnál / Sec.: 6-12 Akkumulátor töltési ideje / Min.: 30 Akku- típus: Li-Ion, 18 V, 1,5 Ah Prés súlya / kg: 2,4 Készlet súlya / kg: 7,9 Hidraulikus kézi prés HD300-6 Kézi présszerszámok: présfej 360 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben. Préserő kn: 60 Cu Cu Kettős dugattyús tápegysé Prés súlya / kg: 4,5 Készlet súlya / kg: 6, x 160 x 60 mm 6, x 75 mm 7,900 1 Akkuhidraulikus présszerszám SD300-6M Műszaki adatokat és a cikkszám tartalmát lásd Hidraulikus présfej KD300-6 Kézi présszerszámok: présfej 360 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben. Préserő kn: 60 standard Cu standard Cu Gyorscsatlakozó Prés súlya / kg: 4,5 Készlet súlya / kg: 6,5 A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében x 343 x 75 mm 3,800 1 Video /M /M x 75 mm 7,900 1 Vizsgálótüske és mérési segéd lásd 70. oldal INFORMÁCIÓ: Hidraulikus 4- tüske présszerszám kereskedelemben szokványos méretű csősaruk és összekötők préseléséhez, széles préselés megbízható, robosztus hidraulikus présszerszám. Nehéz feladatainak megoldásához! Automatikus beállás a vezeték keresztmetszetéhez Garantált DIN minőségű kötés Nem szükséges további présbetétek beszerzése Nem szükséges a betétek cseréje keresztmetszetenként Kiválóan alkalmas nagy rugalmasságú finoman erezett vezetékek préseléséhez kábel osztály 5 & 6 Kiválóan alkalmas tömített vezetékek (nem Passhülse nem speciális kabelsarukhoz) vizsgálótüske és a mérési segéd a gyors, egyszerű, optikai présnyomás ellenőrzéshez Fontos: DIN préssarukat a szabvány szerint továbbra is DIN hatszögletű présszerszámokkal és DIN présbetétekkel kell préselni!... megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 69

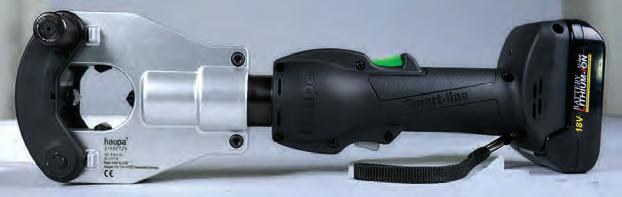

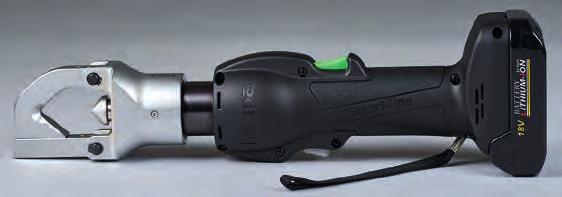

14 Hidraulikus présszerszámok Akkuhidraulikus présszerszám SD ban forgatható, a préselés befejezése után manuális visszafutással, gyorstöltővel együtt, betétekkel, betétek nem szükségesek, köldökös préselésre is alkalmas. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban. Préserő kn: 60 Fej lenyitható Cu Cu Préselési idő akkus szerszámnál / Sec.: 6-12 Akkumulátor töltési ideje / Min.: 30 Akku- típus: Li-Ion, 18 V, 1,5 Ah Prés súlya / kg: 2,4 Készlet súlya / kg: 7,9 Hidraulikus kézi prés HD400-6 Kézi présszerszámok: présfej 360 -ban forgatható, a préselés befejezése után manuális visszafutás, könnyű, kompakt felépítés, fekete műanyag kofferben. Préserő kn: 60 Fej lenyitható standard Cu standard Cu Kettős dugattyús tápegység Prés súlya / kg: 5,2 Készlet súlya / kg: 6, x 75 mm 7,900 1 Akkuhidraulikus présszerszám SD400-6M Műszaki adatokat és a cikkszám tartalmát lásd A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt x 160 x 75 mm 6,700 1 Hidraulikus présfej HKD400 műanyag kofferben. Préserő kn: 60 Fej lenyitható standard Cu standard Cu Gyorscsatlakozó Prés súlya / kg: 3 Készlet súlya / kg: 4 A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. Video /M /M x 75 mm 7,900 1 Vizsgálótüske vizsgálótüske minden hidraulikus, négytüskés szerszámhoz x 343 x 75 mm 4,000 1 Mérési segéd négytüskés préseléshez mérési segéd minden hidraulikus, négytüskés szerszámhoz Video Cikkszám /B 0,566 1 Cikkszám /L 0, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

15 Hidraulikus présszerszámok Akkuhidraulikus présszerszám SDE240-6 Présfej 180 -ban forgatható, gyors nyitási lehetőséggel, manuális visszafutással a befejezett préselés után, nem szükséges betét, köldökös préseléshez. A készlet tartalma: 1 présszerszám, 1 töltőkészülék, 1 akku, 1 hordfül, SysCon M egymásra rakható dobozban. Préserő kn: 60 Fej lenyitható Cu Cu Préselési idő akkus szerszámnál / Sec.: 5 Akkumulátor töltési ideje / Min.: 30 Akku- típus: Li-Ion, 18 V, 1,5 Ah Prés súlya / kg: 2,4 Készlet súlya / kg: 7,9 Tartozékok Tartalékakku Li-Ion 18 V, 1,5 Ah kompatibilis minden Li-ion, 18 Volt akkus készülékekkel Cikkszám ,859 1 Tartalékakku Li-Ion 18 V, 3 Ah kompatibilis minden Li-Ion, 18 Volt akkus készülékkel Cikkszám ,859 1 * Gyorstöltő Li-Ion 18 V kompatibilis minden Li-Ion, 18 Volt akkus készülékkel x 75 mm 7,900 1 Akkuhidraulikus présszerszám SDE240-6M Műszaki adatokat és a cikkszám tartalmát lásd A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt Cikkszám ,819 1 Hidraulikaolaj 0,5 l A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. Cikkszám ,000 1 * Csak HAUPA akkumulátorok töltése. Video /M /M x 75 mm 7, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 71

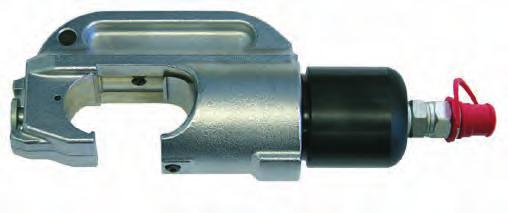

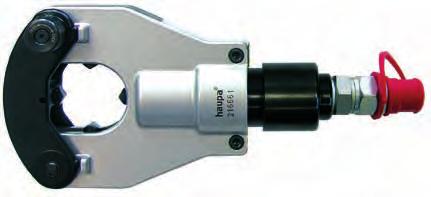

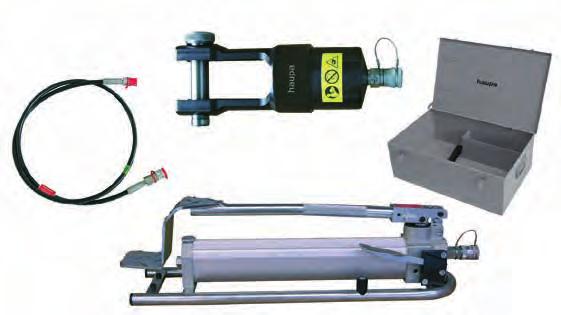

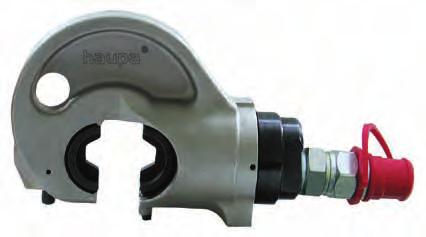

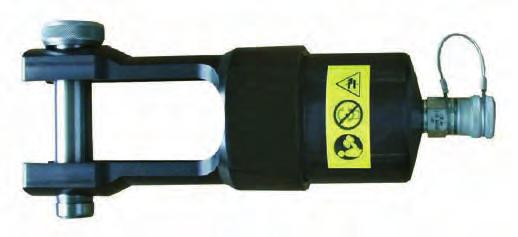

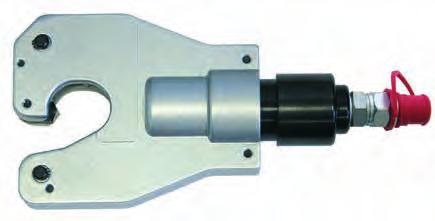

16 Hidraulikus présfejek, szivattyúk Hidraulikus présfejek KH-25 Szigeteletlen kábelsarukhoz mm², 250 kn préserővel, DIN 4808/3 és 4 szerinti hatszög présbetétekhez Préserő kn: 250 Préselési szélesség: széles Préselési tartomány Cu/ Al: Gyorscsatlakozó Prés súlya / kg: 6,4 Készlet súlya / kg: 9 Hidraulikus présfej készlet Tartalma: Cikkszám hidraulikus présfej, cikkszám hidraulika tömlő, 2 m, cikkszám hidraulikus lábpumpa, cikkszám , hordláda. Préserő kn: 250 Préselési szélesség: széles Préselési tartomány Cu/ Al: Gyorscsatlakozó Prés súlya / kg: 18,4 Készlet súlya / kg: 21 Cikkszám th mm² ,000 1 Présbetétek DIN, Cu/Al DIN 48083/4 szerinti hatszög présbetétek, alkalmazható DIN Cu húzás megszüntetéssel tehermentesített összekötő elemekhez ,000 1 Al ms , , , , , , , , , ,100 1 Présbetétek standard standard kábelsarukhoz, hatszög préseléshez Cikkszám Cu , , , , , , , , , áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

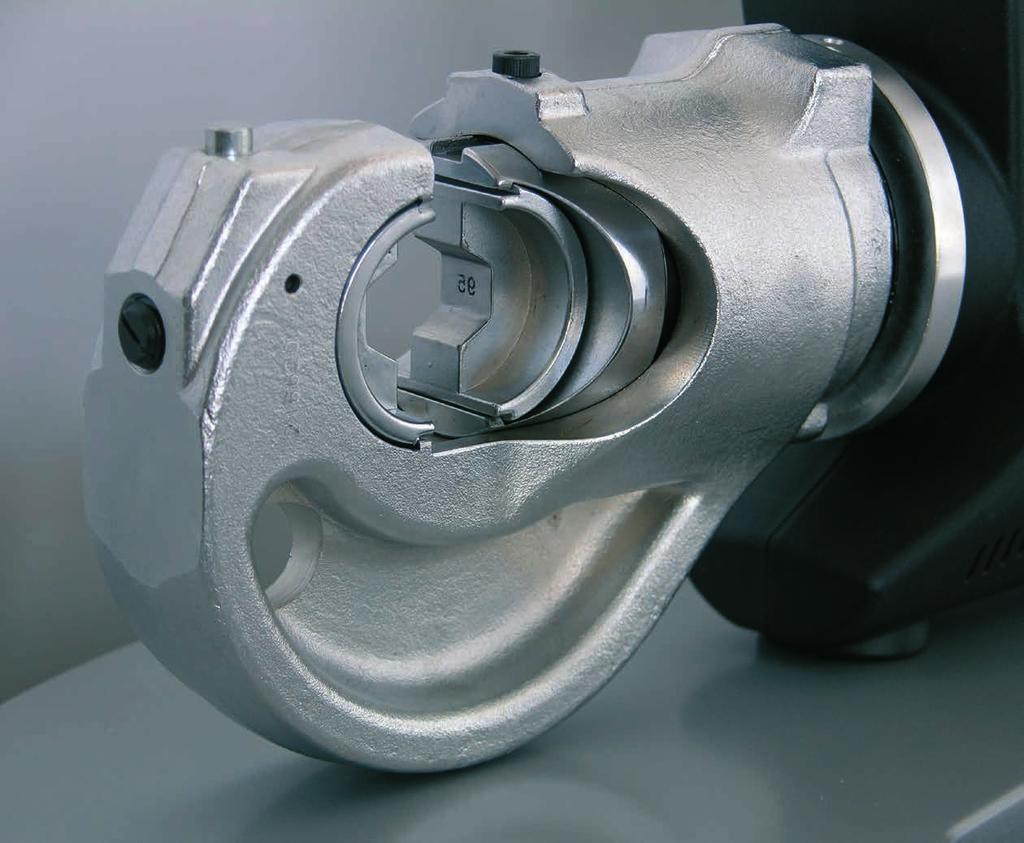

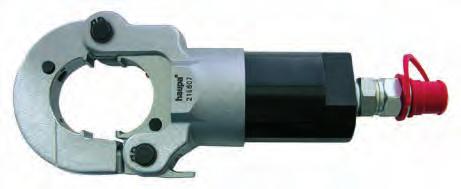

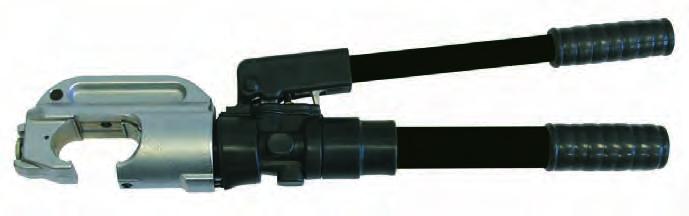

17 Hidraulikus présfej + henger KH-45 kábelsarukhoz és ütköző összekötőkhöz max mm²-ig, adapterrel használható minden hidraulikus présbetét is, felhajtható fej zárral, bővíthető rendszer áramsín hajlításhoz és lyukasztáshoz, préselési kapacitásához mérten könnyű súlyú, csatlakoztatható szivárgás mentes gyorscsatlakozóval. Préserő kn: 450 Préselési szélesség: széles Préselési tartomány Cu/ Al: Gyorscsatlakozó Prés súlya / kg: 10,3 Készlet súlya / kg: 13,5 Cikkszám th mm² ,500 1 Présbetétek Standard kábelsarukhoz, hatszög préseléshez , , , , , , , ,300 1 Présbetétek DIN, Cu/Al DIN, hatszög préseléshez DIN szerinti préssarukhoz és összekötőkhöz, valamint Al kábelsarukhoz és Al összekötőkhöz Al ms , , , , , , , , , , , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 73

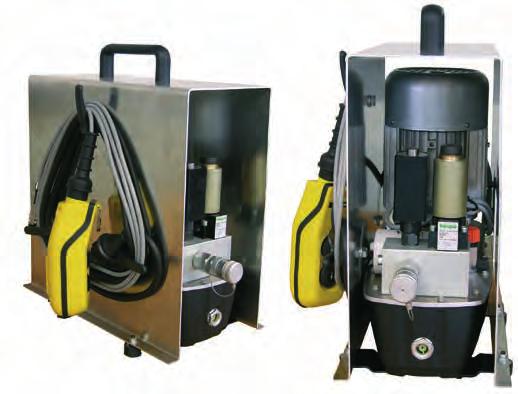

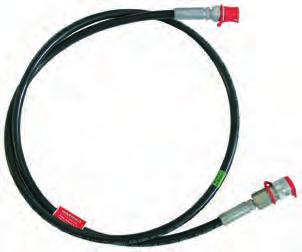

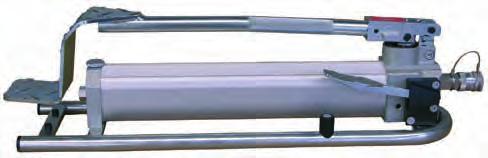

18 Hidraulikus présfejek, szivattyúk Hidraulikus lábpumpás szivattyú F-700 Anyaga: alumínium ötvözet, nagyon könnyű, kettős dugattyúval, löket automatikus átkapcsolásával, gyors üzemből (kb. 25 ccm/löket), munka üzemmódra (kb. 2,5 ccm/löket), túlnyomás elleni szeleppel, max. üzemi nyomás: 700 bar (+10/- 30 bar). Hidraulika cső nélkül, gyorscsatlakozóval Hidraulikus, akkumulátor üzemű tápegység PA fokozatú hidraulika, külön kézi kapcsolóval, manuálisan vezérelhető dugattyú visszafutás a préselési folyamat teljes befejezése után, LED-es akkumulátor kontroll, 700 bar üzemi nyomás, gyorstöltő készülékkel, 1 akku Li-Ion, 3 Ah, hordszíjjal, 1,8 m tömlővel, gyorscsatlakozóval A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt Cikkszám nn ,000 1 Vágó / préselés / lyukasztó Hidraulikus nagynyomású tömlők Fémharisnyával erősített, gyorscsatlakozóval. Lábpumpás szivattyúhoz cikkszám Cikkszám m , , , ,000 1 Elektrohidraulikus szivattyú PN700 l Teljesen önálló munkára képes, pl:, a présbetétek indítása és visszaengedése a préselési folyamat végén, 2 méter nagynyomású hidraulika tömlővel, gyorscsatlakozókkal, különösen alkalmas ipari célokra, magas teljesítmény foka miatt, 230 volt üzemű, lábkapcsoló vezérléssel, a szivattyú praktikus Cikkszám nn AKKU/230V 8,000 1 Cikkszám nn V 20, Akku/230V 20, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

19 75

20 Szerszám Cikksz. Típus Betét sorozatok Préselési szélesség Szenzor technika Préselési forma négy tüske Préserő kn Üzemi nyomás bar 6 tonna záróerejű présszerszámok Löket/ nyitás mm Préstartomány csősaruk Préstartomány összekötők Cu Cu DIN F-Típus Al DIN CU standard PL CU standard light T Cu Cu DIN F-Típus Al DIN Cu standard PL Cu standard light M Kettős dugattyús tápegység Prés súlya Készlet súlya kg Akku Fej felhajtható Gyorscsatlakozó Préselési idő sec HHs H6 szűk ,000 7, SHs H6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah /M SHs H6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah HH H6 szűk ,000 4, SH H6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah /M SH H6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah KO O6 szűk ,200 4, MO O6 szűk ,100 11, HO O6 szűk ,500 5, SO O6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah /M SO O6 szűk ,400 7,900 Li-Ion 18V 1,5 Ah /M A O6 szűk ,500 9,500 Li-Ion 18V 3 Ah KD300-6 széles ,800 3, HD300-6 széles ,000 6, /M AD300-6 széles ,500 9,500 Li-Ion 18V 1,5 Ah KD400-6 széles ,000 4, HD400-6 széles ,200 6, /M AD400-6 széles ,800 9,800 Li-Ion 18V 1,5 Ah /M SDE240-6 széles ,900 7,900 Li-Ion 18V 1,5 Ah 5

21 Szerszám Cikksz. Típus Betét sorozatok Préselési szélesség Szenzor technika Préserő kn Üzemi nyomás bar Fej felhajtható Gyorscsatlakozó 12 tonna záróerejű présszerszámok Löket/ nyitás mm Préstartomány csősaruk Préstartomány összekötők Cu Cu DIN F-Típus Al DIN CU standard PL CU standard light T Cu Cu DIN F-Típus Al DIN Cu standard PL Cu standard light M Mély nutpréselés Kettős dugattyús tápegység Prés súlya Készlet súlya kg Akku Préselési idő sec KC C12 széles ,600 4, HC C12 széles ,200 7, AC C12 széles ,000 12,000 Li-Ion 18V 1,5 Ah KC C12 széles ,300 6, HC C12 széles ,200 9, AC C12 széles , Li-Ion 18V 1,5 Ah KH C12 széles ,000 5, HH C12 széles ,000 7, AH C12 széles ,000 12,000 Li-Ion 18V 1,5 Ah KH H250 széles ,400 9, KH H450 széles ,300 13,

22 Betét sorozatok DIN light T/M standard F-Type DIN CU Ni PL Al DIN Al standard Al/Cu DIN Al/Cu standard 0,5-6 0,5-35 RG58 RG59 RG62 RG6 0,5-6 ü igény esetén igény esetén igény esetén igény esetén igény esetén igény esetén igény esetén igény esetén TN

23 A kábelszerelés világából Elektrohidraulikus lyukasztószerszámok... megoldások, melyek meggyőzik 79

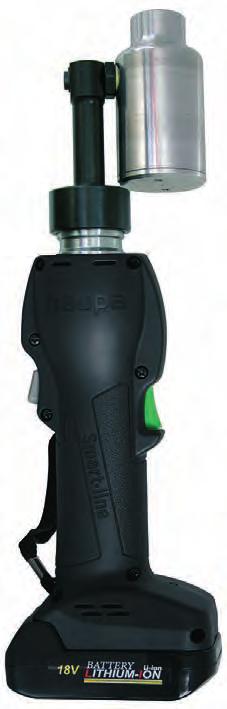

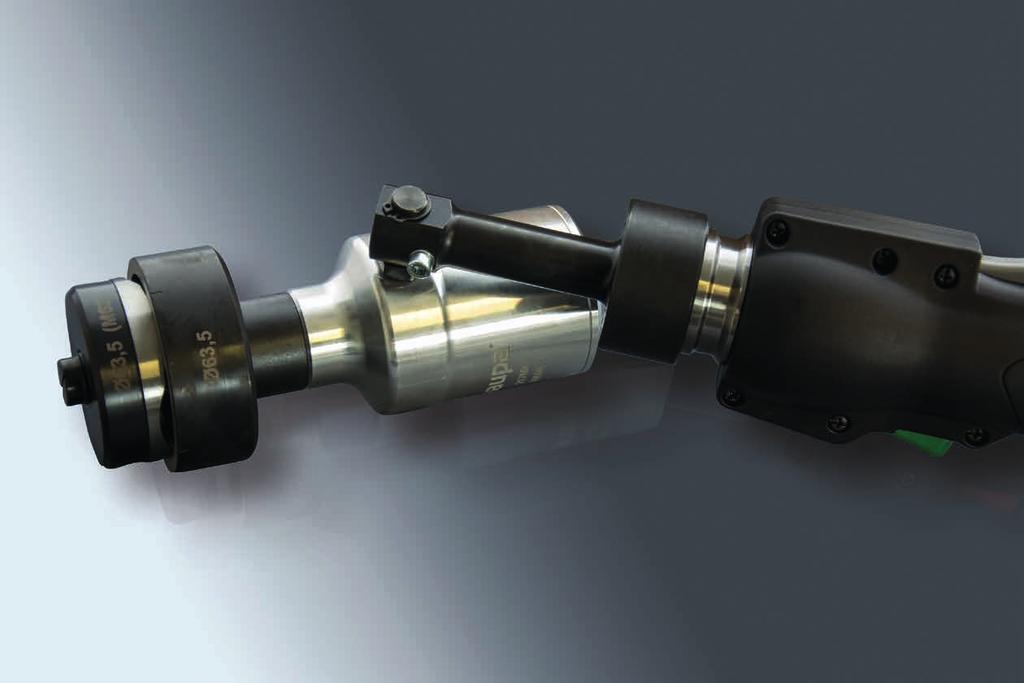

24 Elektrohidraulikus lyukasztószerszámok Elektrohidraulikus lemezlyukasztó szerszám AS-6M SysCon egymásra rakható dobozban, töltőkészülékkel, 1 akkuval, hordszíjjal, betétek nélkül. A szenzor LED különböző színeivel jelzi, hogy a préselés sikeresen befejeződött-e vagy milyen hiba merült fel a préselés során: zöld fény: a préselés szabályosan lefolyt, a motor leállt. narancsszínű fény: az akku feszültség nem megfelelő piros fény: a préselési folyamat idő előtt megszakadt A szerszám rendelkezik egy fehér fényű LED del is a munkaterület megvilágítása érdekében. A készlet tartalma: 1 hidraulikus stancoló: 1 húzószár 3/8-24 UNF (cikksz ), 1 húzószár 3/4-16 UNF (cikksz ), 1 Adapter (art ), 1 távtartó hüvely (cikksz ), SysCon egymásra rakható dobozban. SysCon készlet lyukasztó betétek metrikus Tartalma: 8 lyukasztó betétek ABS- műanyag doboz SysCon M szivacs betéttel Akkuhidraulikus lemezlyukasztóval AS-6M M M M M M M M PG16 Előnyei: 360 -ban forgatható fej rugalmas alumínium fej automatikus végálláskapcsolás csúszásmentes markolat keskeny, kompakt felépítés LED világítás a munkaterületen Li-ion technológia Stancolási kapacitás: Forma lyukasztó 138 x 138 mm (ST mm) Kerek lyukasztó 150 mm (ST37 3 mm) / 63 mm (VA 2 mm) Műszaki adatok: Préserő: 60 kn Üzemi nyomás: 700 bar Akku töltési idő: 30 min. Akkufeszültség: 18 V Akkukapacitás: 1,5 Ah Súly: 3,64 kg Készlet súlya: 4,7 kg Video Cikkszám /M 4,300 1 SysCon készlet lyukasztó betétek PG Tartalma: 9 lyukasztó betétek ABS- műanyag doboz SysCon M szivacs betéttel Akkuhidraulikus lemezlyukasztóval AS-6M PG PG PG13, PG PG PG PG PG PG48 Cikkszám x 75 mm 4,700 1 Cikkszám /PG 4, áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

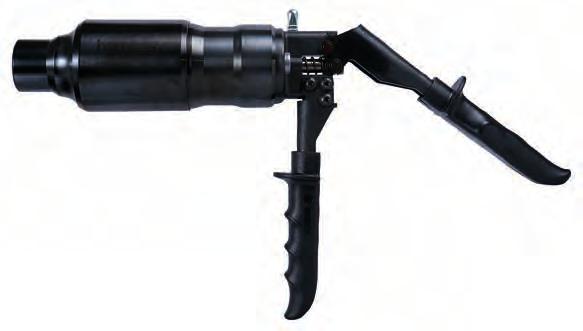

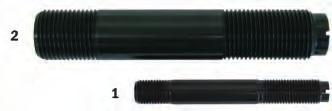

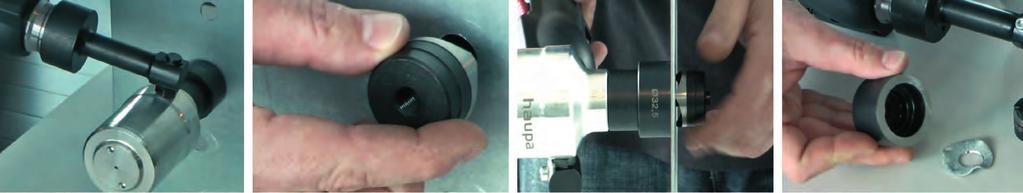

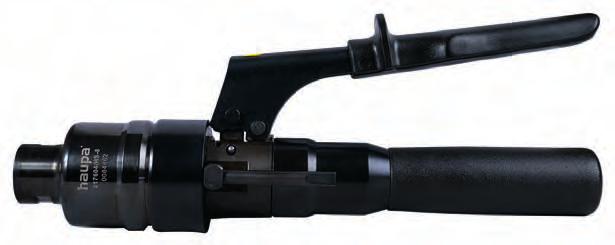

25 Hidraulikus lyukasztószerszámok Hidraulikus kézi lyukasztószerszám HS-8 Pontosan stancol, az átütések helyei szinte sorjamentesek. Ideális kapcsolótáblák gyors frontális stancoláshoz. A készlet tartalma: 1 hidraulikus kézi stancoló, 1 húzószár 3/8-24 UNF (art ), 1 húzószár 3/4-16 UNF (cikksz ), 1 adapter (cikksz ), 1 távtartó hüvely (cikksz ), 1 szállítókoffer. Stancolási teljesítmény: acéllemezben max. 3 mm Préserő: 80 kn Súly: 2,4 kg Készlet súlya: 3,8 kg Lyukasztó betétek, metrikus ST37, 3 mm VA 2 mm Cikkszám Ø ,5 ISO 16 0, ,5 ISO 20 0, ,5 ISO 25 0, ,5 ISO 32 0, ,5 ISO 40 0, ,5 ISO 50 0, ,5 ISO 63 0,950 1 Lyukasztó betétek PG ST37, 3 mm VA 2 mm Cikkszám ,800 1 Hidraulikus kézi lyukasztószerszám HS-6 Pontosan stancol, az átütések helyei szinte sorjamentesek. Felhasználási terület kapcsolószekrények építése, -karbantartása, karosszériamunkák ill. szanitermunkák. A készlet tartalma: 1 hidraulikus kézi stancoló, 1 húzószár 3/8-24 UNF (cikksz ), 1 húzószár 3/4-16 UNF (cikksz ), 1 adapter (cikksz ), 1 távtartó hüvely (cikksz ), 1 szállítókoffer. Stancolási teljesítmény: acéllemezben max. 3 mm Préserő: 60 kn Hossz: 230 mm Súly: 2,4 kg Készlet súlya: 3,8 kg Cikkszám Ø ,2 PG9 0, ,6 PG11 0, ,4 PG13,5 0, ,5 PG ,3 PG21 0, PG29 0, PG36 0, PG42 0, PG48 0,896 1 Lyukasztó betétek, Négyszögletes ST37, 2,5 mm UNF Cikkszám magasság , , ,000 1 Húzószár Art /8-24 UNF Art /4-16 UNF Cikkszám , ,203 1 Adapter húzószár cikkszám UNF Cikkszám ,800 1 Cikkszám ,100 1 Távtartó hüvely Cikkszám , megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 81

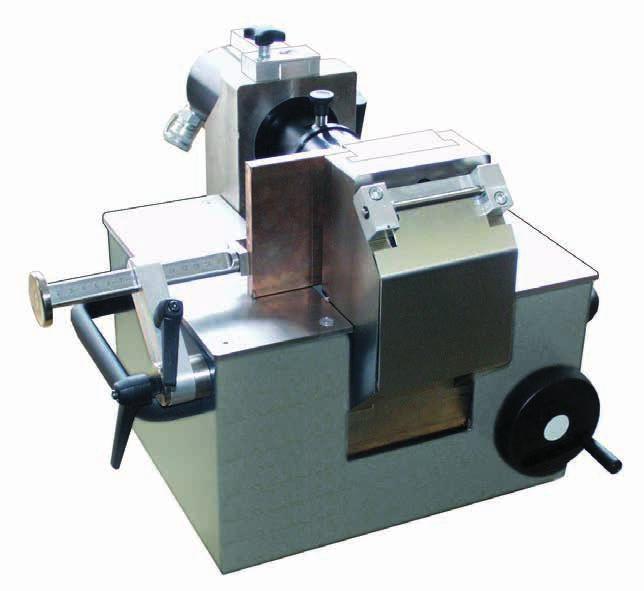

26 Lyukasztó és hajlító gép Alap készülék Alap készülék a hajlító-, lyukasztó-, vágó- és lépcsős hajlító működtetésére. Lemezes vörösréz sínek feldolgozása lehetséges! Hidraulikus szerszám hidraulikus szivattyúra 700 bar ( PSI) csatlakozatható. Az univerzális szerszámrendszer különösen alkalmas szervizekben és építkezési helyeken történő alkalmazásra. Vörösréz- és Alumínium sínek feldolgozására 12 x 120 mm méretig. Az egyes szerszámok cseréje a készülék felhasználóbarát kialakításának köszönhetően másodpercek alatt történik. A kompakt felépítés és az alacsony súly a készülék bármely személyautóban történő szállítását is lehetővé tesz. Lyukasztó szerszámok Kerek és szögletes lyukak stancolásához. max. anyagvastagság: 12 mm max. átmérő: 21 mm max. méretek: 17 x 20 mm : Lyukasztószerszám tömör vörösréz- és alumínium sínekhez : Lyukasztószerszám tömör vörösréz- és alumínium sínekhez valamint rétegelt vörösréz sínekhez és földelő szalagokhoz Hajlítás: Egy beépített közelítéskapcsolónak köszönhetően 100% -os ismétlési pontosságot lehet elérni. A max. hajlási szög 110. Lyukasztás: A magasságban állítható munkaasztal oldalsó ütközőkkel megkönnyíti a munkát. Az érintés és kimérés szükségtelenné válik. Lyukasztási átmérő 6,5-21,0 mm, négyszögletes lyukaknál max. 14 x 20 mm. A II. lyukasztó szerszámmal lamellázott vörösréz síneket és földelő szalagokat is lehet lyukasztani. Vágás: Vágási geometriánk tiszta sorjamentes vágást tesz lehetővé. Lépcsős hajlítás: A vonalvezetés váltás (lépcsős hajlítás) egy anyagvastagságnyi távolságban egyetlen munkafolyamatban történik. Cikkszám , ,300 1 Lyukbetétek kerek lyuk mindkét lyukasztószerszámhoz a következő átmérők szállíthatók Cikkszám ,000 1 Cikkszám Ø ,5 M6 > , /L 6,5 M6 > , ,0 M8 > , /L 9,0 M8 > , ,5 M8 > , /L 10,5 M8 > , ,0 M10 > , /L 11,0 M10 > , ,7 M10 > , /L 12,7 M10 > , ,0 M12 > , /L 13,0 M12 > , ,0 M16 > , /L 17,0 M16 > , ,0 M20 > , /L 21,0 M20 > ,411 1 Lyukasztóbetét szögletes lyuk mindkét lyukasztószerszámhoz a következő méretek szállíthatók Cikkszám Ø x18 M8 > , /L 9x18 M8 > , x20 M10 > , /L 11x20 M10 > , x20 M12 > , /L 13x20 M12 > , x20 M16 > , /L 17x20 M16 > , áe/cse ár/csomagolási egység A rövidítések magyarázatait az összes táblázathoz a 408. oldalon találhatja, abc szerint sorba rendezve.

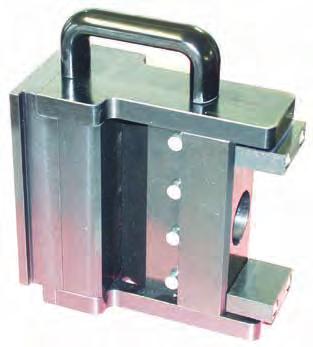

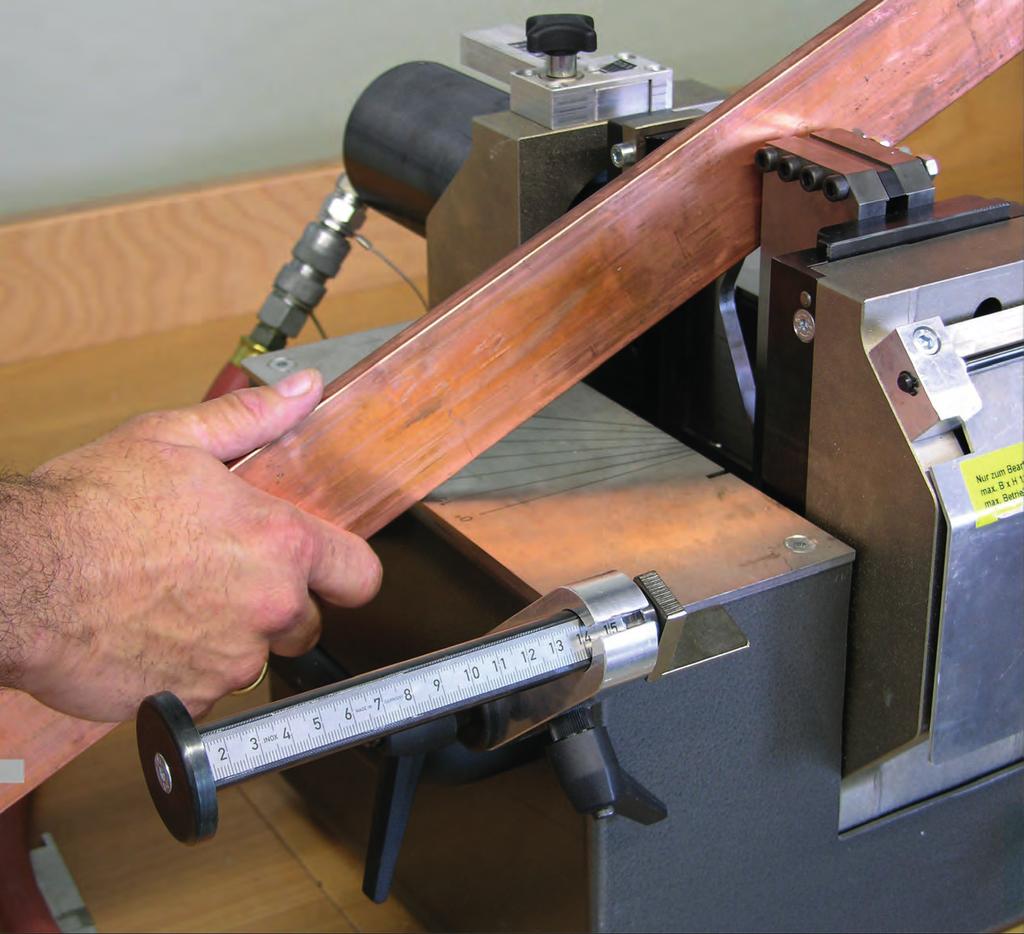

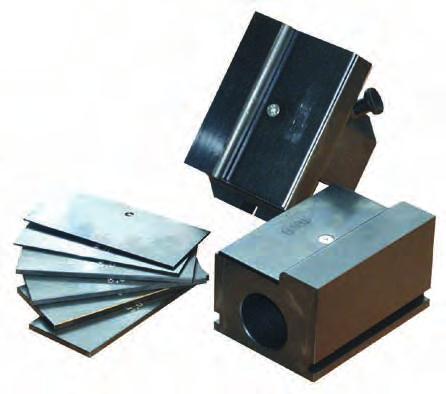

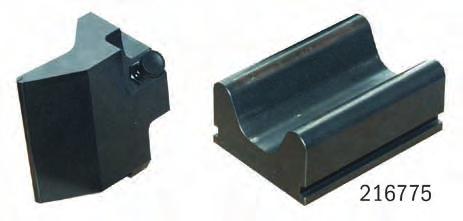

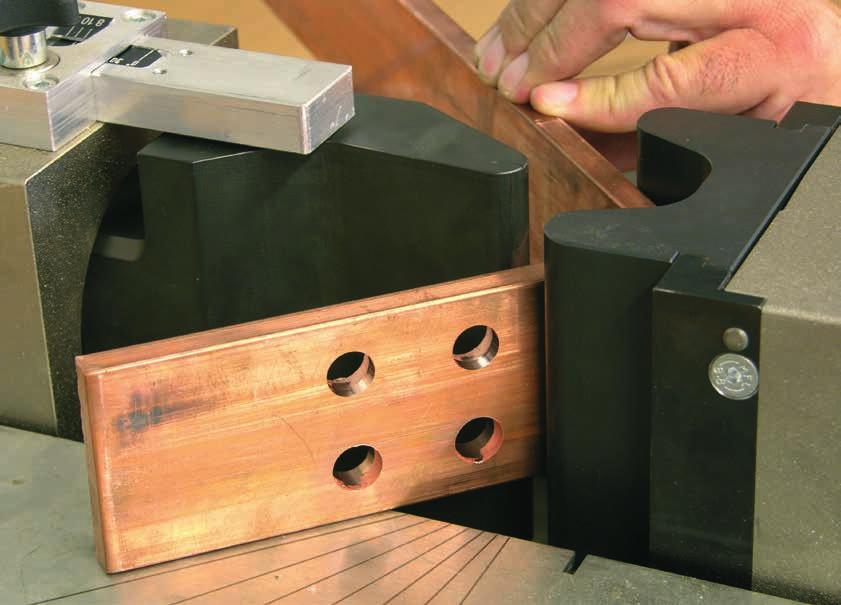

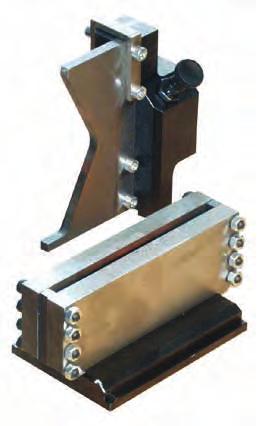

27 Hajlító szerszám Tömör vörösréz- vagy alumínium sínek max. 12 x 120 mm hajlításához. A hajlító matrica univerzálisan használható minden hajlítási sugárhoz Lépcsős hajlító szerszám áramsínek lépcsős hajlításához vonalvezetés váltás (lépcsős hajlítás) egy anyagvastagságnyi távolságban csak 30 mm hosszban. Lehetséges lépcsők 5, 6, 8, 10 und 12 mm Cikkszám , , , , univerzális (ellentartó) 3,200 1 Vágószerszám Tömör vörösréz- és alumínium sínek vágásához max. 12 x 120 mm Cikkszám ,000 1 Szerszámkoffer stabil lemezkoffer egy lyukasztószerszám tárolásához betétekkel együtt (1) vagy két szerszámhoz (2) Cikkszám mennyiség , ,000 1 Elektrohidraulikus szivattyú Special" Teljesen önálló munkára képes, pl:, a présbetétek indítása és visszaengedése a préselési folyamat végén, 2 méter nagynyomású hidraulika tömlővel, gyorscsatlakozókkal, különösen alkalmas ipari célokra, magas teljesítmény foka miatt, 230 volt üzemű, lábkapcsoló vezérléssel, a szivattyú praktikus Cikkszám mm x 120 5,500 1 Vágószerszám rétegelt sínekhez Vörösréz rétegelt sínek vágásához, max. méret: 12 x 120 mm Cikkszám mm x 120 9,000 1 Cikkszám V 22, megoldások, melyek meggyőzik HAUPA, Königstr , Remscheid, Tel.: +49 (0) , Fax: +49 (0) , sales@haupa.com; POLY-NORM 2000 Kft., 1147 Budapest, Lőcsei út 81, Tel / , Fax 00361/ , haupa@polynorm2000.hu. 83
