SCHRAUBLOCHSTANZEN SCREW-HOLE EMPORTE-PIÈCE TREKPONSEN HULSTANSERE PUNZONADORES PUNZONI SACA ŠROUBOVACÍ DZIURKOWNIKI ПРОБОЙНИКИ PERFORATOR VİDA-DELİK

1 SCHRAUBLOCHSTANZEN SCREW-HOLE EMPORTE-PIÈCE TREKPONSEN HULSTANSERE PUNZONADORES PUNZONI SACA ŠROUBOVACÍ DZIURKOWNIKI ПРОБОЙНИКИ PERFORATOR VİDA-DELİK LUKNJAČI NOŽEVI CSAVAROS PRAKALAI BOCADOS ZA VARŽTŲ ZA LIM LEMEZLYUKASZTÓK PANÇLARI RAZNÍKY PUNCHES PLOČEVINO CU ОТВЕРСТИЙ ŚRUBOWE À ŞURUB DE VIS SKYLĖMS TORNILLO

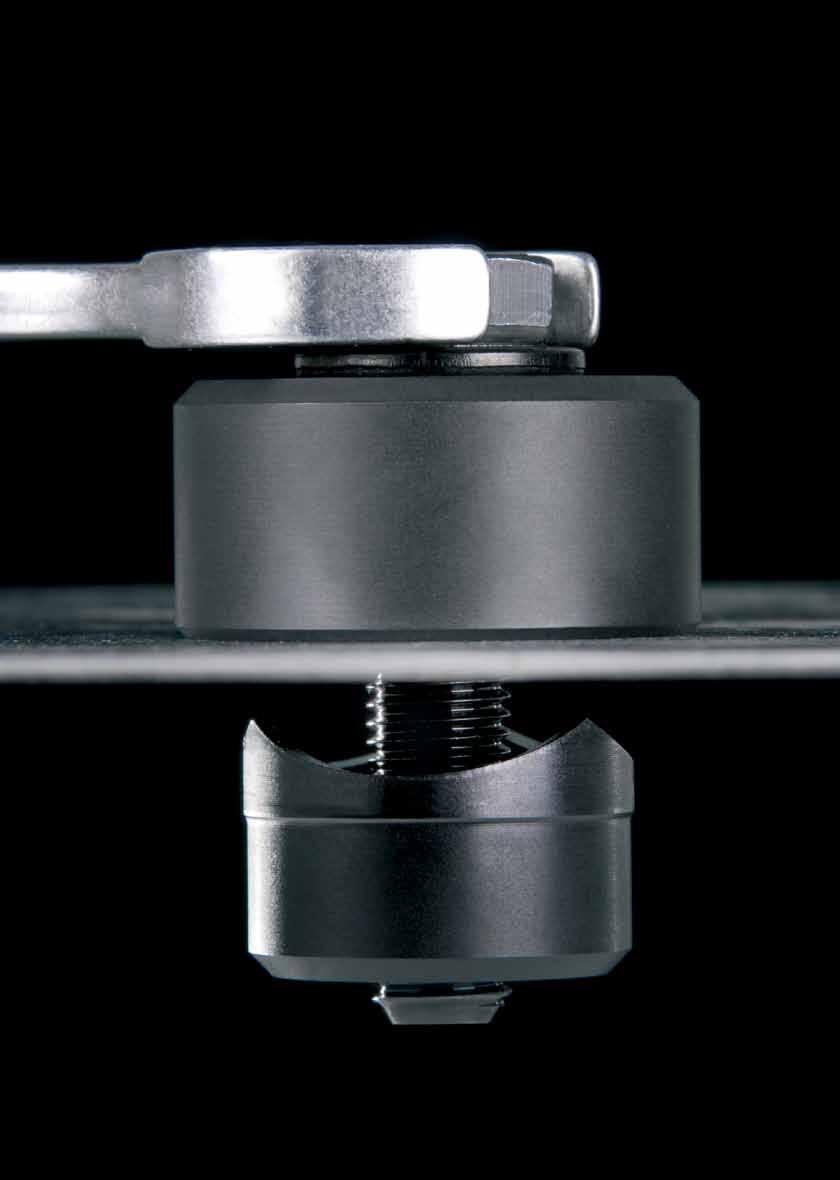

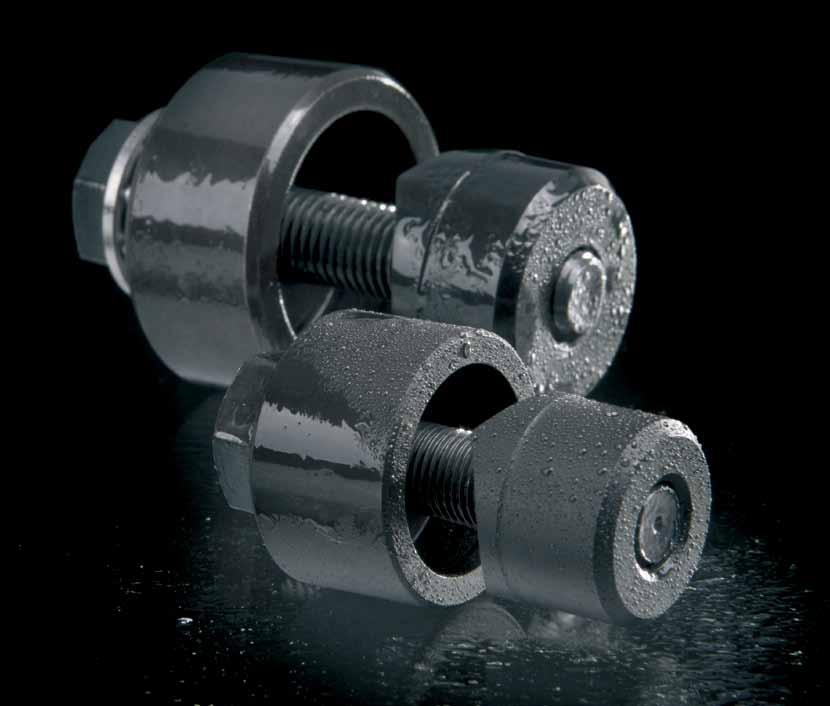

2 Csavaros lemezlyukasztók Vékonyfalú anyagok néhány mozdulattal, gyorsan, fáradtságmentesen, tisztán és sorjamentesen kilyukaszthatóak. Jobb felfekvés a 3 pontos kivágásnak köszönhetően, ezáltal a lyukasztott elem kevésbé deformálódik. Ez megakadályozza a húzócsavar sérülését. A golyóscsapágy még könnyebbé és gyorsabbá teszi a kezelést. Az erőkifejtés kb. 67%-kal csökken. A csavaros lemezlyukasztó alkalmazása előtt a húzócsavart feltétlenül meg kell lenni RUKO vágósprayvel, vagy vágópasztával. A RUKO csavaros lemezlyukasztó metrikus húzócsavarjai a legmagasabb minőségi osztályba tartoznak és így rendkívüli terheléshez vannak méretezve. Ezek elveszítése esetén rövid időre kicserélhetőek a kereskedelmi forgalomban kapható metrikus finommenetes csavarral. Különösen alkalmas csavarkulcsokkal, kézi hidraulikus lyukasztókkal, vagy lábhidraulikus lyukasztókkal való felhasználáshoz. Speciális méretek igény esetén zállíthatóak. 310

3 Irányértékek csavaros lemezlyukasztók alkalmazásához Húzócsavar Acéllemezek Nemesacél lemezek Színes- és. könnyűfémek Műanyagok MF 8 x 1,0 mm 2,0 mm 1,0 mm 4,0 mm 4,0 mm MF 10 x 1,0 mm 2,0 mm 1,0 mm 4,0 mm 4,0 mm MF 12 x 1,5 mm 3,0 mm 1,5 mm 4,0 mm 4,0 mm MF 16 x 1,5 mm 3,0 mm 1,5 mm 4,0 mm 4,0 mm 311

Ideális kapcsolóberendezés gyártóknak, villanyszerelőknek, szerelőknek, az ipar és a kisipar számára. Az átmenő furat méretének csak kicsivel kell meghaladnia a húzócsavar átmérőjét (+ 1,0 mm).

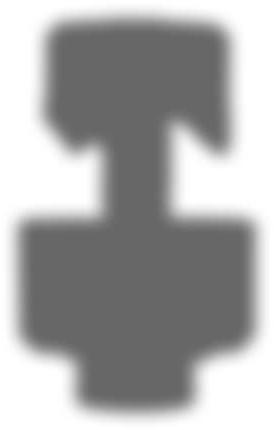

4 4,0 mm 3 Ø Csavaros lemezlyukasztó 3 pontos kivágással Lyukasztó: 3 pontos kivágás Alapanyag: speciális acél Húzócsavar: metr. finommenet, MF 10-től Szilárdsági osztály 12,9 Alkalmas acéllemezekhez, nemesacél lemezekhez, színes és könnyűfémekhez, műanyagokhoz. Ideális kapcsolóberendezés gyártóknak, villanyszerelőknek, szerelőknek, az ipar és a kisipar számára. Az átmenő furat méretének csak kicsivel kell meghaladnia a húzócsavar átmérőjét (+ 1,0 mm). Kenje be a vágóéleket és a húzócsavart RUKO kenőpasztával. Ez mérsékeli a kopást, ezáltal meghosszabbítja a stancoló élettartamát. Csomagolási egység: egyenként, kartonpapír csomagolásban Ø mm Átmenőfurat méretek Cső méretek Ø M Pg coll Húzócsavar MF Standard golyóscsapágy 12, /2" MF ,2 9 MF K 1 16,0 MF K 1 16,5 16 MF K 1 18,6 11 MF K 1 19,0 3/4" MF K 1 20,0 MF K 1 20, ,5 MF K 1 21,0 MF K 1 22,0 MF K 1 22,5 16 1/2" 7/8" MF K 1 23,0 MF K 1 24,0 MF K 1 25,0 MF K 1 25,4 25 1" MF K 1 26,0 MF K 1 27,0 MF K 1 28,3 21 3/4" MF K 1 29,0 MF K 1 30,0 MF K 1 30,5 1 7/32" MF K 1 31,0 MF K 1 31,7 MF K 1 32,0 MF K 1 32,5 32 MF K 1 33,0 MF K 1 34,0 MF K 1 35,0 1 3/8" MF K 1 36,0 MF K 1 37,0 29 MF K 1 38,0 1 1/2" MF K 1 40,0 40 MF K 1 40,5 MF K 1 42,0 MF K 1 43,0 1 1/4" MF K 1 45,0 MF K 1 47,0 36 MF K 1 50,0 1 1/2" MF K 1 50,5 50 MF K 1 51,0 MF K 1 53,0 MF K 1 54, /8" MF K 1 55,0 MF K 1 60,0 ~ 48 MF K 1 61,5 2" 2 3/8" MF K 1 63, /2" MF K 1 312

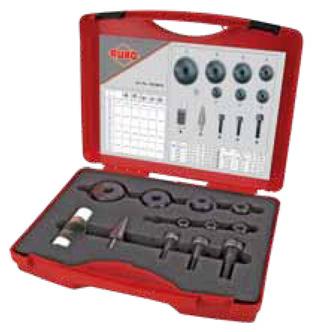

6 4,0 mm Csavaros lemezlyukasztó készletek műanyag kofferben 1. készlet 6 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) + 32,0 mm 1 Kúpos lemezfúró, HSS, 1-es méret 2 Húzócsavar MF 10 x 1,0 x 45 szilárdsági osztály Húzócsavar MF 12 x 1,5 x 55 szilárdsági osztály készlet 8 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) - 37,0 (PG 29) - 47,0 (PG 36) + 54,0 mm (PG 42) 1 Húzócsavar MF 10 x 1,0 x 45 szilárdsági osztály Húzócsavar MF 12 x 1,5 x 55 szilárdsági osztály Húzócsavar MF 16 x 1,5 x 60 szilárdsági osztály készlet 5 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4 (M 25) - 32,5 (M 32) + 40,5 mm (M 40) 1 Húzócsavar MF 10 x 1,0 x 45 szilárdsági osztály Húzócsavar MF 12 x 1,5 x 55 szilárdsági osztály Húzócsavar MF 16 x 1,5 x 60 szilárdsági osztály készlet 7 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4 (M 25) - 32,5 (M 32) - 40,5 (M 40) - 50,5 (M 50) + 63,5 mm (M 63) 1 Húzócsavar MF 10 x 1,0 x 45 szilárdsági osztály Húzócsavar MF 12 x 1,5 x 55 szilárdsági osztály Húzócsavar MF 16 x 1,5 x 60 szilárdsági osztály

4,0 mm 13 Csavaros lemezlyukasztó készletek golyóscsapággyal műanyag kofferben 1 K készlet 6 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21)

9 109 002 K 2 K készlet 8 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) - 37,0 (PG 29) - 47,0 (PG 36) + 54,0 mm (PG 42) 1 Golyóscsapágy

7 4,0 mm 13 Csavaros lemezlyukasztó készletek golyóscsapággyal műanyag kofferben 1 K készlet 6 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) + 32,0 mm 1 Kúpos lemezfúró, HSS, 1-es méret 2 Golyóscsapágy csavar MF 10 x 1,0 x 50 szilárdsági osztály Golyóscsapágy csavar MF 12 x 1,5 x 60 szilárdsági osztály K 2 K készlet 8 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG 11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) - 37,0 (PG 29) - 47,0 (PG 36) + 54,0 mm (PG 42) 1 Golyóscsapágy csavar MF 10 x 1,0 x 50 szilárdsági osztály Golyóscsapágy csavar MF 12 x 1,5 x 60 szilárdsági osztály Golyóscsapágy csavar MF 16 x 1,5 x 70 szilárdsági osztály K készlet 5 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4 (M 25) - 32,5 (M 32) + 40,5 mm (M 40) 1 Golyóscsapágy csavar MF 10 x 1,0 x 50 szilárdsági osztály Golyóscsapágy csavar MF 12 x 1,5 x 60 szilárdsági osztály Golyóscsapágy csavar MF 16 x 1,5 x 70 szilárdsági osztály K K 4 K készlet 7 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4 (M 25) - 32,5 (M 32) - 40,5 (M 40) - 50,5 (M 50) + 63,5 mm (M 63) 1 Golyóscsapágy csavar MF 10 x 1,0 x 50 szilárdsági osztály Golyóscsapágy csavar MF 12 x 1,5 x 60 szilárdsági osztály Golyóscsapágy csavar MF 16 x 1,5 x 70 szilárdsági osztály K K K K 315

Lábhidraulikus lyukasztó műanyag kofferben Lábhidraulikus lyukasztó, komplett 1 Távtartó persely 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1

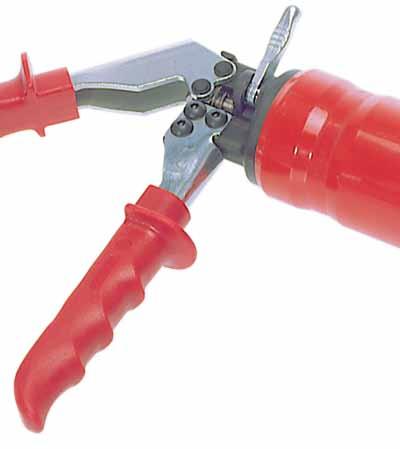

1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn Kézi hidraulikus lyukasztó, komplett 1 Távtartó persellyel 1

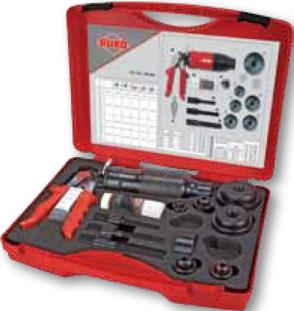

Csavaros lemezlyukasztó készletek kompakt hidraulikus lyukasztóval műanyag kofferben 1 Kompakt hidraulikus kézi lyukasztó 6 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4

3/4" UNF Húzóerő 50 kn 1 Kompakt hidraulikus kézi lyukasztó 8 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) - 37,0 (PG 29) - 47,0 (PG

8 Lábhidraulikus lyukasztó műanyag kofferben Lábhidraulikus lyukasztó, komplett 1 Távtartó persely 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn Kézi hidraulikus lyukasztók műanyag kofferben Kompakt kézi hidraulikus lyukasztó, komplett, 1 Távtartó persellyel 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn Kézi hidraulikus lyukasztó, komplett 1 Távtartó persellyel 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn Csavaros lemezlyukasztó készletek kompakt hidraulikus lyukasztóval műanyag kofferben 1 Kompakt hidraulikus kézi lyukasztó 6 Csavaros lemezlyukasztó Ø 16,5 (M 16) - 20,4 (M 20 / PG 13,5) - 25,4 (M 25) - 32,5 (M 32) - 40,5 (M 40) + 50,5 mm (M 50) 1 Távtartó persely 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn 1 Kompakt hidraulikus kézi lyukasztó 8 Csavaros lemezlyukasztó Ø 15,2 (PG 9) - 18,6 (PG11) - 20,4 (M 20 / PG 13,5) - 22,5 (PG 16) - 28,3 (PG 21) - 37,0 (PG 29) - 47,0 (PG 36) + 54,0 mm (PG 42) 1 Távtartó persely 1 adaptercsavar MF 10 x 1,0 befogó 3/4" UNF 1 adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 1 adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Húzóerő 50 kn

Pótalkatrészek Csomagolási egység: egyenként, műanyag csomagolásban A-A Ø 45,0 Ø

befogó 3/4" UNF 109 110 Adaptercsavar MF 12 x 1,5 befogó 3/4" UNF 109 112

9 103 110 Tartalékcsavar MF 12 x 1,5 x 55 szilárdsági osztály 12.

9 103 116 Tartalékcsavar golyóscsapággyal MF 10 x 1,0 x 50 szilárdsági oszt. 12.

10 Pótalkatrészek Csomagolási egység: egyenként, műanyag csomagolásban A-A Ø 45,0 Ø 20,0 24,0 20,0 1,0 x 45 1,0 x 45 Távtartó persely Adaptercsavar MF 10 x 1,0 befogó 3/4" UNF Adaptercsavar MF 12 x 1,5 befogó 3/4" UNF Adaptercsavar MF 16 x 1,5 befogó 3/4" UNF Tartalékcsavar MF 8 x 1,0 x 40 szilárdsági osztály Tartalékcsavar MF 10 x 1,0 x 45 szilárdsági osztály Tartalékcsavar MF 12 x 1,5 x 55 szilárdsági osztály Tartalékcsavar MF 16 x 1,5 x 60 szilárdsági osztály Tartalékcsavar golyóscsapággyal MF 10 x 1,0 x 50 szilárdsági oszt K Tartalékcsavar golyóscsapággyal MF 12 x 1,5 x 60 szilárdsági oszt K Tartalékcsavar golyóscsapággyal MF 16 x 1,5 x 70 szilárdsági oszt K Ø 16,5 b Az adaptercsavarok minden szokásos hidraulikus lyukasztóban felhasználhatóak Hidraulikus lyukasztó Távtartó persely Csavaros lemezlyukasztó Adaptercsavar Megmunkálandó lemez 318
