1 Közlekedési alapismeretek középszint 0521 É RETTSÉGI VIZSGA október 24. KÖZLEKEDÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI MINISZTÉRIUM

2 Az értékelésnél a megadott pontszámokat kell alkalmazni. Ha a feladat csak részben értékelhető (hozzávetőleg 30%-os megoldottság esetén), a rész megoldásra adható 1 pont. Hozzávetőleg 75 %-os megoldottság esetén adható a megoldásra. Az értékelésnél csak egész pontok adhatók. Teszt jellegű közlekedés földrajz írásbeli kérdéssor megválaszolása: 1.feladat (Arad) Nagylak Makó - Szeged 2.feladat Norvégia Finnország Lengyelország Szlovákia Magyarország Szerbia-Montenegró Görögország 3.feladat Budapest - Érd Dunaújváros Dunaföldvár Paks Tolna Pécs Szigetvár Barcs oh. 4.feladat Vác Szob Kemence - Parassapuszta 5.feladat Debrecen Vámospércs oh. 6.feladat Keszthely Bak Rédics oh. írásbeli vizsga / 7

3 7.feladat A Dunától keletre levő vasútvonalak számozási rendszere: északról délre az óramutató járásával egyező irányban 70-től 155-ig folyamatosan jelölik a vonalakat. 8.feladat Budapest - Taksony - Kunszentmiklós Kiskőrös Soltvadkert Kiskunhalas - Kelebia oh. 9.feladat A vasútvonal Horvátországon és Szlovénián át kapcsolatot létesít az Adriai tenger fontos kikötőjével, Trieszttel ill. Olaszországgal. A Szlovákia és Ukrajna felől érkező hasonló rendeltetésű küldemények számára pedig tranzit útvonal. A belföldi forgalma mind a személy-, mind az árufuvarozás területén jelentős. A személyforgalom különösen a nyári üdülőidényben növekszik meg, a Budapest - Siófok között a legnagyobb a vonal vonatforgalma. 10.feladat Szentgothárd, Harka,Ágfalva,Sopron, Hegyeshalom,Fertőszentmiklós 11.feladat Budapest Komárom Győr Hegyeshalom Nickelsdorf Bécs Linz Wels Salzburg München Stuttgart - Kehl Strasbourg Nancy Párizs 12.feladat Udvar, Drávaszabolcs, Barcs, Zákány, Letenye 13.feladat Pireusz (Athén), Thesszaloniki (Szaloniki ) írásbeli vizsga / 7

4 14.feladat Komárom, Pozsony, Bécs, Linz, Passau, Regensburg 15.feladat Az 1: es méretarányú térképen levő 3,1 cm-es távolság a valóságban cmnek, azaz 7,75 km-nek felel meg. írásbeli vizsga / 7

5 Az értékelésnél a megadott pontszámokat és részpontszámokat kell alkalmazni. Ha a feladat megoldása csak részben értékelhető, akkor a részpontszámok, a kidolgozás arányában tovább bonthatók. Az értékelésnél csak egész pontok adhatók. Közlekedési alapismeretek feladatok: 16.feladat Összpontszám: 18 pont a, A vasúti alépítmény a korona szint alatti rész. Feladata: teherbíró alapot ad a felépítménynek, kiegyenlíti a szintkülönbségeket. A vasúti alépítmény a szintkülönbségeket megszüntetheti: -töltések, -bevágások építésével. (Feladatuk és a legfontosabb jellemzőiknek bemutatása) 6 pont b, Vasúti műtárgyak: - alagutak, - hidak, - viaduktok, - átereszek, - hóvédművek, - szintbeni útátjárók. (Feladatuk és a legfontosabb jellemzőiknek bemutatása) 1 17.feladat Összpontszám: 17 pont A közúti közlekedést kiszolgáló létesítmények(feladatuk és a legfontosabb jellemzőiknek bemutatása): - forgalmi telepek, 3 pont - javítóműhelyek, szervizek, 3 pont - gépkocsigarázsok, parkolók, 3 pont - alkatrész ellátás létesítményei, 3 pont - benzinkutak, - egyéb kiszolgáló létesítmények. 3 pont írásbeli vizsga / 7

6 18.feladat Összpontszám: 15 pont a, A közlekedés, mint termelő tevékenység sajátosságai: - összekapcsolja a termelést és a fogyasztást, - érzékeny a csúcsokra, - nem raktározató, - a munkahelyek térben szétszórtan helyezkednek el, - a gépkocsivezetők és a gépkocsik folyamatosan változtatják a helyüket, - a természeti tényezők nagy befolyása, - erősen beruházás- és eszközigényes, - terméke a helyváltoztatás. 5 pont b, A közlekedésnek a gazdasági életben alapvető szerepe van. A termelés bővülésével és a munkamegosztás fejlődésével a mind nagyobb mértékű szállítást a termelés különböző ágazatai sem nélkülözhetik. A modern ipar teremtette meg a közlekedés korszerű eszközeit, ugyanakkor a korszerű közlekedés szolgáltatásai az ipar további fejlődésére hatnak vissza. A közlekedés segíti a távolságok leküzdését, könnyíti a termelőerők területi elosztását és telepítését. A közlekedés teremti meg a kapcsolatot az anyagi termelés egyes ágai, valamint a termelés és felhasználás között. 5 pont c, A társadalmi-gazdasági élet, a kultúra, a civilizáció szempontjából a közlekedés alapvetően fontos tevékenység, amelynek színvonala, teljesítőképessége, gazdaságossága éppen úgy jellemző az ország fejlettségére, mint az iparosítás, az urbanizálódás foka, a mezőgazdaság színvonala stb. Fejlett közlekedés nélkül nincs fejlett gazdaság. Fejlett gazdaság nélkül nincs fejlett közlekedés. 5 pont 19.feladat Összpontszám: 20 pont a, A járművekre ható emelkedési ellenállás a jármű tömegéből adódó súlyerő lejtőirányú komponense. Tehát a jármű súlyerejétől és az út emelkedésétől függ. 4 pont b, p% F m = m g tgα = m g 100 p% P m = m g tgα v = m g 100 v = F m v 3 pont F m = emelkedési ellenállás N írásbeli vizsga / 7

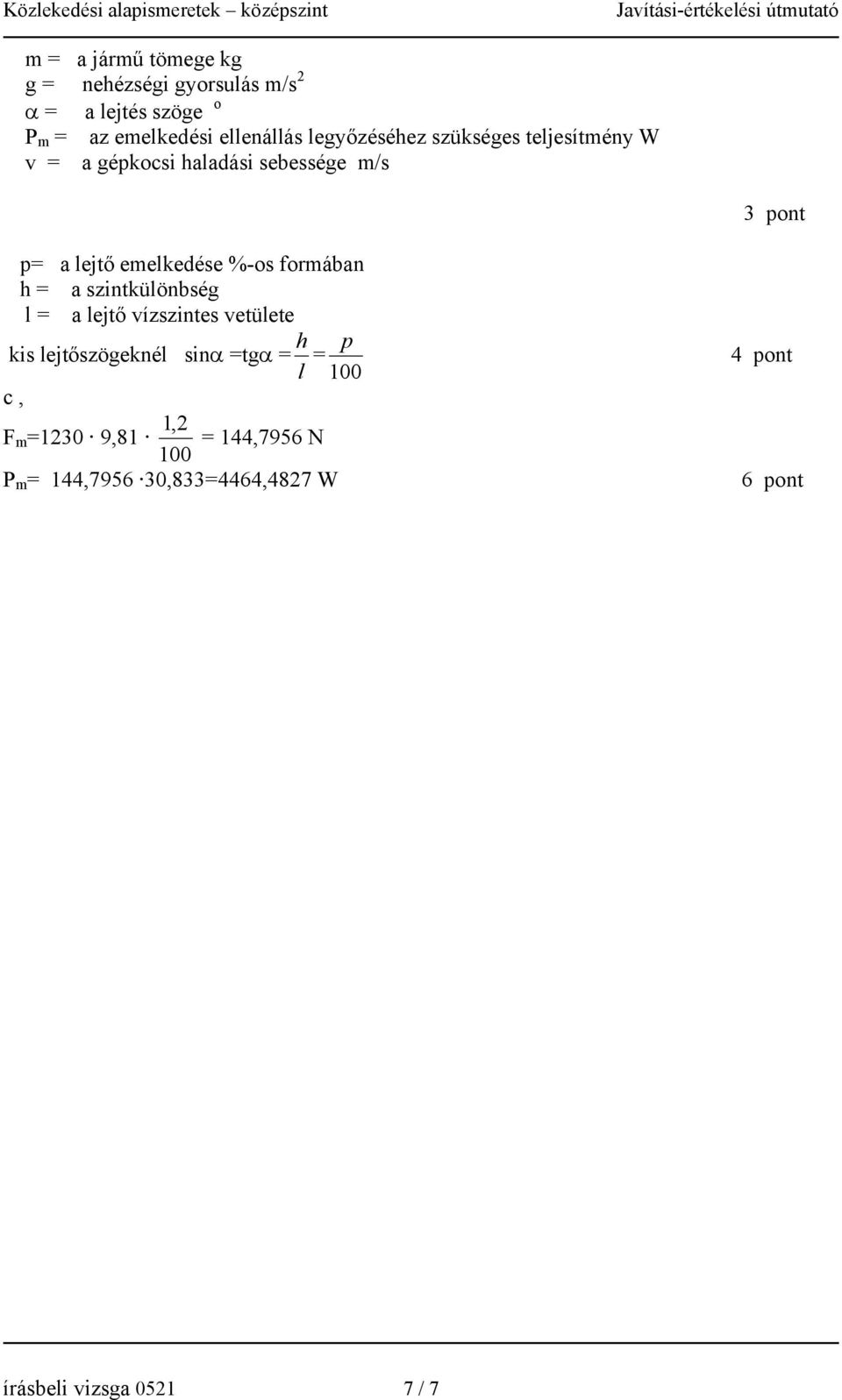

7 m = a jármű tömege kg g = nehézségi gyorsulás m/s 2 α = a lejtés szöge o P m = az emelkedési ellenállás legyőzéséhez szükséges teljesítmény W v = a gépkocsi haladási sebessége m/s 3 pont p= a lejtő emelkedése %-os formában h = a szintkülönbség l = a lejtő vízszintes vetülete h p kis lejtőszögeknél sinα =tgα = = l pont c, 1, 2 F m =1230 9, = 144,7956 N P m = 144, ,833=4464,4827 W 6 pont írásbeli vizsga / 7
