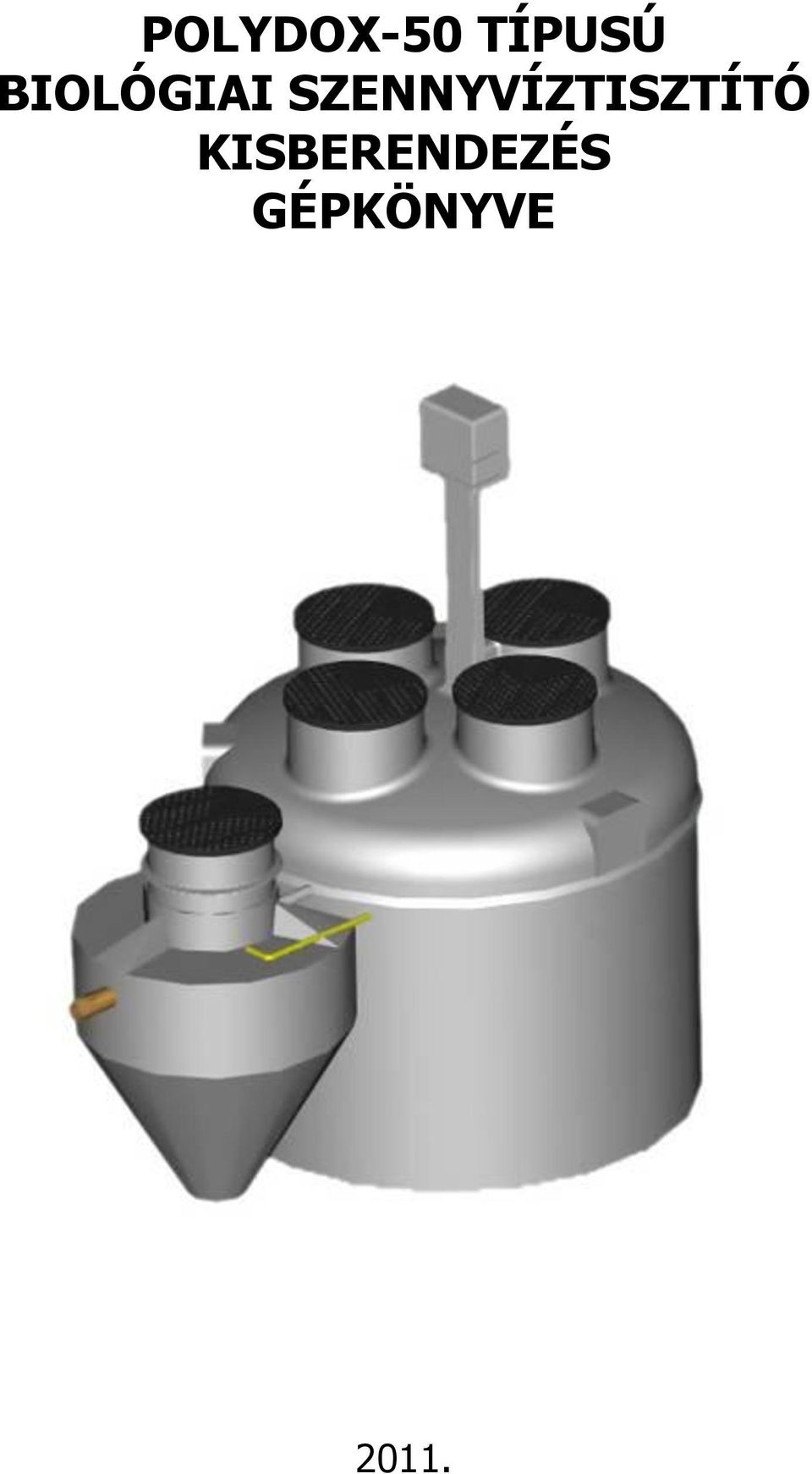

POLYDOX-50 TÍPUSÚ BIOLÓGIAI SZENNYVÍZTISZTÍTÓ KISBERENDEZÉS GÉPKÖNYVE

Átírás

1 POLYDOX-50 TÍPUSÚ BIOLÓGIAI SZENNYVÍZTISZTÍTÓ KISBERENDEZÉS GÉPKÖNYVE 2011.

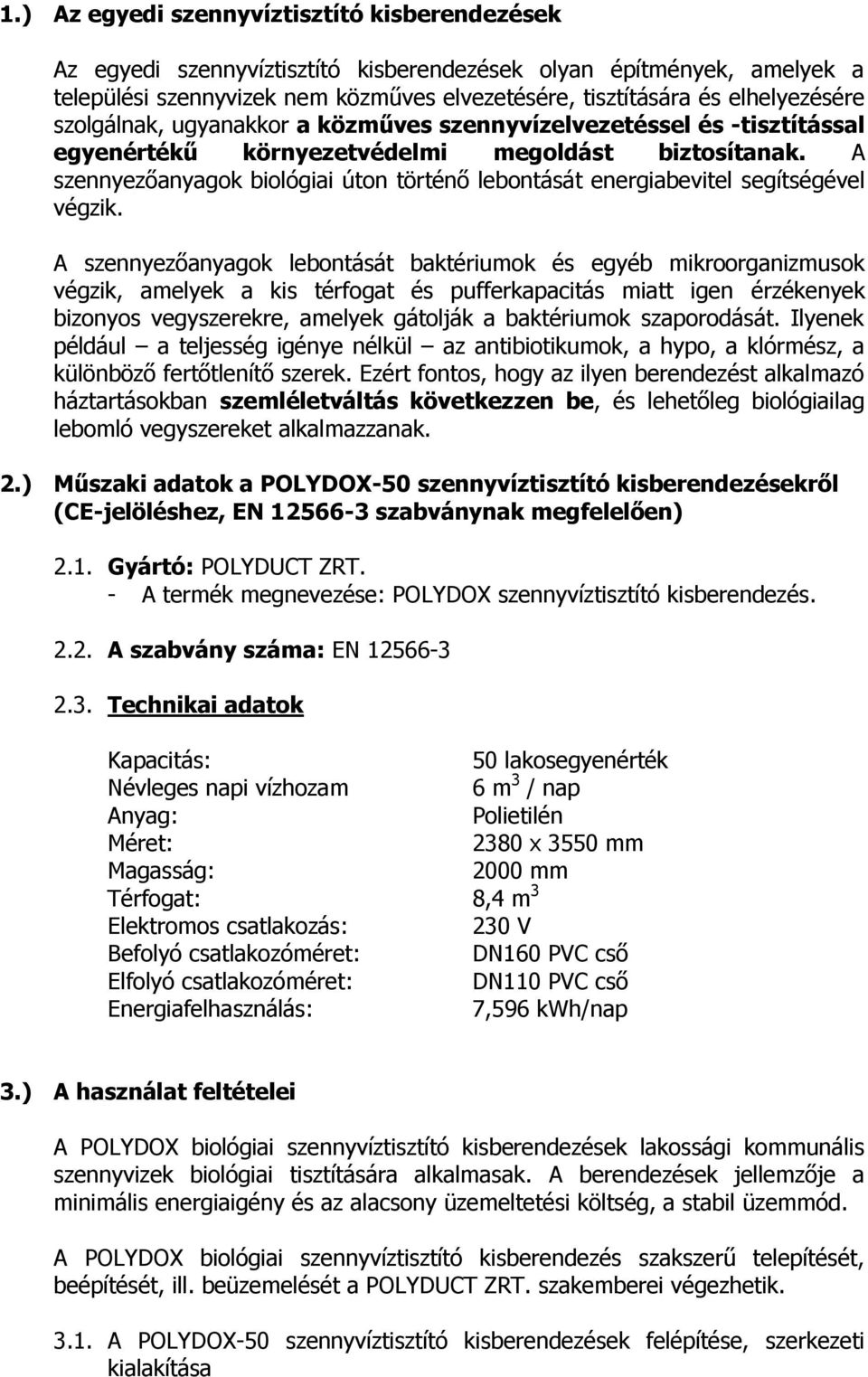

2 1.) Az egyedi szennyvíztisztító kisberendezések Az egyedi szennyvíztisztító kisberendezések olyan építmények, amelyek a települési szennyvizek nem közműves elvezetésére, tisztítására és elhelyezésére szolgálnak, ugyanakkor a közműves szennyvízelvezetéssel és -tisztítással egyenértékű környezetvédelmi megoldást biztosítanak. A szennyezőanyagok biológiai úton történő lebontását energiabevitel segítségével végzik. A szennyezőanyagok lebontását baktériumok és egyéb mikroorganizmusok végzik, amelyek a kis térfogat és pufferkapacitás miatt igen érzékenyek bizonyos vegyszerekre, amelyek gátolják a baktériumok szaporodását. Ilyenek például a teljesség igénye nélkül az antibiotikumok, a hypo, a klórmész, a különböző fertőtlenítő szerek. Ezért fontos, hogy az ilyen berendezést alkalmazó háztartásokban szemléletváltás következzen be, és lehetőleg biológiailag lebomló vegyszereket alkalmazzanak. 2.) Műszaki adatok a POLYDOX-50 szennyvíztisztító kisberendezésekről (CE-jelöléshez, EN szabványnak megfelelően) 2.1. Gyártó: POLYDUCT ZRT. - A termék megnevezése: POLYDOX szennyvíztisztító kisberendezés A szabvány száma: EN Technikai adatok Kapacitás: 50 lakosegyenérték Névleges napi vízhozam 6 m 3 / nap Anyag: Polietilén Méret: 2380 x 3550 mm Magasság: 2000 mm Térfogat: 8,4 m 3 Elektromos csatlakozás: 230 V Befolyó csatlakozóméret: DN160 PVC cső Elfolyó csatlakozóméret: DN110 PVC cső Energiafelhasználás: 7,596 kwh/nap 3.) A használat feltételei A POLYDOX biológiai szennyvíztisztító kisberendezések lakossági kommunális szennyvizek biológiai tisztítására alkalmasak. A berendezések jellemzője a minimális energiaigény és az alacsony üzemeltetési költség, a stabil üzemmód. A POLYDOX biológiai szennyvíztisztító kisberendezés szakszerű telepítését, beépítését, ill. beüzemelését a POLYDUCT ZRT. szakemberei végezhetik A POLYDOX-50 szennyvíztisztító kisberendezések felépítése, szerkezeti kialakítása

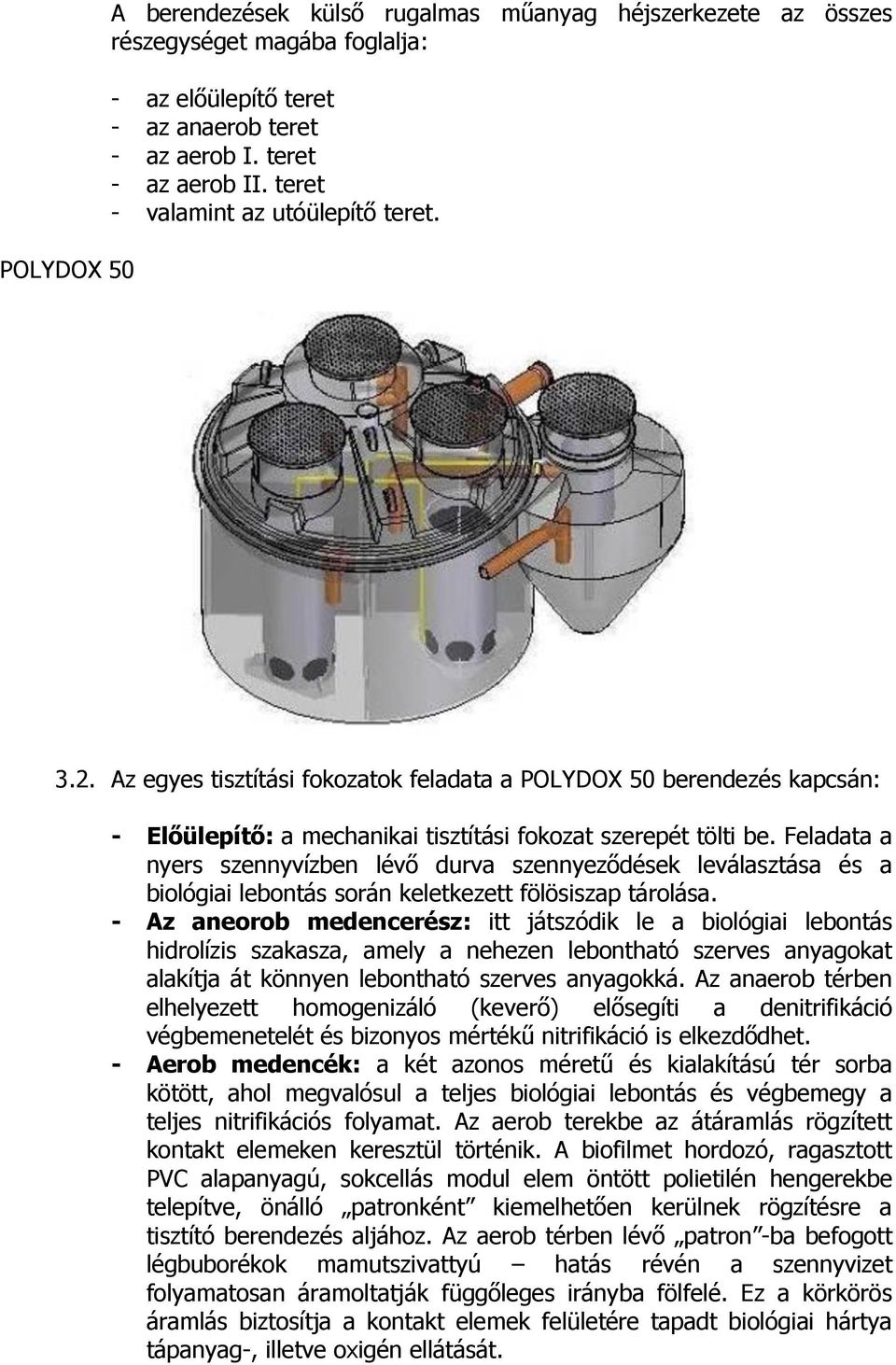

3 POLYDOX 50 A berendezések külső rugalmas műanyag héjszerkezete az összes részegységet magába foglalja: - az előülepítő teret - az anaerob teret - az aerob I. teret - az aerob II. teret - valamint az utóülepítő teret Az egyes tisztítási fokozatok feladata a POLYDOX 50 berendezés kapcsán: - Előülepítő: a mechanikai tisztítási fokozat szerepét tölti be. Feladata a nyers szennyvízben lévő durva szennyeződések leválasztása és a biológiai lebontás során keletkezett fölösiszap tárolása. - Az aneorob medencerész: itt játszódik le a biológiai lebontás hidrolízis szakasza, amely a nehezen lebontható szerves anyagokat alakítja át könnyen lebontható szerves anyagokká. Az anaerob térben elhelyezett homogenizáló (keverő) elősegíti a denitrifikáció végbemenetelét és bizonyos mértékű nitrifikáció is elkezdődhet. - Aerob medencék: a két azonos méretű és kialakítású tér sorba kötött, ahol megvalósul a teljes biológiai lebontás és végbemegy a teljes nitrifikációs folyamat. Az aerob terekbe az átáramlás rögzített kontakt elemeken keresztül történik. A biofilmet hordozó, ragasztott PVC alapanyagú, sokcellás modul elem öntött polietilén hengerekbe telepítve, önálló patronként kiemelhetően kerülnek rögzítésre a tisztító berendezés aljához. Az aerob térben lévő patron -ba befogott légbuborékok mamutszivattyú hatás révén a szennyvizet folyamatosan áramoltatják függőleges irányba fölfelé. Ez a körkörös áramlás biztosítja a kontakt elemek felületére tapadt biológiai hártya tápanyag-, illetve oxigén ellátását.

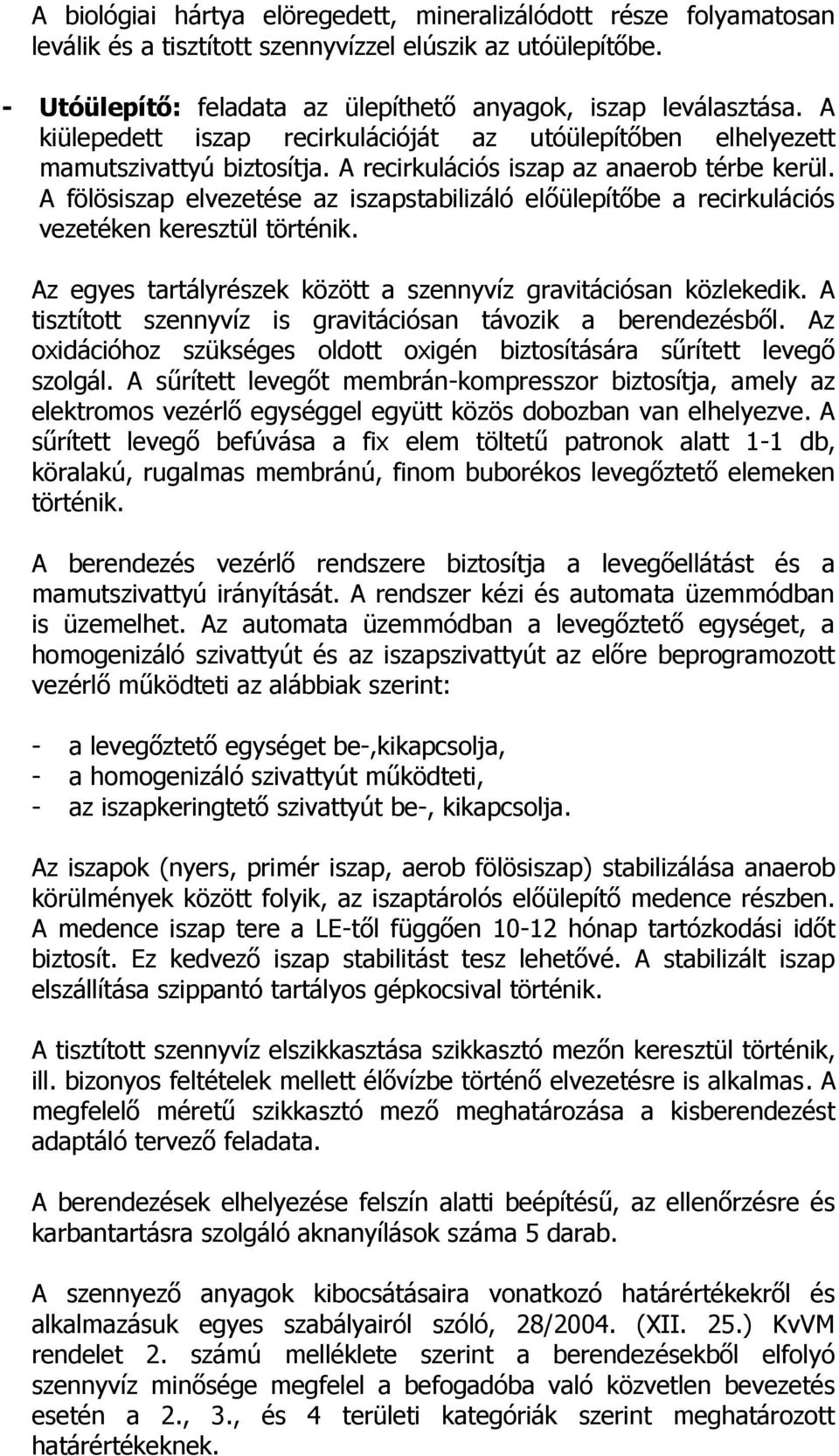

4 A biológiai hártya elöregedett, mineralizálódott része folyamatosan leválik és a tisztított szennyvízzel elúszik az utóülepítőbe. - Utóülepítő: feladata az ülepíthető anyagok, iszap leválasztása. A kiülepedett iszap recirkulációját az utóülepítőben elhelyezett mamutszivattyú biztosítja. A recirkulációs iszap az anaerob térbe kerül. A fölösiszap elvezetése az iszapstabilizáló előülepítőbe a recirkulációs vezetéken keresztül történik. Az egyes tartályrészek között a szennyvíz gravitációsan közlekedik. A tisztított szennyvíz is gravitációsan távozik a berendezésből. Az oxidációhoz szükséges oldott oxigén biztosítására sűrített levegő szolgál. A sűrített levegőt membrán-kompresszor biztosítja, amely az elektromos vezérlő egységgel együtt közös dobozban van elhelyezve. A sűrített levegő befúvása a fix elem töltetű patronok alatt 1-1 db, köralakú, rugalmas membránú, finom buborékos levegőztető elemeken történik. A berendezés vezérlő rendszere biztosítja a levegőellátást és a mamutszivattyú irányítását. A rendszer kézi és automata üzemmódban is üzemelhet. Az automata üzemmódban a levegőztető egységet, a homogenizáló szivattyút és az iszapszivattyút az előre beprogramozott vezérlő működteti az alábbiak szerint: - a levegőztető egységet be-,kikapcsolja, - a homogenizáló szivattyút működteti, - az iszapkeringtető szivattyút be-, kikapcsolja. Az iszapok (nyers, primér iszap, aerob fölösiszap) stabilizálása anaerob körülmények között folyik, az iszaptárolós előülepítő medence részben. A medence iszap tere a LE-től függően hónap tartózkodási időt biztosít. Ez kedvező iszap stabilitást tesz lehetővé. A stabilizált iszap elszállítása szippantó tartályos gépkocsival történik. A tisztított szennyvíz elszikkasztása szikkasztó mezőn keresztül történik, ill. bizonyos feltételek mellett élővízbe történő elvezetésre is alkalmas. A megfelelő méretű szikkasztó mező meghatározása a kisberendezést adaptáló tervező feladata. A berendezések elhelyezése felszín alatti beépítésű, az ellenőrzésre és karbantartásra szolgáló aknanyílások száma 5 darab. A szennyező anyagok kibocsátásaira vonatkozó határértékekről és alkalmazásuk egyes szabályairól szóló, 28/2004. (XII. 25.) KvVM rendelet 2. számú melléklete szerint a berendezésekből elfolyó szennyvíz minősége megfelel a befogadóba való közvetlen bevezetés esetén a 2., 3., és 4 területi kategóriák szerint meghatározott határértékeknek.

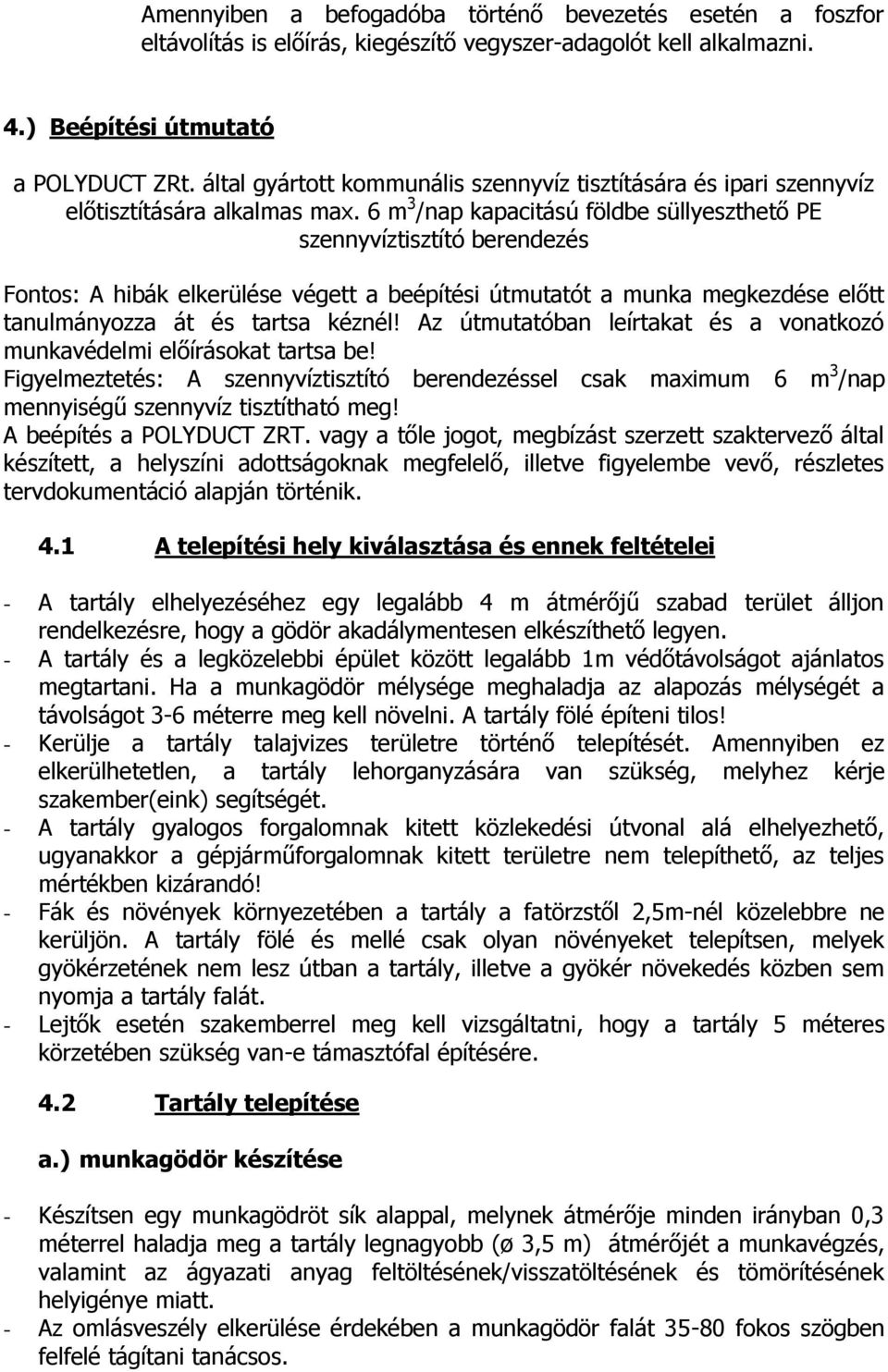

5 Amennyiben a befogadóba történő bevezetés esetén a foszfor eltávolítás is előírás, kiegészítő vegyszer-adagolót kell alkalmazni. 4.) Beépítési útmutató a POLYDUCT ZRt. által gyártott kommunális szennyvíz tisztítására és ipari szennyvíz előtisztítására alkalmas max. 6 m 3 /nap kapacitású földbe süllyeszthető PE szennyvíztisztító berendezés Fontos: A hibák elkerülése végett a beépítési útmutatót a munka megkezdése előtt tanulmányozza át és tartsa kéznél! Az útmutatóban leírtakat és a vonatkozó munkavédelmi előírásokat tartsa be! Figyelmeztetés: A szennyvíztisztító berendezéssel csak maximum 6 m 3 /nap mennyiségű szennyvíz tisztítható meg! A beépítés a POLYDUCT ZRT. vagy a tőle jogot, megbízást szerzett szaktervező által készített, a helyszíni adottságoknak megfelelő, illetve figyelembe vevő, részletes tervdokumentáció alapján történik. 4.1 A telepítési hely kiválasztása és ennek feltételei - A tartály elhelyezéséhez egy legalább 4 m átmérőjű szabad terület álljon rendelkezésre, hogy a gödör akadálymentesen elkészíthető legyen. - A tartály és a legközelebbi épület között legalább 1m védőtávolságot ajánlatos megtartani. Ha a munkagödör mélysége meghaladja az alapozás mélységét a távolságot 3-6 méterre meg kell növelni. A tartály fölé építeni tilos! - Kerülje a tartály talajvizes területre történő telepítését. Amennyiben ez elkerülhetetlen, a tartály lehorganyzására van szükség, melyhez kérje szakember(eink) segítségét. - A tartály gyalogos forgalomnak kitett közlekedési útvonal alá elhelyezhető, ugyanakkor a gépjárműforgalomnak kitett területre nem telepíthető, az teljes mértékben kizárandó! - Fák és növények környezetében a tartály a fatörzstől 2,5m-nél közelebbre ne kerüljön. A tartály fölé és mellé csak olyan növényeket telepítsen, melyek gyökérzetének nem lesz útban a tartály, illetve a gyökér növekedés közben sem nyomja a tartály falát. - Lejtők esetén szakemberrel meg kell vizsgáltatni, hogy a tartály 5 méteres körzetében szükség van-e támasztófal építésére. 4.2 Tartály telepítése a.) munkagödör készítése - Készítsen egy munkagödröt sík alappal, melynek átmérője minden irányban 0,3 méterrel haladja meg a tartály legnagyobb (ø 3,5 m) átmérőjét a munkavégzés, valamint az ágyazati anyag feltöltésének/visszatöltésének és tömörítésének helyigénye miatt. - Az omlásveszély elkerülése érdekében a munkagödör falát fokos szögben felfelé tágítani tanácsos.

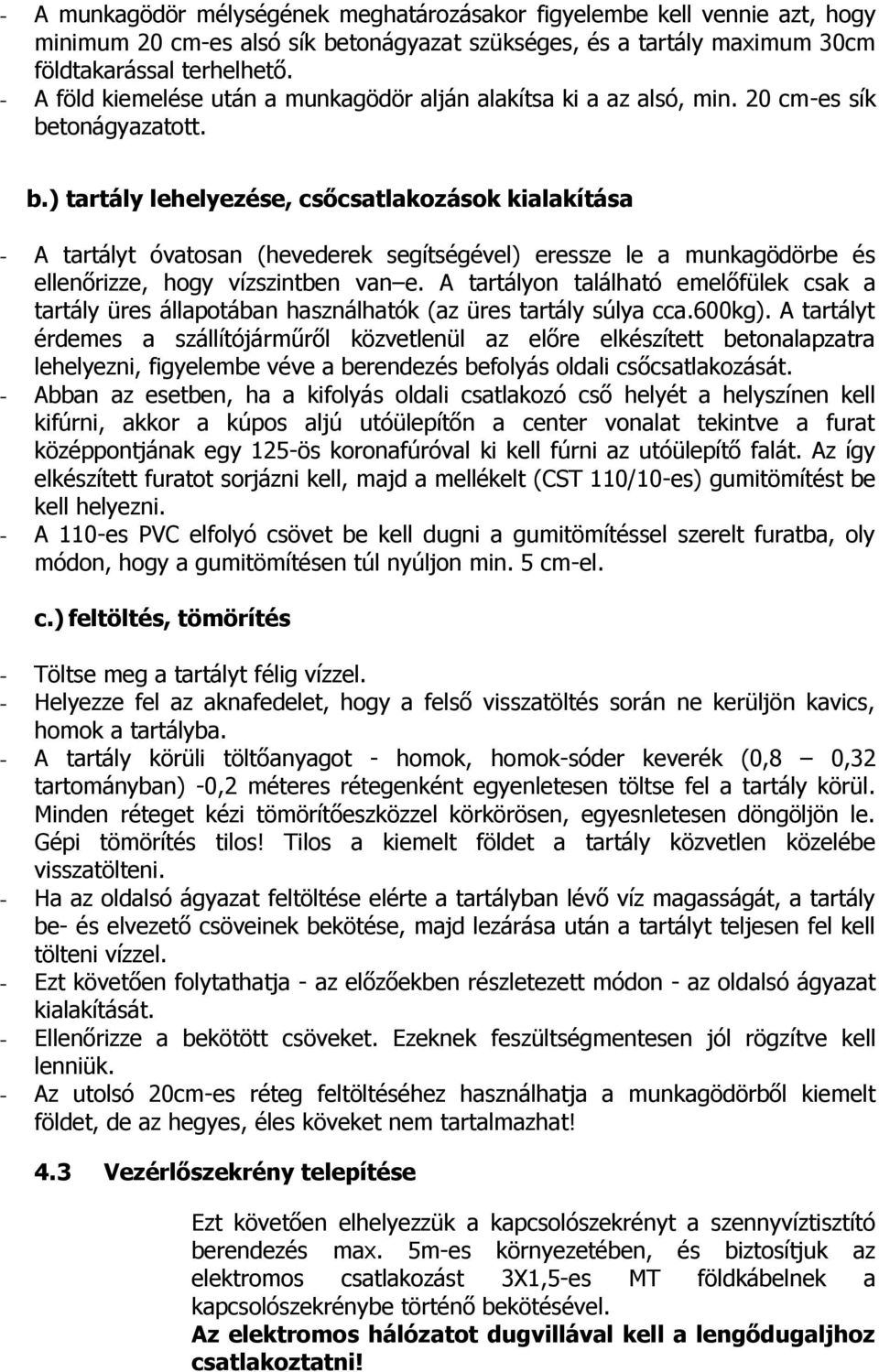

6 - A munkagödör mélységének meghatározásakor figyelembe kell vennie azt, hogy minimum 20 cm-es alsó sík betonágyazat szükséges, és a tartály maximum 30cm földtakarással terhelhető. - A föld kiemelése után a munkagödör alján alakítsa ki a az alsó, min. 20 cm-es sík betonágyazatott. b.) tartály lehelyezése, csőcsatlakozások kialakítása - A tartályt óvatosan (hevederek segítségével) eressze le a munkagödörbe és ellenőrizze, hogy vízszintben van e. A tartályon található emelőfülek csak a tartály üres állapotában használhatók (az üres tartály súlya cca.600kg). A tartályt érdemes a szállítójárműről közvetlenül az előre elkészített betonalapzatra lehelyezni, figyelembe véve a berendezés befolyás oldali csőcsatlakozását. - Abban az esetben, ha a kifolyás oldali csatlakozó cső helyét a helyszínen kell kifúrni, akkor a kúpos aljú utóülepítőn a center vonalat tekintve a furat középpontjának egy 125-ös koronafúróval ki kell fúrni az utóülepítő falát. Az így elkészített furatot sorjázni kell, majd a mellékelt (CST 110/10-es) gumitömítést be kell helyezni. - A 110-es PVC elfolyó csövet be kell dugni a gumitömítéssel szerelt furatba, oly módon, hogy a gumitömítésen túl nyúljon min. 5 cm-el. c.) feltöltés, tömörítés - Töltse meg a tartályt félig vízzel. - Helyezze fel az aknafedelet, hogy a felső visszatöltés során ne kerüljön kavics, homok a tartályba. - A tartály körüli töltőanyagot - homok, homok-sóder keverék (0,8 0,32 tartományban) -0,2 méteres rétegenként egyenletesen töltse fel a tartály körül. Minden réteget kézi tömörítőeszközzel körkörösen, egyesnletesen döngöljön le. Gépi tömörítés tilos! Tilos a kiemelt földet a tartály közvetlen közelébe visszatölteni. - Ha az oldalsó ágyazat feltöltése elérte a tartályban lévő víz magasságát, a tartály be- és elvezető csöveinek bekötése, majd lezárása után a tartályt teljesen fel kell tölteni vízzel. - Ezt követően folytathatja - az előzőekben részletezett módon - az oldalsó ágyazat kialakítását. - Ellenőrizze a bekötött csöveket. Ezeknek feszültségmentesen jól rögzítve kell lenniük. - Az utolsó 20cm-es réteg feltöltéséhez használhatja a munkagödörből kiemelt földet, de az hegyes, éles köveket nem tartalmazhat! 4.3 Vezérlőszekrény telepítése Ezt követően elhelyezzük a kapcsolószekrényt a szennyvíztisztító berendezés max. 5m-es környezetében, és biztosítjuk az elektromos csatlakozást 3X1,5-es MT földkábelnek a kapcsolószekrénybe történő bekötésével. Az elektromos hálózatot dugvillával kell a lengődugaljhoz csatlakoztatni!

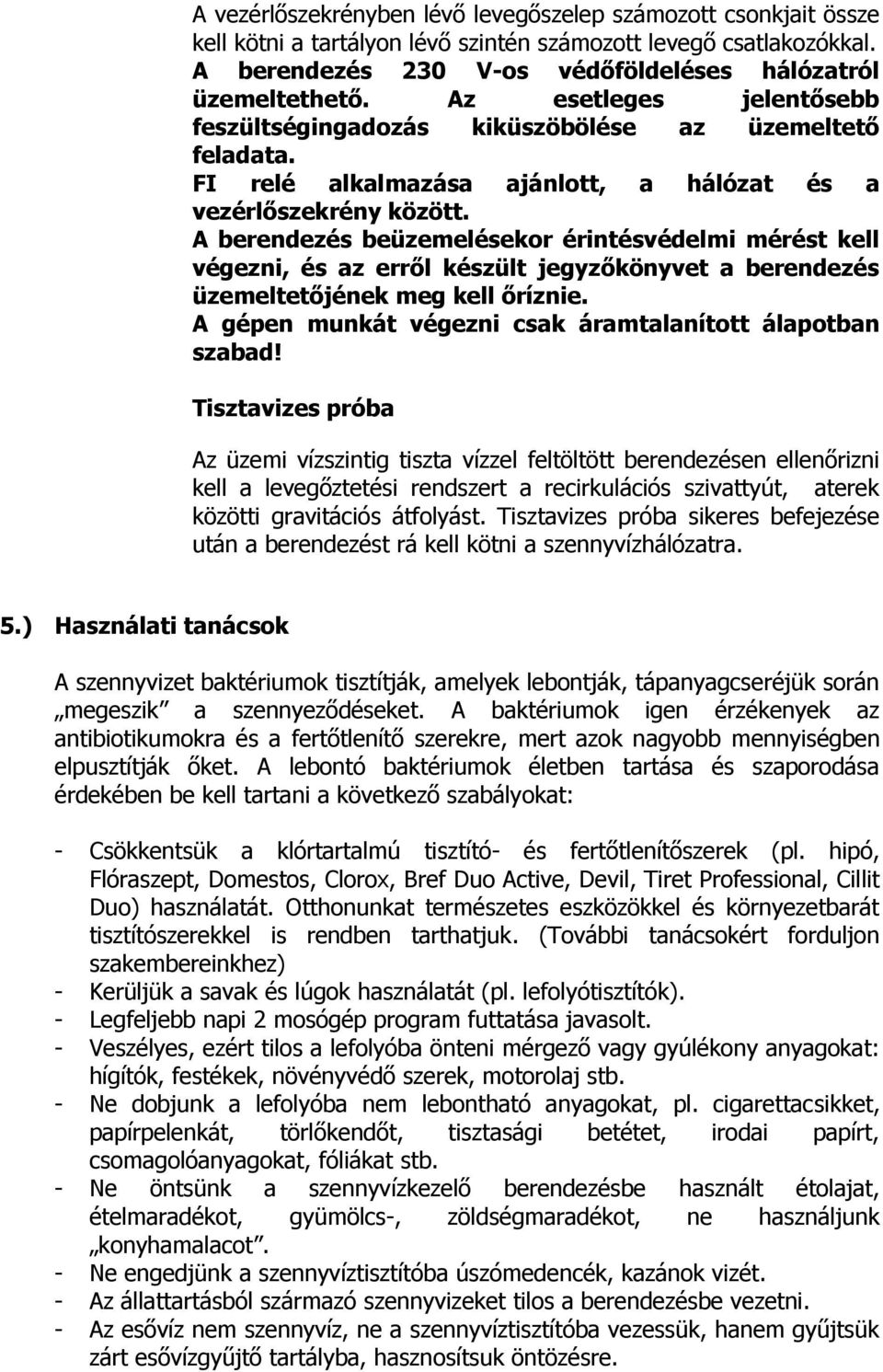

7 A vezérlőszekrényben lévő levegőszelep számozott csonkjait össze kell kötni a tartályon lévő szintén számozott levegő csatlakozókkal. A berendezés 230 V-os védőföldeléses hálózatról üzemeltethető. Az esetleges jelentősebb feszültségingadozás kiküszöbölése az üzemeltető feladata. FI relé alkalmazása ajánlott, a hálózat és a vezérlőszekrény között. A berendezés beüzemelésekor érintésvédelmi mérést kell végezni, és az erről készült jegyzőkönyvet a berendezés üzemeltetőjének meg kell őríznie. A gépen munkát végezni csak áramtalanított álapotban szabad! Tisztavizes próba Az üzemi vízszintig tiszta vízzel feltöltött berendezésen ellenőrizni kell a levegőztetési rendszert a recirkulációs szivattyút, aterek közötti gravitációs átfolyást. Tisztavizes próba sikeres befejezése után a berendezést rá kell kötni a szennyvízhálózatra. 5.) Használati tanácsok A szennyvizet baktériumok tisztítják, amelyek lebontják, tápanyagcseréjük során megeszik a szennyeződéseket. A baktériumok igen érzékenyek az antibiotikumokra és a fertőtlenítő szerekre, mert azok nagyobb mennyiségben elpusztítják őket. A lebontó baktériumok életben tartása és szaporodása érdekében be kell tartani a következő szabályokat: - Csökkentsük a klórtartalmú tisztító- és fertőtlenítőszerek (pl. hipó, Flóraszept, Domestos, Clorox, Bref Duo Active, Devil, Tiret Professional, Cillit Duo) használatát. Otthonunkat természetes eszközökkel és környezetbarát tisztítószerekkel is rendben tarthatjuk. (További tanácsokért forduljon szakembereinkhez) - Kerüljük a savak és lúgok használatát (pl. lefolyótisztítók). - Legfeljebb napi 2 mosógép program futtatása javasolt. - Veszélyes, ezért tilos a lefolyóba önteni mérgező vagy gyúlékony anyagokat: hígítók, festékek, növényvédő szerek, motorolaj stb. - Ne dobjunk a lefolyóba nem lebontható anyagokat, pl. cigarettacsikket, papírpelenkát, törlőkendőt, tisztasági betétet, irodai papírt, csomagolóanyagokat, fóliákat stb. - Ne öntsünk a szennyvízkezelő berendezésbe használt étolajat, ételmaradékot, gyümölcs-, zöldségmaradékot, ne használjunk konyhamalacot. - Ne engedjünk a szennyvíztisztítóba úszómedencék, kazánok vizét. - Az állattartásból származó szennyvizeket tilos a berendezésbe vezetni. - Az esővíz nem szennyvíz, ne a szennyvíztisztítóba vezessük, hanem gyűjtsük zárt esővízgyűjtő tartályba, hasznosítsuk öntözésre.

8 6.) Üzemeltetési és karbantartási utasítás A POLYDOX biológiai szennyvíztisztító kisberendezések nem igényelnek olyan folyamatos felügyeletet, mint a hagyományos eleveniszapos biológiai tisztító rendszerek, de időszakos ellenőrzés ezen típusoknál is szükséges, külön biztonságtechnikai berendezések sem szükségesek. Üzemszerűen 5-6 évenként szükségessé válik a levegőztető elemek ellenőrzése és esetleges cseréje. A reaktor terekben veszélyes gázok nem képződhetnek, különleges védelmi előírásokra nincs szükség. Ha a kisberendezés nem zárt területen kerül elhelyezésre, azt kerítéssel körbe kell venni, az illetéktelen behatolások megakadályozására. A berendezéshez kioktatott felelős kezelőt kell kijelölni, biztosítani. A kezelő feladata a szükséges ellenőrzések, kezelések, munkálatok elvégzése és az üzemeltetési napló folyamatos vezetése. Folyamatos ellenőrzés nem kell, hanem csak időszakos, az alábbi táblázat alapján. Az ellenőrzésnek ki kell terjednie a berendezésen kívül a csatlakozó műtárgyakra is. A POLYDOX kisberendezés ellenőrzése és annak gyakoriságai Tevékenység megnevezése A berendezés ellenőrzése szemrevételezéssel Gyakoriság Hetente Folyadék áramlások ellenőrzése Havonta * Tisztított szennyvíz minőségének szemrevételezése (zavarosság) Havonta * Iszapmagasság mérése az iszaptárolós előülepítőben és az utóülepítőben Az előülepítő zavarosságának ellenőrzése, az uszadék eltávolítása Fölösiszap kiszippantása, elszállítása az előülepítőből és az utóülepítőből. Mintavétel a befolyó és elfolyó szennyvíz minőségének megállapítására a Felügyelőségek által előírt gyakorisággal A villamosenergia-ellátás biztosítása Havonta 3 hetente Évente * Szükség szerint Folyamatosan A berendezés megközelíthetőségének biztosítása Az esetleges működési hibák kijavítása Szükség szerint Szükség szerint *Zavarosság esetén szükség szerint. A berendezések kifogásolható működése esetén a hibát el kell hárítani, mintavételt meg kell ismételni és ellenőrzéssel igazolni kell a zavartalan működést. A berendezés működtetése szempontjából alapvető műveletek és gépek: - Légfúvó, amelynek levegőszállítását egy befúvó szeleppel lehet szabályozni. - Vezérlés által működtetett homogenizáló berendezés. - Recirkulációs szivattyú. A megadott időprogram szerint üzemeltetendő.

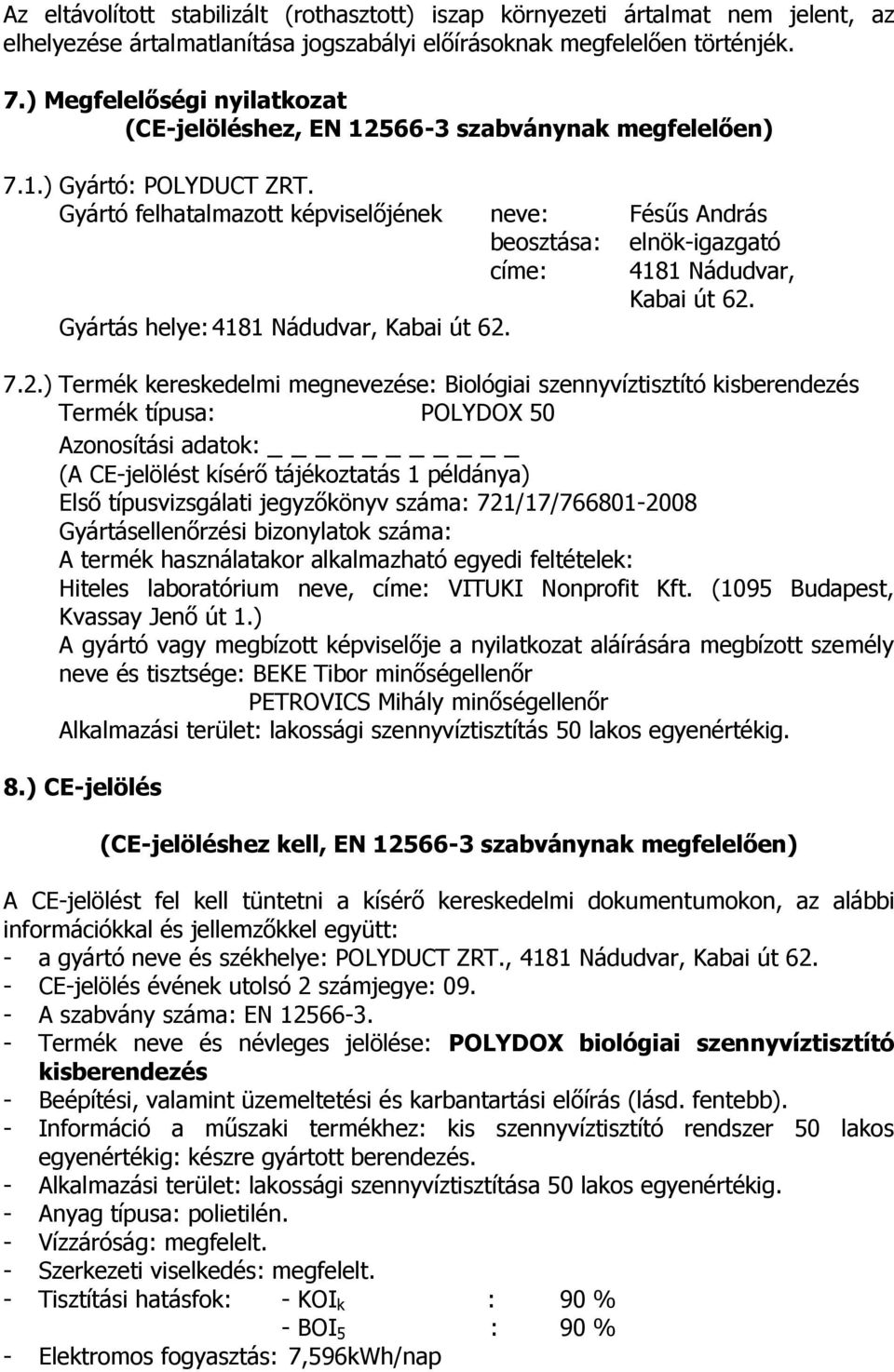

9 Az eltávolított stabilizált (rothasztott) iszap környezeti ártalmat nem jelent, az elhelyezése ártalmatlanítása jogszabályi előírásoknak megfelelően történjék. 7.) Megfelelőségi nyilatkozat (CE-jelöléshez, EN szabványnak megfelelően) 7.1.) Gyártó: POLYDUCT ZRT. Gyártó felhatalmazott képviselőjének neve: Fésűs András beosztása: elnök-igazgató címe: 4181 Nádudvar, Kabai út 62. Gyártás helye: 4181 Nádudvar, Kabai út ) Termék kereskedelmi megnevezése: Biológiai szennyvíztisztító kisberendezés Termék típusa: POLYDOX 50 Azonosítási adatok: _ (A CE-jelölést kísérő tájékoztatás 1 példánya) Első típusvizsgálati jegyzőkönyv száma: 721/17/ Gyártásellenőrzési bizonylatok száma: A termék használatakor alkalmazható egyedi feltételek: Hiteles laboratórium neve, címe: VITUKI Nonprofit Kft. (1095 Budapest, Kvassay Jenő út 1.) A gyártó vagy megbízott képviselője a nyilatkozat aláírására megbízott személy neve és tisztsége: BEKE Tibor minőségellenőr PETROVICS Mihály minőségellenőr Alkalmazási terület: lakossági szennyvíztisztítás 50 lakos egyenértékig. 8.) CE-jelölés (CE-jelöléshez kell, EN szabványnak megfelelően) A CE-jelölést fel kell tüntetni a kísérő kereskedelmi dokumentumokon, az alábbi információkkal és jellemzőkkel együtt: - a gyártó neve és székhelye: POLYDUCT ZRT., 4181 Nádudvar, Kabai út CE-jelölés évének utolsó 2 számjegye: A szabvány száma: EN Termék neve és névleges jelölése: POLYDOX biológiai szennyvíztisztító kisberendezés - Beépítési, valamint üzemeltetési és karbantartási előírás (lásd. fentebb). - Információ a műszaki termékhez: kis szennyvíztisztító rendszer 50 lakos egyenértékig: készre gyártott berendezés. - Alkalmazási terület: lakossági szennyvíztisztítása 50 lakos egyenértékig. - Anyag típusa: polietilén. - Vízzáróság: megfelelt. - Szerkezeti viselkedés: megfelelt. - Tisztítási hatásfok: - KOI k : 90 % - BOI 5 : 90 % - Elektromos fogyasztás: 7,596kWh/nap
