1 Az új ES-ventilátorok Egycsöves szellõztetõ ventilátorok WC, fürdõszoba és konyha elszívására Típusáttekintés Mûszaki adatok V E T I Á T O R O K

2 Tulajdonságok Az új ES ventilátorok Univerzális. Az új ES süllyesztett háza minden beépítési szituációra egymaga megoldást kínál, legyen az felsõvagy hátsó kifúvás, másodikhelyiség csatlakozás bármely oldalon (alul is!), wc-csésze csatlakoztatás, avagy a ház elforgatása 90 -kal. Ventilátorház kiválasztás Süllyesztett házak Falon kívüli házak.oldal, 4.oldal 4.oldal Csendes. Csak 6 db(a) alapszellõzésnél (V. = 5 m³/h) és 5 db(a) az emelt fokozaton (V. = 60 m³/h). Ezzel a Helios ultrasilence a leghalkabb egycsöves szellõztetõ készülék a piacon. Több mint 0 különféle ventilátoregység közül választhatunk, amelyek tetszõlegesen bármelyik fali vagy sülylyesztett házba egy mozdulattal, szerszámok nélkül beépíthetõk. Ventilátoregységek 60 m³/h 5.oldal Ventilátoregységek 00 m³/h 6.oldal (Adatok ES-GU házba szerelve A =0 m², DI 807 T. szabvány szerint) Exkluzív és hasznos. Kizárólag a Helios készülékeiben található meg a szûrõelpiszkolódás jelzõ és a mosható tartósszûrõ. A szûrõcsere egy kézmozdulattal megoldható. Ezen kívül a készülék átgondolt kialakításával és tartozékkínálatával rengeteg idõt és boszszúságot takaríthatunk meg a beépítéskor. Süllyesztett ház tartozékai Csereszûrõ és kapcsolók 7.oldal 7.oldal Erõs. 60 Pa statikus nyomás 60 m³/h légszállításnál. A Helios ultrasilence ES gépei a legmagasabb nyomást érik el, melylyel a legkisebb csõkeresztmetszetek adódnak a felszálló vezetékeknél. Teljesítmények, kapcs.rajzok 8.oldal Felszállók méretei 9, 0.oldal eu! p st Pa az új ES-GU ház összehasonlítva a régi típussal Helytakarékos. Az ES-GU ház csak 89mm mély, így akár 0-es falba is beépíthetõ. Az univerzális süllyesztett ház a sokféle beépítési módjával minden helyprobémát megold. ultrasilence méretek 8.oldal Típus összevetés: régi-új ES-termékcsalád.oldal Egyszerûen szerelhetõ. Az ES házak szerelése és beállítása pofonegyszerû. A ház hátulján kialakított elforgásbiztos csavarfejhelyek segítségével szerelhetõ fel a három irányban beállítható szerelõkonzol. Alternatívaként két kikönnyítés van a ház hátulján, átmenõcsavaros fix rögzítéshez. V m /h

3 ultrasilence ES-típusok süllyeszett házak ultrasilence ES-készülékek javasolt ház és ventilátoregység kombinációi ESventilátorházak ES-ventilátoregységek ES-V 60 r. 8 ES-V 60 r. 87 ES-VC 60 r. 84 ES-VP 60 r. 849 ES-VF 60 r. 86 ES-V 60/5 r. 8 ES-V 60/5 r. 89 ES-VF 60/5 r. 86 ES-V 00 r. 8 ES-V 00 r. 88 ES-VC 00 r. 844 ES-VP 00 r. 850 ES-V 00/60 r. 84 ES-V 00/60/5 r. 86 egy- Ein- és két helyiség und elszívására Zwei- két helyiség elszívására ES-GU r. 8 ES-GUBA r. 84 ES-GUB r. 8 ES-GUBR r. 8 ES-GUBZ r. 85 ES-GUBZR r. 87 ES-GUBRZ r. 86 ES-GUBRZR r. 88 ES-GAP r. 87 ES-GAPB r. 88 Süllyesztett ventilátorházak ES-GU 8 - összeépítés, üzemeltetés lehetséges, de a fokozott zajszintemelkedés miatt nem javasolt Süllyesztett ház, légtömör visszacsapó szeleppel. A csonk a ház oldalán alapesetben felfelé kifúvó irányban található, a házzal együtt elforgatható. A külön rendelendõ ARS (Rend.sz 885) tartozékkal hátsó kifúvásra, szerszámok nélkül átszerelhetõ, tetszõleges házpozícióban. A villamos gyorscsatlakozó kapocsléce kivehetõ. A ház mûanyag, B tûzvédelmi besorolású, bevakolás elleni kartonlappal, Á 80 mm csatlakozó csonkkal. konyhák szellõztetésére, külön rendelendõ tartozékokkal második helyiség elszívás is megvalósítható. Süllyesztett beépítés falba, mennyezetbe vagy szerelõ-aknába. A tûzvédelem ES-D strangelzárókkal vagy BAE/BAK elemekkel biztosítható. Kifúvás felfelé, oldalra Kifúvás hátra (külön tartzék) ES- ARS 885 Egy helyiség elszívás Két helyiség elszívás (külön tartozék) ES- ZS ) Rend.sz. 886 ES-GUBA 84 Süllyesztett ház fém csonkkal, K90-es tûzvédelmi besorolású légtömör, önmûködõ, olvadóbiztosítós elzáró csappantyúval. Az Á80- as csonk a ház oldalán alapesetben felfelé kifújó irányban található, jobbra vagy balra a házzal együtt elforgatható. A külön rendelendõ ARS (Rend.sz 885) tartozékkal hátsó kifúvásra, egy pillanat alatt, szerszámok nélkül átszerelhetõ, tetszõleges házpozícióban. Többi tulajdonsága, mint a GU háznál. konyhák szellõztetésére, külön rendelendõ tartozékok segítségével második helyiség elszívás is megvalósítható. Süllyesztett beépítés falba, mennyezetbe vagy szerelõaknába. Tûzvédett aknán kívül is szerelhetõ, a felszállóra acélcsõvel (SF80) csatlakoztatva. ES- ARS Rend.sz. 885 ES- ZS ) Rend.sz. 886 Süllyesztett ventilátorház egy helyiség elszívásához, tûzvédelmi burkolattal ES-GUB 8 Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkkal, légtömör, önmûködõ, olvadóbiztosítós elzáró csappantyúval. Az Á80- as csonk a ház oldalán alapesetben felfelé kifújó irányban található, jobbra vagy balra a házzal együtt elforgatható. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. konyhák szellõztetésére. Süllyesztett beépítés falba, mennyezetbe, vagy akár tûzvédett szerelõaknába. ES-GUBR 8 Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkkal, légtömör, önmûködõ, olvadóbiztosítós elzáró csappantyúval. Á 80-as hátsó csonkú kifúvás, 90 -onként tetszõlegesen elforgatható a házzal együtt. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. konyhák szellõztetésére. Süllyesztett beépítés falba, mennyezetbe vagy akár tûzvédett szerelõaknába. ) az ES-ZS elszívó rácsos dobozkából és második helyiség csonkból (Á80) áll (amely balra, jobbra vagy akár lefelé is felszerelhetõ).

4 ultrasilence ES-típusok süllyesztett házak, fali házak Süllyesztett ventilátorházak tûzvédelmi burkolattal Kifúvás felfelé ill. oldalra Kifúvás hátra (külön tartzék) Egy helyiség elszívása Két helyiség elszívása (külön tartozék) ES-GUBZ 85 eírás Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkokkal, légtömör, önmûködõ, olvadóbiztosítós kifúvó csappantyúval. A második helyiség elszívó csonkja baloldali. Az Á 80-as kifúvócsonk a ház oldalán alap esetben felfelé nézõ irányban található, jobbra vagy balra a házzal együtt elforgatható. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. Alkalmazás konyhák szellõztetésére. Külön rendelhetõ tartozékok segítségével második helyiség elszívással. Süllyesztett beépítés falba, mennyezetbe vagy akár tûzvédett szerelõaknába is. ES-ZS 886 ES-GUBZR 87 Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkokkal, légtömör, önmûködõ, olvadóbiztosítós kifúvó csappantyúval. A második helyiség elszívó csonkja jobboldali. Az Á80-as kifúvócsonk a ház oldalán alapesetben felfelé nézõ irányban található, jobbra vagy balra a házzal együtt elforgatható. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. konyhák szellõztetésére, második helyiség elszívással. Süllyesztett be-építés falba, mennyezetbe vagy akár tûzvédett szerelõaknába. ES-ZS 886 ES-GUBRZ 86 Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkokkal, légtömör, önmûködõ, olvadóbiztosítós kifúvó csappantyúval. A második helyiség elszívó csonkja baloldali. Az Á 80-as kifúvócsonk a ház hátulján található, 90 -onként tetszõlegesen elforgatható. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. konyhák szellõztetésére, második helyiség elszívással. Süllyesztett beépítés falba, mennyezetbe vagy akár tûzvédett szerelõaknába. ES-ZS 886 ES-GUBRZR 88 Süllyesztett ház, K90-es tûzvédelmi burkolattal, fém csonkokkal, légtömör, önmûködõ, olvadóbiztosítós kifúvó csappantyúval. A második helyiség elszívó csonkja jobboldali. Az Á 80-as kifúvócsonk a ház hátulján található, 90 -onként tetszõlegesen elforgatható. Bekötéshez a villamos gyorscsatlakozó kapocsléce kivehetõ. Bevakolás elleni kartonfedéllel. konyhák szellõztetésére, második helyiség elszívással. Süllyesztett beépítés falba, mennyezetbe, vagy akár tûzvédett szerelõaknába. ES-ZS 886 Falon kívüli házak ES-GAP 87 Falra szerelhetõ ház, fehér mûanyagból, légtömör visszacsapó szeleppel. A ház tetszõlegesen, 90 -onként elforgatva is felszerelhetõ, ennek megfelelõen a visszacsapó szelep is szerszámok nélkül elforgatható. Bekötéshez villamos gyorscsatlakozóval és kivehetõ kapocsléccel. A rögzítéshez a dübelek és csavarok mellékeltek. Csatlakozó csonk Á 80 mm. konyhák szellõztetésére. Falra szerelhetõ kivitel. ES-GAPB 88 Falra szerelhetõ ház, K90 besorolású tûzvédelemmel, légtömör visszacsapó szeleppel. A ház tetszõlegesen, 90 -onként elforgatva is felszerelhetõ, ennek megfelelõen a visszacsapó szelep is szerszámok nélkül elforgatható. Bekötéshez villamos gyorscsatlakozóval és kivehetõ kapocsléccel. A rögzítéshez dübelek és csavarok mellékelve. Csatlakozó csonk Á 80 mm. konyhák szellõztetésére. Falra szerelhetõ kivitel. 4

5 ultrasilence ES-típusok ventilátoregységek 60 m³/h térfogatárammal Ventilátoregységek 60 m³/h térfogatárammal. ES-V 60 8 eírás Ventilátoregység, 60 m /h térfogatárammal. Üzemre készen szállítva, lapos, fehér (alpin fehér), mûanyag elõlappal és ultrasilence technikával. Szériakivitelben tartós, mosható szûrõvel, szûrõelpiszkolódás jelzõvel, integrált villamos gyorscsatlakozóval. Szigetelés II. osztály, védelem IP55, -es zónába szerelhetõ. Karbantartásmentes golyóscsapágyazással, energiatakarékos motorral. 0 V~, 50 Hz, 8 W. Hangteljesítmény: 9 db (A), Hangnyomás: 5 db(a). Alkalmazás edves helyiségek, fürdõ, WC konyha elszívására. Kézi vezérlés pl. villanykapcsolóról, azonnali bekapcsolás és leállás. külön rendelhetõ tartozékok DSE 06 üzemkapcsoló ZT r. 77 állítható késleltetõs kapcsoló ZE r.04 ZI r.04 késleltetõ relék ZV r. 79 Elektronikus késleltetõs kapcsoló ES-V Tulajdonságok, mint az ES-V 60, továbbá integrált késleltetõ relé: 45 mp. bekapcsolási és kb. 6-8 perc utánfutási késleltetéssel (nem állítható). edves helyiségek, fürdõ, WC konyha elszívására. Kézi vezérlés pl. villanykapcsolóról, késleltetett bekapcsolás és leállással. ES-VC Mint az ES-V 60, továbbá beállítható 0 vagy 45 mp. bekapcsolási és 6,,8, vagy 4 perc utánfutási késleltetés, valamint 4,8,,4 órás bekapcsolási intervallumú. Automatikus periodikus szellõztetés és kézi üzem. Szállodák, nyaralók és szezonálisan használt épületekhez. ES-VP Mint az ES-V 60, továbbá integrált jelenlétérzékelõs vezérlés. Utánfutási késleltetés kb. 6-8 perc. Automatikus, kapcsolót nem igénylõ üzem. Automatikus, kapcsolótól független vezérlés. Ablakkal ellátott világos helyiségekben, középületekben, szállodákban, akadálymentesített helyeken. ES-VF Mint az ES-V 60, továbbá automatikus üzem, elektronikus, a relatív nedvességtartalom változás gradiensét is figyelõ, páraérzékelõvel. Kézi vezérlés esetén integrált késleltetõ relé: 45 mp. bekapcsolási és kb. 6-8 perc utánfutási késleltetéssel (nem állítható). Ideális fürdõkben és páraterhelt helyiségekben. Automatikus, kapcsolótól független vezérlés. Ablakkal ellátott világos helyiségekben, középületekben, szállodákban, akadálymentesített helyeken. Ventilátoregységek két fokozattal 60/5 m³/h térfogatárammal ES-V 60/5 8 Ventilátoregység fokozattal (60/5 m /h) alap-, és emelt intenzitású szellõztetéshez. Üzemre készen szállítva, lapos, fehér (alpin fehér), mûanyag elõlappal és ultrasilence technikával. Szigetelési osztály II, védelem IP55. -es zónába szerelhetõ. 0 V~, 50 Hz, 8/9 W. Hangteljesítmény: 9/0 db (A), Hangnyomás 5/6 db(a). Egyéb tulajdonságok lásd: ES-V 60. Kisebb helyiségek nagy terheltsége esetén. Az alacsony fokozat folyamatos üzemre beköthetõ. Az intenzívebb fokozat külön pl. villanykapcsolóról kapcsolható. DSE kapcsolóval mindkét fokozat egyedileg vezérelhetõ. Késleltetés külön relével (ZE, ZI) ES-V 60/5 89 Mint az ES-V 60/5, továbbá integrált késleltetõ relé: 45 mp. kapcsolási (alacsony fokozatról a magasra) és kb. 6-8 perc viszszakapcsolási késleltetéssel (nem állítható). Mint az ES-V 60/5, de integrált késleltetõ relével. ES-VF 60/5 86 Mint az ES-V 60/5, automatikus üzemmel, az elektronikus, a páratartalom változás gradiensét is figyelõ érzékelõvel. A folyamatos alacsony fordulatról a gyárilag beállított páratartalom érték szerint felkapcsol az intenzív fokozatra, amíg kellõen vissza nem csökken a légnedvesség. Kézi vezérlésnél az integrált relé: 45 mp. bekapcsolási és kb. 6-8 perc utánfutási késleltetéssel (fixen). Ideális fürdõkben és páraterhelt helyiségekben. Automatikus,kapcsolótól független vezérlés. Középületekben, szállodákban, akadálymentesített helyeken kitûnõen használható. szabvány szerinti A = 0 m egyenértékû abszorpciós felülettel ellátott helyiségben mérve ES-GU házba beépítve, oldalsó kifúvással. DI 807, T., 990, bek lábjegyzet. 5

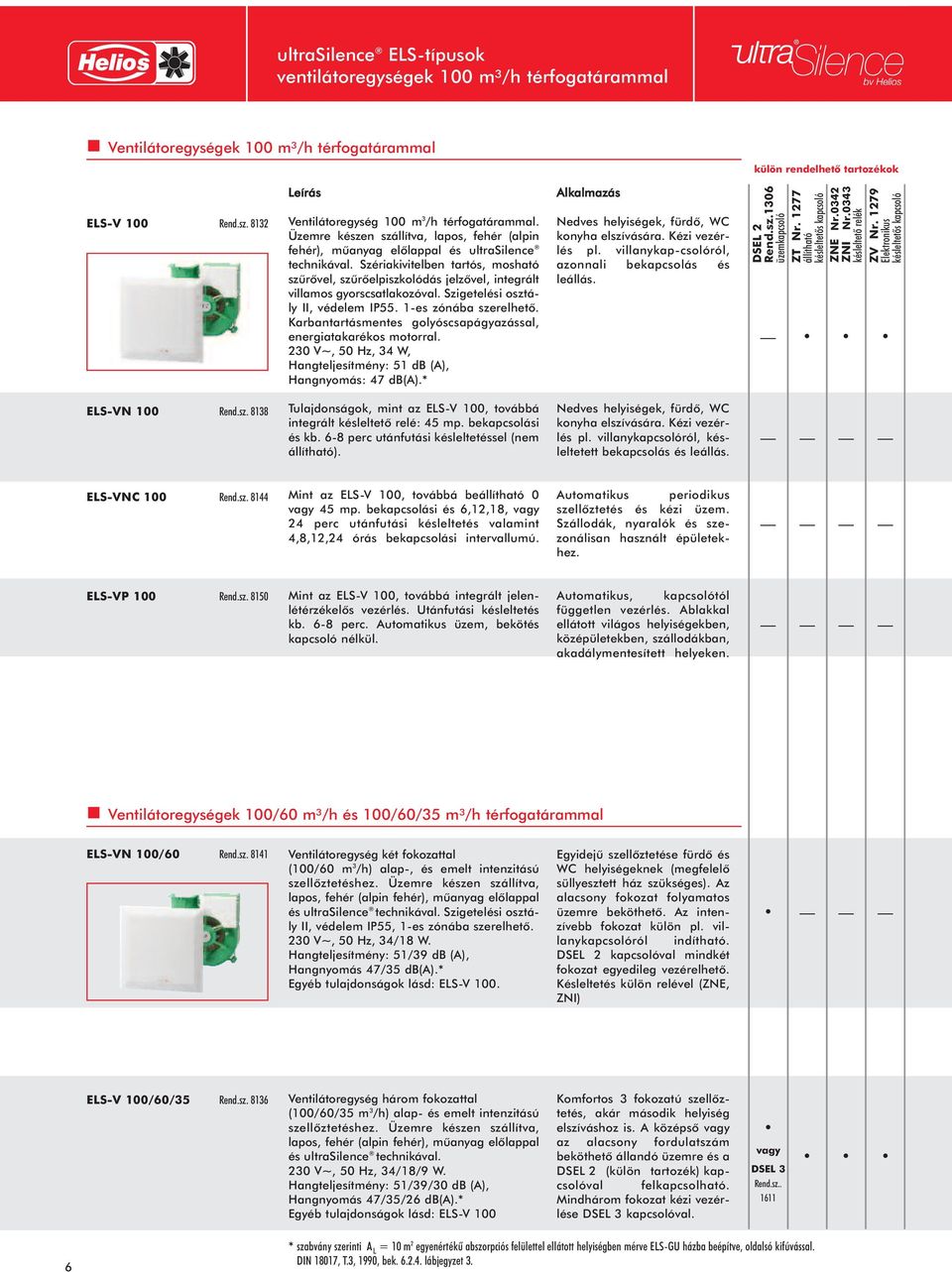

6 ultrasilence ES-típusok ventilátoregységek 00 m³/h térfogatárammal Ventilátoregységek 00 m³/h térfogatárammal külön rendelhetõ tartozékok ES-V 00 8 eírás Ventilátoregység 00 m /h térfogatárammal. Üzemre készen szállítva, lapos, fehér (alpin fehér), mûanyag elõlappal és ultrasilence technikával. Szériakivitelben tartós, mosható szûrõvel, szûrõelpiszkolódás jelzõvel, integrált villamos gyorscsatlakozóval. Szigetelési osztály II, védelem IP55. -es zónába szerelhetõ. Karbantartásmentes golyóscsapágyazással, energiatakarékos motorral. 0 V~, 50 Hz, 4 W, Hangteljesítmény: 5 db (A), Hangnyomás: 47 db(a). Alkalmazás edves helyiségek, fürdõ, WC konyha elszívására. Kézi vezérlés pl. villanykap-csolóról, azonnali bekapcsolás és leállás. DSE 06 üzemkapcsoló ZT r. 77 állítható késleltetõs kapcsoló ZE r.04 ZI r.04 késleltetõ relék ZV r. 79 Elektronikus késleltetõs kapcsoló ES-V Tulajdonságok, mint az ES-V 00, továbbá integrált késleltetõ relé: 45 mp. bekapcsolási és kb. 6-8 perc utánfutási késleltetéssel (nem állítható). edves helyiségek, fürdõ, WC konyha elszívására. Kézi vezérlés pl. villanykapcsolóról, késleltetett bekapcsolás és leállás. ES-VC Mint az ES-V 00, továbbá beállítható 0 vagy 45 mp. bekapcsolási és 6,,8, vagy 4 perc utánfutási késleltetés valamint 4,8,,4 órás bekapcsolási intervallumú. Automatikus periodikus szellõztetés és kézi üzem. Szállodák, nyaralók és szezonálisan használt épületekhez. ES-VP Mint az ES-V 00, továbbá integrált jelenlétérzékelõs vezérlés. Utánfutási késleltetés kb. 6-8 perc. Automatikus üzem, bekötés kapcsoló nélkül. Automatikus, kapcsolótól független vezérlés. Ablakkal ellátott világos helyiségekben, középületekben, szállodákban, akadálymentesített helyeken. Ventilátoregységek 00/60 m³/h és 00/60/5 m³/h térfogatárammal ES-V 00/60 84 Ventilátoregység két fokozattal (00/60 m /h) alap-, és emelt intenzitású szellõztetéshez. Üzemre készen szállítva, lapos, fehér (alpin fehér), mûanyag elõlappal és ultrasilence technikával. Szigetelési osztály II, védelem IP55, -es zónába szerelhetõ. 0 V~, 50 Hz, 4/8 W. Hangteljesítmény: 5/9 db (A), Hangnyomás 47/5 db(a). Egyéb tulajdonságok lásd: ES-V 00. Egyidejû szellõztetése fürdõ és WC helyiségeknek (megfelelõ süllyesztett ház szükséges). Az alacsony fokozat folyamatos üzemre beköthetõ. Az intenzívebb fokozat külön pl. villanykapcsolóról indítható. DSE kapcsolóval mindkét fokozat egyedileg vezérelhetõ. Késleltetés külön relével (ZE, ZI) ES-V 00/60/5 86 Ventilátoregység három fokozattal (00/60/5 m /h) alap- és emelt intenzitású szellõztetéshez. Üzemre készen szállítva, lapos, fehér (alpin fehér), mûanyag elõlappal és ultrasilence technikával. 0 V~, 50 Hz, 4/8/9 W. Hangteljesítmény: 5/9/0 db (A), Hangnyomás 47/5/6 db(a). Egyéb tulajdonságok lásd: ES-V 00 Komfortos fokozatú szellõztetés, akár második helyiség elszíváshoz is. A középsõ vagy az alacsony fordulatszám beköthetõ állandó üzemre és a DSE (külön tartozék) kapcsolóval felkapcsolható. Mindhárom fokozat kézi vezérlése DSE kapcsolóval. vagy DSE. 6 6 szabvány szerinti A = 0 m egyenértékû abszorpciós felülettel ellátott helyiségben mérve ES-GU házba beépítve, oldalsó kifúvással. DI 807, T., 990, bek lábjegyzet.

7 ultrasilence ES-típusok tartozékok ventilátorházakhoz és -egységekhez Tartozékok süllyesztett házakhoz ES-ZAS 884 ES-ZS 886 ES-ARS 885 ES-WCS 89 Másodhelyiség elszívó csonk, mûanyagból, süllyeszett, tûzvédelmi burkolat nélküli házakhoz pl. ES-GU Másodhelyiség elszívó készlet, elszívó csonkból és a második helyiségbe felszerelendõ doboz, légráccsal. A rács fehér mûanyag. Süllyeszett ventilátorházakhoz pl. ES-GU, ES- GUBA és ES-GUB..Z.. égterelõ a ventilátorok hátsó kifúvásra aakításhoz. A fém csonkos ES-GUBA házhoz négy szegeccsel. Minden tûzvédelmi burkolat nélküli süllyeszett ventilátorházhoz alkalmazható. A ventilátoregységekre szerelendõ! Javasolt azzal együtt rendelni. WC-csésze elszívás csatlakozó készlet. A készlettel rendelkezésre álló oldalcsonk méretek: ø 50 mm, ø 40 és ø 0 mm. Süllyeszett házakhoz: ES-GU és ES-GUBA. ES-AGR 89 ES-VA 889 ES-MHU Rend.sz. 887 ES-MB 888 Takarókeret, A süllyeszett ventilátorháznál nagyobb beépítési nyílás eltakarására. A maximálisan lefedhetõ nyílásméret 9 x 9 mm. Elõfalas adapterkeret, pl. a helyiség oldaláról történõ utólagos beszereléshez, gipszkarton falaknál, aknánál ill. szerelõfalak mögé. ES-GU és ES- GUBA házakhoz. Univerzális szerelõkeret. Süllyesztett ES házak szakszerû rögzítéséhez falra, aknába és álmennyezetekhez. Három irányban állítható. Minden süllyeszett ES házhoz. Szerelõ kengyel szerelõfalas rendszerekbe könnyen integrálható szerelõkengyel. Minden süllyeszett ES házhoz. Szûrõbetétek, relék és kapcsolók EF-ES 890 EF-ZS 0557 DSE 06 DSE Best.-r. 6 Csereszûrõ ES-V.. ventilátorokhoz. Többször is tisztítható, akár a mosogató gépben is. db/csomag Csereszûrõ, az ES-ZS második helyiség elszívó dobozhoz. 5db/csomag. Üzemi és fordulatszám kapcsoló kétfokozatú ES ventilátorokhoz. A világítással együtt kapcsolható. Süllyeszett kialakításban. 0 V~, 50/60 Hz, I max. A (ind.), IP 0, Szél.80 x mag. 80 x mély. 5 mm Háromfokozatú üzemi- és fordulatszám kapcsoló. 0 fokozattal, háromfokzatú ES ventilátorokhoz. A világítással nem kapcsolható párhuzamosan. Süllyesztett beépítésre. 0 V~, 50/60 Hz, I max. A (ind.), IP 0 Szél.80 x mag. 80 x mély. mm ZE 04 ZI 04 ZV 79 ZT 77 ZE - Elektronikus késleltetõ relé. Az utánfutás fokozatmentesen 0- perc között beállítható. Kikapcsolható kb. 45 mp. indítási késleltetés. 0 V~, 50/60 Hz, I max. 0,8 A (ind.), I min. 0,05 A, IP 40 Szél.7 x mag. 7 x mély. mm ZI - Elektronikus intervall um relé. Beállítható idõközök: 0, 4, 8,, 4 óra. Egyéb adatok mint a ZE. ZV - Elektronikus késletetõ relé. Az utánfutás fokozatmentesen 4-5 perc között beállítható. Üzemkapcsolója ki, késleltetés és tartós üzem állású. Beépíthetõ 5-ös profilsínre. 0 V~, 50/60 Hz, I max., A (ind.), IP 0 Szél.8 x mag. 9 x mély. 67mm ZT - Termikus késleltetõ relé, az utánfutási késleltetés függ a bekapcsolási idõtõl kb. - perc. 0 V~, 50/60 Hz, I max. 4 A (ind.), IP 0 Szél. x mag. 40 x mély. 7mm 7

8 ultrasilence ES. Közös felszállók méretezési táblázata. Mûszaki adatok Mûszaki adatok Ventilátor-egység Típus ES -V 60 -V 60 -VC 60 -VP 60 -VF 60 -V 60/5 -V 60/5 -VF 60/5 -V 00 -V 00 -VC 00 -VP 00 -V 00/60 -V 00/60/ Kikapcsolási késleltetés. 6 6,, ,, 6 6 8, 4 8, 4 Térfogatáram (m /h) /5 60/5 60/ /60 00/60/5 Teljesítményfelvétel (W) /9 8/9 8/ /8 4/8/9 Hangnyomásszint ) db(a) /6 5/6 5/ /5 47/5/6 0 m egyenértékû abszorpciós felületnél Hangteljesítményszint ) WA db(a) /0 9/0 9/ /9 5/9/0 Elektromos vezeték: 0 V~, 50 Hz YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O YM-O Szükséges vezeték keresztmetszet (mm ) x,5 x,5 x,5 x,5 x,5 x,5 4 x,5 4 x,5 x,5 x,5 x,5 x,5 4 x,5 4 x,5 4 x,5 4 x,5 5 x,5 4 x,5 Kapcsolási rajz száma SS-869 SS-875 SS-88 SS-887 SS-88 SS-87 SS-877 SS-88 SS-870 SS-876 SS-88 SS-887 SS-879 SS-874 Minden légszállítási- és zajadat mérése szabványoknak megfelelõen történt: (DI 46, DI 466, DI 4565, DI 44974). ) ES-GU házba beépítve, oldalsó kifúvással + vezetõ az automata funkció letiltásához Kapcsolási rajzok -V 60 -V 00 -V V 60/5 SS-87 -V 00/60/5 -V 60 V 00/60/5 SS-874 V 60 SS-869 V 00 SS-870 V 60 a) a) a) a) a) SS m³/h 00 m³/h 60 m³/h 5 m³/h a) visszfeszültség! a) Rückspg.! siehe MBV 00 m³/h 60 m³/h 5 m³/h a) Rückspg.! visszfeszültség! siehe MBV 60 m³/h -V 00 V 00 SS-876 -V 60/5 SS-877 -V 00/60 SS-879 -VC 60 -VF a) a) c) b) SS-88 -VC 00 VF 00 c) b) SS m³/h 60 m³/h 5 m³/h a) a) visszfeszültség Rückspg.! siehe! MBV a) a) visszfeszültség Rückspg.! siehe! MBV 00 m³/h 60 m³/h % 60 m³/h r.f. b) kézi b) be manuell Ein c) automata c) Automatik üzem deaktivieren ki % 00 m³/h r.f. b) b) kézi manuell be Ein c) c) automata Automatik üzem deaktivieren ki -VC 60/5 -VF 60/5 a,b) b) SS-88 c) 60 m³/h 5 m³/h a) visszfeszültség! a) Rückspg.! siehe MBV b) kézi b) manuell be Ein c) automata c) Automatik üzem deaktivieren ki % r.f. -VP 60 -VP 00 60, 00 d) SS-887 d) független d) Raumbeleuchtung világítás kapcsolás Megjegyzések: a) Párhuzamos kapcsolásnál az ---as kapocs esetén a másik nem kapcsolt pontnál visszfeszültség található. A világítást ezért csak kétpólusú kapcsolóval szabad rákötni. b) Az automata funkció mellett (V, VC, VF, VP típusok) az elérhetõ fokozatokat manuálisan is lehet kapcsolni. c) Az ES-VC és -VF típusoknál az automatikus vezérlést (kivéve a háromfokozatú típusokat) ki lehet kapcsolni. d) Ventilátortól független világítás kapcsolás. 8

9 ultrasilence ES. Közös felszállók méretezési táblázata. Az alábbi ábra alapján egyszerûen meghatározható a közös felszálló átmérõje (DI 807). 60 m /h Fürdõszoba vagy WC Egy készülék szintenként, 60 m /h tervezett légszállítással és maximális egyidejûséggel. készülék szintenként db 90 könyök sülly. beépítés falon kívüli Szintek száma (db) Anzahl der Stockwerke Steigrohrdurchmesser Felszálló átmérõ (mm) in mm Két készülék szintenként, 60 m /h tervezett légszállítással és maximális egyidejûséggel. készülék szintenként db 90 könyök sülly. beépítés falon kívüli Anzahl Szintek der száma Stockwerke (db) Steigrohrdurchmesser Felszálló átmérõ (mm) in mm Feltételek:,75 m, szintmagasság, egyenes felszállók elhúzások nélkül, a legfelsõ leágazástól,5m egyenes kifúvás a tetõig. Max. 60 Pa. nyomáskülönbség a helyiségek és a kifúvás között. 00% os egyidejûség. A Helios ultrasilence ES-Software segítségével könnyen megtervezhetõk az ES rendszerek. Ilyen szintszám mellett lehetséges ugyan az üzem de a komfortzónán kívül esik, így nem javasolható. 9

10 ultrasilence ES. Közös felszállók méretezési táblázata. 00 m /h Konyha és második helyiség elszívás készülék szintenként (akár második helyiség elszívással) db 90 könyök sülly. beépítés falon kívüli Egy készülék szintenként, 00 m /h tervezett légszállítással és maximális egyidejûséggel. pl. konyha 00 m /h, vagy fürdõ 60 m /h és WC 40 m /h) Anzahl Szintek der száma Stockwerke (db) Steigrohrdurchmesser Felszálló átmérõ (mm) in mm készülék szintenként (akár második helyiség elszívással) 4 db 90 könyök sülly. beépítés falon kívüli Egy készülék szintenként, 00 m /h tervezett légszállítással és maximális egyidejûséggel. pl. konyha 00 m /h, vagy fürdõ 60 m /h és WC 40 m /h) Anzahl Szintek der száma Stockwerke (db) Steigrohrdurchmesser Felszálló átmérõ (mm) in mm Példa : Helyiség: Fürdõ/WC V. = 60 m /h Készülékszám szintenként: Szintszám: 9 Felszálló átmérõje:? Az -es ábra alapján A felszálló átmérõje: 5 mm Példa : Helyiség: Fürdõ és külön WC készülék V. = 00 m /h (Fürdõ 60 m /h és WC 40 m /h) Készülékszám szintenként: Szintszám: 6 Felszálló átmérõje:? A 4 -es ábra alapján A felszálló átmérõje: 00 mm 0

11 ultrasilence ES méretek ultrasilence ES-elõlap Süllyesztett ventilátorházak ES-GU sülly.ház tûzvédelem nélkül Másodhelyiség elszívás külön rendelendõ tartozékkal (ES-ZS, vagy ES-ZAS) ES-GUBA sülly. ház tûzvédelemmmel Másodhelyiség elszívás külön rendelendõ tartozékkal (ES-ZS, vagy ES-ZAS a ventilátor -egységgel együtt szállítva! egy és két helyiség elszívására méretek mm-ben Hátsó kifúvás a külön rendelendõ ES-ARS tartozékkal lehetséges. Hátsó kifúvás a külön rendelendõ ES-ARS tartozékkal lehetséges. Süllyesztett ventilátorházak ES-GUB Kifúvás felfelé, a házzal együtt jobbra ill. balra elforgatható. ES-GUBR Hátsó kifúvás, tetszõlegesen 90 -onként elforgatható egy helyiséghez tûzvédelmi burkolattal Süllyesztett ventilátorházak ES-GUBZ / R Kifúvás felfelé, a házzal együtt elforgatható. ES-GUBRZ / R Hátsó kifúvás, tetszõlegesen 90 -onként elforgatható két helyiséghez tûzvédelmi burkolattal ultrasilence ES-falon kívüli Falon kívüli ház ES-GAP fali ház tûzvédelem nélkül ES-GAPB fali ház tûzvédelemmel tûzvédelemmel és anélkül Tartozékok méretek mm-ben ES-AGR Takarókeret ES-ZS Másodhelyiség csatlakozó készlet ES-VA Elõfal adapterkeret

12 Típus összehasonlítás elõzõ ES modellpaletta és új ultrasilence ES ES ventilátorház típusok eírás Típus régi ES sorozat 008-ig Rend. sz. ultrasilence ES sorozat Kifúvás fent (vagy oldalra) Kifúvás hátra Típus Típus Süllyeszett ház ES-G 0579 ES-GU 8 ES-GU 8 ES-ARS ) 885 ÚJ! Süllyesztett ház második helyiség elszívással Másodhelyiség elszívó tartozék ES-GZR 058 ES-ZA 0455 ES-GU 8 ES-ZS ) 886 ES-GU 8 ES-ZS ) 886 ES-ARS ) 885 Süllyesztett ház tûzvédelmi burkolattal K 90, K 90-es aknába is szerelhetõ ES-GB 0549 ES-GBK 04 ES-GUB 8 ES-GUBR 8 Süllyesztett ház tûzvédelem K 90, a K90-es aknán kívüli elhelyezésre ES-GDB 0554 ES-GDBK 046 ES-GUBA 84 ES-GUBA 84 ES-ARS ) 885 Süllyesztett ház tûzvédelmi burkolattal K 90, K 90-es aknába is szerelhetõ mádodhelyiség csatlakozó balra mádodhelyiség csatlakozó jobbra ES-GBZR 0547 ES-GBZRR 0548 ES-GUBZ 85 ES-GUBZR 87 ES-GUBRZ 86 ES-GUBRZR 88 Süllyesztett ház tûzvédelem K 90, a K90-es aknán kívüli elhelyezésre, második helyiség elszívási lehetõséggel ES-GDBZR 0554 ES-ZA 0455 ES-GUBA 84 ES-ZS ) 886 ES-GUBA 84 ES-ZS ) 886 ES-ARS ) 885 Falon kívüli ház ES-GA 59 ES-GAP 87 Falon kívüli ház K 90 tûzvédelemmel Falon kívüli ház K 90 K tûzvédelemmel ES Ventilátoregységek ES-GAB 590 ES-GAK 599 ) ES-ARS légterelõ hátsó kifúváshoz. ) ES-ZS második helyiség elszívás készlet: tartalma csonk és elszívó doboz. ES-GAPB 88 régi ES sorozat 008-ig Típus Típus Típus Típus ES-VE ES-V 60 8 ES-VE ES-V 00 8 ventilátoregység ventilátoregység ES-VE 60/0 055 két fokozattal ES-VEZ késleltetõ relével ES-VEZ 60/0 056 két fokozattal és késleltetéssel ES-VEI intervallum relével ES-VEB mozgásérzékelõvel ES-VEF nedvesség érzékelõvel ES-VEF 60/0 055 két fokozattal és npáraérzékelõvel Térfogatáram 60 m³/h ultrasilence sorozat ES-V 60/5 8 ES-V ES-V 60/5 89 ES-VC ES-VP ES-VF ES-VF 60/5 86 ÚJ! régi ES sorozat 008-ig ES-VE 00/60/40 04 három fokozattal ES-VEZ késleltetõ relével ES-VEZ 00/ két fokozattal és késleltetéssel ÚJ! ÚJ! Térfogatáram 00 m³/h intervallum relével jelenlét érzékelõvel ultrasilence sorozat ES-V 00/60/5 86 ES-V ES-V 00/60 84 ES-VC ES-VP ÚJ! ES Tartozékok régi ES sorozat 008-ig Típus Típus ultrasilence sorozat ES-ZA 0455 ES-ZS 886 második helyiség elszívó készlet ES-MH 058 ES-MHU 887 szerelõkeret ES-MB 888 szerelõ kengyel ES-VA 889 elõfali adapter ES-GU-hoz ES-WCS 89 WC-csésze elszívó csatlakozó készlet ES-ARS 885 égterelõ hátsó kifúváshoz ES-ZAS 884 második helyiség elszívó csonk ÚJ! Kamleithner Budapest Kft. 4 Budapest, Rákóczi Ferenc út 89. Tel.: Fax.: iroda@helios.hu Copyright : Kamleithner Budapest Kft. és Helios Ventilatoren, VS-Schwenningen.ISO 900/000. A mûszaki adatok változtatásának jogát fenntartjuk. ES 009/
