1 Layher Allround állvány Az egyszerűen sokoldalú társ az építkezésen Allround állvány

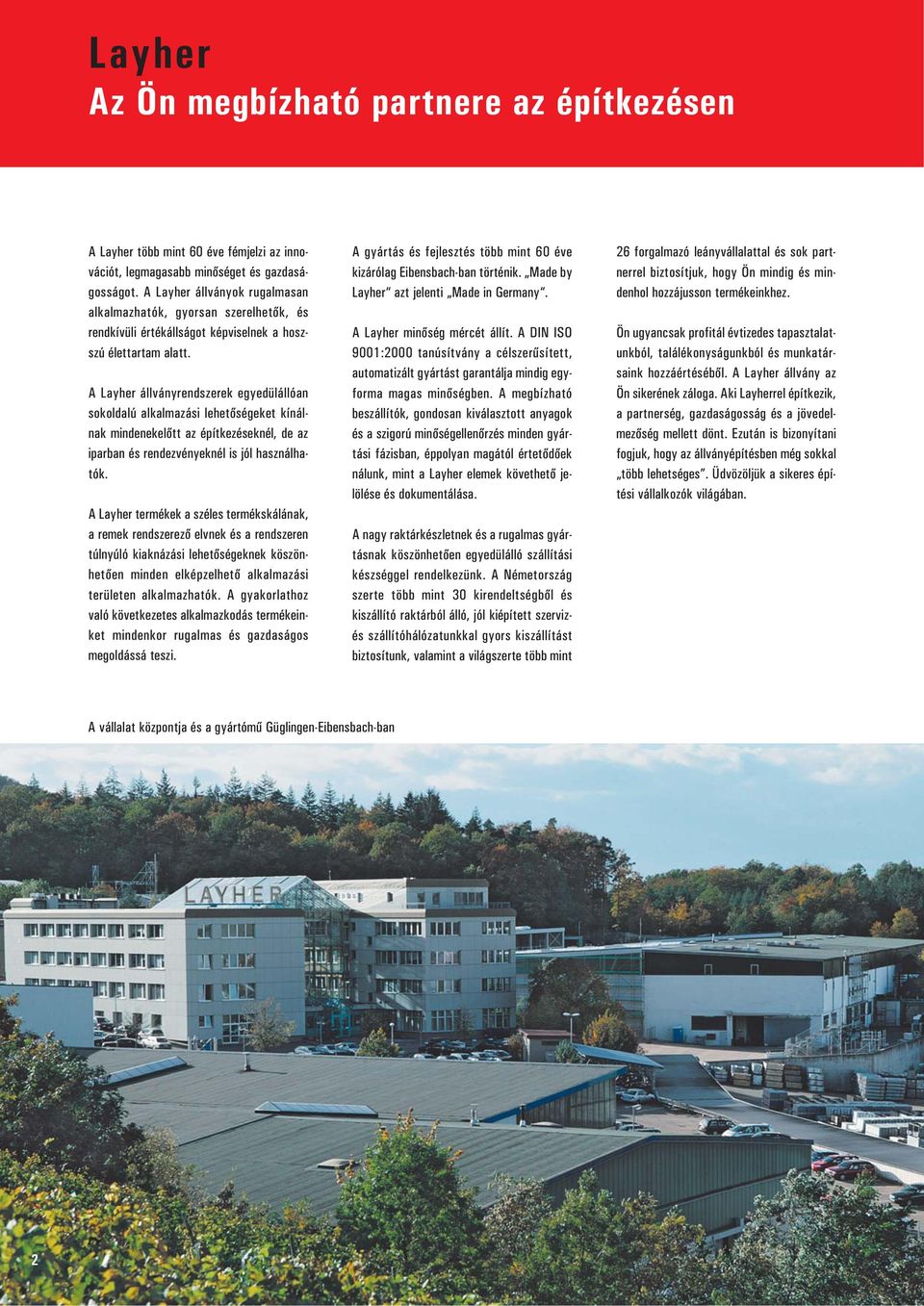

2 Layher Az Ön megbízható partnere az építkezésen A Layher több mint 60 éve fémjelzi az innovációt, legmagasabb minőséget és gazdaságosságot. A Layher állványok rugalmasan alkalmazhatók, gyorsan szerelhetők, és rendkívüli értékállságot képviselnek a hoszszú élettartam alatt. A Layher állványrendszerek egyedülállóan sokoldalú alkalmazási lehetőségeket kínálnak mindenekelőtt az építkezéseknél, de az iparban és rendezvényeknél is jól használhatók. A Layher termékek a széles termékskálának, a remek rendszerező elvnek és a rendszeren túlnyúló kiaknázási lehetőségeknek köszönhetően minden elképzelhető alkalmazási területen alkalmazhatók. A gyakorlathoz való következetes alkalmazkodás termékeinket mindenkor rugalmas és gazdaságos megoldássá teszi. A gyártás és fejlesztés több mint 60 éve kizárólag Eibensbach-ban történik. Made by Layher azt jelenti Made in Germany. A Layher minőség mércét állít. A DIN ISO 9001:2000 tanúsítvány a célszerűsített, automatizált gyártást garantálja mindig egyforma magas minőségben. A megbízható beszállítók, gondosan kiválasztott anyagok és a szigorú minőségellenőrzés minden gyártási fázisban, éppolyan magától értetődőek nálunk, mint a Layher elemek követhető jelölése és dokumentálása. A nagy raktárkészletnek és a rugalmas gyártásnak köszönhetően egyedülálló szállítási készséggel rendelkezünk. A Németország szerte több mint 30 kirendeltségből és kiszállító raktárból álló, jól kiépített szervizés szállítóhálózatunkkal gyors kiszállítást biztosítunk, valamint a világszerte több mint 26 forgalmazó leányvállalattal és sok partnerrel biztosítjuk, hogy Ön mindig és mindenhol hozzájusson termékeinkhez. Ön ugyancsak profitál évtizedes tapasztalatunkból, találékonyságunkból és munkatársaink hozzáértéséből. A Layher állvány az Ön sikerének záloga. Aki Layherrel építkezik, a partnerség, gazdaságosság és a jövedelmezőség mellett dönt. Ezután is bizonyítani fogjuk, hogy az állványépítésben még sokkal több lehetséges. Üdvözöljük a sikeres építési vállalkozók világában. A vállalat központja és a gyártómű Güglingen-Eibensbach-ban 2

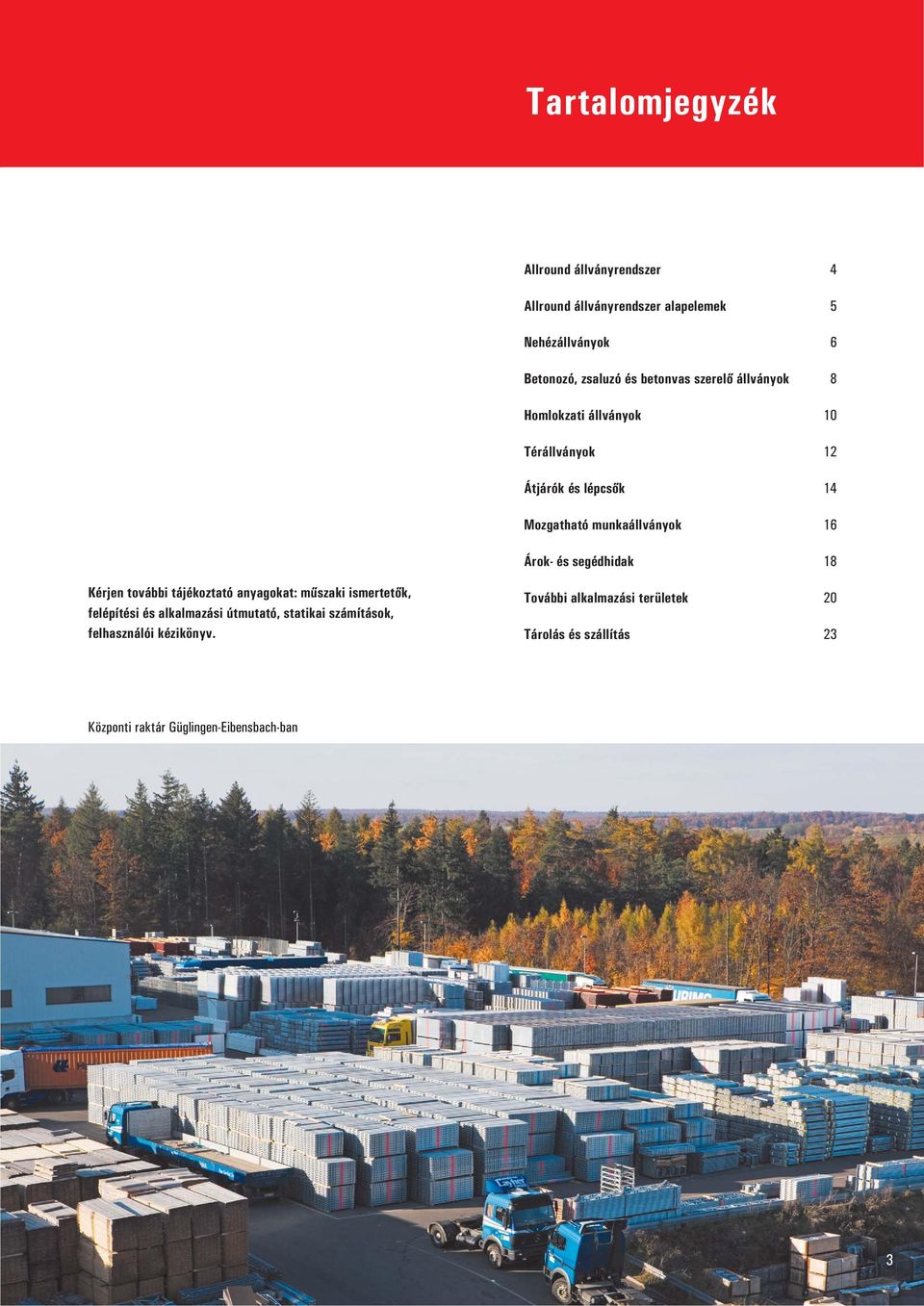

3 Tartalomjegyzék Allround állványrendszer 4 Allround állványrendszer alapelemek 5 Nehézállványok 6 Betonozó, zsaluzó és betonvas szerelő állványok 8 Homlokzati állványok 10 Térállványok 12 Átjárók és lépcsők 14 Mozgatható munkaállványok 16 Árok- és segédhidak 18 Kérjen további tájékoztató anyagokat: műszaki ismertetők, felépítési és alkalmazási útmutató, statikai számítások, felhasználói kézikönyv. További alkalmazási területek 20 Tárolás és szállítás 23 Központi raktár Güglingen-Eibensbach-ban 3

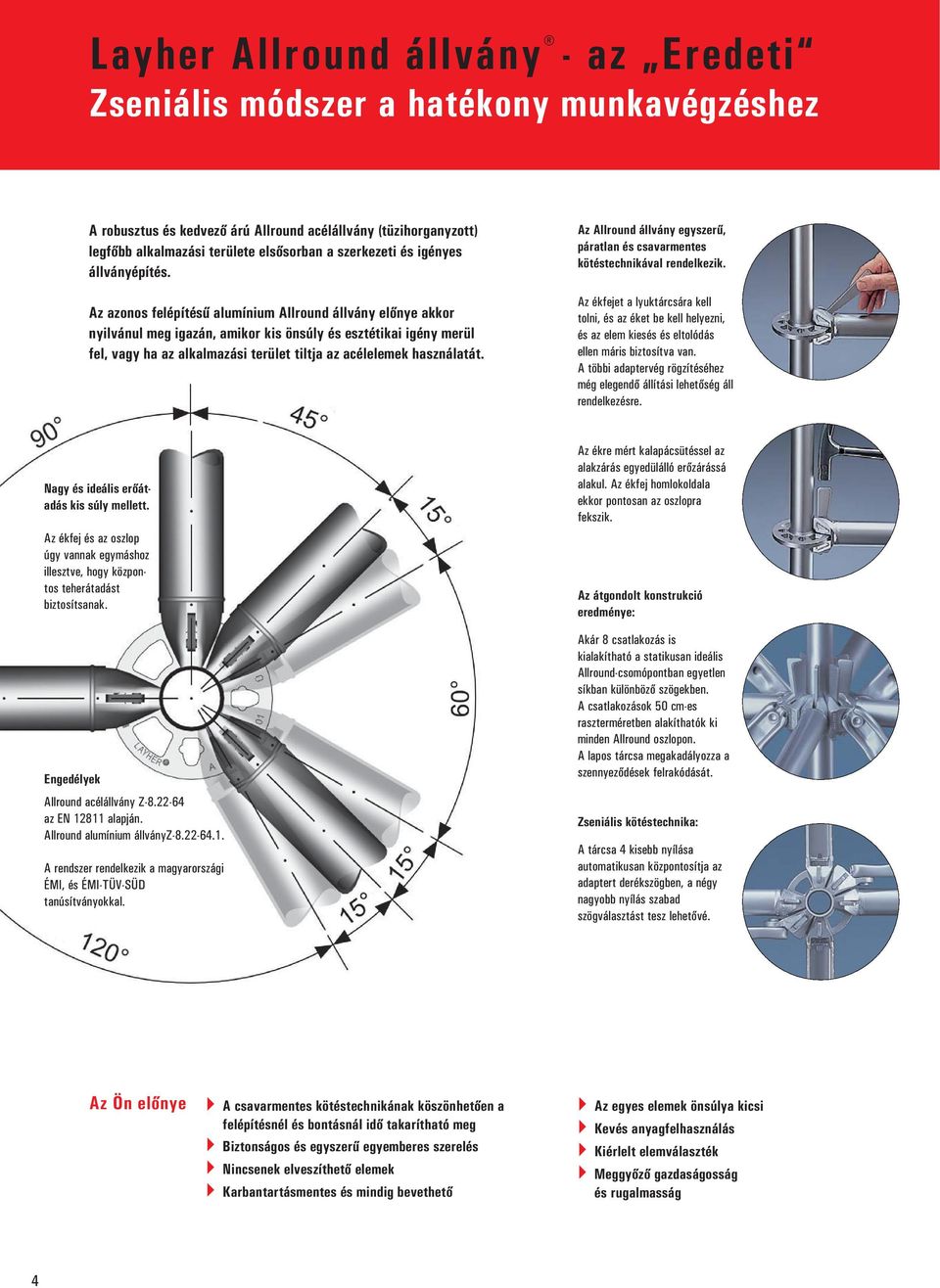

4 Layher Allround állvány - az Eredeti Zseniális módszer a hatékony munkavégzéshez A robusztus és kedvező árú Allround acélállvány (tüzihorganyzott) legfőbb alkalmazási területe elsősorban a szerkezeti és igényes állványépítés. Az azonos felépítésű alumínium Allround állvány előnye akkor nyilvánul meg igazán, amikor kis önsúly és esztétikai igény merül fel, vagy ha az alkalmazási terület tiltja az acélelemek használatát. Az Allround állvány egyszerű, páratlan és csavarmentes kötéstechnikával rendelkezik. Az ékfejet a lyuktárcsára kell tolni, és az éket be kell helyezni, és az elem kiesés és eltolódás ellen máris biztosítva van. A többi adaptervég rögzítéséhez még elegendő állítási lehetőség áll rendelkezésre. Nagy és ideális erőátadás kis súly mellett. Az ékfej és az oszlop úgy vannak egymáshoz illesztve, hogy központos teherátadást biztosítsanak. Engedélyek Allround acélállvány Z az EN alapján. Allround alumínium állványz A rendszer rendelkezik a magyarországi ÉMI, és ÉMI-TÜV-SÜD tanúsítványokkal. Az ékre mért kalapácsütéssel az alakzárás egyedülálló erőzárássá alakul. Az ékfej homlokoldala ekkor pontosan az oszlopra fekszik. Az átgondolt konstrukció eredménye: Akár 8 csatlakozás is kialakítható a statikusan ideális Allround-csomópontban egyetlen síkban különböző szögekben. A csatlakozások 50 cm-es raszterméretben alakíthatók ki minden Allround oszlopon. A lapos tárcsa megakadályozza a szennyeződések felrakódását. Zseniális kötéstechnika: A tárcsa 4 kisebb nyílása automatikusan központosítja az adaptert derékszögben, a négy nagyobb nyílás szabad szögválasztást tesz lehetővé. Az Ön előnye } A csavarmentes kötéstechnikának köszönhetően a felépítésnél és bontásnál idő takarítható meg } Biztonságos és egyszerű egyemberes szerelés } Nincsenek elveszíthető elemek } Karbantartásmentes és mindig bevethető } Az egyes elemek önsúlya kicsi } Kevés anyagfelhasználás } Kiérlelt elemválaszték } Meggyőző gazdaságosság és rugalmasság 4

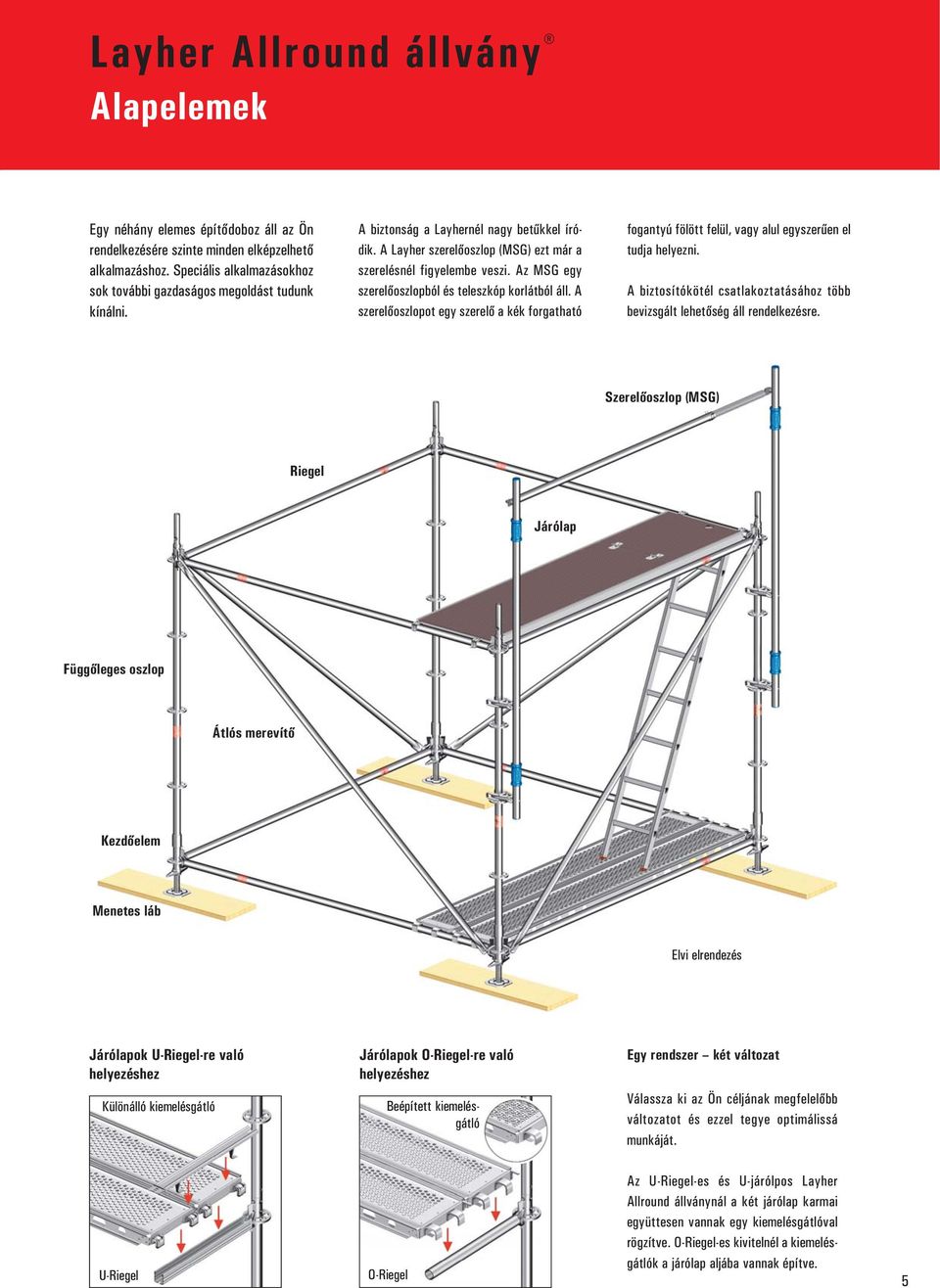

5 Layher Allround állvány Alapelemek Egy néhány elemes építődoboz áll az Ön rendelkezésére szinte minden elképzelhető alkalmazáshoz. Speciális alkalmazásokhoz sok további gazdaságos megoldást tudunk kínálni. A biztonság a Layhernél nagy betűkkel íródik. A Layher szerelőoszlop (MSG) ezt már a szerelésnél figyelembe veszi. Az MSG egy szerelőoszlopból és teleszkóp korlátból áll. A szerelőoszlopot egy szerelő a kék forgatható fogantyú fölött felül, vagy alul egyszerűen el tudja helyezni. A biztosítókötél csatlakoztatásához több bevizsgált lehetőség áll rendelkezésre. Szerelőoszlop (MSG) Riegel Járólap Függőleges oszlop Átlós merevítő Kezdőelem Menetes láb Elvi elrendezés Járólapok U-Riegel-re való helyezéshez Járólapok O-Riegel-re való helyezéshez Egy rendszer két változat Különálló kiemelésgátló Beépített kiemelésgátló Válassza ki az Ön céljának megfelelőbb változatot és ezzel tegye optimálissá munkáját. U-Riegel O-Riegel Az U-Riegel-es és U-járólpos Layher Allround állványnál a két járólap karmai együttesen vannak egy kiemelésgátlóval rögzítve. O-Riegel-es kivitelnél a kiemelésgátlók a járólap aljába vannak építve. 5

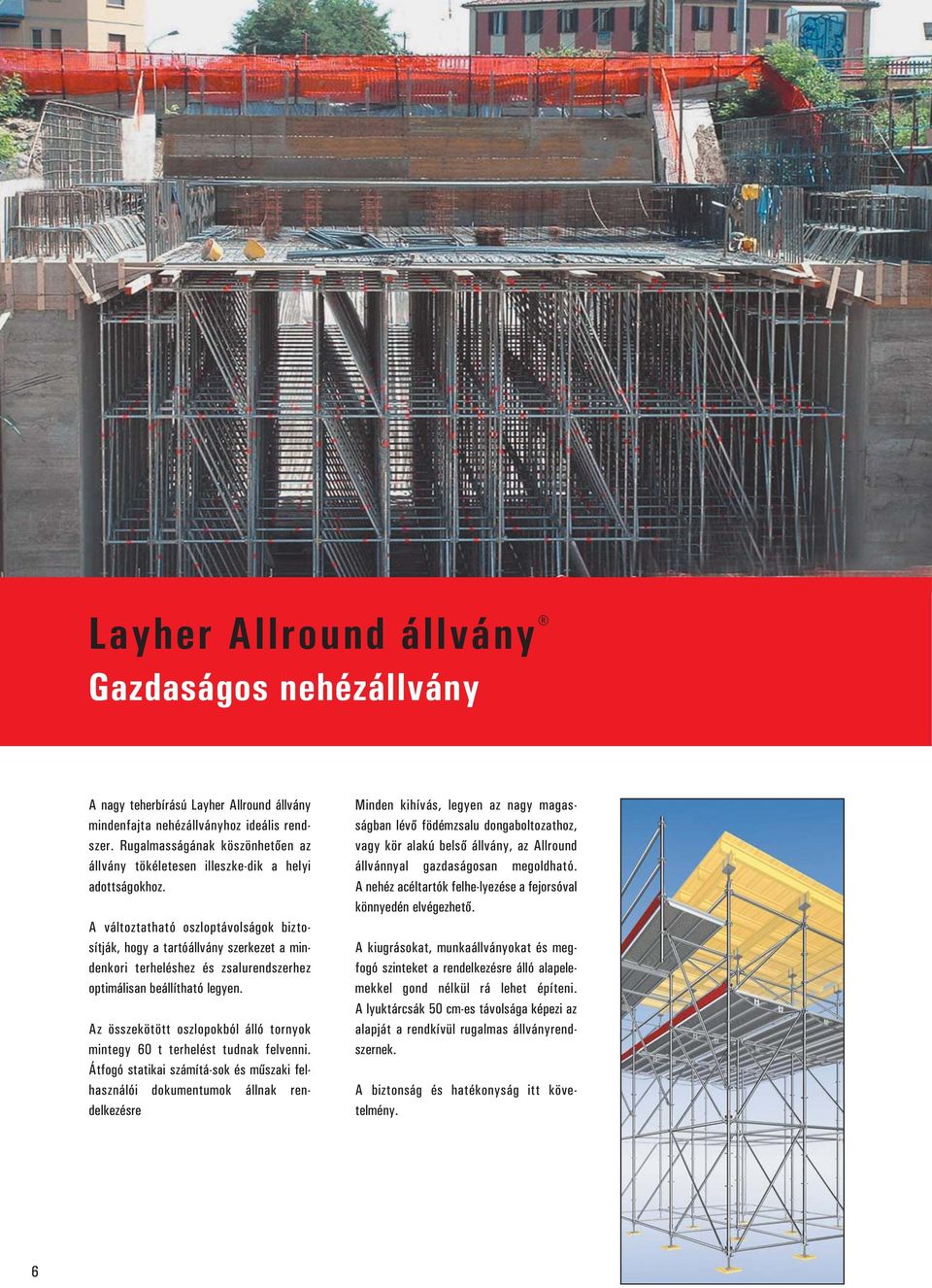

6 Layher Allround állvány Gazdaságos nehézállvány A nagy teherbírású Layher Allround állvány mindenfajta nehézállványhoz ideális rendszer. Rugalmasságának köszönhetően az állvány tökéletesen illeszke-dik a helyi adottságokhoz. A változtatható oszloptávolságok biztosítják, hogy a tartóállvány szerkezet a mindenkori terheléshez és zsalurendszerhez optimálisan beállítható legyen. Az összekötött oszlopokból álló tornyok mintegy 60 t terhelést tudnak felvenni. Átfogó statikai számítá-sok és műszaki felhasználói dokumentumok állnak rendelkezésre Minden kihívás, legyen az nagy magasságban lévő födémzsalu dongaboltozathoz, vagy kör alakú belső állvány, az Allround állvánnyal gazdaságosan megoldható. A nehéz acéltartók felhe-lyezése a fejorsóval könnyedén elvégezhető. A kiugrásokat, munkaállványokat és megfogó szinteket a rendelkezésre álló alapelemekkel gond nélkül rá lehet építeni. A lyuktárcsák 50 cm-es távolsága képezi az alapját a rendkívül rugalmas állványrendszernek. A biztonság és hatékonyság itt követelmény. 6

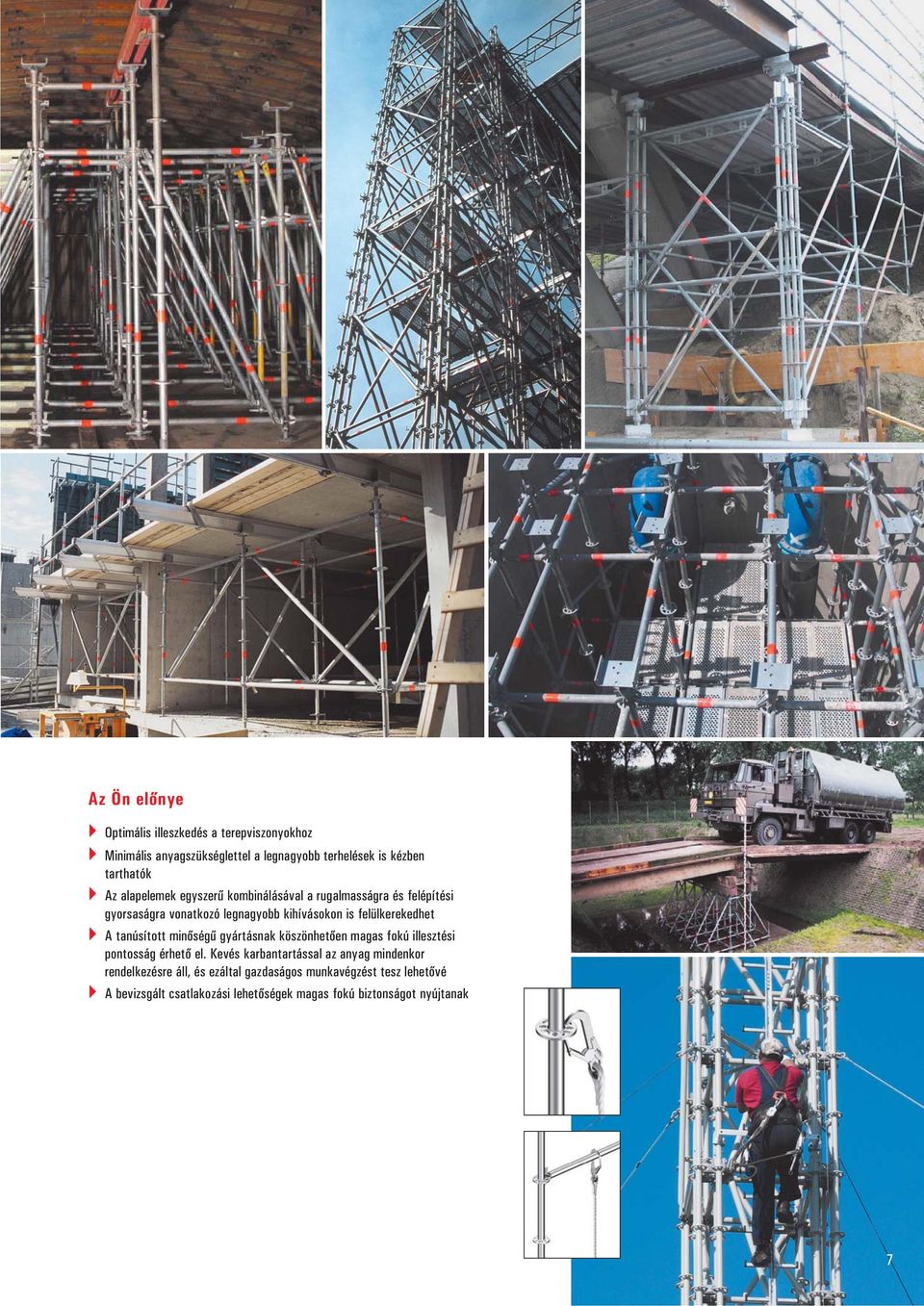

7 Az Ön előnye } Optimális illeszkedés a terepviszonyokhoz } Minimális anyagszükséglettel a legnagyobb terhelések is kézben tarthatók } Az alapelemek egyszerű kombinálásával a rugalmasságra és felépítési gyorsaságra vonatkozó legnagyobb kihívásokon is felülkerekedhet } A tanúsított minőségű gyártásnak köszönhetően magas fokú illesztési pontosság érhető el. Kevés karbantartással az anyag mindenkor rendelkezésre áll, és ezáltal gazdaságos munkavégzést tesz lehetővé } A bevizsgált csatlakozási lehetőségek magas fokú biztonságot nyújtanak 7

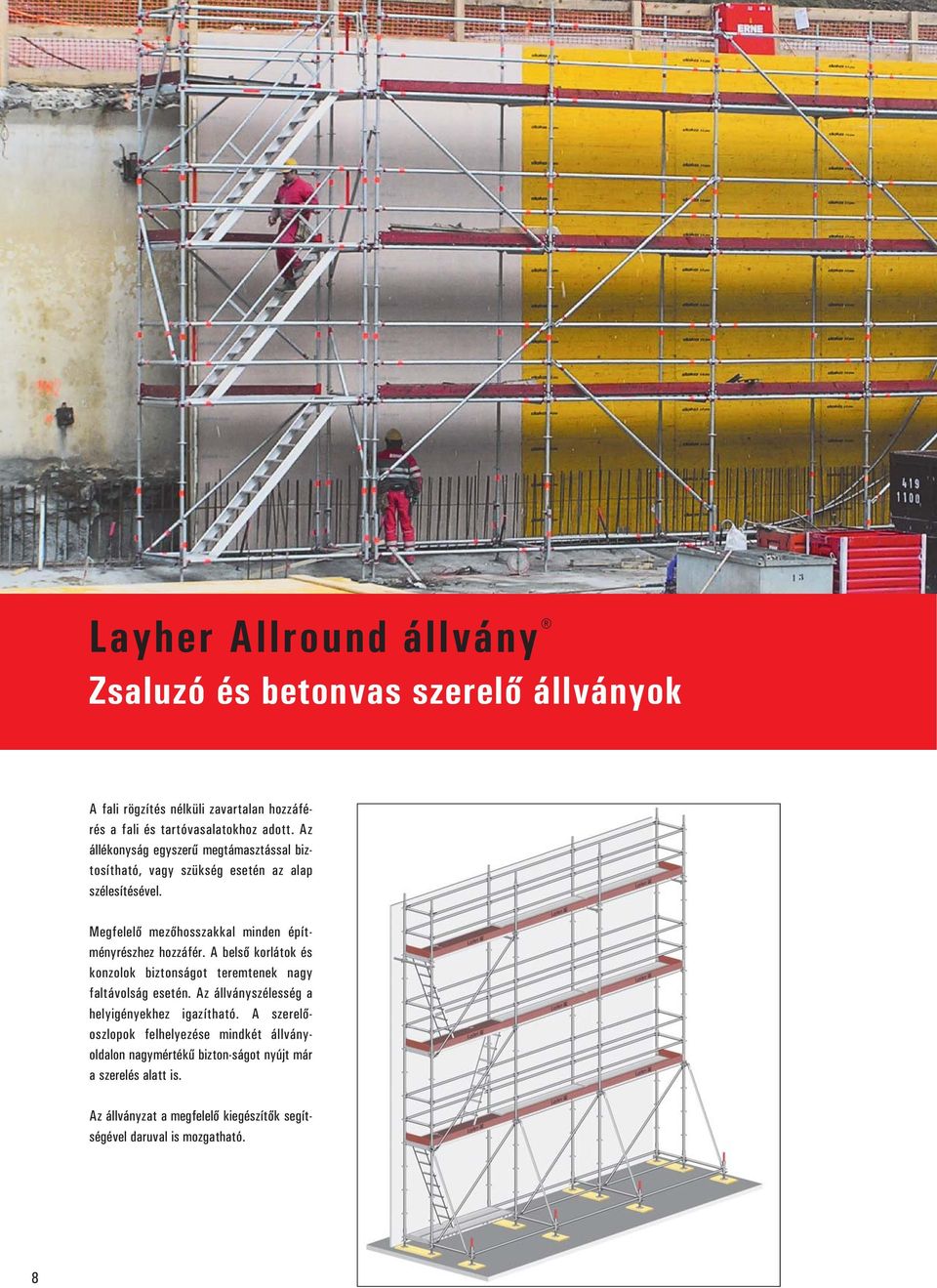

8 Layher Allround állvány Zsaluzó és betonvas szerelő állványok A fali rögzítés nélküli zavartalan hozzáférés a fali és tartóvasalatokhoz adott. Az állékonyság egyszerű megtámasztással biztosítható, vagy szükség esetén az alap szélesítésével. Megfelelő mezőhosszakkal minden építményrészhez hozzáfér. A belső korlátok és konzolok biztonságot teremtenek nagy faltávolság esetén. Az állványszélesség a helyigényekhez igazítható. A szerelőoszlopok felhelyezése mindkét állványoldalon nagymértékű bizton-ságot nyújt már a szerelés alatt is. Az állványzat a megfelelő kiegészítők segítségével daruval is mozgatható. 8

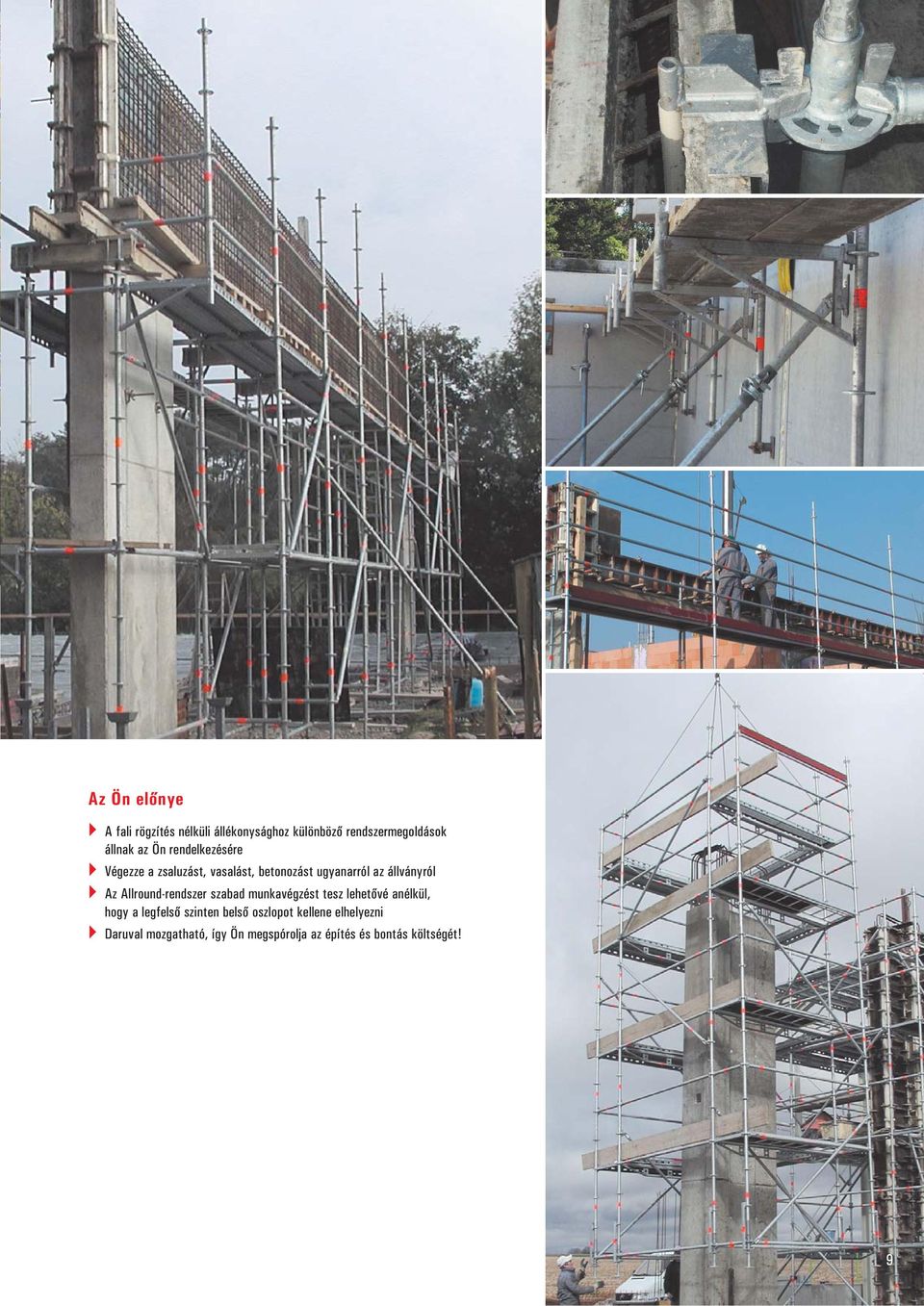

9 Az Ön előnye } A fali rögzítés nélküli állékonysághoz különböző rendszermegoldások állnak az Ön rendelkezésére } Végezze a zsaluzást, vasalást, betonozást ugyanarról az állványról } Az Allround-rendszer szabad munkavégzést tesz lehetővé anélkül, hogy a legfelső szinten belső oszlopot kellene elhelyezni } Daruval mozgatható, így Ön megspórolja az építés és bontás költségét! 9

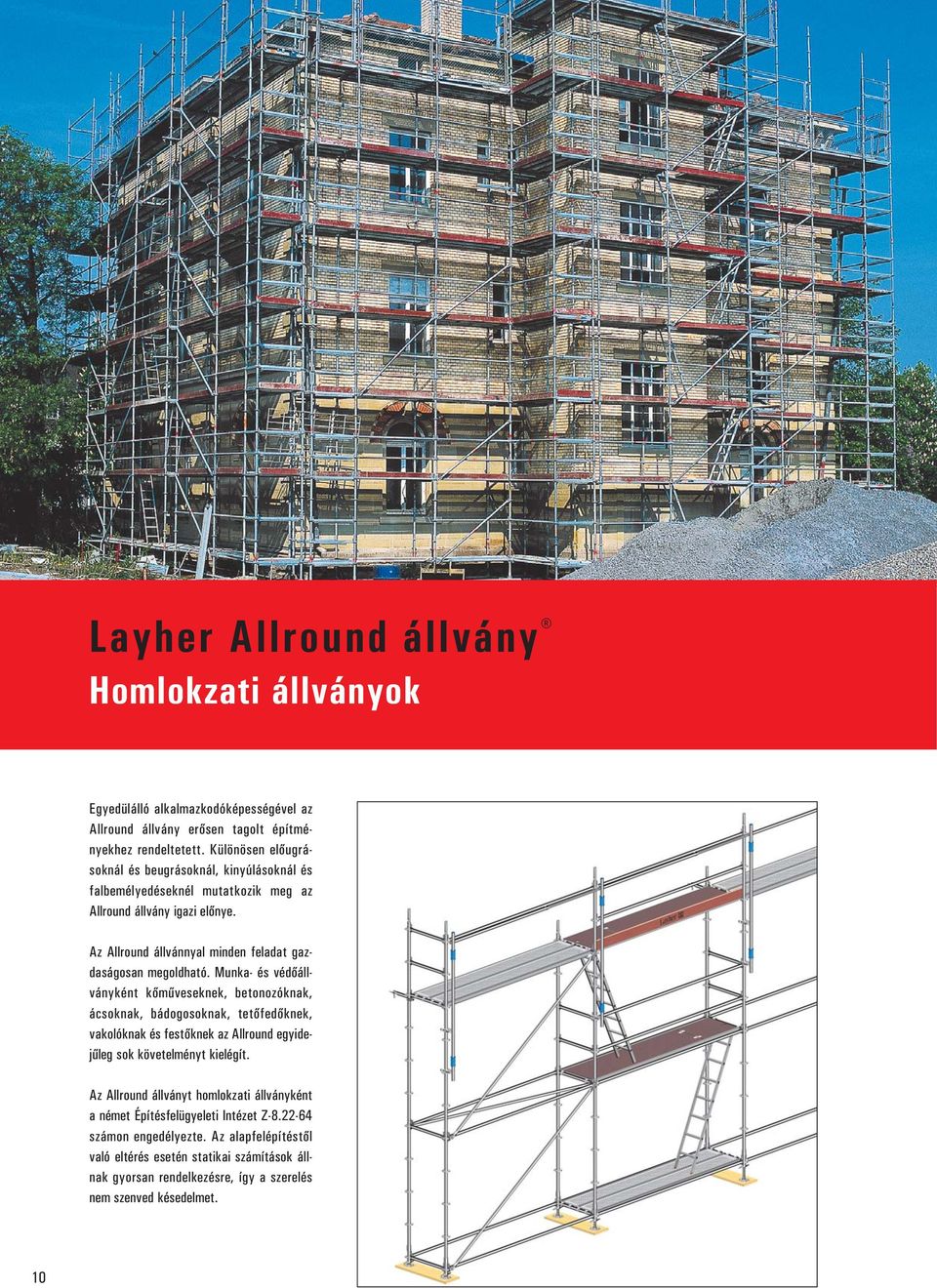

10 Layher Allround állvány Homlokzati állványok Egyedülálló alkalmazkodóképességével az Allround állvány erősen tagolt építményekhez rendeltetett. Különösen előugrásoknál és beugrásoknál, kinyúlásoknál és falbemélyedéseknél mutatkozik meg az Allround állvány igazi előnye. Az Allround állvánnyal minden feladat gazdaságosan megoldható. Munka- és védőállványként kőműveseknek, betonozóknak, ácsoknak, bádogosoknak, tetőfedőknek, vakolóknak és festőknek az Allround egyidejűleg sok követelményt kielégít. Az Allround állványt homlokzati állványként a német Építésfelügyeleti Intézet Z számon engedélyezte. Az alapfelépítéstől való eltérés esetén statikai számítások állnak gyorsan rendelkezésre, így a szerelés nem szenved késedelmet. 10

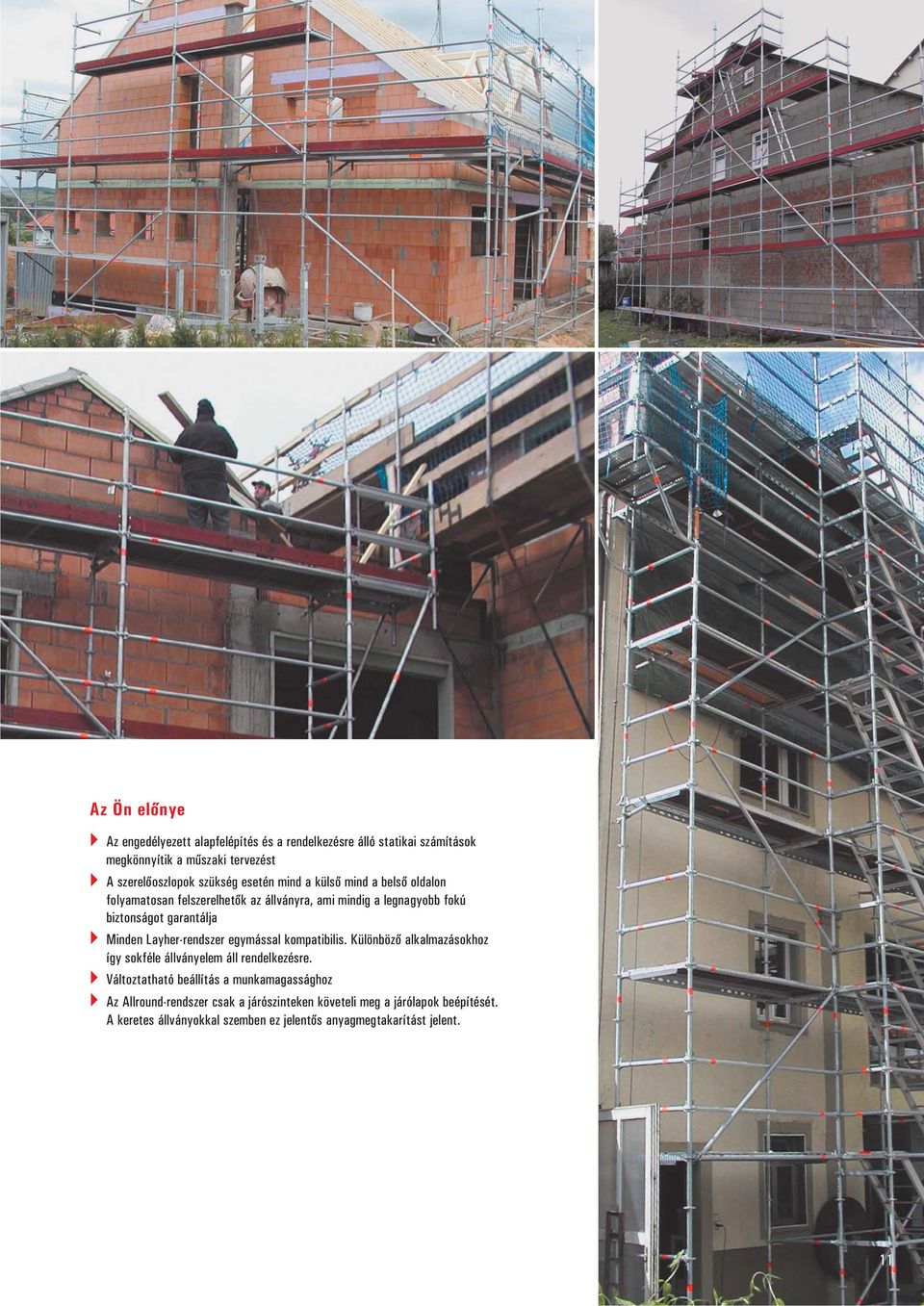

11 Az Ön előnye } Az engedélyezett alapfelépítés és a rendelkezésre álló statikai számítások megkönnyítik a műszaki tervezést } A szerelőoszlopok szükség esetén mind a külső mind a belső oldalon folyamatosan felszerelhetők az állványra, ami mindig a legnagyobb fokú biztonságot garantálja } Minden Layher-rendszer egymással kompatibilis. Különböző alkalmazásokhoz így sokféle állványelem áll rendelkezésre. } Változtatható beállítás a munkamagassághoz } Az Allround-rendszer csak a járószinteken követeli meg a járólapok beépítését. A keretes állványokkal szemben ez jelentős anyagmegtakarítást jelent. 11

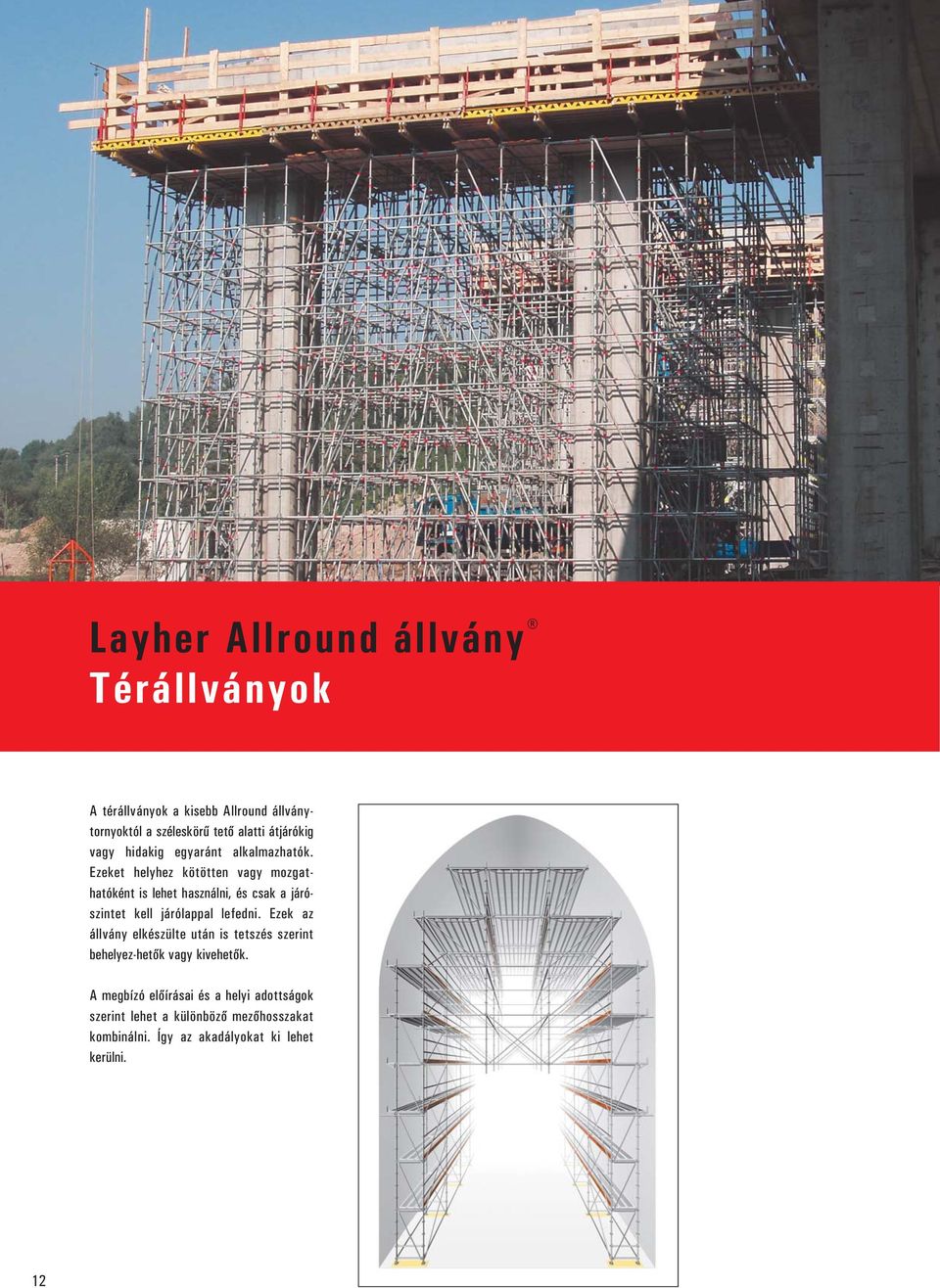

12 Layher Allround állvány Térállványok A térállványok a kisebb Allround állványtornyoktól a széleskörű tető alatti átjárókig vagy hidakig egyaránt alkalmazhatók. Ezeket helyhez kötötten vagy mozgathatóként is lehet használni, és csak a járószintet kell járólappal lefedni. Ezek az állvány elkészülte után is tetszés szerint behelyez-hetők vagy kivehetők. A megbízó előírásai és a helyi adottságok szerint lehet a különböző mezőhosszakat kombinálni. Így az akadályokat ki lehet kerülni. 12

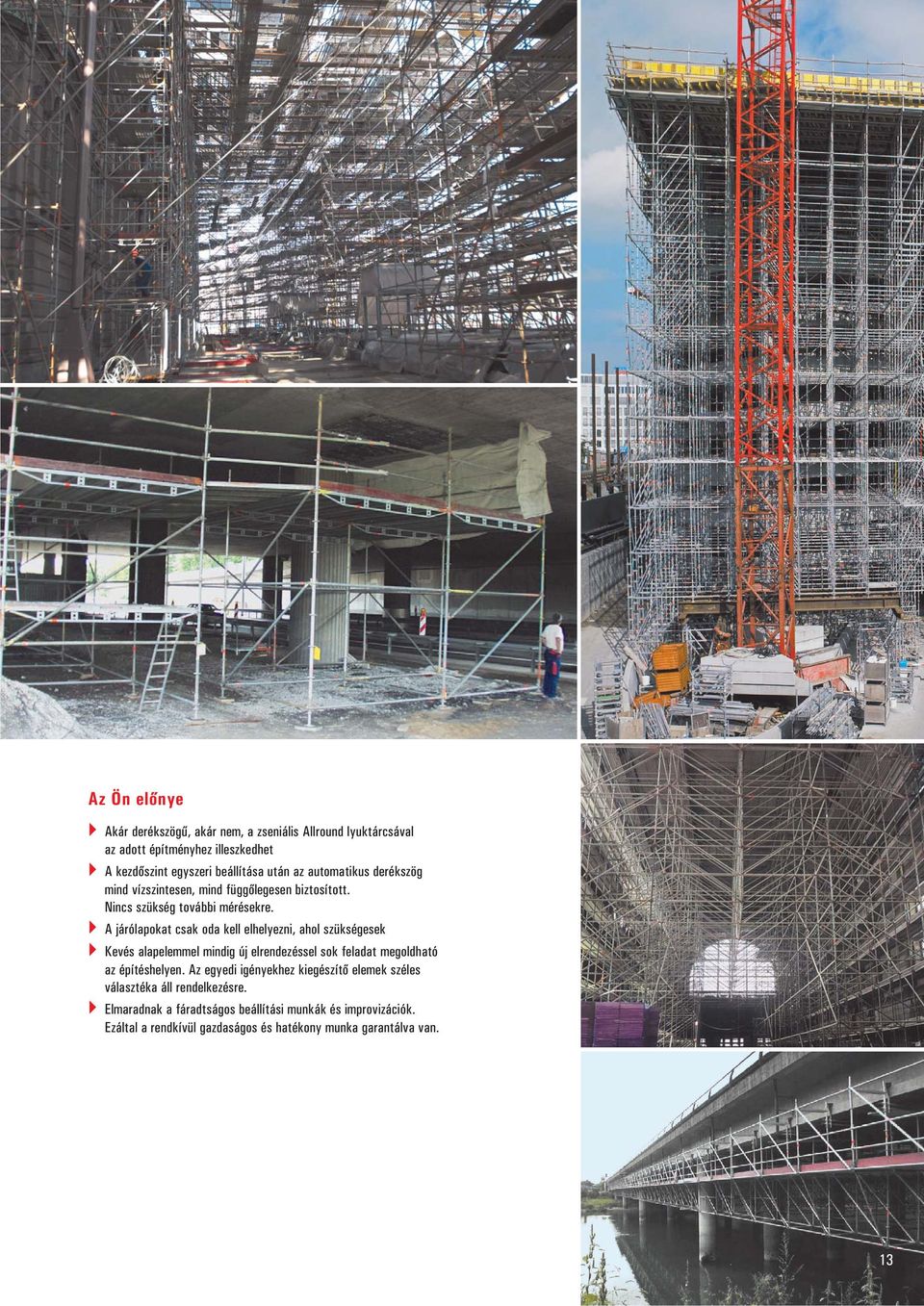

13 Az Ön előnye } Akár derékszögű, akár nem, a zseniális Allround lyuktárcsával az adott építményhez illeszkedhet } A kezdőszint egyszeri beállítása után az automatikus derékszög mind vízszintesen, mind függőlegesen biztosított. Nincs szükség további mérésekre. } A járólapokat csak oda kell elhelyezni, ahol szükségesek } Kevés alapelemmel mindig új elrendezéssel sok feladat megoldható az építéshelyen. Az egyedi igényekhez kiegészítő elemek széles választéka áll rendelkezésre. } Elmaradnak a fáradtságos beállítási munkák és improvizációk. Ezáltal a rendkívül gazdaságos és hatékony munka garantálva van. 13

14 Layher Allround állvány Átjárók és lépcsők A Layher programban minden célra megfelelő átjáró található. Az átjáróval rendelkező járólapok beépített létrával vagy anélkül belső átjáróként alkalmazhatóak. A könnyű egyrészes alumínium lépcső az állványon való kényelmes átjáráshoz gyorsan felszerelhető. A programot a különböző alkalmazási célokra és igényekre alkalmas lépcsőtornyok teszik teljessé. Az építménylépcső építési lépcsőként egyvagy többlakásos családi házakhoz készült. Az építési lépcsők és lépcsőtornyok párhuzamosan futó vagy ellentétesen futó szerkezetként használhatók. 14

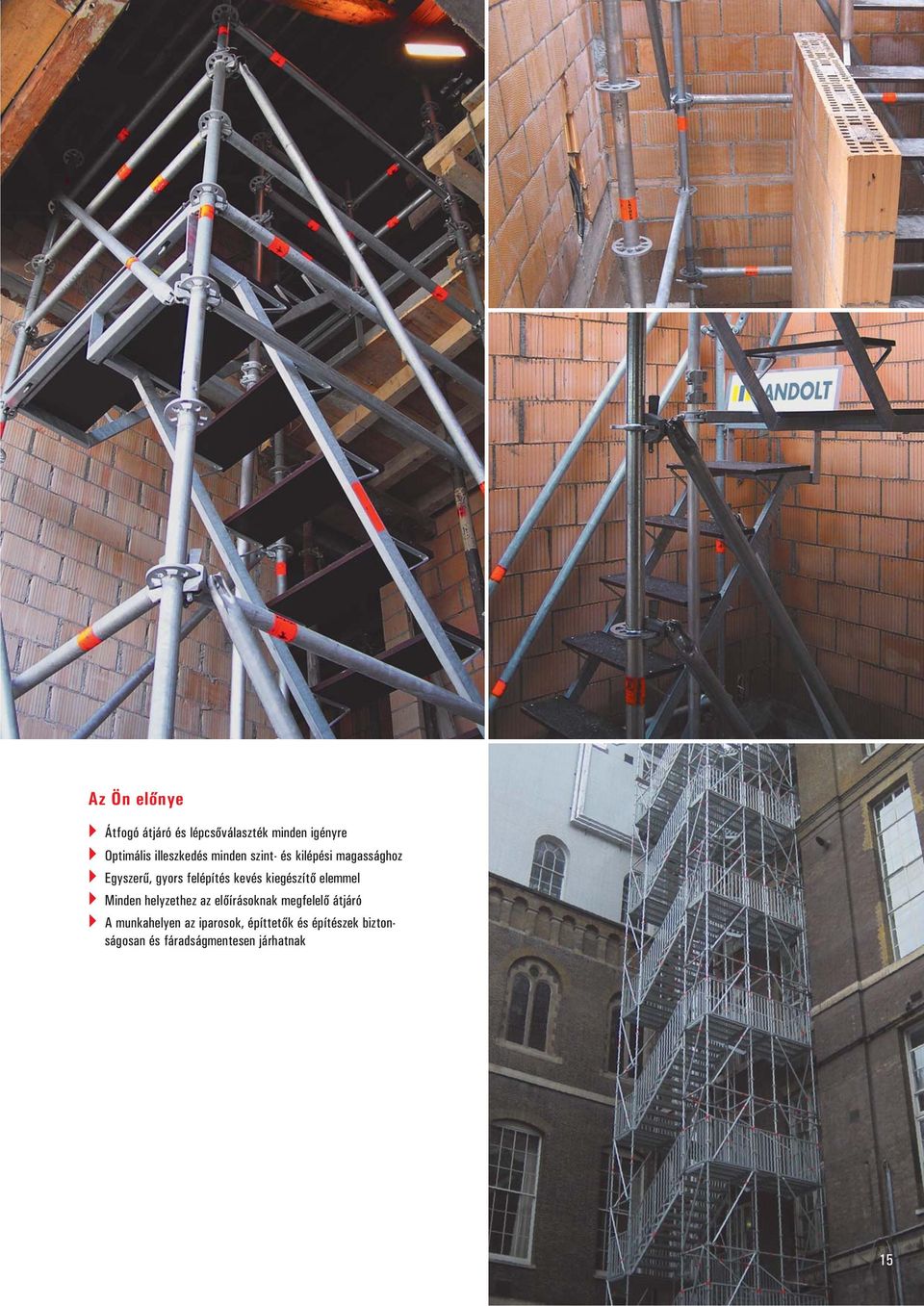

15 Az Ön előnye } Átfogó átjáró és lépcsőválaszték minden igényre } Optimális illeszkedés minden szint- és kilépési magassághoz } Egyszerű, gyors felépítés kevés kiegészítő elemmel } Minden helyzethez az előírásoknak megfelelő átjáró } A munkahelyen az iparosok, építtetők és építészek biztonságosan és fáradságmentesen járhatnak 11 15

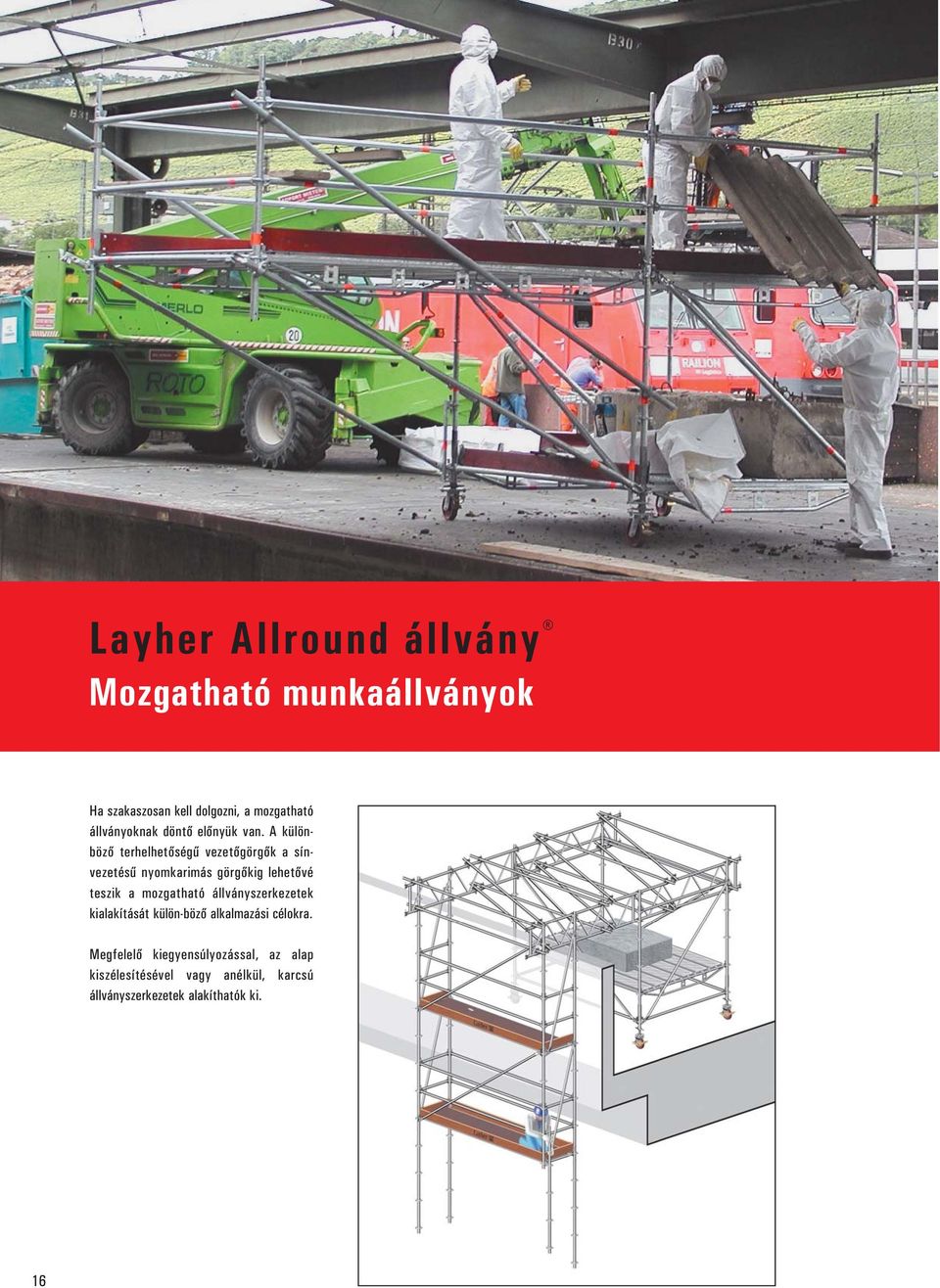

16 Layher Allround állvány Mozgatható munkaállványok Ha szakaszosan kell dolgozni, a mozgatható állványoknak döntő előnyük van. A különböző terhelhetőségű vezetőgörgők a sínvezetésű nyomkarimás görgőkig lehetővé teszik a mozgatható állványszerkezetek kialakítását külön-böző alkalmazási célokra. Megfelelő kiegyensúlyozással, az alap kiszélesítésével vagy anélkül, karcsú állványszerkezetek alakíthatók ki. 16

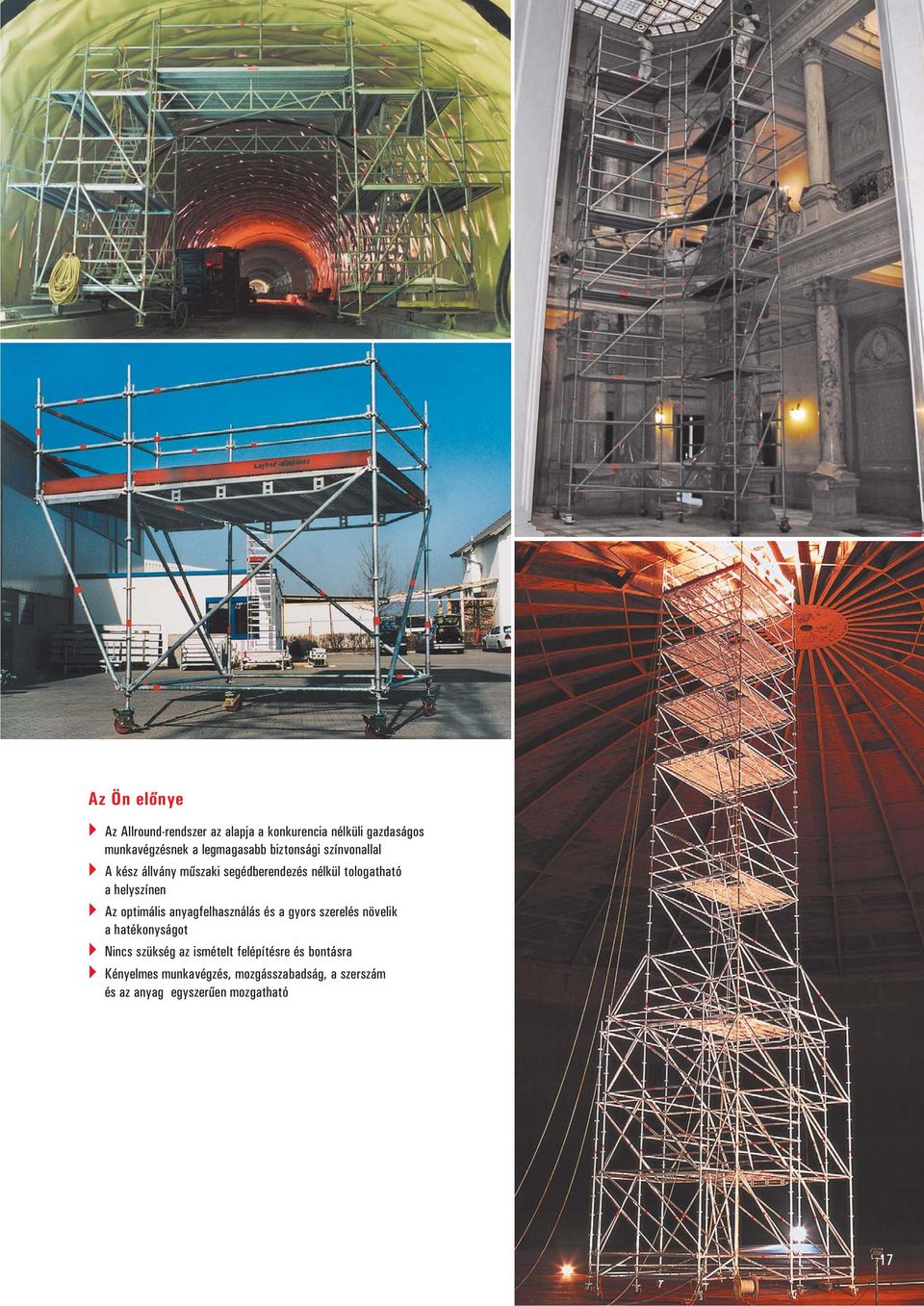

17 Az Ön előnye } Az Allround-rendszer az alapja a konkurencia nélküli gazdaságos munkavégzésnek a legmagasabb biztonsági színvonallal } A kész állvány műszaki segédberendezés nélkül tologatható a helyszínen } Az optimális anyagfelhasználás és a gyors szerelés növelik a hatékonyságot } Nincs szükség az ismételt felépítésre és bontásra } Kényelmes munkavégzés, mozgásszabadság, a szerszám és az anyag egyszerűen mozgatható 17

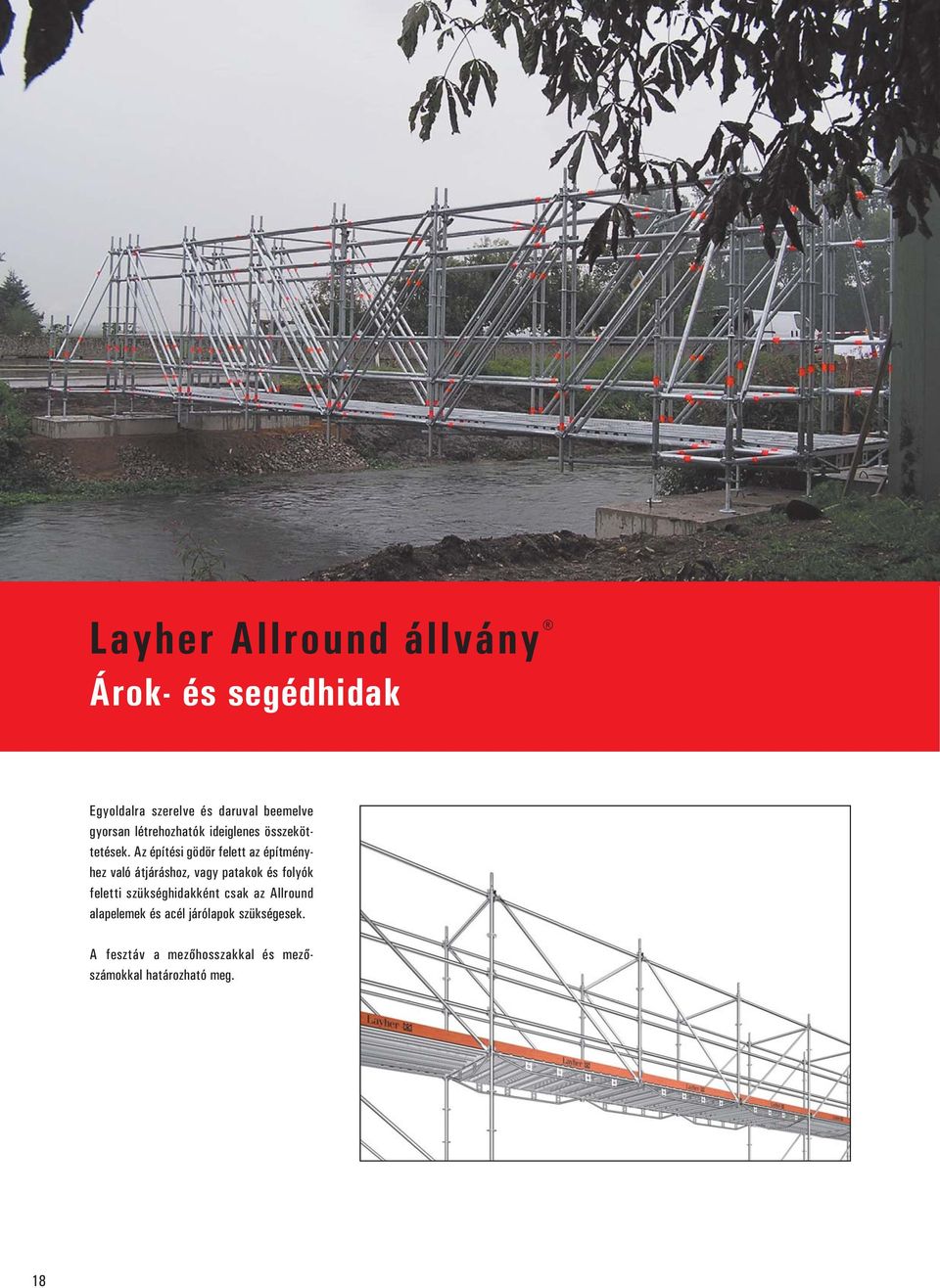

18 Layher Allround állvány Árok- és segédhidak Egyoldalra szerelve és daruval beemelve gyorsan létrehozhatók ideiglenes összeköttetések. Az építési gödör felett az építményhez való átjáráshoz, vagy patakok és folyók feletti szükséghidakként csak az Allround alapelemek és acél járólapok szükségesek. A fesztáv a mezőhosszakkal és mezőszámokkal határozható meg. 18

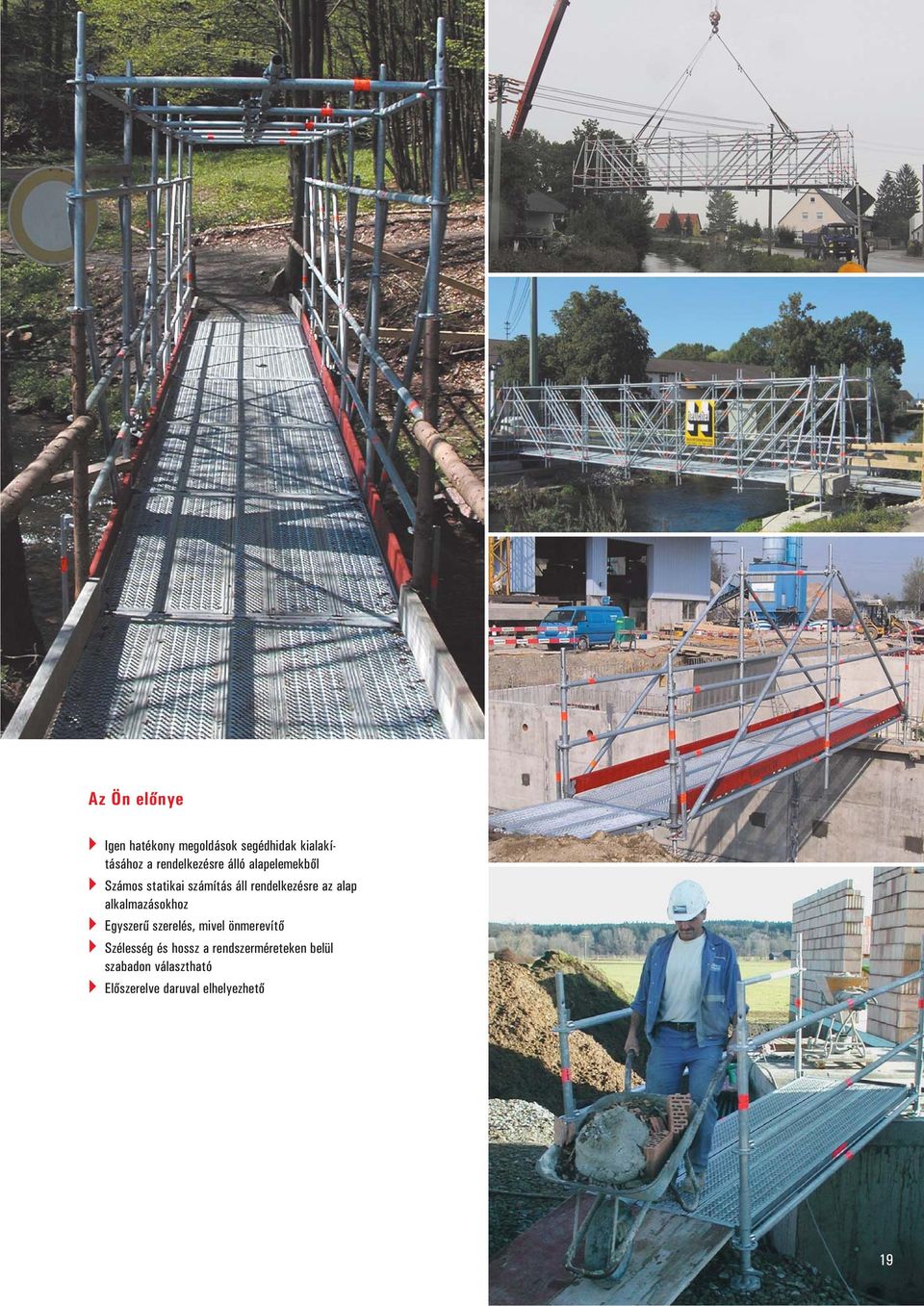

19 Az Ön előnye } Igen hatékony megoldások segédhidak kialakításához a rendelkezésre álló alapelemekből } Számos statikai számítás áll rendelkezésre az alap alkalmazásokhoz } Egyszerű szerelés, mivel önmerevítő } Szélesség és hossz a rendszerméreteken belül szabadon választható } Előszerelve daruval elhelyezhető 11 19

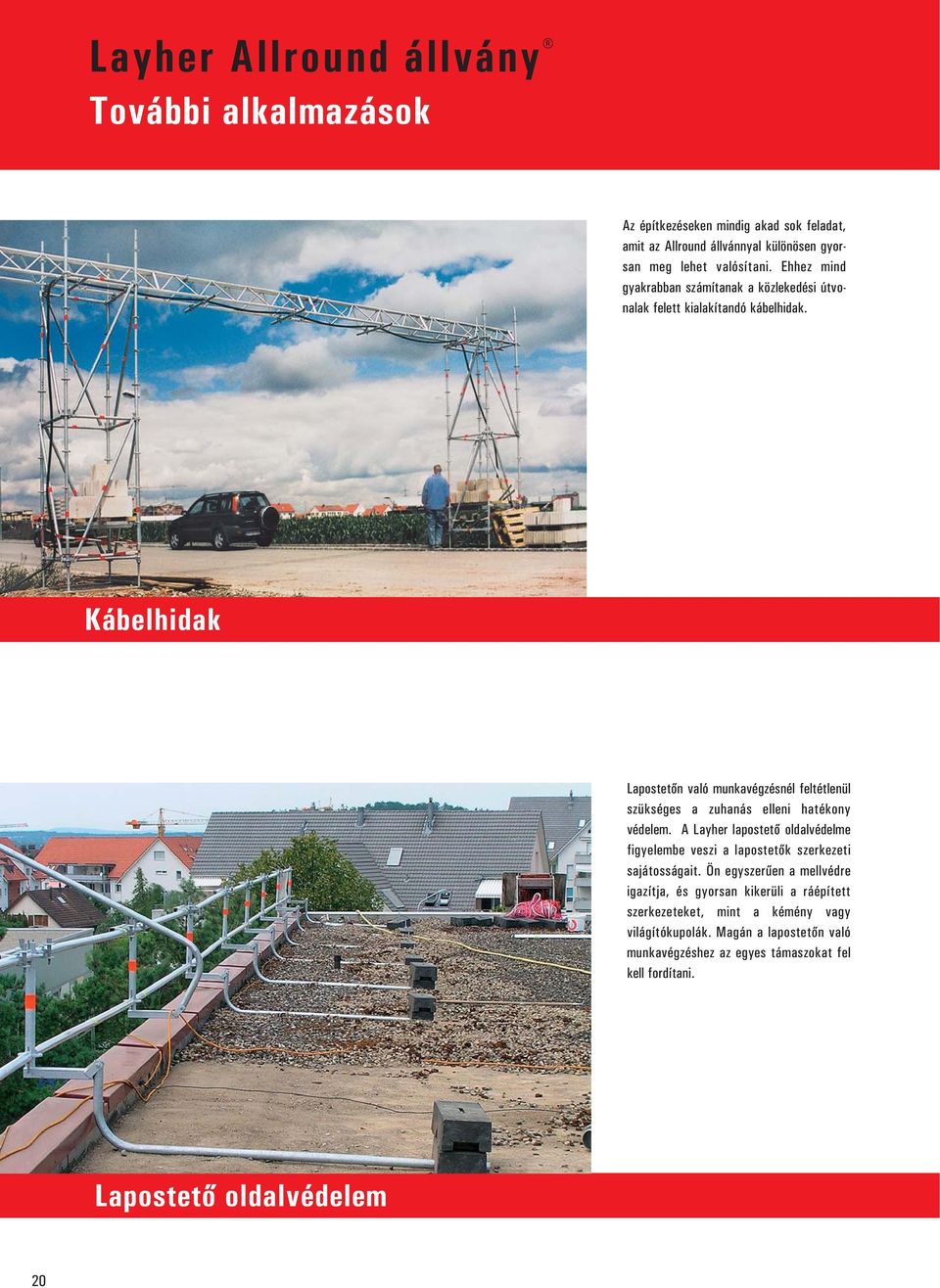

20 Layher Allround állvány További alkalmazások Az építkezéseken mindig akad sok feladat, amit az Allround állvánnyal különösen gyorsan meg lehet valósítani. Ehhez mind gyakrabban számítanak a közlekedési útvonalak felett kialakítandó kábelhidak. Kábelhidak Lapostetőn való munkavégzésnél feltétlenül szükséges a zuhanás elleni hatékony védelem. A Layher lapostető oldalvédelme figyelembe veszi a lapostetők szerkezeti sajátosságait. Ön egyszerűen a mellvédre igazítja, és gyorsan kikerüli a ráépített szerkezeteket, mint a kémény vagy világítókupolák. Magán a lapostetőn való munkavégzéshez az egyes támaszokat fel kell fordítani. Lapostető oldalvédelem 20

21 Építési és reklámtáblák A reklámtáblákhoz a különböző előírások szerinti szerkezetek gyorsan felszerelhetők. A terepadottságokhoz gond nélkül lehet hozzáigazítani. A helyi adottságoktól függően a szerkezetet ellensúllyal vagy alapozással lehet rögzíteni. Ideiglenes vagy tartós szerkezetek is megvalósíthatóak. Az átgondolt rendszermegoldások emelik az építési munkahely vagy a raktár megjelenését. Az ismétlődő szerkezetek növelik a gazdaságosságot. 21

22 Környzetvédelem Ha zajvédelmi intézkedésekről van szó rendezvényeknél vagy városon belüli építkezéseknél, mind gyakrabban kell gondoskodni a zaj- és por elleni védelemről. A Layher Protect-rendszer ezen feladatokra szolgál. Esztétikusan, mint egy homlokzat illeszkedik a városképbe. A Protect-rendszer még az azbeszteltávolításnál is megfelel a magas követelményeknek. Mindezen alkalmazásoknál az Allround állvány védőszerkezetként működik. 22

23 Layher Allround állvány Tárolás és szállítás A Layher tárolóállványok munkaerő- és költségtakarékos segédeszközök szerelésnél és leltározásnál is. Minden tárolóállvány a gyakorlati tapasztalatok alapján lett kifejlesztve. A megrakott tárolóállványok daruval vagy villástargoncával mozgathatók. Egymásra rakhatók és így tárolási és szállítási területet takarítanak meg. Minden rendszerelem szállítható az állványtárolón. A kisebb elemekhez a dobozos csőtároló felel meg legjobban. Az üres tárolók az alapkeretre rögzített csövekkel különösen kevés helyet igényelnek. 23
