JÁRMŰIPARI ÖNTÉSZETI AL-SI ÖTVÖZETEK TULAJDONSÁGAINAK VIZSGÁLATA

Átírás

1 MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR KERPLEY ANTAL ANYAGTUDOMÁNYOK ÉS TECHNOLÓGIÁK DOKTORI ISKOLA JÁRMŰIPARI ÖNTÉSZETI AL-SI ÖTVÖZETEK TULAJDONSÁGAINAK VIZSGÁLATA Ph.D. értekezés tézisei Szombatfalvy Anna okleveles kohómérnök Tudományos vezető: Dr. Dúl Jenő egyetemi docens Miskolc 2012.

2 1. BEVEZETÉS, CÉLKITŰZÉSEK Az alumíniumöntvények felértékelődésének szerepe a járműipar igényeiben keresendő. Az autógyártók versenyfutásának egyik tényezője az autók súlyának csökkentése. A súlycsökkentés megvalósítható, ha az acél- és vasöntvényeket alumíniumöntvényekre cserélik. Ez nagy sorozatú és pontosságú gyártást igényel, amelyet a nyomásos- és kokillaöntéssel lehet kielégíteni. A két öntési technológia más-más igényeknek tud megfelelni. A nyomásos öntvények vékonyfalúak és szívóssági tulajdonságaik is korlátozottak. A kokillaöntészet szerepe igen jelentős olyan öntvények esetében, ahol magasabb szívóssági és tömörségre vonatkozó követelményeket írnak elő. Az autóipar számára a növekvő igényeket kokilla-öntési eljárással meg lehet valósítani. Ezen öntési módszernél szükség van a gyártás optimalizálására, mert nagyon sok tényező játszik közre, amelyet az optimalizáció érdekében vizsgálni kell. Az autóipari beszállítóknak egyre inkább szembe kell nézniük azzal a ténnyel, hogy az autógyárak elsődleges célja a minél nagyobb teljesítményű, de minél kisebb tömegű alkatrészek kifejlesztése. A gépjárművek fontos alkatrésze az Al-ötvözetből kokillába öntött biztonsági alkatrészek (fékház, főfékhenger, lengőkar, felfüggesztő, stb.). A járműipari alkatrész-előállítás területén csúcstechnológiai szintű gyártás folyik. A járműipari biztonsági alkatrész öntvényekkel szemben támasztott követelmények szerint belső folytonossági hibáktól, gázporozitástól, fogyási üregtől és lunkertől mentesek kell legyenek, és emellett kimagasló szilárdsági tulajdonságokkal kell rendelkezniük. A kimagasló szilárdsági követelmények eléréséhez azonban folyamatos technológiai fejlesztés, magas szintű gyártási fegyelem szükséges. Az Al-ötvözetből kokillába öntött biztonsági öntvények inhomogén szövetszerkezetűek, a szilárdsági tulajdonságaik a kristályosodás közben kialakult szemcsék méretétől, eloszlásától, valamint a folytonossági hibának számító gáz-és nemfémes zárványok szilárdság-csökkentő hatásától függ. A disszertációm célja az öntészeti AlSi-olvadékok gáztartalmának és zárványtartalmának vizsgálata, a vizsgálati módszerek áttekintése és az öntödei körülmények közötti technológiai hatások kimutatása. Mivel a zárványtartalom a tapasztalatok szerint összefügg az AlSiolvadékok gáztalanító és szerkezetfinomító kezelésével, a vizsgálataim ezeknek a hatása kimutatására és a zárványok csökkentési lehetőségeinek vizsgálatára is irányultak. A kísérletek oka az, hogy a szakirodalom és a nemzetközi szakma véleménye szerint jelenleg nincs alkalmas módszer a zárványosság kimutatására ezért az olvadék zárványtartalmának csökkentésénél is csak útkeresés folyik egyelőre. 2

3 A jelenlegi vizsgálati módszerek (Prefil, PoDFA, LIMCA) közül a Prefil ad eredményt egyedül a vizsgálat elvégzése közben (átfolyási sebesség, átfolyt tömeg), az így kapott eredmények viszont nem csak a zárványtartalom eltéréséből eredően különböznek és adódhatnak, hanem az olvadék más fizikai-kémiai tulajdonságai is nagymértékben befolyásolják a folyamatot. Jelentős szerepe van az olvadék gáztalanításának és a szemcsefinomító, valamint a módosító adalékok hatásának, melyek befolyásolják az olvadék viszkozitását, határfelületi tulajdonságait, ezáltal megváltoztatják a szűrőn átfolyó olvadék mennyiségét, és az átfolyás viszonyait. Problémát jelent az is, hogy egyelőre nincs olyan vizsgálati módszer, mely bemutatná az egyes befolyásoló tényezők hatását az átfolyási görbére. A szűrőn fennmaradó zárványok utólagos vizsgálata, kiértékelése hosszadalmas és költséges, de elengedhetetlen a berendezések által szolgáltatott eredmények megértéséhez és kiegészítéséhez. Szükség lenne egy új módszer és műszer kifejlesztésére, ehhez azonban meg kell találni az elméleti hátteret, mely kombinálja az eddig vizsgált paramétereket az olvadék fizikai-kémiai tulajdonságaival, illetve a további befolyásoló tényezőkkel. A kísérleti munkám első részében a járműipari, öntészeti AlSi-olvadékok oldott hidrogéngáztartalmát vizsgáltam a Foseco cég által kifejlesztett ALSPEK H nevű hidrogénszenzorral, illetve sűrűség-index berendezéssel. A két mérési módszer eredményei között próbáltam meg összefüggéseket keresni; valamint cél volt a berendezések előnyeinek és hátrányainak megismerése, a gyakorlati alkalmazásuk indokoltságának bemutatása és ez által a gyártási biztonság növelése, a selejt csökkentése. A kísérleti munka további célja volt, hogy vizsgáljuk a rotoros gáztalanítás zárványcsökkentő hatását, azaz, hogy összefüggéseket állapítsunk meg az olvadékok gáztalanító kezelésével elérhető hidrogéntartalom, sűrűségi index és az öntvényhibák között, továbbá összefüggés megállapítása az olvadékok gáztalanító kezelése és a zárvány-tartalom között a PREFILszűréses vizsgálatokkal, a mérési eredményeinek összehasonlító kiértékelése különböző technológiai körülmények esetén. 3

4 2. A DOKTORI KUTATÓMUNKA KERETÉBEN ELVÉGZETT KÍSÉRLETEK Kísérleteim első részének célja az volt, hogy a járműipari, öntészeti AlSi-olvadékokban oldott hidrogén kimutatására alkalmas ALSPEK H hidrogénszenzor közvetlen vizsgálati módszerét összehasonlítsam a közvetett MK sűrűség-index vizsgálati módszerrel. A metallurgiai fázisban vizsgált adagok adatait az 1. táblázat tartalmazza. 1. táblázat Az olvadék gáztartalmának vizsgálata az olvasztás metallurgiai fázisában Azonosító Ötvözet Olvadék hőmérséklete, C 1.1 gáztalanítás előtt gáztalanítás után ALSPEK oldott hidrogén ml/100g gáztalanítás előtt gáztalanítás után gáztalanítás előtt Sűrűség-index gáztalanítás után 0,52 0,07 5,32 0, ,42 0,07 7,22 0, AlSi7Mg 768 0,25 0,08 9,51 0, (Sb) 764 0,49 9,51 0, ,17 0,06 6,08 0, ,24 0,09 7,22 0, ,81 1,85 AlSi9Cu3Mg 1.8 (Na) 767 0,76 0,12 9,7 1, ,81 0,17 8,24 1,49 A két különböző ötvözetet két különböző típusú olvasztókemencében olvasztják meg üzemi körülmények között. A gáztalanítási idő mindkét ötvözet esetében 12 perc volt és a méréseket kihordó üstben végeztem el, rotoros gáztalanítás előtt, illetve után vettem mintákat. Megvizsgáltam a hőntartó kemencébe átöntött és ott tárolt olvadék oldott hidrogéntartalmának a változását, melynek adatait a 2. táblázat tartalmazza. A 2. táblázatban található eredmények mérési körülményei: a mintákat teknő formájú, felülfűtésű, 2 zsebes hőntartó kemencéből vettem. A hőntartó kemencében lévő olvadék oldott hidrogén-tartalmára vonatkozóan olyan szándékos beavatkozásokat végeztem, melyek üzemi körülmények között előfordulhatnak és növelik az olvadék gáztartalmát. A hőntartó kemencébe az utánöntést gáztalanítás nélküli olvadékot tartalmazó üstből végeztük és folyamatosan mértük az olvadék gáztartalmát. Gáztalanítás nélküli olvadékot tartalmazó üstből való utánöntés üzemi körülmények között bármikor előfordulhat, ezért volt fontos, hogy megállapítsuk, hogy mekkora mennyiségű gáztalanítás nélküli olvadék utánöntése okoz selejtgyártást. Az 1. ábrán látható az Alspek H 4

5 hidrogénszenzor által felvett görbe, ami az oldott hidrogén-tartalom változását mutatja gáztalanítás közben. 1. ábra Az ALSEK oldott hidrogén-tartalom változása gáztalanító kezelés közben 2. táblázat A hőntartó kemencében tárolt AlSi7Mg3(Sb) ötvözet ALSPEK oldott hidrogén-tartalom és a sűrűség-index változásának vizsgálata Azonosító Megjegyzés Olvadék hőm. C Oldott H-tart. ml/100g Sűrűség-index ,0 0,19 2, ,0 0,18 1, , utánöntés üstből 1, utánöntés után 3 min 731,0 0,25 2, utánöntés 1. nem gáztalanított üstből 770,0 8, utánöntés után 728,0 0,21 3, utánöntés 2. nem gáztalanított üstből 760,0 8, utánöntés után közvetlenül 730,0 0,25 4, utánöntés után 10 min. 728,0 3, , ,0 0,17 1, , ,0 0,16 0, , ,0 0,17 1, formálógáz 740,0 0,18 1, formálógáz 738,0 0,2 0, formálógáz 740,0 0,23 3, formálógáz 744,0 0,26 4, Sr-pálca 744,0 0,29 7, Sr-pálca 738,0 0,32 10,98 5

6 Oldott Hidrogén, ml/100g SI változás a kezelés elötti %-ában Sr-pálca 0,33 9,51 A stroncium adagolásának vizsgálata azért volt fontos, mert szakirodalmi adatok alapján a stronciumos olvadék gázfelvevő képessége megnő. A formálógáz adagolásának oka, hogy a sok kis porozitást hoz létre egy nagy lunker helyett. A formálógáz összetételét tekintve nitrogén gáz, mely max. 5 % hidrogént tartalmaz. A 2. ábrán az AlSi9Cu3Mg és AlSi7Mg3 ötvözet sűrűség-index és oldott hidrogén-értékei láthatóak gáztalanítás előtt és gáztalanítás után, illetve ezen értékek változása a kezelés előtti érték %-ában. A második diagram alapján sűrűség-index esetén a változás % között, míg oldott hidrogén-tartalom esetén a változás % között van. 1 0,8 0,6 Olvasztó üzem Gáztalanítás előtt AlSi9Cu3Mg-Na ,4 0,2 Gáztalanított AlSi9Cu3Mg-Na Gáztalanítás előtt AlSi7Mg3-Sb Gáztalanított, 0 AlSi7Mg3-Sb Sűrűség-index, % Oldott H2 változás a kezelés elötti %-ában 2. ábra A sűrűség-index és az oldott hidrogén-tartalom változása gáztalanító kezelés hatására Kísérleteim második részében különböző rotorok hatásfokát teszteltem különböző gépbeállítási paraméterek és különböző ötvözetek esetén, azaz változtattam a rotor fordulatszámát és a kezelési időt. Az olvadék hidrogén-tartalmát mind sűrűség-index, mind hidrogénszenzorral mértem, így amellett, hogy információt kaptam a különböző rotorok hatásfokával kapcsolatban, a két mérési módszer további vizsgálatára és a kapott eredmények közötti összefüggések keresésére is lehetőségem nyílt. 3 típusú rotort vizsgáltunk: Rotor A, Rotor B és Rotor C, illetve 3 típusú ötvözetet: AlSi10Mg, AlSi9Cu3 és AlSi8Cu3Mg. A kísérletek adatait a 3. táblázat tartalmazza. 6

7 3. táblázat Az AlSi8Cu3Mg ötvözet oldott hidrogén-tartalmának mérési eredményei Azonosító Olvadék hőm. C Kezelés előtt Oldott hidrogén ml/100g Sűrűség index % Olvadék hőm. C Kezelés után Oldott hidrogén ml/100g Rotor C Kezelési idő: 15 min, fordulatszám: 520/min, nitrogéngáz-felhasználás: 17 l/min ában látható gáztalanító kezelés hatására és a három különböző rotor esetén. 7 Sűrűség index % 3.1 6, ,05 0, ,22 8, ,05 0, ,25 5, ,05 0, ,24 8, ,05 0,37 Rotor A Kezelési idő: 8 min, fordulatszám: 370/min, nitrogéngáz-felhasználás: 20 l/min ,19 6, ,09 1, ,13 2, ,07 0, ,22 5, ,08 2, ,27 5, ,09 1, ,21 7, ,09 1, ,22 6, ,09 1,11 Rotor B Kezelési idő: 15 min, fordulatszám: 450/min, nitrogéngáz-felhasználás: 20 l/min ,49 0, , ,09 1, ,15 5, ,09 1, ,16 5, ,10 0, ,15 6, ,10 1, ,16 6, ,10 1, ,15 6, ,10 1, ,20 7, ,11 0, ,20 7, ,12 1, ,25 5, ,12 1, ,18 6, ,11 0, ,19 4, ,11 0, ,16 7, ,11 1, ,28 6, ,13 1, , ,11 0, ,17 6, ,07 1, ,28 8, ,07 0, ,23 8, ,07 0, ,28 7, ,09 1, ,27 9, ,07 1, ,30 8, ,07 1,11 A 3. ábrán a sűrűség-index és az oldott hidrogén-tartalom változása a kezelés előtti érték %-

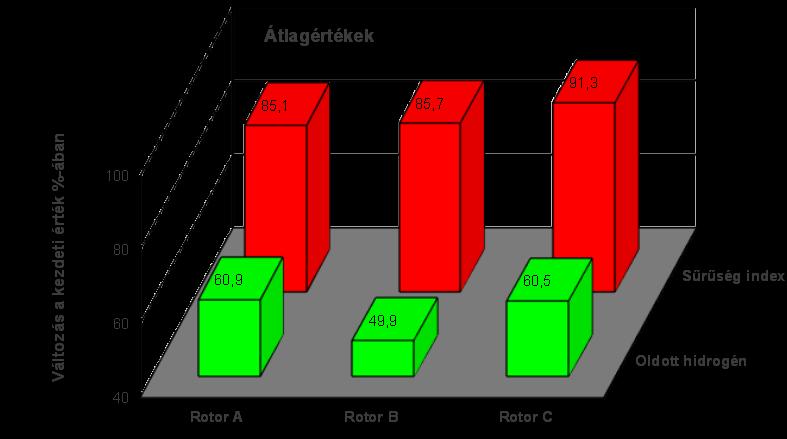

8 Tömeg, kg Tömeg, kg 3. ábra A sűrűség-index és az oldott hidrogén-tartalom változása gáztalanító kezelés hatására Kísérleteim harmadik részében a különböző rotoros gáztalanító kezelések hatását vizsgáltam az olvadék minőségére és zárványtartalmára. A rotoros gáztalanító kezelések hatásaként azt várjuk, hogy az olvadéknak nem csak az oldott hidrogéngáz-tartalma csökken, hanem a zárványtartalma is. Célom volt, hogy összefüggést találjak az olvadék rotoros gáztalanító kezelése és a zárványtartalma között. Ezekhez a kísérletekhez Prefil-berendezéssel mértük az olvadék minőségét, azaz az átfolyási jellemzőket. A Prefil vizsgálati módszer során egy kis méretű kvarchomok szűrőn keresztül vákuummal szűrünk át 1,4 kg olvadékot egy gyűjtőedénybe, a berendezés ez idő alatt felveszi a szűrési görbét, azaz információt kapunk az egységnyi idő alatt átszívott fém mennyiségéről. A kísérletek során 3 típusú AlSi8Cu3, AlSi7Mg és AlSi5Cu3Mg ötvözetet vizsgáltunk. Az AlSi8Cu3 típusú ötvözet esetén a módosítóanyag-tartalom: ppm Sr, az AlSi7Mg típusú ötvözet esetén: 1200 ppm Sb és az AlSi5Cu3Mg típusú ötvözet esetén: 80 ppm Sr volt. A kísérletek adatait a 4-5. táblázat tartalmazza. A 4. ábrán láthatóak az Alsi8Cu3 ( ppm Sr) és az AlSi7Mg (1200 ppm Sb) ötvözetek esetén kapott Prefil-eredmények, azaz a szűrőn átfolyt tömeg az idő függvényében, gáztalanítás előtt, közvetlenül gáztalanítás után, és gáztalanítást és hőntartást követően. 1,4 AlSi8Cu ppm Sr 1,4 AlSi7Mg ppm Sb 1,2 1,2 1,0 1,0 0,8 0,6 0,4 Kezelés előtt Kezelés és hőntartás után Kezelés után közvetlenül 0,8 0,6 0,4 Gáztalanítás előtt Gáztalanítás után 0,2 0,2 0, Idő, s , Idő, s 4. ábra A gáztalanító kezelés hatása a Prefil-szűrőn átfolyt olvadék időbeni változására 8

9 PREFIL átlagos átfolyási sebesség (g/s) Az 5. ábrán látható az Alsi8Cu3 ( ppm Sr) ötvözet esetén kapott Prefil-eredmények, azaz a szűrőn átfolyt tömeg az idő függvényében, gáztalanítás előtt, közvetlenül gáztalanítás után, és 20 perc hőntartást követően. 16 AlSi8Cu3 - (Sr200) Nitrogénes gáztalanítás 15 Min, 20 l/min ROTOR-F1 ROTOR-F2 ROTOR-G1 ROTOR-G2 ROTOR-G3 4 Gáztalanítás előtt Gáztalanítás után 20 Min. hőntartás után 5. ábra A Prefil átfolyási viszonyok változása a gáztalanító kezelés hatására Az argonos vizsgálatok hátterét az szolgáltatta, hogy a nitrogénnel végzett rotoros gáztalanító kezeléssel kapott eredmények azt mutatták, hogy a gáztalanító kezelés után rosszabbak az olvadék szűréssel minősített átfolyási tulajdonságai, ezért ennek a kontroll-vizsgálatára végeztem el olyan kísérleteket, ahol nitrogén helyett argonnal történik a gáztalanítás. Az argon nemesgáz, mely nem lép reakcióba más elemekkel, úgy, mint a nitrogén. A kísérletek adatait a 6. táblázat tartalmazza. A 6. ábra tartalmazza az AlSi7Mg (1200 ppm Sb) ötvözetből vett Prefil-próbák elektronmikroszkópos felvételeit nitrogénes, illetve argonos gáztalanítást követően. nitrogénes gáztalanítást követően argonos gáztalanítást követően 6. ábra Prefil-próba elektronmikroszkópos felvétele AlSi7Mg (1200 ppm Sr) ötvözet esetén 9

10 Üzemi viszonyok között alkalmazott Sr- és Sb-mennyiség mellett elvégeztem újabb kontrollvizsgálatot, olyan ötvözet esetén, mely alacsonyabb mennyiségű módosítóanyagot, jelen esetben stronciumot tartalmaz, hogy megtudjam, ebben az esetben is tapasztalom-e azt a jelenséget, hogy a gáztalanító kezelés után rosszabbak az olvadék szűréssel minősített átfolyási tulajdonságai. Annak ellenére, hogy üzemi körülmények között ppm stronciumot adagolnak, az alacsonyabb módosítóanyag-tartalom adagolását az is indokolja, hogy a több stronciumot tartalmazó olvadék gázfelvevő képessége megnő. A kísérletek adatait a 7. táblázat tartalmazza. 4. táblázat Az AlSi9Cu3 ötvözet hőntartó kemencéből vett Prefil-eredményei Azonosító Időtartam [s] AlSi9Cu3 ötvözet (Sr-tartalom: ppm) Az átszűrt fém súlya [kg] Átszűrt fém/ Időtartam [g/s] Átszűrt fém/ Időtartam [%] ,409 12, ,403 12,42 100, ,412 15, ,36 9,07 60,4 Megjegyzés Utánöntés. A gáztalanító kezelés előtt nem történt Sr adagolás. Várakozási idő: 10 perc. Mintavétel a gáztalanító kezelés után 15 perccel. Sr-rudak és tisztítósó adagolás közvetlenül a gáztalanítás előtt. Utánöntés. Sr adagolás. Salaklehúzás és tisztítósó adagolás nélkül. Várakozási idő: 15 perc. Utánöntés, mintavétel közvetlenül a gáztalanító kezelést követően. Sr-rudak és tisztítósó adagolás közvetlenül a gáztalanítás előtt ,008 6,72 44,7 Mintavétel a gáztalanítást követő 20. percben ,408 13, ,259 8,39 64,3 Utánöntés, mintavétel 15 perccel később. Salaklehúzás tisztítósó adagolás nélkül. Nincs Sr adagolás és várakozási idő. Mintavétel közvetlenül a gáztalanító kezelés után. Sr-rudak és tisztítósó adagolás közvetlenül a gáztalanítás előtt ,404 10,4 79,8 Mintavétel a gáztalanító kezelés után 20 perccel ,411 13, ,383 9,22 66, ,405 10,49 75,8 Utánöntés. Mintavétel Sr és tisztítósó adagolás nélkül. Mintavétel közvetlenül a gáztalanító után. Gáztalanítás előtt Sr és tisztítósó adagolás. Mintavétel a gáztalanító kezelés után perccel ,415 13, Utánöntés. Várakozási idő: 20 perc ,408 9,39 69, ,41 13,69 101,6 Mintavétel közvetlenül a gáztalanító kezelés után. Sr és tisztítósó adagolás közvetlenül a kezelés előtt. Mintavétel 20 perccel a gáztalanító kezelést követően ,403 14, Utánöntés. Nincs Sr adagolás ,149 7,66 54, ,407 10,35 73 Mintavétel közvetlenül a gáztalanító kezelés után. Sr és tisztítósó adagolás közvetlenül a kezelés előtt. Mintavétel 20 perccel a gáztalanító kezelést követően. 10

11 5. táblázat Az AlSi7Mg ötvözet kihordó üstből vett Prefil-eredményei Azonosító Időtartam [s] Az átszűrt fém súlya [kg] AlSi7Mg ötvözet (1200 ppm Sb) Átszűrt fém / Időtartam [g/s] Átszűrt fém / Időtartam [%] Megjegyzés ,4022 1,52 9,94 mintavétel a hőntartó kemencéből ,3639 0,38 2,43 mintavétel a hőntartó kemencéből ,3199 7,63 8,8 mintavétel a hőntartó kemencéből ,9926 0,00 6,62 mintavétel a hőntartó kemencéből ,4051 7,2 14,64 mintavétel a hőntartó kemencéből ,3082 0,38 2,05 mintavétel a hőntartó kemencéből ,42 0,00 2,8 mintavétel a beöntés előtt ,352 0,00 2,35 mintavétel a beöntés után ,876 0,76 5,84 mintavétel a beöntés után 15 perccel 6. táblázat Az AlSi7Mg ötvözet Prefil-eredményei argonos gáztalanítás esetén Azonosító Időtartam [s] Az átszűrt fém súlya [kg] AlSi7Mg ötvözet (1200 ppm Sb) Átszűrt fém / Időtartam [g/s] Átszűrt fém / Időtartam [%] ,6 1,413 6,44 17, ,3 1,403 0,75 16, ,1 1,352 1,52 9, ,1 1,401 1,89 9, ,6 1,409 0,00 15,55 Megjegyzés kihordó üst, mintavétel: argonos gáztalanítás előtt kihordó üst, mintavétel: argonos gáztalanítás, tisztítósó-adagolás után kihordó üst, mintavétel: argonos kezelést követően, pihentetés után kihordó üst, mintavétel: argonos gáztalanítás előtt kihordó üst, mintavétel: argonos gáztalanítás után, sóadagolás nélkül 7. táblázat Az AlSi5Cu3 ötvözet hőntartó kemencéből vett Prefil-eredményei Azonosító Időtartam [s] Az átszűrt fém súlya [kg] AlSi5Cu3 ötvözet (80 ppm Sr) Átszűrt fém/ Időtartam [g/s] Átszűrt fém/ Időtartam [%] Megjegyzés ,4074 1,88 10,66 mintavétel helye: zseb ,4111 0,00 11,47 mintavétel helye: zseb ,4125 0,37 10,02 mintavétel helye: zseb ,243 0,74 8,29 mintavétel helye: zseb ,107 1,11 7,38 mintavétel helye: zseb ,179 1,11 7,86 mintavétel: utánöntés után 11

12 3. ÚJ TUDOMÁNYOS EREDMÉNYEK 1. Megvizsgáltam a járműipari öntészeti AlSi-olvadékok oldott hidrogéngáz kimutatására alkalmas direkt és indirekt módszerekkel kapott eredmények közötti összefüggéseket. 1.1 A sűrűség-index indirekt mérési módszer a nagyobb változási arány miatt sokkal nagyobb pontossággal mutatja az olvadék oldott gáztartalmának változását, mint a direkt hidrogén-szonda mérési módszer. 1.2 A sűrűség-index mérési módszer eredményeihez lehet megfelelő olvadékminőséget biztosító határértékeket előírni az üzemi technológia során, a hidrogén-szondával történő mérési módszerhez ilyen határértéket nem lehet megállapítani. Az általam vizsgált járműipari öntészeti AlSi-olvadékok nitrogénes rotoros gáztalanító kezelése mellett a sűrűség index határértéke 2 %, azaz az olvadékok minősége 2 % alatti sűrűség index érték esetén megfelelő a gravitációs öntéssel történő öntvénygyártásra, a hidrogén-buborékok kiválása okozta öntvényselejt megakadályozására. 1.3 Az általam elvégzett kísérletek alapján a hidrogén-szonda az oldott hidrogén-tartalom beavatkozás- és folyamat-közbeni változásának kimutatására alkalmas, segíti a gáztalanítási paraméterek, főleg az időtartam beállítását, de a gáztalanított olvadék végső hidrogén-tartalmának kimutatásánál nagy mérési ingadozás, szórás tapasztalható. 1.4 A járműipari öntészeti AlSi-olvadékok estén a sűrűség-index értékek és a hidrogénszenzorral mért oldott hidrogén-tartalom között nem állapítható meg szoros összefüggés, különösen érvényes ez a gáztalanítás előtti olvadékokra. A gáztalanítás utáni olvadékok lecsökkent sűrűség index értékek és az oldott hidrogén tartalom szűk tartományában szoros összefüggés, egyenes arányosság állapítható meg. 2. Megvizsgáltam az üzemi technológia szerint alkalmazott különböző geometriájú rotorok gáztalanításának hatékonyságát. A kísérletek során különböző gyártású és geometriájú rotorok összehasonlítását végeztem el, az olvadék hidrogén-tartalmát pedig mind indirekt sűrűség-index módszerrel, mind direkt hidrogénszondával mértem. A rotoros gáztalanításhoz alkalmazott rotorok geometriai fejlesztése a minél rövidebb gáztalanítási idő elérése érdekében történik. 12

13 2.1 A vizsgálatba bevont különböző geometriai kialakítású rotorok a sűrűség-index értékek és az oldott hidrogén-tartalom mérési eredmények alapján, az alkalmazott paraméterek mellett, lényeges, gáztalanítási-hatékonyság eltérést nem mutatnak. 2.2 A vizsgált járműipari öntészeti ötvözet (Alsi9Cu3Mg) és technológiai körülmények alapján a legjobb eredményt az oldott hidrogén-tartalom és a sűrűség-index mérési eredmények változásának a kezdeti értékekhez viszonyított aránya alapján a nagyobb fordulatszám (520 fordulat/perc) és hosszabb gáztalanítási idő (15 perc) működtetési paraméterek alkalmazása esetén kaptuk. 3. Megvizsgáltam Prefil-módszerrel a rotoros gáztalanító kezelés zárványtartalomra gyakorolt hatását különböző ötvözetek, különböző gáztalanító kezelésre használt gázok (nitrogén és argon) és különböző módosítóanyag-tartalom mellett. 3.1 Megállapítottam, hogy a Prefil mérési módszer alkalmazásánál az átfolyt olvadék mennyisége a gáztalanító kezelést követően kevesebb, illetve a szűrőn történő átfolyási tulajdonságok rosszabbak, mint gáztalanító kezelés előtt, valamint a gáztalanító kezelés és hőntartás után. Ezek alapján a rotoros gáztalanító kezelés hatékonyan lecsökkenti az olvadék oldott hidrogén-tartalmát, de nem eredményezi az olvadék zárványtartalom csökkenését. 3.2 Nitrogénes gáztalanító kezelés során a feleslegben adagolt módosító anyag (Sb, Sr) egy része finom szemcsés vegyület fázist alkot és a Prefil-szűrő pórusait eltömíti, ez okozza az olvadék átfolyási jellemzőinek megváltozását. 3.3 Argonnal végzett gáztalanító kezelés során nem romlanak a Prefil-szűrés átfolyási jellemzői és nem képződik finom szemcsés, nagy módosító anyag-tartalmú vegyület fázis. 3.4 A gáztalanító kezelés optimalizálására irányuló általam elvégzett vizsgálatok eredményei alapján megállapítottam, hogy a sűrűség-index és a Prefil mérések alapján meghatározható átlagos átfolyási sebesség között nincs kapcsolat. 3.5 A finom szemcsés, sok antimont, illetve stronciumot tartalmazó vegyület fázis feltehetően Alx-Sby-Nz, illetve Alx-Sry-Nz tartalmú vegyület, azaz alumíniumot, nitrogént és vagy stronciumot, vagy antimont tartalmazó vegyület. 13

14 4. AZ ÉRTEKEZÉS TUDOMÁNYOS EREDMÉNYEINEK JELENTŐSÉGE ÉS HASZNOSÍTÁSUK LEHETŐSÉGEI A tézisekben megfogalmazott tudományos eredmények újszerű ismeretekkel bővítik a járműipari öntészeti AlSi-olvadékokkal kapcsolatos ismereteinket mind oldott gáztartalom, mind zárványtartalom tekintetében. Kutatásaim fő iránya és módszerei megfelelnek a téma aktuális kutatási irányvonalának. Az értekezés tudományos eredményei: közvetlenül felhasználhatóak a BSc és MSc oktatásban, beépülnek a kidolgozás alatt álló akkreditált felnőttképzési tanfolyami anyagokba, felhasználhatóak a TÁMOP digitális tananyag elkészítése során, alkalmazhatóak az öntészeti szimulációs laboratórium működtetése során. Az értekezés gyakorlati eredményei: a mért értékek kiértékelése után a rotoros gáztalanítás idejét AlSi7Mg-Sb ötvözet esetén sikerült 12 percről 7 percre csökkenteni, mellyel jelentős energia megtakarítás és költségcsökkenés érhető el. a szakirodalom részletes kutatása után kiderült, hogy a módosítóanyagok (Sr, Sb) átfolyási tulajdonságokra vonatkozó hatását nitrogénes gáztalanítás esetén Prefilberendezéssel nem vizsgálták és az antimon- vagy stroncium-tartalmú vegyület-fázis kialakulását a nitrogénes gáztalanító kezelés közben először publikáltam. az elvégzett kísérletek és eredmények használatával segítséget nyújtok a járműipari öntészeti AlSi-ötvözeteket használó öntödék és az öntödei segédanyagokat gyártó cégek kutatás-fejlesztési részlege számára. 14

15 5. AZ ÉRTEKEZÉS TÉMAKÖRÉBEN MEGJELENT PUBIKÁCIÓK Szakcikkek: 1. Dúl Jenő - Gyurán László - Szombatfalvy Anna: Járműipari öntészeti alumíniumolvadékok tulajdonságainak optimalizálása Bányászati és Kohászati Lapok 140.évf. 2007/3. szám old. 2. A. Szombatfalvy, J. Dúl: Optimizing the Features of Al-Melts of Automotive Industry Casting, Materials Science and Engineering, Series II. Volume 35. (No.2) pp , A. Szombatfalvy, M. Djurdjevic, J. Dúl, Gy. Fegyverneki: Optimization of the AlSr10 Master Alloy Addition into AlSi6Cu4 Alloys, Materials Science and Engineering Series II. Volume 35. (No.2) pp , Anna Szombatfalvy, Dr. György Fegyverneki, Dr. Jenő Dúl: Optimierung der Schmelzebehandlung von AlSi-Gusslegierungen für Automotive-Anwendungen, Giesserei-Praxis 2011/11, Seite pp Konferencia kiadványban megjelent cikkek: 1. Anna Szombatfalvy: Optimizing the Features of Al-melts of Automotive Industry Casting; 15. International Students' Day of Metallurgy, Freiberg 13-15/03/2008: Conference Issue: (75-78.p.) 2. Szombatfalvy Anna: Öntészeti Al-Si olvadékok zárványtartalmának csökkentési lehetőségei olvadékkezeléssel, Bányászati-Kohászati és Földtani Konferencia, Máramarossziget, Románia, ; Kiadvány, pp ISSN Anna Szombatfalvy: Reduction possibilities of inclusions with melt treatment in casting Al-Si melts, International Students' Day of Metallurgy 2009, Ostrava, Cseh Köztársaság; CD-kiadvány, 12 p. 4. Anna Szombatfalvy: Inclusion examination of foundry aluminium alloys, International PhD Foundry Conference 2009, WTF 2009, 46th Foundry Days, Brno, Cseh Köztársaság; CD-kiadvány, p Anna Szombatfalvy, Mile Djurdjevic, Jenő Dúl, György Fegyverneki: Optimization of the AlSr10 Master Alloy Addition into AlSi6Cu4 Alloys, 4th International Conference Processing and Structure of Materials, Serbia, Palic, Konferencikiadvány pp ISBN , Szombatfalvy Anna, Dr. Dúl Jenő: Öntészeti Al-Si-ötvözet-olvadékok tulajdonságainak vizsgálata az oldott gáztartalom és a zárványtartalom változása alapján, XII. Bányászati, Kohászati és Földtani Konferencia, Nagyenyed, Románia, Konferenciakiadvány pp ISSN ,

16 Szóbeli előadások: 1. Szombatfalvy Anna: Stronciumos nemesítés bevezetésének üzemi vizsgálata, XIX. Magyar Öntőnapok, Lillafüred, Anna Szombatfalvy: Optimizing the features of Al-melts of automotive industry casting, 44th Foundry Days, Brno, október Anna Szombatfalvy: Optimizing the Features of Al-melts of Automotive Industry Casting, 15. International Students' Day of Metallurgy, Freiberg, Szombatfalvy Anna: Öntészeti Al-olvadékok zárványtartalmának vizsgálata, ME Doktoranduszok Fóruma, Anna Szombatfalvy: The effect of strontium to the solidification of Al-Si melts, Fifth International Conference on Solidification and Gravity Miskolc, Lillafüred (poszter előadás) 6. Anna Szombatfalvy: Optimizing the features of Al-melts of automobil industry casting, Bányászati, Kohászati és Földtani Konferencia, Máramarossziget; (poszter előadás) 7. Szombatfalvy Anna: Öntészeti Al-Si olvadékok zárványtartalmának csökkentési lehetőségei olvadékkezeléssel, Bányászati-Kohászati és Földtani Konferencia, Máramarossziget, Románia, Anna Szombatfalvy: Reduction possibilities of inclusions with melt treatment in casting Al-Si melts, International Students' Day of Metallurgy 2009, Ostrava, Cseh Köztársaság, Anna Szombatfalvy: Inclusion examination of foundry aluminium alloys, International PhD Foundry Conference 2009, WTF 2009, 46th Foundry Days, Brno, Cseh Köztársaság; Szombatfalvy Anna, Dr. Dúl Jenő: Öntészeti Al-Si olvadékok zárványtartalmának csökkentési lehetőségei olvadékkezeléssel XX. Magyar Öntőnapok, Tapolca, Szombatfalvy Anna, Dr. Dúl Jenő, Dr. Fegyverneki György, Garda Henrietta: Aluminium-öntvények zárványosságának okai és csökkentési lehetőségei, XX.Magyar Öntőnapok, Tapolca, Anna Szombatfalvy, Mile Djurdjevic, Jenő Dúl, György Fegyverneki: Optimization of the AlSr10 Master Alloy Addition into AlSi6Cu4 Alloys szóbeli előadás angol nyelven, 4th International Conference Processing and Structure of Materials, Serbia, Szombatfalvy Anna, Dr. Dúl Jenő: Öntészeti Al-Si-ötvözet-olvadékok tulajdonságainak vizsgálata az oldott gáztartalom és a zárványtartalom változása alapján, XII. Bányászati, Kohászati és Földtani Konferencia, Nagyenyed, Románia, Szombatfalvy Anna, Dr. Dúl Jenő, Dr. Fegyverneki György: Olvadékkezelés hatékonyságának vizsgálata, XXI. Magyar Öntőnapok, Győr, október
