HASZNÁLATI UTASÍTÁS. Head Up Display auto Modell: Active

Átírás

1 HASZNÁLATI UTASÍTÁS Head Up Display auto Modell: Active Köszönjük, hogy WELL terméket választott. Kérjük, olvassa el figyelmesen a következő utasításokat, és tartsa meg. Rendelési azonosító: HUD-3.5-ACTIVE-WL

2 A HUD rövidítése a Head Up Display (szélvédőre vetítő fedélzeti computer) készüléknek. Az autó elülső szélvédőjére kivetíti a vezetési adatokat, például a sebességet, biztosítva a vezetők biztonságát, mert a jármű vezetése közben a készülékre figyel. A vezetők azonnal leolvashatják a vezetési információkat, és mindig a lehető legjobb helyzetben lesz az úton a HUD-dal. HUD Főbb funkciók és jellemzők: 1. Minden autó számára hozzáférhető, könnyen telepíthető, csatlakoztatható és lejátszható 2. Két üzemmód kijelzése: tükröződik a szélvédőn, vagy közvetlenül nézze meg a HUD képernyőt 3. A képernyő 3,5 hüvelykes HD kijelző 4. A többszínű megjelenés nagyobbbá és könnyebben olvashatóvá teszi a képernyőt 5. A nano-technológia kiküszöböli a kettős visszaverődéseket, világosabb. 6. Gazdag tartalom: sebesség, iránytű, sebesség riasztás, szabad kapcsolás km és mérföld között 7. Automatikus be- / kikapcsolás: a HUD bekapcsol és kikapcsol a gépkocsi indításával és leállításával együtt, az autó akkumulátorának hatékony védelme, a kézi kapcsolási mód megtartása, könnyebb HUD kezelhetőség. 8. Automatikus és kézi fényerő-beállítási mód, káprázás nélküli vezetés. A HUD első használata Amikor először használja, csatlakoztassa az autós töltőt a gépkocsi-szivargyújtóhoz, miután töltést kapott, a piros műholdas ikon villog, és elkezdi keresni a műholdas számot, amikor a műhold ikon zöld színűre vált, a HUD működni tud.

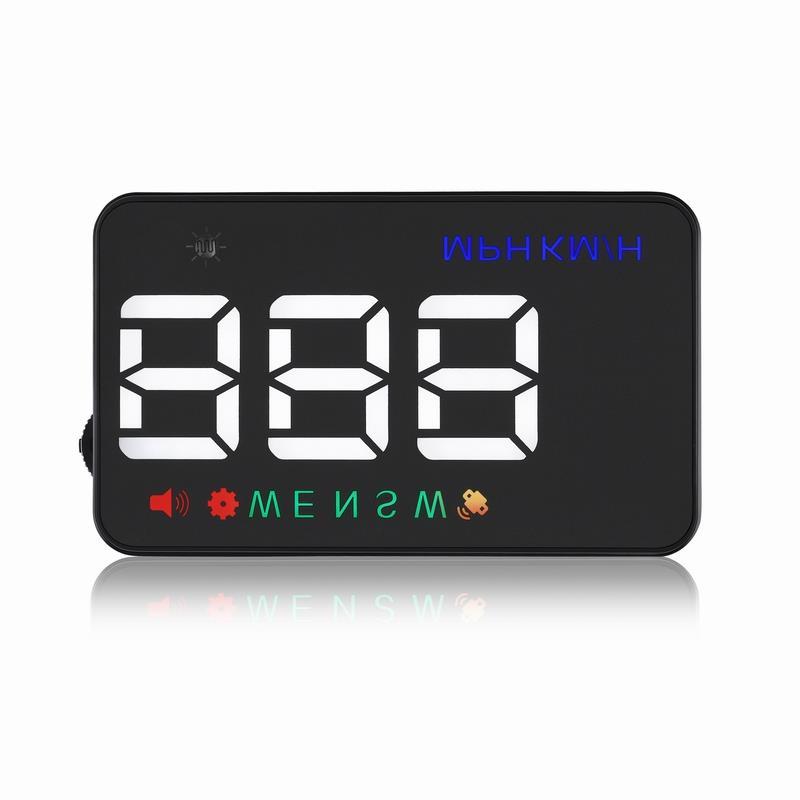

3 Gombok funkciói: 1: Riasztás ikon 2: Beállítás ikon 3: Vezetési irányok ikonjai: nyugat, észak, kelet, dél 4: Műholdas jel ikon - Amikor a fény pirosról zöldre vált, a műhold keresése sikeresnek bizonyult 5: sebesség 6: fényérzékelő 7: Sebességegység (km/mérföld)

4 Host kulcsok működése: Hullámsáv gomb funkciói: Amikor a tárcsa a bal oldalon van 1. Függőlegesen hosszan nyomja meg 5 másodpercig: lépjen be a beállítások menübe (1-6 menü), a beállítások elvégzése után, függőleges hosszan nyomja meg 5 másodpercig a mentéshez és a kilépéshez. 2. Röviden felhúzva: Miután belépett a beállítások menübe, növelje a paraméterek értékét. 3. Röviden lenyomva: Miután belépett a beállítások menübe, csökkentse a paraméterek értékét. 4. Függőlegesen röviden megnyomva: Miután belépett a beállítások menübe, növelje a menu sorszámát. 5. Hosszan lehúzva: a riasztási hang be- vagy kikapcsolása. Visszaállítás a gyári beállításokra /Reset: Hosszú ideig húzza fel a hullámsáv gombját, és amikor az összes LED világít, a HUD be fogja fejezni a gyári beállítás visszaállítását A hangjelző be- és kikapcsolása: Hosszasan húzza le a hullámsáv gombját 5 másodpercig a hangjelzés kikapcsolásához, további 5 másodpercig a hangjelzés bekapcsolásához. HUD beállítások: Mivel a HUD megjeleníti azokat az adatokat, amelyeket a műholdak fogadnak a GPS-től, a GPS-adatok kicsit eltérnek az autó műszerfalának adataitól. Ez idő alatt beléphet a menübeállításba a HUD finombeállításához, hogy azonos adatokat érhessen el mint ami a műszerfalon van. Ha úgy találja, hogy valamilyen más értéket mutat, mint ami a műszerfalon látható, kérjük, állítsa be az alábbi beállításokat: Lépjen be a menübeállításba: Függőlegesen hosszasan nyomja meg a hullámsáv gombját 5 másodpercig a menübe való belépéshez, nyomja meg röviden a hullámsáv gombját a menüérték növeléséhez, a hullámsáv gombjával fel vagy lefelé történő mozgatásával növelje/csökkentse a paraméterérték értékét. A beállítások után, a mentéshez és kilépéshez, nyomja meg függőlegesen, hosszasan, 5 másodpercig.

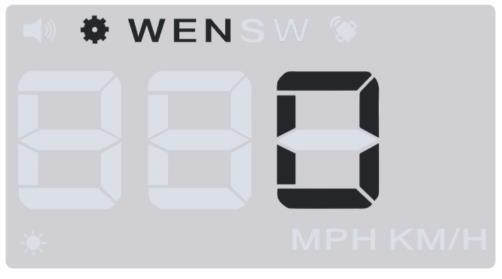

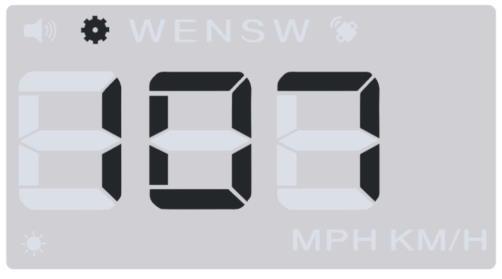

5 Menü Paraméterek Tartomány Magyarázat Alapér- Megjelenítés beállítása telmezett érték 1 Sebesség Sebességhiba: A beállításhoz nyomja hullámsáv gombját fel vagy le irányba Sebesség túllépés riasztás Sebesség riasztás, amikor elérte a 150KM/H értéket, a riasztási értékek beállításához nyomja hullámsáv gombját fel vagy le Fényerő beállítása az automatikus fényerőbeállításhoz, az 1 a legsötétebb, 2-5 fényes (minél nagyobb a szám, annál erősebb a fényerő, 5 a legfényesebb) 4 Sebesség egység megfelel a KM/H-nak megfelel az MPH-nak

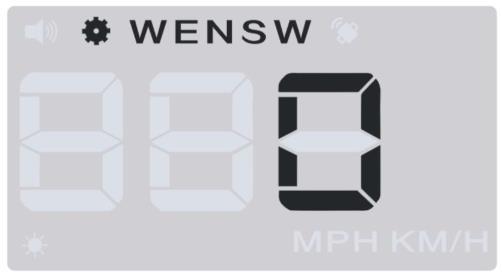

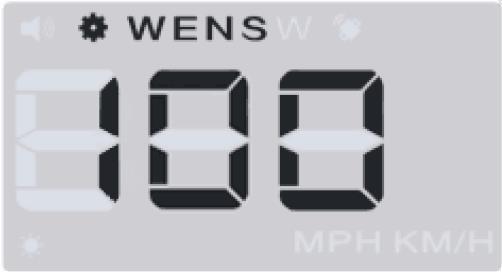

6 5 Tápfeszültség be/ki Ha a HUD nem kapcsol ki automatikusan, állítsa a feszültséget 13,2V-14V-ra Kijelző mód tükrözi a szélvédőn, 1 közvetlenül látható a lehúzott HUD képernyőn 0 A fényvisszaverő fólia felhasználása és telepítése: Kérjük, vegye figyelembe: A HUD projektek az autó műszerfalának az információit tartalmazza, az első szélvédőre vetítve, mivel a szélvédő dupla, ami kettős visszaverődést eredményez a szélvédőn működés közben. A kettős visszaverődés a különböző szélvédők különböző oka lehet. Ha tisztán látja a kijelzőn megjelenő információkat, akkor nincs szüksége a fényvisszaverő fólia használatára. Ha kettős a kép, akkor kérjük, használja a fényvisszaverő fóliát. Először kérjük, helyezze a csúszásmentes matracot a műszerfalra, majd helyezze be a HUD-ot. A fényvisszaverő fóliát éppen a HUD fölé ragaszthatja, amely a műszer képernyőjét a szélvédőre tükrözi. A fólia illesztésének módszerei: 1. Permetezzen valamennyi vizet arra a helyre, ahova a fóliát illeszteni szeretné, majd száraz ruhával tisztítsa meg; 2. Távolítsa el a fényvisszaverő fólia hátoldalát (1-sel jelölve), majd illessze rá az ablaküvegre. 3. Miután ráigazította a kívánt helyre, használhatja a karcolódeszkát vagy valami más lapos felületet, hogy a fólia sima legyen, és húzza kifelé a nedvességet, amíg eltűnik a buborék vagy a nedvesség. 4. Távolítsa el a fényvisszaverő fólia védőfóliáját (2.-sel jelölve). Ha a fólia nem tudja megjeleníteni az összes információt, akkor a pozíció mozgatásához állítsa be a csúszásmentes matracot.

7 HUD jellemzők: működési feszültség Működési áram alvó áram DC8-18V 40mA 15mA Szögmérő pontossága ±1 Sebességtartomány Valós idejű pontosság Műholdas helymeghatározás idő HUD méret 12V autos töltő HUD súly 0-400KM Ugyanaz mint a műholdnál Hideg indítás: 30s, meleg indítás: 1s 90x54x12mm 1000mA 40g Gyakori problémák megoldása 1. HUD képernyő kijelzés nélkül, és nincs áram Ellenőrizze az autós töltő kábelét, ha szoros, húzza le többször egymás után, majd ellenőrizze a HUD kapcsolót, hogy bekapcsol-e. Ha még nincs kijelzés, kérjük, próbálja meg egy másik kocsiban tesztelni és elemezni, hogy az autó szivargyújtó felülete rossz-e, ha rossz a szivargyújtó, kérjük, próbálja meg csatlakoztatni a kábelt az autós akkumulátorhoz. 2. Pontatlan sebesség a. Ellenőrizze először a sebességmérőt, hogy KM-re vagy MPH-ra van beállítva b. Ha a HUD be van kapcsolva, függőlegesen nyomja meg a hullámsáv gombját 5 másodpercig a menübe való belépéshez, itt a menüpontok 0-t mutat, a paraméter pedig 107-et, a hullámsáv gombját felfelé vagy lefelé nyomva növelheti vagy csökkentheti a értéket, a különbségtől függően, amíg meg nem jelenik a helyes érték. A beállítások elvégzése után, függőleges hosszan nyomja meg 5 másodpercig a mentéshez.

8 3. Ha napfény éri a HUD-ot, nem olvasható le tisztán a. Ellenőrizze, hogy a HUD egység védőfóliája sérült-e, és kérjük, ragasszon fényvisszaverő fóliát a szélvédőre. b. Ellenőrizze, hogy ráragadt-e a fényvisszaverő fólia c. Beállíthatja a fényerőt a beállítások menüből, lásd a 3. menüpontot d. Módosítsa a kijelző módját, lásd a 6. menüpontot, és állítsa az alapértelmezett értéket 1-re, majd közvetlenül láthatja felül a HUD képernyőről. 4. A vezető művelet összeomlik vagy pontatlan adatokat eredményez Állítsa be a újraindítást: Hosszasan húzza fel a hullámsáv gombját, és amikor az összes LED világít, a HUD befejezte a gyári beállítás visszaállítását. A használt elektromos és elektronikus készülékek speciális hulladék kategóriába tartoznak, begyűjtésük, tárolásuk és újrafeldolgozásuk fontos, ezáltal elkerülhetjuk az üvegház hatást okozó gázok vagy nehézfémek által okozott környezeti szennyeződést, melyek ártalmasak az emberi egeszségre es testi épségre. Ez okból kifolyalag kérjuk a használt elektromos és elektronikus keszülékeket, berendezéseket leadni az erre a célra létrehozott speciális hulladék gyűjtő központokba, ezáltal hozzájárulván a helyes ujrahasznosítási folyamathoz, oltalmazván környezetünket és erőforrásainkat. Ne feledje! Minden egyes elektromos es elektronikus készülék amely a hulladék gyűjtőbe, a földre vagy a víz partjára kerül szennyezi a környezetet! Az elkülönített gyűjtést ígénylő, hulladékká vált elektromos, elektronikus berendezés jelölese a mellékelt ábra szerint. Forgalmazó: VITACOM ELECTRONICS SRL. Adószám: RO Kolozsvár (Cluj-Napoca), Bună Ziua u. SZ.N. Tel: * export@vitacom.ro
