XC90. Rövid kezelési útmutató

Átírás

1 XC90 Rövid kezelési útmutató KÖSZÖNTJÜK ÚJ VOLVÓJÁBAN! Egy új autó megismerése mindig izgalmas élmény különösen, ha annyi modern kényelmi és biztonsági szolgáltatás áll rendelkezésére, mint egy Volvóban. A Rövid kezelési útmutatóval alig néhány perc alatt áttekintheti új autója legfontosabb jellemzőit és szolgáltatásait. Az autó használatával és karbantartásával kapcsolatos részletes tájékoztatást, valamint a jármű műszaki adatait a Kezelési útmutató tartalmazza. Ott találja meg azokat a fontos figyelmeztetéseket és biztonsági előírásokat is, amelyek betartása nélkülözhetetlen a biztonságos autózáshoz. Útmutatónk olyan opcionális felszerelésekről szóló ismertetőket is tartalmazhat, amelyek az Ön autójában nem elérhetők. Autójáról további információkat talál internetes honlapunkon.

2 IndítÓkULCS és távvezérlő Zárja az oldalajtók és a csomag tér ajtó zárját, valamint aktiválja a riasztót Nyitja az oldalajtók és a csomagtérajtó zárját, valamint kikapcsolja a riasztót* Csak a csomagtérajtó zárját nyitja (de magát a csomagtérajtót kézzel kell felnyitni) Keresőfény. Bekapcsolja a helyzetjelzőket, a rendszámtábla-világítást és a külső tükrök talajmegvilágító lámpáit, valamint az utastérvilágítást. Pánikgomb. Vészhelyzetben kb. 5 másodpercig lenyomva tartva beindítja a riasztó szirénáját. A nyitás vagy a zárás gomb kétszeri lenyomására a pánikriasztás kikapcsol. * Ha a zárak nyitása után két percen belül nem nyitják ki sem az egyik oldalajtót, sem a csomagtérajtót, a zárakat automatikusan visszazárja a rendszer. A kesztyűtartó zárja az indítókulccsal nyitható. HIdegIndítÁS MEGJEGYZÉS Hidegindítás után az alapjárati fordulatszám a külső hőmérséklettől függetlenül egy ideig magasabb a szokásosnál. Ennek az a célja, hogy a katalizátor-rendszer hamarabb érje el a hatékony működéshez szükséges üzemi hőmérsékletet. A dízelmotor IndítÁSA Fordítsa el a gyújtáskapcsolót a II állásba, és várja meg, amíg a műszerfalon kialszik az előizzítás jelzőlámpája. Ezt követően nyomja le a kuplungot, ill. a fékpedált, és fordítsa el a gyújtáskapcsolót a III állásba (a végállásba). Amikor a motor beindult, engedje vissza a gyújtáskapcsolót. ABLAktörLők és esőérzékelő A Egyszeri törlés 0 Ki 1 Esőérzékelő kapcsoló. Csak a kapcsolókar 0 állásában működik. 2 Az esőérzékelő érzékenységét, ill. a szakaszos törlés gyakoriságát szabályzó forgókapcsoló. 3 Hátsó ablaktörlő szakaszos/normál sebességű törlés kapcsoló. B C D E F Szakaszos törlés. Üteme a 2 szabályzóval állítható. Normál törlés Gyors törlés Szélvédő- és fényszórómosó Hátsó ablakmosó Az esőérzékelő bekapcsolt állapotát a gomb ellenőrző lámpájának kigyulladása jelzi.

3 VILÁGÍTÁSKAPCSOLÓK A B Fénykürt Távfény/tompított fény közötti váltás és kísérőfény Kikapcsolt tompított fény. A nappali menetjelző lámpák és a fénykürt kapcsolható, a távfény nem. Helyzetjelző fény. A gyújtáskapcsoló 0 állásában is bekapcsolható.* Tompított fény. A távfény és a fénykürt egyaránt kapcsolható. Fényszóró szintbeállítás (a Dual-Xenon fényszórók esetében automatikus) Műszerfal-világítás Nappali menetjelző lámpa kapcsoló. A gomb lenyomására: a fényszóró kapcsoló 0 állásában kigyulladnak a LED-es menetjelző lámpák; a fényszóró kapcsoló állásában nappali fényben a tompított fény helyett a menetjelző lámpák gyulladnak ki. Hátsó ködlámpa (csak a vezető oldalán) * A helyzetjelző fény bekapcsolásakor a tompított fény, illetve a nappali menetjelző lámpák kialszanak. rögzítőfék regeneráció (dízel) Bizonyos körülmények között a műszerfal kijelzőjén megjelenhet a Részecskeszűrő megtelt üzenet. Ez azt jelenti, hogy a kipufogórendszer részecskeszűrője tisztítást igényel. Ilyenkor vezessen kb. 20 percen át egyenletes, a főutakon szokásos sebességgel, és az ún. regeneráció automatikusan végbemegy. Amikor az üzenet eltűnik a kijelzőről, a részecskeszűrő az alapállapotba tért vissza. A rögzítőfék aktiválása 1. Lépjen határozottan a fékpedálra, majd nyomja le a rögzítőfék pedálját ( 1 ). 2. Engedje fel a normál fékpedált. Ha az autó gurulni kezd, a rögzítőfék pedálját erősebben kell benyomni. 3. Parkolás válassza a manuális sebességváltó 1-es, az automata váltó P állását. A rögzítőfék kioldása 1. Nyomja le határozottan a normál fékpedált, majd húzza meg a rögzítőfék kioldó karját ( 2 ). 2. Engedje fel a fékpedált. üzemanyagtöltés Tankolás közben akassza a tanksapkát a fedélen kiképzett horogra.

4 AUDIORENDSZER 1 Főkapcsoló és hangerőszabályzó. Megnyomásával be- vagy kikapcsolhatja a készüléket. Elforgatásával állítható a hangerő. 2 Hangszín és hanghatás. Megnyomásával kiválasztható a beállítandó hangszín pl. MÉLY, vagy hanghatás, pl. Dolby Pro Logic II. Elforgatásával végezhető el a beállítás. Audio műsorforrás. A gomb elforgatásával választhat a pl. CD lejátszó, a Bluetooth hangátvitel vagy az AUX/USB* aljzatra csatlakoztatott külső lejátszó között. CD-lejátszó** 3 CD-lemez kiválasztása. Használhatók a billentyűzet 1 6 gombjai is. 4 CD-lemez kiadása. A gomb rövid lenyomására a lejátszó kiadja az aktuális lemezt. CD-váltós modelleknél a gomb hosszú lenyomására a lejátszó az összes lemezt kiadja*. 6 Zeneszámok közötti váltás. Rádió 5 A 10 legjobban vehető állomás automatikus tárolása. A művelet a gomb kb. 2 másodpercig tartó lenyomásával indítható. A kijelzőn AUTOM. TÁROLÁS felirat látható. A tárolt adók közül a 0 9 gombok megnyomásával választhat. 6 A nyílbillentyűk rövid lenyomására a rádió a következő/előző legerősebb állomásra vált. A 0 9 gombok kb. 2 másodpercig tartó lenyomásával az éppen behangolt állomás erre a gombra programozódik. Az FM1 és FM2 hullámsávban állomás programozható, amelyek a 0 9 gombok rövid lenyomásával is behívhatók. * Az AUX bemenet használata esetén a lejátszó hangerejét állítsa közepes fokozatra, mert így kisebb a torzítás. Az USB aljzatba csatlakoztatott ipod akkumulátora menet közben töltődik is. ** A készülék MP3 és WMA audiofájlokat tartalmazó CD-lemezek lejátszására is alkalmas. Beépített emelőpárna Az emelőpárna kihajtása 1. Húzza meg az emelőpárna előlapján levő fogantyút. 2. Két kézzel fogja meg a párnát, tolja hátrafelé, majd nyomja le addig, hogy az a kihajtott helyzetben rögzüljön. Szükség esetén a biztonsági öv csatját hajtsa el a párna útjából. Az emelőpárna lehajtása 1. Húzza meg az emelőpárna előlapján levő fogantyút. 2. A párnát előrefelé húzva nyomja le addig, amíg az üléspárnával egy síkba kerülve az alsó helyzetben nem rögzül. A hátsó üléstámlák ledöntése előtt az emelőpárnát le kell hajtani.

5 Elektronikusan vezérelt légkondicionáló (ECC) 1 Ventilátor fúváserősség. 2 MAN belsőlevegő-keringtetés manuális be- és kikapcsolása. AUT aktív utastérszűrő rendszer be- és kikapcsolása. 3 Légkondicionálás be-/kikapcsolása. Hűti az utasteret és párátlanítja az ablakokat. 4 A két hőmérséklet-szabályzó gomb elforgatásával a vezető és az utas oldalán egymástól függetlenül állítható a hőmérséklet. 5 A levegő elosztása. A gombokkal a lábtérbe, a műszerfalon levő befúvó nyílásokra vagy a szélvédőre irányítható a fő levegőáram. 6 Automatikus vezérlés kapcsoló. A gombot lenyomva az ECC automatikus üzemmódba kapcsol, és önműködően szabályozza a klímaberendezés összes funkcióját (ventilátor, bejövő levegő hőmérséklete és elosztása), optimális környezetet biztosítva a vezetéshez. Az automatikus üzemmódot a gomb ellenőrző lámpájának kigyulladása jelzi. 7 Ülésfűtés kapcsolók (első ülések). 8 Maximális párátlanítás. A rendszer a legerősebb ventilátor-fokozattal a szélvédőre és az oldalsó ablakokra fújja a levegőt. 9 A hátsó szélvédő és a külső visszapillantó tükrök párátlanítása. KIKAPCSOLHATÓ UTASOLDALI FRONTLÉGZSÁK VIGYÁZAT! A légzsákkapcsoló helytelen használata életveszélyes következményekkel járhat. Ha a kapcsoló használatával kapcsolatban a legkisebb kétsége van, olvassa el a Kezelési útmutatót. A légzsák kikapcsolása A kikapcsolható utasoldali frontlégzsák kapcsolója a műszerfal jobb oldalfalán található. Be- vagy kikapcsolásához használja az indítókulcsot. OFF a légzsák ki van kapcsolva. A légzsák kikapcsolt állapotára a belső visszapillantó tükör felett kigyulladó PASS AIRBAG OFF (Utasoldali légzsák kikapcsolva) felirat is figyelmeztet. Ilyenkor az első ülésen is utazhat emelőpárnán vagy gyermekülésben ülő gyermek, de az első ülésen 140 cm-nél magasabb személy nem utazhat. ON a légzsák be van kapcsolva. Az első ülésen csak 140 cm-nél magasabb személy utazhat. Ilyenkor emelőpárnát vagy gyermekülést ide helyezni tilos és életveszélyes.

6 fedélzeti számítógép ÉS NAPI KILOMÉTER-SZÁMLÁLÓK 1 A fedélzeti számítógép kijelzője. Az éppen megjeleníteni kívánt érték (pl. átlagfogyasztás) a forgószabályzóval ( 9 ) választható ki. 2 A gomb rövid lenyomásával válthat a T1 és T2 napi kilométer-számláló között. A gomb hosszabb lenyomására az aktuális számláló nullára áll vissza. 3 Kijelző 1. sor: kilométerszámláló Kijelző 2. sor: T1 és T2 egymástól független napi kilométerszámlálók. 4 Kijelző 1. sor: óra Kijelző 2. sor: külső hőmérsékletjelző 5 Az óra beállítása: Fordítsa el a gombot ütközésig jobbra vagy balra, és tartsa ebben a helyzetben addig, amíg az órán a kívánt idő nem jelenik meg. 6 Üzemanyagszint-jelző 7 Alacsony üzemanyagszint. A lámpa kigyulladása esetén mielőbb tankoljon! Megnyomásával újra megjelenítheti, ill. törölheti a kijelzőn megjelenő üzenetet. 9 A gyűrű elforgatásával válthat a fedélzeti számítógép funkciói között. 10 Rövid lenyomására az aktuális funkció számlálója nullázódik. Hosszabb lenyomására az összes funkció számlálója nullázódik. MEGJEGYZÉS A fedélzeti számítógép által kijelzett _ km a tank kiürüléséig távolság a korábbi vezetési körülmények alapján becsült érték. JELZŐ- ÉS FIGYELmeztető FÉNYEK Tájékoztató jelzés kövesse a kijelzőn megjelenő üzenetet. Figyelmeztető jelzés amint biztonságos, álljon meg, és kövesse a kijelzőn megjelenő üzenetet. Alacsony olajnyomás. Amint biztonságos, álljon meg. Ellenőrizze az olajszintet, és szükség esetén pótolja az olajat.* Hiba a fékrendszerben. Amint biztonságos, álljon meg. Ellenőrizze a fékfolyadék szintjét.* DSTC menetstabilizáló rendszer. Ha a DSTC menetstabilizáló beavatkozik, a lámpa villog. Ha a DSTC meghibásodott, a lámpa folyamatosan ég. Előizzítás (dízelmotornál). A motor csak azután indítható, hogy a lámpa kialudt. * Ha a jelzés nem szűnik meg, ne vezesse tovább az autót, hanem autómentővel szállíttassa szervizbe.

7 IRÁNYJELZŐK A kormány állítása A Rövid irányjelzés, három villanás B Folyamatos irányjelzés VIGYÁZAT! A kormánykerék helyzetét mindig indulás előtt állítsa be, soha ne vezetés közben. Holttérfigyelő rendszer (BLIS) A BLIS rendszer célja a külső visszapillantó tükrök holtterének kiküszöbölése. Ha a rendszer digitális kamerái a külső tükrök holtterében az autóval azonos irányban haladó másik járművet észlelnek, az ajtókeretbe épített jelzőlámpákkal figyelmeztetik a vezetőt. A lámpa azon az oldalon gyullad ki, ahol a rendszer másik járművet észlel. A nedves útfelületről visszatükröződő fény, a jármű saját, a világos színű úton látható árnyéka, vagy a kamerában megjelenő, alacsonyan álló nap következtében a BLIS jelzőfény akkor is kigyulladhat, ha nincs jármű a holttérben. A rendszer közvetlen meghibásodása esetén Holttérfigyelő szerviz szüks. üzenet jelenik meg a kijelzőn. Beszállás a harmadik üléssorba autóápolás A kézi mosás jobban kíméli a fényezést, mint a gépi autómosó. A fényezés új korában érzékenyebb, ezért az autó első üzembe helyezését követő néhány hónapban ajánlott a kézi mosás. A mosáshoz használjon tiszta vizet és szivacsot. Mindig óvatosan mossa az autót, mert a felgyülemlett por vagy apró kövek felkarcolhatják a fényezést. bevásárlótáska tartó A hátsó szélső üléstámlák előre döntése (második üléssor) 1. Húzza fel a fogantyút ( 1 ), és ütközésig döntse előre a támlát. Ezzel egy időben tolja előre az egész ülést. 2. Húzza fel a fogantyút, és döntse vissza a támlát. Ezzel egy időben tolja hátra az ülést. A csomagtér padlójából felhajtható térelválasztón horgok és gumiheveder segíti a csomagok rögzítését.

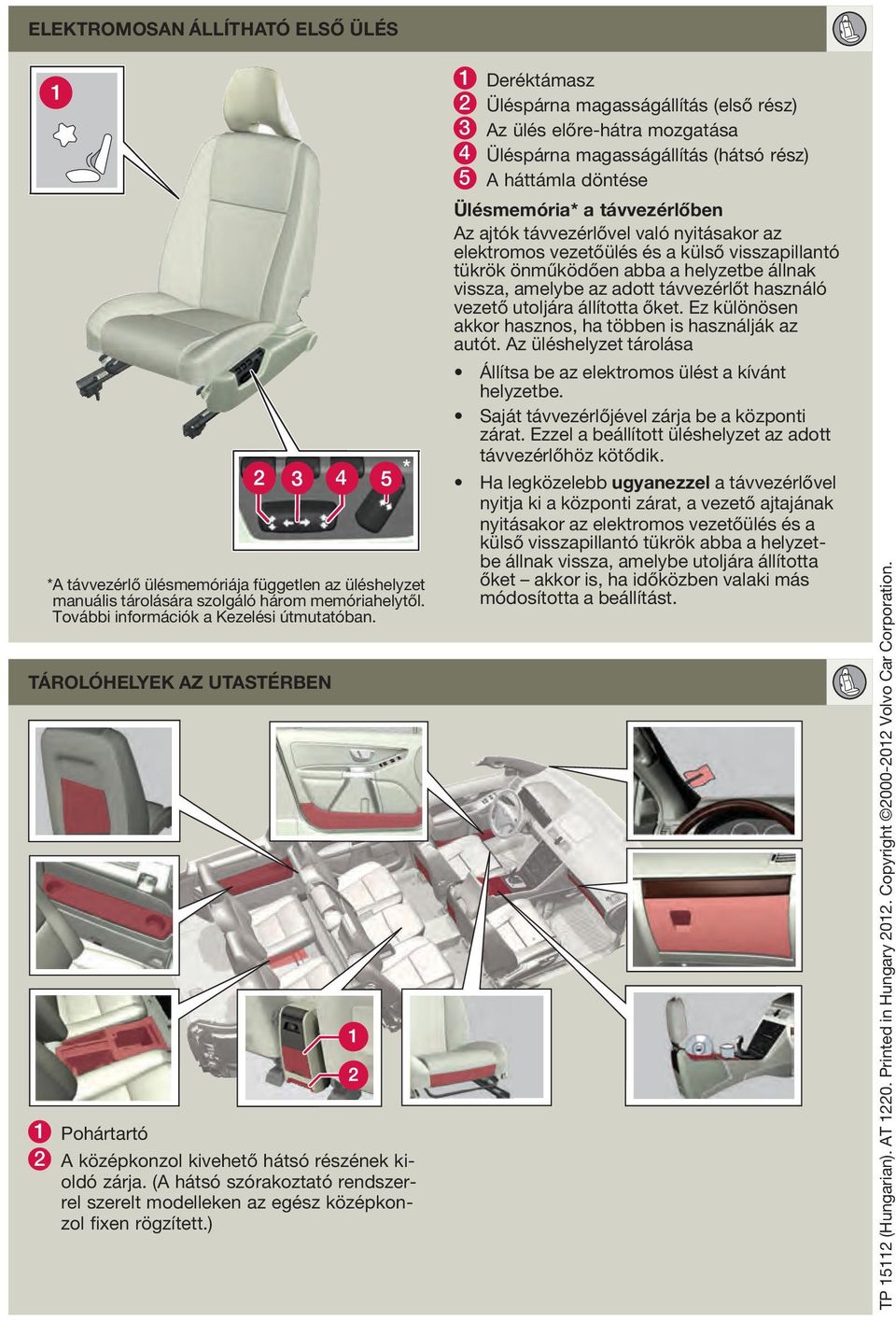

8 Elektromosan állítható első ülés * A távvezérlő ülésmemóriája független az üléshelyzet manuális tárolására szolgáló három memóriahelytől. További információk a Kezelési útmutatóban. TÁROLÓhelyek az utastérben 1 Pohártartó 2 A középkonzol kivehető hátsó részének kioldó zárja. (A hátsó szórakoztató rendszerrel szerelt modelleken az egész középkonzol fixen rögzített.) 1 Deréktámasz 2 Üléspárna magasságállítás (első rész) 3 Az ülés előre-hátra mozgatása 4 Üléspárna magasságállítás (hátsó rész) 5 A háttámla döntése Ülésmemória* a távvezérlőben Az ajtók távvezérlővel való nyitásakor az elektromos vezetőülés és a külső visszapillantó tükrök önműködően abba a helyzetbe állnak vissza, amelybe az adott távvezérlőt használó vezető utoljára állította őket. Ez különösen akkor hasznos, ha többen is használják az autót. Az üléshelyzet tárolása Állítsa be az elektromos ülést a kívánt helyzetbe. Saját távvezérlőjével zárja be a központi zárat. Ezzel a beállított üléshelyzet az adott távvezérlőhöz kötődik. Ha legközelebb ugyanezzel a távvezérlővel nyitja ki a központi zárat, a vezető ajtajának nyitásakor az elektromos vezetőülés és a külső visszapillantó tükrök abba a helyzetbe állnak vissza, amelybe utoljára állította őket akkor is, ha időközben valaki más módosította a beállítást. TP (Hungarian). AT Printed in Hungary Copyright Volvo Car Corporation.
