CORRIGO E Szellőzés verzió Kezelési Leírás A CORRIGO E-ről általánosságban Telepítés és bekötés Beüzemelés

Átírás

1

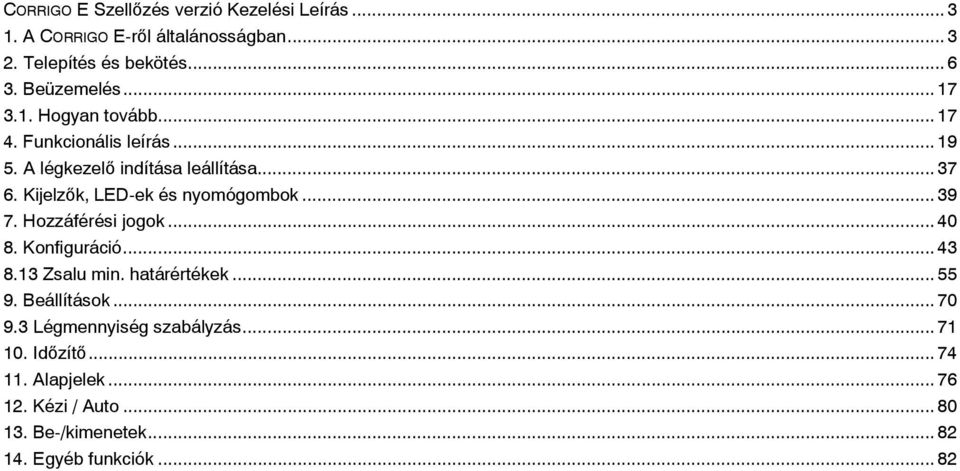

2 CORRIGO E Szellőzés verzió Kezelési Leírás A CORRIGO E-ről általánosságban Telepítés és bekötés Beüzemelés Hogyan tovább Funkcionális leírás A légkezelő indítása leállítása Kijelzők, LED-ek és nyomógombok Hozzáférési jogok Konfiguráció Zsalu min. határértékek Beállítások Légmennyiség szabályzás Időzítő Alapjelek Kézi / Auto Be-/kimenetek Egyéb funkciók... 82

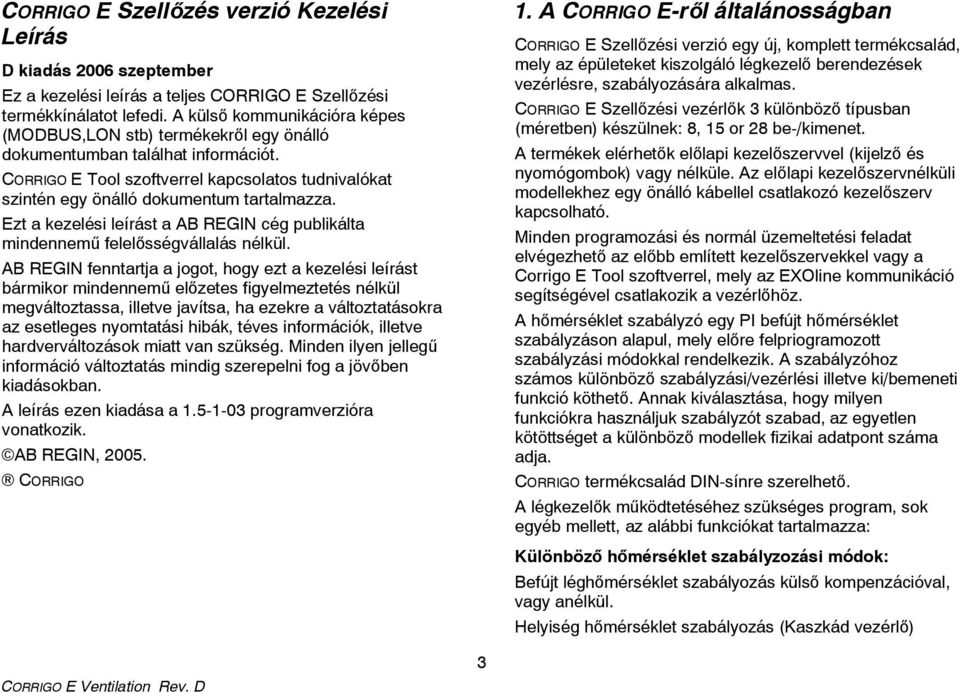

3 CORRIGO E Szellőzés verzió Kezelési Leírás D kiadás 2006 szeptember Ez a kezelési leírás a teljes CORRIGO E Szellőzési termékkínálatot lefedi. A külső kommunikációra képes (MODBUS,LON stb) termékekről egy önálló dokumentumban találhat információt. CORRIGO E Tool szoftverrel kapcsolatos tudnivalókat szintén egy önálló dokumentum tartalmazza. Ezt a kezelési leírást a AB REGIN cég publikálta mindennemű felelősségvállalás nélkül. AB REGIN fenntartja a jogot, hogy ezt a kezelési leírást bármikor mindennemű előzetes figyelmeztetés nélkül megváltoztassa, illetve javítsa, ha ezekre a változtatásokra az esetleges nyomtatási hibák, téves információk, illetve hardverváltozások miatt van szükség. Minden ilyen jellegű információ változtatás mindig szerepelni fog a jövőben kiadásokban. A leírás ezen kiadása a programverzióra vonatkozik. AB REGIN, CORRIGO 1. A CORRIGO E-ről általánosságban CORRIGO E Szellőzési verzió egy új, komplett termékcsalád, mely az épületeket kiszolgáló légkezelő berendezések vezérlésre, szabályozására alkalmas. CORRIGO E Szellőzési vezérlők 3 különböző típusban (méretben) készülnek: 8, 15 or 28 be-/kimenet. A termékek elérhetők előlapi kezelőszervvel (kijelző és nyomógombok) vagy nélküle. Az előlapi kezelőszervnélküli modellekhez egy önálló kábellel csatlakozó kezelőszerv kapcsolható. Minden programozási és normál üzemeltetési feladat elvégezhető az előbb említett kezelőszervekkel vagy a Corrigo E Tool szoftverrel, mely az EXOline kommunikáció segítségével csatlakozik a vezérlőhöz. A hőmérséklet szabályzó egy PI befújt hőmérséklet szabályzáson alapul, mely előre felpriogramozott szabályzási módokkal rendelkezik. A szabályzóhoz számos különböző szabályzási/vezérlési illetve ki/bemeneti funkció köthető. Annak kiválasztása, hogy milyen funkciókra használjuk szabályzót szabad, az egyetlen kötöttséget a különböző modellek fizikai adatpont száma adja. CORRIGO termékcsalád DIN-sínre szerelhető. A légkezelők működtetéséhez szükséges program, sok egyéb mellett, az alábbi funkciókat tartalmazza: Különböző hőmérséklet szabályzozási módok: Befújt léghőmérséklet szabályozás külső kompenzációval, vagy anélkül. Helyiség hőmérséklet szabályozás (Kaszkád vezérlő) 3

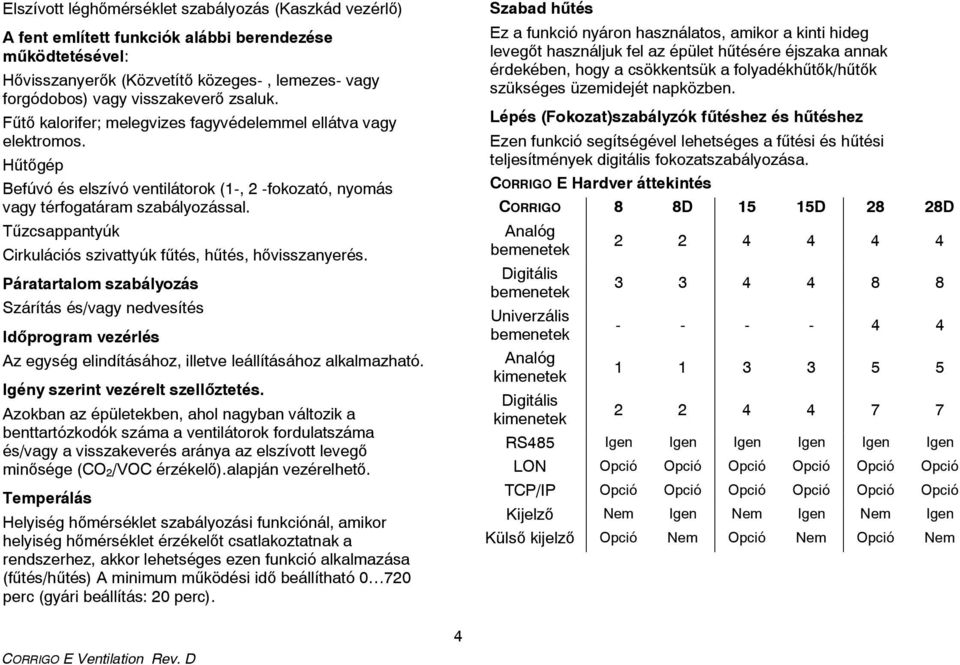

4 Elszívott léghőmérséklet szabályozás (Kaszkád vezérlő) A fent említett funkciók alábbi berendezése működtetésével: Hővisszanyerők (Közvetítő közeges-, lemezes- vagy forgódobos) vagy visszakeverő zsaluk. Fűtő kalorifer; melegvizes fagyvédelemmel ellátva vagy elektromos. Hűtőgép Befúvó és elszívó ventilátorok (1-, 2 -fokozató, nyomás vagy térfogatáram szabályozással. Tűzcsappantyúk Cirkulációs szivattyúk fűtés, hűtés, hővisszanyerés. Páratartalom szabályozás Szárítás és/vagy nedvesítés Időprogram vezérlés Az egység elindításához, illetve leállításához alkalmazható. Igény szerint vezérelt szellőztetés. Azokban az épületekben, ahol nagyban változik a benttartózkodók száma a ventilátorok fordulatszáma és/vagy a visszakeverés aránya az elszívott levegő minősége (CO 2/VOC érzékelő).alapján vezérelhető. Temperálás Helyiség hőmérséklet szabályozási funkciónál, amikor helyiség hőmérséklet érzékelőt csatlakoztatnak a rendszerhez, akkor lehetséges ezen funkció alkalmazása (fűtés/hűtés) A minimum működési idő beállítható perc (gyári beállítás: 20 perc). Szabad hűtés Ez a funkció nyáron használatos, amikor a kinti hideg levegőt használjuk fel az épület hűtésére éjszaka annak érdekében, hogy a csökkentsük a folyadékhűtők/hűtők szükséges üzemidejét napközben. Lépés (Fokozat)szabályzók fűtéshez és hűtéshez Ezen funkció segítségével lehetséges a fűtési és hűtési teljesítmények digitális fokozatszabályozása. CORRIGO E Hardver áttekintés CORRIGO 8 8D 15 15D 28 28D Analóg bemenetek Digitális bemenetek Univerzális bemenetek Analóg kimenetek Digitális kimenetek RS485 Igen Igen Igen Igen Igen Igen LON Opció Opció Opció Opció Opció Opció TCP/IP Opció Opció Opció Opció Opció Opció Kijelző Nem Igen Nem Igen Nem Igen Külső kijelző Opció Nem Opció Nem Opció Nem 4

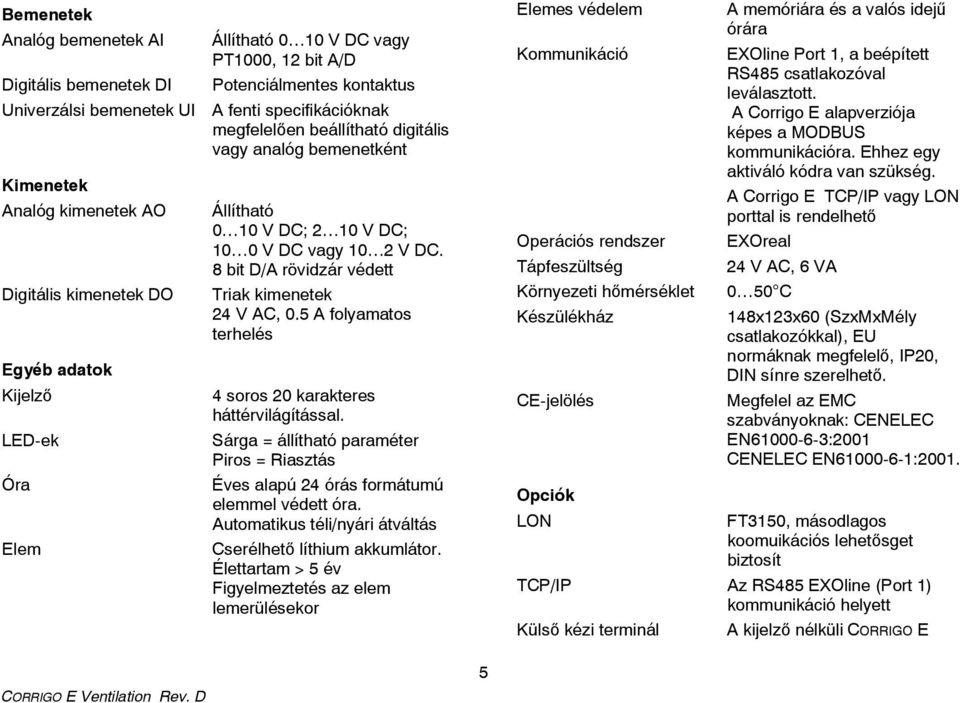

5 Bemenetek Analóg bemenetek AI Digitális bemenetek DI Állítható 0 10 V DC vagy PT1000, 12 bit A/D Potenciálmentes kontaktus Univerzálsi bemenetek UI A fenti specifikációknak megfelelően beállítható digitális vagy analóg bemenetként Kimenetek Analóg kimenetek AO Digitális kimenetek DO Egyéb adatok Kijelző LED-ek Óra Elem Állítható 0 10 V DC; 2 10 V DC; 10 0 V DC vagy 10 2 V DC. 8 bit D/A rövidzár védett Triak kimenetek 24 V AC, 0.5 A folyamatos terhelés 4 soros 20 karakteres háttérvilágítással. Sárga = állítható paraméter Piros = Riasztás Éves alapú 24 órás formátumú elemmel védett óra. Automatikus téli/nyári átváltás Cserélhető líthium akkumlátor. Élettartam > 5 év Figyelmeztetés az elem lemerülésekor Elemes védelem Kommunikáció Operációs rendszer Tápfeszültség Környezeti hőmérséklet Készülékház CE-jelölés Opciók LON A memóriára és a valós idejű órára EXOline Port 1, a beépített RS485 csatlakozóval leválasztott. A Corrigo E alapverziója képes a MODBUS kommunikációra. Ehhez egy aktiváló kódra van szükség. A Corrigo E TCP/IP vagy LON porttal is rendelhető EXOreal 24 V AC, 6 VA 0 50 C 148x123x60 (SzxMxMély csatlakozókkal), EU normáknak megfelelő, IP20, DIN sínre szerelhető. Megfelel az EMC szabványoknak: CENELEC EN :2001 CENELEC EN :2001. FT3150, másodlagos koomuikációs lehetősget biztosít TCP/IP Az RS485 EXOline (Port 1) kommunikáció helyett Külső kézi terminál A kijelző nélküli CORRIGO E 5

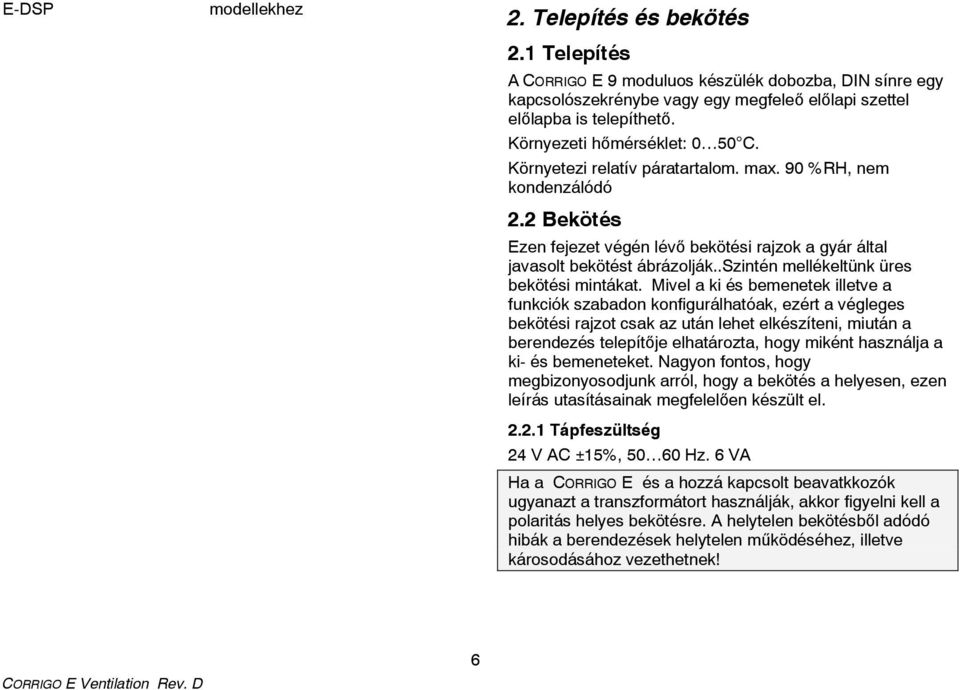

6 E-DSP modellekhez 2. Telepítés és bekötés 2.1 Telepítés A CORRIGO E 9 moduluos készülék dobozba, DIN sínre egy kapcsolószekrénybe vagy egy megfeleő előlapi szettel előlapba is telepíthető. Környezeti hőmérséklet: 0 50 C. Környetezi relatív páratartalom. max. 90 %RH, nem kondenzálódó 2.2 Bekötés Ezen fejezet végén lévő bekötési rajzok a gyár által javasolt bekötést ábrázolják..szintén mellékeltünk üres bekötési mintákat. Mivel a ki és bemenetek illetve a funkciók szabadon konfigurálhatóak, ezért a végleges bekötési rajzot csak az után lehet elkészíteni, miután a berendezés telepítője elhatározta, hogy miként használja a ki- és bemeneteket. Nagyon fontos, hogy megbizonyosodjunk arról, hogy a bekötés a helyesen, ezen leírás utasításainak megfelelően készült el Tápfeszültség 24 V AC ±15%, Hz. 6 VA Ha a CORRIGO E és a hozzá kapcsolt beavatkkozók ugyanazt a transzformátort használják, akkor figyelni kell a polaritás helyes bekötésre. A helytelen bekötésből adódó hibák a berendezések helytelen működéséhez, illetve károsodásához vezethetnek! 6

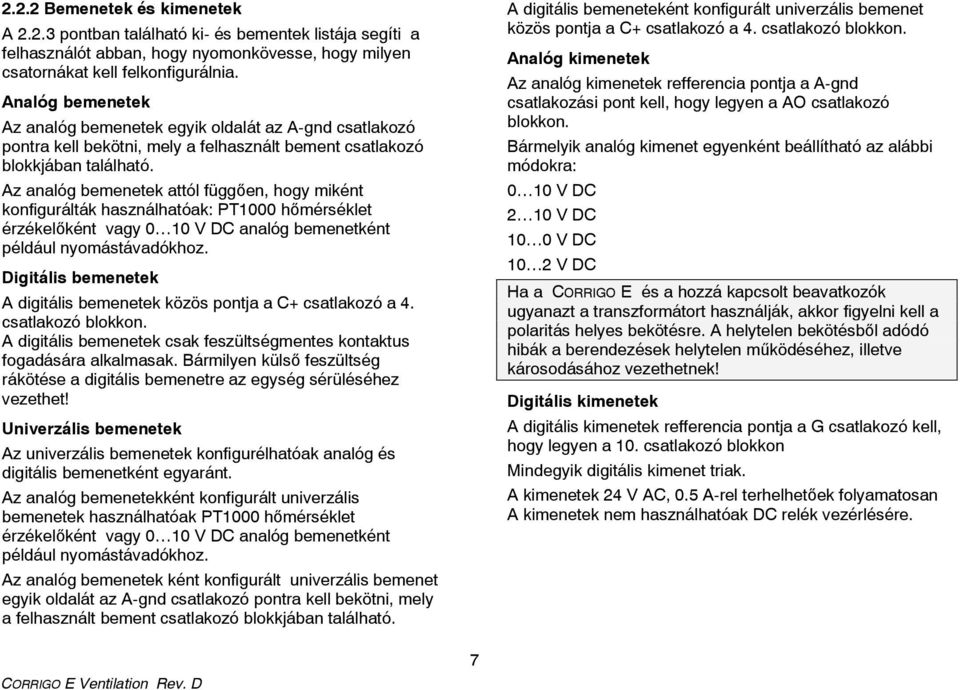

7 2.2.2 Bemenetek és kimenetek A pontban található ki- és bementek listája segíti a felhasználót abban, hogy nyomonkövesse, hogy milyen csatornákat kell felkonfigurálnia. Analóg bemenetek Az analóg bemenetek egyik oldalát az A-gnd csatlakozó pontra kell bekötni, mely a felhasznált bement csatlakozó blokkjában található. Az analóg bemenetek attól függően, hogy miként konfigurálták használhatóak: PT1000 hőmérséklet érzékelőként vagy 0 10 V DC analóg bemenetként például nyomástávadókhoz. Digitális bemenetek A digitális bemenetek közös pontja a C+ csatlakozó a 4. csatlakozó blokkon. A digitális bemenetek csak feszültségmentes kontaktus fogadására alkalmasak. Bármilyen külső feszültség rákötése a digitális bemenetre az egység sérüléséhez vezethet! Univerzális bemenetek Az univerzális bemenetek konfigurélhatóak analóg és digitális bemenetként egyaránt. Az analóg bemenetekként konfigurált univerzális bemenetek használhatóak PT1000 hőmérséklet érzékelőként vagy 0 10 V DC analóg bemenetként például nyomástávadókhoz. Az analóg bemenetek ként konfigurált univerzális bemenet egyik oldalát az A-gnd csatlakozó pontra kell bekötni, mely a felhasznált bement csatlakozó blokkjában található. A digitális bemeneteként konfigurált univerzális bemenet közös pontja a C+ csatlakozó a 4. csatlakozó blokkon. Analóg kimenetek Az analóg kimenetek refferencia pontja a A-gnd csatlakozási pont kell, hogy legyen a AO csatlakozó blokkon. Bármelyik analóg kimenet egyenként beállítható az alábbi módokra: 0 10 V DC 2 10 V DC 10 0 V DC 10 2 V DC Ha a CORRIGO E és a hozzá kapcsolt beavatkozók ugyanazt a transzformátort használják, akkor figyelni kell a polaritás helyes bekötésre. A helytelen bekötésből adódó hibák a berendezések helytelen működéséhez, illetve károsodásához vezethetnek! Digitális kimenetek A digitális kimenetek refferencia pontja a G csatlakozó kell, hogy legyen a 10. csatlakozó blokkon Mindegyik digitális kimenet triak. A kimenetek 24 V AC, 0.5 A-rel terhelhetőek folyamatosan A kimenetek nem használhatóak DC relék vezérlésére. 7

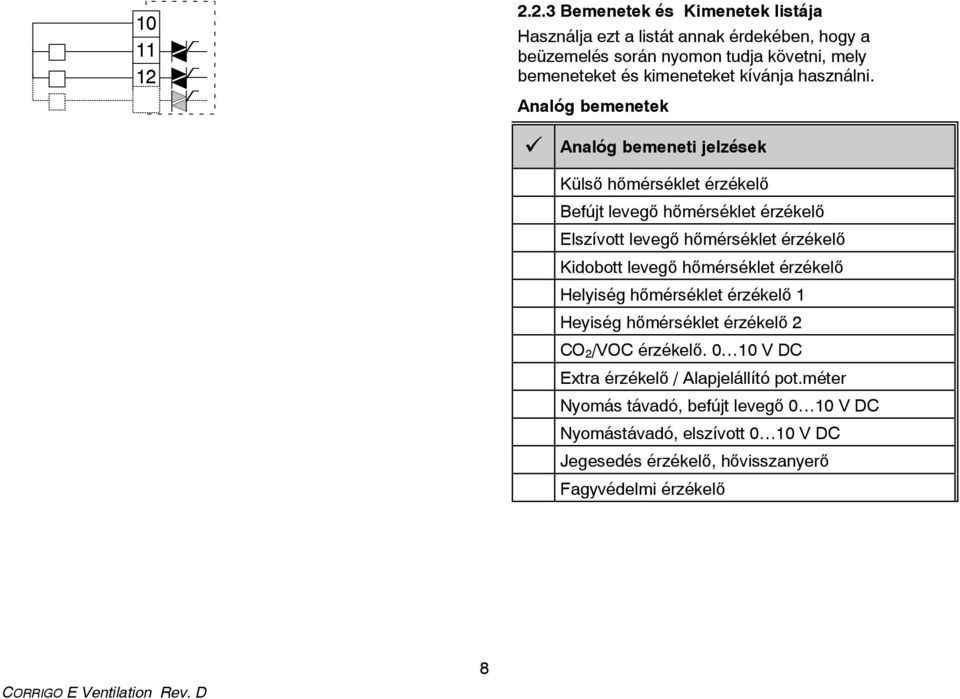

8 Bemenetek és Kimenetek listája Használja ezt a listát annak érdekében, hogy a beüzemelés során nyomon tudja követni, mely bemeneteket és kimeneteket kívánja használni. Analóg bemenetek Analóg bemeneti jelzések Külső hőmérséklet érzékelő Befújt levegő hőmérséklet érzékelő Elszívott levegő hőmérséklet érzékelő Kidobott levegő hőmérséklet érzékelő Helyiség hőmérséklet érzékelő 1 Heyiség hőmérséklet érzékelő 2 CO 2/VOC érzékelő V DC Extra érzékelő / Alapjelállító pot.méter Nyomás távadó, befújt levegő 0 10 V DC Nyomástávadó, elszívott 0 10 V DC Jegesedés érzékelő, hővisszanyerő Fagyvédelmi érzékelő 8

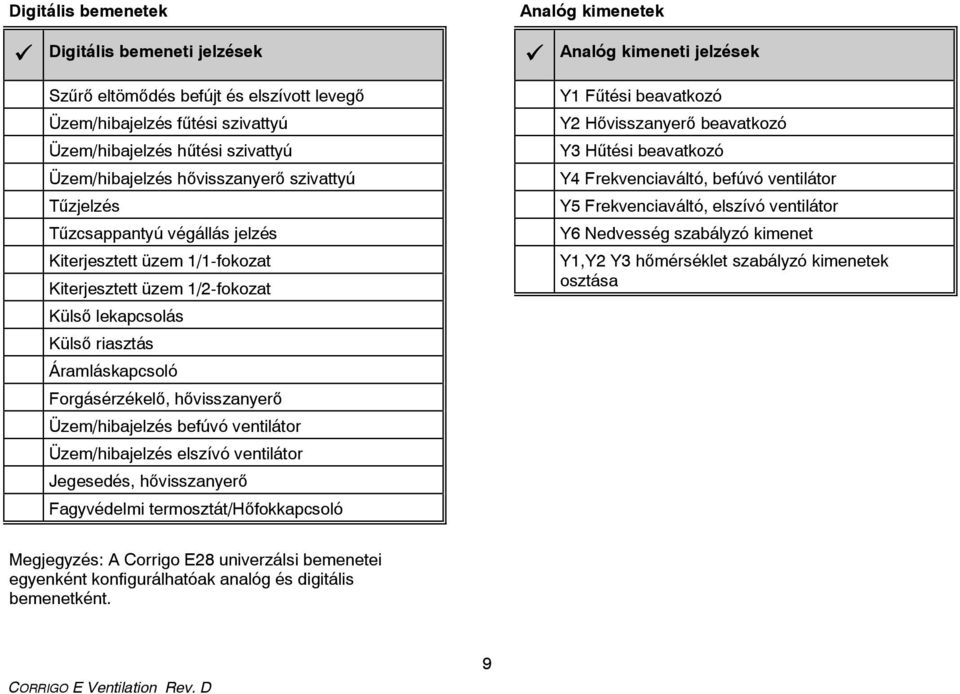

9 Digitális bemenetek Digitális bemeneti jelzések Szűrő eltömődés befújt és elszívott levegő Üzem/hibajelzés fűtési szivattyú Üzem/hibajelzés hűtési szivattyú Üzem/hibajelzés hővisszanyerő szivattyú Tűzjelzés Tűzcsappantyú végállás jelzés Kiterjesztett üzem 1/1-fokozat Kiterjesztett üzem 1/2-fokozat Külső lekapcsolás Külső riasztás Áramláskapcsoló Forgásérzékelő, hővisszanyerő Üzem/hibajelzés befúvó ventilátor Üzem/hibajelzés elszívó ventilátor Jegesedés, hővisszanyerő Fagyvédelmi termosztát/hőfokkapcsoló Analóg kimenetek Analóg kimeneti jelzések Y1 Fűtési beavatkozó Y2 Hővisszanyerő beavatkozó Y3 Hűtési beavatkozó Y4 Frekvenciaváltó, befúvó ventilátor Y5 Frekvenciaváltó, elszívó ventilátor Y6 Nedvesség szabályzó kimenet Y1,Y2 Y3 hőmérséklet szabályzó kimenetek osztása Megjegyzés: A Corrigo E28 univerzálsi bemenetei egyenként konfigurálhatóak analóg és digitális bemenetként. 9

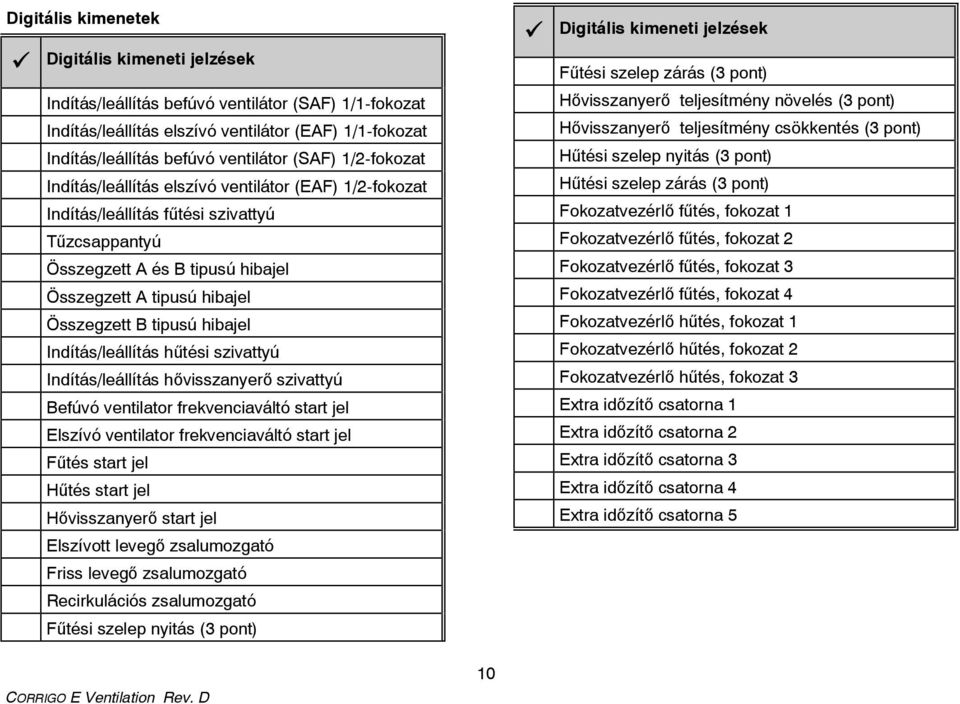

10 Digitális kimenetek Digitális kimeneti jelzések Indítás/leállítás befúvó ventilátor (SAF) 1/1-fokozat Indítás/leállítás elszívó ventilátor (EAF) 1/1-fokozat Indítás/leállítás befúvó ventilátor (SAF) 1/2-fokozat Indítás/leállítás elszívó ventilátor (EAF) 1/2-fokozat Indítás/leállítás fűtési szivattyú Tűzcsappantyú Összegzett A és B tipusú hibajel Összegzett A tipusú hibajel Összegzett B tipusú hibajel Indítás/leállítás hűtési szivattyú Indítás/leállítás hővisszanyerő szivattyú Befúvó ventilator frekvenciaváltó start jel Elszívó ventilator frekvenciaváltó start jel Fűtés start jel Hűtés start jel Hővisszanyerő start jel Elszívott levegő zsalumozgató Friss levegő zsalumozgató Recirkulációs zsalumozgató Fűtési szelep nyitás (3 pont) Digitális kimeneti jelzések Fűtési szelep zárás (3 pont) Hővisszanyerő teljesítmény növelés (3 pont) Hővisszanyerő teljesítmény csökkentés (3 pont) Hűtési szelep nyitás (3 pont) Hűtési szelep zárás (3 pont) Fokozatvezérlő fűtés, fokozat 1 Fokozatvezérlő fűtés, fokozat 2 Fokozatvezérlő fűtés, fokozat 3 Fokozatvezérlő fűtés, fokozat 4 Fokozatvezérlő hűtés, fokozat 1 Fokozatvezérlő hűtés, fokozat 2 Fokozatvezérlő hűtés, fokozat 3 Extra időzítő csatorna 1 Extra időzítő csatorna 2 Extra időzítő csatorna 3 Extra időzítő csatorna 4 Extra időzítő csatorna 5 10

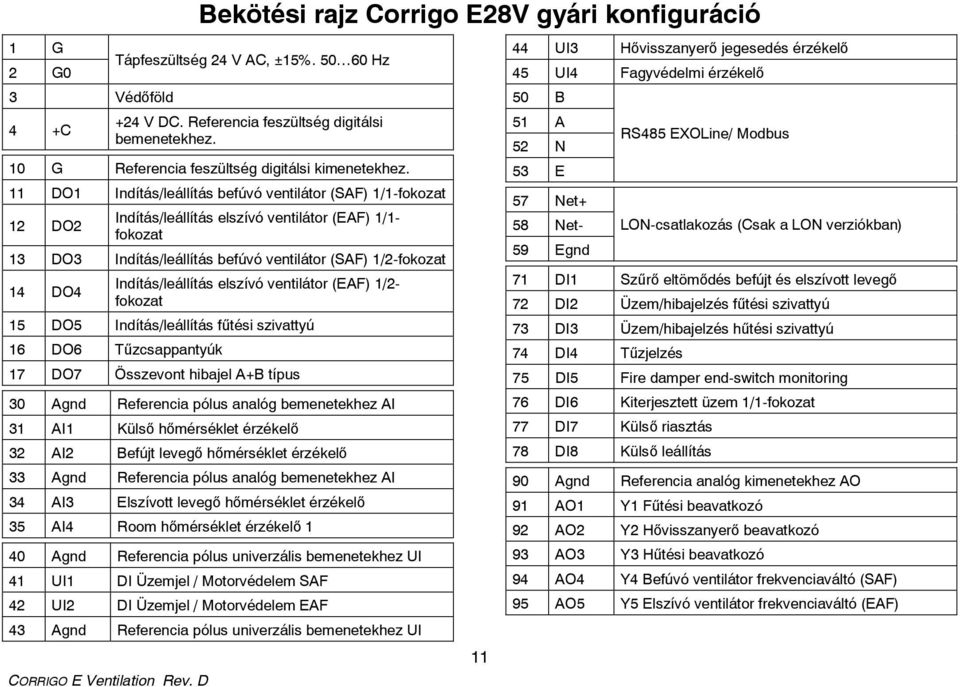

11 1 G 2 G0 3 Védőföld 4 +C Bekötési rajz Corrigo E28V gyári konfiguráció Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 Indítás/leállítás befúvó ventilátor (SAF) 1/1-fokozat 12 DO2 Indítás/leállítás elszívó ventilátor (EAF) 1/1- fokozat 13 DO3 Indítás/leállítás befúvó ventilátor (SAF) 1/2-fokozat 14 DO4 Indítás/leállítás elszívó ventilátor (EAF) 1/2- fokozat 15 DO5 Indítás/leállítás fűtési szivattyú 16 DO6 Tűzcsappantyúk 17 DO7 Összevont hibajel A+B típus 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 Külső hőmérséklet érzékelő 32 AI2 Befújt levegő hőmérséklet érzékelő 33 Agnd Referencia pólus analóg bemenetekhez AI 34 AI3 Elszívott levegő hőmérséklet érzékelő 35 AI4 Room hőmérséklet érzékelő 1 40 Agnd Referencia pólus univerzális bemenetekhez UI 41 UI1 DI Üzemjel / Motorvédelem SAF 42 UI2 DI Üzemjel / Motorvédelem EAF 43 Agnd Referencia pólus univerzális bemenetekhez UI UI3 Hővisszanyerő jegesedés érzékelő 45 UI4 Fagyvédelmi érzékelő 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 71 DI1 Szűrő eltömődés befújt és elszívott levegő 72 DI2 Üzem/hibajelzés fűtési szivattyú 73 DI3 Üzem/hibajelzés hűtési szivattyú 74 DI4 Tűzjelzés 75 DI5 Fire damper end-switch monitoring 76 DI6 Kiterjesztett üzem 1/1-fokozat 77 DI7 Külső riasztás 78 DI8 Külső leállítás 90 Agnd Referencia analóg kimenetekhez AO 91 AO1 Y1 Fűtési beavatkozó 92 AO2 Y2 Hővisszanyerő beavatkozó 93 AO3 Y3 Hűtési beavatkozó 94 AO4 Y4 Befúvó ventilátor frekvenciaváltó (SAF) 95 AO5 Y5 Elszívó ventilátor frekvenciaváltó (EAF)

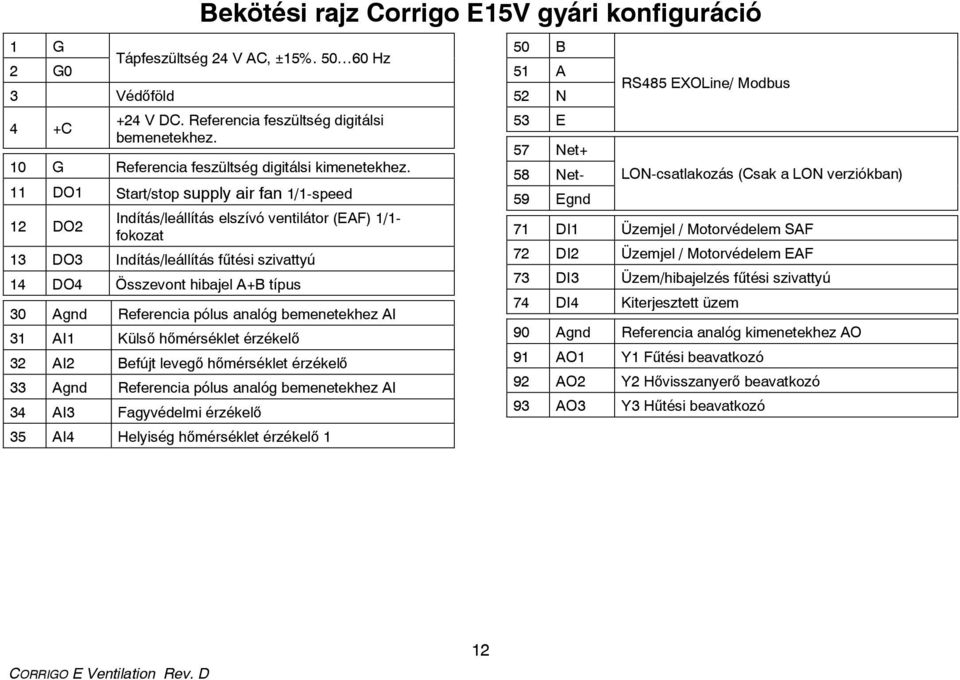

12 1 G 2 G0 3 Védőföld 4 +C Bekötési rajz Corrigo E15V gyári konfiguráció Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 Start/stop supply air fan 1/1-speed 12 DO2 Indítás/leállítás elszívó ventilátor (EAF) 1/1- fokozat 13 DO3 Indítás/leállítás fűtési szivattyú 14 DO4 Összevont hibajel A+B típus 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 Külső hőmérséklet érzékelő 32 AI2 Befújt levegő hőmérséklet érzékelő 33 Agnd Referencia pólus analóg bemenetekhez AI 34 AI3 Fagyvédelmi érzékelő 35 AI4 Helyiség hőmérséklet érzékelő 1 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 71 DI1 Üzemjel / Motorvédelem SAF 72 DI2 Üzemjel / Motorvédelem EAF 73 DI3 Üzem/hibajelzés fűtési szivattyú 74 DI4 Kiterjesztett üzem 90 Agnd Referencia analóg kimenetekhez AO 91 AO1 Y1 Fűtési beavatkozó 92 AO2 Y2 Hővisszanyerő beavatkozó 93 AO3 Y3 Hűtési beavatkozó 12

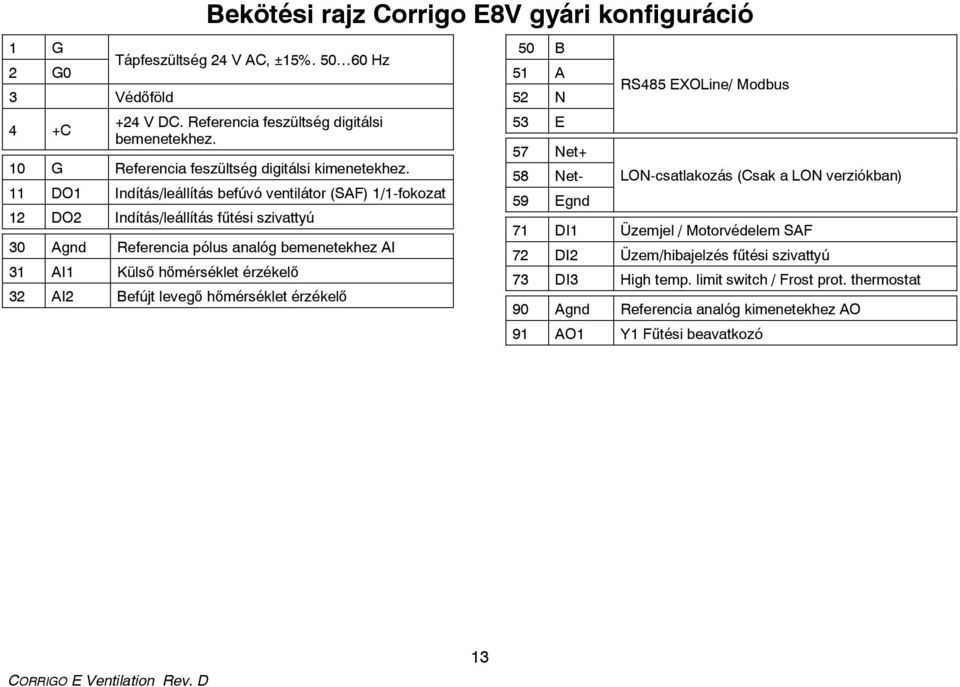

13 1 G 2 G0 3 Védőföld 4 +C Bekötési rajz Corrigo E8V gyári konfiguráció Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 Indítás/leállítás befúvó ventilátor (SAF) 1/1-fokozat 12 DO2 Indítás/leállítás fűtési szivattyú 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 Külső hőmérséklet érzékelő 32 AI2 Befújt levegő hőmérséklet érzékelő 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 71 DI1 Üzemjel / Motorvédelem SAF 72 DI2 Üzem/hibajelzés fűtési szivattyú 73 DI3 High temp. limit switch / Frost prot. thermostat 90 Agnd Referencia analóg kimenetekhez AO 91 AO1 Y1 Fűtési beavatkozó 13

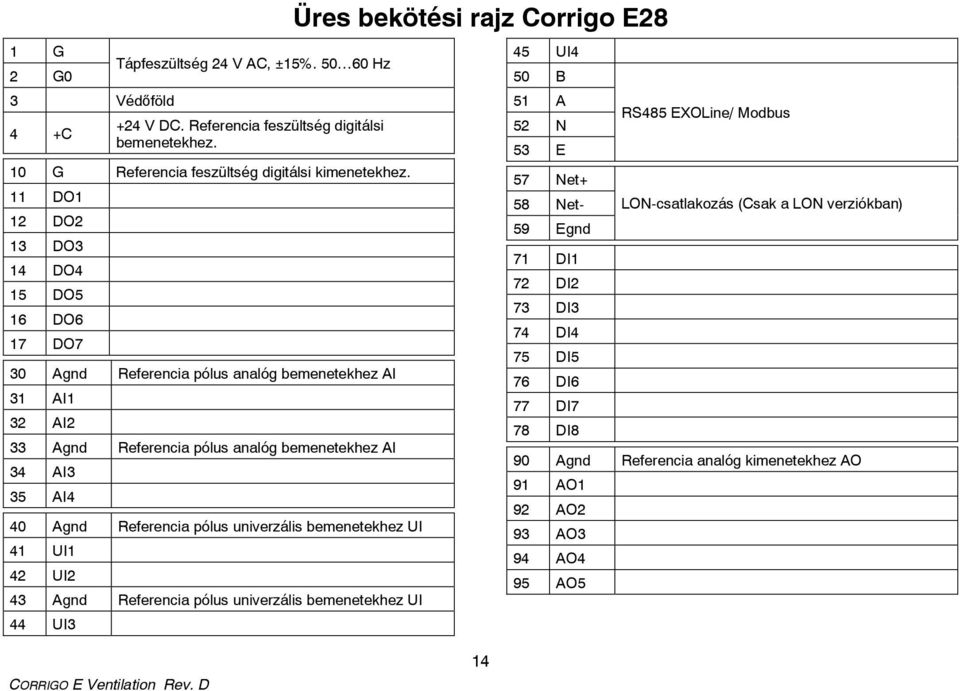

14 1 G 2 G0 3 Védőföld 4 +C Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 12 DO2 13 DO3 14 DO4 15 DO5 16 DO6 17 DO7 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 32 AI2 33 Agnd Referencia pólus analóg bemenetekhez AI 34 AI3 35 AI4 40 Agnd Referencia pólus univerzális bemenetekhez UI 41 UI1 42 UI2 43 Agnd Referencia pólus univerzális bemenetekhez UI 44 UI3 Üres bekötési rajz Corrigo E28 45 UI4 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd 71 DI1 72 DI2 73 DI3 74 DI4 75 DI5 76 DI6 77 DI7 78 DI8 RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 90 Agnd Referencia analóg kimenetekhez AO 91 AO1 92 AO2 93 AO3 94 AO4 95 AO5 14

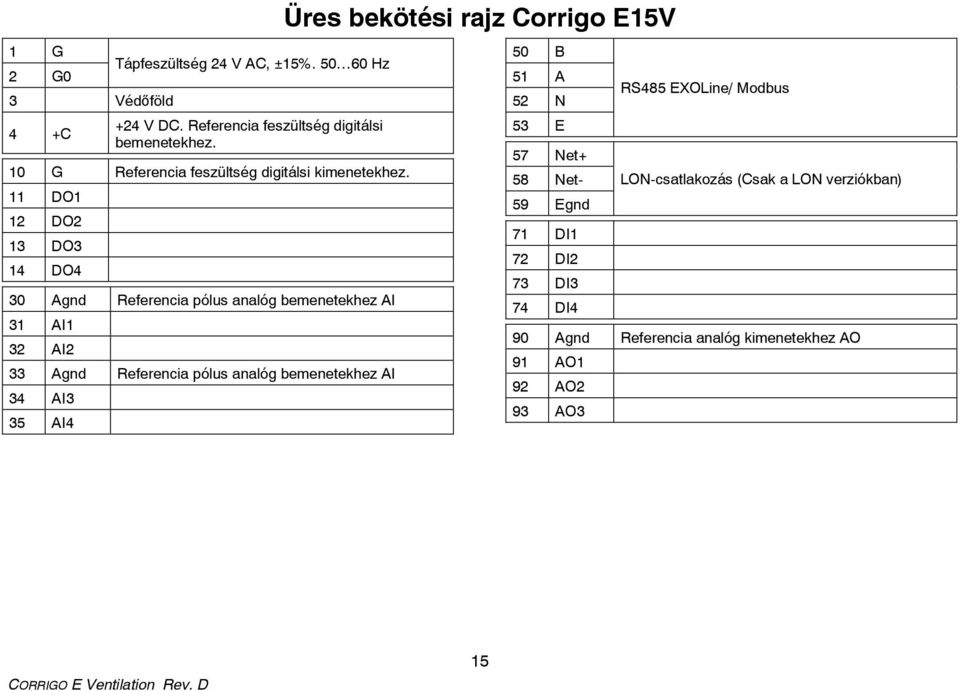

15 1 G 2 G0 3 Védőföld 4 +C Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 12 DO2 13 DO3 14 DO4 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 32 AI2 33 Agnd Referencia pólus analóg bemenetekhez AI 34 AI3 35 AI4 Üres bekötési rajz Corrigo E15V 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd 71 DI1 72 DI2 73 DI3 74 DI4 RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 90 Agnd Referencia analóg kimenetekhez AO 91 AO1 92 AO2 93 AO3 15

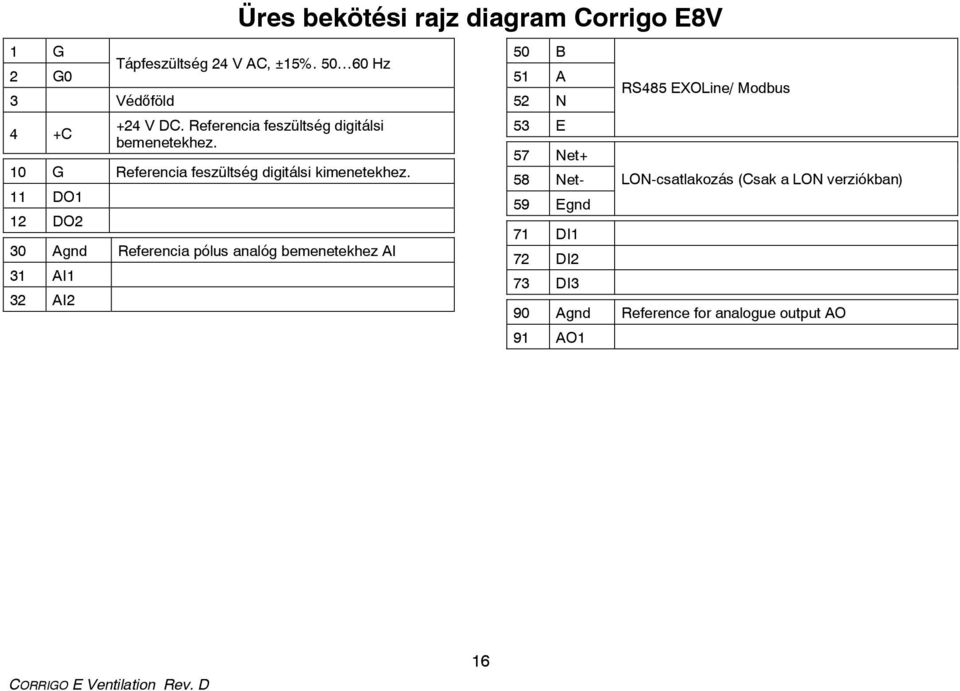

16 1 G 2 G0 3 Védőföld 4 +C Üres bekötési rajz diagram Corrigo E8V Tápfeszültség 24 V AC, ±15% Hz +24 V DC. Referencia feszültség digitálsi bemenetekhez. 10 G Referencia feszültség digitálsi kimenetekhez. 11 DO1 12 DO2 30 Agnd Referencia pólus analóg bemenetekhez AI 31 AI1 32 AI2 50 B 51 A 52 N 53 E 57 Net+ 58 Net- 59 Egnd 71 DI1 72 DI2 73 DI3 RS485 EXOLine/ Modbus LON-csatlakozás (Csak a LON verziókban) 90 Agnd Reference for analogue output AO 91 AO1 16

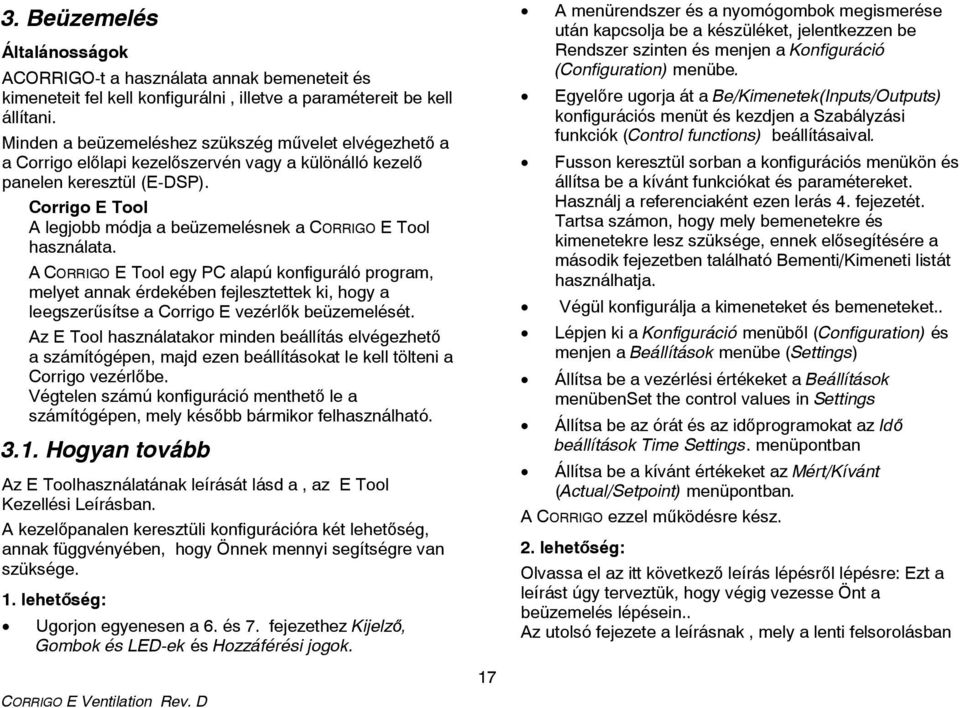

17 3. Beüzemelés Általánosságok ACORRIGO-t a használata annak bemeneteit és kimeneteit fel kell konfigurálni, illetve a paramétereit be kell állítani. Minden a beüzemeléshez szükszég művelet elvégezhető a a Corrigo előlapi kezelőszervén vagy a különálló kezelő panelen keresztül (E-DSP). Corrigo E Tool A legjobb módja a beüzemelésnek a CORRIGO E Tool használata. A CORRIGO E Tool egy PC alapú konfiguráló program, melyet annak érdekében fejlesztettek ki, hogy a leegszerűsítse a Corrigo E vezérlők beüzemelését. Az E Tool használatakor minden beállítás elvégezhető a számítógépen, majd ezen beállításokat le kell tölteni a Corrigo vezérlőbe. Végtelen számú konfiguráció menthető le a számítógépen, mely később bármikor felhasználható Hogyan tovább Az E Toolhasználatának leírását lásd a, az E Tool Kezellési Leírásban. A kezelőpanalen keresztüli konfigurációra két lehetőség, annak függvényében, hogy Önnek mennyi segítségre van szüksége. 1. lehetőség: Ugorjon egyenesen a 6. és 7. fejezethez Kijelző, Gombok és LED-ek és Hozzáférési jogok. A menürendszer és a nyomógombok megismerése után kapcsolja be a készüléket, jelentkezzen be Rendszer szinten és menjen a Konfiguráció (Configuration) menübe. Egyelőre ugorja át a Be/Kimenetek(Inputs/Outputs) konfigurációs menüt és kezdjen a Szabályzási funkciók (Control functions) beállításaival. Fusson keresztül sorban a konfigurációs menükön és állítsa be a kívánt funkciókat és paramétereket. Használj a referenciaként ezen lerás 4. fejezetét. Tartsa számon, hogy mely bemenetekre és kimenetekre lesz szüksége, ennek elősegítésére a második fejezetben található Bementi/Kimeneti listát használhatja. Végül konfigurálja a kimeneteket és bemeneteket.. Lépjen ki a Konfiguráció menüből (Configuration) és menjen a Beállítások menübe (Settings) Állítsa be a vezérlési értékeket a Beállítások menübenset the control values in Settings Állítsa be az órát és az időprogramokat az Idő beállítások Time Settings. menüpontban Állítsa be a kívánt értékeket az Mért/Kívánt (Actual/Setpoint) menüpontban. A CORRIGO ezzel működésre kész. 2. lehetőség: Olvassa el az itt következő leírás lépésről lépésre: Ezt a leírást úgy terveztük, hogy végig vezesse Önt a beüzemelés lépésein.. Az utolsó fejezete a leírásnak, mely a lenti felsorolásban 17

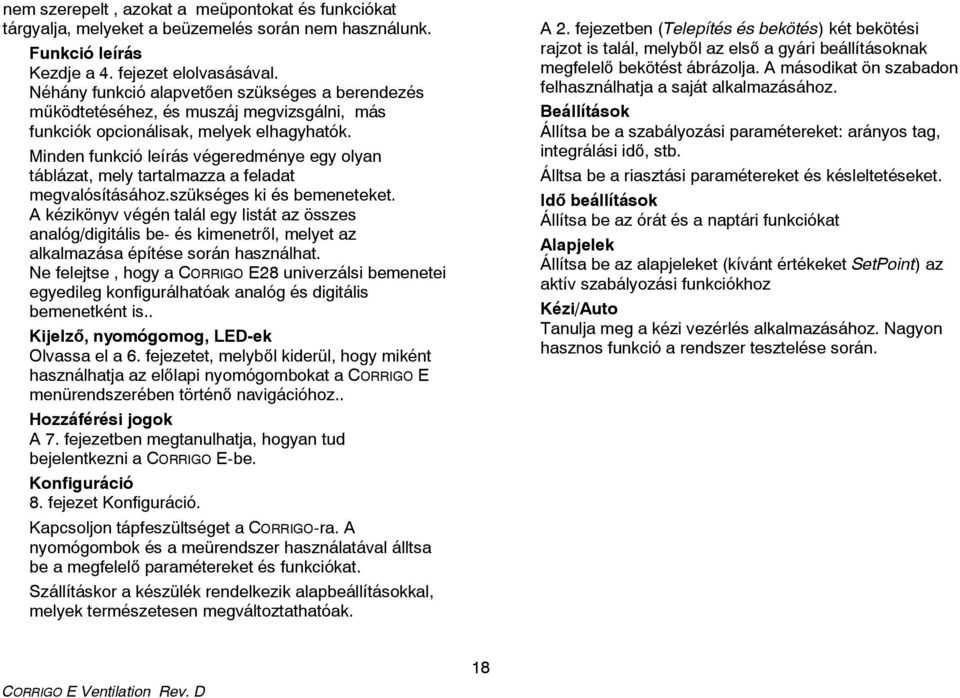

18 nem szerepelt, azokat a meüpontokat és funkciókat tárgyalja, melyeket a beüzemelés során nem használunk. Funkció leírás Kezdje a 4. fejezet elolvasásával. Néhány funkció alapvetően szükséges a berendezés működtetéséhez, és muszáj megvizsgálni, más funkciók opcionálisak, melyek elhagyhatók. Minden funkció leírás végeredménye egy olyan táblázat, mely tartalmazza a feladat megvalósításához.szükséges ki és bemeneteket. A kézikönyv végén talál egy listát az összes analóg/digitális be- és kimenetről, melyet az alkalmazása építése során használhat. Ne felejtse, hogy a CORRIGO E28 univerzálsi bemenetei egyedileg konfigurálhatóak analóg és digitális bemenetként is.. Kijelző, nyomógomog, LED-ek Olvassa el a 6. fejezetet, melyből kiderül, hogy miként használhatja az előlapi nyomógombokat a CORRIGO E menürendszerében történő navigációhoz.. Hozzáférési jogok A 7. fejezetben megtanulhatja, hogyan tud bejelentkezni a CORRIGO E-be. Konfiguráció 8. fejezet Konfiguráció. Kapcsoljon tápfeszültséget a CORRIGO-ra. A nyomógombok és a meürendszer használatával álltsa be a megfelelő paramétereket és funkciókat. Szállításkor a készülék rendelkezik alapbeállításokkal, melyek természetesen megváltoztathatóak. A 2. fejezetben (Telepítés és bekötés) két bekötési rajzot is talál, melyből az első a gyári beállításoknak megfelelő bekötést ábrázolja. A másodikat ön szabadon felhasználhatja a saját alkalmazásához. Beállítások Állítsa be a szabályozási paramétereket: arányos tag, integrálási idő, stb. Álltsa be a riasztási paramétereket és késleltetéseket. Idő beállítások Állítsa be az órát és a naptári funkciókat Alapjelek Állítsa be az alapjeleket (kívánt értékeket SetPoint) az aktív szabályozási funkciókhoz Kézi/Auto Tanulja meg a kézi vezérlés alkalmazásához. Nagyon hasznos funkció a rendszer tesztelése során. 18

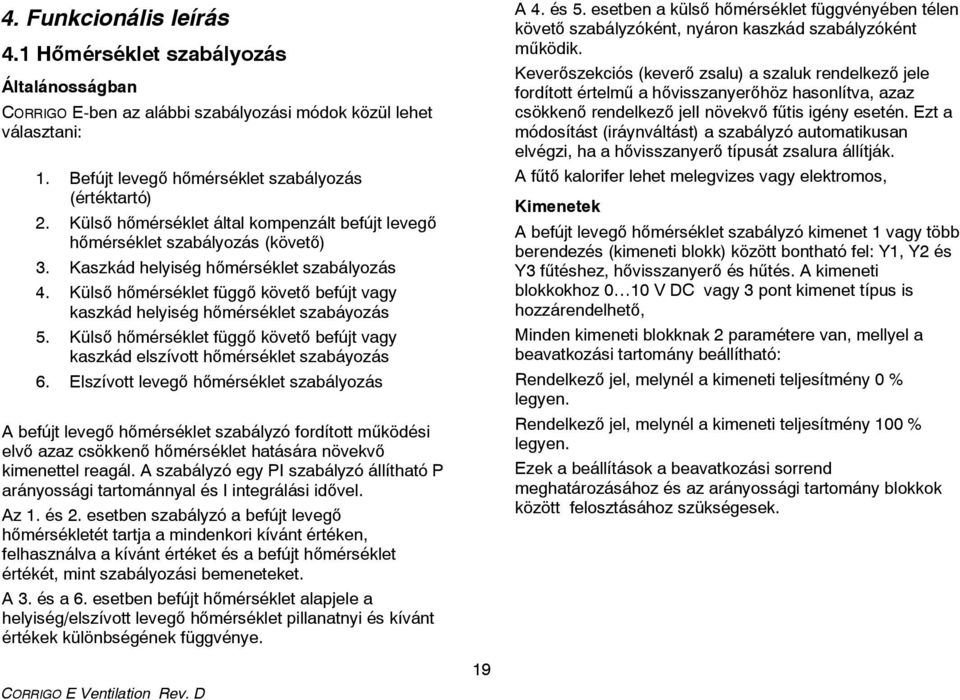

19 4. Funkcionális leírás 4.1 Hőmérséklet szabályozás Általánosságban CORRIGO E-ben az alábbi szabályozási módok közül lehet választani: 1. Befújt levegő hőmérséklet szabályozás (értéktartó) 2. Külső hőmérséklet által kompenzált befújt levegő hőmérséklet szabályozás (követő) 3. Kaszkád helyiség hőmérséklet szabályozás 4. Külső hőmérséklet függő követő befújt vagy kaszkád helyiség hőmérséklet szabáyozás 5. Külső hőmérséklet függő követő befújt vagy kaszkád elszívott hőmérséklet szabáyozás 6. Elszívott levegő hőmérséklet szabályozás A befújt levegő hőmérséklet szabályzó fordított működési elvő azaz csökkenő hőmérséklet hatására növekvő kimenettel reagál. A szabályzó egy PI szabályzó állítható P arányossági tartománnyal és I integrálási idővel. Az 1. és 2. esetben szabályzó a befújt levegő hőmérsékletét tartja a mindenkori kívánt értéken, felhasználva a kívánt értéket és a befújt hőmérséklet értékét, mint szabályozási bemeneteket. A 3. és a 6. esetben befújt hőmérséklet alapjele a helyiség/elszívott levegő hőmérséklet pillanatnyi és kívánt értékek különbségének függvénye. A 4. és 5. esetben a külső hőmérséklet függvényében télen követő szabályzóként, nyáron kaszkád szabályzóként működik. Keverőszekciós (keverő zsalu) a szaluk rendelkező jele fordított értelmű a hővisszanyerőhöz hasonlítva, azaz csökkenő rendelkező jeli növekvő fűtis igény esetén. Ezt a módosítást (iráynváltást) a szabályzó automatikusan elvégzi, ha a hővisszanyerő típusát zsalura állítják. A fűtő kalorifer lehet melegvizes vagy elektromos, Kimenetek A befújt levegő hőmérséklet szabályzó kimenet 1 vagy több berendezés (kimeneti blokk) között bontható fel: Y1, Y2 és Y3 fűtéshez, hővisszanyerő és hűtés. A kimeneti blokkokhoz 0 10 V DC vagy 3 pont kimenet típus is hozzárendelhető, Minden kimeneti blokknak 2 paramétere van, mellyel a beavatkozási tartomány beállítható: Rendelkező jel, melynél a kimeneti teljesítmény 0 % legyen. Rendelkező jel, melynél a kimeneti teljesítmény 100 % legyen. Ezek a beállítások a beavatkozási sorrend meghatározásához és az arányossági tartomány blokkok között felosztásához szükségesek. 19

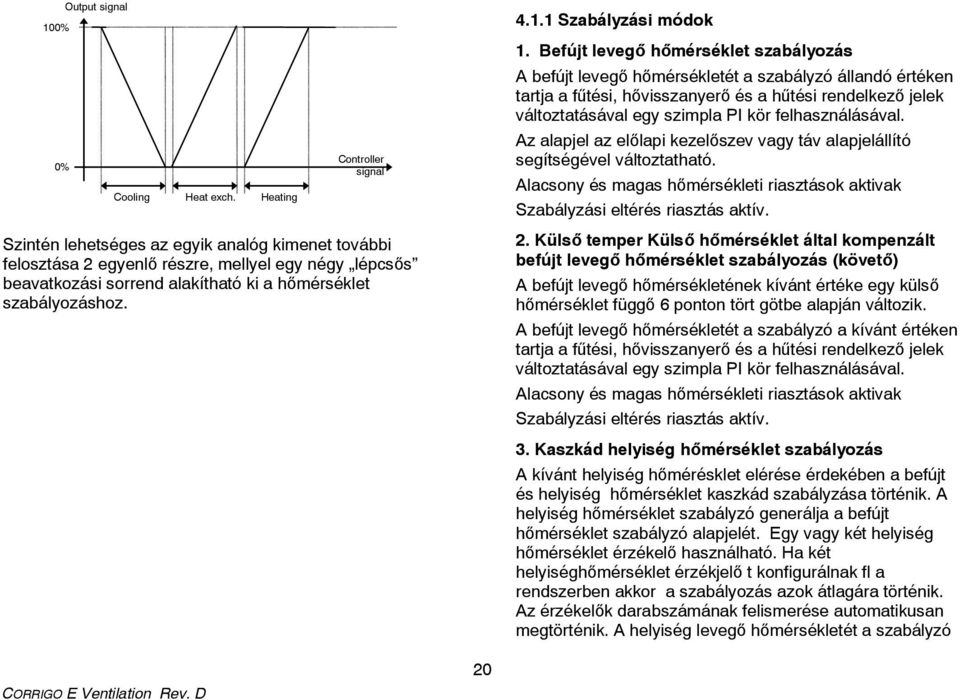

20 Output signal 100% Szabályzási módok 1. Befújt levegő hőmérséklet szabályozás A befújt levegő hőmérsékletét a szabályzó állandó értéken tartja a fűtési, hővisszanyerő és a hűtési rendelkező jelek változtatásával egy szimpla PI kör felhasználásával. 0% Cooling Heat exch. Heating Controller signal Az alapjel az előlapi kezelőszev vagy táv alapjelállító segítségével változtatható. Alacsony és magas hőmérsékleti riasztások aktivak Szabályzási eltérés riasztás aktív. Szintén lehetséges az egyik analóg kimenet további felosztása 2 egyenlő részre, mellyel egy négy lépcsős beavatkozási sorrend alakítható ki a hőmérséklet szabályozáshoz. 2. Külső temper Külső hőmérséklet által kompenzált befújt levegő hőmérséklet szabályozás (követő) A befújt levegő hőmérsékletének kívánt értéke egy külső hőmérséklet függő 6 ponton tört götbe alapján változik. A befújt levegő hőmérsékletét a szabályzó a kívánt értéken tartja a fűtési, hővisszanyerő és a hűtési rendelkező jelek változtatásával egy szimpla PI kör felhasználásával. Alacsony és magas hőmérsékleti riasztások aktivak Szabályzási eltérés riasztás aktív. 3. Kaszkád helyiség hőmérséklet szabályozás A kívánt helyiség hőmérésklet elérése érdekében a befújt és helyiség hőmérséklet kaszkád szabályzása történik. A helyiség hőmérséklet szabályzó generálja a befújt hőmérséklet szabályzó alapjelét. Egy vagy két helyiség hőmérséklet érzékelő használható. Ha két helyiséghőmérséklet érzékjelő t konfigurálnak fl a rendszerben akkor a szabályozás azok átlagára történik. Az érzékelők darabszámának felismerése automatikusan megtörténik. A helyiség levegő hőmérsékletét a szabályzó 20

21 a kívánt értéken tartja a fűtési, hővisszanyerő és a hűtési rendelkező jelek változtatásával két PI szabályzó felhasználásával. 4. Külső hőmérséklet függő értéktartó befújt vagy kaszkád helyiség hőmérséklet szabáyozás Amikor a külső hőmérséklet a beállított átváltási érték alatt van (tél), akkor külső hőmérséklet kompenzált értéktartó szabályzás történik, más esetben (nyáron) a berendezés kaszkád helyiség hőmérséklet szabályzóként működik. 5. Külső hőmérséklet függő követő befújt vagy kaszkád elszívott hőmérséklet szabáyozás Amikor a külső hőmérséklet a beállított átváltási érték alatt van (tél), akkor külső hőmérséklet kompenzált értéktartó szabályzás történik, más esetben (nyáron) a berendezés kaszkád elszívott levegő hőmérséklet szabályzóként működik. 6. Elszívott levegő control with cascade function A kívánt elszívott levegő hőmérésklet elérése érdekében a befújt és elszívott hőmérséklet kaszkád szabályzása történik. Az elsízvott levegő hőmérséklet szabályzó generálja a befújt hőmérséklet szabályzó alapjelét. Egy vagy két helyiség hőmérséklet érzékelő használható. Az elszívott levegő hőmérsékletét a szabályzó a kívánt értéken tartja a fűtési, hővisszanyerő és a hűtési rendelkező jelek változtatásával két PI szabályzó felhasználásával. Inputs and outputs Szabályzási mód AI AI AI AI AI AI Befújt levegő hőmérséklet érzékelő AI AI AI Külső hőmérséklet érzékelő AI AI Helyiség hőmérséklet érzékelő(s) AI AI Elszívott levegő hőmérsékletérzékelő AI AI AI AI AI AI Fagyvédelmi érzékelő (vizes fűtés, opció) DI DI DI DI DI DI Fagyvédelmi termosztát (vizes fűtés, opció) AO AO AO AO AO AO Y1 Fűtés 0 10 V DC AO AO AO AO AO AO Y2 Hővisszany V DC AO AO AO AO AO AO Y3 Hűtés 0 10 V DC AO AO AO AO AO AO Extra osztás Y1, Y2 vagy Y V DC (opció) DO DO DO DO DO DO Fűtés 3-pont. Növelés DO DO DO DO DO DO Fűtés 3-pont Csökkentés DO DO DO DO DO DO Hvny. 3-pont. Növelés DO DO DO DO DO DO Hvny. 3-pont Csökkentés DO DO DO DO DO DO Hűtés 3-pont. Növelés DO DO DO DO DO DO Hűtés 3-pont Csökkentés 21

22 4.1.2 Fűtések típusai Melegvizes fűtés Szabályozás Amennyiben a légkezelő futás üzemmódban van, akkor a szabályzó vagy az Y1 Fűtés analóg kimenettel vagy két digitális kimenettel működteti a fűtési szelep hajtóművét. Fagyvédelem A fűtési visszatérő hőmérsékletet a szabályzó méri a Fagyvédelmi érzékelő bemenetén. Az alacsony hőmérséklet egy belső arányos jelet generál a szabályzóban, melynek hatására a fűtési szelep nyitni fog, hogy elkerülhető legyen a kalorifer szétfagyása. A belső arányos jel 100 % ha a bemenet által mért érték kisebb vagy egyenlő, mint a beállított riasztási érték. Ha a mért érték nagyobb, mint a beállíott riasztási érték, akkor a jel értéke lineárisan csökken egészen addig, amíg a mért érték el nem éri az riasztási érték+ az arányossági tartomány értékét. 100 % Internal signal Prop.band Amikor a belső jel értéke eléri a 100%-ot, vagy a Fagyvédelem/Magas hőm.limit digitális bemenet aktív, akkor a berendezés leáll a fűtési szelep 100%-ban kinyit és a riasztás generálódik. A berendezés (Légkezelő) újraindul, ha a riasztást nyugtázták és a fagyvédelmi érzékelő által mért hőmérséklet visszatér a normál tartományba. Lekapcsolt üzemmód Ha a fagyédelmi riasztás akív, akkor a berendezés leáll, a szabályzó lekapcsolt üzemmódba kapcsol, és a fűtési kimenet változtatásával egy előre beállítható értéken tartja a fagyvédelmi érzékelő által mért értéket. A fagyvédelmi érzékelőhöz tartozó riasztási szint a Mért kívánt (Actual/Setpoint) menüpontban állítható Elektromos fűtés Szabályzás A fűtést az Y1 Fűtés kimenet vezérli. Ha a magas hőmérsékelt/fagyveszély bemenet aktív, akkor a berendezés le fog kapcsolni a megadott leállítási sorrend szerint vagy vészleállással. A berendezés újraindul, ha a riasztást nyugtázták, és az előbb említett digitális bemenet már nem akítv. Fontos megjegyezni, hogy ha a berendezés Áramlás kapcsoló bemenete akítv, akkor a berendezés szintén le fog állni. 0 % Alarm level Frost protection sensor 22

23 Control voltage Relay el. heating Water heating Electric heating Contr. voltage High limit thermostat Auxilliary relay Corrigo Minden esetben hardveresen is meg kell oldani az elektromos fűtés túlfűtés elleni védelmét! Amennyiben a túlfűtést jelző termosztát jelez hardveresen is le kell kapcsolni a feszültésget a fűtésről még akkor is, ha esetleg a Corrige E meghibásodott.! Melegvizes és elektromos fűtés A melegvizes fűtés teljesítményét az Y1 kimenettel vezéreljük, a z elektromos fűtés teljesítményét, pedig felosztott szekvenciával. A felosztás (Split) módját ( Lásd ) mindíg fűtésre kell állítani. Növekvő fűtési igény esetén először a melegvizes fűtést aktiválja növekvő mértékben a szabályzó és a ha még szükséges, akkor indítja az elektromos fűtést. A fagyvédelemi és a túlfűtés védelemi funkció is. Ha léptetéses fűtési funkciót használunk, akkor a funkció a Split (felosztás) kimenethez kapcsolódik.. AI Fagyvédelmi érzékelő (opcionális) DI** Fagyvédelmi termosztát (opcionális) DI Túlfhőmérséklet kapcsoló(opcionális) DI Áramláskapcsoló (opcionáli) **Elfagyás elleni védelem a Fagyvédelmi termosztát elnevezésű digitáis bemenettel is megoldható. Ha a bemenet aktív, akkor a berendezés szintén leáll és riasztás generálódik. A Fagyvédelmi termosztát nem kombinálható a Lekapcsolás üzemmóddal Bemenetek 23

24 4.1.3 Hővisszanyerő típusok Az alábbi hővisszanyerő típusok állíthatóak be a vezérlőben: Lemezes hővisszanyerő Forgódobos hővisszanyerő Közvetítőközeges hővisszanyerő Visszakeverő zsaluk Lemezes hővisszanyerő Szabályozás A vezérlő a hővisszanyerőn átáramló légmennyiségeet a bypass és a végponti zsalukkal szabályozza. Mindkét zsalut az Y2 Hővisszanyerő kimenet vagy két digitális kiemenet működteheti. Leolvasztás A deresedés esetén szükséges leolvasztási funkció aktív, ha a deresedést jelző digitális bemenet akítv vagy a jegesedés érzékelő az előre beállított (-3 C). alá esik. A funkció inakítv, ha a digiális bemenet nem akív, illetve ha a mért érték a határérték+állítható differencia felé emelkedik. Deresedéskor: A PI szabályzó a összehasonlítja a jegesedés érzékelőn mért és a kívánt értéket. A jegesedés szabályzó és a fő szabályzó kimenete közül a kisebb értékő parancs fogja a zsalukat működtetni. Forgódobos hővisszanyerő Szabályozás A forgási sebességet a szabályzó az Y2 Hővisszanyerő kimenet vagy két digitális kimetettel határozza meg. A forgásérzékelő a Hővisszanyerő forgás érzékelő digitális mebenetre köthető. Alarm generálódik, ha a ha ez a bemenet aktív és ugyanekkora az analóg kimeneti jel nagyobb mint 1.0 V. Közvetítőközeges hővisszanyerő Szabályozás A vezérlő a hővisszanyerő keverőszelepét működteti az Y2 Hővisszanyerő kimenettel vagy két digitális kimenettel. Ha a keverőszelepre kiadott parancs >0.1V akkor a vezérlő elindítja a hővisszanyerő körhöz tartozó keringető szivattyút és leállítja azt, ha a szelep 30 percen túl is zárva van. Leolvasztás A deresedés esetén szükséges leolvasztási funkció aktív, ha a deresedést jelző digitális bemenet akítv vagy a jegesedés érzékelő az előre beállított (-3 C). alá esik. A funkció inakítv, ha a digiális bemenet nem akív, illetve ha a mért érték a határérték+állítható differencia felé emelkedik. Deresedéskor: A PI szabályzó a összehasonlítja a jegesedés érzékelőn mért és a kívánt értéket. A jegesedés szabályzó és a fő szabályzó kimenete közül a kisebb értékő parancs fogja a zsalukat működtetni. Külső hőmérséklet függő hővisszanyerő vezérlés A hővisszanyerő üzeme a beállítható külsőhőmérséklet függőre is. A funkció a hővisszanyerő vezérlés kimenetet 24

25 működteti, ha a külső hőmérséklet a beállított érték alá esik. Fűtési hővisszanyerő riasztás generálódik, ha a hővisszanyerő vezérlés kimenet aktív és a hővisszanyerő forgásérzékelő jelez. Keverő zsaluk Szabályozás Az Y2 fűtési hővisszanyerő analóg kimenet vezérli a frisslevegős és visszakeverő zsalukat.a frisslevegő és a visszakevert levegő arányának váltaztatása érdekében.ebben a módban a növekvő fűtési igény hatására csöken a kiemenet értéke. CO 2/VOC Ha az igényvezérelt szellőzetetés (lásd 4.3.2) üzemmód aktív, akkor a keverő zsaluk segítségével fogja a veérlő szabályoznia frisslevegő mennyiségét, ha a CO2 tartalom átlépi a beállított értéket. Minimum korlát A frisslevegő mennyiségének minimuma beállítható az előlapi kezelőszerven. Ezen érték 0-100% között állítható. Ki- és bemenetek Lemez es Forgó dobos Közv. közeg es Zsaluk AI AI AI AI Külső hőm érzékelő (opció külső hőm. függ vezérléshez) DO DO DO DO Hővisszanyerő működtetés (opció külső hőm. függ. vezérlés AI AI Jegesedés érzékelő (opció) DI DI Jegesdés jelzés (opció) DI Forgás érzékelő 25

26 4.1.4 Lépcsős fűtés/ DX hűtés szabályzó Alternatívaként vagy kiegészítésként a fent említett analóg funkciókhoz a fűtés és hűtés lépcsőkben is működtethető. Egy belső jelet használ a vezérlő a hűtés és fűtés digitális vezérlésére. A fűtés maximum 4 a hűtés maximum 3 fpkozatban vezérelhető. Két lehetséges mód létezik: Szekvenciális; Minden egyes kimenet rendelkezik egy egyedileg beállítható ki és bekapcsolási százalékos értékkel. A lépcsők száma megegyezik a hűtési és fűtési csoportok számával. A minimális és maximális ki-/ és bekapcsolási idők beállíthatók. Bináris; A teljesítmény fokozatok súlyozottak (1:2:4:8 fűtés esetén, 1:2:4 hűtés esetén) A vezérlendő fokozatok száma előre beállíott. A vezérlő automatikusan kalkulálja a ki és bekapcsolási szinteket. A kapcsolási differenci és a minimum ki és bekapcsolások között eltelt idő beállítható. A fűtési fokozatok száma= 2 csop.szám. Bináris módban az analóg kimenet értéke felhasználható a lépcsőfokozatok között kitöltére. A jel 0-100%-ig változik minden egyes fokozat be/ki kapcsolása között. A teljesítmény fokozat amelyik az analóg kimenethez van rendelve ugyanolyan nagyságú kell, hogy legyen, mint a lehgkisebb bináris fokozat. A következő példában 4 fűtési csoport látható és a fűtési fokozatok száma 8. 1 Y1 = Alsó korlátozás csökkentése (DX hűtés) Ha DX hűtést használunk a elszívott vagy helyiség hőmérséklet szabályozás esetén,akkor a befújt lávegő hőmérséklet alsó korlátja alacsonyabbra állítható, melynek köszönhetően folyamatosabb működés biztosítható a direkt elpárologtatásíú hűtőberendezésen. A limit csökkentés akítv, DX hűtés alkalmazása esetén.. Inputs and outputs Heating Cooling DO DO Fokozatvezérlő, 1. fokozat DO DO Fokozatvezérlő, 2. fokozat DO DO Fokozatvezérlő, 3. fokozat DO Fokozatvezérlő, 4. fokozat 26

27 4.1.5 Temperálás Helyiség hőmérséklet vagy elszívott levegő hőmérséklet szabályozás esetén ha e veérlőhöz egy helyiség hőmérséklet szabályzó csatlakozatnak, akkor a temperálsá funkció működni fog, mikor a vezérlő működési (FUTÁSI9 módja kikapcsolt állapotban van és a temperálás funkciót felkonfigurálták és a feltételek adottak a temperásláshoz. A mnimuális futásidő beállítható perc között (Normál esetben 20 perc) Temperálás (fűtés) Akkor van igény a temperálásra, ha a helyiség hőmérséklet a kapcsolási határ alá esik Cközött állítható. A ventilátorok ekkor az előre beállított sebességgel működnek a fűtés és hővisszanyerő 100%-on üzemel és a hűtés 0%-ra áll. A temperálás kikapcsol,ha a hőmérsélet 1K-el megahaldja a beállított értket. Support control cooling Akkor van igény a temperálásra, ha a hlyiség hőmérséklet a kapcsolási határ fölé emelkedik ( C- között állítható). A ventilátorok ekkor az előre beállított sebességgel működnek a fűtés és hővisszanyerő 0%-on üzemel és a hűtés 100%-ra áll. A temperálás kikapcsol,ha a hőmérsélet 1K-el kisebb, mint a beállított értket. Keverő zsaluk Egy digitálsi kimenet használható a keverő zsaluk teljes recirkulációba állításához temperálás esetén. Elszívó ventilátor lekapcsolása Az elszívó ventilátor beállítható, hogy temperálás esetén üzemeljen, vagy ne üzemeljen temperálás esetén. Hogyha a ventilátor úgy van beállítva, hogy ne üzemeljen, akkor a hővisszanyerő szabályzó kimenete 0% ra lesz állítv, ha a temperálás aktív, hacsak nem a kimeneet keverő zsalukhoz lett felkonfigurálva.. Ki- és bemenetek AI AI DO Külső hőmérséklet érzékelő Helyiséghőmérséklet érzékelő Visszakeverő zsalu 27

28 4.1.6 Szabad hűtés Ezt a funkciót arra használhatják, hogy éjszaka kinti hűvös levegővel lehűtsék az épületet ezáltal csökkentve a nappali hűtési energia felhasználást. A szabad hűtés nyáron éjfélkor indul (12.00 pm), ha minden időzített kimeneti csatorna kikapcsolt állapotban van, a nappali külső hőmérsékelet egy beállítható értéket meghaladta (22 C). A ventilátorok elindulnak és legalább 3 percig üzemelnek. Azonban a ventilátorok nem indulnak el, ha a rendszer a következő napra nincs üzemre programozva (normál sebesség) Leállítási feltételek: A szabad hűtés leáll hajnali 6 órakor, vagy ha a külső hőmérséklet egy beállítható érték felé emelkedik, vagy egy beállítható érték alá esik (5 C) (kondenzáció veszélye) vagy ha a helyiség hőmérséklet egy másik beállított érték alá esik(18 C). Hogyha a szabad hűtés aktív, akkor a ventilátorok normál sebességfokozaton üzemelnek, de az összes szabályzási kimenet (fűtés, hűtés, hővisszanyerés) 0 értéket vesz fel. Be- és kimenetek AI AI Külső hőmérséklet érzékelő Helyiség hőmérséklet érzékelő(k) Hűtési energia visszanyerés Ha az elszívott levegő hőmérséklet egy beállítható értékkel alacsonyabb, mint a külső hőmérséklet, akkor a hűtési energia visszanyerő funkció aktiválható. Ha ez a funkció aktív, akkor a hővisszanyerő kimenet invertálódik, annak érdekében, hogy a növekvő hűtési igény hatására növekvő visszanyerést eredményezzen.. 100% 0% Output signals Be- és kimenetek AI AI Cooling Exchanger Controller signal Külső hőmérséklet érzékelő Elszívott levegő hőmérséklet érzékelő 28

29 4.1.8 Fűtési hővisszanyerő hatásfok monitorozás Általánosságban Ez a funkció a fűtési hővisszanyerő hatásfokát számítja ki %-ban, ha a hővisszanyerőhöz tartozó kimenet 98%-nál nagyobb és a külső hőmérséklet 10 C-nál kisebb. Ha a két feltétel közül bármelyik is hamis a kijelzőn 0% olvasható le. A fűtési hővisszenyerő hatásfokát az alábbi képlet szerint kalkulálja a szabályzóthe heat exchanger efficiency is calculated using the following formula: Elszívott Visszanyert Hatásfok = *100 Elszívott Külső Riasztás A vezérlő riasztást generál, ha a hatásfok a beállított riasztási szint alá (50%) csökken. Be- és kimenetek AI AI AI Külső hőmérséklet érzékelő Elszívott levegő hőmérséklet érzékelő Visszanyert hőmérséklet érzékelő Külső alapjel Egy külső alapjelállító ezsköz, például a TBI-PT1000 vagy TG-R4/PT1000 csatlakoztatható. Az alapjelállító eszköz kimeneti jelének meg kell felelnie a Pt1000 ellenállás görbének. A bemenetet Extra Érzékelő üzemmódra kell beállítani és a Külső alapjel funkciót aktiválni kell a szabályzóban. Be- és kimenetek AI Külső alapjel 4.2 Nedvesség szabályozás Általánosságban A nedvesség szabályzó funkció konfigurálható nedvesítésként, szárításként, illetve nedvesítésként és szárításként. Két nedvesség érzékelő csatlakoztatható a berendezéshez: egy helyiség érzékelő a szabályozáshoz és egy légcsatorna érzékelő a maximum korlátozáshoz. A relatív páratartalom érzékelőknek 0-10V DC kimenettel kell rendelkeznük a 0-100% Rh-ra vonatkoztatva. Nedvesítés Egy analóg kimenet szabályozza a nedvesítést. A kimenet értéke növekedni fog, ha a páratartalom csökken. Száírítás Egy analóg kimenet szabályozza a szárítást. A kimenet értéke növekedni fog, ha a páratartalom növekszik.. 29

30 Nedvesítés/szárítás Egy analóg kimenet szabályozza a nedvesítést. A kimenet értéke növekedni fog, ha a páratartalom csökken. A hűtési kimenet aktiválódik a kondenzációs szárításhoz. A kimenet értéke nőni fog növekvő páratartalom esetén. Ez a jel felülbírálja a hőmérséklet szabályzóból kimeneti jelét, tehát a hűtés akkor is kaphat parancsot, ha a hőmérséklet miatt arra már nem lenne szükség.. Jó hőmérséklet szabályozás nagyon fontos, hogy szárítás esetén a hűtési kalorifernek elől kell állíni a levegő áramlásában és így a hővisszanyerő a és a fűtés vissza tudja fűteni a levegőt a szárítás után. Egy digitális kimenet is tartozik ehhez a funkcióhoz. A kimenethez állítható ki/ és bekapcsolási szintek tartoznak. Be- és kimenetek AI AI AO DO Helyiség páratartalom érzékelő Légcsatorna páratartalom érzékelő Nedvesség szabályzó kimenet 0 10 V DC Nedvesítés 4.3 Ventilátor vezérlés Általánosságban A ventilátorok lehetnek 1, 2 fokozatúak és frekvenciaváltóval hajtottak nyomás szabályozás esetén. Az 1 fokozatú ventilátorok vezérléséhez a szabályzó befúvó ventilátor esetében az 1/1 SAF kimenetét, az elszívó ventilátor esetében pedig az 1/1 EAF kimenetét használja. A kétfokozatú ventilátorok esetében az 1/1 SAF és 1/1 EAF illetve az 1/2 SAF és 1/22 EAF kimeneteket használja fel a szabályzó a a ventilátorok normál, illetfe csökkentett fordulaton történő vezérléséhez. Nyomás szabályzás esetén a szabályzó 1-1 analóg kimenetet használ a ventilátolrok nyomásfüggő vezérléséhez. Mindegyik ventilátorhoz 2 alapjel tartozik. Alacsony és normál fordulat közötti időprogram függő váltáskor váltáskor a szabályzó e két alapjel között vált frekvenciaváltós hajtás esetén. Külső kompenzálás Nyomásszabályzás használata esetén szintén lehetséges a nyomás külső hőmérséklet függő kompenzálása. Keresztreteszelés. A kijelzőn keresztül beállítható a befúvó és elszívó ventilátorok között keresztreteszelés. Időzített vezérlés, reteszelés A ventilátorok normáls esetben időprogram szerint üzemelnek normál és alacsony fordulaton. Nagyon 30

31 alacsony külső hőmérséklet esetén a ventilátor kényszer üzemmódban alacsony fordulatra kapcsolható. A határhőmérésklet beállítható és ez a funkció 2K hiszterézissel működik.. Normál és alacsony fordulat. A kétfokozató és a nyomásszabályzott (frekvenciaváltós) ventilátorok először alacsony ffordulaton indulnak, majd egy állítható idő elteltével a Corrigo E normál fokozatra kapcsolja a ventilátorokat. Amikor a 2 fokozató ventilátorok alacsony fokozatról magas fokazatra kapcsolása történik, akkor a Corrigo E először kiejti az alacsony fokozatok és kb 2 másodperc múlva kapcsolja ba a normál fokozatot. Normálról alacsony fokozatra kapcsolásnál az átkacsolási idő állítható. A mindkét ventilátor önálló ki és bekapcsolási késleltetéssel rendelkezik, melyeket normális esetben beállítanak így az elszívó ventilátor a befúvó ventilátor után indul és áll le. Ha nincs elegendő kimenet a ventilátorok különálló működtetéséhez, akkor a befúvó ventilátorhoz tartozó kimenetről kell a berendezéseket kapcsolni. Ebben az esetben a késleltetés egy külső időrelével oldható meg Nyomás szabályzás Nyomás szabályozás esetén a szabályzó 1-1 analóg kimenettel vezérli a frekvenciaváltókat, melyek a ventilátorok fordulatszámát szabályozzák. Ebben az esetben van egy-egy aktiváló jel a frekvenciaváltók számára (START) Ez a jel aktív, ha a vonatkozó analóg kimenet értéke nagyobb mint 0,1V. Mindegiyk ventilátor esetébn megadható 2-2 nyomás alapjel. Az egyik a normál fordulatra, a másik az alacsony fordulatra vonatkozik. A két alapjel közötti váltás az időprogramok alapján fog bekövetkezni. Auz elszívó ventilátor fodulatának váltása a befúvó ventilátorhoz lesz késleltetve. Outdoor compensation Nyomásszabályzás használata esetén szintén lehetséges a nyomás alapjel külső hőmérséklet függő kompenzálása. A külső hőmérsékleten alapuló kompenzálás lineáris, mely két parameter párral állítható be, definiálja kopenzáció értékét két különböző külső hőmérésklet esetén. A kompenzálás pozitív és negative előjelű is lehet. A kompenzáció a Mért/Kívánt menüben állítható be. Az E-tool szoftver használatával szintén ki tudja választani a befúvó ventilator nyomás cask külső hőmérséklet alapján történő kompenzálását. Ebben az esetben az elszívó ventilator vezérlése állandó légmennyiségre fog történni függetlenül a külső hőmérséklettől. Térfogatáram Nyomás alapjel megadása helyett megadhatunk térfogatáram alapjelet is. A szabályzó a nyomásból kikalkulálja a levegő tréfogatáramát, és a ventilátorok fordulatszámát ez alaján fogja szabályozni. Az átszámítás az alábbi formula szerint történik Térfogatáram = K*ΔP X 31

32 Ahol a K és x kitevő beállítható konstansok, melyek a ventilátor méretétől függnek, a ΔP a Pa-ban mért nyomáskülönbség a ventilátoron. Az x kitevő x alapesetben 0.5 jelezve, hogy a térfogatáram a nyomáskülönbség négyzetgyökével arányos. Outdoor compensation Térfogatáram szabályzás használata esetén szintén lehetséges a térfogatáram alapjel külső hőmérséklet függő kompenzálása. A külső hőmérsékleten alapuló kompenzálás lineáris, mely két parameter párral állítható be, definiálja kopenzáció értékét két különböző külső hőmérésklet esetén. A kompenzálás pozitív és negative előjelű is lehet. A kompenzáció a Mért/Kívánt menüben állítható be. Az E-tool szoftver használatával szintén ki tudja választani a befúvó ventilator térfogatáram csak külső hőmérséklet alapján történő kompenzálását. Ebben az esetben az elszívó ventilator vezérlése állandó légmennyiségre fog történni függetlenül a külső hőmérséklettől. Be- és kimenetek 1. fokozat 2. fokozat Nyomás/ Térf.áram DO DO 1/1 normál fordulat SAF DO DO 1/1 normál fordulat EAF DO DO 1/2 alacsony fordulat SAF DO DO 1/2 alacsony fordulat EAF DI DI Üzemjel/hiba SAF fokozat 2. fokozat Nyomás/ Térf.áram DI DI Üzemjel/hiba EAF AI AI AO AO Nyomástávadó SAF Nyomástávadó EAF Frekvenciaváltó SAF Frekvenciaváltó EAF Igény vezérelt szellőztetés Olyan alkalmazásoknál, ahol a helyiségben tartózkodók létszáma változó, a ventilátorok fordulatszáma, illetve a visszakeverés aránya a levegő minősége alapján szabályozható. Ez a funkció a kijelzőről ki/ bekapcsolható, és az is kiválasztható, hogy a szabályozás a keverőzsalukkal, vagy a ventiátorokkal valósuljunk meg. Ha ez a funkció aktív és összekomináljuk a nyomásszabályozással, akkor a ventilátorok elindulnak, ha a levegő minőség értéke (CO2) eléri az első beállított értéket. Ha a levegő minőség tovább romlik (értéke nő) a ventilátor fordulatszáma is tovább fog nőni. Ha a levegő minőség értéke eléri a második beállított értéketm akkor a ventilátorok fordulatszáma átáll a normál fordulatra. A ventilátorok leállnak, ha a CO2 értéke a 160ppm-el alacsonyabb, mint a 1. beállított érték. Kétfokozatú ventilátorok esetén a működési elv teljesen hasonló. Ha az igény vezérelt szellőztetés aktivált és keverőzsalukkal kombinálják, akkor ha a Co2 koncentráció

33 értéke a beállított érték felé emelkedik, akkor a zsaluk több frisslevegőt fognak beengedni. Ezt a funkciót egy arányos (P) szabályzó kör vezérli. Be- és kimenetek AI CO 2/VOC sensor input 4.4 Szivattyú vezérlés Digitális be és kiemenetek konfigurálhatóak fel a szivattyúk vezérlésére Fűtési kör A fűtési kör keringető szivattyúja folyamatosan üzemel, ha a külső hőmérésklet értéke egy beállítható értéke (+10 C) alá csökken. Ennél magasabb külső hőmérséklet esetén a szivattyú csak akkor üzemel, ha a fűtési szelepre kiadott parancs nagyobb, mint 0V. A szivattyú esetében beállítható egy min. üzemidő. A szivattyú a beragadás megelőzése érdekében minden nap délután 3 órakor bekapcsol 1 percre vagy a beállított min. üzemidő idejére Hővisszanyerő kör,közvetítőközeges hővisszanyerő A hővisszanyerő szivattyú csak akkor üzemel, ha a hővisszanyerő szelepre kiadott parancs nagyobb, mint 0V. A szivattyú a beragadás megelőzése érdekében minden nap délután 3 órakor bekapcsol 1 percre vagy a beállított min. üzemidő idejére Hűtési kör A hűtési szivattyú csak akkor üzemel, ha a hűtési szelepre kiadott parancs nagyobb, mint 0V. A szivattyú a beragadás megelőzése érdekében minden nap délután 3 órakor bekapcsol 1 percre vagy a beállított min. üzemidő idejére.. 33

34 Be- és kimenetek Heating Exch Coo ing AI Külső hőmérséklet érzékelő DO DO DO Start/stop szivattyú DI DI DI Szivattyú üzemjel/hibajel 4.5 Zsalu vezérlés Végponti zsaluk A végponti zsaluk digitális kimenetről, illetve a ventilátorok üzeme alapján vezetékelve is működtethetők Tűzcsappantyúk Alapesetben a tűzcsappantyúkat úgy konfigurálják, hogy tűzjelzés esetén nyissanak. A kijelzőről átkonfigurálhatók alapesetben nyitott üzemre is. A szabályzóban egy digitális bemenet felkonfigurálható a tűzcsappantyúk állapotának figyelésére. Tűzcsappanytú teszt Eza funkció lehetővé teszi a tűzcsappanytúk tesztjét beállítható időközönként. Ezen funkció használatához minden csappanytúnak rendelkeznie kell végállás kapcsolókkal. Digitális bemenetre minden csappantyú végállás kapcsolóját be kell kötni az alábbi ábra szerint DI Damper.. Damper 3 Damper 2 Damper 1 C+ Amikor a teszt elindul, akkor a tűzcsappanytú vezérlő kimenet aktív lesz és a csappantyúk elindulnak. 34

35 A beállított időn belül az (90sec) a bemeneten a jelnek váloznia kell, hogy jelezze az összes csappantyú elhagyta a normál véghelyzetét. Ha ez nem történik meg, akkor a vezérlő riasztást generál. A beállított időn belül a jelnek ismét változni kell, hogy jelezze: az összes csappantyú a másik véghelyzetébe kerül. Ha ez nem történik meg, akkor a vezérlő riasztást generál. Ha a csappantyúk elérék a másik véghelyzetüket, akkor a kimenet visszaáll alaphelyzetbe, hogy a csappanytúk felvegyék a normál pozíciójukat. A visszaállítás monitorozása a fent leírtak szerint működik fordított sorrendben. A vezérlőben beállítható, hogy állítsa le a légkezelőt a csappantyú teszt idejére. Minden csappantyút ugyanahhoz a kimenethez kell kötni, hogy korrekt eredmény szolgáltasson a teszt. A tűzjelzés bemenet NC és NO módban is felkonfigurálható. Be- és kimenetek 4.6 Kiterjesztett üzem Felkonfigurálhatók olyan digitális bemenetek, melyekkell a beállított időprogram parancsának ellenére a légkezelő tovább járatható. Ezeknek a bemeneteknek magasabb prioritása van, mint az időprogramoknak. 2 fokozatú és frekvenciaváltóval hajtott ventiátorok esetén 2 bemenet is konfigurálható az alacsony és normál fordulathoz. A légkezelő egy beállítható ideig fut. Ha ez az idő 0-ra van állítva, akkor a berendezés csak addig fog működni, amíg a bemenet aktív. A Külső Stop jel akkor is leállítja a légkezelőt, ha annak az időprogram szerint még üzemelnie kellene. Be- és kimenetek DI DI DI Kiterjesztett üzem normál fordulat Kiterjesztett üzem alacsony fordulat Külső tiltás DO DO DO DI DI Friss levegő zsalu vezérlés Kidobó zsalu vezérlés Tűzcsappanytúk Tűzjelzés Tűzcsappantyú végállás 4.7 Időkapcsoló kimenetek 5 időkapcsoló kimenet konfigurálható fel. Mindegyik időzítő önálló programozási lehetőséggel rendelkezik napi két kapcsolási periódussal. Be- és kimenetek DO Extra időzítő kimenet 1 DO Extra időzítő kimenet 2 35
