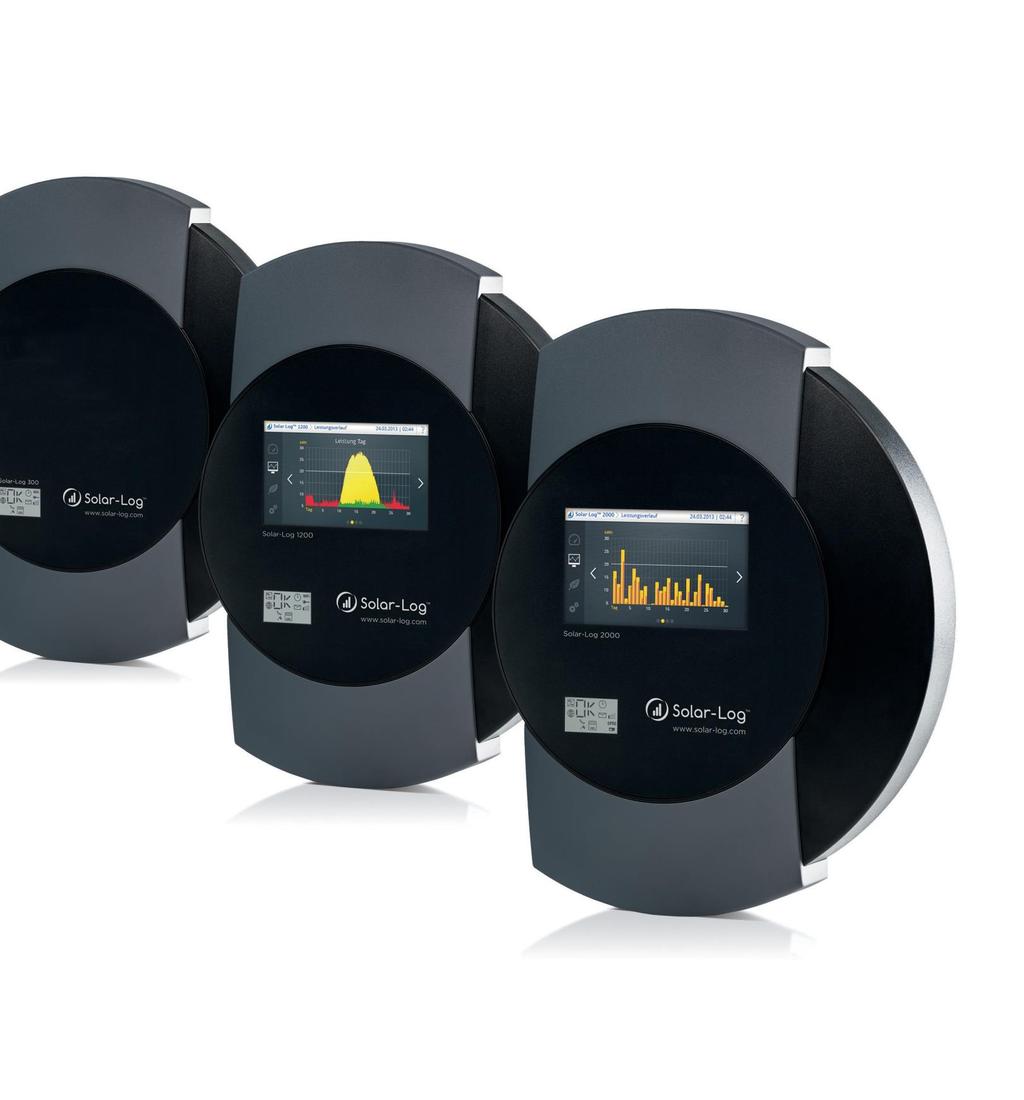

1 HU Használati útmutató (Az eredeti útmutató rövidített fordítása) Solar-Log 1

2 Tartalomjegyzék 1 Általános útmutató Szükséges lépések napelem rendszerének pontos felügyeletéhez a Solar-Log készülékkel 6 2 Kezelés internetböngészővel saját hálózaton keresztül Feltételek Áttekintés Általános navigálás Kezdőoldal behívása Hozamadatok lehívása Pillanatnyi értékek Energia áramlás Táblázat Termelés Napi nézet Havi nézet Éves nézet Összesítő nézet Fogyasztás Mérleg Napi mérleg Havi mérleg Éves mérleg Összesítő mérleg Pénzügyek Érzékelő Rendszer információ Diagnózis értékek Inverter diagnózis Akkumulátor diagnózis Eseménynapló lehívása Üzenetek lehívása Betáplálás-menedzsment lehívása SCB Monitor (csak Solar-Log 2000) Tartozékok lekérdezése Smart Energy CSV-Export Támogatás 70 3 Értesítések Tájékoztató Az egyes funkciók magyarázata 73 3

3 7.3.2 Az áttekintés értékeinek jelentése Napi áttekintés Havi áttekintés Éves áttekintés Összesítő áttekintés Eseményprotokoll lehívása és szűrése Üzenetek az LCD állapot kijelzőn (Solar-Log 300, 1200 és 2000) Az LCD kijelző szimbólumainak jelentése Meghibásodások (Solar-Log 200, 500 és 1000) A Ledek állapotjelzése (Solar-Log 200, 500 és 1000) Egyszerűen megszüntethető hibák Az információk interneten keresztüli betöltése Szakember értesítése 131 5

4 Általános útmutató 1 Általános útmutató Ez a felhasználói kézikönyv a Solar-Log használatában nyújt segítséget Önnek. A Solar-Log hozamadatai többféle módon jeleníthetők meg: és 5. fejezet). Webböngészővel saját hálózaton keresztül (2. fejezet). Közvetlenül a készülék képernyőjén (érintőképernyő, csak a Solar-Log 1000, 1200 és 2000 készülékekhez) (4. Interneten keresztül (7. fejezet) és Solar-Log APP applikációval (8. és 9. fejezet). A termékeinkhez kapcsolódó dokumentációkat folyamatosan aktualizáljuk és bővítjük. A mindenkori legfrissebb verzió a oldalon keresztül elérhető és letölthető. Az ebben a kézikönyvben foglalt információk a ás firmware verzióra vonatkoznak. 1.1 Szükséges lépések napelemes rendszerének pontos felügyeletéhez Az inverterek csatlakoztatása és felismerése (lásd Inverterek csatlakoztatása kézikönyv és a csatlakoztatott készülékek konfigurálása fejezet a Telepítési kézikönyvben). Az inverterek, generátor, MPP-szabályzás és modulmező konfigurációja (lásd. a csatlakoztatott készülékek konfigurálása fejezet a Telepítési kézikönyvben). Az inverterek hibajelentéseinek, értesítéseinek és állapot üzeneteinek konfigurálása (lásd értesítések beállítása fejezet a Telepítési kézikönyvben). Teljesítmény felügyelet aktiválása és beállítása (lásd. csatlakoztatott készülékek konfigurálása fejezet a Telepítési kézikönyvben). Figyelmeztetés! Az adatvesztés elkerülésének és a napelemes rendszer pontos felügyeletének érdekében a Solar-Log készülék folyamatos áramellátását biztosítani kell. 6

5 2 Kezelés internetböngészővel a saját hálózaton keresztül 2.1 Feltételek Információ A közvetlen hozzáféréshez a böngésző címsorában adja meg a "solar-log" címet és mentse el könyvjelzőként. Helyi hálózaton A Solar-Log böngészőn keresztüli kezeléséhez egy helyi hálózatra csatlakoztatott, friss böngészővel rendelkező számítógép szükséges. A megfelelően konfigurált Solar-Log ehhez a rendszerhez csatlakozik. Interneten keresztül A számítógépen kívül aktív internetkapcsolat és egy szerveren elérhető felhasználói fiók szükséges. Felhasználói fiók létrehozásáról érdeklődjön rendszergazdájánál vagy tájékozódjon weboldalunkon: Figyelmeztetés! Az inverterek, akkumulátorrendszerek és intelligens felhasználók lekérdezése illetve vezérlése a hálózati interfészen keresztül történik, ezért folyamatos (24/7) kapcsolat szükséges. Amennyiben a Solar-Log WLAN-on keresztül csatlakozik, ajánlatos a WLAN készülékek automatikus éjszakai kikapcsolását deaktiválni. 7

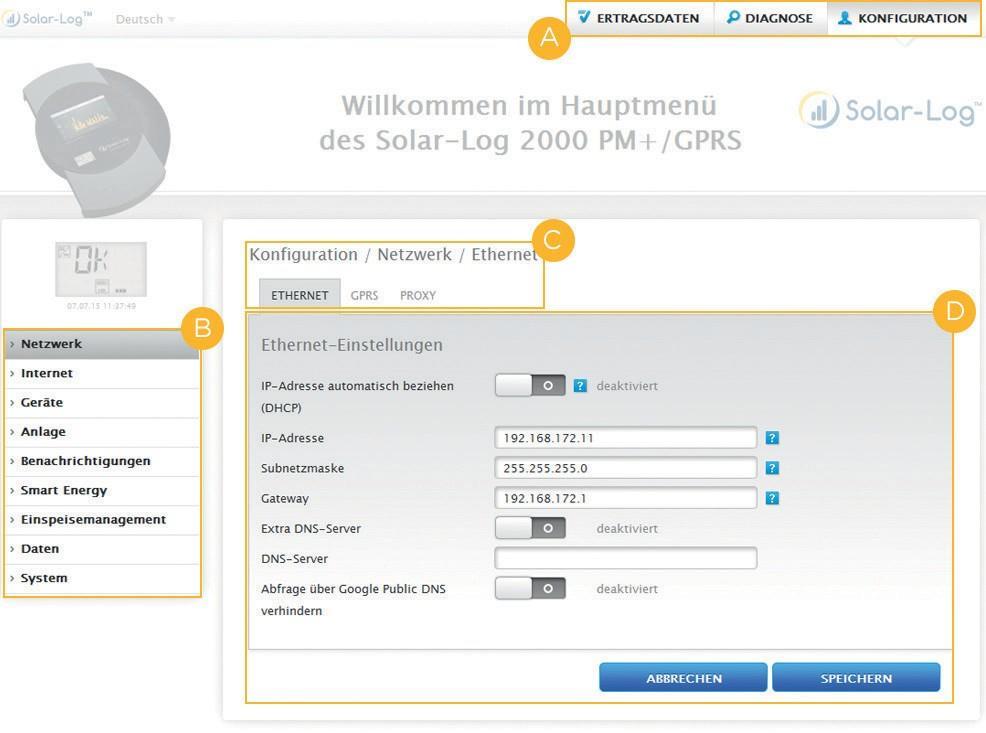

6 2.2 Áttekintés Általános navigálás Ábra: Navigáció megjelölés A kezdőoldal alábbiakból áll: Fejléc (A) Elérési útvonal (C) Konfigurációs oldal (D) Fejléc Bal oldali navigációs menü (B) A fejléc a három legfontosabb elérhető funkciót tartalmazza: Hozamadatok: Itt találhatók egy adott időszak hozamadatai nap, hónap, vagy éves bontásban, valamint a készülék eddigi összes hozama. Diagnózis: Itt tudja a hiba és folyamatüzeneteket lehívni és adott kritériumok szerint szűrni. Konfiguráció: Itt tudja készülékének beállításait szükség szerint változtatni. Bal oldali navigációs menü A felső elérési útvonalon kiválasztott területtől függően további funkciók érhetők el a baloldali fő navigációs menüben. 8

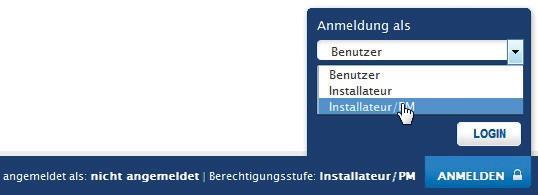

7 Elérési útvonal A kiválasztott funkciótól függően további konfigurációs területek érhetők el. Konfigurációs oldal Itt van lehetősége készüléke optimális felügyeletéhez és kiértékeléséhez szükséges konfiguráció megadására. Továbbá a rendszer és a készülék minden teljesítmény- és hozamadatát megtalálja. Bejelentkezés gomb A bejelentkezés gombbal (a webes felületen jobbra lent) egy jelszó által védett területre jelentkezhet be. Ezenfelül a bejelentkezés gombtól jobbra a kék sorban láthatja a bejelentkezés állapotát, illetve a beállított jogosultsági szintet. (lásd. a Hozzáférés- ellenőrzés fejezetet) Ábra: Bejelentkezés gomb lenyíló menüvel A fejléc elrejtése Az alábbi "nyíl" használatával (a fejlécen jobbra) a fejléc elrejthető, így lehetőség nyílik a böngészőablak méretének növelésére. Ábra: Fejléc elrejtése Új firmware Az internetböngésző a státusz sorban (legfelül) egy felkiáltójellel ellátott zöld háromszöggel jelzi, ha új firmeware verzió érhető el. (lásd új firmware jelzése ábra) Ábra: Új firmware jelzése Figyelmeztetés! Ezen funkció használatához a Konfiguráció Rendszer Firmware menüpontban az Automatikus Firmware ellenőrzés funkciót előzetesen aktiválni kell. (lásd Automatikus firmware ellenőrzés aktiválása) 9

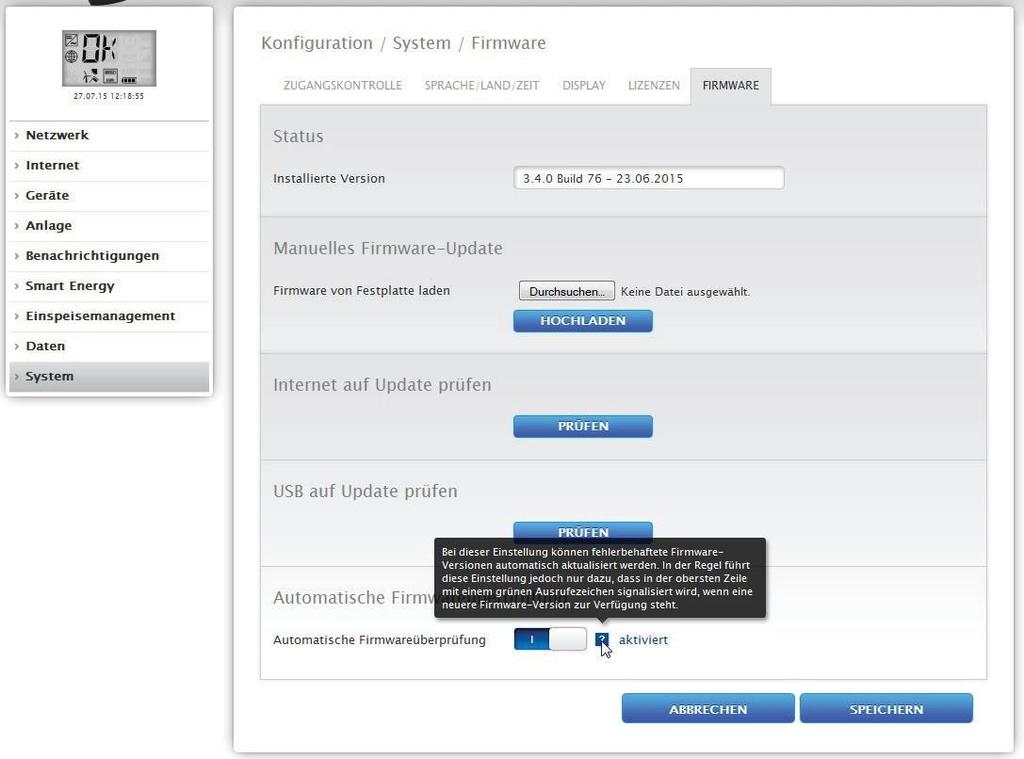

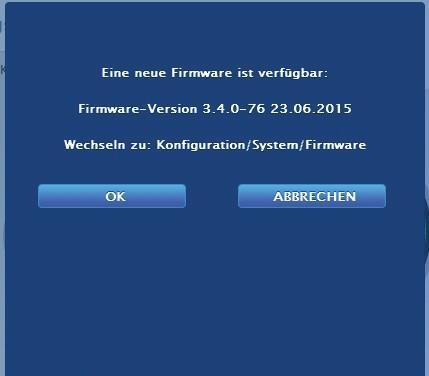

8 Ábra: Automatikus firmware ellenőrzés aktiválása A kérdőjelre kattintással alábbi utasítás jelenik meg: Ezzel a beállítással a hibás firmware verzió automatikusan frissítésre kerül. Rendszerint ez a beállítás csupán csak azt eredményezi, hogy a felső sorban egy zöld felkiáltójel jelenik meg, ha egy új firmware verzió elérhetővé válik. A zöld felkiáltójelre történő kattintással a következő ablak jelenik meg. Ábra: Az új firmware verzióra figyelmeztető ablak 10

9 Az OK gomb megnyomásával a Solar-Log firmware webes felületére jutunk, ahol a firmware frissítést a szokott módon elvégezheti. A Megszakítás gomb választásával az ablak bezáródik. Hozzáférés ellenőrzése Ebben a menüben a Solar-Log hozzáférési jogosultságai korlátozhatók. Az alábbi területek PIN kóddal vagy jelszóval védhetők. Hozzáférési jogosultságok képernyő További beállítások megjelenítése Hozzáférési jogosultságok böngésző menü Hozzáférési jogosultság képernyő menü (csak Solar-Log 1000,1200 és 2000) A Solar-Log kijelzőjéhez való hozzáférés PIN kóddal aktiválható. A PIN kód maximum 8 karakterből áll. A hozzáférést a teljes képernyőhöz vagy csak a beálltások területhez lehet letiltani. Végrehajtás: PIN-kód megadása PIN-kód megismétlése a letiltott terület pipával történő kiválasztása beállítások MENTÉSE Böngésző hozzáférési jogosultság Ebben a részben lehet a Solar-Log böngészőjének alábbi területeit jelszóval levédeni: Felhasználó Általános hozzáférés a Böngésző menühöz Szerelők Hozzáférés a Konfigurációhoz Betáplálás-menedzsment Hozzáférés Konfiguráció Betáplálás-menedzsment Alapállapotban a betáplálás-menedzsmenthez való hozzáférést a "PM" jelszó védi. A felhasználó és a szerelők számára a hozzáférés nem korlátozott. Figyelmeztetés Javasoljuk, hogy a szerelő egyeztessen az ügyféllel a betáplálás-menedzsmenthez tartozó beállítások köréről, majd válasszanak saját jelszót. Végrehajtás: Jelszó kérésének aktiválása a kapcsolóval a kívánt területre, területekre Az adott területre vonatkozó biztonságos jelszó megadása Jelszó megismétlése Beállítások MENTÉSE 11

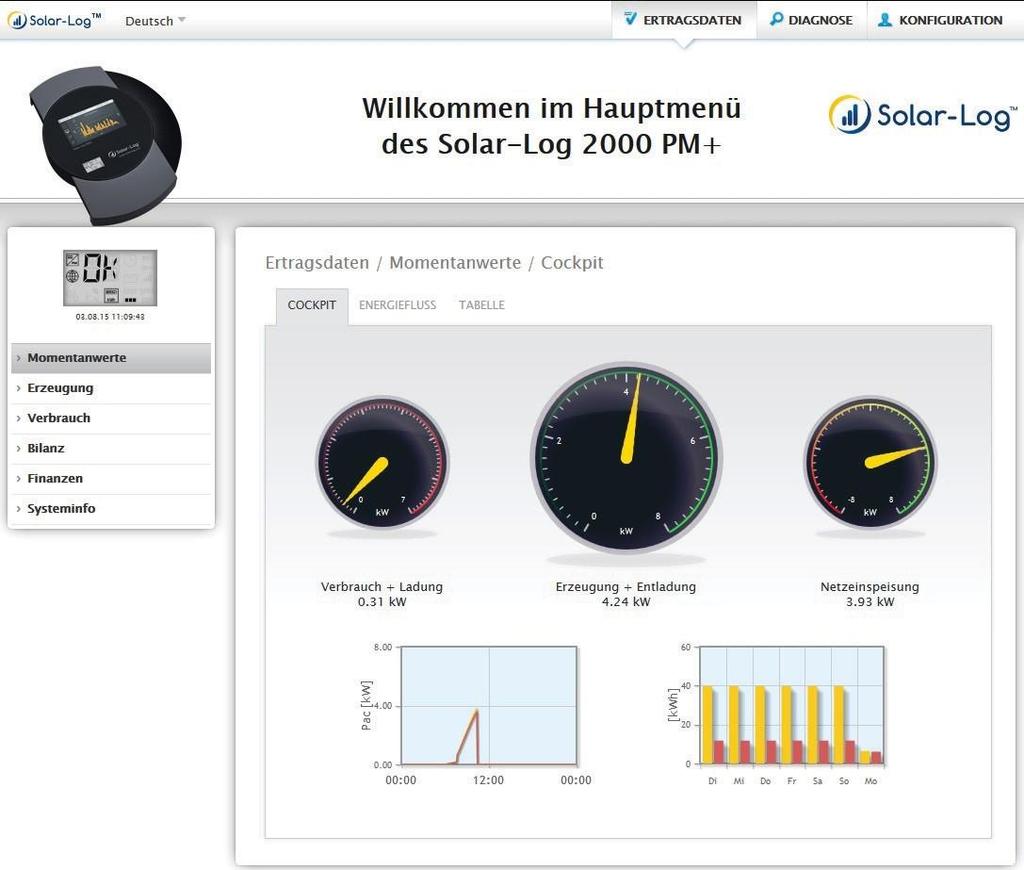

10 2.3 Kezdőoldal betöltése Indítsa el a böngészőt, majd adja meg a címsorban, vagy válassza ki a könyvjelzőknél a solar-log kifejezést. Amennyiben a hálózaton több Solar-Log készülékkel rendelkezik, a solar-log után adja meg sorozatszám utolsó 4 számjegyét, a következők szerint: solar-log-xxxx. Az üdvözlőoldal betöltésre kerül. Ábra: Üdvözlőoldal A kezdőoldalon megtalálható a fejléc a fő navigációs résszel: Hozamadatok Diagnózis Konfiguráció Az almenük: Vezérlőpult Energia áramlás Táblázat valamint a bal oldalon a VLCD-képernyő (lásd "VLCD-képernyő" fejezet) és további almenük a csatlakoztatott készülék és a fő navigációs menüben kiválasztott funkció szerint. 12

11 VLCD-képernyő A VLCD képernyő a baloldali navigáció felett található, és a dátum és idő mellett, a Solar-Log jelzéseit mutatja kódok és szimbólumok megadásával. A kódok és szimbólumok megfelelnek az LCD-kijelző kódjainak és szimbólumainak. (lásd VLCD-képernyő ábra és Az LCD kijelző szimbólumainak jelentése" fejezet) A jelzések valós időben jelennek meg és azonosak Solar-Log LCD-kijelzőjének jelzéseivel. (Solar-Log 300, 1200 és 2000) (lásd Az LCD kijelző jelzései ) Ábra: VLCD-képernyő 13

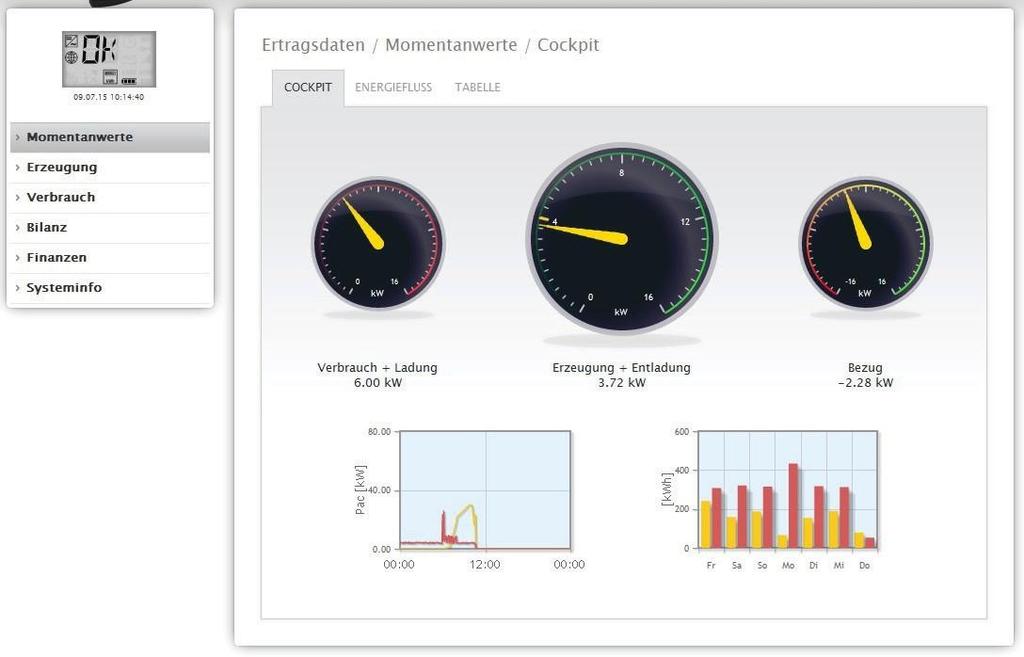

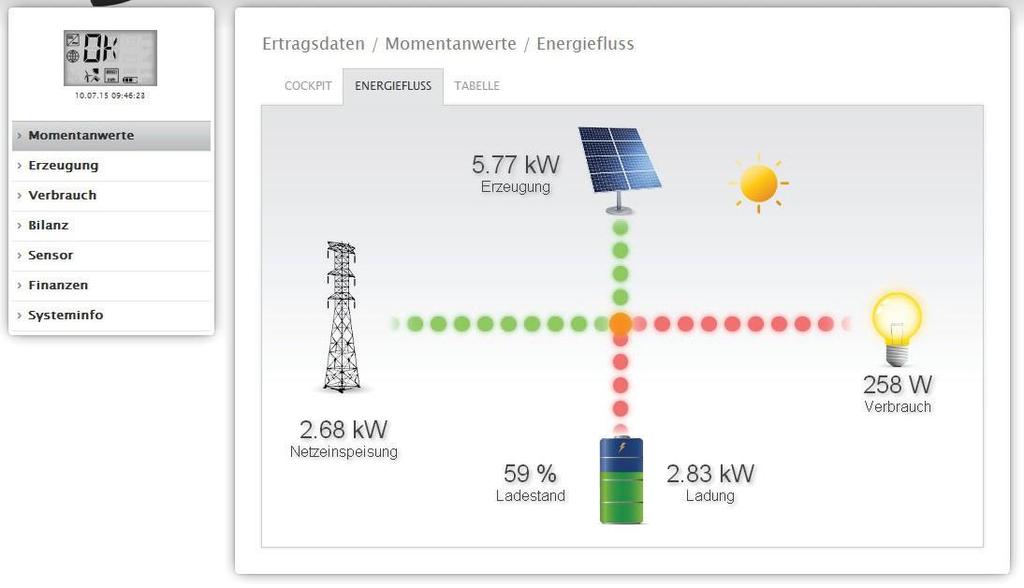

12 2.4 Hozamadatok lekérdezése Menjen a fejlécen keresztül a hozamadatokra. A baloldali navigációs menüben a következő lehetőségek jelennek meg. Pillanatnyi értékek Termelés Fogyasztás (csak akkor jelenik meg, ha fogyasztásmérő is csatlakoztatva van) Mérleg Pénzügyek Érzékelő (csak akkor jelenik meg, ha egy érzékelő is csatlakoztatva van) Rendszerinformáció Pillanatnyi értékek A pillanatnyi értékek menüponton keresztül automatikusan a vezérlőpulthoz, jut, ahol készülékének adatai találhatók dashboard nézetben a következő értékekkel: Ábra: A készülék pillanatnyi értékei (vezérlőpult nézet) Fogyasztás (csak csatlakoztatott fogyasztásmérő esetén). Az aktuális fogyasztást mutatja. Termelés (a rendszer teljesítménye) + használat (csak csatlakoztatott akkumulátor rendszer esetén), az akkumulátor aktuális termelését és használatát mutatja. Betáplálás (csak csatlakoztatott számláló esetén). A nyilvános hálózatba betáplált aktuális értéket mutatja. A dashboard nézet alatt két diagram található: Az aktuális napi görbe (bal oldali diagram). Ez a diagram lehetővé teszi az elmúlt öt nap teljesítményének grafikonos ábrázolását. Ehhez a jobb oldali diagram napi értékeire kell kattintatni. Az aktuális napi érték, valamint az elmúlt öt nap adatai (jobb oldali diagram). Ha az egérmutatót az egyik diagramoszlopra irányítja, 14

13 megjelenik az aktuális napi érték, ha rá is kattint, a baloldali grafikonon megjelenik a hozzátartozó görbe. Ebben a nézetben további funkciók érhetők el: Energia áramlás Táblázat Figyelmeztetés! Ha a Solar-Log készüléket csupán a fogyasztás ellenőrzésre használjuk, akkor csak a pillanatnyi érték, fogyasztás és rendszer információ elehetőségek elérhetők. Minden más menüpont rejtve marad. Figyelmeztetés! Amennyiben a Solar-Log készüléket csak fogyasztásmérőként használjuk, úgy a pillanatnyi érték vezérlőpult menüpont alatt középen, a termelés "mérőóra" helyett egy nagy fogyasztás "mérőóra" jelenik meg Energia áramlás Az energia áramlás funkció alatt a rendszer egy folyamatábrában jelenik meg. Ábra: Példa az energia áramlásra Ezen a folyamatábrán csatlakoztatott készülékenként valós időben a következő adatok, jelennek meg: Termelés (W) Fogyasztás (W) Hálózati betáplálás (W) Akkumulátor állapot: töltési szint(%) tartalék (W) 15

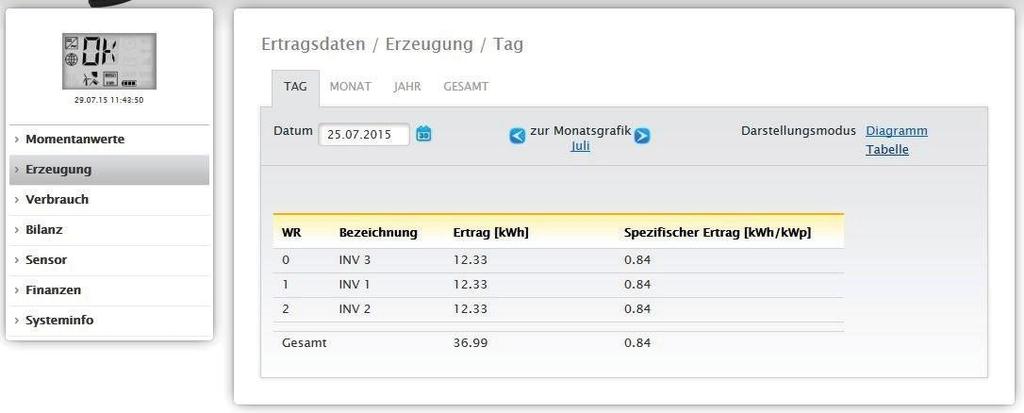

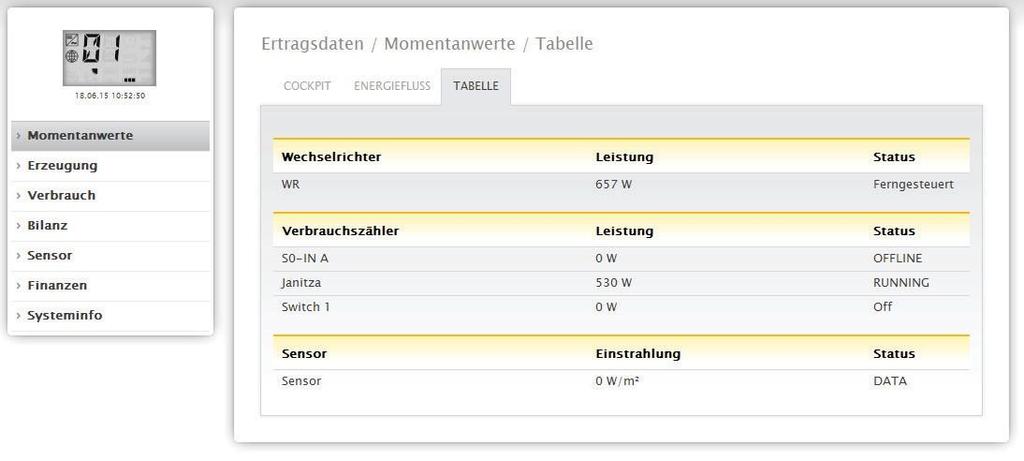

14 2.4.3 Táblázat A táblázat funkció alatt a csatlakoztatott készülék teljesítmény adatai jeleníthetők meg táblázatos formában. Ábra: Táblázatos teljesítmény kiértékelés példa A következő adatok kerülnek készülékenként megadásra: Minden inverter teljesítménye egyenként Az fogyasztásméről által rögzített aktuális összes fogyasztás. Az érzékelő aktuális besugárzása négyzetméterenként. Az akkumulátor aktuális értékei töltés/használat, töltöttségi szint (%) és állapot szerint. 16

15 2.5 Termelés A Termelés menüpont alatt a rendszer termelési adatai találhatók grafikus formában. Ábra: A rendszer össztermelésének grafikus ábrázolása A grafikus felületen a következő értékeket választhatja: Nap Hónap Év Összes Tetszés szerint diagram vagy táblázatos megjelenítés választható. Mind a táblázatban, mint pedig a diagramban az értékek nézet szerint különbözően kerülnek megjelenítésre. Figyelmeztetés! Az automatikus skálázás miatt a grafikonok a hozamadatok területen lehetőség szerint mindig nagy formátumban kerülnek megjelenítésre. A grafikonok esetében az automatikus skálázás manuálisan kikapcsolható. Ez esetben a skálázás a készülékkonfigurációban tárolt legnagyobb értékhez igazodik (lásd Telepítési kézikönyv, inverterek konfigurálása fejezet). 17

16 2.5.1 Napi nézet A nap funkció alatt az aktuális nap egy vonaldiagram formájában jelenik meg. A teljesítmény (W) és hozam (kwp) értékek, baloldalon felül a diagram előzményekben egy egérkattintással bármikor közvetlenül hozzáadhatók vagy leválaszthatók. Ha az egérmutatóval követi a görbe vonalát, megjelenítheti az adott napszakhoz kapcsolódó értéket. Ábra: Diagram napi-termelés nézetben bekapcsolt automatikus skálázással 18

17 Ábra: Diagram napi-termelés nézetben kikapcsolt automatikus skálázás mellett A diagramon a különböző értékek különböző egységekben kerülnek megjelenítésre. A mindenkor alkalmazott egységek és a hozzátartozó színek a jelmagyarázatban találhatók. Ábra: Napi termelés táblázat nézetben Ha a táblázatra kattint, a ténylegesen elért teljesítmény értékei az adott inverterhez hozzárendelve táblázatos formában jelennek meg. Ezáltal az inverterek teljesítménye bármikor ellenőrizhető. 19

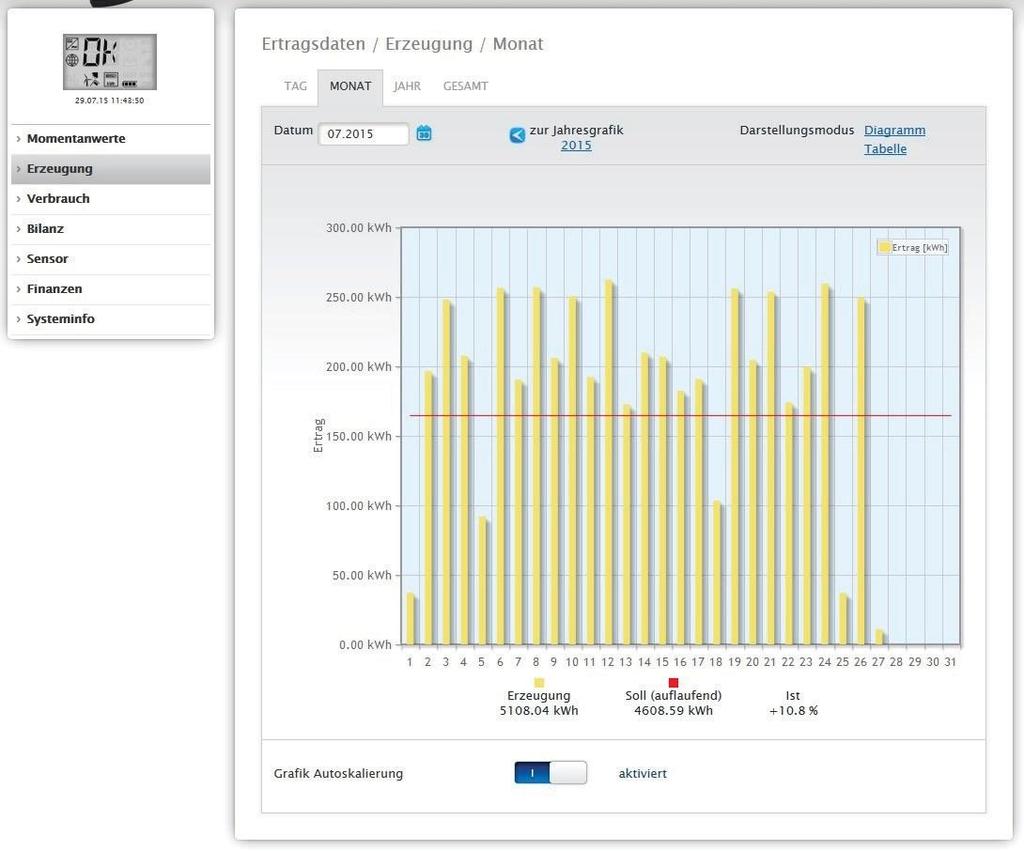

18 2.5.2 Havi nézet A havi nézet alatt az adott hónap napjainak hozamadatai összegezve, sávdiagram formájában kerülnek megjelenítésre. Ha az egérmutatóval egy sávra mutat, a napi hozamadatok jelennek meg Ha egy sávra kattint, a kapcsolódó napi nézet jelenik meg. Ábra: Havi nézet diagram 20

19 Ábra.:Havi nézet táblázat Ha a táblázatra kattint, az egész hónap dátum-, hozam-, és fajlagos hozam értékei, mint norma- (göngyölített) és tényadatok (%) kerülnek listázásra. 21

20 2.5.3 Éves-nézet Az év funkció alatt az adott év hozamadatai hónaponként összegezve, sávdiagram formájában kerülnek megjelenítésre. Ha az egérmutatóval egy sávra mutat, a havi hozamadatok az éves előrejelzésnek megfelelően terv-tény összehasonlításban kerülnek megjelenítésre. Ha egy sávra kattint, a kapcsolódó havi nézet jelenik meg. Ábra: Éves nézet diagram Ha a táblázatra kattint, a megtermelt éves érték a havonta megtermelt tényleges teljesítményhez kerül hozzárendelésre. 22

21 2.5.4 Összesítő nézet Az összes nézet alatt az éves hozam értékek összesítve sávdiagram formájában jelennek meg. A piros vonal az éves előrejelzés alapján számított terv adatot jelöli. összehasonlításban kerülnek megjelenítésre. Ha az egérmutatóval egy sávra mutat, az éves hozamadatok az éves előrejelzésnek megfelelően terv-tény Ha egy sávra kattint, a kapcsolódó éves nézet jelenik meg. Ábra: Összesítő nézet diagram Táblázat: A rendszer által megtermelt energia (az adatok rögzítése óta) minden évhez a megtermelt energia szerint kerül hozzárendelésre. A dátum mező a nap, hónap és év nézetekben elérhető, és tartalmaz egy naptárat, aminek segítségével a nézetnek megfelelően nap, hónap, vagy év szerint kereshet. A kiválasztott beállításon belül a nyíl billentyűkkel lehet oda-vissza lapozni. 23

22 2.6 Fogyasztás A fogyasztás menüpont alatt a smart-plugokon (net-utp-elosztó), Solar-Log 1200 és 2000 esetén jelfogókon is, vagy Solar-Log Meteren keresztül csatlakoztatott fogyasztó pontos áramfogyasztást látja. Figyelmeztetés! A fogyasztás csak akkor kerül megjelenítésre, ha egy fogyasztásmérő csatlakoztatva van. A fogyasztás menü pont behívása után a napi nézetre kerül. Ez a nézet napi-diagramként jelenik meg a teljes fogyasztási értékekkel. Amint egy alfogyasztó is bekapcsolásra került (pl. mosógép vagy hűtőláda), a nézet kiegészül a alfogyasztó nézettel. Ezen pont alatt minden csatlakoztatott fogyasztó színekkel elválasztva, tortadiagram formájában, színes magyarázattal kerül megjelenítésre. Továbbá a napi fogyasztási értékek grafikon vonaldiagram formában is megjeleníthetők. (Ez a nézet csak akkor állítható, ha korábban a további nézetek konfigurálása aktiválva lett, amit a konfiguráció system hozzáférés alatt talál). A vonal grafikon bemutatásánál lehetőség van az egyes fogyasztók fogyasztási adatainak hozzáadására vagy elrejtésére. 24

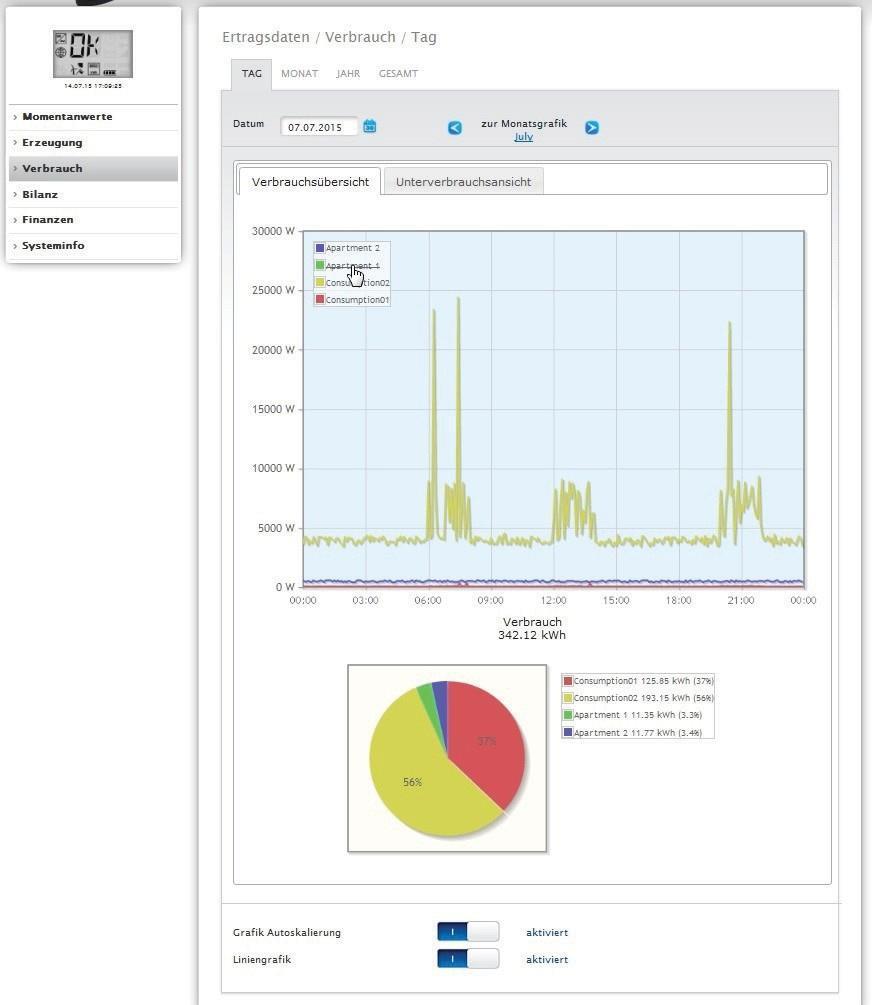

23 Ábra: Napi fogyasztás diagram csatlakoztatott számlálókkal 25

24 Ábra: Napi fogyasztás diagram csatlakoztatott számlálókkal és aktivált vonalgrafikonnal 26

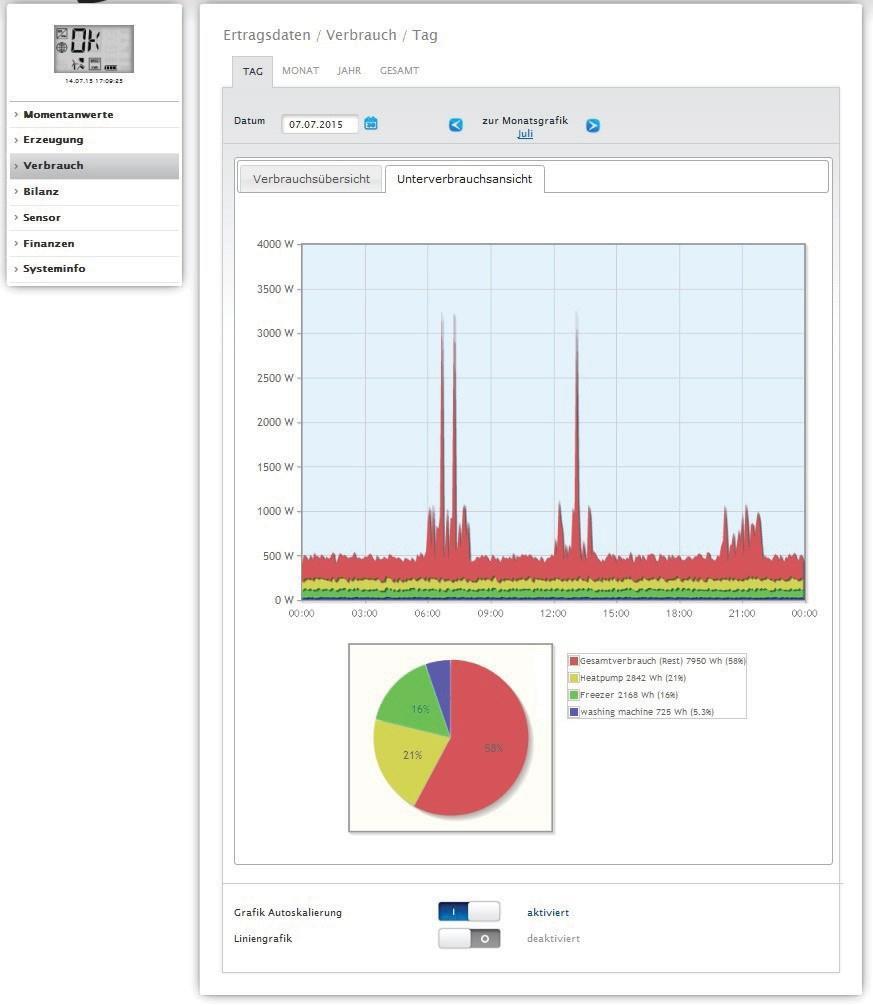

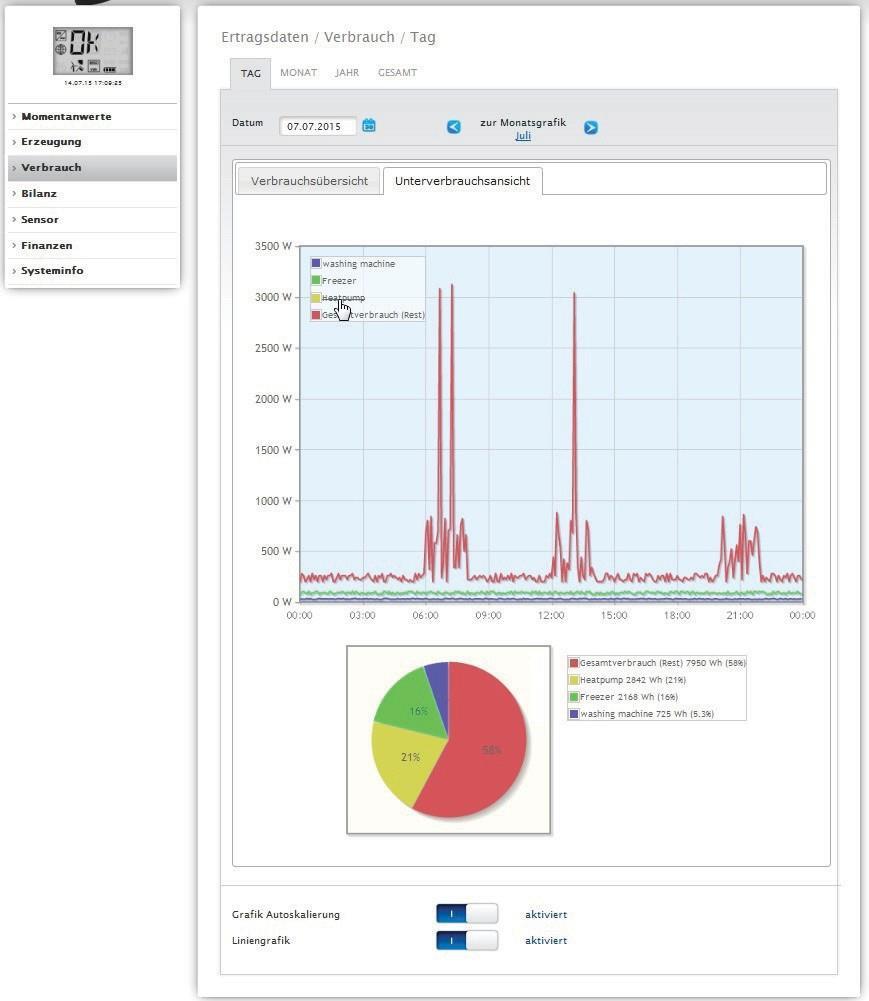

25 Ábra: Napi fogyasztás diagram csatlakoztatott fogyasztókkal alfogyasztók nézetben 27

26 Ábra: Napi fogyasztás diagram csatlakoztatott fogyasztókkal és aktivált vonaldiagrammal alfogyasztók nézetben A fogyasztás nézetben lehetőség van további menüpontok kiválasztására: Hónap: A havi diagram nézetet mutatja sávdiagram formában. A havi nézetben, a napi nézethez hasonlóan két funkció érhető el: A fogyasztás nézet és az alfogyasztók nézet. A fogyasztó nézetben az értékek összértékként sávdiagram formájában kerülnek megjelenítésre. Az al fogyasztók nézetben a csatlakoztatott készülékek áramfelhasználását láthatja színekkel elválasztva sávdiagram formájában. Az alsó részen tortadiagramként színes magyarázattal is láthatók az adatok. Mindkét nézetben adott a lehetőség, az egyes sávokon keresztül a napok közvetlen kiválasztására. 28

27 Év: Az éves diagram nézetet mutatja sávdiagram formában. Az éves nézetben, a havi nézethez hasonlóan két funkció érhető el: A fogyasztás nézet és az alfogyasztók nézet. A fogyasztó nézetben az értékek összértékként sávdiagram formájában kerülnek megjelenítésre. Az alfogyasztók nézetben a csatlakoztatott készülékek áramfelhasználását láthatja színekkel elválasztva sávdiagram formájában. Az alsó részen tortadiagramként színes magyarázattal is láthatók az adatok. Mindkét nézetben adott a lehetőség az egyes sávokon keresztül a hónapok közvetlen kiválasztására. Összes: A összesítő diagram nézetet mutatja sávdiagram formában. Az összesítő nézetben az éves nézethez hasonlóan két funkció érhető el: A fogyasztás nézet és az alfogyasztók nézet. A fogyasztó nézetben az értékek összértékként sávdiagram formájában kerülnek megjelenítésre. A alfogyasztók nézetben a csatlakoztatott készülékek áramfelhasználását láthatja színekkel elválasztva sávdiagram formájában. Az alsó részen tortadiagramként színes magyarázattal is láthatók az adatok. Mindkét nézetben adott a lehetőség az egyes sávokon keresztül az évek közvetlen kiválasztására. 29

28 2.7 Mérleg A mérleg menüpont alatt rendszere termelési és fogyasztási adatait láthatja egymás viszonyában. Minden nézetben (nap, havi, éves, és összesítő) a következő pontok láthatók: Termelés Fogyasztás Saját fogyasztás Csatlakoztatott akkumulátor rendszer esetén ezenfelül további pontok is elérhetők (lásd Ábra: Napi mérleg akkumulátor rendszerrel diagram): Akkumulátor saját fogyasztás (kwh) Töltés (kwh) Használat (kwh) Figyelmeztetés! A fogyasztás, valamint az akkumulátor értékei, kizárólag csatlakoztatott rendszernél (fogyasztásmérő+ akkumulátor rendszer) kerülnek bemutatásra. Figyelmeztetés! Az automatikus skálázás miatt a grafikonok a hozamadatok területén mindig lehetőség szerint nagy formátumban kerülnek megjelenítésre. A grafikonok esetében az automatikus skálázás manuálisan kikapcsolható. Ez esetben a skálázás a készülékkonfigurációban tárolt legnagyobb értékhez igazodik (lásd Telepítési kézikönyv, inverterek konfigurálása fejezet). 30

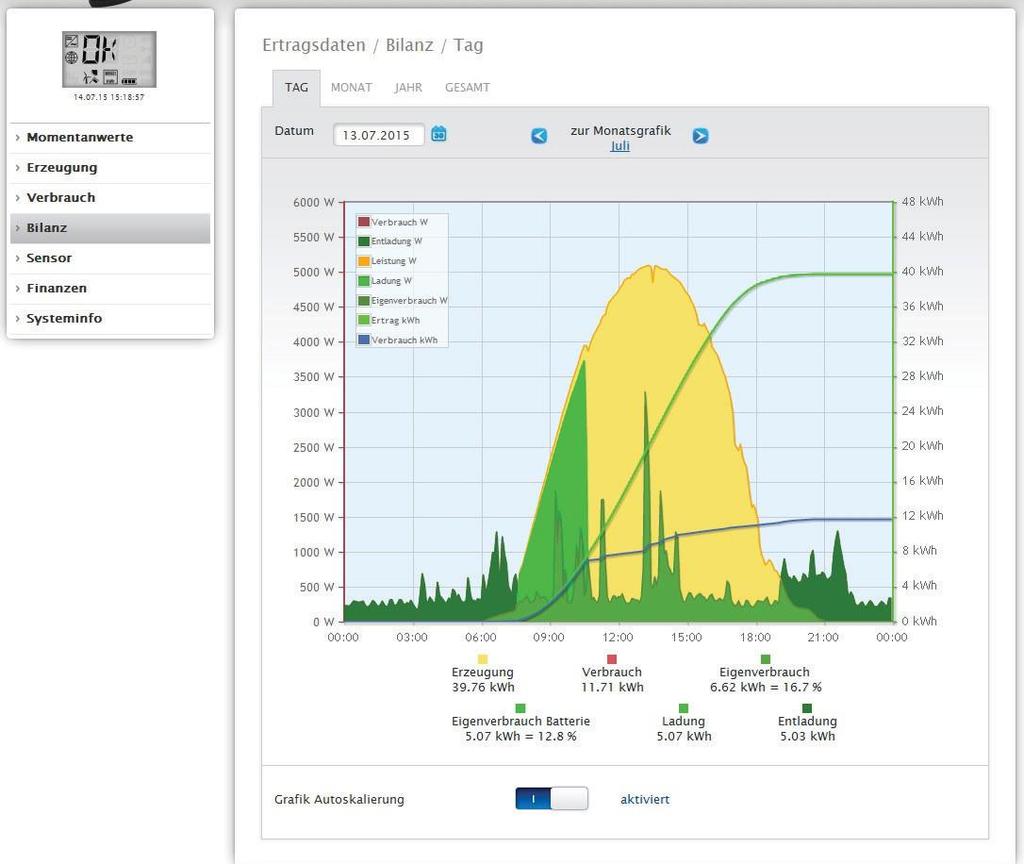

29 Ábra: Napi mérleg akkumulátor rendszerrel diagram A következő funkciók választhatók: Nap Hónap Év Összes A kezdő nézet az aktuális napi értéket jeleníti meg a diagramon. 31

30 2.7.1 Napi-mérleg A nap funkció alatt a termelés, a fogyasztás és a saját fogyasztás adatait egy napi görbén láthatja. Az értékek, baloldalon felül a diagram előzményekben egy egérkattintással bármikor közvetlenül hozzáadhatók vagy leválaszthatók. A diagramon a különböző értékek különböző egységben kerülnek megjelenítésre. A mindenkor alkalmazott egység és a hozzátartozó szín a jelmagyarázatban található. Ha az egérmutatóval követi a görbe vonalát, láthatja az adott napszakhoz kapcsolódó értéket. Ábra: Diagram napi-mérleg nézetben bekapcsolt automatikus skálázással A színes részek jelentése a napi görbén: A zöld rész mutatja a napelem rendszer által fedezett áram felhasználást. A sárga rész mutatja a rendszer által termelt felesleget, a piros felület pedig a nem a rendszer által termelt energia által fedezett áramfogyasztást. A grafikus megjelenítés alternatívájaként még lehetőség van a táblázatos nézet választására. A grafikus mérleg alatti színes négyzetek értelmezése: (lásd napi mérleg diagram ábra) Sárga négyzet - termelés által fedezett (grafikonon zöld)). Piros négyzet- fogyasztás (összes= termelés által nem fedezett (grafikonon piros) + termelés Zöld négyzet - energiafogyasztás (termelés által fedezett - a grafikonon zöld) százalékban (termeléshez viszonyítva). 32

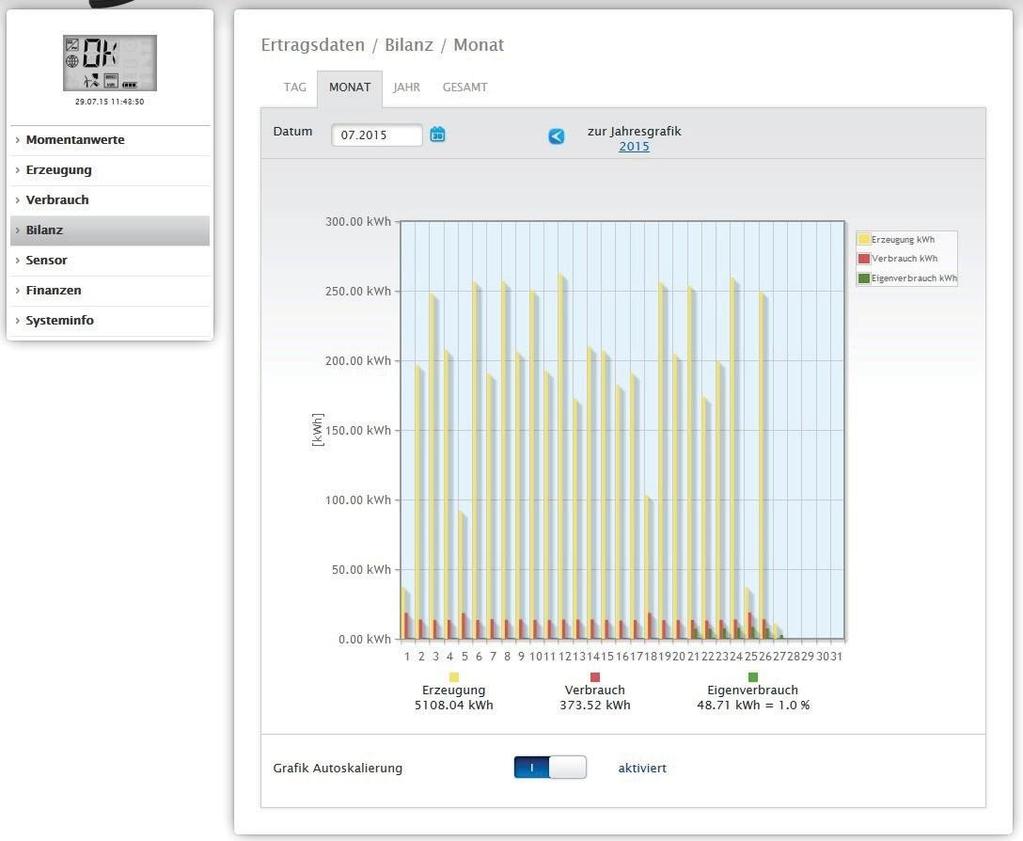

31 2.7.2 Havi mérleg A havi mérleg funkció alatt, a termelést és a fogyasztás egymás mellett láthatja sávdiagram formájában. Ha az egeret egy sávra húzza, vagy a napi hozamot vagy a napi fogyasztást láthatja. A sávra történő kattintással átválthat a megfelelő napi nézetre. Ábra: Havi mérleg nézet diagram 33

32 2.7.3 Éves mérleg Az éves mérleg funkció alatt a termelést és a fogyasztás egymás mellett láthatja sávdiagram formájában. Ha az egeret egy sávra húzza, vagy az éves előrejelzés szerinti havi hozamot vagy a havi fogyasztást láthatja terv-tény összehasonlítás formájában. A sávra kattintással átválthat a megfelelő havi nézetre. Ábra: Éves mérleg nézet diagram 34

33 2.7.4 Összesítő mérleg A z összesítő mérleg funkció alatt, a termelést és a fogyasztás egymás mellett láthatja sávdiagram formájában. láthatja terv-tény összehasonlítás formájában. Ha az egeret egy oszlopra húzza, vagy az éves előrejelzés szerinti éves hozamot vagy az éves fogyasztást A sávra kattintással átválthat a megfelelő éves nézetre. Ábra: Összesítő mérleg diagram 35

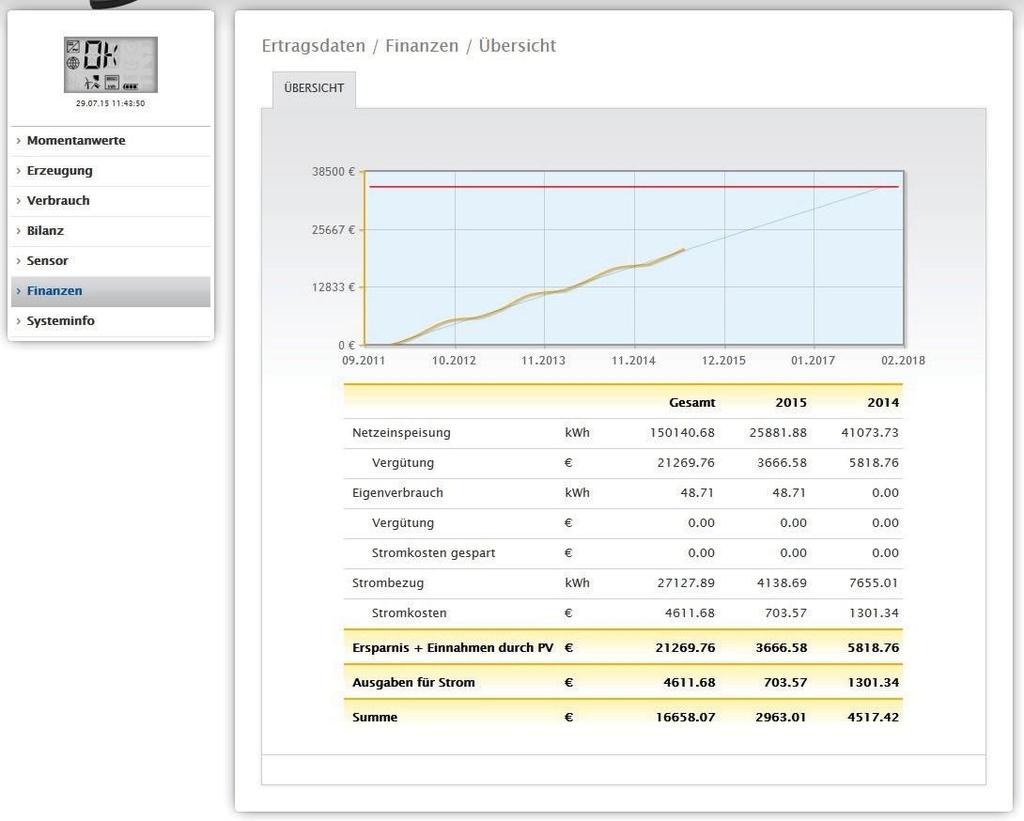

34 2.8 Pénzügyek A pénzügyek menüpont alatt rendszere pénzügyi helyzetének alakulását követheti nyomon grafikus vagy táblázatos formában. (A visszatérítési és fogyasztási értékek beállításának módját a telepítési kézikönyv visszatérítés és áram árak fejezetében találja) Ábra: Pénzügyek áttekintése Az áttekintésben egy terv-tény viszonylatban megadott görbén keresztül láthatja rendszerének pénzügyi helyzetét. A táblázatból a következő értékek (összes, és az előző két évre megadott nézetben) olvashatók le: Hálózati betáplálás: A megtermelt áram nyilvános hálózatba betáplált mennyiségét mutatja kwh-ban. Visszatérítés: Az előzetesen a konfiguráció berendezés visszatérítés menüpontban megadott értékkel számított, a nyilvános hálózatba betáplált áram mennyiségét adja meg. Saját fogyasztás: A termelés által fedezett saját fogyasztás mértékét adja meg kwh-ban. Visszatérítés: Az előzetesen a konfiguráció berendezés visszatérítés menüpontban megadott értékkel számított, a saját fogyasztásra felhasznált áram visszatérítésének mennyiségét (amennyiben a visszatérítésre lehetőség van) adja meg. Megtakarított áramköltség: A minden rendelkezésre álló adat, mint pl. saját fogyasztás (áram, amit nem a nyilvános hálózatból kellett igénybe venni), vagy mint meglévő akkumulátor rendszer alapján megtakarított áram értékét adja meg. Beszerzett áram: A beszerzett áram mennyiségét adja meg kwh-ban. 36

35 Áramköltség: Itt kerül kiszámításra az előzőleg a konfiguráció berendezés áramköltség menüpontban tárolt áramköltség. A rendszeren keresztüli megtakarítás + bevételek: A rendszer által megtermelt minden bevétel megjelenítése a visszatérítés és a saját fogyasztás figyelembevételével. Továbbá bevonásra került a saját fogyasztás, a hálózatból történő áram vételezés elkerülése, csakúgy, mint a meglévő akkumulátor adatok. Kiadások, áram: Az összes hálózatból nyert áramra fordított kiadás kiszámítása. Összeg: A rendszer bevételei a beszerzett áramra fordított kiadásokkal csökkentve. Figyelmeztetés! A hozamadatok pénzügyek alatti görbe először csak többheti rendelkezésre álló adat alapján válik láthatóvá. 37

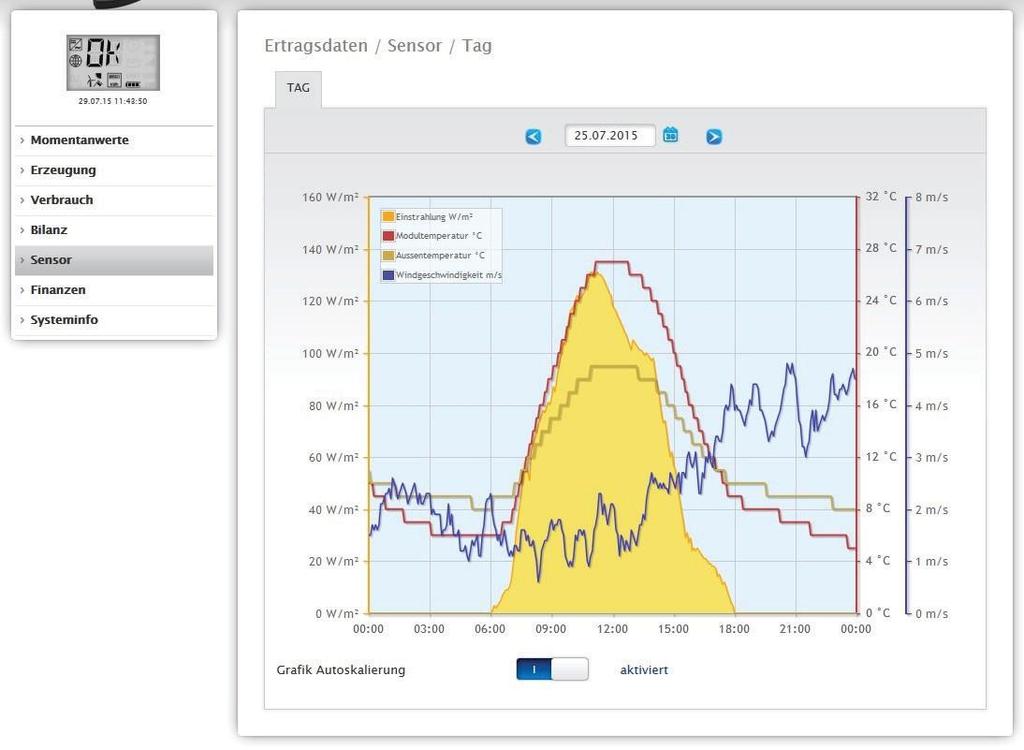

36 2.9 Érzékelő Az érzékelő menüpont alatt a csatlakoztatott érzékelők grafikus kiértékelését találja. Ábra: Az érzékelő doboz értékei Részletesen az alábbi adatok jelennek meg: Besugárzás W/m² Modul-hőmérséklet C Külső hőmérséklet C Szélsebesség m/s A diagramon a különböző értékek különböző egységekben kerülnek megjelenítésre. A mindenkor alkalmazott egységek és a hozzátartozó színek a jelmagyarázatban találhatók. Egy egérkattintással lehetőség van az egyes értékek elvételére vagy hozzáadására. Továbbá a dátum mezőn keresztül az egyes napok kiválaszthatók és visszamenőleg is kiértékelhetők. Figyelmeztetés! Az adatok csak akkor elérhetők, ha egy érzékelő már csatlakoztatva van. 38

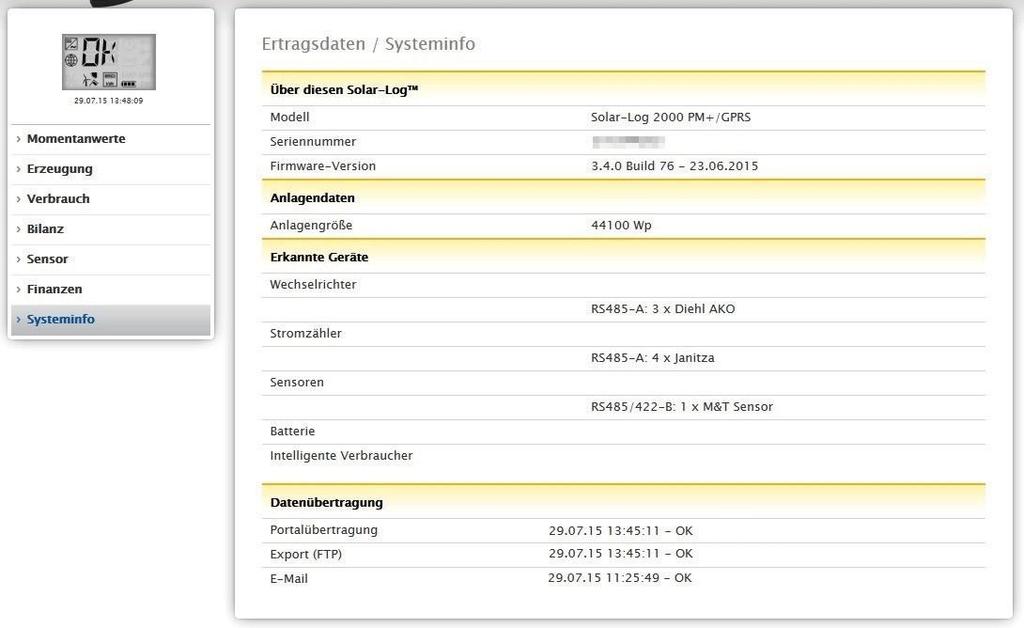

37 2.10 Rendszerinformáció A következő, rendszerrel kapcsolatos információk eléréséhez válassza a rendszerinformáció menüpontot. Ábra: Rendszerinformációk A következő információk kerülnek kijelzésre: A Solar-Log készüléken keresztül: Típus Sorozatszám Firmware verzió Rendszeradatok: Rendszer méret Felismert készülékek: Inverter Villanyóra Érzékelők Akkumulátor Intelligens fogyasztó Adatátvitel: Utolsó adatátvitel idővel és dátummal, valamint állapotjelzéssel (a példában: OK) Export (FTP): Utolsó adatátvitel idővel és dátummal, valamint állapotjelzéssel OK) Utolsó adatátvitel idővel és dátummal, valamint állapotjelzéssel (a példában OK) 39

38 2.11 Diagnózis értékek lekérdezése Menjen a fejlécen keresztül a diagnózisra. A baloldali navigációs menüben a következő választási lehetőségeket találja. Inverter-diagnózis Eseményprotokoll Üzenetek Betáplálás-menedzsment SCB Monitor (csak Solar-Log 2000 és SCB-aktiválás esetén) Riasztási kapcsolat (csak Solar-Log 2000) CSV-Export Inverter-diagnózis Az inverter-diagnózis futtatásához menjen a diagnózis inverter-diagnózis menüpontba. A menüpontban a következő funkciókat választhatja: Inverter-részletek Tracker-összehasonlítás Modulmező-összehasonlítás A következő diagnózis diagramokon különböző értékek különböző mértékegységben jelennek meg. Minden diagramon egy saját jelmagyarázat található, ami az alkalmazott mértékegységeket és a hozzá tartozó színeket adja meg. 40

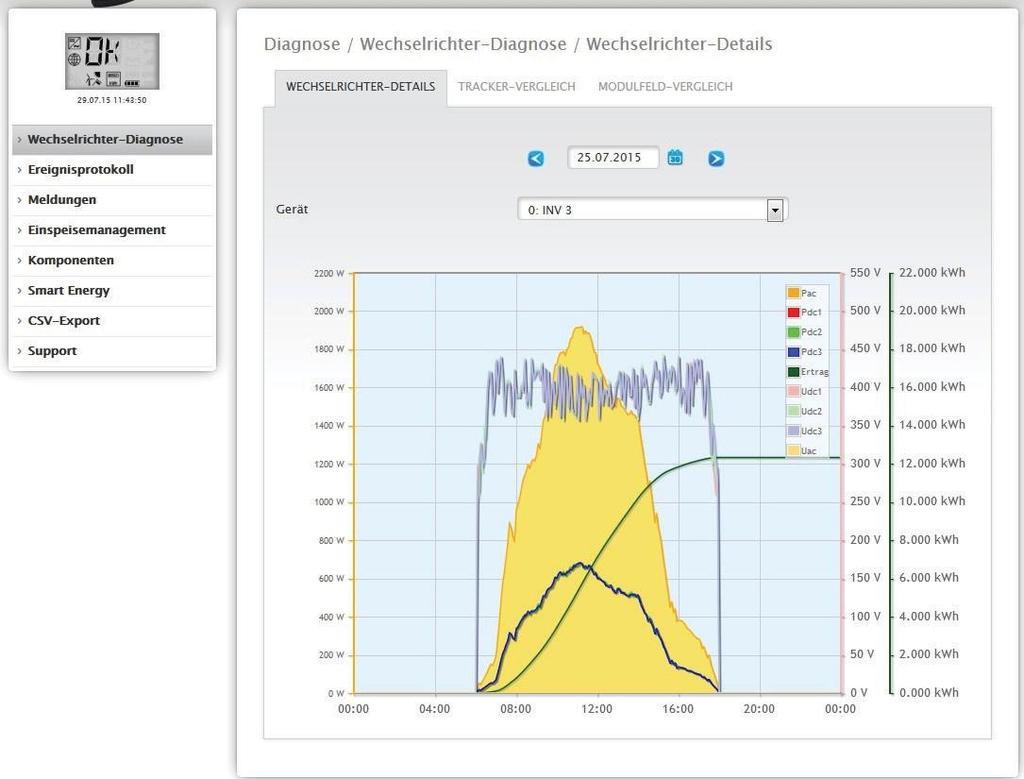

39 Inverter-részletek Az inverter-diagnózis futtatásához menjen a diagnózis inverter-diagnózis inverter-részletek menüpontba. A dátum és készülék mezőben, kiválaszthatjuk a kiértékelés dátumát és egy tetszőleges csatlakoztatott készüléket (pl. invertert vagy érzékelőt). Ábra: Inverter-részletek diagram A példában (lásd inverter-részletek diagram) az inverterhez a következő értékek jeleníthetők meg: Pac Pdc1 Pdc2 Pdc3 Hozam Udc1 Udc2 Udc3 Uac (az érték csak akkor jelenik meg, ha az inverter azt támogatja) Hőmérséklet (az érték csak akkor jelenik meg, ha az inverter azt támogatja. Egyébként a tengelyen csak a 1/0 C érték jelenik meg) A jelmagyarázatban (a diagramon jobb oldalon fent) az értékekre való kattintással azok bármikor hozzáadhatók vagy eltávolíthatók. 41

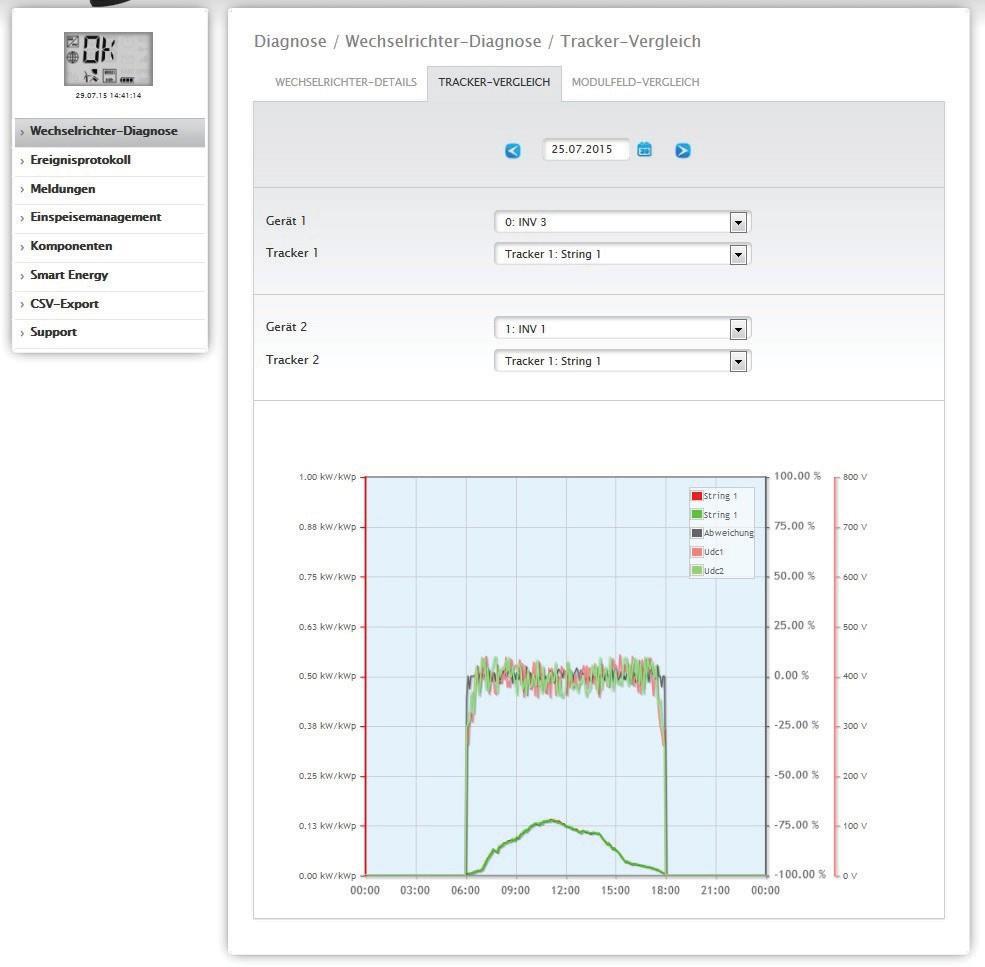

40 Tracker-összehasonlítás A tracker-összehasonlítás futtatásához menjen a diagnózis inverter-diagnózis tracker-összehasonlítás menüpontba. A tracker-összehasonlítás alatt a dátum, készülék és tracker mezőkön keresztül, két tracker (vagy ugyanazon készülékhez, vagy két különbözőhöz tartozó) egy kiválasztott dátumon hasonlítható össze egymással. Ábra: Tracker-összehasonlítás diagram A példában a (lásd tracker-összehasonlítás diagram) két különböző inverter került kiválasztásra és az áttekinthetőség kedvéért az Udc1 és Udc2 értékek eltávolításra kerültek. A 6. és 7. inverter két stringje közvetlenül összehasonlításra került. A szürke vonal az eltérés mértékét mutatja be. Ez a százalékos eltérés a jobb oldali oszlopról leolvasható. Az eltérés lehet pozitív vagy negatív. A példában a stringek közötti eltérés kb. -5% és +5% közé esik. A bal oldali oszlop a tracker kw/kwp teljesítményét mutatja. A jelmagyarázatban (a diagramon jobbra fent) az értékekre való kattintással azok bármikor hozzáadhatók vagy eltávolíthatók. 42

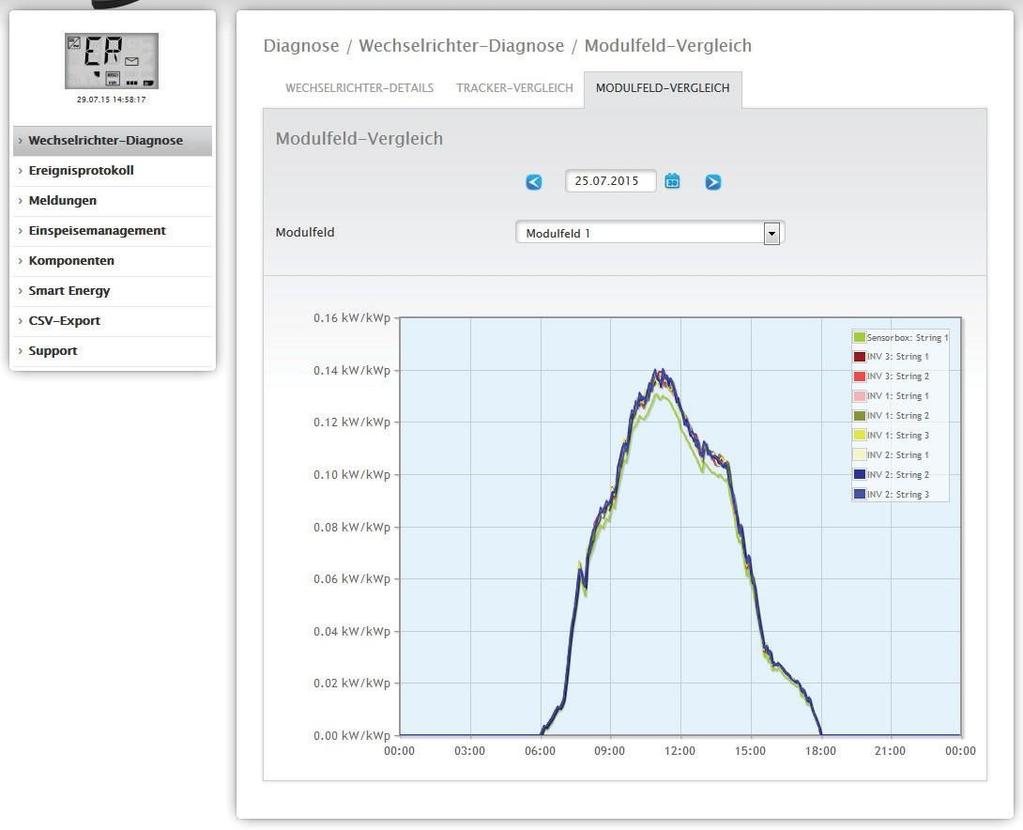

41 Modulmező-összehasonlítás Az modulmező-összehasonlítás futtatásához menjen a diagnózis inverter-diagnózis modulmező-összehasonlítás menüpontba. Ábra: Modulmező-összehasonlítás diagram A modulmező-összehasonlítás a dátum és modulmező állítható mezőkön keresztül lehetővé teszi az összes készülék (pl.: inverter és érzékelő), és ezek ugyanazon modulmezőhöz hozzárendelt stringjeinek, aktuális, valamint a korábban rögzített napjainak összehasonlítását (lásd.: modulmező-összehasonlítás diagram), a hibák hatékonyabb felismerése érdekében. A példában a következő készülékek láthatók: Érzékelő doboz INV 1 INV 2 INV 3 A jelmagyarázatban (a diagramon jobbra fent) az értékekre való kattintással minden megjelenített készülék bármikor hozzáadható vagy eltávolítható. 43

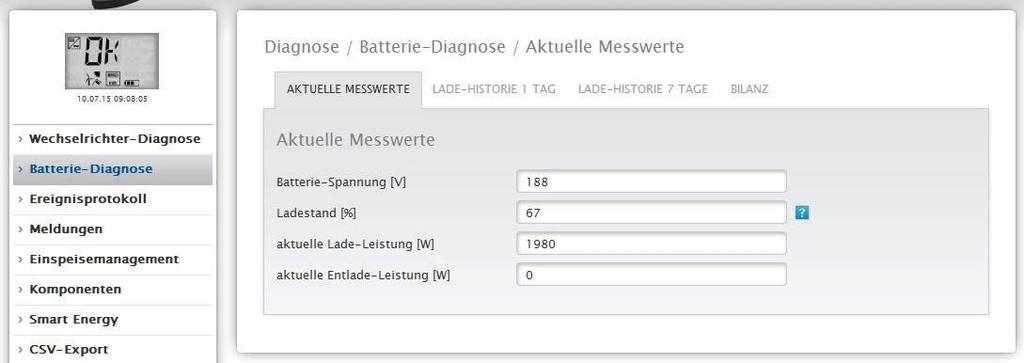

42 2.12 Akkumulátor-diagnózis Az akkumulátor-diagnózis futtatásához menjen a diagnózis akkumulátor-diagnózis menüpontba. A menüpontban a következő funkciókat választhatja: Aktuális mérési értékek Töltés-történet 1 nap Töltés-történet 7 nap Mérleg Aktuális mérési értékek Az Aktuális mérési értékek funkció alatt a következő értékeket láthatja: Akkumulátor feszültség (V) Jelenlegi akkumulátor feszültség voltban. Töltési szint (%) Az akkumulátor aktuális töltöttségi állapota %-ban. (Áramszámlálók töltési szintje akkumulátor-számláló módban jelenleg nem kerül meghatározásra) Aktuális töltés-teljesítmény (W) Az akkumulátor aktuális töltési teljesítménye wattban. Aktuális felhasználási-teljesítmény (W) Az aktuális felhasználási-teljesítmény wattban. Ábra: Akkumulátor diagnózis - aktuális mérési értékek 44

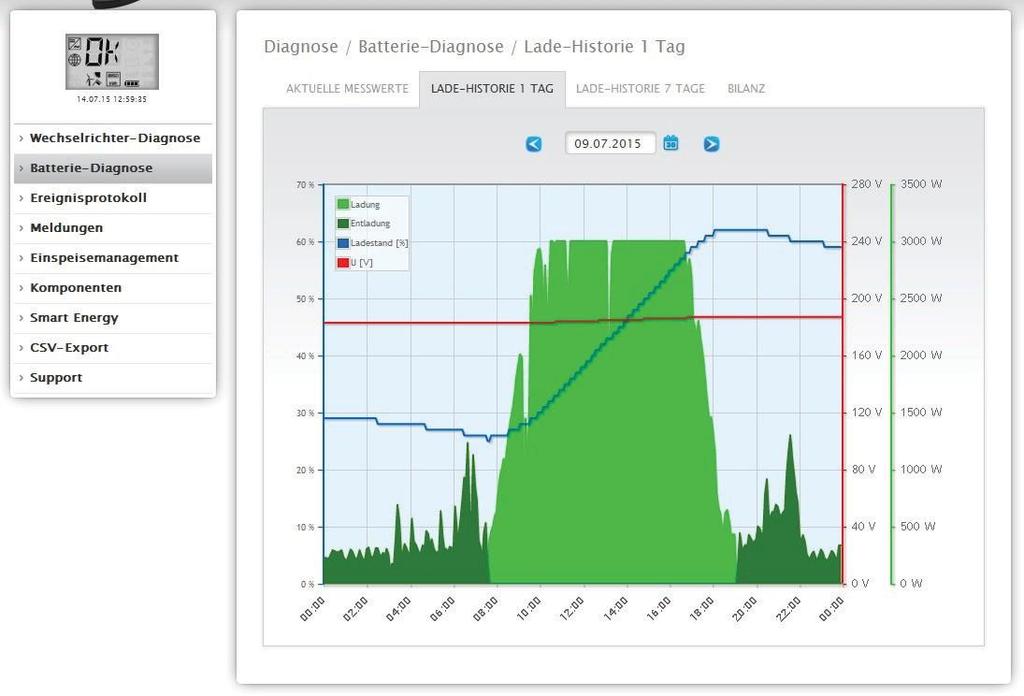

43 Töltés-történet 1 nap A r töltés-történet 1 nap funkció alatt egy napi diagram található a következő értékekkel: Töltés Az akkumulátor egy napra vonatkozó töltési története wattban. Felhasználás Az akkumulátor egy napra vonatkozó felhasználási története wattban. Töltési szint(%) Az akkumulátor egy napra vonatkozó töltési szint története wattban. Akkumulátor feszültség (V) Az akkumulátor egy napra vonatkozó feszültség története wattban. Ábra: Akkumulátor-diagnózis- töltés-történet 1 nap A dátum mező lehetővé teszi egy adott nap kiválasztását is. A nyíl billentyűkkel a dátumot előre és hátra lehet lapozni. A történetben bal oldalon fent található egyes értékek egy egérkattintással hozzáadhatók vagy elrejthetők. 45

44 Töltés-történet 7 nap A töltés-történet 7 nap funkció alatt egy 7 nap történetét bemutató diagram található az elmúlt 7 nap alábbi értékeivel: Töltés Az akkumulátor 7 napra vonatkozó töltési története wattban. Felhasználás Az akkumulátor 7 napra vonatkozó felhasználás története wattban. Töltési szint(%) Az akkumulátor 7 napra vonatkozó töltési szint története wattban. Akkumulátor feszültség (V) Az akkumulátor 7 napra vonatkozó feszültség története wattban. Ábra: Akkumulátor-diagnózis- töltés-történet 7 nap A dátum mező lehetővé teszi az adott 7 nap kiválasztását. A nyíl billentyűkkel a dátumot előre és hátra lehet lapozni. A történetben bal oldalon fent található egyes értékek egy egérkattintással hozzáadhatók vagy elrejthetők. A megszakítás gombbal az adatok töltési folyamata megszakítható. 46

45 Az akkumulátor töltési szintjének kijelzése LCD kijelzőn keresztül Az akkumulátor töltési állapota a WEB-felületen a töltés-történetben, illetve az LCD kijelzőn keresztül is elérhető. Az alábbi töltési szint állapotok ismerhetők fel az akkumulátor szimbólumok alapján. (lásd a következő ábrát) Töltési szint < 25%: Az akkumulátor üres Töltési szint < 50%: 1 egység Töltési szint < 75% 2 egység Töltési szint >= 75: 3 egység Ha az akkumulátor nem aktív, egy üres akkumulátor jel villog. Ábra: LCD-kijelző egy egységes akkumulátor szimbólummal Lásd Pillanatnyi értékek fejezet Mérleg A mérleg funkció alatt következő területeket találja: Akkumulátor használat általi áram megtakarítás Akkumulátor-hatékonyság Akkumulátor használat általi áram megtakarítás Ezen a területen a következő pontok találhatók: Felhasználás A teljes használati idő alatti akkumulátor kihasználás kwh-ban Megtakarított áramköltség Összes akkumulátor használat által megtakarított áramköltség a teljes használati idő alatt az adott ország pénznemében. 47

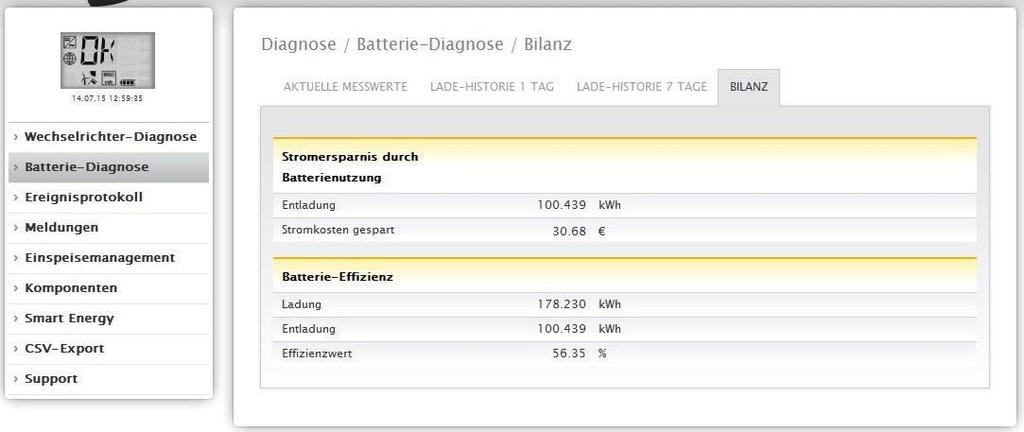

46 Akkumulátor-hatékonyság Ezen a területen a következő pontok találhatók: Töltés A teljes használati idő alatti akkumulátor töltés kwh-ban Felhasználás A teljes használati idő alatti akkumulátor kihasználás kwh-ban Hatékonysági érték Az akkumulátor teljes futamidő alatti hatékonyságának értéke. Ábra: Akkumulátor-diagnózis mérleg 48

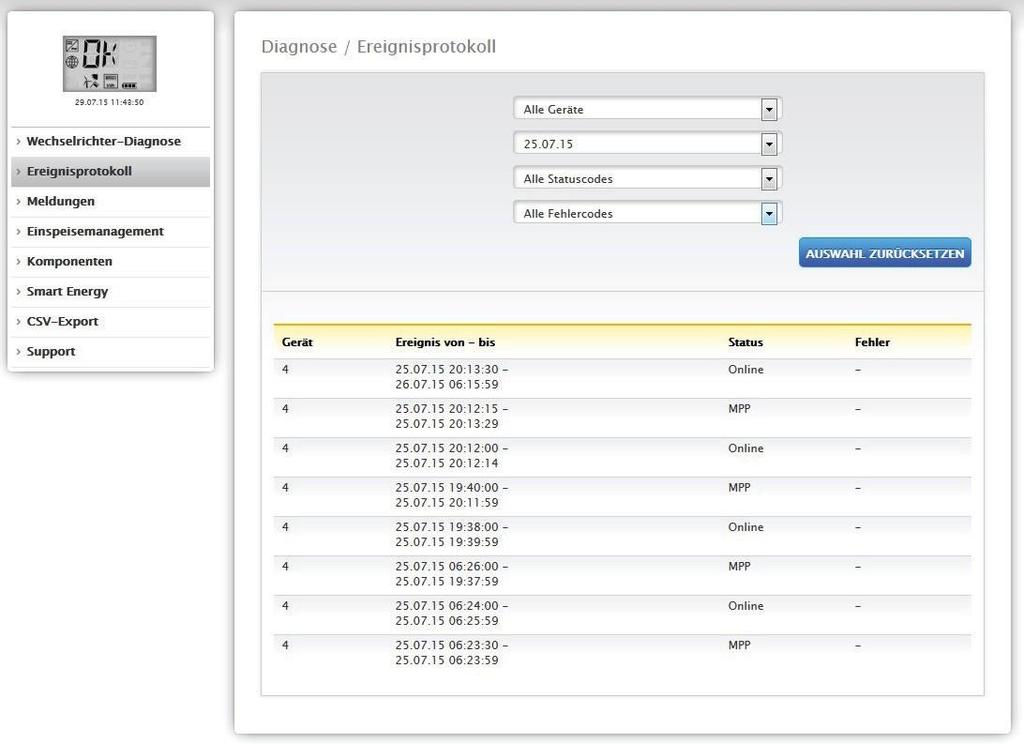

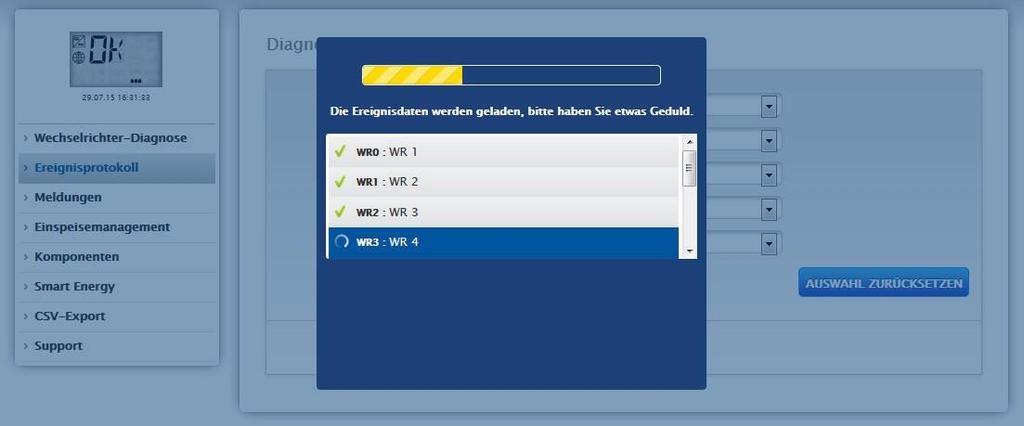

47 Eseménynapló lehívása Az eseménynapló lehívásához menjen a diagnózis eseménynapló menüpontba. Az eseménynapló betöltése a következő módon történik. Ábra: Az eseménynapló betöltése Az eseménynapló betöltése után a felület normál nézetbe vált. Ábra: Eseménynapló Ebben a nézetben a legördülő menün keresztül a következő beállításokat érheti el: Készülék: A Készülék pont alatt az egyes készülékeket (alapbeállítás "minden készülék") lehet kiválasztani vagy az előre beállított választékot változatlanul hagyni. 49

48 Napok: A Napok pont alatt az egyes napokat (alapbeállítás "minden nap") lehet kiválasztani vagy az előre beállított választékot változatlanul hagyni. Állapotkódok: Az állapotkódok pont alatt (alapbeállítás "minden állapotkód) bizonyos állapotkódokat lehet kiválasztani vagy az előre beállított értékeket változatlanul hagyni. Hibakódok: A hibakódok pont alatt (alapbeállítás "hibakódok) bizonyos hibakódokat lehet ki választani vagy az előre beállított kódokat változatlanul hagyni. Alapbeállítás szerint az aktuális nap jelenik meg a táblázatban az összes készülékkel, hiba- és állapotkóddal Üzenetek lehívása Az üzenetek lehívásához menjen a diagnózis üzenetek menüpontba. Ábra: Üzenetek áttekintés Az üzenetek áttekintés táblázatos formában kérhető le. A táblázatban maximum 50 üzenet jelenik meg. A következő oszlopok kerülnek kijelzésre: Üzenet dátuma: Megmutatja, a hiba felismerésének és jelzésének idejét. Küldés dátuma: Az üzenet fogadásának sikeressége esetén az oszlopban egy dátum állhat. Egyéb esetben a függőben szó áll, amennyiben az üzenetküldés még megkísérlésre kerül, vagy 5 sikertelen küldési kísérletet követően a megszakítva szó. Küldési kísérletek: Ebben az oszlopban találhatók a vagy sikeresen lezárt, vagy hibára futott küldési kísérletek. Hibára futottként jelenik meg, ha 5 próbálkozás után az üzenetet nem lehetett lehívni. Egyéb esetben az oszlopban 1-től 5-ig egy szám található, ami a még hátralévő küldési kísérletek számát mutatja. Üzenet típusa: Ebben az oszlopban az üzenet típusát láthatjuk pl.( leállás. Ha egy inverter leáll.) Címzett: Ebben az oszlopban található a küldési hely, ahová az üzenet elküldésre került. 50

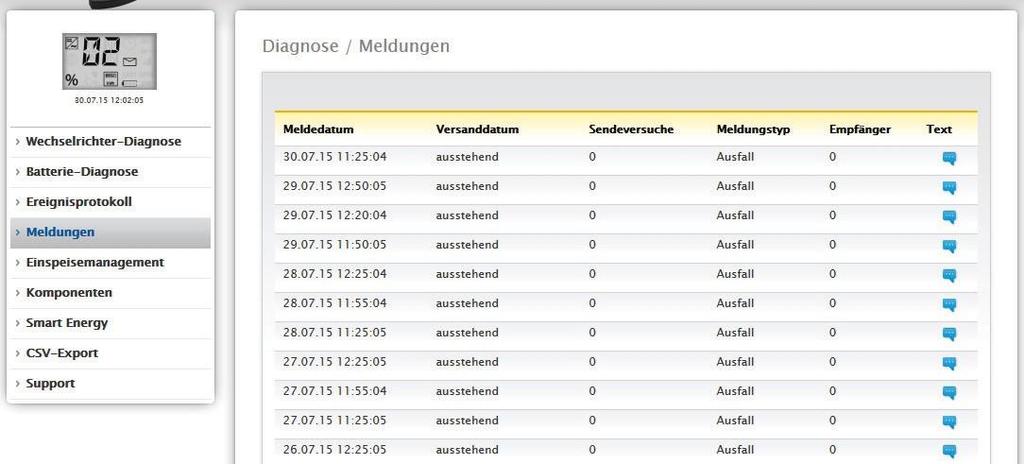

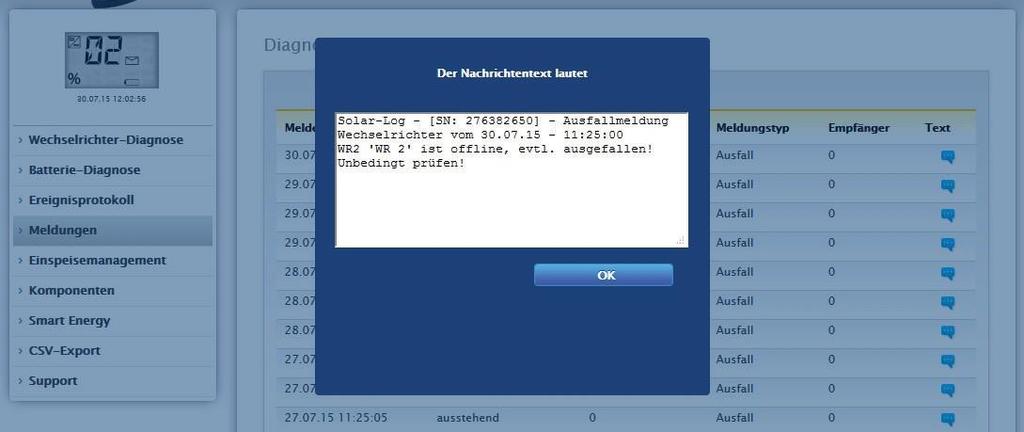

49 Megjegyzés: A megjegyzés részben lehetősége van, a Solar-Log által küldött üzenet megtekintésére. Figyelmeztetés! Az üzenet elküldéséhez lásd telepítési kézikönyv értesítések beállítása fejezetet. Ábra: Üzenet megjegyzés mezővel 51

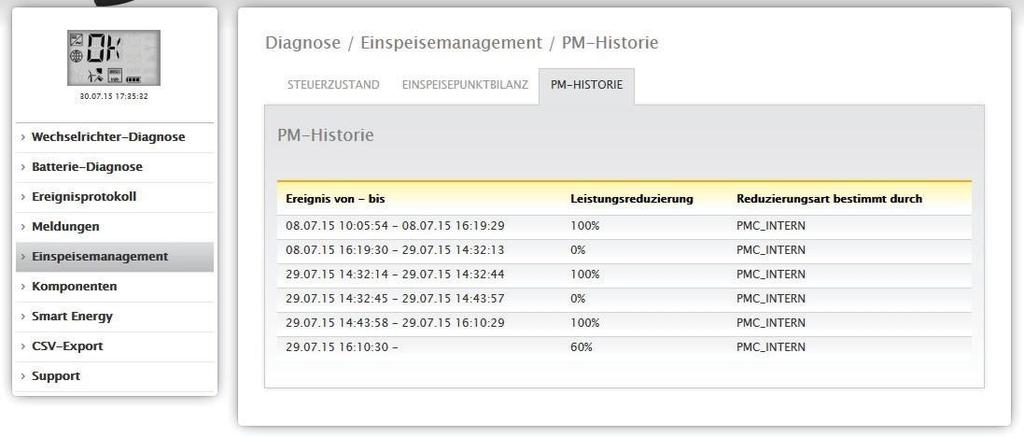

50 Betáplálás-menedzsment lehívása A betáplálás-menedzsment lehívásához menjen a diagnózis betáplálás-menedzsment menüpontba. Figyelmeztetés! A diagnózis betáplálás-menedzsment alatt a betáplálás-menedzsment csak akkor jelenik meg, ha a konfiguráció betáplálás-menedzsment funkcióban egy effektív teljesítmény beállításra került. Ábra: Betáplálás-menedzsment - Vezérlés állapot 52

51 A diagnózis betáplálás-menedzsment területen az inverterek vezérlésének elemzése és ellenőrzése lehetséges. Ezen felül a 10% diagnózis-funkción keresztül lehetséges egy 10%-os leszabályzás modellezése. A mért értékek a táblázatban kerülnek megjelenítésre. Figyelmeztetés! A10% diagnózis-funkció csak aktivált 70%-os szabályozásnál alkalmazható. A teljesítmény-csökkentés fejezetben alkalmazott értékek magyarázata A teljesítmény-csökkentés fejezetben a következő értékek láthatók: Csökkentés mód meghatározása: Ebben a mezőben adható meg az éppen aktív forrás. Kijelzett szöveg PMC_NONE PMC_DIAG PMC_MODBUS_2 PMC_MODBUS_1 PMC_PROFILE PMC_INTERN PMC_DM_MODBUS PMC_DM_RCR Magyarázat Nincs forrás. Diagnózis módon keresztül vezérelt. PM V2 Modbuson keresztül vezérelt (új ModBusPM). PM V1 Modbuson keresztül vezérelt (régi ModBusPM). PM-profilon keresztül vezérelt. A belső konfiguráción keresztül vezérelt. Direkt értékesítő vezérli ModBusDM-en keresztül Direkt értékesítő vezérli hangfrekvenciás vevőn keresztül. 53

52 A csökkentés módja: Ez a mező rögzíti, hogy az aktuális forrás milyen csökkentési módot határoz meg. Kijelzett szöveg PMF_NONE PMF_PR_ERROR PMF_PR_FIX_PERC PMF_PR_FIX_KW PMF_PR_VAR_PERC PMF_PR_VAR_KW PMF_PR_FIX_MATRIX PMF_PR_VAR_MATRIX Magyarázat Nincs teljesítmény-csökkentés funkció. A teljesítmény-csökkentés funkció meghatározásakor hiba lépett fel. Fix csökkentés %-kal DC. Fix csökkentés X kw-tal (AC). Fix csökkentés %-kal DC a saját fogyasztás figyelembevételével. Fix csökkentés X kw-ra (AC) a saját fogyasztás figyelembevételével. Csökkentés a mátrix (konfiguráció hangfrekvenciás vevők) által meghatározott értékkel. Csökkentés a mátrix (konfiguráció hangfrekvenciás vevők) által meghatározott értékkel a saját fogyasztás figyelembevétele mellett. Alapérték: Ebben a mezőben kerül megadásra, mi határozza meg az alkalmazott vezérlési értéket. Kijelzett szöveg PMC_NONE PMV_CONFIG PMV_MODE PMV_PR_PIGGY PMV_MPR_PIGGY PMV_MODBUS_1 PMV_MODBUS_2 PMV_PROFILE_ADAM PMV_PROFILE_INTERN PMV_ERROR PMV_CONFIG_UTILITY PMV_MODBUS_DM Magyarázat Nincs forrás. Az érték a konfigurációban meghatározott. Az értéket a csökkentési mód határozza meg Az érték a PM bemeneten keresztül jön (teljesítmény-csökkentés) (és a beállítási mátrix-szal illetve a PM-profillal összefüggésben kerül meghatározásra). Az érték a Master PM bemenetén keresztül jön ( teljesítmény-csökkentés) (és a beállítási mátrix-szal illetve a PM-profillal összefüggésben kerül meghatározásra). Az érték a PM V1 interfész mobusán keresztül jön. Az érték a PM V2 interfész modbustól jön. Az érték az IO-Box (Adam Box) analóg vagy digitális bemenetén keresztül jön. Az érték a PM-profilban definiált Az érték számítása közben hiba lépett fel. Az érték a közüzemi-mérő mérése alapján a belső konfiguráción keresztül kerül kiszámításra. Az érték a ModBus DM interfészen (közvetlen értékesítői interfész) keresztül jön. Célteljesítmény %: Itt található az éppen a aktuális szabályozási értékhez alkalmazott vezérlés ( a DC készülék teljesítményének százalékában megadva) 54

53 A lenti táblázatban az egyes RS485 csatlakozókra és az egész rendszere vonatkozó értékek kerülnek megjelenítésre. Az egyes buszok a szerint kerülnek kimutatásra, hogy melyik busz melyik szabályozott inverterhez tartozik. Az összes oszlop mindig az egész rendszerre vonatkozik és mindig a csatlakozási pont értékét mutatja. A fogyasztás értéke minden oszlopban megtalálható, de csak a teljes rendszerre kerül kiszámításra. Figyelmeztetés! Az egyes inverterek értékei buszonként és a teljes rendszerhez kerülnek kiszámításra. Generátor teljesítmény (kw): A generátor teljesítmény annak a modul teljesítménynek felel meg, ami az erre az adatbuszra csatlakoztatott inverterhez tartozik. Az érték a konfiguráció készülék konfiguráció, generátorteljesítmény mezőben megadott részteljesítmény összesítéséből adódik. Ez a kw-érték kerül a leszabályozás (pl. 70%-os leszabályozás) kiszámításához felhasználásra. Maximális AC-teljesítmény (kw): Az inverter(ek) maximális AC teljesítménye készülékenként változó. Ez az érték az inverter adatlapján megtalálható és a konfiguráció készülék konfiguráció, maximális AC teljesítmény mezőben megadható. Megengedett teljesítmény (kw): A maximális megengedett hálózati csatlakozási pontra köthető érték kw-ban. Az érték a generátor teljesítményből és az aktuálisan érvényes célteljesítményből kerül kiszámításra. Fogyasztás (kw): Az értéket a fogyasztásmérő méri, és a teljes rendszerre vonatkozik. Az adott busz oszlopban kijelzett értékek csak a teljes rendszerre vonatkoznak és az adott oszlopokban nem kerül figyelembe vételre. A teljes rendszernél a fogyasztási érték általában a megengedett teljesítményből kerül levonásra. Vezérlési érték teljesítmény (kw): A Solar-Log által az inverter számára maximális termelési - a pillanatnyi érvényes célteljesítményhez- kiszámított érték. Figyelmeztetés! Technikai okokból a Solar-Log számításai kerekített értékek. Ez a történetben eltérésekhez vezethet. 55

54 Pillanatnyi teljesítmény (kw): A teljes rendszer és az inverterek által interfészenként (oszlop) megtermelt pillanatnyi teljesítmény. Vezérlési érték teljesítmény (%AC): A Solar-Log a vezérlési érték (kw) a maximális AC teljesítmény x százalékaként számítja át és továbbítja azt az inverternek. Termelési teljesítmény (%AC): Az érték megadja, hogy az inverterek, illetve a buszok inverterei és a teljes rendszer maximális AC teljesítményének hány százaléka termelődött. Betáplálási teljesítmény (%DC): A pillanatnyi betáplálási teljesítmény a generátor teljesítmény százalékában. A betáplálási teljesítmény oszlop szimbólumainak magyarázata (%DC): A betáplálási érték a kívánt célteljesítményhez képes -2% +1% tűréshatáron belül van. A betáplálási érték a megengedett célteljesítmény alatt van. Általában ez azt jelenti, hogy a hálózati csatlakozási pont maximális megengedett teljesítménye, gyenge besugárzás vagy magas sajátfogyasztás miatt nem elérhető. A betáplálási érték a célteljesítmény értéke alatt van. Ha a háromszög csak a busznál jelenik meg, a teljes rendszernél pedig egy zöld szimbólum, akkor ez azt jelenti, hogy csak bizonyos buszok vannak a megengedett teljesítmény alatt. A teljes rendszer azonban a célértéket a fogyasztás figyelembevételével nem lépi túl. A meddő teljesítmény-szabályozás fejezet értékeinek magyarázata A meddő teljesítmény-szabályozás fejezetben a következő értékek láthatók: Meddő teljesítmény-szabályozás meghatározása: Ebben a mezőben adható meg az éppen aktív forrás. Kijelzett szöveg PMC_NONE PMC_DIAG PMC_MODBUS_2 PMC_MODBUS_1 PMC_PROFILE PMC_INTERN PMC_DM_MODBUS PMC_DM_RCR Magyarázat Nincs forrás. Diagnózis módon keresztül vezérelt. PM V2 Modbuson keresztül vezérelt (új ModBusPM). PM V1 Modbuson keresztül vezérelt (régi ModBusPM). PM-profilon keresztül vezérelt. A belső konfiguráción keresztül vezérelt. Vezérlés direktértékesítő által ModBusDM-en keresztül. Vezérlés direktértékesítő által hangfrekvenciás érzékelőn keresztül. 56

55 A meddő teljesítmény-szabályozás módja: Ez a mező rögzíti, hogy milyen meddő teljesítmény-szabályozás lett megadva az aktív szabályozási forráson keresztül. Kijelzett szöveg PMF_RP_NONE PMF_PR_ERROR PMF_RP_FIX_COS PMF_RP_FIX_Q PMF_RP_Q_U_LINE PMF_RP_P_PN_LINE PMF_RP_ADJUSTABLE PMF_RP_MATRIX Magyarázat Nincs meddő-teljesítmény szabályozás. A meddő teljesítmény-szabályozás funkció meghatározásakor hiba lépett fel. Fix Cos(Phi). Fix meddő teljesítmény. A meddő teljesítmény a beállított Q(U) jelleggörbe által meghatározott. A Cos(Phi) a beállított P/Pn jelleggörbe által megállapított. A szabályozási funkció a hangfrekvenciás érzékelő vagy IO-Box/profil egy bemenetén keresztül meghatározott. A Cos(Phi) a beállított mátrix alapján kerül megállapításra. Alapérték: Ebben a mezőben kerül megadásra, mi határozza meg az alkalmazott vezérlési értéket. Kijelzett szöveg PMC_NONE PMV_CONFIG PMV_MODE PMV_PR_PIGGY PMV_MPR_PIGGY PMV_MODBUS_1 PMV_MODBUS_2 PMV_PROFILE_ADAM PMV_PROFILE_INTERN PMV_ERROR PMV_CONFIG_UTILITY PMV_MODBUS_DM Magyarázat Nincs forrás. Az érték a konfigurációban meghatározott. Az érték meghatározása a csökkentési módon. keresztül történik. Az érték a PM bemeneten keresztül jön (meddő teljesítmény-szabályozás) (és a konfigurációban beállított mátrix-szal, illetve a PM-profillal összefüggésben kerül meghatározásra). Az érték a Master PM bemenetén keresztül jön ( meddő teljesítményszabályozás) (és a konfigurációban beállított mátrix-szal, illetve a PMprofillal összefüggésben kerül meghatározásra). Az érték a PM V1 interfész modbusán keresztül jön. Az érték a PM V2 interfész modbusán keresztül jön. Az érték az IO-Box analóg vagy digitális bemenetén keresztül jön. Az érték a PM-profilban definiált. Az érték számítása közben hiba lépett fel. Az érték a közüzemi-mérő mérése alapján a belső konfiguráción keresztül kerül meghatározásra. Az érték a ModBus DM interfészen (közvetlen értékesítői interfész) keresztül jön. 57

56 A meddő teljesítmény-szabályozás másodlagos módja: Ha a "meddő teljesítmény-szabályozás módja alatt a PMF_RP_ADJUSTABLE van beírva, akkor ebben a mezőben a változtatható hozzárendelés által kiválasztott meddő teljesítmény-szabályozás áll. Például egy PM-profil által kerül meghatározásra, hogy a meddő teljesítmény-szabályozás módja az Adam-box-on keresztül történik. Ez azt jelenti, hogy: Alapvetően a profil felel a szabályozásért. A profilban meghatározott, hogy a szabályozás az Adam box-on keresztül választható. Hogy melyik szabályozási mód került kiválasztásra, a "szabályozás másodlagos módja" alatt látható. A lehetséges értékek megegyeznek a "meddő teljesítmény-szabályozás" értékeivel. Másodlagos alapérték: Amennyiben egy másodlagos szabályozás is alkalmazásra kerül, ebben a mezőben találhatjuk, hogy miáltal kerül az alkalmazott vezérlési érték meghatározásra. A lehetséges értékek megegyeznek az "alapértékek" részben találhatókkal. Cos(Phi): Ebben a mezőben a konfiguráció betáplálás-menedzsment meddő teljesítmény- szabályozásban meghatározott értékek kerülnek megjelenítésre. Meddő teljesítmény (Var): Ebben a mezőben a konfiguráció betáplálás-menedzsment meddő teljesítmény- szabályozásban megadott értékek kerülnek megjelenítésre. Ábra: Betáplálás-menedzsment - Betáplálási pont mérleg 58

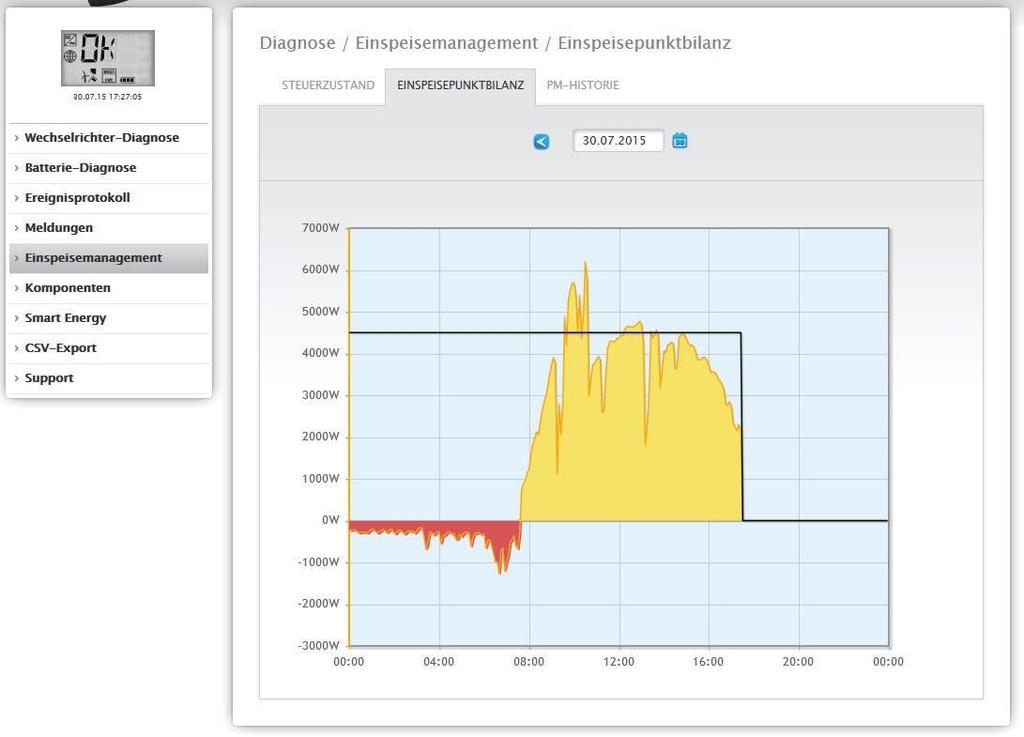

57 A betáplálási pont mérleg funkció alatt láthatjuk, hogy mikor melyik teljesítmény került a nyilvános hálózatba betáplálásra, és mikor melyik teljesítmény került onnan kivételre. A negatív értékek nyilvános hálózatból történő kivétet, a pozitív értékek a betáplálást jelölik. Az egérmutató "fekete vonalon" történő tartásával a teljesítmény-csökkentés következő értékei válnak láthatóvá: Idő Százalék (%DC) Watt PM-történet A PM-történet funkció alatt a teljesítmény-csökkentés táblázatos formában, három oszlopban jeleníthető meg. Ábra: PM-történet Eset tól- ig: Mikor történt a teljesítmény-csökkentés, dátum,időpont. Csökkentési mód meghatározása: Az oszlop lehetséges értékei: PMC_NONE PMC_DIAG PMC_MODBUS_2 PMC_MODBUS_1 PMC_PROFILE PMC_INTERN PMC_DIRECTM (Ezek magyarázatai a Az értékek magyarázata a teljesítmény csökkentés" a csökkentési mód meghatározása táblázatban találhatók. Teljesítmény-csökkentés: a teljesítmény-csökkentés százalékban. A betáplálás-menedzsment pont behívásával további két funkció érhető el (amennyiben a készüléket csatlakoztatta): Közüzemi mérő I/O-Box Részletes útmutató a telepítési kézikönyv Betáplálás-menedzsment fejezetében. 59

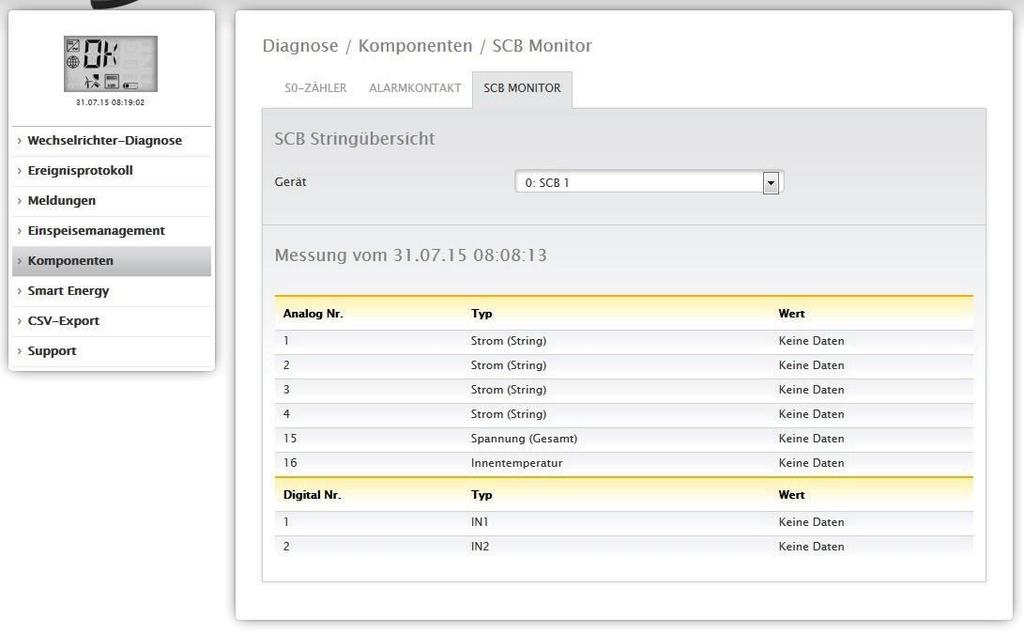

58 SCB Monitor (csak Solar-Log 2000) Az SCB Monitor funkció indításához menjen a diagnózis tartozékok SCB monitor menüpontba. Ábra: SCB string áttekintés Az SCB string áttekintés menüpont alatt egy kettéosztott ablakot talál. A fenti részben a legördülő menün keresztül lehetősége van, az egyes csatlakoztatott (SCB) készülékeket lehívni. A lenti nézetben az egyes stringek pillanatnyi mérési értékeit láthatja az analogikus vagy digitális szám alapján. Figyelmeztetés! Az SCB monitor menüpont csak csatlakoztatott készülék esetén jelenik meg. És csak a Solar-Log 2000 esetén elérhető. 60

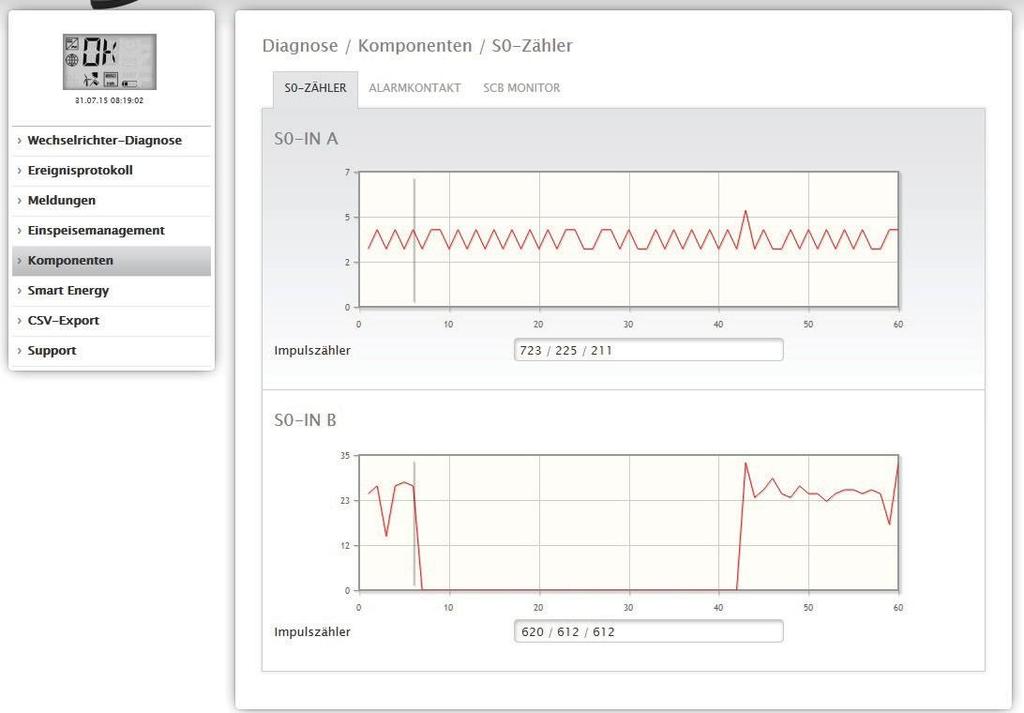

59 Tartozékok lekérdezése A tartozékok funkció indításához menjen a diagnózis tartozékok menüpontba. Ábra: Tartozékok - S0-számláló A és B interfészből A tartozékok funkció alatt következő funkciók találhatók: S0-számláló (lásd ábra.: Tartozékok - S0-számláló A és B interfészből) Riasztó kapcsolat (csak Solar-Log 2000) (lásd ábra.: riasztó kapcsolat) Rádiós csomag (csak csatlakoztatott és aktivált rádiós csomagnál látható) (lásd ábra.: Kapcsolat teszt - rádiós csomag) A diagnózis tartozékok S0-számláló menüpont alatt található az összes Solar-Log -ra csatlakoztatott S0-számláló. Az impulzus számláló mezőn keresztül a következő értékek olvashatók le: Impulzus szám a menüpont megnyitása óta (második szám). Időszakos-impulzus szám egy percben (harmadik szám). Az S0-számlálók összes impulzus száma a Solar-Log első indítása óta (első szám). Figyelmeztetés! A Solar-Log minden este újrarendezi az adatokat, így az S0-számlálók összimpulzus száma minden este nullázódik. 61

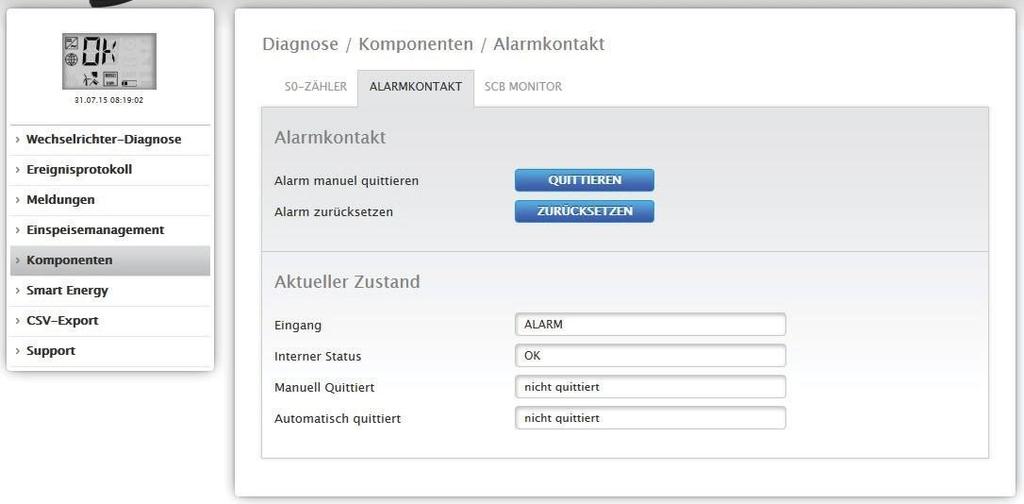

60 A diagnózis tartozékok riasztó kapcsolat alatt egy kettéosztott ablakot talál. Ábra: Riasztó kapcsolat A riasztó kapcsolat felső részében lehetősége van a riasztást manuálisan nyugtázni, vagy mellőzni. A pillanatnyi állapot alsó részében az üzenet beérkezését (pl. ALARM), a belső státuszt (pl. OK) találja, valamint, hogy az üzenet manuálisan vagy automatikusan lett-e nyugtázva. Figyelmeztetés! A riasztó kapcsolat csak a Solar-Log 2000 esetén elérhető. A diagnózis tartozékok rádiós csomag menüpont alatt futtathatja a rádiós csomag tesztfunkcióját. Ábra: Kapcsolódási teszt - rádiós csomag 62

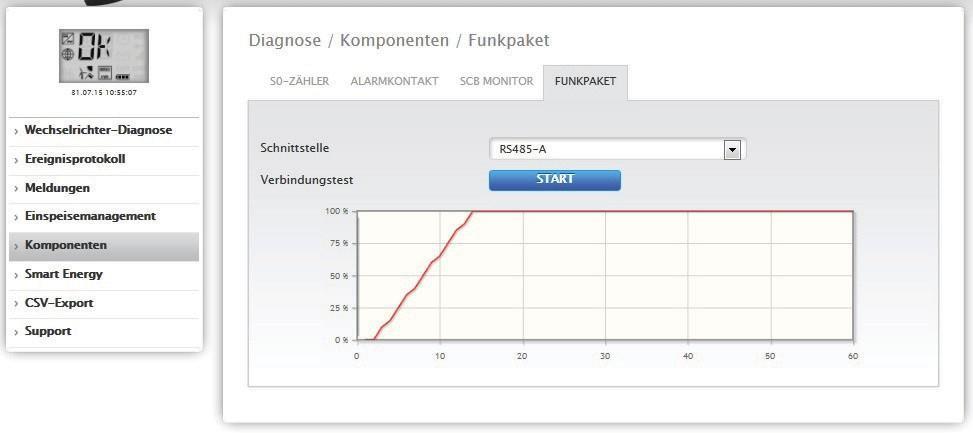

61 A kapcsolódási teszt végrehajtásához a Solar-Log -hez egy rádiós csomagot kell csatlakoztatnia és a konfiguráció készülék szabályok alatt az interfészt aktiválnia, valamint az invertert kiválasztatnia (lásd még az RS485-rádiós csomag telepítési-utasítását). A kapcsolódási teszthez válassza ki az interfészt a csatlakoztatott csomaggal és nyomja meg a start gombot. Egy sikeres tesztnél a vonalnak 100%-ig kell mennie és tartósan ott maradnia. Figyelmeztetés! Sikeres adatátvitel csak akkor garantálható, ha a tartós 100%-os rádió kapcsolat elérésre került. Figyelmeztetés! A rádiós csomag telepítéséhez és konfigurálásához lásd a Telepítési kézikönyvet. 63

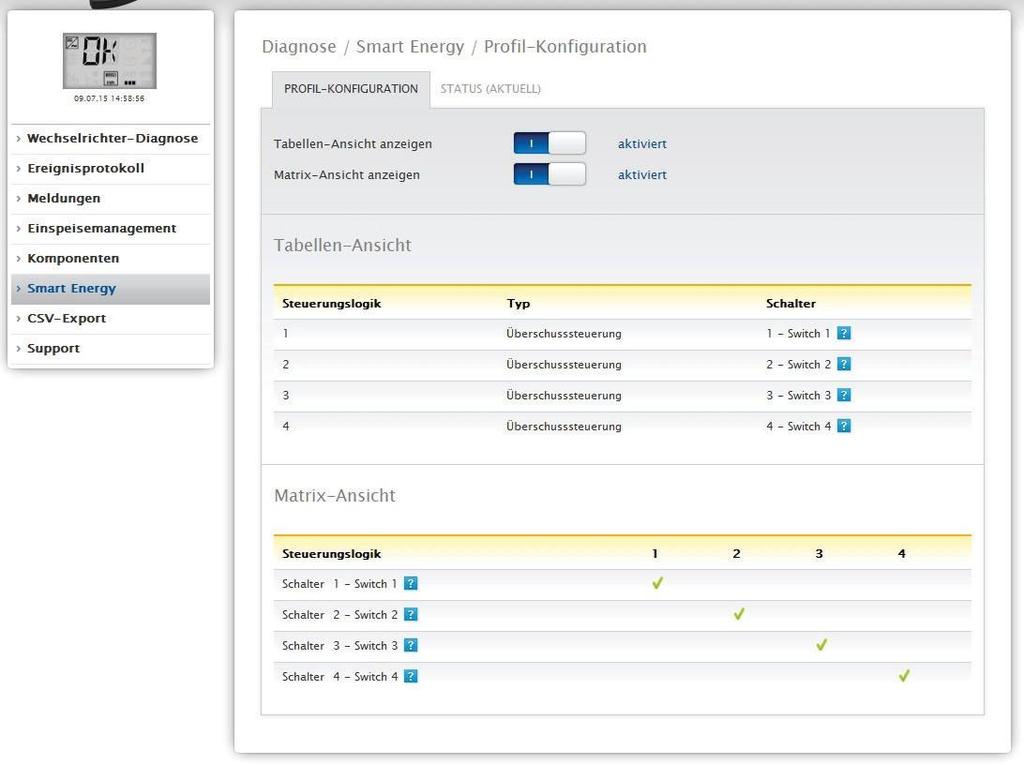

62 Smart Energy A Smart Energy menüpont alatt a következő funkciók láthatók: Profil-beállítás Státusz (pillanatnyi) Intelligens fogyasztó (csak csatlakoztatott intelligens fogyasztó esetén jelenik meg), jelenleg a következő intelligens fogyasztók támogatottak: EGO-Smartheater IDM Profil-beállítás A profil-beállítás funkcióval különböző területek alapján látható, hogy mi lett a konfiguráció készülék definíció smart energy, valamint a konfiguráció smart energy vezérlési logika alatt beállítva. Egyidejűleg a beállítás helyessége is ellenőrizhető. Táblázat-nézet Matrix-nézet Ábra: Smart-Home profil beállítás A "táblázat-nézet" és a "mátrix-nézet" kapcsolókkal, a diagnózis megjelenítési formái egymástól függetlenül hozzáadhatók és eltávolíthatók. 64

63 Táblázat-nézet rész Ebben a részben kerülnek a beállított vezérlési elvek listázásra. A "vezérlési logika" oszlopban a profil helye látható. A típus oszlopban a mindenkori profilhely számára beállított logika típusa látható. A kapcsoló oszlopból kiolvasható, melyik kapcsoló van a profillal összekapcsolva. Az egérmutató szimbólumon tartásával további információk,vagy felismert hibák olvashatók le. Mátrix-nézet Ebben a nézetben a vezérlési logika egyes kapcsolói kerülnek listázásra. Továbbá a beállítás helyessége a zöld pipák alapján ellenőrizhető. A szimbólumuk* leírása A pipa megmutatja, hogy melyik profil melyik kapcsolóval van összekapcsolva. A kapcsoló még nem került egy profilhoz sem hozzárendelésre. A hozzárendelés a konfiguráció smart energy vezérlési logikán keresztül állítható be. Hiba a beállításban. Az egérmutató szövegen tartásával leolvasható az aktuális hiba. Az adott hiba függvényében kell a profilt és/vagy a kapcsoló beállítását felülvizsgálni vagy javítani. További információ meghatározása pl. a meghatározott típuson keresztül. * Az információk az egérmutató segítségével jelennek meg. Státusz (pillanatnyi) A státusz (pillanatnyi) menüpontban minden adat, az előzőleg a konfiguráció készülék definíció smart energy menüpont alatt beállított profil és fogyasztó alapján kerül meghatározásra. Különböző területek lehetségesek, különböző értékekkel. Ezen területek és értékek a csatlakoztatott készüléktől és a beállított profiltól függnek. A területek ismertetése egy példarendszeren keresztül a következő összeállításban: 2 inverter 1 fogyasztásmérő 1 EGO-fűtőszál 2 aktív smart energy profil (felesleg+ fűtőszál 3-fokozatú digitális) A példa összeállítás alapján további rendszerek és beállítások is levezethetők és ismertethetők. 65

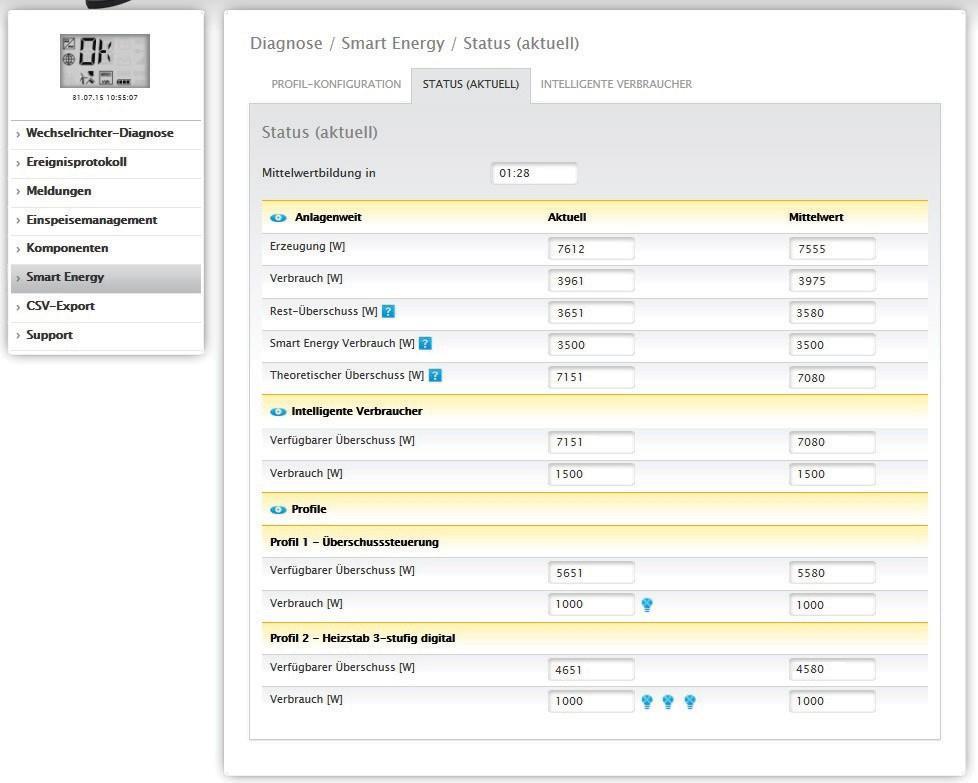

64 Ábra: Állapot (pillanatnyi) példarendszer értékekkel A területek ismertetése Átlagolás Az állapot (pillanatnyi) alatt, az átlagolás mezőn keresztül egy úgynevezett visszaszámlálás alapján látható, hogy mikor történik a következő átlagolás. Belső folyamatokon keresztül (pl. http-átvitel vagy kommunikáció az inverterekkel) előfordulhat, hogy ez az intervallum valamennyivel elcsúszik. Ez esetben a visszaszámláló 0-án marad, amíg az intervallum ténylegesen átugrásra kerül. Pillanatnyi / 5 perces átlagérték Az pillanatnyi és 5 perces átlagérték oszlopok a pillanatnyi és 5 perces átlagértékeket mutatják. (Az 5 perces átlagérték jelentése: a mérési értékek 5 perces átlagolása a szabályozásnál a rövidtávú teljesítménycsúcsok kiszűrése érdekében). 66

65 Teljes rendszer Termelés [W] A teljes rendszer termelése wattban. Fogyasztás [W] A teljes fogyasztás wattban. Maradvány energia [W] Túltermelés, ami a nyílt hálózatba betáplálásra kerül. Smart energy fogyasztás [W] Az érték minden aktuális profil névleges teljesítményét tartalmazza, valamint az intelligens fogyasztók pillanatnyi teljesítményét is. Elméleti túltermelés [W] Elméleti túltermelés, ami a nyilvános hálózatba betáplálásra kerülhetne, amennyiben nem működne a Smart-Home- Logik (az intelligens fogyasztókat is beleértve). Számítás: Túltermelés (maradvány energia) + minden aktuális profil névleges teljesítménye + az intelligens fogyasztók pillanatnyi teljesítménye. Intelligens fogyasztó (csatlakoztatott intelligens fogyasztó esetén elérhető) Elérhető maradvány energia [W] Az elérhető többlettermelés, ami maradvány energia (termelés mínusz fogyasztás) és a smart-home fogyasztás összege. Ez a többlettermelés, mind elérhető maradvány energia az intelligens fogyasztóknak kerül átadásra. Fogyasztás [W] Az energia fogyasztás pl. EGO-fűtőszálé. Profil (csak beállított profil esetén elérhető) Profil 1 - Túltermelés szabályozás Elérhető maradvány energia [W] Az elérhető maradványenergia annak az értéknek felel meg, ami az intelligens felhasználótól a Profil 1-nek az általa felhasznált energia levonása után átadásra kerül. (a példában: Profil 1 - Túltermelés szabályozás) Fogyasztás [W] Az ebben a példában a Profil 1-ben csatlakoztatott készülékek.energia-fogyasztása. Profil 2 - Fűtőszál 3-fokozatú, digitális Elérhető maradvány energia [W] Az elérhető maradványenergia annak az értéknek felel meg, ami a Profil 1-től a Profil 2-nek (a példában: Profil 2 - Fűtőszál, 3 fokozatú, digitális) a Profil 1 felhasznált energiájának levonása után átadásra kerül. Fogyasztás [W] Az ebben a példában a Profil 2-ben csatlakoztatott fűtőszál energia-fogyasztása. Az aktuális értékektől jobbra megjelenő szimbólumok mutatják, melyik kapcsoló vagy relé van be- illetve kikapcsolva. Továbbá a baloldali fenti szimbólumokon keresztül a kapcsolódó rész hozzáadható, vagy elrejthető. 67

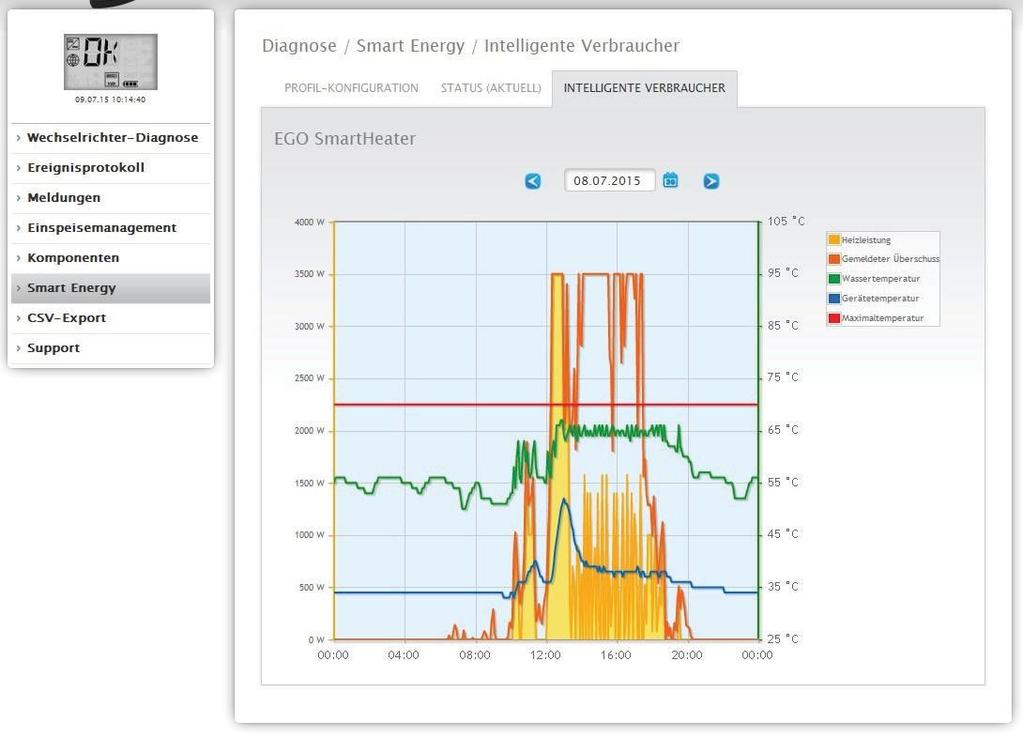

66 Intelligens fogyasztó Az intelligens fogyasztó funkcióval minden elérhető adat real time vonaldiagramon jeleníthető meg. Az Ego-Smartheater értékei a példában: Fűtési teljesítmény A fűtőszálak üzemeltetéséhez szükséges energia (wattban). Jelentett túltermelés A napelemes rendszer elérhető többlettermelése. Vízhőmérséklet Az adott időpontban mért vízhőmérséklet. Készülék hőmérséklet A fűtőszálak adott időpontban mért hőmérséklete. Maximális hőmérséklet A fűtőszálak maximális fűtési hőmérséklete. Ábra: Példa készülék EGO-Smartheater vonaldiagrammal és megjelenített értékekkel. A dátum mező lehetővé teszi egy adott nap kiválasztását. Ezenfelül a nyíl billentyűkkel előre és vissza lapozható. A történetben baloldalon fent az egyes értékek egy egérkattintással hozzáadhatók vagy elrejthetők. Az IDM-hőszivattyú esetén a következő értékek jelennek meg a vonaldiagramon: Teljesítmény A hőszivattyú üzemeltetéséhez szükséges energia (wattban). Jelentett túltermelés A napelemes rendszer elérhető többlettermelése. 68

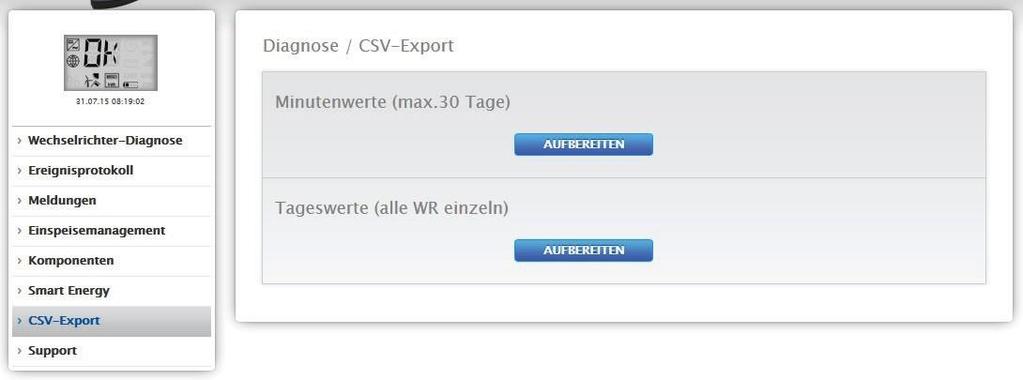

67 CSV-Export Az CSV-Export funkció indításához menjen a diagnózis CSV-Export menüpontba. Ábra: CSV-Export A CSV-Export menüpont alatt lehetősége van rendszer adatainak CSV formátumban történő letöltésére. A perc és napi értékek választásával lehetősége van a CSV export adattartalmának meghatározására. A percértékek maximálisan 30 napot határozhatnak meg, miközben a napi értékek választásával bár minden invertert egyesével bemutatva, csupán a napi záró értékeket menthetjük le. A perc értékek táblázatos formában lekérdezett adatok, és többek között az elmúlt 30 nap értékeit jelenítik meg 5 perces részletességgel, valamint az egyes inverterek Pac és Uac-értékekeit és az MPP-trackerek Pdc és Udc értékeit is tartalmazzák. A napi értékek ugyanúgy táblázatos formában lekérdezett adatok, melyek tartalmazzák a napaelemes rendszer teljes üzemelésére (a Solar-Log készülékkel felügyelt időszaktól kezdve) vonatkozó napi értékeket inverterenként. Figyelmeztetés! Egy ilyen adatfájl egy egyszerű szövegszerkesztővel vagy táblázatkezelővel, mint a MS Excel vagy Open Office Calc elkészíthető vagy megnyitható. Figyelem! Csak a napi értékeket tartalmazó CSV fájl beolvasható. A perc értékeket tartalmazó CSV-fájl Nem. Figyelem! A CSV fájlok beolvasásánál a készüléken minden hozamadat törlődik és felülírásra kerül. 69

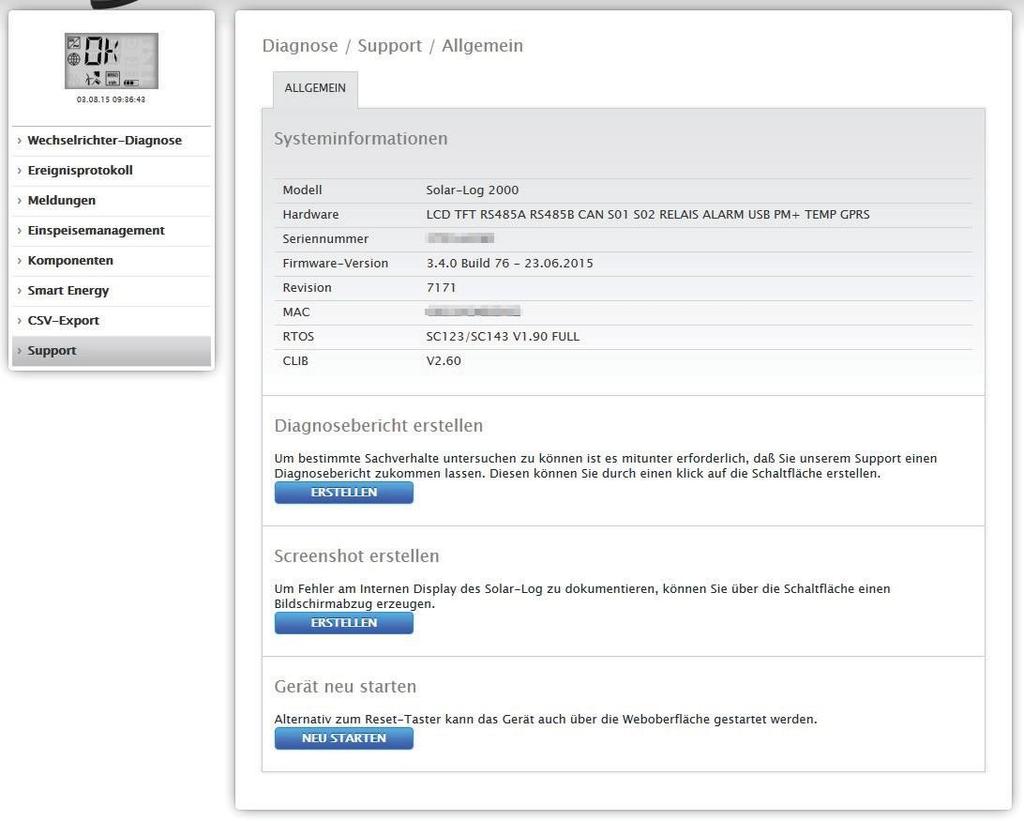

68 Támogatás A támogatás funkció indításához menjen a diagnózis támogatás menüpontba. Ábra: Általános támogatás A támogatás általános menüpont alatt alábbi három részt találja: Rendszerinformációk: Ebben a részben következő információk állnak rendelkezésére: Modell (a Solar-Log típusa) Hardware (a készülék elérhető hardwarei) A Solar-Log cikkszáma Firmware verzió dátummal Ellenőrző szám MAC (A készülék MAC-címe) RTOS (A Solar-Log rendszere) CLIB (A Solar-Log által alkalmazott aktuális katalógus verzió) Diagnózis jegyzőkönyv készítése: Adott tények vizsgálatához ezen a területen lehetősége van a támogatás lekérdezésével egy diagnózis jegyzőkönyv készítésére és letöltésére (lásd ábra általános támogatás). Screenshots készítése: A Solar-Log belső kijelzőjén megjelent hibák dokumentálásához itt lehetősége van a kijelzőről screenshot készítésére és letöltésére (lásd ábra általános támogatás). Újraindítás: Az "újraindítás" gomb segítségével, a készülék reset gombjának alternatívájaként a Solar Log a WEB-menün keresztül újraindítható. 70

69 Értesítések 3 Értesítések 3.1 Tájékoztató A Solar-Log 300, 1200 és 2000 egy beépített program segítésével napi áttekintést küld a napi teljesítményről maximum két különböző címre (max. 57 karakter pontosvesszővel elválasztva). A beállítás az értesítések menüpontban lehetséges. A futtatáshoz menjen beállítások konfiguráció értesítések menüpontba. Válassza a funkció címzett menüpontot a címzett címének megadásához. Ábra: Értesítés címzett címének megadása. 71

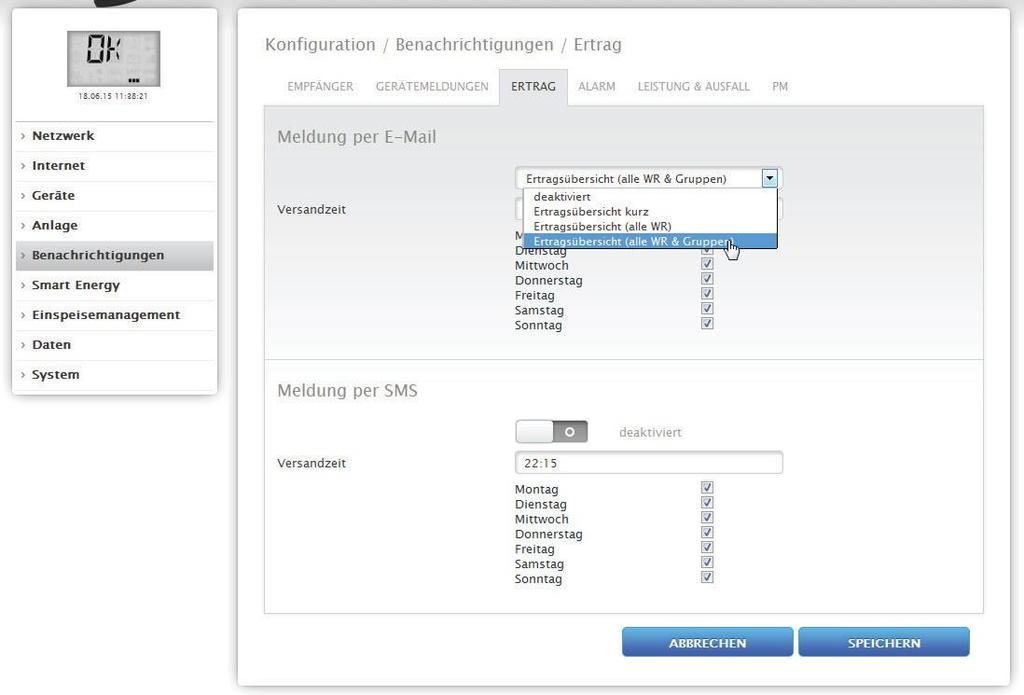

70 Értesítések A funkció hozam pontokon keresztül a jelentések vagy SMS menüpontba jut. Ábra: Értesítési idő és beállításmódok meghatározása. Itt lehetséges az értesítés idejének és a beállítások módjának megadása. Négy beállítási mód lehetséges: deaktivált rövid hozam áttekintés hozam áttekintés (összes inverter) hozam áttekintés (összes inverter & csoportok) Figyelmeztetés! Az értesítési funkciók további beállításai (lásd értesítésesek rész beállítás a Telepítési kézikönyvben). 72

71 Értesítések Az egyes funkciók magyarázata Deaktivált Ha nem szeretne értesítést kapni. Rövid hozamáttekintés A teljes rendszer hozamadatai nap hónap év összefoglalva és szöveges formában bemutatva (lásd ábra.: screenshot hozamértesítő ). Ábra: Screenshot hozamértesítő 73

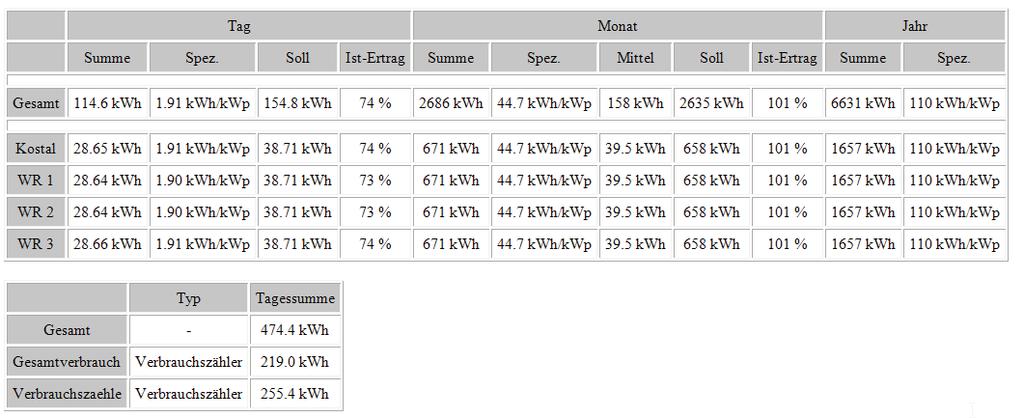

72 Értesítések Hozam áttekintés (összes inverter) A teljes rendszer hozamadatai, minden inverterre (és S0-számlálóra) külön nap hónap év szerint részletezve és táblázatos HTML-formátumban megjelenítve (lásd ábra: hozam áttekintés (összes inverter) HTML formátumban). Ábra: Hozam áttekintés (összes inverter) HTML formátum Hozam áttekintés (összes inverter & csoportok) A teljes rendszer hozamadatai, valamint az egyes készülékcsoportok a hozzájuk tartozó inverterrel (és S0- számlálóval) nap hónap év szerint részletezve és táblázatos HTML-formátumban bemutatva (lásd ábra: hozamáttekintés (összes inverter & és csoportok ) HTML formátumban). Ábra: Hozam áttekintés (összes inverter & és csoportok ) HTML formátum 74

73 Értesítések A hozam áttekintés részletes magyarázata: Tárgy: A Solar-Log cikkszáma, valamint a küldés dátuma is időpontja. Nap: Mező Összes Különleges Terv Magyarázat A napi tényleges betáplált energia kwh-ban Különleges hozam. A csatlakoztatott generátor által eloszott hozam. (az érték 1 kwp egységben) Az előrejelzés szerint elérhető hozam összege kwh-ban. Tény-hozam Összhozam számláló Fogyasztásmérő A napi hozam terv hány százaléka teljesült. A napi elért hozam százalékban összes/terv relációban. A rendszer teljes hozamának összegét mutatja. (a sor csak rendelkezésre álló összhozam számláló esetén jelenik meg) A mérő a fogyasztást jeleníti meg. Több fogyasztásmérő esetén a fogyasztás a beállításnak megfelelően jelenik meg. (a sor csak rendelkezésre álló mérő egységek esetén jelenik meg). Hónap: Mező Összes Magyarázat A havi tényleges betáplált energia kwh-ban Különleges Különleges hozam. A csatlakoztatott generátor teljesítmény által eloszott hozam. (az érték 1 kwp egységben) Átlag Terv Tény-hozam Az adott hónapban elért átlagos napi termelés. Az előrejelzés szerint az aktuális napig elérni kívánt hozam összege kwh-ban. Megmutatja, hogy a havi terv értékek hány százalékát sikerült az adott napig elérni. A havi elért hozam százalékban összes/terv relációban. Év: Mező Összes Magyarázat Az éves tényleges betáplált energia kwh-ban Különleges Különleges hozam. A csatlakoztatott generátor teljesítmény által elosztott hozam. (az érték 1 kwp egységben) 75

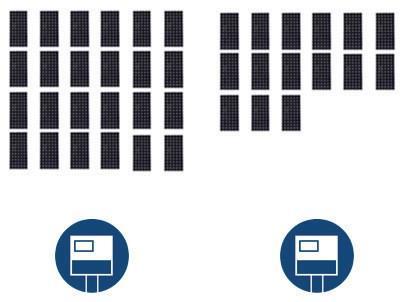

74 Értesítések 3.2 Teljesítmény-felügyelet A különböző méretű inverterek felügyeletének érdekében, a Solar-Log minden inverter értékeit 1 kwp egységben számítja. A Solar-Log a konfiguráció készülék konfigurációban beállított csatlakoztatott generátor teljesítményt veszi alapul. A generátor teljesítmény 100%-nak felel meg és 1kWp-ben egységesített. Példa rendszer: Ábra: Teljesítmény-felügyelet: Példa rendszer két inverterrel Inverter 1 Inverter 1 ház Generátor teljesítmény: 25* 220W (modul)= 5500 Wp Inverter 2 Inverter 2 ház Generátor teljesítmény: 15* 220W (modul)= 3300 Wp Modul mező 1 Modul mező 1 A Solar-Log minden ugyanazon modul mezőhöz hozzárendelt invertert összehasonlít egymással. A modul mezők beállítása a konfiguráció készülék konfiguráción keresztül történik. 76

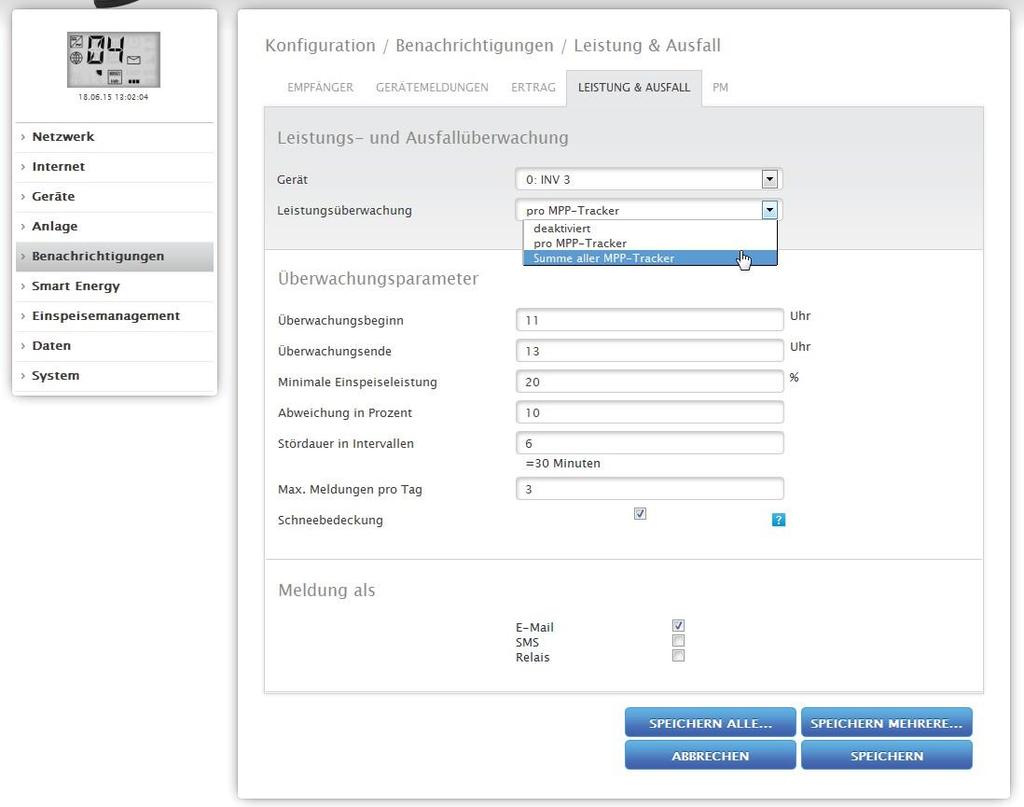

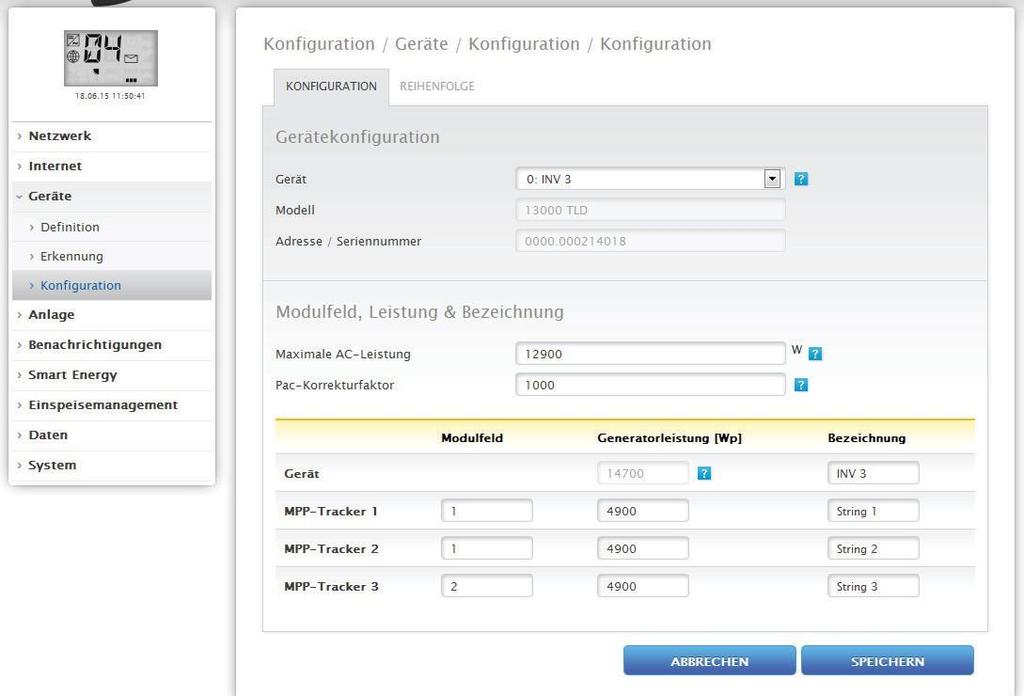

75 Értesítések Ábra: A modul mezők beállítása A teljesítmény felügyelet konfigurálása a konfiguráció értesítések alatt. Ábra: A teljesítmény-felügyelet konfigurálása. 77

76 Értesítések A inverterek a megadott generátor teljesítmények mért teljesítményei alapján kerülnek kimutatásra. A beállított különbség és a megadott időszakok figyelembevételével (példa: 10%) (példa.: 30 perc) a különbség túllépése esetén figyelmeztetés kerül kiküldésre ( en keresztül). Figyelmeztetés! A teljesítményszabályozás beállítását lásd telepítési kézikönyv értesítések beállítása fejezet Teljesítmény-felügyelet üzenetek Példaüzenet: Modulmező 1 - Inverter 1 Inverter 1 ház ' Pterv = 4916W ( WR2 WR 2 ház ), Ptény = 3950W, eltérés= 19,65 % Az üzenet a következő információkat tartalmazza: Modulmező: Melyik modulmezőről van szó, illetve hogy melyik modulmezőnél került az eltérés felismerésre. Eltérő inverterek: Inverter1 Pterv: Referencia érték wattban, ami az időszakhoz a leghatékonyabban működő invertert, mint referenciaértéket veszi alapul. Ptény: Az eltérő inverter teljesítményének értéke wattban. Eltérés: Az eltérő inverter referenciaértéktől történő eltérésének százalékos értéke. 78

77 Értesítések Ábra: Teljesítmény-felügyelet üzenettel és inverterrel Inverter1 Inverter 1 ház Inverter2 Inverter 2 ház Generátor teljesítmény= 5500 Wp 3300 Wp Pillanatnyi teljesítmény =3950 W =2950 W Pillanatnyi hatásfok = 71,81 % = 89,39 % Inverter eltéréssel Referencia inverter A 2. inverter a 0,8939-es értékkel a legerősebb teljesítményű inverter, ezáltal a referencia inverter is egyben. 79

78 Értesítések Az üzenet számítása és magyarázata A referencia inverter összehasonlítja az 1. invertert minden más, ugyanabban a modulmezőben található inverterrel, a példában csak a teljesítményre korlátozva. Az betáplált generátor teljesítménnyel és Pterv-előrejelzéssel történő összehasonlítás eredményeként 19,65%-os eltérés kerül megállapításra. Az 1. inverter eltérésének számítása: Eltérés-kiszámítása Inverter 1 Pterv-kiszámítás (5500*89,39):100= Pterv 4916 W Hatásfok Inverter 1 (3950 W: 5500 W)* 100= 71,81% 71,81 %-os generátor teljesítménynek vagy 0,7181 kwp értéknek felel meg. Eltérés százalékban Pterv Inverter 1 - Ptény Inverter W W= 966 W Százalékos eltérés (966 W: 4916 W)* 100= 19,65 % A 2. inverter a mérés időpontjában a legerősebb teljesítményű inverter, ezáltal a referencia inverter is egyben. A mérés és az azonos modulmező inverterei között végrehajtott összehasonlítás eredményeként az 1. inverternek 4916 W-os teljesítményt kellett volna hoznia. A tényleges teljesítmény 3950 W volt, ami 19,65%-os Pterv-eltérésnek felel meg, ami az üzenet küldésének is oka. 80

79 Pac korrekciós tényező 6 Pac korrekciós tényező A napelem rendszereknél gyakran különböző mérőhelyek és inverterek kerülnek egymással kombinálásra. A Solar- Log ezeket az adatokat kiértékeli és részben egymással összefüggésbe hozza. Mivel az alkalmazott egységek egy része nem hitelesített, könnyen előfordulhatnak eltérő mérési értékek. Ha például az összes megtermelt energiánál egy inverter jelzését hasonlítjuk össze egy hitelesített energiamérő értékével, akár 8% eltérést is tapasztalhatunk. A gyakorlatban a mérők, és az inverterek túl sok vagy túl kevés kwh-t is jelezhetnek. Azért, hogy ezek a pontatlanságok középtávon megközelítőleg kiegyenlítődjenek, a Solar-Log firmware-je Pac-korrekciós tényezőt alkalmaz. A Pac-korrekciós tényezőt a konfiguráció készülék konfiguráció menüpontban találja. 6.1 A Pac korrekciós tényező számítása Minden hozamadat alapvetően korrekciós tényező nélkül kerül mentésre. A korrekciós tényező csak az adat felhasználásánál kerül alkalmazásra. Ezáltal a tényező utólagosan még bármikor módosítható. A korrekciós faktor számításának képlete: (villanyóra hozam / inverter hozam)* 1000 Amennyiben az inverterek nem rendelkeznek kijelzővel, a Solar-Log által minimum egy hétig rögzített értékeket kell alapul venni. Emiatt ajánlatos az induláskor előre beállított értéket 1000-en hagyni. 107

80 Pac korrekciós A korrekciós tényező megállapítása az áramszolgáltató társaság éves elszámolása szerint történik. Példa-számla: Inverter1 Inverter2 Hitelesített villanyóra Összes energia Összes energia Összes energia 259,12 kwh 305,22 kwh 550,55 kwh Összesen = 564,34 kwh Eltérés = 13,79 kwh Az értékek összehasonlítása megmutatja, hogy az inverterek valamivel többet jeleztek ki. Pac-korrekciós tényező Hitelesített villanyóra összes energia Inverter összes energia 550,5 kwh 564,34 kwh Pac korrekciós tényező számítása a példában (550,55 kwh/564,34 kwh)* 1000= 975,66 Kerekített pac-korrekciós tényező =

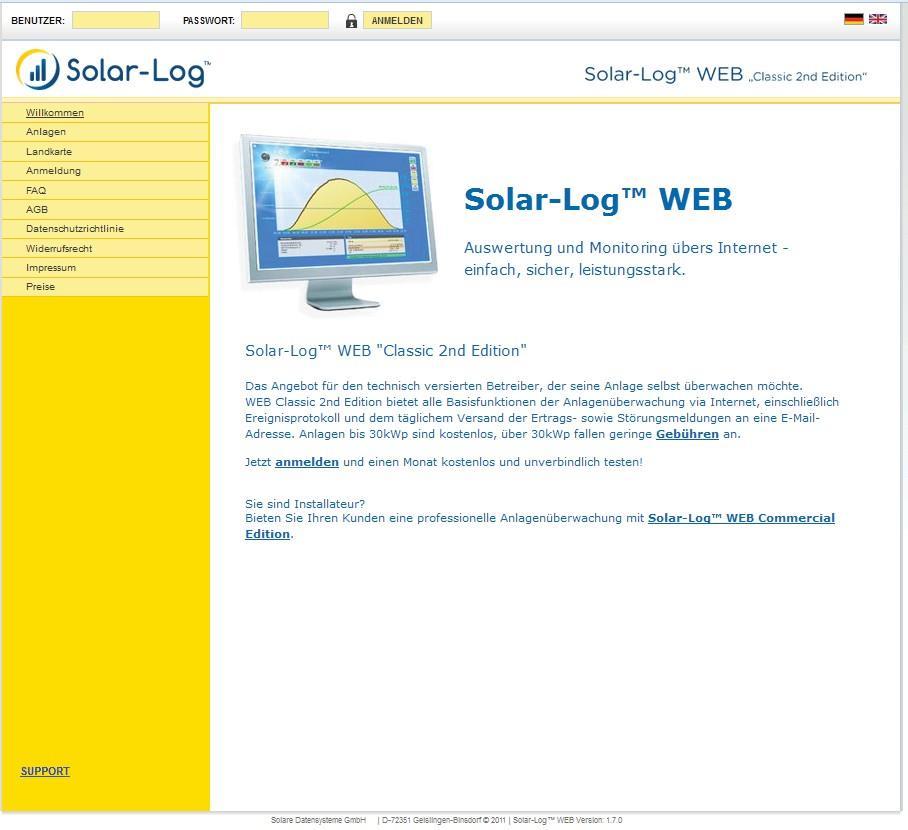

81 Solar-Log WEB használat 7 Solar-Log WEB használat A Solar-Log WEB segítségével készülékének hozamadatait és termelési protokolljait az interneten keresztül elérheti, valamint címet állíthat be a hozam- és hibaüzenetek napi szintű kiküldéséhez. Ehhez Solar-Log WEB fiókra van szüksége. A fentieken túl igény szerint további felszereltségi szintek is elérhetők a hozzájuk tartozó szolgáltatásokkal. Ezekről közvetlenül szerelőjénél vagy alábbi címen tájékozódhat: Solar-Log WEB Classic 2nd Edition regisztráció A Solar-Log WEB Classic 2nd Edition regisztráció nagyon egyszerűen online történik. A böngésző megnyitása után menjen a Solar-Log WEB bejelentkező oldalra: 109

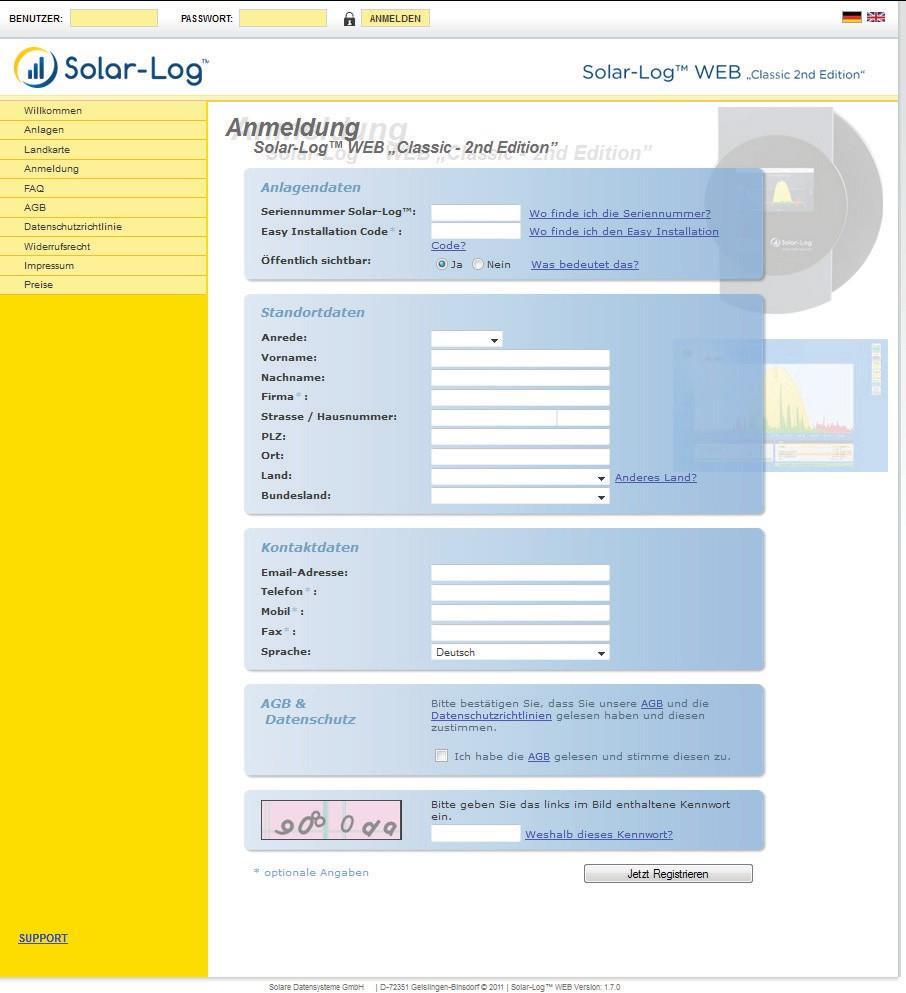

82 Solar-Log WEB használat Válassza a Bejelentkezést a baloldali menüszalagon. A regisztrációs űrlap megjelenik. Ábra: C2-Regisztráció Adja meg készülékének sorozatszámát. A sorozatszámot (SN) a felső burkolat alatt találja. Válassza ki, hogy nyilvánosak legyenek-e az adatok az interneten. Ez esetben az oldal más látogatói számára is elérhetővé válnak készülékének adatai. Ha a "nemet" választja, azokkal a felhasználói adatokkal kell bejelentkeznie, amelyeket a Solar Datensysteme GmbH bejelentkezési folyamatának további része tartalmaz. A "nyilvános" beállítás a későbbiekben az Ön weboldalán a "konfiguráció" részben bármikor módosítható. 110

83 Solar-Log WEB használat Adja meg a hely- és a kapcsolatadatokat. Miután elolvasta, fogadja el az általános szerződési feltételeket (ÁÜSZF) és az adatvédelmi irányelveket. Az automatikus, robotok általi bejelentkezések, illetve az ezek által okozott szerver túlterhelés elkerülése érdekében adja meg az ábrán megjelenő jelszót. Erősítse meg az adatokat a most regisztrálok gomb megnyomásával. Amennyiben a jelszót nem, vagy hibásan adta meg, új jelszó kerül generálásra, anélkül, hogy a korábban bevitt adatok elvesznének. A sikeres bejelentkezés után a megadott címre üzenete fog érkezni, melyben meg kell erősítenie a regisztrációt. Adatainak manuális ellenőrzése után hozzáférése elérhetővé válik. Figyelmeztetés! A hozzáférést csak munkanapokon 24 órában lehet igénybe venni. 111

84 Solar-Log WEB használat 7.2 Készülékadatok lehívása ² Böngészőjével nyissa meg a Solar-Log WEB kezdőoldalát, vagy az ben megkapott URL-t adja meg a böngésző címsorában. pl.: Az üdvözlőoldal betöltésre kerül. Ábra: C2-Bejelentkező oldal A Solar-Log WEB bejelentkezés Amennyiben a bejelentkezésnél a nyilvános elérhetőséget elutasította, akkor a Solar-Log WEB internetoldalán keresztül kell bejelentkeznie. Amennyiben készüléke nyilvánosan elérhető, átugorhatja a bejelentkezést. Adja meg felhasználó nevét és jelszavát a fejlécben, majd kattintson a bejelentkezésre. A készülék áttekintés behívása A készülék megjelenítéséhez menjen a menüben balra a készülékre. A következő szűrőn keresztül tudja a keresési kritériumokat meghatározni. 112

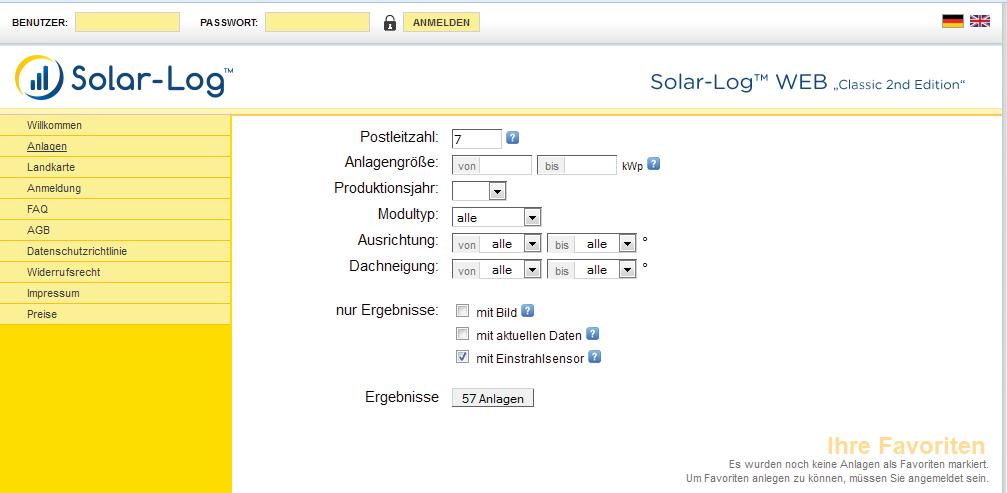

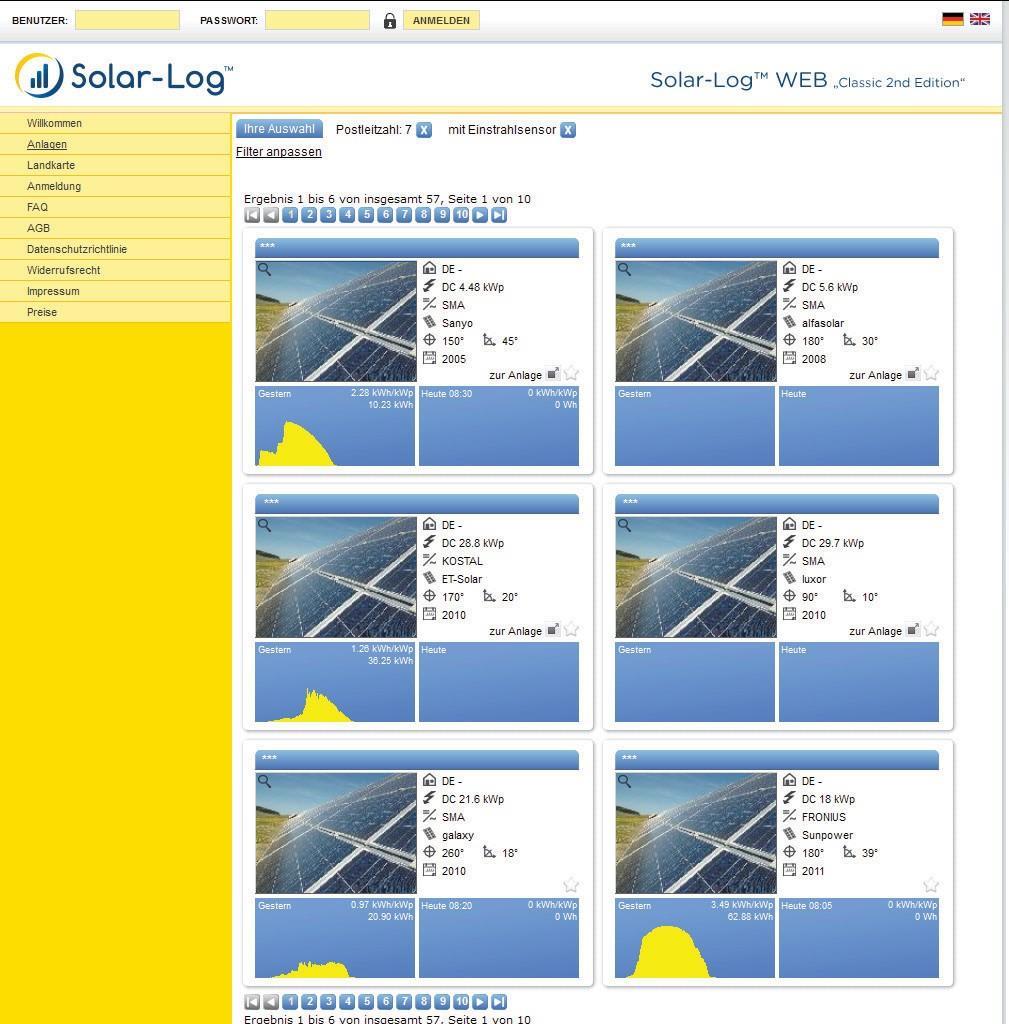

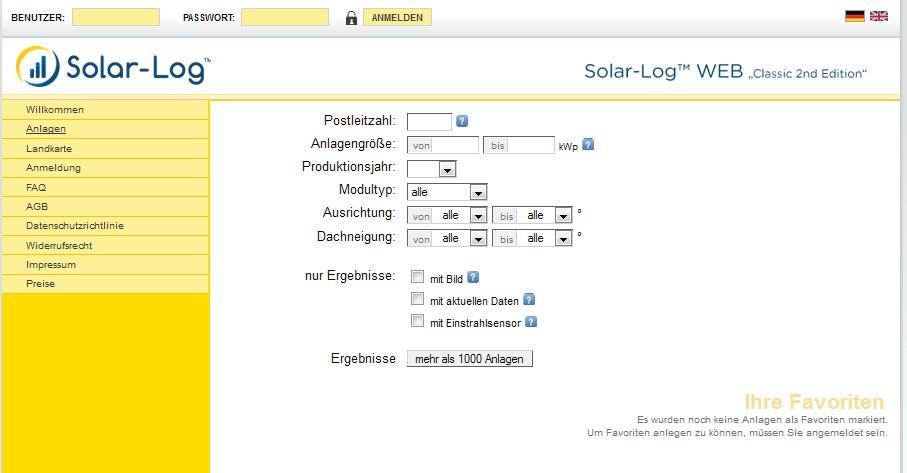

85 Solar-Log WEB használat Ábra: C2 készülék-keresés A kereséshez a következő lehetőségek állnak rendelkezésre: Irányítószám Készülék méret tól -ig Gyártási év Típus Irány tól -ig Dőlésszög tól -ig A csak eredmény funkción keresztül a keresés tovább szűkíthető. képpel aktuális adatokkal besugárzás érzékelővel Az eredmények menüpont alatt a talált készülékek számát láthatja. Ábra: C2 Készülék keresés szűrővel 113

86 Solar-Log WEB használat Az ehhez tartozó áttekintés megmutatja a telepített invertereket, azok teljesítményét, a panalek gyártóját, gyártási évét, a készülék irányát és dőlésszögét. Amennyiben a készülékről nem elérhető kép, egy sablon kép kerül alkalmazásra. Ezenkívül a baloldali oszlopban egy áttekintést talál a készülék pillanatnyi hozamáról. Ábra: C2 Készülék keresés eredménnyel Kattintson a Rendszerhez gombra az aktuális napi diagram fölött. 114

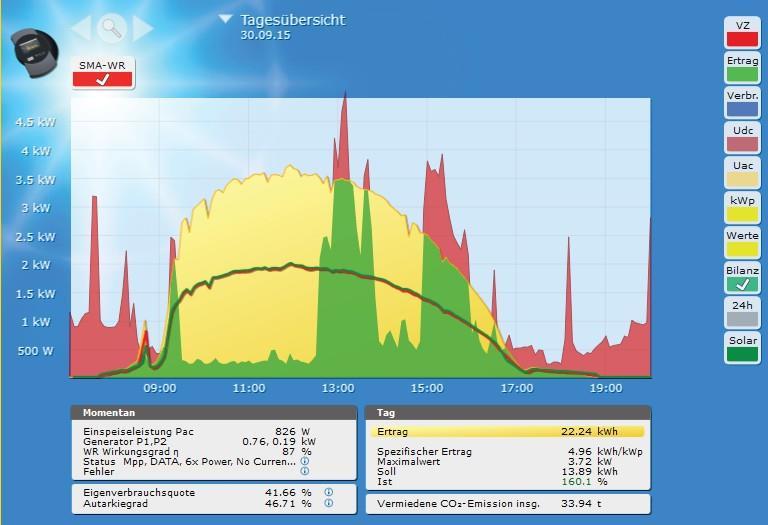

87 Solar-Log WEB használat A készülék grafikus áttekintése megjelenik. Ábra: C2 készülék napi vonaldiagrammal A grafikus áttekintés további választási lehetőségeket nyújt Önnek, úgy mint pillanatnyi érték vagy napi hozam, beleértve az esetlegesen fellépő hibaüzeneteket. A készülék adataihoz történő közvetlen navigáláshoz mentsen el magának könyvjelzőt. 115

88 Solar-Log WEB használat 7.4 Hozamadatok lekérdezése Így navigálhat az áttekintésben A navigáció az áttekintések internetes oldalán megfelel a lokális hálózaton alkalmazott navigáció oldalainak. A áttekintések közti váltás Húzza az egérmutatót az időszak felett balra található kis háromszögre. Az időszakok áttekintése megjelenik. Ábra: C2 navigálás az áttekintésben Kattintson a kívánt időszakra. Az időszak áttekintése megjelenik Az áttekintés értékeinek jelentése Az értékek megadása a grafikon alatt megfelel a helyi hálózat áttekintés oldalának értékeivel. A bevétel adat az internetoldalon adatvédelmi okok miatt nem jelenik meg. 116

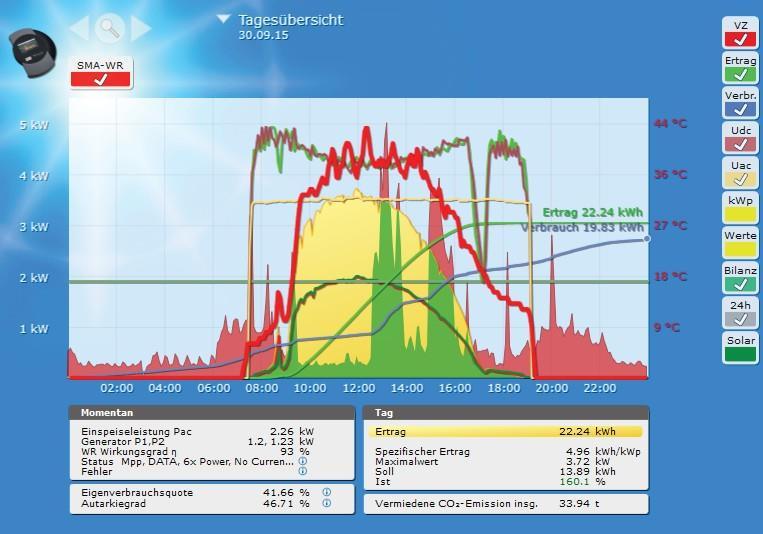

89 Solar-Log WEB használat Napi áttekintés Nyissa meg böngészőjét, majd kattintson készülékének könyvjelzőjére. Esetlegesen be kell jelentkeznie. Készülékének részletes áttekintése megjelenik. Válassza a grafikont a baloldali navigációs listában. Készülékének napi áttekintése megjelenik. Ábra: Napi vonaldiagram kiegészítő értékekkel A napi hozam egy vonaldiagramon kerül ábrázolásra. A napi tervadatokat a sötétzöld vonal mutatja. Az egérmutató vonalra húzásával megjelennek az adott értékek. A napi áttekintés gombjai Hozam: Hozamgörbe, amely segítségével a hozam alakulása követhető. Ezenfelül egy sötétzöld vonal mutatja a napi össz. tervhozamot. Udc: Generátor feszültség- Az egyes stringek feszültségének megjelenítéséhez csak egy inverter lehet kiválasztva. kwp: A skálázás módosítása "teljesítmény wattban"-ról "teljesítmény kw/kwp"-ra. Ezáltal minden görbe összehasonlítható egymással a speciális teljesítmények vonatkozásában. Ugyanígy felismerhetők a gyengülő modulteljesítmények is. 24h: A teljesítmény napi 24 órás bemutatása a fogyasztók teljeskörű megjelenítésével 117

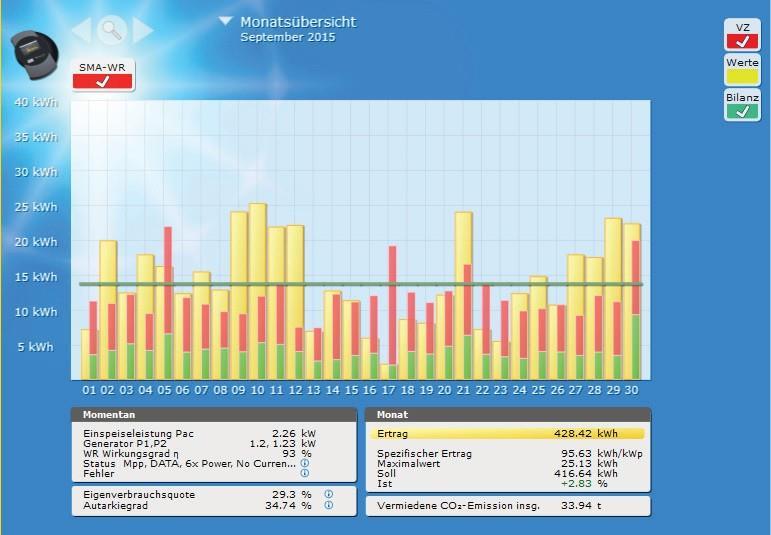

90 Solar-Log WEB használat További funkciók S0 villanyórával A következő értékek a SolarLog -hez csatlakoztatott S0 villanyóra esetén érhetők el: VZ: Az ingatlan áramfogyasztását mutatja grafikusan wattban megadva. Értékek: Az inverterek különböző értékeit jeleníti meg szöveges formában. Fogyasztás: Az ingatlan áramfogyasztását mutatja egy emelkedő görbe segítségével kwh-ban. Mérleg: A fogyasztás és a megtermelt hozam arányát adja meg. A szövegmezőben bal oldalon lent az arány százalékosan is megjelenik. További funkciók sensorbox alkalmazása esetén A következő értékek a SolarLog -hez csatlakoztatott sensorbox esetén érhetők el: az érzékelők mérési tartományába kell esnie. M C: A modul hőmérsékletet adja meg. A hőmérsékletet az érzékelő méri. A C: A külső hőmérsékletet adja meg. A környezeti hőmérsékletet mutatja. Solar: Egy besugárzás érzékelő referenciaértékét adja meg. A rendszer napi teljesítményének Szél: A szélsebességet, -erősséget mutatja. Az érték megállapítása a szélérzékelő segítségével történik. Kattintson a gombra, majd a nagyító szimbólumra. A kiválasztott görbe megjelenik. A napi és pillanatnyi értékek leírása Megjelölés Mértékegység Leírás Betáplálási teljesítmény Pac W A pillanatnyi betáplált teljesítmény P az inverter oldalon. Generátor teljesítmény P1, P2, P3 W A pillanatnyi betáplált teljesítmény P a generátor oldalon (=szolár generátor), MPP-Trackerenként Több inverternél a megfelelő teljesítményrész összege (MPP- Tracker) Inverter hatásfok % A generátor - és betáplálás- teljesítmény pillanatnyi hatásfoka. Az inverter gyártó által megadott hatásfokát itt lehet ellenőrizni. Állapot / Hiba Inverterenkénti állapot és hibakód. A kijelzett kódok gyártónként eltérhetnek, így az inverterek mindenkori felhasználói kézikkönyvében lehet utánanézni. A hasonló üzenetek összevonásra kerülnek. Ha minden inverter Mpp-módban van "Mpp" jelenik meg. Ha pl. valamelyik derating módban van, az így nézne ki: 2xMpp, 1xderating Saját fogyasztás ráta % A saját felhasznált áram és a megtermelt energia arányát adja meg százalékosan Önellátási ráta % A felhasznált napenergia a teljes felhasználás arányában százalékosan. Napi hozam kwh Napi összes. Napi hozam Euro A napi összes szorozva az átvételi árral. 118

91 Solar-Log WEB használat Speciális napi hozam kwhp A napi összes hozam osztva a készülék méretével. Az értéket a más rendszerekkel történő összehasonlításhoz lehet jó alapként használni. Maximum érték W A napon belüli legmagasabb teljesítményérték. Terv kwh Der Solar-Log egy előrejelzést vezet, mely minden hónapban egy bizonyos tervértéket ír elő. A havi tervértékek napi tervértékekre kerülnek átváltásra, majd kijelzésre. Amennyiben a napi tervhozam elérésre vagy átlépésre kerül, akkor az előrejelzett teljesítmény teljesítettnek számít. Tény % A tényérték a napi tényérték alakulását mutatja a napi terv arányában százalékban megadva. Megtakarított CO Emisszió összesen t Összes megtakarított CO kibocsátás Havi áttekintés Válassza a havi áttekintést a navigációban. Ábra: C2 rendszer - havi áttekintés Egy hónap napi hozamadatai összesítve egy sávdiagramon kerülnek megjelenítésre. A sötétzöld vonal a havi tervértékeket adja meg. Húzza az egeret a diagram egy oszlopára A adott napi hozam megjelenik. Kattintson egy adott oszlopra: A kiválasztott napi görbe megjelenik. 119

92 Solar-Log WEB használat Éves áttekintés Válassza az éves áttekintést a navigációban. Ábra: C2 rendszer - éves áttekintés Egy év havi hozamadatai összesítve egy sávdiagramon kerülnek megjelenítésre. A sötétzöld vonal az éves terv hozamértékeket adja meg. Ez az előre jelzett érték az év már elért hozamadatai, a maradék hónapok tervértékei alapján kerül becslésre. Húzza az egeret a diagram egy havi oszlopára A adott hónap hozama megjelenik. Kattintson egy adott oszlopra: A kiválasztott havi görbe megjelenik. 120

93 Solar-Log WEB használat Összesítő áttekintés A navigációs menüben válassza az összes éven keresztüli áttekintést. Ábra: C2 rendszer - Összesítő áttekintés Az egyes éves hozamadatai összesítve egy sávdiagramon kerülnek megjelenítésre. A sötétzöld vonal az éves tervértékeket adja meg. Az aktuális évhez kért zöld vonal jelenik meg: A felső vonal az éves tervet mutatja. Az alsó vonal az aktuális napig összegyűlt éves tervértéket mutatja. Húzza az egeret a diagram egy év oszlopára A adott év hozama megjelenik. Kattintson egy adott oszlopra: A kiválasztott éves görbe megjelenik. Kattintson az éves áttekintésre: Az összhozam vonal grafikonos áttekintése megjelenik. 121

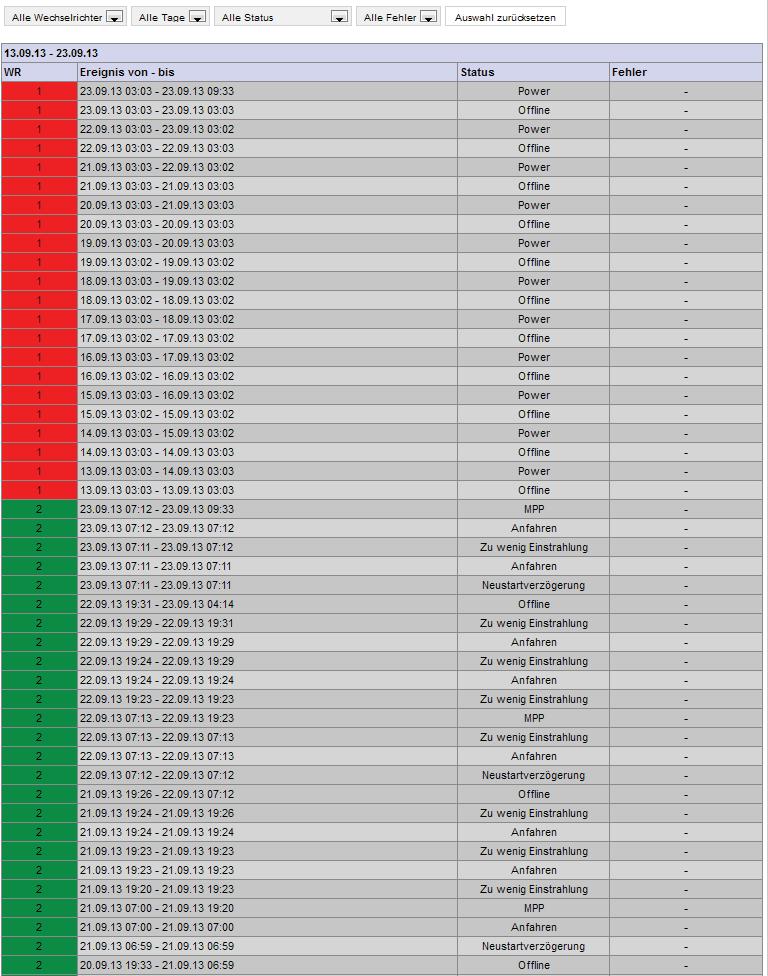

94 Solar-Log WEB használat Eseményprotokoll lehívása és szűrése Válassza az Events-et a baloldali menüszalagon. A rendszeresemények teljes listája megjelenik. Ábra: C2 rendszer - Üzenetek A elmúlt 35 vagy egy adott nap adott egy-egy eseményének megjelenítéséhez használja a szűrő funkciót. 122

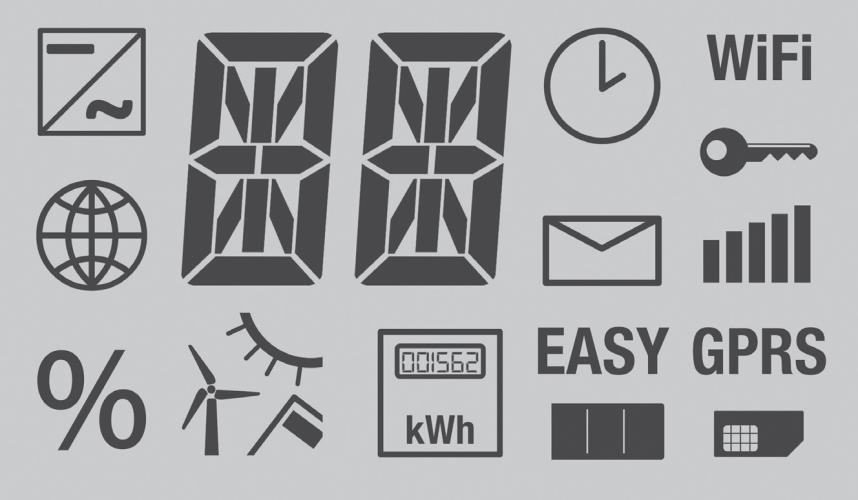

95 Üzenetek az LCD állapot kijelzőn (Solar-Log 300, 1200 und 2000) 9 Üzenetek az LCD állapot kijelzőn (Solar-Log 300, 1200 és 2000) A Solar-Log 300, 1200 és 2000 esetében egy LCD állapot kijelzőn keresztül elérhetők az üzemi és telepítési üzenetek 9.1 Az.LCD.kijelző.szimbólumainak.jelentése A.Solar-Log.LCD.kijelzőjén.a.követező.szimbólumok.jelenhetnek.meg: Ábra:.LCD.állapot.kijelző.az.összes.szimbólummal Az.LCD.kijelző.szimbólumainak.jelentése Szimbólum Jelentés...Inverter...Internet.illetve.hálózat Állapotkijelzés firmware.frissítésnél 125

96 Üzenetek az LCD állapot kijelzőn (Solar-Log 300, 1200 und 2000) Érzékelők.a -.besugárzás -.szél -.hőmérséklet.mé réséhez....mérő Állapotkijelzés.indítási-folyamatnál...Sim-kártya...Easy.Installation.aktiv....GPRS.elérhető...Solar-Log.üzenetei Jelerősség.GPRS,.WiFi.vagy.bluetooth Biztos.összeköttetés WiFi-n.keresztül...WLan.illetve.WiFI...Óra Szövegmező.a.hibakódokhoz 126
