1 L09 cloj=klk=tsvjmorstc jqa=mêççìåíë=^âíáéåöéëéääëåü~ñí= =p~~êäêωåâéå= =déêã~åó

2 O

3 hu pl cs sk ro sl hr ISMERKEDJEN MEG A GÉPÉVEL ZAPOZNANIE Z URZ DZENIEM SEZNAMTE SE S VAŠÍM NÁØADÍM ZOZNAMTE SA S VAŠÍM NÁRADÍM FACEÞI CUNOŞTINÞÃ CU UTILAJUL DVS SPOZNAJTE SVOJO NAPRAVO UPOZNAJTE SVOJ STROJ P

4 Az alkatrészek ismertetése 1. Motor 10. Gázkar 2. Tartályzár 11. Fogantyúrúd 3. Indítófogantyú 12. EZ-Link 4. Gyújtógyertya 13. Szár 5. Szívatókar * 14. Kaszafejburkolat 6. Szívatópumpa 15. Zsinórvágó penge 7. Levegõszûrõ-/ 16. Kaszafej hangtompító-burkolat 17. Vágólap burkolattal 8. Vállheveder-tartó 18. Vállheveder 9. Gyújtáskapcsoló 19. Távtartó karmantyú * Kiviteltõl függõen Opis czêœci 1. Silnik 9. Wył¹cznik zapłonu 2. Korek zbiornika paliwa 10. DŸwignia gazu 3. Uchwyt startera 11. Uchwyt urz¹dzenia 4. Œwieca zapłonowa 12. EZ-Link 5. DŸwignia ssania (choke) * 13. Trzon (rurka) 6. Pompa ss¹ca 14. Osłona zespołu tn¹cego 7. Osłona filtra powietrza/ 15. Ostrze do przycinania yłki tłumika 16. Zespół tn¹cy 8. Mocowanie pasa do 17. No e z osłon¹ zawieszania 18. Pas do zawieszania urz¹dzenia na ramieniu urz¹dzenia na ramieniu 19. Opaska dystansowa G Zale nie od modelu Popis dílù 1. Motor 10. Páčka plynu 2. Uzávìr palivové nádrže 11. Øídítka 3. Startovací rukojeˆ 12. EZ-Link 4. Zapalovací svíčka 13. Násada 5. Páčka sytiče (Choke) * 14. Kryt vyžínacího nástavce 6. Sací čerpadlo 15. Nùž ke zkrácení struny 7. Kryt vzduchového filtru/ 16. Vyžínací nástavec tlumiče hluku 17. Vyžínací nùž s krytem 8. Držák ramenního popruhu 18. Ramenní popruh 9. Spínač zapalování 19. Rozperná manžeta * Podle provedení Popis dielov 1. Motor 10. Páčka plynu 2. Uzáver palivovej nádrže 11. Držadlo 3. Štartovacia rukoväˆ 12. EZ-Link 4. Zapa¾ovacia sviečka 13. Násada 5. Páčka sýtiča (Choke) * 14. Kryt vyžínacieho nástavca 6. Sacie čerpadlo 15. Nôž na skrátenie struny 7. Kryt vzduchového filtra/ 16. Vyžínací nástavec tlmiča hluku 17. Vyžínací nôž s krytom 8. Držiak ramenného popruhu18. Ramenný popruh 9. Spínač zapa¾ovania 19. Rozperná manžeta Descrierea pieselor componentei 1. Motor 10. Maneta de acceleraþie 2. Capacul rezervorului 11. Ghidon 3. Mâner demaror 12. EZ-Link 4. Bujie 13. Tijã 5. Manetã de şoc * 14. Apãrãtoarea dispozitivului 6. Pompã de aspiraþie de tãiere 7. Capac filtru de aer/ 15. Lama de tãiat Amortizor de zgomot 16. Dispozitiv de tãiere 8. Suport curea pentru umãr 17. Lama de tãiat cu apãrãtoare 9. Întrerupãtor de aprindere 18. Cureaua de umãr 19. Manşeta de distanþare * În funcþie de execuþie Opis delov 1. Motor 11. Balanca 2. Zapiralo rezervoarja 12. EZ-Link 3. Ročaj zaganjalnika 13. Cevasti ročaj 4. Vžigalna svečka 14. Zaščitna plošča rezalnega 5. Vzvod zračnega dušilca * nastavka 6. Sesalna črpalka 15. Rezilo za rezanje niti 7. Pokrov zračnega filtra/ 16. Rezalni nastavek dušilca zvoka 17. Rezalno rezilo z zaščitno 8. Nosilec naramnice ploščo 9. Vžigalno stikalo 18. Naramnica 10. Vzvod za plin 19. Distančna manšeta * Odvisno od izvedbe Opis dijelova 1. Motor 10. Poluga gasa 2. Zapor pogonskog goriva 11. Hvatna šipka 3. Hvat startera 12. EZ-Link 4. Svjećica za paljenje 13. Držak 5. Poluga čoka * 14. Pokriv članka za rezanje 6. Usisna crpka 15. Nitno rezno sječivo 7. Pokriv-zračni filtar/zvučni 16. Članak za rezanje prigušivač 17. Rezno sječivo sa pokrivom 8. Držaljka ramenog remena 18. Rameno remenje 9. Sklopka za paljenje 19. Distanciona manšeta * Ovisno o modelu * Pod¾a vyhotovenia Fig. 1 Q

5 Fig. 2 Fig. 6 Az alkatrészek ismertetése 1 4. ábra 1. Fogantyúrúd 5. Alsó szorító 2. Csavar 6. Anya 3. Felsõ szorító 7. Gyorszár 4. Középsõ szorító Opis czêœci rys Uchwyt urz¹dzenia 5. Zacisk dolny 2. Œruba 6. Nakrêtka 3. Zacisk górny 7. Karabinek szybkomocuj¹cy 4. Zacisk œrodkowy Fig. 3 Popis dílù obr Øídítka 5. Spodní svìrka 2. Šroub 6. Matice 3. Horní svìrka 7. Rychlouzávìr 4. Prostøední svìrka 7 7 Popis dielov obr Držadlo 5. Dolná zvierka 2. Skrutka 6. Matica 3. Horná zvierka 7. Rýchlouzáver 4. Prostredná zvierka Fig. 4 Descrierea pieselor componente Fig Ghidon 5. Clemã inferioarã 2.Şurub 6. Piuliþã 3. Clemã superioarã 7. Închidere rapidã 4. Clemã mijlocie Opis delov Sl Balanca 5. Spodnja objemka 2. Vijak 6. Matica 3. Zgornja objemka 7. Hitro zapiralo 4. Srednja objemka Opis dijelova crt Hvatna šipka 5. Donja stezaljka 2. Vijak 6. Matica 3. Gornja stezaljka 7. Brzi zapor 4. Središnja stezaljka Fig. 5 R

6 N O Wzale noœci od modelu Opis czêœci rys EZ-Link 4. łobek prowadz¹cy 2. Przycisk zwalniaj¹cy 5. Otwór główny zatrzask 6. Górna rurka dr¹ ka 3. Pokrêtło 7. Dolna rurka dr¹ ka P Q Podle provedení Popis dílù obr EZ-Link 5. Hlavní otvor 2. Uvolòovací tlačítko 6. Horní trubka høídele 3. Otočný knoflík 7. Spodní trubka høídele 4. Vodicí drážka Fig. 7 Pod¾a vyhotovenia Popis dielov obr EZ-Link 5. Hlavný otvor 2. Uvo¾òovacie tlačidlo 6. Horná trúbka hriade¾a 3. Otočný gombík 7. Spodná trúbka hriade¾a 4. Vodiaca drážka N R În funcþie de execuþie Descrierea pieselor componente Fig. 7 9 S O T 1. EZ-Link 5. Orificiu principal 2. Buton de declanşare 6. Þeava arborelui superiorã 3. Buton 7. Þeava arborelui inferioarã 4. Canal de ghidaj Fig. 8 Odvisno od izvedbe Opis delov Sl EZ-Link 5. Glavna odprtina 2. Sprožilni gumb 6. Zgornja cev vretena 3. Gumb 7. Spodnja cev vretena 4. Vodilni žleb Ovisno o izvedbi opis dijelova crt EZ-Link 5. Glavni otvor 2. Pokretačko dugme 6. Gornja osovinska cijev 3. Dugme 7. Donja osovinska cijev 4. Vodilični žlijeb P N O Fig. 9 Kiviteltõl függõen Az alkatrészek ismertetése 7 9. ábra 1. EZ-Link 5. Fõfurat 2. Kioldógomb 6. Felsõ csõtengely 3. Szorító 7. Alsó csõtengely 4. Vezetõvájat P Fig. 10 S

7 S U T R Opis czêœci rys Blacha osłony zespołu 7. Wyciêcie tn¹cego na dr¹ ekzabezpieczaj¹cy 2. Œruby 8. Otwór w korpusie wałka 3. Mocowanie blachy osłony napêdowego 4. Dr¹ ek zabezpieczaj¹cy 9. Zespół tn¹cy 5. Wałek napêdowy 10. Uchwyt no y 6. Korpus wałka napêdowego Q Fig. 11 Popis dílù obr Plechový kryt vyžínacího 6. Tìleso hnacího høídele nástavce 7. Výøez pro blokovací tyčku 2. Šrouby 8. Otvor pouzdra høídele 3. Upevnìní plechového krytu 9. Vyžínací nástavec 4. Blokovací tyčka 10. Držák nože 5. Hnací høídel Popis dielov obr Plechový kryt vyžínacieho 5. Hnací hriade¾ nástavca 6. Teleso hnacieho hriade¾a 2. Skrutky 7. Výrez pre blokovaciu tyčku 3. Upevnenie plechového 8. Otvor puzdra hriade¾a krytu 9. Vyžínací nástavec 4. Blokovacia tyčka 10. Držiak noža Fig. 12 Descrierea pieselor componente Fig Apãrãtoarea dispozitivului 6. Carcasa arborelui cotit de tãiere de antrenare 2. Şuruburi 7. Şliþ al tijei de siguranþã 3. Suportul apãrãtoarei 8. Orificiu al arborelui 4. Tijã de siguranþã pentru bucşe 5. Arbore cotit de antrenare 9. Dispozitiv de tãiere 10. Suportul lamei V Q NM Opis delov Sl Zaščitna pločevina 6. Ohišje pogonske gredi rezalnega nastavka 7. Reža za varnostno palico 2. Vijaki 8. Odprtina na puši gredi 3. Pritrditev zaščitne pločevine 9. Rezalni nastavek 4. Varnostna palica 10. Držalo rezila 5. Pogonska gred Fig. 13 Az alkatrészek ismertetése ábra 1. Kaszafej védõlemez 6. Meghajtótengely-ház 2. Csavarok 7. Biztosítórúd-nyílás 3. Védõlemez-rögzítés 8. Tengelypersely-furat 4. Biztosítórúd 9. Kaszafej 5. Meghajtótengely 10. Nyomótárcsa Opis delov Sl Zaštitni lim članka 6. Kućište pogonske osovine za rezanje 7. Prorez sigurnosne šipke 2. Vijci 8. Osovinski utični otvor 3. Učvršćenje zaštitnog lima 9. Članak za rezanje 4. Sigurnosna šipka 10. Držaljka sječiva 5. Pogonska osovina T

8 O N P Az alkatrészek ismertetése ábra 1. Anya 4. Biztosítórúd 2. Nyomótárcsa 5. Meghajtótengely-ház 3. Vágólap Opis czêœci Rys R 1. Nakrêtka 4. Dr¹ ek zabezpieczaj¹cy 2. Uchwyt no y 5. Wałek napêdowy 3. No e (tarcza). Q Fig. 14 Popis dílù obr Matice 4. Blokovací tyčka 2. Držák nože 5. Tìleso hnacího høídele 3. Vyžínací nùž Popis dielov obr Matica 4. Blokovacia tyčka 2. Držiak noža 5. Teleso hnacieho hriade¾a 3. Vyžínací nôž Fig. 15 Descrierea pieselor componente Fig Piuliþã 4. Tijã de siguranþã 2. Suportul lamei 5. Arbore de acþionare 3. Lamã de tãiere Opis delov Sl Matica 4. Varnostna palica 2. Držalo rezila 5. Ohišje pogonske gredi 3. Rezalno rezilo Opis dijelova crt Matica 4. Sigurnosna šipka 2. Držaljka sječiva 5. Kućište pogonske osovine 3. Rezno sječivo 8. Osovinski utični otvor Fig. 16 U

9 Opis czêœci Rys DŸwignia gazu 6. Pozycja pracy (3) * 2. Blokada dÿwigni gazu 7. DŸwignia ssania choke * 3. Wył¹cznik zapłonu 8. Pompa ss¹ca 4. Pozycja pełnego ssania (1) * 9. Linka startera 5. Pozycja połowa ssania (2) * G Zale nie od modelu Popis dílù obr Fig Páčka plynu 5. Mezipoloha poloviční sytič 2. Aretace páčky plynu (Choke) (2) * 3. Spínač zapalování 6. Provozní poloha (3) * 4. Poloha plný sytič (Choke) (1) * 7. Páčka sytiče (Choke) * 8. Sací čerpadlo 9. Startovací lanko Q R S * Podle provedení Popis dielov obr T U 1. Páčka plynu 5. Medzipoloha polovičný 2. Aretácia páčky plynu sýtič (Choke) (2) * 3. Spínač zapa¾ovania 6. Prevádzková poloha (3) * 4. Poloha plný sýtič 7. Páčka sýtiča (Choke) * (Choke) (1) * 8. Sacie čerpadlo 9. Štartovacie lanko * Pod¾a vyhotovenia Fig. 18 Descrierea pieselor componente Fig Maneta de acceleraþie 5. Poziþie de şoc parþial (2) * 2. Stabilizator al manetei 6. Poziþie de funcþionare (3) * de acceleraþie 7. Maneta de şoc * 3. Întrerupãtor de aprindere 8. Pompã de aspiraþie 4. Poziþie de şoc maxim (1) * 9. Cablul demarorului * În funcþie de execuþie Opis delov Sl Ročica za plin 5. Srednji vmesni položaj 2. Zapora ročice za plin zračnega dušilca (2) * 3. Vžigalno stikal 6. Delovni položaj (3) * 4. Maksimalen položaj 7. Vzvod zračnega dušilca * zračnega dušilca (1) * 8. Sesalna črpalka 9. Zagonska vrv * Odvisno od izvedbe Fig. 19 Az alkatrészek ismertetése ábra 1. Gázkar 6. Üzemi helyzet (3) * 2. Gázkarrögzítõ 7. Szívatókar * 3. Gyújtáskapcsoló 8. Szívatópumpa 4. Teljes szívató helyzet (1) * 9. Indítókötél 5. Fél szívató, köztes helyzet (2) * Opis dijelova crt Poluga gasa 6. Radni položaj (3) 2. Utvrđivač poluge za gas 7. Poluga čoka * 3. Sklopka za paljenje 8. Usisna crpka 4. Puni položaj čoka (1) * 9. Uže startera 5. «Polu-čok» međupoložaj (2) * * Ovisno o modelu * Kiviteltõl függõen V

10 Fig. 24 Fig. 20 Fig. 25 R Fig. 21 Fig. 26 Az alkatrészek ismertetése ábra Fig Zsinórház 4. Pillanatindító gomb 2. Rugó 5. Bekattanó fogak 3. Zsinórorsó Opis czêœci rys Obudowa szpuli 4. Przycisk 2. Sprê yna 5. Zêby zatrzasku 3. Szpula Popis dílù obr Cívkové pouzdro 4. ukací knoflík 2. Pružina 5. Zaskakovací zuby 3. Cívka Fig. 23 NM

11 Popis dielov obr Cievkové puzdro 4. ukací gombík 2. Pružina 5. Zaskakovacie zuby 3. Cievka Descrierea pieselor componente Fig Carcasa bobinei 4. Buton de apãsare 2. Arc 5. Dinþi de fixare 3. Bobinã Opis delov Sl Ohišje tuljave 4. Pritisni gumb 2. Vzmet 5. Pritrdilni zobje 3. Tuljava Fig. 29 Opis dijelova crt Kućište svitka 4. Tipno dugme 2. Opruga 5. Uglavni zupci 3. Svitak Fig. 30 N Fig. 27 O O Fig. 31 P Fig. 28 Fig. 32 NN

12 Az alkatrészek ismertetése ábra 1. Szívatókar * 3. Levegõszûrõ 2. Csavar * Kiviteltõl függõen Opis czêœci rys DŸwignia ssania choke * 3. Filtr powietrza 2. Œruba G Zale nie od modelu Popis dílù obr Páčka sytiče (Choke) * 3. Vzduchový filtr 2. Šroub * Podle provedení Popis dielov obr Páčka sýtiča (Choke) * 3. Vzduchový filter 2. Skrutka * Pod¾a vyhotovenia Descrierea pieselor componente Fig Manetã de şoc * 3. Filtru de aer 2. Şurub * În funcþie de execuþie Opis delov Sl Vzvod zračnega dušilca * 3. Zračni filter 2. Vijak * Odvisno od izvedbe Opis dijelova crt Poluga čoka * 3. Zračni filtar 2. Vijak * Ovisno o modelu 2 0,63 mm Fig. 36 Fig. 37 Az alkatrészek ismertetése ábra Opis czêœci rys Popis dílù obr N N 1. Üresjárati fordulatszám 2. Gyújtógyertya szabályozó 1. Regulator liczby obrotów 2. Œwieca zapłonowa biegu jałowego 1. Regulátor volnobìžných 2. Zapalovací svíčka otáček Popis dielov obr Regulátor vo¾nobežných 2. Zapa¾ovacia sviečka otáčok Fig. 33 Fig. 34 Descrierea pieselor componente Fig regulator de turaþie pentru 2. bujie mers în gol Opis delov Sl Regulator števila vrtljajev 2. Vžigalna svečka pri prostem teku Opis dijelova crt Regulator brzine vrtnje 2. Svjećica za paljenje u praznom hodu Fig. 35 NO

13 A gépe típustábláján található összes adatot írja be az alábbi mezõbe. A típustáblát a motor közelében találja. Ezek az adatok nagyon fontosak a gép pótalkatrészeinek megrendeléséhez szükséges késõbbi azonosítás érdekében és a vevõszolgálat számára. AZ ÖN BIZTONSÁGA ÉRDEKÉBEN A GÉP HELYES HASZNÁLATA Ez a gép a következõ felhasználásokra alkalmas ebben a kezelési útmutatóban megadott leírásoknak és biztonsági utasításoknak megfelelõ használatra, házi és szabadidõ kertben való használatra, pázsitszegélyek és kisebb vagy nehezen hozzáférhetõ (pl. bokrok alatti) füves területek kaszálására, valamint vadnövények, bokrok és bozótok vágására. Ezeken túlmenõ használatra ez a gép nem engedélyezett. A felhasználó felel minden kárért, melyet harmadik személynek vagy azok tulajdonán okoz. A gépet csak a gyártó által kiszállított és elõírt mûszaki állapotban üzemeltesse. A gépen eszközölt önkényes változtatások kizárják a gyártó felelõsségét az ezekbõl eredõ károkért. BIZTONSÁGI UTASÍTÁSOK ÜZEMELTETÉS ELÕTT OLVASSON EL MINDEN UTASÍTÁST Gondosan olvassa végig ezeket az utasításokat. Ismerkedjen meg a gép kezelésével és alkalmazásával. Ne használja ezt a gépet, amennyiben fáradt vagy beteg, vagy ha alkohol, drogok illetve gyógyszerek hatása alatt áll. Gyerekek és 16 év alatti fiatalkorúak nem használhatják ezt a gépet. Mielõtt használja, ellenõrizze a gépet. Cserélje ki a sérült alkatrészeket. Ellenõrizze, hogy az üzemanyag nem folyte ki. Bizonyosodjék meg arról, hogy az összes kötõelem fel van szerelve és rögzítve van. A repedezett, lepattogzott vagy egyéb módon sérült kaszafejalkatrészeket cserélje ki. Bizonyosodjék meg arról, hogy a kaszafej elõírásszerûen van felszerelve és megfelelõen rögzítve van. Bizonyosodjék meg arról, hogy a kaszafej védõburkolata elõírásszerûen van felerõsítve és az ajánlott helyzetben található. Ezeknek az utasításoknak a figyelmen kívül hagyása a kezelõ és a körülállók sérüléseit és a gép megrongálódását okozhatják. Eredeti, 2,41 mm átmérõjû zsinórokat használjon csere esetén. Sose használjon fémerõsítésû zsinórt, huzalt, láncot, kötelet vagy hasonlót. Ezek elszakadhatnak és veszélyes lövedékekké válhatnak. Mindig legyen tudatában a fej, a kezek és lábak sérülésveszélyének. Nyomja meg a gázkart. Annak automatikusan nulla helyzetbe kell visszatérni. A gép üzemeltetése elõtt végezze el az összes beállítást vagy javítást. A vágási területet minden használat elõtt tisztítsa meg. Távolítsa el az összes olyan tárgyat, mint a kövek, üvegtörmelékek, szögek, huzalok vagy zsinór, amelyek kirepülhetnek, vagy amelyeket a kaszafej összekuszálhat. Távolítsa el a gyermekeket, körülállókat és állatokat a területrõl. Legalább 15 m-es körzetben tartsa távol a gyermekeket, körülállókat és állatokat; a körülállókra még mindig kockázatot jelent, hogy a kirepülõ tárgyak eltalálják õket. A körülállók viseljenek védõszemüveget. Amennyiben személy közeledik, azonnal állítsa le a motort és a kaszafejet. BIZTONSÁGI UTASÍTÁSOK A BENZINÜZEMÛ FÛNYÍRÓK RÉSZÉRE VIGYÁZAT: a benzin fokozottan tûzveszélyes, és a gõzei meggyújtáskor felrobbanhatnak. Tegye meg az alábbi óvintézkedéseket: A benzint csak külön erre tervezett és engedélyezett tartályokban tárolja. A kiöntött benzinnek ne adjon gyulladási lehetõséget. Csak akkor indítsa el a motort, ha a benzingõzök eltávoztak. Tankolás elõtt mindig állítsa le a motort és hagyja lehûlni. Sose távolítsa el a tartályzárat, és sose töltse fel a tartályt, amíg a motor forró. Sose használja a gépet a tartályzár fix felcsavarása nélkül. A tartályzárat lassan csavarja le, hogy a tartályban levõ nyomást lassan csökkentse. NP

14 BIZTONSÁGI UTASÍTÁSOK Tiszta, jól szellõztetett környezetben, a szabadban keverje be a benzint, ahol nincs szikra vagy láng. Csak lassan csavarja ki a tartályzárat, miután a motort leállította. Ne dohányozzon, miközben a benzint keveri vagy feltölti. A kiöntött benzint azonnal törölje le a géprõl. Legalább 10 m-re vigye el a gépet a feltöltés helyétõl, mielõtt a motort beindítja. Ne dohányozzon, és ügyeljen arra, hogy környezetében ne keletkezzen szikra ill. ne használjanak és nyílt lángot, miközben a benzint feltölti vagy a gépet használja. AZ ÜZEMELTETÉS KÖZBEN Sose indítsa el a gépet és sose hagyja járni, amennyiben zárt helységben vagy épületben tartózkodik. A kipufogógázok belégzése halálos lehet. Csak a szabadban használja a gépet. Viseljen védõszemüveget és hallásvédõt, ha a gépet használja. Poros munka során viseljen arc- vagy porvédõt. Hosszú ujjú ing viselése ajánlott. Viseljen vastag, hosszú nadrágot, csizmát és kesztyût. Ne viseljen könnyû öltözetet, rövidnadrágot, szandált és ne járjon mezítláb. Haját a válla fölé tûzze fel. A kaszafej védõlemeze legyen mindig felerõsítve, amennyiben a gépet fûnyíróként használja. Mindkét nyírózsinór legyen kihúzva az üzemeltetéshez és megfelelõ zsinórt helyezzen be. A nyírózsinórt ne húzza a védõlemez végén túl. A gépnek tengelykapcsolója van. A kaszafej üresjáratban leáll. Amennyiben nem áll le, akkor állíttassa be a gépet egy mûszerésszel a kereskedelmi partnerénél. Állítsa be a fogantyúrudat az Ön magasságának megfelelõen, hogy a gép jól álljon kezéhez. Ne érintse meg a gép kaszafejét. A gépet csak nappali fényben vagy megfelelõ mesterséges megvilágítás esetén használja. Kerülje el a téves beindítást. Legyen kész a gép kezelésére, ha meghúzza az indítózsinórt. A kezelõ és a gép indításkor stabil helyzetben legyen. Vegye figyelembe a 19. ábrát és az indításra/leállításra vonatkozó utasításokat. A gépet csak az elõirányzott célra használja. Ne nyúljon a géppel túl távolra. Mindig maradjon biztonságos helyzetben és egyensúlyban. Üzemeltetés közben folyamatosan mindkét kezével erõsen tartsa a gépet. A fogantyúrúd mindkét végét tartsa mindig erõsen. Az üzemeltetés során mindig használja a vállhevedert. Az összes mozgó alkatrésztõl tartsa távol kezeit, arcát és lábait. Ne érintse meg a kaszafejet, amíg az forog, és ne is próbálja meg azt leállítani. Ne nyúljon hozzá a motorhoz és a hangtompítóhoz. Ezek az alkatrészek használat közben nagyon forrók. Még rövid ideig a kikapcsolás után is forrók maradnak. Ne járassa gyorsabban a motort annál, mint ami a vágáshoz vagy fûnyíráshoz szükséges. Ne járassa motort magas fordulatszámon, ha nem vág vele. Mindig állítsa le a motort, ha a vágás elhúzódik, vagy Ön egyik helyrõl a másikra megy. Amennyiben idegen testet érint vagy elakad abban, úgy azonnal állítsa le a motort és ellenõrizze, hogy nem keletkeztek-e károk. Sohase használja a gépet laza vagy sérült alkatrészekkel. Állítsa meg és kapcsolja ki a motort a karbantartás, javítás elvégzéséhez vagy a kaszafej és egyéb vágószerszámok cseréjéhez. Javításhoz csak eredeti alkatrészeket használjon. Ezeket az alkatrészeket a kereskedelmi partnerénél kaphatja meg. Sohase használjon olyan alkatrészeket, tartozékokat vagy vágószerszámokat, amelyek nem engedélyezettek ehhez a géphez. Ezek a kezelõ komoly sérüléseit és a gépben keletkezõ károkat vonhatják maguk után. Ezenkívül a garanciája érvénytelenné válik. Tartsa tisztán a gépet és ügyeljen arra, hogy növénymaradványok vagy egyéb tárgyak ne halmozódjanak fel a kaszafej és a védõlemez között. A tûzveszély csökkentése érdekében, kérjük, cserélje ki a hibás hangtompítót és szikrafogót, és tisztítsa meg a motort és a hangtompítót fûtõl, levelektõl, a túlságosan sok piszoktól és koromrétegtõl. Minden javítást kizárólag szakmûhelyben végeztessen el. Üzemeltetési idõpont Vegye figyelembe a nemzeti/kommunális elõírásokat az üzemeltetési idõpont szempontjából (adott esetben érdeklõdjön az ezért felelõs hivatalban). NQ

15 BIZTONSÁGI UTASÍTÁSOK ÜZEMELTETÉS VÁGÓLAPPAL Kérjük, hogy a gép üzemeltetése elõtt pontosan olvassa el az összes biztonsági utasítást. A fogantyúrúd mindig a kezelõ és a kaszafej között legyen. SOHASE vágjon vágólappal a talajfelszín fölött 75 cm-es vagy ennél nagyobb magasságban. Visszalökés léphet fel, amennyiben a forgó penge egy olyan tárgyhoz ér, amely nem vágható el azonnal. A reakcióerõ elég erõs lehet ahhoz, hogy a gépet és/vagy a kezelõt bármely irányba ellökje, és adott esetben az elveszítse az ellenõrzést a gép fölött. Figyelmeztetés nélkül léphet fel visszalökés, ha a penge beakad, beszorul vagy leblokkol. Ez könnyen megtörténhet olyan területen, ahol a vágandó anyag nehezen látható. Ne vágjon a bozótvágó késsel 12,7 mm-nél vastagabb bozótot. Ellenkezõ esetben erõs visszalökések léphetnek fel. Ne próbálja megérinteni vagy megállítani a pengét, miközben az forog. A még forgó penge sérüléseket okozhat a motor leállítása vagy a gázkar elengedése után is. Tartsa erõsen a gépet, amíg a penge teljesen meg nem áll. Ne járassa a motort magas fordulatszámon, ha nem vág vele. Amennyiben idegen testet érint vagy elakad abban, úgy azonnal állítsa le a motort és ellenõrizze, hogy nem keletkeztek-e károk. Javíttassa ki a sérüléseket, mielõtt a gépet újból használja. Ne használja a gépet elhajlott, repedezett vagy életlen pengével. Az elhajlott, megvetemedett, repedezett vagy törött pengéket dobja ki. Ne köszörülje a vágólapot. A köszörült pengecsúcsok az üzemeltetés során letörhetnek. Ennek komoly sérülések lehetnek a következményei. Cserélje ki a vágólapot. Szokatlanul erõs rezgések esetén AZONNAL kapcsolja ki a motort. A rezgések problémákat jeleznek. Alaposan ellenõrizze az egyes csapszegeket, anyákat vagy egyéb sérüléseket, mielõtt újra dolgozik. Amennyiben szükséges, javítsa meg vagy cserélje ki az érintett alkatrészeket. AZ ÜZEMELTETÉS UTÁN Háztartási tisztítószerrel tisztítsa meg a vágólapokat, hogy minden maradványt eltávolítson. Olajozza be a pengét gépolajjal, hogy védje a rozsdától. Jól tárolja le és zárja el a vágólapokat, hogy a pengét védje a sérülésektõl vagy az illetéktelen használattól. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK Amíg benzin van a tartályban, sohase tárolja a gépet olyan épületben, ahol a gõzök szikrával vagy nyílt lánggal érintkezhetnek. Szállítás vagy tárolás elõtt hagyja kihûlni a motort. A szállításhoz jól rögzítse ki a gépet. A gépet száraz, lezárt vagy magas helyen tárolja, hogy az illetéktelen használatot vagy a sérüléseket elkerülje. Tartsa távol a gépet gyermekektõl. Sohase locsolja vagy öntse le a gépet vízzel vagy egyéb folyadékokkal. Tartsa szárazon, tisztán és pormentesen a fogantyúrudat. Minden használat után tisztítsa meg, vegye figyelembe a tisztításra és tárolásra vonatkozó utasításokat. Õrizze meg ezt a kezelési utasítást. Olvassa gyakran és használja más kezelõk betanítására. Amennyiben valakinek kölcsönadja ezt a gépet, úgy adja kölcsön ezt a kezelési utasítást is. JÓL ÕRIZZE MEG EZT A KEZELÉSI UTASÍTÁST NR

16 BIZTONSÁGI UTASÍTÁSOK BIZTONSÁGI- ÉS NEMZETKÖZI SZIMBÓLUMOK Ez a kezelési utasítás ismerteti azokat a biztonsági- és nemzetközi szimbólumokat és piktogramokat, amelyek ezen a gépen elõfordulhatnak. Olvassa el a felhasználói kézikönyvet, hogy megismerkedjen az összes biztonsági-, szerelési-, üzemeltetési- és javítási utasítással. SZIMBÓLUM JELENTÉS BIZTONSÁGI ÉS FIGYELMEZTETÕ SZIMBÓLUM Veszélyt, figyelmeztetést vagy elõvigyázatossági okot jeleznek. Egyéb szimbólumokkal vagy piktogramokkal együtt használhatók. A KEZELÉSI UTASÍTÁS ELOLVASÁSA Az üzemeltetési elõírások és óvintézkedések be nem tartásának komoly sérülések lehetnek a következményei. A gép elindítása vagy üzemeltetése elõtt olvassa el a kezelési utasítást. VÉDÕSZEMÜVEG ÉS FÜLVÉDÕ VISELÉSE FIGYELEM: a kirepülõ tárgyak súlyos szemsérüléseket és a túl nagy zaj halláskárosodást okozhat. A gép üzemeltetése során viseljen védõszemüveget és fülvédõt. FEJVÉDÕ VISELÉSE FIGYELEM: a leesõ tárgyak súlyos fejsérüléseket okozhatnak. A gép üzemeltetése során viseljen fejvédõt. KÖRÜLÁLLÓK TÁVOL TARTÁSA FIGYELEM: minden körülállót, különösen a gyermekeket, továbbá a háziállatokat legalább 15 m-re távol kell tartani a munkaterülettõl. BENZIN A benzinkeverékhez mindig tiszta és friss ólommentes benzint használjon. OLAJ A benzinkeverékhez csak a kezelési utasítás szerint engedélyezett olajat használjon. A KIREPÜLÕ TÁRGYAK ÉS FORGÓ GÉPRÉSZEK SÚLYOS SÉRÜLÉSEKET OKOZHATNAK FIGYELEM:=ne használja a gépet, ha a kaszafej védõburkolata nincs helyesen felszerelve. Tartsa magát távol a forgó zsinórtól és vágólaptól. NS

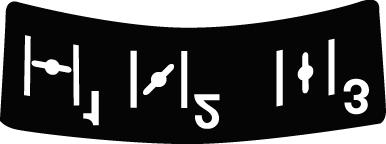

17 BIZTONSÁGI UTASÍTÁSOK SZIMBÓLUM JELENTÉS I 0 GYÚJTÁSKAPCSOLÓ BE / START / ÜZEMELTETÉS GYÚJTÁSKAPCSOLÓ KI vagy STOP FIGYELMEZTETÉS FORRÓ FELÜLETRE Ne érintse meg a forró hangtompítót, hajtómûvet vagy hengert. Megégetheti magát. Ezek az alkatrészek az üzemeltetés révén rendkívül forróvá válnak, és rövid ideig még a gép leállítása után is forrók maradnak. ÉLES PENGE FIGYELEM: éles penge a védõburkolaton, valamint éles vágólap. A komoly sérülések elkerülése érdekében ne érintse meg a pengét. SZÍVATÓ BEÁLLÍTÁSA 1 TELJES SZÍVATÓ indítási helyzet. 2 FÉL SZÍVATÓ köztes helyzet. 3 Üzemi helyzet. MAXIMÁLIS FORDULATSZÁM Ne járassa a gépet a maximális fordulatszámnál nagyobb fordulattal. LÁBVÉDÕ ÉS KESZTYÛ VISELÉSE A gép üzemeltetése során viseljen strapabíró csizmát és munkakesztyût. NT

18 SZERELÉSI UTASÍTÁS A FOGANTYÚRÚD FELSZERELÉSE ÉS BEÁLLÍTÁSA 1. Helyezze a fogantyúrudat a felsõ és középsõ szorító közé (1. ábra). 2. Fogja össze a három alkatrészt, és a négy (4) csavart a felsõ szorítón keresztül csavarja be a középsõ szorítóba. MEGJEGYZÉS: a felsõ és középsõ szorító furatai csak elõírásszerû szerelés esetén illeszkednek egymáshoz. 3. A szorítókat és a fogantyúrudat a csõtengelyen keresztül fogja hozzá az alsó szorítóhoz. 4. Az alsó szorító mélyedéseiben egy ujjal tartsa meg a hatlapú anyák mindegyikét. A csavarokat egy nagy keresztcsavarhúzó segítségével részben csavarja be. A csavarokat csak akkor húzza meg, ha a fogantyúrudat megfelelõen beállította. 5. Tartsa a gépet üzemi helyzetben (20. ábra) és hozza a fogantyúrudat olyan állásba, amely az Ön számára a legjobb fogást teszi lehetõvé. 6. Egyenletesen húzza meg a csavarokat a tartóban mindaddig, amíg a fogantyúrudat erõsen nem tartják. A VÁLLHEVEDER FELERÕSÍTÉSE ÉS BEÁLLÍTÁSA 1. A hevedert húzza át a csaton (3. ábra). 2. A vállhevedert vegye át a fején, és a párnázást helyezze a vállára. 3. A vállheveder gyorszárját kapcsolja be a fémtartóba (4. ábra). A hevedert állítsa be kényelmes hosszúságúra. AZ EZ-LINK RENDSZER HASZNÁLATA MEGJEGYZÉS: a vágószerszámok felszerelésének és leszerelésének megkönnyítése céljából tegye a gépet földre vagy munkapadra. A kaszafej vagy egyéb vágószerszámok leszerelése 1. A vágószerszám leoldásához forgassa balra a csavaros szorítót (7. ábra). 2. Nyomja meg és tartsa bent a kioldógombot (7. ábra). 3. Jól tartsa meg a felsõ csõtengelyt, és a kaszafejet vagy egyéb vágószerszámot egyenesen húzza ki az EZ-Link tengelykapcsolóból (8. ábra). A kaszafej felszerelése 1. A vágószerszám leoldásához forgassa balra a csavaros szorítót (7. ábra). 2. Jól tartsa meg a vágószerszámot és egyenesen csúsztassa bele az EZ-Link tengelykapcsolóba (8. ábra). MEGJEGYZÉS: a kioldógomb központosítása a vezetõvájattal könnyebbé teszi a beszerelést (7. ábra). 3. A rögzítéshez forgassa jobbra a csavaros szorítót (9. ábra). Üzemeltetés elõtt gyõzõdjön meg arról, hogy a csavaros szorító szilárdan áll. A KASZAFEJ VÉDÕLEMEZÉNEK ELTÁVOLÍTÁSA ÉS FELSZERELÉSE Amennyiben a gépet bozótvágóként (vágólappal) használja, a kaszafej védõlemezét el kell távolítani. Távolítsa el a kaszafej védõlemezét a védõlemeztartóról azáltal, hogy a három (3) csavart egy lapos csavarhúzó segítségével eltávolítja (10. ábra). Az alkatrészeket késõbbi használat érdekében õrizze meg. Amennyiben a gépet fûnyíróként használja, a kaszafej védõlemezét fel kell szerelni. Szerelje fel a kaszafej védõlemezét a védõlemeztartóra azáltal, hogy a három (3) csavart egy lapos csavarhúzó segítségével becsavarja. A csavarokat húzza meg erõsen (10. ábra). A KASZAFEJ LEVÉTELE ÉS A VÁGÓLAP FELSZERELÉSE MEGJEGYZÉS:=a vágólap vagy a kaszafej felszerelésének és leszerelésének egyszerûbbé tételéhez tegye a gépet földre vagy munkapadra. A kaszafej leszerelése 1. A tengelypersely furatát hozza egy vonalba a biztosítórúd nyílásával, és a biztosítórudat vezesse a tengelypersely furatába (11. ábra). 2. A biztosítórudat a gép szára (csõtengelye) mellé szorítva tartsa meg helyzetében (12. ábra). 3. Miközben a biztosítórudat tartja, távolítsa el a kaszafejet azáltal, hogy az óramutató járásával megegyezõ irányban lecsavarja a meghajtótengelyrõl (13. ábra). A kaszafejet õrizze meg késõbbi használat érdekében. NU

19 SZERELÉSI UTASÍTÁS A vágólap felszerelése 4. Távolítsa el a kaszafej védõlemezét. Lásd a kaszafej védõlemezének eltávolítása és felszerelése bekezdést. 5. Helyezze fel a vágólapot a meghajtótengelyre (14. ábra). 6. Központosítsa a vágólapot a meghajtótengely házán (14. ábra). 7. Bizonyosodjék meg arról, hogy a vágólap központos és a meghajtótengely házához viszonyítva síkban áll. 8. A tengelypersely furatát hozza egy vonalba a biztosítórúd nyílásával, és a biztosítórudat vezesse a tengelypersely furatába (11. ábra). 9. A nyomótárcsát és anyát helyezze a meghajtótengelyre (14. ábra). Ellenõrizze, hogy a penge elõírásszerûen vane felszerelve. 10. Az "óramutató járásával ellentétes irányban" húzza meg az anyát, miközben a biztosítórudat tartja (15. ábra). Meghúzási nyomaték 37 Nm Amennyiben nem rendelkezik nyomatékkulccsal, forgassa az anyát a nyomótárcsa ellenében mindaddig, amíg az szilárdan nem ül a tengelyperselyen. Ellenõrizze, hogy a penge elõírásszerûen van-e felszerelve és azután forgassa tovább az anyát 1 / 4 1 / 2 fordulattal az "óramutató járásával ellentétes irányban" (15. ábra). 11. Vegye ki a biztosítórudat a biztosítórúd nyílásából. A VÁGÓLAP LEVÉTELE ÉS A KASZAFEJ FELSZERELÉSE A vágólap leszerelése 1. A tengelypersely furatát hozza egy vonalba a biztosítórúd nyílásával, és a biztosítórudat vezesse a tengelypersely furatába (11. ábra). 2. A biztosítórudat a gép szára (csõtengelye) mellé szorítva tartsa meg helyzetében (12. ábra). 3. Miközben tartja a biztosítórudat, lazítsa meg a pengén az anyát azáltal, hogy csavarkulcs vagy dugókulcs segítségével az óramutató járásával megegyezõ irányban forgatja (16. ábra). 4. Vegye le az anyát, a nyomótárcsát és a pengét. Biztonságos helyen õrizze meg együtt az anyát és a pengét késõbbi használat érdekében. Gyermekek számára hozzáférhetetlen helyen õrizze ezeket. A kaszafej felszerelése 5. A tengelypersely furatát hozza egy vonalba a biztosítórúd nyílásával, és a biztosítórudat vezesse a tengelypersely furatába (11. ábra). Helyezze fel a nyomótárcsát a meghajtótengelyre lapos felületével a meghajtótengely háza felé (13. ábra). Forgassa a kaszafejet az óramutató járásával ellentétes irányban a meghajtótengelyen. Húzza meg erõsen. MEGJEGYZÉS:=a nyomótárcsát az ábrázolt helyzetben kell a meghajtótengelyre felszerelni annak érdekében, hogy a kaszafej elõírásszerûen mûködjön. 6. Vegye ki a biztosítórudat. 7. Szerelje fel a kaszafej védõlemezét. Lásd a kaszafej védõlemezének eltávolítása és felszerelése bekezdést. NV

20 OLAJ- ÉS ÜZEMANYAG-AJÁNLÁSOK OLAJMINÕSÉGRE VONATKOZÓ AJÁNLÁSOK Csak minõségi olajat használjon, mégpedig kétütemû, léghûtéses motorokhoz ajánlott API TC (TSC-3) minõségi osztályút. A kétütemû motorok számára készült olajat utasítás szerinti tartályban keverje össze, 1:40 (2,5 %). BENZINMINÕSÉGRE VONATKOZÓ AJÁNLÁSOK Mindig tiszta, friss ólommentes benzint használjon. AZ OLAJ ÉS BENZIN ÖSSZEKEVERÉSÉRE VONATKOZÓ UTASÍTÁSOK A gép rendellenes járásának régi és/vagy helytelenül összekevert üzemanyag a fõ oka. Csak tiszta, friss ólommentes benzint használjon. Pontosan tartsa be a helyes benzin/olaj keverékre vonatkozó utasításokat. Elõírásszerû keveréket kétütemû motorolajból és ólommentes benzinbõl, 1:40 (2,5 %) készítsen. Ne közvetlenül az üzemanyagtartályban végezze a keverést. KEZELÉSI UTASÍTÁS A MOTOR INDÍTÁSA MEGJEGYZÉS: a motor az Advanced Starting Technology rendszert (rugóval segített indítási folyamat) használja, miközben az indítás során az energiafogyasztás lényegesen csökken. Mindaddig húzogassa az indítókötelet, amíg a motor önállóan (rugóval támogatva) elindul. Nem szükséges hevesen rángatni az indítókötelet nincs erõs ellenállás húzáskor. Kérjük, vegye figyelembe, hogy az indítási módszer teljesen eltér (és sokkal könnyebb) az Ön által megszokottól. 1. Keverje össze a benzint (Otto-motor üzemanyag) olajjal. A tartályt töltse fel keverékkel. Lásd az olaj és benzin összekeverésére vonatkozó utasításokat. 2. Állítsa a kapcsolót BE pozícióba [I] (17. ábra). TIPP: a gép indításakor, amennyiben hosszabb ideig nem használta (vagy vadonatúj, vagy nehezen indítható), nyomja meg a szívatópumpát 20-szor. 3. Lassan és teljesen nyomja be 10-szer a szívatópumpát. Az üzemanyagnak meg kell jelenni a pumpában (18. ábra). Ellenkezõ esetben nyomja meg újra háromszor, vagy tartsa nyomva mindaddig, amíg az üzemanyag megjelenik. Szívatókarral ellátott gépeknél 4. A szívatókar N-es pozícióban (18. ábra). TIPP: megjegyzés: ügyeljen arra, hogy az indító beugorjon az (1) pozícióba. 5. A gép a talajon, mûködtesse a gázkart, és a kapcsolókart tartsa lenyomva. Húzza meg háromszor az indítókötelet (19. ábra). 6. A szívatókar 2-es pozícióban (18. ábra). 7. Kontrollált és folyamatos mozgással húzza meg az indítókötelet 1-5 alkalommal a motor beindításához (19. ábra). 8. Nyomja meg a gázkart, hogy a motor másodperc alatt felmelegedjen. MEGJEGYZÉS:=alacsony hõmérséklet esetén a motornak hosszabb idõre van szüksége a felmelegedéshez és a maximális sebesség eléréséhez. MEGJEGYZÉS: a gép akkor melegedett fel megfelelõen, ha a motor késedelem nélkül gyorsul. 9. Amikor a motor felmelegedett, állítsa a szívatókart 3-as pozícióba (18. ábra). A gép ekkor üzemkész. AMENNYIBEN... a motor akadozik, állítsa vissza a szívatókart 2-es pozícióba (18. ábra) és hagyja tovább felmelegedni. AMENNYIBEN... a motor nem indul be, ismételje meg a 3 7 lépéseket. AMENNYIBEN... Nem szükséges a szívatót használni forró motor indításakor. Állítsa a kapcsolót BE pozícióba [I] és a szívatókart 2-es pozícióba. AMENNYIBEN... A szívatókart állítsa 3-as pozícióba, ha az indítási kísérletkor a motor megszívta magát. Nyomja meg a gázkart. Rántsa meg erõsen az indítókötelet. A motor 3 (három) 8 (nyolc) kísérlet után el kell, hogy induljon. Szívatókar nélküli gépeknél 4. Kontrollált és folyamatos mozgással húzza meg az indítókötelet, míg a motor el nem indul (19. ábra). MEGJEGYZÉS: Az indítási folyamatnál nem szabad mûködtetni a gázkart. 5. A motor indítása után várjon másodpercet, mielõtt mûködtetné a gázkart. AMENNYIBEN... nem indul be a motor, ismételje meg az indítási folyamatot. MOTOR MEGÁLLÍTÁSA 1. Vegye le a kezét a gázkarról (17. ábra). Hagyja a motort üresjáratban kihûlni. 2. Kapcsolja a gyújtáskapcsolót STOP (O) pozícióba (17. ábra). OM

21 KEZELÉSI UTASÍTÁS A FÛNYÍRÓ MEGFOGÁSA Mielõtt használja a gépet, álljon üzemeltetési helyzetbe (20. ábra). Ellenõrizze a következõket: A kezelõ védõszemüveget és megfelelõ ruházatot visel. A vállheveder megfelelõ magasságba van beállítva. A fogantyúrúd úgy van beállítva, hogy kézzel meg tudja fogni anélkül, hogy a karjait ki kellene nyújtani. A gép derékmagasság alatt van. A kaszafejet párhuzamosan tartsa a talajhoz képest, hogy a vágandó növények könnyen elérhetõk legyenek anélkül, hogy elõre kellene hajolni. A NYÍRÓZSINÓR HOSSZÁNAK BEÁLLÍTÁSA A kaszafej pillanatindító gombjának segítségével a motor leállítása nélkül szabaddá tehetõ a nyírózsinór. Abból a célból, hogy több zsinórt tegyen szabaddá, könnyedén ütköztesse a kaszafejet a talajhoz (21. ábra), miközben a fûnyírót nagyobb sebességgel járatja. MEGJEGYZÉS:=a nyírózsinór mindig maximális hosszúságú legyen. A zsinór szabaddá tétele annál nehezebb, minél rövidebb a nyírózsinór. A fej minden egyes ütköztetésekor mintegy 25 mm nyírózsinór válik szabaddá. A kaszafej védõlemezén elhelyezett penge vágja vissza a zsinórt a megfelelõ hosszúságra, amennyiben túl sok zsinór vált szabaddá. Az a legjobb, ha a pillanatindító gombot csupán a talajhoz vagy keményebb földfelülethez ütközteti. Amennyiben a nyírózsinórt magas fûben próbálja szabaddá tenni, lefojthatja a motort. Mindig teljesen kinyújtva tartsa a nyírózsinórt. A zsinór szabaddá tétele annál nehezebb, minél rövidebb a nyírózsinór. MEGJEGYZÉS: a pillanatindító gombot ne vezesse a talajon. A zsinór az alábbiak miatt szakadhat el: összekuszálódás idegen testekkel normál anyagkifáradás vastag szárú gyomnövény vágásának megkísérlése falakhoz, kertkerítésekhez stb. csapódás ÖTLETEK A LEGJOBB FÛNYÍRÁSI EREDMÉNYEK ÉRDEKÉBEN A kaszafejet tartsa párhuzamosan a talajjal. Csak a zsinór csúcsával vágjon, különösen falak mentén. Abban az esetben, ha nemcsak a zsinór csúcsával nyírja a füvet, csökken a vágóképesség és a motort túlterhelheti. A 20 cm feletti füvet felülrõl lefelé haladva kis fokozatokban vágja, hogy a zsinór idõ elõtti elhasználódását és a motorellenállást elkerülje. Amennyiben lehetséges, balról jobbra nyírja a füvet. Jobbra nyírás esetén javul a gép vágóképessége. A fûnyesedéket ekkor elhajítja a kezelõtõl. A fûnyírót lassan mozgassa a kívánt magasságban a vágási területen befelé és kifelé. Vagy elõre és hátra, vagy oldalról oldalra haladjon. Rövidebb darabok vágásával jobb eredményeket ér el. Csak akkor nyírjon füvet és gyomokat, ha szárazak. A nyírózsinór élettartama a következõktõl függ: az elõbb felsorolt nyírási ötletek elfogadásától; a vágandó növényektõl; és hogy hol vágja azokat. Például a zsinór gyorsabban kopik egy ház falánál való fûnyírás esetén, mint egy fa körüli fûnyíráskor. DEKORATÍV FÛNYÍRÁS Dekoratív fûnyírási eredményt kap, amennyiben az összes növényt levágja a fák, oszlopok, sövények stb. körül. Fordítsa el az egész gépet úgy, hogy a kaszafej 30 - os szögben álljon a talajhoz képest (22. ábra). ÜZEMELTETÉS VÁGÓLAPPAL Kérjük, hogy a gép használata elõtt álljon üzemeltetési helyzetbe (20. ábra). Lásd A fûnyíró megfogása. Ötletek a vágólappal való üzemeltetéshez: Ütemesen vágjon: Helyezkedjen el biztonságosan és kényelmesen a talajon. Adjon teljes gázt, mielõtt a vágandó területre megy. A penge teljes gáz esetén maximális vágóerõvel rendelkezik és ezért nem szorul be túl könnyen, nem akad meg, vagy nem következik be a penge törése, amelyeknek a kezelõ és egyéb személyek súlyos sérülései lehetnek a következményei. Úgy végezze a vágást, hogy közben felsõ testrészét balról jobbra fordítja. Mindig engedje el a gázkart és állítsa vissza üresjáratba a motort, ha nem végez vágást. Forgassa a gépet ugyanabba az irányba, amelyben a penge vág. Ez elõsegíti a vágást. Visszalendítés után tegyen egy vagy több lépést a következõ vágási terület felé, és ott ismét helyezkedjen el biztonságosan. A penge egy második vágólappal is el van látva, amelyet akkor tud használni, ha leszereli a pengét, átfordítja és újból felszereli. Tartsa be a következõ utasításokat, hogy csökkentse a növények pengére csavarodásának a lehetõségét: Teljes gázzal végezze a vágást. Jobbról bal felé lendítse a kaszát a vágandó növénybe (23. ábra). Kerülje ki az éppen levágott növényeket a visszalendítés során. ON

22 KARBANTARTÁS ÉS JAVÍTÁS A NYÍRÓZSINÓR BESZERELÉSE Mindig Ø 2,41 mm átmérojû zsinórt használjon. Amennyiben az itt megadottól eltérõ zsinórt használ, a motor túlhevülhet vagy elakadhat. A nyírózsinórt két módon cserélheti ki. Új zsinór feltekercselése a zsinórorsóra Egy elõre feltekercselt orsó beszerelése A zsinórorsó feltekercselése 1. Tartsa egyik kezében a zsinórházat és a pillanatindító gombot csavarja le jobbra (24. ábra). Ellenõrizze, hogy a csapszeg szabadon mozgatható a pillanatindító gombban. A sérült pillanatindító gombot cserélje ki. 2. Vegye ki a zsinórorsót a zsinórházból (24. ábra). 3. Távolítsa el a rugót a zsinórorsóról (24. ábra). 4. Tiszta törlõruhával tisztítsa meg a zsinórorsót, a rugót, a tengelyt, és a zsinórház belsejét (25. ábra). 5. Ellenõrizze a zsinórorsón és zsinórházban levõ bekattanó fogak kopását (26. ábra). Amennyiben szükséges, sorjázza le vagy cserélje ki a zsinórorsót és a zsinórházat. 6. Vegyen megközelítõen 15 m új nyírózsinórt, készítsen hurkot két egyforma hosszúságú véggel. A végeket fûzze be a zsinórorsóba a két furat egyikén keresztül (27. ábra). Húzza a zsinórt a zsinórorsón keresztül úgy, hogy a hurok a lehetõ legkisebb legyen. MEGJEGYZÉS: mindig helyes hosszúságú nyírózsinórt használjon a gépbe való beszerelésnél. A zsinór esetleg nem megfelelõen válik szabaddá, ha túlságosan hosszú. 7. A zsinórvégeket egyenletesen erõsen és szorosan tekercselje fel a zsinórorsóra (28. ábra). A zsinórt a zsinórorsón megadott irányba tekercselje fel. Mutatóujját tartsa a két zsinór között, hogy megakadályozza az átfedést. A zsinór végei ne kerüljenek egymás fölé. MEGJEGYZÉS: a zsinór másik irányba való felcsévélése a kaszafej nem megfelelõ futását okozza. 8. A zsinór végeit helyezze be a két rögzítõ horonyba (29. ábra). 9. Helyezze be a rugót a zsinórorsóba. A zsinór végeit fûzze keresztül a zsinórházban levõ szemeken, és a zsinórorsót helyezze a zsinórházba (30. ábra). Nyomja össze a zsinórorsót és a zsinórházat. Fogja meg a zsinórorsót és zsinórházat, és húzza meg erõsen a zsinór végeit, hogy kihúzza azokat a zsinórorsó rögzítõ hornyaiból. MEGJEGYZÉS: a rugót fel kell szerelni a zsinórorsóra, mielõtt a kaszafejet ismét összeszereli. 10. A zsinórorsót tartsa megfelelõ helyzetben és a pillanatindító gombot balra tekerve szerelje fel. Húzza meg erõsen. Egy elõre feltekercselt orsó beszerelése 1. Tartsa egyik kezében a zsinórházat és a pillanatindító gombot csavarja le jobbra (24. ábra). Ellenõrizze, hogy a csapszeg szabadon mozgatható a pillanatindító gombban. A sérült pillanatindító gombot cserélje ki. 2. Vegye ki a régi zsinórorsót a zsinórházból (24. ábra). 3. Távolítsa el a rugót a régi zsinórorsóról (24. ábra). 4. Helyezze be a rugót az új zsinórorsóba. MEGJEGYZÉS: a rugót fel kell szerelni a zsinórorsóra, mielõtt a kaszafejet ismét összeszereli. 5. A zsinór végeit fûzze keresztül a zsinórházban levõ szemeken (30. ábra). 6. Az új zsinórorsót helyezze a zsinórházba. Nyomja össze a zsinórorsót és a zsinórházat. Fogja meg a zsinórorsót és zsinórházat, és húzza meg erõsen a zsinór végeit, hogy kihúzza azokat a zsinórorsó rögzítõ hornyaiból. 7. A zsinórorsót tartsa megfelelõ helyzetben és a pillanatindító gombot balra tekerve szerelje fel. Húzza meg erõsen. A LEVEGÕSZÛRÕ KARBANTARTÁSA A levegõszûrõ-/hangtompító-burkolatot eltávolítása 1. Állítsa a szívatókart (amennyiben rendelkezésre áll) fél szívató helyzetbe (2). MEGJEGYZÉS: a szívatókart a levegõszûrõ-/hangtompítóburkolat eltávolításához fél szívató helyzetbe (2) kell állítani (31. ábra). 2. Távolítsa el a négy (4) csavart, amelyek a levegõszûrõ-/ hangtompító-burkolatot rögzítik 3. (31. ábra). Használjon lapos csavarhúzót vagy T-20 Torx csavarhúzó betétet. 4. Húzza le a burkolatot a motorról. Tisztítsa ki a légszûrõt A levegõszûrõt minden tíz üzemóra után tisztítsa ki és olajozza meg. Ez fontos része a karbantartásnak. A levegõszûrõ hiányos karbantartása miatt ELÉVÜL a szavatosság (garancia). 1. Távolítsa el a levegõszûrõ-/hangtompító-burkolatot. Lásd levegõszûrõ-/hangtompító-burkolat eltávolítása. 2. Távolítsa el a levegõszûrõ-/hangtompító-burkolat mögötti levegõszûrõt. (32. ábra). 3. Mossa ki a szûrõt vízzel és tisztítószerrel (33. ábra). Jól öblítse ki a szûrõt. A fölösleges vizet nyomja ki. Hagyja teljesen megszáradni. 4. A szûrõt finoman kenje be tiszta olajjal (34. ábra). 5. Nyomkodja meg a szûrõt, hogy az olaj szétoszoljon és a fölösleges olaj eltávozzon (35. ábra). 6. Szerelje be ismét a levegõszûrõt a levegõszûrõ-/ hangtompító-burkolatba (32. ábra). MEGJEGYZÉS: a gép levegõszûrõ és levegõszûrõ-/ hangtompító-burkolat nélküli használata esetén ELÉVÜL a szavatosság (garancia). OO

23 KARBANTARTÁS ÉS JAVÍTÁS A LEVEGÕSZÛRÕ-/HANGTOMPÍTÓ-BURKOLAT FELSZERELÉSE 1. A karburátor és hangtompító mögötti alkatrészeken keresztül helyezze fel a levegõszûrõ-/hangtompítóburkolatot. MEGJEGYZÉS: a szívatókart a levegõszûrõ-/hangtompítóburkolat felszereléséhez FÉL szívató helyzetbe (2) kell állítani (31. ábra). 2. Helyezze be a négy (4) csavart a levegõszûrõ-/ hangtompító-burkolat furataiba (31. ábra) és húzza meg õket. Használjon lapos csavarhúzót vagy T-20 Torx csavarhúzó betétet. Ne húzza meg erõsen. A KARBURÁTOR BEÁLLÍTÁSA A motor üresjáratát a levegõszûrõ-/hangtompító-burkolaton keresztül tudja beállítani (36. ábra). MEGJEGYZÉS: gondatlan beállítások esetén a gép erõsen megrongálódhat. A karburátor beállításait arra jogosult vevõszolgálati személy végezze el. Az üzemanyag-keverék ellenõrzése Régi és/vagy helytelenül kevert üzemanyag az oka általában annak, hogy a gép nem elõírásszerûen jár. Ürítse ki a tartályt és töltse fel friss, elõírásszerûen kevert üzemanyaggal, mielõtt bármiféle beállításokat végez. Lásd olaj- és üzemanyagajánlások. Tisztítsa ki a légszûrõt A levegõszûrõ állapota a gép üzemeltetése tekintetében fontos. Az elszennyezõdött levegõszûrõ akadályozza a légáramot és megváltoztatja a levegõ-/üzemanyag-keveréket. Ezt gyakran összetévesztik a hibás karburátorbeállítással. Ellenõrizze a levegõszûrõ szennyezõdöttségét, mielõtt beállítja az üresjárati csavart. Lásd a levegõszûrõ karbantartása. Az üresjárati fordulatszám szabályozó beállítása Miután ellenõrizte az üzemanyag-keveréket és kitisztította a levegõszûrõt, és a motor még mindig nem jár elõírásszerûen üresjáratban, úgy állítsa be az üresjárati fordulatszámszabályozót a következõk szerint. 1. Indítsa el a motort és körülbelül 2 3 percen keresztül magas fordulatszámon hagyja bemelegedni. 2. A gázkart engedje el és a motort hagyja üresjáratban futni. Amennyiben a motor leáll, úgy helyezzen be egy kis lapos csavarhúzót a levegõszûrõ-/hangtompító-burkolat furatába (36. ábra). Fordítsa el az üresjárati fordulatszámszabályozót mindig nyolcad fordulattal jobbra (igény szerint) mindaddig, amíg a motor nyugodtan nem fut. MEGJEGYZÉS: a kaszafej nem foroghat, amikor a motor üresjáratban fut. 3. Amennyiben a kaszafej forog, miközben a motor üresjáratban fut, fordítsa el az üresjárati fordulatszámszabályozót mindig nyolcad fordulattal balra (igény szerint), hogy az üresjárati fordulatszámot csökkentse. Az üzemanyag-keverék ellenõrzése, a levegõszûrõ kitisztítása és az üresjárati fordulatszám-szabályozó beállítása a legtöbb motorproblémát kiküszöböli. Amennyiben nem, és: a motor nem jár nyugodtan, a motor gyorsítás közben akadozik vagy lefullad, a motor teljesítménye csökkent, akkor állíttassa be a karburátort arra jogosult vevõszolgálati személlyel. A GYÚJTÓGYERTYA CSERÉJE Champion RDJ7Y gyújtógyertyát (vagy azzal egyenértékû gyújtógyertyát) használjon. A megfelelõ elektródatávolság 0,63 mm. A gyújtógyertyát 50 üzemóránként vegye ki és ellenõrizze az állapotát. 1. Állítsa le a motort és hagyja kihûlni. A gyújtókábelt fogja meg erõsen, és a kupakot húzza le a gyújtógyertyáról. 2. A gyújtógyertyát megkerülve távolítsa el a szennyezõdést. Lazítsa meg a gyújtógyertyát a hengerfejben azáltal, hogy balra elcsavarja. 3. A repedt, kormos vagy szennyezett gyújtógyertyát cserélje ki. Állítsa be az elektródatávolságot 0,63 mm-re egy hézagmérõ segítségével (37. ábra). 4. A helyes elektródatávolságú gyújtógyertyát szerelje be a hengerfejbe. A meghúzási nyomaték 12,3 13,5 Nm. Ne húzza meg erõsen. TISZTÍTÁS A gép külsõ részének tisztításához egy kis kefét használjon. Ne használjon erõs tisztítószert. A háztartási tisztítószerek, amelyek aromás olajokat tartalmaznak, mint a fenyõolaj vagy citrom, valamint az olyan oldószerek, mint a kerozin, károsíthatják a plasztik házat és a markolatot. A nedves helyeket puha törlõruhával törölje meg. TÁROLÁS Sohase tárolja a gépet üzemanyaggal a tartályában, vagy olyan helyen, ahol a gõzök szikrával vagy nyílt lánggal érintkezhetnek. Tárolás elõtt hagyja a motort kihûlni. A gépet száraz, lezárt helyen, vagy olyan magasan tárolja, hogy az illetéktelen használatot vagy a sérüléseket elkerülje. Gyermekektõl tartsa távol. HOSSZAN TARTÓ TÁROLÁS Amennyiben a gépet hosszabb ideig kell tárolni, az alábbiak szerint járjon el: 1. Engedje kifolyni az összes üzemanyagot a tartályból és azt ugyanolyan kétütemû üzemanyag-keveréket tartalmazó tartályba töltse bele. Ne használjon olyan üzemanyagot, amelyet 60 napnál tovább tároltak. 2. Indítsa el a motort és hagyja járni, amíg le nem áll magától. Ez biztosítja, hogy ne maradjon vissza üzemanyag a karburátorban. OP

24 KARBANTARTÁS ÉS JAVÍTÁS 3. Hagyja kihûlni a motort. Vegye ki a gyújtógyertyát és töltsön 30 ml kiváló minõségû motorolajt vagy kétütemû motorolajt a hengerbe. Lassan húzza meg az indítókötelet, hogy az olaj eloszoljon. Ismét szerelje be a gyújtógyertyát. MEGJEGYZÉS: vegye ki a gyújtógyertyát és az összes olajat öntse ki a hengerbõl, mielõtt a fûnyírót tárolás után el akarja indítani. 4. Alaposa tisztítsa meg a gépet és ellenõrizze a lelazult vagy sérült alkatrészeket. A sérült alkatrészeket javítsa meg vagy cserélje ki újra, és a laza csavarokat, anyákat és csapszegeket húzza meg. A gép most már tárolható. 5. A gépet száraz, lezárt helyen, vagy olyan magasan tárolja, hogy az illetéktelen használatot vagy a sérüléseket elkerülje. Gyermekektõl tartsa távol. GARANCIA Minden országban érvényesek a cégünk vagy az importõr által kiadott garanciális rendelkezések. Az Ön gépe üzemzavarainak elhárítása a szavatosság keretében költségmentes, amennyiben anyag- vagy gyártási hiba az ok. Garanciális esetben kérjük, forduljon eladójához vagy a legközelebbi telephelyhez. OQ

25 HIBAELHÁRÍTÁS A MOTOR NEM INDUL OKOK A gyújtáskapcsoló KI helyzetben van A benzintartály üres A szívatógombot nem nyomta meg elegendõen A motor megszívta magát INTÉZKEDÉSEK A gyújtáskapcsolót állítsa BE helyzetbe Töltse fel a benzintartályt A szívatópumpát 10-szer nyomja be lassan és teljesen Szívatókarral ellátott gépeknél: A szívatókaros indítási folyamatot üzemi helyzetben használja Szívatókar nélküli gépeknél: Nyomja meg a gázkart, és húzza meg az indítókötelet Régi vagy helytelenül kevert üzemanyag Ürítse ki a tartályt / töltse fel friss üzemanyag keverékkel Elszennyezõdött gyújtógyertya OKOK A levegõszûrõ eltömõdött Cserélje ki vagy tisztítsa meg a gyújtógyertyát A MOTOR ÜRESJÁRATBAN NEM JÁR EGYENLETESEN INTÉZKEDÉSEK Tisztítsa vagy cserélje ki a levegõszûrõt Régi vagy helytelenül kevert üzemanyag A karburátor helytelenül van beállítva OKOK Régi vagy helytelenül kevert üzemanyag Ürítse ki a tartályt / töltse fel friss üzemanyag keverékkel Állíttassa be a karburátort vevõszolgálati személlyel A MOTOR NEM GYORSUL INTÉZKEDÉSEK Ürítse ki a tartályt / töltse fel friss üzemanyag keverékkel A karburátor helytelenül van beállítva Állíttassa be a karburátort vevõszolgálati személlyel A MOTOR NEM AD LE TELJESÍTMÉNYT, VAGY FÛNYÍRÁS KÖZBEN LEFULLAD OKOK A kaszafej összekuszálódott a fûvel Elszennyezõdött levegõszûrõ Régi vagy helytelenül kevert üzemanyag INTÉZKEDÉSEK Állítsa le a motort és tisztítsa meg a kaszafejet Tisztítsa vagy cserélje ki a levegõszûrõt Ürítse ki a tartályt / töltse fel friss üzemanyag keverékkel A karburátor helytelenül van beállítva Állíttassa be a karburátort vevõszolgálati személlyel A KASZAFEJ NEM TESZI SZABADDÁ A ZSINÓRT OKOK A kaszafej összekuszálódott a fûvel Nincs zsinór a kaszafejben A zsinórorsó beszorult A kaszafej elszennyezõdött A zsinór összeolvadt A zsinórt feltekercselés közben rossz irányban tekercselték Nincs szabaddá téve elegendõ zsinór INTÉZKEDÉSEK Állítsa le a motort és tisztítsa meg a kaszafejet Új zsinórt tekercseljen fel Cserélje ki a zsinórorsót Tisztítsa meg a zsinórorsót és a zsinórházat Szerelje szét, az összeolvadt részeket vegye ki, és a zsinórt újra tekercselje fel Szerelje szét és a zsinórt újra tekercselje fel Érintse meg a pillanatindító gombot és húzza ki a zsinórt mindaddig, amíg 10 cm zsinór nem lesz a kaszafejen kívül. További kérdések esetén forduljon helyi kereskedelmi partneréhez Ebben a kezelési utasításban szereplõ összes információ, ábra és specifikáció a nyomdai elõállítás idõpontjában rendelkezésre álló legújabb termékinformációkon alapszik. Fenntartjuk magunknak a jogot, hogy elõzetes értesítés nélkül bármikor változtatásokat eszközöljünk. OR
