1 Használati útmutató Dcont Partner vércukormérõ

2 Mielõtt megkezdené a készülék használatát Alaposan olvassa el Dcont Partner, az Optimum Teszt tesztcsík és az ujjszúró használati utasítását is a mérések megkezdése elõtt! A javasolt mérési módszertõl való eltérés hibás eredményekhez vezethet, amik befolyással lehetnek egészségi állapotára. 2 Ellenõrizze a készülék és a tesztcsík csomagolás sértetlen állapotát felhasználás elõtt! Sérült csomagolású tesztcsíkok használata pontatlan mérési eredményt okozhat! Ilyen esetben forduljon szervizünkhöz! A készülék és a tesztcsík testen kívüli (in vitro) mérések elvégzésére alkalmas. A rendszer egyetlen elemét se nyelje le vagy használja más célra, mint a használati utasításokban javasolt!

3 TARTALOMJEGYZÉK TARTALOMJEGYZÉK 3 BEVEZETÕ 5 A DCONT PARTNER BEMUTATÁSA 6 A KÉSZÜLÉK FELÉPÍTÉSE 8 A TESZTCSÍK 9 A VÉRMINTA 11 Alternatív vérvételi helyek 11 A vérminta gyûjtése 12 A vérminta felhasználása 13 A KÓD BEÁLLÍTÁSA 14 Kód beállítása kódoló kártyával 15 Kód beállítása manuálisan 17 MÉRÉS 18 Az eredmény értelmezése 24 A magas (Hi) és alacsony (Lo) vércukorszint hatása 24 Összehasonlítás laborban eredményekkel 25 MEMÓRIA KEZELÉS 26 Eredmények tárolása 26 3

4 4 Eredmények visszakeresése 27 Átlag számítás 28 SPECIÁLIS ÜZEMMÓDOK ÁTTEKINTÉSE 30 Adatletöltés számítógépre 30 Dátum és idõ beállítása 32 Csipogás beállítása 34 A memória törlése 34 Mértékegység kiválasztása 35 A KÉSZÜLÉK ELLENÕRZÉSE 36 KARBANTARTÁS ÉS HIBAELHÁRÍTÁS 38 Elemcsere 38 Tisztítás 40 Kijelzõ ellenõrzése 42 Tárolás 43 Képernyõ üzenetek és hibaelhárítás 43 A SZETT TARTALMA 50 MÛSZAKI ADATOK 51 SZIMBÓLUMOK 53 Hivatkozások 54 Jótállás 55 Gyártó, Szerviz és Ügyfélszolgálat 56

5 BEVEZETÕ A vércukorszint pontos ismerete alapvetõen befolyásolja kezelésének minõségét, ezen keresztül egészségi állapotát és közérzetét. A Dcont Partner vércukormérõ egy olyan korszerû készülék, aminek a segítségével egyszerûen és megbízhatóan ellenõrizni tudja a pillanatnyi vércukorszint értékét. A helyes használathoz meg kell ismernie a készülék mûködését. Ez a használati útmutató részletesen bemutatja a készülék használatát és a mérés elvégzésének helyes módját. Minden funkcióról részletes információkat talál a különbözõ fejezetekben. Ha a Dcont Partner rendszer használatával kapcsolatban, a használati útmutatóban nem talál választ, kérjük, keresse meg ügyfélszolgálatunkat vagy weblapunkat. 5

6 A DCONT PARTNER BEMUTATÁSA A készülék a pillanatnyi vércukorszintet határozza meg oly módon, hogy érzékeli azt az elszínezõdést, ami a tesztcsíkban levõ reagens és a vércseppben található cukor reakciójakor keletkezik. Az elszínezõdés leolvasása a megvilágított felületrõl visszaverõdõ fény mérésén alapszik. A Dcont Partner vércukormérõ az Optimum Teszt csík használatára hitelesített. Másfajta tesztcsík nem használható! A rendszer kapilláris teljes vérrel kalibrált és ennek megfelelõ eredményt jelez ki. A méréshez friss kapilláris teljes vért használjon (lásd Vérminta fejezet). A rendszer visszavezethetõ NIST referenciára. A Dcont Partner az utolsó 200 mért eredményt a mérés dátumával és idejével együtt automatikusan eltárolja. 6

7 A Dcont Partner ellenõrzi a pontos méréshez szükséges környezeti hõmérsékletet és attól eltérõ esetben hibaüzenetekkel jelzi azt. A készülék bekapcsolását vagy a tesztcsík bedugásával vagy a Ki/Be (o) gomb lenyomásával lehet elérni. A kikapcsoláshoz minden esetben használja a Ki/Be (o) gombot, de üzemmódtól függõen, egy vagy két perc múlva automatikusan is megtörténik, ha nem használja a készüléket. A készülék csipogással jelezi a használat fontos eseményeit. A gombok lenyomását, a hibaüzeneteket és a mérési folyamat lépéseit is. A készülék önellenõrzésre szolgál. A 8/2003-as ESzCsM rendelet alapján in vitro (testen kívüli) mérésre alkalmas eszköz. A készülék megfelel az elektromos kisüléssel, nagy frekvenciás besugárzással, továbbá az elektromos zavarkeltéssel szembeni követelményeknek. 7

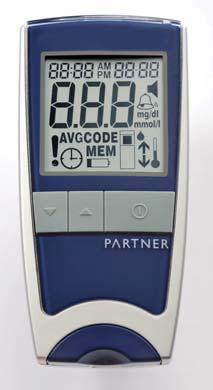

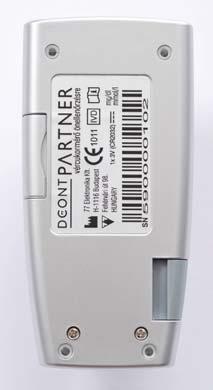

8 8 A KÉSZÜLÉK FELÉPÍTÉSE 1. Infravörös adatátviteli eszköz 2. Kódkártya nyílás 3. Kijelzõ 4. Elemtartó 5. Le ( ) gomb 6. Fel ( ) gomb 7. Ki/Be (o) kapcsoló gomb 8. Csíktartó 9. Tesztcsík kioldó gomb

9 A TESZTCSÍK Betolás irányát jelzõ nyilak Vérvételi csatorna" Reagens felület A Dcont Partner készülék az Optimum Teszt tesztcsíkkal együtt alkot egy rendszert. Olvassa el a tesztcsík használati utasítását is, mielõtt megkezdi a rendszer használatát. Minden tesztcsík tubus címkéjén található egy kódszám (Code / Kód), amit a pontos mérés érdekében be kell állítani a készülékben. A mérés megkezdése elõtt, illetve új tubus felnyitásakor ellenõrizze a beállítás helyességét. Lásd A kód beállítása fejezet. A tesztcsíkot ütközésig kell betolni a készülék csíktartójába. A tesztcsík felsõ oldalán található fekete nyilak mutatják a megfelelõ behelyezési irányt. A tesztcsík bepattan, amikor a helyére kerül és bekapcsolja a készüléket. 9

10 FIGYELEM! Ne cseppentsen a tesztcsíkra! A tesztcsík elejét érintse a vérmintához. A tesztcsík kapillárisa felszívja a mûködéshez szükséges mennyiségû vért. Ne használjon lejárt szavatosságú tesztcsíkot! A túl kis vércsepp pontatlanságot okozhat! Ha a reagens felület foltos, ismételje meg a mérést egy új tesztcsíkkal! A dobozból való kivétel után a tesztcsíkot rögtön használja fel és a dobozt mindig gondosan zárja vissza! Ne használjon besötétedett, elszínezõdött, vagy sérült tesztcsíkot. A tesztcsíkot szobahõmérsékleten kell tárolni, óvja extrém hõhatásoktól. 10

11 A VÉRMINTA Az ujj megszúrásához, a készülékhez mellékelt ujjszúró eszközt és az egyszer használatos lándzsákat ajánljuk. Fertõzés veszély miatt egy lándzsát csak egy személy használhat. Kérjük, olvassa el az ujjszúróhoz mellékelt használati utasítást is! FIGYELEM! A tesztcsík és a lándzsa egyszer használatos eszköz, mérés után vérrel szennyezett, ezért körültekintõen semmisítse meg! Alternatív vérvételi helyek Nem csak az ujjbegybõl vett vércsepp alkalmas a mérés elvégzésre, azonban alternatív vérvételi helyek használata esetén fontos: egyeztessen orvosával ennek lehetséges hatásairól mindig jegyezze fel azt a diabétesz naplóba is csak közvetlenül étkezés elõtt vagy éhgyomri állapotban ajánljuk 11

12 A méréshez kis mennyiségû vér szükséges, ami nem csak ujjbegybõl származhat. Lehet a tenyér, hüvelykujj töve vagy az alkar is vérvételi hely. A tenyér és az alkar esetében kisebb fájdalom érzet várható, mert ezek kevésbé érzékeny testrészek. A mérés eredménye tenyérbõl vett vércsepp esetén megegyezik az ujjbegyes értékekkel. Az alkari minta kis mértékben eltérhet attól A vérminta gyûjtése Szúrás elõtt meleg szappanos vízzel mossa meg a vérvétel helyét! Törölje szárazra! Ez serkenti a vérzést is! Ha ujjbegybõl vesz vért, akkor a szúráshoz az ujjbegy oldalsó részét használja. A kevesebbet használt kéz gyûrûs és középsõ ujjai kevésbé fájnak. Ha nem sikerül elégséges mennyiségû vért összegyûjteni, az ujjat a tövétõl a vége felé masszírozva segítse a vércsepp kialakulását.

13 A vérminta felhasználása H E L Y E S! H E L Y T E L E N! A tesztcsíkot a vércsepphez érintve a tesztcsík felszívja a szükséges mennyiségû vért! Ne cseppentse a vért a csík tetejére! 13

14 14 A KÓD BEÁLLÍTÁSA Minden Optimum Teszt tesztcsík tubuson található egy kód szám (Code / Kód), amit a pontos mérés érdekében be kell állítani a készülékben a tesztcsík felhasználása elõtt. A kód, egy három karakterbõl álló érték, ami 000 és U8U között változhat. A kód mind a három karaktere lehet betõ és szám is. Ezek a következõk: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, C, E, F, H, L, P, U. A kódot a tubushoz mellékelt kódoló kártyával vagy manuálisan tudja beállítani. A kód értéke a készülék bekapcsolása után jelenik meg a kijelzõn.

15 Ha a készülékben beállított kód értéke nem egyezik meg a tubuson feltüntetett kód értékével, akkor a mérés eredménye jelentõsen eltérhet a valós értéktõl! Mérés elõtt mindig ellenõrizze, hogy a kijelzett kód azonos-e a tubuson olvasható kóddal! Kód beállítása kódoló kártyával Kapcsolja be a készüléket a Ki/Be (o) gombbal, majd nyomja meg a fel ( ) gombot. Ezzel elindítja a kódbeállítás üzemmódot. A képernyõn fentrõl lefele mozgó ábra jelzi, hogy a készülék a kódoló kártyára várakozik. 15

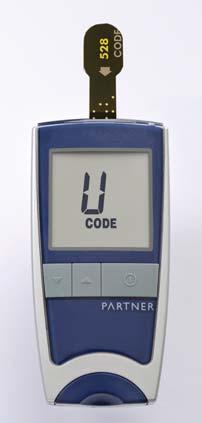

16 16 A készülék tetején található nyílásba elõbb tolja be egyenletes sebességgel ütközésig a kódoló kártyát, majd egyenletes sebességgel húzza ki! A kártya kihúzása után a beállított kód értéke jelenik meg a kijelzõn. Ha a tubuson és a kijelzõn olvasott érték megegyezik, megkezdheti a mérést. Használat után a kódoló kártyát tegye a tubusba, így késõbb is rendelkezésére áll majd. Fontos tanácsok: Mindig a tubushoz mellékelt kódoló kártyát használja a kód beállításához! Csak sérülésmentes kódoló kártyát használjon! Sérült kártya esetén kövesse a Kód beállítása manuálisan fejezet lépéseit.

17 A kódoló kártyát folyamatosan tolja be, majd húzza ki. A kártya ki-be mozgatása hibaüzenetet eredményez. E-C hiba esetén olvassa el a Képernyõ üzenetek és hibaelhárítás fejezet ide tartozó részeit! Kód beállítása manuálisan A manuális kódbeállítás lehetõvé teszi, hogy minden körülmények között be tudja állítani a tesztcsík kódját a készülékben. A készülék bekapcsolását követõen lépjen be a kódállítás menübe a fel ( ) gombbal, majd az animáció alatt nyomja meg ismét a fel ( ) gombot. Ezzel belépett a manuális kódállítás üzemmódba. A kijelzõn megjelenik az aktuális kód érték. A villogó karaktert mindig a fel ( ) és le ( ) gombok segítségével tudja beállítani, majd a Ki/Be (o) gomb segítségével eltárolni. A harmadik karakter beállítása után a készülék tárolja az új kódot és a mérés üzemmódba lép. 17

18 MÉRÉS Mielõtt megkezdené a mérést gyõzõdjön meg a készülék helyes beállításairól. FIGYELEM! Bármi ami kapcsolatba kerül az emberi vérrel potenciális fertõzési forrás lehet! Figyeljen erre mind az eszközök tisztításakor, mind az elhasznált eszközök megsemmisítésekor! 18

19 1. Mossa meg a kezét és készítse elõ az ujjszúrót. 2. Helyezzen be egy tesztcsíkot a készülékbe ütközésig, a fekete nyilakkal elõre. 3. Ellenõrizze a kijelzett kódot a tesztcsík tubusán láthatóval. 19

20 4. Szúrja meg az ujját és gyûjtsön össze egy vércseppet Érintse a tesztcsíkot a vércsepphez, ha a villogó vércsepp már látható a kijelzõn.

21 6. A Dcont Partner automatikusan elvégzi a mérést. 7. Néhány másodperc után megjelenik a mérés eredménye. 21

22 8. A fel ( ) és a le ( ) gombokkal az eredmény megjelölhetõ. 9. Az eredményt jegyezze fel a diabétesz naplóba. 22

23 10. A csík kidobó segítségével vegye ki a tesztcsíkot a készülékbõl. Tartsa a készüléket függõleges helyzetbe és ütközésig nyomja be a készülék alsó oldalán található gombot, ekkor a tesztcsík magától kiesik a csíktartóból. A gombot a csík kieséséig benyomva kell tartani. A tesztcsík kidobása után a készülék automatikusan kikapcsol. FIGYELEM! Ha a mérés közben esetleg valamilyen hibaüzenet jelenne meg, tanulmányozza a Képernyõ üzenetek és hibaelhárítás fejeztet. 23

24 24 Az eredmény értelmezése A normál éhgyomri vércukor érték diabéteszben nem érintett felnõttek esetében 3,9-5,6 mmol/l között változhat és két órával étkezés után mérve is még 7 mmol/l alatti teljes vérbõl mért érték esetén. 2 Diabétesz vagy annak gyanúja esetén forduljon kezelõjéhez az ön számára alkalmas vércukorszint célértékek meghatározása érdekében. A magas (Hi) és alacsony (Lo) vércukorszint hatása Az alacsony vércukorszint (hipoglikémia) tipikus tünetei az éhségérzet, szaporább pulzus és/vagy légzés, verejtékezés, szédülés, bizonytalan járás, homályos tudat, eszméletvesztés 3. A magas vércukorszint (hiperglikémia) tipikus tünetei a szájszárazság, szomjúságérzet, fokozódó mértékû gyengeség, majd hányinger, hányás, súlyosabb esetben tudatzavar és kóma 3. A magas és alacsony vércukorszint hatását mindig tartsa szem elõtt! A tüneteket ne hagyja figyelmen kívül, észlelésükkor

25 ellenõrizze vércukorszintjét. Ha a mért vércukorszint értéke Hi vagy Lo azonnal konzultáljon kezelõjével. Összehasonlítás laborban mért eredményekkel A laborban és az otthon mért vércukor értékek eltérhetnek egymástól. Ez nem feltétlenül jelenti azt, hogy a készülékkel probléma lenne. Az emberi szervezetben a vércukorszint folyamatosan változik, különösképpen étkezések után és fizikai aktivitás közben, ezért összehasonlítást csak megfelelõ körülmények között lehet elvégezni. Amennyiben a labor eredményt és az ön vércukormérõje által adott eredményt össze akarja hasonlítani, javasoljuk, hogy éhgyomori állapotban végezze a mérést. A laborban végzett vérvételt követõ 5 percen belül mérjen a saját készülékével. Az eredmény értelmezésében sok szempont játszik szerepet, ezeket figyelembe véve, általánosságban, a két értéknek 20%-on belül kell egyformának lennie. Ha ettõl eltérõ eredményt tapasztal, tanulmányozza a Képernyõ üzenetek és hibaelhárítás fejezetet vagy forduljon szervizünkhöz. 25

26 MEMÓRIA KEZELÉS A Dcont Partner mindig az utolsó 200 vércukor eredményt õrzi meg a memóriában. A vércukor eredményeket az aktuális dátummal és idõvel együtt tárolja. Eredmények tárolása A Dcont Partner minden mérés eredményét automatikusan tárolja a memóriában. Egyidejûleg mindig az utolsó 200 mérési eredmény érhetõ el, így ha ennél hosszabb idõn keresztül szeretné követni az adatok alakulását, akkor olvassa el az Adatletöltés számítógépre fejezetet. 26

27 A mérési eredmény megjelenésekor lehetõség van egy jelölõ be illetve kikapcsolására a fel ( ) vagy a le ( ) gombokkal. Ezzel meg tudja jelölni a mért értéket. Ez célszerû, ha például az egy ellenõrzõ mérés eredménye vagy hibás eredmény. A tárolt adatok utólagos módosítására nincs lehetõség. Eredmények visszakeresése A Dcont Partner memóriájában az utolsó 200 mérési eredményt lehet visszakeresni. Az eredmények a mérések sorrendjében tárolódnak. Idõben visszafele haladva lehet egyesével megtekinteni az eredményeket. Az eredmények visszakereséséhez, kapcsolja be a készüléket a Ki/Be (o) gombbal, majd nyomja meg a le ( ) gombot. A fel ( ) és a le ( ) gombokkal tud az eredmények között váltani. 27

28 28 Átlag számítás A kijelzõ felsõ sorában az eredmény dátuma és ideje jelenik meg, a nagy karakterek a mért értéket mutatják. A megjelölt eredmények mellett megjelenik a felkiáltó jel is. A Ki/Be (o) gomb megnyomásával az átlagszámítás üzemmód indul el. A Dcont Partner, a memóriában tárolt eredményekbõl ki tudja számolni az utolsó 7, 14 vagy 30 nap mérési eredményeinek az átlagát. Az átlag csak akkor mûködik helyesen, ha a dátumot és órát beállította. Az átlag számításakor a készülék a megjelölt értékeket figyelmen kívül hagyja.

29 Az átlag értékek megtekintéséhez elõször lépjen be az Eredmények visszakeresése üzemmódba a le ( ) gomb segítségével. A Ki/Be (o) gomb lenyomásával indul el az átlag (AVG) számítás. Elõször az utolsó 7 nap átlaga jelenik meg. A fel ( ) és a le ( ) gombok segítségével tud a 7, 14 és 30 napos periódusok között váltani. A Ki/Be (o) gomb ismételt lenyomásával tud kilépni. Ha a beállított periódusban nem volt érvényes mérési eredmény, akkor a kijelzõn nem jelenik meg átlag érték. 29

30 30 SPECIÁLIS ÜZEMMÓDOK ÁTTEKINTÉSE A ritkábban használt üzemmódokat és beállítási lehetõségeket egy külön menübõl lehet elérni. A menüben minden üzemmódnak egyedi kijelzõ képe van, ez alapján lehet felismerni. A menübe való belépéshez a készülék bekapcsolásakor a Ki/Be (o) gombot tartsa folyamatosan lenyomva. Az üzemmódok egymás után jelennek meg. Tartsa addig lenyomva a gombot, amíg a kívánt üzemmód képét nem látja. Ekkor engedje fel a gombot, ezzel tud belépni a kívánt üzemmódba. Adatletöltés számítógépre Az adatletöltés üzemmód segítségével a készülékben tárolt adatokat számítógépre lehet tölteni. Az eszközök használata elõtt olvassa el azok használati utasítását is!

31 FIGYELEM! Az adatok helyes kezelése csak úgy oldható meg, ha a vércukormérõ óráját beállította. Lásd Dátum és idõ beállítása fejezet. Elemcsere után mindig ellenõrizze a helyes dátum és idõ beállításokat. Az adatletöltéshez szükség van a Dcont Partner készülékre, a LiteLink Mini optikai adapterre és a megfelelõ szoftverre. A LiteLink Mini és az adatokat kezelõ szoftver külön egységként vásárolható meg. A beszerzéssel kapcsolatban érdeklõdjön vevõszolgálatunknál. Az adatletöltés funkció elindításhoz tartsa lenyomva a Ki/Be (o) gombot, amíg megjelenik az üzemmód képernyõje. 31

32 Az adatletöltés folyamata: Csatlakoztassa a LiteLink Minit a számítógéphez. Indítsa el a vércukormérõ adatletöltés funkcióját. A számítógépen indítsa el az adatbeolvasást. A vércukormérõt irányítsa a LiteLink Mini optikai adapter felé és nyomja meg a fel ( ) vagy a le ( ) gombot. Várjon amíg a tölt felirat látható a készülék kijelzõjén, ez után a készülék automatikusan kikapcsol. Dátum és idõ beállítása A pontos dátum és idõ az alapja a memóriában tárolt adatok helyes kezelésének. A Dcont Partner kezeli az éveket és a szökõéveket is, így jól beállított óra mellett, minden esetben jól követhetõk a tárolt eredmények. 32

33 A dátum és idõ beállításához tartsa lenyomva a Ki/Be (o) gombot, amíg megjelenik az üzemmód képernyõje. Elõször a bal felsõ sarokban látható évet állítsa be! A fel ( ) és a le ( ) gombok segítségével tudja változtatni a kijelzett értéket. Amikor beállította az aktuális évet a Ki/Be (o) gombbal lépjen tovább elõbb az óra, majd a perc, a hónap és végül a nap beállításához. Minden esetben a fel ( ) és a le ( ) gombokkal lehet a pontos értéket beállítani, majd a Ki/Be (o) gombbal tovább lépni. A következõ bekapcsoláskor a most beállított dátum és idõ jelenik meg. 33

34 Csipogás beállítása A csipogási funkció átállításához tartsa lenyomva a Ki/Be (o) gombot, amíg megjelenik az üzemmód képernyõje. A fel ( ) vagy a le ( ) gomb segítségével válaszszon a ki- vagy bekapcsolt állapot között, majd a Ki/Be (o) gombbal kapcsolja ki a készüléket. 34 A memória törlése A tárolt eredmények egy lépésben, egyszerre törölhetõk a memóriából. A törlés végleges, az adatok visszaállítása nem lehetséges! A memória törlés funkció elindításhoz tartsa lenyomva a Ki/Be (o) gombot, amíg megjelenik az üzemmód képernyõje.

35 A véletlen adatvesztés elkerülése érdekében az adatok abban az esetben törlõdnek, ha elõször a le ( ) majd ezt követõen a fel ( ) gombot nyomja meg. Minden ettõl eltérõ esetben a készülék kikapcsol, az adatok változatlanok maradnak. Az adatok törlése néhány másodpercet vesz igénybe, utána a készülék automatikus kikapcsol. A folyamatot nem lehet megszakítani. Mértékegység kiválasztása A Dcont Partner kétféle mértékegységben tudja a vércukor értékeket megjeleníteni. A Magyarországon szokásos mmol/l-ben vagy mg/dlben. Az egységek közötti átváltás: 1 mmol/l = 18 mg/dl. A mértékegység átállításához tartsa lenyomva a Ki/Be (o) gombot, amíg megjelenik az üzemmód képernyõje. A fel ( ) vagy a le ( ) gomb segítségével válassza ki a mértékegységet. A beállítás után a Ki/Be (o) gombbal kapcsolja ki a készüléket. 35

36 36 A KÉSZÜLÉK ELLENÕRZÉSE A mérési eredmények pontosságát idõrõl-idõre ellenõrizni kell. Mindig végezzen ellenõrzõ mérést amikor: megtisztította a készüléket új tubus csíkot kezd el használni bizonytalan az eredmény pontosságában A rendszer ellenõrzéséhez szüksége lesz a következõkre: Dcont Partner készülék Optimum Teszt tesztcsík Accu-Chek Go Control kontrol oldat (beszerezhetõ patikákon vagy a szervizünkön keresztül) Az ellenõrzõ mérést ugyanúgy kell végezni, mint magát a vércukor mérést, de vér helyett a kontroll oldatot kell a használni.

37 Gyõzõdjön meg a helyesen beállított kód értékrõl, tegye be a tesztcsíkot a csíktartóba és érintse a tesztcsíkot egy csepp kontroll oldathoz. A mérés automatikusan történik. Ellenõrizze a mért értéket a tesztcsík tubuson található elfogadási határok szerint. A mért értéknek a táblázat szerinti tartományba kell esnie. A kétféle kontroll oldat értékei külön oszlopban találhatók. Ha az eredmény kívül esik a megadott tartományon, végezzen ismételt mérést. Ha ennek az eredménye is eltér a megadott tartománytól, forduljon szervizünkhöz. FIGYELEM! A kontroll oldattal végzett mérés után ellenõrizze az optika ablak tisztaságát, cseppmentességét. Szükség esetén tisztítsa meg az optikát a Tisztítás fejezet szerint. 37

38 38 KARBANTARTÁS ÉS HIBAELHÁRÍTÁS Elemcsere A Dcont Partner folyamatosan ellenõrzi az elemek állapotát. Egy új elemmel körülbelül 1000 mérés végezhetõ. Az elem szimbólum megjelenése után még további 8 mérést engedélyez a készülék, de a jelzés megjelenését követõen javasoljuk minél hamarabb kicserélni az elemet. Teljesen lemerült elemek esetén az E-6 hibaüzenet jelenik meg. A lemerült elemek ekkor már a mérés minõségét befolyásolnák, ezért az elemek kicseréléséig több mérés nem lehetséges.

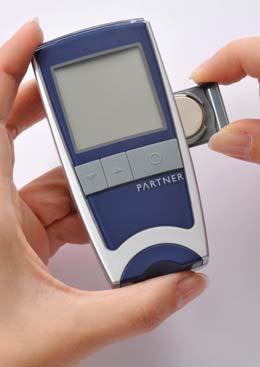

39 Új elemek behelyezése: Kapcsolja ki a készüléket. Fordítsa készüléket a hátoldalára. A készülék alsó oldalán, a gyáriszám címke mellett található kis résbe illessze be a körmét és húzza ki a fiókot. Cserélje ki az elemet, ügyelve az elem helyes polaritására. Csúsztassa vissza a fiókot a helyére ütközésig. Elemcsere után végezzen kontrollmérést. Lásd A készülék ellenõrzése fejezet. Ha az elemcserét egy percen belül elvégzi, nem vész el a dátum és az óra beállítása. A mérési eredményeket, a kód értéket és egyéb beállításokat a készülék megõrzi, bármennyi ideig is tart az elemek kicserélése. Ha az óra elállítódna, állítsa be ismét a Dátum és idõ beállítása fejezet szerint. 39

40 40 Tisztítás A használt elemeket lehetõleg az e célra felállított elem gyûjtõ konténerbe dobja. Ha a vércukormérõt hosszabb ideig nem használja, az elemeket vegye ki a készülékbõl. A Dcont Partner fotometrikus eszköz. A készülék egy optika segítségével képes a méréseket végrehajtani, így az optika rendszeres tisztítása feltétele a pontos mérési eredménynek. A készülék tisztítást 2 hetente, de legalább minden új tubus tesztcsík kinyitása elõtt végezze el!

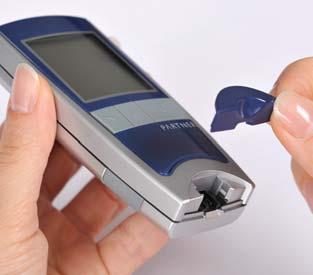

41 A készülék külseje, ablaka egy nedves törlõ kendõvel tisztítható. Ne tartsa, vagy merítse víz alá a készüléket! Az optika tisztításához elõször távolítsa el a csíktartó fedelét! Érintse a tesztcsík nyíláshoz az ujját és fölfele mozdítva emelje le a csíktartó fedelét. Az optika ablaknak tisztának, foltmentesnek kell lennie a pontos méréshez. A tisztításhoz nedves, szöszmentes anyagot használjon. Óvatosan törölje át a felületet! 41

42 42 FIGYELEM! Ne használjon vegyszert (pl.: alkohol, fertõtlenítõk) a tisztításhoz, mert az elszínezheti az optika ablakát, ezzel tönkretéve a készüléket! A készüléket ne szedje szét, minden beavatkozást szakszervizzel végeztessen el! A készülék tisztítása után végezze el a készülék ellenõrzését is, mielõtt új mérést kezdene. Lásd Készülék ellenõrzése fejezet. Kijelzõ ellenõrzése A készülék bekapcsolása után egy rövid ideig a kijelzõ összes szegmense bekapcsolódik. Gyõzõdjön meg róla, hogy a készülék kikapcsolt állapotban van. A Ki/Be (o) gombbal kapcsolja be. A kijelzõn a képen látható ábrának kell megjelennie. Ha ettõl eltérõ, keresse fel szervizünket.

43 Tárolás A készülék tartóját úgy alakítottuk ki, hogy a készüléket és a méréshez szükséges eszközöket is biztonságosan tárolja, megóvásukat segítse. Tartsa a készüléket portól mentes helyen! Óvja a szélsõséges hõmérséklettõl és páratartalomtól! Ha leejtette a készüléket, elõbb ellenõrizze a megfelelõ mõködõképességet, csak utána végezzen ismét vércukormérést! Képernyõ üzenetek és hibaelhárítás A Dcont Partner használata közben különbözõ jelzések, esetleg hibaüzenetek jelennek meg a kijelzõn. Most ezek értelmezését és az esetleges tennivalókat adjuk meg. A hibaüzenetek mindig egy E betûvel kezdõdõ kódot írnak ki a kijelzõre. Ezek értelmezését minden esetben keresse meg! 43

44 Ismételt mérés elõtt mindig vegye figyelembe a javasoltakat! Egy hibaüzenet megjelenése után a Ki/Be (o) gombbal lehet a készüléket kikapcsolni A készülék nem mûködik Az elemek teljesen kimerültek, cserélje ki õket. Lásd Elemcsere fejezet! Extrém hõmérséklet. Várjon, amíg a készülék szobahõmérsékletû lesz! Sérült kijelzõ. Forduljon szervizhez! Sérült készülék. Forduljon szervizhez! Megjelent az elem szimbólum Gyengék az elemek. Cserélje ki az elemeket! Lásd Elemcsere fejezet! 44

45 E-0 hibaüzenet A készülék meghibásodott. Forduljon szervizhez! E-1hibaüzenet A vércsepp szimbólum megjelenése elõtt került vér a tesztcsíkra vagy már használt volt a tesztcsík. Ismételje meg a mérést egy új tesztcsíkkal! Túl erõs közvetlen fény éri a készüléket. Végezzen új mérést árnyékos helyen! Szennyezett vagy karcos optika. Ellenõrizze az optika állapotát, ha szükséges a Tisztítás fejezetben leírtak szerint járjon el! Lejárt szavatosságú tesztcsík. Ellenõrizze a tubus címkén a lejárati idõt! Ha az elem szimbólummal együtt jelenik meg, akkor elemcsere szükséges! 45

46 46 E-2 hibaüzenet Mérés közben elmozdult vagy kivették a tesztcsíkot a készülékbõl. Ismételje meg a mérést egy új tesztcsíkkal! E-5 hibaüzenet Túl erõs közvetlen fény éri a készüléket. Végezzen új mérést árnyékos helyen! A készüléket hidegben vagy melegben tárolták. Várjon, amíg a készülék eléri a szobahõmérsékletet! Ha a hiba állandósul, forduljon szervizhez! E-6 hibaüzenet Az elemek kimerültek. Cserélje ki õket! Lásd Elemcsere fejezet! E-9 hibaüzenet A készülék hõmérséklete a megengedett tartományon kívül esik. Vigye a készüléket szobahõmérsékletõ környezetbe és várjon, amíg átveszi a környezet hõmérsékletét!

47 Villogó végeredmény A készülék hõmérséklete a megengedett tartományon kívül esik, de még a C vagy C tartományban van. A kijelzett értékek tájékoztató jellegûek, ezek alapján ne módosítsa kezelési rutinját! Az adat jelölt értékként tárolódik a memóriában. Vigye a készüléket szobahõmérsékletû környezetbe és ismételje meg a mérést! Hibás kódoló kártya olvasás Ha a kódoló kártya sérült, forduljon szervizünkhöz új kártyáért vagy állítsa be kézzel a kódot. Lásd: Kód beállítása manuálisan! A kódoló kártya betolása, illetve kihúzása nem volt folyamatos. Ismételje meg határozottabban a mozdulatot! Több mint egy percig nem történt meg a sikeres kódkártya olvasás. Ismételje meg a folyamatot! Erõs külsõ fény (napsütés) megzavarhatja a kódoló kártya használatát. Ismételje meg a kódoló kártya beolvasását védett helyen! 47

48 48 LO mérési eredmény A Lo eredmény azt jelezi, hogy a mért vércukor érték alacsonyabb, mint a mérhetõ érték. A vérminta túl kicsi. Ismételje meg a mérést nagyobb vércseppel! A beállított kód helytelen. Ellenõrizze a kijelzett és a tubuson olvasható kódot! Ha nem egyeznek, állíts be a helyes értéket. Lásd Kódállítás fejezet! Az optika sérült vagy koszos. Ellenõrizze, szükség esetén tisztítsa meg a készüléket! Lásd Karbantartás fejezet! Ha a készülék és a tesztcsík mûködõképességérõl meg gyõzõdött, forduljon kezelõorvosához! Hi mérési eredmény A Hi eredmény azt jelezi, hogy a mért vércukor érték magasabb, mint a mérhetõ érték. A beállított kód helytelen. Ellenõrizze a kijelzett és a tubuson olvasható kódot! Ha nem egyeznek, állíts be a helyes értéket! Lásd Kódállítás fejezet!

49 Az optika sérült vagy koszos. Ellenõrizze, szükség esetén tisztítsa meg a készüléket! Lásd Karbantartás fejezet. Ha a készülék és a tesztcsík mûködõképességérõl meg gyõzõdött, forduljon kezelõorvosához! Nem csipog a készülék A hangszóró szimbólum a bekapcsolt hangjelzéseket jelzi. Ha ennek ellenére nem ad hangot a készülék, forduljon szervizünkhöz. Beszorult a tesztcsík A tesztcsík beszorult a csíktartóba. Nyomja le teljesen a kidobó gombot és szükség esetén húzza ki a tesztcsíkot kézzel. Ha így sem sikerül eltávolítani a tesztcsíkot, forduljon a szervizhez! 49

50 A SZETT TARTALMA Dcont Partner vércukormérõ készülék Vércukormérõ készülék használati útmutató Automata ujjszúró Automata ujjszúró használati utasítás 8 db egyszer használatos, steril lándzsa Diabétesz napló Zipzáras tok 10 db Optimum Teszt tesztcsík 50

51 MÛSZAKI ADATOK Mérési elv: Vérminta: Mérési tartomány: Mérési idõ: Kódolás: Memória mérete: Átlag számítás: Kijelzés: Reflexiós fotométer, λ=660 nm Kapilláris teljes vér 1,1-30,5 mmol/l ( mg/dl) Kijelzés: 1,1 mmol/l alatt: Lo Kijelzés: 30,5 mmol/l fölött: Hi 5-15 másodperc, a vér pillanatnyi glukóz tartalmától függõen Kódoló kártyával vagy manuálisan Utolsó 200 adat, dátum és idõ tárolással Az utolsó 7,14,30 nap adataiból Folyadék kristályos kijelzõ (LCD) Automatikus kikapcsolás: 1 vagy 2 perc üzemmódtól függõen Interfész: Infravörös interfész 51

52 Elemek: 1 x 3v CR2032 elem Elemek élettartama: Kb mérés vagy egy év Mûködési hõmérséklet: C Tárolási hõmérséklet: C Mûködési és tárolási páratartalom: <85% RH Méret: 100x49x20 mm Tömeg: 60g (elemekkel) 52

53 SZIMBÓLUMOK In Vitro Diagnosztikai orvoselektronikai eszköz /79/EEC IVD direktíva, Dcont Partner készülék A készülék csomagolásán és a készüléken látható szimbólumok értelmezése: /42/EEC MDD direktíva, ujjszúró készülék és lándzsa Gyártó - 77 Elektronika Kft Olvassa el a használati útmutatót! Figyelem! Gyári szám Egyenáram Tárolási hõmérséklet tartomány Biológiai kockázat! Lejárati idõ: ujjszúró lándzsa és tesztcsík esetében Gyártási idõ 53

54 Hivatkozások 1, Dawn M. Bina, Robyn L. Anderson, Mary L. Johnson, Richard M. Bergenstal, David M. Kendall, Clinical Impact of Prandial State, Exercise, and Site Preparation on the Equivalence of Alternative-Site Blood Glucose Testing, Diabetes Care, volume 26, number 4, April , American Diabetes Association: Standards of Medical Care in Diabetes-2007, Diabetes Care, Volume 30, Supplement 1, January , Dr.Winkler Gábor, Dr.Baranyi Éva: Cukorbetegek kézikönyve, SpringMed Kiadó, , Clinical and Laboratory Standards Institute: Protection of Laboratory Workers from Occupationally Acquired Infections; Approved Guideline - Third Edition; CLSI document M29-A3,

55 Jótállás A Dcont Partner készülékre hat év teljes körû garanciát adunk, az eladás dátumától számítva. Szervizszolgálatunk ez idõ alatt ingyenesen kijavítja a készülék minden meghibásodását, amely rendeltetésszerû használat mellett következett be. A pontos feltételeket a jótállási jegy tartalmazza. Nem garanciális a javítás abban az esetben, ha szakszerûtlen használatból eredõ törés, durva szennyezõdés, vagy a készülék rongálása okozta a hibát. Az elemcsere a garanciális idõ alatt sem ingyenes. A hibás készüléket postán vagy személyesen juttassa el címünkre. A kijavított készüléket 3 munkanapon belül visszaküldjük, illetve kiadjuk. Szervizünk a javításon túl is készséggel áll az Ön szolgálatára bármilyen, a készülékkel illetve annak használatával kapcsolatos kérdésben. Ha bármilyen észrevétele van a készülékkel vagy munkánkkal kapcsolatban, kérjük, azt is juttassa el hozzánk! Köszönjük bizalmát! 55

56 Gyártó, Szerviz és Ügyfélszolgálat: 77 Elektronika Kft Budapest, Fehérvári út 98. Tel.: , Fax: sales@e77.hu Garanciajegy Eladás kelte: 56 Gyári szám: D v
