1 Számítógép-hálózatok A fizikai réteg 2010/2011. tanév, I. félév Dr. Kovács Szilveszter szkovacs@iit.uni-miskolc.hu Informatikai Intézet 106. sz. szoba Tel: (46) / 21-06

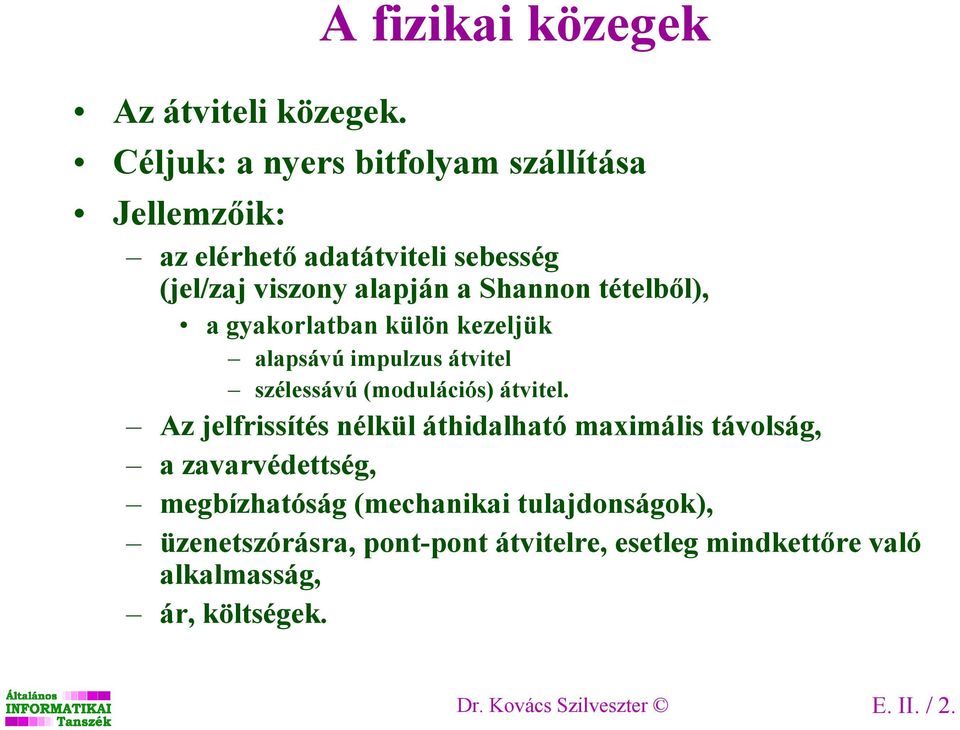

2 Az átviteli közegek. A fizikai közegek Céljuk: a nyers bitfolyam szállítása Jellemzıik: az elérhetı adatátviteli sebesség (jel/zaj viszony alapján a Shannon tételbıl), a gyakorlatban külön kezeljük alapsávú impulzus átvitel szélessávú (modulációs) átvitel. Az jelfrissítés nélkül áthidalható maximális távolság, a zavarvédettség, megbízhatóság (mechanikai tulajdonságok), üzenetszórásra, pont-pont átvitelre, esetleg mindkettıre való alkalmasság, ár, költségek. Dr. Kovács Szilveszter E. II. / 2.

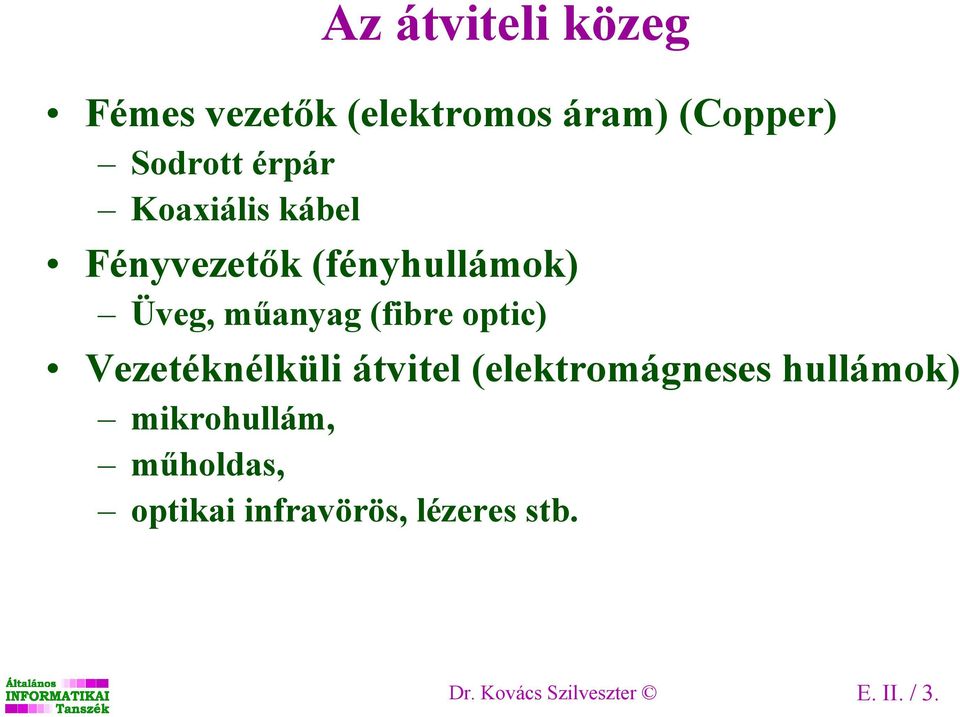

3 Az átviteli közeg Fémes vezetık (elektromos áram) (Copper) Sodrott érpár Koaxiális kábel Fényvezetık (fényhullámok) Üveg, mőanyag (fibre optic) Vezetéknélküli átvitel (elektromágneses hullámok) mikrohullám, mőholdas, optikai infravörös, lézeres stb. Dr. Kovács Szilveszter E. II. / 3.

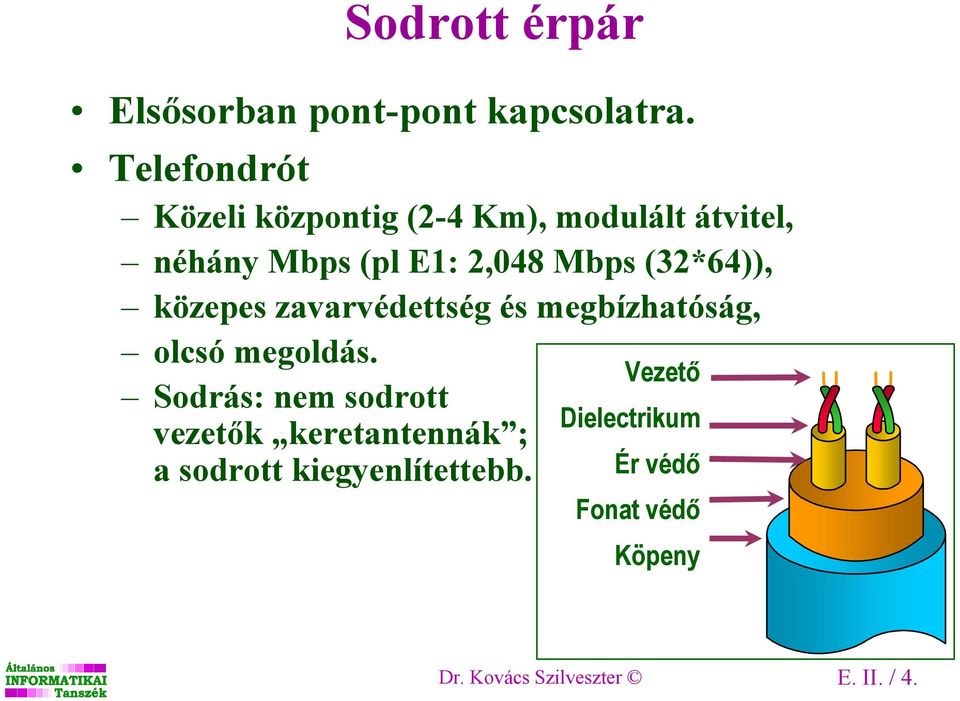

4 Sodrott érpár Elsısorban pont-pont kapcsolatra. Telefondrót Közeli központig (2-4 Km), modulált átvitel, néhány Mbps (pl E1: 2,048 Mbps (32*64)), közepes zavarvédettség és megbízhatóság, olcsó megoldás. Sodrás: nem sodrott vezetık keretantennák ; a sodrott kiegyenlítettebb. Vezetı Dielectrikum Ér védı Fonat védı Köpeny Dr. Kovács Szilveszter E. II. / 4.

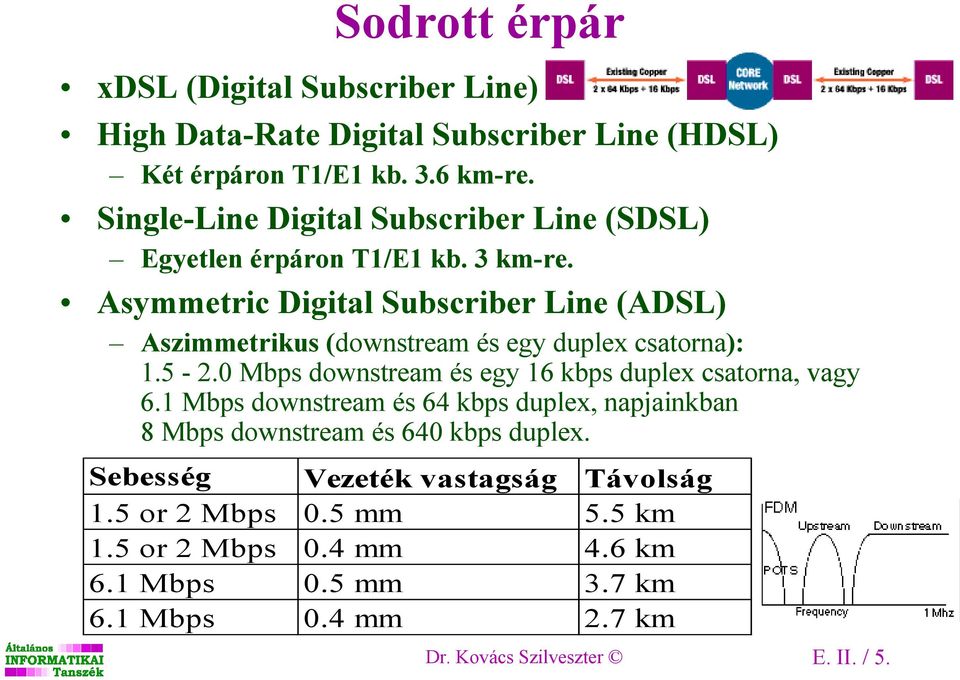

5 Sodrott érpár xdsl (Digital Subscriber Line) High Data-Rate Digital Subscriber Line (HDSL) Két érpáron T1/E1 kb. 3.6 km-re. Single-Line Digital Subscriber Line (SDSL) Egyetlen érpáron T1/E1 kb. 3 km-re. Asymmetric Digital Subscriber Line (ADSL) Aszimmetrikus (downstream és egy duplex csatorna): Mbps downstream és egy 16 kbps duplex csatorna, vagy 6.1 Mbps downstream és 64 kbps duplex, napjainkban 8 Mbps downstream és 640 kbps duplex. Sebesség Vezeték vastagság Távolság 1.5 or 2 Mbps 0.5 mm 5.5 km 1.5 or 2 Mbps 0.4 mm 4.6 km 6.1 Mbps 0.5 mm 3.7 km 6.1 Mbps 0.4 mm 2.7 km Dr. Kovács Szilveszter E. II. / 5.

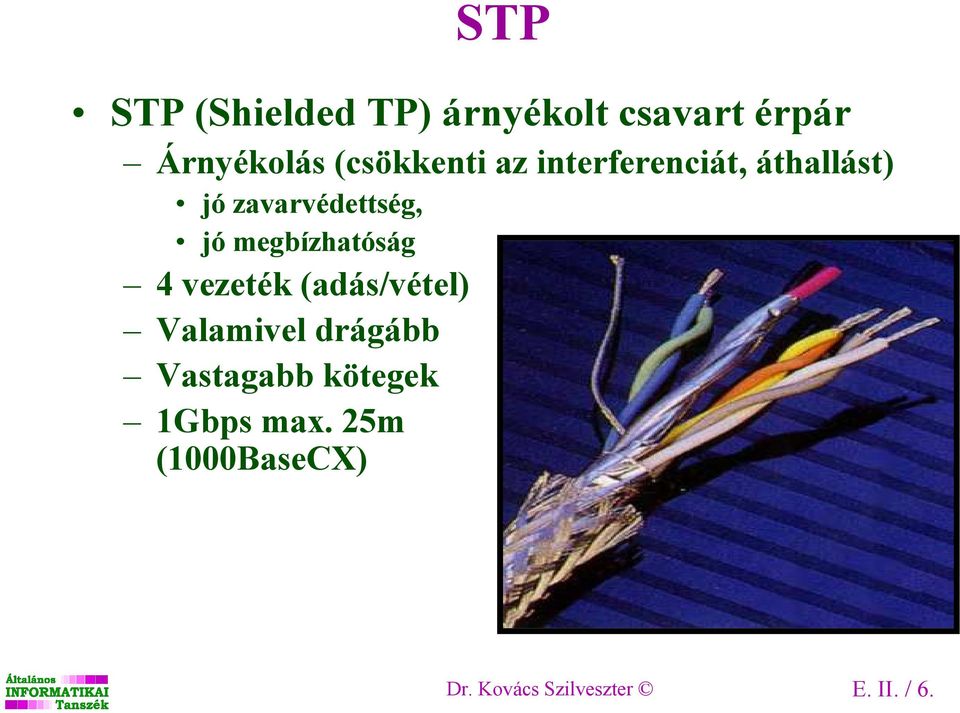

6 STP STP (Shielded TP) árnyékolt csavart érpár Árnyékolás (csökkenti az interferenciát, áthallást) jó zavarvédettség, jó megbízhatóság 4 vezeték (adás/vétel) Valamivel drágább Vastagabb kötegek 1Gbps max. 25m (1000BaseCX) Dr. Kovács Szilveszter E. II. / 6.

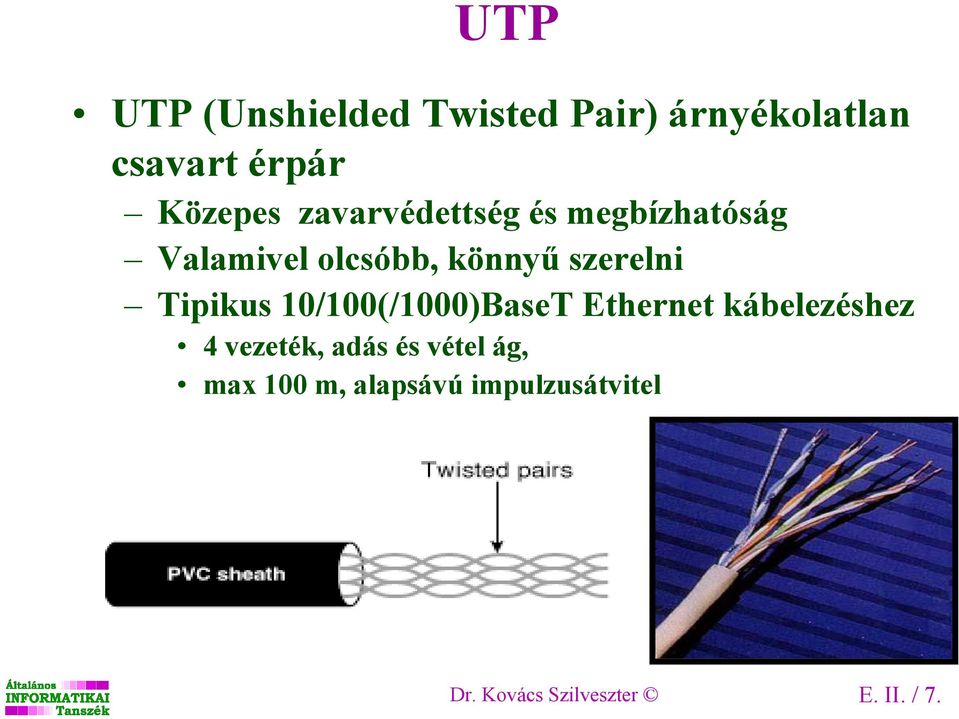

7 UTP UTP (Unshielded Twisted Pair) árnyékolatlan csavart érpár Közepes zavarvédettség és megbízhatóság Valamivel olcsóbb, könnyő szerelni Tipikus 10/100(/1000)BaseT Ethernet kábelezéshez 4 vezeték, adás és vétel ág, max 100 m, alapsávú impulzusátvitel Dr. Kovács Szilveszter E. II. / 7.

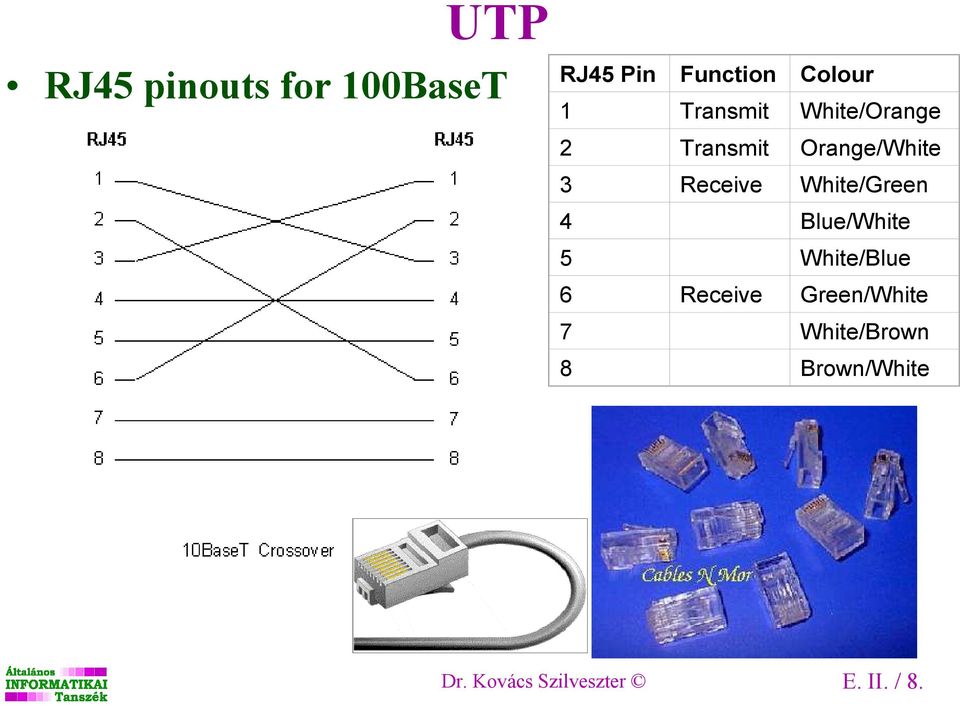

8 UTP RJ45 pinouts for 100BaseT RJ45 Pin Function Colour 1 Transmit White/Orange 2 Transmit Orange/White 3 Receive White/Green 4 Blue/White 5 White/Blue 6 Receive Green/White 7 White/Brown 8 Brown/White Dr. Kovács Szilveszter E. II. / 8.

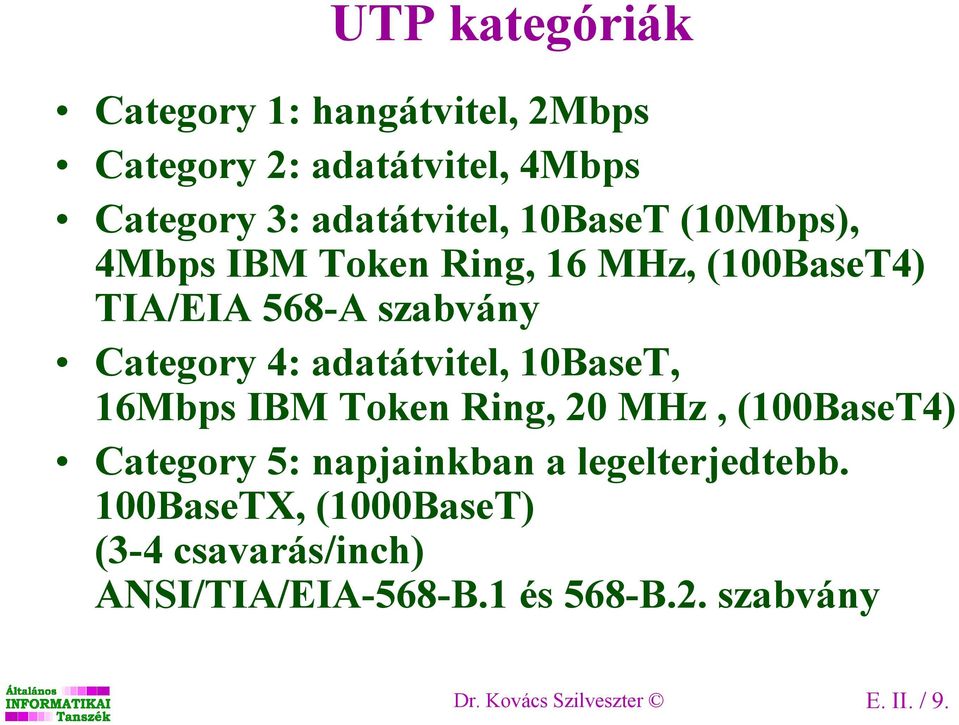

9 UTP kategóriák Category 1: hangátvitel, 2Mbps Category 2: adatátvitel, 4Mbps Category 3: adatátvitel, 10BaseT (10Mbps), 4Mbps IBM Token Ring, 16 MHz, (100BaseT4) TIA/EIA 568-A szabvány Category 4: adatátvitel, 10BaseT, 16Mbps IBM Token Ring, 20 MHz, (100BaseT4) Category 5: napjainkban a legelterjedtebb. 100BaseTX, (1000BaseT) (3-4 csavarás/inch) ANSI/TIA/EIA-568-B.1 és 568-B.2. szabvány Dr. Kovács Szilveszter E. II. / 9.

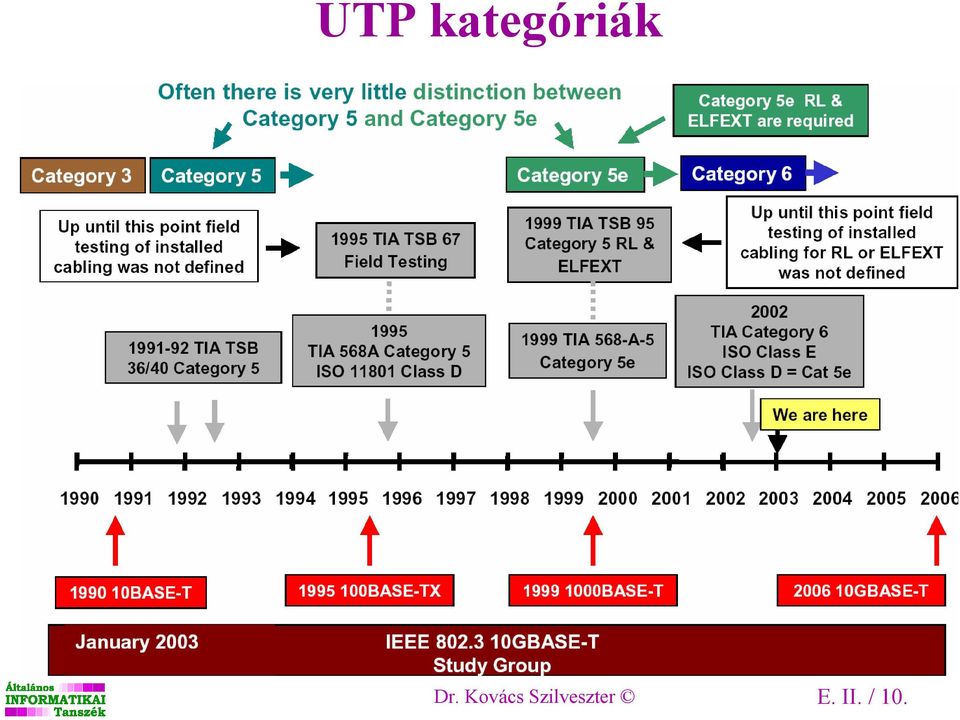

10 UTP kategóriák Dr. Kovács Szilveszter E. II. / 10.

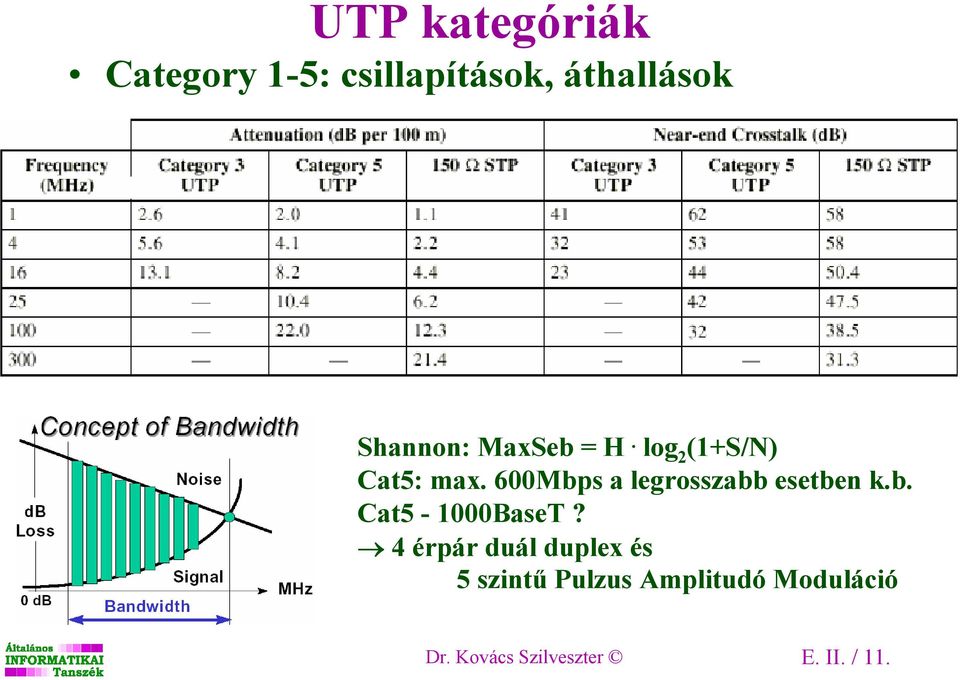

11 UTP kategóriák Category 1-5: csillapítások, áthallások Shannon: MaxSeb = H. log 2 (1+S/N) Cat5: max. 600Mbps a legrosszabb esetben k.b. Cat5-1000BaseT? 4 érpár duál duplex és 5 szintő Pulzus Amplitudó Moduláció Dr. Kovács Szilveszter E. II. / 11.

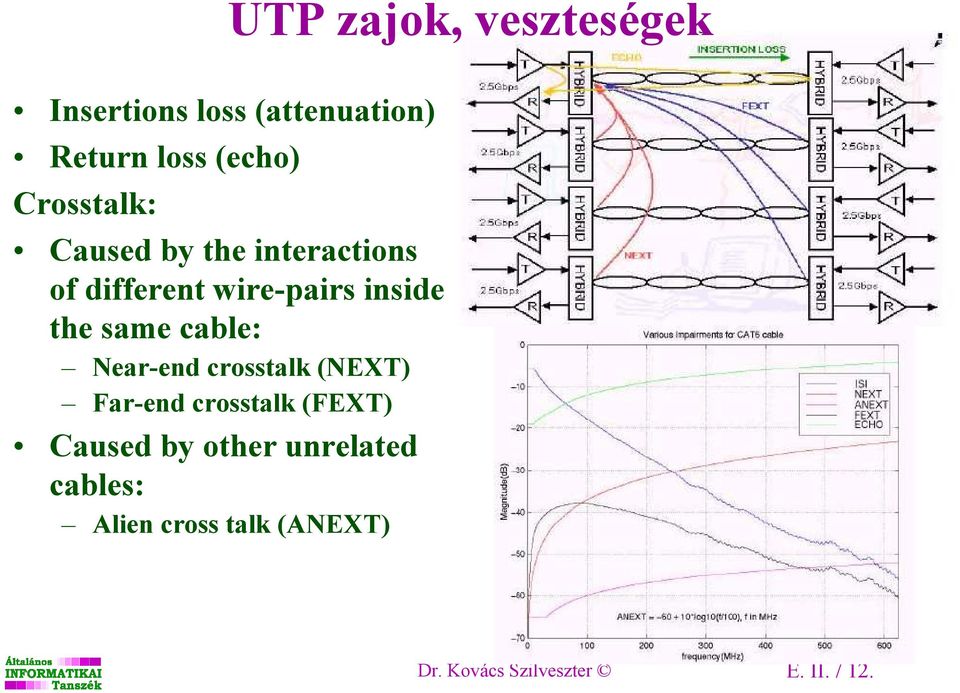

12 UTP zajok, veszteségek Insertions loss (attenuation) Return loss (echo) Crosstalk: Caused by the interactions of different wire-pairs inside the same cable: Near-end crosstalk (NEXT) Far-end crosstalk (FEXT) Caused by other unrelated cables: Alien cross talk (ANEXT) Dr. Kovács Szilveszter E. II. / 12.

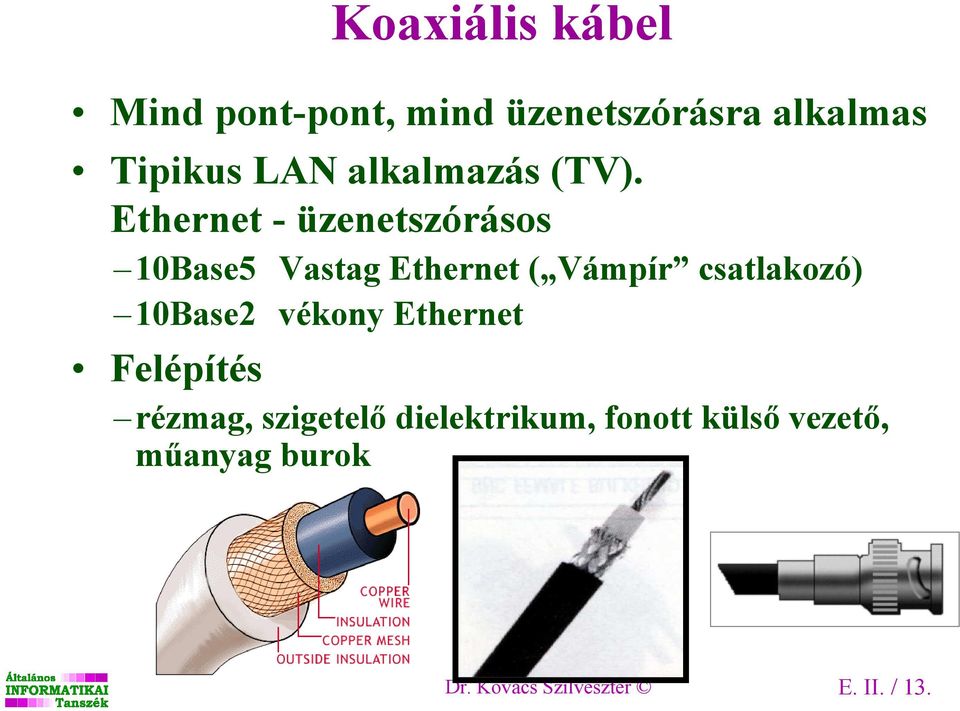

13 Koaxiális kábel Mind pont-pont, mind üzenetszórásra alkalmas Tipikus LAN alkalmazás (TV). Ethernet - üzenetszórásos 10Base5 Vastag Ethernet ( Vámpír csatlakozó) 10Base2 vékony Ethernet Felépítés rézmag, szigetelı dielektrikum, fonott külsı vezetı, mőanyag burok Dr. Kovács Szilveszter E. II. / 13.

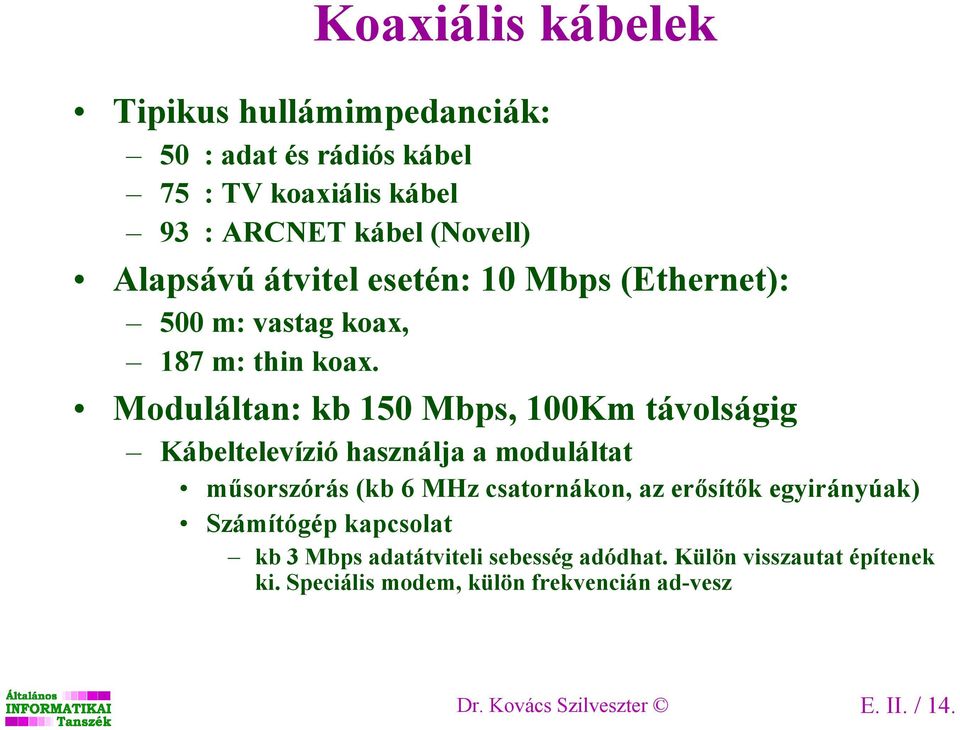

14 Koaxiális kábelek Tipikus hullámimpedanciák: 50 : adat és rádiós kábel 75 : TV koaxiális kábel 93 : ARCNET kábel (Novell) Alapsávú átvitel esetén: 10 Mbps (Ethernet): 500 m: vastag koax, 187 m: thin koax. Moduláltan: kb 150 Mbps, 100Km távolságig Kábeltelevízió használja a moduláltat mősorszórás (kb 6 MHz csatornákon, az erısítık egyirányúak) Számítógép kapcsolat kb 3 Mbps adatátviteli sebesség adódhat. Külön visszautat építenek ki. Speciális modem, külön frekvencián ad-vesz Dr. Kovács Szilveszter E. II. / 14.

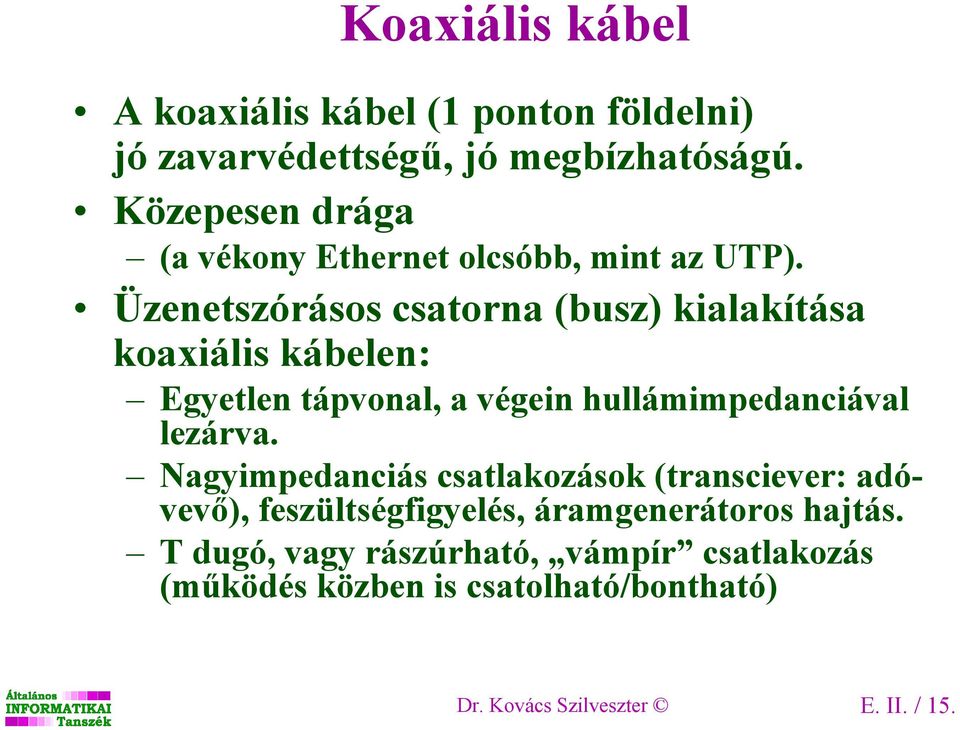

15 Koaxiális kábel A koaxiális kábel (1 ponton földelni) jó zavarvédettségő, jó megbízhatóságú. Közepesen drága (a vékony Ethernet olcsóbb, mint az UTP). Üzenetszórásos csatorna (busz) kialakítása koaxiális kábelen: Egyetlen tápvonal, a végein hullámimpedanciával lezárva. Nagyimpedanciás csatlakozások (transciever: adóvevı), feszültségfigyelés, áramgenerátoros hajtás. T dugó, vagy rászúrható, vámpír csatlakozás (mőködés közben is csatolható/bontható) Dr. Kovács Szilveszter E. II. / 15.

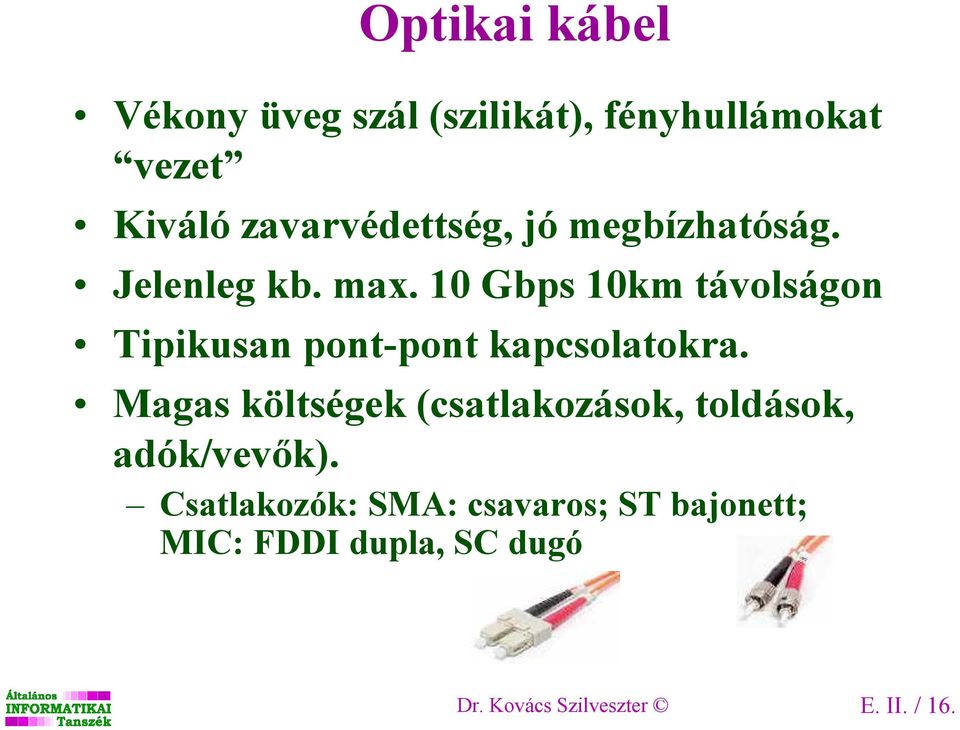

16 Optikai kábel Vékony üveg szál (szilikát), fényhullámokat vezet Kiváló zavarvédettség, jó megbízhatóság. Jelenleg kb. max. 10 Gbps 10km távolságon Tipikusan pont-pont kapcsolatokra. Magas költségek (csatlakozások, toldások, adók/vevık). Csatlakozók: SMA: csavaros; ST bajonett; MIC: FDDI dupla, SC dugó Dr. Kovács Szilveszter E. II. / 16.

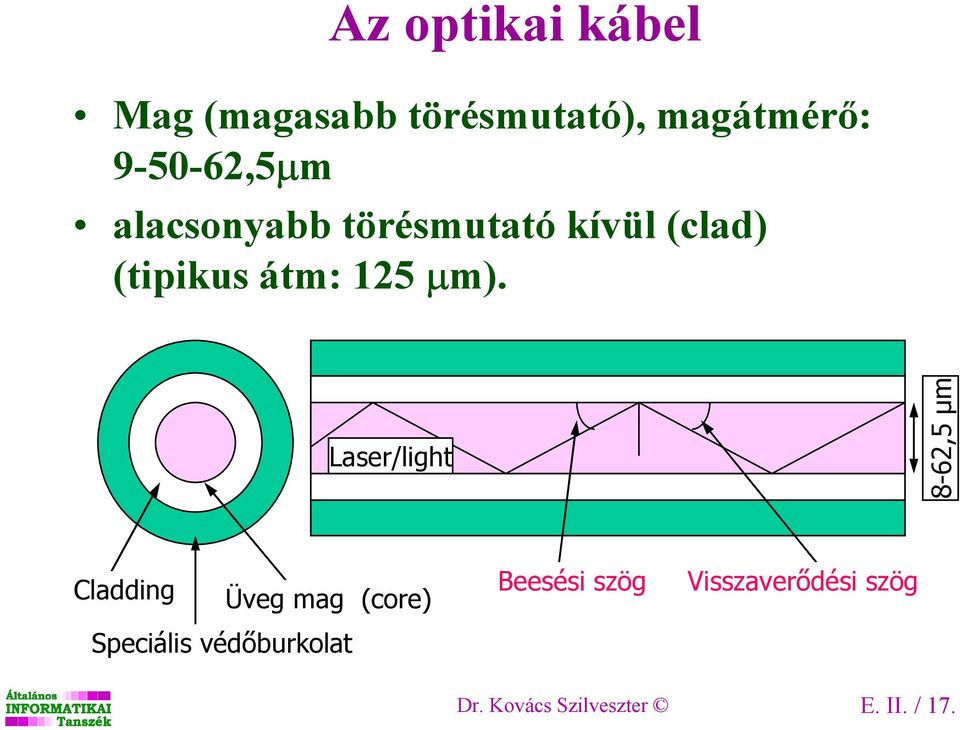

17 Az optikai kábel Mag (magasabb törésmutató), magátmérı: ,5µm alacsonyabb törésmutató kívül (clad) (tipikus átm: 125 µm). Laser/light 8-62,5 µm Cladding Üveg mag (core) Beesési szög Visszaverıdési szög Speciális védıburkolat Dr. Kovács Szilveszter E. II. / 17.

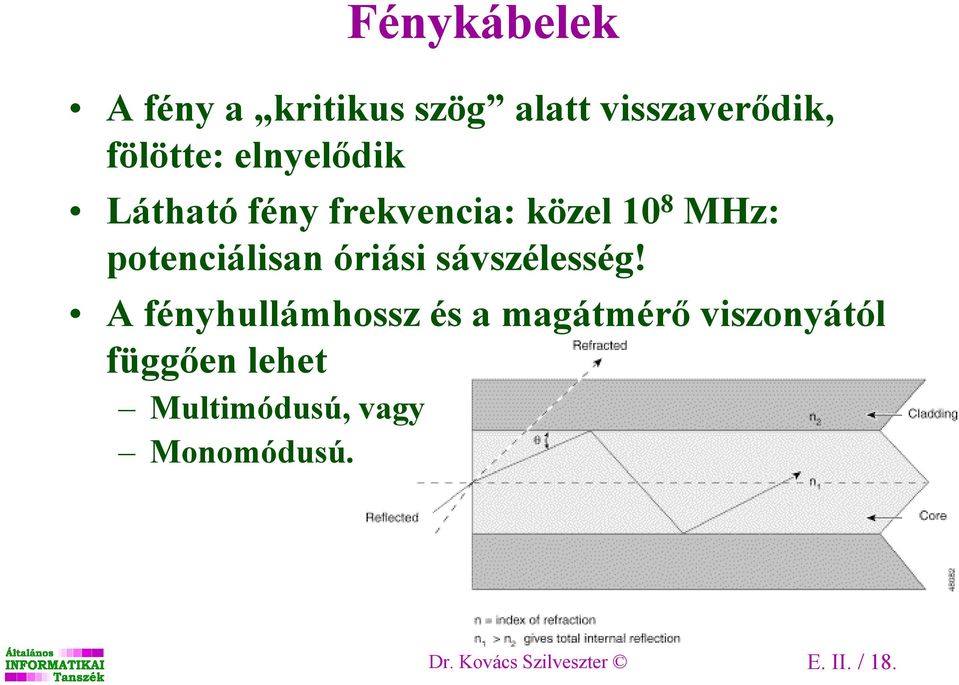

18 Fénykábelek A fény a kritikus szög alatt visszaverıdik, fölötte: elnyelıdik Látható fény frekvencia: közel 10 8 MHz: potenciálisan óriási sávszélesség! A fényhullámhossz és a magátmérı viszonyától függıen lehet Multimódusú, vagy Monomódusú. Dr. Kovács Szilveszter E. II. / 18.

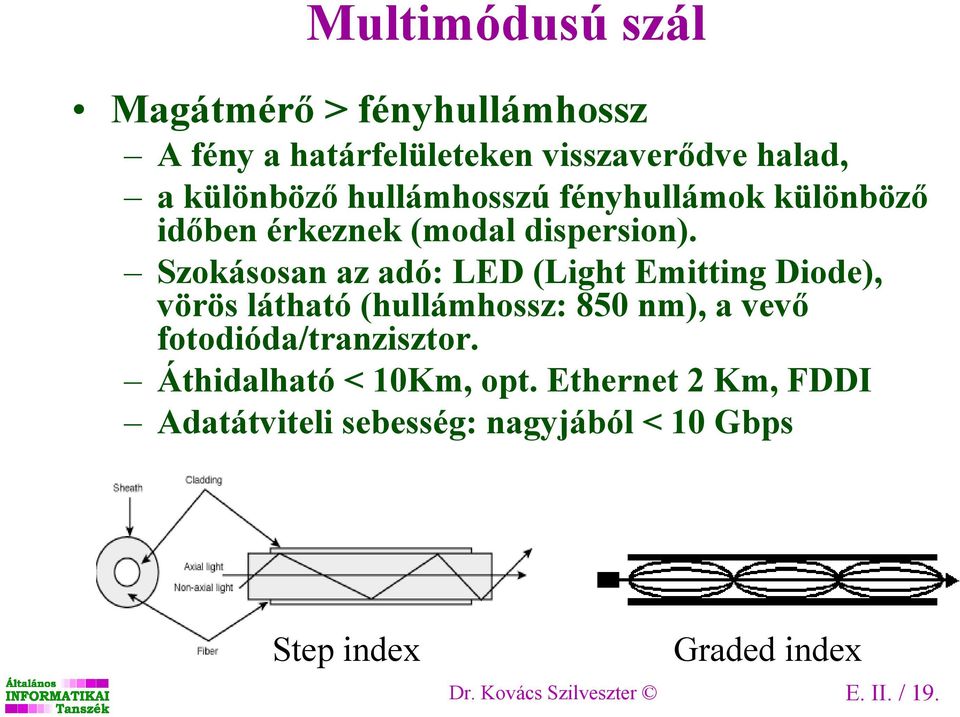

19 Multimódusú szál Magátmérı > fényhullámhossz A fény a határfelületeken visszaverıdve halad, a különbözı hullámhosszú fényhullámok különbözı idıben érkeznek (modal dispersion). Szokásosan az adó: LED (Light Emitting Diode), vörös látható (hullámhossz: 850 nm), a vevı fotodióda/tranzisztor. Áthidalható < 10Km, opt. Ethernet 2 Km, FDDI Adatátviteli sebesség: nagyjából < 10 Gbps Step index Graded index Dr. Kovács Szilveszter E. II. / 19.

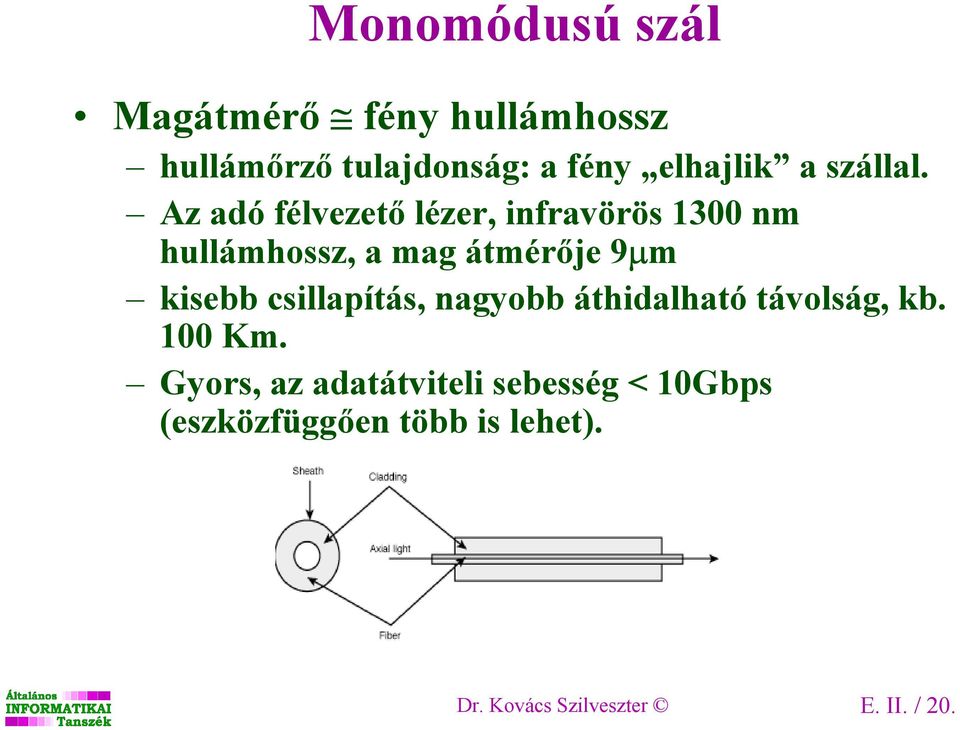

20 Monomódusú szál Magátmérı fény hullámhossz hullámırzı tulajdonság: a fény elhajlik a szállal. Az adó félvezetı lézer, infravörös 1300 nm hullámhossz, a mag átmérıje 9µm kisebb csillapítás, nagyobb áthidalható távolság, kb. 100 Km. Gyors, az adatátviteli sebesség < 10Gbps (eszközfüggıen több is lehet). Dr. Kovács Szilveszter E. II. / 20.
21 Optikai veszteségek Rayleigh szóródás: az atomi üveghibákon TIA/EIA-568A max.csillapítás WaveLength Max Attenuation (db/km) Abszorbció: elnyelıdés Multi-Mode Multi-Mode Single-Mode Diszperzió: szétszóródás Toldás (hideg/meleg): db Csatlakozó: db sebességkülönbség (hullámhossz) útkülönbség Dr. Kovács Szilveszter E. II. / 21.
22 Optikai veszteségek Útkülönbségbıl adódó diszperzió LED Lézer Kondicionáló beiktatása LED Lézer Dr. Kovács Szilveszter E. II. / 22.
23 Távolságok (Gigabit Ethernet LAN ) Dr. Kovács Szilveszter E. II. / 23.
24 Kapcsolódó ZH kérdések pl. (, illetve az azokra tavaly kapott válaszok :-) Dr. Kovács Szilveszter E. II. / 24.
25 Vezetéknélküli átvitel 10 2 Hz Csavart érpár Telefonszolgálat lat Coaxális kábelk FM rádio r és s TV AM rádior Földi mikrohullámú Satellite Optical fiber Rádio Mikrohull rohullám Infravörös Ultraviola Látható Eletromágneses hullámok terjedése a "levegıben" (nem kell külön fiziai összeköttetést kiépíteni) Igen nagy távolságokot is át lehet hidalni vele Dr. Kovács Szilveszter E. II. / 25.
26 Földi rádiós (URH) Kis távolságú, alacsony sebességő mobil összeköttetés a bázis állomás és a terminálok között. Kilégítı rendelkezésreállás, idıjárás és pozíciófüggı bit-hiba arány. Radio field of coverage of base station BS F 2 F 3 F 1 F 2 F 3 F 1 F 2 F 3 F 1 BS = Base station F 2 F 3 F 1 F 2 = User computer/terminal F 1, F 2, F 3 = Frequencies used in cell Dr. Kovács Szilveszter E. II. / 26.
27 Földi rádiós (WLAN) Wireless LAN (WLAN) pl. IEEE b Sebesség: 1, 2, 5.5, 11 Mbps (IEEE b) Frekvencia MHz Teljesítmény: 100 mw Hatótávolság 1Mbps (tipikus): 460m nyílt terepen, 300m kézi berendezésnél, 90m irodában Hatótávolság 11Mbps (tipikus): 120m nyílt terepen, 90m kézi berendezésnél, 30m irodában Szórt spektrumú rádiós csatorna Direct Sequence Spread Spectrum (DSSS), vagy Frequency Hopped Spread Spectrum (FHSS) Nincs frekvencia-engedélyhez kötve Dr. Kovács Szilveszter E. II. / 27.
28 Földi rádiós (WLAN) Szórt spektrumú rádiós csatorna Nagyobb sávszélesség: csökkentett adóteljesítmény változatlan jelteljesítmény Direct Sequence Spread Spectrum (DSSS) Demoduláció korellátorral (a Barker kód leszedése) Frequency Hopped Spread Spectrum (FHSS) Az adó frekvenciák gyors változtatása valamilyen elıre definiált függvény szerint (a vevı követi) Dr. Kovács Szilveszter E. II. / 28.
29 Földi mikrohullámú Közepes, vagy nagy távolság áthidalása (a költséges kábel helyett), stabil állomások között, ahol van mikrohullámú rálátás. Nagy sebesség, idıjárásfüggı. föld földi állomás s közötti k direkt vonal Mikrohullámú adó/vev /vevı torony Két földi állomás között távolság kb. 50 km Dr. Kovács Szilveszter E. II. / 29.
30 Távközlési mőholdak Mikrohullámú átvitel (nagytávolságú számítógép hálózatokhoz is) földi állomás és mőholdak között. nagy sebesség (bár idıjárásfüggés: az esı elnyeli), gond a magas terjedési késleltetés. Transzponder: bizonyos spektrumot figyelnek, erısítenek és visszaadnak (interferenciaelkerülés miatt más spektrumon, különbözı polarizációval). Nemzetközi egyezmények a frekvenciasávokra. Geostacionárius mőholdak kb 36000Km magasságban: msec késleltetést is okozhatnak. Három mőhold az egész földet lefedheti. Dr. Kovács Szilveszter E. II. / 30.
31 Mőhold frekvenciák Optimális az 1-10 GHz. Alatta atmoszférikus zajok, elektromos eszközök zajai; Fölötte erıs atmoszférikus csillapítás. C band 4/6 GHz fölfelé (uplink) GHz lefelé (downlink) GHz KU band 12/14 GHz (nagyobb transponder érzékenységet kíván) uplink GHz downlink GHz Dr. Kovács Szilveszter E. II. / 31.
32 Lézeres optikai Kistávolságú, stabil telepítéső (pl. épületek között), nagy sávszélesség, idıjárásfüggı. Dr. Kovács Szilveszter E. II. / 32.
33 A közeg kiválasztásának tényezıi Sávszélesség és adatátviteli sebesség: a szükségletünknek megfelelıt válasszuk Távolság: figyelembe venni, milyen távolságot hidalhatunk át. Figyelembe kell venni a késleltetést is! Minıség: tolerálhatók bizonyos hibák, vagy sem (zavarvédettség, megbízhatóság, pl. rossz idıjárás esetén rendelkezésre állás) Üzenetszórásra való alkalmasság Költség: a közeg és az eszközök különbözı költségőek Dr. Kovács Szilveszter E. II. / 33.
34 Hasonlítsunk össze Földi rádiós Lézeres Mikrohullám Mőholdas Adatátviteli seb. 16 Kbps 100 Mbps 100 Mbps 500MHz több 500 Mbps Áthidalható táv Km 1-2 Km 100 Km kontinensre Késleltetés 3 µs/km - 3 µs/km msec Zavarvédettség idıjárásfüggı Megbízhatóság közepes jó jó kiváló Üzenetszórás alkalmas pont-pont pont-pont alkalmas Ár költséges berendezések Dr. Kovács Szilveszter E. II. / 34.
35 Jelkódolás Az átviteli módok lehetnek Alapsávú átvitel Szélessávú átvitel (telefontechnika: modulálás digitális jelek analóg csatornán való továbbítása) Egyszerő bináris jelkódolás (alapsávú) bináris értékekhez a jelszintek (feszültség vagy áram): pl. 1: 1V; 0: 0V Probléma szinkronizálás: pl. csupa 0 esetén nincs jelváltozás Ezen segíthet pl. a Manchester kódolás Dr. Kovács Szilveszter E. II. / 35.
36 Manchester kódolás A Manchester-kódolás Minden bitperiódus 2 részre oszlik, a bitidı közepén mindig van átmenet (bitszinkron): 1: magas-alacsony, 0: alacsony-magas átmenet. Hátránya: kétszeres sávszélesség igény (fele olyan széles impulzusok). Különbségi Manchester kódolás (variáns) 1: a bitidı elején hiányzó átmenet, 0: a bitidı elején jelenlévı átmenet és a bitidı közepén itt is mindig van átmenet, de a jel polaritására érzéketlen. Dr. Kovács Szilveszter E. II. / 36.
37 Példa három különbözı jelkódolásra A bitidı közepén: 1: ; 0: 1: bitidı elején hiányzó, 0: bitidı elején meglévı, és közepén mindig! Dr. Kovács Szilveszter E. II. / 37.
38 MLT-3 Encoding Non Return to Zero, NRZ-Invertive (1-nél vált), Multi-Level Transition 3 Csupa 1 esetén pl: 1111=+1,0,-1,0 1/4 frekvencia csökkenés Csupa 0 esetén nincs adás (itt is lehet bitszinkron hiba) Csökken a max. frekvencia, de nem nyerhetı ki belıle a bitszinkron Dr. Kovács Szilveszter E. II. / 38.
39 4B/5B Encoding Vezérlıkódok Hibadetektálás 25% veszteség (4+1) Szinkronizálás 4B/5B + MLT-3 100BaseT Dr. Kovács Szilveszter E. II. / 39.
40 Jelek modulálása Ilyen kell pl. analóg távbeszélırendszeren való digitális jelátvitelhez A távbeszélırendszer: nyilvános kapcsolt hálózat az egész világot behálózó (analóg) kapcsoltvonali hálózat Gond a digitális jelek analóg kapcsoltvonali továbbítása. Modem (modulátor-demodulátor) kell. Feladata: kapcsolat felépítés és bontás (mint a telefon) tárcsázás, sávon belüli jelzés DTMF jelek (2db szinusz egyszerre a 7-bıl) a digitális bitfolyam modulált vivıjellé alakítása (oda és vissza). Dr. Kovács Szilveszter E. II. / 40.
41 Digitális bitfolyam modulált vivıjellé alakítása Modulációs módszerek (szinuszos vivıhullám) amplitúdómoduláció: a vivıjel amplitúdóját változtatják; frekvenciamoduláció: a vivıjel frekvenciáját változtatják; fázismoduláció: a vivıjel fázisát változtatják; és ezek kombinációja (kombinált). Dr. Kovács Szilveszter E. II. / 41.
42 Modulációs módszerek Dr. Kovács Szilveszter E. II. / 42.
43 Kombinált amplitúdó és fázismoduláció 0, 90, 180 és 270 fokos fázisonként (4 db), két amplitúdószint 8 lehetséges jelzés 3 bit/baud moduláció. 30 fokos fázisváltások, ezekbıl 8-hoz egy, négyhez két amplitúdószint: 16 jelzéskombináció lehet 4 bit/baud moduláció. Quadrature Amplitude Modulation (QAM) 2400 baud-os vonalon 9600 bps-t biztosít. Dr. Kovács Szilveszter E. II. / 43.
44 Modemek Shannon korlát a távbeszélı vonalon: Sávszélesség: 2,400 Hz 2,800 Hz, S/N 24 db - 30 db 24,000 bps 1950: gyártó specifikus, fıleg FSK (300 bps bps) és vestigial sideband (1200 bps bps). 1964: Az elsı CCITT Modem Ajánlás, V.21 (1964), 200 bps FSK modem (ma 300 bps) V.34/V.8 interfész 1968: 4 Phase (2X2 QAM) 1984: 4X4 QAM, V.22bis 1984: technológiai elıretörés V.32 visszhang elnyomás (echo cancellation) és trellis kódolás V.32bis 14,400 bps. 1989/90: V.34 19,200 bps, 24,000 bps majd 28,800 bps. 1996: V.34 33,600 bps. Napjainkban 56,600 bps (de ez aszimmetrikus) De a telefon sávszélesség korlát tipikusan nem az elıfizetıi hurok, hanem a kapcsológépek sávszőrıi miatt vannak az elıfizetıi hurkon jóval nagyobb sávszélesség is elérhetı (xdsl) Dr. Kovács Szilveszter E. II. / 44.
45 Optikai moduláció Wavelength Division Multiplexing (WDM) > 64 channel GHz SONET/SDH: Synchronous Optical Network/Synchronous Digital Hierarchy STS-1: Synchronous Transport Signal level 1 Dr. Kovács Szilveszter E. II. / 45.
46 Az RS-232-C interfész Számítógép és terminál, vagy modem közötti interfész. Szabványos elnevezések: Számítógép v. terminál: adatvégberendezés: DTE (Data Terminal Equipment); Modem v. adatátviteli berendezés: DCE (Data Circuit-Terminating Equipment). Fizikai réteg protokoll: mechanikai villamos interfészek meghatározása. funkcionális eljárás Dr. Kovács Szilveszter E. II. / 46.
47 Az RS-232-C interfész Az RS-232-C az RS-232 harmadik, javított változata Alkotója: Electronis Industries Association EIA RS-232-C CCITT változata: V.24 (nagyon hasonló) (ENSZ szervezet a CCITT) CCITT: Comite Consultatic International de Télégraphique et Téléphonique Dr. Kovács Szilveszter E. II. / 47.
48 Az RS-232-C interfész A mechanikai meghatározás: 47,04+-0,13 mm szélességő 25 tüskés (D-CANNON) csatlakozó A felsı sor tői 1-13-ig balról jobbra, az alsó ig számozva A villamos specifikáció -3 V-nál kisebb feszültség jelent bináris 1-et, +4 V-nál nagyobb: bináris 0-át. Legfeljebb 15 m kábelek, 20 Kbps sebesség a megengedett. Dr. Kovács Szilveszter E. II. / 48.
49 Az RS-232-C interfész Funkcionális specifikáció: a tőkhöz tartozó áramkörök kijelölése és azok leírása DTE Védıföld Adás Vétel Adáskérés Adásra kész Adat kész Közös vissztérés Vevıérzékelés Adatterminál kész (1) (2) TxD Transmit (3) RxD Receive (4) RTS Request To Send (5) CTS Clear To Send (6) DSR Data Set Ready (7) (8) CD Carrier Detect (20) DTR Data Terminal Ready DCE (Modem felkészült) Pl. egy "eljárás": DTE bekapcsol DTR=1 DCE bekapcsol DSR=1 DCE vivıt érzékel CD=1 DTE:RTS=1 adáskérés DTE:CTS=1 adásra kész DTE: Transmit (adatok küldése) A fel nem tüntetett áramkörök a szinkron átvitelhez tartozó áramkörök, illetve egyéb jelek pl. csengetı jel érzékelése Az eljárás specifikáció: protokoll, mely az események érvényes sorrendjeit határozza meg. Akció-reakció eseménypárokon alapul. Dr. Kovács Szilveszter E. II. / 49.
50 A null-modem DTE-DTE kapcsolatra alkalmas kábel: R - T/T - R csere és néhány átkötés (és visszahurkolás) DTE Védıföld (1) TxD (2) RxD (3) RTS (4) CTS (5) DSR (6) Közös vissztérés (7) CD (8) DTR (20) DTE (1) (2) TxD (3) RxD Receive (4) RTS Request To Send (5) CTS Clear To Send (6) DSR Data Set Ready (7) (8) CD Carrier Detect (20) DTR Data Terminal Ready Dr. Kovács Szilveszter E. II. / 50.
51 A bitidık behatárolása Aszinkron eset: start-stopbites startbit megoldás 8 bit adat olyan pontos idızítés kell, hogy az átvitt adatok alatt ne essen ki a bitidıbıl szabványos sebességek kellenek, amiben a DTE és DCE megegyeznek (vagy kézzel konfigurálnak): 1200, 2400, 4800, 9600 bps stb. A start-stopbitek: veszteség (rossz csatornakihasználtság) Szinkron eset: külön bitidızítés tüske A DCE (modem) diktálja a vétel-adás sebességét a DTE-ben nem kell sebességet konfigurálni A kerethatárokhoz speciális bitminta (szinkron karakter, vagy flag). 1 v.2 stopbit Dr. Kovács Szilveszter E. II. / 51.
52 Analóg jelek digitális vonalon A telefóniában a trönkök digitálisak Az elıfizetıi hurkok viszont analógok. Szükséges tehát: kódoló-dekódoló (coder-decoder: codec): ami analóg jeleket digitális bitsorozattá (oda és vissza) alakítja Dr. Kovács Szilveszter E. II. / 52.
53 Analóg beszédcsatornán digitális adatok Az analóg beszédcsatorna 0-4 KHz a sávszélesség, ez (Nyquist szerint) 8000 minta/sec-kel leírható. Azaz 125 µsec/minta (125 µsec-enként egy keret), és ezt egy 8 bites (USA-ban 7 bites) számmá konvertálni a neve PCM (Pulse Code Modulation) Egy hangcsatorna 2*4K*8 64Kbps sebességő (Amerikában csak 7 bit ott csak 56 Kbps) Szabványos PCM sebességek USA, Japán (CCITT, Bell System) T 1 : 1,544 Mbps 24 PCM csatorna T 2 : 6,312 Mbps T 3 : 44,736 Mbps T 4 : 274,176 Mbps Európa (CCITT) E 1 : 2,048 Mbps : 30PCM + 2 jelzés csat. E 2 : 8,848 Mbps E 3 : 34,304 Mbps E 4 : 565,148 Mbps Dr. Kovács Szilveszter E. II. / 53.
54 PCM vivık A T1 vivı 24 PCM csatornát multiplexál egy csatornán 7 adat + 1 vezérlıbit, 56 Kbps; egy keret: 24 * 8 bit + 1 keretképzési bit = 193 bit; 1 keret (193 bit)/ 125 µsec: 1,544 Mbps Az E1 vivı 30 PCM+2 jelzéscsatornát nyalábol a 125 µsec-os keretbe 32*8 bites minta; 256 bit / 125 µsec: 2,048 Mbps Szabványos PCM sebességek USA, Japán (CCITT, Bell System) T 1 : 1,544 Mbps 24 PCM csatorna T 2 : 6,312 Mbps T 3 : 44,736 Mbps T 4 : 274,176 Mbps Európa (CCITT) E 1 : 2,048 Mbps : 30PCM + 2 jelzés csat. E 2 : 8,848 Mbps E 3 : 34,304 Mbps E 4 : 565,148 Mbps Dr. Kovács Szilveszter E. II. / 54.
55 Kódolási rendszerek Hogy lehetne kódolással az átviendı bitek számát csökkenteni? Különbségi impulzus-modulációval (differential pulse code modulation): az aktuális és a megelızı minta különbségét viszik át Delta modulációval: csak 1 bittel jelzik, hogy a jel nı, vagy csökken (lemaradhat) Prediktív kódolással (predictive encoding): elızı néhány értékbıl extrapolálva megjósolják a következı értéket, majd az aktuális és a becsült érték különbségét továbbítják. (A dekódoló is ugyanezzel a módszerrel becsül.) Dr. Kovács Szilveszter E. II. / 55.
56 Kapcsolt hálózatok Kommunikációs csomópont (kapcsoló) Hálózati végpont Communication Network A végpontok közötti adatcsere kapcsoló csomópontokon keresztül Dr. Kovács Szilveszter E. II. / 56.
57 Kapcsolási technológiák Vonalkapcsolás (Circuit Switching, CS) Üzenetkapcsolás (Message Switching, MS) Csomagkapcsolás (Datagram or Packet Switching, PS) Virtuális vonalkapcsolás (Virtual Circuit Switching, VCS) Dr. Kovács Szilveszter E. II. / 57.
58 Kapcsolási technológiák Connection t d t d Circuit Switching Message Switching Datagram Switching Virtual Circuit Switching Dr. Kovács Szilveszter E. II. / 58.
59 Kapcsolási technológiák átlapolt mőködés Message Switching Datagram Switching Dr. Kovács Szilveszter E. II. / 59.
60 Vonalkapcsolás Vonalkapcsolt hálózat Kapcsolat felépítés (connection) a végpontok között (hátrány: ez idıigényes lehet), a dedikált vonalon kommunikáció a végpontok között (elıny: nincs csat. elérési késleltetés, nincs torlódás), végül kapcsolat bontás. Impulzusszerő (burst-ös) forgalom esetén nem kedvezı (kihasználatlanság léphet fel foglal, de nem használ). Pl. a nyilvános kapcsolt telefon hálózat ilyen. Dr. Kovács Szilveszter E. II. / 60.
61 Üzenetkapcsolás Üzenetkapcsolt hálózat Teljes üzenet feladása megtörténik, a csomópontok tárolják, majd továbbítják (store-and-forward) az üzenetet. Nincs korlát az üzenet méretére. Tetszılegesen nagy késleltetés (nem interaktív, nem lehet valós idejő), bár prioritások kialakíthatók, Tetszılegesen nagy tárolókapacitás igény a csomópontokon. A torlódás kontrollálható, jól kihasználja a közeget Dr. Kovács Szilveszter E. II. / 61.
62 Csomagkapcsolás Csomagkapcsolt hálózat Felülrıl korlátos mérető csomagokat (packets) állítanak elı az üzenetek feldarabolásával. A csomópontok között kapcsolaton (link-en) dinamikusan osztoznak a csomagok Korlátos tárolókapacitás igény a csomópontokon, kisebb késleltetés lehetséges (interaktív kommunikációra is alkalmas). Nagyobb lehet az átbocsátóképesség. Lehetıség van az átlapolt mőködésre (hosszabb üzenet elsı csomagjait már feldolgozzák, mikor a többit még csak adják). Dr. Kovács Szilveszter E. II. / 62.
63 Virtuális vonalkapcsolás Csomagkapcsolás, de logikai útvonal alakul ki a végpontok között, a csomagok ugyanazt az útvonalat használják (ezért feladási sorrendjükben érkeznek). Hasonlít a vonalkapcsoláshoz, de az útvonal nem dedikált (más csomagok is osztoznak egyes linkeken). A logikai útvonal létesítéséhez kapcsolat felépítés kell! Szembesítve a datagram kapcsolással: ennél minden csomag függetlenül továbbítódik, sorrend felborulhat (rendezı protokoll kell), nem kell kapcsolat felépítés. Dr. Kovács Szilveszter E. II. / 63.
64 Virtual Circuit Switching A virtual circuit # B B C Logikai kapcsolat (logical connection, virtual circuit: VC) létesül két állomás között. A csomagok a VC számmal és a sorszámukkal címkézettek A 1 3 virtual circuit #2 5 C Dr. Kovács Szilveszter E. II. / 64.
65 Datagram Switching A B.3 B.2 B.1 C.3 C.2 C.1 2 B.3 B.2 B.1 B.3 B.2 4 C.3 C.2 C.1 B B C Minden csomag függetlenül továbbítódik A csomagok a cél címmel és a sorszámukkal címkézettek. Sorrendjük felborulhat. A 1 C.1 B.1 3 C.3 C.2 5 C Dr. Kovács Szilveszter E. II. / 65.
66 Gyors vonalkapcsolt hálózat: ISDN ISDN (Integrated Services Digital Network): integrált szolgáltatású digitális hálózat Kialakítási cél: integrálni a hang és a digitális átvitelt; újra kell tervezni a távbeszélırendszert ezért a CCITT szabványosította (nem az ISO) ben jóváhagyták, 1988-ban finomították Olyan, mint a vonalkapcsolás, csak nagyon gyorsan épít/bont... Dr. Kovács Szilveszter E. II. / 66.
67 Az ISDN alapgondolata A digitális bitcsı (digital bit pipe), amin a bitek mindkét irányban folyhatnak Külön jelzéscsatorna a kapcsolat menedzselésére, de ha a kapcsolat felépült, tetszıleges digitális adat (telefon, fax, digitális adat, pl. kép stb.) továbbítható. A bitcsı nyalábolható: idıosztásos multiplexeléssel több független csatornát támogat. Dr. Kovács Szilveszter E. II. / 67.
68 A felépítés 2 vezeték (192 Kbps) NT: Network Termination 8 vezetékes ISDN busz, 2 adás, 2 vétel, 4 táp; passzív, max 1 km ISDN központ Elıfizetıi végzıdés (NT) T U Az NT után lehet ISPBX, ami S referenciapontos eszközöket, pl LAN-t kapcsolhat... Címezhetı ISDN eszközök A címeket az NT osztja ki bekapcsoláskor. Az ISDN bitcsıhöz a "hozzáférést" is az NT intézi. A T interfészhez max 8 TE1 berendezés csatlakozhat. Dr. Kovács Szilveszter E. II. / 68.
69 A felépítés TE1 TE1 U ET LT REG NT1 T TA R TE2 U,T,S,R: referenciapontok ET: Központvégzıdés (Exchange Termination) LT: Vonalvégzıdés (Line Termination) NT1: 1-es hálózatvégzıdés NT2: 2-es hálózatvégzıdés TA: Végberendezés illesztı (Terminal Adaptor) TE1: ISDN végberendezés (Terminal Equipment No1) TE2: Nem ISDN végberendezés REG: Regenerátor NT2 S TE1 TA R TE2 Dr. Kovács Szilveszter E. II. / 69.
70 CCITT csatornatípusok A: 4 KHz-es analóg telefoncsatorna B: 64 Kbps PCM csatorna hang és adatátvitelre C: 8 v. 16 Kbps digitális csatorna D: 16 v. 64 Kbps digitális csatorna az átvivısávon kívüli jelzések számára E: 64 Kbps digitális csatorna az átvivısávon belüli jelzések számára H: 384 v, 1536 v Kbps digitális csatorna Szabványos kombinációk: 1) Alaphozzáférés: 2 B + 1 D 16 2) Primer hozzáférés: USA és Japan: 23 B +1 D 64 (~ T1) Európa: 30 B + 1 D 64 (~E1) 3) Hibrid: 1 A + 1 C (gyakorlatilag nem használják) Dr. Kovács Szilveszter E. II. / 70.
71 Gyakorlat 1. feladat Adatátviteli sebesség Mekkora jel-zaj viszony szükséges lagalább egy E1 vivı (2,048 Mbps) 50KHz-es sávszélességő vonalra ültetéséhez? Shannon: Elm-max-adatátv-seb = H log 2 (1 +S/N) [bps] 2,048 * 10 6 = 50 * 10 3 * log 2 (1 +S/N) 40,96 = log 2 (1 +S/N) 2 40,96 = 1 +S/N 2,14 * = 1 +S/N S/N 2,14 * S/N [DB] 10 * log 10 (2,14 * ) S/N [DB] 10 * 12,33 = 123 db Dr. Kovács Szilveszter E. II. / 71.
72 Gyakorlat 2. feladat Kódolás Vázolja fel a jelváltozásokat a következı bitfolyamra: a) bináris, b) Manchester és c) különbségi Manchester kódolásnál! Manchester: középen 1 - átmenet; 0 - átmenet. Különbségi Manchester kódolásnál: 1 - a bitidı elején hiányzó átmenet, 0 - a bitidı elején meglévı átmenet. M KM Dr. Kovács Szilveszter E. II. / 72.
73 Gyakorlat 3. feladat Adatátviteli sebesség Milyen max jel-zaj viszonyra számíthatunk egy telefonvonal esetén, ha azt PCM csatornán továbbítják? (H=4kHz, 64Kbps) Shannon: Elm-max-adatátv-seb = H * log 2 (1 + S/N) 64*10 3 = 4*10 3 *log 2 (1 + S/N) 16 = log 2 (1 + S/N) 2 16 = 1 + S/N = 1 + S/N S/N = S/N [DB] = 10 log 10 (S/N) = 10*log = 10*4,82 S/N [DB] = 48,2 db legfeljebb Dr. Kovács Szilveszter E. II. / 73.
74 Gyakorlat 4. feladat Adatátviteli sebesség Egy adatátviteli csatorna sávszélessége 30 MHz, melyen legfeljebb 120 Mbps sebességgel kívánunk adatokat továbbítani. a) Legalább hány jelet kell tudnunk megkülönböztetni a fizikai közegen ezen max adatátviteli sebesség eléréséhez? b) Mennyi lehet a maximális jelsebesség a csatornán? c) Ezen max sebességhez milyen minimális jel-zaj viszonyt kell biztosítanunk? a) Nyquist: adatátvitelisebesség = 2 H log 2 V 120*10 6 = 2*30*10 6 * log 2 V 2 = log 2 V, V = 4 Legalább 4 jel kell tudni megkülönböztetni. b) log 2 V bit/baud Max. jelzéssebesség: 2 * H = 2*30*10 6 = 60*10 6 Baud c) Shannon 120*10 6 = 30*10 6 * log 2 (1 + S/N) 4 = log 2 (1 + S/N) 16 1 = 15 = S/N S/N [DB] = 10*log = 11,76 [db] Dr. Kovács Szilveszter E. II. / 74.
75 Gyakorlat 5. feladat Adatátviteli sebesség Egy modem mőködési diagramjának adatpontjai a következı koordinátákkal jellemezhet[k: a) (1,1); (1,-1); (-1, 1); (-1, -1) b) (0, 1); (0, 2) Hány bps adatátviteli sebességet érhet el a modem ilyen paraméterekkel 1200 baud-os jelzéssebesség esetén? Milyen modulációt használ a modem? a) V = 4; log 2 V = 2, 2 bit/baud, adatseb = jelzésseb * bit/baud, adatseb = * 2 = 2400 bps Fázismoduláció. b) V = 2; log 2 V = 1 bit/baud adatseb = 1200 bps Amplitúdómoduláció. Dr. Kovács Szilveszter E. II. / 75.
76 Gyakorlat 6. feladat Vonal és csomagkapcsolás összehasonlítása X bit üzenet továbbítása a., vonalkapcsolt, ill. b., csomagkapcsolt hálózaton (nem átlapolt). Paraméterek: Vonalkapcsolt hálózat Csomagkapcsolt hálózat Áramkör felépítési idı Adatátviteli sebesség Ugrások száma Ugrásonként késleltetés (feldolgozási idı) Csomagméret Kérdések: Mekkora lesz a késleltetési idı (az elsı bit mikor érkezik)? T k =? Mekkora lesz az adatátviteli idı? T átv =? Adatátviteli sebesség s [sec] b [bps] k d [sec] p [bit] b [bps] Dr. Kovács Szilveszter E. II. / 76.
77 Gyakorlat 6. feladat megoldás Vonalkapcsolt hálózat: T k = áramkör-felépítési-idı = s [sec], T átv = s + X/b [sec] Csomagkapcsolt hálózat: u = 1 u = 2 u = k F N C A csomagok száma: n = X/p; ugrások száma: k 1 ugráshoz p/b + d idı kell (csomagátviteli + késleltetési idı) u = 1 u = 2 u = k p/b terjedési késleltetés: 0 Feldolgozási idı: d Késleltetési idı: T k (elsı csomag megérkezés kezdete) p p T k = k + d = k d+ ( k 1) b b elsı csomag teljesen megérkezik p b 1. csomag átment Teljes átviteli idı: T átv (utolsó csomag megérkezés vége) p T átv = k + d + ( n 1) b p b a többi teljesen megérkezik Dr. Kovács Szilveszter E. II. / 77.
78 Gyakorlat 6. feladat megoldás Csomagkapcsolt hálózat: Teljes átviteli idı: T átv (utolsó csomag megérkezés vége) p T átv = k + d + ( n 1) b p b A csomagok száma: n= p X p p T átv = k + d + 1 k d+ k 1+ b p b b X p X p elsı csomag teljesen megérkezik a többi teljesen megérkezik (átlapolt feldolgozás, a csomagok közvetlenül követik egymást) Csomagkapcsolt hálózat: p T átv = k d+ ( k 1) + b Jobb ha: p k d+ ( k 1) < s b X b Vonalkapcsolt hálózat: T átv = s+ X b Dr. Kovács Szilveszter E. II. / 78.
