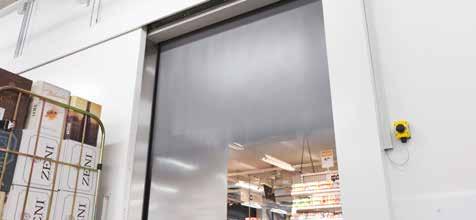

1 record record SPEEDCORD ütközésálló redőny-gyorskapu beltéri használatra SPEEDCORD

2 SPEEDCORD 2

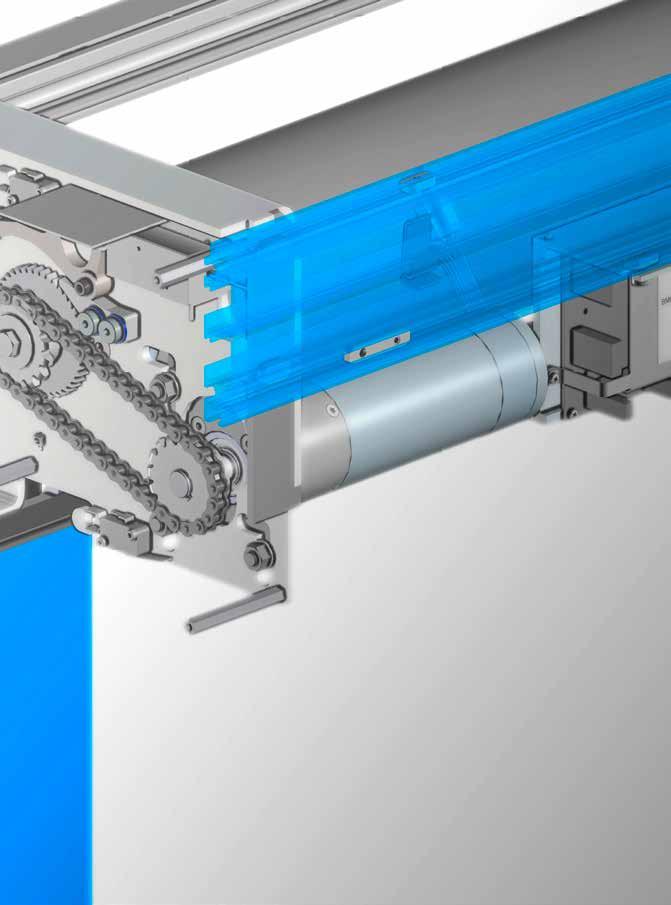

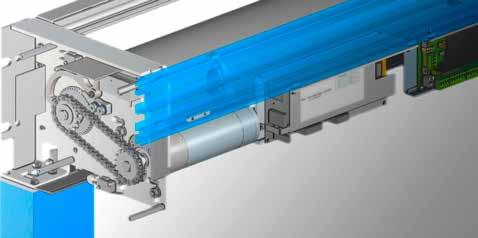

3 record SPEEDCORD ütközésálló redőny-gyorskapu beltéri használatra record SPEEDCORD előnyök a rövidebb nyitási ciklusokkal kisebb a hőveszteség Néhány kiválasztott piacra a record már sok éve fejleszt és gyárt redőny-gyorskapukat. Jelenleg a SPEEDCORD modell esetében a prioritás az, hogy a terméket bevezessük a nemzetközi piacokra is. A record sikeres LOOK és FIRST redőny-gyorskapu szériáinak kifejlesztése során szerzett know-how javarészt beépült a record SPEEDCORD modellbe is; ezt a tudást tökéletesen kiegészíti legújabb automatikánk, valamint szoftver- és érzékelés-technológiánk. A SPEEDCORD esetében különösen lényeges az a tény, hogy a teljes hajtásrendszer a tápegységgel és a vezérléssel együtt a burkolat alatt került elhelyezésre. Még az áramkimaradások alatti működéshez szükséges, opcionális kezelő is a burkolat alatt kapott helyet. A diagnosztikai csatlakozóval és opcionálisan BDE-D (magyar nyelven kommunikáló fali kezelőegységgel) közvetlenül a SPEEDCORD keretbe épült be és ahhoz csatlakozik. Ezenfelül a SPEEDCORD 115 / 230 V feszültséggel üzemel, így nem igényel nagyfeszültségű tápellátást, vagy külső kapcsolószekrényt. Mindez nemcsak a SPEEDCORD kinézetét teszi feltűnően egységessé, hanem mindjárt arról is gondoskodik, hogy a record SPEEDCORD összeállítása kevesebb időt vegyen igénybe. Széleskörű alkalmazhatóság A record SPEEDCORD használható két eltérő hőmérsékletű tárolóterület kapcsolataként. A magas nyitási és zárási sebesség egyrészt rövid nyitvatartási ciklust jelent, amely megakadályozza a hőcserét, másrészt gyakorlatilag megszünteti a kapu előtti várakozási időt. A SPEEDCORD szintén jól alkalmazható zajgátlóként is, a gyártósorok végénél. Maximális méret: 3000 x mm Meghajtó: erőteljes, kisméretű és alacsony karbantartás igényű Áramellátás: 115 / 230 V váltóáram Ajtó anyagai: 900 g / m 2 széles színválasztékkal, nyomás és átlátszó terület kialakítása szintén lehetséges Előnyök Minden meghajtóelem a burkolaton belül kap helyet; nincsenek külső komponensek A felhasználói panel a keretbe integrált; opcionális grafikus kijelző (BDE-D) Hagyományos 115 / 230 V-os áramellátás; nincs szükség külső kapcsolószekrényre LED technológiás figyelmeztető fény Alkalmazási területek Szupermarketek, egyedi üzletek, logisztikai központok, szállítmányozó és futárcégek. Gyártósorok végpontjai Repülőterek 3

4 SPEEDCORD 4

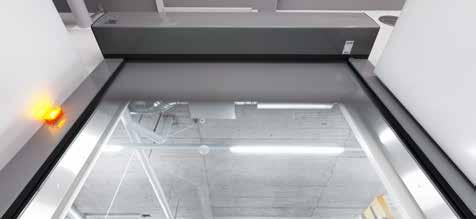

5 record SPEEDCORD ütközésálló redőny-gyorskapu beltéri használatra record SPEEDCORD biztonság és karbantartás Ez a konstrukció nemcsak a dinamikus nyitási és zárási sebességek okozta igénybevétellel számol, hanem azzal is, hogy a szokatlanul nagy méret milyen kívánalmakat támaszt a személyzet biztonsága tekintetében, valamint, hogy hogyan reagáljon az ajtó az ütközések esetén. Integrált fényfüggöny A személyi biztonság növelése érdekében egy fényfüggönyt fejlesztettünk ki, amely az oldalsínekben helyezkedik el; magassága mm, a földhöz közelebbi zónában sűrűbb fénynyalábokkal. A személyeket és tárgyakat megbízhatóan érzékeli, így megakadályozhatja, hogy az ajtó rájuk csukódjék. A záródó él további monitorozása szükségtelen, ezzel csökken az összeállítási idő és a későbbi szervizköltség is. A fényforrásoknak a síneken belüli elhelyezése is a járművekkel való ütközések, s ezáltal a költséges javítások és üzemidő-kiesések elkerülését szolgálja. record ütközéselhárító rendszer (RACS) A record ütközéselhárító rendszert (RACS) a SPEEDCORD számára fejlesztettük ki, hogy elkerülhetők legyenek a villástargoncák helytelen kezeléséből adódó ütközések miatti sérülések. Az okos tervezés eredményeképpen, amikor a SPEEDCORD kaput meghatározott mechanikai behatás éri, a redőnylemez egyszerűen kicsúszik a vezetősínből. A kaput ezután ugyanúgy ki lehet nyitni, majd a következő becsukáskor magától visszatér a vezetősínbe, függetlenül attól, hogy az ütközés melyik irányból érte. A SPEEDCORD kapu ezenfelül számos ipari szabvány szerinti biztonsági felszereléssel rendelkezik, és a vészmegállító gomb, valamint figyelmeztető LED lámpa mellett lehetőséget nyújt átlátszó panelterület kialakítására is, amely szintén segíti az ütközések elkerülését. Karbantartás A record SPEEDCORD karbantartásigénye a gondos tervezésnek köszönhetően rendkívül alacsony. A kefe néküli motor, a lánchajtás, és a LED technológia ehhez mind további előnyöket biztosít. A vezérlőpanelre telepített diagnosztikai csatlakozó a szerviztechnikusnak egyszerű és közvetlen hozzáférést biztosít minden lényeges információhoz, így az esetenként három méteres magasságban elhelyezett meghajtóegység burkolatát sem kell megbontania a vezérlőegységhez való hozzáféréshez. Az opcionális BDE-D kezelőegységről az esetleges hibaüzenetek közvetlenül is leolvashatók, így lehetővé válik az időtakarékos távoli diagnosztika a record telefonos távsegítségével. 5

6 Specifikációk record SPEEDCORD Meghajtó méretei: Keret méretei: Teljes méret: Nyitási sebesség: Redőnylemezek anyaga: Áramellátás: Névleges teljesítmény: Környezeti hőmérséklet: Működtetés: Nyitás aktiválás: Kézi nyitás: Működési módok: Magasság x Mélység: 236 mm x 300 mm Szélesség x Mélység: mm x 70 mm Magasság x Szélesség: mm x mm m/s-ig Szálerősített műanyag, 900 g / m 2, igény szerint 16 szabványos színben, nyomva, vagy átlátszó területtel is rendelhető 115 / 230 V AC 50 / 60 Hz 30 W + 3 C-tól + 50 C-ig Vészleállítás a vészleállító gombbal, kezelés BDE-D fali kezelőegységgel Mozgásérzékelő, fotocella, kapcsoló stb. Kézi kerék, kézi kurbli, áramkimaradás esetén USV Automatikus Folyamatosan nyitva Egyirányú forgalom Zárva Opcionális részletek: Alumínium keret és burkolat, bármely RAL színben record BDE-D: az egyes paraméterek a magyar nyelven kommunikáló, háttérvilágított, grafikus kijelzővel ellátott elektronikus kezelővel egyszerűen módosíthatók (sebesség, nyitvatartási idő stb.) További elérhető felszerelés: Áramkimaradás esetén vésznyitás kézi kurblival vagy beépített USV-vel. Beépített zsilip vezérlés két egymás mögé telepített gyorskapu esetén 6

7 record SPEEDCORD ütközésálló redőny-gyorskapu beltéri használatra 7SPEEDCORD

8 record Kapcsolat ÎÎMagyarország record Ajtó Kft. Gyári út 43. H-2310 Szigetszentmiklós Tel.: info@record.hu Headquartered in Switzerland, the record group sells its products and services across the globe and is directly present with subsidiaries in many countries. Global sales and service contacts: 10 / 2018 technikai változtatások joga fenntartva copyright by agtatec ag
