1 Használati útmutató Infra hőmérő UV fénnyel, IRU Rend. sz oldal

2 Tartalomjegyzék oldal 1. Bevezetés A szimbólumok magyarázata Rendeltetésszerű használat A szállítás tartalma Az alkatrészek megnevezése Biztonsági előírások... 6 a) Személyek / készülék... 6 b) Elemek/akkuk A termék leírása... 8 a) Működési mód... 8 b) IR mérőoptika - a mérési távolság-mérési felület viszonya... 8 c) Célzólézer Üzembe helyezés a) Objektív lezáró nyitása/zárása b) Bekapcsolás c) Navigáció a kijelző menüben d) Rendszer beállítások Mérés a) Mérés kijelzés b) IR (infravörös) mérés Karbantartás és tisztítás a) Általános tudnivalók b) A lencse tisztítása c) A műszerház tisztítása d) Az elemek behelyezése, cseréje Eltávolítás a) A készülék b) Elemek és akkumulátorok Hibaelhárítás Műszaki adatok Mérési tűrések

3 1. Bevezetés Tisztelt Vásárlónk! ennek a Voltcraft -terméknek a megvásárlásával nagyon jó döntést hozott, amiért köszönetet mondunk Önnek. A megvásárolt, átlagon felüli minőségű készülék egy olyan márkás készülékcsalád tagja, amely a különleges szakértelemnek és a folyamatos továbbfejlesztésnek köszönhetően tűnik ki a mérés-, töltés- és tápegységtechnika területén. A Voltcraft -tal Ön akár igényes barkácsolóként, akár professzionális felhasználóként képes lesz nehéz feladatok megoldására is. A Voltcraft megbízható technológiát kínál Önnek, kivételesen kedvező ár/teljesítmény aránnyal. Biztosak vagyunk abban, hogy az Ön első találkozása a Voltcraft -tal egyúttal egy hosszú és jó együttműködés kezdete. Sok szerencsét kívánunk az Ön új Voltcraft termékéhez! Ez a használati útmutató ehhez a készülékhez tartozik. Az útmutató fontos tudnivalókat tartalmaz a használatba vételhez és a kezeléshez. Legyen tekintettel erre, amikor a terméket másnak továbbadja. Őrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa. Műszaki jellegű kérdéseivel forduljon az alábbi címekhez: Ausztria: Svájc: A szimbólumok magyarázata A háromszögbe foglalt felkiáltójel az útmutató olyan fontos tudnivalóira hívja fel a figyelmet, amelyeket okvetlenül be kell tartania. A nyíl szimbólum különleges tanácsokra és kezelési tudnivalókra utal. A készülék CE-konform, és megfelel az európai irányelveknek. 3

4 3. Rendeltetésszerű használat Az infravörös hőmérő a felületi hőmérséklet érintés nélküli mérését teszi lehetővé. A hőmérsékletet a sugárzott infravörös technológiával haszálja meg, amit minden tárgy lead. Az érintésmentes mérésnek köszönhetően ez előnyös veszélyes, nehezen hozzáférhető, mozgó vagy elektromos feszültség alatt álló tárgyak esetében. A készülék nem tud átlátszó közegeken, pl. üvegen, műanyagon, vizen stb. keresztül mérni. Mindig a felület hőmérsékletét méri. A hőmérsékletmérési tartomány -30 C-tól +500 C-ig terjed. Egy lézeres célzóberendezés mérőkör kijelzéssel megkönnyíti a mérési tartomány meghatározását. Egy második lézerponton keresztül kiegészítésként a mérési felülettől való távolság 22 cm és max. 2 m között meghatározható. Továbbá a mérőkészülékbe egy fehér LED-es fényforrás van beépítve, sötét mérési helyek megvilágítására. Hűtőberendezések szivárgási helyeinek keresésekor át lehet kapcsolni az UV fényre. Ez lehetővé teszi a kilépő, fluoreszkáló hűtőközegek optikai keresését. Magának az IR hőmérőnek nem szabad közvetlenül a mért felület hőmérséklettel érintkezésbe kerülnie. A kielégítő biztonsági távolságot és a megengedett környezeti feltételeket okvetlenül be kell tartani. Diagnosztikában való alkalmazása a gyógyászat területén nem megengedett. Az emissziós fokot illeszteni lehet az adott mérendő tárgy felületi tulajdonságaihoz. Az IR hőmérő még beállítható Hi (magas) és Lo (alacsony) riasztási határokkal is rendelkezik. A hőmérsékletnek ezen határértékek fölé- és alá lépésénél a készülék riasztó hangot ad ki. A tápfeszültség ellátásról három db ceruzaelem (AA, LR6) gondoskodik. Újratölthető akkuk a kisebb cellafeszültség miatt nem alkalmazhatók. Más típusú energiaellátást nem szabad alkalmazni. A készülék megfelel a nemzeti és az európai törvényi követelményeknek. Biztonsági és engedélyezési okokból (CE) a készülék egyetlen részét sem szabad megváltoztatni ill. átépíteni, és a készülékházat (elemcsere kivételével) nem szabad felnyitni. Ha a fentiektől eltérő célokra használja a készüléket, a készülék károsodhat, vagy fennáll a sérülés veszélye. Olvassa át figyelmesen a használati útmutatót, és őrizze meg. Ha a készüléket másoknak továbbadja, adja hozzá a használati útmutatót is. Feltétlenül tartsa be a jelen használati útmutató biztonsági előírásait. Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva. 4

5 4. A szállítás tartalma IRU infravörös hőmérő 3 db 1,5 V-os ceruzaelem, AA/LR06 típus Hordozókoffer Lézerre figyelmeztető matrica Használati útmutató Aktuális használati útmutatók Töltse le az aktuális használati útmutatókat a linkről, vagy szkennelje az ábrán látható QR kódot. Kövesse a web-oldal útmutatásait. 5. Az alkatrészek megnevezése 1 Kijelző 2 Navigációs joystick 3 Elemtartó 4 Nyílás csuklópánt számára 5 Mérőgomb 6 Objektív lezáró 7 UV LED fényforrás (5 db LED) 8 IR mérő objektív és lézer kilépőnyílás a körlézer számára 9 Fehér LED fényforrás (5 db LED) 10 Lézer kilépőnyílás a pontlézer számára 5

6 6. Biztonsági előírások A használatbavétel előtt olvassa el a teljes útmutatót, mert fontos információkat tartalmaz a helyes használatról. A használati útmutató előírásainak be nem tartásából eredő károk esetén érvényét veszíti a szavatosság/garancia! A következményes károkért nem vállalunk felelősséget! A szakszerűtlen kezelésből vagy a biztonsági előírások figyelmen kívül hagyásából eredő tárgyi vagy személyi károkért nem vállalunk felelősséget! Ilyen esetekben a szavatosság vállalás/garancia megszűnik! a) Személyek / készülék A készülék a gyárat biztonságtechnikailag kifogástalan állapotban hagyta el. Ezen állapot megőrzésére és a biztonságos működés biztosítására a felhasználónak figyelembe kell venni az útmutatóban foglalt biztonsági előírásokat és figyelmeztetéseket. Biztonsági és engedélyezési okokból (CE) a terméket nem szabad önkényesen átépíteni és/vagy módosítani. Forduljon szakemberhez, ha kérdései vannak a készülék használatával, biztonságával vagy a csatlakoztatásával kapcsolatban. A mérőműszerek és tartozékaik nem valók gyerekek kezébe. Gyerekek jelenlétében emiatt különös gondossággal kell eljárni. Óvja a készüléket szélsőséges hőmérséklettől, közvetlen napsugárzástól, erős rázkódásoktól, magas páratartalomtól, nedvességtől, éghető gázoktól, gőzöktől és oldószerektől. Ne használja a műszert kedvezőtlen környezeti körülmények között, ahol éghető gázok, gőzök vagy porok vannak vagy lehetnek jelen. Ne használja a műszert erős mágneses vagy elektromágneses tér, vagy adóantennák közvetlen közelében. Ezek meghamisíthatják a mérési eredményt. Vízgőz, por, füst és/vagy egyéb gőzök befolyásolhatják az optikát, és téves mérési eredményekhez vezethetnek! Figyelem! Lézeres és világos LED fényforrások. Az alábbiakban következő, lézerekkel kapcsolatos tudnivalók a készülékben lévő fehér és UV LED fényforrásokra vonatkoznak, és azokat be kell tartani. A lézerberendezés használatakor feltétlenül ügyeljen arra, hogy a lézersugarat úgy irányítsa, hogy senki ne tartózkodjon a vetítés területén, és hogy véletlenül visszavert sugarak (példáultükröződő tárgyak miatt) vonalában ne tartózkodjanak emberek. A lézersugárzás veszélyes lehet, ha a lézersugár, vagy egy visszaverődés a védetlen szembe kerül. Mielőtt a lézerberendezést üzembe helyezné, tájékozódjon az ilyen jellegű lézeres készülékre vonatkozó törvényi rendelkezések és az óvórendszabályok felől. Soha ne nézzen bele a lézersugárba, és ne irányítsa azt emberekre vagy állatokra. A lézersugárzás szemsérüléshez vezethet. Ha lézersugár a szembe kerül, a szemünket tudatosan be kell csukni, a fejünket pedig a sugár irányából azonnal el kell mozdítani. 6

7 Amennyiben a szemét már irritálta a lézersugárzás, semmi esetre se végezzen biztonságilag fontos tevékenységet, például ne dolgozzon gépeken, nagy magasságban, vagy nagyfeszültség közelében. Ne vezessen járművet, amíg az irritáció el nem múlik. Ne irányozza a lézersugarat tükörre, vagy más visszaverő felületre. Az ellenőrizetlenül eltérített sugár személyekre vagy állatokra eshet. Soha ne nyissa fel a készüléket. Beállítási vagy karbantartási munkákat csak olyan képzett szakemberek végezhetnek, akik a lehetséges veszélyekkel tisztában vannak. A szakszerűtlen beállítás veszélyes lézersugárzáshoz vezethet. A termék 2. lézer osztályú lézerrel van felszerelve. A szállításban többnyelvű, lézerveszélyre figyelmeztető táblák találhatók. Amennyiben a lézeren található figyelmeztetés nem az Ön anyanyelvén íródott, cserélje le a megfelelő nyelvűre. FIGYELEM MAX./ KIMENETI TELJESÍTMÉNY < 1 mw HULLÁMHOSSZ 50 nm, LÉZEROSZTÁLY 2 A használati útmutatóban megadottaktól eltérő kezelési-, vagy más eljárási módok alkalmazása veszélyes besugárzáshoz vezethet. Ha a biztonságos használat már nem lehetséges, ne használja tovább a készüléket, és védje meg a véletlen használatba vételtől. A biztonságos használat már nem biztosítható, ha a készüléknek - látható sérülései vannak, - már nem működik rendeltetésszerűen, - hosszabb időn keresztül kedvezőtlen körülmények között volt tárolva, vagy - súlyos szállítási igénybevételnek volt kitéve. Ipari alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az elektromos berendezésekre és szerelési anyagokra vonatkozó baleset-megelőzési rendszabályait is. Iskolákban, tanműhelyekben, hobbi- és barkácsműhelyekben az elektromos készülékek használatát szakképzett személynek kell felügyelnie. Kezelje óvatosan a készüléket. Lökéstől, ütéstől, vagy akár kis magasságból történő leeséstől is megsérülhet. Ne kapcsolja be azonnal a készüléket, ha hideg környezetből meleg helyiségbe vitte. Az ilyenkor keletkező kondenzvíz adott esetben tönkreteheti. Hagyja, hogy a készülék bekapcsolatlanul átvegye a helyiség hőmérsékletét. Ne hagyja a csomagolóanyagot felügyelet nélkül heverni, mert gyerekek számára veszélyes játékszerré válhat. Vegye figyelembe az egyes fejezetek biztonsági utasításait is. 7

8 b) Elemek/akkuk Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja, a kifolyt elem által okozott károk elkerülésére. A kifolyt vagy sérült elem a bőrrel érintkezve marási sérülést okozhat. Ha hibás elemeket kell kézbe venni, viseljen védőkesztyűt. Az elemeket úgy tárolja, hogy gyerekek ne férhessenek hozzájuk. Az elemeket ne hagyja szanaszét, mert gyerekek vagy háziállatok lenyelhetik őket. Ne szedje szét az elemeket/akkukat, ne zárja rövidre, és ne dobja tűzbe őket. Soha ne kíséreljen meg elemeket újratölteni. Robbanásveszély! 7. A termék leírása a) Működési mód Az infravörös hőmérő (IR hőmérő) egy adott tárgy felületi hőmérsékletét méri. A készülék érzékelője a tárgy kibocsátott, visszavert és átengedett hősugárzását fogja fel, és ezt az információt hőmérséklet értékké alakítja át. Az emissziós tényező egy anyag energialesugárzási karakterisztikájának a leírására használatos érték. Minél nagyobb ez az érték, annál jobban képes az anyag sugarak kibocsátására. Sok szerves anyag és felület emissziós tényezője kb. 0,95. A fémes felületek és a fényes anyagok emissziós tényezője ennél alacsonyabb. Ez pontatlan mérési eredményhez vezet. Ezért a fémes fénylő felületekre matt ragasztószalagot kell felragasztani, illetve az emissziófokot előre megfelelően be kell állítani. b) IR mérőoptika - a mérési távolság-mérési felület viszonya (D : S = mérési távolság : mérési felület) A pontos mérési eredmények eléréséhez a mérendő tárgynak nagyobbnak kell lennie az infravörös hőmérő IR mérőfoltjánál. A mért hőmérséklet a mérési felület átlagos hőmérséklete. Minél kisebb a mérendő tárgy, annál rövidebbnek kell lennie a távolságnak az infravörös hőmérő és a tárgy között. A pontos mérési felület méretet a beépített és aktivált kör-célzólézer optikailag kijelzi. A pontos mérések érdekében a mérendő tárgy legalább kétszer akkora legyen, mint a kijelzett mérőfolt. A lézerkör cm közötti távolságban pontosan megegyezik az IR mérőfolttal. Ezen a távolság tartományon kívül eltérés előfordulhat. A mérőkészülék optikájának tényezője 12 : 1. A legkisebb mérési átmérő a mérőnyílás előtt kb. 22 cm-nél érhető el. Ez az átmérő 22 mm. Tartson azonban kellő távolságot ahhoz, hogy elkerülje az infravörös hőmérő felmelegedéséből adódó mérési hibát. Példa: 45 cm távolságban a mérési átmérő 40 mm. Az egyes célzólézer pontosan a lézerkör középontjában áll. Az oldalsó skálán a megfelelő értékek leolvashatók. 8

9 c) Célzólézer A célzólézer a mérés előzetes beállításától függően aktív. A kijelzőn aktív lézer esetén megjelenik egy figyelmeztető jelzés. Soha ne nézzen a mérés közben a két lézernyílásba (8 és 10). A célzólézer kettős kivitelű. A körlézer a mérőfolt szélső tartományát jelöli. A pontlézer a távolság kiszámítására szolgál. A távolság meghatározható, ha a pontlézer helyzetét a körlézer függőleges skáláján a készüléken lévő oldalsó táblázattal összehasonlítjuk. Ha a két lézerpont találkozik egymással, elérték a legkisebb mérési felületet. Ez 40 mm átmérőjű egy 45 cm-es távolságnál. Csekélyebb távolságnál a pontlézer a skálán felfelé vándorol, nagyobb távolság a pontlézer lefelé vándorol. Vegye figyelembe a készülék matricáján a korrekt skálairányt, hogy a távolságot helyesen becsülje meg. Példák korrekt skálairánnyal: 9

10 8. Üzembe helyezés Mielőtt a műszerrel dolgozni kezdene, az együttszállított elemeket be kell raknia a műszerbe. Rakja be az elemeket a "Karbantartás és tisztítás" c. fejezetnek megfelelően. Az infravörös hőmérőn egyedileg be lehet, és az első üzembeállításkor be kell állítani a mérés rendszerét. A kezelés és az egyes többlet-funkciók beállítása egy komfortos navigációs joystickkel történik. Aktivált jelzőhangoknál (menü: "beep") minden gombnyomásnál egy jelzőhang hallható. Ha egy funkció nem hajtható végre, akkor két rövid, egymás után következő jelzőhang hallható. A jelzőhangokat a beállításokban ki lehet kapcsolni. a) Objektív lezáró nyitása/zárása Az objektívre egy mechanikus objektív lezáró van felhelyezve. Ez megakadályozza a szennyeződés behatolását, ha a készüléket nem használják. Forgassa az objektív lezárót (6), az ábra szerint, az IR optika zárására vagy nyitására. Egy oldalt a forgókeréken lévő színes jelölése (a mérés irányában balra) jelöli a nyitott helyzetet. Zárja be mindig a lezárót, ha a mérőkészüléket nem használja. b) Bekapcsolás Kapcsolja be a műszert, A mérőgomb (5) vagy a navigációs gomb (2) rövid nyomására a mérőkészülék bekapcsolódik. A kikapcsolás automatikusan következik be, ha az előre beállított kikapcsolási időn belül (Menü "APO") a készülékkel nem végeznek mérést. Ha az automatikus kikapcsolás deaktiválva van (APO OFF), akkor a mérőkészülék biztonsági okokból kb. 5 perc után kikapcsol, ha nem nyomnak gombot. Ez megakadályozza az elemek idő előtti lemerülését. 10

11 c) Navigáció a kijelző menüben A navigációs joystickkel (2) az egyes menüpontok kiválaszthatók, illetve értékek állíthatók be. A vezérlés 4 irányban végezhető, balra, jobbra, fel, le. Ha egy érték beadását nyugtázni kell, akkor nyomja meg a joysticket, mint egy szokványos gombot. Ez a beadás megfelel az "ENTER" parancsnak. Az előző állapot minden megváltoztatását az "ENTER" gombbal jóvá kell hagyni, mert az érték változását a készülék egyébként nem veszi át. Függőleges gombnyomás A beállítás jóváhagyást kap (ENTER). A tevékenység iránya: balra A beállító menü megnyílik ill. befejeződik. A tevékenység iránya: jobbra A következő menüpont kerül kiválasztásra. A tevékenység iránya: felfelé A funkció állapotát (ON/OFF = be/ki) ill. az értéket felfelé változtatják. Hosszabb nyomva tartás lehetővé teszi a gyors beállítást. A tevékenység iránya: lefelé A funkció állapotát (ON/OFF = be/ki) ill. az értéket lefelé változtatják. Hosszabb nyomva tartás lehetővé teszi a gyors beállítást. d) Rendszer beállítások A beállító módba való jutáshoz nyomja meg bekapcsolt mérőkészüléknél a joysticket (2) bal felé. A beállító menü megnyílik. Nyomja ezután a joysticket jobbra. Az 1. menüpont jelződik ki. A beállító menü mindenkor a joystick (2) bal felé nyomásával fejezhető be. A következő menüpontok választhatók ki egymás után: LED-es zseblámpa Aktivált funkciónál az IR méréshez a fehér LED fény (9) az előlapon a mérőgomb minden tevékenységénél bekapcsolódik. Az aktivált zseblámpa funkciót a kijelzőn a fény szimbólum jelzi ki. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza az akciót az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsolunk a következő menüpontra. UV világítás Aktivált funkciónál az IR méréshez a fehér UV LED fény (7) az előlapon a mérőgomb minden tevékenységénél bekapcsolódik. Az aktivált UV funkciót a kijelzőn az UV szimbólum jelzi ki. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza az akciót az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsolunk a következő menüpontra. 11

12 Hőmérséklet mértékegység A hőmérséklet mértékegysége a Celsius fokról ( C) átállítható Fahrenheit fokra ( F). Az aktuális hőmérséklet mértékegység a kijelzőn a hőmérséklet érték mellett megjelenik. Nyomja a joysticket felfelé vagy lefelé, a mértékegység átkapcsolásához. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsolunk a következő menüpontra. Emissziós tényező Az emissziós (kibocsátási) fok ebben a menüben egyénileg 0,01-től 1,00-ig állítható be. A beállított érték a mérés alatt a kijelzőn megjelenik. Nyomjon a joystickkel felfelé vagy lefelé, az érték megváltoztatására. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. Különböző felületek emissziós fokozatai A táblázatban feltüntetett emissziós tényezők megközelítő értékek. Különböző tényezők, így a tárgy geomatriája és felületi minősége befolyásolhatja az emissziós tényező értékét. Az emissziós (kibocsátási) fok az alkalmazástól függően a mérőkészüléken beállítható. Vegye mindenesetre figyelembe, hogy az IR mérési módszer sima fémekhez csak feltételesen alkalmas, és egy különleges felületkezelés(pl. matt szigetelőszalag stb.) szükséges. Felület Emissziós fok Csupasz alumínium 0,04 Oxidált alumínium 0,30 Aszfalt 0,90-0,98 Beton 0,94 Oxidált ólom 0,50 Vas 0,96-0,98 Vasoxid 0,78-0,82 Festék 0,93 Gipsz 0,80-0,90 Üveg/porcelán 0,92-0,94 Gumi, fekete 0,94 Fa 0,94 Felület Emissziós fok Lakk, matt 0,97 Élelmiszer 0,93-0,98 Emberi bőr 0,98 Sárgaréz 0,50 Műanyag 0,94 Oxidált vörösréz 0,60 Papír 0,97 Homok 0,90 Oxidált acél 0,80 Textíliák 0,90 Víz 0,92-0,96 Tégla, vakolat 0,93-0,96 12

13 Célzó lézer Aktivált funkciónál az IR méréshez a kör- és pontlézert (8 és 10) az előlapon a mérőgomb minden tevékenységénél be kell kapcsolni. Az aktivált célzólézer funkciót a kijelzőn a lézer szimbólum jelzi ki. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. MIN-MAX-AVG mért érték memória Aktivált funkciónál az IR mérés alatt a legmagasabb (MAX) érték, a legalacsonyabb (MIN) érték és az átlagos érték (AVG) a méréssorozat folyamán tárolódik. Az értékek a mérés alatt és után kijeleztethetők. Amíg a mérőkészüléket nem kapcsolják ki, az értékek megmaradnak a memóriában. A mért érték tárolási funkciót a kijelzőn a mindenkori szimbólum (MAX, MIN, AVG, MAX - MIN) jelzi ki. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. Alarm HI Itt a teljes mérési tartományra a felső riasztási határérték állítható be. Ennek az értéknek az elérésekor mindig felhangzik egy akusztikus (hangos) riasztás (akkor is, ha a jelzőhangokat deaktiválták). Az aktív funkció a mérés folyamán a kijelzőn megjelenik. Nyomjon a joystickkel felfelé vagy lefelé, az érték megváltoztatására. Az Alarm funkció az "OFF" értékkel deaktiválható. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. Alarm LO Itt a teljes mérési tartományra az alsó riasztási határérték állítható be. Ennek az értéknek az elérésekor mindig felhangzik egy akusztikus (hangos) riasztás (akkor is, ha a jelzőhangokat deaktiválták). Az aktív funkció a mérés folyamán a kijelzőn megjelenik. Nyomjon a joystickkel felfelé vagy lefelé, az alsó hőmérséklet érték megváltoztatására. Az Alarm funkció az "OFF" értékkel deaktiválható. Nyugtázza a beadást az ENTER -rel. 13

14 Kijelző megvilágítás Aktivált funkciónál az IR mérés folyamán a kijelző megvilágítást kap. A mérés után a világítás automatikusan kikapcsolódik kb. 5 másodperc elteltével. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. Automatikus kikapcsolás rövid időre Itt az idő egy rövididejű automatikus lekapcsoláshoz egy 1-60 másodperces mérési szünetre beállítható. A rövididejű lekapcsolás az "OFF" értéken keresztül deaktiválható. A mérőkészülék ekkor legkésőbb kb. 5 perc múlva kikapcsolódik, elemtakarékosság céljából. Nyomjon a joystickkal felfelé vagy lefelé, a másodpercben megadott kikapcsolási idő megváltoztatására. Nyugtázza a beadást az ENTER -rel. Kerülje az 5 mp-nél kisebb kikapcsolási időt, mivel a gyors kikapcsolás által a menü beállítás nehezebb lesz. Akusztikus jelzés Választhat, legyen-e akusztikus jelzés (hangjelzés) minden gombnyomásnál. Aktivált funkciónál minden gombnyomásnál egy hangjel hallható a jóváhagyáshoz. Ha egymás után két hang hangzik fel, a funkció nem hajtódott végre. Nyomja a joysticket felfelé vagy lefelé, hogy a funkciót be (ON) vagy ki (OFF) kapcsolja. Nyugtázza a beadást az ENTER -rel. A beállítási menüpont befejeződik, és átkapcsol a következő menüpontra. 14

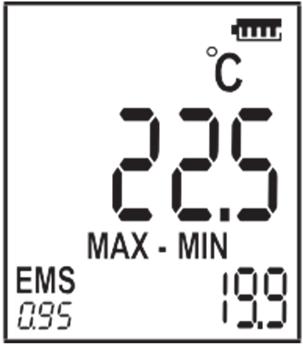

15 9. Mérés A pontos mérési értékek érdekében az infra hőmérőnek előbb alkalmazkodnia kell a környezeti hőmérséklethez. Helyváltoztatás esetén hagyjon időt arra, hogy a készülék felvegye az új környezet hőmérsékletét. Ha magas hőmérsékletet hosszabb ideig mér kis távolságból, a műszer felmelegszik, és hibás értékeket mér. Pontos mérési eredmények elérése érdekében a következő "ökölszabály" érvényes: minél magasabb a hőmérséklet, a mérési távnak annál nagyobbnak, és a mérés időtartamának annál rövidebbnek kell lennie. Ha az objektív borítás (6) zárva van, a hőmérsékletet a zár tolórészénél (készülék hőmérséklet) méri! Csillogó felületek meghamisítják az infravörös-mérések eredményét. Kompenzálásul takarja el a felület fénylő részeit ragasztószalaggal vagy matt fekete festékkel. A készülék nem képes átlátszó felületen, pl. ablaküvegen keresztül mérni. Ehelyett az üveg felületi hőmérsékletét méri. a) Mérés kijelzés Mérési üzemmódban az aktivált funkciótól függően különböző paraméterek és szimbólumok jelennek meg a képernyőn. A szimbólumok magyarázata egy fejezettel előbb volt megadva. A mérőkészüléknek a méréshez bizonyos időre van szüksége, hogy egy stabil mérési értéket tudjon kimutatni. Ezen idő alatt nem látható mért érték. Először 4 vonal jelenik meg, mielőtt egy stabil mért érték kijelzésre kerülne. Miután a mérés befejeződött, ellenőrzés céljából megjelenik a "HOLD" szimbólum a kijelzőn. 15

16 b) IR (infravörös) mérés Irányozza a mérőnyílást (13) lehetőleg merőlegesen a mérendő tárgyra. Vigyázzon, hogy a mérés tárgya ne legyen kisebb, mint a készülék infravörös mérőfoltja. Nyomja meg a mérőgombot (5), és tartsa megnyomva. A kijelzőn a fő mért érték és az összes aktivált paraméter látható. A kijelzett fő mért érték megfelel az infravörös mérési felület átlagos felületi hőmérsékletének. A mérés alatt a HOLD szimbólum eltűnik a kijelzőről. A mérőgomb (5) felengedése után - a jobb leolvashatóság érdekében - az utolsó mérési érték az automatikus lekapcsolásig (ez előre beállítható) még látható marad a kijelzőn. A HOLD szimbólum megjelenik a mérési készenlét jeleként. A mért tárgy legmelegebb/leghidegebb pontjának a meghatározásához vezesse lassan végig a mérőnyílást lenyomott mérőgombbal (5) a mért tárgy felülete fölött, a teljes felületet letapogatva. A mért érték 500 msos mérési rátával aktualizálódik. Kiegészítő funkciók lehetővé teszik a maximális érték "MAX", a minimális érték MIN, az átlagérték AVG és a differenciaérték MAX - MIN automatikus kijelzését. Ezek az értékek jobbra, a mérési érték fő kijelzőmezeje alatt jelennek meg. A MIN/MAX/AVG értékek átkapcsolása a joystick által történik, felfelé és lefelé. Példa: 16

17 10. Karbantartás és tisztítás a) Általános tudnivalók Az infra hőmérő az időnkénti tisztításon és elemcserén kívül nem igényel karbantartást. Ha nem használja a készüléket, zárja le mindig az objektív zárját (6). A készülék tisztítása előtt okvetlenül vegye figyelembe a következő biztonsági tudnivalókat. b) A lencse tisztítása A laza szemcséket távolítsa el tiszta sűrített levegővel, majd a többi szennyeződést egy finom lencseecsettel törölje le. Tisztítsa meg a felületet egy lencsetisztító kendővel, vagy tiszta, puha és szálmentes ruhával. Ujjlenyomatok és más zsírlerakódások eltávolításához nedvesítse meg a ruhát vízzel, vagy lencsetisztító folyadékkal. A lencse tisztítására ne használjon sav-, alkohol- vagy oldószer tartalmú tisztítószert, sem pedig durva, erős szálú ruhát. Ne alkalmazzon túlzott nyomást a lencsére. c) A műszerház tisztítása Ne használjon a tisztításhoz súroló hatású, vegyi- vagy agresszív tisztítószereket, úgymint benzint, alkoholt vagy hasonlót. Ezek megtámadják a készülék burkolatát, gőzeik pedig ártalmasak az egészségre, és robbanásveszélyesek. Ne használjon a tisztításhoz éles eszközöket, csavarhúzót, drótkefét, vagy más hasonló szerszámot. A készülék tisztításához használjon tiszta, szálmentes, antisztatikus és száraz tisztítókendőt. Ha további kérdései lennének a mérőműszer kezelésével kapcsolatban, műszaki szolgálatunk rendelkezésére áll. d) Az elemek behelyezése, cseréje Az első üzembe helyezésnél először a mellékelt elemeket kell berakni. Az elemtartó rekesz nyitásához oldja meg és távolítsa el a csavart az elemtartóról és húzza lefelé az elemtartó fedelét (3). Tegye be először a középső elemet, majd ezután a két külső elemet a pólusokra figyelve az elemtartó rekeszbe. A helyes polaritás az elemtartóban fel van tüntetve. Gondosan zárja le az elemtartó fedelét, és csavarja be a rögzítőcsavarokat. Hosszabb mérési szüneteknél (több, mint 2 hét esetén) ne hagyja az elemeket a műszerben, mivel még a kifutás ellen védett elemek is képesek korrodálódni és ezáltal vegyi anyagok szabadulhatnak fel, amelyek az egészséget veszélyeztetik ill. a műszert tönkre tehetik. A megfelelő pótelemeket (AA, LR6 típusú ceruzaelemek) a következő rendelési számon kaphatja meg: (3 db-ot kell rendelni). Kizárólag alkáli elemeket alkalmazzon, mert ezek nagyobb teljesítményűek és élettartamuk hosszabb, mint a hagyományos cink-szén elemeké. 17

18 Az elemszimbólum mutatja az elemek aktuális töltöttségi állapotát. Elemcsere akkor válik szükségessé, ha a kijelzőn lévő elemszimbólum már csak egy töltött oszlopot mutat. Az elemszimbólum kedvezőtlen elemállapotnál villogni kezd, és a kijelzőn a "LO" kiírás látható. A mérőkészülék ezután automatikusan kikapcsolódik. 11. Eltávolítás a) A készülék Az elhasznált elektronikus készülékek nyersanyagnak tekintendők, nem valók a háztartási szemétbe. Az elhasznált készüléket az érvényes törvényi előírásoknak megfelelően kell eltávolítani. Vegye ki az esetleg a készülékben lévő elemeket/akkumulátorokat, és elkülönítve távolítsa el őket. b) Elemek és akkumulátorok Önt, mint végfelhasználót törvény kötelezi minden elhasznált elem és akkumulátor leadására. tilos azokat a háztartási szemétbe kidobni! A károsanyag tartalmú elemeket/akkumulátorokat az itt látható szimbólumok jelölik, amelyek a háztartási szemét útján való eltávolítás tilalmára hívják fel a figyelmet. A legfontosabb nehézfémek jelölései a következők: Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az elemeken és akkumulátorokon, pl. a szöveg mellett látható kuka ikon alatt található). Az elhasznált elemek/akkumulátorok ingyenesen leadhatók lakóhelye hulladékgyűjtő állomásain, fiókjainkban, valamint minden olyan helyen, ahol elemeket/akkumulátorokat forgalmaznak. Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezet védelméhez! 18

19 12. Hibaelhárítás Ezzel az infravörös hőmérővel olyan készülék birtokába jutott, amelyet a technika legújabb állása szerint gyártottak, és teljesen üzembiztos. Ennek ellenére előfordulhatnak problémák vagy hibák. Ezért az alábbiakban leírjuk, mit tehet a lehetséges zavarok elhárítására. Feltétlenül tartsa be a biztonsági előírásokat! Hiba A műszer nem működik. Hamis mérési értékek a kijelzőn. Lehetséges ok Kimerültek az elemek? Ellenőrizze az elemek állapotát. Helytelen emissziós fok van beállítva? Le van-e zárva az objektív borítója? Nincs eltakarva a mérendő felület üveggel? Nincs a környezeti hőmérséklet kívül a megengedett üzemi A fentiekben leírtaktól eltérő javításokat kizárólag egy erre kiképzett és felhatalmazott szakember végezhet. Ha további kérdései lennének a mérőműszer kezelésével kapcsolatban, műszaki szolgálatunk rendelkezésére áll. 19

20 13. Műszaki adatok Az IR mérési tartomány C C (-22 F F) A kijelző felbontása...0,1 C (0,2 F) IR optika (D:S)... 12:1 Megszólalási idő...<500 ms Infravörös spektrál tartomány µm Emissziós tényező...0,01 és 1,00 között beállítható Lézer...Teljesítmény < 1 mw, lézerosztály: 2, hullámhossz: 650 nm Üzemi hőmérséklet...0 C C (+32 F F) Üzemi légnedvesség... 10%...90% rel. légnedvesség, nem kondenzálódó Tárolási hőmérséklet C C (-4 F F), elemek nélkül Tárolási légnedvesség10%...90% rel. légnedvesség, nem kondenzálódó Tápfeszültség ellátás...3 db ceruzaelem, AA, LR6 Egy elemcsomag üzemélettartama...kb. 20 óra (lézer és kijelző világítás nélkül) kb. 15 óra (lézerrel és kijelző világítással) Súly...kb. 300 gramm Méretek x 54 x 104 mm Eséstől védett...1,2 m (4 láb) magasságig Rezgés-/ütés ellen védett...50 g (11 ms) Lézer biztonság...en :

21 Mérési tűrések A megadott pontosság egy évig érvényes C ( F) közötti hőmérsékleten, 75%-nál kisebb, nem kondenzálódó relatív légnedvesség mellett. Hőmérsékleti együttható: ±0,1 C/ C vagy ±0,1 % rdg (±0,1 F/ F vagy ±0,1 % rdg). A nagyobb érték érvényes Fogalommagyarázat: rdg = leolvasott érték. Infravörös hőmérséklet-mérési tartomány Mérési tartomány, C Pontosság Reprodukálhatóság <-10 C ±3 C ±8% rdg vagy ±1 C <0 C ±2 C A nagyobb érték érvényes. 0 C C ±1,5 C vagy ±1,5 % rdg A nagyobb érték Mérési tartomány, F Pontosság Reprodukálhatóság <+14 F ±6 F ±8% rdg vagy ±2 F <+32 F ±4 F A nagyobb érték érvényes F ±3 F vagy ±1,5 % rdg A nagyobb érték 21
