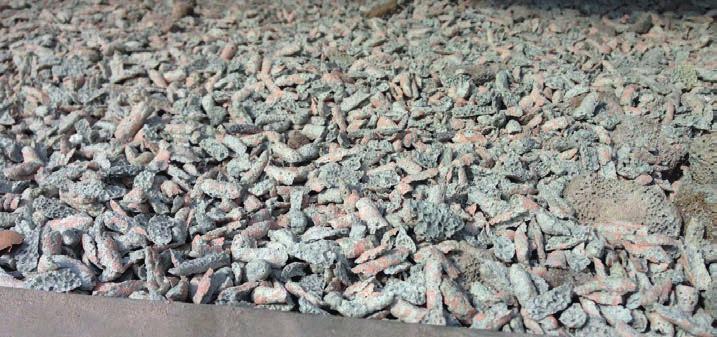

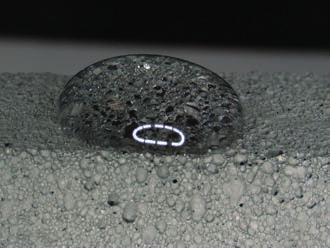

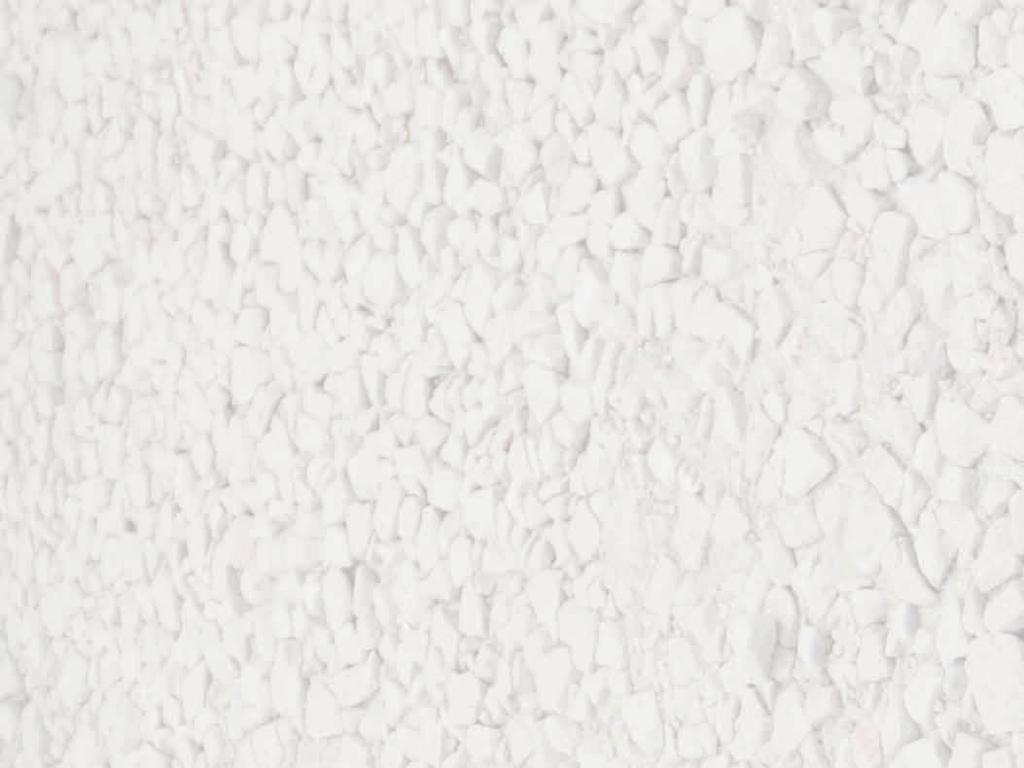

1 A hőszigetelő üveghab Energocell, a magyar üveghab Mit kell tudni az üveghabról? Egy üveghulladékból előállított szervetlen, igen könnyű és zárt cellaszerkezetű hőszigetelő anyag. Állaga a bazaltzúzalékhoz hasonítható, de a tömege töredéke annak, így szállítása is jóval kedvezőbb. A belőle készült granulátum az építőiparban széleskörűen felhasználható kedvező műszaki és energetikai tulajdonságainak köszönhetően. Bár hőszigetelő anyag, de egyúttal kapillaritás megszakítására, az ágyazatépítésre használt kőzetszármazékok részbeni kiváltására is alkalmas, így az ilyen jellegű termékekre vonatkozó szabványok szerint is bevizsgálásra került. Európai Regionális Fejlesztési Alap

2 ELŐSZÓ TISZTELT PARTNERÜNK! Cégünk, a Daniella Ipari Park Kft., a hulladéküveg üveghabbá történő feldolgozását tűzte ki célként 2014-ben. Saját fejlesztésben, több éves kutató munkával fejlesztettük ki az üveghab előállítási technológiáját. A cél az üveghulladékok értéknövelő újrahasznosítása, upcycling -ja, a fenntartható fejlődés szellemében. A káros, környezetet terhelő anyagból, hasznos, hőszigetelő anyagot, üveghabot állítunk elő. Jelenleg az Energocell üveghab granulátumot gyártjuk, de rövid időn belül a táblás hőszigetelő anyaggal is piacra lépünk. KŐSZEGI DÁNIEL ügyvezető TARTALOMJEGYZÉK Előszó, tartalomjegyzék...1 Az ENERGOCELL üveghab granulátum tulajdonságai...2 Kiemelt tulajdonságok...3 Az ENERGOCELL üveghab alkalmazhatósága...4 Referenciáink...5 Ipari csarnok Épület sávalappal...7 Épület lemezalappal...8 Alápincézett épület...9 Földház, dombház...10 Fűthető rámpa...11 Medence...11 Könnyű feltöltések...12 Épületfelújítás...13 Utas alkalmazások...14 Tartály hőszigetelés...15 Gabionfal, hanggátló fal...16 Bedolgozhatósági tanulmány Szállítás...19 Pályázat...20 Beépítési útmutató ENERGOCELL laboratórium ENERGOCELL üveghab üzem...26 Teljesítménynyilatkozat...Hátoldal 1

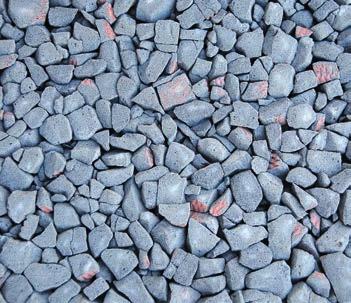

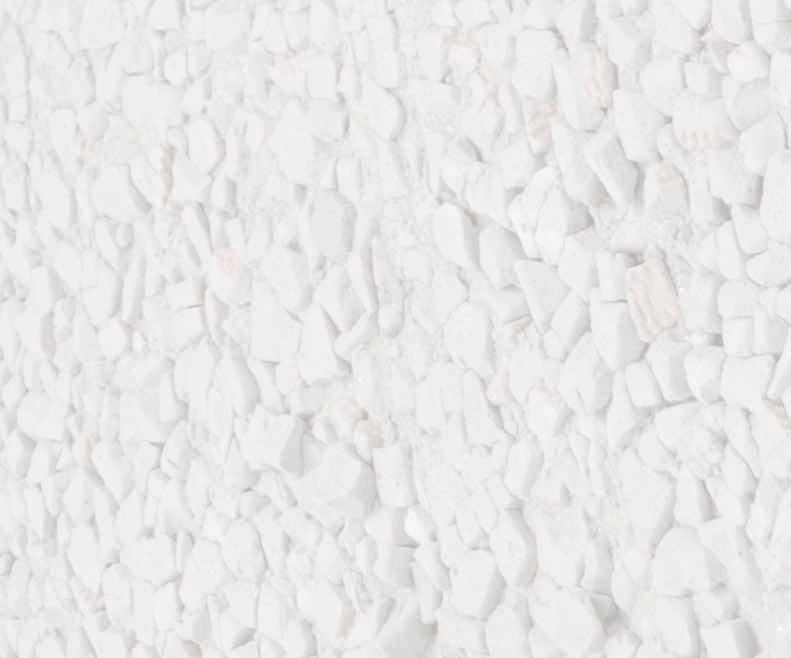

3 AZ ENERGOCELL ÜVEGHAB GRANULÁTUM TULAJDONSÁGAI Az Energocell üveghab ökológiai mérlege több mint kiegyenlített. HŐSZIGETELŐ A pórusaiba zárt nagy mennyiségű levegő kiváló hőszigetelést biztosít. Kitűnő tulajdonságai révén előkelő helyet foglal el a hőszigetelő anyagok között. NYOMÁSÁLLÓ A kg/m 3 halmazsűrűségű Energocell üveghab granulátum saját teherbírási modulusa MPa. Teherhordó hőszigetelésként alkalmazható. FORMATARTÓ STATIKAI STABILITÁST JAVÍTÓ KÖNNYŰ Tömörítést követően forma- és mérettartó, nem zsugorodik. Hosszú távú terhelés esetén sem deformálódik megfelelő szilárdságának köszönhetően. Alkalmazásával a gyenge rású talajok terhelhetősége is meg- teherbínövelhető. Ezért ágyazatok építése során terheléstől függően részben vagy teljesen kiválthatóvá válnak az ágyazati kőanyagok. agok. Halmazsűrűsége csak kg/m³, ami rendkívül könnyű használatot tesz lehetővé. Összehasonlításként a kőzetszármazékok és a betontörmelék kb ször nehezebbek az üveghabnál. ANYAGÁBAN PÁRAZÁRÓ Az Energocell üveghab zárt szerkezetének köszönhetően hosz- cellaszú időn át megőrzi hőszigetelő képességét. KAPILLARITÁST MEGTÖRŐ HATÁSÚ A szemcsenagyság g megoszlása és a finom anyagi részecskék hiánya biztosítják a kapillaritást megtörő hatást. Mivel zárt cellákból áll, nem nedvesedik át, nem duzzad meg. FAGYÁLLÓ Az Energocell üveghab fagyállósága kiváló. Egyszerűen beépíthető, könnyen kezelhető és zárt cellaszerkezetének köszönhetően nem veszi fel a nedvességet. NEM ÉGHETŐ KÁRTEVŐKKEL SZEMBEN ELLENÁLLÓ HANGSZIGETELŐ Az Energocell üveghab tűzzel szemben ellenálló. Tűzvédelmi osztályba sorolása: A1. Az Energocell üveghabban a csálók, a rovarok nem telepszenek rágmeg, és egyáltalán nem károsítják. Továbbá nem képez számukra fészkelési, szaporodási közeget. Az Energocell üveghab kiváló hangszigetelő, ezért előszeretettel alkalmazzák zajvédő falak és gabionok építéséhez. IDŐ- ÉS KÖLTSÉGTAKARÉKOS KÖRNYEZETBARÁT INERT Építési időt takarít meg, mert a beépített granulátum kavicsot és hőszigetelő anyagot vált ki egy rétegben. Ez kevesebb munkafolyamatot eredményez, és csökken az alapozási költség. Nem tartalmaz mérgező anyagokat. Az alapanyagként használt üveghulladék kitűnő energiaegyensúlyt teremt az újrahasznosítás révén. Élő szervezetekre nézve veszélytelen. Nem megy át fizikai, ikai, kémiai vagy biológiai átalakuláson. Szerves oldószereknek, savaknak jellemzően ellenáll, és nem öregedik. 2

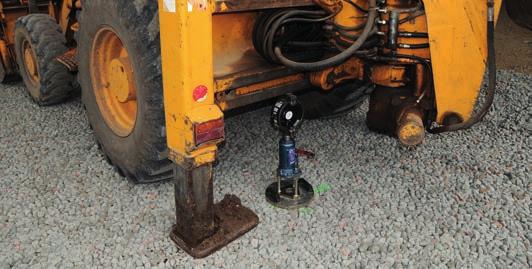

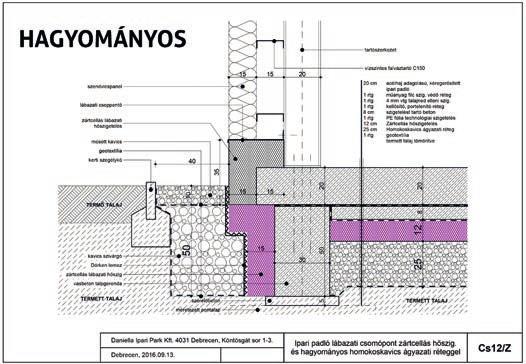

4 KIEMELT TULAJDONSÁGOK TEHERBÍRÁS A laboratóriumi és helyszíni vizsgálatok alapján az üveghab granulátumra ( kg/m 3 ) jellemző E 2 saját teherbírási modulus értékére E 2 =40-50 MPa értéket határoztunk meg 1,4-es tömörítési arány alkalmazása esetén. Ipari padlónál történő alkalmazás esetén az üveghabrétegen mért E 2 érték javítható, amennyiben alatta vagy felette nagyobb teherbírású ágyazati réteg kerül beépítésre. Az Energocell üveghab granulátummal akár extrém teherbírású ipari padló is építhető. Saját teherbírás [MPa] ( kg/m 3 ) E 2 = MPa A polisztirol szigeteléseken kívül a hagyományos zúzottkő-, illetve kavicságyazatot is terheléstől függően kiváltja vagy kiválthatja. További rétegrend-kialakítás a oldalon. HŐSZIGETELŐ KÉPESSÉG Az Energocell üveghab granulátum hővezetési tényezője 1:1,3-as tömörítéssel 0,086 W/mK, így az épületek alatti 30 cm-es ajánlott rétegvastagság már megfelel az új energetikai elvárásoknak. Paszszívházaknál méretezéstől függően cm az ajánlott tömörített rétegvastagság. Hővezetési tényező λ 0,086 W/mK VÍZFELVÉTEL, FAGYÁLLÓSÁG Az Energocell üveghab granulátum vízfelvétele alacsony. Ez az anyag zárt cellaszerkezetéből adódik, ezáltal az anyag fagyállónak minősül. Vízfelvétel [%] (tömegszázalék) 10,0% (m/m) Vízfelvétel [%] (térfogatszázalék) 3,5% (v/v) Fagyállóság F 1 3

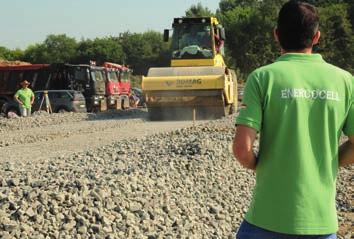

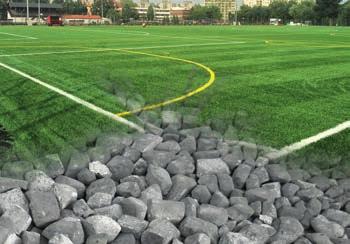

5 SZIGORODÓ HŐTECHNIKAI ELŐÍRÁSOK Az épületek energiahatékonyságáról szóló 2010/31/EU irányelv szerint, amely szerint 2018-tól minden új közintézménynek, majd 2020-tól valamennyi egyéb új épületnek közel nulla energia igényűnek kell lennie tól a 7/2006 TNM rendelet alapján minden új épület talajon fekvő padlója hőátbocsátási tényezőjének az U=0,3 W/m 2 K értéknek kell megfelelnie. AZ ENERGOCELL ÜVEGHAB ALKALMAZHATÓSÁGA Az Energocell üveghab granulátum felhasználhatósága igen széleskörű. Alkalmazható a magasépítésben, alapozásoknál, felújításoknál, valamint dekorációs és térelválasztási célokra is. Ipari padlók alatti hőszigetelés Hűtőházak alatti hőszigetelés Lakó- és középületek alatti hőszigetelés Lakossági épületfelújítások Könnyű feltöltések Zöld- és járható tetők Műemlék felújítások Sport- és jégpályák Medencék Fűthető rámpák Utas alkalmazások Közművek és tartályok hőszigetelése 4

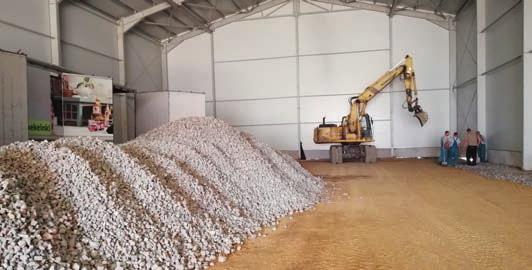

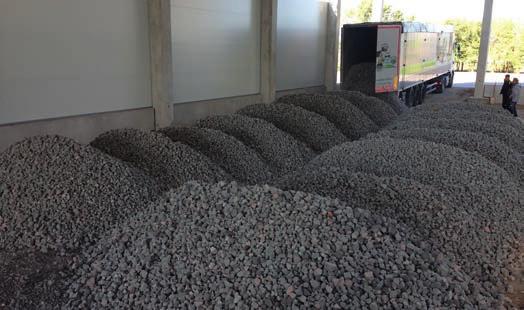

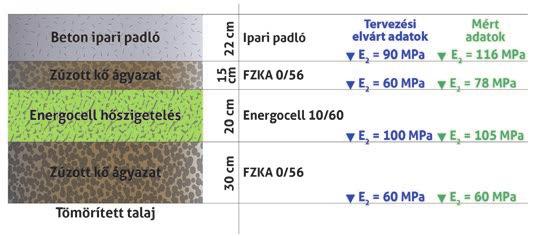

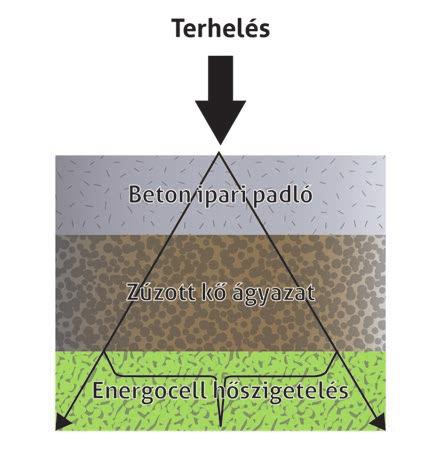

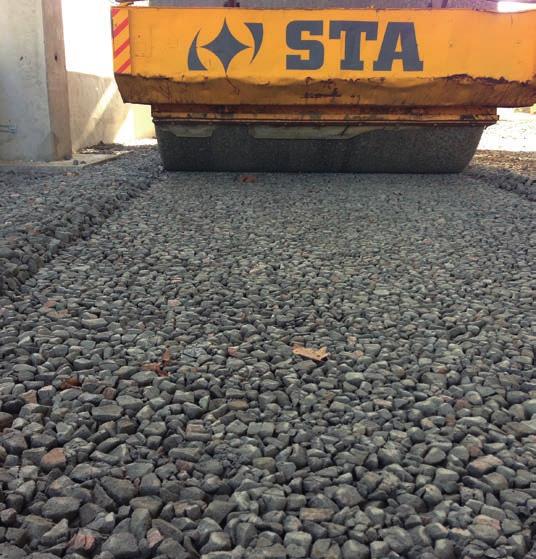

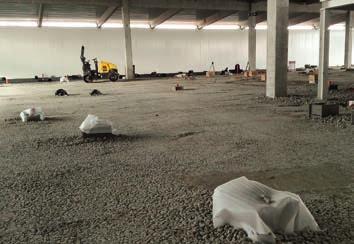

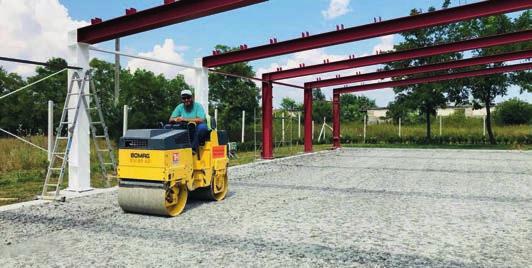

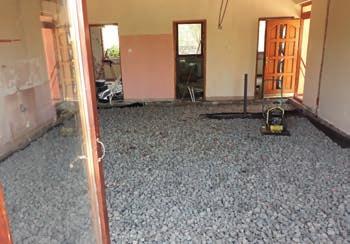

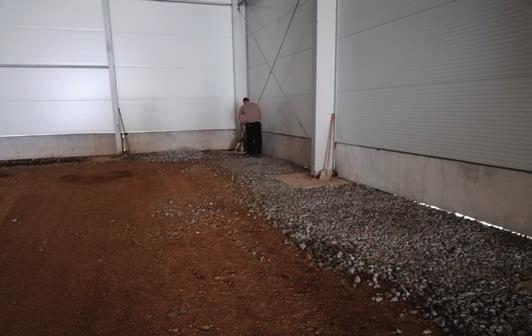

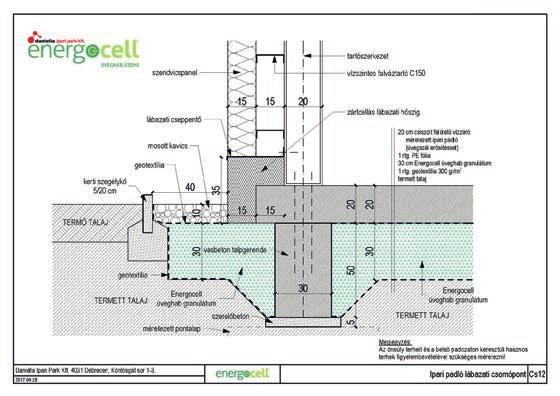

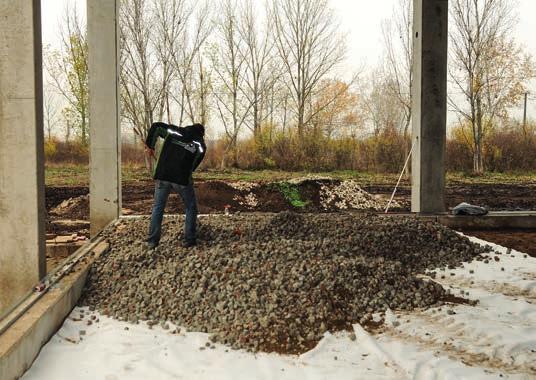

6 REFERENCIÁINK IPARI CSARNOK Megfelelő tömörítés esetén (tömörítési arány 1:1,4) nagy teherbírású hőszigetelő réteg kivitelezhető. Nagy padlóterhelések esetén (pl. magasraktáraknál a nagy polclábterhek miatt) táblás hőszigetelést nem lehet alkalmazni, amennyiben acélhajas vagy műanyag szálas ipari padló készül. Ellenben az Energocell alkalmazásával szinte bármilyen terhelésű padló hőszigetelése megoldható. Az üveghabra épülő cm vagy igény szerinti vastagságú durvaszemcsés anyagú ágyazati réteg több funkciót is el tud látni. Elsősorban mechanikai védelmet nyújt az üveghabrétegnek, megvédve az építkezési forgalom okozta terheléstől és mechanikai hatásoktól, másodsorban növeli az üveghabréteg teherbírását, harmadsorban pedig csökkentia padló terheiből az üveghabra adódó feszültséget. Debreceni csarnok Derecskei keltető üzem Debreceni peremszigetelés Globiz International Kft. 5

7 Debreceni Hungaropharma Zrt. raktárcsarnok bővítése Dátum: november Kivitelező: PAZL GLOBÁL Kft. Projektleírás: A Hungaropharma Zrt. raktárkapacitásának növelése érdekében épült a 615 m 2 hasznos alapterületű raktárcsarnok. A terveket az Attila és Attila Építésziroda készítette. Az épület tervei a 7/2006. sz. TNM rendelet szerinti költségoptimalizált követelményszintnek megfelelően készültek el. Az épület temperálása miatt a padló hőszigetelési képességénél 0,3 W/m 2 k hőátbocsátási tényező volt az elvárás. Így 20 cm tömörített Energocell üveghab granulátumot határoztak meg a padló végleges rétegrendjében. A rétegrend vonatkozásában a hőszigetelésen kívül fontos volt a vonatkozó statikai követelményeknek való megfelelés. Polcláb terheléseknek és targoncaterhelésnek megfelelően az alábbi rétegződés kialakítása volt a cél (l. a rétegződésben a rétegeken mérendő és mért E 2 értékeket): Előnyök: Az így elkészített padló alatti rétegződés terhelhetősége jelentősen nagyobb, mintha táblás hőszigetelést alkalmaztak volna. Így nem szükséges az ipari padlót többlet vasalással ellátni, maradhat a műanyagszál vagy acélszál alkalmazása. Az üveghabra épülő 15 cm vastagságú durvaszemcsés anyagú ágyazati réteg több funkciót is el tud ilyen módon látni. Elsősorban mechanikai védelmet nyújt az üveghab rétegnek, megvédve az építkezési forgalom okozta terheléstől (nem szükséges betonpumpa alkalmazása) és mechanikai hatásoktól, másodsorban növeli az üveghab réteg teherbírását, harmad orban pedig csökkenti a padló terheiből az üveghabra adódó feszültséget. 6

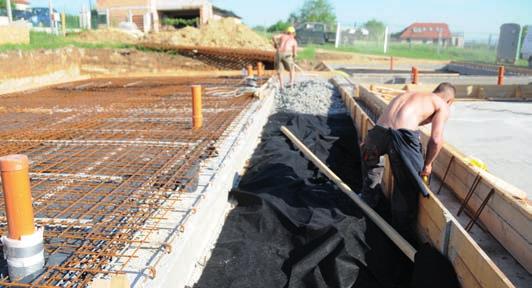

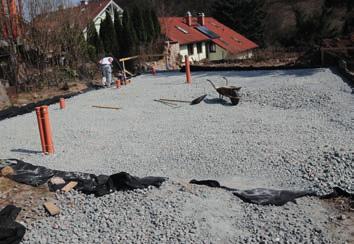

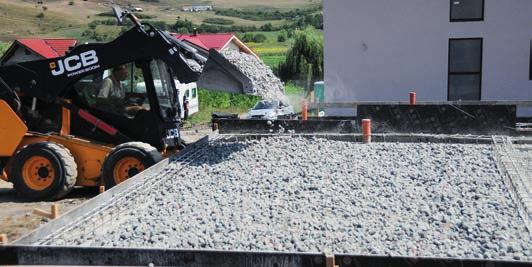

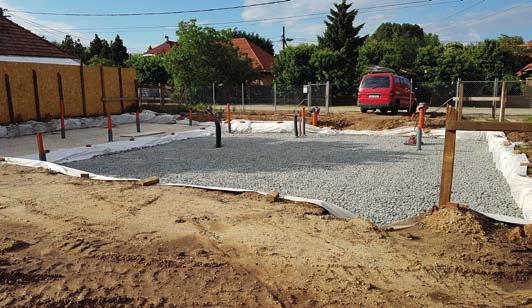

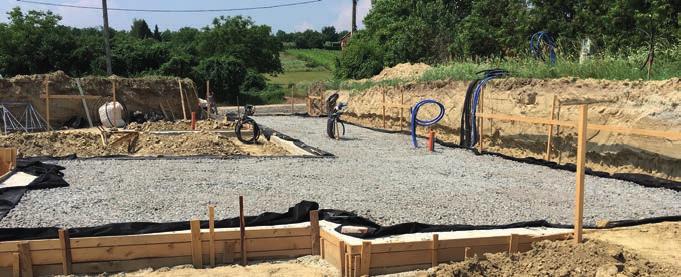

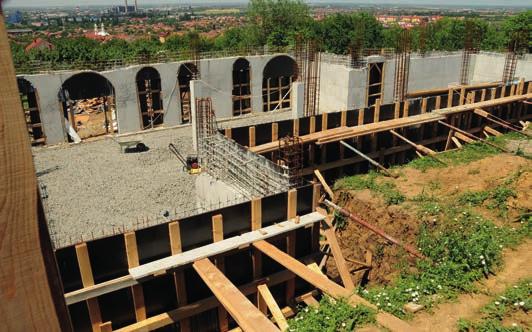

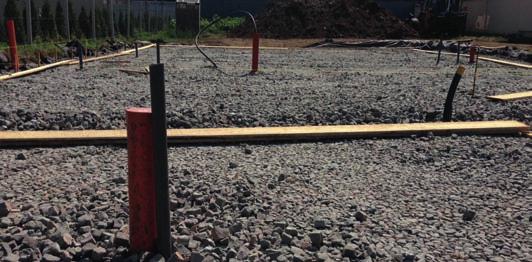

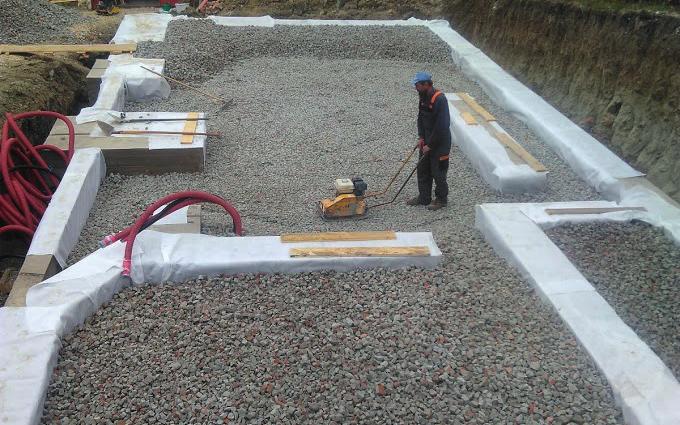

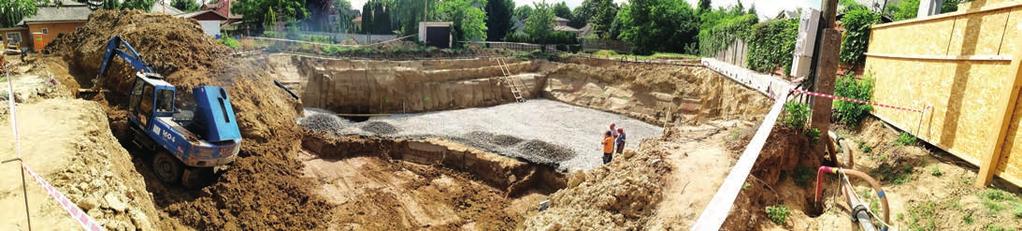

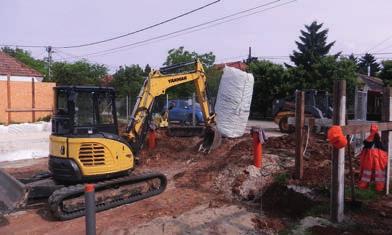

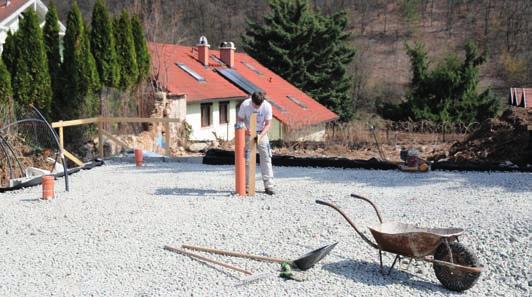

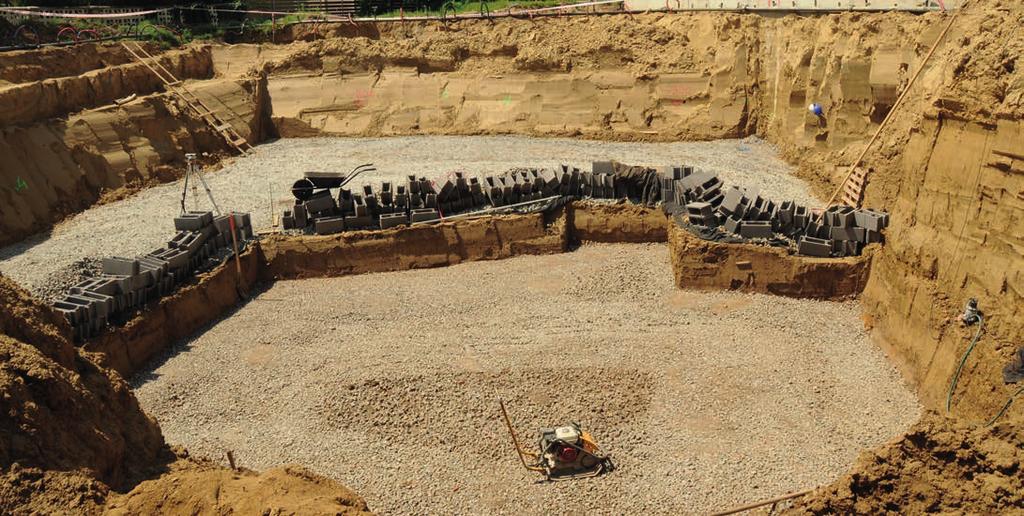

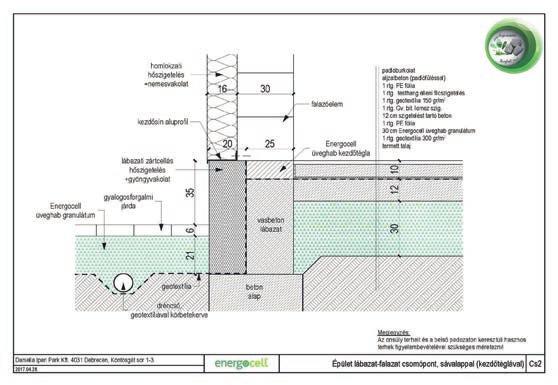

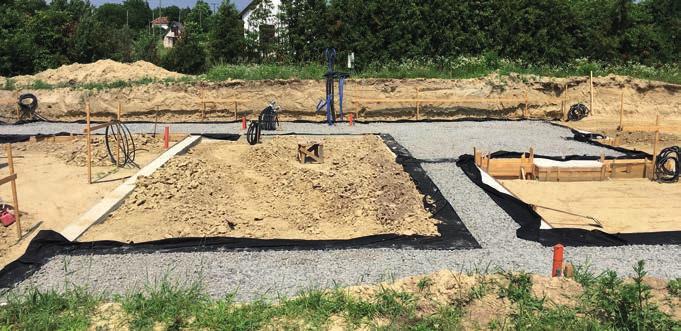

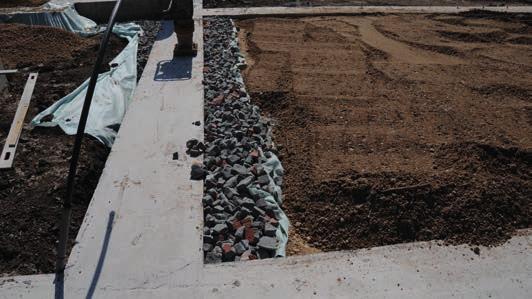

8 ÉPÜLET SÁVALAPPAL A granulátum alkalmazása esetén a szerelőbeton alatti kavics vagy zúzottkő réteg kiváltásával a hőszigetelés egy rétegben megoldható. Így a vízszigetelés feletti polisztirol hőszigetelés elhagyható, vagy minimalizálható a rétegvastagsága (gépészeti szerelések). Költséghatékony megoldás, mivel kimarad egy munkafolyamat. Soproni családi ház Szegedi családi ház Miskolctapolcai családi ház Nagyváradi épület Poroszló Graefl-kastély Kolozsvári passzívház 7

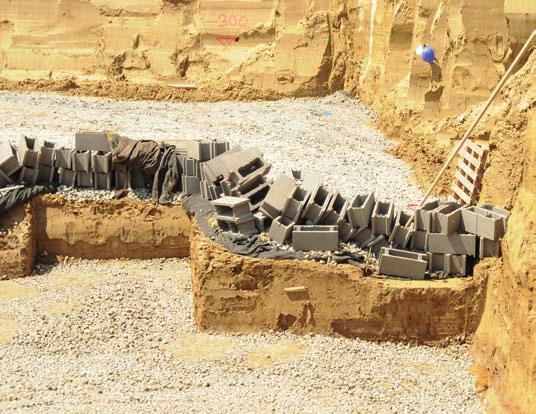

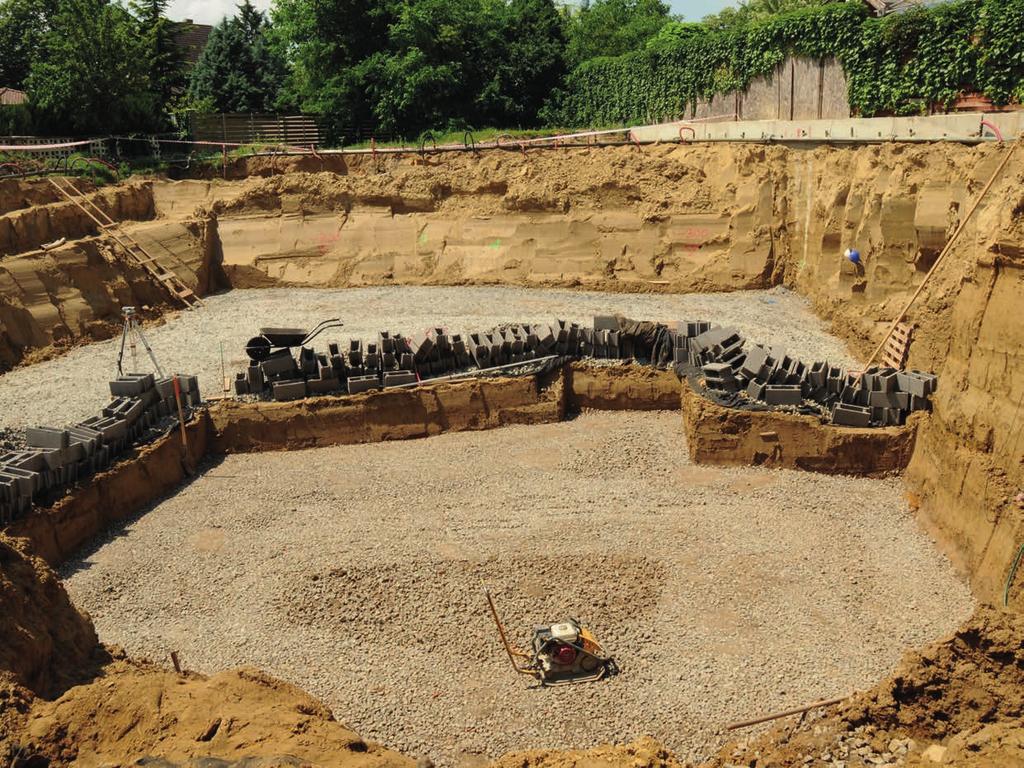

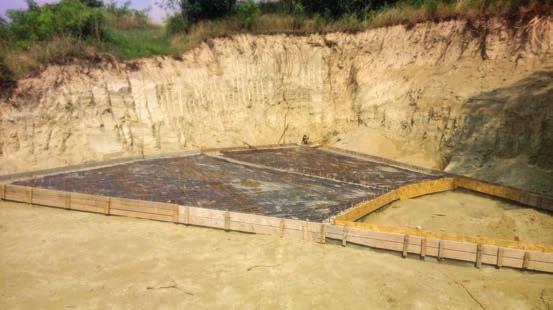

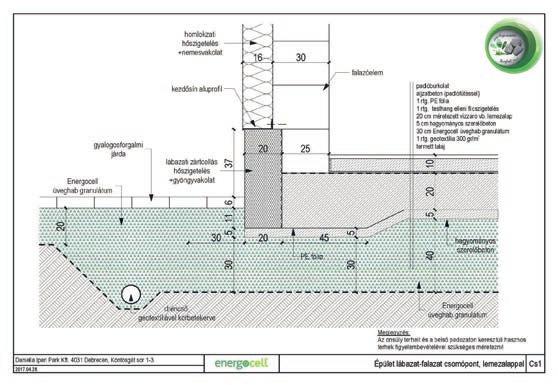

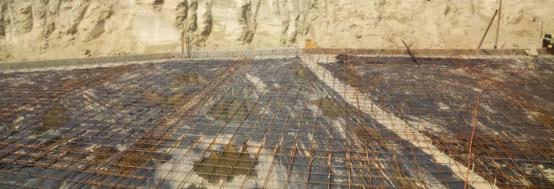

9 ÉPÜLET LEMEZALAPPAL Lemezalapos épületek hőhídmentesen hőszigetelhetők alulról, amennyiben a szigetelést az alaptest alatt helyezzük el. Ezért alkalmazható pl. passzívházaknál. Csak nagy nyomószilárdságú hőszigetelés alkalmazható az alaptest alatti hőszigetelésre. Az üveghab granulátum kedvező tulajdonságai miatt erre nyújt költséghatékony megoldást. Lapvibrátoros vagy úthengeres tömörítéssel megfelelő hőszigetelő ágyazat alakítható ki. Budapesti családi ház Vecsési családi ház Nyíregyházi családi ház 8

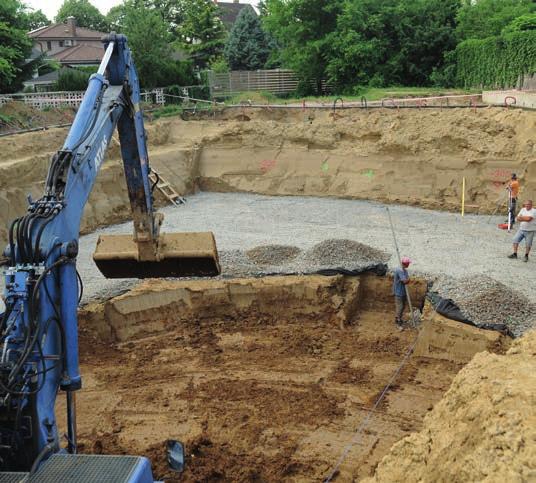

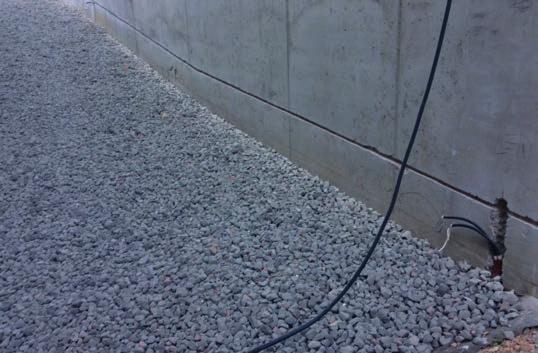

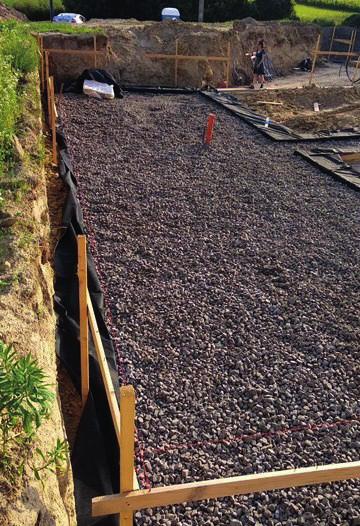

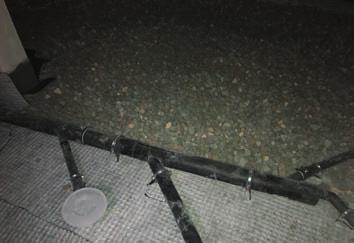

10 ALÁPINCÉZETT ÉPÜLET A pincerész alatt tömörítve, pincefal mellett szivárgóréteg és a pincefal hőszigetelése. A hatékony szigetelés érdekében szivárgórendszer kiépítése javasolt az épület körül. Debreceni családi ház 9

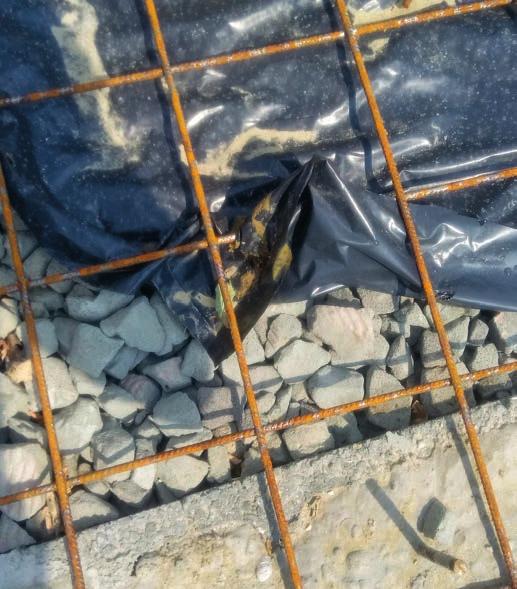

11 FÖLDHÁZ, DOMBHÁZ A dombházak általában környezet- és energiatudatos építmények, így jól beilleszthető egy ilyen rendszerbe egy újrahasznosított anyagból készülő hőszigetelés. Az Energocell üveghab granulátum kedvező tulajdonságai miatt (fagyálló, zárt cellaszerkezetű, kapillaritást megszakító hatás) ideális választás dombházak hőszigetelésére. A dombház minden térelhatároló szerkezete (padló, fal, födém) hőszigetelhető a granulátummal. A talajtól való elválasztásra geotextíliát kell alkalmazni. Etyeki földház Nyúl településen dombház 10

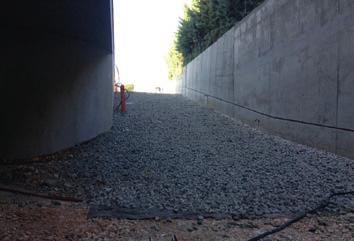

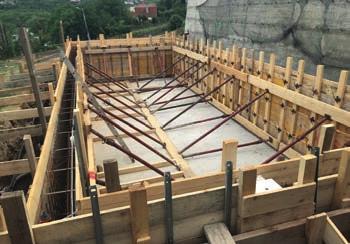

12 FŰTHETŐ RÁMPA A debreceni családi ház garázslejárati rámpája alatt lett Energocell bedolgozva. A 20 cm tömörített rétegvastagságú üveghab granulátum alkalmazásával a rámpa fűtése hatékonyabban üzemeltethető. Debrecen-pallagi rámpa MEDENCE Az Energocell a monolit vasbeton medence alá lett bedolgozva. Ennél a projektnél az üveghab granulátum főleg a talajstabilizáló tulajdonsága miatt lett alkalmazva. Az üveghab több rétegben lett tömörítve, majd polietilén fólia elválasztással szerelőbeton készült, és ezután lett kivitelezve a medence szerkezete. Hegyközszáldobágyi medence 11

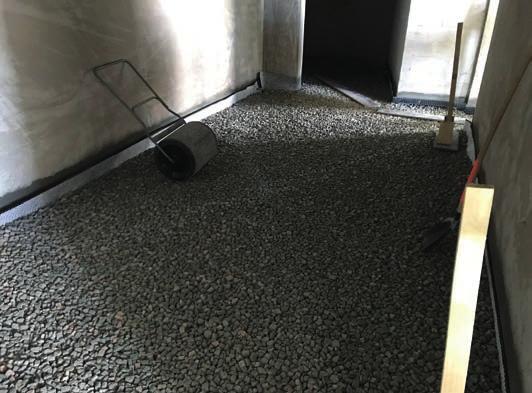

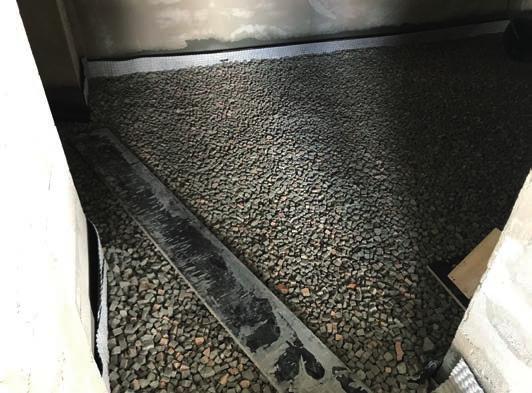

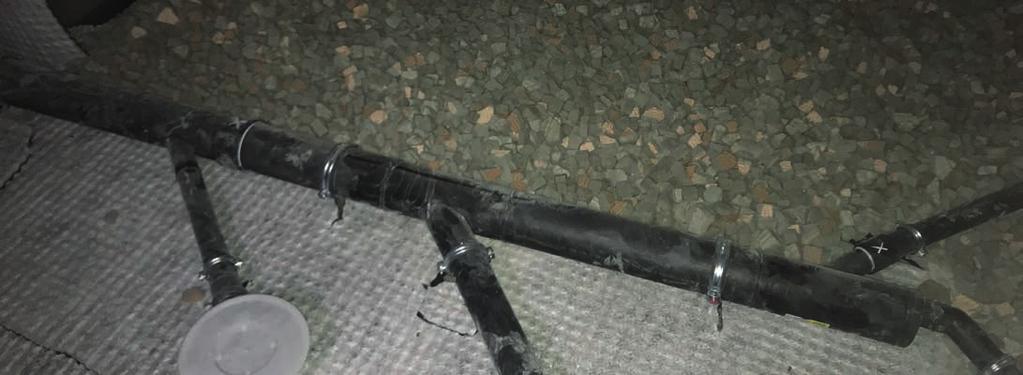

13 KÖNNYŰ FELTÖLTÉSEK GÉPÉSZETI INSTALLÁCIÓS KITÖLTÉS Könnyű tömege miatt alkalmazható új épületeknél is különböző födémkitöltésekre, pl. gépészeti installációs réteg kitöltésére. Födémfeltöltések esetében csak kismértékben (tömörítési tényező: 1:1,1-1,2) szükséges tömöríteni az üveghab granulátumot. Ez kg-os kerti hengeres egyengetéssel is elérhető. Puskás Ferenc Stadion 12

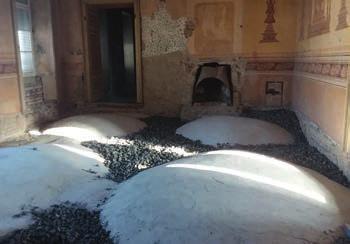

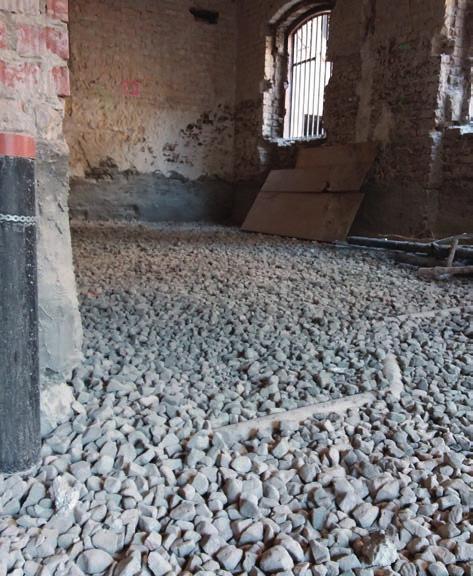

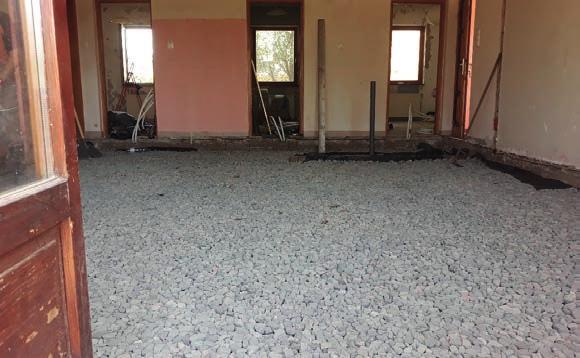

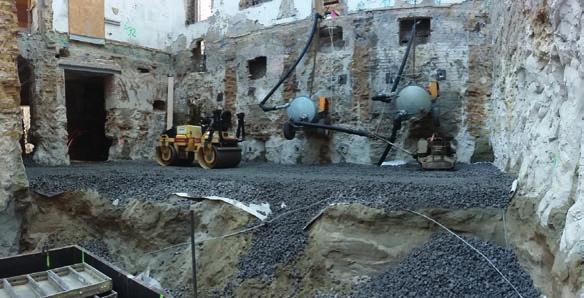

14 ÉPÜLETFELÚJÍTÁS Régi épületek, műemléképületek felújításakor különböző kitöltéseknél alkalmazható a könnyű tömege miatt. Pl.: boltozatos födémek feletti terek kitöltése, padlórétegek cseréje. Ezeket régen jellemzően salakkal töltötték fel, amit a felújítás során ki kell cserélni. A perlittel és polisztirol gyönggyel szemben az üveghab nem vesz fel nedvességet valamint szárazon terhelhető, tehát nem kell nedves technológiát alkalmazni a térkitöltéseknél, továbbá hőszigetelő tulajdonsággal is rendelkezik. Födémfeltöltések esetében csak kismértékben (tömörítési tényező: 1:1,1-1,2) szükséges tömöríteni az üveghab granulátumot. Ez kg-os kerti hengeres egyengetéssel is elérhető. Bajna Sándor-Metternich Kastély Budapest Károlyi-Csekonics Palota Debreceni családi ház 13

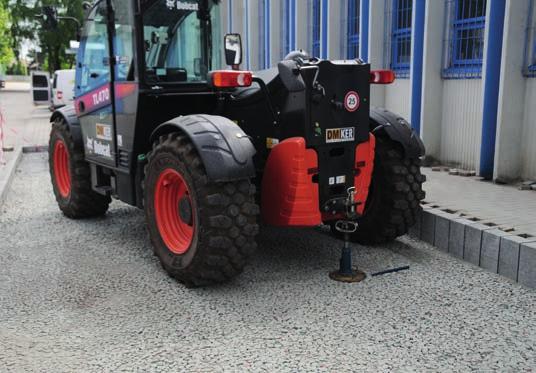

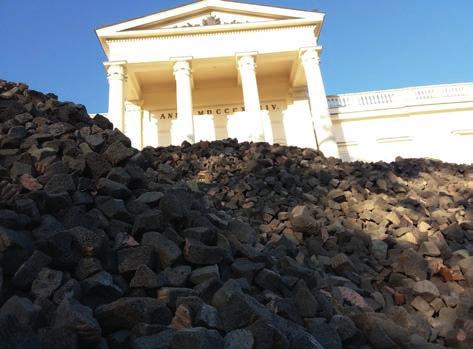

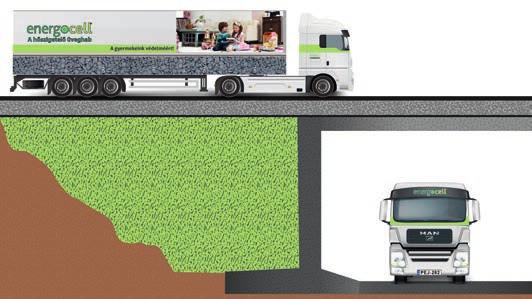

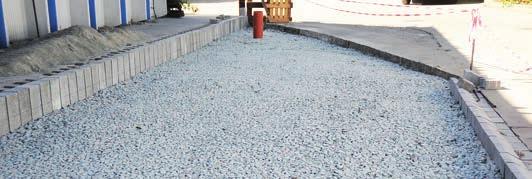

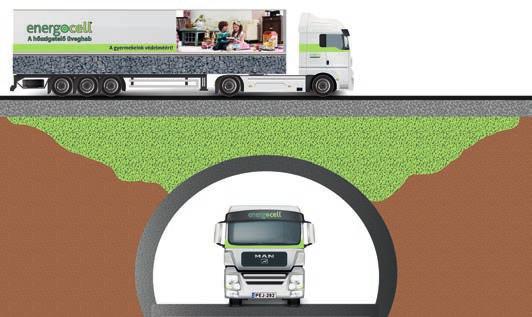

15 UTAS ALKALMAZÁSOK Puha, kompresszibilis talajokon vezetett töltések esetén könnyű fajsúlya miatt elkerülhetők a költséges talajtörés, valamint a süllyedések vagy konszolidációt gyorsító beavatkozások. Támfalak mögötti visszatöltésként használva jelentős földnyomáscsökkenés érhető el. Debreceni kamionfogadó Nagykereki mintafelület 14

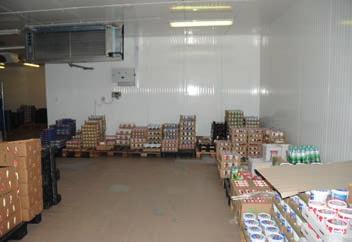

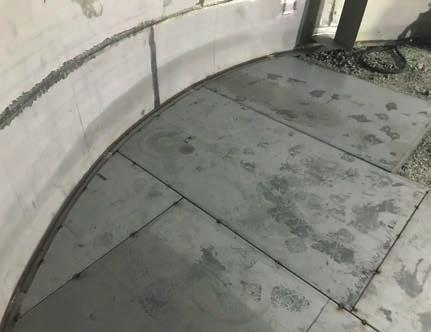

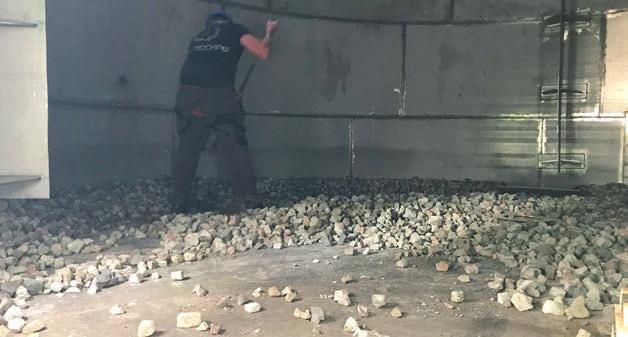

16 TARTÁLY HŐSZIGETELÉS A Kelet-Magyarországon található élelmiszergyártó üzem 250 m³-es tárólótartályaiban utólagos hőszigetelés kialakítása vált szükségessé. 26 m² alapterületű, 250 m³ térfogatú (~10 m belmagasságú) ipari tartály kb. 13 tonna/m² terhelést jelent az új fenéklemeznek. A magas terhelés miatt kizárólag nagy teherbírású nem roskadó hőszigetelésre volt szükség, melynek a fenéklemezek öszszehegesztése miatt magas hővel szemben is ellenállónak kellett lennie. A felsorolt feltételeknek az Energocell üveghab granulátum maximálisan megfelel. Az új fenéklemez kialakítása egy tartóbordákkal ellátott fém peremlemez létrehozásával kezdődött. Ezt követően az üveghab granulátum került elhelyezésre, cm tömörített rétegvastagságban. A tartály oldalát megnyitva az üveghab granulátum belapátolásra került. A tömörítést a perem mellett kézi tömörítő eszközökkel végezték, a helyhiány és a perem védelme miatt, az összefüggő nagyobb felületen pedig elektromos lapvibrátorral (a zárt tér miatt) történt. A tömörítési arány 1:1,3 volt, a végleges cm-es rétegvastagság cm elterített laza rétegből került kialakításra. A tömörített mm-es frakciómérettel rendelkező réteg tetejére 4-8 mm-es aprógranulátum került, melyet szintén betömörítettek a nagyobb szemek közé ékelőként, szintezőként - tekintettel az igen magas 13 tonna/m 2 terhelésre és a fémlemez fedésre. Az elkészített cm-es tömörített Energocell üveghab granulátum réteget ezt követően 5 mmes fémlemez táblákkal fedték le, melyek érintkezési felületeiken egybefüggő, folyamatos varrattal kerülnek összehegesztésre (a képen még csak az ideiglenes összekötések láthatóak). Kelet-magyarországi utólagos hőszigetelés 15

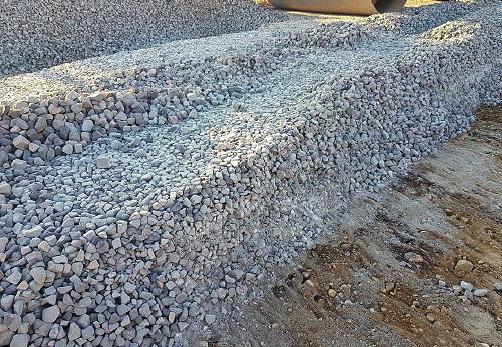

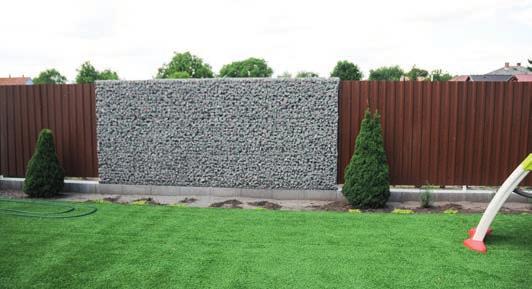

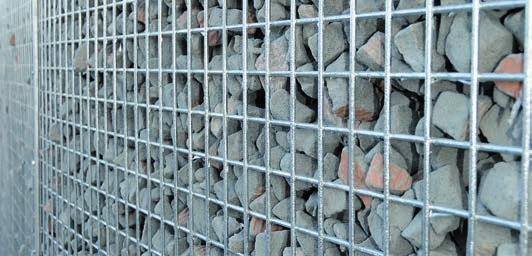

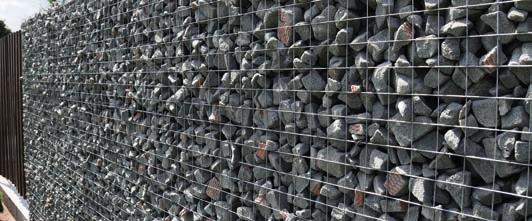

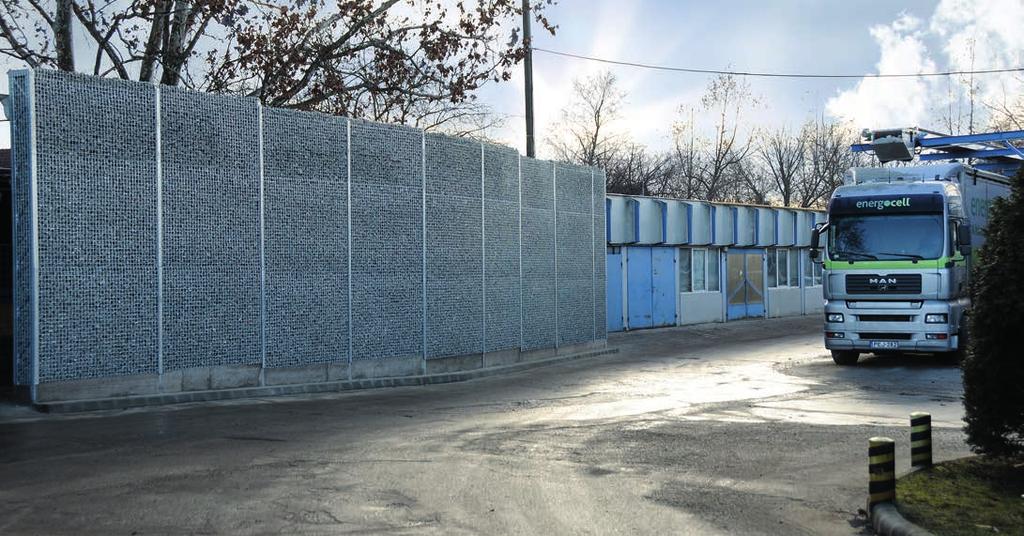

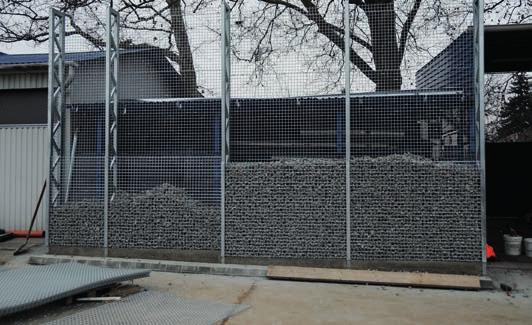

17 GABIONFAL, HANGGÁTLÓ FAL Az Energocell üveghab granulátum alkalmazható gabionok kitöltésére. A viszonylag nagy és homogén szemcseméret (40-60 mm) miatt kedvező az ilyen kitöltésekhez. Az alkalmazása mellett szól még a könnyű súly ( kg/m 3 ), amely a kivitelezést is nagyban megkönnyíti. A zárt buborékszerkezet miatt hangelnyelő tulajdonságuk is van az így elkészített szerkezeteknek. Albertirsai gabionfal Albertirsai gabionfal 16

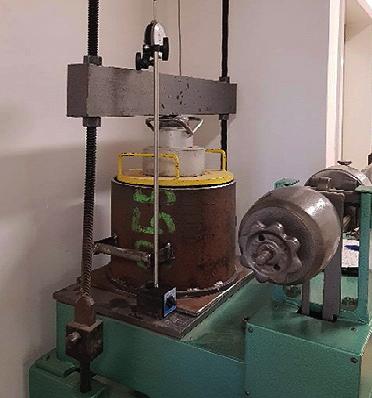

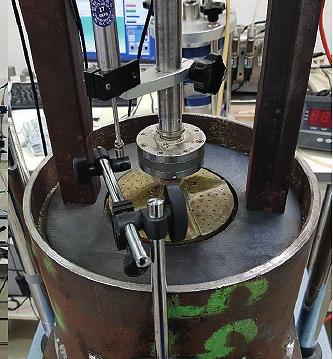

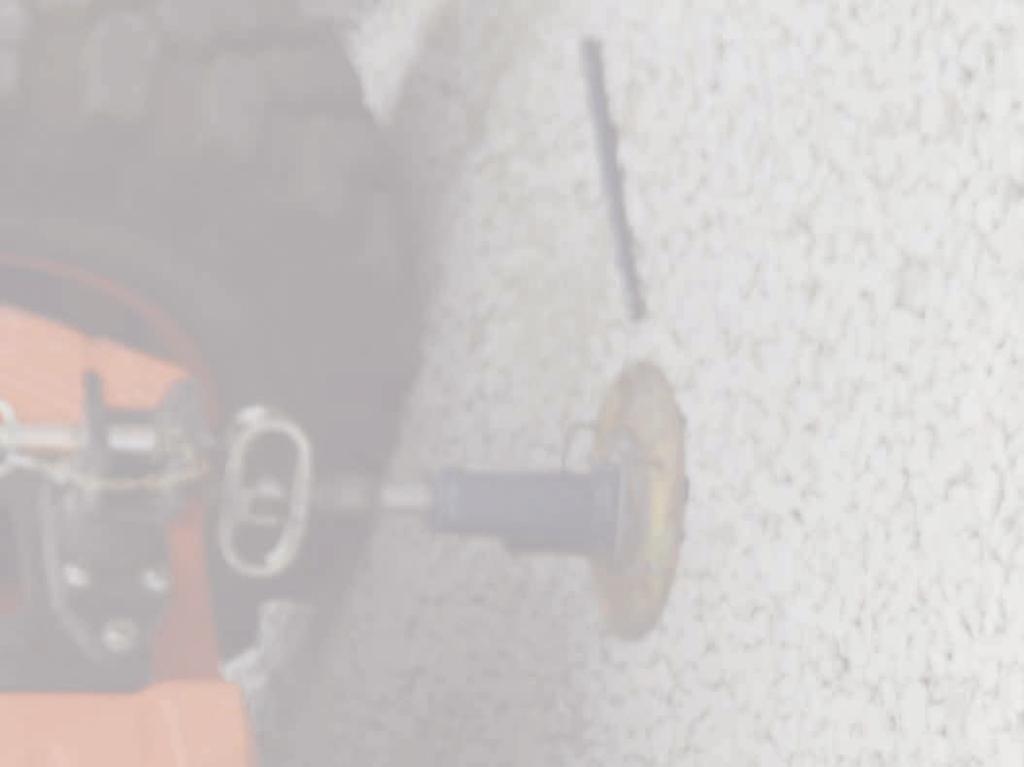

18 BEDOLGOZHATÓSÁGI TANULMÁNY Cégünk megbízta az EFERTE Mérnöki Tanácsadó és Szolgáltató Kft.-t, hogy végezzen kutatást az Energocell üveghab rugalmassági modulusának meghatározására és bedolgozhatóságának vizsgálatára. Partnerünk a megbízás alapján az alábbiakat vállalta: 1. Üveghab granulátum ( kg/m 3 ) anyag rugalmassági modulusának vizsgálata. Laboratóriumi vizsgálat az üveghab statikus és dinamikus terhelés okozta alakváltozásának és aprózódásának meghatározására. A laboratóriumban hasábmintán 10 db egyirányú nyomóvizsgálat, 10 db kompresszió vizsgálatot és 9 db dinamikus triaxiális vizsgálat elvégzése. 2. Üveghab granulátum anyaghalmaz rugalmassági modulus vizsgálata. A szemcsékből álló halmazon 10 db egyirányú nyomóvizsgálat, 12 db kompresszió vizsgálat és 9db dinamikus triaxiális vizsgálat elkészítése. 3. Bedolgozhatósági tanulmány készítése. Helyszíni tárcsás teherbírásmérések, illetve szemeloszlás vizsgálatok elvégzése. Nagy modellvizsgálat készítése 4 különböző tömörítőeszközzel (lapvibrátor, padka henger, vibrohenger és gumihenger), ahol megvizsgálásra kerülne a tömörítőeszközök beépítési hatékonysága, illetve a beépítés okozta aprózódás. A vizsgálat során zúzottkő fedőréteg-beépítés hatásának vizsgálata, melynek során két különböző rétegben kerülne beépítésre zúzottkő fedőréteg az üveghab réteg tetejére, annak teherbírás-javító és aprózódás-mérséklő hatását vizsgálandó. A vállalkozó a laboratóriumi vizsgálatok és az eredmények kiértékelése céljából alvállalkozóként vonja be a Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Karának Geotechnika és Mérnökgeológia Tanszékét. A tanulmány elkészítése során számos laboratóriumi és helyszíni vizsgálat folyt le. Képek az elvégzett vizsgálatokról: Elemi hasáb egyirányú nyomóvizsgálata Halmazanyag kompressziós vizsgálata Egyirányú nyomókísérlet kivitelezése üveghab halmazon Képek a bedolgozhatósági vizsgálaton alkalmazott eszközökről és a bedolgozásokról:

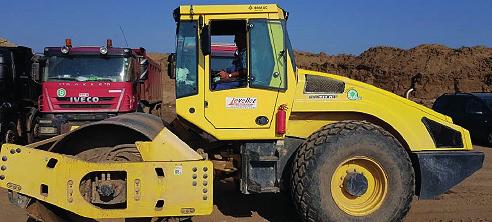

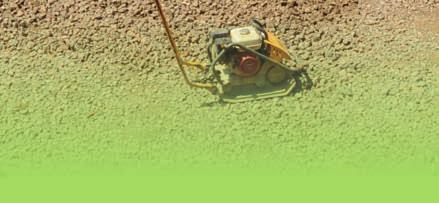

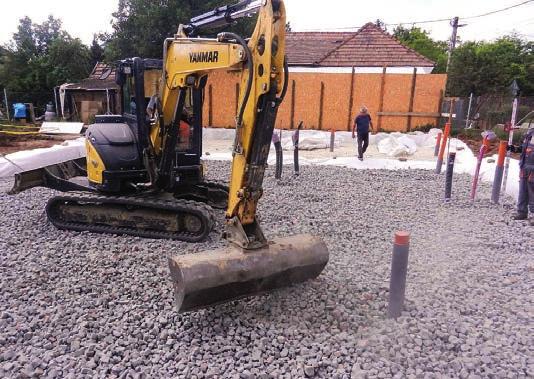

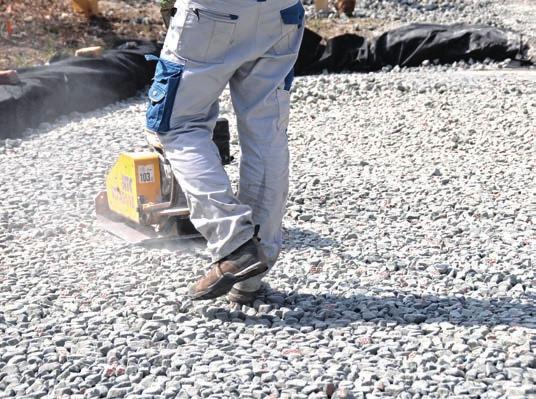

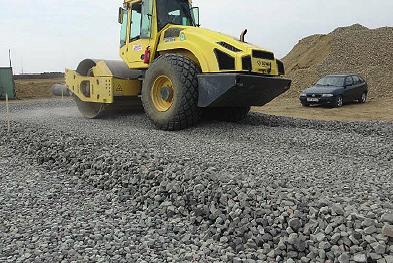

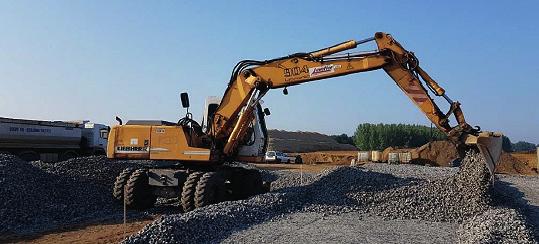

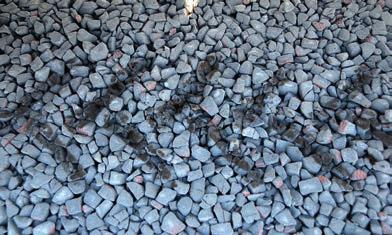

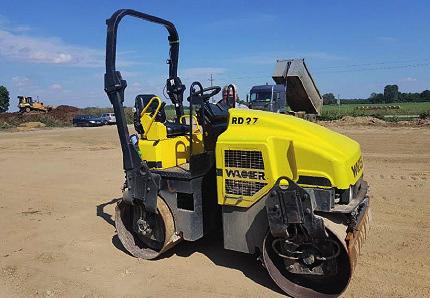

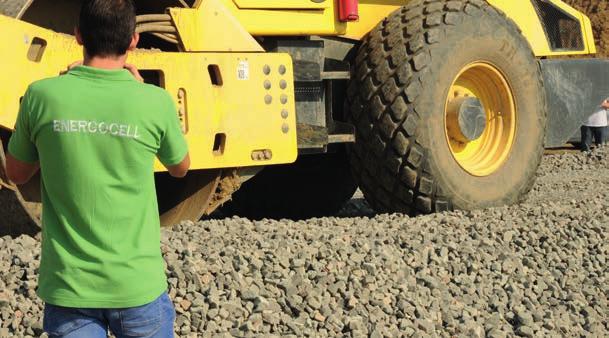

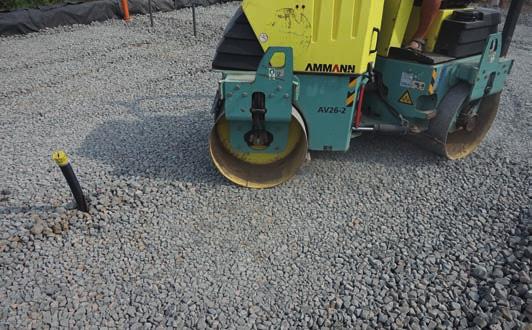

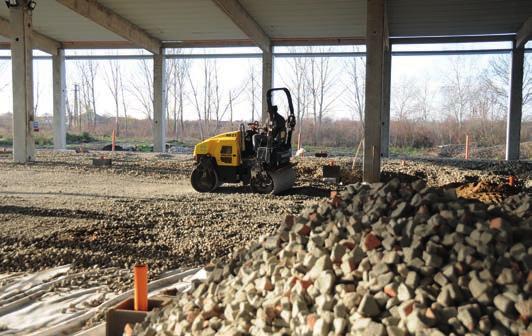

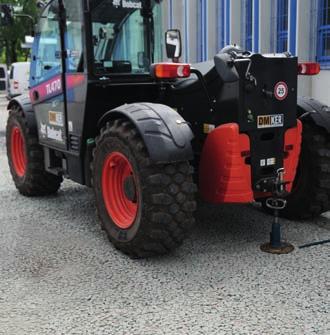

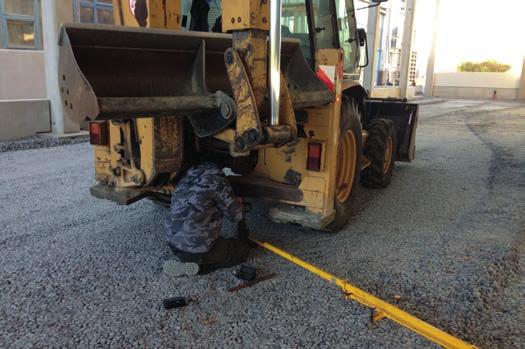

19 kép: Az üveghab elterítése kotróval 2.kép: Bomag BW211D acélköpenyes kombi vibrohenger 3.kép: Wacker RD padkahenger 4.kép: Tömörítés a nagytömegű kombihengerrel 5.kép: Weber CR-8 nehéz lapvibrátor és Termix MV60 könnyű lapvibrátor 6.kép: A II. próbafelület lapvibrátorral tömörített területének visszabontás utáni képe Sematikus ábrák Rövidített összegzés: A laboratóriumi és helyszíni vizsgálatok alapján az üveghab granulátumot ( kg/m3 halmazsűrűségű) jellemző E2 saját teherbírási modulus értékére E2=40-50 MPa értéket határoztunk meg, 1,4-es tömörítési arány alkalmazása esetén. Az üveghab és a kiékelő réteg tetején elvárható tömörödési tényezőt Tt~3,0 körüli értékre adjuk meg. Az üveghabra épített ágyazatok esetében a korábban alkalmazott Tt~2,2 értékek továbbra is alkalmazhatóak lesznek. A rétegre ható terhelési korlátok és az ipari padlók alatti nagy teherbírású, kevéssé kompresszibilis ágyazatok létrehozása érdekében az üveghab granulátumból épített hőszigetelő réteget zúzott kőből vagy homokos kavicsból készülő ágyazattal javasoljuk lefedni. Az üveghabra épülő cm vagy igény szerinti vastagságú durvaszemcsés anyagú ágyazati réteg több funkciót is el tud ilyen módon látni. Elsősorban mechanikai védelmet nyújt az üveghabrétegnek, megvédve az építkezési forgalom okozta terheléstől és mechanikai hatásoktól, másodsorban növeli az üveghabréteg teherbírását, harmadsorban pedig csökkenti a padló terheiből az üveghabra adódó feszültséget. A tanulmányt készítette: 18

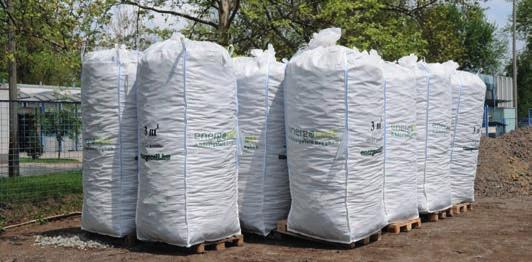

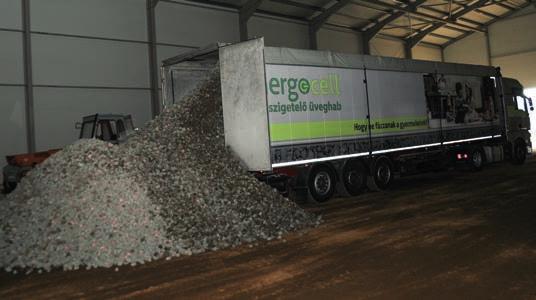

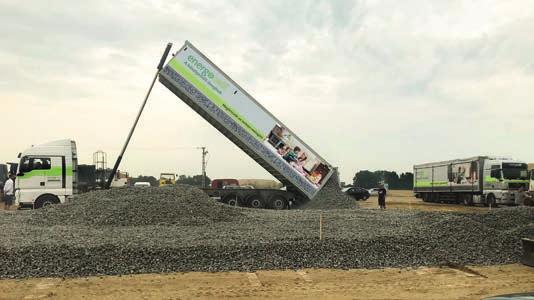

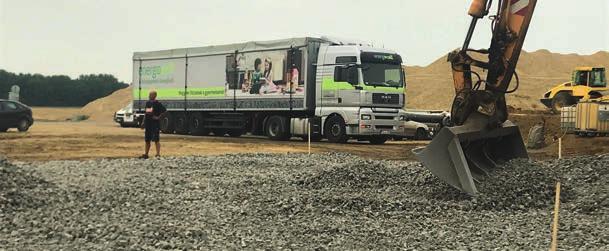

20 SZÁLLÍTÁS Saját szállítójárműveink, melyekkel kiszállításainkat végezzük: MAN nyerges szerelvény 60 m 3 -es raktérfogatú Zaslaw hátrafelé billentős (billencs) félpótkocsi MAN nyerges szerelvény 90 m 3 -es raktérfogatú Schmitz mozgópadlós (walking floor) félpótkocsi, mely oldalról is rakodható, tehát raklapos áru szállítására is alkalmas A szerelvény legfontosabb paraméterei: hosszúság: 15,5 m szélesség: 2,5 m magasság: 4 m A szerelvény legfontosabb paraméterei: hosszúság: 16,5 m szélesség: 2,5 m magasság: 4 m Termékünket kétféle kiszerelésben értékesítjük: ömlesztett ürítőcsonkos Big-Bag Big Bag zsákos kiszerelés esetében lehetőség van 1 m 3 -es és 3 m 3 -es zsákban történő szállításra. 20 db 3 m 3 -es Big Bag zsák tölt ki egy teljes (13,5-13,6 m hosszúság; 2,45 m szélesség; min. 2,8 m belmagasság) nyerges járműszerelvényt, tehát 60 m 3 szállítható egyszerre. Az 1 m 3 -es Big Bag zsák esetében raklap nélkül, viszont a 3 m 3 -es kiszerelés esetében raklappal együtt történik az értékesítés, mivel enélkül csak felülről rakodható be a járműszerelvénybe az anyag, így a lerakodás is csak felülről kivitelezhető. 19

21 PÁLYÁZAT A Daniella Ipari Park Szolgáltató Kft. és a BEKS Kommunikációs Technika Kft. által létrehozott konzorcium ban az Üveghab felhasználási területeinek kutatás-fejlesztése projekt megvalósításához 565,47 millió forint vissza nem térítendő támogatásban részesült a Vállalatok K+F+I tevékenységének támogatása című, GINOP kódszámú pályázati kiíráson. (Projekt azonosítószáma: GINOP ). A projekt megvalósítása szeptember végén kezdődött, és ban fejeződött be. A konzorcium olyan őrlési, hőkezelési és vizsgálati technológiát fejlesztett ki, amely üveghulladék felhasználásával környezetbarát, magas hozzáadott értékkel rendelkező, innovatív termékeket, üveghab granulátumot és táblás üveghab szigetelő termékeket állít elő. Az új, innovatív technológia egyedülálló, kompakt módon magában foglalja az üveghabgyártás valamennyi részfolyamatát, az input nyers hulladék őrlésétől a késztermék előállításáig, valamint az optimális termékminőség eléréséhez szükséges, a technológia részfolyamatainak összehangolását, felügyeletét és elemzését végző komplex termelésinformatikai rendszer kifejlesztését. A projekt megvalósítása során olyan speciális gépek, eszközök kerültek kifejlesztésre, illetve beszerzésre, melyek a technológiához szükségesek. A projekt keretében ipari kutatási és kísérleti fejlesztési feladatok valósultak meg: 1. Üveghab gyártási technológia kutatása; 2. Üveghab alapanyag-előállítási technológia kutatása; 3. Üveghab hőkezelési eljárásának és a megvalósító berendezések fejlesztése; 4. Az üveghabgyártás termelésinformatikai rendszerének fejlesztése; 5. Üveghab mintadarabok anyagi és vegyi szerkezetének kutatása. Üveghab tábla és kezdőtégla Kémény hőhíd megszakító elem Az üveghabkutatás célja, hogy hulladéküvegből állítson elő, magas energetikai, mechanikai és tűzvédelmi paraméterekkel rendelkező anyagot, amellyel elérhetőek lehetnek az Európai Unió 2020-ra meghirdetett magas szintű épületenergetikai követelményei. A kutatások során az üveghab vegyi, anyagszerkezeti, mechanikai és energetikai tulajdonságainak vizsgálata, a több lépcsős gyártástechnológia hatása az üveghab tulajdonságaira, a gazdaságosan elérhető alapanyagok minőségének vizsgálata és hatásuk a késztermékre, az üveghab gyártási technológiát megvalósító gépek és berendezések létrehozásának kutatása, a gyártás során az anyag- és energiaáramlások, valamint felhasználások modellezése és elemzése, illetve a gyártási minőség és költségek modellezése valósult meg. A felhasználhatóság jegyében a rovarkártétellel szembeni ellenállóképesség vizsgálata, illetve az üveghabgyártási technológia kutatásához szükséges rugalmassági modulus vizsgálatok, és ehhez kapcsolódóan bedolgozhatósági vizsgálatok történtek. Az ipari kutatási eredmények alapján hajtottuk végre a kísérleti fejlesztési feladatainkat. Ennek keretében a gyártástechnológiához szükséges, kereskedelmi forgalomban nem kapható speciális gépek, berendezések kerültek kifejlesztésre. Fejlesztéseink központi eleme volt a hőkezelési technológiát megvalósító kemence fejlesztése, amely képes az üvegliszt habosodási folyamatához szükséges hőmérsékletet létrehozni, valamint a megfelelő hőntartási és kihűlési időt biztosítani. Ehhez kapcsolódóan az üveghabtáblák hőkezeléséhez speciális, hőálló tepsik kerültek kifejlesztésre. A projekt keretében az üveghab gyártástechnológiájára specializált komplex termelésinformatikai rendszer került kiépítésre, online termeléslejelentés megvalósításával. Vizsgálataink kiterjedtek a gyártás során keletkező por állapotú üvegliszt, illetve a vágás során keletkező üveghab szemcsék egészségügyi és környezetvédelmi kihívásainak megoldására, illetve a gyártási hulladékok visszavezetése a gyártásba. A színvonalas működéshez szükséges laborhátteret is létrehoztuk. A projekt eredményeként az üveghulladékok feldolgozása új, innovatív technológiával, upcycling hasznosítási megoldással történik, káros, környezetet terhelő anyagból hasznos, magas minőségi paraméterekkel rendelkező, új, innovatív késztermékeket, üveghab granulátumot és üveghab táblát állítunk elő. 20

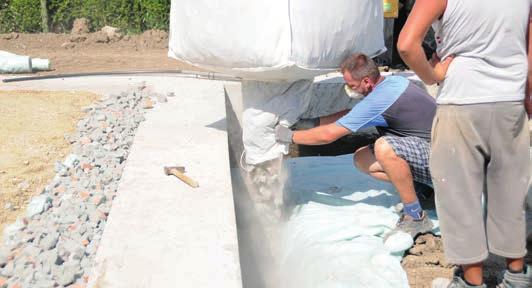

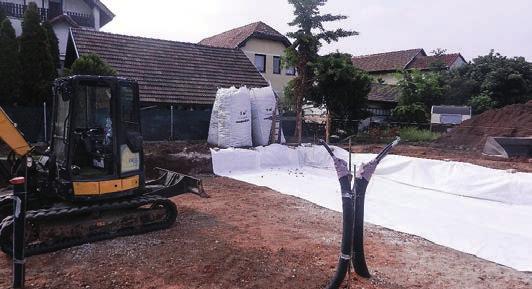

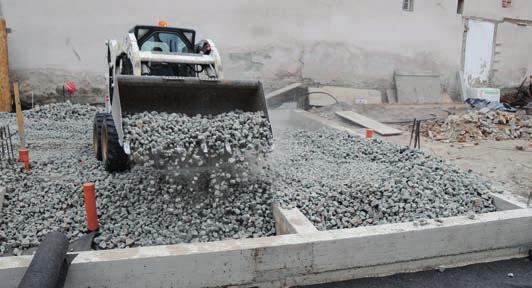

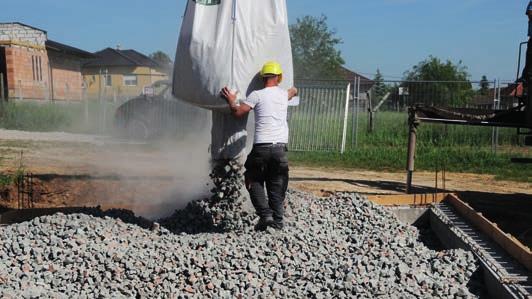

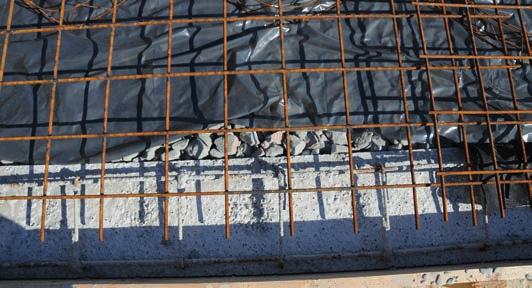

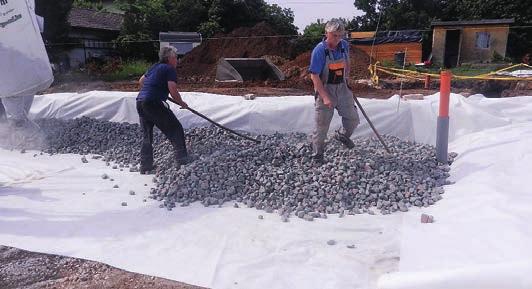

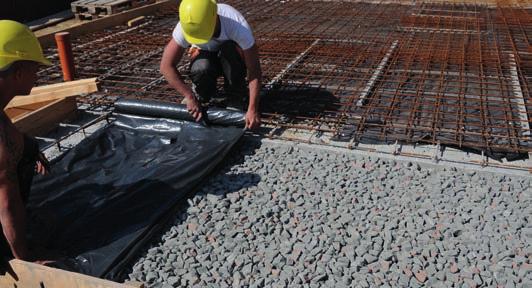

22 BEÉPÍTÉSI ÚTMUTATÓ Csak akkor garantálható az üveghab tartóssága, ha a beépítést szakszerűen, a jelen útmutató szerint végzi el. Az üveghab granulátum elterítése közben por képződhet a levegőben, ezért a belélegzés megelőzése érdekében a munkafolyamat során viseljen pormaszkot. TALAJELŐKÉSZÍTÉS Talajvízben, talajvíz feletti közvetlen kapilláris zónában, és víznyomással terhelt rétegben az Energocell üveghab granulátum nem alkalmazható! A terveknek megfelelően a munkagödör elkészítése. Gépészeti kiállások elhelyezése. GEOTEXTÍLIA LETERÍTÉSE Minimum 200g/m 2 -es geotextília elhelyezése javasolt minimum 20 cm-es átfedéssel, valamint az esetleges visszahajtás miatt az üveghab granulátum épületen való túlnyúlásának megfelelő túlengedéssel (pl. járda vagy térkő alatti finomfrakció elválasztása miatt). A geotextília leterítése után következik a dréncsövezés. ENERGOCELL ÜVEGHAB GRANULÁTUM ELTERÍTÉSE A kiszállítás módjának megfelelően az anyag elterítése történhet big-bag zsákból vagy ömlesztve, homlokrakodó géppel. A megfelelő tömörítés érdekében javasolt maximum 20 cm-es rétegenként elteríteni a granulátumot. Majd ennek tömörítése után, a végső tömörítendő rétegvastagság eléréséig ezt ismételni kell. 21

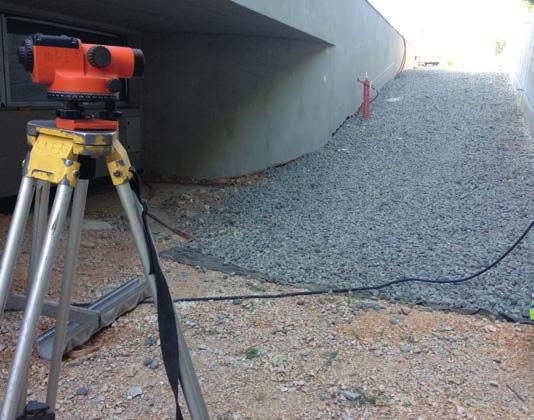

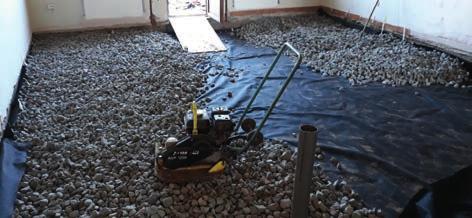

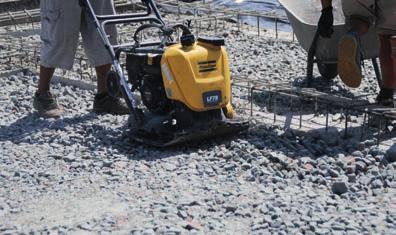

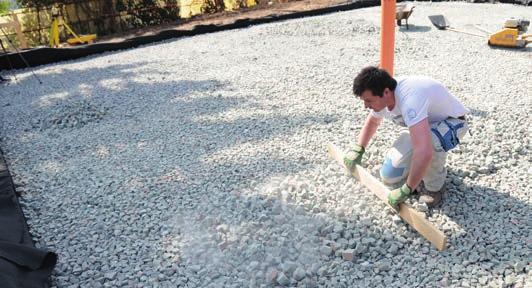

23 ÉS ELEGYENGETÉSE A megfelelő felület elérése érdekében a granulátumot el kell egyengetni. Az elegyengetést legegyszerűbben gereblyével lehet kivitelezni. Nagy felületek esetén, pl. csarnokoknál gumitalpas homlokrakodóval is elvégezhető a munkafolyamat. A vízszintesség elérése érdekében szintező műszer alkalmazása javasolt. TÖMÖRÍTÉS Az Energocell üveghab granulátum tömörítése történhet lapvibrátorral ( kg) vagy hengerrel (nagyobb felületeken). A tömörítést az elterítésnél leírtak alapján, a végső rétegvastagságnak megfelelően, több rétegben végezzük. A tömörítés ajánlott aránya 1:1,3-1,4. ELVÁLASZTÓ RÉTEG LETERÍTÉSE ÉS BETONOZÁS A tömörített Energocell üveghab granulátum réteg felületére betonozás előtt kb. 20 cm-es átfedésekkel polietilén elválasztó fóliát kell teríteni a cementtej felfogása végett. Majd erre a rétegre kerülhet a terveknek megfelelő szerelőbeton. MEGJEGYZÉS Az üveghab granulátum réteg bedolgozása közvetlenül a betonozás előtt történjen. A tömörített felületen gumilánctalpas munkagéppel alkalomszerűen lehet közlekedni. Rendszeres, vagy más típusú forgalom esetén a felületet védeni kell! 22

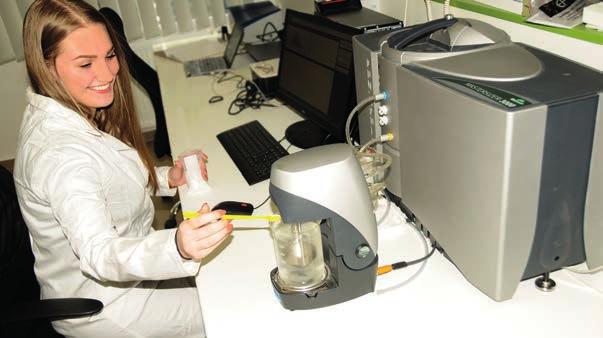

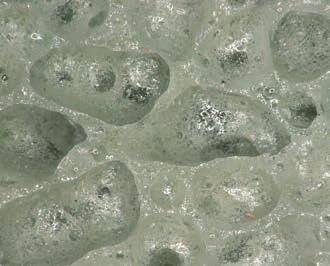

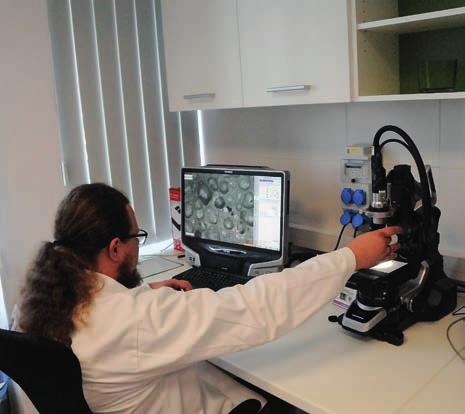

24 ENERGOCELL LABORATÓRIUM KEYENCE VHX-5000 DIGITÁLIS OPTIKAI MIKROSZKÓP Ez az új típusú mikroszkóp a klasszikus fénymikroszkópia (FM) és a pásztázó elektronmikroszkópia (SEM) ötvözete. A nagyítás mértéke és a nagy mélységélességű képalkotás a SEM-hez hasonlít, miközben élő preparátumok is közvetlenül vizsgálhatók, akárcsak az FM esetén. Cserélhető lencséinek köszönhetően X nagyításban, valamint X nagyításban tudjuk vizsgálni mintáinkat. Szoftvere tartalmazza a kiértékeléshez szükséges számításokat rögzítő funkciókat, így könnyedén tudunk 3 dimenziós kép alapján cellaátmérőt, falvastagságot és egyéb mérvadó paramétereket mérni az üveghabok esetében. LÉZERDIFFRAKCIÓS SZEMCSEMÉRET ANALIZÁTOR Szemcseméret meghatározására a fent nevezett lézerdiffrakció elvén működő műszert használjuk. Azt azonban sokszor nem veszik figyelembe, hogy ezzel a technikával közvetett adatokat szerezhetünk a vizsgált minták szemcséinek (valamilyen típusú gömb-ekvivalens) méretéről. A lézerfény törésének és elnyelődésének mértéke alapján észlelt jel szemcseméretté történő átalakítása kétféle optikai modell (Fraunhofer és Mie) alkalmazásával valósítható meg: a Fraunhofer-elmélet esetében feltételezzük, hogy a szemcsék kellően nagyok (a lézer hullámhosszának mintegy 40-szerese) a Mie-elmélet esetében viszont előzetes információra van szükség a szemcsék anyagi minőségétől függő refrakciós-indexről és abszorpciós-koefficiensről; KERN NEDVESSÉG MEGHATÁROZÓ MÉRLEG Típus: Kern DBS 60-3 A Kern nedvességmeghatározó mérleg gyorsan, egyszerűen és kis mintából határozza meg a különböző anyagok nedvességtartalmát. A készülékben található belső memória az automatikus szekvenciához 10 szárítási programból és 100 szárítási folyamatból szelektál. Jellemzői: Felbontás d: 0,001 g Ismétlőképesség: 0,001 g 0,03% 10g-os mintán Linearitás: ± 0,003 g Mérési tartomány: 160 g 23

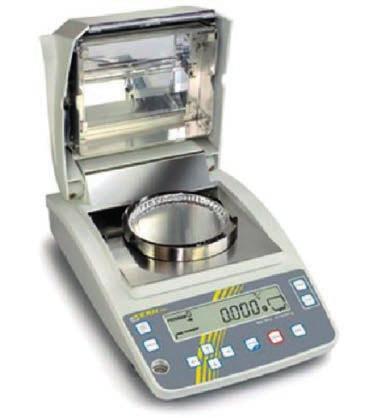

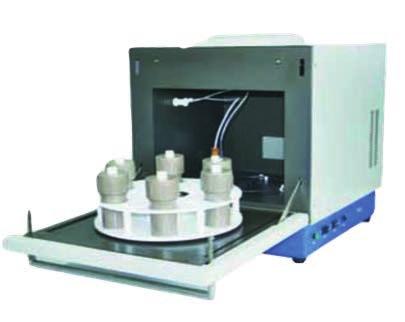

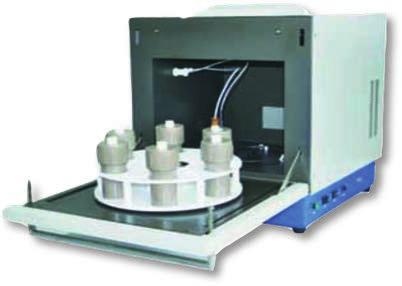

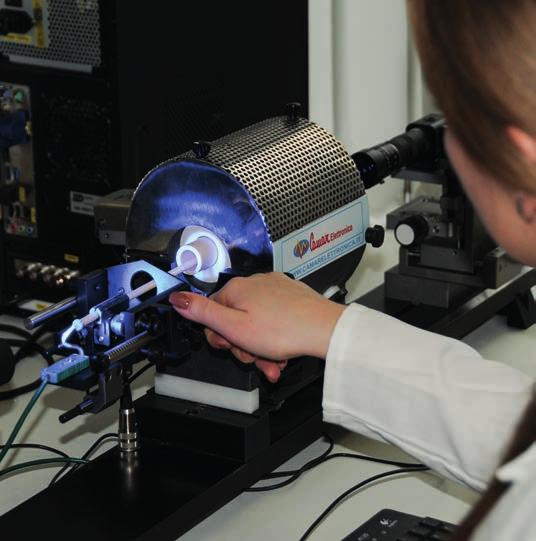

25 MIKROHULLÁMÚ ELEMFELTÁRÓ KÉSZÜLÉK Az összetett minták oldatbevitelének, roncsolásának zárt, inert edényzetben emelt nyomáson (max. 130 bar) és hőmérsékleten (max. 300 C) savelegyekkel való végrehajtására hatékony megoldás a mikrohullámú berendezések használata. Az edényzet vastagfalú kvarc, vagy kerámia köpennyel ellátott PTFE/TFM/PFA anyagú. A mikrohullámú feltáró berendezések valójában nagynyomású, többpozíciós, automatikus reaktorok, amelyeknek az alkalmazott agresszív körülmények miatt fejlett biztonsági megoldásokkal kell rendelkeznie. Tipikus mintamennyiség: 0.25 gramm vagy max. 100 ml (saveleggyel együtt). CAMAR ELETTRONICA HEVÍTŐMIKROSZKÓP A hevítőmikroszkópos vizsgálatokkal könnyedén meghatározható egy anyag összes olvadási jellemzője (szintereződési hőmérséklet, lágyulási hőmérséklet, gömbhőmérséklet, félgömbhőmérséklet, folyási hőmérséklet). Ezzel gyakorlatilag információt kapunk az anyag viszkozitásáról, illetve annak hőmérsékletfüggéséről is. A hevítőmikroszkópia általános működési elvét az alábbi ábrán keresztül értelmezhetjük. Az általunk hasz-nált készülék felső mérési határa 1600 C, ezáltal az összes elérhető üvegtípust képesek vagyunk felmérni, még mielőtt átvennénk és bevonnánk az üzemi gyártásba. INSTRON UNIVERZÁLIS MECHANIKAI ANYAGVIZSGÁLÓ KÉSZÜLÉK Nyomóvizsgálatot elsősorban rideg anyagok esetében végeznek. A szerkezeti anyagoknál fontos vizsgálandó tulajdonság a nyomószilárdság. A rideg anyagok esetében mindig meghatározható, azonban a képlékeny anyagokat nyomással nem lehet eltörni. A szerkezeti anyagok nyomószilárdsága fontos tervezési adat. A húzóvizsgálattal ellentétben a nyomóvizsgálat során a vizsgálandó anyag eredeti mérete csökken, így a mechanikai behatás során a vizsgálandó anyag nem megnyúlik, hanem erő hatására összenyomódásra kényszerül. A nyomóvizsgálat tulajdonképpen statikus eljárásnak minősül, ugyanis a terhelés az idő függvényében igen lassan változik. A nyomószilárdság az a legnagyobb nyomófeszültség, amelyet a vizsgálandó próbatest elvisel a nyomóvizsgálat során. A hagyományos nyomóvizsgálat elve, hogy a vizsgálat során a próbatest terhelését folyamatosan a törésig növelik és a mért törőerőből, valamint a keresztmetszetből számítják ki a szilárdsági mérőszámokat. 24

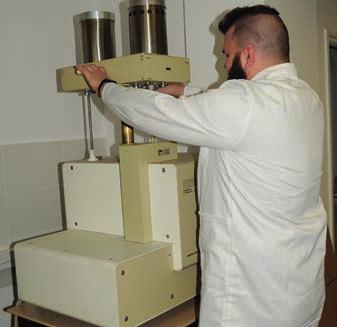

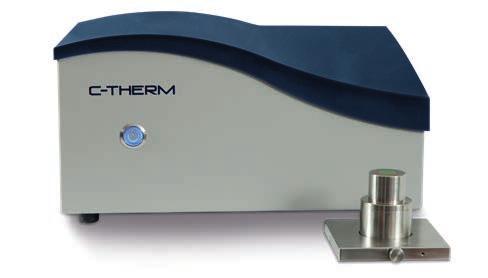

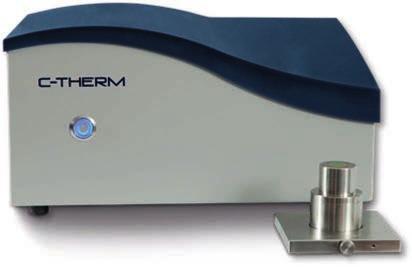

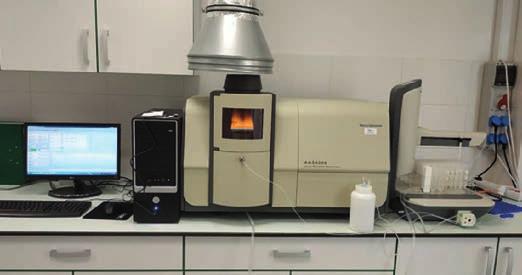

26 TCI C-THERM HŐVEZETŐKÉPESSÉG-MÉRŐ KÉSZÜLÉK FOURIER (1822.) törvénye szerint egy homogén testben a hőáram a csökkenő hőmérsékletek irányába mutat, arányos a terjedési irányú, hosszegységenkénti hőmérséklet-változással és az erre az irányra merőleges keresztmetszettel. Ez az összefüggés un. empirikus törvény, azaz a jelenség, itt a hővezetés, megfigyelésén alapul. A FOURIER törvényben bevezetett hővezetési tényező az anyag fizikai jellemzője, és azt fejezi ki, hogy mekkora a hőáramsűrűség 1 K/m hosszegységenkénti hőmérséklet-változás esetén. A fent említett hővezetési tényező egy hőszigetelő termék esetén kiemelt fontosságú tulajdonság, emiatt a folyamatos ellenőrzése alapelvárás. A szabványos hővezetőképességmérők azonban igen időigényes mérési metódussal működnek, ezért választottuk a pontos és gyors TCI készüléket. MOM DERIVATOGRAPH-C A termogravimetria (TG), vagy termogravimetriás analízis (TGA) olyan módszer, amellyel az anyagból vett minta tömegének változását meghatározott hőmérsékleti program szerint változtatott hőmérséklet függvényében regisztráljuk. A termomérleg legfontosabb részei: az anyag adott hőmérsékleti program szerinti hevítésére vagy hűtésére alkalmas berendezés, ellenőrzött gáztérbe helyezett mintatartó, elektronikus mérleg és az elektromos jelnek regisztráló készülékhez vagy számítógéphez történő átviteléhez szükséges egység. ATOMABSZORPCIÓS SPEKTROFOTOMÉTER Típus: Skyray AAS 6000 automata mintaadagoló egységgel Az atomabszorpciós spektroszkópia műszeres analitikai kémiai módszer, amellyel a mintából egy adott kémiai elem (fém vagy félfém) mennyiségét meg lehet mérni (elemanalitikai módszer). Az atomabszorpciós spektroszkópia segítségével mintegy 70 elem határozható meg. Készülékünk főbb jellemzői: A monokromátor fókusztávolsága: 350mm, Olajmentes levegőkompresszor Hullámhossztartomány: 190nm-900nm Pontosság: ±0.1nm Reprodukálhatóság: ±0.1nm Spektrum sávszélesség: 0.1nm, 0.2nm, 0.4nm, 0.7nm, 1.4nm Zaj: Abs(static); Abs(Dynamic) Alapvonali kilengés: Abs/0.5h; Háttérkorrekció: D2 lámpa + önforgatás Lámpák száma: 8 Atomizáló: lángatomizáló 25

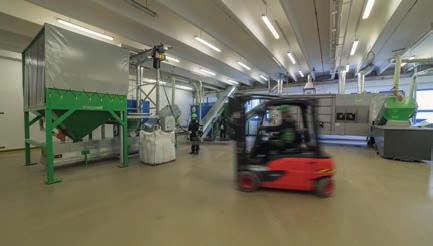

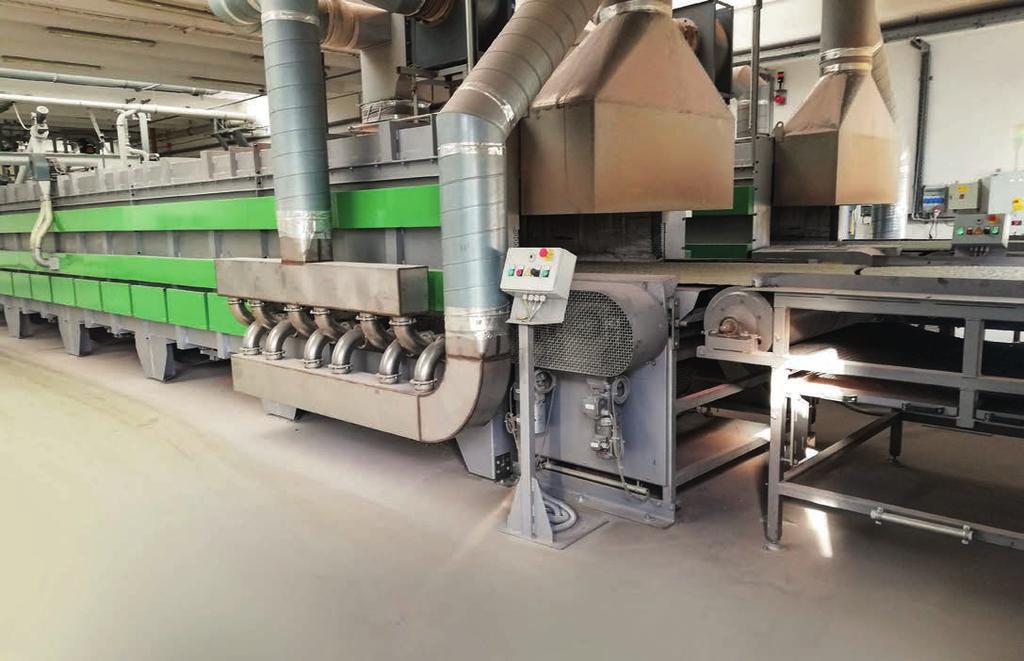

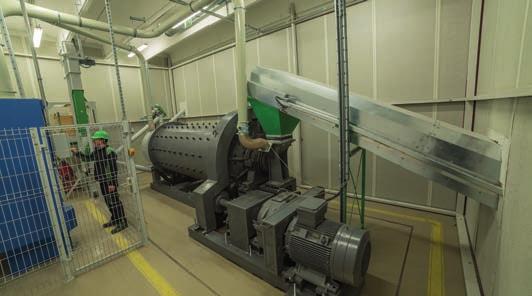

27 ENERGOCELL ÜVEGHAB ÜZEM Az Energocell üveghab granulátum a 100%-ban magyar tulajdonban lévő Daniella Ipari Park Kft. terméke. Az üveghab granulátum debütálása februárjában az Energocell üveghab üzem megnyitójának keretében történt, amit örömmel fogadott a szakma és a megjelentek. Az Energocell üveghab az egyéb hőszigetelő anyagokkal szembeni előnyét a kiváló minőségnek és a fogyasztói igények magas szintű kielégítésének köszönheti. A terméket egy m 2 -es debreceni gyártócsarnokban állítjuk elő. Technológiánk számos, eddig gondot jelentő környezetvédelmi és környezetterhelési problémára is megoldást nyújt. Az üveghulladékok nagymértékben károsítják környezetünket, szervetlen anyagok lévén nem tudnak lebomlani, örökre terhelik környezetünket. Az Energocell üveghab gyártásához szükséges nyersanyag 100 %-ban hulladéküveg, amelyet nem szükséges színek szerint szétválogatni. Felhasználunk többek között síküveget, csomagolóüveget, szélvédőüveget. Az üveghab forradalmian új épületenergetikai lehetőségeket kínál a hazai építőiparban. 26
