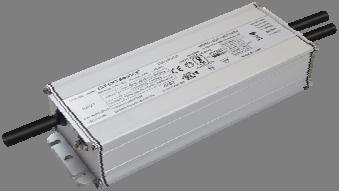

1 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Jellemzõ tulajdonságok Nagy (max. 93%os) hatásfok Teljes teljesítmény széles kimeneti áram tartományban (állandó teljesítmény) 010Vos / 10Vos impulzusszélességmodulációval PWM dimmelhető (DV típusok) 3 időzítős üzemmódban dimmelhető típusok (TV típusok) Bemeneti túlfeszültségvédelem: 6kV vezetékek között, 10kV vezeték és föld között Teljes körű (túlfeszültség, zárlat, túlmelegedés elleni) védelem Vízhatlan (IP67) Biztonsági törpefeszültségű (SELV) kimenet Különállóan felszerelt üzemelésre alkalmas 5éves garancia Leírás Az EUK150SxxxDV(TV) egy 150Wos, állandó áramú, IP67 védettségű, programozható LEDmeghajtó, amely 90305VAC bemeneti feszültségről, kitűnő teljesítménytényezővel működik. Sokféle világítási feladatra például magas belvilágú helyiségek, alagutak és utak megvilágításához alkalmas. Nagy hatásfoka és kompakt fémháza alacsonyabb hőmérsékleten való üzemelést tesz lehetővé, ami jelentősen javítja a megbízhatóságot és meghosszabbítja az élettartamot. A hibamentes üzemelés biztosítása érdekében el van látva bemeneti tranziensek, kimeneti túlfeszültségek, zárlat és túlmelegedés elleni védelemmel. Típusok Állítható kimeneti áramtartomány Teljes teljesítményű áramtartomány (1) Gyárilag beállított kimeneti áram Bemeneti feszültségtartomány (2) Kimeneti feszültségtartomány Max. kimeneti teljesítmény Tipikus hatásfok (3) Teljesítménytényező 120Vac 220Vac Típusszám 90~305 Vac/ mA mA 700 ma 75~214 Vdc 150W 127~250 Vdc 93.0% EUK150S105DV(TV) 90~305 Vac/ mA mA 1050 ma 50~143Vdc 127~250 Vdc 150W 93.0% EUK150S150DV(TV) 90~305 Vac/ mA mA 1400 ma 38~107 Vdc 150W 127~250 Vdc 92.5% EUK150S210DV(TV)(4) 90~305 Vac/ mA mA 3150 ma 22 ~ 61 Vdc 150W 127~250 Vdc 91.5% EUK150S350DV(TV)(4) 90~305 Vac/ mA mA 4200 ma 14 ~ 39 Vdc 150W 127~250 Vdc 90.5% EUK150S560DV(TV)(4) Megjegyzések: (1) Kimeneti áram tartomány 150W állandó teljesítmény mellett (2) Tanúsított feszültségtartomány: Vac vagy Vdc (kivéve a CCC, PSE, KS és BIS tanűsítást) (3) 100%os terhelés és 220VAC bemeneti feszültség mellett mérve (a részletek l. az "Általános specifikációk" részben) (4) Biztonsági törpefeszültségû (SELV) kimenet 1/ 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

2 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó EUK150S105DV(TV) "Áramfeszültség" működési terület EUK150S150DV(TV) Kimeneti feszültség (V) 60% terhelés 100% terhelés Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 700mA Ioset 1050mA Kimeneti áram (ma) Megjegyzés: 1050mA Ioset 1500mA EUK150S210DV(TV) EUK150S350DV(TV) Kimeneti feszültség (V) 60% terhelés 100% terhelés Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 1400mA Ioset 2100mA Kimeneti áram (ma) Megjegyzés: 2450mA Ioset 3500mA EUK150S560DV(TV) Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 3850mA Ioset 5600mA 2/ 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1)

3 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Bemeneti specifikációk Paraméter Min. Tip. Max. Megjegyzések Bemeneti feszültség 90 Vac 305 Vac 127~250 Vdc Bemeneti frekvencia 47 z 63 z Szivárgóáram 0,70 ma IEC605981; 240Vac/ 60z Bemeneti váltakozóáram Bekapcsolási túláram (I 2 t) Teljesítménytényezõ 0.9 Teljes harmonikus torzítás Teljes harmonikus torzítás Limeneti specifikációk 1,60 A 100% terhelés és 120VAC bemeneti feszültség mellett mérve 0,90A 100% terhelés és 220VAC bemeneti feszültség mellett mérve 2,60A 2 s 20% 10% 220Vac bemenet, 25 Cos hideg indítás, időtartam=456μs, 10%Ipk10%Ipk. A részleteket l. a "bekapcsolási túláram hullámformája" alatt Vac, 5060z, 60%100% terhelés (90150W) Vac, 5060z, 75%100% terhelés (112,5150W) Paraméter Min. Tip. Max. Megjegyzések Kimeneti áram tűrése 5%Ioset 5%Ioset 100% terhelés Kimeneti árambeállítás (Ioset) tartománya EUK150S105DV(TV) EUK150S150DV(TV) EUK150S210DV(TV) EUK150S350DV(TV) EUK150S560DV(TV) Kimeneti árambeállítás tartománya állandó teljesítmény mellett EUK150S105DV(TV) EUK150S150DV(TV) EUK150S210DV(TV) EUK150S350DV(TV) EUK150S560DV(TV) Teljes kimeneti áramingadozás (csúcstólcsúcsig) Kimeneti áramingadozás < 200 zen (csúcstólcsúcsig) 70 ma 105 ma 140 ma 245 ma 385 ma 700 ma 1050 ma 1400 ma 2450 ma 3850 ma 1050 ma 1500 ma 2100 ma 3500 ma 5600 ma 1050 ma 1500 ma 2100 ma 3500 ma 5600 ma 5%Iomax 10%Iomax 100% terhelés, 20 Mz sávszélesség 2%Iomax Indítási túláram 10%Iomax 100% terhelés Terhelés nélküli kimeneti feszültség EUK150S105DV(TV) EUK150S150DV(TV) EUK150S210DV(TV) EUK150S350DV(TV) EUK150S560DV(TV) 240 V 160 V 120 V 80 V 50 V Fázisszabályozás ±0,5% 100% terhelés Terhelésszabályozás ±1,5% 100% terhelés 3 /14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

4 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Kimeneti specifikációk (folytatás) Paraméter Min. Tip. Max. Megjegyzések Bekapcsolási késleltetési idő Az Ioset hőmérsékleti együtthatója 1,0 s 0,5 s 120VAC bemenet és 60100% terhelés mellett mérve 220VAC bemenet és 60100% terhelés mellett mérve 0,03%/ C ázhőmérséklet = 0 C ~Tc max Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendő, hacsak másként nincs jelezve. Általános specifikációk Paraméter Min. Tip. Max. Megjegyzések atásfok 120VAC bemenetnél: EUK150S105DV(TV) Io= 700 ma Io=1050 ma EUK150S150DV(TV) Io=1050 ma Io=1500 ma EUK150S210DV(TV) Io=1400 ma Io=2100 ma EUK150S350DV(TV) Io=2450 ma Io=3500 ma EUK150S560DV(TV) Io=3850 ma Io=5600 ma atásfok 220VAC bemenetnél: EUK150S105DV(TV) Io= 700 ma Io=1050 ma EUK150S150DV(TV) Io=1050 ma Io=1500 ma EUK150S210DV(TV) Io=1400 ma Io=2100 ma EUK150S350DV(TV) Io=2450 ma Io=3500 ma EUK150S560DV(TV) Io=3850 ma Io=5600 ma 89,0% 87,5% 89,0% 87,5% 88,5% 86,5% 87,0% 86,0% 86,0% 84,5% 91,0% 90,0% 91,0% 90,0% 89,0% 89,5% 88,5% 88,5% 87,0% 91,0% 89,5% 91,0% 89,5% 88,5% 89,0% 88,0% 88,0% 86,5% 93,0% 92,0% 93,0% 92,0% 92,5% 91,0% 91,5% 89,0% 100% terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben. (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) 100% terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben. (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) 4 /14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

5 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Általános specifikációk (folytatás) Paraméter Min. Tip. Max. Megjegyzések atásfok 277VAC bemenetnél: EUK150S105DV(TV) Io= 700 ma Io=1050 ma EUK150S150DV(TV) Io=1050 ma Io=1500 ma EUK150S210DV(TV) Io=1400 ma Io=2100 ma EUK150S350DV(TV) Io=2450 ma Io=3500 ma EUK150S560DV(TV) Io=3850 ma Io=5600 ma 91,5% 91,5% 90,0% 89,0% 90,0% 88,5% 88,5% 87,0% Meghibásodások közötti átlagidő Élettartam Biztonságos Tc_shez tartozó üzemi házhőmérséklet Garancia szerinti Tc_whez tartozó üzemi házhőmérséklet 93,5% 92,5% 93,5% 92,0% 92,5% 91,0% 92,0% 89,0% óra óra 40 C +85 C 100% terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben. (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) 220VAC bemenet, 80% terhelés és 25 Cos környezeti hőmérséklet mellett mérve 220VAC bemenet, 80% terhelés és 70 Cos házhőmérséklet mellett mérve; a részleteket lásd a Tc függvényében alakuló élettartam görbéjén 40 C +75C Az 5 éves garanciához tartozó házhőmérséklet. Tárolási hőmérséklet 40 C +85 C 5 100% relatív páratartalom. Méretek hüvelykben (L W ) milliméterben (L W ) 6,74 2,66 1, ,5 36,5 Nettó tömeg 1000 g Felszerelő füllel: 7,56 2,66 1, ,5 36,5 Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendő, hacsak másként nincs jelezve. Dimmelési specifikációk Paraméter Min. Tip. Max. Megjegyzések DV típusok Abszolút max. feszültség a Vdim (+) csapon Forrásáram a Vdim (+) csapon Javasolt dimmelési tartomány 010Vos üzemmódnál 20 V 20 V 200 ua 300 ua 450 ua Vdim(+) = 0 V 0 V 10 V PWM_in magas szint 10V PWM_in alacsony szint 0V PWM_in frekvenciatartománya PWM_in működési periódusa 200 z 2 Kz 0% 100% 5 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

6 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Dimmelési specifikációk (folytatás) Paraméter Min. Tip. Max. Megjegyzések Dimmelési szint 10% 100% TV típusok Dimmelési kimenet tartománya Tartási idő 0 óra 18 óra leszabályozási idő 0 perc 60 perc Dimmelési lépés 1 6 EUK150S105DV(TV) EUK150S150DV(TV) EUK150S210DV(TV) EUK150S350DV(TV) EUK150S560DV(TV) EUK150S105DV(TV) EUK150S150DV(TV) EUK150S210DV(TV) EUK150S350DV(TV) EUK150S560DV(TV) 10%Ioset Ioset 70 ma 105 ma 140 ma 245 ma 385 ma Ioset Gyári beállítás a hagyományos időzítő. A dimmelési üzemmód Önbeálló éjfélre (SelfAdaptingMidnight) vagy Önbeálló százalékos értékre (Self AdaptingPercentage) van beállítva a számítógépes interfészben. 700 ma Ioset 1050 ma 1050 ma Ioset 1500 ma 1400 ma Ioset 2100 ma 2450 ma Ioset 3500 ma 3850 ma Ioset 5600 ma 70 ma Ioset < 700 ma 105 ma Ioset < 1050 ma 140 ma Ioset < 1400 ma 245 ma Ioset < 2450 ma 385 ma Ioset < 3850 ma Biztonsági és elektromágneses összeférhetőség (EMC) Biztonsági kategória Szabvány CE EN , EN CCC GB , GB KS KS C 7655 EMI szabványok EN 55015/GB (1) EN /GB EN EMS szabványok EN EN EN Megjegyzések Vezetett kibocsátási teszt és Sugárzott kibocsátási teszt Felharmonikus áramok kibocsátási határértékei Feszültségingadozások és villogás Megjegyzések Elektrosztatikus kisülés (ESD): 8kV légkisülés, 4kV kontaktus kisülés Rádiófrekvenciás elektromágneses térrel szembeni zavartűrési teszt, RS Gyors villamos tranziens/burst jelenséggel szembeni zavartűrési vizsgálat, EFT EN Lökőhullámmal szembeni zavartűrési vizsgálat: AC hálózat, 6kV vezetékek között, 10kV vezeték és föld között (2) EN EN EN EN Rádiófrekvenciás terek által keltett, vezetett zavarokkal szembeni zavartûrési vizsgálat, CS álózati frekvenciás mágneses térrel szembeni zavartûrés vizsgálata Feszültségletörések Elektromágneses zavartûrési követelmények alkalmazása világítási berendezésekre Megjegyzés: (1) Ez a LEDmeghajtó kielégíti az elektromágneses zavartûrés fenti követelményeit, de a LEDmeghajtót tartalmazó lámpatest elektromágneses zavartûrése függ a meghajtóhoz és magához a lámpatesthez csatlakoztatott egyéb eszközöktõl. 6 /14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

7 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó (2) Az elektromos szilárdság (hipot) teszteléséhez ideiglenesen el kell távolítani a "GDT föld szétkapcsolót" (anyát és fém zárlapot) a meghajtó végsapkájáról, hogy megszüntessük a belső gázkisülőcső kontaktusát (amint azt az IEC pontja megengedi). A teszt befejezése után ezeket az elemeket vissza kell szerelni, hogy helyreállítsák a vezetékföld közötti túlfeszültségvédelmet, majd rögzíteni kell a végsapkát. Terheléscsökkenési görbe Terheléscsökkenési görbe Terhelés (%) Élettartam a ház hőmérsékletének függvényében Bemeneti feszültség (V) Élettartam a ház hőmérsékletének függvényében Élettartam (ezer óra) áz hőmérséklete ( C) 7 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

8 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Bekapcsolási túláram hullámformája atásfok a terhelés függvényében EUK150S105DV(TV)(Io=700mA) atásfok a kimeneti feszültség függvényében EUK150S105DV(TV)(Io=1050mA) atásfok a kimeneti feszültség függvényében atásfok atásfok EUK150S150DV(TV)(Io=1050mA) atásfok a kimeneti feszültség függvényében EUK150S150DV(TV)(Io=1500mA) atásfok a kimeneti feszültség függvényében atásfok atásfok 8 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

9 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó EUK150S210DV(TV)(Io=1400mA) atásfok a kimeneti feszültség függvényében EUK150S210DV(TV)(Io=2100mA) atásfok a kimeneti feszültség függvényében atásfok atásfok EUK150S350DV(TV)(Io=2450mA) atásfok a kimeneti feszültség függvényében EUK150S350DV(TV)(Io=3500mA) atásfok a kimeneti feszültség függvényében atásfok atásfok EUK150S560DV(TV)(Io=3850mA) atásfok a kimeneti feszültség függvényében EUK150S560DV(TV)(Io=5600mA) atásfok a kimeneti feszültség függvényében atásfok atásfok 9 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

10 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Teljesítménytényező Teljesítménytényezõ a terhelés függvényében Teljesítménytényezõ Teljes harmonikus torzítás Terhelés Teljes harmonikus torzítás a terhelés függvényében Teljes harmonikus torzítás Terhelés Védõ funkciók Paraméter Túlmelegedés elleni védelem Zárlat elleni védelem Túlfeszültség elleni védelem Megjegyzések Lecsökken a kimeneti áram, majd a túlmelegedés megszûntekor visszaáll normál értékére Automatikus helyreállítás. Nem történik károsodás, ha bármelyik kimenet rövidre záródik. A kimenet visszaáll normál értékére, ha a hibás helyzet megszûnik. Korlátozza a kimeneti feszültséget terhelés nélküli esetben és ha a normál feszültséglimit érvényét veszti 10 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

11 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Dimmelés 010Vos dimmelés (csak DV típusoknál) A fényszabályozó javasolt bekötése az alábbiakban látható: Ioset a dimmelési feszültség függvényében Io/Ioset LEDmeghajtó Dimmelési feszültség (V) 1. bekötési ábra Megjegyzések 1. A dimmer helyettesíthető egy aktív 010Vos feszültségű forrás jelével vagy passzív komponensekkel, pl. ellenállásokkal vagy zenerdiódával 2. a a 010Vos dimmelést nem használjuk, a Dim+ kivezetést szabadon kell hagyni 10Vos impulzusszéleségmodulációs (PWM) dimmelés (csak a DV típusoknál) Io/Ioset a PWM működési ciklusának függvényében LEDmeghajtó Io/Ioset jel 2. bekötési ábra PWM működési ciklusa Megjgyzések: a a PWM dimmelést nem használjuk, a Dim+ kivezetést szabadon kell hagyni Idõzítõs dimmelés (csak a TV típusoknál) Az időzítos dimmelés háromféle üzemmódban történhet: Self AdaptingMidnight (önbeálló éjfél), Self AdaptingPercentage (önbeálló százalékos érték) és Traditional Timer hagyományos időzítő. Önbeálló éjfél: automatikusan beállítja az elmúlt két nap pontos értékein alapuló dimmelési görbét (ha a különbség 15 percnél kisebb), feltételezve, hogy a dimmelési görbe középpontja a helyi idõ szerinti éjfél. Önbeálló százalékos érték: Automatikusan beállítja az egyes lépések bekapcsolási idejét egy állandó százalékos értékkel (az elmúlt két nap tényleges bekapcsolási értékei alapján, ha az eltérés kisebb 15 percnél) / (a dimmelési görbéből a beprogramozott bekapcsolási idők alapján) agyományos időzítő: A bekapcsolás után változtatás nélkül követi a beprogramozott időzítő görbét. 11 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

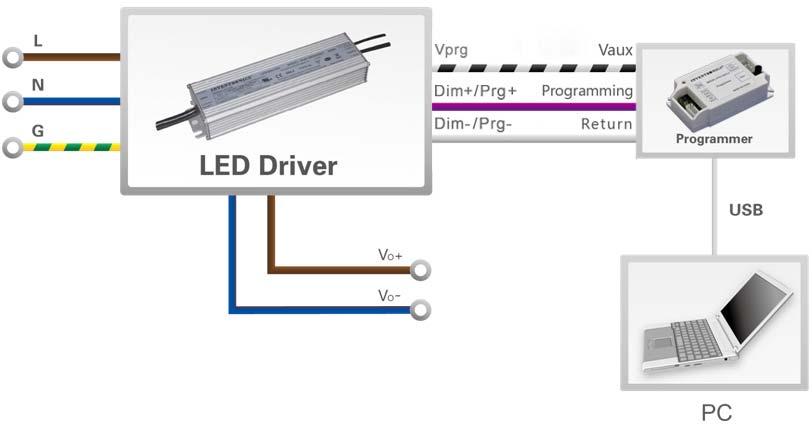

12 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Kimeneti fényáramkompenzáció (csak a TV típusoknál) A kimeneti fényáramkompenzációt (OLC) arra lehet felhasználni, hogy a fényáramot a LEDek egész élettartama alatt állandó értéken tartsuk kisebb árammal hajtva meg őket, amikor még újak, majd fokozatosan növelve a meghajtóáramot az idő múlásával a LEDek fényáramcsökkenésének kompenzálására. A programozás csatlakozási rajza LEDmeghajtó Programozó Megjegyzés: A meghajtónak nincs szüksége táplálásra a programozási folyamat során. A részleteket l. a PRGMUL2 (programozó) adatlapján. 12 / 14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

13 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Mechanikai körvonalrajz Bemenet (05RNF 3C*1.0mm 2 7.2) Dimmelő vezeték (05RNF 3C*0.5mm 2.3) 6 AC/L(barna) AC/N (kék) GND föld (sárga/zöld) Tc V+(barna) V (kék) fekete/fehér lila szürke Kimenet (05RNF 2C*1.0mm 6.8) PROJ: Specifikálatlan tűrés: ±1 A veszélyes anyagok felhasználását korlátozó irányelvnek (RoS) való megfelelés Termékeink kielégítik a 2011/65/EC európai irányelvet, amely felhívja a figyelmet az ólom és más veszélyes anyag elektronikai termékekben való felhasználásának elkerülésére. 13 /14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

14 EUK150SxxxDV(TV) 150Wos, programozható, IP67 védettségű meghajtó Módosítási előzmények Változtatás kelte Rev. A változtatás megnevezése Tétel Eredeti Módosítás A Adatlap kiadása / / 3 Timer Modes Dimmable Jellemző tulajdonságok Aktualizálás (TT models) Típusok EUK150SxxxTV Kiegészítés "Áramfeszültség" működési terület EUK150SxxxTV Kiegészítés B Kimeneti áram beállítási (Ioset) tartománya EUK150SxxxTV Kiegészítés Kimeneti áram beállítási tartománya állandó teljesítmény mellett EUK150SxxxTV Kiegészítés Terhelés nélküli kimeneti feszültség EUK150SxxxTV Kiegészítés atásfok 120 Vac bemeneti feszültségnél EUK150SxxxTV Kiegészítés atásfok 220 Vac bemeneti feszültségnél EUK150SxxxTV Kiegészítés atásfok 277 Vac bemeneti feszültségnél EUK150SxxxTV Kiegészítés Dimmelési specdófikációk TV Models Kiegészítés atásfok a terhelés függvényében EUK150SxxxTV Kiegészítés Dimmelés / Aktualizálás EAC tanusítás / Kiegészítés C Leírás / Aktualizálás Mechanikai körvonalrajz / Aktualizálás 14 /14 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu
