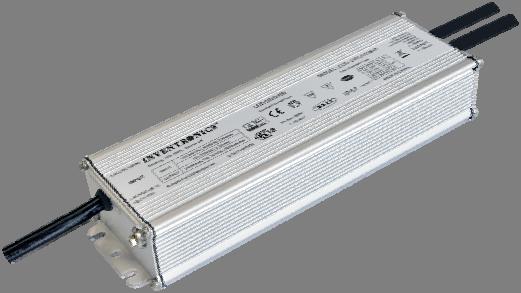

1 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Jellemző tulajdonságok Igen nagy (max. 94%os) hatásfok Teljes teljesítmény széles kimeneti áramtartomány mellett (állandó teljesítmény) A LEDmodul hőmérsékletének érzékelése és túlmelegedés elleni védelme DALI/Timer üzemmódban dimmelhető (3féle Timer üzemmód) DimtoOff (dimmelés kikapcsolásig) 0.5 W készenléti teljesítménnyel Alwayson (mindig bekapcsolt) kiegészítő teljesítmény: 12V DC, 200mA (max. tranziens csúcsáram: 400 ma) Kimeneti fényáramkompenzáció Bemeneti túlfeszültségvédelem: 6kV fázisvezetékek között, 10kV fázis és föld között Teljes körű (túlfeszültség, zárlati túláram és túlmelegedés elleni) védelem Vízhatlan (IP67) Biztonsági törpefeszültségű (SELV) kimenet Különállóan felszerelt állapotban használható Garancia: 7 év Leírás Az EUD240SxxxBVA család 240Wos, állandó áramú, programozható LEDmeghajtókból áll, amelyek VAC bemeneti feszültségről, kitűnő teljesítménytényezővel működnek. Ezek a sokféle világítási alkalmazáshoz magas belvilágú helyiségek, magas oszlopok, sportlétesítmények és utak megvilágítására konstruált meghajtók el vannak látva kis készenléti teljesítményű kikapcsolási (dimtooff) üzemmóddal. A meghajtók nagy hatásfoka és kompakt fémháza alacsonyabb hőmérsékleten való üzemelést tesz lehetővé, ami jelentősen javítja a megbízhatóságot és meghosszabbítja az élettartamot. A hibamentes üzemelés biztosítása érdekében el vannak látva bemeneti túlfeszültség, kimeneti túlfeszültség, zárlat és túlmelegedés elleni védelemmel. Típusok Állítható kimeneti áramtartomány Teljes teljesítményû áram beállított ki Gyárilag tartomány (1) meneti áram mA mA 1050 ma mA mA 1050 ma mA mA 1400 ma mA mA 4200 ma mA mA 6700 ma Bemeneti feszültségtartomány (2) Kimeneti feszültségtartomány Max. kimeneti teljesítmény Tipikus hatásfok (3) Teljesítménytényező 120Vac 220Vac Típusszám (5) 90~305 Vac 114~343Vdc 240W 94,0% 0,99 0,96 EUD240S105BVA 127~250 Vdc 90~305 Vac 127~250 Vdc 90~305 Vac 127~250 Vdc 90~305 Vac 127~250 Vdc 90~305 Vac 127~250 Vdc 80~229Vdc 240W 93,0% 0,99 0,96 EUD240S150BVA 57~171Vdc 240W 93,5% 0,99 0,96 EUD240S210BVA 29 ~ 86Vdc 240W 93,0% 0,99 0,96 EUD240S420BVA(4) 18 ~ 54Vdc 240W 93,0% 0,99 0,96 EUD240S670BVA(4) Notes: (1) Kimeneti áramtartomány 240W állandó teljesítmény mellett (2) Tanúsított feszültségtartomány: VAC vagy VDC (kivétel: CCC, PSE és KS tanúsítás) (3) Teljes terhelés és 220VAC bemeneti feszültség mellett mérve (a részletek l. az "Általános specifikációk" részben) (4) Biztonsági törpefeszültségű (SELV) kimenet (5) Az EUD240S105BVA kivételével valamennyi típus KS tanúsítással rendelkezik 1 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

2 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó EUD240S105BVA "Áramfeszültség" működési terület EUD240S150BVA Kimeneti feszültség (V) 60% terhelés 100% terhelés Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 700mA Ioset 1050mA Kimeneti áram (ma) Megjegyzés: 1050mA Ioset 1500mA EUD240S210BVA EUD240S420BVA Kimeneti feszültség (V) 60% terhelés 100% terhelés Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 1400mA Ioset 2100mA Kimeneti áram (ma) Megjegyzés: 2800mA Ioset 4200mA EUD240S670BVA Kimeneti feszültség (V) 60% terhelés 100% terhelés Jó teljesítõképességû terület Megengedett mûködési terület Beprogramozott mûködési terület Kimeneti áram (ma) Megjegyzés: 4450mA Ioset 6700mA 2 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

3 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Bemeneti specifikációk Paraméter Min. Typ. Max. Megjegyzések Bemeneti feszültség 90 Vac 305 Vac Vdc Bemeneti frekvencia 47 z 63 z Szivárgóáram 0,70 ma Bemeneti váltakozóáram Bekapcsolási túláram (I 2 t) 2,60 A 2 s IEC605981; 240Vac/ 60z, hatékony földelés 3,00 A Teljes terhelés és 100VAC bemeneti feszültség mellett mérve 1,30 A Teljes terhelés és 220VAC bemeneti feszültség mellett mérve Bemenet: 220Vac input, 25 Cos hideg indítás, időtartam=840 μs, 10%Ipk10%Ipk. A részleteket l. a "bekapcsolási túláram hullámformája" alatt. Teljesítménytényező 0, Vac, 5060z, 60%100% terhelés Teljes harmonikus torzítás 20% (144240W) esetén Teljes harmonikus torzítás 10% 20240Vac, 5060z, 75%100% terhelés (180240W) esetén Paramter Min. Typ. Max. 5%Ioset 5%Ioset EUD240S105BVA EUD240S150BVA EUD240S210BVA EUD240S420BVA EUD240S670BVA EUD240S105BVA EUD240S150BVA EUD240S210BVA EUD240S420BVA EUD240S670BVA Teljes kimeneti áramingadozás (csúcstólcsúcsig) Kimeneti áramingadozás < 200 zen (csúcstólcsúcsig) 70 ma 105 ma 140 ma 280 ma 445 ma 700 ma 1050 ma 1400 ma 2800 ma 4450 ma 1050 ma 1500 ma 2100 ma 4200 ma 6700 ma 1050 ma 1500 ma 2100 ma 4200 ma 6700 ma 5%Iomax 10%Iomax Teljes terhelés és 20 Mz sávszélesség mellett 2%Iomax Teljes terhelés mellett. Az áramingadozásnak csak ez a komponense van összeköttetésben a látható villogással. Indítási túláram 10%Iomax Teljes terhelés mellett Terhelés nélküli kimeneti feszültség EUD240S105BVA EUD240S150BVA EUD240S210BVA EUD240S420BVA EUD240S670BVA 360 V 260 V 190 V 96 V 66 V Fázisszabályozás ±0,5% Teljes terhelés mellett mérve Fázisszabályozás ±1,5% 3 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

4 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Kimeneti specifikációk (folytatás) Paraméter Min. Typ. Max. Megjegyzések Bekapcsolási késleltetési idõ Az Ioset hõmérsékleti együtthatója 1,0 s 0,5 s 120VAC bemenet és 60100% terhelés mellett mérve 220VAC bemenet és 60100% terhelés mellett mérve 0,03%/ C áz hőmérséklete = 0 C ~Tc max 12Vos kiegészítő kimenet feszültsége 10,8 V 12 V 13,2 V 12Vos kiegészítő kimenet árama A 12Vos kiegészítő kimenet tranziens csúcsárama 0 ma 200 ma A visszatérő kivezetés jelzése: OTP 400 ma Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendő, hacsak másként nincs jelezve. Általános specifikációk 400mAes csúcs maximum 300msig 2 perces periódusokban, amelyek alatt az átlag nem haladhatja meg a 200mAt Paraméter Min. Typ. Max. Megjegyzések atásfok 120VAC bemenetnél: EUD240S105BVA Io= 700 ma Io=1050 ma EUD240S150BVA Io=1050 ma Io=1500 ma EUD240S210BVA Io=1400 ma Io=2100 ma EUD240S420BVA Io=2800 ma Io=4200 ma EUD240S670BVA Io=4450 ma Io=6700 ma 88,0% 88,0% 87,0% 87,5% 88,5% 87,0% 87,0% 90,0% 90,0% 89,5% 90,5% Teljes terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) atásfok 220VAC bemenetnél: EUD240S105BVA Io= 700 ma Io=1050 ma EUD240S150BVA Io=1050 ma Io=1500 ma EUD240S210BVA Io=1400 ma Io=2100 ma EUD240S420BVA Io=2800 ma Io=4200 ma EUD240S670BVA Io=4450 ma Io=6700 ma 92,0% 90,5% 89,5% 91,5% 90,0% 89,5% 94,0% 92,5% 93,0% 91,5% 93,5% 92,0% 93,0% 91,5% 93,0% Teljes terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) 4 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

5 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Általános specifikációk (folytatás) Paraméter Min. Typ. Max. Megjeyzések atásfok 227VAC bemenetnél: EUD240S105BVA Io= 700 ma Io=1050 ma EUD240S150BVA Io=1050 ma Io=1500 ma EUD240S210BVA Io=1400 ma Io=2100 ma EUD240S420BVA Io=2800 ma Io=4200 ma EUD240S670BVA Io=4450 ma Io=6700 ma 92,0% 91,5% 90,0% 92,0% 90,5% 91,5% 90,0% 91,5% 94,0% 93,0% 93,5% 92,0% 94,0% 92,5% 93,5% 92,0% 93,5% Teljes terhelésnél és állandósult állapotú hőmérsékleten mérve 25 Cos környezetben (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) Készenléti teljesítmény 0.5 W 230VAC/50z és kikapcsolt dimmer mellett mérve Meghibásodások közötti átlagidő Élettartam Biztonságos Tc_shez tartozó üzemi házhõmérséklet Garancia szerinti Tc_whez tartozó üzemi házhõmérséklet óra óra 40 C +90 C 40 C +75C 220VAC bemenet, 80% terhelés és 25 Cos környezeti hőmérséklet mellett mérve (MILDBK217F) 220VAC bemenet, 80% terhelés és 70 Cos házhőmérséklet mellett mérve; a részleteket l. a Tc függvényében alakuló élettartam görbéjén A 7 éves garanciához tartozó házhőmérséklet. A részleteket l. az Inventronics Garanciafeltételeiben. Tárolási hõmérséklet 40 C +85 C 5 100% relatív páratartalom Méretek hüvelykben (L W ) milliméterben (L W ) 8,63 2,66 1, ,5 39,7 Nettó tömeg 1300 g Felszerelő füllel: 9,45 2,66 1, ,5 39,7 Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendő, hacsak másként nincs jelezve. Dimmelési specifikációk Paraméter Min. Typ. Max. Megjegyzések DA, DA igh Level magas szintű 9,5V 16V 22,5V DA, DA Low Level alacsony szintű 6,5V 0V 6,5V DA, DA Current áram 0mA 2mA 5/ 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

6 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Dimmelési specifikációk (folytatás) Paraméter Min. Typ. Max. Megjegyzések Dimmelési kimenet tartománya EUD240S105BVA EUD240S150BVA EUD240S210BVA EUD240S420BVA EUD240S670BVA EUD240S105BVA EUD240S150BVA EUD240S210BVA EUD240S420BVA EUD240S670BVA 10%Ioset Ioset 70 ma 105 ma 140 ma 280 ma 445 ma Ioset 700 ma Ioset 1050 ma 1050 ma Ioset <1500 ma 1400 ma Ioset 2100 ma 2800 ma Ioset 4200 ma 4450 ma Ioset 6700 ma 70 ma Ioset < 700 ma 105 ma Ioset <1050 ma 140 ma Ioset <1400 ma 280 ma Ioset <2800 ma 445 ma Ioset <4450 ma Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendő, hacsak másként nincs jelezve. Szabványoknak való megfelelés Biztonsági kategória Szabvány CE KS KS C 7655 EN , EN EMI szabványok EN (1) EN EN EMS szabványok EN EN EN Megjegyzések Vezetett kibocsátási teszt és Sugárzott kibocsátási teszt Felharmonikus áramok kibocsátási határértékei Feszültségingadozások és villogás Megjegyzések Elektrosztatikus kisülés (ESD): 8kV légkisülés, 4kV kontaktus kisülés Rádiófrekvenciás elektromágneses térrel szembeni zavartûrési teszt, RS Gyors villamos tranziens/burst jelenséggel szembeni zavartûrési vizsgálat, EFT EN Lökőhullámmal szembeni zavartűrési vizsgálat: vezetékek között: 6kV, vezeték és föld között: 10kV (2) EN EN EN EN DALI szabványok Rádiófrekvenciás terek által keltett, vezetett zavarokkal szembeni zavartûrési vizsgálat, CS álózati frekvenciás mágneses térrel szembeni zavartûrés vizsgálata Feszültségletörések Elektromágneses zavartűrési követelmények alkalmazása világítási berendezésekre Megjegyzések DALI IEC ,102 & a 207 egy része (3) Megjegyzések: (1) Ez a LEDmeghajtó kielégíti az elektromágneses zavartűrés fenti követelményeit, de a LEDmeghajtót tartalmazó lámpatest elektromágneses zavartűrése függ a meghajtóhoz és magához a lámpatesthez csatlakoztatott egyéb eszközöktől. (2) Az elektromos szilárdság (hipot) teszteléséhez ideiglenesen el kell távolítani a "GDT föld szétkapcsolót" (anyát és fém zárlapot) a meghajtó végsapkájáról, hogy megszüntessük a belső gázkisülőcső kontaktusát (amint azt az IEC pontja megengedi). A teszt befejezése után ezeket az elemeket vissza kell szerelni, hogy helyreállítsák a vezetékföld közötti túlfeszültségvédelmet, majd rögzíteni kell a végsapkát. (3) Alkalmazott opcionális parancsok: 242 (rákérdezés zárlatra), 243 (rákérdezés szakadásra) 6/ 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

7 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Terheléscsökkenési görbe Terheléscsökkenési görbe Terhelés (%) terhelés Élettartam a ház hőmérsékletének függvényében Élettartam (ezer óra) Bemeneti feszültség (V) Élettartam a ház hőmérsékletének függvényében Bekapcsolási túláram hullámformája áz hőmérséklete ( C) 7/ 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

8 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó atásfok a terhelés függvényében EUD240S105BVA(Io=700mA) atásfok a kimeneti feszültség függvényében EUD240S105BVA(Io=1050mA) atásfok a kimeneti feszültség függvényében atásfok EUD240S150BVA(Io=1050mA) atásfok a kimeneti feszültség függvényében EUD240S150BVA(Io=1500mA) atásfok a kimeneti feszültség függvényében EUD240S210BVA(Io=1400mA) atásfok a kimeneti feszültség függvényében EUD240S210BVA(Io=2100mA) atásfok a kimeneti feszültség függvényében atásfok atásfok atásfok atásfok atásfok 8 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

9 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó EUD240S420BVA(Io=2800mA) atásfok a kimeneti feszültség függvényében EUD240S420BVA(Io=4200mA) atásfok a kimeneti feszültség függvényében EUD240S670BVA(Io=4450mA) atásfok a kimeneti feszültség függvényében EUD240S670BVA(Io=6700mA) atásfok a kimeneti feszültség függvényében Teljesítménytényező Teljesítménytényező a terhelés függvényében Teljesítménytényező atásfok atásfok atásfok atásfok Terhelés 9 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

10 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Teljes harmonikus torzítás Teljes harmonikus torzítás a terhelés függvényében Teljes harmonikus torzítás Terhelés Védõ funkciók Külsõ (termisztoros) hõvédelem NTC Paraméter Min. Typ. Max. Megjegyzések Védelmi áramszint R1 7,81 kohm R2 4,16 kohm a az R_NTC kisebb lesz R1nél, a külsõ hõvédelem bekapcsolódik, s addig csökkenti a kimeneti áramot, amíg el nem éri az R2 értéket a az R_NTC kisebb lesz R2nél, akkor a kimeneti áram a beprogramozott "Védelmi áramszint"re csökken le 10%Ioset 60%Ioset 100%Ioset 10%Ioset>Iomin (gyári beállítás: 60%) Iomin 60%Ioset 100%Ioset 10%IosetIomin (gyári beállítás: 60%) Túlmelegedés elleni védelem Zárlat elleni védelem Túlfeszültség elleni védelem Lecsökken a kimeneti áram, majd a túlmelegedés megszûntekor visszaáll normál értékére Automatikus helyreállítás. Nem történik károsodás, ha bármelyik kimenet rövidre záródik. A kimeneti jel visszaáll normál értékére, ha a hibás helyzet megszûnik. Korlátozza a kimeneti feszültséget terhelés nélküli esetben és ha a normál feszültséglimit érvényét veszti Dimmelés DALI dimmelés A fényszabályozó javasolt bekötése az alábbiakban látható: LEDmeghajtó 10 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

11 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Logaritmikus dimmelési görbe Lineáris dimmelési görbe Io/Ioset Io/Ioset 8bites ívteljesítmény szint DALI dimmelés 8bites ívteljesítmény szint Időzítős dimmelés Az idõzítos dimmelés háromféle üzemmódban történhet: Self AdaptingMidnight (önbeálló éjfél), Self AdaptingPercentage (önbeálló százalékos érték) és Traditional Timer hagyományos idõzítő Önbeálló éjfél: automatikusan beállítja az elmúlt két nap pontos értékein alapuló dimmelési görbét (ha a különbség 15 percnél kisebb), feltételezve, hogy a dimmelési görbe középpontja a helyi idő szerinti éjfél. Önbeálló százalékos érték: automatikusan beállítja az egyes lépések bekapcsolási idejét egy állandó százalékos értékkel (az elmúlt két nap tényleges bekapcsolási értékei alapján, ha az eltérés kisebb 15 percnél) / (a dimmelési görbéből a beprogramozott bekapcsolási idők alapján). agyományos időzítő: a bekapcsolás után változtatás nélkül követi a beprogramozott időzítő görbét. Kimeneti fényáramkompenzáció A kimeneti fényáramkompenzációt (OLC) arra lehet felhasználni, hogy a fényáramot a LEDek egész élettartama alatt állandó értéken tartsuk kisebb árammal hajtva meg őket, amikor még újak, majd fokozatosan növelve a meghajtóáramot az idő múlásával a LEDek fényáramcsökkenésének kompenzálására. A programozás csatlakozási rajza LEDmeghajtó Programozó 11 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

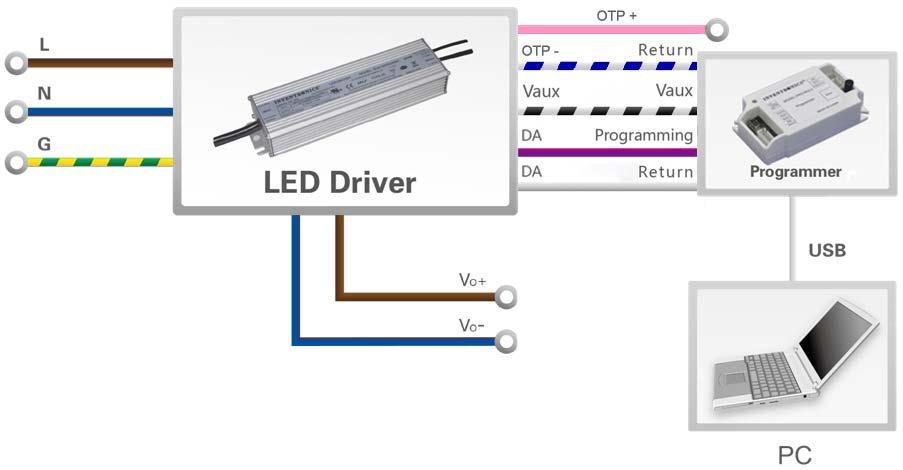

12 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Megjegyzés: (1) A meghajtónak nincs szüksége táplálásra a programozási folyamat során. (2) Programozáskor az OTPt és a DAt (szürke) a programozó "Return" bemenetéhez kell csatlakoztatni. A részleteket lásd a PRGMUL2 (programozó) adatlapján Mechanikai körvonalrajz BEMENET(VDE 05RNF 3*1.0mm 2 7.2) Dimmelő vezeték (VDE 5*0.5mm 2.2) 7 AC/L(barna) AC/N(kék) GND föld (sárga/zöld) Tc V+(barna) V (kék) Szürke Lila Fekete/fehér kék/fehé rózsaszín KIMENET (VDE 05RNF 2*1.0mm 2 6.8) PROJ: Specifikálatlan tűrés:±1 A veszélyes anyagok felhasználását korlátozó irányelvnek (RoS) való megfelelés Termékeink kielégítik a 2011/65/EC európai irányelvet, amely felhívja a figyelmet az ólom és más veszélyes anyag elektronikai termékekben való felhasználásának elkerülésére. 12 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

13 EUD240SxxxBVA 240Wos, programozható, IP67 védettségû, DALIrendszerű meghajtó Módosítási előzmények Változtatás kelte Rev. A változtatás megnevezése Tétel Eredeti Módosítás A Adatlap kibocsátása / / B C D EUD240S150BVA / Kiegészítés Bemeneti specifikációk Teljesítménytényező/teljes harmonikus torzítás Aktualizálás Ioset hőmérsékleti együtthatója / Aktualizálás Jellemző tulajdonságok 7 év garancia Kiegészítés Általános specifikációk Működési házhőmérséklet a garantált Tc_w számára Aktualizálás Leírás / Aktualizálás Általános specifikációk élettartam Aktualizálás Tc_w garantált működési házhőmérséklet Élettartam a ház hőmérsékletének függvényében +70C +75C / Aktualizálás 13 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu
