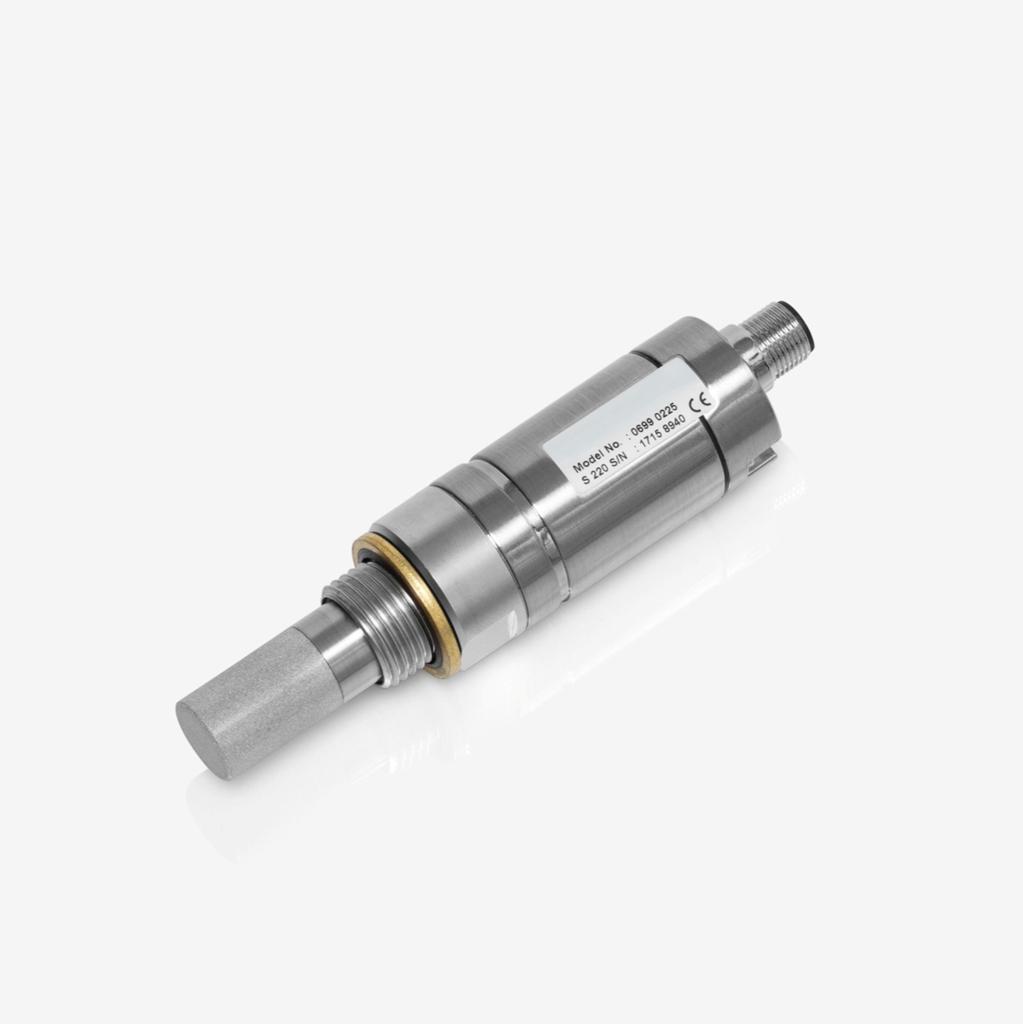

1 Magyar Kezelési útmutató S 220 Harmatpont távadó

2 Kedves Partnerünk! Köszönjük, hogy a mi termékünket választotta. Kérjük, figyelmesen olvassa át a használati útmutatót és ismerkedjen meg a termékkel, még annak használtba vétele előtt. Kérjük, tartsa be az útmutatóban előírt, kezelési és telepítési előírásokat. A gyártó nem vállal felelősséget semmilyen hibáért, kárért, ami a nem rendeltetésszerű használatból adódik. A nem rendeltetésszerű és nem a használati utasításban előírtaknak megfelelő használat esetén a garancia megszűnik és a gyártó mentesül a felelősség alól. A műszer, eszköz kifejezetten a használati utasításban ismertetett alkalmazásokra szolgál. A SUTO itec GmbH egyéb alkalmazásból származó hibákért, közvetlen károkért a szállításból adódó sérülésekért és a használatból adódó károkért nem vállal garanciát. 2

3 Tartalomjegyzék 1. Biztonsági tudnivalók Alkalmazás Tulajdonságok Műszaki adatok Általános Elektromos adatok Kimeneti jelek Pontosság Méretrajz A telepítési pont meghatározása Telepítés Telepítési feltételek Telepítés folyamata Elektromos csatlakozás Jelkimenetek Analog output Modbus kimenet Opcionális tartozékok, kiegészítők Mérőkamrák Szerviz csomag Kalibráció Karbantartás Környezetvédelem, újrahasznosítás Garancia

4 1. Biztonsági tudnivalók Kérjük ellenőrizze, hogy a kezelési útmutató az adott terméktípushoz tartozik. Kérjük, tanulmányozza át a teljes útmutatót és megjegyzést az útmutatóban. Alapvető információkat tartalmaz a termék üzembe helyezéséről, használatáról és karbantartásáról. Ezért szükséges, hogy a használati útmutatót figyelmesen olvassa át a termék telepítője éppúgy, mint a felelős használója / felülvizsgálója. A használati utasításnak elérhetőnek kell lennie a harmatpont távadó üzemeltetésének helyén. A műszer vagy a használati utasítással kapcsolatosan felmerülő kérdések esetén kérjük, keresse kapcsolattartóját, az eszköz forgalmazóját vagy a gyártót. VESZÉLY! Nyomás alatti rendszer! Sűrített levegő! A nyomás alatti rendszerből gyorsan kilépő levegő vagy esetlegesen kirobbanó alkatrészek súlyos sérülésekhez vagy halálhoz vezethetnek! Ne lépje túl a maximálisan megengedett nyomást (ellenőrizze a műszerház tábláján). A telepítéskor kizárólag nyomásálló anyagokat használjon. Óvja a személyzetet a kilépő levegőtől vagy kirobbanó alkatrészektől. A rendszernek nyomásmentesnek kell lennie a szerelési munkák során. VESZÉLY! Feszültség alatti berendezés! Minden feszültség alatt lévő alkatrésszel történő érintkezés áramütést okozhat és komoly sérülésekhez vagy halálhoz vezethet! Tartson be minden előírást az elektromos szerelés során. A rendszert feszültség mentesíteni kell minden tápellátás alól a szerelési munkák során. Az elektromos szerelést kizárólag szakképzett személyzet végezheti. 4

5 VESZÉLY! Tartsa be az üzemeltetési feltételeket! Tanulmányozza át az üzemi körülményeknek való megfelelést, ezen paraméterek figyelmen kívül hagyása esetén üzemzavar léphet fel, ami kárt okozhat a műszerben vagy a rendszerben. Ne hagyja figyelmen kívül az előírt üzemi feltételeket. Győződjön meg róla, hogy a termék az üzemi feltételeknek megfelelő körülmények között működik. Ne lépje át a megengedett tárolási és üzemi hőmérsékletet, nyomást. Javasolt a műszer évenkénti bevizsgálása, kalibrálása. Általános biztonsági utasítások A termék nem használható robbanásveszélyes környezetben. Kérjük ellenőrizze a helyi törvényeket, előírásokat mielőtt/miközben telepíti vagy használja az eszközt. Megjegyzések Ne szerelje szét a terméket. Mindig megfelelő szerszámokat használjon a termék szerelésekor. FIGYELEM! Tárolás és szállítás A mérési eredményeket a meghibásodások befolyásolhatják! A terméket körültekintően kell telepíteni és időszakosan karbantartani/kalibráltatni, ezek kihagyása téves mérési értékekhez/eredményekhez vezethet. Bizonyosodjon meg róla, hogy a műszer tárolási hőmérséklete -30 C C között van. Szállítás esetén javasolt a műszer védelme, megfelelő csomagolással vagy a műszerrel szállított csomagolásban. Bizonyosodjon meg róla, hogy a tárolási hőmérséklet 0 C C határértékek között van. Óvja a direkt napsugárzástól és UV sugárzástól. Előírt tárolási páratartalom <90%rH, nem kondenzálódó. 5

6 2. Alkalmazás Az S 220 harmatpont távadót folyamatos üzemre ipari alkalmazásoknál a harmatponti hőmérséklet monitorozására fejlesztették ki. A méréstartományok és egyéb műszaki paraméterei megtalálhatók a műszaki adatok fejezetben. Az S 220 a következő értékek mérésére alkalmas: Sűrített levegő és gázok hőmérséklete. Sűrített levegő és gázok relatív páratartalma. Sűrített levegő és gázok harmatpontja. A gyári beállítások: hőmérséklet C, páratartalom % és a harmatpont Ctd. További mértékegységek opcionális kijelző vagy Szerviz csomag segítségével állíthatók. Az S 220 harmatpont távadó nem alkalmas robbanásveszélyes környezetben történő mérésre. Robbanásveszélyes alkalmazás esetén vegye fel a kapcsolatot a gyártó képviseletével. Az S 220 legfőbb alkalmazási területe ipari környezetben a sűrített levegős rendszerek harmatpont monitorozása. 3. Tulajdonságok Kis méret ideális a szárítóba történő telepítéshez. Harmatpontmérés -100 Ctd-ig. Beépített nyomásmérős kivitelben is. Különböző kimenetű típusok : 1 x ma, 2 x ma, RS- 485 (Modbus), ma hurok táplált. IP65 védettségi osztály, robusztus, ipari körülmények közé tervezve. A nagyon gyors beállási idő biztonságos és megbízható harmatpont felügyeletet biztosít. G ½ menetes csatlakozáson keresztül közvetlenül is telepíthető. Kiemelkedő pontosság±2 Ctd harmatponti hőmérséklet. 6

7 4. Műszaki adatok 4.1 Általános Mértékegységek Mérési elv Szenzor Mérési közeg Méréstartomány Harmatpont: Ctd Hőmérséklet: C egyéb mértékegységek: F, K Páratartalom: % Oszcilláló kristály QCM Nem korrozív gázok Környezeti hőmérséklet 0 C C Üzemi nyomás Anyag Védettségi osztály Méretek Harmatpont: -100 Ctd... 0 Ctd Hőmérséklet: -30 C C Nyomás: bar bar Folyamat csatlakozás: rozsdamentes acél Műszerház: cink bevonat IP65 Lásd a 10. oldali rajzon Menetes csatlakozás G ½ menet (ISO 228/1); UNF 5/8 menet (kérésre) Súly 4.2 Elektromos adatok 0.25 kg Tápellátás VDC / 30 ma 4.3 Kimeneti jelek Analóg kimenet Analóg kimenet skálázás Modbus kimenet RS Pontosság ma, 3 vezetékes ma, 2 vezetékes 4 ma = -100 Ctd 20 ma = +20 Ctd Pontosság Harmatpont: ±2 Ctd Hőmérséklet: 0,3 C 7

8 Megismételhetőség Nyomás: 0.05 bar ± 0.5 C Pontosság megállapítása Környezeti/folyamat hőmérséklet 23 C ± 3 C Környezeti/folyamat páratartalom <95%, nem kondenzálódó Légáramlás > 1 l/min a szenzor fejen Alkalmazási tartomány: Pontosság: 8

9 5. Méretrajz 9

10 6. A telepítési pont meghatározása A megfelelő, a Műszaki adatok között ismertetett, pontosság biztosításához a távadó pontos telepítése szükséges. Biztosítani kell a szenzoron a levegőáramlást, egyéb esetben pontatlan mérési eredményeket várhatók. További információk a következő fejezetben. Bizonyosodjon meg róla, hogy a telepítés helyén a méreteknek megfelelő hely áll rendelkezésre. FIGYELEM! A szenzor nem megfelelő telepítése helytelen mérési eredményekhez vezethet. A távadót kizárólag beltéren használható! Kültéri használat esetén a távadót a megfelelő védelemmel kell ellátni napsugárzás, eső, lecsapódó pára ellen. Nem ajánlott az S 220 folyamatos használata nedves közegben például közvetlenül a kompresszor után telepítve. 7. Telepítés Telepítés előtt győződjön meg róla, hogy minden lenti alkatrész a szállítás részét képezte-e: Menny. Leírás Rend. sz. 1 Távadó S S S S S S M12 csatlakozó C Kezelési útmutató nincs 1 Kalibrációs bizonylat nincs 7.1 Telepítési feltételek A levegőnek át kell áramlania a szenzoron a mérés során. Ez mérőkamra használatával biztosítható, amennyiben mérőkamra nélkül használja a műszert meg kell bizonyosodnia, hogy a szenzor merülési mélysége megfelelő, lásd köv. fejezet. 10

11 7.2 Telepítés folyamata A következő lépések mutatják a helyes telepítést. A távadó telepítése mérőkamrával 1. Csatlakoztassa a távadót a mérőkamrához. 2. Csatlakoztassa a távadót és a mérőkamrát gyorscsatlakozón keresztül a rendszerhez. A távadó telepítése mérőkamra nélkül Kizárólag nyomásmentes rendszerbe telepítse a távadót. A szenzor 1/3 részének a csőben kell lennie. Ennek biztosításához ellenőrizze a csonk hosszát. A csonk belső átmérőjének G 1/2 kell lennie. 11

12 Megjegyzések Kérjük a távadót az ábrának megfelelően az ajánlott ( recommended ) szakaszba telepítse. A cső alsó tartományába nem ajánlott telepíteni. Győződjön meg róla, hogy a függőlegeshez képest >30 -et zár be. A távadó eltávolítása A távadó eltávolításához csavarja ki a mérőkamrából vagy a csőszakaszból. Győződjön meg róla, hogy a rendszer nyomásmentes. 7.3 Elektromos csatlakozás Tűcsatlakozók 5 pólusú M12 csatlakozó Tűcsatlakozók (lásd a csavar oldalán) M12 csatlakozó tűkiosztása Típus Pin 1 Pin 2 Pin 3 Pin 4 Pin SDI -V B +V B +l 1 NA 0221 SDI -V B +V B +I 1 +I SDI -V B +V B +D -D 0223 SDI -V B +V B +I 1 +I SDI -V B +V B +D -D 0225 SDI -V B +V B NA NA Vezetékszín barna fehér kék fekete szürke 12

13 Megnevezések SDI Digitalás jel (SUTO belső használatra) -V B Negatív tápfeszültség +V B Pozitív tápfeszültség +I 1 Aktív ma jel +I 2 Aktív ma jel +D Pozitív Modbus adat -D Negatív Modbus adat NA Nem elérhető 8. Jelkimenetek 8.1 Analog output A távadó analóg kimeneti tartománya ma. Típustól függően 3- vezetékes aktív vagy 2-vezetékes passzív kimenet, lásd a táblázatban alul. Analóg kimenet skálázása: 4 ma = -100 Ctd 20 ma = +20 Ctd Egyéb tartományokhoz keresse a gyártó képviselőjét. Az analóg kimeneten a hőmérséklet, a páratartalom és a harmatpont érhető el. Típus Analóg kimenet x ma, 3 vezetékes (aktív) , x ma, 3 vezetékes (aktív) x ma, 2 vezetékes (passzív) 13

14 8.2 Modbus kimenet Model , Mode Digitális kimenet RS 485 Modbus RTU : RTU Baud rate : Device address : 1 Framing / parity / stop bit Response time Response delay Inter-frame spacing Megjegyzések : 8, non, 1 : 1 second : 0 ms : 7 char A Modbus kommunikációs beállítások szerviz szoftveren keresztül változtathatók. 14

15 Sz. Csatorna leírás Mé. e. Form. Hossz Modbus cím 0 Hőmérséklet C or F FLOAT 4 Byte 0 3 Relatív páratartalom %rh FLOAT 4 Byte 2 5 Nyomás bar FLOAT 4 Byte 4 7 Nyomás alatti harmatpont 9 Atmoszférikus harmatpont Ctd or Ftd Ctd or Ftd FLOAT 4 Byte 6 FLOAT 4 Byte 8 11 Vegyes arányszám g/kg FLOAT 4 Byte Abszolút páratartalom g/m 3 or mg/m 3 FLOAT 4 Byte Atmoszférikus abszolút páratartalom g/m 3 or FLOAT 4 Byte 14 mg/m 3 17 Koncentráció ppmv FLOAT 4 Byte Foglalt Foglalt 4 Byte Opcionális tartozékok, kiegészítők 9.1 Mérőkamrák Több különböző típusú mérőkamra választható az alkalmazástól függően, például gyorscsatlakozóval, bypass mérőkamra be-/kimeneti csatlakozással, nagynyomású mérőkamra. A kiválasztáshoz keresse a gyártó képviselőjét. 9.2 Szerviz csomag A szerviz csomag a távadó és a PC csatlakoztatását teszi lehetővé. A távadó paraméterezése a szerviz adapter segítségével könnyen elvégezhető, pl.: analóg kimenet skálázása, mértékegységek stb.. A kép a következő oldalon mutatja a szerviz adapter csatlakoztatását. Győződjön meg róla, hogy a tápfeszültség biztosított vagy az S220 vagy a Szerviz adapter oldalán, mivel az USB csatlakozáson keresztül nem biztos, hogy elegendő tápellátást kap. 15

16 10. Kalibráció Javasolt távadó évenkénti felülvizsgálása, beállítása és újrakalibrálása. Ezügyben forduljon a gyártó képviseletéhez. A legutóbbi kalibrálás dátumáról a kalibrálási bizonyítványon kap információt. 11. Karbantartás Kérjük ellenőrizze időről-időre a szenzor védőkupakját. Amennyiben koszos, elhasználódott javasolt a cseréje, ezügyben vegye fel a kapcsolatot a gyártó képviseletével. FIGYELEM! A koszos/nedves/szennyezett szinterkupak hosszabb beállási időhöz és helytelen mérési eredményhez vezethet. 12. Környezetvédelem, újrahasznosítás Az elektronikai eszközök újrahasznosítható termékek, nem helyezhetők a kommunális hulladék közé. A távadónak, a tartozékainak és a csomagolásának kezelése kapcsán meg kell felelni a helyi törvényeknek, előírásoknak. A termék és tartozékai megsemmisítésre, újrahasznosításra visszaküldhetők a gyártó részére is. 16
