1 Homlokrakodó Fendt Cargo

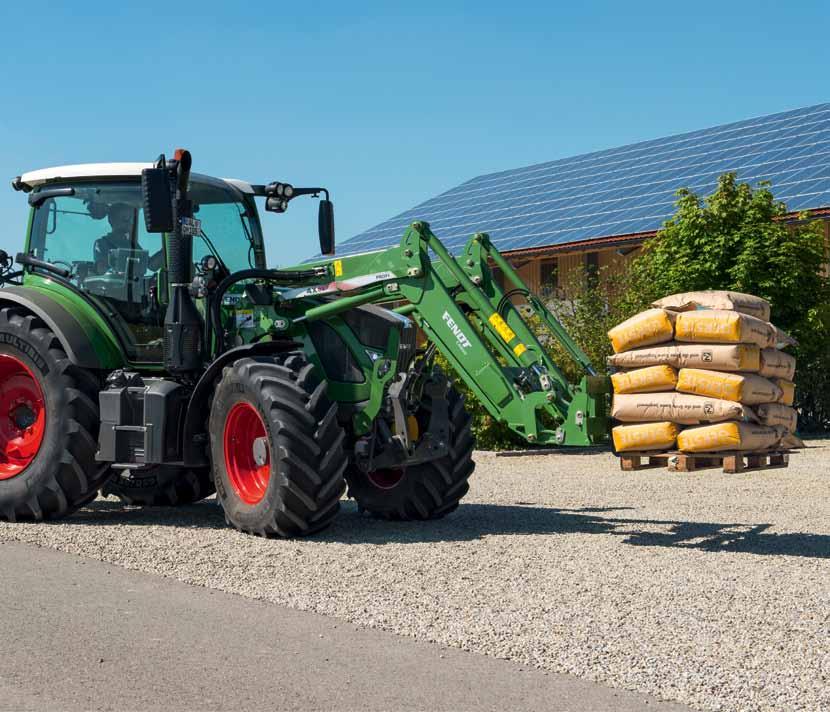

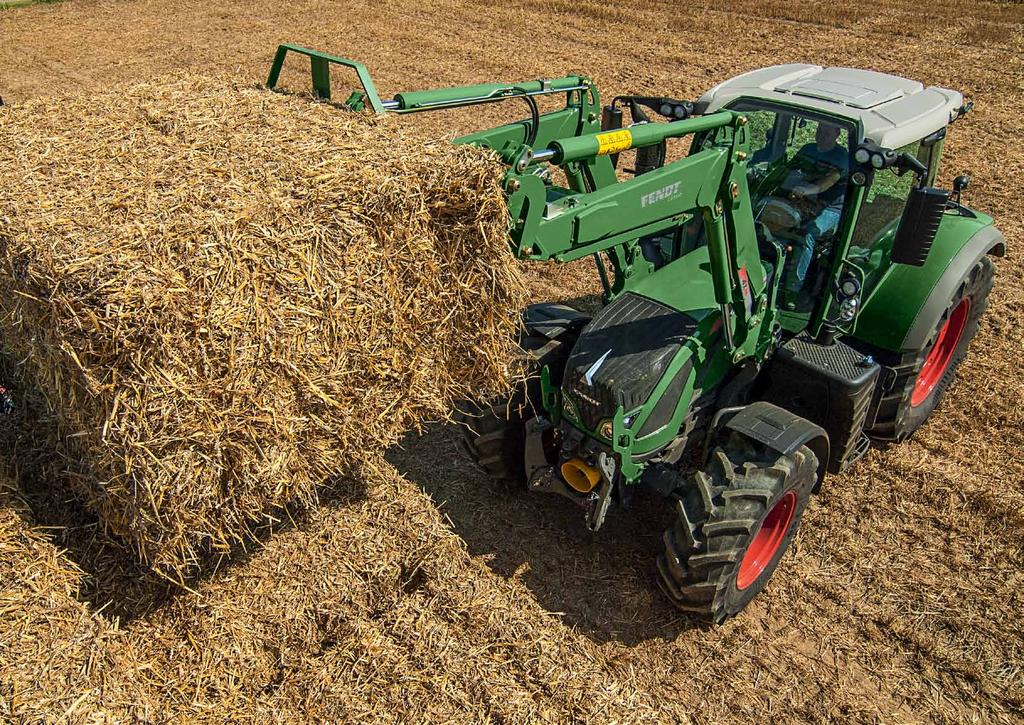

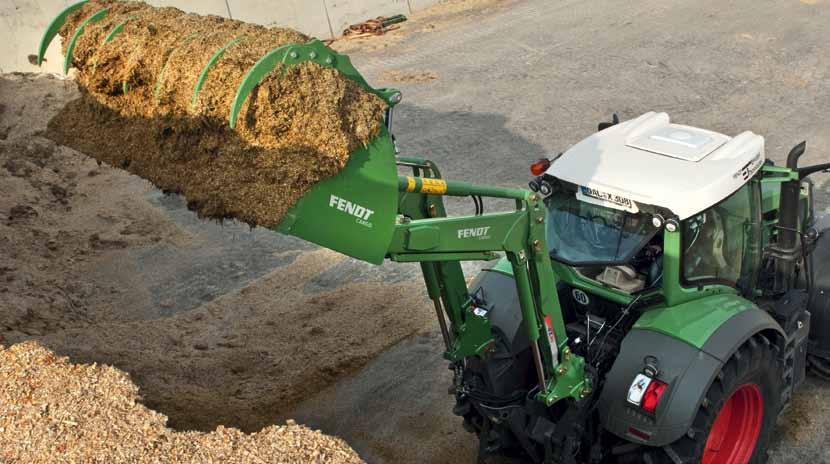

2 2 Fendt Cargo homlokrakodó 3 Verhetetlen kombináció Az új Fendt homlokrakodó, a Fendt Cargo, kifinomult technológiát kínál és ezzel maximális termelékenységet biztosít. Univerzális és megbízható munkaeszköz, amely ideális partnere a Fendt Vario traktoroknak. Minden modellt egyedülálló Cargo Lock csatlakozórendszerrel, valamint z- kinematikájú párhuzamvezetővel láttak el. A Fendt Cargo Profi olyan új funkciókkal bővült, mint a mérlegrendszer vagy a munkatartomány beállítása. Cargo 3 X / Vario Cargo 3 X / Vario Cargo 4 X / 75 compact 300 Vario Cargo 4 X / Vario / 500 Vario Cargo 4 X / Vario Cargo 4 X / Vario * Cargo 5 X / Vario Cargo 5 X / Vario * akár 28 colos kerekek

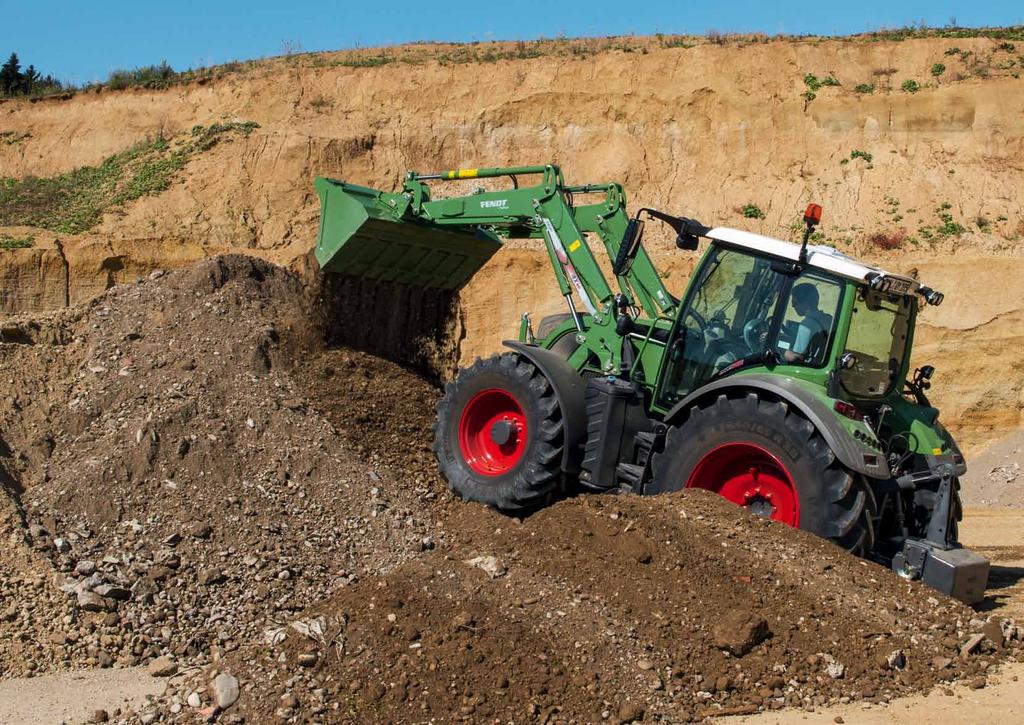

3 A legkifinomultabb vezérlési- és 4 vezetési kényelem 5 Öröm a munka során A Fendt Cargo homlokrakodónál az optimális kezelői kényelemre fektették a hangsúlyt. A Fendt Vario kiváló kilátást kínál. A vezérlési koncepció biztosítja a homlokrakodó optimális irányítását. Az intelligens lengéscsillapítási- és rugózási konepció az Ön homlokrakodóját, traktorát és kiváltképp az Ön egészségét kíméli.

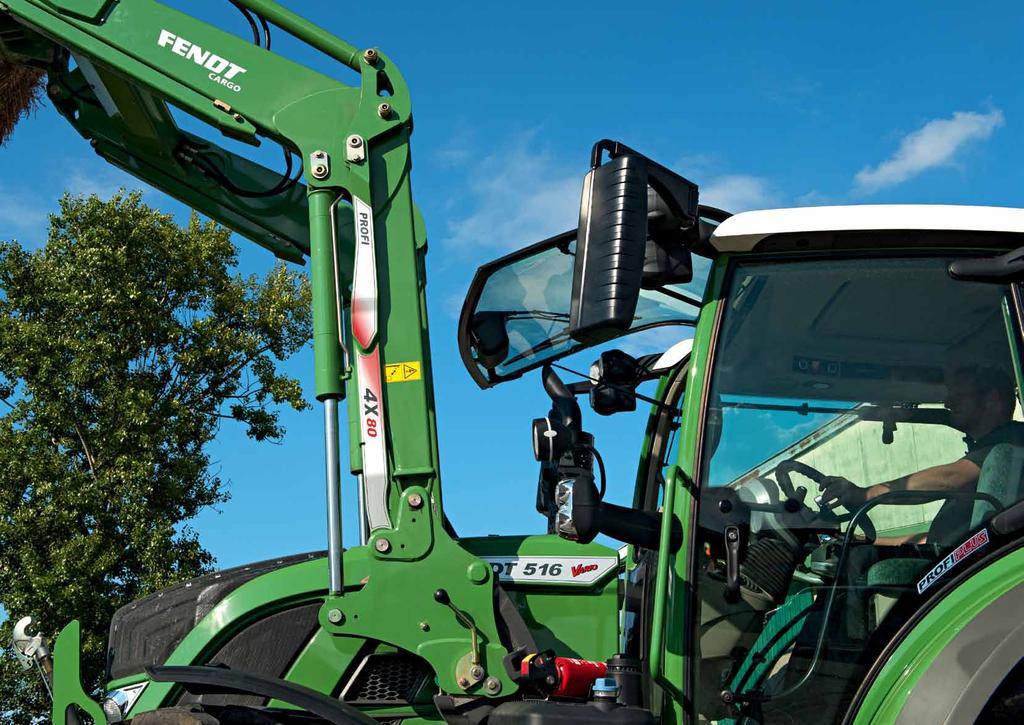

4 A legkifinomultabb vezérlési- és vezetési kényelem 6 7 Mert a Fendt vezetői messzebbre látnak Áttekinthetőség a Fendt Varionál A homlokrakodóval végzett munkák során fontos a jó kilátás. A Fendt Vario traktorok az optimális kilátással győznek meg. A 300, 500 és 700 Vario széria VisioPlus vezetőfülkével valódi vizuális és térélményt nyújt Önnek. A vezetőfülke elülső szélvédője a tetőtérbe ívelt és így 77 fokos látási szöget és korlátlan rálátást biztosít a kiemelt homlokrakodóra. Szintén optimális rálátás nyílik az elülső kerekekre és a kerekek közé. A Fendt traktorok motorháztetője keskeny és áttekinthető - ami különösen előnyös például termény felemelésekor. A kisebb Fendt Vario 200-as sorozatot tetőablakkal látták el, így biztosítva a rálátást a kiemelt homlokrakodóra. Jobb kilátás az okosabb felépítés jóvoltából Széles gémmel és különösen messze, előre helyezett keresztcsővel a homlokrakodó teljes felépítése ugyancsak a szabad kilátást támogatja. A gémben elhelyezett vezetékek a jobb rálátást a munkagépre és a csövek védelmét szolgálják. Azon járművezetők számára pedig, akik szívesen kinyitják az első szélvédőt, a homlokrakodó gém és a z-kinematika csatlakozási pontjainak jóvoltából most a homlokrakodóval végzett munkálatoknál az első szélvédő mindenkor teljesen kitámasztható (a 3X/65-nél és a 4X/75 compact-nál nem lehetséges). Kímélő munkavégzés A keresztcsőben teljesen védetten elhelyezett csillapítási rendszer pedig a kitűnő rugózási kényelemről gondoskodik. A homlokrakodón lévő gáznyomás- szabályozó úgy működik, mint egy lengéscsillapító. Ütközéskor a gáznyomás-szabályozóban a hidraulikaolaj egy membránnak nyomódik. A gáz összenyomódása által megbízhatóan csökkenthető a csúcsterhelés. A precíz munkaeszköz vezérlés érdekében a rendszer gombnyomásra kényelmesen és gyorsan, a vezetői fülkéből elektromosan kikapcsolható (a 3X gémnél mechanikusan). 77 A Vario kompakt gépfelépítése és keskeny motorháztetője révén jobb a kilátás A széles gém integrált hidraulikavezetékekkel, és a hosszan előre hozott keresztcső szabad látómezőt biztosít Az 500 és a 700 Vario sorozat VisioPlus vezetőfülkével, a tetőbe ívelő első szélvédővel. Ezzel a látótér felfelé nagy mértékben megnövekszik és Önnek rendkívül nagy rálátása van a teljesen kiemelt homlokrakodóra. Ugyancsak optimalizálták a rálátást alulra, így a kerekek mozgása kiválóan belátható. A tetőablak, melyet a Fendt Vario 200-nál szériaszerűen kínálunk, optimális rálátást biztosít a kiemelt homlokrakodóra. Egyedülálló VisioPlus vezetőfülke (300/500/700 Vario) tetőbe ívelt első szélvédővel zavartalan rálátást biztosít a kinyújtott homlokrakodóra Nagyobb vezetői kényelem a beépített csillapítórendszer jóvoltából A hidroakkumulátor és a szelepek védett helyre, a keresztirányú cső alá kerültek Gyors és egyszerű hozzáférés minden alkatrészhez A csillapítórendszer be- és kikapcsolása a vezetőfülkéből elektronikusan irányítható (a 3X gém mechanikusan) Homlokrakodó csillaptítórendszer nélkül: Az ütéseket a traktor váza vezeti el. Homlokrakodó csillapítórendszerrel: A gáznyomás-szabályozó lengéscsillapítóként működik, úgy, hogy a géptörzset nem terheli. A beépített csillapítórendszer (1) a mellső tengelyfelfüggesztéssel (2) és a kabinfelfüggesztéssel együtt (3) kiemelkedő vezetési komfortról gondoskodik (opcionális). Optimális kilátás minden homlokrakodóval végzett munkálatnál

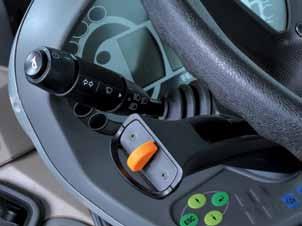

5 A legkifinomultabb vezérlési- és vezetési kényelem 8 9 Nagyobb kényelem a nagyobb teljesítményért Érzékeny és pontos Tökéletesen a Fendt Varioba integrált homlokrakodó kényelmes vezérlése le fogja Önt nyűgözni. A szériafelszereltséghez tartozó keresztkapcsoló kar a két irányítószelepen keresztül felesleges átfogások nélkül nagyon érzékeny irányítást tesz lehetővé. Cargo komfortvezérlés Az opcionálisan választható harmadik és negyedik hidraulikus kör pedig számtalan eszközfunkciót tesz lehetővé, amelyeket Ön a keresztkapcsoló karon lévő gombokkal aktiválhat és irányíthat. Ugyancsak a Cargo komfortvezérlésnek köszönhetően a vezetőülésből kezelhető az opcionálisan választható hidraulikus munkaeszköz-reteszelés, valamint a lengéscsillapítás (kívánságra). Gyors és egyszerű irányváltás A gyors Vario irányváltó segítségével lehetséges a gyors és kopásmentes menetirány váltás. A TMS-el összeköttetésben lévő pedálvezérlés jóvoltából Önnek mindkét keze szabadon marad, hogy a jobb kezével irányíthassa Cargóját. A homlokrakodó érzékeny és precíz vezérlése a keresztkapcsoló karral A harmadik és negyedik hidraulikus kör (opcionális) kényelmesen vezérelhető a keresztkapcsoló karon található nyomógombokkal A homlokrakodó a szériafelszereltséghez tartozó keresztkapcsoló karral a két irányítószelepen keresztül rendkívüli pontossággal kezelhető. Olyan munkáknál pedig, ahol siló- és bálafogó szükséges, a harmadik és negyedik hidraulikus kör a keresztkapcsoló karon lévő nyomógombokkal működtethető. A Cargo komfortvezérléssel a harmadik irányítókörről átkapcsolható hidraulikus munkaeszköz-reteszelésre valamint a negyedik irányítókörről opcionálisan lengéscsillapításra. A narancssárga irányváltó kar segítségével a menetirány bal kézzel, kényelmesen változtatható. Ha a vezető a kart nyomva tartja, a Vario megáll. Amint elengedi a kart, a traktor automatikusan az előre beállított irányba indul el. A szelepfunkciók pontos beállítása a Varioterminalon Hidraulikus munkaeszköz reteszelés a gyors gépszerkezet cseréért (a 3X gémnél nem lehetséges) Ergonomikus és kényelmes irányváltás bal kézzel Sebességszabályozás gázpedállal és a homlokrakodó vezérlése jobb kézzel A Varioterminálon elvégezheti a szelepfunkciók finombeállítását. Ön egzakt módon és egyszerűen szabályozhatja például az átfolyó mennyiséget, a forgatható szabályozóval és a funkcióbillentyűkkel. Az optimális ergonómiáról a vezérlőelemek elrendezése gondoskodik. A Varioterminál átláthatóan mutat Önnek minden ellenörző adatot.

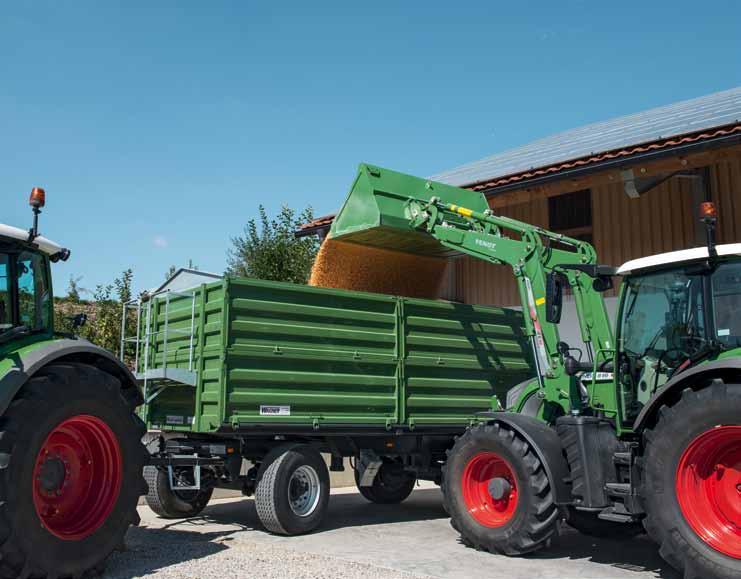

6 10 Fendt CargoProfi 11 Az új generáció homlokrakodója A Vario 300-as, 500-as és 700-as sorozathoz a Fendt most az új CargoProfit kínálja. A gémbe kiegészítésként beépített szenzorok teljesen új funkciókat valósítanak meg, mint például a mérleg- és a memóriafunkció. Így a Fendt CargoProfi Önnek optimális beállításokat kínál a biztos és kontrollált homlokrakodóval végzett munkálatokhoz.

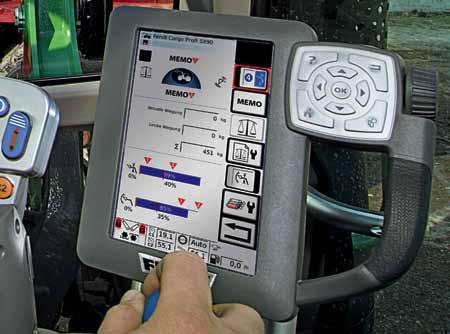

7 Fendt CargoProfi Intelligens és zseniális A CargoProfi Az új Fendt CargoProfi, a traktorból és a homlokrakodóból álló egység következetes továbbfejlesztésének eredménye amely a 4X/75, 4X/80, 5X/85 és 5X/90 homlokrakodó modellekhez kapható. A homlokrakodó rendelkezik új mérő- és dőlésszenzorokkal, valamint egy számítógéppel, amellyel Ön a különböző adatokat és beállításokat rögzítheti és feldolgozhatja. Ezeket a Varioterminálon keresztül követheti. Gyakorlatiasságban verhetetlen A CargoProfi funkciói az intelligens, előre programozható beállításoknak köszönhetően megkönynyítik a munkát. Így a vezető meghatározhatja az emelési magasságot és a billentési szöget. Ez különösen magasfokú biztonságot nyújt az alacsony belmagasságú csarnokokban vagy nagyon magas vontatók megtöltésekor. A memóriafunkció segítségével a munkaeszköz és a gém tárolt pozíciói ismétlődő munkafolyamatok során bármikor alkalmazhatók. Rázó vagy csilapító? A CargoProfi most egy új, hasznos rázófunkciót kínál, amellyel a letapadt rakományt teljesen le lehet rázni a kanálról és a rakodásnál a terménybe is sokkal könnyebben be tud hatolni a kanál e funkció segítségével. Könnyebb takarmánynál ellenben az új csillapításnak köszönhetően minimalizálható a szóródási veszteség. A hidraulikaolaj átfolyó mennyisége automatikusan segíti az emelõkar felsõ pozíciójának fokozatos elérését, rázkódás nélkül. Kontrollált súly Az CargoProfi egyedülálló mérlegfunkciója lehetővé teszi a lapátolások egyenkénti, valamint a rakomány összsúlyának feljegyzését. Így Ön többek között teljes mértékben ellenőrizheti a raksúlyt és a szállítójármű raksúlyát, valamint optimálisan kihasználható a hasznos terhelése a járműnek. A mérlegfunkció ugyancsak a Fendt Vario kezeléskoncepciójába integráltan található, amelyet Ön egy gombnyomásra aktiválhat. Az információkat már a Varioterminálon megtekintheti. A CargoProfi vezérlését a Varioterminálba integrálták A keresztkapcsolókar A mérlegrendszer információi: Egyenkénti és összsúly A gém és a munkaeszköz munkatartományának beállítása Mérlegfunkció: A rakomány egyenkénti és összsúlyának mérése gombnyomásra A munkatartomány, mint például az emelési magasság és billentési szög, beállítható Memóriafunkció: A munkaeszköz és a gém pozíciójának tárolása Véghelyzet-csillapítás A CargoProfi beállításai egyszerűen és intuitívan eszközölhetők a Varioterminálon keresztül. Rázófunkció Sebességtől függő csillapítás (automatikusan be- és kikapcsolható) A CargoProfi csatlakozóaljzaton keresztül kapcsolódik a Varioterminál és a homlokrakodó számítógépe. A szenzorokat, amelyek a CargoProfi funkciókat működtetik, a homlokrakodó jobb szélén védve helyezték el. A CargoProfi mérlegfunkciót a keresztcsőben elhelyezkedő két nyomásszenzor működteti. Töltőmunkálatok biztosan, egyszerűen és kényelmesen Abszolút meggyőzőek az előnyök a használat során. Például egy rendkívül magas vontató megrakásánál a kiborítási szöget korlátozhatjuk. A szóródási veszteség elkerülése érdekében csillapító rendszer segíti az emelőkar felső pozíciójának fokozatos elérését. A memóriafunkció pedig különösen praktikus az ismétlődő munkafolyamatoknál, hiszen segítségével például a vízszintes alsó pozíció megismételhető. Bálarakodáskor a bála felvételi pozíciója és a pótkocsira történő rakodási pozíciója is menthető a két memo funkció segítségével ezáltal a rakodás teljesítménye növelhető. A mérlegfukcióval jobban ellenőrizhető a rakományok súlya.

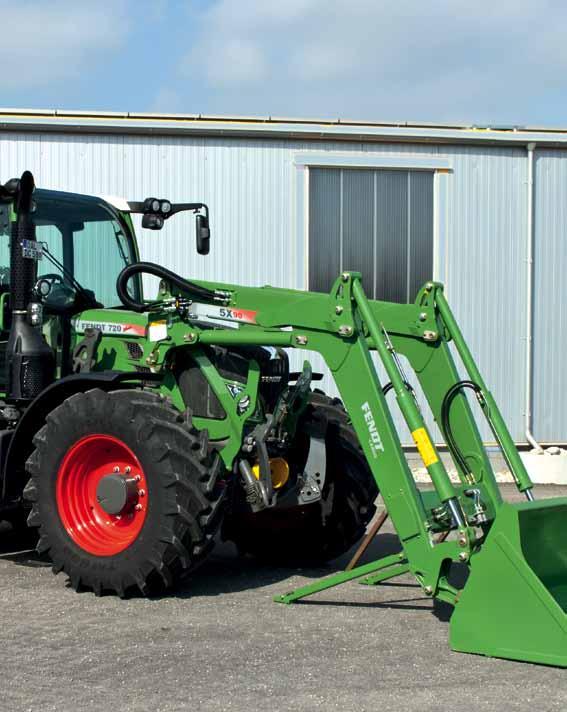

8 A Cargo gém Tökéletesen az Ön Variójára szabva Minőségi egység Minden Fendt fejlesztés előfeltétele a legmagasabb minőség. A Cargo fejlesztésénél döntő fontosságú volt, hogy traktor és homlokrakodó tökéletes egységet képezzen. Mind a technikai adatok, mind pedig a teljes design tekintetében a traktor és a munkaeszköz optimálisan illenek egymáshoz. Z-kinematika Tökéletes illeszkedés minden Vario traktorra ezt a mechanikus párhuzamvezetés esetében is szembetűnő, ami a Cargo homlokrakodó gém Z-kinematikájának köszönhető. E megoldással a munkaeszközre a tökéletes rálátás biztosított. A paralelogramma vezetés bármely magasságban legyen is a gém gondoskodik arról, hogy a kanál ill. bármely munkaeszköz azonos pozícióban maradjon. Life-Time koncepció Kiváló minőségű anyagok gondoskodnak a hoszszú élettartamról. Az új Fendt Cargo Life-Time koncepciójához hozzájárul a kiváló, extra szilárdságú, finomszemcsés acél. Amely a nagy szilárdság mellett a kis súlyt is garantálja. A Fendt-Profil, amelyet egyetlenegy varrattal forrasztottak össze, a nagyfokú stabilitásról és egy hosszú élettartamról gondoskodik. A túlméretezett csapágyak garantálják a kiváló tartósságot és a kismértékű kopást. Merevített gém a robusztus munkákhoz. Opcionálisan 3. és 4. Hidraulikus kör, multicsatlakozóval is Átfogó Fendt szerszámprogram, optimálisan a Fendt Cargora szabva Cargo-Lock félautomata reteszeléssel Keresztcső beépített szeleptechnikával Letámasztók a gémeken- a kompakt megoldás A Fendt Vario és Fendt Cargo tökéletes egységet képeznek Tökéletes látásviszonyok Life-Time koncepció a hosszú élettartamért Kifinomult párhuzamvezetés Z-kinematikával A traktortervezéssel egyidőben a Fendt Cargo homokrakodóra is gondoltunk, ebből adódóan a traktor és a homlokrakodó optimálisan illeszkedik egymáshoz. Mechanikus párhuzamvezetés - kompakt építési mód a z-kinematika jóvoltából. Minden hidraulikaelem a keresztcsőben található és ezzel optimálisan védettek a szennyeződésektől és a mechanikus károktól. Garantált az egyszerű hozzáférés a hidraulikavezetékekhez és a szelepekhez, utólagos munkaeszköz felszerelésénél és karbantartási munkáknál.

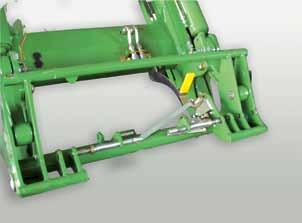

9 A Cargo gém Könnyű fel- és lekapcsolás Gyors fel- és lekapcsolási technika Az új Fendt Cargo-Lock-kal a fel- és lekapcsolás nagyon egyszerűen és gyorsan működik. A multicsatlakozókkal Ön így időt takarít meg. Ezek lehetővé teszik az Ön számára, hogy az elektromos és hidraulikavezetékeket egyetlen kézmozdulattal felcsatlakoztassa. Egyszerűen a Cargo-Lock-kal A félautomata reteszeléssel Ön elkerülheti a csapszegek gyakran nehézkes használatát, és ez megkönnyíti a fel- és lekapcsolást. A vezető a vezetőfülkéből mindenkor rálát az egész reteszelőrendszer állapotára. Zseniális multicsatlakozó Egy kézmozdulattal minden hidraulikus és elektromos vezeték felcsatlakoztatható. Az új, szériaszerű multicsatlakozóval a rosszul csatlakoztatott tömlők, a szennyeződések és a magas kenőolajveszteség már a múlté. A lecsatlakozás ugyanolyan egyszerűen és tisztán végrehajtható. Akkor mikor például a napsugárzás következtében a homlokrakodóban túlnyomás keletkezik, a Cargo minden probléma nélkül csatlakoztatható. Tökéletes pozíció A támasztólábakat optimálisan helyezték el. Önnek ezentúl nem kell manuálisan beállítania és hozzáigazítania a támasztékot és ezzel értékes munkaidőt takarít meg. Tovább már nem szükséges csap- és sasszegek használata. A támasztókat kompakt módon a lengőkaron helyezték el. Cargo-Lock automatikus reteszelés Karbantartást nem igénylő csatlakozórendszer Szériaszerű multicsatlakozó a homlokrakodó fel- és leszereléséhez Fendt Cargo-Lock: Garantált a gyors és egyszerű fel- és lecsatlakozás. A mulitcsatlakozó minden hidraulikus és elektromos vezeték csatlakozásához használható. Az állítható támasztók kompakt módon a lengőkaron lettek elhelyezve. A támasztékok közvetlenül a lengőkaron kerültek elhelyezésre Félautomata munkaeszköz-reteszelés Az eszköz kényelmesen, egyetlen kézmozdulattal, a karon lévő gyorskapcsoló segítségével lereteszelhető. Eszközcsatlakoztatásnál pedig a munkaeszköz automatikusan reteszelődik, miközben tökéletesen beilleszkedik. Hidraulikus munkaeszköz-reteszelés A vezető a kabinból, egy nyomógomb segítségével hidraulikusan reteszelheti majd oldhatja a munkaeszközt, így annak gyakori cseréjét gyorsan, anélkül, hogy kiszállna a kabinból elintézheti. A reteszelő állapotjelzője segítségével a vezető ellenőrizheti, hogy a munkaeszköz mindkét oldalon reteszelődött-e (a 3X- gémnél nem lehetséges).

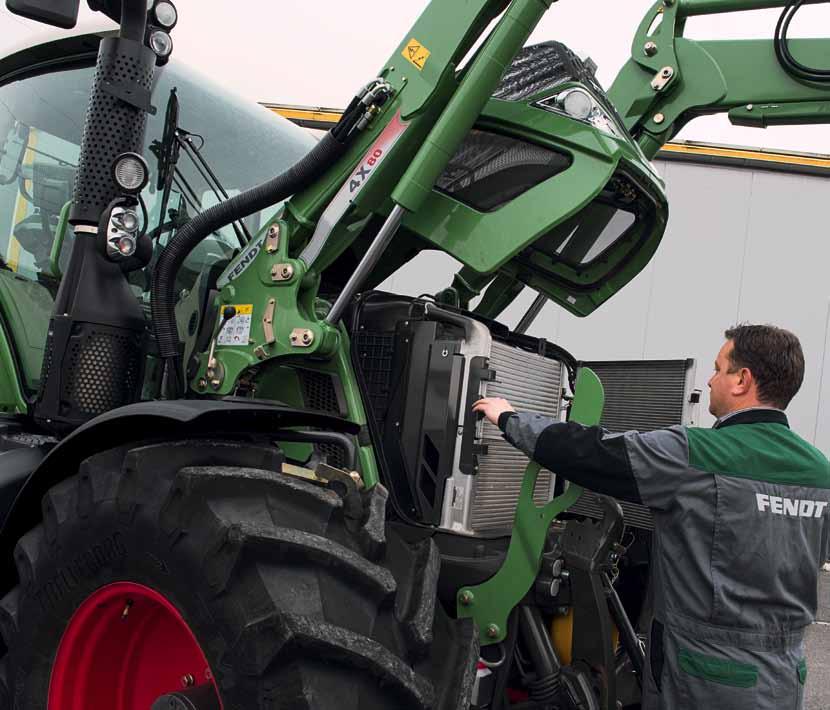

10 Optimális hozzáférés Karbantartás egyszerűen és gyorsan Tökéletes konstrukció A homlokrakodó és a traktor speciálisan összehangolt konstrukciójának köszönhetően, az esedékes karbantartási munkák mindegyike még csatlakoztatott homlokrakodó mellett is elvégezhető. A homlokrakodót úgy tervezték, hogy egyszerű karbantartással és a legjobb anyagok által garantált legyen a nagyon hosszú élettartam. Robusztusság és ellenállóság A Fendt Cargo fejlesztésénél döntő szerepet játszott az egyszerű karbantartás. Nagyra méretezett és különösen robusztus csapágyhelyek. Flexibilis pótsúlyozás A Fendt egy átfogó pótsúlyozási rendszert kínál Önnek a gyakori homlokrakodómunkákhoz. A Vario felhasználási területei szerint a keréksúlyok, vagy a gyorsan fel- és leszerelhető hátsósúlyok is alkalmazhatók. Így a Vario mindig egyensúlyban marad. A nagyra méretezett csapágyhelyek gondoskodnak a szoros csatlakozásokról, a hosszú élettartamról és kevesebb kopásról. Az értékes bronzból készült csapágybetétek kenőanyagtárolóval vannak ellátva. A homlokrakodóhoz csatolható eszközöket Vario traktorokra tervezték, hogy minden karbantartási pont csatolt homlokrakodónál is hozzáférhető legyen. Például a homlokrakodó előkészítés ill. konzol tervezésekor ügyeltek arra a mérnökök, hogy a nívópálca hozzáférhető maradjon. Tökéletes hozzáférés a traktor minden karbantartási pontjához A homlokrakodó egyszerű és gyors karbantartása Nagyra méretezett csapágyhelyek Védett, könnyen hozzáférhető zsírzószemek Flexibilis hátsó pótsúlyozás Keréksúlyok állnak rendelkezésre az optimális hátsó súlyozásért, amelyek a jólbevált Fendt csatlakozórendszerhez kapcsolódnak. Univerzálisan felhasználható súlyok a tökéletes ellensúlyozásért.

11 Hátsó homlokrakodó a 800/900 Vario traktorokhoz A hátsó rész megemelkedik Megoldás a nagytraktorokhoz A Fendt különleges megoldást kínál speciálisan a 800 és 900 Varioval végzett homlokrakodó munkákhoz: a Cargo R. Ez a hátsó homlokrakodó teszi lehetővé a nagytraktorok széles spektrumú használatát. Például a nagytraktorok a szállítás mellett biogázüzemek megtöltésére is hatékonyan használhatóak. További munkákra is alkalmas, mint pl. gabona- és bálarakodásra. A Cargo R műszaki előnyei A különleges konstrukció előnyei kézenfekvőek. A vezetőnek kítűnő rálátása van a hátsó homlokrakodóra. A hátsókerék kormányzás jóvoltából egyszerűsödik a kormányzás és a precíz töltés, ezzel a Cargo R egy olyan töltési minőséget nyújt, mint egy teleszkópos homlokrakodó. A lenyűgöző, akár 5,05 méteres rakodási magasság, 1,90 méteres rakodási szélességgel és a 3 tonna emelőerő magáért beszél.... és ilyen egyszerűen működik Egy konzolon keresztül a 4X/85 gém a hátsó függesztőszerkezet karjára szerelhető. A Vario praktikus hátramenet funkciójával (tolt üzemmód) a vezetőülés hátra fordítható a hátsó homlokrakodóhoz. Ezzel mint Ön azt már megszokhatta, a kezelőelemek a jobb kartámaszon állnak rendelkezésére, és kényelmesen a keresztkapcsoló karral és a billenőkapcsolóval intézheti a beállításokat. Homlokrakodó munkálatok a Fendt Vario 800/900-as nagytraktorokkal a Cargo R-nek köszönhetően Minden kezelőelem kézre áll praktikus hátramenet funkcióval (opcionális) Ideális rálátás a homlokrakodóra Precíz kormányzás a hátsókerékkormányzás jóvoltából Rakodási magasság 5,05 méterig Az 1,90 méter rakodási szélesség gondoskodik a kevesebb szóródási veszteségről Emelőerő akár három tonnáig Konzolok a Fendt Cargo R homlokrakodó felszereléséhez. A Cargo R műszaki adatai Max. emelőerő Max. emelési magasság 1) Max. emelési magasság 2) Rakodási magasság 3) dan 5,05 m 4,12 m 1,90 m 1) kiemelt kar 2) vízszintes kar 3) 3,50 m emelési magasságnál

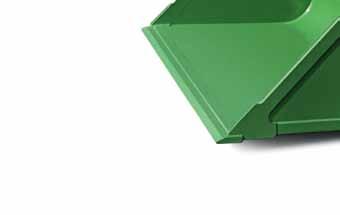

12 Műszaki adatok = széria = Opcionális Eredeti Fendt Homlokrakodó típus 3X/65 3X/70 2) 4X/75 4X/80 4X/85 3) 5X/85 5X/90 Vario 200 sorozat átl. Emelőerő dan 1680 Maximális emelőerő (dan) 1850 Kiemelési magasság mm 1) 3740 Ásási mélység mm 1) 210 Ürítési távolság (max. magasságnál) 1) 860 Ürítési távolság (3,5 m magasságnál) 1) 1170 Homlokrakodó típus 3X/70 2) 4X/75 compact 4X/75 4X/80 4X/85 3) 5X/85 5X/90 A Ásási mélység (mm) B Kiemelési magasság (mm) C Ledobási távolság (mm) D Kiborítási szög 55 E Behúzási szög 48 Vario 300 sorozat átl. Emelőerő dan Maximális emelőerő (dan) Kiemelési magasság mm 1) Ásási mélység mm 1) Ürítési távolság (max. magasságnál) 1) Ürítési távolság (3,5 m magasságnál) 1) Homlokrakodó típus 3X/65 3X/70 2) 4X/75 4X/80 4X/85 3) 5X/85 5X/90 Vario 500 sorozat Átl. Emelőerő dan Maximális emelőerő (dan) Kiemelési magasság mm 1) Ásási mélység mm 1) Ürítési távolság (max. magasságnál) 1) Ürítési távolság (3,5 m magasságnál) 1) A gabonakanál 1850 mm-ben (0,976 m 3 térfogat lesimítva) és 2400 mm-ben (1,265 m 3 térfogat lesimítva) kapható. Az univerzális kanál négy különböző méretben kapható: 1600 mm széles (0,538 m 3 térfogat lesimítva), 1850 mm széles (0,622 m 3 térfogat lesimítva), 2100 mm széles (0,706 m 3 térfogat lesimítva) és 2400 mm széles (0,807 m 3 ). Földkanál 1600 mm-ben (0,512 m 3 térfogat lesimítva) és 2100 mm-ben (0,672 m 3 térfogat lesimítva) kaphatóak. Homlokrakodó típus 3X/65 3X/70 4X/75 4X/80 4X/85 3) 5X/85 5X/90 Vario 700 sorozat átl. Emelőerő dan Maximális emelőerő (dan) Kiemelési magasság mm 1) Ásási mélység mm 1) Ürítési távolság (max. magasságnál) 1) Ürítési távolság (3,5 m magasságnál) 1) ) Abrocsozástól függően 2) 3X/70 nem a 28 colos első kerekekhez 3) 4X/85 csak 28 colos első kerekekig A körbálavilla az mm külső átmérőjű bálákhoz alkalmas. Nagy bálavilla három tüskével 1500 mm széles. A raklapvilla 2000 kg teherig terhelhető, a villák hossza 1100 mm. 1 dan = 10 N = ca.1 kg Homlokrakodó típus 3X/65 3X/70 4X/75 4X/80 4X/85 5X/85 5X/90 Felszerelés Munkahenger DW Gyorsváltó Manuális munkaeszköz-reteszelés Billentő munkahenger Mechanikus párhuzamvezetés Melső borítás Szintjelző Csillapítási rendszer DW Csőtörés biztosítás 1) Süllyedést fékező szelep Tehertartó szelep Multicsatlakozós homlokrakodó Hidraulikus munkaeszköz-reteszelés 3. és 4. Hidraulikus kör Multicsatlakozó a 3. és 4. körnek A trágyavilla kapható 1500mm-es és 2100mm-es hosszban. A silófogó két méretben kapható: 1800 mm széles (1,00 m 3 térfogat) vagy 2200 mm (1,25 m 3 térfogat). Traktorfelszerelés Keresztkapcsoló kar Teljesen kinyitható első szélvédő 3. és 4. irányítókör Multicsatlakozó eszköz 1) a csillapítás beszerelésénél kiesik

13 Aki vezet, Fendtet vezet! Márkaképviselet: AGCO GmbH Fendt-Marketing Marktoberdorf, Németország A Fendt az AGCO világmárkája. A szállítási terjedelemre, a kinézetre, a teljesítményre, méretre és súlyra, az üzemanyag-fogyasztásra és az üzemeltetési költségekre vonatkozó adatok a prospektus nyomtatásakor rendelkezésre álló információknak felelnek meg. Ezek a jármű megvásárlásáig megváltozhatnak. Az Ön Fendt értékesítési partnere örömmel nyújt tájékoztatást az esetleges eltérésekről. FL/HU/0315/0.2-RO
