1 EVOTORQUE

2 . ( *) ( *) o o J

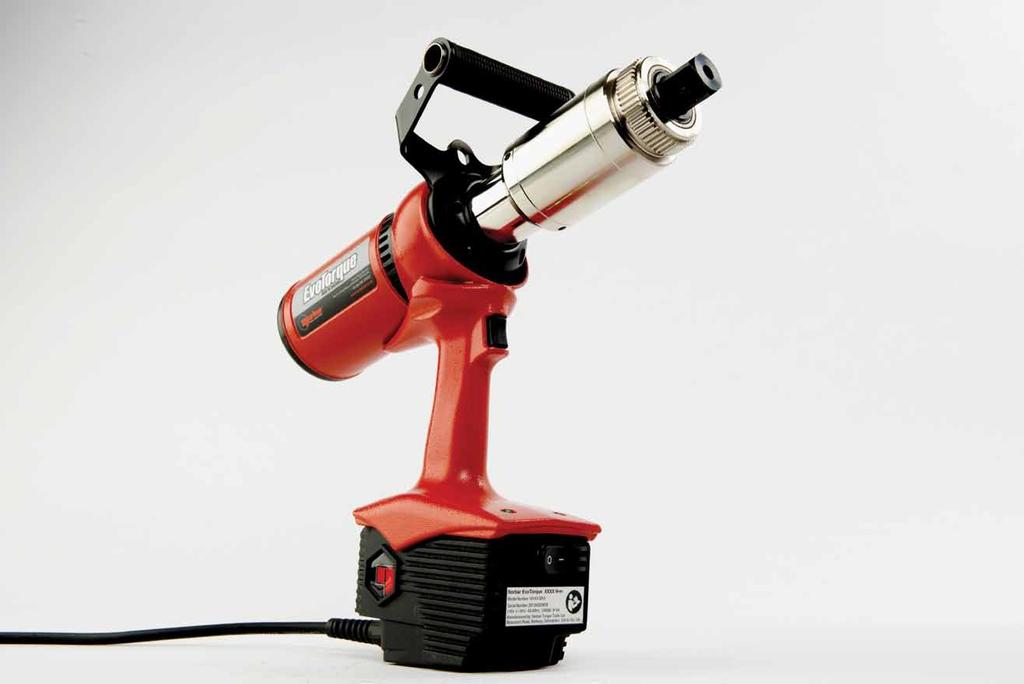

3 NORBAR SZABADALMI OLTALOM ALATT ÁLLÓ MOTOR, MOTOR VEZÉRLŐ TECHNOLÓGIA ÉS SZOFTVER MELY A LEGPONTOSABB MASSZÍV ÉS FELHASZNÁLÓBARÁT ELEKTRONIKÁVAL VALAHA KIFEJLESZTETT LEGJOBB NYOMATÉK SZERSZÁMA A NORBAR ELEKTROMOS Nyomaték szerszám szabadalmi oltalom alatt álló motor, vezérlő szoftver segítségével adja az eddig példa nélkül álló harmónikus együttműködést az egyes alkatrészek között. Tartós szerszámláda, hogy biztonságosan tárolja a gépet. Hűtőventillátor segíti hogy kevés állásidővel a hőterhelést szinten tudja tartani. Háttér világítással ellátott LCD biztosítja, minden helyzetben a láthatóságot A kulcs zár funkció megakadályozza az illetéktelen használatot. FŐBB JELLEMZŐK Minden eszköz gyárilag kalibrálva ± 3% -Go/No-Go Segítségével egyértelmű hogy a létrehozott csavarkötés megfelel e az elvártaknak. Ez biztonságot nyújt a felhasználó számára. : Független intézet által ellenőrzőtt (Lwa)72.3 db zaj (A) és m/s² vibrációs szint adja a pédátlan közös funkció vezérlést. : Kevesebb állásidő karbantartás esetén : Nyomatékot mér N mvagy lbf ft mértékegységekben egyaránt. A motor akkor is leadja a szükséges nyomatékot, függetlenül a hőmérséklet változásoktól ellentétben a permanens mágneses motorokkal. Az Evo Torque lehetővé teszi, hogy pontos (±2º) szögelfordulást állítsunk be rajta.minden szerszám kalibrálva van szögelfordulásra, melyről kalibrálási bizonyítványt mellékelünk, Regener A mozgási energiát felhasználó fékrendszer következtében elkerülhető a kemény csavarkötések esetén a nyomaték "túllövés" Made in England: tervezés és gyártás az Egyesült Királyságban

4 Könnyen eltávolítható pótfogantyú miáltal a szerszám tömege jól eloszlik 3 Kompatibilis reakciókar Bordás illesztőfelülete ugyanaz mint a PneuTorque megbízható bevált több mint egy évtizede használt a pneumatikus nyomaték többszörözők esetében. Köszönhetően a kefementes motornak Kérem olvassa el ezzel kapcsolatosan a jobb felső oldalon az IP44 táblázatban szereplő magyarázatot. MŰSZAKI LEÍRÁS hogy a szerszám sokkal kényelmesebben legyen hordozható. G C B øe F Kérem olvassa el a jobbra lévő táblázatban az EVO Torque beépítési méreteit! D

5 Mérési jegyzőkönyv Minden szerszám egyedileg kalibrált, és saját kalibrációs bizonyítvánnyal rendelkezik. Ez azt jelenti, hogy minden EvoTorque visszavezethető nemzetközi előírásokra a Norbar UKAS akkreditált laboratóriumán keresztül, és így biztosítja a zökkenőmentes kapcsolatot a vásárlók belső minőségbiztosítási rendszerével. IP minősítés magyarázata Az első szám jelzi a védelmi szintet hogy a burkolat milyen védelmet biztosít a veszélyeztetett alkatrészek (pl. elektromos vezetékek, mozgó alkatrészek számára, valamint mennyire véd a behatoló szilárd idegen tárgyakkal szemben. A második szám azt a védelmi szintet jelzi, amivel a burkolat védelmet biztosít a káros víz behatolásával szemben. 1 Nyomaték szerszám típus és szériaszám Nyomaték kalibrálási adatok Szög kalibrálási adatok A teszt részletei a berendezés, a kalibrációs bizonyítvány száma. Ezek az információk nyomon követhetőséget tesznek lehetővé a NORBAR cégnél kihelyezett UKAS kalibrációs laboratórium adatai alapján. Szilárd részecske leleni védelem FOLYADÉK ELLENI VÉDELEM Szint Object size protected against Szint Object size protected against 0 Nincs védelem 0 Nincs védelem 1 >50mm 1 Csepegő víz 2 >12.5mm 2 Csepegő víz megbillenéskor max >2.5mm 3 Vízpermet 4 >1mm 4 Fröccsenő víz 5 Porvédett 5 Vízsugár 6 Porálló 6 Erőteljes vízsugár 7 Merülés 1m-ig 8 Merülés 1m alatt MODEL ET ET ET Feszültség ET Rendelési szám B B B B B B B B B B12 Négyszög megh. N m Nyomaték Sebesség Ibf ft rpm Szerszám kg Tömeg lb Reak.kar kg Tömeg lb B (mm) C (mm) D (mm) E (ø mm) F (mm) G (mm)

6 norbar TORQUE TOOls ltd Beaumont Road, Banbury, Oxfordshire, OX16 1XJ UNITED KINGDOM Tel + 44 (0) sales@norbar.com norbar TORQUE TOOls (nz) ltd B3/269A Mt Smart Rd, Onehunga, Auckland 1061 NEW ZEALAND Tel nz@norbar.com.au NORBAR TORQUE TOOLS INDIA PVT. LTD Plot No A 168 Khairne Industrial Area Thane Belapur Road, Mahape, Navi Mumbai INDIA Tel enquiry@norbar.in norbar TORQUE TOOls PTy ltd Raglan Avenue, Edwardstown, SA 5039 AUSTRALIA Tel + 61 (0) enquiry@norbar.com.au norbar TORQUE TOOls PTE ltd 194 Pandan Loop, #07-20 Pantech Business Hub SINGAPORE Tel singapore@norbar.com.au F mint@mint.hu norbar TORQUE TOOls inc Biltmore Place, Willoughby, Ohio USA Tel inquiry@norbar.us norbar TORQUE TOOls (shanghai) ltd E Building - 5F, No Yishan Road, Minhang District, Shanghai CHINA Tel sales@norbar.com.cn Part number Issue 1 Norbar Torque Tools Ltd 2013
