Energiahatékony erőcsomagok Magas teljesítményű préslégmotorok a magas forgatónyomaték eléréséhez, a legalacsonyabb levegőfelhasználással.

Átírás

1 Energiahatékony erőcsomagok Magas teljesítményű préslégmotorok a magas forgatónyomaték eléréséhez, a legalacsonyabb levegőfelhasználással.

2 Áttekintés Magas teljesítményű préslégmotorok a magas forgatónyomaték eléréséhez, a legalacsonyabb levegő felhasználással. BASIS-Motor Egyszerűen beépíthető bármilyen gyártási környezetbe. ATEX-Motorok Biztonságosan felhasználható robbanásveszélyes környezetben. IP68 vízálló FDA nemesacél motorok Nedves környezetben vagy folyamatos tengervízben történő felhasználásra. Higiénikus környezetbe az élelmiszeriparban és agresszív szerekkel szemben. Légmotor EasyDrive Névleges teljesítmény Levegő-felhasználás 100 U/min értéknél és közepes teljesítménynél Átmérő Magasság PMO Nm 25 L/min 99 mm 50,5 mm PMO Nm 50 L/min 99 mm 65 mm PMO Nm 100 L/min 159 mm 67,5 mm PMO Nm 200 L/min 159 mm 89,5 mm PMO Nm 450 L/min 159 mm 150,5 mm

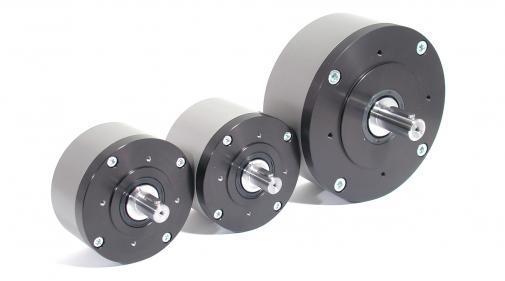

3 BASIS-Motorok Egyszerű beépítéssel bármilyen gyártási környezetbe. A pneumatikus sugaras dugattyúmotorunk felhasználási területe a teljes egészében mechanikus és vízálló felépítése miatt sokoldalú. A sugaras dugattyúelv által hajtómű nélkül, ugyanakkor alacsony levegőfelhasználással képesek ezek a motorok magas forgatónyomaték és lassú fordulatszám elérésére is. A felhasználási területüket tekintve sokkal előnyösebbek az elektromos vagy lamellás motorokkal szemben, sőt az egyetlen ésszerű megoldás. Felhasználási területek Súrlókerekek hajtóműve Balance Systeme Szállítószalagok hajtóműve Bányászati munkagépek; mész, gipsz, beton, cement feldolgozás Csavaros fedelek zárása Húzófeszítés papírgyártás, hajtogató gépek Alacsony levegő-felhasználás Magas forgatónyomaték alacsony fordulatszámnál Nyugalmi helyzetig terhelhető Halk, könnyen kezelhető és hosszú élettartamú IP67 vízálló Keményített bevonatú alumíniumház

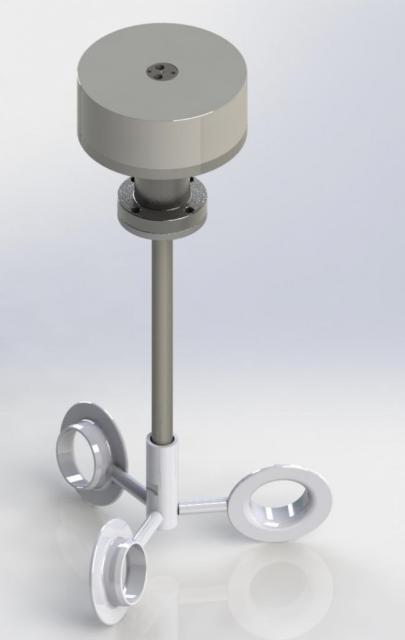

4 ATEX-Keverőmotorok Biztonságosan működő felhasználásra robbanásveszélyes környezetben. Pneumatikus motorjainkat gyakran alkalmazzák lakkok és őrlemények keverésénél. Gondtalan és robbanás biztos kezelést kínálunk teljes működési biztonság mellett. Felhasználási területek Keverők Lakkozástechnika Kémiai berendezések Malmok és őrlőgépek Ömlesztett anyagok szállítóberendezései Kémiai folyamattartályok Festékek, lakkok, ragasztók, töltő- és szigetelőanyagok feldolgozása ATEX-engedély II 2 G/D c T5 100 Olajmentes hajtás Keményített bevonatú alumíniumház földeléssel Különböző tömítéssel rendelhető (szilikonmentes, Viton, acetonálló)

5 Nemesacél motorok Higiénikus felhasználásra, agresszív szerekkel szemben is. A higiénia elsősorban az élelmiszeriparban nagy szerepet játszik. Légmotorjaink gyors, egyszerű tisztításával és az agresszív szerekkel szembeni ellenállásával Ön időt és felesleges folyamatokat takarít meg. Nemesacél motorjainkat két kivitelben gyártjuk, FDA-konform légmotor masszív nemesacél házzal vagy nemesacél köpennyel. Felhasználási területek Élelmiszeripari berendezések csomagoló-berendezések Töltőberendezések, sörfőzdék Pékségek Csokoládékeverő gépek Poros környezetben működő berendezések, pl. lisztpor, őrlemények és ölesztett anyagok szállítóberendezései Tejfeldolgozó gépek Gyógyszeripari berendezések Minden kivitelben IP68 vízálló Különböző tömítéssel rendelhető (szilikonmentes, Viton, acetonálló)

6 IP68 vízálló motorok Nedves környezetben történő felhasználásra. Az Ip68-as szériába tartozó motorjaink extrém körülmények között is abszolút vízállóak. Ezáltal nem csak időszakosan lehetnek folyadékokkal kapcsolatban, hanem tartósan alámeríthetőek. Ugyanez érvényes portartalmú környezetre is. Kétféle IP68-as kivitelben gyártjuk : IP68 alumíniumházban Tengervízálló pneumatikus motor 40 m mélységig FDA-nemesacél motorjaink is IP68 vízállóak. Felhasználási területek fúrószigetek hajóépítés Búvárberendezések Tengervízálló pneumatikus motor Tengervízálló pneumatikus motorunk extrém körülmények között is ellenáll a sósvíz agresszív hatásának és abszolút vízálló marad. IP68 40 m mélységig.

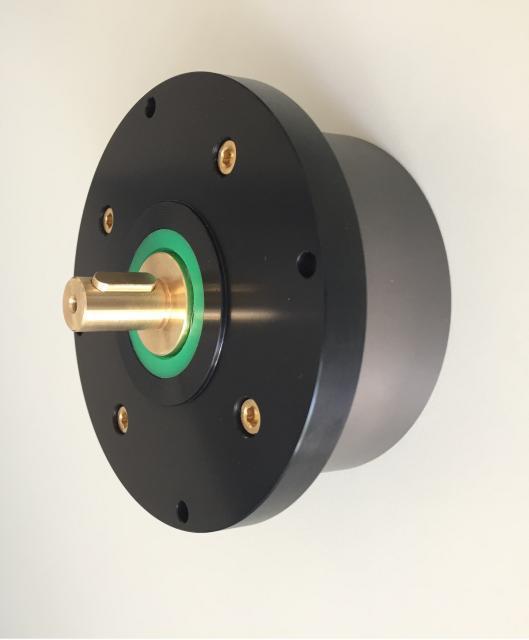

7 Ferritmentes motorok Vastartalom nélkül is robusztus a fejlett technológiai felhasználásokhoz. A ferritmentes motorunkhoz a többi modellünkkel szemben mágnesesség mentes alkatrészeket használunk. A tiszta mechanikai felépítés gondoskodik arról, hogy ne lépjen fel elektromos vagy szenzoros zavaró jel. Így érjük el a ferritmentes, ezáltal a mágneses mező nélküli meghajtást a magas frekvenciásés mágnesrezonanciás felhasználási területeken, a gyógyászati MRTberendezéseknél, az aknakereső gépeknél és a TESLA-alkalmazásnál. Felhasználási területek Gyógyászati MRT-berendezések Aknakereső gépek Magas frekvenciájú felhasználás TESLA Nincs mágneses mező Mágneses alkatrész nélkül Nagy mágneses mezőkben is használható Nincs elektromos és szenzoros zavaró jel

8 Tartozékok Opcionális Kiegészítők A teljes körű gondtalan csomagunk Sokrétű kiegészítőink és lehetőségeink által választékunkat mindenfajta felhasználáshoz ki tudjuk alakítani. Árajánlatot, CAD-adatokat vagy különleges megoldást szeretne? Szívesen segítünk, kérem keressen minket: Telefon: info@conpart.hu Atex-engedély Hajtómű 3:1 9:1 1:2 Fordulatszám szabályozó Szilikonmentes Viton FPM FKM Acetonálló EPDM PTFE Szerelő könyök Szerelő keret levegőcsatlakozó átalakító 45 és 90 os beszereléshez Különböző hajtási tengelyek

9 Technikai adatok max. megengedett axiális terhelés radial dyn. C radial stat. Co max.megengedett radiális terhelés Súly áttétel nélkül súly 3:1 áttétellel súly 9:1 áttétellel súly 1:2 áttétellel PMO N 750 N 400 N 5 Nm 1,10 Kg 2,00 Kg 2,80 Kg 2,10 Kg PMO N 750 N 400 N 5 Nm 1,30 Kg 2,20 Kg 3,00 Kg 2,30 Kg PMO N 1500 N 800 N 10 Nm 3,40 Kg 6,10 Kg 7,90 Kg 5,90 Kg PMO N 1500 N 800 N 10 Nm 4,00 Kg 6,70 Kg 8,50 Kg 6,50 Kg PMO N 1500 N 800 N 10 Nm 6,40 Kg 9,10 Kg 10,90 Kg 8,90 Kg

10 Technikai adatok d 1 d 2 d 3 d 4 d 5 d 6 d 7 d 8 d 9 d 10 d 11 d 12 d 13 d 14 d 15 PMO h6 M 4x12 M 6x0,75x8 M 4x h M 5x5 87 5, PMO h6 M 4x12 M 6x0,75x8 M 4x h M 5x5 87 5, PMO h6 M 6x18 R1/8x9 M 6x h M 5x , PMO h6 M 6x18 R1/8x9 M 6x h M 5x , PMO h6 M 6x18 R1/8x9 M 6x h M 5x , L 1 L 2 L 3 L 4 L 1 VA L 2 VA L 3 VA L 5 L 6 L 7 L 8 L 9 L 10 L 11 L 12 L 13 L 14 PMO , N PMO ,5 69, N PMO , N ,5 PMO , N ,5 PMO , N ,5 L 15 L 16 L 17 L 18 L 19 L 20 L 21 L 22 L 23 L 24 W 1 W 2 W 3 PMO , N PMO , N PMO , N PMO , N PMO , N

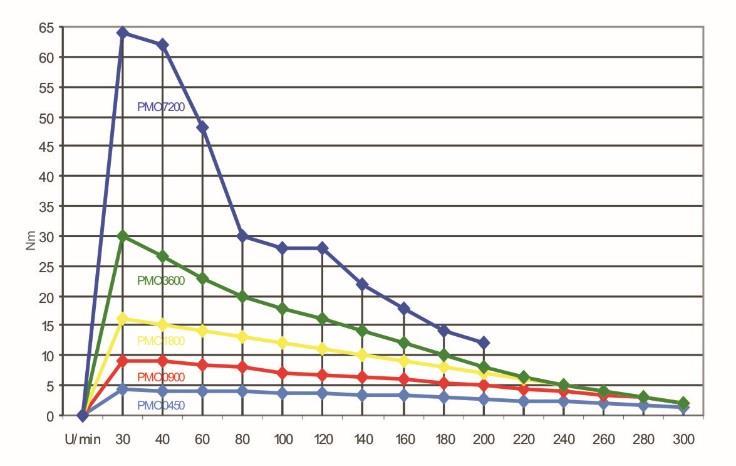

11 Technikai adatok Áttétel nélkül n min n max = 30 U/min = 300 U/min 3 : 1 áttétel n min n max = 10 U/min = 100 U/min 9:1 áttétel n min n max = 3,3 U/min = 33 U/min 1:2 áttétel n min n max = 60 U/min = 600 U/min PMO Nm 2 Nm 12 Nm 6 Nm 36 Nm 18 Nm 2 Nm 1 Nm PMO Nm 3 Nm 24 Nm 9 Nm 72 Nm 27 Nm 4 Nm 1,5 NM PMO Nm 2 Nm 48 Nm 6 Nm 144 Nm 18 Nm 8 Nm 1 Nm PMO Nm 3 Nm 96 Nm 9 Nm 288 Nm 27 Nm 16 Nm 1,5 Nm PMO Nm 6 Nm 194 Nm 19 Nm 576 Nm 54 Nm 32 Nm 3 Nm Méret Áttéttel L 1 3:1 L 2 3:1 L 3 3:1 L 11 3:1 L 1 9:1 L 2 9:1 L 3 9:1 L 11 9:1 PMO PMO PMO PMO PMO

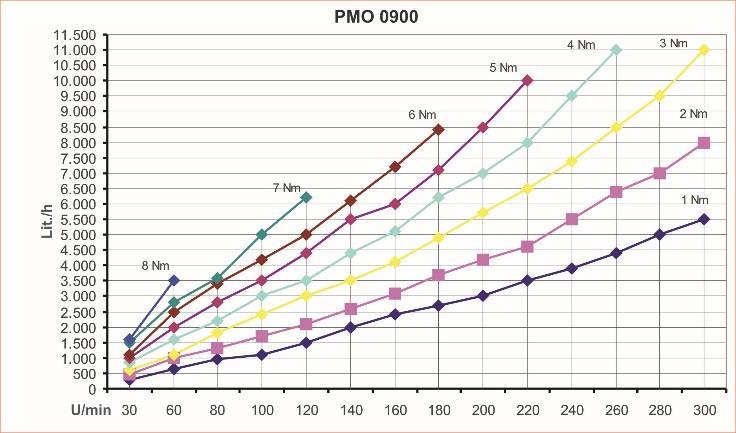

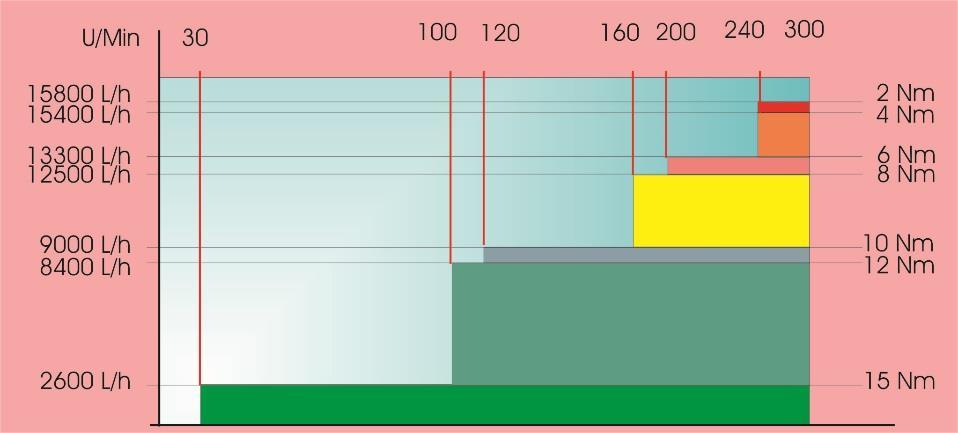

12 Technikai adatok

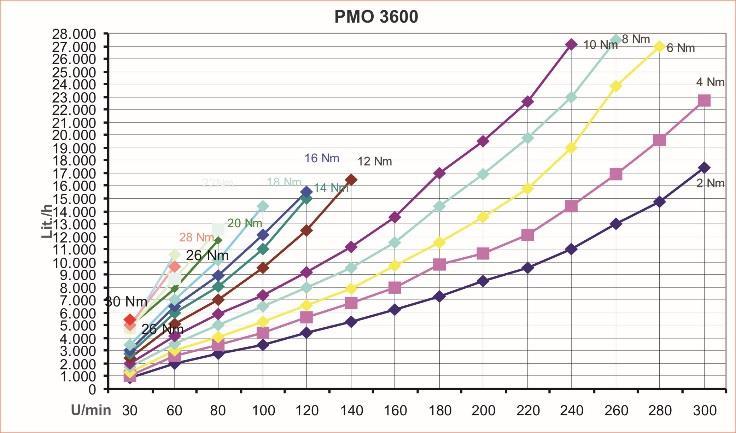

13 Technikai adatok Text

14 PTM mechatronics GmbH további termékei

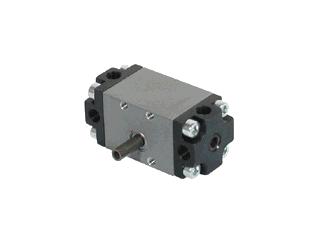

15 Vég nélküli mozgásban Pneumatikus forgómotorok a leghosszabb élettartammal és gondtalan használattal. Pneumatikus forgómotorjaink a precíz kivitelezésnek köszönhetően karbantartás nélkül hosszú élettartammal rendelkeznek. Speciális fogasléces hajtásuk miatt, extrém kicsi méretben is rendkívül magas forgató nyomatékot képesek elérni. Nem igényel karbantartást Pontos középállás opcionálisan Végállás-tompítás opcionálisan Digitális véglekérdezés opcionálisan DA 20 DA 50 DA 200 DA 500 DA 1500 DA 3000 DA 6000 Forgatási szög Súly 50 g 69 g 75 g 100 g 120 g 150 g 250 g 330 g 400 g 800 g 1000 g 1300 g 1560 g 1900 g 2200 g 2700 g 3200 g 4500 g 4600 g 5500 g 7200 g Forgatónyomaték FA CO 20 Ncm 20 N 90 N 50 Ncm 55 N 220 N 200 Ncm 180 N 770 N 500 Ncm 470 N 1900 N 1500 Ncm 550 N 2200 N 3000 Ncm 1000 N 6000 Ncm 5000 N 6550 N N Opcionális Tartozék Pontos középállás Digitális véglekérdezés Végállás-tompítás 1 tengelyvég 2 tengelyvég Hajtási tengely horonnyal és rugóval Hajtási tengely sima Végkapcsoló LED-kijelzővel

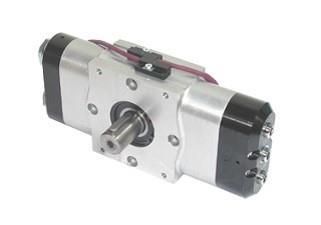

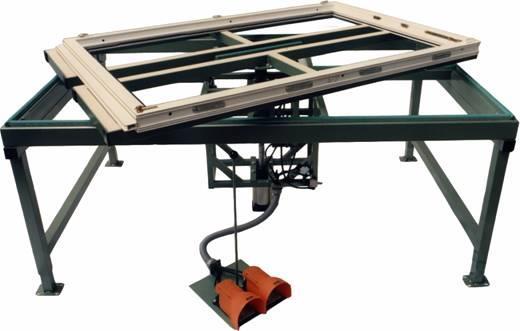

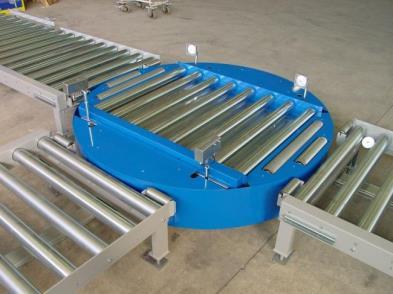

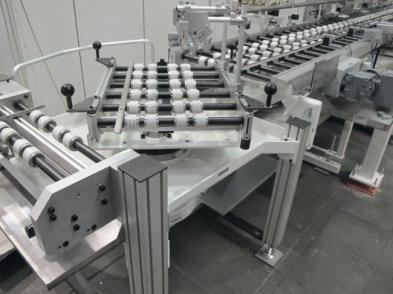

16 Minden ellenőrzés alatt Hydropneumatikus forgómotorok szabályozható sebességgel és tompítással. HPA hydropneumatikus motorjainknál a sebesség és a tompítás a felhasználáshoz egyedileg igazítható. Ezáltal világszerte egyedülálló termékek a piacon. A titok az egyszerű pneumatikus meghajtás és a tiszta sűrített levegő egyesítése, a zárt rendszerben lévő hidraulika olaj tulajdonságainak előnyeivel. Így tudják megbízóink a forgó asztalokat egyszerű pneumatikus módon hajtani és a hidraulika aggregátort megspórolni. Nem igényel karbantartást Szabályozható sebesség Beállítható tompítás HPA 750 HPA 1500 HPA 3000 Forgatási szög Súly 2,5 kg 2,6 kg 2,9 kg 3,4 kg 3,9 kg 4,4 kg 5,8 kg 6,4 kg 6,9 kg Forgatónyomaték FA CO 750 Ncm 1250 N 5000 N 1500 Ncm 1750 N 7000N 3000 Ncm 5000 N 10000N Opcionális Tartozékok Opcionális Digitális véglekérdezés 1 tengelyvég 2 tengelyvég Hajtási tengely horonnyal és rugóval Hajtási tengely üreges tengellyel Végkapcsoló LED-kijelzővel Csatlakozókeret Digitális véglekérdezés
