Tetrix 351 AC/DC AW FW Tetrix 451 AC/DC AW FW Tetrix 551 AC/DC AW FW

Átírás

1 Kezelési- és karbantartási utasítás HU Hegesztőkészülékek és tartozékok Tetrix 351 AC/DC AW FW Tetrix 451 AC/DC AW FW Tetrix 551 AC/DC AW FW A kiegészítő rendszerdokumentációkban leírtakat is figyelembe kell venni!

2 Általános tanácsok VIGYÁZAT Olvassa el a kezelési- és karbantartási utasítást! A kezelési utasítás megismerteti Önnel a gép biztonságos kezelését. Olvassa el a rendszer minden elemének kezelési utasítását! Tartsa be a balesetmegelőzési előírásokat! Az adott országban érvényes idevonatkozó rendelkezéseket tartsa be! A gép kezelőjével tanácsos aláíratni a fenti információk tudomásulvételét! Ha a gép összeszerelésével, üzembe helyezésével, használatával kapcsolatban bármilyen kérdése lenne, forduljon ahhoz a szakkereskedőhöz, akitől a gépet vásárolta vagy hívja az EWM vevőszolgálatát a telefonszámon. A hivatalos kereskedelmi partnereink listája megtalálható a honlapon. A gyártó felelőssége ennek a készüléknek az üzemeltetésével kapcsolatban kizárólag csak annak működőképességére korlátozódik. Minden további felelősség teljesen mindegy, hogy milyen alapon nyugszik nyomatékosan ki van zárva. A felelősségnek ezt a korlátozását a gép üzembe helyezésével a felhasználó elismeri. A kezelési utasításban leírtakat, valamint a gép üzemeltetésének, használatának és karbantartásának módját a gyártó nem tudja felügyelni. A készülék szakszerűtlen összeszerelése anyagi károkat és személyi sérüléseket okozhat. Ezért a gyártó semmiféle felelősséget nem vállal az olyan veszteségért, kárért vagy költségért, amely a készülék hibás összeszerelésének, szakszerűtlen üzemeltetésének valamint hibás használatának vagy karbantartásának következménye, vagy valamilyen módon azzal összefüggésbe hozható. EWM AG, Dr. Günter-Henle-Straße 8, D Mündersbach Ennek a dokumentumnak a szerzői joga a gyártót illeti. A dokumentum, vagy annak részletének másolása csak a gyártó írásos beleegyezésével engedélyezett. A dokumentum tartalma gondosan követve, ellenőrizve és szerkesztve lett, ennek ellenére a változtatások, hibák és tévedések joga fenntartva.

3 Tartalomjegyzék A kezelési- és karbantartási utasítás használata 1 Tartalomjegyzék 1 Tartalomjegyzék Biztonsági előírások A kezelési- és karbantartási utasítás használata Szimbólumok jelentése Általános Szállítás és előkészületek a hegesztéshez Daruzás Üzemeltetési körülmények Működés közben Szállítás és tárolás Rendeltetésszerű használat Alkalmazási terület AWI-hegesztés AWI hegesztőhuzalos hegesztés AWI hideghuzalos hegesztés AVI-activArc-hegesztés spotarc spotmatic Bevontelektródás kézi ívhegesztés (BKI) Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető Érvényes dokumentumok Garancia Szabványmegfelelőségi nyilatkozat Hegesztés fokozottan veszélyes elektromos környezetben Dokumentáció javításhoz (pótalkatrészek és kapcsolási rajzok) Kalibrálás / validálás A gép működésének ismertetése gyors áttekintés Rendszer áttekintés Tetrix 351 AC/DC AW Elölnézet Hátulnézet Tetrix 451, 551 AC/DC AW Elölnézet Hátulnézet Vezérlés - kezelőelemek A hegesztés folyamata Felépítés és funkciók Általános előírások A gép hűtése Testkábel, általános Hegesztőáram-vezetékek elhelyezésére vonatkozó tudnivalók Csatlakoztatás az elektromos hálózathoz Elektromos hálózat Hegesztőpisztoly hűtése Hűtőfolyadékok áttekintése Maximális tömlőcsomag-hosszak Hűtőfolyadék betöltése Védőgáz ellátás Csatlakoztatás AWI-hegesztés AWI-hegesztő- vagy hideghuzalos hegesztés Védőgáz térfogatáramának beállítása Gázteszt Kábelköteg átöblítése funkció AWI hideghuzalos hegesztés Csatlakozási rajz

4 Tartalomjegyzék A kezelési- és karbantartási utasítás használata Megjegyzések A hegesztőgép elhelyezése Közbenső kábelköteg csatlakoztatása AWI hegesztőhuzalos hegesztés Csatlakozási rajz Megjegyzések A hegesztőgép elhelyezése Huzalelőtoló egység Áramforrás hegesztőhuzalos hegesztéshez Közbenső kábelköteg csatlakoztatása Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez Hegesztési feladat kiválasztás a JOB-lista alapján Huzalsebesség beállítási módjának kiválasztása (KORREKTUR / MANUELL) Hegesztőáram és huzalsebesség beállítása A hegesztés folyamata / üzemmódok Jelmagyarázat ütemű üzemmód ütemű üzemmód ütemű üzemmód AWI-hegesztés Hegesztőpisztoly és testkábel csatlakoztatása AVI-pisztoly vezérlőkábelének bekötési változatai A szinergikus AWI-vezérlés elve Szinergikus paraméterbeállítás folyamata Hagyományos paraméterbeállítás folyamata Kezelési mód beállítása (hagyományos / szinergikus) Hegesztési feladat kiválasztása Hegesztőáram beállítása Digitális kijelző Hegesztőáram beállítása (induló-, csökkentett-, krátertöltő- és HOTSTART-áram) EXPERT menüpont (AWI) Hegesztési paraméterek beállítása Ívgyújtási módok Nagyfrekvenciás ívgyújtás Koppintásos ( LIFTARC ) ívgyújtás Automatikus kikapcsolás Gyújtási tulajdonságok optimalizálása tiszta W-elektródhoz Optimális és gyors gömbképződés A hegesztés folyamata / üzemmódok Jelmagyarázat ütemű üzemmód ütemű üzemmód spotarc spotmatic ütemű AVI-hegesztés C-változat Pulzált ívű hegesztés folyamata Pulzált ívű AWI-hegesztés 2-ütemű üzemmódban Pulzált ívű AWI-hegesztés 4-ütemű üzemmódban Pulzálási változatok Pulzálás (termikus pulzálás) KHz-es pulzálás (metallurgiai pulzálás) Pulzáló automatika Pulzált ívű váltóáramú hegesztés ( AC-Pulsen ) Speciális váltóáramú hegesztés ( AC-Spezial ) AVI-activArc-hegesztés AWI-antistick Pisztolyok (kezelési változatok) Pisztoly nyomógombját röviden megnyomni (érintőgombos funkció) Pisztoly kezelési módjának és a FEL-/LE- (UP-/DOWN) sebesség beállítása

5 Tartalomjegyzék A kezelési- és karbantartási utasítás használata Standard AWI-pisztoly (5-pólusú) FEL-/LE ( UP-/DOWN AWI-pisztoly (8-pólusú) Potméteres AWI-pisztoly (8-pólusú) Potméteres AWI-pisztoly konfigurálása RETOX AWI-pisztoly (12-pólusú) A maximálisan betölthető programok számának megadása Ugrás beállítása Bevontelektródás kézi ívhegesztés (BKI) Elektródafogó és testkábel csatlakoztatása Hegesztési feladat kiválasztása A hegesztőáram polaritás átkapcsolása (polaritás csere) Kiválasztás és beállítás Frekvencia és balansz beállítása HOTSTART HOTSTART-áram HOTSTART-idő ARCFORCE ANTISTICK Kézi impulzus ívhegesztés emelkedő helyzetben (PF) Hegesztőprogramok Kiválasztás és beállítás A maximálisan behívható programok számának megadása Példa "Program szinergikus beállítással" Példa "Program hagyományos beállítással" Eszközök hegesztőprogram átváltására Hegesztési feladatok rendszerezése ("Job-Manager") Jelmagyarázat Egy új program (JOB) előállítása ill. másolása Egy rendelkezésre álló program (JOB) betöltése a szabad tárterületről Egy program (JOB) visszaállítása a gyári beállításokra (RESET JOB) as programok visszaállítása a gyári beállításokra (RESET ALL JOBs) JOB-menedzser menüpont változás nélküli elhagyása Távszabályzók RT1 19POL távszabályzó RTG1 19POL kézi távszabályzó RTP1 19POL távszabályzó RTP2 19POL távszabályzó RTP3 spotarc 19POL távszabályzó RT AC 1 19POL távszabályzó RT PWS 1 19POL távszabályzó RTF1 19POL 5 M / RTF2 19POL 5 M pedálos távszabályzó Késleltetett áramfelfutás RTF 1 / RTF 2 pedálos távszabályzóval Egyszerre két oldalról történő hegesztés, szinkronizálási módok Szinkronizálás a hálózaton keresztül (50Hz / 60Hz) Szinkronizálás egy összekötő kábelen keresztül (frekvencia Hz) Csatlakozó aljzatok gépesített hegesztésekhez Csatlakozó aljzat gépesített AWI-hegesztéshez pólusú csatlakozó aljzat távszabályzók számára Hegesztési paraméterek lezárása illetéktelenek elől Csatlakozó aljzatok számítógép számára Készülék konfigurálása menüpont Paraméterek kiválasztása, -módosítása és -elmentése Vezetékellenállás kiegyenlítés Energiatakarékos üzemmód (Standby) Karbantartás, ápolás és hulladékkezelés Karbantartási munkálatok Általános Karbantartási munkák, időközök Napi karbantartási munkák Állapotellenőrzés szemrevételezéssel

6 Tartalomjegyzék A kezelési- és karbantartási utasítás használata Működésellenőrzés Havonta elvégzendő karbantartási munkák Állapotellenőrzés szemrevételezéssel Működésellenőrzés Évente elvégzendő ellenőrzések (üzem közbeni ellenőrzések és vizsgálatok) Elhasználódott készülékek ártalmatlanítása Gyártóműi nyilatkozat végfelhasználóknak Az RoHS előírásainak betartása Hibaelhárítás Ellenőrzőlista üzemzavar elhárításhoz Figyelmeztető üzenetek (Áramforrás) Hibaüzenetek (áramforrás) Hegesztési paraméterek visszaállítása gyári alapértékekre A készülékvezérlés szoftververziójának kijelzése Általános üzemzavarok Csatlakozó aljzat gépesített AWI-hegesztéshez Vízhűtőkör légtelenítése Műszaki adatok Tetrix 351 AC/DC AW Tetrix 451 AC/DC AW Tetrix 551 AC/DC AW Kiegészítők Rendszerelemek Opciók Tetrix 351 AC/DC Tetrix 451, 551 AC/DC Tetrix 351, 451, 551 AC/DC Általános kiegészítők Távszabályzók és csatlakozó kábelek Számítógépes kommunikáció A melléklet JOB-List B melléklet EWM-vállalatcsoport áttekintése

7 Tartalomjegyzék A kezelési- és karbantartási utasítás használata 7

8 Biztonsági előírások A kezelési- és karbantartási utasítás használata 2 Biztonsági előírások 2.1 A kezelési- és karbantartási utasítás használata VESZÉLY Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket szigorúan be kell tartani annak érdekében, hogy a közvetlenül súlyos személyi sérüléseket vagy halálos kimenetelű baleseteket elkerüljük. A veszélyre figyelmeztető matrica tartalmazza a VESZÉLY szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. FIGYELMEZTETÉS Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket szigorúan be kell tartani annak érdekében, hogy egy lehetséges súlyos személyi sérülést vagy halálos kimenetelű balesetet elkerüljünk. A veszélyre figyelmeztető matrica tartalmazza a FIGYELMEZTETÉS szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. VIGYÁZAT Azokra a munka- és üzemi folyamatokra vonatkozik, amelyeket a lehetséges könnyebb sérülések elkerülése érdekében pontosan be kell tartani. A veszélyre figyelmeztető matrica tartalmazza a VIGYÁZAT szót és egy általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. VIGYÁZAT Annak érdekében, hogy elkerüljük a termék károsodását vagy sérülését, a munka- és üzemi folyamatokat pontosan be kell tartani A veszélyre figyelmeztető matrica tartalmazza a VIGYÁZAT szót, de nem tartalmaz általános veszélyre utaló szimbólumot. A veszély típusára az oldal szélén található piktogram utal. Olyan műszaki sajátosság, amit a felhasználónak figyelembe kell venni. Pontokba szedettek azok a kezelési utasítások és felsorolások, amelyek lépésről lépésre megmutatják Önnek, hogy az adott helyzetben mit kell tenni, pl.: Az áramkábel csatlakozóját egy megfelelő ellendarabba bedugni és rögzíteni. 8

9 2.2 Szimbólumok jelentése Szimbólu m Jelentés Biztonsági előírások Szimbólumok jelentése Olyan műszaki sajátosság, amit a felhasználónak figyelembe kell venni. Helyes Helytelen Megnyomni Nem megnyomni Nyomja meg és tartsa lenyomva Forgatni Kapcsolni Készüléket kikapcsolni Készüléket bekapcsolni ENTER ENTER (Belépés a menübe) NAVIGATION NAVIGATION (Lépkedés a menüpontok között) EXIT EXIT (Kilépés a menüből) 4 s Idő beállítása (például: 4 mp.-et várni / megnyomni) Folyamat megszakítása (további beállítások lehetségesek) Szerszám nem szükséges / ne használjon szerszámot Szerszám szükséges / használjon szerszámot 9

10 Biztonsági előírások Általános 2.3 Általános VESZÉLY Áramütés! A hegesztőgépek egyes részei magas feszültségen üzemelnek. Ezeknek a részeknek a megérintése életveszélyes áramütést vagy égési sérüléseket okozhat. Kisebb feszültségű részek érintésétől is megijedhet a dolgozó és ennek következtében balesetet okozhat. A készülék védőburkolatát csak kiképzett szakember veheti le! A gépen a feszültség alatt álló részeket tilos megérinteni! A gép csak kifogástalan állapotú kábelekkel és csatlakozókkal használható! A hegesztőpisztolyt illetve az elektródafogót mindig a munkadarabtól elszigetelten kell letenni! Viseljen száraz védőruházatot! 4 percet várni, amíg a kondenzátorok elvesztik töltöttségüket! Elektromágneses mezők! A hegesztőgép használata közben olyan elektromos vagy elektromágneses mezők keletkezhetnek, amelyek más elektromos készülékek (pl. számítógépek, CNC-vezérlésű gépek, telekommunikációs vezetékek, hálózati- és jelzővezetékek, szívritmus szabályozók) működését befolyásolhatják. A karbantartásra vonatkozó előírásokat be kell tartani > lásd fejezet 6! A munka- és testkábelt lehetőleg egyenesen lefektetni! A sugárzásra érzékeny készülékeket és berendezéseket megfelelően leárnyékolni! A szívritmus-szabályzók működését zavarhatja (szükség esetén kérje ki orvosa véleményét). Tilos mindenféle szakszerűtlen átalakítás vagy javítás! A sérülések és a készülék meghibásodásának elkerülése érdekében a készüléken bármiféle átalakítást vagy javítást csak arra kiképzett szakember végezhet! Szakszerűtlen javítás vagy átalakítás a garancia elvesztésével jár! Javítás igénye esetén kérje kiképzett szakember (EWM szakszerviz) segítségét! FIGYELMEZTETÉS Balesetveszély a biztonsági előírások figyelmen kívül hagyása miatt! A biztonsági előírások figyelmen kívül hagyása életveszélyes lehet! Figyelmesen el kell olvasni ennek a kezelési utasításnak a biztonsági előírásokat tartalmazó részét! Az adott országban érvényes balesetmegelőzési előírásokat be kell tartani! A munkaterületen tartózkodó más személyeket is figyelmeztetni kell az előírások betartására! Az ívsugárzás vagy a forró munkadarabok sérülést okozhatnak! Az ívsugárzás a bőr és a szem károsodását okozhatja. A forró munkadarabok megérintése vagy a szétrepülő szikrák égési sérüléseket idézhetnek elő. Megfelelő védelmet nyújtó hegesztőpajzsot, ill. hegesztő sisakot (alkalmazástól függő) kell viselni! Az adott országban érvényes munkavédelmi előírásoknak megfelelő egyéni védőeszközöket (pl. száraz védőöltözet, hegesztőpajzs, védőkesztyű, stb.) kell viselni! A hegesztés környezetében tartózkodókat védőfüggönnyel vagy védőfallal kell védeni a sugárzástól és az ívfénytől! 10

11 Biztonsági előírások Általános FIGYELMEZTETÉS Robbanásveszély! Látszólag veszélytelen anyagok zárt térben a felmelegedés hatására túlnyomást hozhatnak létre. A munkaterületen található éghető vagy robbanásveszélyes anyagokat tartalmazó tartályokat el kell távolítani! Robbanásveszélyes folyadékokat, porokat vagy gázokat tilos hegesztéssel vagy vágással felmelegíteni! Füst és gázok! A hegesztés során keletkező füst és gázok belégzése légszomjat illetve mérgezést okozhat! Továbbá az oldószerek gőzeiből (klórozott szénhidrogének) a hegesztőív által keltett ultraibolya sugárzás hatására mérgező foszgén keletkezhet! Bőséges mennyiségű frisslevegőt kell biztosítani! Az oldószerek gőzeit a hegesztőív sugárzási terétől távol kell tartani! Szükség esetén megfelelő légzésvédelmi eszközt kell viselni! Tűzveszély! A hegesztés során keletkező magas hőmérséklet, szétrepülő szikrák, izzó alkatrészek és a forró salak tüzet okozhatnak. A kóbor hegesztőáram szintén tüzet idézhet elő! Ügyelni kell arra, hogy ne alakulhasson ki tűzgóc a munkaterületen! Hegesztés közben ne tartson magánál könnyen gyulladó anyagokat (pl. gyufát vagy öngyújtót)! Biztosítani kell, hogy egy megfelelő tűzoltóeszköz rendelkezésre álljon a munkahely közelében! Hegesztés előtt a munkadarabról gondosan el kell távolítani az éghető anyagok maradékát. A meghegesztett munkadarabon további műveleteket csak annak lehűlése után szabad végezni. Ügyelni kell arra, hogy a forró munkadarab ne érintkezzen gyúlékony anyagokkal! Ügyelni kell arra, hogy a munka- és testkábel csatlakoztatása előírás szerinti legyen! Veszély több áramforrás összekapcsolása esetén! Amennyiben több áramforrást párhuzamosan vagy sorba össze kell kapcsolni, az csak szakember segítségével, a gyártó által javasoltaknak megfelelően történhet. A berendezéseket az ívhegesztési munkákhoz csak ellenőrzés után szabad engedélyezni, annak biztosítására, hogy a megengedett üresjárati feszültség nem legyen túllépve. A készülék csatlakoztatását kizárólag szakemberrel végeztesse! Az egyes áramforrások üzemen kívül helyezésekor az összes hálózati- és hegesztőáram vezetéket megbízható módon a teljes hegesztőrendszerről le kell választani. (Visszatáplálás általi veszély!) Ne kapcsoljon össze pólusváltó kapcsolóval ellátott hegesztőgépeket (PWS-sorozat) vagy váltóáramú hegesztéshez való készülékeket (AC), mert egy egyszerű kezelési hiba miatt az ívfeszültségek meg nem engedhető módon összeadódhatnak. VIGYÁZAT Zajterhelés! A 70 dba-nél nagyobb zaj tartós halláskárosodást okozhat! Munkavégzés közben megfelelő hallásvédő eszközt kell viselni! A munkaterületen tartózkodó más személyeknek is megfelelő hallásvédő eszközt kell viselni! 11

12 Biztonsági előírások Általános VIGYÁZAT Az üzemeltető kötelezettségei! A készülék használata során a vonatkozó nemzeti előírásokat és törvényeket be kell tartani! A (89/391/EWG) irányelv nemzeti változata, valamint a hozzá tartozó egyedi irányelvek. Különösen a (89/655/EWG) irányelv a munkavállalóknak a munkaeszközökkel történő munkavégzése közben minimálisan betartandó biztonsági- és egészségvédelmi előírások. Az adott országban érvényes munkavédelmi és balesetmegelőzési előírások. Készülékek előállítása és üzemeltetése az IEC előírásainak megfelelően. A felhasználó biztonságtudatos munkavégzését rendszeres időközönként ellenőrizni kell. Készülékek rendszeres felülvizsgálata az IEC szerint. A nem eredeti gyári alkatrészek használatából eredő károkra nem vonatkozik a gyártóművi garancia! Kizárólag a szállítási programunkban megtalálható eredeti gyári alkatrészeket és kiegészítőket (áramforrás, hegesztőpisztoly, elektródafogó, távszabályzó, alkatrész, kopóalkatrész, stb.) használjon! A kiegészítőket az áramforráshoz csak annak kikapcsolt állapotában szabad csatlakoztatni! A készülék meghibásodása kóboráramok miatt! A kóboráramok tönkre tehetik a védővezetéket, a készülékek és elektromos berendezések meghibásodását okozhatják, az alkatrészek túlmelegedéséhez vezethetnek, és ezáltal tüzet okozhatnak. Ügyelni kell arra, hogy a hegesztőáram-kábelek mindig megfelelően legyenek elhelyezve, állapotukat rendszeresen ellenőrizni kell. Ügyelni kell arra, hogy a testkábel megfelelően legyen rögzítve a munkadarabon! Az áramforrás összes elektromosan vezető részét (pl. burkolat, szállítókocsi, emelőszerkezet, stb.) elektromosan elszigetelten elhelyezni, rögzíteni vagy felakasztani! Más elektromos eszközt (pl. fúrógép, sarokköszörű, stb.) tilos az áramforrásra, a szállítókocsira vagy az emelőszerkezetre szigeteletlenül ráhelyezni! A használaton kívüli hegesztőpisztolyt és elektródafogót mindig elszigetelten kell letenni! Csatlakoztatás az elektromos hálózathoz Követelmények a nyílt elektromos táphálózatra történő csatlakoztatásra vonatkozóan A nagyteljesítményű készülékek áramfelvételükkel befolyásolhatják a hálózati feszültség minőségét. Egyes készüléktípusok esetében ezért korlátokat állíthatnak fel annak csatlakoztatására vagy követelményeket határozhatnak meg a nyílt hálózatra történő csatlakozási pontnál (közös csatlakozási pont) a lehetséges maximális vonalimpedanciára vagy a szükséges minimális teljesítménykapacitásra vonatkozóan, rámutatva a készülék műszaki adataira is. A felelősség ilyen esetekben az üzemeltetőt vagy a készülék kezelőjét terheli. Szükség esetén megbeszélés keretében kell megállapodni az áramszolgáltatóval, hogy az adott készülék biztonságosan csatlakoztatható-e az elektromos hálózatra. 12

13 Biztonsági előírások Általános VIGYÁZAT Készülékek osztályozása az elektromágneses összeférhetőség szempontjából Az IEC szerint a hegesztőgépeket elektromágneses összeférhetőség tekintetében két osztályba sorolják > lásd fejezet 8: Az A osztályba tartozó készülékeket nem lakott területen történő használatra tervezték, ahol a készülék működtetéséhez szülséges villamos energia a nyitott kisfeszültségű hálózatról biztosítható. Az A osztályba tartozó készülékek esetében nehézséget jelenthet az elektromágneses összeférhetőségre vonatkozó előírások betartása ezeken a területeken, a teljesítménnyel kapcsolatban és a sugárzásra vonatkozóan egyaránt. A B osztályba tartozó készülékek megfelelnek a lakott területekre és ipari területekre vonatkozó elektromágneses összeférhetőség előírásainak, beleértve a lakossági nyílt kisfeszültségű hálózatra történő csatlakoztatásra vonatkozó követelményeket is. Elhelyezés és üzemeltetés Ívhegesztő berendezések használata bizonyos esetekben elektromágneses zavarokat idézhet elő annak ellenére, hogy egyetlen készülék sem lépi túl a szabvány által meghatározott emissziós határértéket. A hegesztés során fellépő zavarokért a felhasználó a felelős. A lehetséges elektromágneses problémák értékeléséhez a felhasználónak a következőket kell figyelembe venni: (lásd még EN A melléklet) hálózati-, vezérlő-, jel- és telekommunikációs hálózatok rádió- és televíziókészülékek számítógépek és egyéb vezérlőberendezések biztonsági berendezések közelben tartózkodó személyek egészsége, különös tekintettel arra, ha valaki közülük szívritmus-szabályozót vagy hallásjavító készüléket használ kalibráló- és mérőeszközök a közelben található egyéb berendezések zavartűrése napszak, amikor a hegesztést el kell végezni Javaslatok a zavarkibocsátások csökkentésére: Hálózati csatlakozó, pl. kiegészítő hálózati szűrő vagy árnyékolás fémcsővel Ívhegesztő berendezés rendszeres karbantartása Hegesztőkábeleket a lehető legrövidebbre megválasztani és szorosan egymás mellé lefektetni a padlón Feszültség-kiegyenlítés Munkadarab leföldelése. Abban az esetben, ha nincs lehetőség a munkadarab közvetlen leföldelésére, az összekötést egy megfelelő kondenzátor közbeiktatásával kell megvalósítani. A közelben található egyéb berendezések- vagy a teljes hegesztőberendezés leárnyékolása 13

14 Biztonsági előírások Szállítás és előkészületek a hegesztéshez 2.4 Szállítás és előkészületek a hegesztéshez FIGYELMEZTETÉS Gázpalackok nem előírás szerinti szállítása illetve tárolása! A gázpalackok nem előírás szerinti tárolása illetve szállítása súlyos, akár halálos kimenetelű balesetet is okozhat. A gázforgalmazó utasításait és a gázpalackok szállítására és tárolására vonatkozó előírásokat maradéktalanul be kell tartani! A gázpalackot egy arra kialakított vízszintes lapra állítani, és lánccal biztosítani kell feldőlés ellen! Meg kell akadályozni a védőgázpalack túlmelegedését! VIGYÁZAT Eldőlés veszélye! Munkavégzés közben vagy a készülék elhelyezésénél az eldőlhet, személyi sérülést okozhat vagy megrongálódhat. A készülék (az IEC szabványnak megfelelően) maximum 10 -os lejtőn biztosított eldőlés ellen. Munkavégzés vagy szállítás közben a készüléket egy stabil vízszintes felületre kell elhelyezni! A részegységeket megfelelő módon kell rögzíteni! Sérülések a nem megfelelő leválasztás következtében! Szállítás közben a nem megfelelően leválasztott készülékek (hálózati csatlakozókábelek, vezérlőkábelek, stb.) sérüléseket okozhatnak (pl. az elektromos hálózatra csatlakoztatott gép kapcsolója átbillenhet és személyi sérülést okozhat)! A készüléket megfelelően le kell választani (csatlakozót kihúzni az aljzatból)! VIGYÁZAT A készülék károsodása a nem vízszintes helyzetben történő használat következtében! A készüléket vízszintes helyzetben történő használatra tervezték! Ha a készüléket nem a megengedett (vízszintes) helyzetben használják, akkor az károsodhat. A készüléket kizárólag vízszintes helyzetben szabad szállítani és üzemeltetni! 14

15 Biztonsági előírások Szállítás és előkészületek a hegesztéshez Daruzás VESZÉLY Sérülésveszély daruzáskor! A hegesztőhuzalos kivitelű hegesztőrendszer (készüléktartóval a huzalelőtoló készülékhez és a hegesztőhuzal áramforráshoz) nem daruzható! A hegesztőhuzalos kivitelű hegesztőrendszert ne emelje daruval! FIGYELMEZTETÉS Sérülésveszély daruzáskor! Daruzáskor a leeső készülékek vagy a részegységek súlyos személyi sérüléseket okozhatnak! Megfelelő darukomponensek nélkül tilos egyszerre több olyan rendszerkomponenst daruzni, mint pl. áramforrás, huzalelőtoló készülék vagy hűtőkészülék. Valamennyi rendszerkomponenst külön kell daruzni! Az összes ellátóvezetéket és tartozék részegységet a daruzás előtt el kell távolítani (pl. tömlőcsomagot, huzaltekercset, védőgázpalackot, szerszámosládát, huzalelőtoló készüléket, távvezérlőt stb.)! A házburkolatokat, ill. a védőfedeleket a daruzás előtt szabályosan be kell zárni és le kell reteszelni! Szabályos pozíciójú, megfelelő számú és megfelelően méretezett teherfelvevő eszközt használjon! Vegye figyelembe a daruzási elvet (lásd az ábrán) Emelőszemes készülékek esetén: Az összes emelőszemen mindig egyszerre kell daruzni! Kiegészítőleg felszerelt daruállványok, stb. esetén: Mindig legalább két, egymástól a lehető legtávolabbra lévő teherfelvevő pontot használjon - vegye figyelembe az opció leírását. Kerülje a hirtelen mozdulatot! Gondoskodjon róla, hogy a tehereloszlás azonos legyen! Kizárólag azonos hosszúságú szemes láncot vagy kötélfüggesztéket használjon! Maradjon a készülék alatti veszélyzónán kívül! Daru-elv Vegye figyelembe az adott ország helyben érvényes, a munkabiztonságra és balesetmegelőzésre vonatkozó előírásait! Nem megfelelő emelőszemek okozta sérülésveszély! Az emelőszemek szakszerűtlen használata, vagy nem megfelelő emelőszemek használata miatt a leeső készülékek vagy részegységek súlyos személyi sérülést okozhatnak! Az emelőszemeknek teljesen becsavartaknak kell lenniük! Az emelőszemeknek a felfekvési felületen simán és teljes felületűen fel kell feküdniük! Használat előtt ellenőrizze az emelőszemek szoros illeszkedését és eseteges sérüléseit (korrózió, deformáció)! A sérült emelőszemeket ne használja tovább és ne csavarozza be! Kerülje az emelőszem oldalsó terhelését! 15

16 Biztonsági előírások Szállítás és előkészületek a hegesztéshez Üzemeltetési körülmények VIGYÁZAT A készülék elhelyezése! A készüléket kizárólag egy megfelelő teherbírású és vízszintes felületre (IP 23 szerinti szabadban történő munkavégzésnél is) szabad letenni és üzemeltetni! Biztosítani kell egy csúszásmentes sima felületet a készülék számára, és gondoskodni kell a munkahely megfelelő megvilágításáról. Mindenkor biztosítani kell a készülék biztonságos kezelését. VIGYÁZAT Készülék károsodása a túlzott mértékű elszennyeződés következtében! A készülék károsodását okozhatja, ha a környezeti levegő a szokásosnál lényegesen több port, savakat, korrozív gázokat, ill. anyagokat tartalmaz. Meg kell akadályozni, hogy túl nagy füst, gőz, olajpára vagy köszörülésből származó por legyen a készülék környezetében! Meg kell akadályozni, hogy sótartalmú levegő (tengeri levegő) legyen a készülék környezetében! Nem megengedett környezeti feltételek! A készülék nem megfelelő hűtése teljesítménycsökkenést okoz, és a gép károsodásához vezethet. Biztosítani kell az előírt környezeti feltételeket! A hűtőlevegő be- és kiáramlására szolgáló nyílásokat szabadon kell hagyni! A készülék körül minimum 0,5 m-es szabad távolságot kell tartani! Működés közben Környezeti levegő hőmérséklete: -25 C +40 C között, relatív páratartalma: max. 50% 40 C-on max. 90% 20 C-on Szállítás és tárolás Zárt térben történő tárolás közben a környezeti levegő hőmérséklete: -30 C +70 C Levegő relatív páratartalma maximum 90% 20 C-on 16

17 Rendeltetésszerű használat Alkalmazási terület 3 Rendeltetésszerű használat 3.1 Alkalmazási terület FIGYELMEZTETÉS Veszélyek a nem rendeltetésszerű használat következtében! Ez a készülék a technika mai színvonalának megfelelően a vonatkozó szabványok és előírások figyelembe vételével készült. Nem rendeltetésszerű használatával veszélyes lehet személyekre, állatokra és más tárgyakra. Az ebből eredő károkért a gyártó semmiféle felelősséget nem vállal át! A készüléket csak rendeltetésszerűen szabad használni, és csak arra kiképzett szakember kezelheti! A készüléket tilos szakszerűtlenül átépíteni vagy átalakítani! AWI-hegesztés Egyen- vagy váltóáramú AWI-hegesztés. Választható érintés nélküli nagyfrekvenciás ívgyújtás, vagy koppintásos ( Liftarc ) ívgyújtás AWI hegesztőhuzalos hegesztés A WIG hegesztőhuzalos berendezés technikája az AWI hideghuzalos hegesztési technikán alapul. Egy előtoló rendszer továbbítja a huzal formájú hozaganyagot, aminek szabad vége az áramátadó és a hegfürdő érintkezési pontja között a fűtési ellenállás miatt felhevül. A fűtési ellenállás létrejöttéhez egy második áramforrásra is szükség van. Ennek a másodlagos áramköre zárul a huzal állandó hegfürdővel való érintkezése miatt. A huzal-előmelegítés a kiválasztott hegesztőáramon keresztül egy további területen vezérelhető. A huzal előmelegítése miatt csökken a huzal megolvasztásához a hegfürdőtől elvont energiamennyiség. Ezáltal jelentősen nagyobb mennyiségű hozaganyag használható fel, nagyobb sebesség, valamit ezáltal kisebb fajlagos hőbevitel mellett AWI hideghuzalos hegesztés A hideghuzalos hegesztés az AWI-hegesztés egyik fajtája, mechanikusan hozzáadagolt hegesztési segédanyaggal. Ennél az eljárásnál egy hideg hegesztőhuzal olvad meg, áram felhasználása nélkül, egy volfrám elektróda ívfényében AVI-activArc-hegesztés Az EWM-activArc-eljárás a rendkívül dinamikus szabályozó rendszernek köszönhetően biztosítja azt, hogy hegesztés közben a W-elektród és a hegfürdő távolságának változása (pl. kézi hegesztésnél) ellenére a munkadarabba bevitt energia közel állandó maradjon. Ha pl. a W-elektród közelebb kerül a hegfürdőhöz, akkor a csökkenő ívfeszültségből eredő kisebb hőbevitelt úgy kompenzálja a rendszer, hogy megnöveli a hegesztőáramot (A/V), és fordítva. Mindez megnehezíti a W-elektródnak a hegömledékbe történő beleragadását, ill. csökkenti a hegömledéknek volframmal történő szennyeződését. Ez különösen előnyös pl. fűző- és pontvarratoknál! spotarc Az eljárás acélból vagy CrNi ötvözetből készült, max. 2,5 mm vastagságú lemezek fűző hegesztéséhez vagy összekötő hegesztéséhez használható. Különböző lemezek is egymáshoz hegeszthetők. Az egyoldali alkalmazás révén a lemezek üreges profilokra, kör vagy négyszög keresztmetszetű csövekre is ráhegeszthetők. Ívfényes ponthegesztés esetén az ívfény átolvasztja a felső lemezt, és ráolvasztja az alsóra. Így olyan lapos, finom ponthegesztés keletkezik, amely a látszó tartományban semmilyen vagy csak nagyon kevés utómegmunkálást igényel spotmatic A spotarc üzemmóddal ellentétben az ívfény itt nem a pisztoly nyomógomb szokásos megnyomásával, hanem a volfram elektróda munkadarabra történő rövid felhelyezésével indítható. A pisztoly nyomógomb a hegesztési folyamat engedélyezésére szolgál Bevontelektródás kézi ívhegesztés (BKI) Bevontelektródás kézi ívhegesztés vagy rövidítve BKI-hegesztés. Az jellemzi, hogy az ív egy leolvadó elektróda és a hegömledék között ég. A környezeti levegőtől való védelmet az elektróda bevonata biztosítja. 17

18 Rendeltetésszerű használat Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető 3.2 Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető AWI-hegesztőhuzal AWI-hideghuzal Tetrix Tetrix drive 4L Tetrix 270 hotwire TIG 450W KDK TIG 450W HW nem lehetséges lehetséges 3.3 Érvényes dokumentumok Garancia Bővebb információ található a mellékelt "Warranty registration" prospektusban, valamint a garanciáról, karbantartásról és ellenőrzésről szóló tájékoztatónkban a oldalon! Szabványmegfelelőségi nyilatkozat Az ezzel a jellel megjelölt készülék koncepciójában és felépítésében megfelel az alábbi európai uniós irányelveknek: EG-irányelvek kisfeszültségekre (2006/95/EG) EG-EMV-irányelvek (2004/108/EG) Ez a nyilatkozat elveszti érvényességét, ha a készüléken szabálytalan változtatást- vagy szakszerűtlen javítást végeznek, nem végzik el az előírt határidőben az Időszakos felülvizsgálatot és/vagy olyan átalakítást végeznek, amelyhez az EWM nem adott előzetesen írásos hozzájárulást. Minden egyes készülék mellé adunk egy speciálisan az adott készülékre vonatkozó szabványmegfelelőségi nyilatkozatot Hegesztés fokozottan veszélyes elektromos környezetben A készülék megfelel az IEC / DIN EN és VDE 0544 előírásoknak és szabványoknak, ezért elektromosan fokozottan veszélyes helyeken is használható Dokumentáció javításhoz (pótalkatrészek és kapcsolási rajzok) VESZÉLY Tilos mindenféle szakszerűtlen átalakítás vagy javítás! A sérülések és a készülék meghibásodásának elkerülése érdekében a készüléken bármiféle átalakítást vagy javítást csak arra kiképzett szakember végezhet! Szakszerűtlen javítás vagy átalakítás a garancia elvesztésével jár! Javítás igénye esetén kérje kiképzett szakember (EWM szakszerviz) segítségét! A kapcsolási rajzok eredetileg a készülék belsejében is megtalálhatóak. Tartalék alkatrészek a területileg illetékes EWM-képviseleten keresztül rendelhetők Kalibrálás / validálás Igazoljuk, hogy ezt a készüléket az érvényes szabványoknak megfelelően IEC/EN 60974, ISO/EN 17662, EN kalibrált mérőeszközökkel ellenőrizték, és a készülék betartja a megengedett tűréseket. Ajánlott kalibrálási időszak: 12 havonta. 18

19 A gép működésének ismertetése gyors áttekintés Rendszer áttekintés 4 A gép működésének ismertetése gyors áttekintés 4.1 Rendszer áttekintés A jelen útmutatóban ismertetett készülék, ahogy az ábrán látható, a hegesztőrendszerbe van integrálva. Poz. Jel Leírás 0 1 Huzalelőtoló Ábra Áramforrás (WIG) Vegye figyelembe a kiegészítő rendszerdokumentumokat is! 3 Áramforrás (AWI-hegesztőhuzal) Vegye figyelembe a kiegészítő rendszerdokumentumokat is! 19

20 A gép működésének ismertetése gyors áttekintés Tetrix 351 AC/DC AW 4.2 Tetrix 351 AC/DC AW 4.3 Elölnézet Ábra

21 A gép működésének ismertetése gyors áttekintés Elölnézet Poz. Jel Leírás 0 1 Emelőszem 2 Főkapcsoló, készülék BE/KI 3 Hegesztőgép vezérlése > lásd fejezet Fogantyú 5 Vízszivattyú kismegszakítója nyomógomb A kioldott kismegszakítót a nyomógomb megnyomásával lehet visszakapcsolni. 6 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 7 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 8 Kerekek, elforduló 9 Hűtőfolyadék tartály 10 Hűtőfolyadék-tartály zárósapka 11 Csatlakozóaljzat, 8-pólusú / 12-pólusú (változófüggő) 8-pólusú: AWI Up/Down- vagy potméteres pisztoly vezérlőkábel 12-pólusú: AWI Up/Down pisztoly vezérlőkábel LED-kijelzővel (opció) 12 Csatlakozó aljzat, 5-pólusú Standard AVI-pisztoly vezérlőkábelének csatlakoztatására 13 Menetes csatlakozó (G¼ ), hegesztőáram - AWI-pisztoly védőgáz csatlakozó (sárga zárósapkával) 14 Csatlakozó hüvely, hegesztőáram - AWI-pisztoly csatlakoztatására 15 Csatlakozó hüvely, hegesztőáram + Testkábel csatlakoztatására 16 Kulcsos kapcsoló a beállítások védelme érdekében 1 -es állás > Változtatás lehetséges, 0 -s állás > Változtatás nem lehetséges. > lásd fejezet Csatlakozó aljzat, 19 pólusú Távszabályzók csatlakoztatására 18 Csatlakozó hüvely, hegesztőáram - Elektródafogó csatlakoztatására 19 Nyílások hűtőlevegő beáramlására 20 Üzemkész állapot jelzőlámpa Akkor világít, ha a készülék üzemkész állapotban van 21 Készüléktartó rendszerelemekhez kizárólag hegesztőhuzalos kivitel 21

22 A gép működésének ismertetése gyors áttekintés Hátulnézet 4.4 Hátulnézet Ábra

23 A gép működésének ismertetése gyors áttekintés Hátulnézet Poz. Jel Leírás 0 1 Közbenső kábelköteg tehermentesítője 2 Biztonsági elemek gázpalack rögzítésére (gurtni / lánc) 3 Hálózati csatlakozókábel > lásd fejezet Menetes csatlakozó G¼" Védőgáz csatlakozó, nyomáscsökkentőtől 5 Csatlakozódugasz (AWI-hegesztőhuzal) Hegesztőáram, teljesítmény mínusz 6 Hegesztőáram + csatlakozóaljzat Kapcsolat az AWI-áramforrás hegesztőhuzal alkalmazásához 7 Csatlakozó aljzat (WIG) Hegesztőáram, teljesítmény mínusz 8 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 9 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 10 hotwire A hegesztőhuzal áramforrás vezérlőkábelének csatlakoztatása Kapcsolat a hegesztőhuzal áramforráshoz, 4-pólusú 11 X2 Csatlakozó aljzat (28-pólusú) Vezérlőkábel 12 Nyomógomb, biztonsági kismegszakító Huzalelőtoló motor tápfeszültségének kikapcsolásával A kismegszakító visszakapcsolásához a nyomógombot benyomni 13 Hegesztőhuzal áramforrás hálózati csatlakozás Hegesztőhuzal áramforrás feszültségellátása 14 Választókapcsoló, ívgyújtási mód > lásd fejezet = koppintásos ( LIFTARC ) ívgyújtás = nagyfrekvenciás ívgyújtás pólusú csatlakozó aljzat (analóg) gépesített alkalmazások számára > lásd fejezet PC csatlakozó aljzat, soros (D-Sub csatlakozó aljzat, 9 pólusú) 17 Csatlakozó aljzat, 7-pólusú (digitális) Digitális kiegészítő elemek (dokumentációs interfész, robotinterfész vagy távszabályzó, stb.) csatlakoztatására 18 Nyílások hűtőlevegő kiáramlására 19 Gázpalack tartó 20 Kerekek, nem elforduló 23

24 A gép működésének ismertetése gyors áttekintés Tetrix 451, 551 AC/DC AW 4.5 Tetrix 451, 551 AC/DC AW 4.6 Elölnézet Ábra

25 A gép működésének ismertetése gyors áttekintés Elölnézet Poz. Jel Leírás 0 1 Emelőszem 2 Főkapcsoló, készülék BE/KI 3 Hegesztőgép vezérlése > lásd fejezet Fogantyú 5 Vízszivattyú kismegszakítója nyomógomb A kioldott kismegszakítót a nyomógomb megnyomásával lehet visszakapcsolni. 6 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 7 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 8 Kerekek, elforduló 9 Hűtőfolyadék tartály 10 Hűtőfolyadék-tartály zárósapka 11 Csatlakozóaljzat, 8-pólusú / 12-pólusú (változófüggő) 8-pólusú: AWI Up/Down- vagy potméteres pisztoly vezérlőkábel 12-pólusú: AWI Up/Down pisztoly vezérlőkábel LED-kijelzővel (opció) 12 Csatlakozó aljzat, 5-pólusú Standard AVI-pisztoly vezérlőkábelének csatlakoztatására 13 Menetes csatlakozó G¼, hegesztőáram - ( DC- polaritásnál) AWI-pisztoly védőgáz csatlakozó (sárga zárósapkával) 14 Csatlakozó hüvely, hegesztőáram - ( DC- polaritásnál) AWI-pisztoly csatlakoztatására 15 Csatlakozó hüvely, hegesztőáram + ( DC- polaritásnál) Testkábel csatlakoztatására 16 Kulcsos kapcsoló a beállítások védelme érdekében 1 -es állás > Változtatás lehetséges, 0 -s állás > Változtatás nem lehetséges. > lásd fejezet Csatlakozó aljzat, 19 pólusú Távszabályzók csatlakoztatására 18 Csatlakozó hüvely, hegesztőáram - ( DC- polaritásnál) Elektródafogó csatlakoztatására 19 Nyílások hűtőlevegő beáramlására 20 Üzemkész állapot jelzőlámpa Akkor világít, ha a készülék üzemkész állapotban van 25

26 A gép működésének ismertetése gyors áttekintés Hátulnézet 4.7 Hátulnézet Ábra

27 A gép működésének ismertetése gyors áttekintés Hátulnézet Poz. Jel Leírás 0 1 Közbenső kábelköteg tehermentesítője 2 Biztonsági elemek gázpalack rögzítésére (gurtni / lánc) 3 Hálózati csatlakozókábel > lásd fejezet Menetes csatlakozó G¼" Védőgáz csatlakozó, nyomáscsökkentőtől 5 Csatlakozódugasz (AWI-hegesztőhuzal) Hegesztőáram, teljesítmény mínusz 6 Hegesztőáram + csatlakozóaljzat Kapcsolat az AWI-áramforrás hegesztőhuzal alkalmazásához 7 Csatlakozó aljzat (WIG) Hegesztőáram, teljesítmény mínusz 8 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 9 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 10 hotwire A hegesztőhuzal áramforrás vezérlőkábelének csatlakoztatása Kapcsolat a hegesztőhuzal áramforráshoz, 4-pólusú 11 X2 Csatlakozó aljzat (28-pólusú) Vezérlőkábel 12 Nyomógomb, biztonsági kismegszakító Huzalelőtoló motor tápfeszültségének kikapcsolásával A kismegszakító visszakapcsolásához a nyomógombot benyomni 13 Hegesztőhuzal áramforrás hálózati csatlakozás Hegesztőhuzal áramforrás feszültségellátása 14 Választókapcsoló, ívgyújtási mód > lásd fejezet = koppintásos ( LIFTARC ) ívgyújtás = nagyfrekvenciás ívgyújtás pólusú csatlakozó aljzat (analóg) gépesített alkalmazások számára > lásd fejezet PC csatlakozó aljzat, soros (D-Sub csatlakozó aljzat, 9 pólusú) 17 Csatlakozó aljzat, 7-pólusú (digitális) Digitális kiegészítő elemek (dokumentációs interfész, robotinterfész vagy távszabályzó, stb.) csatlakoztatására 18 Nyílások hűtőlevegő kiáramlására 19 Gázpalack tartó 20 Kerekek, nem elforduló 27

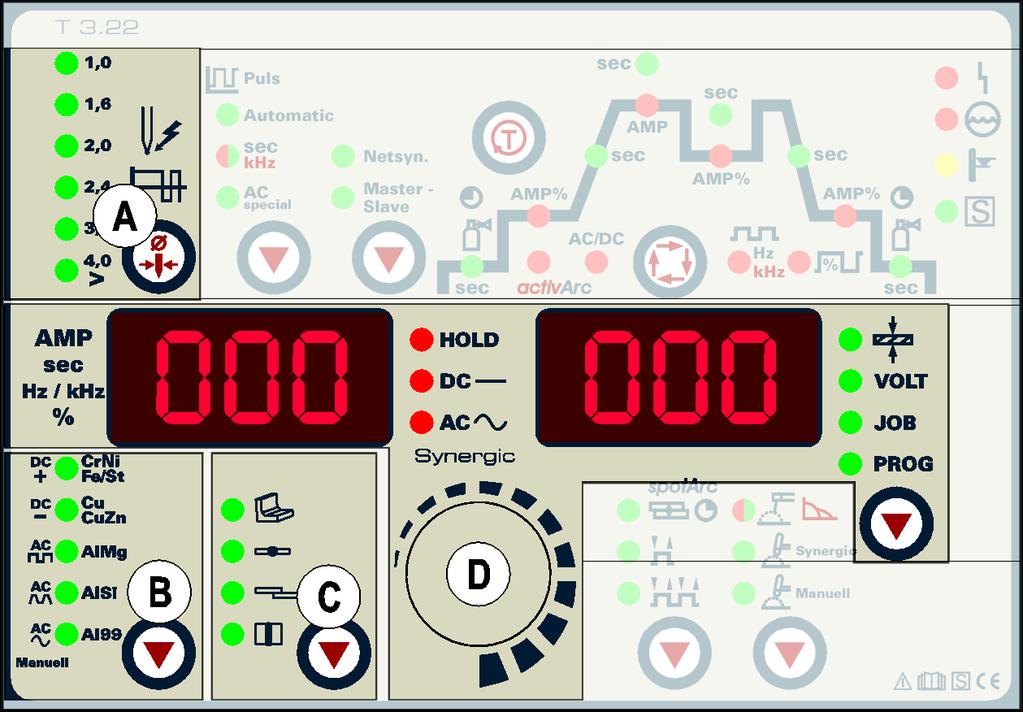

28 A gép működésének ismertetése gyors áttekintés Vezérlés - kezelőelemek 4.8 Vezérlés - kezelőelemek Poz. Jel Leírás 0 Ábra Pólusváltás (kézi AWI) nyomógomb Hegesztendő anyag kiválasztása (szinergikus AWI) nyomógomb Egyenáramú hegesztés, pozitív polaritás az elektródafogón (pólusváltás csak bevontelektródás kézi ívhegesztésnél). Egyenáramú hegesztés, negatív polaritás az AWI-pisztolyon (ill. az elektródafogón). Váltóáramú hegesztés négyszög hullámalakkal. A legnagyobb energiabevitel és stabil ív. Váltóáramú hegesztés trapézformájú hullámalakkal. Általánosan használható a legtöbb hegesztési feladathoz. Váltóáramú hegesztés szinuszformájú hullámalakkal. Alacsony zajszint. Króm-nikkel és vas- /acélötvözetek Réz / rézötvözetek (bronz) réz-ón ötvözetek (sárgaréz) Alumínium- és magnéziumötvözetek Alumínium-szilícium ötvözetek Alumínium 99% 28

29 A gép működésének ismertetése gyors áttekintés Vezérlés - kezelőelemek Poz. Jel Leírás 0 2 Hegesztőeljárás nyomógomb ---- Bevontelektródás kézi ívhegesztés (BKI), zölden világít / ARCFORCE - beállítás, pirosan világít --- AVI-hegesztés szinergikus beállítással (paraméterek szinergikus beállítása) --- AVI-hegesztés kézi beállítással (paraméterek kézi beállítása) 3 W-elektród átmérő / ívgyújtás optimalizálás / gömbképződés nyomógomb 1,0mm, 1,6mm, 2,0mm, 2,4mm, 3,2mm, 4,0mm vagy nagyobb Jobb ívgyújtás és stabil ív (egyen- és váltóáramú AWI-hegesztésnél egyaránt). Optimális gömbképződés a W-elektród csúcsán a használt elektród-átmérőnek megfelelően (váltóáramú AWI-hegesztésnél. A W-elektród átmérője korlátozza a beállítható maximális hegesztőáramot. 4 Varratfajta kiválasztása nyomógomb Sarokvarrat Tompavarrat Átlapolt sarokvarrat Függőleges varrat 5 Üzemmód nyomógomb / energiatakarékos üzemmód átkapcsolása nyomógomb -- AVI ívpont ( spotarc/spotmatic ) (Beállítható pontidő között.) ütem ütem 3 mp működtetést követően a készülék energiatakarékos üzemmódra vált. Az újraindításhoz elegendő valamelyik kezelőelemet működésbe hozni > lásd fejezet Impulzus ívhegesztés nyomógomb -- AWI-Impulzusautomatika (frekvencia és egyensúly) A jelzőlámpa zölden világít: Impulzus (termikus impulzusok) / kézi impulzus ívhegesztés A jelzőlámpa pirosan világít: khz-impulzus (metallurgiai impulzus) AWI-AC - speciális 7 Szinkronizálás módja nyomógomb (hegesztés egyszerre kétoldalról) Szinkronizálás a táphálózaton keresztül Szinkronizálás összekötő kábelen keresztül 8 Gázteszt nyomógomb / Gáztömlő átöblítése > lásd fejezet Zavar- / állapotjelzők --- Üzemzavar jelzőlámpa ---- Hűtőfolyadék hiány jelzőlámpa (pisztoly hűtése) ---- Hegesztőgép túlmelegedett jelzőlámpa jel jelzőlámpa 10 Nyomógomb a kijelzőn megjelenő paraméter kiválasztására Anyagvastagság megjelenítése VOLT --- Ívfeszültség megjelenítése JOB JOB-szám megjelenítése PROG --- Programszám megjelenítése 11 Hegesztési paraméterek beállítása forgatógomb Valamennyi hegesztési paraméter (pl. hegesztőáram, lemezvastagság, védőgáz előáramlásának ideje, stb.) beállítására. 12 Hegesztési adat kijelző (háromjegyű) A hegesztési paraméterek és azok értékeinek kijelzése > lásd fejezet

30 A gép működésének ismertetése gyors áttekintés Vezérlés - kezelőelemek Poz. Jel Leírás 0 13 Állapotjelzők -- A hegesztés befejezését követően a kijelzőkön megjelennek a hegesztés során utoljára mért hegesztőáram és ívfeszültség értékei, a jelzőlámpa világít - Egyenáramú hegesztés - Váltóáramú hegesztés és egyszerre: Speciális váltóáramú hegesztés 14 A hegesztés folyamata (lásd a következő fejezetet) 30

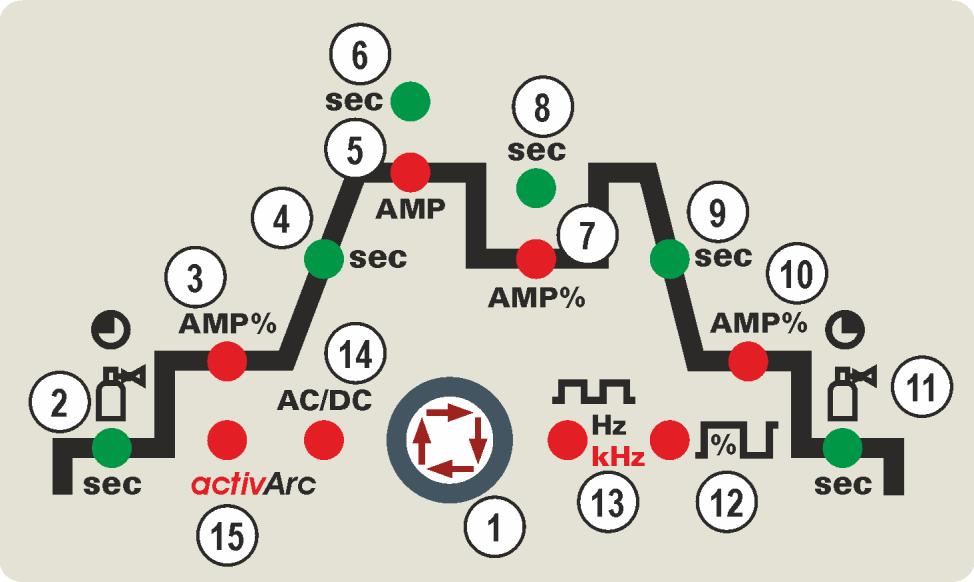

31 4.8.1 A hegesztés folyamata A gép működésének ismertetése gyors áttekintés Vezérlés - kezelőelemek Poz. Jel Leírás 0 Ábra Hegesztési paraméter kiválasztása nyomógomb A beállított hegesztőeljárástól és üzemmódtól függő hegesztési paraméterek kiválasztására. 2 sec Védőgáz előáramlásának ideje (AVI) beállítási tartomány 0,0 20,0 sec (0,1s-os lépésekben) 3 AMP% Induló hegesztőáram (AVI) A fő hegesztőáram százalékában. Beállítható érték: 1% 200% (1 %-os lépésekben). Az induló hegesztőáram alatt nincs pulzálás. 4 sec Áramfelfutási idő (AVI) Beállítható 0,00 sec és 20,0 sec között (0,1 sec-os lépésekben). Az áramfelfutás ideje 2-ütemű és 4-ütemű hegesztéshez külön-külön beállítható. 5 AMP Fő hegesztőáram (AVI) / csúcsáram Beállítható I min és I max között (1 A-es lépésekben) HOTSTART-áram (BKI) A fő hegesztőáram százalékában. Beállítható érték: 1% 200% (1 %-os lépésekben) HOTSTART-idő (BKI) Beállítható 0,00 sec és 10,0 sec között (0,1 sec-os lépésekben) Fő hegesztőáram (BKI) Beállítható I min és I max között (1 A-es lépésekben) 6 sec Csúcsáram ciklusideje / felfutási idő (AMP%-ről AMP-ra) Csúcsáram ciklusideje beállítható 0,01 sec és 20,0 sec között (0,01s-os lépésekben < 0,5 sec esetén; 0,1 sec-os lépésekben > 0,5 sec esetén) Felfutási idő (ts2) beállítható: 0,0 sec és 20,0 sec között > lásd fejezet Pulzált ívű AVI-hegesztésnél A csúcsáram (AMP) ciklusidejét jelenti. Speciális váltóáramú hegesztésnél A váltóáramú fázis ciklusidejét jelenti. 31

32 A gép működésének ismertetése gyors áttekintés Vezérlés - kezelőelemek Poz. Jel Leírás 0 7 AMP% Csökkentett hegesztőáram (AVI) / alapáram (pulzált ívű hegesztés) Beállítható 1 % és 200 % között (1 %-os lépésekben). A fő hegesztőáram %-ában. 8 sec Alapáram ciklusideje / lefutási idő AMP-ről AMP%-ra Alapáram ciklusideje beállítható 0,01 és 20,0 mp között (0,01 mp-es lépésekben < 0,5 mp esetén; 0,1 mp-es lépésekben > 0,5 mp esetén) Lefutási idő (ts1) beállítható: 0,0 mp és 20,0 mp között > lásd fejezet Pulzált ívű AVI-hegesztés: Az alapáram ciklusideje azt a periódikusan ismétlődő időtartamot jelenti, ameddig a csökkentett hegesztőárammal (AMP%) történik a hegesztés. Speciális váltóáramú AVI-hegesztés: Az alapáram ciklusideje azt a periódikusan ismétlődő időtartamot jelenti, ameddig egyenárammal történik a hegesztés speciális váltóáramú hegesztéskor. 9 sec Áramlefutás ideje (AVI) Beállítható 0,00 sec és 20,0 sec között (0,1 sec-os lépésekben). Az áramlefutás ideje 2-ütemű, ill. 4-ütemű hegesztéshez külön-külön beállítható. 10 AMP% Krátertöltő áram (AVI) Beállítható 1 % és 200 % között (1 %-os lépésekben). A fő hegesztőáram %-ában. 11 sec Védőgáz utóáramlásának ideje (AVI) Beállítható 0,00 sec és 40,0 sec között (0,1 sec-os lépésekben). 12 Egyensúly AWI-AC A tisztítóhatás és beégés optimalizálása. Max. beállítási tartomány: -30% +30% (1%-os lépésekben). A beállítási tartomány a gyári beállítások függvényében ennél kisebb is lehet. AWI-DC - khz-impulzus (metallurgiai impulzus) Beállítási tartomány: 1% +99% (1%-os lépésekben) Kézi impulzus ívhegesztés Beállítási tartomány: 1% +99% (1%-os lépésekben) 13 Frekvencia AWI-AC Az ívfény befogása és stabilizálása: A magasabb frekvencia tisztító hatású. Különösen a vékony lemezek (kis árammal történő hegesztése), az eloxált alumíniumlemez és az erősen szennyezett hegesztett termék magasabb frekvenciával problémamentesen hegeszthető és tisztítható. 50 Hz 200 Hz (1 Hz-es lépésekkel). AWI-DC - khz-impulzus (metallurgiai impulzus) Beállítási tartomány: 0,05 khz 15 khz Kézi impulzus ívhegesztés Beállítási tartomány: 0,2 Hz 500 Hz 14 AC/DC Hegesztőáram polaritása, BKI > lásd fejezet AWI activarc hegesztés activarc be -, ill kikapcsolása (on / off) activarc -jelleggörbe módosítása (Beállítható: 0 100) 32

33 5 Felépítés és funkciók 5.1 Általános előírások Felépítés és funkciók Általános előírások FIGYELMEZTETÉS Balesetveszély elektromos feszültség miatt! Áramvezető részek (pl. csatlakozó hüvelyek) megérintése életveszélyes lehet! Olvassa el figyelmesen és tartsa be ennek a kezelési utasításnak az első oldalain található biztonsági előírásokat! A készülék üzembe helyezését kizárólag olyan szakember végezheti, aki megfelelő ismeretekkel rendelkezik ívhegesztő berendezések területén! Csatlakozó- vagy áramkábeleket (pl. elektródafogót, hegesztőpisztolyt, testkábelt) csak a készülék kikapcsolt állapotában szabad csatlakoztatni! VIGYÁZAT Az ívhegesztő szigetelése az ívfeszültség ellen! A hegesztőáramkör nem minden aktív alkatrésze védhető a közvetlen érintés ellen. Itt a hegesztőnek kell a biztonságnak megfelelő viselkedésével a veszélyt kiküszöbölni. Akár alacsony feszültség megérintésénél is megijedhet az ember és ennek következtében balesetet szenvedhet. Viseljen száraz, ép védőfelszerelést (gumitalpú cipőt / bőr, szegecs és kapocs nélküli hegesztő védőkesztyűt)! Kerülje a szigeteletlen csatlakozóaljzatok vagy dugaszok közvetlen megérintését! Mindig szigetelten helyezze le a hegesztőpisztolyt ill. elektródafogót! Égési sérülések az áramkábelek csatlakozóinál! Ha a hegesztőáramot vezető kábelek csatlakozói nincsenek megfelelően rögzítve, akkor a csatlakozók felforrósodhatnak és megérintve azokat égési sérüléseket okozhatnak! A hegesztőáramot vezető kábelek csatlakozóit naponta ellenőrizni, és szükség esetén jobbra elfordítva rögzíteni. Mozgó alkatrészek miatti sérülésveszély! A huzalelőtoló készülékek mozgó alkatrészekkel vannak felszerelve, amelyek a kezet, hajat, ruhadarabokat vagy szerszámokat elkaphatják, és ezáltal személyi sérülést okozhatnak! Ne nyúljon a forgó vagy mozgó alkatrészekbe, valamint hajtórészekbe! Az üzemeltetés alatt a házburkolatokat ill. védőfedeleket tartsa zárva! Ellenőrizetlenül kilépő hegesztőhuzal miatti sérülésveszély! A hegesztőhuzal nagy sebességgel továbbítható, és szakszerűtlen vagy hiányos huzalvezetés esetén ellenőrizetlenül léphet ki és okozhat személyi sérülést! A hálózati csatlakoztatás előtt készítse el a teljes huzalvezetést a huzaltekercstől a hegesztőpisztolyig! Hegesztőpisztoly nélküli állapotban oldja a huzalelőtoló hajtás támasztógörgőit! Rendszeres időközönként ellenőrizze a huzalvezetést! Az üzemeltetés alatt az összes házburkolatot ill. védőfedelet tartsa zárva! Az elektromos áram veszélyes! Ha váltakozva dolgozik különböző hegesztőeljárásokkal (pl. AWI, MIG/MAG vagy BKI) és a készülékhez egyidejűleg csatlakoztat valamilyen hegesztőpisztolyt és elektródafogót, akkor valamennyi csatlakoztatott elem egyidejűleg üresjárati- ill. ívfeszültség alá kerül! Ezért a hegesztőpisztolyt ill. az elektródafogót mindig a munkadarabtól (ill. a testkábeltől) elszigetelten tegye le! 33

34 A gép hűtése VIGYÁZAT Meghibásodások a szakszerűtlen csatlakoztatás miatt! A kiegészítők szakszerűtlen csatlakoztatása az áramforrás és a kiegészítő meghibásodását okozhatja! A kiegészítőket kizárólag a hegesztőgép kikapcsolt állapotában, és csak a megfelelő aljzatba szabad csatlakoztatni és rögzíteni. Részletes leírás az adott kiegészítőről annak kezelési utasításában található! A hegesztőgép bekapcsolásakor az automatikusan felismeri a rácsatlakoztatott kiegészítőket. Porvédő sapkák használata! Porvédő sapkák védik a csatlakozó aljzatokat és ezzel a készüléket a szennyeződésektől és a sérülésektől. Ha a készülék valamelyik csatlakozó aljzatába semmilyen kiegészítő sincs bedugva, akkor a porvédő sapkát rá kell dugni. Ha a porvédő sapka sérült vagy hiányzik, akkor cserélni, illetve pótolni kell! A csatlakoztatáshoz figyelembe kell venni a további rendszerelemek dokumentációjában leírtakat! 5.2 A gép hűtése Annak érdekében, hogy a hegesztőgép teljesítménye optimálisan kihasználható legyen: biztosítani kell a munkahely bőséges átszellőzését. tilos az áramforráson lévő hűtőnyílásokat letakarni. fémrészecskéket, port vagy egyéb idegen testet tilos a gépbe bedugni. 5.3 Testkábel, általános VIGYÁZAT Tűzveszély a testkábel szakszerűtlen csatlakoztatása miatt! Ha a testkábel csatlakoztatásánál festék, rozsda vagy egyéb szennyeződés van a munkadarab felületén, akkor az akadályozza a hegesztőáram áramlását és a munkadarab és hegesztőgép felmelegedését okozhatja! A csatlakozó felületeket megtisztítani! A testcsipeszt vagy a csavaros szorítót biztonságosan kell rögzíteni a munkadarabon! A munkadarab szerkezeti elemeit tilos testvezetékként használni! Biztosítani kell a hegesztőáram akadálytalan áramlását! 34

35 Hegesztőáram-vezetékek elhelyezésére vonatkozó tudnivalók 5.4 Hegesztőáram-vezetékek elhelyezésére vonatkozó tudnivalók szakszerűtlenül elhelyezett hegesztőáram-vezetékek az ívfény zavarait (villogásait) okozhatják! A nagyfrekvenciás gyújtóberendezések nélküli hegesztési áramforrások (MIG/MAG) munkakábeleit és tömlőcsomagjait a lehető legnagyobb hosszúságban, szorosan egymás mellett, párhuzamosan kell vezetni. A nagyfrekvenciás átütések elkerülése érdekében a nagyfrekvenciás gyújtóberendezésekkel rendelkező hegesztési áramforrások (WIG) munkakábeleit és tömlőcsomagjait hosszában párhuzamosan, egymástól kb. 20 cm távolságra kell lefektetni. A kölcsönös befolyásolás elkerülése érdekében más hegesztési áramforrások vezetékeihez képest alapvetően legalább kb. 20 cm, vagy annál nagyobb távolságot kell tartani. A kábelhosszak alapvetően nem hosszabbak a szükségesnél. Az optimális hegesztési eredményhez max. 30m. (Munkakábel + közbenső tömlőcsomag + pisztolyvezeték). Ábra

36 Hegesztőáram-vezetékek elhelyezésére vonatkozó tudnivalók Minden hegesztőkészüléknél saját munkakábelt használjon a munkadarabhoz! Ábra 5-2 A hegesztőáram-vezetékeket, hegesztőpisztoly- és közbenső tömlőcsomagokat teljesen le kell tekercselni. Kerülje a hurkokat! A kábelhosszak alapvetően nem hosszabbak a szükségesnél. A felesleges kábelhosszokat meanderformában kell lefektetni. Ábra

37 Csatlakoztatás az elektromos hálózathoz 5.5 Csatlakoztatás az elektromos hálózathoz Elektromos hálózat VESZÉLY Veszélyek az elektromos hálózathoz történő szakszerűtlen csatlakoztatásból eredően! Az elektromos hálózathoz történő szakszerűtlen csatlakoztatás személyi sérüléseket és anyagi károkat okozhat! A készülék hálózati csatlakozóját kizárólag olyan aljzatba szabad bedugni, amely előírás szerinti védővezetékkel is rendelkezik. Ha a készülékre egy új hálózati csatlakozót kell szerelni, akkor ezt a műveletet kizárólag elektromos szakember végezheti az adott országban érvényes törvények és előírások betartásával! A hálózati csatlakozó dugót, -aljzatot és kábelt elektromos szakembernek rendszeres időközönként ellenőrizni kell! Áramfejlesztőről történő üzemeltetés esetén az áramfejlesztőt a kezelési utasításában leírtak szerint le kell földelni. Az áramfejlesztő által létrehozott hálózatnak meg kell felelni a készülékek működtetéséhez szükséges I védettségi osztálynak. A készüléket kizárólag az alább felsorolt hálózati rendszerekre szabad rácsatlakoztatni és üzemeltetni: Háromfázisú, 4-vezetékes rendszer földelt 0 -vezetékkel, vagy Háromfázisú, 3-vezetékes rendszer tetszőleges helyen történő földeléssel. Ábra 5-4 Megjegyzések Poz. Megnevezés Színjelölés L1 Fázis 1 barna L2 Fázis 2 fekete L3 Fázis 3 szürke N 0 -vezeték kék PE Védővezeték zöld-sárga VIGYÁZAT Üzemi feszültség hálózati feszültség! Annak érdekében, hogy elkerüljük a készülék meghibásodását, az adattáblán megadott üzemi feszültségnek meg kell egyezni a hálózati feszültséggel! > lásd fejezet 8! A kikapcsolt készülék hálózati csatlakozóját egy megfelelő aljzatba bedugni. 37

38 Hegesztőpisztoly hűtése 5.6 Hegesztőpisztoly hűtése VIGYÁZAT Hűtőfolyadékok keverése! A hűtőfolyadék összekeverése vagy nem megfelelő hűtőfolyadék használata károsodást okozhat és a gyártó garanciájának elvesztésével jár! Kizárólag ebben a kezelési utasításban megtalálható (Hűtőfolyadékok áttekintése) hűtőfolyadékot használjon! Különböző típusú hűtőfolyadékokat tilos összekeverni! A hűtőfolyadék lecserélésekor a hűtőrendszerben lévő összes hűtőfolyadékot le kell ereszteni. A hűtőfolyadék fagyállósága nem megfelelő! A környezeti feltételekhez igazodva különféle hűtőfolyadékok használhatók > lásd fejezet A fagyálló hűtőfolyadékok (KF 37E vagy KF 23E) fagyállóságának mértékét rendszeres időközönként ellenőrizni kell, hogy elkerüljük a készülék vagy a kiegészítők károsodását. A hűtőfolyadék fagyállóságának mértékét TYP 1 mérőműszerrel kell ellenőrizni. Ha a hűtőfolyadék fagyállósága nem megfelelő, le kell cserélni! Az elhasznált hűtőfolyadékot a vonatkozó törvényi előírásoknak megfelelően és a biztonsági adatlapon meghatározottak szerint kell kezelni (német hulladékbesorolási szám: 70104)! Tilos a háztartási hulladékokkal együtt kezelni! Tilos a csatornába önteni! Ajánlott tisztítószer: Víz, szükség esetén kiegészítve tisztítószerrel Hűtőfolyadékok áttekintése Az alábbi hűtőfolyadékok használhatók > lásd fejezet 9 Hűtőfolyadék típusa Hőmérséklettartomány KF 23E (standard) -10 C +40 C KF 37E -20 C +10 C Maximális tömlőcsomag-hosszak Készülékek külön huzalelőtoló készülékkel vagy anélkül Kompakt készülékek kiegészítő közbenső hajtással (példa: minidrive) Készülékek külön huzalelőtoló készülékkel és kiegészítő közbenső hajtás nélkül (példa: minidrive) 3,5 bar-os szivattyú 4,5 bar-os szivattyú 30 m 60 m 20 m 30 m 20 m 60 m Az adatok alapvetően a teljes tömlőcsomag-hosszra vonatkoznak, a hegesztőpisztolyt is beleértve. A szivattyúteljesítmény a típustábláról látható (paraméter: Pmax). 3,5 bar-os szivattyú: Pmax = 0,35 Mpa (3,5 bar) 4,5 bar-os szivattyú: Pmax = 0,45 Mpa (4,5 bar) 38

39 Hegesztőpisztoly hűtése Hűtőfolyadék betöltése Gyárilag a gépeket minimális szintre töltik fel hűtőfolyadékkal. > lásd fejezet 7 Poz. Jel Leírás 0 1 Hűtőfolyadék-tartály zárósapka 2 Hűtőfolyadék szűrő 3 Hűtőfolyadék tartály Ábra Min jelzés Hűtőfolyadék minimális szintje a tartályban. Hűtőfolyadék-tartály zárófedelét lecsavarni. Ellenőrizni, hogy a beömlőnyíláson lévő szűrő nem szennyezett-e. Szükség esetén megtisztítani és visszatenni a helyére. Hűtőfolyadék-tartályt a szűrő aljáig feltölteni megfelelő hűtőfolyadékkal, majd a zárófedelet visszacsavarni. Első feltöltés után bekapcsolt hegesztőgép mellett minimum egy percig várni kell, hogy a kábelköteg teljesen és légmentesen feltöltődjön hűtőfolyadékkal. Gyakori pisztolycsere esetén, ill. első feltöltés után a hűtőfolyadék-tartályban a hűtőfolyadék szintjét ellenőrizni kell és szükség esetén utána kell tölteni a hiányzó részt. A hűtőfolyadék mennyisége nem csökkenhet a megjelölt min szint alá. Ha a tartályban a hűtőfolyadék szintje a megjelölt minimális szint alá csökkent, akkor szükségessé válhat a hűtőkör légtelenítése. Ilyen esetben a hegesztőgép kikapcsolja a vízszivattyút, és megjelenik a Hiba a vízhűtőkörben hibajel,dg_ref_source_inline>kühlmittelkreislauf entlüften</dg_ref_source_inline>. 39

40 Védőgáz ellátás 5.7 Védőgáz ellátás FIGYELMEZTETÉS Sérülésveszély a gázpalackok nem megfelelő rögzítése miatt! Ha a gázpalackok rögzítése nem megfelelő, akkor eldőlhetnek és súlyos sérüléseket okozhatnak! A védőgázpalackokat a készülékkel együtt szállított rögzítőelemmel (lánc / heveder) megfelelően rögzíteni! A rögzítőelemeket szorosan kell a palack köré ráhelyezni! A gázpalackot annak felső felében kell rögzíteni! A gázpalackot tilos bármilyen módon a szelepnél rögzíteni! A gáz gyártójának utasításait és nyomástartó gázpalackokra vonatkozó előírásokat be kell tartani! Meg kell akadályozni a védőgázpalack túlmelegedését! 50 liternél kisebb gázpalack használata esetén a hegesztőgépet a kiegészítőként rendelhető Átalakító kis gápalackhoz egységgel át kell alakítani. VIGYÁZAT Zavar a védőgázellátásban! Kifogástalan minőségű varrat készítésének alapfeltétele a megfelelő mennyiségű és minőségű védőgáz akadálytalan hozzávezetése a gázpalackból a hegesztőpisztolyhoz. Ha a védőgáz hozzávezetésben valamilyen eltömődés van, akkor az a hegesztőpisztoly meghibásodását okozhatja! Ha nem használjuk a védőgáz menetes csatlakozóját, akkor vissza kell rá dugni a sárga védőkupakot! Biztosítani kell, hogy valamennyi gázcsatlakozó szivárgásmentesen tömítsen! Mielőtt a nyomáscsökkentőt a gázpalackra csatlakoztatná, rövid időre nyissa ki annak elzárószelepét, hogy az esetleges szennyeződések eltávozzanak! Csatlakoztatás Poz. Jel Leírás 0 1 Nyomáscsökkentő 2 Gázpalack 3 Nyomáscsökkentő kilépő oldala 4 Gázpalack elzárószelep Ábra 5-6 Védőgázpalackot az erre kialakított palacktartóra elhelyezni. Védőgázpalackot lánccal biztosítani eldőlés ellen. Nyomáscsökkentőt a gázpalack elzárószelepére szivárgásmentesen rácsavarozni. 40

41 AWI-hegesztés 5.8 AWI-hegesztés Csavarozza fel a gáztömlőt a hollandi anyával a készülék hátoldalán található védőgáz csatlakozóra AWI-hegesztő- vagy hideghuzalos hegesztés Gáztömlő (közbenső kábelköteg) végén lévő hollandi anyát a nyomáscsökkentő kilépő oldali menetes csonkjára rácsavarozni Védőgáz térfogatáramának beállítása Ökölszabály a védőgáz térfogatáramának beállításához: A gázterelő átmérője mm-ben megegyezik a védőgáz térfogatáramával l/perc-ben. pl.: 7 mm átmérőjű kerámia gázterelőhöz 7 l/perc védőgáz-térfogatáram szükséges. Védőgáz térfogatáramának helytelen beállítása! A védőgáz térfogatáramának túl kicsire, ill. túl nagyra történő beállításának következtében egyaránt levegő kerülhet a hegömledékbe, és ez gázzárványok létrejöttét idézheti elő a varratban. A védőgáz térfogatáramát mindig az adott hegesztési feladatnak megfelelően kell beállítani! Gázteszt Kezelőelem Teendő Eredmény 1 x Kábelköteg átöblítése funkció Kezelőelem Teendő Eredmény 5 s Gázteszt kiválasztása Védőgáz előáramlási idő (AWI) jelzőlámpa világít. A védőgáz kb. 20 mp.-ig áramlik. A nyomógomb ismételt megnyomásával a védőgáz áramlása azonnal megszakad. Gáztömlő átöblítés kiválasztása Védőgáz előáramlási idő (AWI) jelzőlámpa villog. A nyomógomb ismételt megnyomásával a folyamat azonnal megszakad. Ha a Gáztömlő átöblítése funkciót nem szakítjuk meg a Gáz- és áramparaméterek nyomógomb ismételt megnyomásával, akkor a védőgáz áramlása addig tart, amíg a palack ki nem ürül! 41

42 AWI hideghuzalos hegesztés 5.9 AWI hideghuzalos hegesztés Csatlakozási rajz X2 HW HW HW TP Tetrix drive 4L TP TIG 450W HW 12POL RT AW 1 hotwire X2 AC 3~ AC Tetrix AW Ábra

43 AWI hideghuzalos hegesztés Megjegyzések Védőgáz Hegesztőáram (Teljesítmény mínusz) Hűtőközeg bemenet (színnel jelölve) Hűtőközeg kimenet (színnel jelölve) X2 TP HW Vezérlőkábel (28-pólusú) Tömlőcsomag (TP = tube package) Hegesztőáram (Teljesítmény mínusz, AWI-hegesztőhuzal) Hegesztőáram (Teljesítmény plusz, munkadarab) Hegesztőhuzal vezérlőkábel, (jelbemenet, 4-pólusú) hotwire 3~ AC Tápfeszültség csatlakozás (3-fázisú) Hegesztőhuzal áramforrás tápfeszültség Hegesztőhuzal vezérlőkábel, (jelkimenet, 4-pólusú) hotwire Hegesztőpisztoly vezérlőkábel (12-pólusú) Távszabályzó-csatlakozás A hegesztőgép elhelyezése VIGYÁZAT A készülék elhelyezése! A készüléket kizárólag egy megfelelő teherbírású és vízszintes felületre (IP 23 szerinti szabadban történő munkavégzésnél is) szabad letenni és üzemeltetni! Biztosítani kell egy csúszásmentes sima felületet a készülék számára, és gondoskodni kell a munkahely megfelelő megvilágításáról. Mindenkor biztosítani kell a készülék biztonságos kezelését. Az AWI-hideghuzalos kivitelű hegesztőrendszerben a huzalelőtoló készülék közvetlenül az AWIáramforrás házfedelén helyezkedik el. 43

44 AWI hideghuzalos hegesztés Közbenső kábelköteg csatlakoztatása Poz. Jel Leírás 0 1 Huzalelőtoló 2 Közbenső kábelköteg Ábra Közbenső kábelköteg tehermentesítője 4 X2 Csatlakozó aljzat (28-pólusú) Vezérlőkábel 5 G¼ csatlakozó menet Védőgáz 6 Csatlakozó aljzat (WIG) Hegesztőáram, teljesítmény mínusz 7 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 8 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 44

45 AWI hideghuzalos hegesztés Kábelköteg végét a közbenső kábelköteg tehermentesítőjén átfűzve bedugni és jobbra elfordítva rögzíteni. Illessze a hegesztőáram kábelcsatlakozóját (AWI) a csatlakozóaljzatba (AWI), majd jobbra fordítva reteszelje. Illessze a vezérlőkábel kábelcsatlakozóját a 28-pólusú csatlakozóaljzatba és biztosítsa hollandi anyával (a csatlakozót csak egyféleképpen lehet a csatlakozóaljzatba illeszteni). Hűtőfolyadéktömlők gyorscsatlakozóit a megfelelő gyorscsatlakozó hüvelyekbe ütközésig bedugni: A piros színű, visszatérő ági tömlő gyorscsatlakozóját a piros gyorscsatlakozó hüvelybe, a kék színű, előremenő ági tömlő gyorscsatlakozóját pedig a kék gyorscsatlakozó hüvelybe. A védőgázvezeték hollandi anyáját gáztömören csavarozza a csatlakozó menetre (G¼"). 45

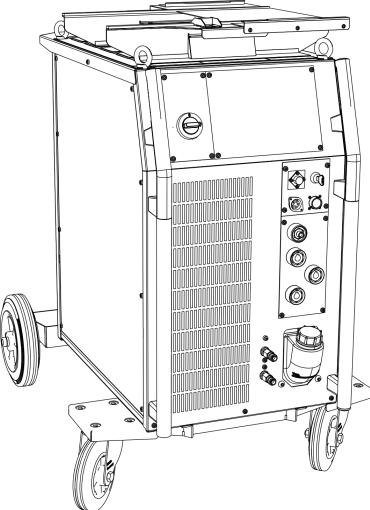

46 AWI hegesztőhuzalos hegesztés 5.10 AWI hegesztőhuzalos hegesztés Csatlakozási rajz X2 HW HW HW TP Tetrix drive 4L TP TIG 450W HW 12POL HW hotwire 3~ AC Tetrix Hotwire RT AW 1 hotwire X2 AC 3~ AC Tetrix AW Ábra

47 AWI hegesztőhuzalos hegesztés Megjegyzések Védőgáz Hegesztőáram (Teljesítmény mínusz) Hűtőközeg bemenet (színnel jelölve) Hűtőközeg kimenet (színnel jelölve) X2 TP HW Vezérlőkábel (28-pólusú) Tömlőcsomag (TP = tube package) Hegesztőáram (Teljesítmény mínusz, AWI-hegesztőhuzal) Hegesztőáram (Teljesítmény plusz, munkadarab) Hegesztőhuzal vezérlőkábel, (jelbemenet, 4-pólusú) hotwire 3~ AC Tápfeszültség csatlakozás (3-fázisú) Hegesztőhuzal áramforrás tápfeszültség Hegesztőhuzal vezérlőkábel, (jelkimenet, 4-pólusú) hotwire Hegesztőpisztoly vezérlőkábel (12-pólusú) Távszabályzó-csatlakozás 47

48 AWI hegesztőhuzalos hegesztés A hegesztőgép elhelyezése Huzalelőtoló egység VIGYÁZAT A készülék elhelyezése! A készüléket kizárólag egy megfelelő teherbírású és vízszintes felületre (IP 23 szerinti szabadban történő munkavégzésnél is) szabad letenni és üzemeltetni! Biztosítani kell egy csúszásmentes sima felületet a készülék számára, és gondoskodni kell a munkahely megfelelő megvilágításáról. Mindenkor biztosítani kell a készülék biztonságos kezelését. Poz. Jel Leírás 0 1 Belső készüléklábak 2 Nyílások a készüléklábakhoz 3 Külső házkeret Ábra 5-10 VIGYÁZAT Zuhanásveszély! Ha a huzalelőtoló készülék nem szabályosan kerül a tartóra elhelyezve, akkor lezuhanhat és személyi sérülést okozhat. A belső készüléklábaknak teljesen bele kell menniük az arra szolgáló nyílásokba! A huzalelőtoló készüléknek síkban kell a tartó külső házkeretén felfeküdni! Minden szállítás és minden üzembe helyezés előtt ellenőrizni kell a készülékek biztonságos tartását! Az áramforrás, ill. a huzalelőtoló készülék kezelési és karbantartási utasításában a szállításra és a felállításra, ill. a daruzásra vonatkozó biztonsági utasításokat vegye figyelembe! Ne fejtsen ki a húzóerőt a hegesztőpisztoly-kábelkötegre! A forgócsap felvevőt nem szabad használni! 48

49 AWI hegesztőhuzalos hegesztés Áramforrás hegesztőhuzalos hegesztéshez VIGYÁZAT Veszélyek a nem előírás szerinti rögzítés miatt! A hegesztőhuzal áramforrás ebben a rendszerben a mozgatható áramforrás (kiegészítő huzal) tartólemezén van pozicionálva. A készüléket kizárólag a hegesztőhuzal áramforrás tartólemezén szabad rögzíteni és üzemeltetni! A készülék biztonságos kezelése mindig biztosított kell, hogy legyen! Poz. Jel Leírás 0 Ábra A hegesztőhuzal áramforrás tartólemeze 2 Elülső tartó Tolja a hegesztőhuzal áramforrást a készüléklábakkal a tartóba 3 Hátsó tartó Tolja a tartót a rögzítéshez a készüléklábakba és biztosítsa rögzítőcsavarokkal. 4 Rögzítőcsavarok 49

50 AWI hegesztőhuzalos hegesztés VESZÉLY Veszélyek szakszerűtlen hálózati csatlakoztatás miatt! A szakszerűtlen hálózati csatlakoztatás személyi sérüléseket ill. anyagi károkat okozhat! Ezt a készüléket kizárólag csak az ehhez áramforráshoz szolgáló csatlakoztatásra szabad a hegesztőhuzalos hegesztés primer áramforrására (Tetrix-sorozat) csatlakoztatni. A hálózati csatlakozódugót, -dugaljat és -betáplálást rendszeres időközönként villamos szakembernek kell ellenőriznie! Poz. Jel Leírás 0 Ábra Hálózati csatlakozókábel Kapcsolat az AWI-áramforrás hegesztőhuzal alkalmazásához 2 Hegesztőhuzal áramforrás hálózati csatlakozás Hegesztőhuzal áramforrás feszültségellátása Dugja be a lekapcsolt készülék hálózati csatlakozódugóját az AWI-áramforrás megfelelő dugaljába. 50

51 AWI hegesztőhuzalos hegesztés Közbenső kábelköteg csatlakoztatása Ábra 5-13 Poz. Jel Leírás 0 1 Huzalelőtoló 2 Közbenső kábelköteg 3 Közbenső kábelköteg tehermentesítője 51

52 AWI hegesztőhuzalos hegesztés Poz. Jel Leírás 0 4 Csatlakozóaljzat, 12-pólusú (analóg) Huzalelőtoló készülék csatlakoztatás 5 Csatlakozó aljzat (WIG) Hegesztőáram, teljesítmény mínusz 6 G¼ csatlakozó menet Védőgáz 7 Csatlakozó aljzat, 7 pólusú (digitális) Huzalelőtoló egység csatlakoztatására 8 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 9 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 52

53 AWI hegesztőhuzalos hegesztés Kábelköteg végét a közbenső kábelköteg tehermentesítőjén átfűzve bedugni és jobbra elfordítva rögzíteni. Illessze a hegesztőáram kábelcsatlakozóját (AWI) a csatlakozóaljzatba (AWI), majd jobbra fordítva reteszelje. Illessze a vezérlőkábel kábelcsatlakozóját a 28-pólusú csatlakozóaljzatba és biztosítsa hollandi anyával (a csatlakozót csak egyféleképpen lehet a csatlakozóaljzatba illeszteni). Hűtőfolyadéktömlők gyorscsatlakozóit a megfelelő gyorscsatlakozó hüvelyekbe ütközésig bedugni: A piros színű, visszatérő ági tömlő gyorscsatlakozóját a piros gyorscsatlakozó hüvelybe, a kék színű, előremenő ági tömlő gyorscsatlakozóját pedig a kék gyorscsatlakozó hüvelybe. A védőgázvezeték hollandi anyáját gáztömören csavarozza a csatlakozó menetre (G¼"). Az előmelegítő áram áramvezetéke (35 nmm) kizárólag egy hegesztőhuzal áramforrás alkalmazása esetén kerül arra csatlakoztatásra. 53

54 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez 5.11 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez A hegesztőgépet az első üzembe helyezését megelőzően konfigurálni kell az ívfényes ömlesztőhegesztéshez. Ezeket az alapbeállításokat Expert-menüben kell végrehajtani: 1. Kapcsolja be a kiegészítő huzalos eljárást (AW = on). 2. Hideghuzal vagy hegesztőhuzal kiválasztása (HW = on/off) Ezenfelül szükség esetén be lehet állítani a huzalátmérőt és a huzalvisszahúzást. ENTER (belépés a menübe) A Hegesztési paraméterek nyomógombot 4 mp.-ig benyomva tartani. NAVIGATION (Tallózás a menüben) A kívánt hegesztési paramétert a Hegesztési paraméterek nyomógomb nyomkodásával lehet kiválasztani. A kívánt értéket beállítani vagy a beállítást megváltoztatni a Hegesztési paraméterek beállítása forgatógombbal lehet. EXIT (kilépés a menüből) 4 mp. után a készülék magától visszakapcsol üzemkész állapotba. ENTER 4 s EXIT 4 s NAVIGATION Ábra

55 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez Kijelző Beállítás / kiválasztás Expert menü Kiegészítő huzalos eljárás (hideghuzal / hegesztőhuzal) on = Kiegészítő huzal bekapcsolva off = Kiegészítő huzal kikapcsolva (gyári beállítás) Hegesztőhuzalos eljárás (startjel a hegesztőhuzal áramforrás részére) on = Hegesztőhuzal bekapcsolva off = Hegesztőhuzal kikapcsolva (gyári beállítás) Huzal / impulzus funkció (huzalelőtoló készülék AWI-pulzálás eljárásban) A pulzálásszünet alatt a huzaltovábbítás kikapcsolható (nem érvényes az impulzusautomatikára vagy a khz-impulzusokra) on = Huzaltovábbítás a pulzálásszünet alatt kikapcsolva off = Huzaltovábbítás a pulzálásszünet alatt bekapcsolva (gyárilag) Kiegészítő huzal huzalátmérő (kézi beállítás) A huzalátmérő beállítása 0,6 mm-től 1,6 mm-ig. A d betű a huzalátmérő előtt a kijelzőn (d0.8) egy előreprogramozott jelleggörbét jelez (KORREKTUR üzemmód). Amennyiben a kiválasztott huzalátmérőhöz nincsen jelleggörbe, akkor a paraméterek beállítását manuálisan kell elvégezni (MANUELL üzemmód). Az üzemmód kiválasztásához > lásd fejezet Huzalvisszahúzás Érték növelése = nagyobb huzalvisszahúzás Érték csökkentése = kisebb huzalvisszahúzás Egy AWI hideghuzalos előtoló csatlakoztatását követően a paraméter kiegészítésként beállítható. Beállítható: (gyári érték: 50). Figyelembe kell venni a kiegészítők dokumentációiban leírtakat is! Hegesztési feladat kiválasztás a JOB-lista alapján Válasszon anyagot, volfrámelektróda és varratpozíciót a készülékvezérlésen. A kiválasztott alapparaméterekből adódik a hegesztési feladatok-száma (JOB-szám). Amennyiben ehhez JOB-számhoz nem került huzalsebesség hozzárendelésre ( > lásd fejezet 10.1) akkor nem történik huzaltovábbítás. A kiválasztott hegesztési feladat végrehajtásához a huzalelőtoló készüléket MANUELL üzemmódra kell kapcsolni > lásd fejezet Huzalsebesség beállítási módjának kiválasztása (KORREKTUR / MANUELL) A huzalsebesség beállítása kétféle módon történhet: MANUELL: A huzalsebesség tetszőlegesen beállítható a huzalelőtolón a teljes tartományban (a minimális és maximális értékek között). KORREKTUR: A huzalsebességet alapvetően a hegesztőgép vezérlése határozza meg, és az így meghatározott sebesség csak százalékosan módosítható a huzalelőtolón. A kezelési mód kiválasztása a huzalelőtoló egység zárófedele alatt található választókapcsolóval történik. 55

56 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez Hegesztőáram és huzalsebesség beállítása Kezelőelem Teendő Eredmény Hegesztőáram beállítása a hegesztőgépen Huzalsebesség beállítása MANUELL ( Kézi ) üzemmód (külső skála): A huzalelőtolón a huzalsebesség tetszőlegesen beállítható a teljes tartományon belül. KORREKTUR ( Korrekciós ) üzemmód (belső skála): A huzalsebességet alapvetően a hegesztőgép vezérlése határozza meg, és a huzalelőtolón az így meghatározott érték már csak százalékosan módosítható. 56

57 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez A hegesztés folyamata / üzemmódok A hegesztőáram üzemmódját a hegesztőgépen 4-ütemre kell beállítani. A hegesztőáramot a 3 és 4 pisztoly nyomógombbal (BRT 3 és BRT 4) fokozatmentesen lehet beállítani. A 2 pisztoly nyomógombbal (BRT 2) történik a hegesztőáram be- ill. kikapcsolása. Az 1 pisztoly nyomógombbal (BRT 1) történik a huzaltovábbítás be- ill. kikapcsolása. A kezelést három üzemmód közül lehet kiválasztani (lásd a következő működési folyamatokat). Ábra Jelmagyarázat Jel Jelentés Pisztoly nyomógombját megnyomni Pisztoly nyomógombját elengedni Pisztoly nyomógombját röviden megnyomni (megnyomni, majd elengedni) Védőgáz áramlik I Hegesztési teljesítmény Védőgáz előáramlása Védőgáz utóáramlása 2-ütem Speciális 2-ütem 4-ütem Speciális 4-ütem t P START P A P B P END ts1 Idő Startprogram Fő hegesztőprogram Csökkentett fő hegesztőprogram Krátertöltő program Felfutási idő PSTART-ról PA-ra Huzalelőtoló 57

58 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez ütemű üzemmód Ábra Ütem (áram) Nyomja meg a 2 pisztoly nyomógombot (BRT 2), a gázelőáramlási idő letelik. A nagyfrekvenciás gyújtóimpulzusok a volfrámelektródáról átugranak a munkadarabra, ami meggyújtja az ívfényt. A hegesztőáram megindul és azonnal az előválasztott indítóáram AMP% értékre megy (kereső ívfény minimálbeállításnál). A nagyfrekvencia lekapcsol. 2. Ütem (áram) Engedje el a BRT 2-t. A hegesztőáram a beállított Upslope-idő mértékével az AMP főáramra növekszik. 1. Ütem (huzal) Nyomja meg a 1 pisztoly nyomógombot (BRT 1). A huzalelektróda továbbítás megkezdődik. 2. Ütem (huzal) Engedje el a BRT 1-et. A huzalelektróda továbbítás leáll. 3. Ütem (áram) Nyomja meg a BRT 2-t. A főáram a beállított Downslope-idővel az I end (AMP%). krátertöltő áramra csökken le. 4. Ütem (áram) Engedje el a BRT 2-t, az ívfény kialszik. A védőgáz a beállított gáz utánáramlási idővel áramlik. Downslope-idő és krátertöltő áram nélküli hegesztési folyamat befejezése: Érintse meg a BRT 2-t (érintés-funkció). A védőgáz a beállított gáz utánáramlási idővel áramlik. A funkció módosításához nyomja meg röviden a pisztoly nyomógombját. A léptető funkció működését a beállított hegesztési üzemmód határozza meg. 58

59 Hegesztőgép konfigurálása mechanikus ívfényes ömlesztőhegesztéshez ütemű üzemmód Ábra 5-17 Ez az üzemmód az alábbi jellemzőkben különbözik a 2-ütemű üzemmódtól: A 3. ütem (áram) bevezetése után a huzalelektróda a hegesztőáramnak megfelelően kerül szállításra, amíg a hegesztési folyamat befejezésre nem kerül ütemű üzemmód Ábra 5-18 Ez az üzemmód az alábbi jellemzőkben különbözik a 2-ütemű üzemmódtól: A huzaltovábbítást a BRT 1 gomb megnyomása és elengedése (érintés) indítja be. A BRT 1 gomb ismételt megnyomásával és elengedésével (érintés) befejeződik a huzaltovábbítás (nincs szükség a pisztoly nyomógomb folyamatos nyomva tartására, ez különösen hosszú hegesztési varratoknál előnyös). 59

60 AWI-hegesztés 5.12 AWI-hegesztés Hegesztőpisztoly és testkábel csatlakoztatása VIGYÁZAT Készülék károsodása a szakszerűtlenül csatlakoztatott hűtőközeg vezetékek miatt! Nem szakszerűen csatlakoztatott hűtőközeg vezetékek vagy gázhűtéses hegesztőpisztoly használata esetén a hűtőközeg körfolyamat megszakad és a készülék károsodhat. Az összes hűtőközeg vezetéket megfelelően csatlakoztassa! A kábelköteget és a hegesztőpisztoly-kábelköteget teljesen tekercselje ki! A maximális kábelköteg hosszt vegye figyelembe > lásd fejezet 5.6. Gázhűtéses hegesztőpisztoly használata esetén hozzon létre tömlőhidas hűtőközeg körfolyamatot > lásd fejezet 9. AVI-pisztolyt a hegesztési feladatnak megfelelően előkészíteni (lásd pisztoly kezelési utasítását). Ábra

61 AWI-hegesztés Poz. Jel Leírás 0 1 Hegesztőpisztoly 2 Hegesztőpisztoly kábelköteg 3 Csatlakozóaljzat, 8-pólusú / 12-pólusú (változófüggő) 8-pólusú: AWI Up/Down- vagy potméteres pisztoly vezérlőkábel 12-pólusú: AWI Up/Down pisztoly vezérlőkábel LED-kijelzővel (opció) 4 Csatlakozó aljzat, 5-pólusú Standard AVI-pisztoly vezérlőkábelének csatlakoztatására 5 Menetes csatlakozó (G¼ ), hegesztőáram - AWI-pisztoly védőgáz csatlakozó (sárga zárósapkával) 6 Csatlakozó hüvely, hegesztőáram - AWI-pisztoly csatlakoztatására 7 Gyorscsatlakozó (piros) visszatérő hűtőfolyadék 8 Gyorscsatlakozó (kék) előremenő hűtőfolyadék 9 Munkadarab 10 Csatlakozó hüvely, hegesztőáram + Testkábel csatlakoztatására Pisztoly áramkábelének csatlakozó dugóját a - -jelű csatlakozó hüvelybe bedugni és jobbra elfordítva rögzíteni. Pisztoly gáztömlőjének hollandi anyáját az áramforrás G¼"-os menetes csatlakozójára (hegesztőáram "-") rácsavarozni. AVI-pisztoly vezérlőkábelének csatlakozó dugóját a hegesztőgép csatlakozó aljzatába (5-pólusú standard AVI-pisztoly esetén, 8-pólusú UP-/DOWN-pisztoly esetén és 12-pólusú digitális kijelzővel rendelkező UP-/DOWN-pisztoly esetén) bedugni és rögzíteni. Hűtőfolyadéktömlők gyorscsatlakozóit a megfelelő gyorscsatlakozó hüvelyekbe ütközésig bedugni: A piros színű, visszatérő ági tömlő gyorscsatlakozóját a piros gyorscsatlakozó hüvelybe, a kék színű, előremenő ági tömlő gyorscsatlakozóját pedig a kék gyorscsatlakozó hüvelybe. Testkábel csatlakozó dugóját a Hegesztőáram + csatlakozó hüvelybe bedugni és jobbra elfordítva rögzíteni. 61

62 AWI-hegesztés AVI-pisztoly vezérlőkábelének bekötési változatai Ábra

63 A szinergikus AWI-vezérlés elve 5.13 A szinergikus AWI-vezérlés elve Ábra 5-21 A gép kezelése a szinergikus AVI-vezérlés elvén működik: A MIG/MAG gépeken használt szinergikus vezérléshez hasonlóan három alapparaméter W-elektród-átmérő (A), anyagféleség (B) és varrat típusa (C) meghatározza a hegesztési feladatot (JOB). Valamennyi beprogramozott hegesztési paraméter a felhasználókkal közösen végzett nagyszámú hegesztési kísérlet optimalizálásával került meghatározásra, de lehetőség van azok egyéni ígények szerinti módosítására is. A szükséges hegesztőáram beállítható a lemezvastagság megadásával vagy hagyományosan a kívánt érték közvetlen megadásával (D) is. Az itt leírt paraméterek és funkciók programozása történhet számítógépről is a Tetrix PC300.NET szoftver segítségével. A Tetrix sorozatú gépeket úgy tervezték, hogy kezelésük nagyon egyszerű és gyors legyen, ugyanakkor lehetőséget adjon a felhasználónak arra, hogy bármely paramétert tetszőlegesen megváltoztassa egyéni igényeinek megfelelően. 63

64 A szinergikus AWI-vezérlés elve Szinergikus paraméterbeállítás folyamata A hegesztőáram beállításakor a rendszer automatikusan meghatározza a hegesztés folyamatának > lásd fejezet valamennyi szükséges paraméterét egészen a védőgáz előáramlási időig. Szükség esetén ezek a hegesztési paraméterek akár hagyományosan (a beállított hegesztőáramtól függetlenül) is tetszőlegesen megváltoztathatók > lásd fejezet Ábra Hagyományos paraméterbeállítás folyamata Valamennyi hegesztési paraméter a beállított hegesztőáramtól függetlenül is beállítható. Azaz a hegesztőáram megváltoztatásakor pl. áramlefutás ideje vagy védőgáz utóáramlásának ideje, stb. változatlanok maradnak. A hegesztési feladat meghatározása ugyanúgy, mint az előzőekben, a három alapparaméter (W-elektród-átmérő; hegesztendő anyag, varratfajta) kiválasztásával történik. Ábra 5-23 Az induló-, a csökkentett- és a krátertöltő áram értékei a fő hegesztőáram %-ában vagy abszolút értékben adhatók meg ill. jeleníthetők meg > lásd fejezet

65 A szinergikus AWI-vezérlés elve Kezelési mód beállítása (hagyományos / szinergikus) 0 l ENTER + EXIT NAVIGATION Ábra 5-24 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Készülék konfigurálása Készülék funkcióinak beállítása és paraméterek meghatározása Kezelési elv szinergikus paraméterbeállítás (gyári beállítás) hagyományos paraméterbeállítás ENTER (belépés a menübe) Készülék főkapcsolóját kikapcsolni A Hegesztési paraméterek nyomógombot benyomni és benyomva tartani, közben a készülék főkapcsolóját bekapcsolni. NAVIGATION (tallózás a menüben) A kívánt hegesztési paramétert a Hegesztési paraméterek nyomógomb nyomkodásával lehet kiválasztani. A kívánt értéket beállítani vagy a beállítást megváltoztatni a Hegesztési paraméterek beállítása forgatógombbal lehet. EXIT (kilépés a menüből) EIt menüpontot kiválasztani. A Hegesztési paraméterek nyomógombot megnyomni (a vezérlés átveszi a beállításokat, a készülék üzemkész állapotra vált). 65

66 A szinergikus AWI-vezérlés elve Hegesztési feladat kiválasztása A hegesztési feladat kiválasztása a hegesztőgép kezelőpanelén található nyomógombokkal történik. Jelzőlámpák (LED-ek) mutatják a kiválasztott hegesztési paramétert. A hegesztési feladatot meghatározó alapparaméterek megváltoztatása csak akkor lehetséges, ha: nem folyik hegesztőáram, és a kulcsos kapcsoló (opcióként rendelhető) 1 -es állásban van. Kezelőelem Teendő Eredmény Hegesztőeljárás kiválasztása és kijelzése. Elektród-átmérő / Gyújtásoptimalizálás kiválasztása és kijelzése Szinergikus AVI: Elektród-átmérő kiválasztása (a gyújtásoptimalizálás automatikusan megtörténik) Kézi AVI: Gyújtásoptimalizálás menüpont kiválasztása Anyagféleségnek ill. a hegesztőáram polaritásának kiválasztása és kijelzése Szinergikus AVI: Anyagféleség kiválasztása (a hegesztőáram polaritása automatikusan igazodik a kiválasztott anyaghoz) Kézi AVI: Hegesztőáram polaritásának kiválasztása Varratfajta kiválasztása és kijelzése. Üzemmód kiválasztása és kijelzése. 66

67 A szinergikus AWI-vezérlés elve Hegesztőáram beállítása A felhasználó kétféleképpen állíthatja be a kívánt hegesztőáramot: a lemezvastagság megadásával a hegesztőáram közvetlen beállításával A baloldali kijelző mutatja a hegesztőáram értékét. Az Anyagvastagság paramétert a jobboldali kijelzőn lehet kiválasztani. Kezelőelem Teendő Eredmény Kijelzőn (jobboldali) X x Nyomógombot addig nyomogatni, amíg az Anyagvastagság jelzőlámpa világít. Anyagvastagság mmben. Hegesztőáramot ill. a lemezvastagságot beállítani. Hegesztőáram és a lemezvastagság Digitális kijelző Az alábbi hegesztési paraméterek jeleníthetők meg hegesztés előtt ( kell érték), hegesztés közben ( van érték) vagy a hegesztés befejezése után ( tartó funkció): Paraméter Hegesztés előtt ( kell érték) baloldali kijelző Hegesztés közben ( van érték) Hegesztés után (utoljára mért érték) Hegesztőáram Idő paraméterek - - Frekvencia, balansz - - Áram paraméterek - - jobboldali kijelző Anyagvastagság - - Ívfeszültség JOB-szám - - Program-szám - - A hegesztés befejezését követően a digitális kijelzőn a hegesztés során utoljára mért értékek jelennek meg ( tartó funkció). Ha a beállításokon bármilyen változtatást végzünk (pl. módosítjuk a hegesztőáramot), akkor a kijelző automatikusan átvált a megjelenített paraméter kell értékére. A jobboldali kijelző kb. 4 másodperc után automatikusan átvált az anyagvastagság megjelenítésére. Ha az ANYAGVASTAGSÁG jelzőlámpával együtt a PROGRAM-SZÁM jelzőlámpa is világít, akkor a felhasználó a PROGRAM menüpontban van > lásd fejezet Ha az ANYAGVASTAGSÁG jelzőlámpával együtt a JOB-SZÁM jelzőlámpa is világít, akkor a felhasználó a szabadon programozható tárterület egyik JOB-jában van van. 67

68 A szinergikus AWI-vezérlés elve Hegesztőáram beállítása (induló-, csökkentett-, krátertöltő- és HOTSTART-áram) A csökkentett-, az induló- és a krátertöltő áram a folyadékkristályos kijelzőn megjeleníthető százalékosan (gyári beállítás) vagy abszolút értékben (EXPERT menüpont). 0 l ENTER + EXIT NAVIGATION Ábra 5-25 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Készülék konfigurálása Készülék funkcióinak beállítása és paraméterek meghatározása Hegesztőáram (induló-, csökkentett-, krátertöltő- és HOTSTART-áram) beállításának módja Pro = Hegesztőáramok megjelenítése a fő hegesztőáram %-ában (gyári beállítás) Abs = Hegesztőáramok megjelenítése abszolút értékben 68

69 A szinergikus AWI-vezérlés elve EXPERT menüpont (AWI) ENTER (belépés a menübe) A Hegesztési paraméterek nyomógombot 4 mp.-ig benyomva tartani. NAVIGATION (Tallózás a menüben) A kívánt hegesztési paramétert a Hegesztési paraméterek nyomógomb nyomkodásával lehet kiválasztani. A kívánt értéket beállítani vagy a beállítást megváltoztatni a Hegesztési paraméterek beállítása forgatógombbal lehet. EXIT (kilépés a menüből) 4 mp. után a készülék magától visszakapcsol üzemkész állapotba. Az EXPERT menüpontban azok a funkciók és paraméterek találhatók, amelyek nem érhetők el közvetlenül a kezelőpanelről, ill. amelyek beállítására csak ritkán van szükség. ENTER 4 s EXIT 4 s NAVIGATION Ábra 5-26 Kijelző Beállítás / kiválasztás Expert menü ts1 lefutási idő (fő hegesztőáramról a csökkentett hegesztőáramra) Beállítható: 0,00 s 20,0 s (gyári érték: 0,000 s) ts2 felfutási idő (csökkentett hegesztőáramról a fő hegesztőáramra) Beállítható: 0,00 s 20,0 s (gyári érték: 0,00 s) activarc-paraméter Az AWI-activArc-hegesztés bekapcsolását követően kiegészítésként beállítható a paraméter kívánt értéke. Kijelző = gyári beállítás Hegesztési paraméterek beállítása A hegesztési paraméterek beállításakor a baloldali kijelzőn megjelenik az aktuálisan beállított érték. A jobboldali kijelző mutatja, hogy az éppen beállított érték megegyezik-e a gyári beállítással, ill., hogy attól fölfele vagy lefele tér-e el. Az alábbi példa az induló hegesztőáram beállításán keresztül mutatja a kijelzőn megjelenő értékeket és szimbólumokat, valamint azok jelentését: Kijelzőn A jobboldali kijelzőn megjelenő szimbólumok jelentése Paramétert növelni A gyári beállítás visszaállításához. Gyári beállítás Paraméter beállítása optimális. Paramétert csökkenteni A gyári beállítás visszaállításához. 69

70 A szinergikus AWI-vezérlés elve Ívgyújtási módok Nagyfrekvenciás ívgyújtás Ábra 5-27 Az ív meggyújtása a munkadarab és a W-elektród érintkezése nélkül nagyfrekvenciás gyújtóimpulzussal történik: a) AWI-pisztolyt a munkadarab fölé helyezni úgy, hogy a W-elektród hegye kb. 2-3 mm-re legyen a munkadarab felületétől. b) Pisztoly nyomógombját megnyomni (nagyfrekvenciás gyújtóimpulzus begyújtja az ívet). c) Hegesztőáram folyik, a hegesztés folyamata a kiválasztott üzemmódnak megfelelően folytatódik. Hegesztési folyamat befejezése: Pisztoly nyomógombját elengedni, ill. megnyomni majd elengedni a kiválasztott üzemmódnak megfelelően Koppintásos ( LIFTARC ) ívgyújtás Ábra 5-28 Az ív meggyújtása a W-elektródnak a munkadarabhoz történő érintésével történik: a) Az AWI-pisztoly kerámia fúvókájának a peremét és a W-elektród hegyét óvatosan a munkadarab felületéhez érinteni és a pisztoly nyomógombját megnyomni (Liftarc-áram folyik, függetlenül a beállított fő hegesztőáramtól) b) A pisztolyt a fúvóka peremén lassan billenteni addig, hogy a W-elektród hegye és a munkadarab felülete között kb. 2 3 mm távolság legyen. Az ív begyullad és a kiválasztott üzemmódnak megfelelően a hegesztőáram a beállított induló- vagy fő hegesztőáram értékre nő. c) Pisztolyt felemelni és normál helyzetbe billenteni. Hegesztési folyamat befejezése: A kiválasztott üzemmódnak megfelelően a pisztoly nyomógombját elengedni vagy benyomni és azt követően elengedni Automatikus kikapcsolás Hegesztési folyamat közben az automatikus kikapcsolás két esetben lehetséges: Ívgyújtás közben (ívgyújtási hiba) Ha a pisztoly nyomógombjának megnyomását követően 3 mp-ig nem folyik hegesztőáram. Hegesztés közben (ív megszakadása) Ha a hegesztőív több, mint 3 mp-re megszakad. A hegesztőkészülék mindkét esetben visszavonhatatlanul befejezi az ívgyújtás- ill. a hegesztés folyamatát. 70

71 A szinergikus AWI-vezérlés elve Gyújtási tulajdonságok optimalizálása tiszta W-elektródhoz Ennek a paraméternek a megváltoztatásával optimalizálható az ívgyújtási tulajdonság (pl. ötvözetlen W- elektródhoz). A paraméter %-ban megadott (gyári beállítás: 20%) és valamennyi hegesztési feladathoz (JOB-hoz) külön-külön meg lehet adni az értékét. Kezelőelem Teendő Eredmény Kijelzőkön 1 x Optimális és gyors gömbképződés Gyújtásoptimalizálás menüpont kiválasztása A kiválasztott elektródátmérő- és az induló hegesztőáram (AMP%) értékei kb. 5 mp-ig villognak. Ez alatt az idő alatt lehet a forgatógomb segítségével a paraméter értéket optimalizálni. A kívánt érték beállítása Érték növelése: nagyobb gyújtási energia Érték csökkentése: kisebb gyújtási energia Az optimális gömb képződésének feltétele az előzetesen kúposan (kb. 35 ) megköszörült Wolframelektród. Kezelőelem Művelet Eredmény AC/DC-hegesztés kiválasztása a megfelelő anyagfajtához: AlMg alumínium-magnézium ötvözetek, AlSi alumínium-szilícium ötvözetek vagy Al alumínium 99 % Gyújtásoptimalizálás kiválasztás A megfelelően kiválasztott tűátmérő jelzőlámpája villogni kezd. Süvegképzés kiválasztás A főáram jelzőlámpa gyorsan villog Megjelenik a süvegképzés árama és a folyamat közben állítható. Ezen funkció kikapcsolása a gyújtásoptimalizálás nyomógomb ismételt megnyomásával vagy a beállított gáz utánáramlási idő letelte után történik. Próbadarabot használni. Hegesztőívet nagyfrekvenciával (a munkadarab megérintése nélkül) begyújtani és az adott alkalmazáshoz megfelelő kívánt gömböt kialakítani. 71

72 A szinergikus AWI-vezérlés elve A hegesztés folyamata / üzemmódok Poz. Jel Leírás 0 Ábra Hegesztési paraméter kiválasztása nyomógomb A beállított hegesztőeljárástól és üzemmódtól függő hegesztési paraméterek kiválasztására. 2 Hegesztési paraméterek beállítása forgatógomb Valamennyi hegesztési paraméter (pl. hegesztőáram, lemezvastagság, védőgáz előáramlásának ideje, stb.) beállítására Jelmagyarázat Jel Jelentés Pisztoly 1-es nyomógombját megnyomni Pisztoly 1-es nyomógombját elengedni I t Áram Idő Védőgáz előáramlása I start t Up tp AMP AMP% t1 t2 ts1 ts2 t Down I end Induló hegesztőáram Áramfelfutás ideje Pontidő Fő hegesztőáram (minimálistól a maximális hegesztőáramig) Csökkentett hegesztőáram (a fő hegesztőáram 0%...100%-a) Csúcsáram ciklusideje Alapáram ciklusideje Pulzált ívű AVI-hegesztés: Lefutási idő a fő hegesztőáramról (AMP) a csökkentett hegesztőáram (AMP%) értékére Pulzált ívű AVI-hegesztés: Felfutási idő a csökkentett hegesztőáramról (AMP%) a fő hegesztőáram (AMP) értékére Áramlefutás ideje Krátertöltő áram Védőgáz utóáramlása 72

73 A szinergikus AWI-vezérlés elve ütemű üzemmód Ábra ütem: Pisztoly 1-es nyomógombját megnyomni és benyomva tartani. Védőgáz előáramlása indul. Nagyfrekvenciás impulzus indul a W-elektródról a munkadarabra és begyújtja az ívet. Hegesztőáram indul és rögtön a beállított induló hegesztőáram (I start ) értékre ugrik. Nagyfrekvencia kikapcsol. Hegesztőáram a beállított áramfelfutási idő alatt a fő hegesztőáram (AMP) értékre nő. Ha a fő hegesztőáram fázisában a pisztolyon a 2-es nyomógombot is megnyomjuk az 1-es nyomógombbal együtt, akkor a hegesztőáram a beállított áramlefutási idő (ts1) alatt a csökkentett hegesztőáram (AMP%) értékére csökken. A pisztoly 2-es nyomógombjának elengedését követően a beállított áramfelfutási idő (ts2) alatt a hegesztőáram ismét a fő hegesztőáram (AMP) értékére nő. 2. ütem: Pisztoly 1-es nyomógombját elengedni. Hegesztőáram a beállított áramlefutási idő alatt a krátertöltő áram (I end, minimális hesztőáram) értékre csökken. Ha áramlefutás közben ismét megnyomjuk a pisztolyon az 1-es nyomógombot, akkor a hegesztőáram ismét a beállított fő hegesztőáram (AMP) értékére nő. Hegesztőáram lecsökken a krátertöltő áram (I end ) értékére, a hegesztőív kialszik. Védőgáz utóáramlása tart még a beállított ideig. RTF pedálos távszabályzó csatlakoztatása után a készülék automatikusan 2-ütemű üzemmódra kapcsol, és kikapcsol az áram fel- és lefutás. 73

74 A szinergikus AWI-vezérlés elve ütemű üzemmód Ábra ütem Pisztoly 1-es nyomógombját megnyomni, védőgáz előáramlása indul. Nagyfrekvenciás impulzus indul a W-elektródról a munkadarabra és begyújtja az ívet. Hegesztőáram indul és rögtön a beállított induló hegesztőáram (minimális beállításnál keresőív) értékre nő. Nagyfrekvencia kikapcsol. 2. ütem Pisztoly 1-es nyomógombját elengedni. Hegesztőáram a beállított áramfelfutási idő alatt a beállított fő hegesztőáram (AMP) értékre nő. A fő hegesztőáramról (AMP) a csökkentett hegesztőáramra (AMP%) történő átváltáshoz: pisztoly 2-es nyomógombját benyomni vagy pisztoly 1-es nyomógombját rövid ideig megnyomni Az áram fel- és lefutási idők beállíthatók. 3. ütem Pisztoly 1-es nyomógombját megnyomni. Hegesztőáram a beállított áramlefutási idő alatt a krátertöltő áram (I end, minimális hegesztőáram) értékre csökken. 4. ütem Pisztoly 1-es nyomógombját elengedni, ív kialszik. Védőgáz utóáramlása a beállított ideig. A hegesztési folyamat azonnali, áramlefutás- és krátertöltés nélküli megszakításához: A pisztoly 1-es nyomógombját rövid ideig megnyomni (3-as és 4-es ütem). Hegesztőáram 0-ra csökken és elkezdődik a védőgáz utóáramlása. RTF pedálos távszabályzó csatlakoztatása után a készülék automatikusan 2-ütemű üzemmódra kapcsol, és kikapcsol az áram fel- és lefutás. Az alternatív hegesztésindítás (léptetőindítás) használatához a készülékvezérlésen kétjegyű hegesztési üzemmódot (11-x) kell beállítani. A készüléktípus függvényében különböző számú hegesztési üzemmód áll rendelkezésre. A beállított hegesztési módokban (1-x) ez a funkció ki van kapcsolva. 74

75 A szinergikus AWI-vezérlés elve spotarc Az eljárás acélból vagy CrNi ötvözetből készült, max. 2,5 mm vastagságú lemezek fűző hegesztéséhez vagy összekötő hegesztéséhez használható. Különböző lemezek is egymáshoz hegeszthetők. A ponthegesztés üzemmódjai (spotarc/spotmatic) két különböző időtartományban alkalmazhatók. Itt különbséget teszünk "hosszú" és "rövid" időtartomány között. Ezeket az időtartományokat a következőképpen definiáljuk: Időtartomány Beállítási tartomány Up/Down-Slope Pulzálás AC Kijelzés Kijelzés hosszú 0,01 s 20,0 s (10 ms) igen igen igen rövid 5 ms 999 ms (1 ms) nem nem nem A spotarc üzemmód kiválasztásakor automatikusan a hosszú időtartomány kerül beállításra. A Spotmatic üzemmód kiválasztásakor automatikusan a rövid időtartomány kerül beállításra. A felhasználó a konfigurációs menüben módosíthatja az időtartományt > lásd fejezet AVI ívpont ( spotarc ) hegesztés kiválasztása és beállítása Kezelőelem Teendő Eredmény jelzőlámpa világít Kb. 4 mp áll rendelkezésre ahhoz, hogy a Hegesztési paraméterek beállítása forgatógombbal a kívánt pontidőt beállítsuk. Ezután a kijelző ismét visszavált a hegesztőáram ill. az ívfeszültség megjelenítésére. A nyomógomb ismételt megnyomásával a kijelző ismét visszavált a paraméterekre és a forgatógomb segítségével azok megváltoztathatók. A pontidő a hegesztés folyamatát meghatározó paraméterekkel együtt is beállítható. Pontidő ("tp") beállítása Az AVI ívpont ( spotarc ) hegesztés gyárilag úgy van beállítva, hogy azzal együtt az Automata AVI pulzálás is aktiválódik. A felhasználó más pulzálási változatokat is kiválaszthat: Automata AVI pulzálás (frekvencia és balansz) AVI pulzálás ciklusidők megadásával, zölden világít / gyors (metallurgiai) egyenáramú AVI pulzálás (frekvencia és balansz), pirosan világít Speciális váltóáramú AVI-hegesztés A hatékonyság növelése érdekében az áram fel- és lefutási időket javasolt 0 -ra beállítani. 75

76 A szinergikus AWI-vezérlés elve Ábra 5-32 A példában a nagyfrekvenciás-ívgyújtás gyújtásmód folyamatát ábrázoltuk. Azonban a koppintásos ívgyújtás is lehetséges > lásd fejezet Folyamat: Pisztoly nyomógombját megnyomni és benyomva tartani. Védőgáz előáramlása indul. Nagyfrekvenciás gyújtóimpulzus indul a W-elektródról a munkadarabra és begyújtja az ívet. Hegesztőáram indul és rögtön a beállított induló hegesztőáram értékre (I start ) nő. Nagyfrekvencia kikapcsol. Hegesztőáram a beállított áramfelfutási idő (t up ) alatt a fő hegesztőáram (AMP) értékre nő. A folyamat a beállított ívpont ( spotarc ) idő letelte után vagy a pisztoly nyomógombjának idő előtti elengedésével áll le. SpotArc / pulzálási változatok táblázat: Eljárás Pulzálási változat Egyenáramú AVI Váltóáramú AVI (zölden világít) (pirosan világít) Nincs pulzálás (zölden világít) Nincs pulzálás Automata pulzálás (gyári beállítás) Pulzálás (termikus pulzálás) KHz-es pulzálás (metallurgiai pulzálás) Pulzálás (termikus pulzálás) Speciális váltóáramú hegesztés 76

77 A szinergikus AWI-vezérlés elve spotmatic Ezt a funkciót használat előtt aktiválni kell > lásd fejezet A spotarc üzemmóddal ellentétben az ívfény itt nem a pisztoly nyomógomb szokásos megnyomásával, hanem a volfram elektróda munkadarabra történő rövid felhelyezésével indítható. A pisztoly nyomógomb a hegesztési folyamat engedélyezésére szolgál. Az engedélyezés minden hegesztési pontra külön-külön vagy akár állandóan is lehetséges > lásd fejezet 5.22: Külön folyamatengedélyezés: A hegesztési folyamatot minden ívgyújtás előtt a pisztoly nyomógomb megnyomásával újra engedélyezni kell. Állandó folyamatengedélyezés: A hegesztési folyamat a pisztoly nyomógomb egyszeri megnyomásával engedélyezhető. Az ezt követő ívgyújtást a volfram elektróda rövid felhelyezése indítja be. A kiválasztás és a beállítás alapvetően ugyanúgy történik, mint a spotarc üzemmódnál > lásd fejezet Ábra 5-33 A példában a nagyfrekvenciás-ívgyújtás gyújtásmód folyamatát ábrázoltuk. Azonban a koppintásos ívgyújtás is lehetséges > lásd fejezet A folyamatengedélyezés módjának kiválasztása a hegesztési folyamathoz > lásd fejezet Az Up- és Down-Slope idők kizárólag a pontidő hosszabb beállítási tartománya (0,01 s - 20,0 s) esetén lehetséges. A hegesztési folyamat engedélyezéséhez nyomja meg, majdengedje el a hegesztőpisztoly gombját (érintés). Óvatosan helyezze rá a munkadarabra a pisztoly gázfúvókáját és a volfram elektródát. Engedje le a pisztolyt és a pisztoly gázfúvókáját, hogy az elektródacsúcs és a munkadarab között kb. 23 mm távolság legyen. A védőgáz a beállított gázelőáramlási idővel áramlik. Az ívfény begyullad, és az előzőleg beállított indítóáram (I start ) folyik. A főáramfázis a beállított spotarc-idő leteltével fejeződik be. A hegesztőáram a beállított Down-Slope idővel a végáramra (I end ) esik. A védőgáz utánáramlási idő letelik és a hegesztési folyamat befejeződik. A hegesztési folyamat újbóli engedélyezéséhez nyomja meg, majd engedje el a hegesztőpisztoly nyomógombját (érintés) (csak külön folyamatengedélyezés esetén szükséges). A következő hegesztési folyamatokat a hegesztőpisztoly ismételt felhelyezése indítja el a volfram elektródacsúccsal. 77

78 A szinergikus AWI-vezérlés elve ütemű AVI-hegesztés C-változat Ábra ütem Pisztoly 1-es nyomógombját megnyomni, védőgáz előáramlása indul. Nagyfrekvenciás gyújtóimpulzus indul a W-elektródról a munkadarabra és begyújtja az ívet. Hegesztőáram indul és rögtön a beállított indulóáram (minimális beállításnál keresőív) értékre nő. Nagyfrekvencia kikapcsol. 2. ütem Pisztoly 1-es nyomógombját elengedni. Hegesztőáram a beállított áramfelfutási idő alatt a beállított fő hegesztőáram (AMP) értékre nő. A pisztoly 1-es nyomógombjának megnyomásával a hegesztőáram a fő hegesztőáram (AMP) értékéről a beállított áramlefutási idő (ts1) alatt lecsökken a csökkentett hegesztőáram (AMP%) értékére. A pisztoly 1-es nyomógombjának elengedését követően a hegesztőáram a csökkentett hegesztőáram (AMP%) értékéről a beállított áramfelfutási idő (ts2) alatt ismét megnő a fő hegesztőáram (AMP) értékére. Ez a folyamat tetszőleges gyakorisággal megismételhető. A hegesztési folyamat befejezése a hegesztőív megszakításával (a pisztolyt eltávolítani annyira a munkadarabtól, hogy az ív megszakadjon) történik. Az áram fel- és lefutási idők előzetesen beállíthatók > lásd fejezet Ennek az üzemmódnak a kiválasztását előzetesen engedélyezni kell > lásd fejezet

79 A szinergikus AWI-vezérlés elve Pulzált ívű hegesztés folyamata Pulzált ívű hegesztésnél a folyamat alapvetően ugyanúgy zajlódik le, mint standard (pulzálás nélküli) hegesztésnél, de a fő hegesztőáram ideje alatt a hegesztőáram a csúcsáram és az alapáram értéke között váltakozik periódikusan a beállított ciklusidők szerint. Szükség esetén kikapcsolható a hegesztőáram pulzálása az áram fel- és lefutása közben > lásd fejezet Pulzált ívű AWI-hegesztés 2-ütemű üzemmódban Pulzált ívű AWI-hegesztés 4-ütemű üzemmódban Ábra 5-35 Ábra

80 A szinergikus AWI-vezérlés elve Pulzálási változatok A készülék rendelkezik egy beépített pulzáló egységgel. Pulzált ívű hegesztés közben a hegesztőáram a csúcsáram- (fő hegesztőáram, AMP) és az alapáram (csökkentett hegesztőáram, AMP%) értéke között váltakozik Pulzálás (termikus pulzálás) Termikus pulzálásnál a csúcs- és alapáram ciklusidők (max. 200 Hz-es frekvencia) valamint a fel- és lefutási idők (ts1 és ts2) a vezérlőpanelen állíthatók be másodpercekben. Kezelőelem Teendő Eredmény Ábra 5-37 Pulzált ívű AWI-hegesztés funkció kiválasztása Jelzőlámpa zölden világít Csúcsáram ciklusidejének ( t1 ) kiválasztása Csúcsáram ciklusideje jelzőlámpa világít Csúcsáram ciklusideje ("t1") beállítása Alapáram ciklusidejének "t2" kiválasztása Alapáram ciklusideje jelzőlámpa világít Alapáram ciklusideje "t2" beállítása 2 s "ts1 és ts2" (Áram le- és felfutási idők) kiválasztása "ts1" (Áramlefutási idő) beállítása Átváltás a "ts1 és ts2" (Áram le- és felfutási idők) között "ts2" (Áramfelfutási idő) beállítása 80

81 A szinergikus AWI-vezérlés elve KHz-es pulzálás (metallurgiai pulzálás) A khz-es pulzálás (metallurgiai pulzálás) a nagy áramok esetében fellépő plazmanyomást (ívnyomást) használja ki, amelynek eredményeként kialakuló összenyomott ívsugárral koncentráltabb hőbevitelt lehet elérni. A frekvencia 50 Hz és 15 khz között, a pulzálási balansz pedig 1 és 99 % között állítható be. A termikus pulzálással szemben a fel- és lefutási időknek itt nincs szerepük. A hegesztőáram pulzálása a hegesztőáram fel- ill. lefutása közben is tart! Ábra 5-38 Kezelőelem Teendő Eredmény Kijelzőn khz-es pulzálás kiválasztása A Pulzált ívű AWI-hegesztés nyomógombot addig nyomogatni, amíg a jelzőlámpa pirosan világít - Balansz kiválasztása Beállítható: 1 % +99 % (1 %-os lépésekben) Frekvencia kiválasztása Beállítható: 50 Hz 15 khz Pulzáló automatika A pulzáló automatikának elsősorban fűző- és pontvarratok készítésénél van fontos szerepe. A beállított hegesztőáramtól függő pulzálási frekvencia és balansz lengésbe hozza a hegfürdőt, ami kedvezően hat a munkadarabok közötti rés áthidalására. A szükséges pulzálási paramétereket a hegesztőgép vezérlése automatikusan beállítja. Kezelőelem Teendő Eredmény Pulzált ívű AWI-hegesztés kiválasztása A Pulzált ívű AWI-hegesztés nyomógombot addig nyomogatni, amíg a jelzőlámpa világít Pulzált ívű AWI-hegesztés jelzőlámpa világít 81

82 A szinergikus AWI-vezérlés elve Pulzált ívű váltóáramú hegesztés ( AC-Pulsen ) (Váltóáramú pulzálás, max. 50 Hz) Beállítás: + AMP = --- Csúcsáram AMP% = Alapáram tpuls = --- Csúcsáram ciklusideje tpause = Alapáram ciklusideje Ábra Speciális váltóáramú hegesztés ( AC-Spezial ) Alkalmazás: pl. vastag lemezek vékony lemezekhez történő hegesztése. Kezelőelem Teendő Eredmény Speciális váltóáramú hegesztés ( AC spezial ) kiválasztása A Pulzált ívű AWI-hegesztés nyomógombot addig nyomogatni, amíg a jelzőlámpa világít AMP = --- Pulzált ívű hegesztőáram váltóáramú fázisa AMP% = Pulzált ívű hegesztőáram egyenáramú fázisa tpuls = --- Váltóáramú fázis ciklusideje tpause = Egyenáramú fázis ciklusideje Ábra

83 A szinergikus AWI-vezérlés elve AVI-activArc-hegesztés Az EWM-activArc-eljárás a rendkívül dinamikus szabályozó rendszernek köszönhetően biztosítja azt, hogy hegesztés közben a W-elektród és a hegfürdő távolságának változása (pl. kézi hegesztésnél) ellenére a munkadarabba bevitt energia közel állandó maradjon. Ha pl. a W-elektród közelebb kerül a hegfürdőhöz, akkor a csökkenő ívfeszültségből eredő kisebb hőbevitelt úgy kompenzálja a rendszer, hogy megnöveli a hegesztőáramot (A/V), és fordítva. Mindez megnehezíti a W-elektródnak a hegömledékbe történő beleragadását, ill. csökkenti a hegömledéknek volframmal történő szennyeződését. Ez különösen előnyös pl. fűző- és pontvarratoknál! Kezelőelem Teendő Eredmény Kijelzőn n x ActivArc paraméter kiválasztása Nyomógombot addig nyomogatni, amíg az villogni kezd ActivArc funkciót bekapcsolni LED - ActivArc funkciót kikapcsolni Paraméterek beállítása Az activarc-paraméter (szabályozás) tetszőlegesen megváltoztatható az adott hegesztési feladatnak (lemezvastagság) megfelelően. Előzetes beállítás: AWI-activArc-hegesztés kiválasztása Belépés a menübe (ENTER): a Folyamatparaméter nyomógombot 4 mp.-ig benyomva tartani. Kilépés a menüből (EXIT): 4 másodpercet várni. ENTER EXIT 4 s 4 s NAVIGATION Ábra 5-41 Kijelzőn Beállítás / kiválasztás activarc paraméter Beállítható: között (gyári beállítás: 50) AWI-antistick A funkció a wolfram elektróda hegfürdőbe való beragadása után megakadályozza az ellenőrizetlen újragyújtást a hegesztőáram lekapcsolása által. Ezen kívül csökken a wolfram elektróda kopása. A funkció kiváltása után a készülék azonnal védőgáz utánáramlás folyamatfázisra vált. A hegesztés az új folyamatnál ismételten az 1-es ütemmel kezdődik. A funkciót a felhasználó be- vagy kikapcsolhatja (paraméter ) > lásd fejezet

84 A szinergikus AWI-vezérlés elve Pisztolyok (kezelési változatok) Lehetőség van arra, hogy ehhez a hegesztőgéphez különféle kialakítású és kezelési módú pisztolyokat csatlakoztassunk. A pisztoly nyomógombjának (BRT) ill. az egyéb kezelőelemeknek (mint pl. billenőkapcsoló vagy potenciométer) a funkcióit tetszőlegesen beállíthatjuk a kívánt kezelési módnak megfelelően. Jelmagyarázat a kezelőelemekhez: Szimbólum Jelentés Pisztoly nyomógombját benyomni Pisztoly nyomógombját egyszer megnyomni és gyorsan elengedni Pisztoly nyomógombjára rákattintani majd utána folyamatosan nyomni Pisztoly nyomógombját röviden megnyomni (érintőgombos funkció) A funkció módosításához nyomja meg röviden a pisztoly nyomógombját. A léptető funkció működését a beállított hegesztési üzemmód határozza meg. 84

85 A szinergikus AWI-vezérlés elve Pisztoly kezelési módjának és a FEL-/LE- (UP-/DOWN) sebesség beállítása A kezelőnek lehetősége van az 1 6-os és os pisztolykezelési módokat kiválasztani. A os kezelési módok tartalmazzák mindazokat a lehetőségeket, amelyeket az 1 6-os kezelés módok, csak a csökkentett hegesztőáramra történő átváltásra az érintőgombos funkció nem használható. Az egyes kezelési módokban elérhető funkciókat a megfelelő pisztolyhoz tartozó táblázat tartalmazza. Természetesen valamennyi kezelési módban a hegesztési folyamat indítása és leállítása a hegesztőpisztolyon az 1-es nyomógombbal (BRT1) történik. ENTER 0 l + EXIT NAVIGATION Ábra 5-42 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Pisztoly konfigurálása menüpont Hegesztőpisztoly funkcióinak beállítása Pisztolykezelési mód Áram fel-/lefutás sebessége Érték növelése = hegesztőáram gyorsabb változása Érték csökkentése = hegesztőáram lassúbb változása Az adott pisztolytípus esetében kizárólag a felsorolt kezelési módoknak van értelmük. 85

86 A szinergikus AWI-vezérlés elve Standard AWI-pisztoly (5-pólusú) Standard AVI-pisztoly 1 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT1 = Pisztoly 1-es nyomógombja (hegesztőáram BE/KI; csökkentett hegesztőáram érintőgombos funkcióval) Funkció Kezelési mód Kezelőelem Hegesztőáram BE/KI Csökkentett hegesztőáram (4-ütemű üzemmód) 1 (gyári beállítás) Standard AVI-pisztoly 2 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT1 = Pisztoly 1-es nyomógombja BRT2 = Pisztoly 2-es nyomógombja Funkció Kezelési mód Kezelőelem Hegesztőáram BE/KI Csökkentett hegesztőáram 1 (gyári beállítás) Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütemű üzemmód) Hegesztőáram BE/KI Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütemű üzemmód) Hegesztőáram növelése funkció 3 Hegesztőáram csökkentése funkció 86

87 A szinergikus AWI-vezérlés elve Standard AWI-pisztoly 1 billenőkapcsolóval (MG-kapcsoló, két nyomógomb) Ábra Kezelőelem Jelmagyarázat BRT 1 = Pisztoly 1-es nyomógombja BRT 2 = Pisztoly 2-es nyomógombja Funkció Kezelési mód Kezelőelem Hegesztőáram BE/KI Csökkentett hegesztőáram Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütemű üzemmód) 1 (gyári beállítás) Hegesztőáram BE/KI Csökkentett hegesztőáram (érintőgombos üzemmód) Hegesztőáram növelése funkció 2 Hegesztőáram csökkentése funkció Hegesztőáram BE/KI Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütemű üzemmód) Hegesztőáram növelése funkció 3 Hegesztőáram csökkentése funkció 87

88 A szinergikus AWI-vezérlés elve FEL-/LE ( UP-/DOWN AWI-pisztoly (8-pólusú) UP-/DOWN AWI-pisztoly 1 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT 1 = Pisztoly 1-es nyomógombja Funkciók Hegesztőáram BE / KI Kezelési mód Kezelőelem Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütem) Hegesztőáram fokozatmentes növelése (UP-funkció) 1 (gyári beállítás) Hegesztőáram fokozatmentes csökkentése (DOWN-funkció) Hegesztőáram BE / KI Csökkentett hegesztőáram (érintőgombos üzemmód) 2 Hegesztőáram BE / KI Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütem) Hegesztőáram növelése fokozatokban * 4 Hegesztőáram csökkentése fokozatokban * 88

89 A szinergikus AWI-vezérlés elve UP-/DOWN AWI-pisztoly 2 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT 1 = Pisztoly 1-es nyomógombja (bal) BRT 2 = Pisztoly 2-es nyomógombja (jobb) Funkciók Hegesztőáram BE / KI Kezelési mód Kezelőelem Csökkentett hegesztőáram Csökkentett hegesztőáram (érintőgombos üzemmód) / (4-ütem) Hegesztőáram fokozatmentes növelése (UP-funkció) 1 (gyári beállítás) Hegesztőáram fokozatmentes csökkentése (DOWN-funkció) Hegesztőáram BE / KI Csökkentett hegesztőáram 2 Csökkentett hegesztőáram (érintőgombos üzemmód) Hegesztőáram BE / KI Csökkentett hegesztőáram Csökkentett hegesztőáram (érintőgombos üzemmód) 4 Hegesztőáram növelése fokozatokban * Hegesztőáram csökkentése fokozatokban * * > lásd fejezet Gázteszt 4 > 3 s 89

90 A szinergikus AWI-vezérlés elve Potméteres AWI-pisztoly (8-pólusú) Az áramforrást potméteres AVI-pisztolyhoz kell konfigurálni > lásd fejezet Potméteres AVI-pisztoly 1 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT 1 = Pisztoly 1-es nyomógombja Funkció Hegesztőáram BE/KI Kezelési mód Kezelőelem Csökkentett hegesztőáram (érintőgombos üzemmód) Hegesztőáram fokozatmentes növelése 3 Hegesztőáram fokozatmentes csökkentése Potméteres AVI-pisztoly 2 nyomógombbal Ábra Kezelőelem Jelmagyarázat BRT 1 = Pisztoly 1-es nyomógombja BRT 2 = Pisztoly 2-es nyomógombja Funkció Hegesztőáram BE/KI Kezelési mód Kezelőelem Csökkentett hegesztőáram Csökkentett hegesztőáram (érintőgombos üzemmód) 3 Hegesztőáram fokozatmentes növelése Hegesztőáram fokozatmentes csökkentése 90

91 A szinergikus AWI-vezérlés elve Potméteres AWI-pisztoly konfigurálása VESZÉLY Sérülésveszély a készülék kikapcsolását követően is meglévő elektromos feszültség miatt! Halálos kimenetelű baleseteket okozhat, ha a hegesztőgéppel úgy dolgoznak, hogy annak burkolata nincs a helyén! Üzem közben a készülékben lévő kondenzátorok elektromosan feltöltődnek. 4 percig tart, amíg ezek a kondenzátorok a hálózati csatlakozó kihúzását követően elveszítik töltöttségüket. 1. Készüléket kikapcsolni. 2. Hálózati csatlakozót kihúzni. 3. Legalább 4 percet várni, amíg a kondenzátorok elvesztik töltöttségüket! FIGYELMEZTETÉS Balesetveszély a biztonsági előírások figyelmen kívül hagyása miatt! A biztonsági előírások figyelmen kívül hagyása életveszélyes lehet! Figyelmesen el kell olvasni ennek a kezelési utasításnak a biztonsági előírásokat tartalmazó részét! Az adott országban érvényes balesetmegelőzési előírásokat be kell tartani! A munkaterületen tartózkodó más személyeket is figyelmeztetni kell az előírások betartására! VIGYÁZAT Felülvizsgálat! Az ismételt üzembe helyezés előtt feltétlenül el kell végezni az IEC / DIN EN Ívhegesztő berendezések Üzem közbeni ellenőrzés és vizsgálat szerinti ellenőrzéseket! Részletes leírást lásd a hegesztőgép kezelési- és karbantartási utasításában! Potméteres AWI-pisztoly csatlakoztatása előtt a hegesztőgép belsejében a T320/1 vezérlőpanelen lévő JP27-es csúszóérintkezőt el kell távolítani. AWI-pisztoly konfigurációja Beállítás Standard AWI- ill. UP/DOWN-pisztolyhoz előkészítve (gyári beállítás) Potméteres AWI-pisztolyhoz előkészítve JP27 JP27 Ábra 5-43 Ehhez a pisztolytípushoz a hegesztőgépen a 3 -as pisztolykezelési módot kell beállítani > lásd fejezet

92 A szinergikus AWI-vezérlés elve RETOX AWI-pisztoly (12-pólusú) Ennek a pisztolynak a használatához az áramforrásnak 12-pólusú pisztolycsatlakozó aljzattal ("ON 12POL RETOX TIG", opcióként rendelhető) kell rendelkezni! Ábra Kezelőelem Jelmagyarázat BRT = pisztoly nyomógombja Funkció Hegesztőáram BE / KI Kezelési mód Kezelőelem BRT 1 Csökkentett hegesztőáram 1 BRT 2 Csökkentett hegesztőáram (érintőgombos funkció) (gyári BRT 1 (kattintás) Hegesztőáram növelése ( UP -funkció) beállítás) BRT 3 Hegesztőáram csökkentése ( DOWN -funkció) BRT 4 Ennél a pisztolytípusnál a 2-es és 3-as kezelési mód nem alkalmazható ill. nincs értelme. Hegesztőáram BE / KI BRT 1 Csökkentett hegesztőáram BRT 2 Csökkentett hegesztőáram (érintőgombos funkció) Hegesztőáram növelése fokozatokban (1. fokozat beállítása) BRT 3 Hegesztőáram csökkentése fokozatokban (1. fokozat beállítása) 4 BRT 4 Átváltás UP-/DOWN - és JOB-váltás üzemmód között JOB-szám növelése BRT 3 JOB-szám csökkentése BRT 4 BRT 1 (kattintás) BRT 2 (kattintás) Gázteszt BRT 2 (3 s) Hegesztőáram BE / KI BRT 1 Csökkentett hegesztőáram BRT 2 Csökkentett hegesztőáram (érintőgombos funkció) Programszám növelése BRT 3 Programszám csökkentése 5 BRT 4 Átváltás UP-/DOWN - és JOB-váltás üzemmód között JOB-szám növelése BRT 3 JOB-szám csökkentése BRT 4 BRT 1 (kattintás) BRT 2 (kattintás) Gázteszt BRT 2 (3 s) Hegesztőáram BE / KI BRT 1 Csökkentett hegesztőáram BRT 2 Csökkentett hegesztőáram (érintőgombos funkció) Hegesztőáram fokozatmentes növelése ( UP -funkció) BRT 3 Hegesztőáram fokozatmentes csökkentése ( DOWN -funkció) 6 BRT 4 Átváltás UP-/DOWN - és JOB-váltás üzemmód között JOB-szám növelése BRT 3 JOB-szám csökkentése BRT 4 BRT 1 (kattintás) BRT 2 (kattintás) Gázteszt BRT 2 (3 s) JOB átkapcsolás előfeltételei: JOB területének meghatározása > lásd fejezet JOB betöltése a meghatározott területre > lásd fejezet

93 A szinergikus AWI-vezérlés elve A maximálisan betölthető programok számának megadása Ennek a funkciónak a segítségével a kezelő meghatározhatja a szabad tárterületről maximálisan betölthető hegesztési feladatok (JOB-ok) számát. Gyárilag a gépet úgy állították be, hogy a hegesztőpisztollyal maximum 10 hegesztési feladat (JOB) tölthető be, de szükség esetén ez akár 128-ra is növelhető. A szabad tárterületen lévő első szabad hegesztési feladat (JOB) a 129-es. Gyári beállítással így a pisztolyról a (összesen 10 db) hegesztési feladat JOB) hívható be. Az első JOB tetszőlegesen beállítható. A következő grafikon egy példát mutat arra, ha a maximálisan lehívható hegesztési feladatok (JOB) száma 5-re van beállítva és az első lehívható JOB a 145-ös. Ebből következik, hogy a pisztolyról a es számú JOB-ok hívhatók be. Ábra l ENTER + EXIT NAVIGATION Ábra 5-45 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Pisztoly konfigurálása menüpont Hegesztőpisztoly funkcióinak beállítása JOB-szám behívása A maximálisan kiválasztható JOB-ok számának beállítása (Beállítható: 1 128, gyári beállítás: 10). További paraméterek a BLOCK-JOB funkció aktiválását követően. Start-JOB Az elsőként behívható JOB beállítása (Beállítható: , gyári beállítás: 129). A maximálisan behívható JOB-ok számának beállítását kizárólag 4-es, 5-ös és 6-os, ill. 14-es, 15- ös és 16-os (érintőgombos funkció nélküli) pisztolykezelési módoknál lehet elvégezni. 93

94 A szinergikus AWI-vezérlés elve Ugrás beállítása Ábra ENTER l + EXIT NAVIGATION Ábra 5-47 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Pisztoly konfigurálása menüpont Hegesztőpisztoly funkcióinak beállítása 1. lépés beállítása Beállítható: 1 20 (gyári beállítás: 1) Ez a funkció kizárólag UP/DOWN-pisztollyal és csak 4-es és 14-es üzemmódban használható! 94

95 5.14 Bevontelektródás kézi ívhegesztés (BKI) Felépítés és funkciók Bevontelektródás kézi ívhegesztés (BKI) VIGYÁZAT Becsípődés veszélye és égési sérülések keletkezésének veszélye! Elégett elektróda csonkjának kivételekor vagy új elektróda behelyezésekor Készülék főkapcsolóját kikapcsolni, Megfelelő védőkesztyűt viselni, Az elégett elektróda csonkjának kivételéhez és a hegesztett munkadarabok mozgatásához szigetelt fogót használni, és Az elektródafogót mindig a munkadarabtól elszigetelten letenni! Védőgáz csatlakoztatása! Bevontelektródás kézi ívhegesztésnél az üresjárati feszültség a menetes csatlakozón (G¼") is megjelenik. Sárga védőkupakot a menetes csatlakozóra (G¼") rádugni (védelem a feszültségtől és a szennyeződésektől) Elektródafogó és testkábel csatlakoztatása Ábra

96 Bevontelektródás kézi ívhegesztés (BKI) Poz. Jel Leírás 0 1 Elektródafogó 2 Csatlakozó hüvely, hegesztőáram - Elektródafogó csatlakoztatására 3 Munkadarab 4 Csatlakozó hüvely, hegesztőáram + Testkábel csatlakoztatására Az elektródafogó kábelének csatlakozó dugóját az áramforrás + vagy - csatlakozó aljzatába bedugni és jobbra elfordítva rögzíteni. A testkábel kábelének csatlakozó dugóját az áramforrás + vagy - csatlakozó aljzatába bedugni és jobbra elfordítva rögzíteni. A polaritás megválasztásánál mindig a használt elektróda gyártójának a dobozon is megtalálható előírásait kell figyelembe venni Hegesztési feladat kiválasztása Kezelőelem Teendő Eredmény Bevontelektródás kézi ívhegesztő (BKI) eljárás kiválasztása. A jelzőlámpa zölden világít. Hegesztőáramot beállítani A hegesztőáram polaritás átkapcsolása (polaritás csere) Ennek a funkciónak a segítségével a kezelő a hegesztőáram polaritását elektronikusan megváltoztathatja. Ha pl. olyan különböző elektródatípusokkal dolgozunk, amelyekhez a gyártó különböző polaritásokat javasol, akkor a hegesztőáram polaritása egyszerűen megváltoztatható a vezérlőpanelről Kiválasztás és beállítás Kezelőelem Teendő Eredmény Kijelzőkön x x Hegesztőáram polaritása paraméter kiválasztása: Addig nyomogatni, amíg a AC/DC (Hegesztőáram polaritás) jelzőlámpa világít. Hegesztőáram polaritását beállítani DC- állás - pólus a hegesztőáram "-" csatlakozó aljzaton + pólus a hegesztőáram "+" csatlakozó aljzaton DC+ állás + pólus a hegesztőáram "-" csatlakozó aljzaton - pólus a hegesztőáram "+" csatlakozó aljzaton AC állás Bevontelektródás kézi ívhegesztés váltóárammal 96

97 Frekvencia és balansz beállítása Hegesztőáram polaritása menüpontban váltóáramú hegesztést ( AC ) bekapcsolni > lásd fejezet Felépítés és funkciók Bevontelektródás kézi ívhegesztés (BKI) Kezelőelem Teendő Eredmény Kijelzőn x x Váltóáramú frekvencia menüpontot kiválasztani. Nyomógombot addig nyomogatni, amíg a jelzőlámpa világít. Váltóáramú frekvenciát beállítani. Gyári beállításhoz lásd a kijelzőt. x x Váltóáramú balansz menüpontot kiválasztani. Nyomógombot addig nyomogatni, amíg a jelzőlámpa világít.. Váltóáramú balanszot beállítani. Gyári beállításhoz lásd a kijelzőt HOTSTART A Hotstart funkció úgy működik, hogy bevontelektródával történő ívgyújtáskor növelt indulóárammal elősegíti a könnyebb ívgyújtást. a) = Hotstart-időt b) = Hotstart-áram I = Hegesztőáram t = Idő HOTSTART-áram Kezelőelem Teendő Eredmény Kijelzőkön x x Hotstart-áram hegesztési paraméter kiválasztása: Addig nyomogatni, amíg az AMP% (Hotstartáram) jelzőlámpa világít. Hotstart-áramot beállítani. Gyári beállítással a fő hegesztőáram %-ában történik. A Hotstart-áram abszolut értékben történő megadásához > lásd fejezet %-os megjelenítés: Megjelenítés abszolut értékben: 97

98 Bevontelektródás kézi ívhegesztés (BKI) HOTSTART-idő Kezelőelem Teendő Eredmény Kijelzőkön Hotstart-idő hegesztési paraméter kiválasztása: Addig nyomogatni, amíg a sec (Hotstart-idő) jelzőlámpa világít. Hotstart-időt beállítani ARCFORCE Hegesztés közben az Arcforce -funkció az elektróda leragadásának veszélye esetén a hegesztőáram megnövelésével megakadályozza az elektróda végének a hegfürdőbe ragadását. Ez különösen a nagy cseppekben olvadó elektródatípusok esetében a kis áramerősséggel és rövid ívvel történő hegesztést könnyíti meg jelentősen. Kezelőelem Teendő Eredmény Kijelzőkön 1 x Arcforcing hegesztési paraméter kiválasztása A jelzőlámpa pirosan világít. Arcforcing beállítása -40 = rutilos bevonatú elektródák 0 = bázikus bevonatú elektródák +40 = cellulóz bevonatú elektródák ANTISTICK Az ANTISTICK funkció megakadályozza az elektróda bevonatának felizzását. Ha az elektróda az ARCFORCING funkció ellenére mégis leragadna a munkadarabhoz, akkor a hegesztőgép kb. 1 másodperc múlva automatikusan átvált a minimális hegesztőáramra, megakadályozva ezzel az elektróda felizzását. Ilyen esetben tanácsos a beállított hegesztőáramot ellenőrizni és az adott hegesztési feladatnak megfelelően módosítani. 98

99 Bevontelektródás kézi ívhegesztés (BKI) Kézi impulzus ívhegesztés emelkedő helyzetben (PF) Hegesztési tulajdonságok: különösen alkalmas gyökhegesztésre fedőrétegeknél finom hegesztési felület keletkezik AWI optikával kevés utómegmunkálás, mivel csekély a fröcskölés mértéke kiválóan alkalmas nehéz elektródákhoz kitűnő résáthidalás elülső oldal áttűnése nélkül kevesebb késletetés az ellenőrzött hőbevitel miatt Kezelőelem Művelet Eredmény Működtesse a nyomógombot, amíg a jelzőlámpa világít. zöld színnel nem Impulzusáram kiválasztása, a százalékérték a főáramtól függ A jelzőlámpa AMP világít Beállítási tartomány: 1% +200% (1%-os lépésekben, gyárilag: 142%) Pulzálás szünet áramának kiválasztása, a százalékérték a főáramtól függ A jelzőlámpa AMP% világít Beállítási tartomány: 1% 200% (1%-os lépésekben, gyárilag: 82%) Egyensúly kiválasztása A jelzőlámpa világít Beállítási tartomány: 1% 99% (1%-os lépésekben, gyárilag: 30%) Frekvencia kiválasztása A jelzőlámpa világít Beállítási tartomány: 0,1 Hz 500 Hz (0,1 Hz/1 Hz-es lépésekben, gyárilag: 1,2 Hz) AMP = főáram AMP% = impulzus áram AMP% = pulzálásszünet árama = frekvencia = pozitív-negatív rész aránya Ábra 5-49 Az impulzus paraméter alaphelyzetben úgy van előre beállítva, hogy a hegesztőáram középértéke az előre kiválasztott főáramnak AMP megfeleljen. Ha az impulzus paramétert állítja, akkor a hegesztőáram középértéke AMP is változik. 99

100 Hegesztőprogramok 5.15 Hegesztőprogramok A hegesztési folyamatot meghatározó egyéb paraméterek megváltoztatása egyformán vonatkozik az összes többi programra is. A hegesztési paraméterek megváltoztatása azonnal elmentésre kerül az adott JOB-ban! A hegesztőgép 16 programmal rendelkezik. Ezek a hegesztési folyamat közben válthatók. Minden egyes hegesztési feladathoz (JOB-hoz, > lásd fejezet ) 16 különböző programot lehet beállítani, elmenteni és betölteni. A 0 -s számú programban (standard beállítás) a hegesztőáram fokozatmentesen beállítható a teljes tartományon belül. Az 1 15-ös számú programhelyeken 15 különböző hegesztőáram (beleértve az üzemmód és a pulzált ívű hegesztés változtatásának lehetőségét is) állítható be. Példa: Programszám Hegesztőáram Üzemmód Pulzálás 1 80A 2-ütem Pulzált ívű hegesztés BE 2 70A 4-ütem Pulzált ívű hegesztés KI Hegesztés közben az üzemmódot nem lehet megváltoztatni. Ha pl. a hegesztést az 1-es számú programmal (2-ütemű üzemmód) kezdjük, majd a 2-es számú programmal folytatjuk, akkor annak ellenére, hogy a 2-es számú programban 4-ütemű üzemmód van beállítva a 2-ütemű üzemmód lesz érvényben egészen a hegesztési folyamat befejezéséig. A pulzálás funkció (pulzált ívű hegesztés KI, pulzált ívű hegesztés BE) és a hegesztőáram értéke az aktuálisan használt program szerint alakul. 100

101 Kiválasztás és beállítás Felépítés és funkciók Hegesztőprogramok Hegesztőprogram beállítása a hegesztőgép kezelőpaneljéről Kezelőelem Teendő Eredmény Kijelzőn Nyomógombot addig nyomogatni, amíg a PROG jelzőlámpa világít. Programszámot kiválasztani ill. betölteni, pl. 1-es számú program Hegesztőáram (bal oldali) / programszám (jobb oldali) Üzemmódot beállítani (valamennyi programhoz különkülön beállítható). Nincs változás Nyomógombot addig nyomogatni, amíg a jobb oldali kijelző bal szegmensében megjelenik egy P betű. (A tőle jobbra megjelenő szám az aktuális programszámot mutatja.) A hegesztés folyamatának valamennyi paramétere tetszőlegesen kiválasztható és módosítható. A változtatásokat az összes többi program is azonnal átveszi. Hegesztőáram beállítása a kiválasztott számú programban (pl. 75 A az 1-es sz.-ú programban). Potméteres- vagy UP/DOWN-pisztoly csatlakoztatásakor vagy egy standard AWI-pisztolynak UP/DOWN üzemmódban történő használatakor a hegesztőgép vezérlésén a programváltás funkció le van tiltva! A maximálisan behívható programok számának megadása Ennek a funkciónak a segítségével a kezelő meghatározhatja a maximálisan behívható programok számát (ez kizárólag csak a hegesztőpisztolyról behívható programok számára vonatkozik). Gyári beállításnál mind a 16 program behívható. Igény esetén ez a szám tetszőlegesen csökkenthető. A behívható programok számának korlátozásához a következő, nem használt programban a hegesztőáram értékét 0 -ra kell beállítani. Ha pl. kizárólag az első négy programot (0 3 sz.-ú programok) használjuk, akkor a 4-es sz.-ú programban 0 A hegesztőáramot kell beállítani. Ebben az esetben a hegesztőpisztolyról csak a 0 3-as sz.-ú programok hívhatók be. 101

102 Hegesztőprogramok Példa "Program szinergikus beállítással" Ábra Példa "Program hagyományos beállítással" Ábra Eszközök hegesztőprogram átváltására A kezelő az alábbi eszközök segítségével megváltoztathat, betölthet és tárolhat programokat: Programok Eszköz írása és változtatása betöltése Hegesztőgép kezelőpanel Teljesítményszabályzós (Up/Down) hegesztőpisztoly - 16 RETOX-AWI-pisztoly - 16 RINT X11 / X12 robotinterfész - 16 BUSINT X11 iparibusz interfész

103 Hegesztési feladatok rendszerezése ("Job-Manager") 5.16 Hegesztési feladatok rendszerezése ("Job-Manager") A leírt beállítások elvégzését követően a készülék automatikusan visszavált a legjellemzőbb hegesztési paraméterek (hegesztőáram és ívfeszültség) megjelenítésére. Annak érdekében, hogy a végrehajtott összes módosítás tárolásra kerüljön az áramforrásban, az utolsó változtatást követően minimum 5 másodpercet kell várni a gép kikapcsolásáig! A JOB-menedzser segítségével hegesztési feladatok (JOB-ok) tárolhatók, másolhatók vagy visszaállíthatók. A JOB tulajdonképpen egy adott hegesztési feladat, amit a 4 fő hegesztési paraméter, úgymint: hegesztőeljárás, anyagféleség, W-elektród átmérő és varratfajta határoz meg. Minden JOB-ban definiálható egy programlefutás. Minden egyes JOB-ban maximum 16 különböző program (P0 P15) állítható be. A kezelőnek összesen 249 JOB áll rendelkezésére. Ebből 121 JOB előre beprogramozott. További 128 JOB tetszőlegesen programozható. Két különböző tárterületet különböztetünk meg: 121 gyárilag előre beprogramozott fix JOB. A fix JOB-okat nem kell külön betölteni, hanem csupán a hegesztési feladat kiválasztásával definiálni (minden egyes hegesztési feladathoz gyárilag egyértelműen hozzárendeltek egy JOB-számot). 128 szabadon definiálható JOB ( sz.-ú JOB-ok) Jelmagyarázat Kijelzőn Jelentés JOB betöltés (Load JOB) JOB másolás (copy JOB) Egy adott JOB visszaállítása (reset JOB) Valamennyi JOB visszaállítása (reset all JOBs) 103

104 Hegesztési feladatok rendszerezése ("Job-Manager") Egy új program (JOB) előállítása ill. másolása Egy gyárilag beprogramozott hegesztési feladat (1 128 sz.-ú JOB) átmásolása a szabadon programozható tárterületre ( sz.-ú JOB): Elméletileg mind a 256 JOB tetszőlegesen módosítható. Mégis egy speciális hegesztési feladathoz tanácsos egy JOB-számot hozzárendelni a szabadon felhasználható tárterületről ( sz.-ú JOB). Kezelőelem Teendő Eredmény Kijelzőn n x JOB-menedzser menüpont kiválasztása "VOLT" jelzőlámpa világít. Áramerősség és ívfeszültség értékei jelennek meg 2 s JOB-menedzser menüpont kiválasztása 1 x Átváltás program betöltésről ( Lade JOB ) program másolásra ( Kopiere JOB ) Forgatógomb segítségével a kívánt programszámot kiválasztani (pl. 150) 1 x JOB átmásolódott a szabadon programozható tárterületre. A készülék visszaváltott kijelző üzemmódra. A JOB tetszőlegesen módosítható. Áramerősség és JOBszám 104

105 Hegesztési feladatok rendszerezése ("Job-Manager") Egy rendelkezésre álló program (JOB) betöltése a szabad tárterületről Kezelőelem Teendő Eredmény Kijelzőn x x JOB-menedzser menüpont kiválasztása Addig nyomogatni, amíg a VOLT jelzőlámpa világít. 2 sec. JOB-menedzser menüpont kiválasztása Forgatógombbal a kívánt programszámot kiválasztani (pl. 150). 1 x JOB betöltődött, a készülék visszaváltott kijelző üzemmódra. A JOB tetszőlegesen módosítható. Áramerőssé g és JOB-szám Egy program (JOB) visszaállítása a gyári beállításokra (RESET JOB) Kezelőelem Teendő Eredmény Kijelzőn x x JOB-menedzser menüpont kiválasztása Addig nyomogatni, amíg a VOLT jelzőlámpa világít. 2 sec. JOB-menedzser menüpont kiválasztása 2 x Átváltás program betöltésről ( Lade JOB ) program visszaállításra ( Reset JOB ) Forgatógombbal a kívánt programszámot kiválasztani (pl. 150). 1 x JOB visszaállt a gyári beállításokra, a készülék visszaváltott kijelző üzemmódra. Áramerősség és JOBszám. 105

106 Hegesztési feladatok rendszerezése ("Job-Manager") as programok visszaállítása a gyári beállításokra (RESET ALL JOBs) Kezelőelem Teendő Eredmény Kijelzőn x x JOB-menedzser menüpont kiválasztása Addig nyomogatni, amíg a VOLT jelzőlámpa világít. 2 sec. JOB-menedzser menüpont kiválasztása 3 x Átváltás program betöltésről ( Lade JOB ) valamennyi program visszaállítására ( Reset All JOBs ) ON = valamennyi JOB visszaállítása OFF = JOB visszaállítás nincs 1 x Az összes JOB visszaállt a gyári beállításra, a készülék visszaváltott kijelző üzemmódra. Áramerősség és JOBszám JOB-menedzser menüpont változás nélküli elhagyása Ha a kezelő a JOB-menedzser menüpontban van és szeretne onnan változtatás nélkül kilépni: Kezelőelem Teendő Eredmény Kijelzőn 2 sec. A készülék ismét kijelző üzemmódra vált. A JOB tetszőlegesen módosítható. Áramerősség és JOBszám. 106

107 Távszabályzók 5.17 Távszabályzók A távvezérlők működtetése a 19-pólusú távszabályzó-csatlakozásról (analóg) történik RT1 19POL távszabályzó RTG1 19POL kézi távszabályzó Funkciók Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított fő hegesztőáram (0 100) %-ában. Funkciók Hegesztőáram fokozatmentes beállítása (0 % 100 %) a hegesztőgépen beállított hegesztőáram függvényében RTP1 19POL távszabályzó RTP2 19POL távszabályzó RTP3 spotarc 19POL távszabályzó RT AC 1 19POL távszabályzó Funkciók AWI / BKI (bevontelektródás kézi ívhegesztés). Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított fő hegesztőáram (0 100) %-ában. Pulzált ívű hegesztés / ponthegesztés / normál hegesztés Csúcs- és alapáram ciklusidejének valamint a ponthegesztési időnek a fokozatmentes beállítása. Funkciók AWI / BKI (bevontelektródás kézi ívhegesztés). Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított fő hegesztőáram (0 100) %-ában. Pulzált ívű hegesztés / ponthegesztés / normál hegesztés Frekvencia és a ponthegesztési idő fokozatmentes beállítása. Pulzálási frekvencia durva beállítása. Csúcs- és alapáram viszonyának (balansz) beállítása 10 % 90 % között. Funkciók AVI / BKI (bevontelektródás kézi ívhegesztés). Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított fő hegesztőáram (0 100) %-ában. Pulzált ívű hegesztés / SpotArc ponthegesztés / normál hegesztés. A frekvencia és a ponthegesztési idők fokozatmentesen beállíthatók. Pulzálás frekvenciájának durva beállítása. Csúcs- és alapáram viszonyának (balansz) beállítása 10% 90% között. Funkciók Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított hegesztőáram (0% 100%) %-ában. Váltóáramú hegesztőáram frekvenciájának fokozatmentes beállítása. Váltóáramú balansz (pozitív- és negatív félhullám viszonya) beállítása +15% és -15% között. 107

108 Távszabályzók RT PWS 1 19POL távszabályzó Funkciók Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított hegesztőáram (0% 100%) %-ában. Pólusváltás, csak pólusváltó funkcióval (PWS) rendelkező áramforrások esetében RTF1 19POL 5 M / RTF2 19POL 5 M pedálos távszabályzó Funkciók Hegesztőáram fokozatmentes beállítása a hegesztőgépen beállított fő hegesztőáram (0 100) %-ában. Hegesztési folyamat indítása és leállítása (START/STOP) ActivArc-hegesztés nem lehetséges, ha pedálos távszabályzót csatlakoztattunk a hegesztőgéphez. Szimbólum Jelentés Ábra 5-52 Pedálos távszabályzót lenyomni (hegesztési folyamat indítása) Pedálos távszabályzót le-/fel mozgatni (a kívánt hegesztőáramot beállítása) Pedálos távszabályzót felengedni (hegesztési folyamat befejezése) FFr Késleltetett áramfelfutás pedálos távszabályzó használatakor on Hegesztőáram egy bizonyos idő alatt fut fel a beállított fő hegesztőáram értékére off Hegesztőáram azonnal a beállított fő hegesztőáram értékére ugrik 108

109 Távszabályzók Késleltetett áramfelfutás RTF 1 / RTF 2 pedálos távszabályzóval ENTER EXIT 0 l + NAVIGATION Ábra 5-53 Kijelző Beállítás / kiválasztás Kilépés a menüpontból Exit Készülékkkonfiguráció (második rész) A készülékkonfigurációk és paraméterábrázolás beállításai Késleltetett áramfelfutás, RTF 1 pedálos távszabályzóval A Késleltetett áramfelfutás funkció be- ill. kikapcsolható Bekapcsolni Funkció bekapcsolása Kikapcsolni Funkció kikapcsolása 109

110 Egyszerre két oldalról történő hegesztés, szinkronizálási módok 5.18 Egyszerre két oldalról történő hegesztés, szinkronizálási módok Ez a funkció akkor fontos, ha két áramforrással, két oldalon egyszerre kell hegeszteni, mint ahogy pl. vastag alumínium anyagoknál PF pozícióban néhányszor előfordul. Ez biztosítja, hogy váltóáram esetén a plusz- és mínusz pólus fázisai mindkét áramforráson egyszerre lépjenek fel és az ívfények ezért ne befolyásolják egymást negatívan Szinkronizálás a hálózaton keresztül (50Hz / 60Hz) Ez az alkalmazás két szinkronizálási módot ismertet: Egy Tetrix gyártási sorozatú készülék és konkurrens készülék közti szinkronizálás. Két Tetrix gyártási sorozatú készülék közötti szinkronizálás. A tápfeszültségek fázissorrendje és forgómezői mindkét hegesztőkészüléknél azonos kell, hogy legyen! Amennyiben ezek nem egyeznek meg, a hegfürdőbe történő energiabevitelnél zavar lép fel. Ebben az esetben a Fázissorrend átkapcsolás forgókapcsolóval a fáziskülönbséget 60 -os lépésekkel lehet kiegyenlíteni (0, 60, 120, 180, 240 és 300 ). Az optimális fáziskiegyenlítés közvetlenül jobb hegesztési eredményt mutat. Kezelőelem Teendő Eredmény Szinkronizálási mód menüpont kiválasztása: Addig nyomogatni, amíg a jelzőlámpa világít. 110
