1 Kezelési- és karbantartási utasítás HU Szállítókocsi Trolly 55-5 A kiegészítő rendszerdokumentációkban leírtakat is figyelembe kell venni!

2 Általános tanácsok FIGYELMEZTETÉS Olvassa el a kezelési és karbantartási utasítást! A kezelési és karbantartási utasítás ismerteti a termékek biztonságos kezelését. Az összes rendszerelem kezelési és karbantartási utasítását el kell olvasni és be kell tartani, különös tekintettel a biztonsági utasításokra és figyelmeztetésekre! A baleset-megelőzési előírásokat és az egyes országokra vonatkozó rendelkezéseket vegye figyelembe! A kezelési és karbantartási utasítást a készülék használati helyén kell tárolni. A készüléken lévő biztonsági jelek és figyelmeztető táblák a lehetséges veszélyekről adnak felvilágosítást. Azoknak mindig felismerhetőeknek és olvashatóaknak kell lenniük. A készülék a technika mai szintjének és a szabályoknak ill. szabványoknak megfelelően készült és csak szakértők üzemeltethetik, végezhetik karbantartását és javíthatják. Ha a gép összeszerelésével, üzembe helyezésével, használatával kapcsolatban bármilyen kérdése lenne, forduljon ahhoz a szakkereskedőhöz, akitől a gépet vásárolta vagy hívja az EWM vevőszolgálatát a telefonszámon. A hivatalos kereskedelmi partnereink listája megtalálható a honlapon. A gyártó felelőssége ennek a készüléknek az üzemeltetésével kapcsolatban kizárólag csak annak működőképességére korlátozódik. Minden további felelősség teljesen mindegy, hogy milyen alapon nyugszik nyomatékosan ki van zárva. A felelősségnek ezt a korlátozását a gép üzembe helyezésével a felhasználó elismeri. A kezelési utasításban leírtakat, valamint a gép üzemeltetésének, használatának és karbantartásának módját a gyártó nem tudja felügyelni. A készülék szakszerűtlen összeszerelése anyagi károkat és személyi sérüléseket okozhat. Ezért a gyártó semmiféle felelősséget nem vállal az olyan veszteségért, kárért vagy költségért, amely a készülék hibás összeszerelésének, szakszerűtlen üzemeltetésének valamint hibás használatának vagy karbantartásának következménye, vagy valamilyen módon azzal összefüggésbe hozható. EWM AG Dr. Günter-Henle-Straße 8 D Mündersbach Ennek a dokumentumnak a szerzői joga a gyártót illeti. A dokumentum, vagy annak részletének másolása csak a gyártó írásos beleegyezésével engedélyezett. A dokumentum tartalma gondosan követve, ellenőrizve és szerkesztve lett, ennek ellenére a változtatások, hibák és tévedések joga fenntartva.

3 Tartalomjegyzék A kezelési- és karbantartási utasítás használata 1 Tartalomjegyzék 1 Tartalomjegyzék Biztonsági előírások A kezelési- és karbantartási utasítás használata Teljes dokumentáció Szimbólumok jelentése Szállítás és előkészületek a hegesztéshez Rendeltetésszerű használat Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető A gép működésének ismertetése gyors áttekintés Trolly Felépítés és funkciók Rendszer áttekintés Szerelés ON PS Trolly drive 200/300C Huzalelőtoló készülék felszerelése a forgókeresztre Hegesztőgép vagy hűtőmodullal ellátott hegesztőgép szerelése Összekötő kábelköteg húzási tehermentesítés Végső szerelés Védőgázpalack rögzítője Szállítás és előkészületek a hegesztéshez Karbantartás, ápolás és hulladékkezelés Általános Tisztítás Karbantartási munkák, időközök Napi karbantartási munkák Állapotellenőrzés szemrevételezéssel Működésellenőrzés Havonta elvégzendő karbantartási munkák Állapotellenőrzés szemrevételezéssel Működésellenőrzés Évente elvégzendő ellenőrzések (üzem közbeni ellenőrzések és vizsgálatok) Elhasználódott készülékek ártalmatlanítása Gyártóműi nyilatkozat végfelhasználóknak Az RoHS előírásainak betartása Műszaki adatok Trolly A melléklet EWM-vállalatcsoport áttekintése

4 Biztonsági előírások A kezelési- és karbantartási utasítás használata 2 Biztonsági előírások 2.1 A kezelési- és karbantartási utasítás használata Teljes dokumentáció Ez a dokumentum a teljes dokumentáció része és csak az alkalmazott termék "áramforrásának" kezelési és karbantartási utasításával együtt érvényes! Az összes rendszerelem kezelési és karbantartási utasítását el kell olvasni és be kell tartani, különösen a biztonsági utasításokat! Ábra 1-1 Az ábra egy hegesztőrendszer általános példáját mutatja. Poz. Dokumentáció A.1 Huzalelőtoló készülék A.2 Opciók átépítési útmutató A.3 Áramforrás A.4 Hűtőkészülék, feszültségátalakító, szerszámosláda, stb. A.5 Szállítókocsi A.6 Hegesztőpisztoly A.7 Távvezérlők A.8 Vezérlés A Teljes dokumentáció 4

5 Biztonsági előírások Szimbólumok jelentése 2.2 Szimbólumok jelentése Szimbó lum Leírás Műszaki sajátosságok, amelyeket a felhasználónak figyelembe kell venni. Készülék kikapcsolása Szimbó lum Leírás Működtetés és elengedés / érintés / tapintás Elengedés / ne működtesse Készülék bekapcsolása Működtetés és tartás kapcsolás Helytelen Forgatás Helyes Számérték - beállítható Belépés a menübe A jelzőlámpa zölden világít Navigálás a menüben A jelzőlámpa zölden villog Kilépés a menüből A jelzőlámpa pirosan világít Időábrázolás (példa: 4 mp várakozás / működtetés) A jelzőlámpa pirosan villog Megszakítás a menüábrázolásban (további beállítási lehetőségek vannak) Szerszám nem szükséges / ne használjon Szerszám szükséges / használjon 5

6 Biztonsági előírások Szállítás és előkészületek a hegesztéshez 2.3 Szállítás és előkészületek a hegesztéshez FIGYELMEZTETÉS A védőgázpalackok helytelen kezelése miatti sérülésveszély! A védőgázpalackok helytelen kezelése és nem megfelelő rögzítése súlyos sérülést okozhat! A gázgyártók és a nyomógázról szóló rendelet utasításait be kell tartani! A védőgázpalack szelepén nem szabad rögzítésnek lennie! Kerülje a védőgázpalack felmelegedését! VIGYÁZAT Balesetveszély az ellátóvezetékek miatt! A szállítás közben a le nem választott ellátóvezetékek (hálózati vezetékek, vezérlővezetékek stb.) veszélyeket, mint pl. a csatlakoztatott készülékek felborulása és személyi sérülések okozhatnak! Válassza le az ellátóvezetéket a szállítás előtt! Eldőlés veszélye! Munkavégzés közben vagy a készülék elhelyezésénél az eldőlhet, személyi sérülést okozhat vagy megrongálódhat. A készülék (az IEC szabványnak megfelelően) maximum 10 -os lejtőn biztosított eldőlés ellen. Munkavégzés vagy szállítás közben a készüléket egy stabil vízszintes felületre kell elhelyezni! A részegységeket megfelelő módon kell rögzíteni! A készüléket vízszintes helyzetben történő használatra tervezték! Ha a készüléket nem a megengedett (vízszintes) helyzetben használják, akkor az károsodhat. A készüléket kizárólag vízszintes helyzetben szabad szállítani és üzemeltetni! A kiegészítők szakszerűtlen csatlakoztatása az áramforrás és a kiegészítő meghibásodását okozhatja! A kiegészítőket kizárólag a hegesztőgép kikapcsolt állapotában, és csak a megfelelő aljzatba szabad csatlakoztatni és rögzíteni. Részletes leírás az adott kiegészítőről annak kezelési utasításában található! A hegesztőgép bekapcsolásakor az automatikusan felismeri a rácsatlakoztatott kiegészítőket. Porvédő sapkák védik a csatlakozó aljzatokat és ezzel a készüléket a szennyeződésektől és a sérülésektől. Ha a készülék valamelyik csatlakozó aljzatába semmilyen kiegészítő sincs bedugva, akkor a porvédő sapkát rá kell dugni. Ha a porvédő sapka sérült vagy hiányzik, akkor cserélni, illetve pótolni kell! 6

7 3 Rendeltetésszerű használat Rendeltetésszerű használat Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető FIGYELMEZTETÉS A nem rendeltetésszerű használat miatti veszélyek!! A készülék a technika mai szintjének és a szabályoknak ill. szabványoknak megfelelően ipari használatra készült. Kizárólag a típustáblán megadott hegesztési eljárásokhoz használható. Nem rendeltetésszerű használat esetén a készülékből személyekre, állatokra és anyagi értékekre ható veszélyek származhatnak. Az ezekből eredő károkért nem vállalunk felelősséget! A készüléket kizárólag rendeltetésszerűen és képzett, szakértő személyzetnek szabad használnia! A készülék szakszerűtlen módosítása vagy átépítése tilos! Ívhegesztő gépek és olyan kapcsolódó berendezések, mint például a védőgázpalack, szállításához. 3.1 Kizárólag az alábbi készülékekkel együtt használható és üzemeltethető Áramforrás Picomig 185 D3 Picomig 305 D3 Tetrix 230 Tetrix 230 AC/DC Tetrix 300 Phoenix 355 TKM Taurus 355 TKW Phoenix 355, 405, 505 TDM Taurus 355, 405, 505 TDM Taurus 355, 405, 505 TDW A huzalelőtoló készülékkel ellátott rendszereknél kiegészítő opciókat kell utólag felszerelni. A rendszeráttekintés mutatja a megfelelő opciókat ill. kombinációkat > lásd fejezet

8 A gép működésének ismertetése gyors áttekintés Trolly A gép működésének ismertetése gyors áttekintés 4.1 Trolly 55-5 Ábra 3-1 Poz. Jel Leírás 0 1 Kábelköteg tartó 2 Kereszttartó 3 Közbenső kábelköteg tehermentesítője > lásd fejezet Tartólemez gázpalack számára 5 Rögzítőheveder 6 Kerék, 250x60 7 Készülékrögzítő 8 Kerekek, elforduló 8

9 Felépítés és funkciók Rendszer áttekintés 5 Felépítés és funkciók 5.1 Rendszer áttekintés Ábra 4-1 9

10 Felépítés és funkciók Rendszer áttekintés Poz. Jel Leírás 0 1 Szállítókocsi - Trolly Szállítókocsi - Trolly áramforrás 405 /505 3 Szállítókocsi - Trolly áramforrás 405 /505 + cool 4 Szállítókocsi - Trolly áramforrás 405 /505 + case 5 ON TR Trolly Kereszttartó és felfogó a huzalelőtoló készülékhez ON PS Trolly 55-5 drive 4/4L Forgókereszt ON PS Trolly drive 200/300C Forgókereszt Minden huzalelőtoló készülék - drive 9 Huzalelőtoló készülékek - drive 4L/4X (forgatható) 10 Huzalelőtoló készülékek - drive 200/300C (forgatható) 10

11 Felépítés és funkciók Rendszer áttekintés Szerelés Ábra

12 Felépítés és funkciók Rendszer áttekintés Poz. 0 Mennyi ség Leírás Ábra M8 x 16, laposfejű csavar, belső kulcsnyílású, hatlapú csavar Cikkszám Sárvédő alátét

13 Felépítés és funkciók Rendszer áttekintés ON PS Trolly drive 200/300C VIGYÁZAT Szakszerűtlenül rögzített készülék! A szállítókocsin nem szakszerűen rögzített készülékek, készülék kombinációk ill. kiegészítők szállítás közben leeshetnek és személyi sérülést okozhatnak! A készülékek rögzítéséhez kizárólag a szállítókocsival együtt szállított eredeti alkatrészeket használja! A szállítókocsi kizárólag a > lásd fejezet 2 fejezetben megadott készülékek szállítására használható! A rögzítési pontokat minden szállítás előtt és rendszeres időközönként is ellenőrizni kell! Ábra 4-4 Poz. Jel Leírás 0 1 ON PS Trolly drive 200/300C Forgókereszt 2 ON PS Trolly 55-5 drive 4/4L Forgókereszt 13

14 Felépítés és funkciók Rendszer áttekintés Huzalelőtoló készülék felszerelése a forgókeresztre Ábra

15 Felépítés és funkciók Hegesztőgép vagy hűtőmodullal ellátott hegesztőgép szerelése 5.2 Hegesztőgép vagy hűtőmodullal ellátott hegesztőgép szerelése A hegesztőgépek hűtőkészülékkel vagy anélkül szerelhetők a szállítókocsira. Hűtőkészülék nélküli szerelés esetén csupán a kereszttartót kell alacsonyabb helyzetben felszerelni. Ábra Picomig 185 D3 Picomig 305 D3 Tetrix 230 Tetrix 230 AC/DC Tetrix 300 Phoenix 355 TKM Taurus 355 TKW Phoenix 355, 405, 505 TDM Taurus 355, 405, 505 TDM Taurus 355, 405, 505 TDW cool40 U31 cool41 U31 cool50 U40 cool50-2 U40 cool50 U42 cool50-2 U42 ON TC 55 lehetséges nem lehetséges 15

16 Felépítés és funkciók Hegesztőgép vagy hűtőmodullal ellátott hegesztőgép szerelése Ábra 4-7 Ábra

17 Felépítés és funkciók Hegesztőgép vagy hűtőmodullal ellátott hegesztőgép szerelése Poz. Jel Leírás 0 1 Készülékrögzítő 2 Csavarozás Hengeres fejű csavar + sárvédő alátét + hatlapú anya 3 Laposfejű csavar, M8 x 16 mm 4 Kereszttartó 5 Hengeres fejű csavar, M6 x 45 6 Sárvédő alátét 7 Hatlapú anya, M6 Állítsa a készüléket a készüléktartóra és rögzítse azt (A, B ábra). Állítsa be a kereszttartó magasságát a készülék magasságához. Rögzítse a készüléket a fogantyúcsövön a csavarral (C ábra) Összekötő kábelköteg húzási tehermentesítés Nem vagy szakszerűtlenül felszerelt húzási tehermentesítő! Nem vagy szakszerűtlenül felszerelt húzási tehermentesítő esetén a készüléken vagy az összekötő kábelkötegen lévő csatlakozóaljzatok és csatlakozódugók megsérülhetnek. A húzási tehermentesítő felfogja a kábelre, csatlakozódugóra és aljzatokra nehezedő húzóerőket. Különböző irányokba történő húzással ellenőrizze a tehermentesítési funkciót. A kábeleknek és tömlőknek megfeszített tehermentesítő kötél esetén elegendő holtjátékkal kell rendelkezniük! Ábra 4-9 Poz. Jel Leírás 0 1 Közbenső kábelköteg tehermentesítője > lásd fejezet Kábelköteg végét a közbenső kábelköteg tehermentesítőjén átfűzve bedugni és jobbra elfordítva rögzíteni. 17

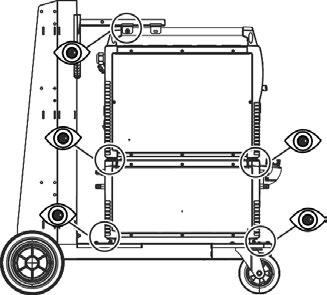

18 Felépítés és funkciók Végső szerelés 5.3 Végső szerelés FIGYELMEZTETÉS Veszélyek az el nem végzett végellenőrzés miatt! A nem megfelelően rögzített és leoldódó alkatrészek veszélyt jelenthetnek. Minden mechanikai összekötőt ellenőrizni kell helyes szerelésre vonatkozóan! Hajtson végre végellenőrzést! Végezzen működési tesztet! VIGYÁZAT A szakszerűtlenül rögzített készülékek balesetveszélyesek! A szállítókocsit a készüléksorozatnak megfelelően hozzá kell illeszteni a készülékek rögzítőjéhez. Illesztés nélküli szállítókocsinál a szállított készülék megbillenhet, és személyi sérülést okozhat. Átszerelés után és bármilyen szállítás előtt ellenőrizze az összes rögzítési pont szoros illeszkedését! 5.4 Védőgázpalack rögzítője FIGYELMEZTETÉS A védőgázpalackok helytelen kezelése miatti sérülésveszély! A védőgázpalackok nem előírás szerinti vagy elégtelen rögzítése súlyos sérülést okozhat! A védőgázpalackokat a szériaszerűen a készüléken lévő biztosítóelemekkel (lánc / heveder) rögzítse! A rögzítésnek két biztosítóelemmel kell történnie! Igazítsa a biztosítóelemek rögzítési pontjait a védőgázpalack méretéhez! A biztosítóelemeknek szorosan kell a palackon illeszkedniük. 18

19 Felépítés és funkciók Védőgázpalack rögzítője Poz. Jel Leírás 0 1 Gázpalack 2 Rögzítőheveder 3 Rögzítőheveder zárszerkezete Ábra Védőgázpalack tároló > lásd fejezet 4.4 Tartólemez védőgázpalack elhelyezésére Mind kicsi, mind pedig nagy védőgázpalackok szállíthatók a szállítórendszerrel. Nyissa ki a heveder feszítőreteszét. Tegye a védőgázpalack tartóra a védőgázpalackot. Biztosítsa a védőgázpalackot a hevederrel. Zárja be a heveder feszítőreteszét. Figyeljen arra, hogy a heveder szorosan fogja a gázpalackot! 19

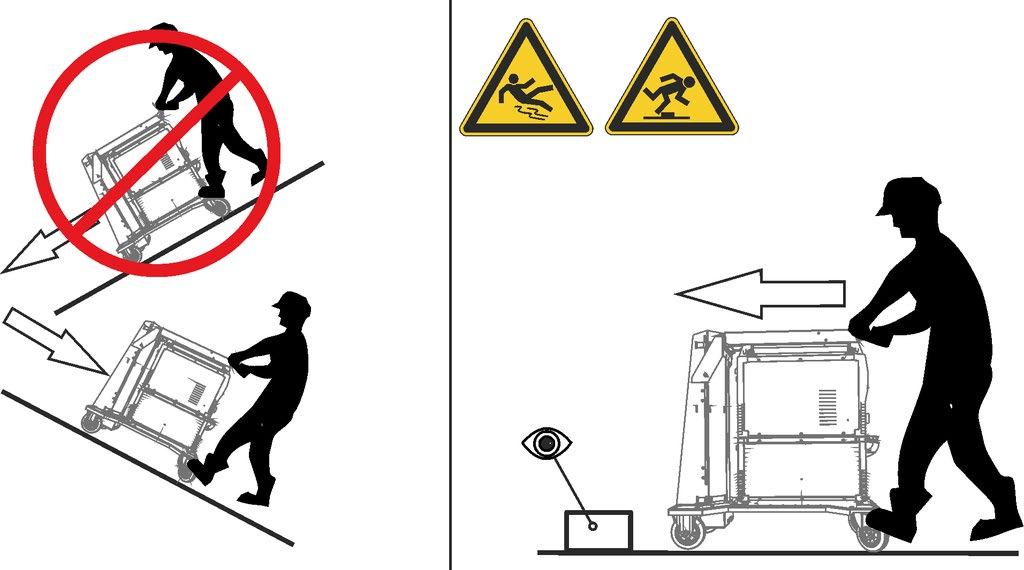

20 Felépítés és funkciók Szállítás és előkészületek a hegesztéshez 5.5 Szállítás és előkészületek a hegesztéshez FIGYELMEZTETÉS Szakszerűtlen átalakítás! A termék szakszerűtlen átalakítása azzal járhat, hogy az elveszti stabilitását, és ezáltal súlyos személyi sérülést okozhat! Kizárólag a termékkel együtt szállított alkatrészeket és rögzítőelemeket használja! Addig tilos terhelni a készüléket, amíg összeszerelés után nem ellenőrizte az összekötőelemeket! Sérülésveszély a nem daruzható készülékek nem megengedett módon történő szállítása következtében! A készülék daruzása és felfüggesztése nem megengedett! A készülék leeshet és személyi sérüléseket okozhat! A markolatok és fogantyúk kizárólag kézben történő szállításra alkalmasak! A készülék daruzásra és felfüggesztésre nem alkalmas! VIGYÁZAT Szakszerűtlenül rögzített készülék! A szállítókocsin nem szakszerűen rögzített készülékek, készülék kombinációk ill. kiegészítők szállítás közben leeshetnek és személyi sérülést okozhatnak! A készülékek rögzítéséhez kizárólag a szállítókocsival együtt szállított eredeti alkatrészeket használja! A szállítókocsi kizárólag a > lásd fejezet 2 fejezetben megadott készülékek szállítására használható! A rögzítési pontokat minden szállítás előtt és rendszeres időközönként is ellenőrizni kell! Ábra

21 6 Karbantartás, ápolás és hulladékkezelés 6.1 Általános Karbantartás, ápolás és hulladékkezelés Általános VESZÉLY Szakszerűtlen karbantartás és ellenőrzés! A készülék tisztítását, javítását vagy ellenőrzését csak szakértő, képesített személyek végezhetik! Képesített személy az, képzettsége, ismeretei és tapasztalati alapján felismeri a készülékek ellenőrzésénél fellépő veszélyeket és lehetséges következmény károkat, és meg tudja tenni a szükséges biztonsági intézkedéseket. A karbantartásra vonatkozó előírásokat be kell tartani > lásd fejezet 5.3! A készüléket csak sikeres ellenőrzés után helyezze újra üzembe. Sérülésveszély a készülék kikapcsolását követően is meglévő elektromos feszültség miatt! Halálos kimenetelű baleseteket okozhat, ha a hegesztőgéppel úgy dolgoznak, hogy annak burkolata nincs a helyén! Üzem közben a készülékben lévő kondenzátorok elektromosan feltöltődnek. 4 percig tart, amíg ezek a kondenzátorok a hálózati csatlakozó kihúzását követően elveszítik töltöttségüket. 1. Készüléket kikapcsolni. 2. Hálózati csatlakozót kihúzni. 3. Legalább 4 percet várni, amíg a kondenzátorok elvesztik töltöttségüket! FIGYELMEZTETÉS Tisztítás, ellenőrzés és javítás! A hegesztőkészülék tisztítását, ellenőrzését és javítását csak szakértő, képesített személyek végezhetik. Képesített személy az, aki képzettsége, ismeretei és tapasztalatai alapján felismeri a hegesztési áramforrások ellenőrzésénél fellépő veszélyeket és lehetséges következmény károkat, és meg tudja tenni a szükséges biztonsági intézkedéseket. Ha az alábbi ellenőrzések valamelyike nem teljesül, a készüléket csak a javítás és az ismételt ellenőrzés után szabad ismét üzembe helyezni. A hegesztőgép javítását és karbantartását csak olyan szakember végezheti, aki erre megfelelő kiképzéssel rendelkezik. Ha arra jogosulatlan személy végez javítást vagy karbantartást a gépen, akkor az a garanciális jogok megvonásával jár. Bármilyen probléma esetén forduljon ahhoz a szakkereskedőhöz, akitől a gépet vásárolta! Garanciális javítás vagy csere csak azon a szakkereskedőn keresztül lehetséges, akitől a gépet vásárolta. A gép javítása során csak eredeti alkatrészeket építsen be! Alkatrészek rendelésekor a következő adatokat kérjük megadni: gép típusa, gyártási- és cikkszáma, alkatrész megnevezése és cikkszáma. Jelen készülék a megadott környezeti feltételek és normál munkafeltételek mellett messzemenően karbantartásmentes és minimális ápolást igényel. A szennyezett készülék miatt az élettartam és a bekapcsolási idő csökken. A tisztítási intervallumokat alapvetően a környezeti feltételek és a készülék ehhez kapcsolódó elszennyeződése határozzák meg (mindazonáltal legalább félévente). 6.2 Tisztítás Tisztítsa meg a külső felületeket egy nedves kendővel (ne használjon agresszív tisztítószert). Fújja ki a szellőzőcsatornákat és amennyiben szükséges a készülék hűtőlamelláit olaj- és vízmentes sűrített levegővel. A sűrített levegő megforgathatja és ezáltal tönkreteheti a készülék ventilátorát. Ne fújja meg közvetlenül, ill. szükség esetén mechanikusan blokkolja a készülék ventilátorát. Ellenőrizze a hűtőfolyadék szennyeződéseit és amennyiben szükséges, cserélje ki azt. 21

22 Karbantartás, ápolás és hulladékkezelés Karbantartási munkák, időközök 6.3 Karbantartási munkák, időközök A hegesztőgép javítását és karbantartását csak olyan szakember végezheti, aki erre megfelelő kiképzéssel rendelkezik. Ha arra jogosulatlan személy végez javítást vagy karbantartást a gépen, akkor az a garanciális jogok megvonásával jár. Bármilyen probléma esetén forduljon ahhoz a szakkereskedőhöz, akitől a gépet vásárolta! Garanciális javítás vagy csere csak azon a szakkereskedőn keresztül lehetséges, akitől a gépet vásárolta. A gép javítása során csak eredeti alkatrészeket építsen be! Alkatrészek rendelésekor a következő adatokat kérjük megadni: gép típusa, gyártási- és cikkszáma, alkatrész megnevezése és cikkszáma Napi karbantartási munkák Állapotellenőrzés szemrevételezéssel Hálózati csatlakozókábel és annak törésgátlója Gázpalack rögzítőelemei Végezze el a tömlőcsomag és az áramcsatlakozások külső sérülésekre vonatkozó ellenőrzését, adott esetben cserélje ki azokat, ill. szakemberrel javíttassa meg! Gáztömlők és azok kapcsolóegységei (mágnesszelep) Ellenőrizze az összes csatlakozás valamint kopóalkatrész szoros illeszkedését, adott esetben húzza után. Ellenőrizze a huzaltekercs szabályos rögzítését. Kerekek és azok biztonsági elemei A készülék mozgatásához szükséges elemek (heveder, emelőszem, fogantyú) Egyebek, általános állapot Működésellenőrzés Kezelő-, jelző-, védő- és kapcsolóelemek működésének ellenőrzése. Áramkábelek (csatlakozók megfelelő rögzítettségét is ellenőrizni) Gáztömlők és azok kapcsolóegységei (mágnesszelep) Gázpalack rögzítőelemei Ellenőrizze a huzaltekercs szabályos rögzítését. Ellenőrizze a csatlakozók csavar- és dugaszoló csatlakozóinak, valamint a kopóalkatrészek helyes illeszkedését, adott esetben húzza után. Távolítsa el a rátapadó hegesztési fröccsenést. A huzaltovábbító görgőket rendszeresen tisztítsa meg (a szennyezettségi foktól függően) Havonta elvégzendő karbantartási munkák Állapotellenőrzés szemrevételezéssel Sérülések a burkolaton (elő-, hát- és oldallapok) Kerekek és azok biztonsági elemei A készülék mozgatásához szükséges elemek (heveder, emelőszem, fogantyú) Hűtőfolyadéktömlőket és azok csatlakozóit ellenőrizni, hogy nincs-e bennük szennyeződés Működésellenőrzés Választókapcsolók, vezérlőelemek, vészkapcsolók, feszültségcsökkentők, jelző- és ellenőrző lámpák Ellenőrizni, hogy a huzalvezetés részei (huzalbevezető, kapilláriscső) megfelelően rögzítettek-e. Hűtőfolyadéktömlőket és azok csatlakozóit ellenőrizni, hogy nincs-e bennük szennyeződés Ellenőrizze és tisztítsa meg a hegesztőpisztolyt. A pisztolyban keletkező lerakódások rövidzárlatot okozhatnak, ami hátrányosan befolyásolja a hegesztési eredményt, és a pisztoly is károsodhat! 22

23 Karbantartás, ápolás és hulladékkezelés Elhasználódott készülékek ártalmatlanítása Évente elvégzendő ellenőrzések (üzem közbeni ellenőrzések és vizsgálatok) A hegesztőkészülék ellenőrzését csak arra kiképzett szakember végezheti. Kiképzett szakember az, aki képzettsége, tudása és tapasztalata alapján a hegesztőgépek ellenőrzése során előforduló veszélyeket felismeri, tisztában van azok lehetséges következményeivel, és a szükséges biztonsági intézkedéseket meg tudja hozni. Bővebb információ található a mellékelt "Warranty registration" prospektusban, valamint a garanciáról, karbantartásról és ellenőrzésről szóló tájékoztatónkban a oldalon! Az IEC szabvány ( Időszakos felülvizsgálat és ellenőrzés ) szerint kell elvégezni a készülék rendszeres időközönkénti átvizsgálását. Az itt leírt ellenőrzéseken túl be kell tartani az adott országban érvényes sajátos előírásokat is. 6.4 Elhasználódott készülékek ártalmatlanítása Szakszerű hulladékkezelés! A készülék értékes nyersanyagokat tartalmaz, amelyeket újrahasznosítás céljából össze kell gyűjteni, az elektronikai alkatrészeket pedig előírás szerint kell ártalmatlanítani. Az elhasználódott alkatrészeket tilos a háztartási hulladékokkal együtt kezelni! Az elhasználódott alkatrészeket a hatósági előírásoknak megfelelően kell ártalmatlanítani! Gyártóműi nyilatkozat végfelhasználóknak Az európai előírások szerint (az Európa Parlament 2012/19/EU sz.-ú irányelve és i tanácsa) szerint az elhasználódott elektromos vagy elektronikus berendezéseket a háztartási hulladékoktól elkülönítve kell kezelni. Az áthúzott kerekes szeméttároló kuka szimbóluma azt jelenti, hogy az elhasználódott készüléket elkülönítve kell összegyűjteni. Ezt a készüléket ártalmatlanítás, ill. újrafelhasználás céljából egy erre a célra szolgáló elkülönített gyűjtőhelyre kell leadni. Németországban törvény ( i törvény az elektromos és elektronikus berendezések forgalomba hozataláról, visszavételéről és környezetbarát megsemmisítéséről) kötelezi Önt arra, hogy az elhasználódott elektromos készülékeket a háztartási hulladékoktól elkülönítve kezelje. A magánszemélyek kidobásra szánt készülékeit a hulladékkezeléssel és megsemmisítéssel foglakozó gyűjtőhelyek térítésmentesen átveszik. Kérjük, tájékozódjon az Ön lakóhelye szerint illetékes községi- vagy városi közigazgatóságnál arról, hogy az adott településen milyen lehetőségek vannak az elhasználódott készülékek leadására vagy begyűjtésére! Az EWM részt vesz egy jóváhagyott hulladékkezelési és újrafelhasználási rendszerben, és WEEE DE regisztrációs számon szerepel a Használt Elektromos Berendezések Regisztrálása -ban (EAR). Mindezeken túl az elhasznált hegesztőkészülékeit Európában bármely EWM szakkereskedésben is leadhatja. 6.5 Az RoHS előírásainak betartása Mi, az EWM AG Mündersbach, ezennel kijelentjük Önnek, hogy valamennyi, az RoHS irányelveinek betartásával gyártott és általunk szállított termék, megfelel az RoHS (2011/65/EU irányelv) követelményeinek. 23

24 Műszaki adatok Trolly Műszaki adatok 7.1 Trolly 55-2 A megadott teljesítményadatok és a garancia csak eredeti kopó- és fogyóalkatrészek használata esetén érvényesek! Védőgázpalack felfogó (10l/20l/50l) max. nyomás: 300 bar max. magasság: 1640 mm (+/-20) max. átmérő: 229 mm (+/-1%) Méretek (H x Sz x Ma) mm-ben 1015 x 505 x 1105 Tömeg tartozékok nélkül kb. 35 kg A következő szabvány szerint készült IEC

25 A melléklet EWM-vállalatcsoport áttekintése 8 A melléklet 8.1 EWM-vállalatcsoport áttekintése 25
