1 A TELEPÜLÉSI CSAPADÉKVÍZ- GAZDÁLKODÁS CSATORNAHÁLÓZATRA GYAKOROLT HATÁSAI Prof. Emerita Dulovics Dezsőné dr. SZIE YMÉK 1

2 Tartalom A TELEPÜLÉSI CSATORNAHÁLÓZATOK KLASSZIKUS RENDSZEREI, ÉS KAPCSOLATUK A TELEPÜLÉSI CSAPADÉKVÍZ-GAZDÁLKODÁSSAL Egyesitett Elválasztott A TELEPÜLÉSI CSATORNAHÁLÓZATOK JAVITOTT RENDSZEREI, ÉS KAPCSOLATUK A TELEPÜLÉSI CSAPADÉKVÍZ- GAZDÁLKODÁSSAL Javitott egyesitett Javitott elválasztott 2

3 BEVEZETÉS Gyors elvezetés, mentesités Hasznosulás, hasznosítás Módosulás, módosítás Újra használat 3

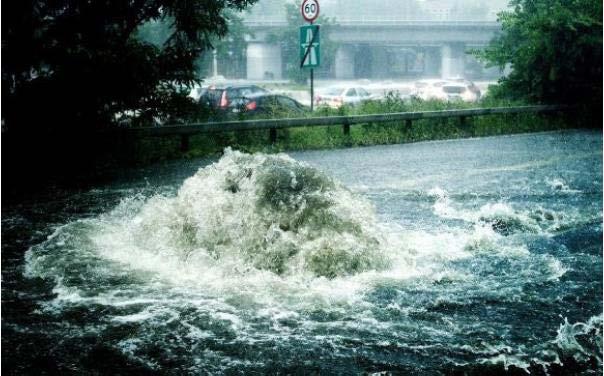

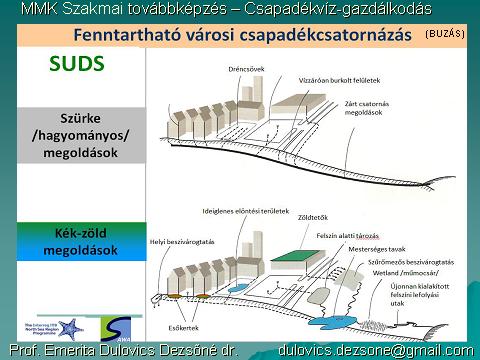

4 Gyors elvezetés, mentesités 4

5 Hasznosulás, hasznosítás 5

6 Módosulás, módosítás 6

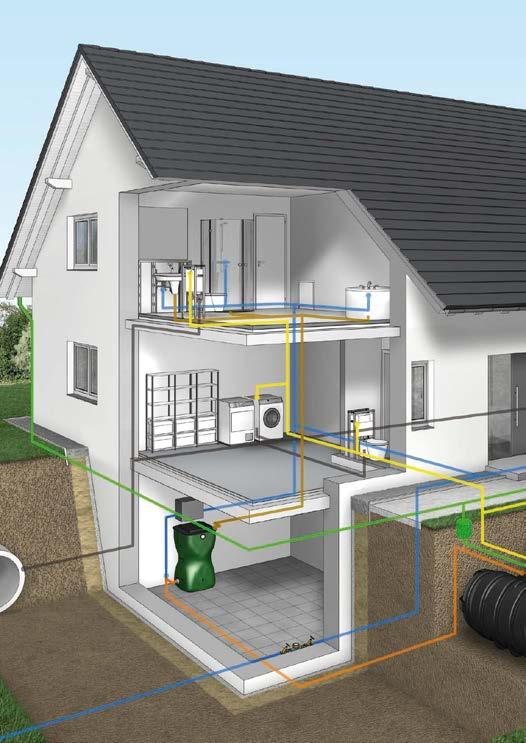

7 Újrahasználat 7

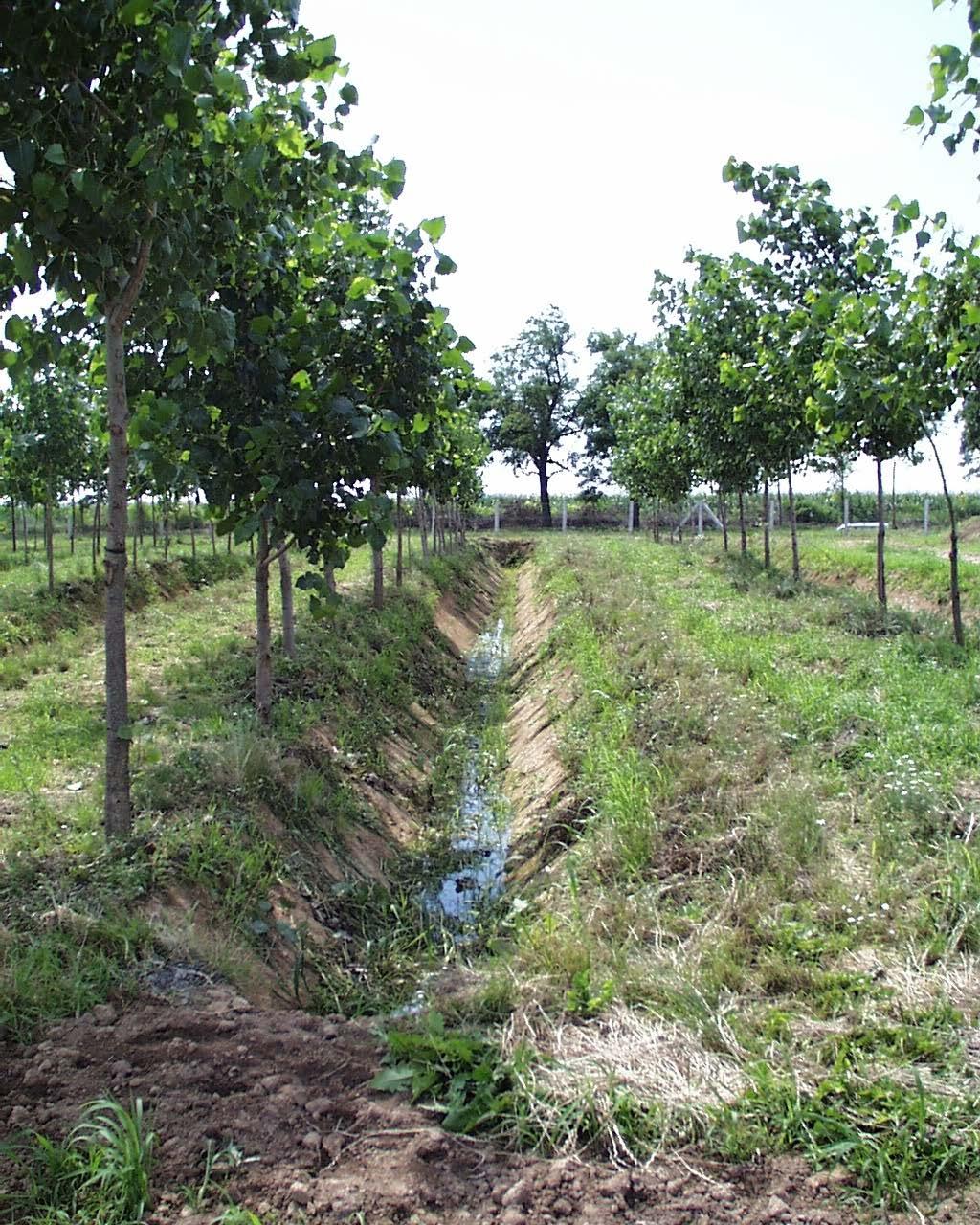

8 Nyárfás öntözés (Aparhant) 8 Dr. Dulovics Dezső PhD. BME, Vízi- Közmű és Környezetmérnöki Tanszék, dulovics@maszesz.hu 24

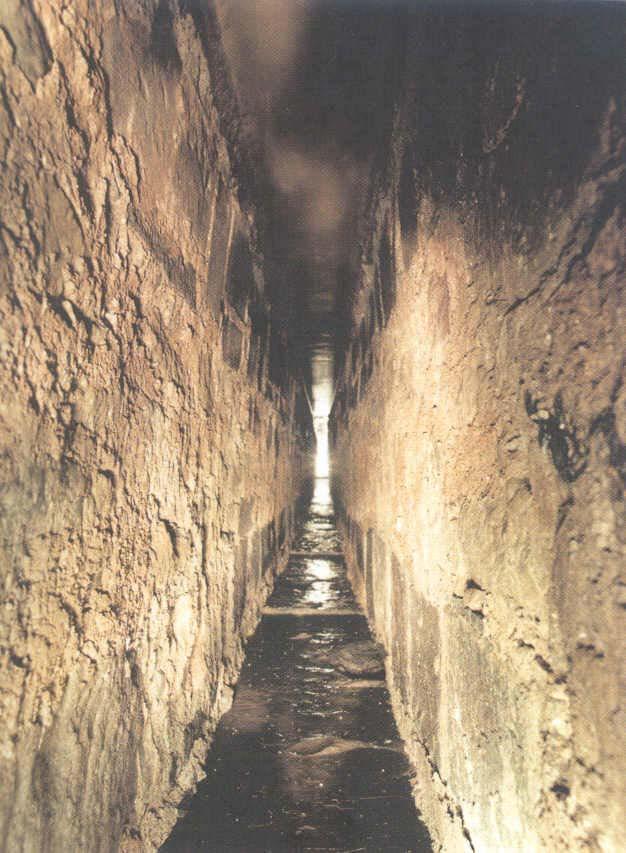

9 7 European Summer Academy Weimar 2002 Prof. Dr. Mrs. Maria Dulovics Szent István University Ybl Miklós School Hungary Sewer built in 1861 in Zürich Prof. Emerita Dulovics Dezsőné 9

10 A TELEPÜLÉSI CSATORNAHÁLÓZATOK KLASSZIKUS RENDSZEREI, ÉS KAPCSOLATUK A TELEPÜLÉSI CSAPADÉKVÍZ-GAZDÁLKODÁSSAL Egyesitett rendszer (London) Budapest 10

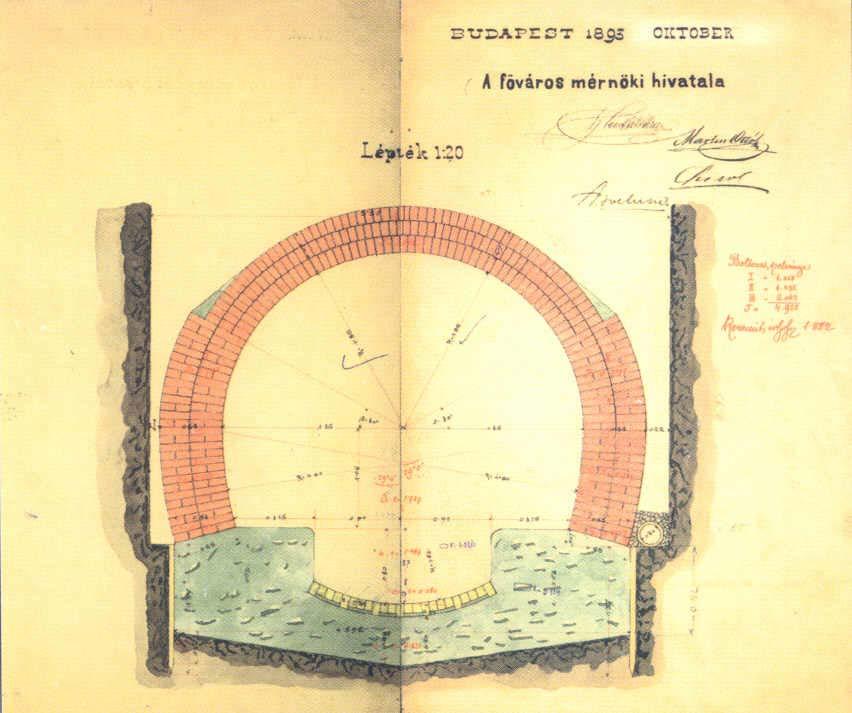

11 10 European Summer Academy Weimar 2002 Prof. Dr. Mrs. Maria Dulovics Szent István University Ybl Miklós School Hungary Cross-section of main sewer in Budapest, build in Prof. Emerita Dulovics Dezsőné 11

12 Egyesített csatornázási rendszer hatása a települési csapadékvíz-gazdálkodásra 12

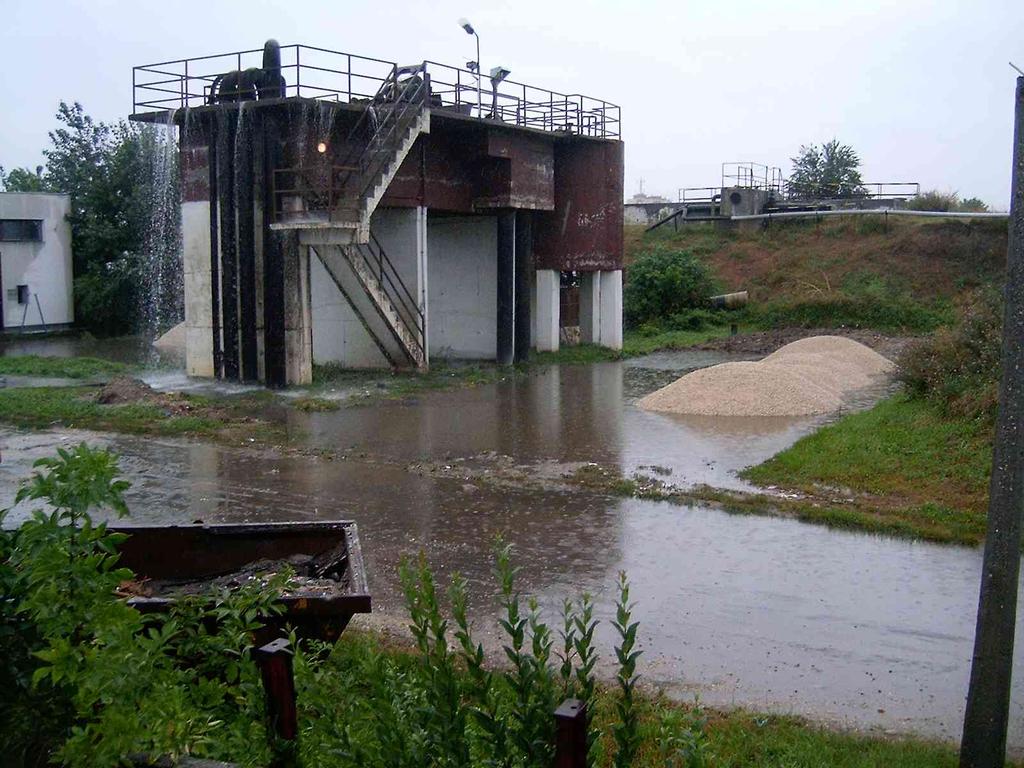

13 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Záporvíz-tároló a Dél-Pesti szvtt. telepen (Asztalos T.) Prof. Emerita Dulovics Dezsőné dr. 13 dulovics.dezsone@gmail.com

14 Elválasztott csatornázási rendszer és hatása a települési csapadékvíz-gazdálkodásra 14

15 Elválasztott csatornázási rendszer és hatása a települési csapadékvíz-gazdálkodásra. 15

16 Javított elválasztott rendszereket terhelő vizek 16

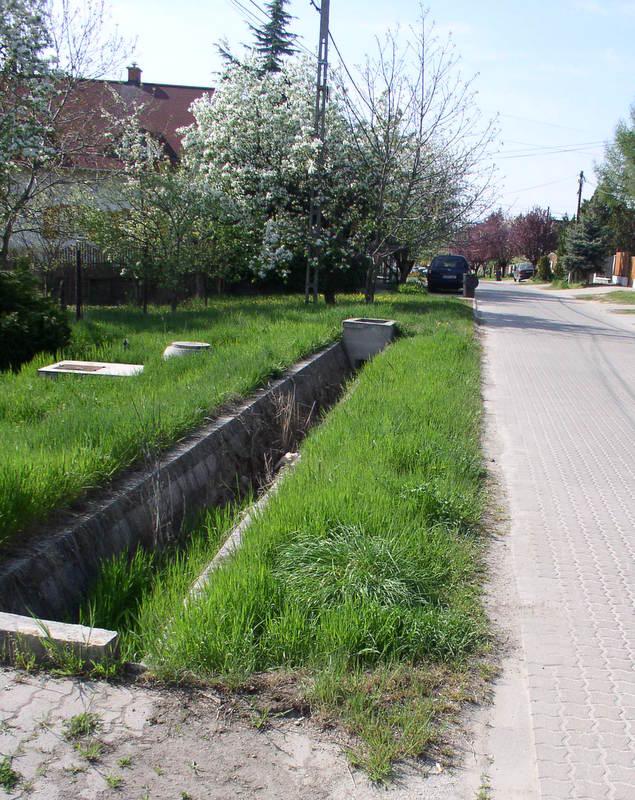

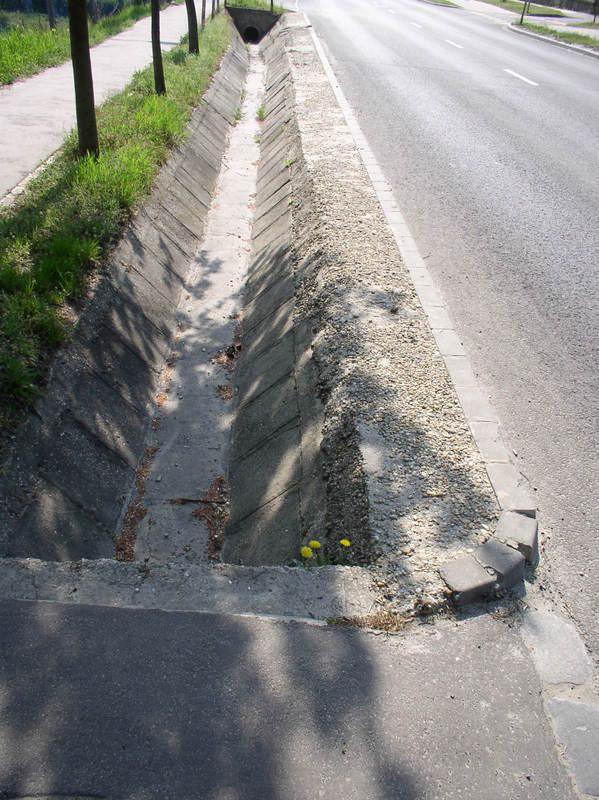

17 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Prof. Emerita Dulovics Dezsőné dr. A helytelenül kialakított nyíltárkos rendszer 17

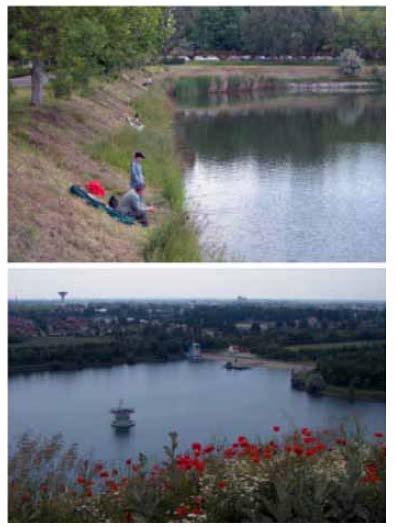

18 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás A kecskeméti többcélú záportároló (Gayer Ligetvári, 2007) Prof. Emerita Dulovics Dezsőné dr. dulovics.dezsone@gmail.com 18

19 SWOT analizis-1 Rendszer tipusa egyesitett elválasztott előnyök Gyakori alkalmazás, múltja van Két hálózat vízkormányzása egyszerűbb,a csapadékcsatorna már több vízfajtát fogadhat, de minőségi differenciálás nélkül hátrányok A befogadó és a telep lökésszerű terhelése, talajból beszivárgó idegenvizek, szennyezett és kevert vizek hullámszerű megjelenése Még nem illeszkedik a gazdálkodásba, ez is gyors levezetésre épül. Alkalmazási feltétel, hogy egy időben épüljön ki a az elválasztott két elvezető rendszer 19

20 A JAVÍTOTT RENDSZEREK, ÉS EZEK HATÁSAI AZ ÖKOLÓGIAI EGYENSÚLYT FENNTARTÓ CSATORNA-GAZDÁLKODÁSRA, A VÍZHOZAM- ÉS A SZENNYEZŐDÉS-TRANSZPORTRA vizminőségvédelem 20

21 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Prof. Emerita Dulovics Dezsőné dr. 21

22 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Prof. Emerita Dulovics Dezsőné dr. 22

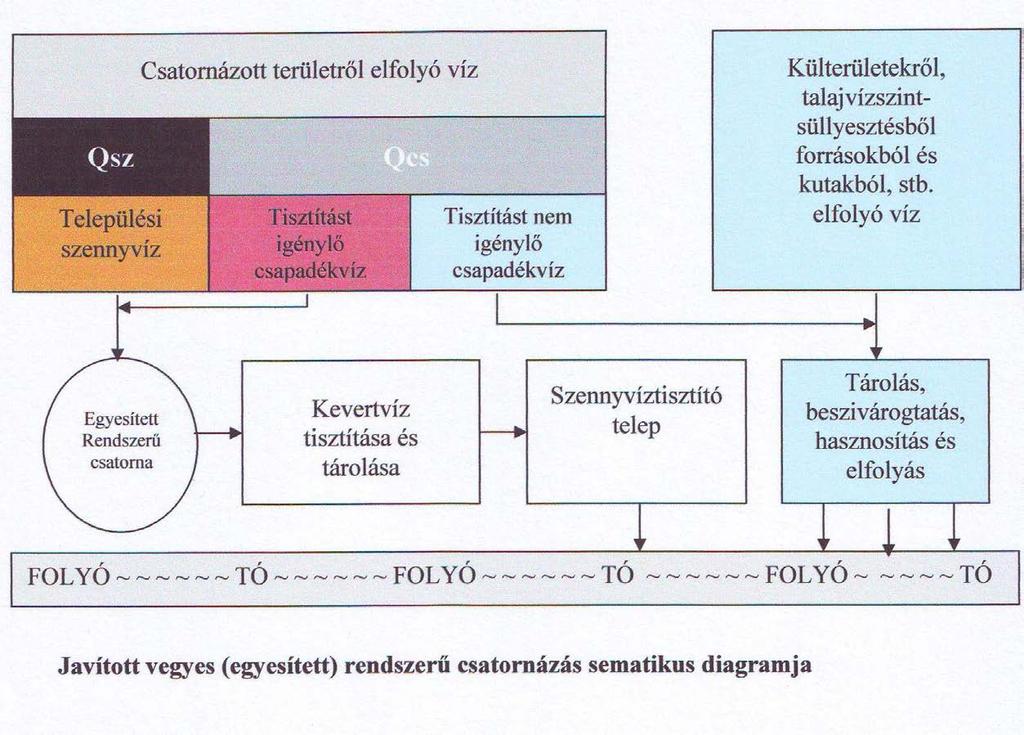

23 Javított egyesített (vegyes) rendszerű csatornázás és kapcsolata a települési csapadékvízgazdálkodással 23

24 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás ZÖLD MEGOLDÁSOK A VÍZGYÜJTŐ-TERÜLETEN C = B + L + P ± ΔK ahol C csapadék, B beszivárgás, L lefolyás, P párolgás, ΔK készletváltozás. Prof. Emerita Dulovics Dezsőné dr. dulovics.dezsone@gmail.com 24

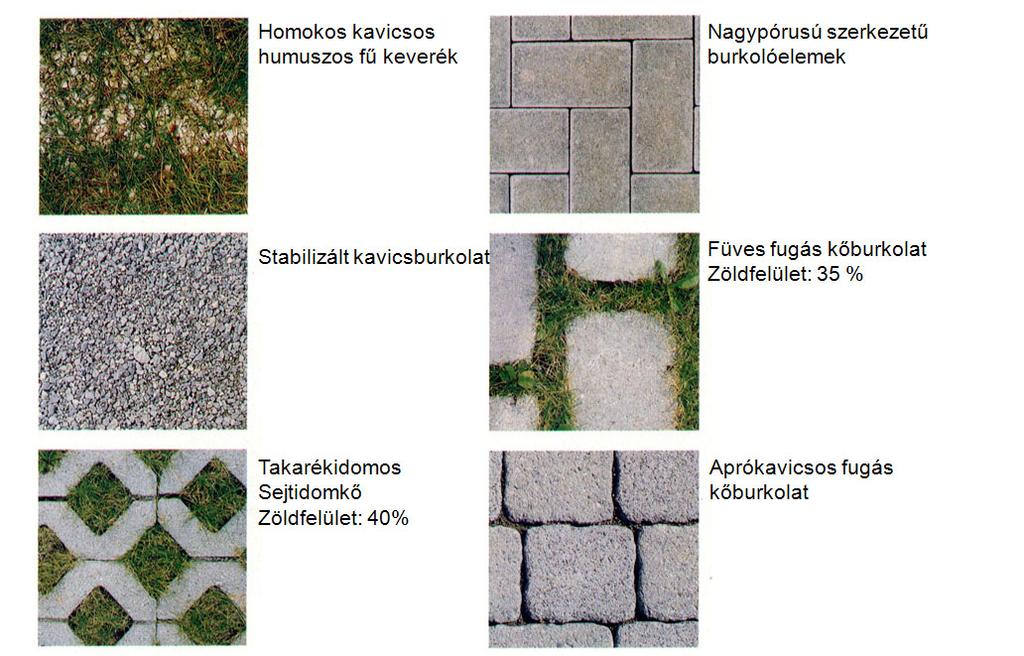

25 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Elszivárogtató burkolatok (Patziger) Prof. Emerita Dulovics Dezsőné dr. 25

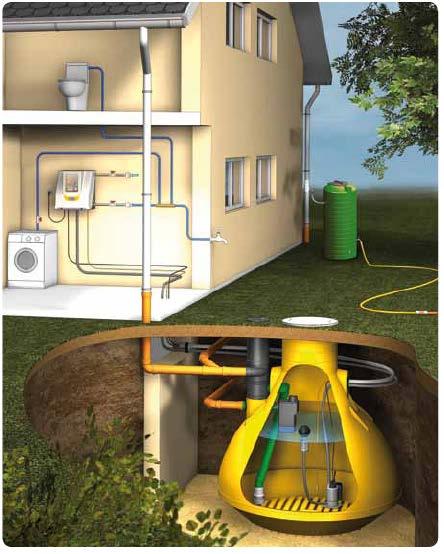

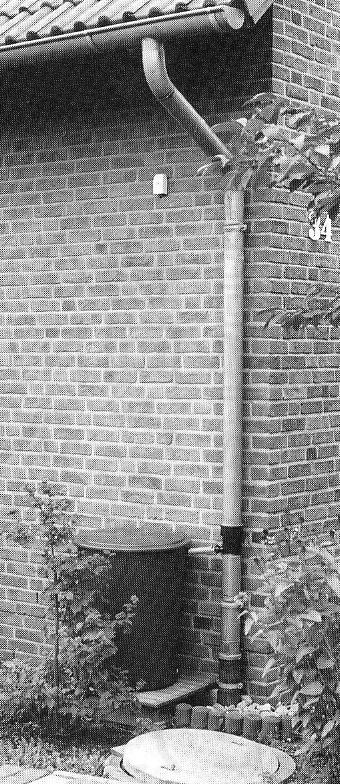

26 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Tetővíz tárolás (Buzás) Prof. Emerita Dulovics Dezsőné dr. 26

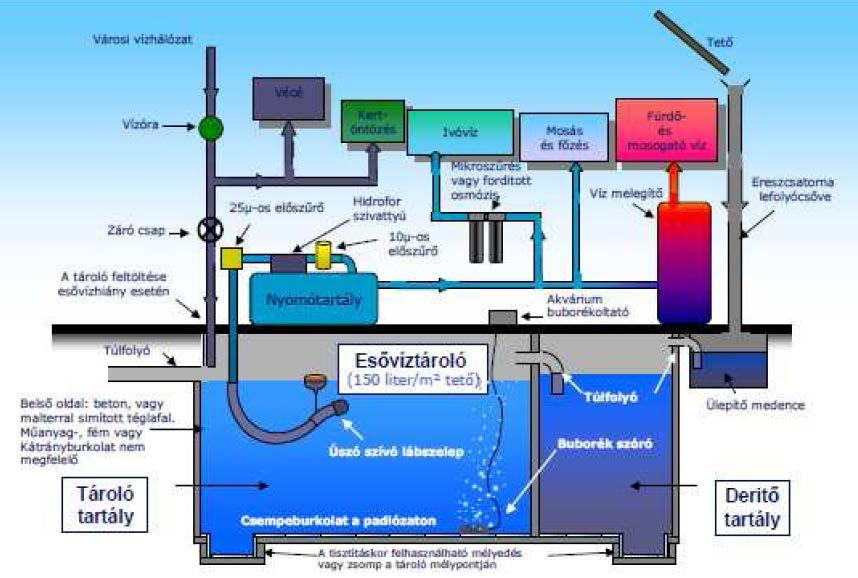

27 TELESŐ rendszer (Országh,J.) 27

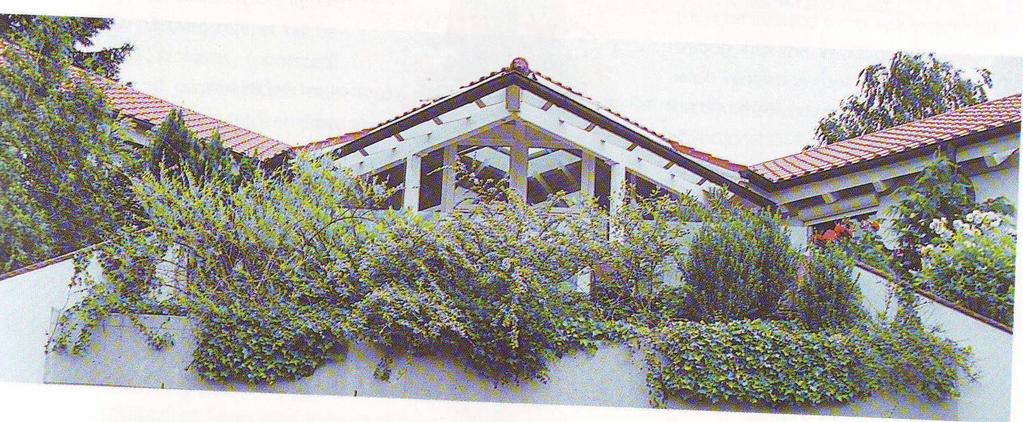

28 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás Párolgást növelő zöld tető (Novák, A.) Prof. Emerita Dulovics Dezsőné dr. 28

29 Vizvisszatartás 29

30 SWOT analizis-2 Javított egyesített (vegyes) rendszer Külön választja a tisztítandó és nem szennyezett csapadékvizet, tehermentesíti a befogadót a lökésszerű terheléstől, hidraulikai terhelés és minőségi szempontból is Speciális adottságú területen célszerű alkalmazni. Javított elválasztott rendszer Minőség szerinti szétválasztás, differenciált, gazdálkodást eredményező komplex megoldás Nagyon precíz, adatigényes tervezés, engedélyezés és üzemeltetés 30

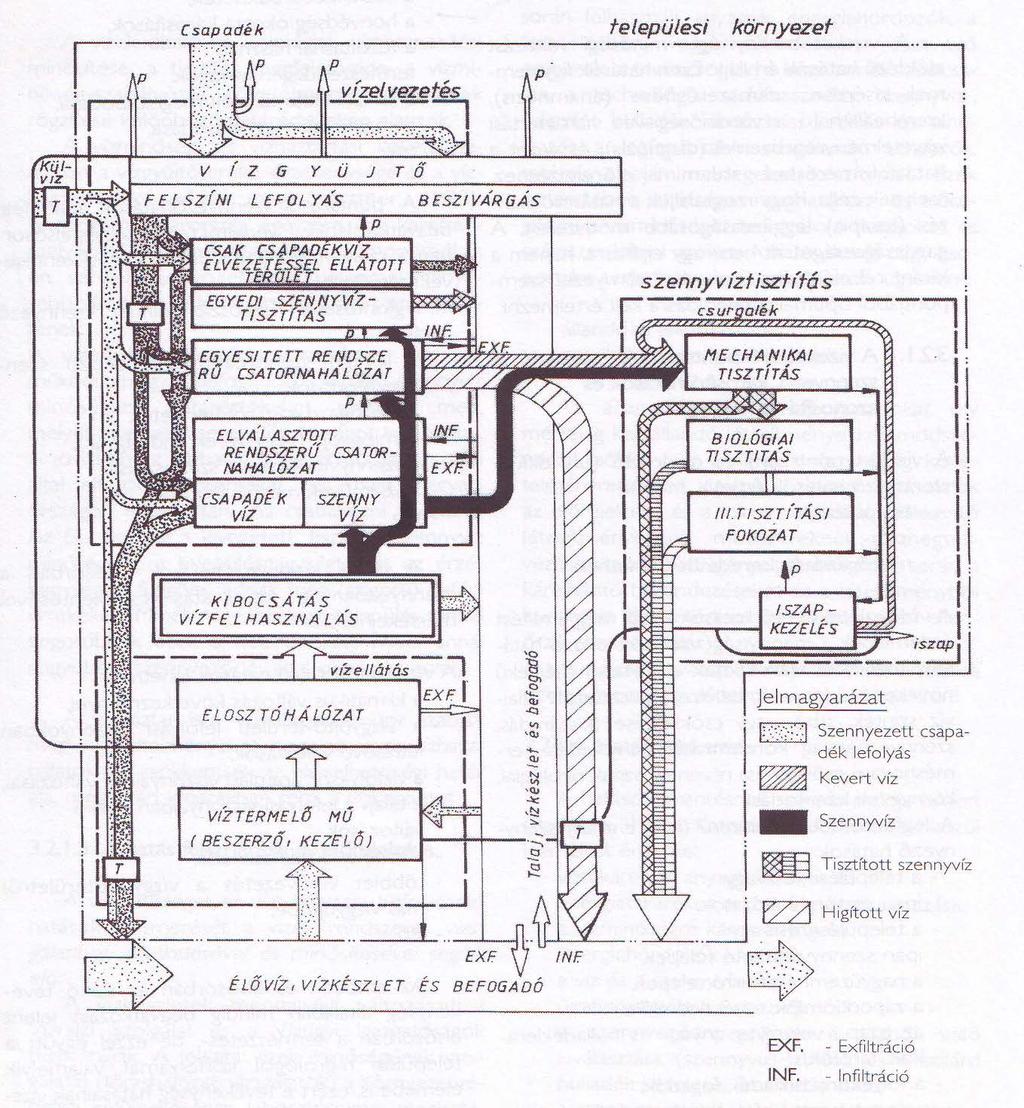

31 MMK Szakmai továbbképzés Csapadékvíz-gazdálkodás A települési hidrológiai körfolyamat egészét kell vizsgálat tárgyává tenni. Prof. Emerita Dulovics Dezsőné dr. 31 dulovics.dezsone@gmail.com

32 ÖSSZEFOGLALÁS, JAVASLATOK A települési csapadékvíz-gazdálkodás és a csatornahálózati rendszerek egymással szoros kölcsönhatásban vannak. A klasszikus csatornarendszerekkel csak részben biztosíthatók a fenntartó csapadékvízgazdálkodási elvek, melyek az újra-használatra, és a körforgásos gazdálkodásra épülnek. A javított rendszerek már a fokozott elválasztási elvet alkalmazva jobban közelítik a hulladékszegény technológiák létrejöttét, mind mennyiségi, mind pedig minőségi értelemben 32

33 Összefoglalás - 2. Ennek a kérdésnek a szabatos rendezéséhez, a megváltozott törvényszerűségek meghatározásához, mint látható, nagyszámú, megbízható mérési eredmény rendelkezésre állása volna szükséges a települési hidrológiai körfolyamat egészére vonatkozóan, mind mennyiségi, mind pedig minőségi adatok tekintetében. Ezt bizonyítja számos tanulmány és szakcikk, melyeket a hazai szakirodalomban fellelhetünk, és amely próbálkozásokat tiszteletben tartva, szükséges a települési csapadékvíz-gazdálkodási szakterület tudományos megalapozásának követelményéért, és az ezen alapuló gazdálkodásért tevőleges szerepet betölteni. 33

34 Köszönöm a figyelmet! 34
