MIC 400-as sorozatú kamera

Átírás

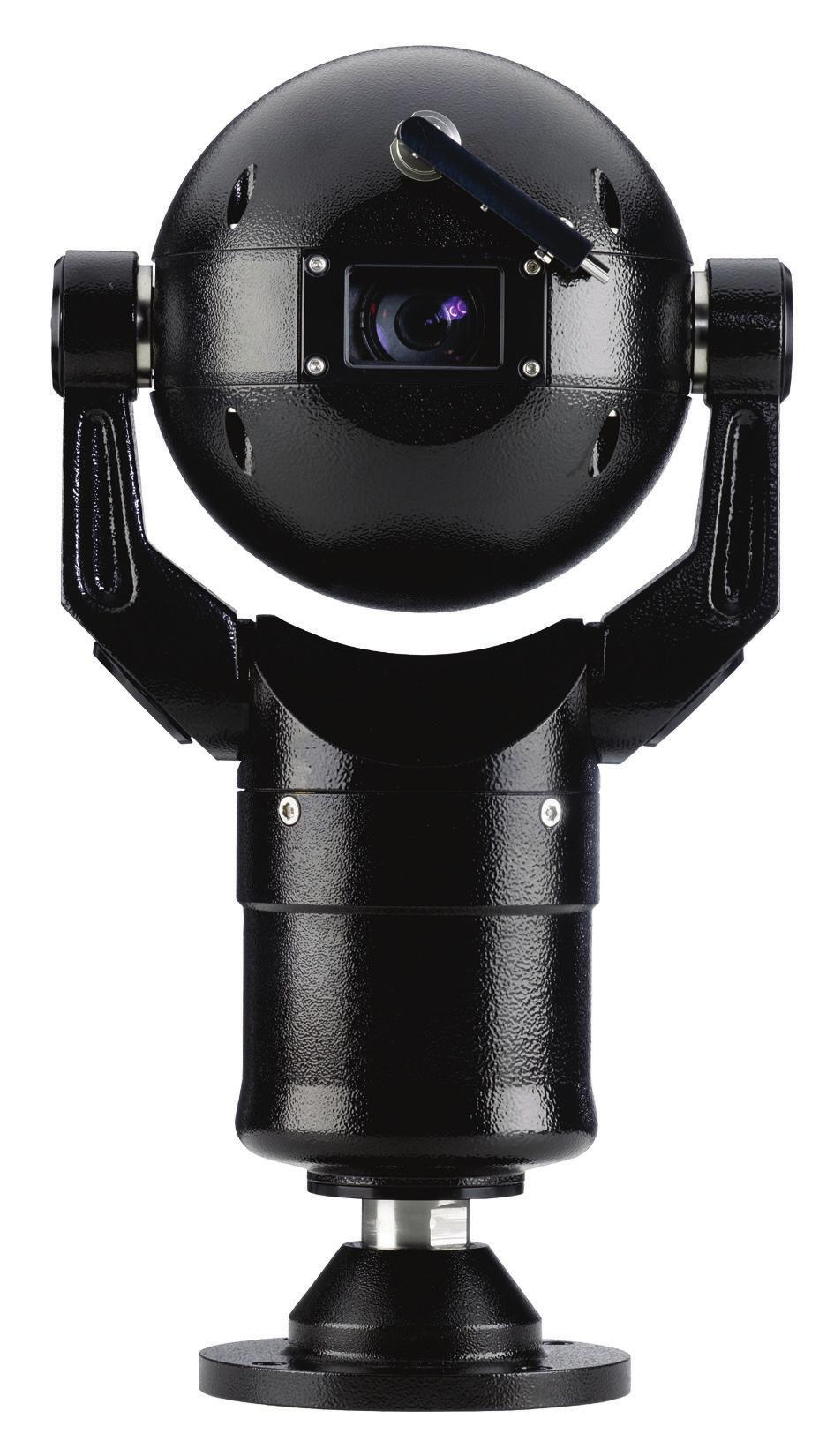

1 Videomegfigyelő rendszerek MIC 400-as sorozatú kamera MIC 400-as sorozatú kamera Iparágban vezető, IP68 besorolás Brushless motor technológia Számos beépítési- és megjelenítési opció Beépített ablaktörlő és fűtőegység Multi-protokoll működés A MIC 400-as sorozatú kamera kialakításában rendkívül megbízható, robusztus kivitelű, egyben jó minőségű megfigyelési megoldást kínál olyan biztonságtechnikai alkalmazások számára, amelyek a legjobb teljesítményt igénylik. A szabványoknak megfelelő, precíziós kivitelével a sorozat számos előnyt kínál a hagyományos dóm- és PTZ kamerákkal szemben, és számos opciót nyújt, hogy bármely alkalmazáshoz a legjobban illeszkedő megoldást kínálja. Az iparágban vezető IP68 besorolásával, a kompakt, vandálbiztos megmunkálású alumínium kameraház alkalmas a legzordabb környezeti feltételek mellett való telepítéshez. A tömör alumíniumból készült MIC 400-as sorozatú kamerák két különböző folyamat alkalmazásának köszönhetően kiváló korrózióvédelmmel rendelkeznek: először egy Alodine 5200 bevonat, majd egy robusztus porbevonat segítségével. Az Alodine 5200 egy krómmentes termék, melyet kifejezetten a színesfémötvözetek kezelésére készítettek. Az O-gyűrűs tömítésekkel rendelkező MIC 400-as sorozatú kamera a kialakításának és szerkezetének köszönhetően 1 méter mélységig a víz alatt is működik. Az optikailag tökéletes sík nézőablak és a beépített hosszú élettartamú szilikonos ablaktörlő még a legmostohább körülmények között is borotvaéles képet biztosít. A brushless motor technológia rendkívül megbízható, halk működést biztosít, teljes 360 -os folyamatos körpásztázással és 320 -os döntéssel, mely kivételes megfigyelési lehetőséget nyújt. A másodpercenként 0,2-90 kis lépésközű pásztázási és döntési sebesség lehetővé teszi a felhasználó számára a pontos vezérlést. Ez a sebességvezérlés különösen fontos a video-elemző rendszerek használatakor, főként a teljesen kinagyított tárgyak követésekor. A valódi day/night kameramodulok választéka akár 36x optikai zoomot (12x digitális) kínál, 470 TVL NTSC/PAL tipikus (18x modul) vagy 530 TVL NTSC/PAL tipikus (36x modul) vízszintes felbontást biztosítva. A MIC 400-as sorozatú kamera és a hozzá kapcsolódó álló, 45 fokban döntött vagy fordított helyzetű felszerelési lehetőség lehetővé teszi a legjobb látószög elérését. Főbb funkciók Iparágban vezető, IP68 besorolás Teljes porvédelmével, tartós víz alá merítésnek való ellenállási képességével a MIC 400-as kamera tökéletesen alkalmas még a legkegyetlenebb környezetben történő telepítésre is.

2 2 MIC 400-as sorozatú kamera Brushless motor technológia Az ultra-megbízható brushless motorok halk működést és finom vezérlést tesznek lehetővé. Számos beépítési- és megjelenítési opció A hibátlan működés mind álló, mind fordított telepítési helyzetben számtalan felerősítési és megfigyelési lehetőséget nyújt a felhasználónak. Döntött telepítési opció szolgál az álló, oszlopra szerelt alkalmazásokhoz, ami lehetővé teszi az oszlop tövének megfigyelését is. Beépített ablaktörlő és fűtőegység Forró vagy hideg, esős vagy napsütéses időjárástól függetlenül a MIC 400-as sorozatú kamera képes a legjobb minőségű képet felvenni egész éven át, a beépített ablaktörlőjének és fűtőegységének köszönhetően. Multi-protokoll működés A gyakorlatilag bármely, ma rendelkezésre álló vezérlő berendezéssel kompatibilis MIC 400-as sorozatú kamera tökéletesen integrálható a biztonságtechnikai rendszerek döntő többségébe. Alkalmazási területek: Általános videomegfigyelés Városközpontok Extrém környezetek Gyors telepítés iránti igény Magas biztonsági követelmény Tekintélyesebb beruházások Műsorszórás Építkezések Telepítési/Rendszerfelépítési segédlet Méretek 205 Ø Ø Tanúsítványok és engedélyek Régió Tanúsítvány Euróoa CE AC08-10-Q012 EMC Directive, Low Voltage Directive Egyesült Államok IP Rating UL FCC AC08-10-Q013 UL nd Edition: 2007 AC08-10-Q013 CFR 47 FCC part 15:2009, Class B Kanada CSA AC08-10-Q012 CAN/CSA-C22.2 No Elektromágneses kompatibilitás (EMC) Biztonság Időjárásállóság Megfelel az FCC 15. részének, az ICES-003 és a CE előírásoknak, valamint az EN , EN :2006, EN :1995, és az AL:2007 rendelkezést is tartalmazó EN55022:2006 szabványnak Megfelel a CE előírásoknak és az UL, EN és , 22 sz. IEC szabványoknak IP68 Műszaki specifikációk Kameramodul CCD Vízszintes felbontás Szűrő Fókusz rendszer Írisz Szinkronizálás Jel/zaj viszony Háttérfény-kompenzálás (BLC) Fehéregyensúly Automatic Gain Control (Automatikus erősítésszabályozás, AGC) F kontroll 1/4" EXview CCD (csak 36x WDR esetén) 18x modul, 470 TVL NTSC/PAL tipikus, 36x modul, 530 TVL NTSC/PAL tipikus Automatikus mechanikus IR vágószűrő (IR cut) Automatikus vagy manuális Automatikus vagy manuális alacsony zársebesség integrálási módok Belső / külső (V-Lock) >=50 db Be/ki Automatikus 3 és 28 db között, 2 db lépésekben 16 lépésben

3 MIC 400-as sorozatú kamera 3 18x Optikai Zoom Modul Objektív Zoom Látószög Minimális megvilágítás Zársebesség 36x Optikai Zoom Modul Objektív Zoom Látószög Minimális megvilágítás F=4,1 mm (nagy látószögű) - 73,8 mm (tele), F/1,4 - F/3,0 18x optikai (12x digitális) 48 (nagy látószögű) - 2,8 (tele) 0,7 lux (F1,4, 1/60s NTSC, 1/50s PAL) 0,11 lux (F1,4, 1/4s NTSC, 1/3s PAL) 0,01 lux (F1,4, 1/4s NTSC, 1/3s PAL ICR bekapcsolva) 1/1-1/ mp (22 lépésben) NTSC, PAL F=3,4 mm (nagy látószögű) - 122,4 mm (tele), F/1,6 - F/4,5 36x optikai (12x digitális) 57,8 (nagy látószögű) - 1,7 (tele) 1,4 lux (1/60 s NTSC, 1/50 s PAL, tipikus, F1,6, 50IRE); 0,1 lux (1/4 s NTSC, 1/3 s PAL, tipikus, F1,6, 50IRE) ICR-BE módban: 0.01 lux (1/4 s NTSC, 1/3 s PAL) Zársebesség 1/4-1/ s (20 lépésben) NTSC, 1/3-1/ s (20 lépésben) PAL Üzemi Auto flip Manuális flip Dinamikus privát zóna Preset-ek Preset túrák Szektorcímek Preset címek Kiindulási pozíció Igen Igen Kommunikáció és protokollok Kommunikáció Vezérlő protokoll 3D adatvédelmi maszkolás végtelen számú zónával (némely típus, lásd a megrendelési útmutatót) Resolver technológiát alkalmazó 64 telemetriai preset pozíció (FV protokollt alkalmazva, 10 kamera beállítási preset, amely lehetővé teszi ANPR, színkorrekció stb. alkalmazását) 6 túra, egyenként akár 32 presettel Igen (64 szektor) címenként 20 karakter 20 karakteres felirat a 64 preset mindegyike számára Igen (1. preset vagy túra) RS485 / RS422 Bosch vagy FV protokoll kamerák rendelhetők, további támogatott protokollok: Pelco D, Kalatel, 360 Vision, American Dynamics, Panasonic, Molynx, VCL és Vicon. Ezeket egy számítógépről lehet feltölteni a MIC-USB485CVTR jelkonverter és a Cam-set szoftver segítségével. A Biphase vezérlőegységet külön rendelhető Biphase-RS485 konverterrel (MIC-BP4) kell a kétfázisú berendezéshez csatlakoztatni. Kapcsolódás Videó Telemetriai vezérlőkártya Telemetria MIC Universal Camera Setup szoftver segédprogram (Cam-set) USB-RS485 jelkonverter Tápellátás Riasztások Riasztási bemenetek Riasztásértesítés Mechanikus jellemzők Meghajtó egység Pásztázási szög Pásztázási sebesség Koaxiális, kompozit kábelen keresztül Beépítve Dőlésszög 270 Döntési sebesség Sebességszabályozás Preset pontosság ±0,56 Zoommal arányos pásztázás/döntés Szerkezet Szerkezeti anyag Nézőablak Ablaktörlő Fűtőegység Szabványos színek Szabványos bevonat Méretek Tömeg Rendelkezésre álló konfigurációk Sodrott érpár. Szimplex, fél- és full duplex működés kompozit kábelen keresztül Minden kamerához mellékelünk egy Cam-set szoftvert, mely lehetővé teszi a közvetlen csatlakozást egy USB csatlakozóval felszerelt számítógéphez a MIC-sorozatú tápegységen keresztül, vagy pedig egy teljes duplex vagy IP hálózaton keresztül biztosítja az összes kamerafunkció és a hasznos diagnosztikai eszközök elérését. Lehetővé teszi a MIC-sorozatú kamerák számítógéphez történő csatlakoztatását (vagy ingyen mellékeljük a MIC 400-as sorozatú kamerához, vagy külön rendelhető) Kompozit kábelen keresztül 1 szabotázsbemenet (további bemenetek lehetségesek opcionális riasztó kártyával a tápegységben) Szabotázskapcsoló (földcsatlakozás) Integrált brushless pásztázó/döntő motorhajtás 360 folyamatos forgás Max. 90 másodpercenként (változtatható) 0,2-90 másodpercenként (változtatható) Zárt hurkú elektronika Igen Gépi megmunkálású alumínium Edzett síküveg Szabványos, hosszú élettartamú szilikonos ablaktörlő Normál Fekete ( RAL9005), szürke (RAL7001) vagy fehér (RAL9003) Alodine 5200-zal történő felületkezelés porbevonattal 205 x 360 x 165 mm (8,07" x 14,17" x 6,50") (álló és fordított helyzetű) 5,5 kg a 4" osztókör-átmérőjű (PCD) foglalattal Álló helyzetű, vagy 45 fokos döntésű (Fordított felszerelés megjelenítése szoftveresen és álló helyzetű kamerával állítható.)

4 4 MIC 400-as sorozatú kamera Környezeti feltételek Üzemi hőmérséklet 40 C C Időjárásálló Elektromos jellemzők Bemenő feszültség Teljesítményfelvétel IP68 18 VAC névleges 25,2 W max. fűtés nélkül 37 W max. fűtéssel MIC400ALBCW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fekete, MIC400ALBCW135 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fekete, MIC400ALBCW136 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fekete, MIC400ALBCW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fekete, MIC400ALBUW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fekete, álló fűtőegységgel és maszkolási MIC400ALBUW135 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fekete, álló fűtőegységgel és maszkolási MIC400ALBUW136 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fekete, álló MIC400ALBUW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fekete, álló MIC400ALBCW135 MIC400ALBCW135 MIC400ALBCW136 MIC400ALBCW136 MIC400ALBUW135 MIC400ALBUW135 MIC400ALBUW136 MIC400ALBUW136 MIC400ALGCW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, szürke, MIC400ALGCW135 MIC 400-as Alumínium 36X, PAL, PTZ kamera, szürke, MIC400ALGCW136 MIC 400-as Alumínium 18X, PAL, PTZ kamera, szürke, MIC400ALGCW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, szürke, MIC400ALGUW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, szürke, álló fűtőegységgel és maszkolási MIC400ALGUW135 MIC 400-as Alumínium 36X, PAL, PTZ kamera, szürke, álló fűtőegységgel és maszkolási MIC400ALGUW136 MIC 400-as Alumínium 18X, PAL, PTZ kamera, szürke, álló MIC400ALGUW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, szürke, álló MIC400ALWCW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fehér, MIC400ALWCW135 MIC 400-as Alumínium 36X PAL, PTZ kamera, fehér, döntött fűtőegységgel és maszkolási MIC400ALGCW135 MIC400ALGCW135 MIC400ALGCW136 MIC400ALGCW136 MIC400ALGUW135 MIC400ALGUW135 MIC400ALGUW136 MIC400ALGUW136 MIC400ALWCW135 MIC400ALWCW135

5 MIC 400-as sorozatú kamera 5 MIC400ALWCW136 MIC 400-as Alumínium 18X PAL, PTZ kamera, fehér, döntött MIC400ALWCW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fehér, MIC400ALWUW135 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fehér, álló fűtőegységgel és maszkolási MIC400ALWUW135 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fehér, álló fűtőegységgel és maszkolási MIC400ALWCW136 MIC400ALWCW136 MIC400ALWUW135 MIC400ALWUW135 MIC400ALBUP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fekete, MIC400ALBUP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fekete, MIC400ALBUP136 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fekete, MIC400ALBUP136 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fekete, MIC400ALBUP1351 8N MIC400ALBUP1353 6N MIC400ALBUP1361 8N MIC400ALBUP1363 6N MIC400ALWUW136 MIC 400-as Alumínium 18X, PAL, PTZ kamera, fehér, álló MIC400ALWUW136 MIC 400-as Alumínium 36X, PAL, PTZ kamera, fehér, álló MIC400ALBCP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fekete, MIC400ALBCP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fekete, funkcióval MIC400ALWUW136 MIC400ALWUW136 MIC400ALBCP1351 8N MIC400ALBCP1353 6N MIC400ALGCP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, szürke, MIC400ALGCP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, szürke, MIC400ALGCP136 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, szürke, MIC400ALGCP136 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, szürke, MIC400ALGCP135 MIC400ALGCP135 MIC400ALGCP136 MIC400ALGCP136 MIC400ALBCP136 MIC 400-as Alumínium, 18X, NTSC, PTZ kamera, fekete, MIC400ALBCP136 MIC 400-as Alumínium, 36X, NTSC, PTZ kamera, fekete, MIC400ALBCP1361 8N MIC400ALBCP1363 6N MIC400ALGUP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, szürke, MIC400ALGUP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, szürke, MIC400ALGUP135 MIC400ALGUP135

6 6 MIC 400-as sorozatú kamera MIC400ALGUP136 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, szürke, MIC400ALGUP136 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, szürke, MIC400ALWCP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fehér, MIC400ALWCP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fehér, MIC400ALWCP136 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fehér, MIC400ALWCP136 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fehér, MIC400ALWUP135 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fehér, álló telepíthetőség, Bosch protokoll beépített MIC400ALWUP135 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fehér, álló telepíthetőség, Bosch protokoll beépített MIC400ALWUP136 MIC 400-as Alumínium 18X, NTSC, PTZ kamera, fehér, álló telepíthetőség, Bosch protokoll beépített MIC400ALWUP136 MIC 400-as Alumínium 36X, NTSC, PTZ kamera, fehér, álló telepíthetőség, Bosch protokoll beépített MIC400ALGUP136 MIC400ALGUP136 MIC400ALWCP135 MIC400ALWCP135 MIC400ALWCP136 MIC400ALWCP136 MIC400ALWUP135 MIC400ALWUP135 MIC400ALWUP136 MIC400ALWUP136 Hardvertartozékok MIC-24PSU-UL 24 V AC kamera tápegység 24 VAC, 50/60 Hz tápegység a MIC sorozatú kamerákhoz MIC-115PSU-UL 115 V AC kamera tápegység 115 VAC, 60 Hz tápegység a MIC sorozatú kamerákhoz MIC-240PSU-UL 240 V AC kamera tápegység 240 VAC, 50 Hz tápegység a MIC sorozatú kamerákhoz MIC-240PSU-UL 240 V AC kamera tápegység 240 VAC, 50 Hz tápegység a MIC sorozatú kamerákhoz UPA tápegység 220 VAC, 50 Hz, 24 VAC, 50 VA kimenet UPA tápegység 120 VAC, 60 Hz, 24 VAC, 50 VA kimenet MIC-2M-S 2 méteres árnyékolt kompozit kábel 2 méteres árnyékolt kompozit kábel, mely táp-, telemetria- és videocsatlakozást biztosít a MIC sorozatú kamerák és a MIC sorozatú tápegységek között MIC-10M-S 10 méteres árnyékolt kompozit kábel 10 méteres árnyékolt kompozit kábel, mely táp-, telemetria- és videocsatlakozást biztosít a MIC sorozatú kamerák és a MIC sorozatú tápegységek között MIC-20M-S 20 méteres árnyékolt kompozit kábel 20 méteres árnyékolt kompozit kábel, mely táp-, telemetria- és videocsatlakozást biztosít a MIC sorozatú kamerák és a MIC sorozatú tápegységek között MIC-25M-S 25 méteres árnyékolt kompozit kábel 25 méteres árnyékolt kompozit kábel, mely táp-, telemetria- és videocsatlakozást biztosít a MIC sorozatú kamerák és a MIC sorozatú tápegységek között MIC DCA B mély vezeték adapter Mély csatorna adapter 4" PCD foglalathoz - fekete műbőr bevonattal, RAL9005 MIC-DCA-G mély vezeték adapter Mély csatorna adapter 4" PCD foglalathoz - szürke műbőr bevonattal, RAL9010 MIC-DCA-W mély vezeték adapter Mély csatorna adapter 4" PCD foglalathoz - fehér műbőr bevonattal, RAL9003 MIC-24PSU-UL MIC-115PSU-UL MIC-240PSU-UL MIC-240PSU-UL UPA UPA MIC-2M-S MIC-10M-S MIC-20M-S MIC-25M-S MIC-DCA-B MIC-DCA-G MIC-DCA-W

7 MIC 400-as sorozatú kamera 7 MIC SCA B lapos vezeték adapter Lapos vezeték adapter 4" PCD foglalathoz - fekete, műbőr bevonattal, RAL9005 MIC-SCA-G lapos vezeték adapter Lapos vezeték adapter 4" PCD foglalathoz - szürke, műbőr bevonattal, RAL7001 MIC-SCA-B MIC-SCA-G MIC-WKT mosó készlet Mosó készlet nem IR MIC modellekhez (benne: mosószivattyú meghajtó kártya, mosó fúvóka, falikonzolok és 4"-os PCD alap) HAC-WAS VAC ablakmosó 24 VAC ablakmosó felszerelése 5M 25L MIC-WKT HAC-WAS05-20 MIC-SCA-W lapos vezeték adapter Lapos vezeték adapter 4" PCD foglalathoz - fehér, műbőr bevonattal, RAL9003 MIC-SPR elosztólemez Alumínium elosztólemez téglafelületre fekete műbőr bevonattal RAL9005 MIC-SCA-W MIC-SPR HAC-WAS VAC ablakmosó 230 VAC ablakmosó felszerelése 5M 25L HAC-WAS VAC ablakmosó 230 VAC ablakmosó felszerelése 30M 25L HAC-WAS05-50 HAC-WAS30-50 MIC-SPR-G elosztólemez Alumínium elosztólemez téglafelületre szürke műbőr bevonattal RAL7001 MIC-SPR-G MIC-SPR-W elosztólemez Alumínium elosztólemez téglafelületre fehér műbőr bevonattal RAL9003 MIC-SPR-W MIC-CMB-B sarokkonzol Sarokkonzol fekete műbőr bevonattal RAL9005 MIC-CMB-B MIC-CMB-G sarokkonzol Sarokkonzol - szürke műbőr bevonattal RAL7001 MIC-CMB-G MIC-CMB-W sarokkonzol Sarokkonzol fehér műbőr bevonattal RAL9003 MIC-CMB-W MIC-PMB-CMB-W oszlopkonzol Oszlopkonzol (2 x 455 mm rögzítőpánttal, mm oszlopátmérőhöz) MIC-PMB MIC-WMB-B falikonzol Falikonzol fekete műbőr bevonattal RAL9005 MIC-WMB-B MIC-WMB-G falikonzol Falikonzol - szürke műbőr bevonattal RAL7001 MIC-WMB-G MIC-WMB-W falikonzol Falikonzol fehér műbőr bevonattal RAL9003 MIC-WMB-W MICUSB485CVTR2 USB-RS485 jelkonverter USB-RS485 jelkonverter, mely lehetővé teszi a MIC sorozatú kamerák számítógéphez történő csatlakoztatását, minden kamerához mellékeljük MICUSB485CVTR2 MIC-BP4 Biphase konverter BiPhase konverter a MIC sorozatú tápegységek nem IR verzióihoz MIC-BP4 MIC-ALM riasztó és mosószivattyú meghajtó kártya 8-bemenetes riasztó és mosószivattyú meghajtó kártya PSU-hoz (IR PSU-hoz nem használható) MIC-ALM

8 8 MIC 400-as sorozatú kamera Hungary: Robert Bosch Kft. Gyömrõi út Budapest Phone: Fax: hu.securitysystems@bosch.com Represented by Bosch Security Systems Llc 2011 Az adatok előzetes értesítés nélkül megváltozhatnak T Cur: hu-hu, V15, 8 Sep 2011 Src: en-us, V26, 14 Jan 2011
