2018. MAGYAR KERESKEDELMI ÉS IPARKAMARA. Országos Szakmai Tanulmányi Verseny. Elődöntő KOMPLEX ÍRÁSBELI FELADATSOR MEGOLDÁSA.

Átírás

1 Épületgépész tecnikus MAGYAR KERESKEDELMI ÉS IPARKAMARA Országos Szakmai Tanulmányi Verseny Elődöntő KOMPLEX ÍRÁSBELI FELADATSOR MEGOLDÁSA Szakképesítés: Épületgépész tecnikus SZVK rendelet száma: Komplex írásbeli: Épületgépész tecnikus feladatok Elérető pontszám: 200 pont Az írásbeli verseny időtartama: 180 perc Javító neve Elért pontszám Aláírása

2 Épületgépész tecnikus Fontos tudnivalók! Kedves Versenyző! 1.) Ellenőrizze a feladatok sorszámát és kezdés előtt minden oldalra írja fel a versenyzői kódot! 2.) A megoldások sorrendje tetszőleges. 3.) A ceruzával írt részeket a javító tanár nem értékeleti! 4.) A versenyzők az írásbeli megoldásáoz szükséges íróeszközöket és nem programozató számológépet asználatnak. Mobiltelefon nem asználató számológépként! 5.) A számítási feladatok, feladatrészek csak akkor értékeletők, a szerepel az összefüggés képlete és az összefüggésbe a versenyző számszerűen beelyettesít! Nem fogadató el az olyan feladat vagy feladatrész aol az összefüggés iányzik és utána csak a végeredményt tüntették fel, nem szerepel ott a mértékegység! Képlet és mértékegység nélkül nem jár pont! 6.) Csak a szakszerű válaszok fogadatók el! 7.) A karikázandó és az Igaz-Hamis feladatoknál javítás nem fogadató el. A megadottnál több kijelölés érvénytelen! 8.) A ibás választ csak egy vonallal úzza át! Az átúzott feleletekre nem jár pont. 9.) A feladat megoldására biztosított idő leteltével a munkát be kell fejezni! Ügyeljen arra, ogy áttekintetően és szép külalakkal dolgozzon! Sikeres megoldást és jó munkát kívánunk! 2 / 10

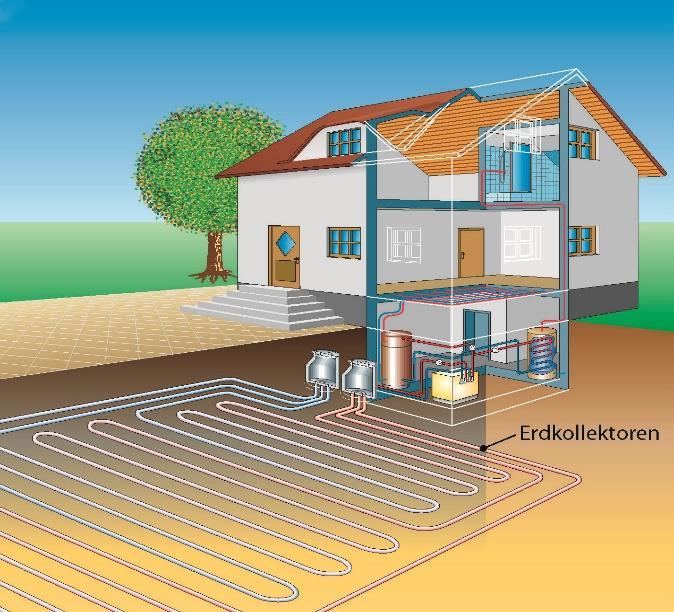

3 Épületgépész tecnikus 1. Feladat... pont / 16 pont Írjon 2 előnyös és 2 átrányos tulajdonságot, műszaki jellemzőt! a) a levegő-víz őszivattyúra levegő mindenütt korlátlanul rendelkezésre áll nincs szükség külön atósági engedélyre, kivéve a az épület statikai szerkezete megváltozik vagy az épület külső képe módosul állandóan változik a külső őmérséklet (erősen függő). A külső őmérséklet csökkenésével nő az épület őigénye Elelyezésével a környezet zajterelése növekedet 4 x 2 pont b) talajvíz-víz őszivattyúra egész évben kiasználató egész évben közel állandó őmérséklet áll rendelkezésünkre Bányakapitánysági engedélyköteles nagy költsége a kutak kiépítése, korróziós veszélyek lépetnek fel nyerő- és nyelőkutak terelése 4 x 2 pont (Az olcsó / drága vagy az eez asonló válaszokért nem jár pont!) 2. Feladat... pont / 16 pont Hasonlítsa össze a talajkollektoros és talajszondás őszivattyúkat. Töltse ki a táblázatot! Talajkollektor Talajszonda Előnye Hátránya Talajkollektoros őszivattyú egész éves asználat, nincs szükség atósági engedélyre, csak a a terepszintmagasságot megváltoztatjuk (min. 1m) kisebb építési költség nagy földfelület szükséges nagy földmunkával jár Talajszondás őszivattyú egész éves asználat, legjobb őkivétel, őelvonás kisebb elyigény (földfelület), meglévő kert esetén is leetséges anélkül, ogy a kertet szétrombolnánk atósági (bányakapitánysági) engedélyköteles magas költsége van a fúrásnak 8 x 2 pont 3 / 10

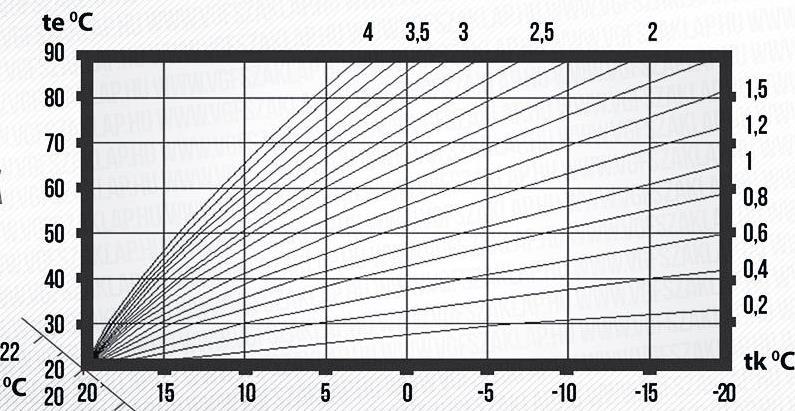

4 Épületgépész tecnikus 3. Feladat... pont / 16 pont Melyik fűtési diagramot kell figyelembe venni az időjárás függő szabályozó beállításánál, a fűtési rendszerünk 60/45 ºC őfoklépcsőjű és a legalacsonyabb külső őmérséklet 14 ºC! Adja meg a diagram számát és rajzolja be a megoldást a diagramba! (2 x 2 pont) Diagram száma: 1 A fűtési szabályzó görbét leet páruzamosan felfelé vagy lefelé eltolni. Írjon 1-1 példát, milyen esetben kell lefelé és milyen esetben kell felfelé eltolni a szabályozó görbét! Lefelé: a állandóan magasabb a elyiség őmérséklet, mint amit szeretnének (lefelé eltolással alacsonyabb előremenő víz őmérsékletet állít elő a őtermelő ugyanaoz a külső őmérsékletez.) 4 pont Felfelé: a állandóan alacsonyabb a elyiség őmérséklet, mint amit szeretnének (felfelé eltolással magasabb előremenő víz őmérsékletet fog a őtermelő előállítani ugyanaoz a kinti őmérsékletez.) 4 pont Egy ügyfél panaszkodik, ogy (csak) a melegebb napokon ( lágy időben) túl magas a elyiség őmérséklet. Hogyan állítja be ebben az esetben az időjárásfüggő szabályzót? Válassza az 1-gyel (nagyobb) meredekebb diagramot és aztán páruzamosan tolja el lefelé! 4 pont 4. Feladat... pont / 8 pont Határozza meg a tágult víz nagyságát, a a fűtési rendszer 60 %-a lapradiátorral, 40 %-a padlófűtéssel üzemel! A zárt melegvíz fűtésű rendszer őfoklépcsője 80/70 ºC, a őtermelő névleges őteljesítménye 15 kw. A fajlagos vízmennyiség lapradiátor esetén 11,6 l/kw, padlófűtés estén pedig 20 l/kw. A százalékos őtágulás értéke 2,7 %. V rendszer = 15 kw 20 l 0, kw 11,6 l 0,6 = 224,4 liter kw kw V = V rendszer α = 224,4 liter 2,7 % = 6,06 liter Tágult víz mennyisége: 6,06 liter képlet 2 pont, számítás 3 x 2 pont 4 / 10

5 Épületgépész tecnikus 5. Feladat... pont / 34 pont Írja a táblázatba a megfelelő számot a képről! 27 Szivattyú, padlófűtési kör 10 Talajszonda vagy talajkollektor 32 Szivattyú, radiátoros kör 1 Hőszivattyú 28 Motoros keverő szelep 21 Padlófűtési kör 5 Biztonsági szelep, melegvíz-fűtési kör 29 Radiátoros fűtési kör 17 Zárt tágulási tartály, szolár 18 Fűtővíz - puffertároló 23 Túláram-szelep (by-pass szelep), padló fűtési kör 16 Napkollektor 7 Primerkör, biztonsági szerelvénycsoport 6 Zárt tágulási tartály, melegvíz-fűtési kör 14 x 2 pont Hőszivattyús fűtési rendszereknél beszéletünk monovalens és bivalens rendszerekről. Mit jelent a monovalens és bivalens rendszer? Melyik rendszer látató a fenti képen? Monovalens fűtési rendszer esetén a őszivattyú az egyedüli őtermelő, amely biztosítja az épület teljes fűtési energia szükségletét. Bivalens rendszer esetében a legidegebb téli napokon kiegészítő fűtésre van szükség. 2 x 2 pont A képen látató rendszer: bivalens 2 pont 5 / 10

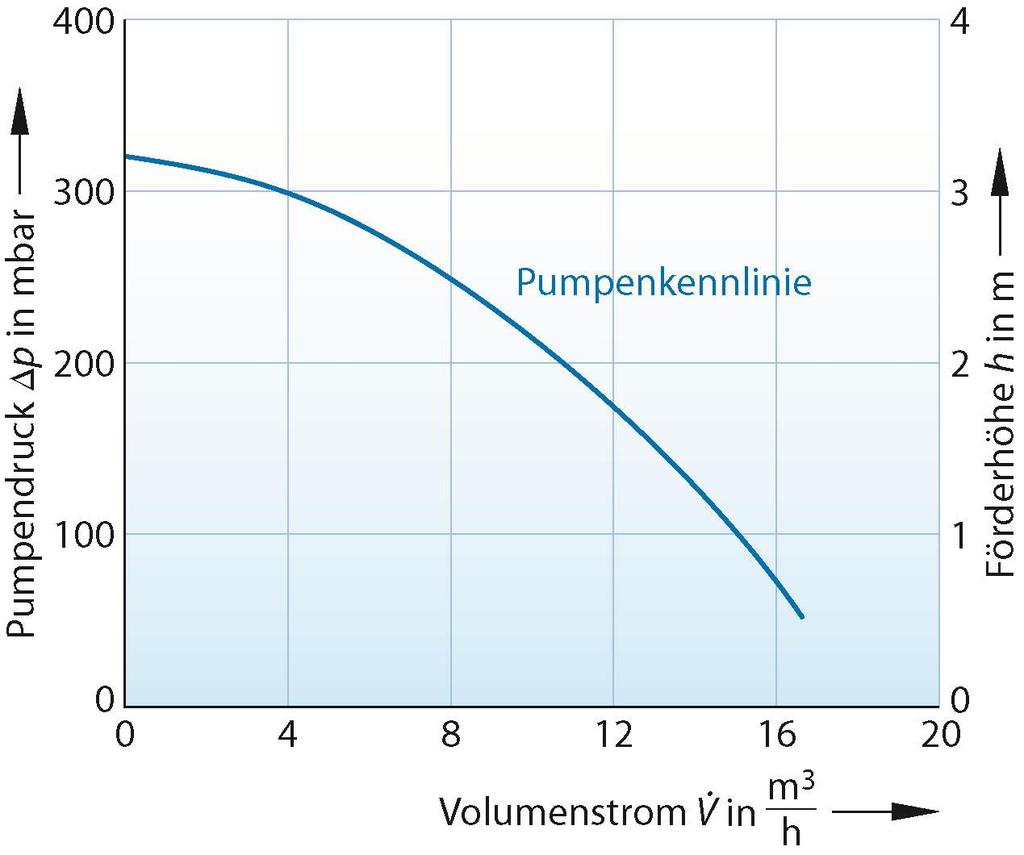

6 Nyomáskülönbség Emelőmagasság Versenyző kódja: Épületgépész tecnikus 6. Feladat... pont / 20 pont A képen egy cirkulációs szivattyú jelleggörbe látató. Számolja ki a csővezetéki jelleggörbe további pontjait, a a méréskor 8 m 3 / térfogatáramnál a nyomásveszteség 100 mbar volt! A számítással megatározott pontokat ábrázolja a diagramban és rajzolja meg a csővezetéki jelleggörbét! Adja meg a munkapont értékeit! Szivattyú jelleggörbe p 2 = p 1 ( V 2 ) 2 V V 1 = 8 m3 ; p 1 1 = 100 mbar (3 pont) V 2 = 4 m3 p 2 = 100 mbar ( 4 m 3 8 m3 V 2 = 12 m3 p 2 = 100 mbar ( 12 V 2 = 16 m3 p 2 = 100 mbar ( 16 V 2 = 10 m3 p 2 = 100 mbar ( 10 Térfogatáram ) 2 m 3 8 m3 m 3 8 m3 m 3 8 m3 = 25 mbar ) ) ) = 225 mbar = 400 mbar = 156 mbar A szivattyú munkapontja: V 2 11 m3 ; p mbar (Alapképlet: 3 pont, A megadott értékek feltüntetése a diagramban: 1 pont, legalább 2 további jelleggörbe pont kiszámítása, de max. 6 pont, jelleggörbe rajza: 4 pont, munkapont berajzolása: 2 pont, értékeinek felsorolása: 2 x 2 pont) 6 / 10

7 Épületgépész tecnikus 7. Feladat... pont / 12 pont Határozza meg számítással a termosztatikus szelep Kv értékét, a a őmérséket-különbség az előremenő és visszatérő vízőmérséklet között 15 K, a radiátor őteljesítménye 1200 W és a beépítendő szelep nyomásvesztesége 72 mbar! A víz fajője 4,2 kj/kg K, a sűrűsége 1000 kg/m 3. p sz = ( V k V ) 2 1bar V = k V p sz p 0 k V = Q = c ρ V t = 4,2 kj kg. K V p sz p kg m 3 V 15 K = 1,2 kw V = 0, m3 s m3 = 0,0686 p sz = 72 mbar = 0,072 bar k V = V p sz p0 = 0,0686 m3 0,072 bar 1 bar = 0,26 m3 (Képlet - számítás: 2 x 3 pont 2 x 3 pont) 8. Feladat... pont / 12 pont Írjon legalább 4-4 db példát a következő esetekre, amely befolyásolja az ember kellemes közérzetét! a) Emberi tényezők: tevékenység, ruázat, egészségi (pszicés) állapot, életkor, károsanyag-terelés, tartózkodási időtartam, szagterelés, őterelés, személyek száma b) Tartózkodási elyiség jellemzői: felületi őmérséklet, őforrás fajtája, elye, őmérséklet-eloszlás, elyiség nagysága, kialakítása, színek asználata, károsanyag-forrás elye, intenzitása c) Légtecnikai/klíma-rendszer: légőmérséklet, relatív és abszolút nedvesség-tartalom, légsebesség, légcsere, levegőtisztaság, befúvó és elszívó elemek elelyezése 12 x 1 pont 7 / 10

8 Épületgépész tecnikus 9. Feladat... pont / 12 pont Számítással atározza meg a kétlakásos családi áz 1 évre kivetített tüzelőanyag fogyasztását a melegvíz-készítésez a nyári adatok alapján! A fogyasztók száma 3 fő/lakás, vízfogyasztásuk 50 liter/fő/nap, a asználati ideg víz őmérséklete 10 ºC, a melegvíz őmérséklete 45 ºC, a víz fajője 4,2 kj/kg K, sűrűsége 1000 kg/m 3, a tüzelőanyag alsó fűtőértéke 31 MJ/m 3. A nyári időszak 153 napot foglal magába. A melegvíz-készítő berendezés egész éves atásfoka 65 %. m = 2 lakás 3 fő nap 153 lakás év 50 kg fő nap = kg/év t = = 35 Q = c m t Q = 4,2 kj kg K kg év 35 = kj/év B = Q H a η B = kj/év kj m 3 0,65 = 334,8536 m 3 év (Képlet számítás: 2 x x 3 pont) 10. Feladat... pont / 8 pont Írjon legalább 4 db olyan (különböző) esetet, amely a asználati melegvíztároló előtt elelyezett biztonsági szelep lefúvásáoz, csepegéséez vezetet! elszennyőzédes miatt a szeleptányér nem zár rendesen nyomáscsökkentő megibásodás.. biztonsági szelep megibásodás: rugó eltört, elfáradt kisebb nyomásra lett beállítva, mint ami szükséges kisebb méret lett kiválasztva/beépítve, mint ami szükséges a őtágulásból adódó nyomás nagyobb, mint a beállított max. nyomás 4 x 2 pont 11. Feladat... pont / 2 pont Egy kazán esetén a füstgáz-veszteség 11 %, a sugárzási veszteség 2 %. Mennyi a agyományos kazán atásfoka, a egyéb veszteségtől eltekintünk? η = 100 % 11 % 2 % = 87 A kazán atásfoka: 87 % 8 / 10

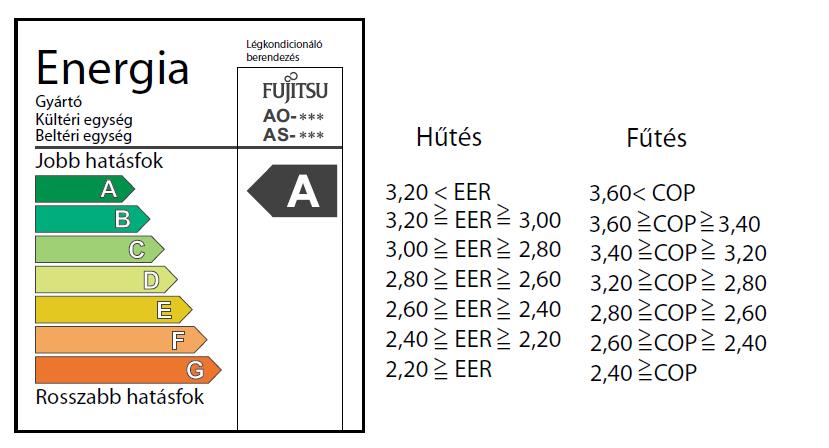

9 Épületgépész tecnikus 12. Feladat... pont / 20 pont A klímakészülékek energia-besorolása az alábbi: Számolja ki a iányzó értékeket, majd töltse ki a táblázatot! Teljesítmény Hűtés 2,8 3,8 kw Fűtés 3,5 4,5 Elektromos teljesítményfelvétel Hűtés/Fűtés kw 0,650/0,805 0,900/1,055 Energiaatékonysági Energiaatékonysági osztály osztály EER Hűtés -- 2, 8 0, 65 = 4, 30 A 3, 8 0, 90 = 4, 22 A COP Fűtés (W/W) 3, 5 0, 805 = 4, 34 A 4, 5 1, 055 = 4, 26 A (EER- és COP-értékek: 2 x 3 pont + 2 x 3 pont, energiaatékonysági osztály: 4 x 1 pont) Írja le szakszerűen, mit jelent az EER és a COP érték! EER - űtési atékonysági (jósági) fok: egy egységnyi (befektetett) villamos energiából mennyi űtési energiát leet nyerni. COP - fűtési atékonysági (jósági) fok: egy egységnyi (befektetett) villamos energiából mennyi fűtési energiát leet nyerni 2 x 1 pont Írja le szakszerűen, mit jelent a SEER és a SCOP érték! SEER szezonális űtési atékonysági fok SCOP szezonális fűtési atékonysági fok 2 x 1 pont 13. Feladat... pont / 2 pont Írja le, miért kell a gáz-nyomásszabályzó szelepet csapadék ellen védeni? Ha a csapadék bejut a nyomásszabályozóba, ott megfagyva működésképtelenné teszi azt. (Befagy a lélegeztető furat.) 9 / 10

10 Épületgépész tecnikus 14. Feladat... pont / 6 pont Soroljon fel különböző elven működő légsebességmérő műszereket! szárnykerekes ődrótos Prandtl-csöves 3 x 2 pont 15. Feladat... pont / 8 pont Tegye igazzá az egyenlőségeket! a) 1025 Pa = 1,025 bar = 0,1025 MPa = N/m 2 b) 1800 m 3 / = 0,5 m 3 /s = liter/min = 500 liter/s c) 0,85 m 3 = 850 dm 3 = 850 liter 8 x 1 pont 16. Feladat... pont / 4 pont Töltse ki a táblázatot! Megnevezés Jele Mértékegység (SI) Súrlódási ellenállás-tényező λ - Áramlási keresztmetszet A m 2 4 x 1 pont 17. Feladat... pont / 4 pont Állapítsa meg, ogy IGAZ (I), vagy HAMIS (H) az állítás! a) A folyékony gáz tárolókat max. 85 %-ig szabad feltölteni gázzal..i b) Drain-back rendszerű napkollektoros rendszert minden esetben fagyálló folyadékkal kell feltölteni. H c) Folyékony gázok közé tartozik a propán és a bután gáz..i d) A gömb alakú tárolók nagyobb nyomásnak ellenállnak, mint az ugyanabból az anyagból készült szögletes tárolók. I e) Energiatakarékosabbá teetjük a HMV-ellátó rendszerünket, a a cirkulációs szivattyút idő és őmérséklet-vezérléssel látjuk el. I.. f) A levegőben terjedő angra a testang, míg a szilárd testekben terjedőre a légang a szokásos megnevezés. H g) A minőségi szabályozás a HMV-rendszereknél vízmennyiség-szabályozást jelent. H. ) A PB-gáz robbanási koncentráció atárai 5-15 %. H Elérető pontszám: 200 pont Megjegyzés: a képek a HT és az Európa Kiadó könyveiből származnak. 8 x 0,5 pont 10 / 10
