1 UNIVERZÁLIS SZERSZÁMKÖSZÖRŰK Keramikus korongok állványos köszörűhöz 121 Keramikus korongok állványos köszörűhöz 123 Elasztikus korongok 125

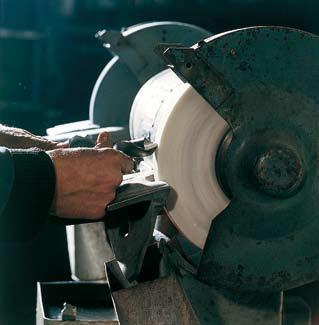

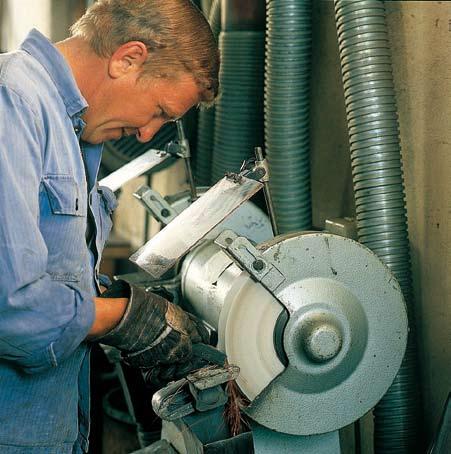

2 SZERSZÁMKÖSZÖRŰK - UNIVERZÁLIS HASZNÁLATRA V-TR köszörűkorongok állványos köszörűhöz ALKALMAZÁSI TERÜLETEK A V-TR állványos köszörűhöz készült köszörűkorongok sorjázásra és fúrók élezésére alkalmasak (pl.: acélmag hátraköszörülésére vagy a kemény fémlapka élezésére), valamint HSS vagy HM-TC anyagból készült esztergakések megköszörülésére 116 VÁSÁRLóI CÉLCSOPORTOK Szerszámélezési műveletek, gépgyártó vállalatok, lakatosműhelyek, karbantartó üzemek, formakészítő üzemek A termék SZERKEZET A teljesen új típusú termelési technológiának köszönhetően (pontos készméretre történő sajtolás nagysorozatban), a Tyrolit sikeresen hozott létre egy kedvező árú, kiváló minőségű termékválasztékot. 1 alak: Ø A36V-TR R A46V-TR R A60V-TR R C80V-TR RENDELÉSI ADATOK (alakok, méretek) 1 alak: Ø mm A normál szürke alumíniumoxid 89A fehér alumíniumoxid C zöld szilíciumkarbid KÖVETELMÉNYEK A felhasználó hosszú élettartamú, könnyen kezelhető és simán futó, ugyanakkor kedvező árú szerszámot keres.

3 Minőség Kedvező árak Kiváló minőségű, hosszú élettartamú szerszámok Abszolút kör és sík futáspont Univerzálisan használható, a hozzá mellékelt átalakítógyűrű-készletnek köszönhetően Alkalmazási tippek Keményfém lapkás szerszám élezése HSS szerszám újraköszörülése ANYAGOK, MUNKADARABOK A Alkalmazható szerkezeti acélokhoz, ötvözetlen és gyengén ötvözött acélokhoz, valamint szürkeöntvényhez 89A Edzett acélokhoz, gyorsacélokhoz (HSS) és szerszámacélokhoz C SZERSZÁMGÉP Keményfémekhez, keményfémlapkás szerszámokhoz, kerámiabevonatú szerszámokhoz, továbbá üveghez, nem-vas fémekhez, szürkeöntvényhez és műanyaghoz 117 Univerzálisan használható minden, járatos felfogó agyhoz, mivel teljes sorozat átalakítógyűrűvel szállítják Környezetvédelem, munkaegészségügy, kényelem Sokoldalúan felhasználható köszörűkorongok állványos köszörűhöz Az átalakítógyűrű-készlet tartozék (minimálisra csökkenti a készleten tartott köszörűkorongokat, és ezzel tárolási helyet takarít meg) Nagy futáspontosság Egymásra rakható, egyedi csomagolása alkalmazkodik a polcméretekhez EAN-kód a csomagoláson A piktogramoknak köszönhetően könnyen azonosítható Biztonságtechnikai útmutató Vs = 40 m/s maximális megmunkálási sebesség Tartsa be a biztonsági előírásokat Összefoglalás A TYROLIT V-TR típusú, állványos köszörűhöz készült köszörűkorongjai kiváló minőségű, hosszú élettartamú szerszámok, sokoldalúak, és kedvező áron kaphatók.

4 Szűkítő átalakító gyűrűk Az átalakítógyűrűk ingyen beszerezhetők az állványos köszörűkhöz használatos korongokhoz. Kérjük, adja fel ezeket a megrendelésével együtt, ha szüksége van rájuk. 100RR Típusszám Méretek Specifikáció Darabár Megjegyzések 32/25/20/16 Átalakítógyűrű-készletek 51/40/32 Átalakítógyűrű-készletek 76/51/40 Átalakítógyűrű-készletek ingyenesen ingyenesen ingyenesen Csomagolási egység: 1 tétel x9x32 Szűkítő átalakítógyűrű ingyenesen 32x6x30 Szűkítő átalakítógyűrű ingyenesen 32x6x25 Szűkítő átalakítógyűrű ingyenesen 32x6x22 Szűkítő átalakítógyűrű ingyenesen 32x6x20 Szűkítő átalakítógyűrű ingyenesen 32x6x16 Szűkítő átalakítógyűrű ingyenesen 32x3,2x30 Szűkítő átalakítógyűrű ingyenesen 32x3,2x22 Szűkítő átalakítógyűrű ingyenesen 30x6x25,4 Szűkítő átalakítógyűrű ingyenesen 30x6x25 Szűkítő átalakítógyűrű ingyenesen 30x6x22 Szűkítő átalakítógyűrű ingyenesen 30x6x20 Szűkítő átalakítógyűrű ingyenesen 30x3,2x25,4 Szűkítő átalakítógyűrű ingyenesen 30x3,2x22 Szűkítő átalakítógyűrű ingyenesen 30x3,2x20 Szűkítő átalakítógyűrű ingyenesen 25,4x6x20 Szűkítő átalakítógyűrű ingyenesen 24,4x6x19,1 Szűkítő átalakítógyűrű ingyenesen 25,4x6x16 Szűkítő átalakítógyűrű ingyenesen 25,4x6x13 Szűkítő átalakítógyűrű ingyenesen 25x6x22 Szűkítő átalakítógyűrű ingyenesen 25x6x20 Szűkítő átalakítógyűrű ingyenesen 20x6x18 Szűkítő átalakítógyűrű ingyenesen 20x6x17 Szűkítő átalakítógyűrű ingyenesen 20x6x16 Szűkítő átalakítógyűrű ingyenesen 20x6x15 Szűkítő átalakítógyűrű ingyenesen 20x6x14 Szűkítő átalakítógyűrű ingyenesen 20x6x13 Szűkítő átalakítógyűrű ingyenesen 20x6x12 Szűkítő átalakítógyűrű ingyenesen 20x6x10 Szűkítő átalakítógyűrű ingyenesen 20x6x8 Szűkítő átalakítógyűrű ingyenesen

5 SZERSZÁMKÖSZÖRŰK UNIVERZÁLIS HASZNÁLATRA Rugalmas polírozó és élező köszörűk ALKALMAZÁSI TERÜLETEK Acél, nem-vas nehézfémek, nemesfémek és szinterezett fémek vagy műanyagok polírozására Díszítőcsiszolás Sorjázás Mindenfajta kés élesítése VÁSÁRLóI CÉLCSOPORTOK Fa- és fémmegmunkálási műveletek, mészárosok 119 A termék SZERKEZET Alak 1, 5: C zöld szilíciumkarbid A normál alumíniumoxid A TYROLIT elasztikus korongok rugalmas kötőanyaggal készülnek, amelyben egyenletesen osztják el a szilíciumkarbid vagy normál alumínium-oxid szemcséket. A felhasználási területtől függően, ezek a korongok egyaránt használhatók nedves és száraz köszörüléshez. 1 alak 5 alak RENDELÉSI ADATOK (alakok, méretek) 1 alak / 5 alak kerékátmérők Ø mm-ig lehetségesek A szemcseméret a vevői igényekszerint választható. KÖVETELMÉNYEK Elasztikus koronggal szembeni elvárás az, hogy a köszörült munkadarabon kiváló felületminőséget alakítson ki.

6 Minőség Különösen alakkövető (lágy elasztikus típusoknál) Könnyen profilírozható Egészen finom felületek érhetők el nagyon rövid idő alatt Az ajánlott megmunkálási sebességen hosszú az élettartama Hideg csiszolás Alkalmazási javaslatok Alkalmas továbbá rugalmas tengelyeken történő használatra is A hidegen csiszolás megakadályozza az elszíneződést illetve a sorja képződést Nem alkalmas éles szegélyek, nagy sorják és nagymennyiségű anyag lemunkálására Kések, vésők, fejszék fenésére, sorjázására és élezésére alkalmas ANYAGOK, MUNKADARABOK A felhasználási területtől függően, a TYROLIT rugalmas korongok a legkülönbözőbb anyagokhoz használhatók SZERSZÁMGÉP Az 1-es alakú elasztikus finomcsiszoló és polírozó korongok állványos köszörűkhöz és egyenes csiszológépekhez készülnek 120 Az 1+5 alakú elasztikus finomcsiszoló korongok külső felületek csiszolásához készülnek sarokcsiszolókhoz, kis fordulatszámokra Környezetvédelem, munkaegészségügy, kényelem Sokoldalúan alkalmazható csiszolótermékek Csekély köszörűpor-képződés Kis, azaz jó futási tulajdonságok Optimális rugózóhatás az elasztikus kötés következtében Biztonságtechnikai előírások Vs = m/s maximális megmunkálási sebesség az állványos köszörűkhöz Vs = m/s maximális megmunkálási sebesség az egyenes csiszológépekhez Vs = m/s maximális megmunkálási sebesség a lassú sarokcsiszolókhoz A rugalmas korongoknál alkalmazható megmunkálási sebesség mindig függvénye a kötőanyagnak Kérjük, tartsa be a biztonsági előírásokat Használjon 2/3-os karimát Összefoglalás Az elasztikus finom csiszolókorongok a Tyrolit sokoldalú, jó minőségű termékei.

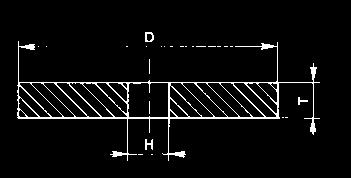

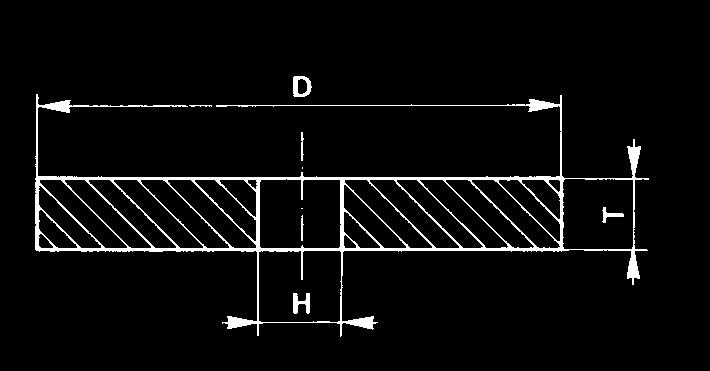

7 Keramikus korongok állványos köszörűhöz Ezek a keramikus kötésű korongok különösen alkalmasak a vevők élezésre vonatkozó széleskörű igényeinek kielégítésére, és univerzálisan felhasználhatók a hozzájuk szállított szűkítőgyűrűkészlet segítségével x20x32 A36V-TR x20x32 A60V-TR x20x32 A36V-TR x20x32 A60V-TR x25x32 A36V-TR x25x32 A60V-TR x25x32 A36V-TR x25x32 A60V-TR x25x51 A36V-TR x25x51 A60V-TR x25x51 A36V-TR x25x51 A60V-TR x32x51 A36V-TR x32x51 A60V-TR x32x51 A36V-TR x32x51 A60V-TR x40x51 A24V-TR x40x51 A36V-TR x40x76 A24V-TR x40x76 A36V-TR x40x76 A60V-TR 121 max. v s = 40 m/s Keramikus kötés A/10A = szokványos alumíniumoxid 89A = fehér alumíniumoxid C = zöld szilíciumkarbid Durva (szemcseméret: 24-36), közepes (szemcseméret: 46-54) és finom (szemcseméret: 60-80) Szűkítőgyűrűk ingyen beszerezhetők PU: 1 tétel

8 x20x32 89A80V-TR x20x32 89A60V-TR x20x32 89A80V-TR x25x32 89A60V-TR x25x32 89A80V-TR x25x32 89A60V-TR x25x32 89A80V-TR x25x51 89A60V-TR x25x51 89A80V-TR x25x51 89A60V-TR x25x51 89A80V-TR x32x51 89A60V-TR x32x51 89A80V-TR x40x51 89A60V-TR x32x51 89A60V-TR x32x51 89A80V-TR x40x51 89A60V-TR x40x76 89A60V-TR x20x32 C80V-TR x20x32 C80V-TR x25x32 C80V-TR x25x32 C80V-TR x25x51 C80V-TR x25x51 C80V-TR x32x51 C80V-TR x32x51 C80V-TR x40x51 C80V-TR x40x76 C80V-TR max. v s = 40 m/s Keramikus kötés A/10A = szokványos alumíniumoxid 89A = fehér alumíniumoxid C = zöld szilíciumkarbid Durva (szemcseméret: 24-36), közepes (szemcseméret: 46-54) és finom (szemcseméret: 60-80) Szűkítőgyűrűk ingyen beszerezhetők PU: 1 tétel

9 Keramikus korongok állványos köszörűhöz Univerzális kerámiakorongok szerszámgépekhez és állványos köszörűkhöz x20x20 10A36P5AV x20x32 10A46N5AV x25x32 10A46N5AV x25x32 10A60M5AV x25x32 10A80M5AV x32x32 10A60M5AV x32x32 10A36P5AV x32x32 10A60M5AV x32x60 10A36P5AV x40x32 10A60M5AV x40x76 10A36P5AV x40x76 10A60M5AV x50x32 10A36P5AV x50x32 10A60M5AV x40x76 10A60M5AV x40x40 10A60M5AV max. v s = 40 m/s 10A = szokványos alumíniumoxid 89A = fehér alumíniumoxid C = zöld szilíciumkarbid Durva (szemcseméret: 24-36), közepes (szemcseméret: 46-54) és finom (szemcseméret: 60-80) Keramikus kötés PU: 1 tétel

10 x10x20 89A60M5AV x20x20 89A60M5AV x16x32 89A60K5AV x16x32 89A60M5AV x20x32 89A46M5AV x20x32 89A60M5AV x20x32 89A120J5AV x20x20 89A60M5AV x20x32 89A46K5AV x20x32 89A60K5AV x20x32 89A60M5AV x20x32 89A80K5AV x25x20 89A60M5AV x25x32 89A46M5AV x25x32 89A60K5AV x25x32 89A60M5AV x32x32 89A46M5AV x32x32 89A80K5AV x10x20 C80J5V x20x32 C46K5V x20x32 C60J5V x25x32 C60J5V x10x32 C80J5V x20x20 C80J5V x20x32 C60J5V x20x32 C80I5V x20x32 C80J5V x25x32 C46K5V x25x32 C60J5V x25x32 C80I5V x25x32 C80J5V x32x32 C46K5V x32x32 C60J5V15 max. v s = 40 m/s 10A = szokványos alumíniumoxid 89A = fehér alumíniumoxid C = zöld szilíciumkarbid Durva (szemcseméret: 24-36), közepes (szemcseméret: 46-54) és finom (szemcseméret: 60-80) Keramikus kötés PU: 1 tétel

11 Elasztikus korongok Rugalmas polírozó és felszabályozó korongjai révén a TYROLIT olyan termékeket kínál, amelyek egyaránt használhatók fa és fém megmunkálásához, és igen változatos körülmények között alkalmazhatók x20x20 C400-BE x20x32 C800-BE x25x20 C800-BE x25x32 C800-BE x20x20 C150-BE x20x20 C400-BE x20x20 C46-BE x20x20 C80-BE x20x20 C800-BE x20x32 C400-BE x20x32 C800-BE x50x20 C16-BE x50x20 C24-BE x50x20 C46-BE x20x32 C800-BE x25x20 C240-BE x25x20 C80-BE x25x32 C400-BE x25x32 C46-BE19F 125 BE11 = soft, v max = 25 m/s BE13 = soft, v max = 16 m/s BE15 = soft, v max = 20 m/s BE11 = kemény, v max = 32 m/s BE19 = kemény, v max = 32 m/s 2 / 3 használjon kerékkarimát! PU: 1 tétel

12

13 GÉPI SZERSZÁMKÖSZÖRŰK Fűrészélező tárcsák és körfűrész-élezők 132 Fűrészélezők fémfűrészlapokhoz 135 Fűrészélezők fafűrészekhez 136 Univerzális szerszámköszörűk - hagyományos 140 Univerzális szerszámköszörűk száraz és nedves gépi köszörüléshez 143

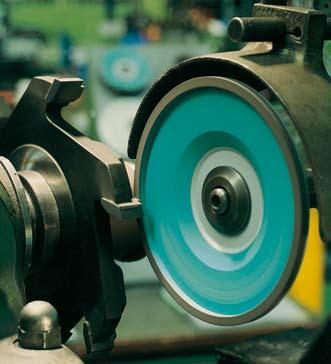

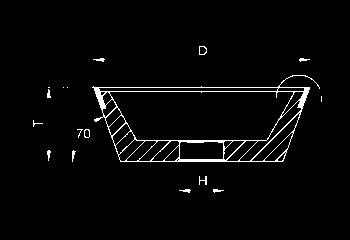

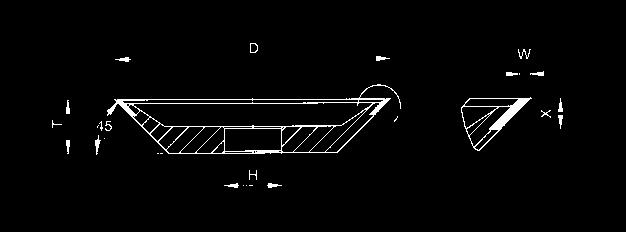

14 SZERSZÁMKÖSZÖRÜLÉS GÉPI ÚTON AMIGO, DIAGO, STARTEC BASIC ALKALMAZÁSI TERÜLETEK AMIGO: DIAGO: STARTEC BASIC HSS szerszámok száraz köszörüléséhez TC szerszámok száraz köszörüléséhez HSS/TC szerszámok nedves köszörüléséhez 128 VÁSÁRLóI CÉLCSOPORTOK Szerszámköszörű és szerviz üzemek A termék SZERKEZET 11V9 alak 12V9 alak 12A2F alak AMIGO: B126 és B151 szemcseméreteknél kiváló a lemunkálási teljesítményt, tesznek lehetővé. A finomabb CBN-szemcsék használata azzal az előnnyel jár, hogy jelentősen jobb felületminőségeket lehet elérni, ezért a HSS szerszámok élettartama is javul. DIAGO: A Tyrolit DIAGO-val, amelyhez modern és továbbfejlesztett nyersanyagokat használtak fel, a korábban használatos száraz köszörülő korongokhoz viszonyítva jelentősen megnövekednek a teljesítményhatárok. Csökken a köszörülés időtartama Megnő az élettartam RENDELÉSI ADATOK (alakok, méretek) 11V9 alak: Ø AMIGO / DIAGO / STARTEC BASIC 12V9 alak: Ø AMIGO / DIAGO / STARTEC BASIC 12A2F alak: Øm AMIGO / DIAGO KÖVETELMÉNYEK A felhasználó csökkenteni kívánja megmunkálási költségeit a köszörült munkadarab minőségének egyidejű javítása mellett.

15 Minőség AMIGO: DIAGO: STARTEC BASIC Nagy lemunkálási teljesítmény, jó felületminőséggel párosulva Hosszabb szerszám-élettartam Csökkena köszörülési idő hossza Megnő az élettartam Csökken a köszörülési hőmérséklet Csökken a gépi megmunkálási idő, ugyanakkor nő az eljárásbiztonság + javul a munkadarab minősége Az élettartam növekedése költségcsökkentést is jelent Alkalmazási tippek ANYAGOK, MUNKADARABOK AMIGO: Műgyanta kötőanyagú CBN-szemcse volfrámkarbid (HSS) szerszámok szárazon történő köszörüléséhez DIAGO: Műgyanta kötőanyagú CBN/gyémántszemcse HSS szerszámok szárazon történő köszörüléséhez STARTEC BASIC Műgyanta kötőanyagú CBN/gyémántszemcse HSS és keményfém szerszámok nedvesen történő köszörüléséhez SZERSZÁMGÉP 129 Az AMIGO és DIAGO egyaránt használhatók kézi és automata szerszámköszörűkön. Környezetvédelem, munkaegészségügy, kényelem Sokoldalú köszörűtermékek Alacsony porképződés Könnyű súly, azaz jó futási karakterisztikák Optimális rugóhatás a rugalmas kötőanyag következtében Biztonságtechnikai tájékoztató Vs = m/s maximális megmunkálási sebesség az AMIGO típussal Vs = m/s maximális megmunkálási sebesség a DIAGO típussal Vs = m/s maximális megmunkálási sebesség Tartsa be a biztonsági előírásokat Összefoglalás Ami különösen jó benyomást kelt az AMIGO/DIAGO szerszámköszörű-korongok száraz megmunkálási műveleténél, az a nagy lemunkálási teljesítmény és a hosszú élettartam, valamint a javított felületminőség és a hidegebb köszörülés. A STARTEC BASIC a nedves köszörülésnél kitűnik nagy eljárásbiztonságával és a munkadarab kiváló minőségével, továbbá a megnövekedett élettartamból adódó csökkenő költségekkel.

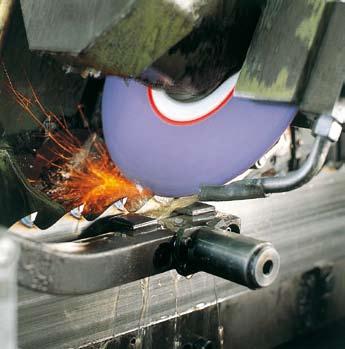

16 FŰRÉSZEK ÉLEZÉSE Fűrészélezés VN-MOD köszörűvel ALKALMAZÁSI TERÜLETEK Fűrészek élezése és újrahornyolása a fa- és fémmegmunkáló iparban 130 FOGYASZTÓI CÉLCSOPORTOK Fűrészek szervizelése a fa- és fémmegmunkáló iparban A termék SZERKEZET 1 alak (= egyenes) fémmegmunkáló fűrészekhez 1F alak (= lekerekített) a famegmunkáló fűrészekhez A hatékony köszörülés új képlete VN-MOD V üveges (kerámia) N hálós (azaz hálós szerkezetű üveg kötőanyag) MOD módosított RENDELÉSI ADATOK (alakok, méretek) 1F alak: D x T x H [mm] 1 alak: D x T x H [mm] Ø200 x 8 13 x 32 P200 x 1,5 10 x 32 E250 x 8 13 x 32 P250 x 3 7 x 32 KÖVETELMÉNYEK A felhasználónak egy stabil fűrészélező szerszámra van szüksége, nagy lemunkálási sebességűre és hosszú élettartamúra.

17 Minőség Hosszabb élettartam Javított vágási teljesítmény Alacsonyabb hőterhelés Kisebb anyagfáradás Jó profilmegtartás Nagy gazdasági hatékonyság Használható száraz és/vagy nedves köszörülésnél Alkalmazási tippek Az 1F alakú (legömbölyített élprofilú) korongok optimális mértékben illeszkednek a fafűrészek fogprofiljaiba Ajánlatos a lehúzást TYROLIT lehúzókövekkel vagy gyémántszerszámokkal végezni ANYAGOK, MUNKADARABOK Az alábbi szerszámokhoz alkalmas: CV HSS Stellit Szerszámacél Erősen ötvözött szerszámacél 131 SZERSZÁMGÉP Az alábbi szerszámgépeken használható: ISELI; LOROCH; SCHMIDT-TEMPO; VOLLMER és mások Környezetvédelem, munkaegészségügy, kényelem Hidegen köszörülés Nagy futáspontosság A keresztirányú kötés miatt igen ütésálló Univerzális használatra Raktárról szállítható Biztonságtechnikai tájékoztató Vs = 63 m/s maximális megmunkálási sebesség Laza papírkarimával szállítjuk (az optimális oldalirányú kifutáshoz) Átalakítógyűrűk ingyen kaphatók a csomagolási egység vásárlásakor Összefoglalás VN-MOD fűrészélező korongok a jó profiltartást párosítják a nagy gazdasági hatékonysággal, mind a száraz, mind a nedves megmunkálásnál.

18 Fűrészélező tárcsák és körfűrész-élezők A TYROLIT fűrészélező korongok keramikus kötésűek, általánosan felhasználhatók a fűrészélező automata gépeken és évekig csúcsformában tartják szerszámait x6x20 89A60M5AV x2x30 88A80M5AV x2x32 88A80M5AV x3x20 88A80M5AV x3x30 88A80M5AV x3x32 88A80M5AV x4x20 88A80M5AV x4x32 88A80M5AV x4x32 89A60M5AV x5x32 89A60M5AV x6x20 89A60M5AV x6x32 89A60K5AV x6x32 89A60M5AV x6x32 89A80L5AV x6x38 88A60K5AV x6x38 88A80K5AV x8x20 89A60M5AV x8x20 89A80L5AV x8x32 89A60K5AV x8x32 89A60M5AV x10x20 89A60K5AV x10x32 89A60K5AV x10x32 89A60M5AV x10x32 89A80L5AV217 89A = fehér alumíniumoxid 88A = rózsaszín alumíniumoxid 1C = egyenes korong kúpos profillal 1F = egyenes korong félgömbölyű profillal V217 = keramikus kötés Szűkítőgyűrűk ingyen beszerezhetők PU: 10 tétel

19 x3x51 89A60M5AV x3x51 89A80M5AV x4x51 89A60M5AV x6x32 89A60M5AV x6x51 89A60M5AV x8x32 89A60M5AV x8x51 89A60M5AV x2x32 88A80L5AV x2x32 88A80M5AV x2x32 89A80M5AV x2,5x32 88A80M5AV x3x32 88A80M5AV x3x32 89A60M5AV x4x32 88A80M5AV x4x32 89A60M5AV x5x32 89A60M5AV x6x20 89A60M5AV x6x32 89A60K5AV x6x32 89A60M5AV x8x20 89A60M5AV x8x32 89A60K5AV x8x32 89A60M5AV x10x20 89A60M5AV x10x32 89A60K5AV x10x32 89A60M5AV x13x32 89A60M5AV x6x20 89A60M5AV x8x20 89A60M5AV x8x32 89A60M5AV x10x20 89A60M5AV x10x32 89A60K5AV x10x32 89A60M5AV x13x20 89A60M5AV x13x32 89A60M5AV A = fehér alumíniumoxid 88A = rózsaszín alumíniumoxid 1C = egyenes korong kúpos profillal 1F = egyenes korong félgömbölyű profillal V217 = keramikus kötés Szűkítőgyűrűk ingyen beszerezhetők PU: 10 tétel

20 1F F 200x10x20 89A60M5AV217 1C C 150x6x20 89A60M5AV C 150x8x20 89A60M5AV C 175x8x20 89A60M5AV C 175x10x20 89A60M5AV C 175x10x32 89A60M5AV C 200x8x20 89A60M5AV C 200x10x20 89A60K5AV C 200x10x20 89A60M5AV C 200x10x32 89A60M5AV C 250x10x20 89A60M5AV C 250x10x32 89A60K5AV C 250x10x32 89A60M5AV217 1C C 175x8x20 88A60N4AV217/ 89A60M5AV C 200x10x20 88A60N4AV217/ 89A60M5AV C 200x10x32 88A60N4AV217/ 89A60M5AV C 250x10x20 88A60N4AV217/ 89A60M5AV217 Kétoldalas korongok körfűrészek (stellites szalag fűrészek) élezéséhez 89A = fehér alumíniumoxid 88A = rózsaszín alumíniumoxid 1C = egyenes korong kúpos profillal 1F = egyenes korong félgömbölyű profillal V217 = keramikus kötés Szűkítőgyűrűk ingyen beszerezhetők PU: 10 tétel

21 Fűrészélezők fémfűrészlapokhoz Ezek nagy teljesítményű, speciális alumíniumoxidból készült köszörűkorongok, melyek ideálisan alkalmazhatók fémmegmunkáló fűrészek élezéséhez. A VN-MOD korongok a nagy teljesítményű, speciális alumíniumoxidból készült köszörűkorongok legújabb generációját képviselik a fémmegmunkáló szektorban a fűrészélező gépek számára x1,5x32 SA80L4VN-MOD VN-MOD x1,75x32 SA80L4VN-MOD x2x32 SA80L4VN-MOD x2,25x32 SA80L4VN-MOD x2,5x32 SA80L4VN-MOD x2,75x32 SA80L4VN-MOD x3x32 SA80L5VN-MOD x3,25x32 SA80L5VN-MOD x3,5x32 SA80L5VN-MOD x3,75x32 SA80L5VN-MOD x4x32 SA80L5VN-MOD x4,5x32 SA60L5VN-MOD x5x32 SA60L5VN-MOD x5,5x32 SA60L5VN-MOD x6x32 SA60L5VN-MOD x6,5x32 SA60L5VN-MOD x7x32 SA60L5VN-MOD x8x32 SA60L5VN-MOD x9x32 SA60L5VN-MOD x3x32 SA80L4VN-MOD x4x32 SA80L4VN-MOD x5x32 SA60L5VN-MOD x6x32 SA60L5VN-MOD x10x32 SA60L5VN-MOD 135 v smax = 63 m/s (VN-MOD) SA = speciális alumíniumoxid Keramikus kötés Nincs anyagfáradás Alacsony hőfejlődés Szűkítőgyűrűk ingyen beszerezhetők PU: 1 tétel

22 Fűrészélezők fafűrészekhez Ezek nagy teljesítményű, speciális alumíniumoxidból készült köszörűkorongok, melyek ideálisan alkalmazhatók famegmunkáló fűrészek élezéséhez. A VN-MOD korongok a nagy teljesítményű, speciális alumíniumoxidból készült köszörűkorongok legújabb generációját képviselik a famegmunkáló szektor fűrészélező gépeihez. DIAGO = speciális gyémántkorongok cementált karbid szerszámok szárazon köszörüléséhez AMIGO = speciális gyémántkorongok HSS szerszámok szárazon köszörüléséhez 1F F 200x8x32 SA60K5VN-MOD63 VN-MOD F 200x8x32 SA60L5VN-MOD F 200x10x32 SA60K5VN-MOD63 VN-MOD F 200x10x32 SA60L5VN-MOD63 VN-MOD F 250x8x32 SA60K5VN-MOD F 250x10x32 SA60K5VN-MOD F 250x12x32 SA60K5VN-MOD F 250x13x32 SA60K5VN-MOD63 1F F 140x3,2x12 88A54K5AV217 FŰRÉSZÉLEZÉS LÁNCFŰRÉSZÉLEZŐ-GÉPEKEN F 140x4,5x12 88A54K5AV217 v s = 63 m/s VN-MOD-on 1F = kerek profil SA = speciális alumíniumoxid 88A = rózsaszín alumíniumoxid 89A = fehér alumíniumoxid 10A = szokványos szürke alumíniumoxid 90A = speciális szürke alumíniumoxid C = zöld szilíciumkarbid B = CBN D = Gyémánt PU: 1 tétel

23 x5x60 89A100H5V111 PROFILKÖSZÖRÜLÉS WEINIG RONDAMAT x5x60 89A54I5AV53 GÉPEKEN x5x60 97A1002I6V x5x60 97A462I5AV53 4GR GR 85/60x80x16 10A60N5AV217 FŰRÉSZÉLEZÉS FŰNYÍRÓPENGE-ÉLEZŐ GÉPE- KEN 137 6BB Típusszám Forma Méretek W/E Specifikáció Megjegyzések BB 127x63x32 C46J5V BB 200x100x32 C46J5V15 4B9N Típusszám Forma Méretek W-X Specifikáció Megjegyzések B9N 100x8x25 11D54C75B70AL GÉPI MEGMUNKÁLÁS B9 125x11,5x32 11D54C75B74AL FŰRÉSSZEL: Oldalazás cementált karbid B9 125x12x32 11D54C75B70AL fűrészlapokkal B9 125x14x32 11D54C75B70AL v s = 63 m/s VN-MOD-on 1F = kerek profil SA = speciális alumíniumoxid 88A = rózsaszín alumíniumoxid 89A = fehér alumíniumoxid 10A = szokványos szürke alumíniumoxid 90A = speciális szürke alumíniumoxid C = zöld szilíciumkarbid B = CBN D = Gyémánt PU: 1 tétel

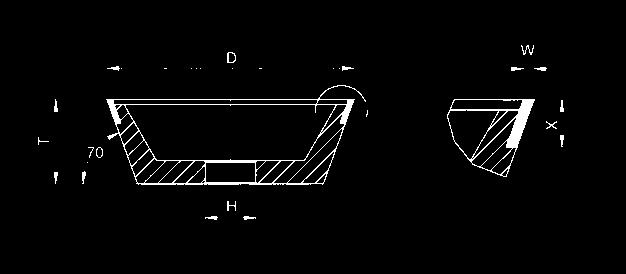

24 6A9Z Típusszám Forma Méretek W-X Specifikáció Megjegyzések A9Z 100x20x25 11D126C100B73AL/ 11D4675B65 CEMENTÁLT KARBIDSZERSZÁ- MOK ÉLEZÉSE 12A2F Típusszám Forma Méretek W-X Specifikáció Megjegyzések A2F 125x23x20 11D126C50B73AL CEMENTÁLT KARBIDSZERSZÁ A2F 125x23x20 11D151C75B53AL MOK ÉLEZÉSE: A hagyományos A2F 125x23x20 11D151C75BDIAGO köszörűkorongokkal összehasonlítva, a gyémánt és CBN A2F 125x23x20 11D64C50B73AL A2F 125x23x20 11D64C50BDIAGO szerszámokat a szebb felületképzés jellemzi, a hidegebb A2F 150x23x20 11D126C75B60AL polírozási szakasz, a hosszabb szerszám-élettartam és a rövidebb köszörülési idő. 12A9Z Típusszám Forma Méretek W-X Specifikáció Megjegyzések A9Z 125x18x32 11D126C100B73AL/ 11D4675B A9ZH 125x22x32 11D126C100B73AL/ 11D4675B65 CEMENTÁLT KARBIDSZERSZÁ- MOK ÉLEZÉSE 12B9N Típusszám Forma Méretek W-X Specifikáció Megjegyzések B9N 100x14x20 11D91C50B53AL GÉPI MEGMUNKÁLÁS FŰRÉSSZEL: Oldalazás cementált karbid fűrészlapokkal v s = 63 m/s VN-MOD-on 1F = kerek profil SA = speciális alumíniumoxid 88A = rózsaszín alumíniumoxid 89A = fehér alumíniumoxid 10A = szokványos szürke alumíniumoxid 90A = speciális szürke alumíniumoxid C = zöld szilíciumkarbid B = CBN D = Gyémánt PU: 1 tétel

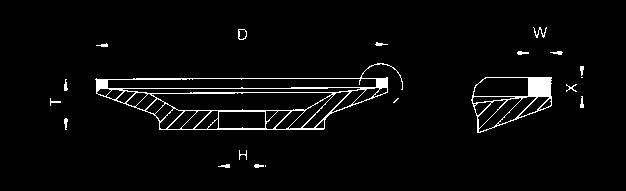

25 4A2 Típusszám Forma Méretek W-X Specifikáció Megjegyzések A2 125x10x20 11D64C50B73AL GÉPI MEGMUNKÁLÁS A2 150x12x20 11D64C50B73AL FŰRÉSSZEL: Fog gépi homlokköszörülése cementált karbid fűrésztárcsákkal 12A2F Típusszám Forma Méretek W-X Specifikáció Megjegyzések A2F 125x23x20 51B126C50B75AL HSS SZERSZÁMOK ÉLEZÉSE: A hagyományos köszörűkorongokkal összehasonlítva, a gyémánt és CBNszerszámokat a szebb felületképzés jellemzi, a hidegebb polírozási szakasz, a hosszabb szerszám-élettartam és a rövidebb köszörülési idő C2F Típusszám Forma Méretek W/U-X Specifikáció Megjegyzések C2F 125x23x20 51B151C75BAMIGO HSS SZERSZÁMOK ÉLEZÉSE: C2F 125x23x20 51B91C75BAMIGO A hagyományos köszörűkorongokkal összehasonlítva, a gyémánt és CBN C2F 150x23x20 51B151C75BAMIGO szerszámokat a szebb felületképzés jellemzi, a hidegebb polírozási szakasz, a hosszabb szerszám-élettartam és a rövidebb köszörülési idő. v s = 63 m/s VN-MOD-on 1F = kerek profil SA = speciális alumíniumoxid 88A = rózsaszín alumíniumoxid 89A = fehér alumíniumoxid 10A = szokványos szürke alumíniumoxid 90A = speciális szürke alumíniumoxid C = zöld szilíciumkarbid B = CBN D = Gyémánt PU: 1 tétel

26 Univerzális szerszámköszörűk - hagyományosak Itt univerzálisan használható alakokat és méreteket talál az általános szerszámköszörülési feladatokhoz x3x20 A60N4B x4x20 A60N4B x4x32 A60N4B2 12 Típusszám Forma Méretek W/E/K Specifikáció Megjegyzések /40x10/2x20 89A601I5AV /40x10/2x20 89A601K5AV /50x13/3x20 89A601I5AV /50x13/3x32 89A601J5AV /50x13/3x20 89A601K5AV /63x13/3x20 89A601I5AV /63x13/3x32 89A601J5AV /63x13,3/3x20 89A461J5AV /75x16/3x20 89A462J5AV /75x16/3x32 89A601J5AV /75x16/3x20 89A601J5AV /85x18/3x32 89A601I5AV /85x18/3x20 89A601I5AV53 97A = speciális alumíniumoxid 89A = fehér alumíniumoxid W = falvastagság E = alap vastagsága K = különbség a külső és belső átmérő között U5 = külső kerületi kezelés PU: 1 tétel

27 /75x8/2x20 89A601J5AV /100x13/3x20 89A601H5AV53 6 Típusszám Forma Méretek W/E Specifikáció Megjegyzések x40x20 89A60I5AV x40x20 89A60K5AV x45x14 89A80M5AV x50x20 89A120J5AV x50x20 89A462K5AV x50x20 89A542H5AV x50x20 89A542I5AV x50x20 89A60J5AV x50x20 89A60K5AV x50x20 89A60M5AV x50x20 89A80I7AV x50x20 89A80I7AV x50x20 89A80J5AV x50x20 89A80K5AV x63x20 89A542I5AV x80x32 89A60J5AV x80x50 89A461H7AV x75x31,75 97A542G10AV BS 200x100x51 89A36I8AV x50x20 89A80I7AV53U5 külső kerületi kezeléssel x50x20 C80I5V15 Keményfémhez 97A = speciális alumíniumoxid 89A = fehér alumíniumoxid W = falvastagság E = alap vastagsága K = különbség a külső és belső átmérő között U5 = külső kerületi kezelés PU: 1 tétel

28 11 Típusszám Forma Méretek W/E/K Specifikáció Megjegyzések /57x32x20 89A601I5AV /57x32x20 89A601K5AV /71x40x20 89A462J5AV /71x40x20 89A601I5AV /71x40x20 89A601K5AV /71x40x32 89A601J5AV /96x40x20 89A462K5AV /96x40x20 89A601K5AV /96x40x32 89A462I5AV /96x40x32 89A601J5AV /114x50x32 89A462I5AV /114x50x32 89A601J5AV A = speciális alumíniumoxid 89A = fehér alumíniumoxid W = falvastagság E = alap vastagsága K = különbség a külső és belső átmérő között U5 = külső kerületi kezelés PU: 1 tétel

29 Univerzális szerszámköszörűk száraz és nedves gépi megmunkáláshoz A hagyományos köszörűkorongokkal összehasonlítva, a gyémánt és CBN-szerszámokat a szebb felületképzés és a hidegebb polírozási szakasz jellemzi. DIAGO = speciális gyémántkorongok cementált karbid szerszámok száraz újraélezéséhez AMIGO = speciális CBN-korongok HSS szerszámok szárazon történő újraélezéséhez STARTEC Basic = gyémántkorong CC szerszámok nedves köszörüléssel történő gyártásához 11V9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések V9 75x30x20 11D126C75BDIAGO Gyémánt V9 75x30x20 11D64C50BDIAGO V9 100x35x20 11D126C75BDIAGO V9 100x35x20 11D126C75BDIAGO V9 100x35x20 11D181C75BDIAGO V9 100x35x20 11D64C50BDIAGO V9 100x35x20 11D64C50BDIAGO V9 125x40x20 11D126C75BDIAGO V9 Típusszám Forma Méretek W-XxV Specifikáció Megjegyzések V9 75x30x20 DF643BXSTARTEC-BA Gyémánt V9 100x35x20 DF643BXSTARTEC-BA V9 100x35x20 DF643BXSTARTEC-BA B = CBN D = Gyémánt Megnövelt korongélettartam Rövidebb köszörülési idő PU: 1 tétel

30 12V9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések V9 75x20x20 11D126C75BDIAGO Gyémánt V9 75x20x20 11D64C50BDIAGO V9 100x20x20 11D126C75BDIAGO V9 100x20x20 11D91C75BDIAGO 12V9 Típusszám Forma Méretek W-XxV Specifikáció Megjegyzések V9 100x20x20 DF643BXSTARTEC-BA Gyémánt V9 100x20x20 DF643BXSTARTEC-BA V9 125x25x20 DF643BXSTARTEC-BA V9 125x25x20 DF643BXSTARTEC-BA 12A2D Típusszám Forma Méretek W-X Specifikáció Megjegyzések A2D 100x25x20 11D126C75B52AL Gyémánt A2D 100x25x20 11D64C50B52AL 4BT9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések BT9 100x10x20 11D91C75B73AL Gyémánt B = CBN D = Gyémánt Megnövelt korongélettartam Rövidebb köszörülési idő PU: 1 tétel

31 4C2 Típusszám Forma Méretek W/U-X Specifikáció Megjegyzések C2 150x10x32 11D64C100B70ST Gyémánt 11V9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések V9 75x30x20 51B126C75BAMIGO CBN V9 100x35x20 51B126C75BAMIGO V9 100x35x20 51B126C75BAMIGO V9 100x35x20 51B181C75BAMIGO V9 100x35x20 51B91C75BAMIGO V9 100x35x31,75 51B91C75BAMIGO V9 125x40x20 51B126C75BAMIGO V9 125x40x20 BL1263PDSTARTEC-BA V9 Típusszám Forma Méretek W-XxV Specifikáció Megjegyzések V9 75x30x20 BL1263PDSTARTEC-BA CBN V9 100x35x20 BL1263PDSTARTEC-BA V9 100x35x20 BL1263PDSTARTEC-BA 12V9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések V9 75x20x20 51B126C75BAMIGO CBN V9 100x20x20 51B126C75BAMIGO V9 125x25x20 51B126C75BAMIGO B = CBN D = Gyémánt Megnövelt korongélettartam Rövidebb köszörülési idő PU: 1 tétel

32 12V9 Típusszám Forma Méretek W-XxV Specifikáció Megjegyzések V9 100x20x20 BL1263PDSTARTEC-BA CBN V9 100x20x20 BL1263PDSTARTEC-BA V9 125x25x20 BL1263PDSTARTEC-BA V9 125x25x20 BL1263PDSTARTEC-BA 12A2F Típusszám Forma Méretek W-X Specifikáció Megjegyzések A2F 125x23x20 51B126C50B75AL CBN A2 150x18x20 51B126C50B75AL 4BT9 Típusszám Forma Méretek W-X Specifikáció Megjegyzések BT9 100x10x20 51B126C75B75AL CBN 4C2 Típusszám Forma Méretek W/U-R Specifikáció Megjegyzések C2 100x13x20 51B126C75B75AL CBN C2 100x13x20 51B126C75B75AL B = CBN D = Gyémánt Megnövelt korongélettartam Rövidebb köszörülési idő PU: 1 tétel

33 LEVÁGÁS Fűrészélező és vágókorong 150 Laboratóriumi darabolókorong 152 Fémkarbid vágása 153

34 41 LABORATÓRIUMI DARABOLÓTÁRCSA VÁLASSZON KI EGY DARABOLÓKORONGOT Különböző műszaki adatokkal rendelkező darabolótárcsákat kell használni annak függvényében, hogy milyen típusú keménységű és képlékenységű és méretű a darabolandó anyag. A TYROLIT új és egyedülálló színkódrendszere megadja a különböző tárcsák és korongok keménységét. Kerámiát és karbidokat gyémántszerszámmal kell darabolni. 148 PREMIUM vasfém anyagokhoz Ajánlott keménység Vickers keménység Rockwell Kemény Közepes Soft Méretek (mm) Típussz. Típussz. Típussz. Kemény Közepes Soft Műszaki adatok vs _< 50 m/sec (nagyobb sebesség külön rendelésre) Optimális eredmények, könnyű kezelhetőséggel kombinálva A PREMIUM laboratóriumi darabolótárcsa-sorozattal optimális darabolószerszámokat kínálunk számos különböző anyaghoz, munkadarabmérethez és -keménységhez. A táblázatok alapján a helyes szerszám könnyen megtalálható és kiválasztható.

35 Példa a megrendelésre Darabolótárcsák méretei: Darabolandó anyag: Keménysége: Eredmény: 250 x 1,5 x 32 mm Szerszámacél munkadarab, száma (40CrMnMoS8-6) 440 HV / 44,5 HRC típus Keménység: Vickers keménység: Ajánlott szerszám Rockwell Kemény Közepes Lágy Méretek (mm): Típusszám Típusszám Típusszám 149 Specifikáció PREMIUM LAB nem-vas fémekhez, műanyagokhoz és titánhoz Méretek (mm): Típusszám Típusszám Típusszám Nem-vas fémek Műanyagok Titán Specifikáció NF (nem-vas fémek), Titán vs 50 m/s (nagyobb sebesség külön rendelésre) műanyagok Alkalmazási irányelvek Használjon elegendő mennyiségű hűtőfolyadékot, amelybe tegyen 2 3% korróziógátló adalékot Ne alkalmazzon túl nagy nyomást, hogy ne menjen félre a vágás Nagyméretű munkadaraboknál ajánlatos egy fokozattal puhább szerszámot használni.

36 Fűrészélező és vágókorong Műgyanta kötésű, erősítés nélküli vágótárcsák állványos köszörűkhöz és automata fűrészélező gépekhez. 41N N 100x1x20 A80N4B2 Alkalmas még fűrészélezéshez N 100x1x20 A80N4B N 100x1x20 A80O4B N 100x1,5x20 A80N4B N 100x2x20 A80N4B N 120x2x51 A60N4B N 120x2x51 A60N5B N 120x2x51 A60O5B N 125x1x20 A60N5B N 125x1x20 A60O5B N 125x1x20 A80N5B N 125x1x20 A80O5B N 125x1,5x20 A60N5B N 125x1,5x20 A60O5B N 150x1x20 A60N5B N 150x1x20 A60O5B N 150x1x20 A80N5B N 150x1x20 A80O5B N 150x1,5x20 A60N5B N 150x1,5x20 A60O5B N 150x1,5x20 A80N5B N 150x1,5x20 A80O5B N 150x2x20 A60N4B N 150x2x20 A60N5B N 150x2x20 A60O5B43 Nincs erősítés, ezért nem alkalmas kéz nélküli vágáshoz PU: 10 tétel

37 41N N 150x2x30 A60N4B2 Alkalmas még fűrészélezéshez N 150x2,5x20 A60N4B N 200x1,5x20 A60N5B N 200x1,5x20 A60O5B N 200x1,5x32 A60N5B N 200x1,5x32 A60O5B N 200x2x20 A60N4B N 200x2x32 A60N4B N 200x2,5x32 A60N4B N 200x3x32 A60N4B2 151 Nincs erősítés, ezért nem alkalmas kéz nélküli vágáshoz PU: 10 tétel

38 Laboratóriumi darabolókorong A TYROLIT új PREMIUM -LAB laboratóriumi vágótárcsa-sorozata kitűnik kiváló minőségével és új színdinamikai tájékoztatórendszerével. 41N N 230x1,5x32 A80-BM N 250x1,5x32 A80-BH N 250x1,5x32 A80-BM N 250x1,5x32 A80-BS N 300x2x32 A80-BM N 350x2,5x32 A80-BM N 400x3x32 A80-BM N 432x3x32 A80-BM50 Nincs erősítés, ezért nem alkalmas kéz nélküli vágáshoz vs = 50 m/s A = szokványos korund C = Szilíciumkarbid BH = kemény, BM = közepes, BS = soft BN = nem-vas fémekhez, illetve műanyaghoz BT = Titán PU: 10 tétel

39 Fémkarbid vágása Fémkarbidok költséghatékony vágása gyémántszerszámokkal 1A1R Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1R 100x1x20 11D126C100B53ST A1R 125x1x20 11D126C100B53ST A1R 150x1x20 11D126C100B53ST A1R 150x1x20 11D151C100B53ST A1RN 200x1,2x30 11D151C100B53ST 153 v s 50 m/s D = Gyémánt B = CBN Peremmagasság 5 mm, kivéve a et PU: 1 tétel

40

41 SÍKKÖSZÖRÜLÉS Kerámia 158 Profilfelületek köszörülése G univerzális használatra 162 Szuperabrazív 163

42 INGAMOZGÁST VÉGZŐ SÍK- ÉS KÜLSŐ HENGERES KÖSZÖRÜLÉS ALKALMAZÁSI TERÜLETEK A géprészek (lemezek, rudak stb.) vagy szerszámkomponensek (szárak, hornyok, vezetőelemek stb.) nagyoló megmunkálásától kezdve a simító köszörülésig FOGYASZTÓI CÉLCSOPORTOK Autógyártás, szerszámgyártás Gépszerkesztés, hardvergyártás 156 A termék SZERKEZET Valamennyi üveges és műgyanta kötőanyagú precíziós köszörűszerszám normál alumíniumoxid, speciális alumíniumoxid és szilíciumkarbid szemcsékkel RENDELÉSI ADATOK (alakok, méretek) 1, 5, 7 alak: az egyedi vevői követelmények kielégítéséhez a méretek a Tyrolit átfogó kínálati táblázatából választhatók ki. Ø mm raktárról kaphatók 1 alakú 5 alakú 7 alakú KÖVETELMÉNYEK A vevő a lehető legszebb felületminőséget szeretné elérni, illetve az általa végezni kívánt megmunkáláshoz leginkább megfelelő külső hengeres köszörűszerszámot keresi, jó ár/teljesítmény hányadossal.

43 Minőség A csiszolóanyagok, szemcsék és kötési rendszerek folyamatos fejlesztése lehetővé teszi: A köszörűszerszámok optimális élettartamának elérését (=tartósság) A meghatározott alkalmazási területekhez adaptált vágási képességet (= lemunkálási teljesítmény) A köszörülési folyamat gazdasági hatékonyságának szem előtt tartását A köszörült munkadarab minőségének és a vevői igények összhangját Alkalmazási tippek Kulcsfontosságú tényező a köszörűkorong beállítása a mindenkori köszörülési művelet követelményeinek megfelelően A termék optimális kiválasztásában és a folyamat paramétereinek optimális beállításában segítenek a TYROLIT alkalmazástechnikai mérnökei, hogy így meg lehessen felelni a különleges vevői elvárásoknak is. ANYAGOK, MUNKADARABOK Az acélok és nem-vas fémek valamennyi, jelenleg használatos típusát meg lehet munkálni a TYROLIT sík- és külső hengerköszörű-korongokkal SZERSZÁMGÉP 157 Síkköszörülés ingamozgással Külső hengeres felület köszörülése Környezetvédelem, munkaegészségügy, kényelem Teljesen sima futás A teljes megmunkálási folyamat (munkadarab, szerszám, szerszámgép, paraméterek, hűtési folyamat stb.) is koordinált a környezetvédelmi megfelelés biztosítása érdekében. Biztonságtechnikai tájékoztató Vs = 63 m/s maximális megmunkálási sebesség Tartsa be a biztonsági előírásokat Összefoglalás Jelentős fejlesztési munka, átfogó minőségbiztosítási rendszer és modern gyártástechnológia a hozzá tartozó termelőeszközökkel ez az alapja a vevői követelményeknek megfelelően testreszabott, rendkívül pontos sík- és külső hengerköszörű-szerszámoknak.

44 Kerámia A TYROLIT átfogó rendszermegoldásokat kínál a kerámiakötésű sík-, profilfelületi és külső hengeres profil köszörüléshez. A csiszolóanyagok, szemcsék és kötési rendszerek folyamatos fejlesztése optimális tartósságú (= korongélettartamú) és megmunkálási tulajdonságú (= lemunkálási teljesítményű), alkalmazásspecifikus szerszámok kialakítását eredményezi, amelyek biztosítják a költséghatékony köszörülést és a megmunkált munkadarab elvárások szerinti minőségét x20x51 87A36J7AV217 ÖTVÖZETLEN ÉS GYENGÉN ÖTVÖZÖTT x20x51 88A46J7AV217 ACÉL (EDZETLEN) x25x51 87A46I7AV x25x51 88A46J7AV x30x76,2 87A36J7AV x50x76,2 87A36J7AV x40x127 87A36J7AV x50x127 50A36J8AV x50x127 50A36J8AV x50x127 87A36J7AV217 5 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x127 93A46I8AV217 ÖTVÖZETLEN ÉS GYENGÉN ÖTVÖZÖTT ACÉL (EDZETLEN) 87A, 93A = univerzális felhasználásra 88A, 50A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 89A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 80A = rozsdamentes acélhoz 97A, 91A, 90A, 92A = erősen ötvözött acélhoz, edzett HSS-hez PU: 1 tétel

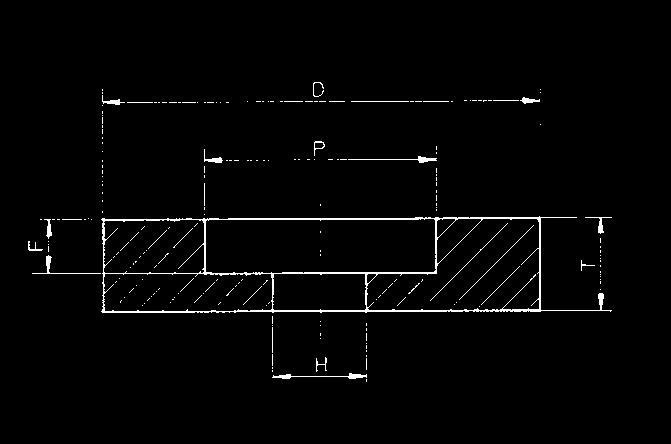

45 7 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x76,2 50A36J8AV217 ÖTVÖZETLEN ÉS GYENGÉN x50x76,2 87A36J7AV217 ÖTVÖZÖTT ACÉL (EDZETLEN) x20x51 89A46I7AV217 ÖTVÖZETLEN ÉS GYENGÉN ÖTVÖZÖTT x20x51 89A601J10AV217 ACÉL (EDZETT) x25x51 89A601J10AV x25x51 89A46I8AV x25x76,2 89A46I8AV x25x76,2 93A46J7AV x40x127 89A46I8AV x40x127 89A601I10AV x40x127 93A46H8AV x50x127 89A46I8AV x50x127 89A601I10AV x50x127 93A46H8AV x50x127 89A461H8AV237P x50x127 89A46I8AV x50x127 93A46H8AV Típusszám Forma Méretek PxF Specifikáció Megjegyzések x30x76,2 89A46I8AV217 ÖTVÖZETLEN ÉS GYENGÉN ÖTVÖZÖTT ACÉL (EDZETT) 87A, 93A = univerzális felhasználásra 88A, 50A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 89A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 80A = rozsdamentes acélhoz 97A, 91A, 90A, 92A = erősen ötvözött acélhoz, edzett HSS-hez PU: 1 tétel

46 7 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x76,2 89A46I8AV217 ÖTVÖZETLEN ÉS GYENGÉN x50x76,2 89A601I10AV217 ÖTVÖZÖTT ACÉL (EDZETT) x50x76,2 93A46H8AV x100x127 89A46H8AV x20x51 97A462H8AV217 ERŐSEN ÖTVÖZÖTT ÉS x20x51 97A462H8AV217 HSS-ACÉL (EDZETT) x25x51 91A601G7AV x25x51 91A60J7GV x25x76,2 97A462H8AV x50x76,2 92A462H8AV x50x127 97A462I8AV x50x127 92A462H8AV x50x127 97A462H8AV x50x127 97A462J9AV217P3 5 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x127 92A462H8AV217 ERŐSEN ÖTVÖZÖTT ÉS HSS-ACÉL (EDZETT) 87A, 93A = univerzális felhasználásra 88A, 50A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 89A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 80A = rozsdamentes acélhoz 97A, 91A, 90A, 92A = erősen ötvözött acélhoz, edzett HSS-hez PU: 1 tétel

47 7 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x76,2 92A462H8AV217 ERŐSEN ÖTVÖZÖTT ÉS x50x76,2 97A462I8AV217 HSS-ACÉL (EDZETT) x50x76,2 97A46I9AV x25x51 80A1202J9AV17P8 ROZSDAMENTES ACÉL x25x51 80A54I9AV217P x50x127 80A54I9AV217P Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x127 80A54I9AV217P23 ROZSDAMENTES ACÉL 7 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x50x76,2 80A54I9AV217P23 ROZSDAMENTES ACÉL 87A, 93A = univerzális felhasználásra 88A, 50A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 89A = ötvözetlen és gyengén ötvözött, edzetlen acélokhoz 80A = rozsdamentes acélhoz 97A, 91A, 90A, 92A = erősen ötvözött acélhoz, edzett HSS-hez PU: 1 tétel

48 Profilfelületek köszörülése G univerzális használatra A TYROLIT ideális megoldásokat kínál profilfelületek köszörüléséhez x15x51 80A802J9AV17P25 HSS x25x51 80A802J9AV17P : nitridált acélhoz és polírozáshoz x15x51 80A802J9AV17P x20x51 80A1202J9AV17P x20x51 C180F8AV18P x25x51 80A802J9AV17P25 80A = rozsdamentes acélhoz C = Szilíciumkarbid PU: 1 tétel

49 Szuperabrazív A VIB-Star rezgéscsillapító testekkel ellátott nagy teljesítményű korong CC- és HSS-szerszámok felületének köszörüléséhez. 1A1 Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1 100x10x20 51B126C50B54BA HSS: BASIC A1 100x6x20 BL1263PDSTARTEC-BA HSS: STARTEC BASIC A1 100x10x20 BL1263PDSTARTEC-BA A1 100x15x20 BL1263PDSTARTEC-BA A1 125x6x20 BL1263PDSTARTEC-BA A1 125x10x20 BL1263PDSTARTEC-BA A1 125x15x20 BL1263PDSTARTEC-BA A1 150x6x20 BL1263PDSTARTEC-BA A1 150x10x20 BL1263PDSTARTEC-BA A1 200x15x51 51B126C50BVIB-STAR HSS: VIB STAR A1 300x20x76,2 51B126C50BVIB-STAR A1 300x20x127 51B126C50BVIB-STAR A1 350x20x127 51B126C50BVIB-STAR A1 400x20x127 51B126C50BVIB-STAR D = Gyémánt B = CBN PU: 1 tétel

50 1V1 Típusszám Forma Méretek U-X V Specifikáció Megjegyzések V1 100x6x20 BL1263PDSTARTEC-BA HSS V1 100x10x20 BL1263PDSTARTEC-BA V1 100x12x20 BL1263PDSTARTEC-BA V1 100x15x20 BL1263PDSTARTEC-BA V1 125x10x20 BL1263PDSTARTEC-BA V1 125x12x20 BL1263PDSTARTEC-BA V1 150x6x20 BL1263PDSTARTEC-BA 164 1A1 Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1 100x10x20 11D126C75B52BA HM: BASIC A1 150x10x20 11D126C75B52BA A1 200x10x51 11D126C75BVIB-STAR HM: VIB STAR A1 300x15x127 11D126C75BVIB-STAR A1 300x20x76,2 11D126C75BVIB-STAR A1 300x20x127 11D126C75BVIB-STAR A1 400x20x127 11D126C75BVIB-STAR D = Gyémánt B = CBN PU: 1 tétel

51 HENGEREK BELSŐ KÖSZÖRÜLÉSE Kerámia 166 Szuperabrazív 168

52 Kerámia A TYROLIT, több éves fejlesztési munkája eredményeként, csúcsminőségű köszörűkorongokat kínál belső hengerek köszörüléséhez x6x2,5 89A802H5V x8x2,5 89A802H5V x10x4 89A802H5V x13x4 89A602H5V x15x6 97A602I5V x15x6 97A602K6V x20x6 97A602I5V x20x6 97A602K6V x32x10 97A602I5V x32x10 97A602K6V x25x10 97A602I5V x25x10 97A602K6V112 v s = 63 m/s 89A = ötvözetlen és gyengén ötvözött, edzett acélokhoz 97A = erősen ötvözött acélokhoz, és edzett HSS-hez PU: 10 tétel

53 5 Típusszám Forma Méretek PxF Specifikáció Megjegyzések x20x6 97A602I5V112 HSS x20x6 97A602K6V x25x10 97A602I5V x25x10 97A602K6V x32x16 97A602I5V x32x16 97A602K6V x40x16 97A602I5V x40x16 97A602K6V v s = 63 m/s 89A = ötvözetlen és gyengén ötvözött, edzett acélokhoz 97A = erősen ötvözött acélokhoz, és edzett HSS-hez PU: 10 tétel

54 Szuperabrazív A hagyományos köszörűkorongokkal összehasonlítva, ezeket a gyémánt és CBN-szerszámokat szebb felületképzés, hidegebb polírozási szakasz, hosszabb szerszámélettartam és rövidebb köszörülési idő jellemzi. 1A1 Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1 15x10x6 51B126C75B54AL CBN HSS-HEZ ÉS ACÉLHOZ A1 20x10x6 51B126C75B54AL A1 25x10x8 51B126C75B54AL A1 30x10x10 51B126C75B54AL A1 40x10x10 51B126C75B54AL A1 50x10x20 51B126C75B54AL 1A1W Típusszám Forma Méretek UxYxL1 Specifikáció Megjegyzések A1W 1x4 D91XGST GALVANIKUS KÖTÉSŰ A1W 2x4 D91XGST GYÉMÁNT SZÁRAS KÖSZÖRŰSZERSZÁMOK A1W 3x5 D91XGST fémkarbidokhoz A1W 4x5 D126XGST A1W 6x7 D126XGST A1W 8x10 D126XGST A1W 10x10 D151XGST A1W 15x10 D151XGST D = Gyémánt B = CBN PU: 1 tétel

55 1A1W Típusszám Forma Méretek UxY Specifikáció Megjegyzések A1W 1x4 B91GST GALVANIKUS KÖTÉSŰ A1W 1,2x4 B91GST CBN SZÁRAS KÖSZÖRŰSZERSZÁMOK A1W 2,5x4 B91GST HSS-hez A1W 3x5 B91GST A1W 4x5 B126GST A1W 5x7 B126GST A1W 6x7 B126GST A1W 7x8 B126GST A1W 8x10 B126GST A1W 12x10 B151GST 169 D = Gyémánt B = CBN PU: 1 tétel

56

57 HENGEREK KÜLSŐ KÖSZÖRÜLÉSE Kerámia 174 Szuperabrazív 175

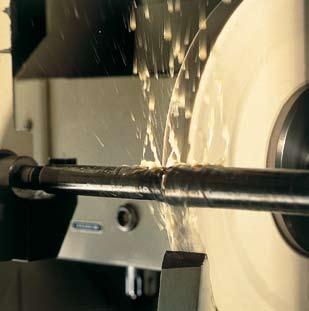

58 INGAMOZGÁST VÉGZŐ SÍK- ÉS KÜLSŐ HENGERES KÖSZÖRÜLÉS ALKALMAZÁSI TERÜLETEK A géprészek (lemezek, rudak stb.) vagy szerszámkomponensek (szárak, hornyok, vezetőelemek stb.) nagyoló megmunkálásától kezdve a simító köszörülésig FOGYASZTÓI CÉLCSOPORTOK Autógyártás, szerszámgyártás Gépszerkesztés, hardvergyártás 172 A termék SZERKEZET Valamennyi üveges és műgyanta kötőanyagú precíziós köszörűszerszám normál alumíniumoxid, speciális alumíniumoxid és szilíciumkarbid szemcsékkel RENDELÉSI ADATOK (alakok, méretek) 1, 5, 7 alak: az egyedi vevői követelmények kielégítéséhez a méretek a Tyrolit átfogó kínálati táblázatából választhatók ki. Ø mm raktárról kaphatók 1 alakú 5 alakú 7 alakú KÖVETELMÉNYEK A vevő a lehető legszebb felületminőséget szeretné elérni, illetve az általa végezni kívánt megmunkáláshoz leginkább megfelelő külső hengeres köszörűszerszámot keresi, jó ár/teljesítmény hányadossal.

59 Minőség A csiszolóanyagok, szemcsék és kötési rendszerek folyamatos fejlesztése lehetővé teszi: A köszörűszerszámok optimális élettartamának elérését (=tartósság) A meghatározott alkalmazási területekhez adaptált vágási képességet (= lemunkálási teljesítmény) A köszörülési folyamat gazdasági hatékonyságának szem előtt tartását A köszörült munkadarab minőségének és a vevői igények összhangját Alkalmazási tippek Kulcsfontosságú tényező a köszörűkorong beállítása a mindenkori köszörülési művelet követelményeinek megfelelően A termék optimális kiválasztásában és a folyamat paramétereinek optimális beállításában segítenek a TYROLIT alkalmazástechnikai mérnökei, hogy így meg lehessen felelni a különleges vevői elvárásoknak is. ANYAGOK, MUNKADARABOK Az acélok és nem-vas fémek valamennyi, jelenleg használatos típusát meg lehet munkálni a TYROLIT sík- és külső hengerköszörű-korongokkal SZERSZÁMGÉP 173 Síkköszörülés ingamozgással Külső hengeres felület köszörülése Környezetvédelem, munkaegészségügy, kényelem Teljesen sima futás A teljes megmunkálási folyamat (munkadarab, szerszám, szerszámgép, paraméterek, hűtési folyamat stb.) is koordinált a környezetvédelmi megfelelés biztosítása érdekében. Biztonságtechnikai tájékoztató Vs = 63 m/s maximális megmunkálási sebesség Tartsa be a biztonsági előírásokat Összefoglalás Jelentős fejlesztési munka, átfogó minőségbiztosítási rendszer és modern gyártástechnológia a hozzá tartozó termelőeszközökkel ez az alapja a vevői követelményeknek megfelelően testreszabott, rendkívül pontos sík- és külső hengerköszörű-szerszámoknak.

60 Kerámia Évekig tartó fejlesztési munkája eredményeként, a TYROLIT csúcsminőségű köszörűkorongokat kínál külső hengerek köszörüléséhez x25x127 89A602K5AV217 HSS x32x127 89A602K5AV x40x76,2 89A602K5AV x40x76,2 89A802J5AV x40x127 89A602K5AV x40x127 89A802J5AV x32x127 89A602K5AV x40x127 89A602K5AV x32x127 89A602K5AV x40x127 89A602K5AV x40x127 89A802J5AV x40x127 92A602I5AV x40x203,2 89A602K5AV x40x203,2 89A802K5AV x50x203,2 92A60I5AV x60x203,2 89A602K5AV A = erősen ötvözött acélokhoz és edzett HSS-hez 89A = ötvözetlen és gyengén ötvözött, edzett acélokhoz PU: 1 tétel

61 Szuperabrazív A VIB-Star rezgéscsillapító testekkel ellátott nagy teljesítményű korong CC- és HSS-szerszámok felületének külső hengeres köszörüléséhez. 1A1 Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1 100x10x20 51B126C50B54BA HSS: BASIC A1 100x6x20 BL1263PDSTARTEC-BA HSS: STARTEC BASIC A1 100x10x20 BL1263PDSTARTEC-BA A1 100x15x20 BL1263PDSTARTEC-BA A1 125x6x20 BL1263PDSTARTEC-BA A1 125x10x20 BL1263PDSTARTEC-BA A1 125x15x20 BL1263PDSTARTEC-BA A1 150x6x20 BL1263PDSTARTEC-BA A1 150x10x20 BL1263PDSTARTEC-BA A1 200x15x51 51B126C50BVIB-STAR HSS: VIB STAR A1 300x20x76,2 51B126C50BVIB-STAR A1 300x20x127 51B126C50BVIB-STAR A1 350x20x127 51B126C50BVIB-STAR A1 400x20x127 51B126C50BVIB-STAR B = CBN D = Gyémánt PU: 1 tétel

62 1V1 Típusszám Forma Méretek U-X V Specifikáció Megjegyzések V1 100x6x20 BL1263PDSTARTEC-BA HSS V1 100x10x20 BL1263PDSTARTEC-BA V1 100x12x20 BL1263PDSTARTEC-BA V1 100x15x20 BL1263PDSTARTEC-BA V1 125x10x20 BL1263PDSTARTEC-BA V1 125x12x20 BL1263PDSTARTEC-BA V1 150x6x20 BL1263PDSTARTEC-BA 176 1A1 Típusszám Forma Méretek U-X Specifikáció Megjegyzések A1 100x10x20 11D126C75B52BA HM: BASIC A1 150x10x20 11D126C75B52BA A1 200x10x51 11D126C75BVIB-STAR HM: VIB STAR A1 300x15x127 11D126C75BVIB-STAR A1 300x20x76,2 11D126C75BVIB-STAR A1 300x20x127 11D126C75BVIB-STAR A1 400x20x127 11D126C75BVIB-STAR B = CBN D = Gyémánt PU: 1 tétel

63 KÉZI KÖSZÖRŰSZERSZÁMOK Keramikus kötésű köszörűszerszámok 178 Rugalmas kötőanyagú köszörűszerszámok Elektrolitikus bevonatú köszörűszerszámok

64 Keramikus kötésű köszörűszerszámok A TYROLIT széles választékban kínál mind alumíniumoxid, mind szilíciumkarbid alapú kéziszerszámokat, az alkalmazási területtől függően x3x100 89AFEIN LAPOS RESZELŐK x3x100 89AMITTEL PU: 10 tétel x3x100 CFEIN x3x100 CGROB x3x100 CMITTEL x5x100 89AFEIN x5x100 89AMITTEL x5x100 CFEIN x5x100 CGROB x5x100 CMITTEL x6x150 89AFEIN x6x150 89AMITTEL x6x150 CFEIN x6x150 CGROB x6x150 CMITTEL x13x200 89AFEIN x13x200 89AMITTEL x13x200 CFEIN x13x200 CMITTEL 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

65 x100 89AFEIN NÉGYSZÖGRESZELŐK x100 89AMITTEL PU: 10 tétel x100 CFEIN x100 CMITTEL x100 89AFEIN x100 89AMITTEL x100 CFEIN x100 CMITTEL x150 89AFEIN x150 89AMITTEL x150 CFEIN x150 CMITTEL x100 C150-BE x150 89AFEIN x150 89AMITTEL x150 CFEIN x150 CMITTEL x100 C400-BE x200 89AFEIN x200 89AMITTEL x200 CFEIN x200 CGROB x200 CMITTEL A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

66 x100 89AMITTEL HÁROMÉLŰ RESZELŐK x100 CFEIN x100 CMITTEL x100 89AFEIN x100 89AMITTEL x100 CFEIN x100 CMITTEL x150 89AFEIN x150 89AMITTEL x150 CFEIN x150 CMITTEL x150 89AFEIN x150 89AMITTEL x150 CFEIN x150 CMITTEL x200 89AFEIN x200 89AMITTEL x200 CFEIN x200 CMITTEL x100 89AMITTEL MADÁRNYELVRESZELŐK x100 CMITTEL VP: 10 darab x100 89AMITTEL x100 CMITTEL x150 89AMITTEL x150 CFEIN x150 CMITTEL x150 1C36R5V x150 89AMITTEL x150 CFEIN x150 CMITTEL x200 CMITTEL 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

67 x100 89AFEIN GÖMBÖLYŰ RESZELŐK x100 89AMITTEL PU: 10 tétel x100 CFEIN x100 CMITTEL x100 89AFEIN x100 89AMITTEL x100 CFEIN x100 CMITTEL x150 89AFEIN x150 89AMITTEL x150 CFEIN x150 CMITTEL x150 89AMITTEL x150 CFEIN x150 CMITTEL FMK FMK 25x3x100 89AFEIN KERAMIKUS FENŐKÖVEK FOGANTYÚVAL ÉS FMK 25x3x100 89AMITTEL KÉSPENGEÉLEZŐK PU: 10 tétel FMK 25x3x100 CMITTEL 79664: PU: 1 tétel FHG 40x30x230 C70O5V18 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

68 90B B 25x13x100 89AMITTEL SATUPADRESZELŐK B 25x13x100 CFEIN PU: 1 tétel B 25x13x100 CMITTEL B 25x6x100 CFEIN B 45x13x100 89ASUPERT B 50x25x150 89AFEIN B 50x25x150 89AMITTEL B 50x25x150 89ASUPERT B 50x25x150 CFEIN B 50x25x150 CMITTEL B 50x25x200 89AFEIN B 50x25x200 89AMITTEL B 50x25x200 CFEIN B 50x25x200 CMITTEL K K 80x30x160 C24M5V15/C70L5V15 CSISZOLÓKÖVEK Kombinált csiszolókövek burkolólapokhoz K 120x30x200 C24M5V15/C70L5V15 PU: 1 tétel 90B B 50x25x200 1C24M5V15 SATUPAD-RESZELŐK B 50x50x200 1C24M5V15 PU: 1 tétel 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

69 90HM HM 25x6/1l100 89AFEIN FÉLHOLD ALAKÚ SZOBRÁSZVÉSŐ HM 25x6/1l100 89AMITTEL PU: 10 tétel HM 25x6/1l100 CFEIN HM 25x6/1l100 CMITTEL HM 45x6/2l115 89AFEIN HM 45x6/2l115 89AMITTEL HM 45x6/2l115 CFEIN HM 45x6/2l115 CMITTEL HM 45x10/3l100 89AFEIN HM 45x10/3l100 89AMITTEL HM 45x10/3l100 89ASUPERT HM 45x10/3l100 CFEIN HM 45x10/3l100 CMITTEL HM 50x16/5l150 CFEIN HM 50x16/5l150 CMITTEL W W 35x13x230 AC-V KÖSZÖRŰKÖVEK PU: 1 tétel 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

70 90K K 18x10x75 89AKOMBI KOMBINÁLT KÖVEK K 18x10x75 CKOMBI PU: 1 tétel 6318: legömbölyített homlokfelülettel K 25x13x100 89A-V K 25x13x100 89AKOMBI K 25x13x100 C-V K 25x13x100 CKOMBI K 25x20x100 CKOMBI K 40x20x125 89A-V K 40x20x125 89AKOMBI K 40x20x125 CKOMBI K 50x25x150 89A-V K 50x25x150 89AKOMBI K 50x25x150 C-V K 50x25x150 CKOMBI K 50x25x200 89A-V K 50x25x200 89AKOMBI K 50x25x200 CKOMBI 89A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom Ajánlatos olajat használni

71 Rugalmas kötőanyagú köszörűszerszámok A TYFIX kézi csiszolókövek a legkülönbözőbb méretű szilíciumkarbid-szemcsékkel, ideális megoldást jelentenek azokhoz az alkalmazásokhoz, ahol rugalmas kötőanyagú kézi csiszolószerszámokat használnak. 90TY TY 40x20x50 C100-BE5 TYFIX KÉZI CSISZOLÓKÖVEK TY 40x20x80 CMITTEL TY 50x20x80 C100-BE TY 50x20x80 C240-BE TY 50x20x80 C60-BE TY 55x30x110 CFEIN TY 55x30x110 CMITTEL A (alumíniumoxid) HSS-hez és szerszámacélhoz C (szilíciumkarbid) CC-hez Szemcseméret: 150 = durva, 220 = közepes, 400 = finom, 1200 = szuperfinom TyFix szemcseméret: 60 = durva, 100 = közepes, 250 = finom Ajánlatos olajat használni PU: 1 tétel

72 Elektrolitikus bevonatú köszörűszerszámok A TYROLIT széles választékban kínál elektrolitikus bevonatú kéziszerszámokat, gyémántszemcsés reszelőket és leppolószerszámokat. 90H Típusszám Forma Méretek L2-W-X Specifikáció Megjegyzések H D35C50B52AL KÉZI LEPPOLÓSZERSZÁMOK H D35C50B52AL 90N N 140 D126GST ELEKTROLITIKUSAN BEVONT GYÉMÁNTOS N 140 D126GST RESZELŐK : Négyszögkeresztmetszetű; N 140 D126GST : Lapos hegyű; : Madárnyelv; Méretek: LxTxE L2-W-X

73 LEHÚZÓSZERSZÁMOK Gyémánt nélküli lehúzószerszámok 188 Gyémántos lehúzószerszámok 191

74 Gyémánt nélküli lehúzószerszámok A TYROLIT teljes választékot kínál a kiváló minőségű lehúzószerszámokból. Ezek felhasználhatók a kívánt alak előállítására, azaz a köszörűszerszámokon a profil és a felületszerkezet kialakítására ( élezés, nagyolás ). A köszörűkorong vágási tulajdonságai a felületszerkezettől függnek. 90AS AS 25x25x150 CGROB LEHÚZÓKÖVEK: AS 50x20x150 CGROB alumíniumoxid és szilíciumkarbid köszörűkorongokhoz AS 50x25x200 1C46P5V AS 50x25x200 CGROB 90AS AS 24x13x100 89A120H7AV17 NAGYOLÓKÖVEK: AS 24x13x100 89A120J7AV17 gyémánt és CBN-köszörűkorongokhoz AS 24x13x100 89A240J7AV AS 25x12x100 C1802A5B AS 25x13x100 89A600-25V AS 50x25x200 50C2208C4B AS 50x25x200 89A120H7AV AS 50x25x200 89A120J7AV AS 50x25x200 89A240J7AV AS 50x25x200 89A600-25V83 VP 1

75 96 Típusszám Forma Megnevezés Megjegyzések AV00500 LEHÚZÓSZERSZÁM: a műgyanta és fém kötőanyagos gyémánt- és CBN-korongok koncentrikus leszabályozásához x20x12,7 C120J5V15 LEHÚZÓKORONGOK: x25x12,7 1C70M5V15 hagyományos; gyémánt- és CBN-szerszámokhoz, elsősorban a TYROLIT AV500 lehúzóeszközhöz x25x12,7 1C80G7V x25x12,7 1C80H7V x25x12,7 C80J5V AR AR 17x290 C16-B LEHÚZÓCSÖVEK: kerámia- és műgyantakötésű köszörűkorongok lehúzásához és élezéséhez VP 1

76 100ARO ARO 36x21x8 markolat koronglehúzóhoz ARO 55x39x ARO 55x65x AKO * AKO ** *Lehúzó A+C csiszolókorongokhoz; D = mm; Tmax = 40 mm; szemcsenagyság: 24-80; fokozat: H - Q **Lehúzó A+C csiszolókorongokhoz; D = mm; Tmax = 63 mm; szemcsenagyság: 16-60; fokozat: H - Q 100ASB ASB 12x6x75 TETRABÓR LEHÚZÓ: Ultrakemény szerszám, különösen éltartó a hagyományos köszörűkorongok lehúzásához és leszabályozásához 103 Típusszám Forma Megnevezés Megjegyzések K02 VINAPAS KÖTŐANYAG VP 1

77 Gyémántos lehúzószerszámok A TYROLIT teljes választékot kínál a kiváló minőségű lehúzószerszámokból. Ezek felhasználhatók a kívánt alak előállítására, azaz a köszörűszerszámokon a profil és a felületszerkezet kialakítására ( élezés, nagyolás ). A köszörűkorong vágási tulajdonságai a felületszerkezettől függnek. 50EA Típusszám Forma Méretek Y/AUFN Specifikáció Megjegyzések EA 8x90 BD5ST EGYMAGOS LEHÚZÓSZER EA 12,4x49x10 BD10 SZÁMOK: hagyományos szerszámokhoz; EA 12,4x49x10 BD5ST egyélű lehúzók hengeres és felületköszörű-gépekhez MA Típusszám Forma Méretek XxY/AUFN Specifikáció Megjegyzések MA 14x57x12 M125 TÖBBMAGOS LEHÚZÓSZER MA 14x57x12 M65 SZÁMOK: hagyományos szerszámokhoz; több kőből álló lehúzók gyors, durva lehúzási munkákhoz, egyenes profilokhoz VP 1
