tokmagasítással, függ leges metszet üvegtámasztó "zsámoly" alumínium vízvet PUR hab kitöltés / ragasztás körbefutó tömít szalag

Átírás

1 Korszer fa ablak beépítése hszigetel rendszer vakolattal készül falszerkezetbe, vízszintes metszet Korszer fa ablak beépítése hszigetel rendszer vakolattal készül falszerkezetbe, tokmagasítással, függleges metszet hszigetel üveg, 4*-10Ar-4-10Ar-*4 Ug= 0.8 [W/m 2 K] üvegtámasztó "zsámoly" "meleg perem" UV álló tartósan rugalmas kitt öntapadó rugalmas ágyazószalag (Vorlegeband) manyag ütközprofil 82 alumínium vízvet PUR hab + ékelés porszórt ALU párkány (2,0mm vtg) PUR hab kitöltés / ragasztás körbefutó tömítszalag ALU párkány vakolat csatlakozó profilja A-A 80 5 mm légzáró alapvakolat (légzáró aljzat képzése a nyílászáró beépítése eltt) Z acél, ablak mechanikai rögzítése vakolatlezáró profil vakolható bels oldali öntapadó lég- és párazáró fólia gallér takaróléc 5 % szilikon kitt kitöltés 100 rug. anyagú gumitömítés min min. 50 (80) üvegszorító profil zárszerkezet vakolható küls oldali szél- és vízzáró fólia vízvet sín lezárú ma. profilja kültéri PVC öntapadó vakolatcsatlakozó profil vakolható küls oldali szél- és vízzáró fólia ragasztó réteg manyag alapvakolatba ágyazott hálóersítés színvakolat vakolóprofil ékelés és PUR hab kitöltés vakolható bels oldali öntapadó lég- és párazáró fólia gallér 5 mm légzáró alapvakolat (légzáró aljzat képzése a nyílászáró beépítése eltt) 2 mm ragasztó parapetdeszka ragasztott rögzítéssel ersít csík (glettben elhelyezve) festhet kitt tömítszalag tömítszalag ALU párkány vakolat csatlakozó profilja vakolatlezáró profil UV álló tartósan rugalmas kitt felhajtás és rögíztés az ablakon porszórt ALU párkány süllyesztett csavaros ma. dbel hszigetelés mech. rögzítése ALU párkány oldalsó vakolat csatlakozó profilja tömítgumi BME Építészmérnöki Kar Épületszerkezettani Tanszék ÉPÜLETSZERKEZETTAN SZERKEZETISMERTET KORSZER FAABLAK

2 BME Építészmérnöki Kar Épületszerkezettan 3. Épületszerkezettani Tanszék Eladók: Dr. Becker Gábor, Dr. Hunyadi Zoltán Évf. felels: Dr. Hrabovszky-Horváth Sára 2017/18. tanév 2. félév ÓRAVÁZLAT Az Épületszerkezettan 3. félév 3 sz. szerkeszt gyakorlatához Korszer hszigetel üvegezés rétegragasztott nyílászárók bemutatása A szerkeszt gyakorlat célja a korszer, rétegragasztott faszerkezet, hszigetel üvegezés ablakok, erkélyajtók és (lépcsházi) bejárati ajtók bemutatása. A szerkeszt gyakorlatban ablakot és épületen belüli lakásbejárati ajtót mutatunk be. Az erkélyajtó oldalsó és alsó tokszár kialakítása gyakorlatilag azonos az ablakéval, a különbség csupán az alsó részletképzésben az erkély vagy lapostet rétegeinek csatlakozása. Ennek oka, hogy az erkélyajtó alsó tokszárától ugyanolyan teljesítményjellemzket várunk el, mint a tok-szárny kapcsolat egyéb helyein. Küls lakásbejárati ajtóként erkélyajtó már azonban nem alkalmas, mert az alsó tokszárra szerelt fém vízvet kb. 9 cm-el magasabban van, mint a padlóburkolat síkja. Ugyanez természetesen nem érvényes az épületen belüli lakásbejárati ajtókra. A korszer rétegragasztott fa nyílászárók f mszaki jellegzetességei az alábbiak: Mindkét szerkezetnél (ablak, bejárati ajtó) tok és a szárny anyaga általában borovi feny, ritkábban vörösfeny, de készülhet merantiból is, amely különlegesen egyenletes minség egzotikus fafajta. A szelvények általában 3 részbl rétegragasztott kivitelek, elforgatott száliránnyal, amely megakadályozza a vetemedést. Jellemz a hossztoldott kialakítás, ahol az egyes rúdelemek ún. önzáró ékes toldásokkal kapcsolódnak egymáshoz. Rendelhet hossztoldás nélküli és ún. tömbösített (nem rétegragasztott) kivitel is felárért. Az ablakok készülhetnek fix, bukó, nyíló és bukó-nyíló kivitelben. A legnagyobb egyben legyártható szárnyszélesség 120 cm, a legnagyobb magasság - típustól és kiviteltl függen cm. Erre érdemes figyelni, számos garanciális hiba születik ezen értékek túllépésébl; a szárnyszerkezet súlya az üvegezés nagy fajlagos tömege miatt ugyanis jelents, ez indokolja a kapcsolt gerébtokos ablakokhoz képest jelentsen nagyobb szelvényméreteket is. A tok és a szárny több ponton záródó, ún. ráhúzó vasalattal, legalább egy, ma már jellemzen egy kemény és két tömített ütközéssel kapcsolódnak egymáshoz. A szerkeszt gyakorlatban 1 optikai takarással és 2 rugalmas ütközéssel kapcsolódó nyílászárót dolgozunk fel, ahol a helyiség felli (bels) ütközésnél lév körbefutó, végtelenített, tartósan rugalmas tömítést a nyílászáró csukásakor jelents alakváltozás éri. A küls takaró jelleg ütközés és a középs rugalmas ütközés között dekompressziós horony található, amelybl az oda bejutó csapadékvíz az alsó, a tokszerkezetre kerül vízvetben lév oválfuratokon keresztül jut ki a szabadba (lásd parapet részlet). Az alkalmazott háromréteg üvegezés mm rétegfelépítés. A középs réteg normál float üveg, a küls és bels rétegek low-e bevonatos üvegek, mindkettn a légtér felli oldalon van a bevonat (parapet részleten *-al jelölve). A légrések argon vagy kripton gáztöltéssel készülnek és az Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 1 -

3 egész hszigetel üvegtábla úgynevezett meleg peremmel (a hagyományos alu távtartó helyett manyag vagy rozsdamentes acél) kerül összeépítésre. Az üvegezés hátbocsátási tényezje Ug=0,8 W/m 2 K. A 10 mm-es légrés vastagság nem minden esetben optimális (gázkitöltéstl függen), de az adott profilba csak ekkora összvastagságú üvegezés fér el. A bemutatott ablak hátbocsátási tényezje 120/150 cm-es mérettel, a bemutatott üveggel, meleg peremmel és egyetlen nagyméret nyíló szárnyal Uw=1,1 W/m 2 K. (Jelenleg hatályos épületenergetikai követelmény szerint: Ug 1,0 W/m 2 K ill. Uw 1,15 W/m 2 K favagy PVC keretszerkezet nyílászáró esetén.) Az üvegezés ékeléssel alátámasztott, rögzítése üvegszorító lécekkel történik. A nyílászárók felületképzése lehet helyszíni és üzemi, utóbbi élettartama lényegesen hosszabb és ma már szinte kizárólagos. A helyszíni felületképzés lehet mázolás, lakkozás vagy lazúrozás. Az üzemi felületképzés festett és lazúros egyaránt lehet, a minség az egyenletes felhordás miatt azonban lényegesen jobb. A színtelen lazúrok UV állósága korlátozott, az ersen pigmentált lazúrok a napsugárzást nagyobb mértékben abszorbeálják, öregedésük gyorsabb. A tok és az ablakszárny csapadékvíznek leginkább kitett alsó részén alumínium kiegészít vízvetk találhatók. A szerkeszt gyakorlatban ismertetésre kerül, továbbfejlesztett ablak teljesítményjellemzi (az MSZ EN termékszabvány szerinti osztályozással, a hazai alkalmazási szabvány, az MSZ is figyelembe véve): Kiindulási feltételek: beépítettségi kategória: IV. azaz városi övezet; beépítési magasság 10 m-ig; helyzet: a térelhatároló szerkezet (homlokzati fal) középs részén (a szélétl l/5-nél messzebb). o Légzáróság: 3 (600 Pa) o Vízzáróság (csapóesnek kitett): 4A (150 Pa, nem védett tér) o Szélállóság: C2 (relatív behajlás max 1/300, a szélnyomás értéke 800 Pa) o Mechanikai szilárdság: 2 (szilárdság 400 N, statikus csavarás esetén 350 N). o Mechanikai tartósság: ismételt nyitással és zárással szembeni ellenállás: 2. osztály ( ciklusszám) o Ütésállóság: 1. osztály (ejtési magasság: 200 mm) o Mködtet erk: 1. (szárny, vasalat 100 N, kézzel mködtetett 100 N vagy 10 Nm) o Hátbocsátási tényez: Ug = 0,8 W/m 2 K és Uw=1,1 W/m 2 K. o Léghanggátlás: Rw=35 db (mivel az ablak az adott védend tér küls határoló szerkezetének része ezért számítandó, késbbi tanulmányok során ismertetett módszer szerint) o Tzállóság: nincs (mivel a jogszabály általános esetben elvárt teljesítményt nem határoz meg) o Betöréssel szembeni ellenállás: nincs (az üvegezés gyártásakor elkészített dobásálló fóliázással, a tok és a szárny esetében a küls farétegek keményfára cserélésével, továbbá a zárszerkezet elemeinek öntött alumíniumról acélra történ cseréjével javítható) Az MSZ szerinti hazai minimumkövetelményeket a tervezéskor a jelenlegi jogszabály (275/2013 (VI.16.) Korm. rendelet) értelmében kötelez megadni! 1. részlet: általános beépítés A nyílászáró beépítése kívül páraátereszt és vakolható szél- és vízzáró fóliával, míg belül egy szintén vakolható lég- és párazáró fólia gallérozással és közöttük poliuretánhab hszigeteléssel történik. A küls tömítés szél- és vízzáróságot biztosít, a bels tömítés pedig lég- és párazáró, amely megakadályozza, hogy a bels téri pára eljusson a hszigetelés belsejébe, ahol kondenzálódna. Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 2 -

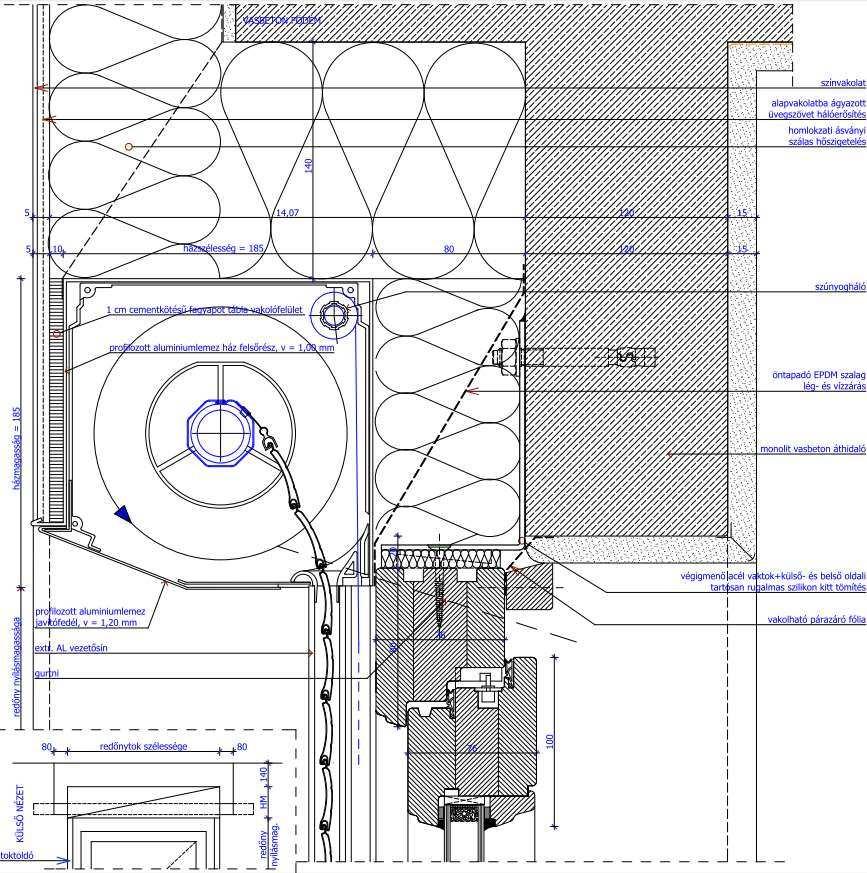

4 A nyílászáró mechanikai rögzítésének legegyszerbb módja a tokszáron keresztül alkalmazható dbelezés (lásd melléklet) a bemutatott esetben nem alkalmazható, mert a nyílászáró a hszigetelés vonalába van kitolva és így az túlságosan közel kerülne a fal sarkához. Ezért az ablak a tokra elre felrögzített tüzihorganyzott Z acél fülek segítségével a fal belsbb síkján kerül rögzítésre dübelekkel. A dübelezést megelzen a tokot az alsó ékekkel szintbe kell állítani és gondosan ki kell ékelni, hogy a rögzít dübel ne mozdítsa el a tokot. A nyílászáró tényleges mérete a beépítéshez kihagyott nyílás (a névleges méret) méreténél körben mm-el kisebb. 2. részlet: ablak alsó részlete A küls parapetfedést vízhatlan kivitelben kell készíteni és az ablakhoz csatlakoztatni, ennek hiányában pl. csak vízzáró parapetburkolat esetén alátét szigetelés szükséges. A bels parapetdeszka rögzítése ragasztással történhet; a mai helytelen gyakorlat több cm vtg. poliuretán habbal történ ragasztás, a bels vakolat repedését eredményezheti. Továbbiakban röviden ismertetend, elssorban a szerkesztési elvek kiemelésével: 3. részlet: ablak fels részletének alternatívája, rejtett rednytokkal Rejtett tokos redny esetén az ablakot az árnyékoló tokszerkezetének helyigényéhez illesztve kell beépíteni a falba, tehát a fels részlet kialakítása határozza meg a nyílászáró síkját!! A küls minitokos redny tokkülmérete a redny felületétl függ, cm magas ablak esetén elegend mm befoglaló méret, cm magas erkélyajtó esetén viszont általában mm méretre van szükség. Tervezési szempontból logikus a rednyszekrényt a legnagyobb rednyfelületre méretezni, hogy ne kelljen többféle geometriájú kiváltót építeni. A részletrajz egyedi ablakot mutat be; 150 cm felett a fels tokszár rögzítése is szükséges, amihez már acél kapcsoló elem, esetleg vaktok kell. Egyéb, kiemelend sajátosságok: A rednytok mögötti hszigetelés ásványgyapot, amely teljesen kitölti a hézagot. PUR hab homlokzati tzterjedési okokból általában nem megfelel (2 építményszint, illetve 1 rendeltetési egység fölött). Az ablaktok és a fogadószerkezet csatlakozásánál a párazárás és a csapadékvízzárás különösen fontos! Különösen fontos a nézetrajzon ábrázoltuk, hogy a rednytok két végén szintén hagyjunk 8 cm helyet hszigetelésnek a pontszer hhíd kiküszöbölésére. Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 3 -

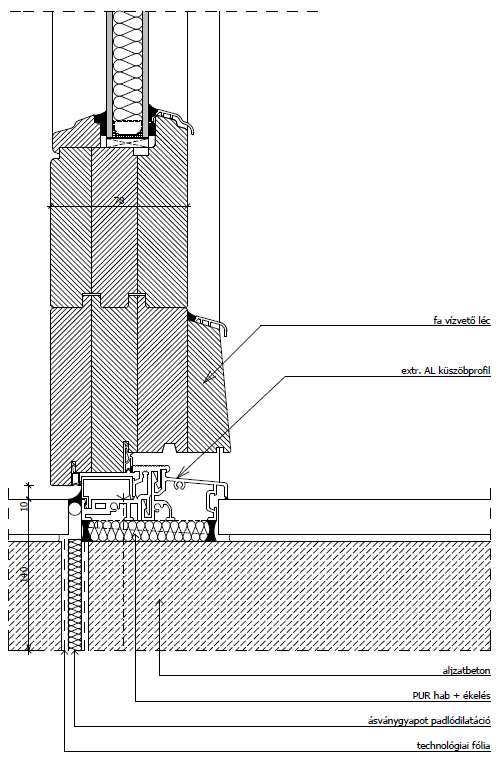

5 4. részlet: Lépcsházi bejárati ajtó küszöb részlete A rétegragasztott fából készült, bels (tehát lépcsházi) bejárati ajtó alsó részletére jellemz, hogy a padlóburkolatra szerelt küszöb, illetve az ajtó tömítései biztosítják a szélállóságot, vízzárást stb. Ezzel a küszöb mm-el magasabb csak, mint a padlóburkolat, azonban homlokzati falba épített tehát küls bejárati ajtókés szélsséges idjárás esetén ajtónyitáskor a dekompressziós árokban lecsorgó vízbl bejuthat pár csepp a bels padlóburkolatra. Mivel a bejárati ajtó rendszerint hidegburkolatú elszobába nyílik (ahová vizes cipvel szintén beléphetünk), ez nem probléma (ellentétben pl. egy erkélyajtóval). A lapos küszöb erkélyajtó esetén nem alkalmazható, a bejárati ajtónál a közlekedést könnyíti meg (az erkélyajtó a fentieknek megfelelen az ablakokkal megegyez kialakítású szerkezet). Az ajtólap aljára szerelt vízvet épületen belüli alkalmazás esetén nem feltétlenül szükséges. Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 4 -

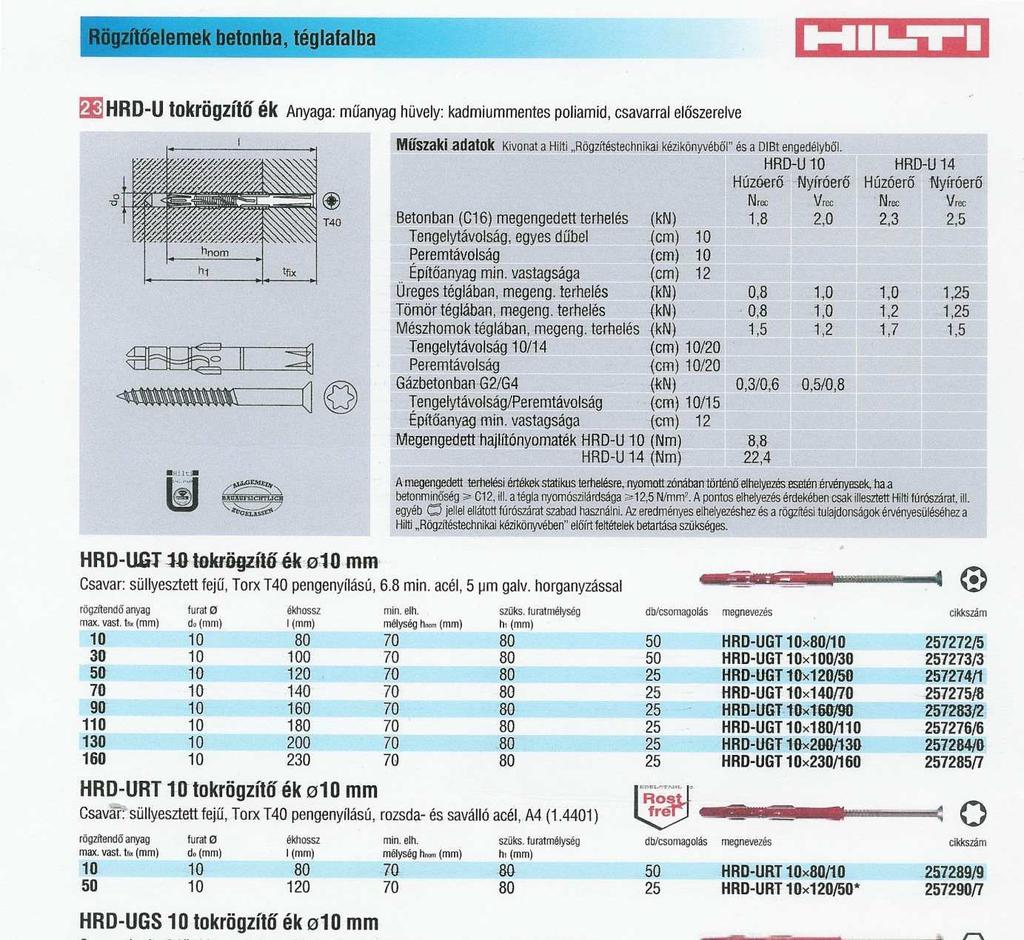

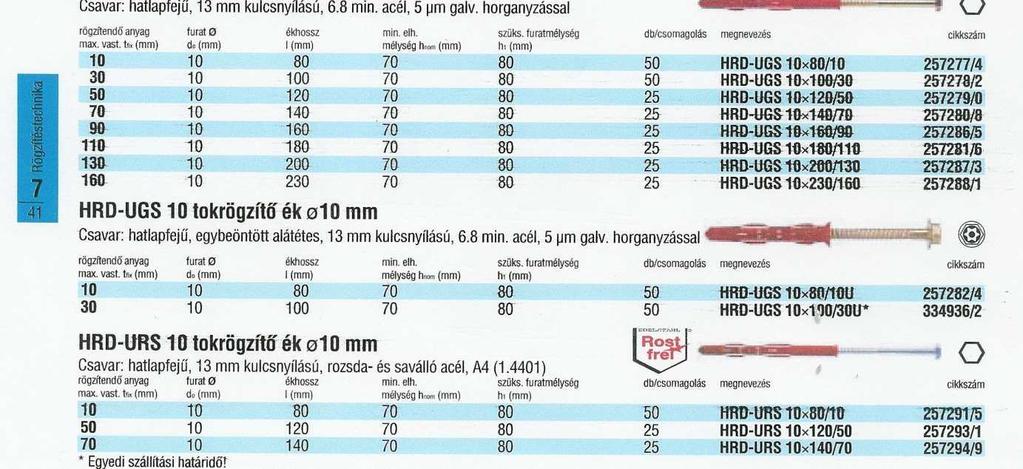

6 Melléklet: tokrögzít ék adatlapja Dr. Becker Gábor tárgyeladó Dr Hrabovszky-Horváth Sára évfolyamfelels Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 5 -

7 Óravázlat az Épületszerkezettan 3. félév IV sz. szerkeszt gyakorlatához - 6 -
