Konszignáció, hagyományos ablakok

Átírás

1 Kapcsolt gerébtokos ablak és felújítása 50 beázás elleni gumi tömítés (szárnyba bemarva) oldalanként 1010 cmt felvezetve keménybevonatos lowe üveg (bevonat a légrés irányába) tokbelméret küls nyílásméret gitt kávaméret befoglaló méret névleges méret kávaméret gitt Tömítés funkciótól függen! Alaplégcsere, páragazdálkodás, épületgépészet stb. felülvizsgálandó! utólag tokba bemart Ogumi tömítés /43 68/ / /68 68/43 2, üvegezszeg legyalult alsó ütközés levágva, beragasztott pótlás azonos faanyagból TiZn lemez ékpár bitumenes csupaszlemez elválasztó réteg merevít szegélysáv + TiZn párkányfedés / /43 20/ /43 45/ /116 45/ bevilágító felület befoglaló méret üvegezszegek bitumenbe itatott kenderkóc tömítés bélésborítás csappantyú gitt gitt csappantyú besüllyesztve /43 68/43 21/ térfogatkitölt, nem feszít PUR hab, furat /68 68/43 tokbelméret küls nyílásméret üvegezszeg ékpár bitumenes csupaszlemez elválasztó réteg horganylemez könyökl névleges méret 15/15 50 BME ÉPSZERK ÉPÜLETSZERKEZETTAN SZERKEZETISMERTET Konszignáció, hagyományos ablakok

2 Lakatos konszignáció Küls erkélykorlát Konszignációs jel: L01 Szélesség (mm): Magasság (mm): Darabszám: Fogadószerkezet anyaga: Rögzítés típusa: Összeersítés: hszigetel falazóblokk M10 formazáródó dübel x14 hegesztés Fogódzó Oszlop Vízszintes osztás Rögzítelem Rögzítelem Anyag Méret Felületképzés S235 acélcs Ø 50 mm x mm x 1db Porszórt RAL9006 S235 laposacél 40.8 mm x mm x 3db Porszórt RAL9006 S235 acélcs Ø 28 mm x mm x 8db Porszórt RAL9006 S235 laposacél mm talplemez x 5db Porszórt RAL9006 S235 szögacél x 100 mm x 2db Porszórt RAL9006 Egyéb: Megjegyzés: Méretek a gyártás és a beépítés eltt a helyszínen ellenrizendk Nézet M1: Alaprajz M1: BME ÉPSZERK ÉPÜLETSZERKEZETTAN SZERKEZETISMERTET Konszignáció, hagyományos ablakok

3 Bels nyílászáró konszignáció Bels egyszárnyú ajtó Konszignációs jel: Betöréssel szembeni ellenállás: Igénybevétel: Névleges méret (DIN, mm): A02 nincs N (normál) szélesség/magasság: 750/2125 Nyitásirányok Balos: Jobbos: Összesen: Követelmény: Ütésállóság: Nyitási mód: Légáteresztés: Mechanikai szilárdság: Ismételt nyitással és zárással szembeni ellenállóság: Golyóállóság: Mködtet erk: Hátbocsátás: Akusztikai teljesítképesség (hangszigetelés): Tzvédelmi osztály, tzáállósági határérték: Különböz klimatikus viszonyok közötti viselkedés: Betöréssel szembeni ellenállás: Nyíló Bukó Bukónyíló Fix Összesen Fal anyaga: Fal vastagsága (cm): Tok anyaga, szerkezete: Tok felületképzése: falazott, vakolt kerámia 10 cm + kétoldali vakolat Pallótok, borovi feny Borovi vastaglazúr, gyári Falc: Küszöb: Üvegezés: Szárny anyaga, szerkezete: keményfa van nincs váztáblázatos Kilincs Zár Pánt, vasalat Egyéb: Osztályba Megjegyzés: sorolás: 200 ejtési magasság, mmben megadva lehetségek: normál kilincs, pánikrúd, automatika Pa vizsgálati nyomás 2 függleges teher: 600N, statikus csavarás: 250N lágy, nehéz ütés: 50J, kemény ütés: 3J ciklus nincs Osztályozás lehetségek: npd, FB1...FB7, SG 2 Max. nyomaték 5Nm, max. er 50N, ujjal mködtetve: 2,5Nm, 10N nincs 27 db (A) közölt érték nincs nincs (osztályozási lehetségek: 1(x), 2(x), 3(x)) nincs Szárny felületképzése: Borovi vastaglazúr, gyári Márka Típus Anyag Hoppe kilincskilincs, rozettás rozsdamentes acél Bevés Roto kétszeres becsavaró pánt rozsdamentes acél Megjegyzés: Méretek a gyártás és a beépítés eltt a helyszínen ellenrizendk Konszignációs jel: Biztonsági osztály: Igénybevétel: Névleges méret (cm): AB01 P4A (A3) dobásálló N (normál) szélesség/magasság: 210/150 Nyitásirányok Balos: Jobbos: Összesen: Követelmény: Küls nyílászáró konszignáció Küls kétszárnyú ablak Légáteresztés: Vízzáróság: Szélállóság: Mechanikai szilárdság: Ismételt nyitással és zárással szembeni ellenállóság: Ütésállóság: Mködtet erk: Hátbocsátás: Akusztikai teljesítképesség (hangszigetelés): Tzvédelmi osztály, tzáállósági határérték: Különböz klimatikus viszonyok közötti viselkedés: Betöréssel szembeni ellenállás: Nyíló Bukó Bukónyíló Fix Összesen Osztályba Megjegyzés: sorolás: Pa vizsgálati nyomás 4A Csapóesnek kitett felületen (150 Pa vizsg.nyomás) 2C 800 Pa vizsg.nyomás, 1/300 keretbehajlás 2 függleges teher: 400 N, statikus csavarás: 350 N ciklus mm ejtési magasság N vagy 10 Nm, ujjal mködtetve 50 N 1.6 W/m 2 K közölt érték, követelmény a 7/2006 TMN r. szerint 33 db (A) követelmény akusztikai szakvélemény szerint nincs nincs P4A dobásálló fóliázású üvegezéssel Fal anyaga: Fal vastagsága (cm): Tok anyaga, szerkezete: Tok felületképzése: hszigetelt kerámia 30 cm + 10 cm hszigetelés rétegragasztott Euroszelvény Borovi vastaglazúr, gyári Küls parapet: Bels parapet: Üvegezés: Titáncink, ksz=40 cm Ragasztott borovi 1,1 W/m2K, Lowe Egyéb: Kilincs Zár Pánt, vasalat Árnyékolás Szárny anyaga, szerkezete: rétegragasztott Euroszelvény Megjegyzés: Méretek a gyártás és a beépítés eltt a helyszínen ellenrizendk Szárny felületképzése: Borovi vastaglazúr, gyári Márka Típus Anyag szálcsiszolt alumínium Csak belülrl nyitható Roto Roma nyíló/bukónyíló küls minitokos redny pórszórt alumínium Nézet M1: padlóvonal padlóvonal Nézet M1: ,48 Tokkülméret 10 1,50 Névleges magasság 10 2,08 Tokkülméret 10 1, ,10 Névleges szélesség pm 90 Alaprajz M1:25 Alaprajz M1: A A AB01 BME ÉPSZERK ÉPÜLETSZERKEZETTAN SZERKEZETISMERTET Konszignáció, hagyományos ablakok

4 BME Építészmérnöki Kar Épületszerkezettan 3. Épületszerkezettani Tanszék Eladók: Dr. Becker Gábor, Dr. Hunyadi Zoltán Évf. felels: Dr. HrabovszkyHorváth Sára 2017/18. tanév 2. félév ÓRAVÁZLAT Az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához Konszignáció, hagyományos ablakok 1. Szabályozási háttér Az ajtók, ablakok teljesítményjellemzi és azok háttere késbb az eladásokon szerepelnek. A konszignációs rlap megértéséhez azonban ismerni kell a szabványosítási gyakorlatot az Európai Unión belül, ezen belül is az EU és a tagországok feladatait. A szabályozás alapvet jellemzje, hogy a fogalmak, a vizsgálati eljárások és azok alapján adható teljesítményjellemzk (és mértékegységeik) közösek, EN szabványok szabályozzák, míg a tényleges szerkezetekre vonatkozó követelményeket a tagországok hatáskörébe tartoznak. Ennek ketts célja van: A korábbi, tagországonkénti vizsgálati módszerek helyett egységes vizsgálati szabványok és teljesítményjellemzk célja a termékek és szolgáltatások szabad áramlásának biztosítása. Ma elvileg nem kell tagországonként bevizsgáltatni egy terméket, elegend egy tagország egy akkreditált laboratóriumában a vizsgálati sorozatot elvégeztetni, a termék ezt követen minden EU tagországon belül szabadon forgalmazható. A szerkezetekre vonatkozó követelmények ugyanakkor az egyes tagországok hatáskörben maradtak, mert a klimatikus viszonyok és az építési szokások is ersen különböznek az EUn belül. Ennek megfelelen a vonatkozó EU alapszabványok az alábbiak: MSZ EN 12519:2004 Windows and pedestrian doors. Terminology (Ablakok és ajtók. Fogalommeghatározások) MSZ EN :2006 Windows and doors Product standard, performance characteristics Part 1: Windows and external pedestrian doorsets without resistance to fire and/or smoke leakage characteristics. (Ablakok és ajtók. Termékszabvány, teljesítképességi jellemzk 1. rész: Tzálló és/vagy füstgátló tulajdonság nélküli ablakok és küls bejárati ajtók, kapuk). pren Windows and doors Product standard, performance characteristics Part 2: Internal pedestrian doorsets without resistance to fire and/or smoke leakage characteristics. (Ablakok és ajtók. Termékszabvány, teljesítképességi jellemzk 2. rész: Tzálló és/vagy füstgátló tulajdonság nélküli bels gyalogosforgalmi ajtók). MSZ EN 16034:2015 Pedestrian doorsets, industrial, commercial, garage doors and openable windows. Product standard, performance characteristics. Fire resisting and/or smoke control characteristics (Bejárati ajtók, ipari, kereskedelmi, garázsajtók és nyitható ablakok. Termékszabvány, teljesítményjellemzk. Tzállósági és/vagy füstgátlási jellemzk) Fentiekbl látszik, hogy míg a küls (homlokzati) ablakok és ajtók alapszabványa majd egy évtizede rendelkezésre áll, a bels ajtóké még elszabványi státuszban van. Új, tavaly jelent meg viszont a tzgátló nyílászárók termékszabványa. Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 1

5 Néhány vonatkozó vizsgálati szabvány példaképp, a teljesség igénye nélkül: MSZ EN 948:1999 Hinged or pivoted doors Determination of the resistance to static torsion (Nyílóajtók Az ellenálló képesség meghatározása statikus csavarással szemben). MSZ EN 949:2000 Windows and curtain walling, doors, blinds and shutters. Determination of the resistance to soft and heavy body impact for doors ( Ablakok, ajtók, ablak és ajtótáblák, rednyök, függönyfalak. Az ajtók ellenálló képességének meghatározása lágy, nehéz test ütésével szemben). MSZ EN 950:1999 Door leaves Determination of the resistance to hard body impact (Ajtólapok Az ellenállóképesség meghatározása kemény test ütésével szemben). EN 1191:2000 Windows and doors Resistance to repeated opening and closing Test method (Ablakok és ajtók Ismételt nyitással és zárással szembeni ellenállása Vizsgálati módszer). EN 12221:2000 Windows and doors Resistance to wind load Test method (Ablakok és ajtók szélteherrel szembeni ellenállás vizsgálati eljárás). A hazai követelményeket tartalmazó szabvány 2011ben, az ÉMI Nonprofit Kft. finanszírozásában készült el, ez az MSZ : Ablakok és küls bejárati ajtók alkalmazási elírásai. A küls ablakokra az alábbi minimális követelményeket állapítja meg: Légáteresztés: 3. osztály (600 Pa vizsgálati nyomás) lehetséges osztályba sorolások: 14. (vizsgálat az MSZ EN 1026, osztályba sorolás az MSZ EN szerint) Vízzárás: 4A osztály (150 Pa vizsgálati nyomás) lehetséges osztályba sorolások: 1A9A (Exxx) csapóesnek kitett, 1B7B csapóestl védett esetben (vizsgálat az MSZ EN 1027, osztályba sorolás MSZ EN szerint) Szélállóság: 2C osztály (800 Pa vizsgálati nyomás és 1/300 keretbehajlás mellett) lehetséges osztályba sorolások: 15 (Exxx), A, B, C (vizsgálat az MSZ EN 12211, osztályba sorolás MSZ EN szerint) Mechanikai szilárdság: 2. osztály (400 N szilárdság, statikus csavarás esetén 350 N) lehetséges osztályba sorolások: 14, szilárdság: N, statikus csavarás N (vizsgálat az MSZ EN , az MSZ EN és az MSZ EN 14609, osztályba sorolás az MSZ EN szerint) Ismételt nyitással és zárással szembeni ellenállás: ablakok esetén 2, erkélyajtók esetén 3. osztály (ciklusszám: 5000, 10000, 20000) lehetséges osztályba sorolások: 13 (vizsgálat az MSZ EN 1191, osztályba sorolás MSZ EN szerint) Ütésállóság: 1. osztály (ejtési magasság: 200 mm) lehetséges osztályba sorolások: 15 (vizsgálat az MSZ EN 13049, osztályba sorolás MSZ EN szerint) Mködtet erk: 1. osztály (kézzel mködtetett: 100 N vagy 10 Nm, ujjal mködtetett: 50 N) lehetséges osztályba sorolások: 12 (vizsgálat az MSZ EN , osztályba sorolás MSZ EN szerint) Hátbocsátás: közölt érték hátbocsátási tényez, Uw, (W/m 2 K) követelmény a 7/2006 TMN rendelet szerint legfeljebb 1,15 (fa v. PVC keret) ill. 1,4 (fém keret) W/m 2 K lehet (a vizsgálat az MSZ EN ISO , az MSZ EN ISO és az MSZ EN ISO szerint) Akusztikai teljesítképesség: közölt érték hangszigetelés Rw (C, Ctr) (db) követelmény az MSZ EN szerint (vizsgálat az MSZ EN ISO 1403 és az MSZ EN ISO 7171 szerint) itt a követelményt az adott munka során az akusztikai szakért állapítja meg, illetve számolja ki Tzvédelmi osztály: közölt érték jelenleg az 54/2014 (XII.05.) BM rendelettel kiadott OTSZ szerint (lehetséges osztályozási módok: A1, A2, B, C, D, E, F) Magyarország az ablakokra nézve nem állapít meg általános tzvédelmi osztálykövetelményt Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 2

6 Fentiektl a bejárati ajtók annyiban térnek el, hogy a légáteresztésre 2, a vízzárásra 2A, a szélállóságra 1C, az ismételt nyitással és zárással szembeni ellenállásra 5. ( ciklus!), a mködtet erkre 2 a minimális követelményosztály. A hátbocsátásra, akusztikai teljesítképességre és tzvédelmi osztályra vonatkozó követelményeket az ablakokhoz hasonlóan nem az MSZ , hanem az elz pontokban nevesített jogszabályok állapítják meg. Tzgátló ajtóknál van tzvédelmi osztályés tzállósági határértékkövetelmény is (tzállósági fokozattól függen A2, EI 30 EI 60 EI 90, tzfalban akár A2, E120I90). A konszignációs szerkeszt gyakorlatban és az egyes szerkezeteket bemutató, további szerkeszt gyakorlatokban a fenti szabványok által meghatározott osztályozási lehetségeket és követelményeit szerepeltetjük. Külön meg kell említeni a betöréssel szembeni ellenállóképességet, amelynek vizsgálati szabványai és teljesítményjellemzi szintén közösek, a követelményeket azonban nem állami szabvány, hanem a biztosítótársaságok elírásai tartalmazzák. Mivel a bels ajtók alapszabványa még elszabványi státuszban van, hazai követelményeket tartalmazó szabvány sem jelent meg még. Egy adott ajtónál a szükséges teljesítményjellemzt a tervez határozza meg (az elszabvány által adott osztályozási lehetségek figyelembe vételével), itt a tervezi felelsségre hívnánk fel a figyelmet. A szerkeszt gyakorlatban közölt teljesítményjellemzket ennek megfelelen adtuk meg. A konszignációs szerkeszt gyakorlatban és az egyes szerkezeteket bemutató szerkeszt gyakorlatokban a fenti szabványok és elszabvány által meghatározott osztályozási lehetségeket és követelményeit szerepeltetjük. 2. Konszignáció szerkeszt gyakorlat A konszingációs rlapokhoz három mintát (egy bels ajtót, egy ablakot és egy lakatos szerkezet korlátot) adunk. A feladatot a kiadott konszignációs rlapokon a szerkeszt gyakorlatoknak megfelel színvonalon kell elkészíteni. A konszignáció elkészítéséhez alapismeretekre van szükség. névleges méret = kméret = az alaprajzon is feltüntetett méret = falnyílásméret (célszer egyszer vázlattal ismertetni) nyitásirány legegyszerbben: a becsukott ajtón a pánt felli oldalról ellenrizni, hogy a pánt melyik oldalon van. A konszignációs kiírás rovatainak magyarázatához az alábbiak segítenek: Bels ajtó o Fontos a fogadószerkezet részletes ismertetése (nemcsak a falazóanyag, hanem a felületképzés is, pl. vakolat, hiszen a tokszerkezetet alapveten befolyásolja)! o A balos és a jobbos ajtók számát külön kell megadni. Összetett épület és sok nyílászáró esetén javasolható a balos és a jobbos nyílászárók számára külön konszignációs szám létrehozása, különben nehezen lehet beazonosítani az alaprajzon az elhelyezkedésüket. Egyszerbb épület esetén a konszignációs adatlap is tartalmazhatja a nyílászáró épületen belüli beépítési helyét. o A konszignációs adatlap jellemzen elhanyagolt része az eladáson késbb részletezett teljesítményjellemzk pontos megadása (léghanggátlás, mechanikai hatásokkal szembeni ellenállóság, tzállósági határérték, tzvédelmi osztály stb.) o A szerelvényeket tételesen szerepeltetni kell: kilincs, zárcímer, vasalatok stb., felületképzésükkel, szükség esetén típusukkal együtt. Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 3

7 Ablak Csak az elz pontban nem szerepl sajátosságokat emelnénk ki. o A teljesítményjellemzk között már szerepel a szélállóság, a vízzárás, a hszigetelés, hiszen homlokzati síkba kerül a nyílászáró. A nyitási módot meg kell adni (bukónyíló, csak bukó, csak nyíló, középen felnyíló, középen felnyíló bukónyíló (KNYBNY) stb. o A tokosztók és az üvegosztók helyét és kialakítását (valódi, álosztó, üvegközi osztó stb.) pontosan meg kell adni és méretezni kell. o Az ablakparapet burkolatát mindkét oldalon (kívül belül) egyaránt meg kell adni felületképzéssel együtt. Tisztázni kell, hogy azok az ablakkal együtt szállítandóke. o Az üveget pontosan ki kell írni (hszigetel képesség U érték, rétegszámok és vastagság, bevonatok, gáztöltés típusa, fóliázás típusa stb.) Lakatos szerkezet korlát o Fogadószerkezet pontos megadása o A lakatos szerkezet összes elemének mérete (milliméterben!), hossza, az összeersítés módja o A lakatos szerkezet és a fogadószerkezet összeersítésének módja o Rögzítelemek (talplemez méret, vastagság, dübelek száma és mérete, pontos megnevezése a fogadószerkezettl függen) o Felületképzés módja, színe (esetleg színkóddal) o Kiegészítk felsorolása Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 4

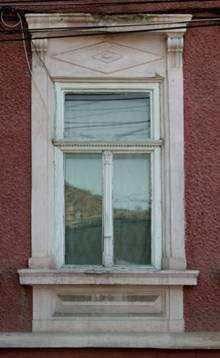

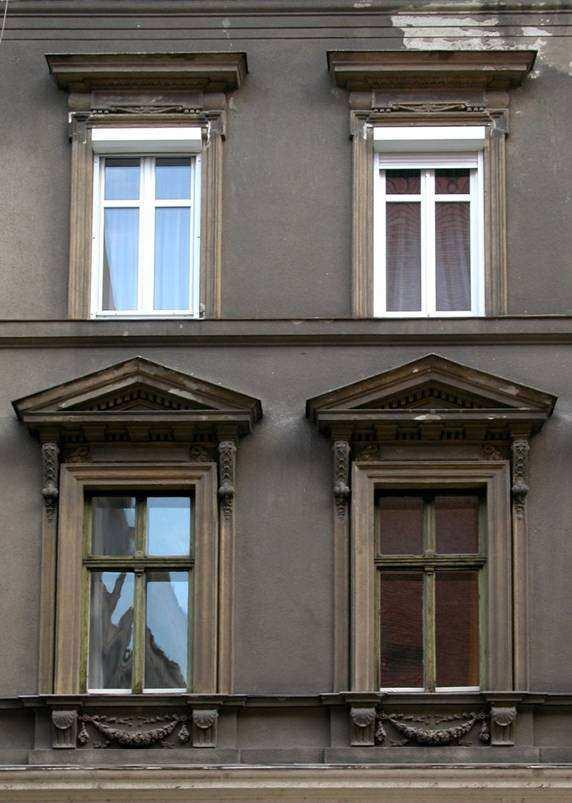

8 3. Hagyományos ablakok A szerkeszt gyakorlat célja: a hagyományos kapcsolt gerébtokos faablak részletes bemutatása és egy minta az ablakok felújítására. A felújítás módjához azonban mindenképp szükséges a kapcsolt gerébtokos ablak szerkezetének ismerete. A Magyarországi épületállomány a kiegyezés és a II. világháború közötti idszakából származó részének jellemz nyílászáró szerkezetei a kapcsolt gerébtokos ablakok. Ez a mai épületállomány mintegy 20 % a. Összességében pedig körülbelül 32 millió négyzetméter 1 pallótokos és kapcsolt gerébtokos ablak vár felújításra. Ezek az ablakok esetleges cseréje a jelenleg alkalmazott szerkezetekkel (korszer fa vagy fként manyag ablakok) az épületek építészeti egységére és városképre általában igen kedveztlen hatású. Ma is számos kapcsolt gerébtokos ablak található hazánkban, cseréjük (korszer faablakra, illetve fleg manyag ablakra) általában kedveztlenül módosítja az épületek küls megjelenését. Az alábbi képeken ablakcserék építészeti következményeit tanulmányozhatjuk a homlokzatra nézve. fenn Egy jellemz T osztásos kapcsolt gerébtokos ablak és manyag utánzata balra Egy belvárosi neoklasszicista homlokzat eredeti és cserélt ablakokkal 1 Forrás: Dr. Széll Mária Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 5

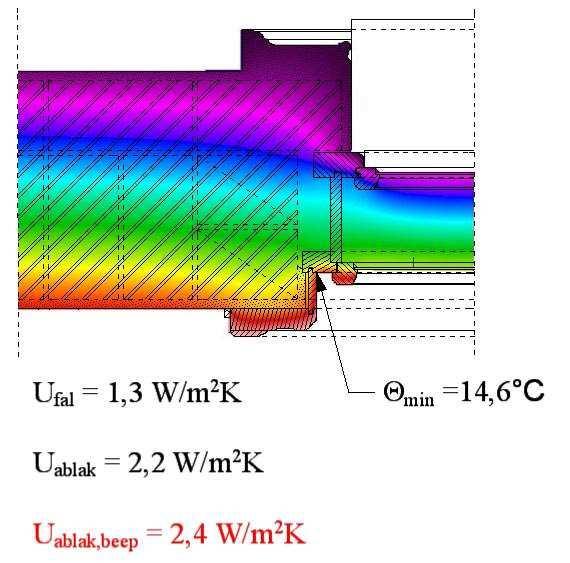

9 A kapcsolt gerébtokos ablakok hosszú szerkezeti fejldés eredményeképpen jöttek létre és nagy szerkezeti vastagságuknak köszönheten (10tl akár 20 cm légrés a két üvegréteg között) ideális módon kapcsolódnak a relatív rossz hszigetelés de vastag falazatokhoz. Cseréjük egy manapság járatos egyszárnyú és viszonylag vékony (összesen kb mm) fa vagy manyag ablakkal megbontja ezt az egyensúlyt. Amennyiben a cserével egyidejleg nem kerül sor a homlokzat küls hszigetelésére, ami a gazdag homlokzati k vagy vakolatarchitektúrával rendelkez épületeknél memlékvédelmi szempontok miatt megoldhatatlan, a kialakuló hhíd az ablak pereme mentén igen alacsony felületi hmérsékleteket és ennek megfelelen nedvességkárokat vonhat maga után. Kapcsolt gerébtokos ablak jellemz vízszintes metszetének hhídszimulációja Kapcsolt gerébtokos ablak helyére beépített egyréteg ablak hhídszimulációja A hhídszimulációk a felületi állagvédelmi ellenrzésekre elírt (ld. MSZ ) 5 Cos küls, és 20 Cos bels léghmérsékletekkel készültek. Jól látható, hogy a kapcsolt gerébtokos ablaknál a legalacsonyabb bels felületi hmérséklet több mint három fokkal magasabban marad, mint az ablakcsere esetében. A 11,1 C az igen jó záródású korszer ablakok miatt amúgy is megnöveked bels relatív páratartalom mellett könnyen penészedést eredményezhet. A kapcsolt gerébtokos ablakok cseréjére a rossz htechnikai tulajdonságaikat és a rossz állapotukat hozzák fel érvként. A II. világháború eltt nagyon jó minség, általában vörösfeny alapanyagból, rendkívül nagy szaktudással és építészeti igényességgel készült ablakok megfelel karbantartással nyugateurópai példák alapján (pl.: több mint 800 éves ablakok Németországban) gyakorlatilag határozatlan ideig megrizhetk. Hazánkban az elmúlt 60 évben elmaradt felújítások miatt valóban sok károsodás következett be, azonban ezek többsége a megfelel szaktudás megléte esetén javítható. A károsodott faanyagú részek cseréje, a vasalatok passzítása, az üvegezés, a kittágyak és az eredeti mázolás felújítása (a megnövekedett nedvességtartalmú faanyag miatt fontos a szintetikus festékek kerülése és a hagyományos technológiák alkalmazása lásd lejjebb fontos) nyugati országokban bevett eljárás. A II. világháború után készült kapcsolt gerébtokos ablakok minsége általában jóval alacsonyabb, megrzésük nem minden esetben indokolt és lehetséges. Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 6

10 Egy ablak htechnikai teljesítképessége többek között a hátbocsátási tényezjével (Uw, ahol w=window, tehát az egész ablakszerkezet ered hátbocsátása) illetve a légáteresztésével (légáteresztési osztály) jellemezhet. Egy kapcsolt gerébtokos ablak hátbocsátási tényezje (a filtráció kizárásával) a pontos geometria függvényében körülbelül 2,20 2,30 W/m 2 K. Ez nagyobb az ablakokra az épületenergetikai jogszabályban (7/2006 TNM) jelenleg elírt max. 1,6 W/m 2 Knél. Memlék épületeknél ennek az elírásnak a betartása nem kötelez, azonban a felújítás esetén az ablak htechnikai korszersítésére is lehetség van az üvegezés átalakításával. Az energetikai korszersítés fbb lehetségei (az eredeti üvegezés hátbocsátási tényezje Ug 2,8 W/m 2 K): A küls vagy bels (esetleg mindkét) ablakszárnyra szerelt eltét üvegezés. A légrés megosztásával növeli annak hvezetési ellenállását. Az építészeti megjelenést tekintve elnytelen, sérülékeny, de olcsó megoldás. Ug 1,8 1,35 W/m 2 K A küls vagy a bels szárny üvegezésének cseréje keménybevonatos (pirolitikus) alacsony emissziójú üvegre ( 0.1, mindig a légréteg felé néz oldalon). Szabad szemmel észrevehetetlen Ug 1,9 W/m 2 K A küls vagy vagy bels szárny üvegezésének cseréje kifejezetten memléki felújításokhoz kifejlesztett vékony hvéd üvegezésre (pl.: Histoglass 363, lowe bevonat és Ar töltés). Az egyszeres üvegezésre tervezett vékony szárnyban általában az üvegez falc megnagyobbítása és küls üvegszorító léc alkalmazása szükséges. A szárny teherbírása ellenrizend Ug 1,25 W/m 2 K A bels (vagy küls) szárny teljes cseréje újonnan gyártott (egyedi tervezés vagy szabvány euró profil) ablakszárnyal. Az új szárny geometriailag és teherbírásilag is tud fogadni egy normál méret hvéd üvegezést (4164). Általában a tokszerkezet kisebbnagyobb átalakításával is jár. A bels megjelenés módosul. Ug 0,92 W/m 2 K Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 7

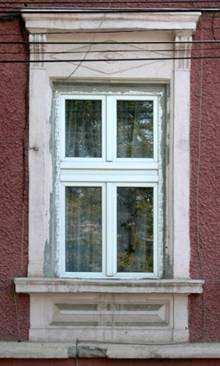

11 A meglév kapcsolt gerébtokos ablakok tehát megfelel átalakítással akár a jelenleg érvényes htechnikai elírásoknak is megfelelvé tehetk. Továbbá fontos megjegyezni, hogy az ablakcsere negatív nedvességtechnikai következményeinél említett hhídhatás nem csak a penészesedésnél jelentkezik. A falazat és az ablak találkozásánál mindig kialakulnak többdimenziós háramok amik többlet hveszteséggel is járnak. Ezek egy vastag ablakszerkezet esetében jóval kedvezbbek, mint egy egyszárnyú ablaknál. Ennek a hatásnak a figyelembe vételére definiálhatjuk a beépített állapot hátbocsátási tényezjét (ami a korábban látott hátbocsátási tényezhöz hozzászámolja a beépítési hézag többlet hveszteségeit): U A U A ahol: Uw,beep a beépített ablak hátbocsátási tényezje Uw a beépítetlen ablak hátbocsátási tényezje Aw az ablak felülete beep az ablakbeépítés vonalmenti hátbocsátási tényezje a beépítési vonalmenti hhíd hossza lbeep Ezek alapján az alábbi grafikon bemutatja, hogy hogyan változik egy eredeti állapotú kapcsolt gerébtokos ablak (kék), a felújítás mellett energetikailag korszersített kapcsolt gerébtokos ablak (zöld) és egy egyszárnyú korszer fa ablak (78 mm Euro szelvény) valós hátbocsátási tényezje különböz vastagságú falazatok esetén: Jól látható, hogy az els látásra jóval kedvezbbnek tn csere ablak a beépítés után valójában jóval nagyobb hveszteségeket mutat mintha a meglév ablakunkat korszersítettük volna, st az eredeti állapothoz képest is csak igen csekély energetikai megtakarítást jelent. Tehát ha lehetség van rá jobban megéri a meglév ablakot felújítani. Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 8

12 A régi ablakokkal szemben támasztott másik jellemz kritika a huzatosságuk. A huzathatás a közvetlen diszkomfort érzésen kívül jelents hveszteségekkel is jár. A túlzott légátbocsátás általában szintén az elmaradt karbantartások hatása, egy gondos felújítás esetén a szárnyak pontos záródásának visszaállításával, a vasalatok javításával vagy cseréjével orvosolható, gumi tömítések alkalmazásával még alacsonyabb szintre hozható. Egy felújított ablak légzárósága természetesen sosem lehet azonos egy új ablakéval, azonban fontos megjegyezni a hagyományos ablakok képesek gondoskodni az épület minimálisan szükséges alap légcseréjérl a lakóktól függetlenül (ablaknyitás nélkül). A több ponton záródó vasalattal és többszörös gumitömítéssel ellátott korszer nyílászárók nem tudják biztosítani a minimálisan szükséges szellz leveg mennyiséget. Kiegészít intézkedések nélkül (légbevezetés és gépi elszívás, vagy teljes gépi szellztetés) a meglév ablakok teljes lecserélése nem elfogadható megoldás. Az elégtelen szellzés miatt leromlik a levegminség, a megnövekv páratartalom a régi épületek htechnikailag gyenge pontjain penészesedéshez vezet, illetve nyílt égéster gázkészülékeknél akár életveszélyt is okozhat. A két els szerkeszt rajz a kapcsolt gerébtokos ablak általános oldalsó részletét és parapet részletét mutatja be. A szerkezetet az 1800as évek végétl az 1970es évekig széles körben alkalmazták. A legfontosabb sajátosságai az alábbiak: Legalább két tégla vastag falba (kisméret tégla 38 cm, nagyméret tégla 44 cm), egy vagy kétszeres kávába építették be; A légzáróságot a kávás kialakítással érik el, amely a XX. század második felében bitumenbe áztatott kenderkóc tömítéssel fokoztak; Jellemz kiegészítje a bels síkra szerkesztett spaletta, majd a XIX. század végétl az esslingeni redny; Utólagos felületképzés, jellemzen famázolással (félolajos beeresztés, kétszeri simító tapaszolás, kétszeri közbens mázolás és zománclakkozás), különösen a küls szárny a felületkezelés idnkénti felújítását igényli; Gyenge pontja a küls szárny alsó vízvetje, itt csapóes esetén bejuthat víz a vízvet végeinél, az ablak sarkaiban a két ablakszárny közé, amelyet es után ki kell törölni ahol ezt nem teszik meg, a bélés felületképzése károsodik (tehát gondozás igényes), sok helyen a borításban vízgyjt árkot alakítottak ki ami akár vízgyjt tartállyal is párosodhatott. A küls vízvet felületképzése szintén gyorsabban megy tönkre; Üvegezése általában 3 mm, de még gyakori a gyenge mechanikai ellenállóképesség 2 mm vastagságú hengerelt, majd húzott síküveg (a hengerelt üvegen látható enyhe hullámosság is), amelynek rögzítése háromszög alakú üvegez szeggel és gittel történik, mindig a küls oldal fell; A küls szárny és a tok között a tokba mart dekompressziós hézag található, ahol a tokszárny kapcsolatban átjutó szél torlónyomása lecsökken, így az általa bejuttatott nedvesség is le tud folyni a dekompressziós hézagban, (a valóságban sokféle eltér hézagképzéssel készült, nem mindegyik ablak rendelkezik dekompressziós hézaggal); Az üvegosztók méretét az üveg súlya határozza meg, ezért az egyréteg üvegezés szárnyak osztói kis keresztmetszetek; Az ablakszárnyak rúdelemeinek összeépítési merevségét a sarkokba besüllyesztett L alakú sarokersít vasak fokozzák; A küls szárny nyitott állapotban történ rögzítését sok esetben csappantyú biztosítja, a küls szárny egy távtartóval kitámasztja a bels szárnyat is; a csappantyú elhelyezésénél ügyeltek arra, hogy a csappantyúnyelv lenyomott állapotban a bels gerébtok küls síkja elé kerüljön, azzal ne ütközzön. Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 9

13 Ahogy azt leírtuk, az ablakok cseréje az esetek nagy részében építészetileg nem megfelel eljárás, mert a kapcsolt gerébtokos ablak filigrán profiljai helyett az új hszigetel üvegezés ablakok vaskos profiljai kedveztlenül változtatják meg a gyakran 100 éves épületek küls megjelenését, emellett a keretarány is romlik (teljes nyílászáró felület/üvegezett felület). Ezért a szerkezet egy felújítási módszerét is bemutatjuk. A rendszeres karbantartás, az idszakosan szükséges felújítás elmaradása (vagy sokszor a szakszertlen beavatkozások) miatt a legtöbb esetben komoly beavatkozásra van szükség. Ennek biztosan tartalmaznia kell az állagmegóváson túl legalább az eredeti (építéskori) mködés és teljesítmény helyreállításához szükséges munkákat. Sokszor ezen túlmen teljesítménynövel beavatkozásokra is sor kerül a hszigetelés, légzáróság, beázás elleni védelem, stb. területeken. Az alkalmazott megoldás a tokszerkezet helyszíni és a szárnyak üzemben történ felújítása a memlékvédelem szempontjainak minél nagyobb mértékben történ figyelembe vételével. A szárnyakat kiüvegezik, majd mind a tokon, mind a szárnyakon teljes festékeltávolítást kell végrehajtani az új felületképzés kialakítása eltt. A tok a szárnyak korábbi lógása miatt esetlegesen legyalult részeinél a megfelel záródáshoz az eredeti geometriát helyre kell állítani. Erre leggyakrabban a küls szárnyak alatt van szükség, ezért itt a tok szükséges mérték visszavágását és egy (azonos faanyagból készült) beragasztott elemmel történ pótlását mutatjuk be. A szárnyak eredeti (lógás nélküli) geometriája üzemi körülmények között, azok elemekre bontásával és újra összeépítésével, a sarok vasak esetleges megersítésével, a sarok kapcsolatok ragasztásával, szükség esetén egyes elemeik utángyártásával megoldható. Minden esetben helyszíni passzítás, a vasalatok finom beállítása is szükséges. A szárnyakat a felületkezelés alapozó rétegei felhordása és száradása után a hagyományos kifele álló kittfalcos / lenolaj alapú gittes technikával, az eredetihez hasonlóan egyszeres üvegezéssel látják el. A bemutatott példában a bels oldali szárnyakba keménybevonatos lowe üveg kerül, a bevonati réteggel kifele (a légrés fele). Az ablak légzárósága a bemutatott esetben a bels tok falcába bemart horonyba helyezett Ogumi tömítéssel történik (középfelnyíló szárnyak esetében a szárnyak középs függleges találkozása mentén az egyik szárnyba kell helyezni a gumit). A küls szárnyak tömítése páratechnikai okok miatt nem megengedett, de az ablak beázás elleni védelmének javítása érdekében csak a küls alsó vízszintes profiloknál a magas ponton kialakított gumi tömítés készül, ami oldalt azonban csak 1010 cmre kerül felvezetésre. A felújítás részeként a vízszintes alsó bélésborítás és a téglafal közötti területet poliuretánhabbal lehet kifújni, amely a bélésborításba fúrt lyukakon keresztül juttatható be. Ügyelni kell arra, hogy ne feszít, hanem kitölt típusú PUR habot alkalmazzunk. Budapest, február 21. (Dr. Becker Gábor) tanszékvezet (Dr. HrabovszkyHorváth Sára) évfolyamfelels Óravázlat az Épületszerkezettan 3. félév 2. szerkeszt gyakorlatához 10
