1 Fújható ásványgyapot február Supafil Loft Használati útmutató

2 Index Általános ismertető 3 Alkalmazás nyitott padlásterekben : amit lehet és amit nem 5 A kivitelezés előkészületei 6 1. Érkezzen a helyszínre felkészülten! 6 2. Mérje fel a padlásteret! 6 3. Készítse elő a padlásteret a szigeteléshez! 6 4. Egyéni védőfelszerelések 6 A befújógép beállításai 7 1. A gép betöltése 7 2 A kivitelezés feltételei 7 Ásványgyapot-befújó gép 8 A szigetelés kivitelezése befújásos technológia nyitott padlásterekhez 9 Sűrűségellenőrzés 10 A. A Tű-lemez (Pin & Plate) módszer alkalmazása 10 B. Tesztdobozos ellenőrzés 11 C. Egy padlástér-rész befújásához szükséges bálamennyiség 12 D. A térfogatáram használata és a kivitelezési idő ellenőrzése 14 Supafil rendszer és megoldások 16 Gépek 16 Tömlők 16 Tetőtéri nyílásvédő 16 R-érték mérő 17 Figyelmeztető jelzés elektromos berendezésekhez 17 Egyéni védőfelszerelések 17 Tű-lemez (Pin & Plate) készlet 18 Sűrűségellenőrző készlet 18 Supafil térfogatáram-mérő zsák és rugós mérleg 18 Szélterelő 19 Lámpavédő 19 2

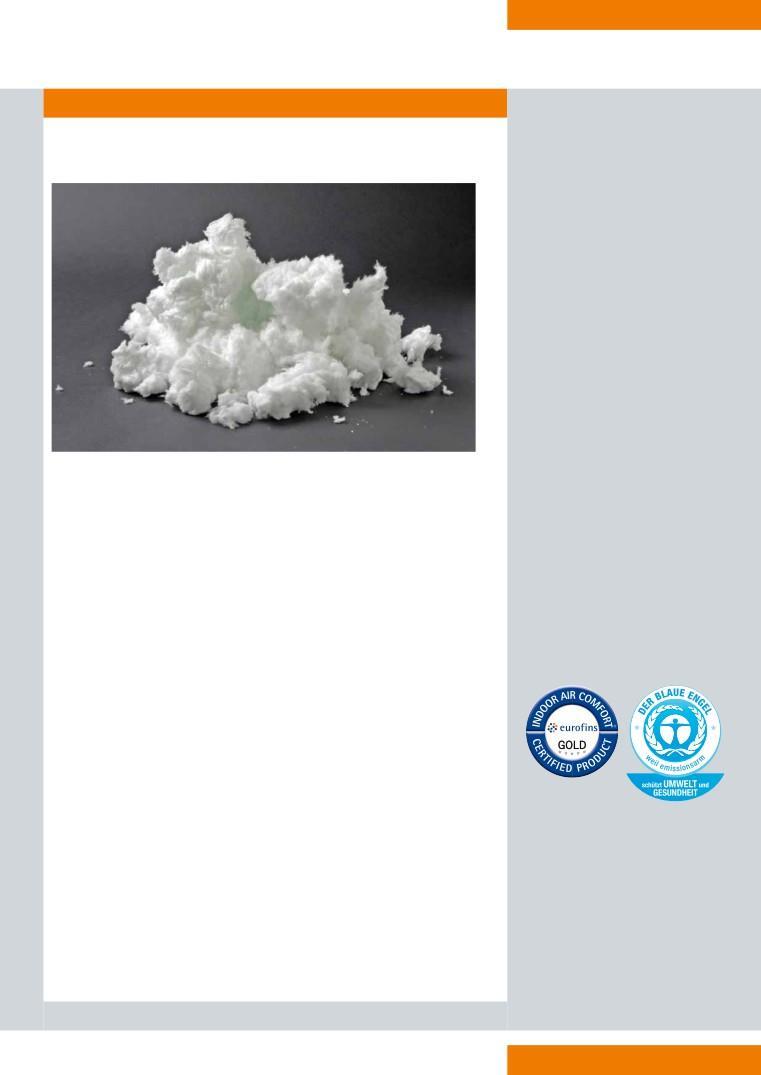

3 Általános ismertető A Supafil Loft kötőanyagot nem tartalmazó üveggyapot szigetelés, amelyet új és meglévő nyitott padlásterek számára befújással történő kivitelezésre terveztek. A Supafil Loft hőtechnikai tulajdonságai optimálisak, kiváló fedési és befújási tulajdonságokkal rendelkezik. A Supafil Loft előnye abban rejlik, hogy a termékkel a padlásterek még a korlátozott, kényelmetlen, illetve szinte alkalmatlan hozzáférés esetén is könnyen és gyorsan szigetelhetők. A Supafil Loft megfelelő szigetelést biztosít a padlásterekben lévő segédberendezések körül is, ezáltal maximalizálva a hőteljesítményt és a gyors kivitelezést. A Supafil Loft egyenletes és hatékony kivitelezést biztosít a padlásterekben Kis súlyú fújható szigetelés; Tömörített csomagolás a szállítás és raktározás optimalizálása érdekében; A befújógépet nem koptatja vagy károsítja ez hosszabb élettartamot jelent; Tiszta kivitelezés. csökkenti a környezetre gyakorolt hatást, javítja az általános fenntarthatóságot Előállítása során akár 70%-ban újrahasznosított üveget használnak fel; Energiatakarékos; Eurofins Gold Standard beltéri levegőminőség terméktanúsítvány; Blue Angel tanúsítvány. és garantálja a kiváló teljesítményt! Hőteljesítmény - hővezető képesség: 0,045 W/m.K; Kiváló akusztikai teljesítmény; Tűzállóság - A1 Euroclass minősítés; A kivitelezés a Knauf Insulation által jóváhagyott profi szakemberek által történik. A fújható ásványgyapot beépítendő minimális vastagsága a Supafil Loft bálákra nyomtatott Teljesítménytáblázatokban (vagy a rendelkezésre álló teljesítménynyilatkozatokban) szerepel, az adott projekthez meghatározott hővezetési ellenállás (R-érték) szerint. (A Supafil Loft teljesítménytáblázata a 13. oldalon megtekinthető.) 3

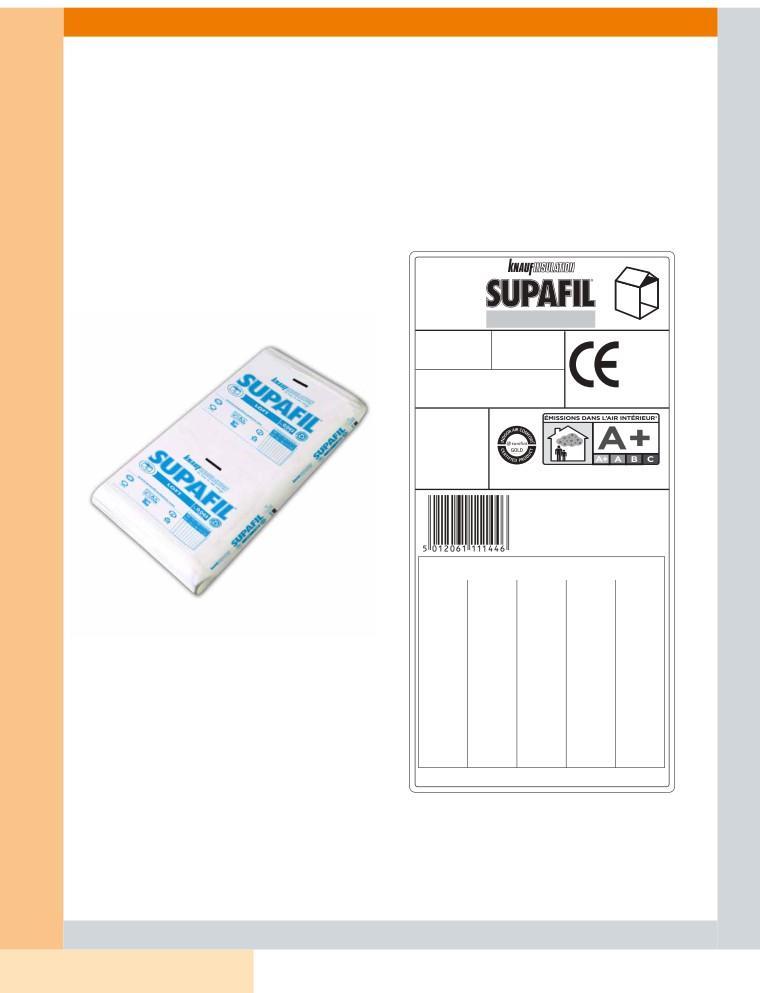

4 A Supafil Loft szigetelőanyagot padlásterekben való alkalmazásra tervezték 12,0-13,5 kg/m³ átlagos testsűrűséggel. Teljesítménye, tulajdonságai és a nyitott padlásterek követelményeinek való megfelelése az MSZ EN : 2010 szabványon alapul. A kivitelező személy feladata és felelőssége arról gondoskodni, hogy a kivitelezés során olyan módszereket alkalmazzanak, mely által a Supafil Loft használatával a meghatározott hőmérsékleti tulajdonságok teljesülhetnek ez a befújt testsűrűség tervminimumának elérésével valósul meg. Az alábbi útmutató bemutatja a Knauf Insulation által javasolt módszereket és javaslatokat, melyek alkalmazásával garantálható a meghatározott hőteljesítmény és a megfelelő befújt testsűrűség. Mennyiség Súly / bála LOFT bála 16,6 kg B-4600 Teljes súly 464,8 kg 11 Knauf Insulation S.P.R.L. Rue de Maestricht 95 VISE EN MW-EN S1-WS-MU1 Euroclass A1 *Information *Information sur le niveau sur le niveau d émission d émission de substances de substances volatiles dans l air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions) volatiles dans l air intérieur, présentant un risque de toxicité SUPAFIL LOFT 045 teljesítménytáblázata Deklarált hővezetési ellenállás R m².k/w Vastagság az ülepedést követően mm Minimális beépítési vastagság mm Minimum anyagszükséglet kg/m² Bálák minimális száma bála / 100 m² 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10, ,1 1,4 1,7 1,9 2,2 2,5 2,7 3,0 3,3 3,6 3,8 4,1 4,4 4,6 4,9 5,2 5,4 6,6 8,2 9,8 11,4 13,1 14,7 16,3 17,9 19,6 21,2 22,8 24,4 26,1 27,7 29,3 30,9 32,6 Üzem: V - L1033B 4

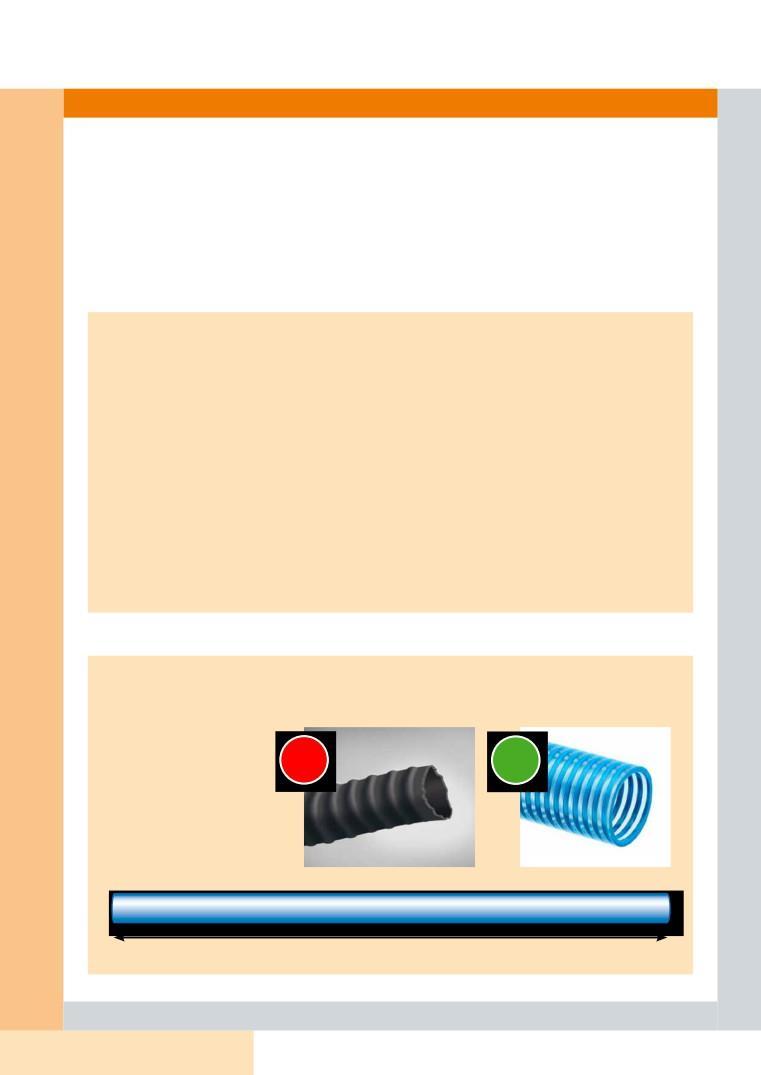

5 Alkalmazás nyitott padlásterekben amit lehet, és amit nem ERRE FIGYELJEN: EZEKET NE TEGYE: > A levegő áramlási sebessége legyen magas. > A levegő áramlási sebessége ne legyen alacsony. > Rendszeres sűrűség-ellenőrzés szükséges. > Ne hagyja figyelmen kívül a sűrűséget! > Célsűrűség: 12,0-13,5 kg/m³ > Ne fújjon a talaj, padló, stb. felé! > A befújás mindig vízszintesen történjen! > Használjon 75/100 mm-es, belül bordázott tömlőket. > Tegye lehetővé, hogy az anyag szabadon fújható legyen a tömlőből a területre. > Úgy állítsa be a gépet, hogy a fújás minimális távolsága 1,5 méter legyen. > Vegye figyelembe, hogy az optimális térfogatáram minden fúvógépnél más és más! > A tömlők a lehető legegyenesebben feküdjenek. > Soha ne használjon szivárgó vagy sérült, illetve sima falú tömlőt. > Ne használja a kezét, vagy bármilyen akadályozást a tömlőből való fújás irányítására. > Ne engedje, hogy az anyag kihulljon a tömlőből. > Ne feltételezze, hogy minden befújható szigetelő termék ugyanolyan gépbeállítást és technológiát igényel! > Ne hagyja a tömlőt összecsavarodni! > Hagyja, hogy segítsünk! > Lépjen kapcsolatba a Knauf Insulation-nel, ha a szigeteléssel kapcsolatban bármilyen kérdés felmerül. 5

6 A kivitelezés előkészületei 1. Érkezzen a helyszínre felkészülten! A jó munka érdekében gondoskodjon róla, hogy minden szükséges eszköz és anyag rendelkezésre álljon. Ezek a következők: - a kivitelezéshez szükséges anyagok, - működőképes, jó üzemi állapotban lévő befújó berendezések jól karbantartott és megfelelően működő kapcsolókkal és felszerelésekkel, - a megközelíthetőséghez, hozzáférhetőséghez szükséges eszközök, - minőségellenőrző berendezések, - általános szerszámkészlet, - biztonsági és egyéni védőfelszerelések, - a takarításhoz szükséges eszközök. 2. Mérje fel a padlásteret! Mérje fel a padlástér alkalmasságát és teherbíró képességét, hogy megfelelő-e a munkavégzéshez. Határozza meg és számítsa ki a padlástér szigetelési méreteit, a beépítendő térfogatot a gerendák, víztárolók, kéménycsövek, légaknák és egyebek figyelembe vételével. Gondoskodjon róla, hogy a felhasználandó mennyiség megállapítása a legjobb és legpontosabb módon történjen, mivel a kivitelezésre vonatkozó teljes befújt testsűrűség kiszámítása ezen alapul. Állapítsa meg a szükséges Supafil mennyiséget, amely a vevők által/szerződésben meghatározott/törvényileg előírt U illetve R értékeknek megfelel (segítség a csomagoláson lévő táblázatban található). Keressen meg minden olyan eszközt, berendezést, felszerelést (elektromos, TV, víz, szellőzés), illetve minden egyéb olyan tárgyat és kialakítást, melyeket be- vagy le kell fedni. 3. Készítse elő a padlásteret a szigeteléshez! Biztosítsa az ereszt, és takarja le, illetve fedje be a légjáratokat legalább 130 mm-rel a szigetelés tervezett magassága felett. Takarja le a víztartályok és vízellátást biztosító berendezések körüli területeket legalább 50 mm-rel a szigetelés tervezett magassága felett. Ne szigeteljen a víztárolók alatt, csak ha azok a magasban találhatók, emelt pozícióban. Óvja meg az elektromos vezetékeket és TV kábeleket. Biztosítsa a tetőtér nyílászáróit legalább 50 mm-rel a szigetelés tervezett magassága felett. Alakítson ki alkalmas útvonala(ka)t minden szükséges munkaterület megközelítésére. Az R mérővel jelölje ki a szigetelés tervezett mélységét. 4. Egyéni védőfelszerelések (PPE) Amikor padlásterekben olyan ásványgyapot szigetelőanyagok kerülnek felhasználásra, minta a Supafil, a kivitelezés során keletkező por ellen és a potenciális expozíció megelőzése érdekében az alábbi egyéni védőfelszerelés használata javasolt minden esetben: - Hosszú ujjú munkaruha és védősisak - Maszk (FP2 vagy FP3) - Kesztyű a bőr megóvása érdekében - Szemüveg, szorosan illeszkedő és megfelelően záró védőszemüveg 6

7 A befújógép beállításai 1. A gép betöltése A Supafil szigetelést tartalmazó zsák tartalmát öntse a gép tartályába, gondoskodva arról, hogy az anyag kellően laza legyen: ez az egyenletes fújást segíti elő. Hasonlóképpen, a Supafil minimális szintjének folytonos fenntartása is az egyenletes befújás könnyebb megvalósítását szolgálja. Javasolt működési szint 2. A kivitelezés feltételei A szigetelés kivitelezésekor a célzott beépítési sűrűség minimum 12 kg/m³ kell legyen annak biztosítása érdekében, hogy a lambda 90:90 deklarált hővezetési tényező, és így a meghatározott hőellenállás (R-érték) teljesülhessen. Az anyag minőségét a gyártás során ellenőrzik, tipikus befújó berendezés és tipikus beállítások használatával. Ezzel garantált a minimális sűrűség megvalósulása. Ezek a minőségellenőrzések azt jelzik, hogy egy tipikus kivitelezés során a 12,0-13,5 kg/m³ értéktartomány megvalósul-e. A beépítési sűrűséget sok minden befolyásolja, többek között a befújó gép típusa, beállításai és állapota, a befújó tömlő mérete, hossza és állapota, a befújás technikája, a beépítési mélység, valamint a kivitelezés területének környezete és sajátosságai. A meghatározott sűrűségtartomány (azaz 12,0-13,5 kg/m³) eléréséhez javasoljuk a gépet pontosan úgy beállítani, hogy a befújás kezdetekor a megfelelő befújt testsűrűséget tudja nyújtani. A sűrűség ellenőrzése biztosítja a készülék beállításához szükséges információkat. Ebben a dokumentumban bemutatunk néhány olyan technikát, mellyel a Supafil Loft sűrűsége a kivitelezés előtt és alatt ellenőrizhető. Ha a sűrűségellenőrzés alapján a célzott beépítési sűrűség nem teljesül, változtatni illetve módosítani kell a gép beállításain. A befújt testsűrűség túl magas: - Ha lehetséges, növelje a levegő beáramlását és/vagy csökkentse az anyag adagolásának ütemét - ez megnöveli a levegő-rostszál arányt a befújótömlőben, ami lehetővé teszi, hogy a rostszálak elkülönüljenek, ezáltal pedig volumen képződik. - Ha lehetséges, csökkentse a gép belső részeinek sebességét, ez nagyobb szálhosszúságot tart fenn, ami növeli a Supafil volumenét. A befújt testsűrűség túl alacsony: - Csökkentse a levegő beáramlását és/vagy növelje az anyag adagolásának ütemét - ez a befújótömlőben lecsökkenti a levegő-rostszál arányt, ami miatt a rostszálak egyben/együtt maradnak, ezáltal csökken a volumen. - Ha lehetséges, növelje a gép belső részeinek sebességét, ez csökkenti a szálhosszúságot, ami miatt csökken a Supafil volumen. 7

8 Ásványgyapot-befújó gépek Sok olyan befújógép létezik, amelyek alkalmasak a Supafil rendszerek és egyéb fújható szigetelés számára. Kérjük, lépjen kapcsolatba a Knauf Insulation vállalattal a Supafil számára javasolt gépek listájáért. A legtöbb befújógép esetében megegyeznek a beállítási lehetőségek, ugyanaz a légnyomás (térfogatáram, áramlási sebesség) és ugyanolyan a rostadagolás/sebesség szabályozás. A fújótömlőben lévő levegő-rostszál arány a Knauf Insulation padlásterekben alkalmazandó rendszereinek kijuttatása szempontjából kritikus faktornak számít. A magas levegő-rostszál arány lehetővé teszi, hogy a szálak elváljanak és finoman áramló anyag keletkezzen, ez puhaságot és volument ad az anyagnak, ezért alacsony a sűrűsége. A gép karbantartásával kapcsolatban forduljon a gép gyártójához, vagy közvetlenül a Knauf Insulation szakembereihez. Gépoptimalizálás Az optimális befújás mértéke függ a gép állapotától és konstrukciójától. Kivitelezéskor a Supafil Loft célzott beépítési sűrűsége legyen 12,0-13,5 kg/m³: A Supafil legjobb teljesítménye elérése érdekében nagyon fontos a gép állapota és beállítása. Minden mérőeszköz és minden műszer legyen kifogástalan, hibátlanul működő állapotban. Állítsa a gépet magas légáramlásra: - pl. 60 mbar (csak levegő) (Megjegyzés: 40 méternél hosszabb cső használatakor, illetve nagy magasságban történő kivitelezés során a motor légnyomását növelni kell.) Igazítsa az adagolónyílást és állítsa be az adagoló sebességét úgy, hogy a gép térfogatárama optimalizált legyen, azaz teljesüljön a 12 kg/m³ célzott beépítési sűrűség: - Az optimális adagolási sebesség függ a gép típusától; a Supafil szigetelés jellemzően 4-10 kg/perc sebességgel fújható a géptől függően. Az optimális sebességet próbával kell meghatározni. - A Supafil rendszer egyedi gépbeállításokat igényel a deklarált értékek teljesülése érdekében. Javasoljuk az előzetes, majd rendszeres sűrűségellenőrzést (lásd: Sűrűségellenőrzés kivitelezése). A Supafil rendszer befújásával kapcsolatos információkért lépjen kapcsolatba a Knauf Insulation képviselőjével. Befújó tömlő A befújó tömlő: legyen jó állapotban; legyen méter hosszú; belső oldalán csavarodó hatásnak kell érvényesülnie (ez segít a befújt rostszálak szétválásában és a térfogatnövelésben); készüljön poliuretán típusú anyagból méter 8

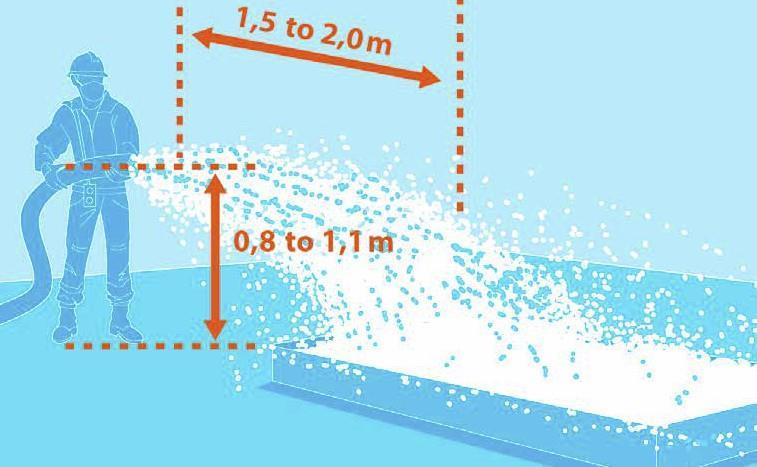

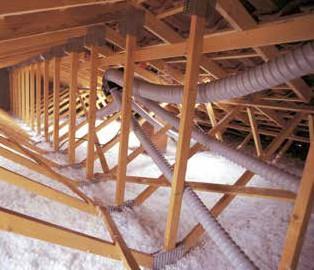

9 A szigetelés kivitelezése befújásos technológia nyitott padlásterekhez Az alábbiak hozzájárulhatnak a jó minőségű szigeteléshez eléréséhez: Bizonyosodjon meg róla, hogy az előzetes sűrűségellenőrzés befejeződött. Javasoljuk a rendszeres sűrűségellenőrzést a kivitelezés során, legalább óránként. Nyitott padlástereknél a célzott beépítési sűrűség 12,0-13,5 kg/m 3. Gondoskodjon róla, hogy a kijuttatás legalább 1,5 m legyen, a fúvófej legyen mindig vízszintes pozícióban, és a Supafil kijuttatása széles mozdulattal történjen. A termék a befújásához olyan nagy kapacitású befúvógép ajánlott, melynek jellemzői a nagy csőátmérő, a nagy adagolóképesség, és közepes vagy nagy légmennyiség állítható be. A Knauf Insulation Supafil Loft termékének padlásterekbe történő kijuttatásakor ha lehetséges az alábbiak elengedhetetlenek: - a fúvócső vége legyen a talajtól 0,8-1,1 méter magasságban; - a fúvócső utolsó szakasza mindig legyen vízszintes helyzetben (vízszintes fúvófej pozíció); - a tömlő ne irányuljon sem lefelé, sem felfelé; - az anyagot 1,5-2 méterre kell kifújni a csőből; - az anyag fújása lassan, egyenletes és széles mozdulatokkal történjen, a tömlőt az egyik oldaltól a másikig oda-vissza mozgatva. 9

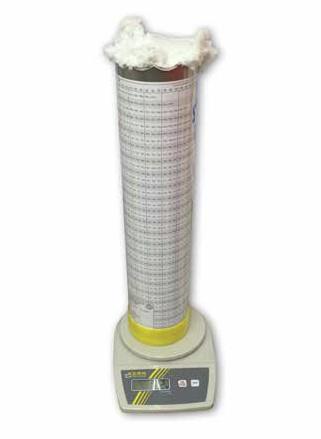

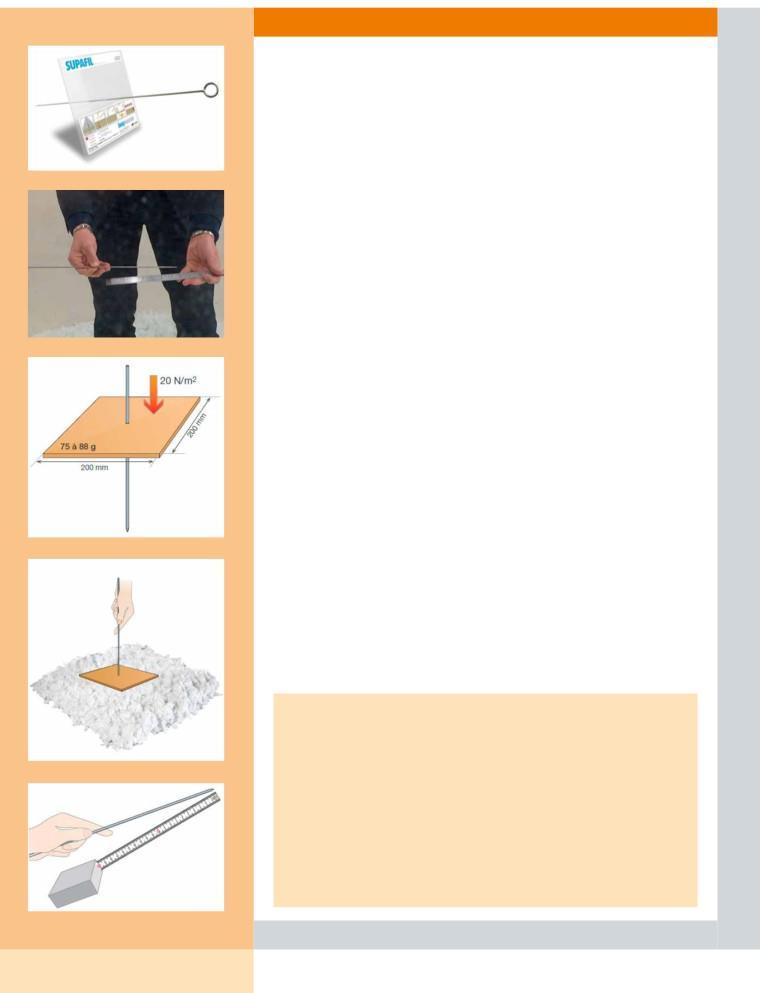

10 Sűrűségellenőrzés A meghatározott sűrűségtartomány (azaz 12,0-13,5 kg/m³) eléréséhez javasoljuk a gépet pontosan úgy beállítani, hogy a befújás kezdetekor a megfelelő befújt testsűrűséget tudja nyújtani. A sűrűség ellenőrzése biztosítja a készülék beállításához szükséges információkat. Íme néhány javasolt technika és útmutató: A. Tű-lemez (Pin & plate) módszer alkalmazása egy minta szabványosított beépítési vastagságának meghatározásához, kombinálva a Sűrűségellenőrző készlettel, ami a megfelelő súly, és ezáltal a befújt testsűrűség megállapítására szolgál (lásd: számítási példa alább). A releváns ellenőrzéshez az alábbiakat javasoljuk: - Válasszon ki egy körülbelül 1,0 m x 1,0 méternyi mintavételi terület. - Az ellenőrzést a padlástérrel azonos szinten és távolságban kell elvégezni. - Ugyanazokat a berendezéseket, tömlőt (átmérő, hossz), befújó-tartozékokat és módszert használja, amit a padlástérbe való bejuttatásnál. Eljárás: 1. Töltse meg a gépet elegendő mennyiségű anyaggal! 2. A gép elindításakor a fúvófej ne a mintavételi zóna felé mutasson. 3. Ha a szigetelőanyag befújása egyenletes, a mintavételi terület megtelik a lassú, folyamatos, az egyik oldaltól a másikig oda-vissza történő kijuttatás során. A kijuttatás távolsága 1,5-2 méter között legyen. A fúvócső végét a talajtól 0,8-1,1 méter magasságban kell tartani úgy, hogy a cső utolsó szakasza mindig legyen vízszintes helyzetben. A tömlő ne irányuljon sem lefelé, sem felfelé! 4. A befújás után a szigetelés tényleges vastagsága az alábbi módon határozható meg: I. Helyezze a tűt a lemez közepén lévő lyukba, majd a lemezt a befújt szigetelőanyagtól eltartva nyomja a tűt a szigetelésbe. III. Ezután a nyomólemezt lassan engedve eressze le a mintavételi zóna közepére. III. Határozottan fogja meg jelzőtűt a kialakított fogantyúnál és távolítsa el mind a jelzőtűt, mind a lemezt. Mérje meg a jelzőtű vége és a lemez közötti távolságot. Ez a távolság a szigetelőréteg ennél a pontnál mért vastagsága. A tű-lemez módszer eszközei A mérőberendezés egy lemezből, egy tűből és egy fém vonalzóból áll. A lemez egy nyomólap, ami átlátszó kemény műanyagból, vagy egyéb arra alkalmas anyagból készül. Mérete 200 mm 2 és van rajta egy fogórész. A lemez súlya a fogantyúval együtt g, hogy 20 ± 1,5 Pa nyomást fejthessen ki. A tű 3 mm átmérőjű acél rúd, ami elég hosszú ahhoz, hogy a szigetelőrétegen teljesen keresztül tudjon hatolni, és az egyik vége hegyes, 20 mm hosszan vékonyodva. A fém vonalzó milliméter beosztású, az 1,0 mm-es leolvasás érdekében. 10

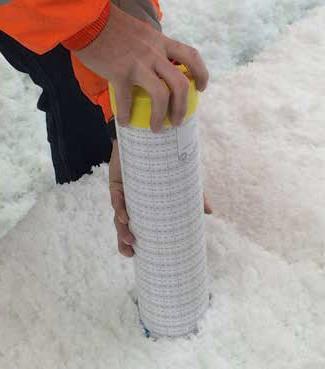

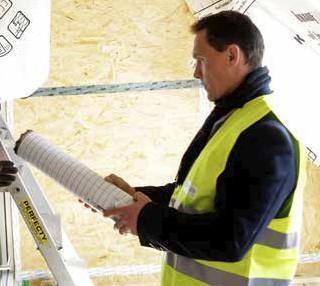

11 5. Ezt követően kell használni a sűrűségellenőrző készletet, a mintavételi zónába bejuttatva, egy adott helyre vonatkozó sűrűség meghatározásához: I. Fogja meg a hengert a fogazott tetejénél és forgatva nyomja egyenletesen lefelé a szigetelő rétegen keresztül, függőleges irányban, amíg el nem éri az alatta lévő felszínt. II. Távolítsa el a befújt ásványgyapottal megtöltött hengert, ügyelve arra, hogy semmi se jusson ki a hengerből; ha bármennyi anyag kiszabadulna, helyezze óvatosan vissza a hengerbe. III. Mérje meg a megtöltött hengert, és az eredményből vonja ki az üresen mért súlyt, így megkapja a befújt ásványgyapot-minta nettó súlyát. IV. A hengeren található táblázatból olvassa le a tű-lemez módszerrel meghatározott szigetelés-vastagságot, függőlegesen pedig keresse meg az anyag nettó tömegét, majd olvassa le a mintavételi terület beépítési sűrűségét. B. Tesztdobozos ellenőrzés - egy tesztdoboznyi terület befújása ismert mennyiséggel, a befújt anyag súlyának megmérése, és a sűrűség kiszámítása (lásd az alábbi számítási példát). A releváns ellenőrzéshez az alábbiakat javasoljuk: - Olyan vizsgálati dobozt kell használni, melynek magassága a Supafil Loft beépítési vastagságához hasonló. - Az ellenőrzést a padlástérrel azonos szinten és távolságban kell elvégezni. - Ugyanazokat a berendezéseket, tömlőt (átmérő, hossz), befújó-tartozékokat és módszert kell használni, amit a padlástérbe való bejuttatásnál. Eljárás: 1. Töltse meg a gépet elegendő mennyiségű anyaggal! 2. Helyezze a vizsgálati dobozt körülbelül 2 méterre a fúvócső vége elé. Amikor a gép elindul, a fúvócső ne a mintakeret felé mutasson! 3. Ha a szigetelőanyag befújása egyenletes, töltse meg a vizsgálati dobozt lassú, folyamatos, oda-vissza történő kijuttatással, a doboz mindkét oldalán kb. 0,5 m átfedéssel. A fúvótömlő végét a talajtól 0,8-1,1 méter magasságban kell tartani úgy, hogy a tömlő utolsó szakasza mindig legyen vízszintes helyzetben. A kivitelező személy olyan távolságra legyen a tesztdoboztól, hogy a szigetelőanyag a dobozba hulljon. A tömlő nem irányulhat sem lefelé, sem felfelé! 4. A befújás után a felesleges szigetelőanyag-maradékot finoman el kell távolítani, hogy körülbelül megegyezzen a tesztdoboz magasságával. 5. Tű-lemez módszer. A tényleges (effektív) vastagság mérése a tű-lemez módszerrel történik (lásd fent). 6. Mérje le a terméket és jegyezze le kilogrammban (kg). 7. Számolja ki a sűrűséget az alábbiak szerint: - A Supafil Loft mennyisége a tesztdobozban = hosszúság x szélesség x tényleges vastagság, méterben megadott méretek (m). - Sűrűség, kilogramm per köbméter (kg/m³) = a Supafil Loft mennyisége a tesztdobozban /súly. 11

12 PÉLDA Tesztdobozos ellenőrzés Supafil Loft beépítési vastagság: 0,36 m => a tesztdoboz mélysége A tű-lemez eszközökkel mért tényleges vastagság: 0,34 m A Supafil Loft mennyisége a tesztdobozban: hosszúság x szélesség x tényleges vastagság = 0,50 m x 0,50 m x 0,34 m = 0,085 m³ Szükséges súly 12 kg/m³ célzott beépítési sűrűségnél: 0,085 m³ x 12 kg/m³ = 1,02 kg Példaként, ha a vizsgálati dobozban lévő anyag súlya 1,11 kg: súly 1,11 kg Aktuális sűrűség: tényleges térfogat = = 13,06 kg/m³ 0,085 m3 A 13,06 kg/m³ aktuális sűrűség a 12,0-13,5 kg/m³-es céltartományon belül van, azaz elfogadható. C. Egy adott padlástér-rész befújásához szükséges bálamennyiség Ennek a módszernek a használata nagyon egyszerű (lásd az alábbi példát); el lehet végezni a munka az elején vagy a kivitelezés során is, célja pedig annak ellenőrzése, hogy nincs szignifikáns eltérés. Összehasonlítja, egy adott számú Supafil bálára vetítve, a tényleges és a célzott beépítési sűrűséggel (12,0-13,5 kg / m³) összefüggő elméleti padlástér-területet. Ha a tényleges és elméleti terület aránya kisebb, mint 0,85 (- 15%), ez felesleges anyaghasználatot jelent és rendellenesen magas sűrűséget. Ha az arány nagyobb, mint 1,05 (+ 5%), a beépítési sűrűség túl alacsony, a hőtechnikai tulajdonságok a hitelesített alatt vannak, és a beépítés közép- és hosszú távon kockázatos. A releváns ellenőrzéshez az alábbiakat javasoljuk: - Az ellenőrzést a padlástérrel azonos szinten és távolságban kell elvégezni. - Ugyanazokat a berendezéseket, tömlőt (átmérő, hossz), befújó-tartozékokat és módszert kell használni, amit a padlástérbe való bejuttatásnál. Eljárás: 1. Válasszon ki egy területet a nyitott padlástérben a teszt kivitelezéséhez. 2. A befújt ásványgyapot beépítési vastagsága a Supafil Loft bálákra nyomtatott Teljesítménytáblázatokban (illetve a rendelkezésre álló teljesítmény nyilatkozatokban) megtalálható, a projekthez szükséges hővezetési ellenállás szerint. 3. Ugyanaz a táblázat tartalmazza a 100 m² nyitott padlástér beépítéséhez szükséges minimális bálaszámot. 3 bálát tekintve: az elméleti beépítési terület levonható. 4. Töltse be a gépet és kezdje el befújni a vizsgálati területet, lassú, folyamatos és egyenletes oda-vissza történő fújással. A kijuttatás távolsága 1,5-2 méter között legyen. A fúvótömlő végét a talajtól 0,8-1,1 méter magasságban kell tartani úgy, hogy a tömlő utolsó szakasza mindig legyen vízszintes helyzetben. A tömlő nem irányulhat sem lefelé, sem felfelé! 5. Amikor 3 zsák befújása már megtörtént, mérje meg a beépített alapterület méreteit. 6. Számítsa ki a tényleges és az elméleti felületek arányát: 0,85 és 1,05 között (- 15% és + 5% között) a sűrűségellenőrzés elfogadhatónak tekinthető. 12

13 TELJESÍTMÉNYTÁBLÁZAT Deklarált hővezetési Vastagság az Minimális beépítési Minimum Bálák minimális ellenállás (R-érték) ülepedést követően vastagság anyagszükséglet száma (m 2. K/W) (mm) (mm) (1% ülepedés) (kg/m 2 ) (bála / 100m 2 ) 2, ,1 6,5 2, ,4 8,1 3, ,7 9,8 3, ,9 11,4 4, ,2 13,0 4, ,5 14,6 5, ,7 16,3 5, ,0 17,9 6, ,3 19,5 6, ,6 21,1 7, ,8 22,8 7, ,1 24,4 8, ,4 26,0 8, ,6 27,7 9, ,9 29,3 9, ,2 30,9 10, ,4 32,5 10, ,7 34,2 11, ,0 35,8 11, ,3 37,4 12, ,5 39,0 12, ,8 40,7 13, ,1 42,3 13, ,3 43,9 14, ,6 45,5 14, ,9 47,2 15, ,1 48,8 13

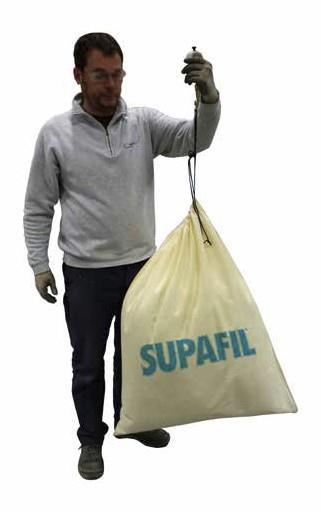

14 PÉLDA - Bálafelhasználáson alapuló sűrűségellenőrzés A projekt követelményei alapján elérni kívánt hővezetési ellenállás értéke: R = 7,00 m².k/w A felhasználandó Supafil Loft szigetelőanyag-mennyiség minimális vastagsága a teljesítmény-táblázat alapján: t = 320 mm 100 m² területre szükséges bálamennyiség minimális darabszáma, a teljesítmény-táblázat alapján: n100 = 22,8 bála / 100 m² A tesztterületre történő bejuttatáshoz szükséges bálamennyiség: N = 3 bála Annak a felületnek a teoretikus mérete, amelyet 3 bálányi szigetelőanyaggal be lehet fújni: N x x 100 Ath = = = n100 22,8 13,2 m² Példaként, amennyiben a tényleges beépített terület A = 12,0 m² A tényleges és elméleti terület aránya: A = 12,0 Ath 13,2 = 0,91 > 0,85 A tényleges befújt terület 9%-kal kisebb, mint az elméleti, ami elfogadható. A beépítési sűrűség a követelménynek megfelel. D. A térfogatáram használata és a kivitelezési idő ellenőrzése a padlástér egy ismert területén. Az előző módszerhez hasonlóan ez is történhet a munka kezdetekor, de a kivitelezés alatt is sor kerülhet rá; célja annak ellenőrzésére, hogy nincs-e szignifikáns eltérés. A releváns ellenőrzéshez az alábbiakat javasoljuk: - Az ellenőrzést a padlástérrel azonos szinten és távolságban kell elvégezni. - Használja ugyanazokat a berendezéseket, tömlőt (átmérő, hossz), befújó-tartozékokat és módszert, amit a padlástérbe való bejuttatásnál. A térfogatáram-meghatározás módja: Eszközök: - Supafil térfogatáram-mérő zsák, - stopper, - rugós mérleg. 1. Ellenőrizze, hogy a tömlő teljes hosszában üres legyen. Töltsön legalább egy bála Supafil szigetelőanyagot a gép tartályába és indítsa el a befújógépet. 2. Vezesse a tömlő végét a térfogatáram-mérő zsákba és kezdje el fújni a szigetelőanyagot a légáteresztő zsákba 60 másodpercig. 3. Állítsa a gépet csak levegő állásba ( air only csak levegő gomb a távirányítón) és ürítse a tömlőt a térfogatáram-mérő zsákba. 4. Mérje le a megtöltött zsákot. A befújt anyag nettó tömegét a zsák tömegének kivonásával lehet kiszámítani. A kapott anyag tömege a térfogatáram (kg/perc). 14

15 A szükséges beépítési idő ellenőrzésének módja: 1. A térfogatáram ismeretében válassza ki a padlástér egy részét, majd határozza meg annak területét. 2. A kivitelezéshez szükséges befújható ásványgyapot anyagvastagsága a Supafil Loft bálákra nyomtatott Teljesítménytáblázatokban megtalálható (vagy az adott termék teljesítmény nyilatkozatában), a feladathoz szükséges hővezetési ellenállás szerint. 3. A megfelelő mennyiség kiszámításának alapja a felhasználandó termék vastagsága és a beépítendő felület területe. Ha ezt megszorozzuk a célzott beépítési sűrűséggel, megkapjuk a kivitelezéshez szükséges fújható ásványgyapot súlyát. 4. A meghatározott terület befújásához szükséges idő a befújható ásványgyapot súlya és a térfogatáram arányaként kapható meg. 5. Fújja be a kiválasztott padlástér területet! Ha kifejezetten hosszabb befújási időre van szükség, az azt jelenti, hogy a beépítési sűrűség túl alacsony. Ha jóval gyorsabb, azt jelzi, hogy a beépítési sűrűség túl magas. PÉLDA - Térfogatáramon és a kivitelezési idő ellenőrzésén alapuló módszer Feltételezve, hogy - a mért térfogatáram: FR = 9 kg/perc, - a szigetelésre kiválasztott padlástér-rész területe: A = 12 m², - a projekt követelményei alapján elérni kívánt hővezetési ellenállás: R = 7,00 m².k/w. A felhasználandó Supafil Loft szigetelőanyag-mennyiség minimális vastagsága a teljesítmény-táblázat alapján: t = 320 mm = 0,32 m Elméleti fújható ásványgyapot mennyiség: V= A x t = 12 m² x 0,32 m = 3,84 m³ A meghatározott sűrűségtartománynak megfelelő fújható ásványgyapot szigetelőanyag súlya: W = V x (12,0-13,5 kg/m³) = 3,84 m³ x (12,0-13,5 kg/m³) = 46,08-51,84 kg Elméleti befújási idő tartomány: T min-max = W = 46,08 51,84 kg = 5,12 5,76 min = FR 9 kg/min 15

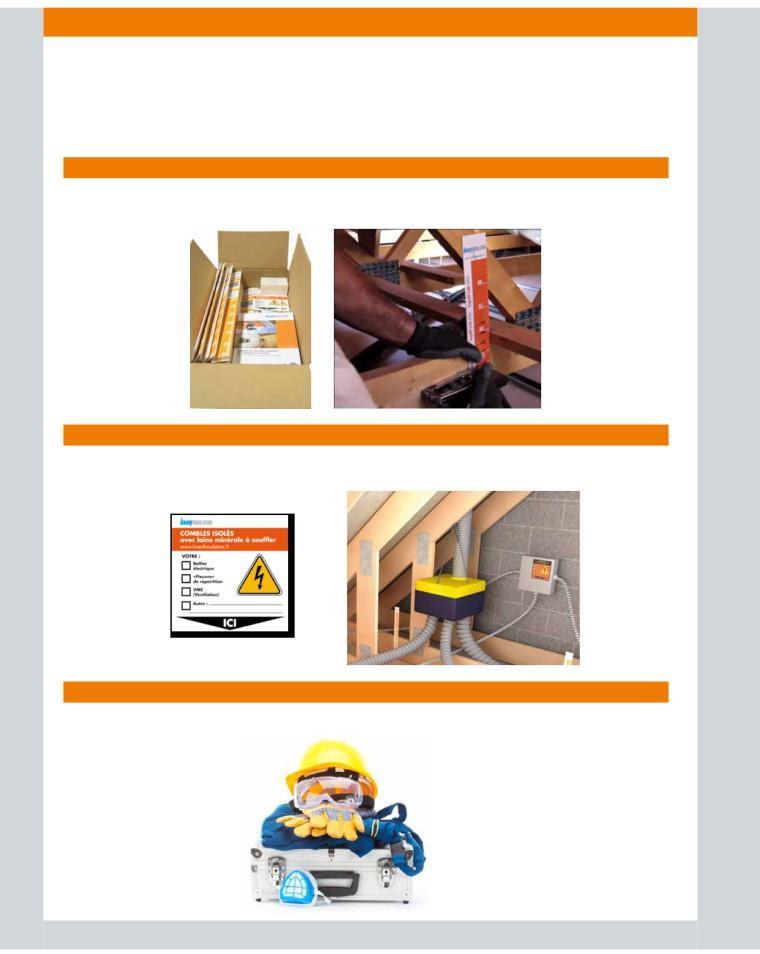

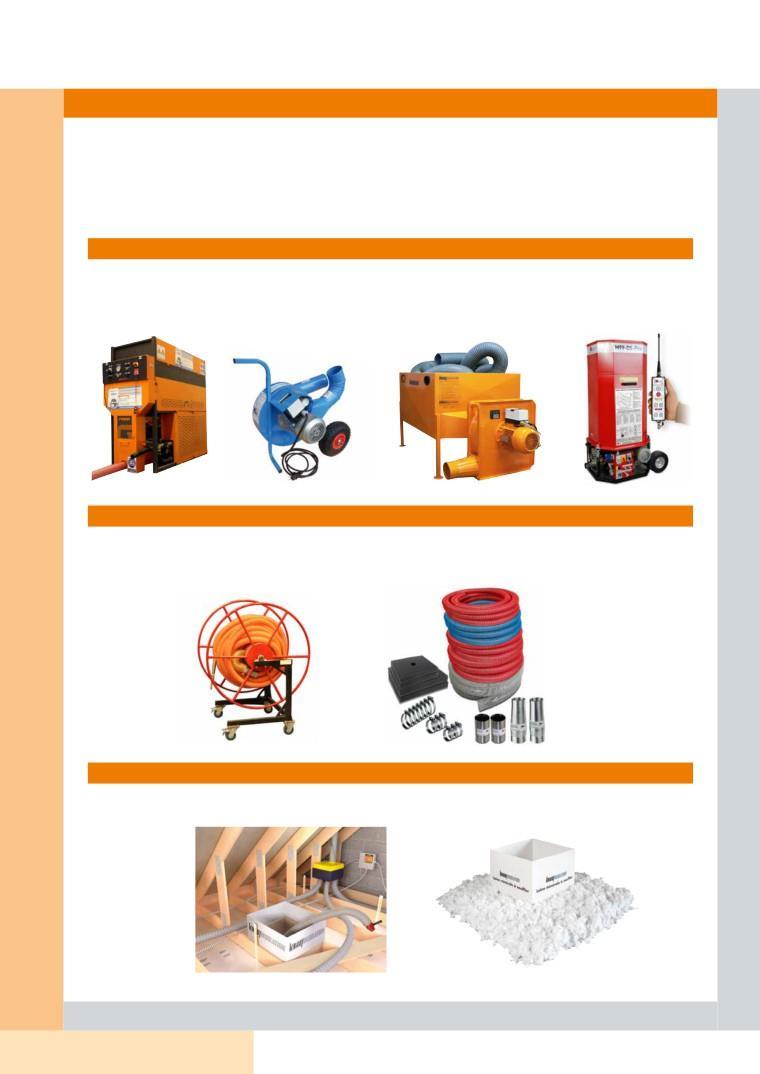

16 Supafil rendszer és megoldások Knauf Insulation kiegészítők és tartozékok a befújáshoz és a kivitelezéshez Gépek A Supafil Loft befújásához számos, a Knauf Insulation által is javasolt gép áll rendelkezésre. További információkért kérjük, lépjen kapcsolatba a Knauf Insulation helyi képviselőjével! Tömlők A Supafil Loft hatékony alkalmazásához a Knauf Insulation többféle tömlőt, csatlakozót és szorítóbilincset kínál. Tetőtéri nyílásvédő Könnyen használható, nagyon rugalmas megoldás, amely a Supafil Loft bejuttatása közben lehetővé teszi bizonyos területek megóvását. 16

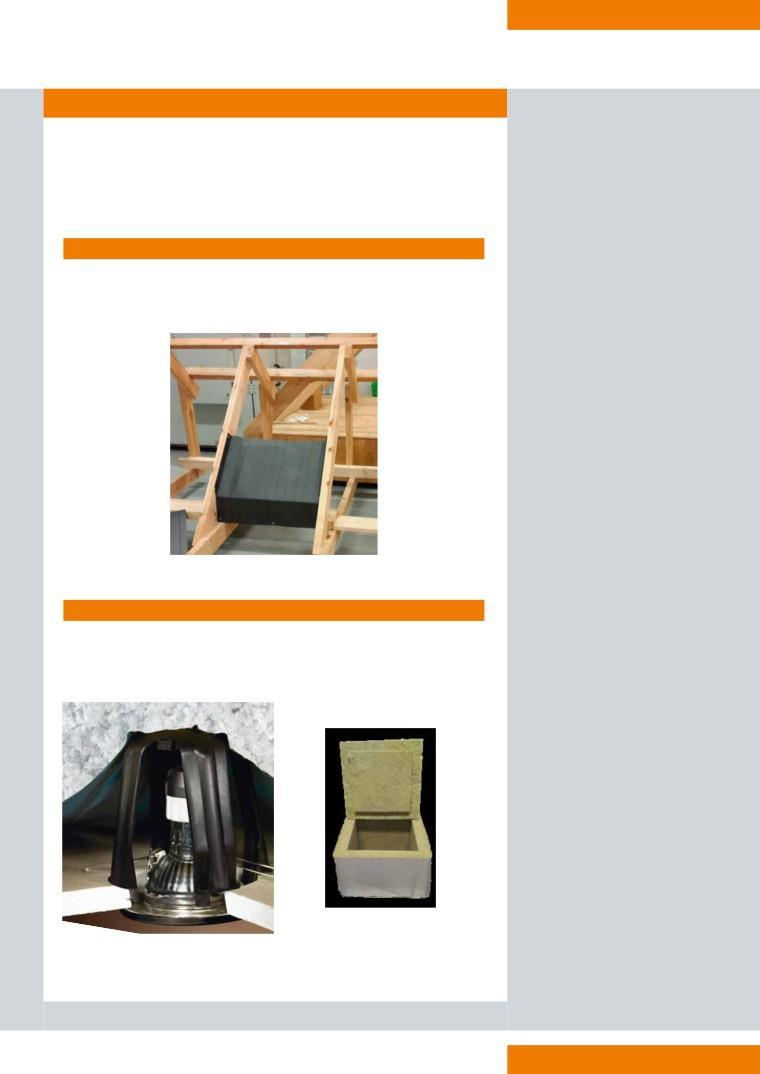

17 R-érték mérő A még könnyebb kivitelezés érdekében a Knauf Insulation a Supafil Loft használatakor javasolja az R-értéket mérő eszköz használatát, hogy a szükséges vastagság mindig azonnal ellenőrizhető legyen. Figyelmeztető jelzés elektromos berendezésekhez Egy nagyon hasznos jelzőpanel/címke, mellyel megjelölhetőek azok a területek, ahol extra óvatosságra van szükség. Egyéni védőfelszerelések A Knauf Insulation szívesen ad tanácsot arról, milyen egyéni védőfelszerelés felel meg a legjobban az Ön adott igényeinek. 17

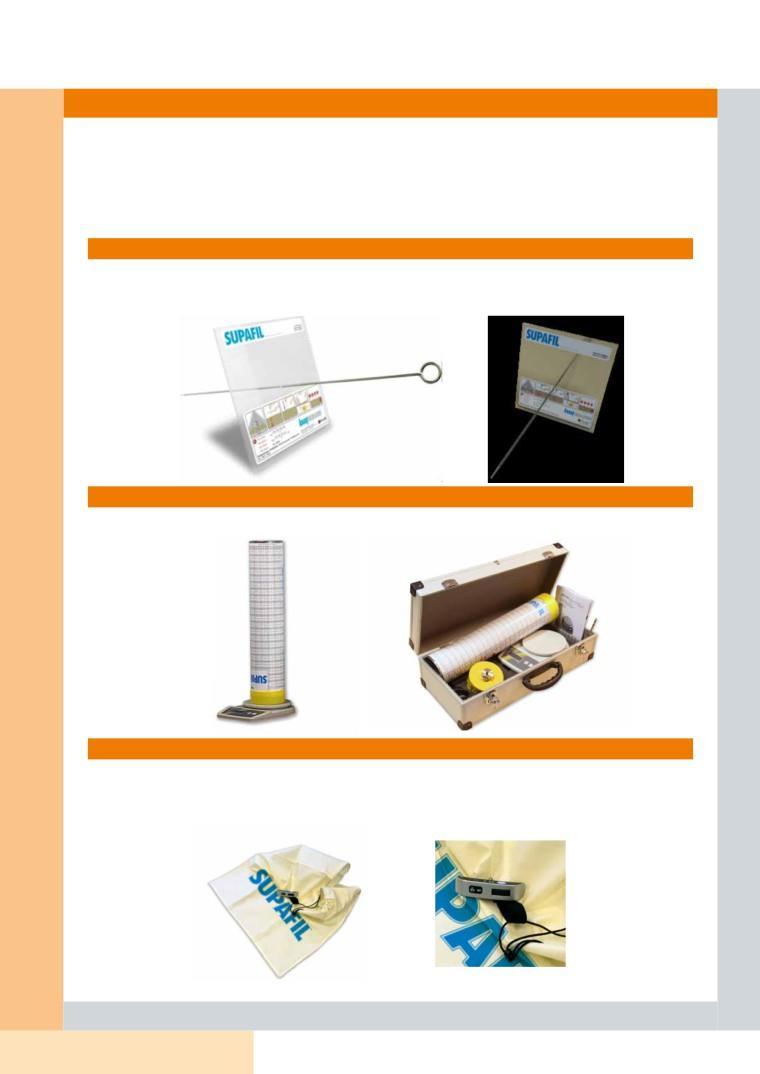

18 Supafil rendszer és megoldások Knauf Insulation kiegészítők és tartozékok a sűrűség ellenőrzéséhez és szabályozásához Supafil Pin & Plate Tű-lemez készlet A kifejezetten nyitott padlásterekben történő kivitelezésekhez kifejlesztett Supafil Pin & Plate tű-lemez készlettel a beépítési sűrűségre vonatkozó vizsgálatok megbízhatóan elvégezhetők - az EN és az EN szabványoknak megfelelően. Szükség szerint a készlet egy 200 x 200-as (80 g) teszt lemezt és egy 50 cm hosszú teszt rudat tartalmaz. Supafil sűrűség-ellenőrző készlet A Supafil sűrűség-ellenőrző készlet segítségével a kivitelezés minősége nagyon pontosan meghatározható. Supafil térfogatáram-mérő zsák és rugós mérleg A Supafil térfogatáram-mérő zsákkal a befújt ásványgyapot tényleges térfogatárama határozható meg, a befújási idővel és az anyagfelhasználással kapcsolatos számítások érdekében. Ez a módszer a térfogatáram ellenőrzésének egy egyszerű módja, amely segít a gép beállításainak ellenőrzésében és szabályozásában, hogy a Supafil Loft beépítése a befújási idő és a beépítési sűrűség szempontjából optimalizált legyen. 18

19 Knauf Insulation tartozékok a nyitott padlástéri alkalmazásokkal kapcsolatosan Szélterelő A szélterelők a szél által történő le-/elfújás elkerülésére használatosak, és ezáltal az optimális hőszigetelési teljesítményhez járulnak hozzá. Lámpavédő Védőterületet létrehozva megakadályozza a fújható ásványgyapot és a lámpák közvetlen érintkezését. Megfelel a helyi szabályoknak. Páratechnikai réteggel légmentes lezárást biztosít. 19
