1 MET XIX. Energia Műhely Jó projekt Biomassza hasznosítása az energetikában Fernezelyi Ferenc Kereskedelmi igazgató Veolia Energia Magyarország Zrt.

2 VEOLIA A VILÁGBAN Múlt és jövő 160 év tapasztalat Tevékenységi területek Erőforrások a világnak Eredmények 2015 Fenntarthatóság Körkörös gazdaság

3 160 év tapasztalat 160 év történelem A városok ivóvízzel történő ellátása az urbanizáció kihívásainak megfelelően. A szennyvíz-tisztítás, a hulladékkezelés és az energiaellátás fejlődése A környezetvédelmi szolgáltatások az ipari fellendülés támogatói A fenntartható fejlődés globális kérdéssé válik Igény új erőforrás gazdálkodási módszerekre ALAPÍTÁS Compagnie Générale des Eaux VÁLLALATCSOPORT átnevezése: Veolia Environnement AZ ÚJ VEOLIA Erőforrások a világnak 3

4 Tevékenységi területek Veolia a víz-, a hulladék- és az energiagazdálkodás terén alakít ki és alkalmaz különböző megoldásokat, így járul hozzá a városok és ipari létesítmények fenntartható fejlődéséhez. VÍZ A teljes vízkörforgás folyamat kezelése, az ivóvíz termelésétől és elosztásától a szennyvíz összegyűjtésén és kezelésén át újrahasznosításáig HULLADÉK Szilárd és folyékony, veszélyes és nem veszélyes hulladék kezelése Szakértelmünk kiterjed a teljes hulladék életciklusra, az összegyűjtéstől az újrahasznosításig (pl.: energiaként vagy anyagában való hasznosítás) ENERGIA Energiahatékonyság, hatékony energiagazdálkodás a távfűtési és hűtési rendszerek üzemeltetése és zöld energia termelés során, egyedülálló módon a fenntartható világért. 4

5 Eredmények 24,39 milliárd árbevétel munkavállaló 5 kontinensen VÍZ 100 millió ivóvízzel ellátott fogyasztó 61 millió szennyvízhálózatra kapcsolt ügyfél HULLADÉK 39 millió lakos számára biztosított szemétszállítási szolgáltatás 601 hulladék-feldolgozó üzem üzemeltetése ENERGIA 3,4 millió energiával ellátott lakás 54 millió MWh megtermelt energia vízmű üzemeltetése 42,9 millió tonna kezelt hulladék 779 üzemeltetett távfűtési és távhűtési rendszer Szennyvíztisztító üzem működtetése üzleti partner ellátott ipari telephely évi adatok 5

6 Fenntarthatóság KÖRKÖRÖS GAZDASÁG Fenntartható gazdálkodási modell Értékteremtés az erőforrások életciklusának minden fázisában Alapszolgáltatásokat kiegészítő tevékenységek, szinergiák A Veolia az erőforrások optimális felhasználásával a körkörös gazdaságban látja a fejlődés lehetőségeit Hulladék mennyiségének csökkentése Hatékonyság Versenyképesség növelése Innovatív megoldások A víz, a hulladék és az energia újrahasznosítása Másodlagos erőforrások előállítása 6

7 VEOLIA MAGYARORSZÁGON Több, mint 20 éve a piacon Víz Hulladék Energia

8 Több, mint 20 éve a piacon VÍZ ENERGIA Veolia Víz Zrt. 46,6 milliárd Ft, 1610 fő - Fővárosi Csatornázási Művek Zrt. - Szegedi Vízmű Zrt. - Érd és Térsége Víziközmű Kft. Veolia Energia Magyarország Zrt. 46,6 milliárd Ft, 755 fő - Pannon Hőerőmű Zrt. - Dorogi Erőmű Kft. - Kőbányahő Kft. - DBM Dél-Nyírségi Bioenergia Művek Zrt. Veolia Water Solutions& Technologies Zrt. 8,2 milliárd Ft, 65 fő HULLADÉK SADE-Magyarország Mélyépítő Kft. 8,3 milliárd Ft, 116 fő SARPI Dorog Kft. 3,3 milliárd Ft, 80 fő évi adatok 8

9 VEOLIA ENERGIA CSOPORT Cégtörténet Kulcsszámok 2015 Tevékenységi területek Erőművek - ESCO Referenciák Távhő Épületenergetika - Ipar

10 Főbb adatok Energia üzletág 28 EGÉSZSÉGÜGYI ÉS SZOCIÁLIS INTÉZMÉNY ELLÁTÁSA 46,6 MILLIÁRD FT ÁRBEVÉTEL 755 MUNKATÁRS TÁVFŰTÖTT LAKÁS 31 IPARI TELEPHELY ELLÁTÁSA 42 GÁZMOTOR ÜZEMELTETÉSE évi adatok

11 Energia üzletág történeti áttekintés VÁLLALAT ALAPÍTÁSA PRIVATIZÁCIÓ ELSŐ ESCO Szerződés megkötése a Pápai Kórházzal ELSŐ PRIVATIZÁLT TÁVHŐ ÉS ERŐMŰ DOROG ELSŐ GÁZMOTOROS KISERŐMŰ CEGLÉD ELSŐ ZÖLDMEZŐS ipari beruházás ELSŐ BIOMASSZA ERŐMŰ PÉCS 2007 ELSŐ IPARI ÜGYFÉL BONDUELLE 2012 KORMÁNNYAL KÖTÖTT STRATÉGIAI PARTNERSÉG 2013 ELSŐ ZÖLD TÁVHŐ KONCESSZIÓ TATA 2014 ELSŐ 100%-BAN ZÖLD KOGENERÁCIÓS ERŐMŰ PÉCS 2015 ELSŐ ERŐMŰ ÁTVÉTELE az E.ON-tól 2016 SZAKOLYI BIOMASSZA ERŐMŰ ÁTVÉTELE 11

12 Erőműveink DOROGI ERŐMŰ KFT., DOROG Vegyes tüzelésen (földgáz, biomassza, olaj és szén) alapuló hőtermelés két város (Esztergom és Dorog) lakásának hő és használati melegvíz ellátásához, valamint ipari gőztermelés Hőteljesítmény: 118 MW Villamos teljesítmény: 24,6 MW NYÍREGYHÁZI ERŐMŰ Földgáz alapú ipari gőz (pl.: Michelin) és villamosenergiatermelés, lakossági ügyfél és közületi fogyasztó hő és használati melegvíz ellátása Hőteljesítmény: 330 MW Villamos teljesítmény: 58 MW KŐBÁNYAHŐ KFT., BUDAPEST Földgáz alapú ipari gőz és villamosenergia-termelés (Richter) Fő berendezések: 2 db gázturbina 2 db hőhasznosító kazán 4 db gőzkazán Hőteljesítmény: 62,5 MW Villamos teljesítmény: 10 MW PANNONPOWER, PÉCS Közép-Európa legnagyobb biomassza tüzelésű erőművi blokkja 2013 óta 100% zöld távhő és villamosenergia-termelés Hőteljesítmény: 300 MW Villamos teljesítmény: 85 MW 35 MW szalmatüzelés alapú 50 MW faapríték tüzelés alapú DEBRECENI ERŐMŰ Földgáz alapú hő- és villamosenergia-termelés, lakossági ügyfél és közületi fogyasztó hő és használati melegvíz ellátása Hőteljesítmény: 430 MW Villamos teljesítmény: 102 MW DBM DÉL-NYÍRSÉGI BIOENERGIA MŰVEK ZRT., SZAKOLY Magyarország negyedik legnagyobb, tisztán biomasszából villamos energiát előállító erőműve 2009-ben átadott, első, zöldmezős beruházással létesített biomassza tüzelésű áramtermelő létesítmény Évente mintegy ezer tonna faaprítékot, és fűrészüzemi mellékterméket tüzel el Villamos teljesítmény: 19,8 MW 12

13 Pécsi Erőmű 50MWe + 35 MWe Az erőművet a környékbeli bányákból származó fekete szén eltüzelésére építették. Rekonstrukció: a 2x60 MWe és 2 x 35 MWe teljesítményű 4 erőműblokk összesen mintegy 190 MW villamos energia megtermelésére volt képes szénalapon. Tüzelőanyag-váltás a szigorodó EU-s környezetvédelmi előírások miatt: egy 50 MWe biomassza tüzelésű blokk és 2 x 35 MWe gáztüzelésű blokk jött létre. Az első biomassza tüzelésű blokk tapasztalataira alapozva egy 35 MWe szalmatüzelésű blokk épült. 1 3

14 Pécs 50 MWe: fásszárú biomassza blokk Közép-Kelet Európa legnagyobb biomassza-tüzelésű erőműve ben barnamezős beruházás keretében épült. Műszaki adatok: Buborékolós fluidágyas (BFB) kazántechnológia Kazángyártó: KVAERNER POWER (Valmet) 98 bar, 540 C 185 t/h (max. 200 t/h) 49,9 MW teljesítmény Éves villamos áram értékesítés: 320 GWh Éves hő értékesítés: 400 TJ Tüzelőanyag igény: 430,000 t/év 14

15 Műszaki kihívások Ágyhomok összesülése Tipikus probléma: mezőgazdasági tüzelőanyag keverés 15

16 Műszaki kihívások Koromfúvó lándzsák sérülése Tipikus probléma: lándzsatörés, eldeformálódás magas hőmérsékleten 16

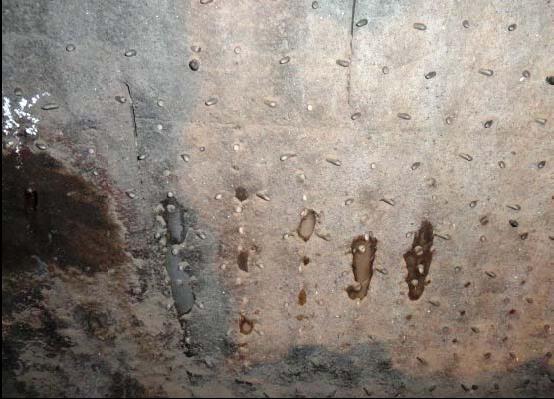

17 Műszaki kihívások Beton szerkezetek alatti forrcsövek károsodása és problémái: A vizsgálati eredményekből arra lehet következtetni, hogy a forrcsövek meghibásodása elsősorban a védőbeton kopása által szabadon maradó betontartó tüskék hősokknak való kitettsége miatt következett be (és nem pedig közvetlenül a csövek kopása miatt). 17

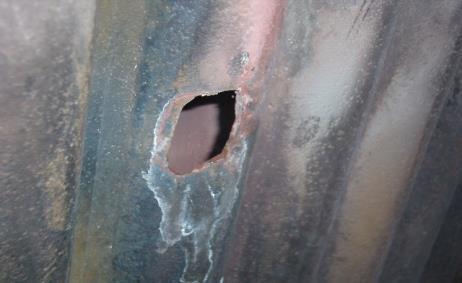

18 Műszaki kihívások Forrcsövek ablakos törése: Ezt a csövek hosszú távú hőterhelése (túlmelegedés) okozta, amelynek eredményeként a nyersanyag szilárdsága kritikus módon meggyengül és a forrcsövekből nagyobb darabok törnek ki. Ez a hiba általában > üzemóra után következik be. A problémát a válaszfalak cseréjével és a tűztérben lévő forrcsövek részleges cseréjével kezeltük. 18

19 Műszaki kihívások A tüzelőanyag minőség változásának hatásai: A kazán fűtőfelületein lerakódások képződtek (eltávolításuk még bar nyomású vízzel is igen nehéz). 19

20 Pécs 35 MWe: lágyszárú blokk Rostélytüzelésű kazán Kazángyártó: DP (Dánia) nemzetközi referenciákkal 137 t/h 98 bar, 540 C Tüzelőanyag igény: t/év Tüzelőanyag összetétel: 100%-ban bálázható mezőgazdasági melléktermék: szalma, kukoricaszár Teljesítmény: 35 MWe, 72 MWth Éves hőértékesítés: TJ Éves villamosenergia-értékesítés: GWh 20

21 A szalmatüzelés rostélytechnológiája Turbogépcsoport Tüzelőanyag ellátó rendszer: 4 párhuzamos szalma feladó vonal 4-huzamú rostélytüzelésű kazán Füstgáz-tisztító rendszer 21

22 Üzemeltetési tapasztalatok Kazánrostély A kazánrostély falvastagságának változása az elmúlt 3 évben 2013: 6,0 mm 2014: 5,6 mm 2015: 5,1 mm 2016: 5,1 mm Elhajlott rostélylemez jelentősen horpadt cső A rezgőrostély szerkezet rugóinak törése: 22

23 Üzemeltetési tapasztalatok A IV. sz. túlhevítő falvastagságának változása az elmúlt 3 évben: 2013: 5,5 mm >540 C 2014: 5,1 mm 2015: 4,6 mm 2016: 3,0 4,0 mm kráteres felület anyagfogyás a csöveken 23

24 Üzemeltetési tapasztalatok A kazán salakosodással és lerakódással érintett területei kazándob SH 3 ECO földgáz gyújtóégő SH 4 Füstgáz hűtő tüzelőanyag beadagolás rezgőrostély salakteknő füstgáz kilépés 24

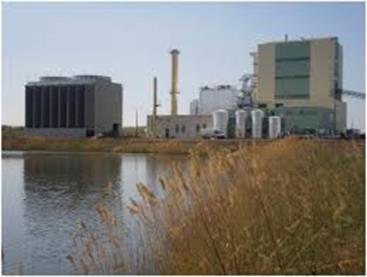

25 Szakolyi Erőmű 20 MWe Szakoly Pécs SZAKOLYI BIOMASSZA ERŐMŰ Zöldmezős beruházással létesített biomassza tüzelésű erőmű Debrecen és Nyíregyháza közelében. 130 GWhe energia 43 TJ hő (opcionális) 150 kt/év faapríték Személyzet: 55 fő Vill. hatásfok: 29,5% 2009-ben átadott 1x20 MWe teljesítményű biomassza erőmű.

26 Elhelyezkedés 26

27 Zöldmezős erőmű 27

28 Biomassza logisztika 28

29 Biomassza ellátási lánc Biomassza ellátási lánc 1. Beszerzés (különböző ágazatok) 2. Előkészítés (szárítás, darálás, fém eltávolítása, rostálás, stb.) 3. Energia termelés (fűtés / villamos áram) - szállítás,tárolás, szolgáltatás, tüzelés - füstgáz kezelés, hamu kihordás 4. Hő elosztás (ipari gőz, melegvíz, központi fűtési rendszerek, hővisszanyerés) 29

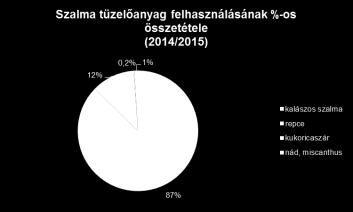

30 Veolia biomassza felhasználás A Veolia a következő 4 fő biomasszareferenciacsoportot használja: 1) Erdészeti biomassza: erdészeti hulladék, fatönk, fafeldolgozási melléktermékek, pellet vagy erdészeti termékek. 2) Ültetvényi biomassza: ipari kókuszfa, pálmafa, bambusz, stb. 3) Mezőgazdasági és agrárélelmiszeripari biomassza: mezőgazdasági termények: lágyszárúak (miscanthus, phalaris brachystasis, stb.), mezőgazdasági melléktermékek (rizsszalma, gabonaszár, stb.); agrár-élelmiszeripari melléktermékek (dióhéj, olajbogyómag, stb.) 4) Fafeldolgozásból származó biomassza: fa csomagolóanyag, tereprendezési hulladék, parkettaléc stb. Fűrészpor Rizsszalma Használt raklapok Erdészeti hulladék Energianád Tereprendezési hulladék 30

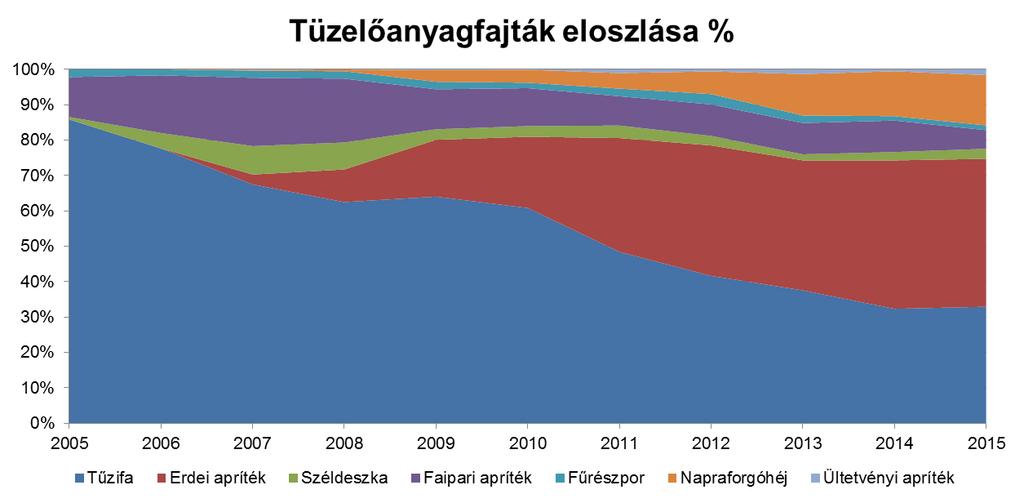

31 Pécs PANNONPOWER Biomassza diverzifikáció Az erdei fa hasznosíthatósága 69 m 3 TÜZELÉSRE ALKALMAS 31

32 Pécs PANNONPOWER Áttérés 100 % széntüzelésről 100 % biomassza felhasználásra Közép-Európa legnagyobb biomassza tüzelésű erőművi blokkja 2014 óta 100% zöld távhő és villamos energiatermelés Hőteljesítmény: 300 MW Villamos teljesítmény: 85 MW 35 MW szalmatüzelés alapú 50 MW faapríték tüzelés alapú 32

33 Pécs PANNONPOWER Fa jellegű tüzelőanyag 33

34 Biomassza hasznosítás SWOT elemzés ERŐSSÉGEK: Magas társadalmi elfogadottság Nagyszerű környezeti adottságok Támogatott, elfogadott, kiforrott, technológia Szabályozhatóság Villamos áram átvételi rendszer, KÁT, METÁR LEHETŐSÉGEK: Biomassza tüzelőanyag diverzifikáció: pl. zöldhulladék Ipari hő fogyasztók megszólítása, a hő piac növelése Hatásfok növelés (pl. hővisszanyeréssel, hulladékhő hasznosítással) GYENGESÉGEK: Távhőrendszerek árszabályozása nem tesz lehetővé piaci finanszírozású tisztán hő alapú projekteket Jelenleg csak támogatott villamos áram ár mellett megtérülő Drága technológia VESZÉLYEK: Biomassza árának infláció feletti növekedése Alacsony szabadpiaci villamos áram ár Gáz és szén árának zuhanása Metár rendszer csak részleges ismerete 34
