1 CENTRIGAS Technológia PRÄSENTATIONSVERANSTALTUNG 16.OKTOBER 2012 Haus der Deutsch-Ungarischen Wirtschaft Budapest, Lövőház u. 30. Centrigas Technológia prezentáció BINOWA GmbH

2 BINOWA GMBH bemutató BINOWA GmbH Weischütz, Weinstraße 22 BINOWA önálló Kft privát tulajdonosi szerkezettel 1991-ben alakult. BINOWA a nemzetközi technológiai vonalon aktív, specializálva magát biogáz- és szennyvízüzemek tervezésére kivitelezésére. Kulcsrakész üzemek telepítése: - tervezés,- építés,- készreszerelés,- üzembehelyezés, - közös üzem, -szerviz Az irányítástechnikai-software, saját fejlesztés. Biológiai bázis a telephelyen: önálló labor, fejlesztői, mobil biogázüzem. Referenciák: Németország, Svédország, Lettország, Lengyelország, Oroszország, Kina, Taiföld, Nikaragua, Brazilia. 20 országban, több mint 150 technológiai üzem fejlesztése.

Kulcsrakész üzemek telepítése: - tervezés,- építés,- készreszerelés,- üzembehelyezés, - közös üzem, -szerviz Az irányítástechnikai-software, saját fejlesztés.

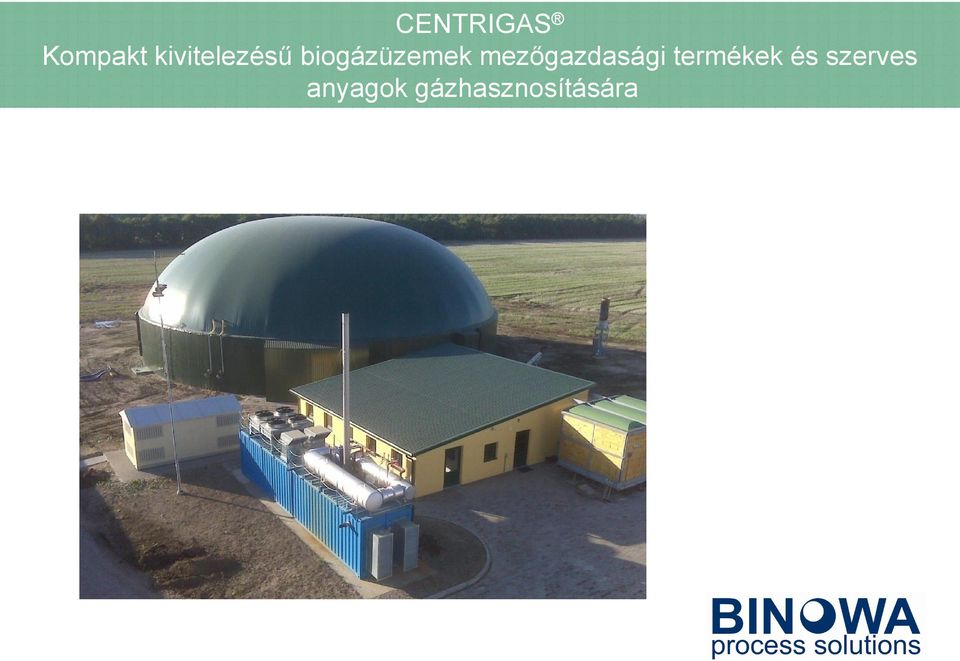

3 CENTRIGAS Kompakt kivitelezésű biogázüzemek mezőgazdasági termékek és szerves anyagok gázhasznosítására

4 20 év szennyviztisztitói múlt - CENTRIGAS A második generáció! CENTRIGAS = CENTRI-építési mód Biológusok és mérnökök fejlesztésével: 3 lépcsős biogáz technológia Integrált építési mód, energiatakarékosság Elősavazás és metánképzés külön térben: Magasabb inputflexibilitás, stabilabb biológia Alacsonyabb üzemeltetési- és szervizköltségek Elősavazó tisztítható: technológiai biztonság, fermentort nem kell leengedni Szubsztrátum keverés mechanikus keverők nélkül: alacsonyabb önfogyasztás, nincs lerakódás

energiatakarékosság Elősavazás és metánképzés külön térben: Magasabb inputflexibilitás, stabilabb biológia Alacsonyabb

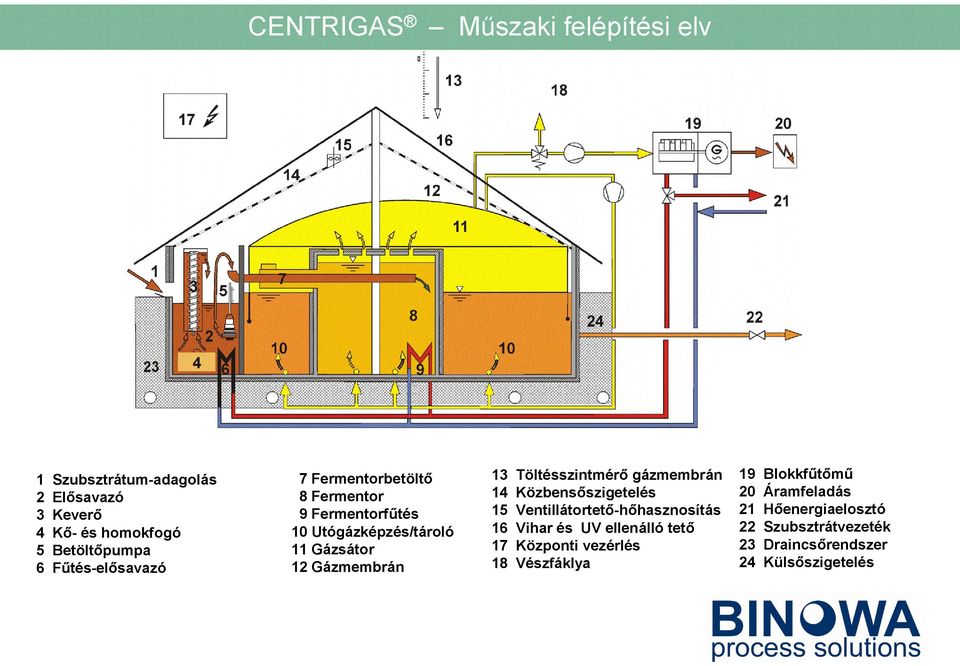

5 CENTRIGAS Műszaki felépítési elv 1 Szubsztrátum-adagolás 2 Elősavazó 3 Keverő 4 Kő- és homokfogó 5 Betöltőpumpa 6 Fűtés-elősavazó 7 Fermentorbetöltő 8 Fermentor 9 Fermentorfűtés 10 Utógázképzés/tároló 11 Gázsátor 12 Gázmembrán 13 Töltésszintmérő gázmembrán 14 Közbensőszigetelés 15 Ventillátortető-hőhasznosítás 16 Vihar és UV ellenálló tető 17 Központi vezérlés 18 Vészfáklya 19 Blokkfűtőmű 20 Áramfeladás 21 Hőenergiaelosztó 22 Szubsztrátvezeték 23 Draincsőrendszer 24 Külsőszigetelés

Töltésszintmérő gázmembrán 14 Közbensőszigetelés 15 Ventillátortető-hőhasznosítás 16 Vihar és UV ellenálló tető 17

6 Szennyviztisztítóban integrált fermentor SKJÖLGAS Processzvízből biógáz Aerob technológia ~ 100év 96%, Anaerob ~ 18 év 6-8% fejlesztési fok. 1 Zulauf 2 Wärmetauscher 3 Heizung 4 Vorversäuerung 5 Methanisierung (Hochlast) 6 Zwischenklärung 7 Gasspeicher 8 Methanisierung (Schwachlast) 9 Nachklärer (Lamellenabscheider) 10 Ablauf 11 Umwälzsystem 12 Sicherheitsventil 13 Niveauanzeige 14 Gasfackel (drucklos) 15 Block-Heiz-Kraft-Werk 16 Energienutzung (elektrisch + thermisch) 17 Überschußschlammentnahme 18 Geruchabsaugung 19 Biofilter

1 Zulauf 2 Wärmetauscher 3 Heizung 4 Vorversäuerung 5 Methanisierung (Hochlast) 6 Zwischenklärung 7 Gasspeicher 8 Methanisierung

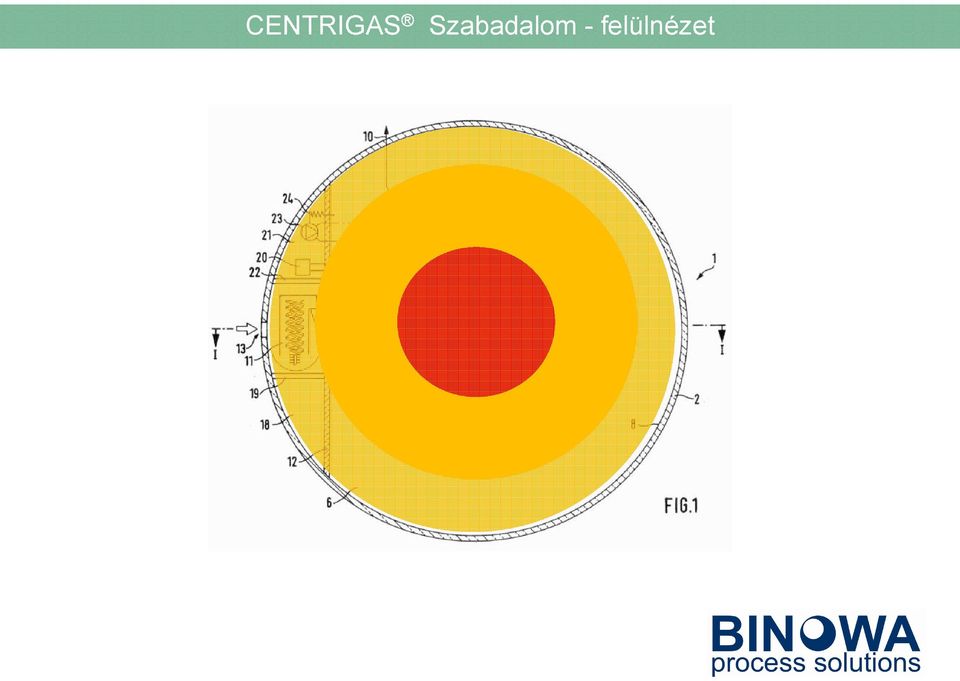

7 CENTRIGAS Szabadalom - felülnézet

8 CENTRIGAS Szabadalom - felülnézet

9 CENTRIGAS Elösavazás és metánképzés külön térben Ideális biológiai feltételek az elősavazóban és a fermentorban Elősavazás Metánképzés Fermentáció Optimális Hőmérséklet: 25 C 37 C mezofil ph-érték: 4,5-7,0 6,8-8,2 C/N-arány:

Elősavazás Metánképzés Fermentáció Optimális Hőmérséklet:

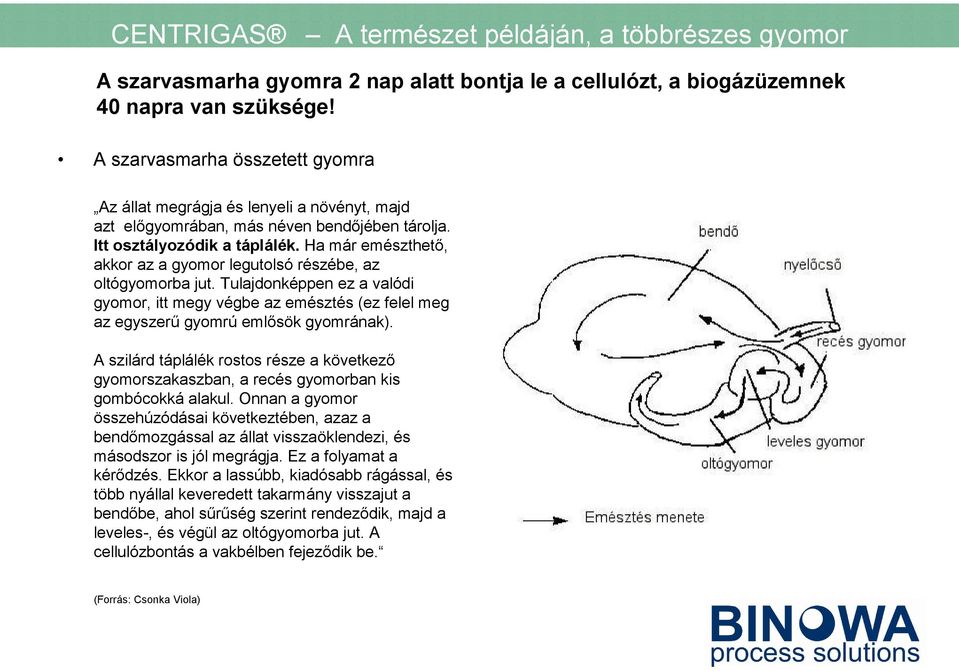

10 CENTRIGAS A természet példáján, a többrészes gyomor A szarvasmarha gyomra 2 nap alatt bontja le a cellulózt, a biogázüzemnek 40 napra van szüksége! A szarvasmarha összetett gyomra Az állat megrágja és lenyeli a növényt, majd azt előgyomrában, más néven bendőjében tárolja. Itt osztályozódik a táplálék. Ha már emészthető, akkor az a gyomor legutolsó részébe, az oltógyomorba jut. Tulajdonképpen ez a valódi gyomor, itt megy végbe az emésztés (ez felel meg az egyszerű gyomrú emlősök gyomrának). A szilárd táplálék rostos része a következő gyomorszakaszban, a recés gyomorban kis gombócokká alakul. Onnan a gyomor összehúzódásai következtében, azaz a bendőmozgással az állat visszaöklendezi, és másodszor is jól megrágja. Ez a folyamat a kérődzés. Ekkor a lassúbb, kiadósabb rágással, és több nyállal keveredett takarmány visszajut a bendőbe, ahol sűrűség szerint rendeződik, majd a leveles-, és végül az oltógyomorba jut. A cellulózbontás a vakbélben fejeződik be. (Forrás: Csonka Viola)

Ha már emészthető, akkor az a gyomor legutolsó részébe, az oltógyomorba jut. Tulajdonképpen ez a valódi gyomor, itt megy végbe az emésztés (ez felel meg az egyszerű gyomrú emlősök gyomrának).

11 CENTRIGAS 250 kwel komplett biogázüzem

12 CENTRIGAS Technológiai egységek 1. Adagoló,-aprító,-keverő egység 2. Szubsztrátvezeték 3. Macerátor-aprító 4. Elősavazó tartály

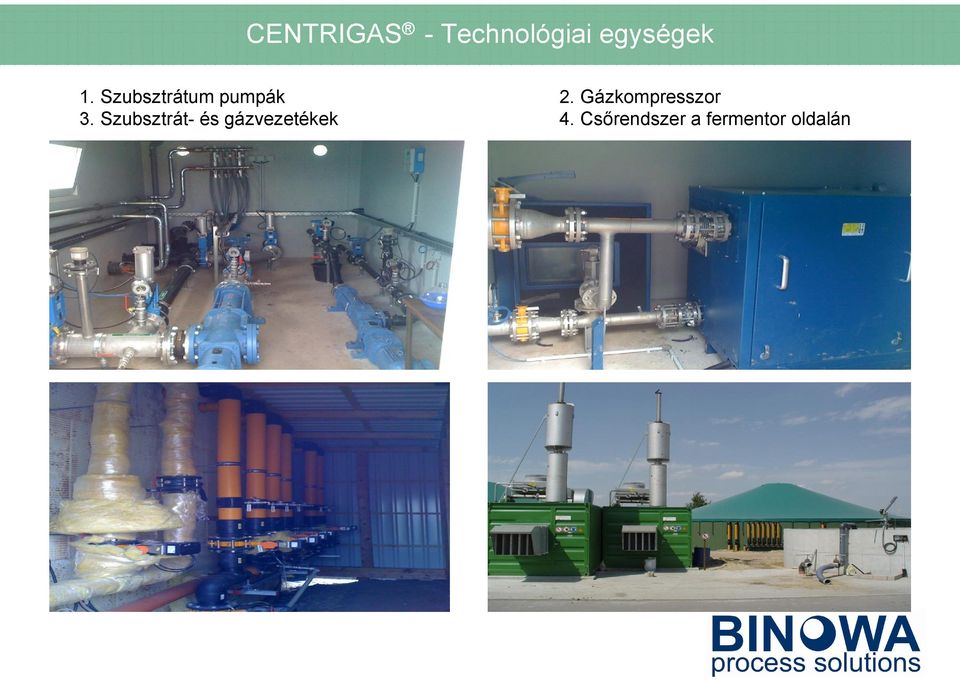

13 CENTRIGAS - Technológiai egységek 1. Szubsztrátum pumpák 2. Gázkompresszor 3. Szubsztrát- és gázvezetékek 4. Csőrendszer a fermentor oldalán

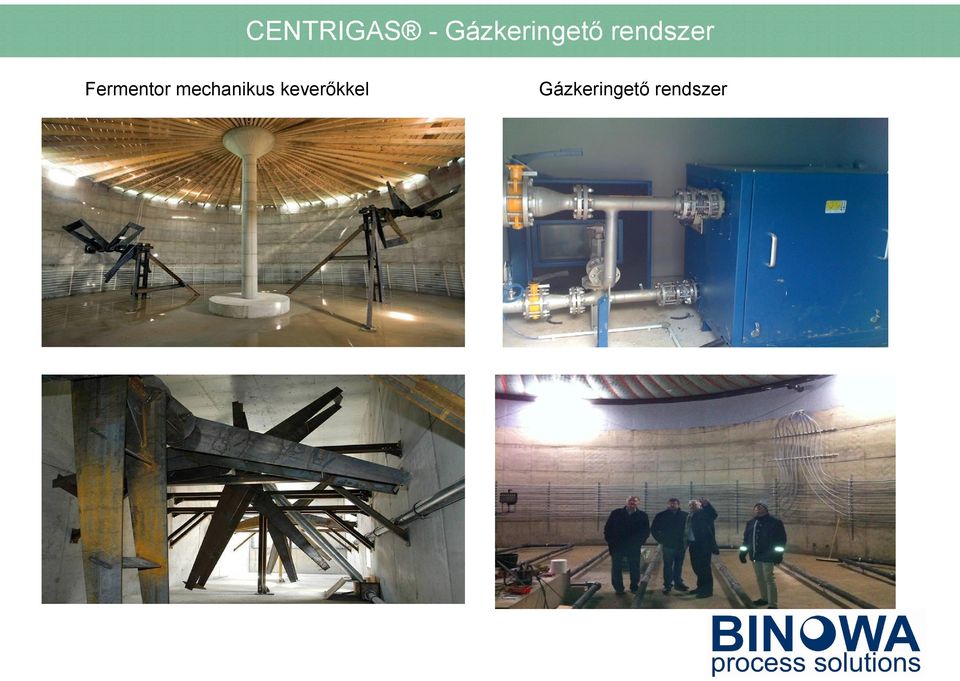

14 CENTRIGAS - Gázkeringető rendszer Fermentor mechanikus keverőkkel Gázkeringető rendszer

15 CENTRIGAS Technológiai jellemzők Centrigas Háromlépcsős biotechnológia: hidrolízis / elősavazás és metánképzés külön térben Eredmény Stabil biológia, < 4%-kal magasabb CH4 tartalmú biogáztermelés, nagyfokú flexibilitás változó inputanyagokra Az elősavazó tisztítása a térben való elválasztás miatt nem zavarja a fermentor biológiát Centrigas Hatékony szubsztrátum keverés gázkeringetéssel, mechanikus keverők nélkül Eredmény Alacsonyabb önfogyasztás, üzemeltetési-, ill. karbantartási költségek A lerakodásmentes keverés révén a fermentor leengedése, tisztítása nem szükséges Lényegesen magasabb az üzemórák száma, magasabb árambevétel Centrigas Kompakt építési mód: Minden egy fedél alatt! Eredmény Alacsonyabb hőigény, kisebb területigény és egyszerűbb kivitelezés

gázkeringetéssel, mechanikus keverők nélkül Eredmény Alacsonyabb önfogyasztás, üzemeltetési-, ill.

16 Referenciák CENTRIGAS BGÜ HELLINGSBO, Svédország Leírás: Kis mezőgazdasági üzem Input baromfitrágya Üzembe helyezés:1997. december Elektromos telj.: kw (bővítés alatt 100 kw) Fermentor nagyság: 120 m 3 (bővítés után 240 m 3 ) Alapanyag: 1t/nap Tyúktrágya ca. 40% szárazanyag tartalom (bővítés után : 2 t/nap fűszenázs)

: 40 50 kw (bővítés alatt 100 kw) Fermentor nagyság: 120 m 3 (bővítés után 240 m

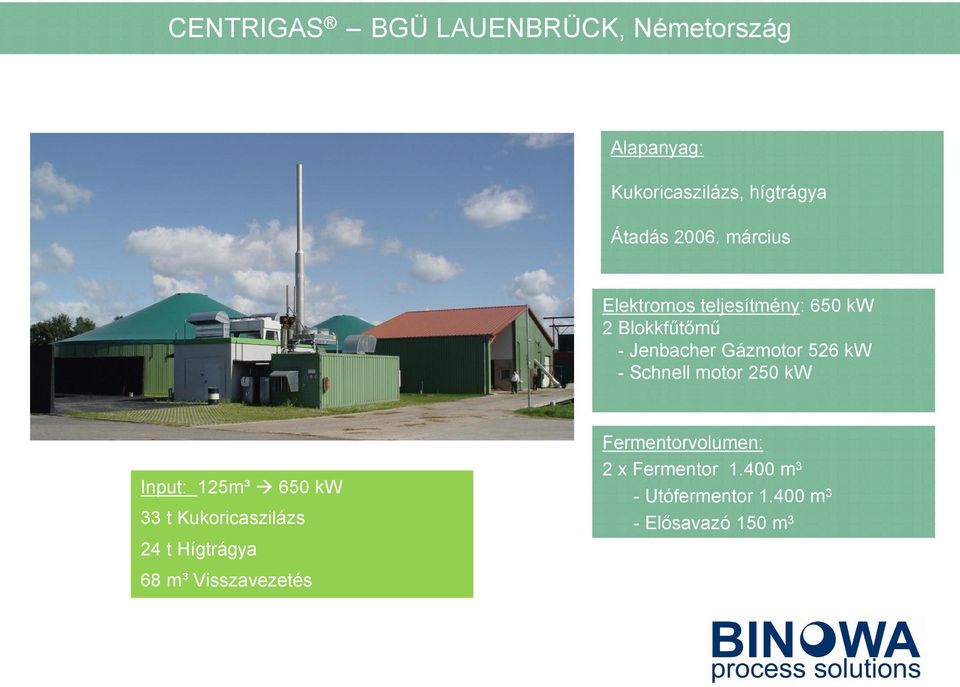

17 CENTRIGAS BGÜ LAUENBRÜCK, Németország Alapanyag: Kukoricaszilázs, hígtrágya Átadás március Elektromos teljesítmény: 650 kw 2 Blokkfűtőmű - Jenbacher Gázmotor 526 kw - Schnell motor 250 kw Input: 125m³ à 650 kw 33 t Kukoricaszilázs 24 t Hígtrágya Fermentorvolumen: 2 x Fermentor m 3 - Utófermentor m 3 - Elősavazó 150 m 3 68 m³ Visszavezetés

Schnell motor 250 kw Input: 125m³ à 650 kw 33 t Kukoricaszilázs 24 t Hígtrágya

18 CENTRIGAS BGÜ NEUWEIDENBACH, Németország Leírás: - Szubsztrátum előkészítése Input: - Kukorica, GPS saját termesztésből - Tyúktrágya és egyéb anyagok kűlső beszállításból Üzembehelyezés: március Elektromos teljesítmény: 500 kw 2 Gázmotor Schnell 256 kw Alapanyag: 100 m³ à 500 kw 12 t Kukoricaszilázs 7 t Zab 3 t Baromfitrágya 1 t Mustárnövény 77 m³ Visszavezetés Fermentor nagyság: 2 Fermentor 1400 m³ - Utófermentor 1400 m³ - Elősavazó 150 m³

március Elektromos teljesítmény: 500 kw 2 Gázmotor Schnell 256 kw Alapanyag: 100 m³ à 500 kw 12 t

19 CENTRIGAS BGÜ LIGO, Lettország Leírás 1.Centrigas-üzem Lettországban Üzembehelyezés: június Elektromos teljesítmény: 530 kw 1 Gázmotor 600 kw Típus : Pro2 Alapanyag: 29 t/nap kukoricaszilázs Fermentor nagyság: 1 Fermentor 2500 m³ - Utófermentor 2400 m³ - Elősavazó 200 m³

június Elektromos teljesítmény: 530 kw 1 Gázmotor 600 kw Típus : Pro2

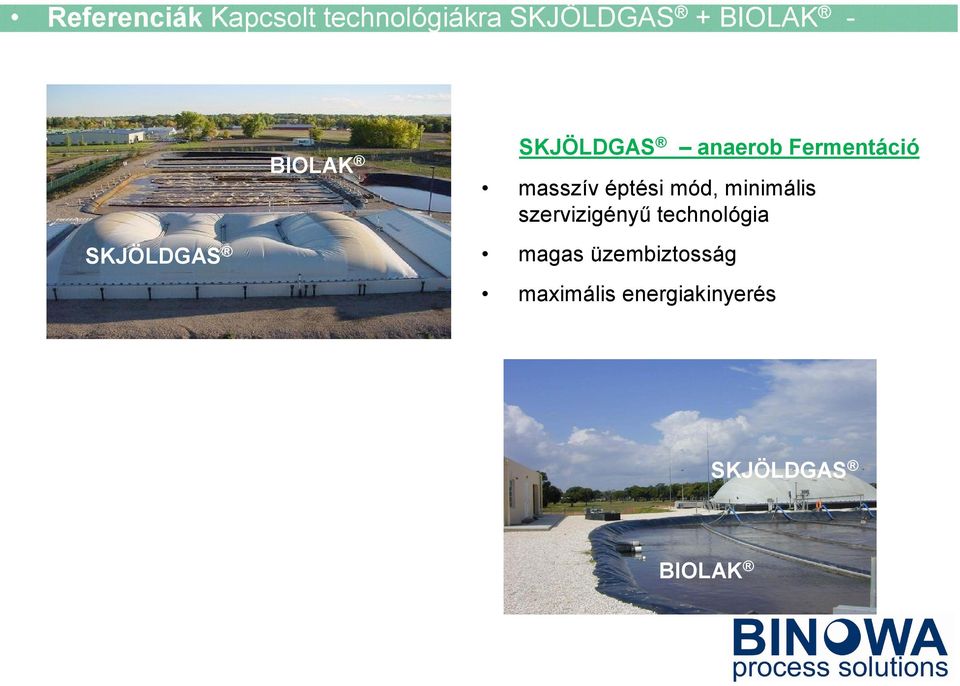

20 Referenciák Kapcsolt technológiákra SKJÖLDGAS + BIOLAK - SKJÖLDGAS BIOLAK SKJÖLDGAS anaerob Fermentáció masszív éptési mód, minimális szervizigényű technológia magas üzembiztosság maximális energiakinyerés SKJÖLDGAS BIOLAK SKJÖLDGAS

éptési mód, minimális szervizigényű technológia magas

21 ANAEROB/AEROB Kapcsolt szennyvíztisztító BELIZE BREWERING CO LTD, BELIZE Szennyvizmeny.: m 3 /d (Sörgyár, Tejüzem, Üdítőitalgyár) Kapacitás: Anaerobe Stufe: kg CSB/d; Aerobe Stufe: 270 kg BSB 5 /d

22 ANAEROB/AEROB Kapcsolt szennyvíztisztító TONA, NICARAGUA Szennyvízmenny.: m 3 /d (Sörgyár/Brauerei) Kapacitás: Anaerobe Stufe: kg CSB/d; Aerobe Stufe: 337 kg BSB 5 /d

23 Biogázüzem szeszmoslék alapanyagon 3.400kW Skjödgasanlage William Grant Girvan Schottland

24 CENTRIGAS A második biogáz generáció CENTRIGAS a BINOWA biológus- és mérnöki gárdájának innovativ megoldásaival továbbfejlesztett és szabadalmazott, biogáztechnológia! 20 országban, több mint 150 működő biogáz üzem. Köszönöm figyelmüket! Kapitány Géza BINOWA GmbH kapitany@gts4energy.com Tel:
