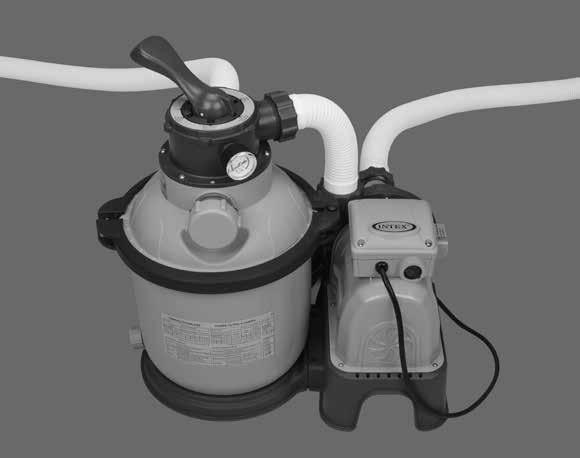

1 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 FELHASZNÁLÓI KÉZIKÖNYV Magyar FONTOS BIZTONSÁGI UTASÍTÁSOK Olvassa el ezt az útmutatót, mielőtt megkezdené a termék összeszerelését, és kövesse pontosan az útmutatót. ŐRIZZE meg későbbi felhasználás céljából. Homokszűrő berendezés Modell: SF90220T 4 m V~, 50 Hz, 190 W Hmax 3,0 m (legnagyobb szállítási magasság), Hmin 0,19 m (legkisebb szállítási magasság), IPX4 Max. vízhőmérséklet 35 C Szimbolikus fénykép Nagyszerű ez a medence, nem igaz? Ha kedve támadna kipróbálni más Intex-termékeket is, mint pl. medencetartozékainkat vagy légágyainkat, a játékokat vagy csónakokat..., akkor egyszerűen látogasson el honlapunkra a Termékeink szakkereskedésekben is kaphatók. A folyamatos termékfejlesztés érdekében az INTEX fenntartja magának az adatok, képek vagy frissítések (termékspecifikációk) előzetes bejelentés nélküli módosításának jogát! 2016 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd. - Intex Recreation Corp. All rights reserved/tous droits réservés/todos los derechos reservados/minden jog fenntartva. Printed in China/Imprimé en Chine/Impreso en China/Nyomtatva Kínában. Trademarks used in some countries of the world under license from/ Marques utilisées dans certains pays sous licence de/ Marcas registradas utilizadas en algunos países del mundo bajo licencia de/az áruvédjegyek a világ néhány országában a következő cég licencével használatosak:/intex Marketing Ltd. to/à/a/ Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA Distributed in the European Union by/distribué dans l Union Européenne par/distribuido en la unión Europea por/értékesítés az Európai Unióban/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal The Netherlands

2 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 TARTALOMJEGYZÉK Figyelmeztetés... 3 Alkatrész referencia Összeszerelési útmutató Termékspecifikációk... 8 Üzemeltetési útmutatók Intex-medence üzemidő-táblázat Nem Intex-gyártmányú medencék üzemidő-táblázata Karbantartás Tartós tárolás Hibaelhárítási útmutató Gyakran fellépő problémák a medencében Általános biztonsági útmutatások Korlátozott garancia A HIBAÁRAM-VÉDŐBERENDEZÉS HASZNÁLATI ÚTMUTATÓJA Kössön be hibaáram-védőkapcsolót az áramkörbe. Nyomja meg a RESET gombot a hibaáram-védőkapcsolón. A kijelzőelemnek ON állapotot kell jeleznie. Nyomja le a T gombot a hibaáram-védőkapcsolón. A kijelzőelemnek OFF állapotot kell jeleznie. Használat előtt nyomja le a RESET gombot. Ha a teszt sikertelenül zárul, akkor a készüléket nem szabad üzembe helyezni. Keressen szakképzett villanyszerelőt a hiba elhárításához. RESET RESET RESET RESET TEST VISSZAÁLLÍTÁS TEST TEST TEST TESZT 2. oldal

3 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 FONTOS BIZTONSÁGI ELŐÍRÁSOK Olvassa el és tartsa be az összes utasítást, mielőtt a terméket üzembe venné! AZ ÖSSZES UTASÍTÁST EL KELL OLVASNI ÉS BE KELL TARTANI FIGYELMEZTETÉS Ügyeljen a gyermekekre és a fogyatékkal élőkre. A gyermekeket tartsa távol a szivattyútól és valamennyi villamos kábeltől. Gyermekeknek nem szabad játszaniuk a készülékkel. A tisztítást és a felhasználói karbantartást felügyelet nélkül gyermekeknek nem szabad végezniük. Ezt a készüléket 8 év feletti gyermekek és olyan személyek, akik csökkent testi, érzékelési vagy szellemi képességekkel rendelkeznek vagy tapasztalat- és ismerethiányosak, csak akkor kezelhetik, ha megtanították őket a készülék biztonságos használatára, és az ezzel kapcsolatos veszélyeket ismerik. A fel- és leszerelést csak felnőttek végezhetik. A tisztítást és karbantartást olyan felnőttnek (18 év felett) kell elvégeznie, aki ismeri az elektromos áramütéssel járó kockázatokat. Áramütés veszélye áll fenn. A szűrőszivattyút csak olyan földelt aljzathoz csatlakoztassa, amelyiknek a védelmét egy max. 30 ma áramerősségre méretezett hibaáram-védőrelé (RCD) biztosítja. Ha nem tudná megállapítani, hogy az aljzat megfelelően védett-e, akkor forduljon villanyszerelőhöz. A villanyszerelővel max. 30 ma-es hibaáram-védőberendezést szereltessen be. A készüléket esős napokon, valamint hosszabb ideig tartó felügyelet nélküli tároláskor (pl. szabadság) mindig húzza ki a csatlakozóaljzatból. Mielőtt a szivattyút tisztítaná, eltávolítaná, karbantartaná vagy más célokra használná, a villamos csatlakozót ki kell húzni. A villamos csatlakozásnak hozzáférhetőnek kell lennie a termék beszerelése után is. Az áramkábelt nem szabad elásni. Az áramkábelt úgy kell elhelyezni, hogy azt fűnyíró, sövényvágó olló vagy hasonló ne sérthesse meg. Ha a készülék csatlakozókábele sérült, azt szakképzett villanyszerelőnek kell kicserélnie. Az áramütés kockázatának csökkentése érdekében ne használjon hosszabbítókábelt, időzítőt stb. az egységnek az áramellátáshoz való csatlakoztatásához. Gondoskodjon arról, hogy a megfelelő helyen egy csatlakozóaljzat álljon rendelkezésre. A készüléket ne helyezze üzembe, ill. húzza ki a csatlakozót a csatlakozóaljzatból, ha a vízben áll, vagy ha nedves a keze. A terméket legalább 3,5 m távolságban állítsa fel a medencétől. A készülék csatlakozója legyen legalább 4 m távolságban a medencétől és legalább 1,2 m magasságban. Ezt a terméket olyan távolságban helyezze el a medencétől, hogy gyermekek ne tudjanak a felmászni a szivattyúra ahhoz, hogy a medencébe jussanak. Ne használják a készüléket, ha az úszómedencében emberek tartózkodnak. Ez a termék csak egy felépíthető medencével kapcsolatban használható. Ne használja a terméket beépített medencénél. A raktározható medence teljesen szétszerelhető, így télen tárolni lehet, nyáron pedig újra össze lehet azt szerelni. A baleseti kockázat csökkentése érdekében soha ne lépjen a medencébe, ha a szívóberendezés laza, eltörött, megtört, elszakadt, sérült vagy hiányzik. A kilazult, eltört, megtört, elszakadt, sérült vagy hiányzó szívóberendezéseket haladéktalanul cserélje ki. Soha ne játsszon vagy ússzon a szívóberendezés közelében. Az bekaphatja a testét vagy a haját, ami maradandó sérülést vagy fulladást okozhat. A berendezés károsodásának és a sérülések kockázatának csökkentése érdekében mindig állítsa le a szivattyút, mielőtt a szűrőszelep helyzetét megváltoztatná. A terméket soha ne üzemeltesse a megengedettnél nagyobb nyomáson (a maximális nyomásérték a szűrőtartályon látható). Veszélyes nyomás. A szűrőtartály fedelének nem megfelelő vagy szakszerűtlen elhelyezése azt eredményezheti, hogy a nyomás hatására a fedél a magasba szökik, aminek súlyos, akár halálos sérülések vagy anyagi károk lehetnek a következményei. Ezt a terméket csak a kézikönyvben leírt célokra szabad használni. HA NEM TARTJA BE EZEN FIGYELMEZTETÉSEKET, AKKOR AZ TÁRGYI KÁROKAT, ÁRAMÜTÉST, MÁS SÚLYOS, AKÁR HALÁLOS SÉRÜLÉSEKET VONHAT MAGA UTÁN. Ezek a termék-figyelmeztetések, utasítások és biztonsági szabályok sok, de messzemenően nem az összes lehetséges kockázatot és veszélyt tartalmazzák. Kérjük, legyenek figyelmesek és helyesen ítéljék meg a fürdéskor lehetséges veszélyeket. 3. oldal

4 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 ALKATRÉSZ-REFERENCIÁK Mielőtt megkezdené a termék összeszerelését, szánjon egy kis időt a tartalom átvizsgálására és az alkatrészek megismerésére * * * * * " * ": Opcionális. MEGJEGYZÉS: A rajzok csak illusztrációs célokat szolgálnak. Azok eltérhetnek a tényleges terméktől. 4. oldal

5 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 ALKATRÉSZ-REFERENCIÁKfolytatás Mielőtt megkezdené a termék összeszerelését, szánjon egy kis időt a tartalom átvizsgálására és az alkatrészek megismerésére. ALKATRÉSZ SZÁM LEÍRÁS MENNYISÉG PÓTALKATRÉSZ SZÁMA 1 MANOMÉTER TARTÁLYFEDÉL ÉS 6-UTAS SZELEP KÉSZLET CSAVAROS LEFOLYÓFEDÉL SZORÍTÓGYŰRŰ SZŰRŐTARTÁLY-TÖMÍTÉS O-GYŰRŰ A HOMOKSZŰRŐS SZIVATTYÚ MOTORJÁHOZ KÖZÉPCSŐ SZŰRŐSZITÁS ALJZAT LEERESZTŐSZELEP-FEDÉL LEFOLYÓSZELEP-TÖMÍTÉS L-ALAKÚ TÖMÍTÉS * ÖSSZEKÖTŐ TÖMLŐ CSAVAROS ANYÁVAL HOMOKSZŰRŐ ÖSSZEKÖTŐ TÖMLŐJE ÁTLÁTSZÓ ADAPTER O-GYŰRŰ AZ ÁTLÁTSZÓ ADAPTERHEZ CSAPSZEG A SZORÍTÓGYŰRŰHÖZ CSAVAR A SZORÍTÓGYŰRŰHÖZ L-ALAKÚ TÖMÍTÉS ÁTLÁTSZÓ LOMBFOGÓ SZIVATTYÚMOTOR * TOLÓZÁR (TÖMÍTŐGYŰRŰS TÖMLŐVEL & A SZŰRŐSZELEPHEZ VALÓ GUMI ALÁTÉTTEL EGYÜTT) * TÖMÍTŐGYŰRŰS TÖMLŐ * GUMIALÁTÉT A SZŰRŐSZELEPHEZ * SZŰRŐANYA * LAPOS GUMIALÁTÉTEK A SZŰRŐHÖZ * CSAVAROS SZŰRŐÖSSZEKÖTŐ * ÁLLÍTHATÓ MEDENCETÖLTŐ FÚVÓKA * LÉGTELENÍTŐ SZELEP B * SZŰRŐCSATLAKOZÁS * MEDENCETÖLTŐ SZELEP * SZŰRŐSZITA HOMOKSZŰRŐ-TARTÁLY HOMOKSZŰRŐ-PLATFORM CSAVAR AZ ÁTLÁTSZÓ ADAPTERHEZ LÉGTELENÍTŐ SZELEP SZELEP O-GYŰRŰ * SZŰRŐSZITA * LÉGÁRAM-SZELEP * LEVEGŐBEMENET CSAVAROS CSATLAKOZÓJA * MEDENCETÖLTŐ LEVEGŐ-ADAPTERE * BEMENETI SZITA CSATLAKOZÓJA * LÉGÁRAM-SZELEP SAPKA (NEM ÁBRÁZOLT) " * ": Opcionális. Alkatrészek rendelésekor ügyeljen arra, hogy mindig adja meg a modellszámot és az alkatrész számát. 5. oldal

6 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 MEDENCE LEFOLYÓ-SZŰRŐ & DUGATTYÚS SZELEP BEÁLLÍTÁSA (opcionális) A szitarács megakadályozza, hogy nagyobb tárgyak a szűrőszivattyú áramába kerüljenek, és ezzel károsítsák a szivattyút. Amennyiben medencéje felfújható felső gyűrűvel rendelkezik, úgy még a felső gyűrű felfújása előtt szerelje be a szűrőt, a csőcsonkot és a dugattyúszelepet. Az emelkedő pótalkatrész-számok a pótalkatrész-jegyzékben szereplő pótalkatrész-ábrákra utalnak. Összeszerelési útmutató: 1. A szelepdugattyú-összekötőelemet csavarja az óramutató járásával ellentétes irányba, és oldja le a csavaros szűrő-összekötőelemről (26) (lásd az 1. rajzot). Ügyeljen rá, hogy a fokozat-tömítőgyűrű (23) a helyén maradjon. Tegye a szelepdugattyút a padlón biztonságos helyre. 2. A szűrőanyát (24) az óramutató járásával ellentétes irányban a csavarkötésről (26) le kell csavarni. Az alátétet (25) illessze be a csavarkötésbe (26). 3. Helyezze el a csőcsonkot és a tolózárat a medencevíz kifolyójának alsó pozíciójára. ( + jellel jelölve). Helyezze az összekötőelemet (26) a medencefal belső fala felől az előkészített lyukak egyikébe, ennek során az alátét az összekötésen marad és a medencefal belső oldalán kell elhelyezni. 4. Összeszerelés előtt a menetet vazelinnel kenje be. A szűrőanyát csavarja az óramutató járásával egyező irányban (24) a szűrőanya lapos oldalával (24) a medencefal külső oldalának irányában újra a csavarkötésre (26) (lásd a a 2. rajzot). 5. Kézzel húzza meg a szűrőanyát (24) a csavarkötésen (26). 6. Vegye elő a dugattyús szelepkészletet. Győződjön meg róla, hogy a fokozat-tömítő a megfelelő helyen van. 7. A szelepdugattyú-összekötőelemet újra csavarozza fel a csavaros szűrőkötésre (26) (lásd a ehhez a 3. rajzot). 8. Fordítsa el a szelepdugattyú fogantyúját az óramutató járása szerinti irányban egy zárt pontra. Győződjön meg arról, hogy a szelepdugattyú biztosan, ill. megfelelően zárva van. Ez megakadályozza, hogy feltöltéskor kifusson a víz (lásd a 4. rajzot) BURKOLAT, BELSŐ FAL BURKOLAT, BELSŐ FAL 6. oldal

7 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 MEDENCETÖLTŐ SZÓRÓFEJ & DUGATTYÚS SZELEPES BERENDEZÉS (opcionális) 1. A szelepdugattyú-összekötőelemet csavarja járásával ellentétes irányban a levegőbemenet (39) csavaros csatlakozásáról. (lásd ehhez az 5. ábrát). Ügyeljen arra, hogy a fokozat-tömítő gyűrű (23) a helyén maradjon. Tegye le a szelepdugattyút padlóra, biztonságos helyre. 2. Csavarja le a szűrőanyát (24) az óramutató járásával ellentétes irányban a levegőbemenet (39) csavaros csatlakozójáról. Az alátétet (25) illessze be a csavarkötésbe (39). 3. Helyezze a csőcsonkot és az tolózárat a medencetöltő felső pozíciójába. Vezesse be a fúvókacsatlakozást (27 és 39) a medencefólia belsejétől kiindulva az előzetesen fúrt nyílásokba. Az alátét a csatlakozásnál marad, és hozzányomódik a fóliafalhoz. 4. Összeszerelés előtt a menetet vazelinnel kenje be. Csavarozza ekkor a szűrőanyát (24) a lapos oldalával a fólia külső oldala felé, az óramutató járásával egyező irányban a levegőbemenet csavaros csatlakozásához (39) (lásd ehhez a 6. rajzot). 5. Húzza meg kézzel az állítható medencetöltő fúvókát (27) és a szűrőanyát (24) a levegőbemenet csavaros csatlakozójára (39). 6. Vegye elő a dugattyús szelepkészletet. Győződjön meg róla, hogy a fokozat-tömítő a megfelelő helyen van. 7. Csavarja fel a légáram-szelepet (38) levegőbemenet csavaros csatlakozójára (39). MEGJEGYZÉS: Ellenőrizze, hogy a légáram-szelep szilárdan fel van csavarva és felfelé mutat. Csavarja vissza a dugattyús szelepcsatlakozást az óramutató járásával egyező irányban a levegőbemenet csavaros csatlakozójára (39). (lásd ehhez a 7. rajzot). 8. Fordítsa el a szelepdugattyú fogantyúját az óramutató járása szerinti irányban egy zárt pontra. Győződjön meg arról, hogy a szelepdugattyú biztosan, ill. megfelelően zárva van. Ez megakadályozza, hogy feltöltéskor kifusson a víz (lásd ehhez a 8. rajzot). 9. A jobb keringetési eredmény eléréséhez úgy állítsa be a fúvókafej irányát, hogy az a medence-kifolyóval ellentétes irányba nézzen (lásd a 9. rajzot). 10. Most feltöltheti vízzel a medencét. Erre vonatkozó további útmutatást a szabadon álló medencék kézikönyvében találhat BURKOLAT, BELSŐ FAL BURKOLAT, BELSŐ FAL 9 MEDENCE FOLYÁSIRÁNY 7. oldal

8 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 TERMÉKSPECIFIKÁCIÓK A homokszűrő a lebegő részecskéket nem távolítja el, és nem fertőtleníti, ill. nem tisztítja meg medencéjét. A medence vegyszeres kezelése speciális terület, ezzel kapcsolatban érdeklődjön helyi medence-specialistájánál. Áramellátás: V AC Watt-teljesítmény: 190 W Maximális üzemi nyomás: 1,4 bar (20 psi) Effektív szűrési tartomány: 0,05 m 2 (0,54 láb 2 ) Szűrőszivattyú hozama: 4,5 m 3 /óra (1200 gallon/óra) Ajánlott szűrőközeg: 20-as sz. kvarchomok vagy szűrőüveg. (nincs az egységcsomagban) 0,45-0,85 mm szemcsézettség (0,018-0,033 hüve lyk). 1,75-nél kisebb egyenetlenségi tényező. Ajánlott szűrőközeg-mennyiség: 20 sz. kvarchomok: 12 kg (26 font) vagy szűrőüveg: 8,5 kg (18,5 font). Korlátozott garancia: lásd Korlátozott garancia" Megjegyzés: Nem alkalmas automatikus sósvíz-rendszerrel való üzemeltetésre (modell: 6110/6220). ÖSSZESZERELÉSI ÚTMUTATÓ A LÉTRA FELÁLLÍTÁSÁHOZ A KÖVETKEZŐ SZERSZÁM SZÜKSÉGES: Csillag csavarhúzó A szivattyú felállítási helye és összeszerelés: A rendszert megfelelő teherbírású és rezgésmentes talajon kell felállítani. Készítsen elő az időjárási hatásoktól, nedvességtől, elárasztástól és fagytól védett helyet. Bizonyosodjon meg róla, hogy megfelelően hozzáférhető, kellő nagyságú hely és megfelelő világítás áll rendelkezésre a rutinszerű karbantartáshoz. A szivattyúmotornak a hűtéshez szabadon keringő levegőre van szüksége. A szivattyút ezért ne telepítse párolgásokkal terhelt vagy nem szellőztetett környezetben. A termék összeszereléséhez 2 vagy több személy szükséges. Csak háztartási célra használható. A lombfogó összeszerelése: 1. Bizonyosodjon meg róla, hogy a szivattyú O-gyűrűje (6) a helyén van. Csavarja a lombfogót (19) órairányban a motorbemenetre (lásd a 10. rajzot) (lásd a 10. rajzot). A homoktartály összeszerelése: 1. A tartálytartó alapját helyezze el a kívánt helyen. 2. Helyezze el a tartályt a tartálytartón (lásd ehhez a 11.1 rajzot) oldal

9 MAX MIN () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 ÖSSZESZERELÉSI ÚTMUTATÓ (folytatás) 3. Kézzel óvatosan csavarja rá a középcsövet (7) az óramutató járása szerinti irányban a szűrőszita aljára (8) (lásd a 11.2 rajzot). 4. A szűrőszita alját és a vele összekapcsolt középcsövet függőlegesen állítsa a tartályba. Bizonyosodjon meg róla, hogy a szűrőszitaalj-összeköttetés biztosan a tartály fenekébe illik, és hogy a középcső a tartály közepén van (lásd a 11.3 rajzot). Homok betöltése: FONTOS: 20-as sz. kvarchomokot vagy 0,45-0,85 mm (0,018-0,033 hüvelyk) szemcsézettségű és 1,75-nél kisebb rendezetlenségi tényezőjű szűrőüveget használjon. Csak a gyártó által jóváhagyott szűrőanyagot használjon. Vegye figyelembe: Mielőtt a tartályt megtöltené homokkal, győződjön meg róla, hogy a szűrőszita alja és a vele összekapcsolt középcső (7) biztosan rögzítve van a tartály fenekén, és hogy függőlegesen a tartály közepén van. 1. Annak megakadályozására, hogy a homok a középcső felső nyílásába hulljon a homok betöltése közben, a középcső nyílását takarja le egy pohárral vagy hasonló tárggyal (lásd a 12. rajzot). 2. Miközben az egyik személy a középcsövet tartja középen, a másik kis adagokban töltse be a homokot a tartályba, annak megelőzésére, hogy a szűrőszitaalj-összeköttetés elmozduljon (lásd a 13. rajzot) MAX MIN 3. A tartályt először csak körülbelül a feléig töltse fel, hogy a tartályban a homok egyenletesen oszoljon el. Majd töltsön némi vizet a tartályba, hogy csillapító hatást érjen el a maradék homok betöltésekor. Ez megakadályozza, hogy túl nagy ütés érje a szűrőszita alját (8) (lásd a 14. rajzot). 4. A betöltendő homokmennyiségnek a középcső MIN és a MAX jelzései között kell lennie. Simítsa el a homokot a kezével is, hogy az minél egyenletesebben oszoljon el (lásd ehhez a 14 és 15 rajzokat is). 5. Távolítsa el a védőpoharat a középcső nyílásáról. 6. Mosson le minden homokot a tartály pereméről. FONTOS: Mielőtt folytatná a következő művelettel, bizonyosodjon meg róla, hogy a középcső (7) a homokkal való feltöltés után még mindig középen van. 9. oldal

10 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 ÖSSZESZERELÉSI ÚTMUTATÓ (folytatás) FIGYELMEZTETÉS A tartályszelep és a kapocs nem megengedett, ill. szakszerűtlen összekötése azt eredményezheti, hogy a nyomás következtében a szelep és a kapocs kidurran, ami súlyos, akár halálos sérüléseket, ill. tárgyi károkat okozhat. A 6-utas szelep összeszerelése: 1. Bizonyosodjon meg róla, hogy az O-gyűrű (5) a megfelelő pozícióban van, ill. hogy azt megfelelően helyezte be (lásd a 16. rajzot). VEGYE FIGYELEMBE: Győződjön meg arról, a tartálytömítés nem szennyeződött homokkal vagy más idegen testekkel. 2. Óvatosan emelje le a 6-utas szelep fedelét a tartályról, és bizonyosodjon meg arról, hogy a 6-utas szelep burkolata alatt kiálló körbefutó vezeték biztosan illeszkedik a középcső (7) felső nyílásába (lásd a 17. rajzot). Bizonyosodjon meg róla, hogy a tartálytömítés biztosan ül a tartály felső pereme és a 6-utas szelep fedelének pereme között. FONTOS: Győződjön meg arról, hogy a 6-utas szelep hornya a tartály pereméhez van igazítva LEERESZTÉS 17 LEERESZTŐSZELEP- FEDÉL VÍZBEÖMLÉS LEERESZTŐSZELEP-FEDÉL VÍZKIFOLYÓ FONTOS: A 6-utas szelepen 3 tömlőösszekötő-nyílás található, bizonyosodjon meg róla, hogy az elfolyó-összeköttetés (a szűrőtől a medencéhez) a szelepen a medence irányába néz (lásd a 18. rajzot). 3. Távolítsa el a szorítógyűrű csavarjait, és helyezze el a szorítógyűrűt a tartály és a 6-utas szelep pereme körül. Ezután a csavarokat helyezze vissza a szorítógyűrűbe, és húzza be azokat csavarhúzóval (az egységcsomag nem tartalmazza) (lásd a 18. és 19. rajzokat is) VÍZBEFOLYÓ VÍZKIFOLYÓ oldal

11 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 ÖSSZESZERELÉSI ÚTMUTATÓ (folytatás) A motor telepítése: 1. Helyezzen el egy L-alakú O-gyűrűt (18) a szivattyúmotor-kifolyónál. Az óramutató járásával egyező irányban csavarva csatlakoztassa a homokszűrő-összekötőtömlőt (13) a szivattyúmotorhoz (lásd ehhez a 20. rajzot). 2. Kösse össze a motoregységet a tartálytartó alapjával (lásd ehhez a 21.1 rajzot). VEGYE FIGYELEMBE: Bizonyosodjon meg róla, hogy a lombfogó befolyótömlő-csatlakozása a medence felé irányul. FONTOS: A szűrőszivattyúnak alapvetően állandóan függőleges helyzetben kell lennie, biztonságosan a talajra vagy egy aljzatra rögzítve. Tájékozódjon az illetékes hivataloknál, hogy vonatkoznak-e speciális előírások a föld feletti úszómedencékhez használt szűrőszivattyúkra. Ha igen, akkor a szűrőszivattyú a két rögzítőfurat és platform segítségével rögzíthető a talajhoz. LÁSD a rajzot. A véletlen felborulás megelőzése érdekében a szűrőszivattyút betonaljzatra vagy fa aljzatra is rögzíteni lehet. A rögzítőfuratok 6,4 mm átmérőjűek, egymástól pedig 100 mm távolságban vannak. Használjon két-két csapszeget és anyát, legfeljebb 6,4 mm átmérőjűeket. 3. Helyezzen egy L-alakú O-gyűrűt (11) a 6-utas szelep befolyó-csatlakozójára. A homokszűrőösszekötőtömlőt (13) az óramutató járásával egyező irányban csavarva csatlakoztassa a 6-utas szelep befolyó-csatlakozójához (lásd a 22. rajzot) , mm 11. oldal

12 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 AZ ÖSSZEKÖTŐTÖMLŐ ÖSSZESZERELÉSE FIGYELMEZTETÉS A terméket legalább 3.5 m távolságban állítsa fel a medencétől. A csatlakozóaljzat legyen legalább 4 m távolságban a medencétől és legalább 1.2 m magasságban. Ezt a terméket a medencétől távol helyezze el, hogy a gyermekek ne tudjanak a szivattyúra felmászni a medencébe jutáshoz. A 6-utas szelep 3 tömlőcsatlakozó-nyílással rendelkezik. 1. A tömlő végét (12) csatlakoztassa az előszűrő-bemenetre és a tömlő másik végét az alsó tolózárhoz, ahol a medence belsejében a szűrőkosár van. Bizonyosodjon meg róla, hogy a tömlőcsavaranyák megfelelően rögzítettek. 2. Csatlakoztassa a másik tömlőt (12) a 6-utas szelep vízelvezetése és a beömlőfúvókás felső elzárótolattyú közé. Győződjön meg arról, hogy a tömlőcsavaranyák megfelelően rögzítettek. 3. A harmadik tömlőcsatlakozó-nyílást (szennyvízelvezető) a 6-utas szelepen egy tömlő vagy egy cső segítségével (nem része az egységcsomagnak) egy megfelelő szennyvízmedencéhez kell vezetni. Mielőtt felcsatlakoztatná a szennyvíz-vezetéket, ill. a szennyvízelvezető csövet, távolítsa el a szennyvízelvezető fedelét. 4. A homokszűrős berendezés most már készen áll a medence szűrésére. VÍZBEÖMLÉS LEVEGŐBEMENET CSAVAROS CSATLAKOZÓJA LÉGÁRAM-SZELEP VÍZSZINT L-ALAKÚ TÖMÍTÉS SZELEPDUGATTYÚ FELSZERELÉSE LEERESZTÉS VÍZBEÖMLÉS RCD LÉGTELENÍTŐ SZELEP L-ALAKÚ TÖMÍTÉS KÜLSŐ FAL- BURKOLAT > 3,5 m Az IEC nemzetközi szabványban levő adatok értelmében az úszómedencékhez és más medencékhez tartozó elektromos berendezésektől a különféle tartozékokat a következő távolságokban kell tartani. A szűrőszivattyúnak legalább 3,5 m távolságban kell lennie a medencefaltól. A szűrőszivattyú csatlakozódugójának (a V áramforráshoz) legalább 4 m távolságban kell lennie a medencefaltól. Lépjen kapcsolatba a helyi hatóságokkal az Úszómedencék és medencefelszerelések elektromos szerelvényeire vonatkozó sztenderdek és követelmények tekintetében. A következő táblázat csak referenciaként szolgál. Ország/Régió Nemzetközi Franciaország ország Hollandia > 4 m Szabvány száma IEC NF C DIN VDE NEN (AZ ÁBRA NEM MÉRETARÁNYOS) 12. oldal

13 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 AZ ÖSSZEKÖTŐTÖMLŐ ÖSSZESZERELÉSE (folytatás) NEM INTEX-GYÁRTMÁNYÚ MEDENCÉKNÉL: Az összekötőtömlőt (12) csatlakoztassa a medence-befolyó/-lefolyócsonkhoz, és rögzítse egy nagy tömlőbilinccsel. NAGY TÖMLŐSZORÍTÓ 12 MEDENCE 3 16 és kisebb INTEX-medencékhez: Ellenőrizze, hogy a légáram-szelep (38) szilárdan a medencetöltő levegőadapterére (40) van csavarva és felfelé mutat (légtelenítőszelep B) (légtelenítőszelep B) oldal

14 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 MUNKAVÉGZÉSI ÚTMUTATÁSOK FIGYELMEZTETÉS Áramütés veszélye áll fenn. A szűrőszivattyú csak földelt csatlakozó aljzathoz csatlakoztatható, amely max. 30 ma méretezési hibaáramú hibaáram-védőberendezéssel (RCD) van védve. Ha nem tudja megállapítani, hogy az aljzat megfelelően védett, úgy forduljon villanyszerelőhöz. A villanyszerelővel max. 30 ma-es hibaáram-védőberendezést szereltessen be. Kérjük, ne használjon hordozható hibaáram-védőberendezést (PRCD). Az áramütés veszélyének csökkentése érdekében ne használjon hosszabbítókábelt, időzítőt stb. az egységnek az áramellátáshoz való csatlakoztatáshoz. Gondoskodjon arról, hogy a megfelelő helyen egy csatlakozóaljzat álljon rendelkezésre. A készüléket ne helyezze üzembe, ill. húzza ki a csatlakozót a csatlakozóaljzatból, ha a vízben áll, vagy nedves a keze. Ne működtesse a terméket a szűrőtartályon feltüntetett maximális munkanyomásnál nagyobb nyomáson. Mielőtt módosítaná a 6-utas szelep pozícióját, mindig állítsa le a szivattyút. Ha ezt a terméket víz nélkül működteti, akkor jelentős nyomásnövekedés alakulhat ki,ami robbanásszerű reakciót, súlyos sérüléseket, anyagi károkat vagy éppen halált okozhat. A szivattyút soha ne tesztelje sűrített levegővel. A rendszert soha ne üzemeltesse 35 C-nál (95 F) melegebb vízzel. A 6-utas szelep pozíciói és funkciói: Szelep pozíció Funkció Vízfolyás iránya SZŰRŐ (lásd a 23. rajzot) Normál szűrés és a medence rendszeres elszívása A szivattyútól a szűrőközegen át a medencéig VISSZAÖBLÍTÉS (lásd a 24. rajzot) Fordított irányú vízfolyás a szűrőközeg tisztításához A szivattyútól a szűrőközegen át a szennyvíz-lefolyó szelephez ÖBLÍTÉS (lásd a 25. rajzot) A homok kezdeti tisztításához üzembe helyezéskor, valamint a homokágy simításához a visszaöblítés után A szivattyútól a szűrőközegen át a szennyvíz-lefolyó szelephez LEFOLYÁS (lásd a 26. rajzot) KERINGTETÉS (lásd a 27. rajzot) ZÁRVA (lásd a 28. rajzot) A szennyeződések elszívásához, a medencében levő vízmennyiség csökkentéséhez vagy a medence kiürítéséhez A víznek a medencébe való visszavezetéséhez a szűrőközegen való áthaladás nélkül Elzár minden átfolyást a szűrő felé és a medence felé Ne használja ezt a funkciót, miközben a szivattyú üzemel A szivattyútól a szennyvíz-lefolyó szelephez, a szűrőközeg mellett elfolyva A szivattyútól a szelepen át a medencéhez, a szűrőközeg mellett elfolyva oldal

15 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 MUNKAVÉGZÉSI ÚTMUTATÁSOK (folytatás) Első üzembe helyezés és kezelés: Mielőtt üzembe helyezné a készüléket, bizonyosodjon meg róla, hogy: Az összes összekötő tömlő biztonságosan és szilárdan rögzített, és a megfelelő mennyiségű szűrőhomok van betöltve. A teljes rendszer egy földelt csatlakozóaljzatra van csatlakoztatva, amit FI-védőkapcsoló vagy hibaáram-védőrelé véd. FIGYELEM A szűrő-ellenőrző szelep rendelkezik egy zárolási pozícióval. A szivattyút nem szabad üzemeltetni, ha a szelep ebben a zárolási pozícióban van. Ha a szivattyú úgy működik, hogy közben a szelep ebben a zárolási pozícióban van, robbanásveszély fenyeget. 1. Mindkét szelepdugattyút fordítsa el az óramutató járásával ellentétes irányba, egészen ütközésig. Ez kinyitja a szelepeket, és lehetővé teszi, hogy a víz átfolyjon a homokszűrős berendezésen. 2. Légtelenítse a rendszert - Bizonyosodjon meg róla, hogy a 6-utas szelepen a csatorna irányába néző kimenet nincs felcsavarva, és hogy a keletkező szennyvíz a csatorna irányába elvezethető. A szivattyút ki kell kapcsolni. Állítsa a 6 utas szelepet N állásba és nyissa ki a légtelenítő szelepet (36) a motorházon (lásd a 29. rajzot). Amint víz lép ki, zárja el ismét a szelepet. 3. VisszaÖBLÍTÉS - Bizonyosodjon meg róla, hogy a szivattyú, le van kapcsolva, nyomja le a 6-utas szelepet, és fordítsa azt a BACKWASH (VISSZAÖBLÍTÉS) állásba. (Ehhez lásd a 24 & 30 rajzokat is). FONTOS: Ahhoz, hogy a 6-utas szelep ne sérüljön, mindig nyomja le a fogantyút, mielőtt azt elforgatná. A szivattyút mindig kapcsolja ki, mielőtt megváltoztatná a 6-utas szelep helyzetét. 4. Kapcsolja be a szivattyút (lásd a 31. rajzot). Víz visszafelé kering, a szűrőközegen át és a szennyvíz-lefolyóhoz. A visszaöblítést addig üzemeltesse, míg a szennyvíz-vezetékből kilépő, ill. az átlátszó adapteren átfolyó víz tiszta (átlátszó) lesz. VEGYE FIGYELEMBE: A szűrő első átöblítésekor ajánlott, hogy eltávolítson minden szennyeződést és finom homokrészecskét a szűrőközegből. 2 1 N KI BE IDŐZÍTŐ 15. oldal

16 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 MUNKAVÉGZÉSI ÚTMUTATÁSOK (folytatás) 5. Kapcsolja le a szivattyút, a 6-utas szelepet kapcsolja a RINSE (ÖBLÍTÉS) pozícióba (lásd a a 25. rajzot). 6. Kapcsolja be a szivattyút, és működtesse kb. egy percig, hogy a szűrőközeg visszaöblítése után elsimítsa a homokágyat. 7. Kapcsolja le a szivattyút, a 6-utas szelepet kapcsolja a SZŰRÉS pozícióba (lásd a 23. rajzot). 8. Kapcsolja be a szivattyút. A rendszer most normál szűrő üzemmódban dolgozik. Működtesse a szivat tyút, míg a medencevíz eléri a kívánt tisztaságot; ügyeljen arra, hogy a szivattyú ne működjön 12 óránál többet naponta. 9. Jegyezze fel a manométeren elsőként kijelzett értéket, amikor a szűrőközeg tiszta. VEGYE FIGYELEMBE: A rendszer első üzembe helyezése során szükség lehet a visszaöblítés gyakoribb elvégzésére, ennek oka a víz és a homok szokatlanul erős szennyezettsége. Mivel a szűrőberendezés eltávolítja a szennyeződéseket a medence vizéből, a homoktartályban felgyülemlett szennyeződések következtében növekedhet a nyomás és egyúttal csökkenhet a hozam. Ha a rendszerre nincs szívóberendezés csatlakoztatva, és a nyomásmérő kijelzője a sárga tartományban mozog, akkor itt az ideje a homoktartály visszaöblítésének, lásd a BACKWASH (visszaöblítés) funkciót az Első üzembe helyezés és kezelés fejezetben. Ha van szívóberendezés (pl. Intex Auto Pool Cleaner) a rendszerhez csatlakoztatva, akkor az segíthet az átfolyási sebesség csökkentésében és a nyomás növelésében. Távolítson el minden szívóberendezést a rendszerből, és ellenőrizze, hogy a nyomásmérő mutatója a sárga tartományból visszatér-e a zöld tartományba. 10. Figyelje a manométer kijelzőjét, és hetente ellenőrizze, hogy a be- és kimeneti nyílások nem záródtak el. Ha a manométer mutatója a sárga tartományban van, akkor ideje visszaöblíteni a szűrőközeget. FONTOS A szűrőszivattyú üzemidejének 1 órával hosszabbnak kell lennie, mint a sósvíz-rendszer szükséges üzemideje. A rendszert IDŐZÍTŐ vagy kézi üzemmódban üzemeltesse: A homokszűrős berendezés SZŰRŐ üzemmódban való üzemeltetése IDŐZÍTŐ vezérléssel: A. Az időkapcsolót állítsa a kívánt üzemórára. Lásd az üzemidő-táblázatot (lásd a 32. rajzot). B. A kapcsoló pozícióba állításával kapcsolja be a szivattyút. A szűrőszivattyú most szűri a vizet és a kívánt üzemóraszám leteltekor leáll. A beépített időkapcsoló minden egyes napon, ugyanazon időben bekapcsol, és azonos ideig működik. C. Az üzemórákat szükség szerint módosítani lehet. Kövesse az A-B előírásait. A homokszűrős berendezés kézi üzemeltetése ( IDŐZÍTŐ üzemmód nélkül): A. A kapcsoló - pozícióba állításával kapcsolja be a szivattyút, a homokszűrős berendezés most szűri a vizet. B. A szivattyú kikapcsolásához a kapcsolót állítsa O pozícióba. 32 IDŐSKÁLA (ÓRA) IDŐZÍTŐ BE KI 16. oldal

17 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 INTEX-GYÁRTMÁNYÚ MEDENCÉK ÜZEMIDŐ-TÁBLÁZATA (INTEX SÓSVÍZ-RENDSZER NÉLKÜL) Ez a táblázat tartalmazza a szükséges üzemidőt a homokszűrős berendezés átlagos használatakor felállítható medencék esetében. Ha a rendszer Intex sósvíz-rendszer -re csatlakozik, akkor a szűrőszivattyú üzemidejének hosszabbnak kell lennie, mint az Intex sósvíz-rendszer szükséges üzemideje. Vízkapacitás (90%-kal számolva Homokszűrős berendezések üzemide- keretes medencéhez és 80%-kal az Medenceméret Easy Set & és je az ovális medence számára) (egyszeri (gallon) (liter) átfolyáshoz) / (órák) Intex földfelszín feletti medencék (AGPs) 15' x 33" (457cm x 84cm) ' x 36" (457cm x 91cm) ' x 42" (457cm x 107cm) EASY SET 15' x 48" (457cm x 122cm) ' x 42"(488cm x 107cm) MEDENCE 16' x 48" (488cm x 122cm) ' x 42" (549cm x 107cm) ' x 48" (549cm x 122cm) ' x 52" (549cm x 132cm) ' x 36" (366cm x 91cm) ' x 36" (457cm x 91cm) ' x 42" (457cm x 107cm) KEREK FÉMVÁZAS MEDENCE 15' x 48" (457cm x 122cm) ' x 48" (488cm x 122cm) ' x 48" (549cm x 122cm) ' x 52" (549cm x 132cm) ' x 36" (366cm x 91cm) ' x 48" (427cm x 122cm) ULTRA FRAME MEDENCE 16' x 48" (488cm x 122cm) ' x 48" (549cm x 122cm) ' x 52" (549cm x 132cm) GRAPHITE GRAY 16'8" x 49" (508cm x 124cm) PANEL POOL SET 18'8" x 53" (569cm x 135cm) ' x 10' x 42" (549cm x 305cm x 107cm) OVÁLIS 20' x 12' x 48" (610cm x 366cm x 122cm) KERETES MEDENCE 24' x 12' x 48" (732cm x 366cm x 122cm) ' x 12' x 48" (853cm x 366cm x 122cm) SZÖGLETES ULTRA 15' x 9' x 48" (457cm x 274cm x 122cm) FRAME MEDENCE 18' x 9' x 52" (549cm x 274cm x 132cm) oldal

18 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 NEM INTEX-GYÁRTMÁNYÚ MEDENCÉK ÜZEMIDŐ-TÁBLÁZATA Ez a táblázat tartalmazza a szükséges üzemidőt a homokszűrős berendezés átlagos használatakor felállítható medencék esetében. Vízkapacitás Homokszűrős berendezések üzemideje (egyszeri átfolyáshoz) (gallon) (liter) (óra) oldal

19 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 GONDOZÁS ÉS TISZTÍTÁS A víz tisztasága és higiéniája érdekében minden medencét megfelelően kell gondozni. A víz kezelésére szolgáló vegyszerek rendszeres ellenőrzésével, és a szűrőszivattyú használatával elérhető, ill. fenntartható a víz optimális állapota. Érdeklődjön a helyi medence-kereskedőjénél arról, hogy hogyan kell adagolni a klórt, algaölőt és más vegyszereket a tisztításhoz. A vegyszereket gyermekek számára hozzáférhetetlen helyen tárolja. Ne öntsön vegyszert a medencébe, amíg az használatban van. Bőr- vagy szemirritációt okozhat. A ph-érték és a víz állapotának napi ellenőrzése nagyon fontos, mert ez hozzájárul az optimális vízminőség fenntartásához. Ezt az ellenőrzést az egész szezon folyamán, valamint különösen a medence felállítása után ajánlott elvégezni. Ebben az esetben is nyugodtan forduljon a helyi medencekereskedőhöz. A szezon első feltöltésekor a víz piszkos lehet, ami további vegyszereket és hosszabb szűrésidőt követel meg. Senkinek ne engedje meg, hogy a medencében fürödjön, míg a ph-érték szabályozása folyik. E vonatkozásban is a helyi medence-kereskedőjétől kaphat tájékoztatást. A vegyszerrel kezelt víz, ha azt pl. a medencében pancsoló gyermekek kifröcskölik, tönkreteheti a pázsitot vagy a bokrokat a medence közelében. A fű-, ill. zöldfelületek a medence fólia alatt tönkremennek. ÚTMUTATÁS: Némely fűfélék a fólián keresztül átnőhetnek. A szűrő élettartama függ az időjárástól, a medence méretétől és a használati szokásoktól. Kísérletezzen különböző működési időtartamokkal, hogy tiszta, átlátszó víz legyen az eredmény. Az EN európai szabvány tartalmaz néhány további információt a medence vízminőségére és a víz előkészítésére vonatkozóan; a dokumentum a címen érhető el. FIGYELEM Koncentrált klóroldatok a medence burkolatát és a keretet károsíthatják. Mindig tartsák be a vegyi üzemek utasításait és figyelmeztetéseit az egészségre és veszélyekre vonatkozóan HOSSZÚTÁVÚ TÁROLÁS ÉS ÁTTELELTETÉS FIGYELEM A víz befagyása károsítja a homokszűrőt és egyúttal a garancia megszűnését eredményezi. Ha fagyálló oldat szükséges, használjon propilén-glikolt. A propilén-glikol nem mérgező és nem károsítja a rendszer műanyag elemeit. Más fagyálló szerek rendkívül mérgezőek, és károsíthatják a rendszer műanyag komponenseit. 1. Mielőtt kiürítené a medencét tárolás vagy áthelyezés céljából, bizonyosodjon meg arról, hogy a víz elvezetése biztosított, pl. csatornába vagy egyéb lefolyóba (Fontos: a víznek a háztól távolodóan kell elfolynia). Adott esetben tartsa be a helyi előírásokat a medencevíz ártalmatlanítására vonatkozóan. 2. Kapcsolja ki az egységet, húzza ki a csatlakozódugót a csatlakozóaljzatból. 3. Ha a medence üres, akkor zárja el a szivattyúhoz és a tolózárhoz vezető összes csatlakozótömlőt, és távolítsa el a tolózárat a medence faláról. 4. Az óramutató járásával egyező irányban csavarja le a lefolyó menetes kupakjának fedelét (9) a menetes kupakról, hogy óvatosan ki tudja üríteni a tartályt. A menetes kupak a szűrőtartály alsó részén található. 5. Emelje le a szivattyúmotort a tartály alapjáról. 6. A homokszűrős berendezés alkatrészeit és a csatlakozótömlőket hagyja a szabadban, hogy a levegőn megszáradjanak. 7. Vazelinnel zsírozza le az alábbi O-gyűrűket és alátéteket a hosszabb időtartamú betárolások előtt: L-alakú tömítés (11 & 18). O-gyűrű, szivattyútömlő (22) Szűrőszelep-alátétek (23) Lapos gumialátétek szűrőhöz (25). 8. A 6-utas szelep fogantyúját nyomja le, és a szelepet állítsa az N állásba. Ez lehetővé teszi a víz kifolyását a szelepből. Hagyja a 6-utas szelepet ebben az inaktív pozícióban. 9. Legjobb, ha minden száraz alkatrészt és a szivattyúmotort az eredeti csomagolásában tárol. A kondenzáció vagy a korróziós problémák megelőzése érdekében a szivattyúmotort ne takarja le és ne is csavarja be műanyag zsákkal. 10. A szivattyúmotort és a tartozékokat száraz helyen tárolja. A tárolási hőmérsékletet ellenőrizze, annak 0 o C (32 o F) és 40 o C (104 o F) között kell lennie. 11. Takarja le a tartályt egy takaróponyvával vagy műanyag ponyvával, hogy az időjárás viszontagságaitól megóvja oldal

20 () MODEL SF90220T SAND FILTER PUMP GERMAN 7.5 X 10.3 PANTONE 295U 06/03/2016 HIBAELHÁRÍTÁSI ÚTMUTATÓ HIBA ELLENŐRZÉS SEGÍTSÉG A SZŰRŐMOTOR NEM INDUL BE A SZŰRŐ NEM TISZTÍTJA A MEDENCÉT A SZŰRŐ NEM SZIVAT- TYÚZ VIZET, ILL. A VÍZ CSAK NAGYON LASSAN FOLYIK Nincs bedugva. (GFCI/RCD) hibaáramvédőkapcsoló kioldott. A motor túlhevült és a túlhevülésvédelem lekapcsolta. A klórtartalom vagy a ph-érték nem megfelelő Nincs szűrőanyag a tartályban. A 6 utas szelep téves pozícióba van állítva. Az úszómedence rendkívül szennyezett. A szűrőbetét nem áteresztő. Levegő van a rendszerben A beömlő/kifolyó eldugult. A szívóvezetékből levegő lép ki. Az úszómedence rendkívül szennyezett. A szűrőhomok szennyeződéssel telítődött. Javított csőcsonk és szűrőcsatlakozás. Kérgesedés a szűrőhomok felületén. A medence szívóberendezése a rendszerre van kötve. A levegőbemenet csavaros csatlakozója téves fólianyílásra van kötve. A tápkábelt egy 3-kábeles csatlakozóaljzatba kell dugni, amelyet egy A-osztályú FI-védőkapcsoló vagy hibaáram-védőberendezés véd. Hibaáram-védőkapcsoló visszaállítása. Ha az ismét kiold, úgy lehetséges, hogy az Ön villamos szerelvényeiben van a hiba. Kapcsolja ki a hibaáram-védőkapcsolót, és hívjon villanyszerelőt. Hagyja lehűlni a motort, majd újra indítsa be. Állítsa be a klórtartalmat és a ph-értéket. Érdeklődjön a szakkereskedőnél arról, hogy mi a teendő az úszómedencével. Töltsön be szűrőhomokot, lásd az Útmutató a szűrőhomok betöltéséhez A szelepet állítsa a SZŰRŐ pozícióba. Működtesse hosszabb ideig a szűrőt. Tisztítsa meg a medence-befolyónál levő szitabetétet. Légtelenítse a rendszert, pontos utasítások a kezelési útmutatóban Keressen akadályokat a medencefali beömlő-, ill. elvezető tömlőben. Húzza szorosra a tömlőcsatlakozó elemet, ellenőrizze a tömlő épségét és a medencevíz magasságát. A szűrő visszaöblítése. A csőcsonkot illessze a medencetöltő felső pozíciójába, a szűrőt pedig a medence vízkifolyójának alsó pozíciójára. Ha szükséges, távolítson el 1 homokot. Távolítson el minden, a szűrőrendszerhez csatlakoztatott elszívó berendezést. Győződjön meg arról, hogy a levegőbemenet csavaros csatlakozása a medencebemenet felső nyílásával össze van kötve. A SZIVATTYÚ NEM MŰKÖDIK A 6-UTAS SZELEP/ FEDÉL TÖMÍTETLEN A TÖMLŐ TÖMÍTETLEN AZ IDŐKAPCSOLÓ HIBÁS VAGY AZ IDŐKAPCSOLÓT NEM LEHET BEÁLLÍTANI A MANOMÉTER NEM MŰKÖDIK A HOMOK VISSZA- FOLYIK A MEDENCÉBE LEVEGŐBEMENET/ LÉGÁRAMSZELEP CSAVAROS CSATLAKOZÓJA TÖMÍTETLEN Alacsony vízszint. A szitabetét eldugult. A szívóvezetékből levegő lép ki. A motor meghibásodott vagy a futókerék elakadt. Hiányzik a homoktartály tömítése. A homoktartály tömítése szennyezett. A peremes kapocs/szorítógyűrű nem ül szilárdan a helyén A 6-utas szelep sérült. Az összekötőtömlő-anya nincs megfelelően rögzítve. Az összekötőtömlőbe illeszkedő L alakú tömítés hiányzik. Lehetséges, hogy az időkapcsoló hibás. Eltömődött beömlőnyílás a manométeren. A manométer sérült. A homok szemcsemérete túl kicsi. A homokágy elvízkövesedett. A szelepdugattyú nincs rendesen rögzítve. A légáram-szelep nincs rendesen meghúzva és felfelé mutat. A légáram-szelep tömítése belülről blokkolt. A légáram-szelep tömítése belül elszennyeződött A légáram-szelep hibás Töltse fel a medencét úgy, hogy a vízszint elég magas legyen. Tisztítsa meg a szűrőszitát a medencetöltőnél. Húzza szorosra a tömlőcsatlakozó elemet, ellenőrizze a tömlő épségét. Lépjen kapcsolatba az Intex szervizközpontjával. Távolítsa el a 6-utas szelep fedelét, és bizonyosodjon meg arról, hogy a tömítés megfelelően fekszik. Kerti locsolócsőből érkező vízzel tisztítsa meg a homoktartály tömítését. A mellékelt csavarkulccsal feszítse ki a szorítót. Lépjen kapcsolatba az Intex szervizközpontjával. Húzza meg a tömlőcsatlakozó idomot vagy csavarozza le ismét és helyezzen be újat. Győződjön meg róla, hogy az L-alakú tömítés megfelelően fekszik, és nem sérült. Kapcsolja le a szivattyút, és 5 perccel később indítsa újra. Állítsa vissza az időkapcsoló órát. Lépjen kapcsolatba az Intex szervizközpontjával. Szüntesse meg a dugulást a beömlőnyílásban, ehhez csavarozza le azt a 6-utas szelepről. Lépjen kapcsolatba az Intex szervizközpontjával. Csak 20-as sz., 0,45-0,85 mm (0,018-0,033 hüvelyk) közötti szemcseméretű és 1,75-nél kisebb egyenetlenségi tényezőjű kvarchomokot használjon. Cserélje ki a homokot. Húzza meg a szelepdugattyút, vagy szerelje be újra. Húzza meg a légáramszelepet, ügyeljen arra, hogy felfelé mutasson. Kapcsolja be a szivattyút, és néhány másodpercig járassa; azután kapcsolja ki, ezt ismételje meg háromszor. Vegye le a légáram-szelepet, a szennyeződéseket vízzel, mossa ki, majd tegye vissza a szelepet. Cserélje ki új légáram-szeleppel. 20. oldal
