1 Lézersugaras technológiák fóruma Újdonságok a lézersugaras technológiáik területén: méréstechnika, hegesztés, additive manufacturing (szemelvények a fórum előadásaiból) Abaffy Károly Linde Gáz Magyarország Zrt.

2 Dr. Otto Maerten Lézersugár felügyelete a megmunkálás alatt 2

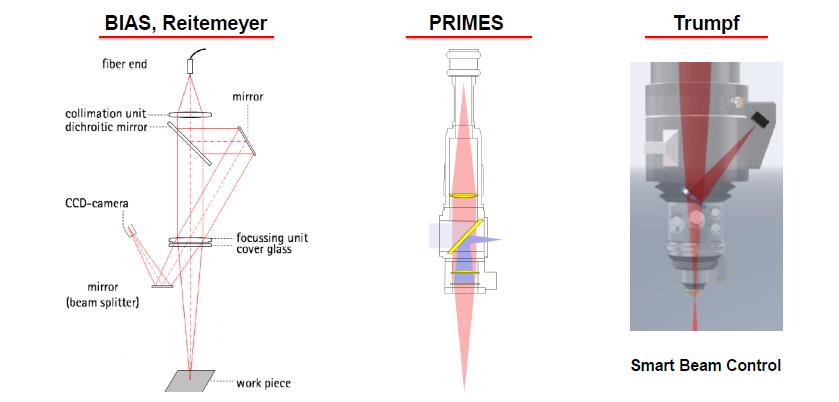

3 Lézer paraméterek mérése Teljesítmény Párhuzamos nyaláb Fókuszált nyaláb Integrált diagnosztika 3

4 Fókusz eltolódás 4

5 Fókusz eltolódás okai 5

6 Integrált diagnosztikai rendszerek 6

7 Mérőrendszer validálása 7

8 Fókusz eltolódás 8

9 Online mérés előnyei 9

10 Dr. Florian Albert (Scansonic) Hegesztési felület minőségének javítása szkenner fej alkalmazásával 10

11 11

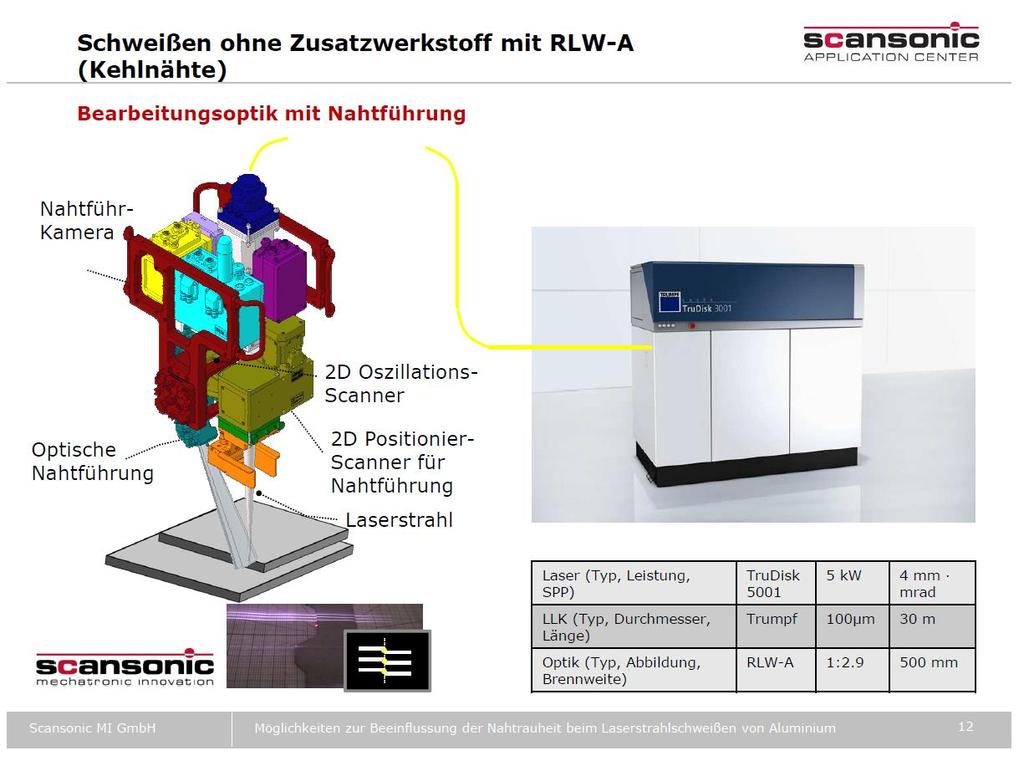

12 Hogyan javíthatom a felületet? A felületi érdesség befolyásolása statikus nyalábformálással. Pl.: bifokális lencse, mellyel a megszilárdulást befolyásolhatjuk A felületi érdesség befolyásolása dinamikus nyalábformálással Gyors nyalábmozgatás (lengetés) mellyel szintén befolyásolható a megszilárdulás 12

13 13

14 14

15 Eredmények: - Inhomogenitás a felületen és a keresztmetszetben - Szélbeégés - Nagy mennyiségű fröcskölés Eredmények: - Homogén és sima varrat - Sugárlengetéssel esztétikusabb varrat megjelenés érhető el - Nincs szélbeégés - Redukálható az utómunkálat, pl. fröcskölés eltávolítás 15

16 Amplitúdó változtatása Megállapítások: Az amplitúdó növelésével: - Növekszik a fröcskölés - Megjelenhet szélbeégés - Alámetszés veszélye - Nemkívánatos varratalak - Inhomogén felület és keresztmetszet alakul ki - Durvább varrat 16

17 Frekvencia változtatása Megállapítások: A ferkvencia növelésével: - Finomabb varratfelület és csökkenő fröcskölés figyelhető meg 17

18 18

19 19

20 Oliver Meier Laser on demand 20

Alkalmazások - Kötő- és felrakó hegesztések - Vágás - Jelölés Mobil lézer megmunkálás - Nagyméretű alkatrészek megmunkálása - Helyszíni javítások Ipari Lézerek kölcsönzése -

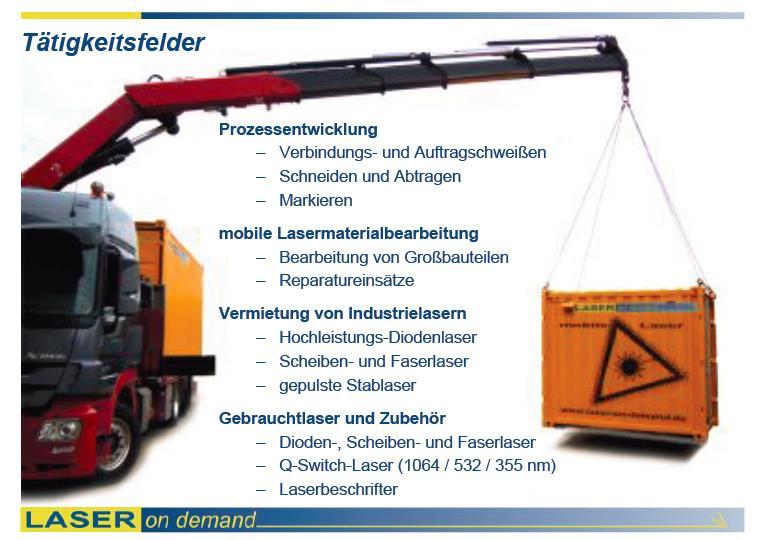

21 Alkalmazások - Kötő- és felrakó hegesztések - Vágás - Jelölés Mobil lézer megmunkálás - Nagyméretű alkatrészek megmunkálása - Helyszíni javítások Ipari Lézerek kölcsönzése - Nagyteljesítményű dióda lézer - Diszk és fiber lézer - Impulzus rúdlézer Használt lézerek és tartozékok - dióda-, diszk és fiber lézerek - Q- kapcsolt lézer (1064/532/355 nm) - Jelölő lézer 21

Speciális konténerek (8 vagy 20 láb hosszú) szigetelt, akkumulátorokkal fűtött, távfelügyelettel 5 kw Dióda lézer (Laserline LDF 5000-40) 30 méter

22 Speciális konténerek (8 vagy 20 láb hosszú) szigetelt, akkumulátorokkal fűtött, távfelügyelettel 5 kw Dióda lézer (Laserline LDF ) 30 méter hosszú 400 mikronos optikai kábellel Víz-levegő hűtés és tartozékok Teljes előtelepített rendszer A helyszínen szükséges 1x16A és 32A (sugárforrásonként) 22

23 23

24 24

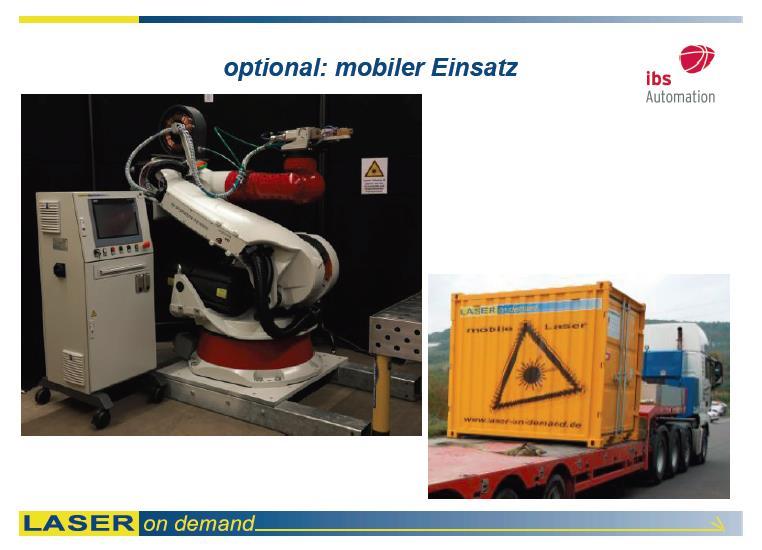

Összefoglalás Robot és CNC rendszerek ideális kombinációja lézeres alkalmazásokhoz - Kisebb betanítási és programozási költség - Nagy pontosság és ismételhetőség - Nagy mértékű rugalmasság Laser on

25 Összefoglalás Robot és CNC rendszerek ideális kombinációja lézeres alkalmazásokhoz - Kisebb betanítási és programozási költség - Nagy pontosság és ismételhetőség - Nagy mértékű rugalmasság Laser on Demand (igény szerinti lézer) - Teljes rendszerek (új és használt) - Lézer rendszerek bérbeadása - Technológiák fejlesztése - Szerviz és karbantartás ibs automatizálás - CNC automatizálás - Testre szabott megoldások 25

26 Selective Laser Sintering Forrás: Indiamart, WB engineering, 3D Print HQ 26

27 Laser Beam Melting 27

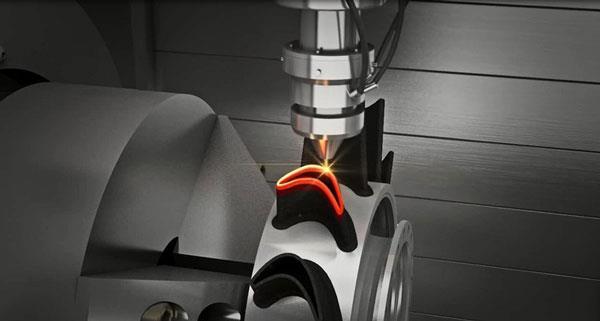

28 LMD (Laser Metal Deposition) (felrakó hegesztés) Forrás: Fabricating and Metalworking, Fraunhofer IWS 28

29 Technológiák összehasonlítása Követelmény SLS LBM LMD Sűrűség/ Sorozat gyártás 100 % / igen 100 % / igen 100 % / igen Anyagok Darab méret (mm) 700 x 380 x x 500 x 400 Befogó rendszer függvénye Darab összetettség Felbontás (mm) Felületi érdesség Ra (µm) 20 µm µm µm Alap Sík Sík Sík/Íves Kevert alapanyag / szín Nem / Nem Nem Igen Termelékenység 120 cm³/h 120 cm³/h multi laser 200 cm³/h 29

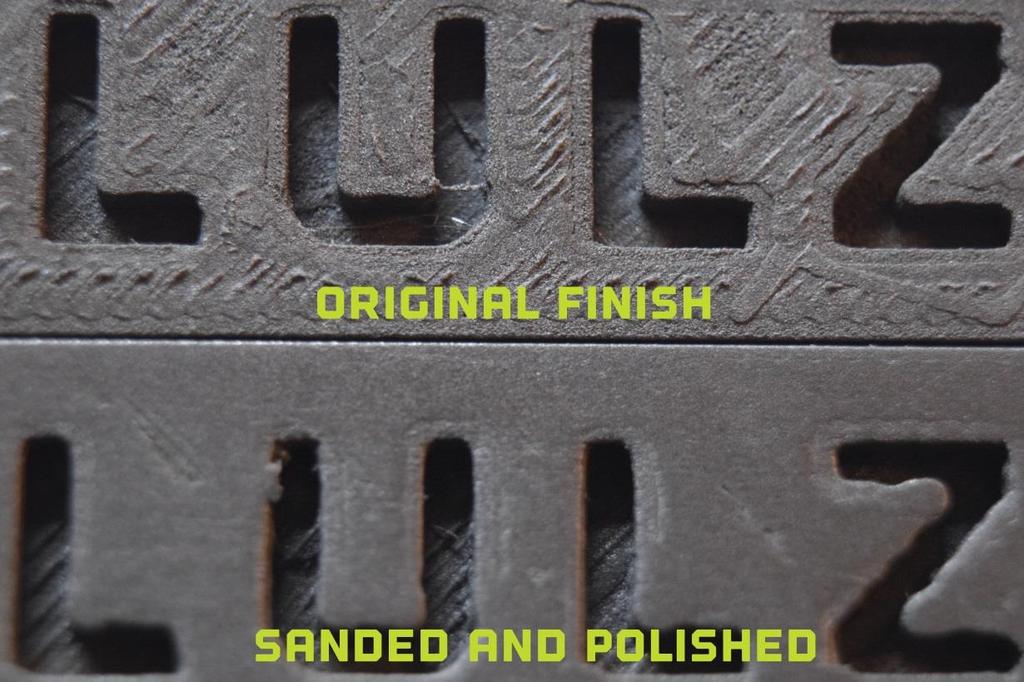

30 Felület utómunkálás Forrás: Lulzbot, Fraunhofer ILT 30

31 Jens Walter Lézersugaras felrakó hegesztés 31

32 32

33 Kopásvédelem: - Edzés - Felrakás - Ötvözés 33

34 34

35 Egyszerű rézcső Optimalizált fúvóka 35

36 36

37 Ingo Uckelmann Metal 3D Printing 37

38 38

39 39

40 40

Implantátum - Beteg specifikus implantátum - Optimalizált csont növekedés Fröccsöntő szerszám - Felülethez igazított hűtőcsatornák - Optimalizált áramlási

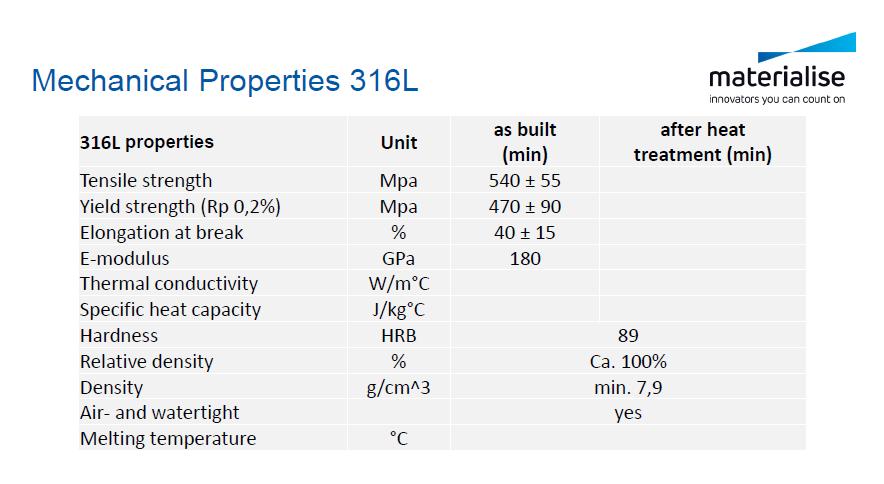

41 Implantátum - Beteg specifikus implantátum - Optimalizált csont növekedés Fröccsöntő szerszám - Felülethez igazított hűtőcsatornák - Optimalizált áramlási viszonyok - Szivárgási kockázat csökkentése Könnyűszerkezetes konzol - Szerkezet optimalizálás átültetése a gyakorlatba - Rácsszerkezet jellegű gyártás (bionikus) 41

3D nyomtatás alkalmazásának előnyei - Nagyfokú alkatrész összetettség - Alacsony széria darabszám - Egyedi termékek - Előnyök a tervezési szabadságból adódóan

42 3D nyomtatás alkalmazásának előnyei - Nagyfokú alkatrész összetettség - Alacsony széria darabszám - Egyedi termékek - Előnyök a tervezési szabadságból adódóan - Hagyományos módon nehezen megmunkálható anyagok alkalmazhatósága - Magas pontossági és felület minőségi követelmények alkalmazása csak a kapcsolódó részeken 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 Bernd Klötzer Felületi strukturálás, fröccsszerszámok hűtés optimalizálása 51

52 52

53 53

54 54

55 55

56 56

57 57

58 58

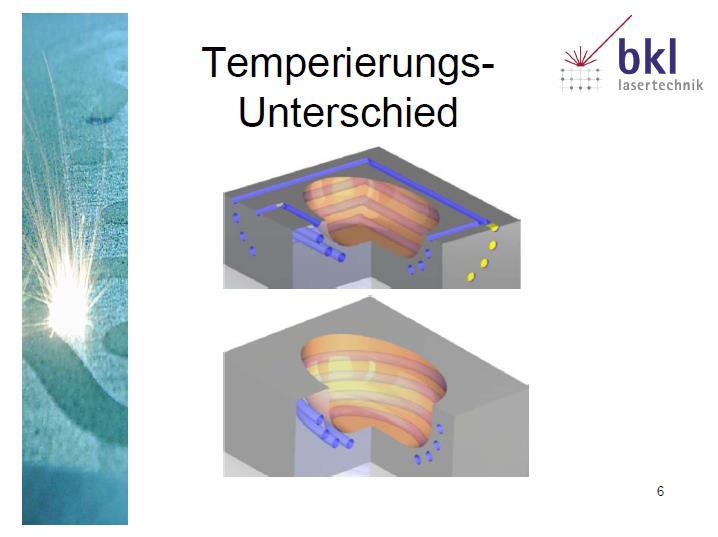

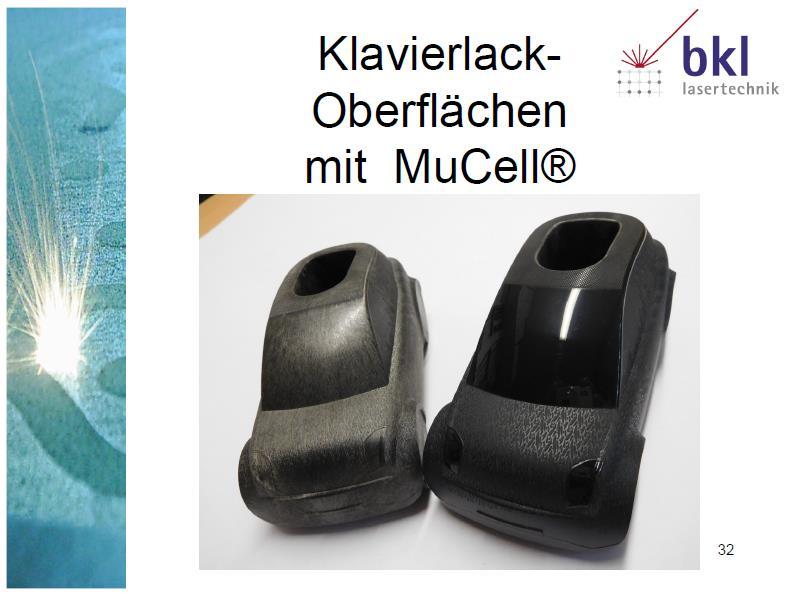

59 - Négy egyforma hosszú hűtés - Egy közös bemenet - Mind a négy hűtőcsatorna azonos átmérőjű - A bemeneti oldal keresztmetszete nagyobb mint a 4 csatornáé együttesen 59

60 Köszönöm a megtisztelő figyelmet! 60
