Tapasztalatok egy vízfolyás partfalának gabionnal készült rendezésről

Átírás

1 Mérnökgeológia-Kőzetmechanika 2015 (Szerk: Török Á., Görög P. & Vásárhelyi B.) oldalak: Tapasztalatok egy vízfolyás partfalának gabionnal készült rendezésről Expereinces at the putting in order by a brook with gabion matrasses Gálos Miklós BME Építőanyagok és Magasépítés Tanszék, miklos.galos@gmail.com ÖSSZEFOGLALÁS: A Mátra-hegységben sebesfolyású patak partfalának egyes szakaszai gabionos partfal biztosítással készültek. A gabionok több helyen nem a technológiai utasítás szerint kerültek kivitelezésre. A helyszíni vizsgálatok alapján történtek javaslatok a helyreállításra. Kulcsszavak: mederrendezés, gabion ABSTRACT: The banks of hilly stream int he Mátra montain was covered by gabion matracces. The matrasses were not laid due to the technological prescriptious at several places. keywords: brook, gabion matracces 1 BEVEZETÉS Példa nélkül semmit sem lehet helyesen tanítani vagy tanulni mondotta Cohumella római bölcselő. E gondolat jegyében érdemes közreadni azokat a tapasztalatokat, melyeket a Pásztó Mátrakeresztes térségében a Kövicses-patak mederrendezési munkáinál tapasztaltunk. A helyszíni bejárás vizsgálati eredményei a gabionfalak építésére vonatkozó általános műszaki szokások, a gabionfalakkal kapcsolatos elvárások, valamint a tervezés és kivitelezés szempontjai, illetve a helyszíni adottságok figyelembe vételével tárgyaljuk. A szakértői felülvizsgálathoz rendelkezésére álltak: Mátrakeresztes patakmeder tisztítás helyreállítás. Megvalósulási terve Műszaki Szakértői vélemény. Mátrakeresztes, Kövicses patakmederben épült gabion vezetőműben keletkezett károsodások igazságügyi szakértői vizsgálata. Pásztó Város Polgármesteri Hivatal által kezdeményezett szavatossági munkákra vonatkozó jegyzőkönyvek Jelen tanulmány nem foglalkozik a mederrendezés után kialakult egyéb károsodások formáival és azokat kiváltó okaival, csupán csak azoknak a kölcsönhatásoknak az értékelésével, melyek a gabionfalak szerkezetével és a gabionfalak kialakításával, kivitelezésével vannak összefüggésben. Levonhatók következtetések, hogy a gabionfalak építésénél történt-e olyan kivitelezési hiba, ami a falszakaszok meghibásodását okozta, a gabionfalak megfelelnek-e a gabionokra vonatkozó szerkezeti előírásoknak. A gabionos mederrendezés bemutatott szakaszai: Kövicses-patak Óvár vendéglő előtti mederszakasza a védmű Kövicses-patak szakasza a védmű Kövicses-patak szakasza A bemutatott szakaszok Pásztó város térségében a kövicses patakróll elnevezett völgyben a Hasznosi tároló és Mátrakeresztes között találhatók. A helyszínt az 1. ábra szemlélteti.

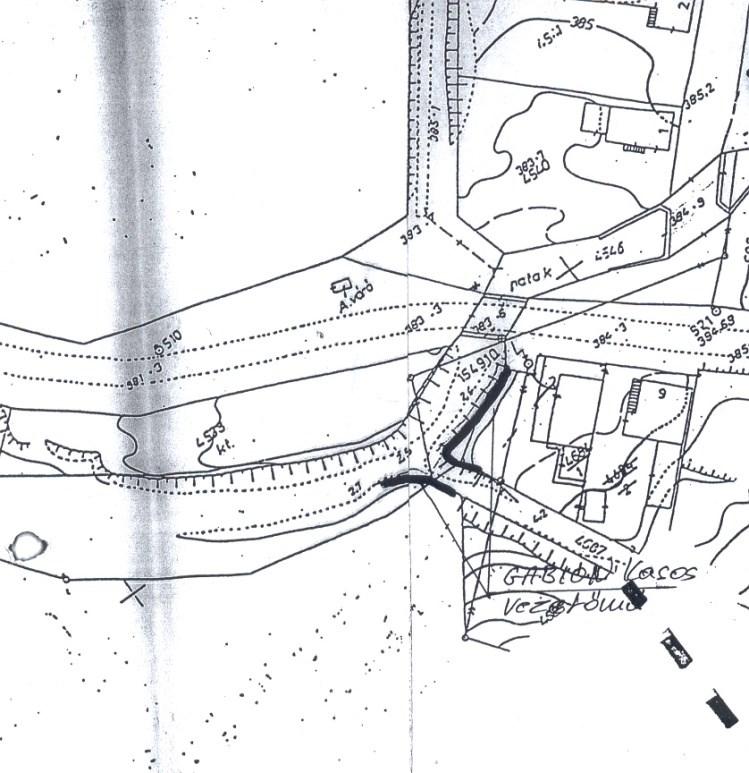

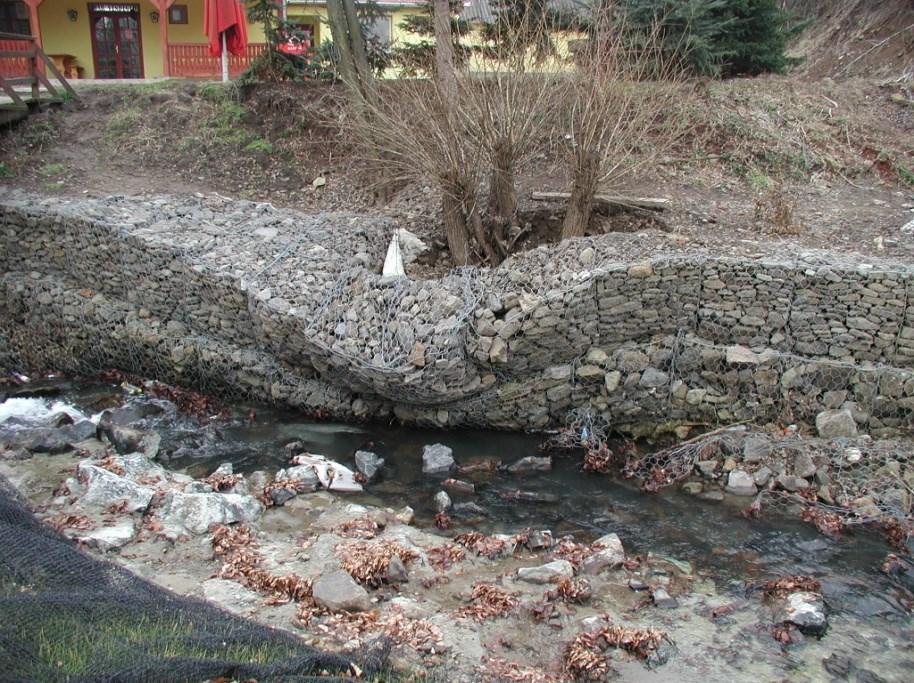

2 Gálos 1. ábra. A Kövicses patak völgye a Mátra-hegységben 2. A KÖVICSES-PATAK ÓVÁR VENDÉGLŐ ELŐTTI MEDERSZAKASZA A patakvölgy e szakaszának partfalbiztosítását a 2. ábrán bemutatott helyszínrajz szemlélteti. 2. ábra. Az Óvár vendéglő előtti mederszakasz helyszínrajza Az Óvár vendéglő előtti, a közúti híd mögött a szárnyfalaihoz csatlakozó, bal parti gabionfal közel 10 m-es szakaszon kibillent a kibillenés középső részén a gabion mögötti fa vonalában kiborulásra veszélyes állapotú. (3.ábra) 412

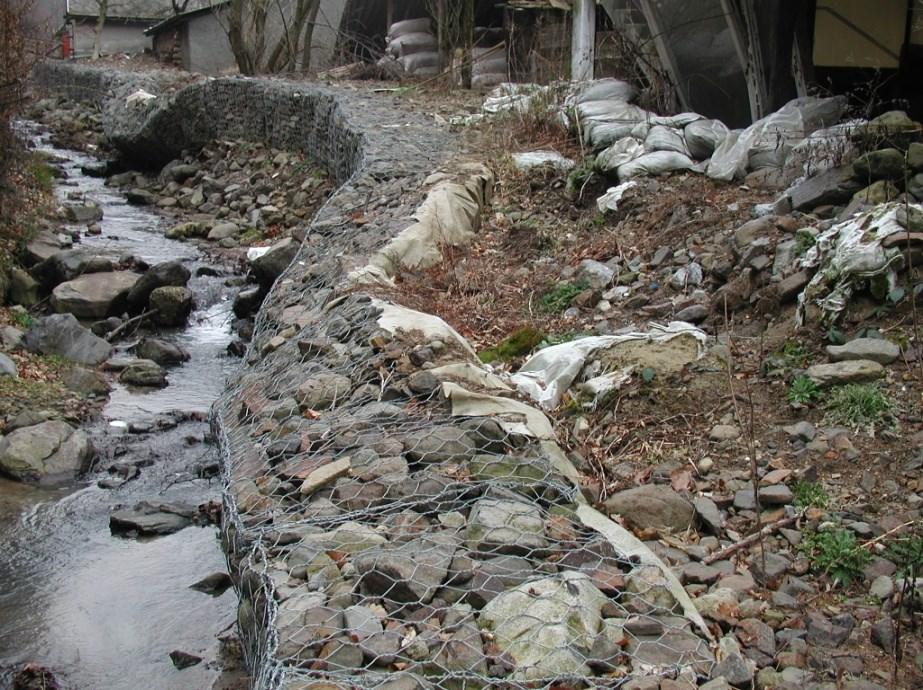

3 Vízfolyás rendezés 3. ábra. A mederszakasz kiborult védműve A bal parti ideiglenes vízfolyás eróziós völgyének bekötésénél a csatlakozó gabion elemek felső végénél nincs bekötő elem. A vízfolyás rávezetése e szakaszra nem megfelelő. Ezért a víz egy része a bekötés sarokelemén keresztül és nem a mederben érkezik a patakba. A sarokelemnél ez helyzet ki- és alámosást okoz. (4. ábra) 4. ábra. A jobb oldali keresztvölgy bekötése a patakmederbe A bal parti védműszakasz lezárásánál a gabionfalnak nincsen meg a befordított véglezárása. A végelem lazán rakott, a rácsok összekötése hiányos. A végelem kihasasodott, tönkre ment állapotúnak tekinthető. A jobb oldali partfal kialakítása, amely a parkoló feltöltését hivatott megtámasztani nem megfelelő tömörítéssel készült. A rézsűt biztosító műanyagrácsos fedés alatt a partfa nagymértékű összenyomódást mutat. A parkoló patakmeder felé eső szélén a nem megfelelően tömör perem miatt lokális meghibásodások, megsüllyedések, illetve csúszási nyomok vannak. A közúti híd alatti védmű gabionfalai helyi anyagból készültek A gabionok kőzetanyaga nagyrészt patakmederből kikerült, lekerekített különböző anyagú andezitek. A gabionok homlokfalán látható terméskövek méretei nem felelnek a rakott gabionfalakra vonatkozó szemszerkezeti elvárásoknak. (5. ábra) A gabio nfal talprészéhez rakott keskeny kőpaplan a gabionfalnak nem megfelelően kialakított alapozási hibáit hivatott javítani. Mivel a medernek ebből a szakaszából a görgeteg anyagot eltávolították 413

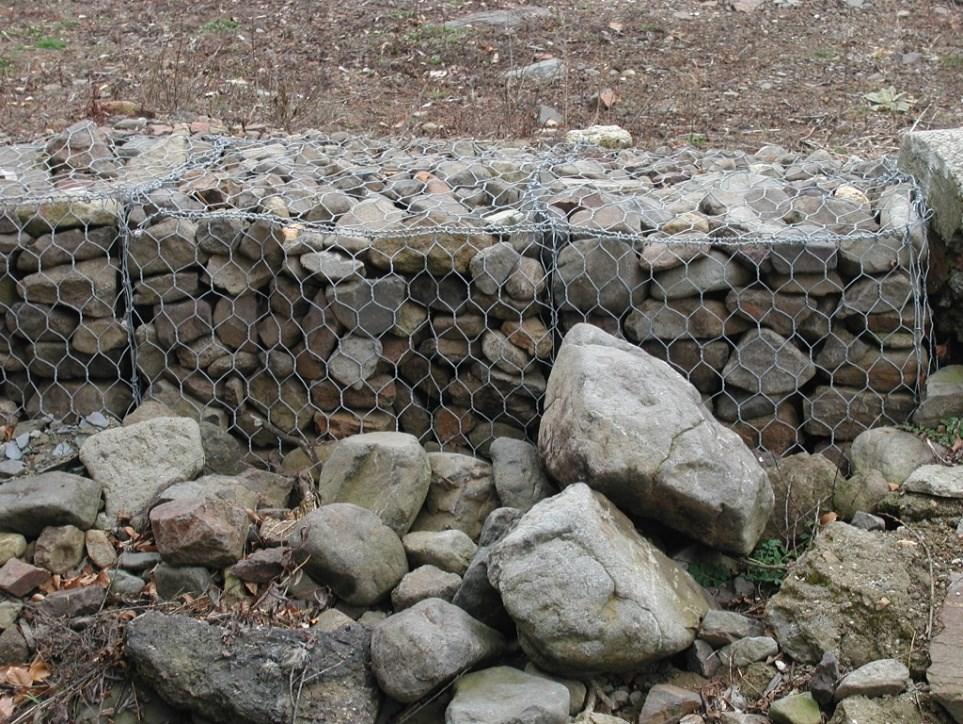

4 Gálos és a talpvédelem alapozását nem vitték le biztonságosan a vízfolyás fenékszintje alá, így a talpvédelem nem töltheti be tervezett hivatását. Az eróziónak fokozottan kitett állapotban van. 5. ábra. Kiszakadt acélrács, mely a rögzítés hiányosságait mutatja. 6. ábra. A gabionfal véglezárásánál lazán rakott kosarai 3. A VÉDMŰ KÖVICSES-PATAK SZAKASZA A patakvölgy e szakaszának partfalbiztosítását a 7. ábrán bemutatott helyszínrajz szemlélteti. A Kékesi úttal párhuzamosan futó bal parti védmű egyes szakasza lazán rakott, nem megfelelően kiékelt kövekből épített gabionokból, egyes szakasza viszont megfelelően kialakított gabionokkal készült. A Kékesi út sz. ingatlanok mögött a gabinfal rossz kivitelezése miatt, illetve a hiányos, nem megfelelő előkészítő munka következtében kiborult, tönkrement állapotban van. A fal készítése során a fallal együttdolgozó háttöltés nem szakszerűen lett kialakítva. A facsoport az építés során bent maradt, ennek következtében a gabionfal alapozása, és hátoldali védelme ezen a szakaszon nem megfelelően készülhetett el. A gabionfal a Kékesi út 32. sz. ház mögött kiborult, tönkrement állapotban van. Tönkremenetele a mögöttes épületek állékonyságát is veszélyezteti. 414

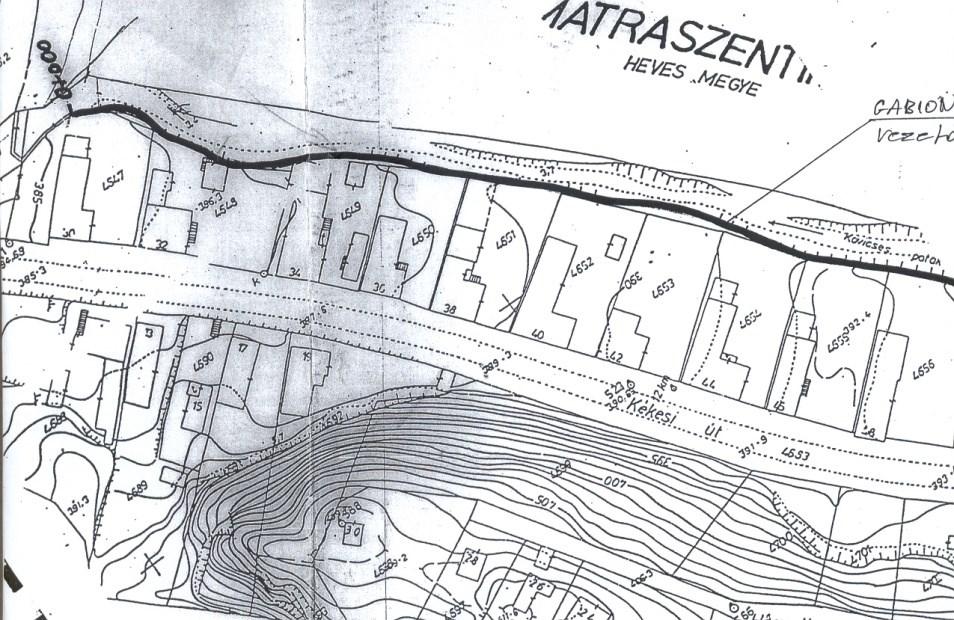

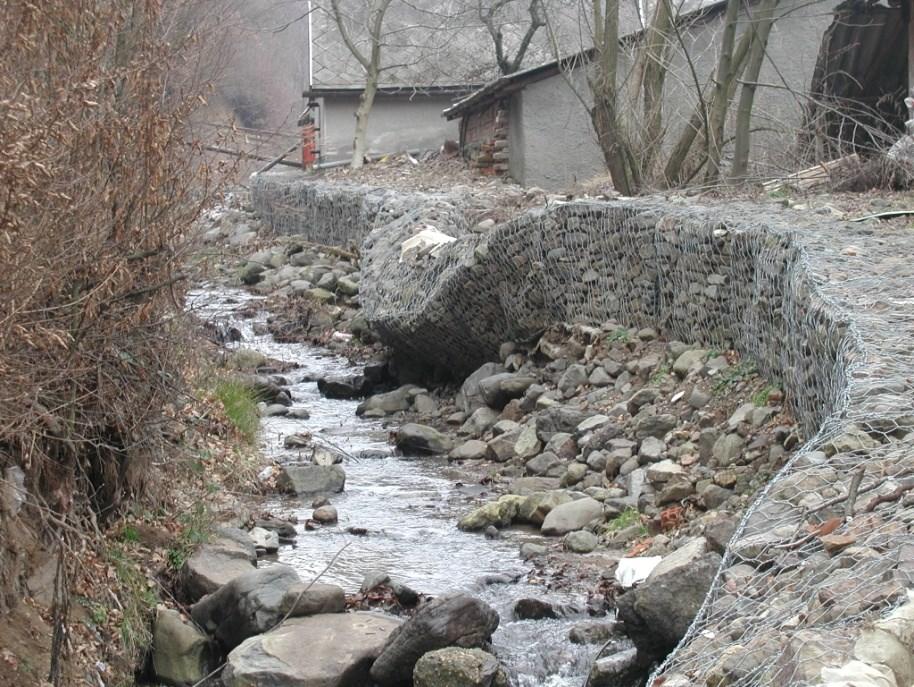

5 Vízfolyás rendezés Vízfolyás irányba e szakasztól kb. 20 méterre a falszakasz már szintén a kiborulás határállapotában van. 7. ábra. A védmű Kövicses-patak szakaszának helyszínrajza 8. ábra. A Kékesi u sz. ingatlanok mögötti gabionfal kiborult állapota 9. ábra. Lazán rakott gabionok 415

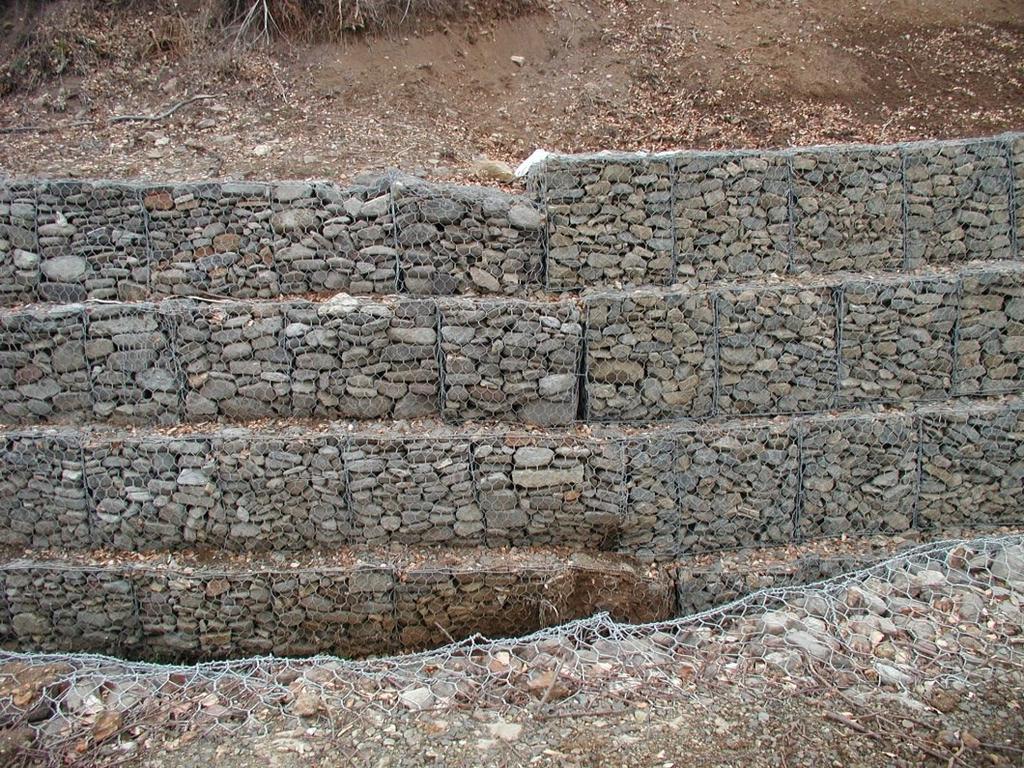

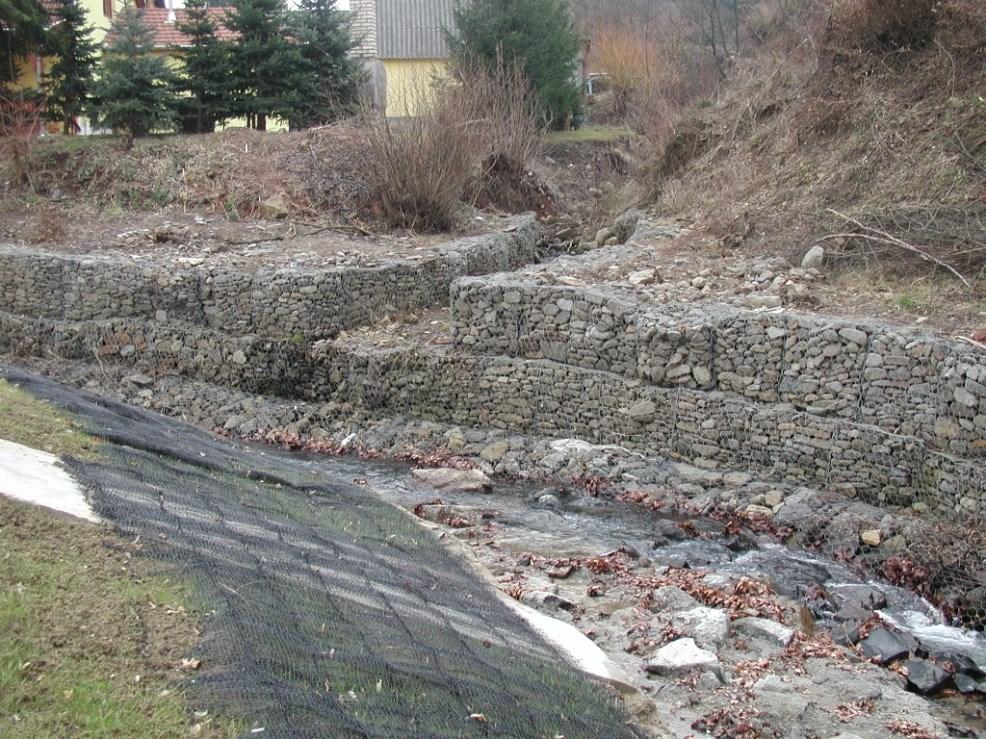

6 Gálos A Kékesi úttal párhuzamos védműszakasz. A gabionok lazán, nem a technológiai utasításnak megfelelően építettek. A kőzetanyag szemszerkezete nem megfelelő, a rakás nem kézi rakásra utaló. A falszakasz alapozása és a háttértöltés kialakítása nem terv szerint elkészített. A helyesen rakott falszakaszon a görgeteg kövek sem okoznak meghibásodást. A védmű terv szerint viselkedik. (10. ábra) 10. ábra. Helyes építési technológiával rakott falszakasz 11. ábra. Ggabion előtti kőszórás görgeteg kövekből 4. A VÉDMŰ KÖVICSES-PATAK SZAKASZA A patakvölgy e szakaszának partfalbiztosítását a 12. ábrán bemutatott helyszínrajz szemlélteti. A Kélesi út mellett kialakított parkoló és a Kövicses patakon átvezetett gyaloghíd környezetében kialakított védmű gabionfalai ellentmondásos képet mutatnak. A jobb oldali lépcsősen kialakított támfal gabionjai a technológiai utasításnak megfelelően készítettek, kivételt képez egy-egy gabion hiányos átkötése, illetve a végelemben a nem megfelelően rakott sarokrész. 416

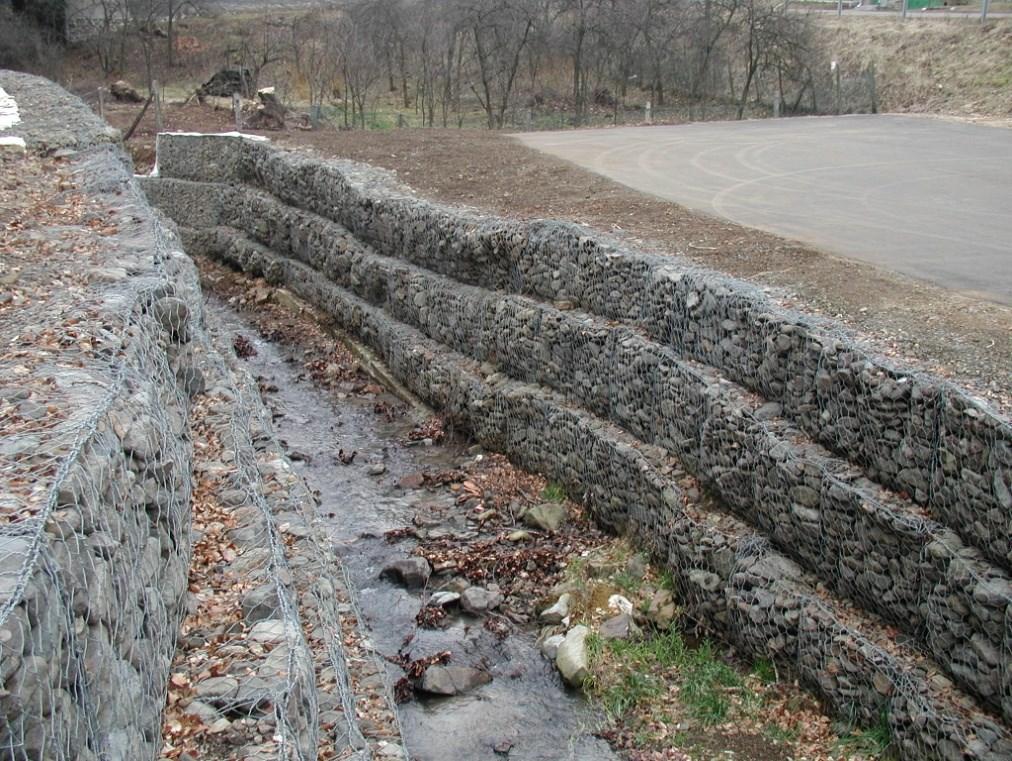

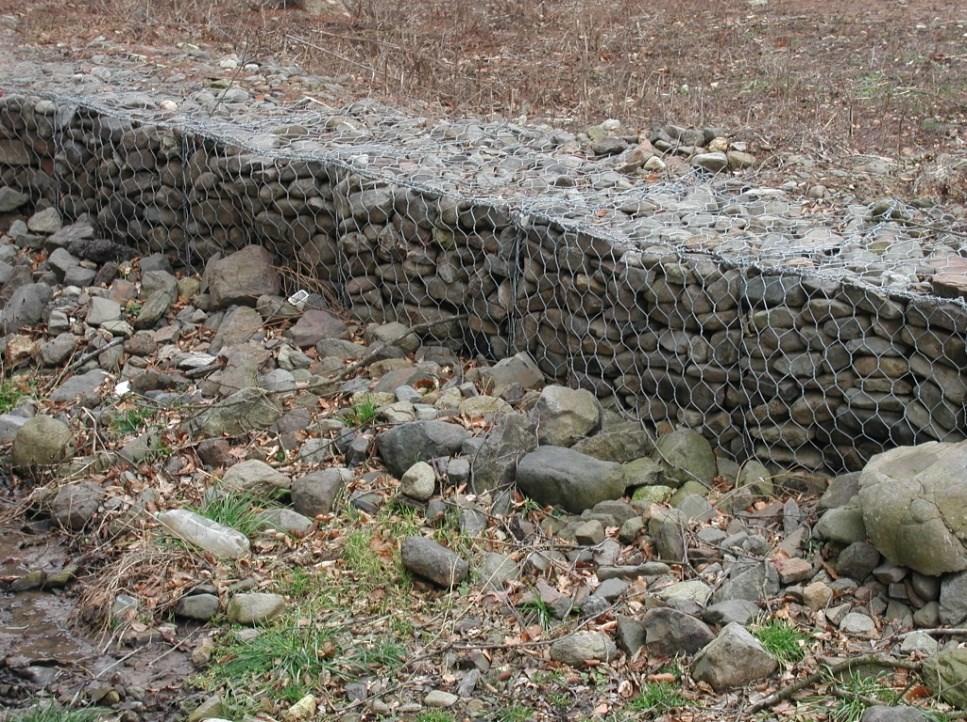

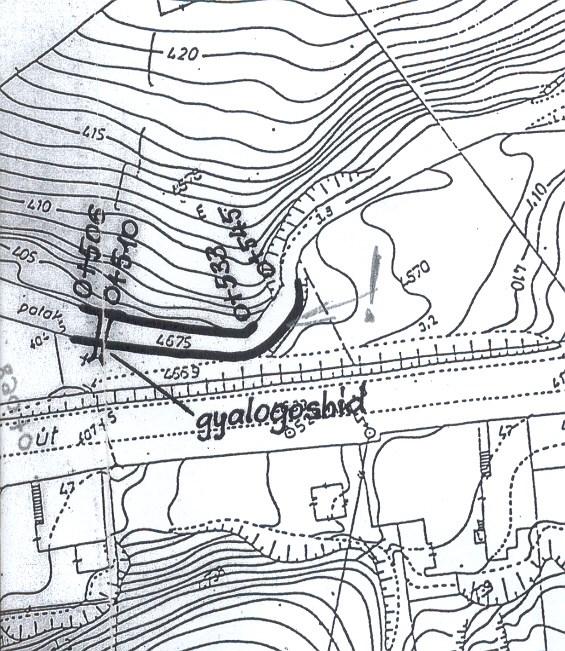

7 Vízfolyás rendezés 12. ábra. A védmű Kövicses-patak szakaszának helyszínrajza A bal oldali lépcsősen rakott gabionfal gabionjai nem a technológiai utasításnak megfelelően készítettek. A gabionokban a kövek lazán, nem kiékelten rakottak. Valószínűen nem kézi, hanem beöntéses rakat készült. A gabionok kihasasodottak, további tömörödésre hajlamosak. A védmű egyes szakaszain alapozási hiányosságra is visszavezethető meghibásodás tapasztalható. Az így bekövetkező alakváltozás várhatóan rácsszakadást is eredményezhet, ami a védmű lokális tönkremenetelét és azon a szakaszon a parkoló meghibásodását is eredményezheti. (13. ábra) 13. ábra. Egyenlőtlenül kialakított gabionokból épített partszakasz. A parkolót megtámasztó védmű gabionjai lazán, nem a technológiai utasításnak megfelelően rakottak. A gabionok kihasasodtak. A védmű mind vízszintes, mind függőleges irányban rendezetlen képet mutat. (14. ábra) 417
