1 HATÉKONY vízkezeléssel a Legionella fertőzések ellen 1

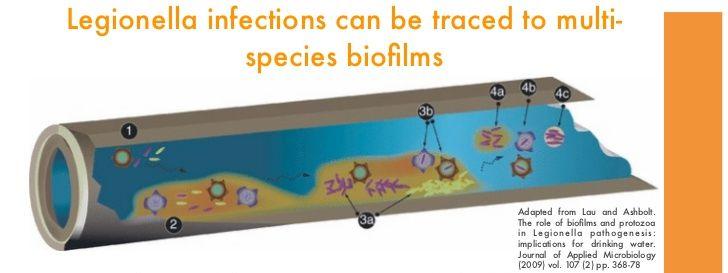

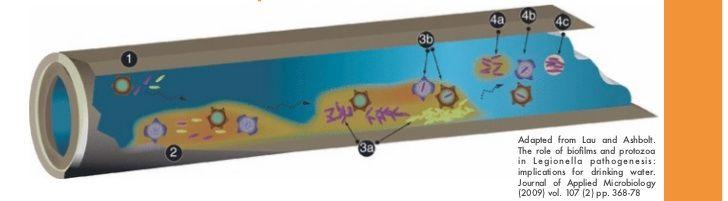

2 HATÉKONY vízkezeléssel a Legionella fertőzések ellen A legionella elterjedése a medence vízrendszerében: 1. Legionella baktériumok bekerülése a vízhálózatból a medence vízhálózatába lényegében elkerülhetetlen, nem terhelésfüggő. A kérdés csak az, hogy el tud-e szaporodni! 2. Legionella baktérium megtelepedése biofilmben 3. Szaporodás a biofilm védelmében, vagy akár egy amőbában is 4. Folyamatos kiáramlás a biofilmből 2

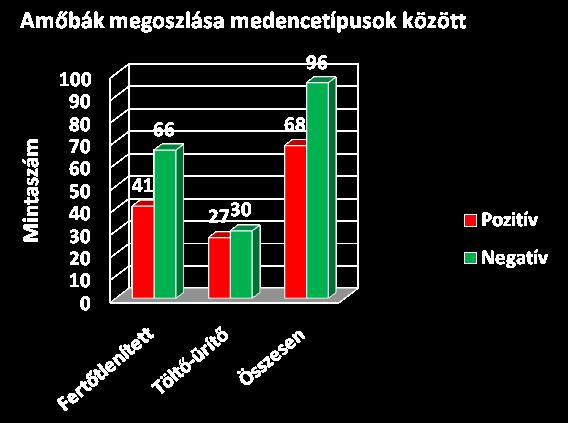

3 HATÉKONY vízkezeléssel a Legionella fertőzések ellen A legionella elterjedése a medence vízrendszerében: Szaporodás a biofilm védelmében, vagy akár egy amőbában is. Legionellák és amőbák előfordulása magyarországi fürdőkben, Kiss Csaba PhD-hallgató, ELTE 3

4 HATÉKONY vízkezeléssel a Legionella fertőzések ellen A legionella elterjedése a medence vízrendszerében - SZŰRŐTÖLTET: Biofilm zónák MIÉRT ÉPPEN A SZŰRŐTÖLTET? 25 x 10 x 1,43 m-es medence 350m 2 belső felületű 1m 3 homok felülete 3 000m 2 Szűrőhomok (4 m 3 ) felülete: 4 x = 12'000m 2 Csövezés, tartályok vízzel érintkező felülete: ~ 150m 2 A SZŰRŐTÖLTET a teljes nedvesített felület 96%-át teszi ki. 4

5 HATÉKONY vízkezeléssel a Legionella fertőzések ellen A legionella elterjedése a medence vízrendszerében a fentiek szerint: A BIOFILMBEN VALÓ SZAPORODÁS, MAJD FOLYAMATOS KIRAJZÁS ONNAN. ELSŐDLEGES FELADATUNK TEHÁT: MEGAKADÁLYOZNI A BIOFILM KÉPZŐDÉST 5

6 HATÉKONY vízkezeléssel a Legionella fertőzések ellen TENNIVALÓK a BIOFILM-mentességhez: 1. A MEGFELELŐ FERTŐTLENÍTŐSZER-SZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM GÁTLÁS/ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS: MECHANIKUS + FERTŐTLENÍTŐ SZERES (medencehéj, csövek belső felülete) 6

7 HATÉKONY vízkezeléssel a Legionella fertőzések ellen Nem azokra a szerekre kell első lépésben koncentrálni, amelyek a kifejezetten a biofilm ellen hatékonyak az már egy másodlagos kezelési feladat hanem azokra, amik HATÉKONYAN GÁTOLJÁK A BIOFILM KIALAKULÁSÁT. Véleményem szerint a legalkalmasabb szer a gátlásra nem más mint a: KLÓR Kisméretű pezsgőmedencék esetében pedig a: BRÓM 7

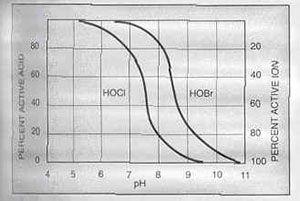

8 BRÓM alapú fertőtlenítőszerek a kisméretű pezsgőmedencékhez Hypobromous acid (HOBr) 57,0 8,5 43,0 Dissociation of hypobromous acid and hypochlorous acid at various ph values, Lenntech hypobromite ion (OBr-) % bromine as HOBr ph % bromine as OBr ,0 0,0 99,4 6,5 0,6 98,0 7,0 2,0 94,0 7,5 6,0 83,0 8,0 17,0 A BRÓM alkalmazásának jellemzői: Nem jelentős a hatékonyságának a phfüggése A kötött brómformák is hatékonyak A kötött brómformák jóval kevésbé illékonyak a kötött klórformákhoz képest A szer kisebb mennyiségű klórt is tartalmaz, amely regenerálja a kötött brómformákat. A stabilizáló hidantoin hasonlóan hat mint a cyanursav 8

9 HATÉKONY vízkezeléssel a Legionella fertőzések ellen HYGIÉNÉS BIZTONSÁG? BIZTONSÁG A KÉMIAI MELLÉKHATÁSOKKAL SZEMBEN KLÓR KLÓR csak megfelelő technológiával 9

10 A VÍZKEZELÉS 12+1 ALAPVETÉSE SW szerint 1. A RÖVID ÉS HOSSZÚTÁVÚ HIGIÉNÉS BIZTONSÁG a két KIEMELT PRIORITÁS 2. KÉT helyen van HIGIÉNÉS KOCKÁZAT: a MEDENCÉBEN (a vízben) és a FEDETT FÜRDŐK LÉGTERÉBEN (a medencetérben) 3. A HIGIÉNÉS KOCKÁZAT NAGYON ELTÉR a különböző MEDENCETÍPUSOKNÁL 4. A medencében MINDIG!! kell LEGYEN TARTÓS HATÁSÚ FERTŐTLENÍTŐSZER 5. A KLÓROZÁS KORSZERŰ, de csak SZIGORÚ FELTÉTELEK betartásával. Olyan KLÓROZÁSI RENDSZER kell, amely: ALIG KELETKEZTET a vízből a MEDENCETÉRBE KIJUTNI KÉPES, EGÉSZSÉGKÁROSÍTÓ vegyületeket A KELETKEZŐ KEVÉS JÓ RÉSZÉT PEDIG ELTÜNTETI (elbontja vagy megköti) 6. A KLÓRMENTES fertőtlenítési eljárások jelenleg KEVÉSBÉ HATÉKONYAK, mint a klóros eljárások, csak SZIGORÚ FELTÉTELEK mellett alkalmazhatók: KIS TERHELÉS ESETÉN EMELT HATÉKONYSÁGÚ SZŰRÉSSEL KOMBINÁLVA 10

11 HATÉKONY vízkezeléssel a Legionella fertőzések ellen 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL Mi kell ehhez? 1.1 Megfelelő forgatási teljesítmény FOLYAMATOSAN 1.2 AUTOMATIKUS vegyszeradagolás 1.3 Megfelelő VÍZTÉRFOGAT biztosítása a kis medencék esetén 1.4 Megfelelő HATÁRÉRTÉK-TARTOMÁNY különösen a nagyon változó terhelésű, kis medencéknél 1.5 Az élményelemek RENDSZERES működtetése, vagy a forgatott víz bevezetése az élményrendszerekbe 11

12 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény FOLYAMATOSAN OKK Módszertani Útmutató: 12

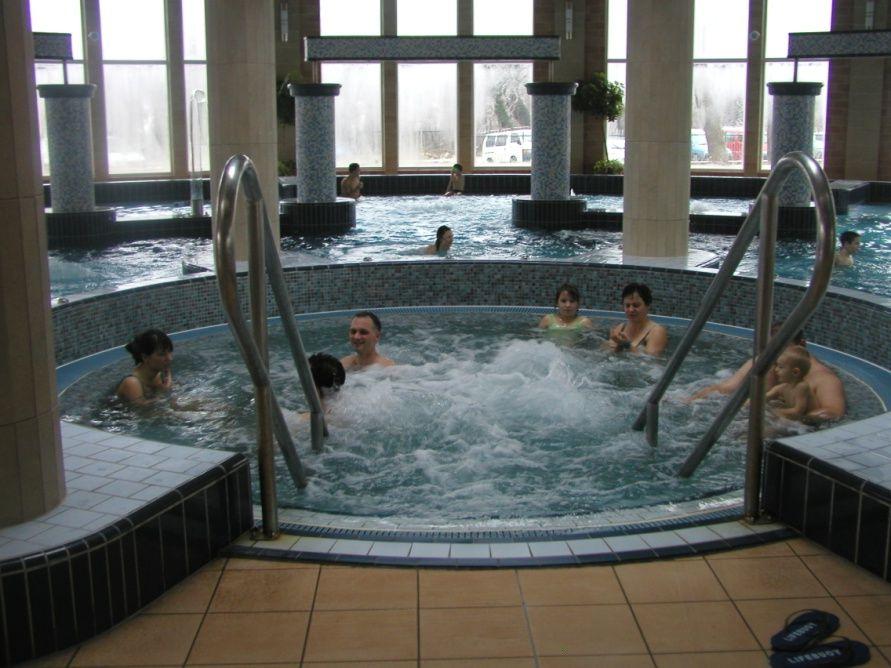

13 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény FOLYAMATOSAN OKK Módszertani Útmutató: Ha valaki sokallná az MSZ által meghatározott forgatást, számoljunk egy kicsit nemzetközi kitekintésben: Mérete: D5m Vízfelülete: 19,6 m2 Víztérfogata: 13 m3 Vízelvezetés: körben feszített víztükör Ülőpad hossza a belső íven mérve: 10,5 m Vízmasszázs-befúvó csoportok száma: 13 13

14 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: Vízforgatás méretezése a 37-es NM Rendelet szerint: Q = 2 x N = 2 x A x 0,4 = 2 x 7 (Q ~ 1 x V) Q = 1,4 x 2 x 7 = 19,6 20 m3/h - átforgatási idő így 40 perc körüli 1,4: teljesítmény tartalék az ME pontja alapján (a tervező tetszése szerint felvéve) Vízforgatás méretezése a DIN szerint - begrenzte Nutzung esetén!: N = n x P 1.1 Megfelelő forgatási teljesítmény n: óránkénti fürdőzőcserélődés n = 3 P: ülőhely száma P = V / 0,4 V: térfogat m3-ben Q = 15 x V (ózon és ultraszűrő nélkül) Q = 15 x 13 = 195 m3/h - átforgatási idő így 4 perc körüli 14

15 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény Méretezés az osztrák BHygV törvény szerint: N = ( L l ) / 0,8 L: medence kerülete l: belépő-rész hossza N = 10,5 / 0,8 = 13 fő/óra Q = 5 x N = 65 m3/h - átforgatási idő így 12 perc körüli Méretezés a brit PWTAG (WHO) ajánlások szerint (spa kategória): T = 5-20 perc T: átforgatási idő Q(5perc) = 60/ 5 x V = 12 x V = 12 x 13 = 156 m3/h 5perc Q(20perc) = 60/20 x V = 3 x V = 3 x 13 = 42 m3/h - 20 perc 15

16 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény Méretezés az MSZ 15234:2012 szabvány szerint: 1-es típusú fürdő: Q = 4 x N 2-es típusú fürdő: Q = 3 x N N = Ü N: egyidejű névleges terhelés Ü = L / e L: ülőpad hossza e: 0,8 m/ fő N = 10,5 / 0,8 = 13 fő 1-es típusú fürdő: 2-es típusú fürdő: Q = 4 x N = 4x13 = 52 m3/h - átforgatási idő 15 perc Q = 3 x N = 3x13 = 39 m3/h átforgatási idő 20 perc 16

17 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény FOLYAMATOSAN A VÍZFORGATÁS TERHELÉSFÜGGŐ SZABÁLYOZÁSA frekvenciaváltós WiToMat berendezéssel (Akár 50%-os energiamegtakarítással 1-3 éves megtérülési időkkel!) 17

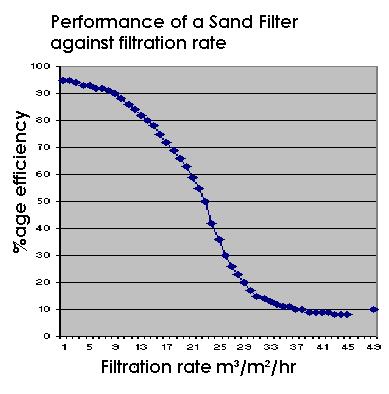

18 1. Megfelelő fertőtlenítőszer szint - FOLYAMATOSAN: 1.1 Megfelelő forgatási teljesítmény ALAPVETŐ TECHNOLÓGIAI KÖVETELMÉNY TÖREKEDNI az alacsony szűrési sebességekre. A kis terhelésű időszakokban a FORGATÁS SZABÁLYOZÁSÁVAL jelentősen csökkenthető a szűrési sebesség. MELLÉKHATÁS : akár 50%-os energia-megtakarítás 2-3 éves megtérüléssel. 15 m3/m2/h esetén 4-szer hatékonyabb a szűrés mint 30 m/h esetében 18

19 A PEZSGŐFÜRDŐ MEDENCÉKRE JELLEMEZŐ ERŐSEN VÁLTOZÓ TERHELÉS és A RÖVID IDEJŰ CSÚCSTERHELÉSEK MIATT EZEN MEDENCÉK KORSZERŰ VÍZFORGATÁSÁNAK ALAPVETŐ ELEME A FORGATÁS-SZABÁLYOZÁS! (HA NINCS LEHETŐSÉG VISSZASZABÁLYOZÁSRE LE FOGJÁK ÁLLÍTANI A BERENDEZÉST.) A CÉLOK: min. 23 óra / nap VÍZFORGATÁS (1 ÓRA ÖBLÍTÉSI SZÜNETTEL) JELENTŐSEN JAVULÓ SZŰRÉSMINŐSÉG ENERGIATAKARÉKOSSÁG csak 3. szempontként!!! (PRIORITÁSOK) 19

20 1. Megfelelő fertőtlenítőszer szint, FOLYAMATOSAN 1.2 Automatikus vegyszeradagolás 1.3 Megfelelő víztérfogat 20

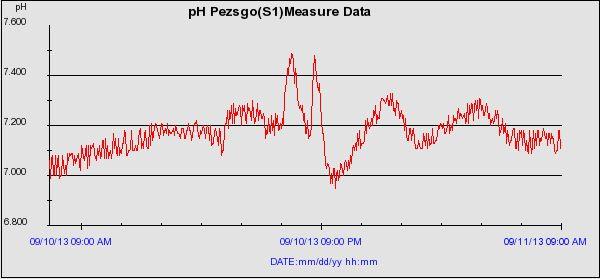

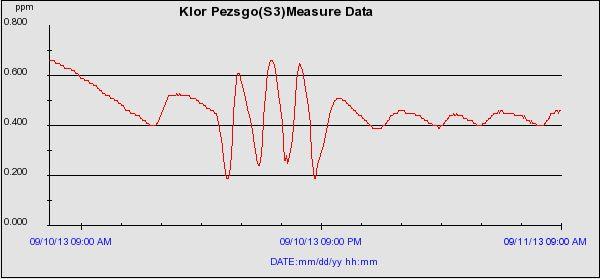

21 1. Megfelelő fertőtlenítőszer szint TARTOMÁNY, FOLYAMATOSAN Regisztrálás nélkül nem ellenőrizhető!!! 21

22 TENNIVALÓK: 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS (medencehéj, csövek belső felülete) 22

23 A HATÉKONY és MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA A: ph-szabályozás FOLYAMATOSAN (klórozás ph-függése, esetleg BRÓM alkalmazása kisebb medencéknél) EHHEZ: medencevíz PUFFERKAPACITÁSÁ-nak felügyelete (a ph-érték kézbentartásához + víz egyensúlyi állapot megtartása) MINIMUM > 1 mval/l = 50 mg/l CaCO 3 - egyenérték MAXIMUM < 4 mval/l = 200 mg/l CaCO 3 - egyenérték 23

24 A HATÉKONY és MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA B: KIEGÉSZÍTŐ TECHNOLÓGIAI ELEMEK klóros fertőtlenítéses alaptechnológiához: OXIDÁCIÓ Vegyszeres: KLÓRSOKK, KLÓRDIOXID (fertőtlenít IS, de nincs tartós fertőtlenítő hatása), ÓZON (fertőtlenít IS, de nincs tartós fertőtlenítő hatása), MPS Fotokémiai: LP-UV (fertőtlenít IS, de nincs tartós fertőtlenítő hatása), MP-UV (fertőtlenít IS, de nincs tartós fertőtlenítő hatása), ADSZORPCIÓ Szemcsés töltetű tartályban: HIDROANTRACIT két/több-rétegű szűrő felső rétegeként AKTÍV SZÉN önálló tartályban Poradagolással: AKTÍV SZÉN POR 24

25 TENNIVALÓK: 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM GÁTLÁS / ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS (medencehéj, csövek belső felülete) 25

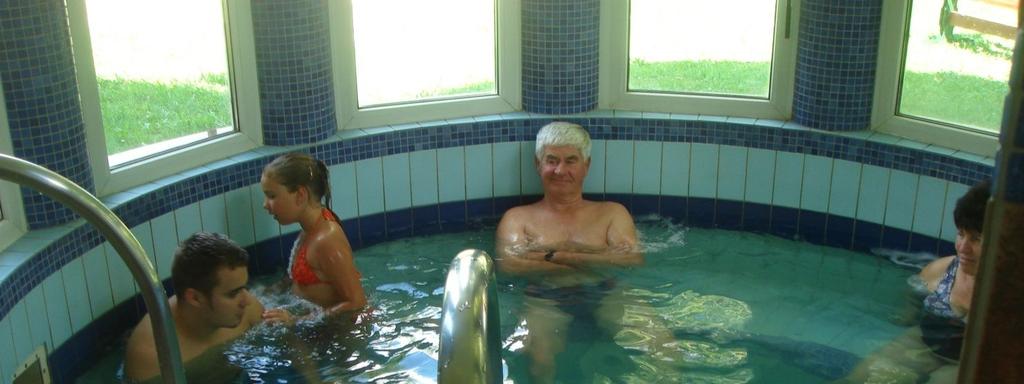

26 2. Megfelelő minőségű szűrés - szűrőöblítés 26

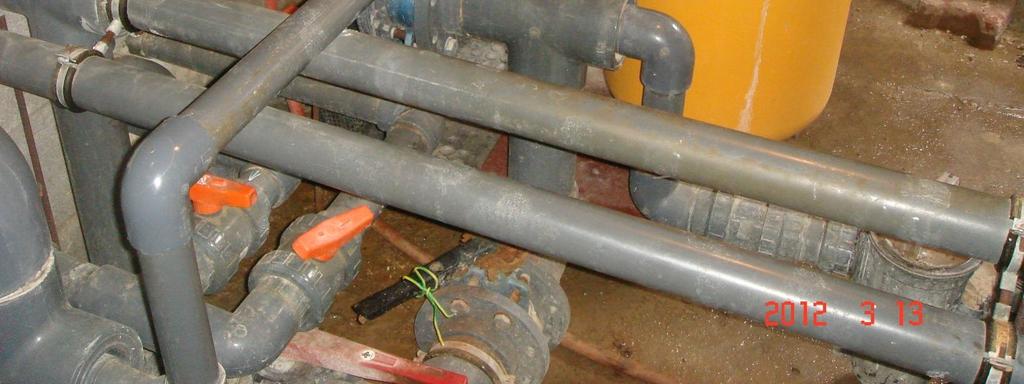

27 2. Megfelelő minőségű szűrés - szűrőöblítés 27

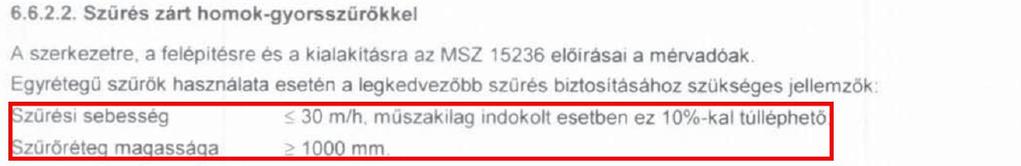

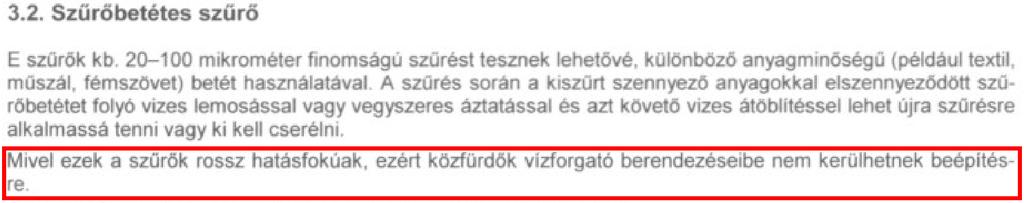

28 2. Megfelelő minőségű szűrés - szűrőöblítés 28

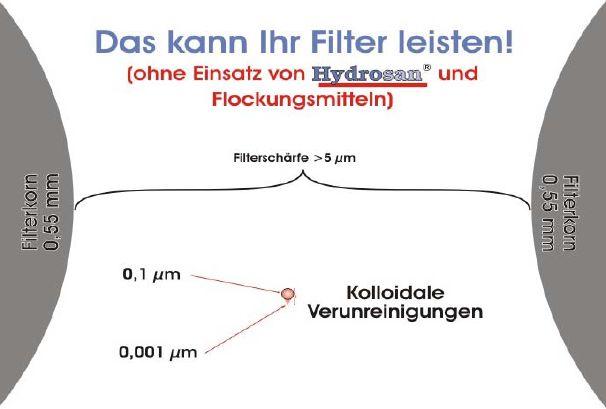

29 A SZŰRÉS hatékonyságnövelési lehetőségei: Pelyhesítés optimalizálása TÉNYEK: a medencevíz szennyeződéseinek JELENTŐS része a kolloid részecskékben található a szemcsés szűrők a kolloidokat nem képesek kiszűrni a pelyhesítéssel a szemcsés szűrők szűrési finomsága több nagyságrenddel javítható 29

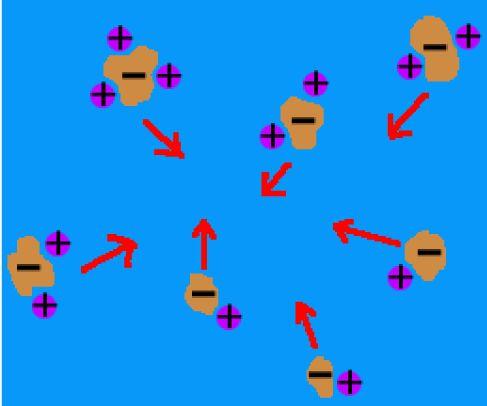

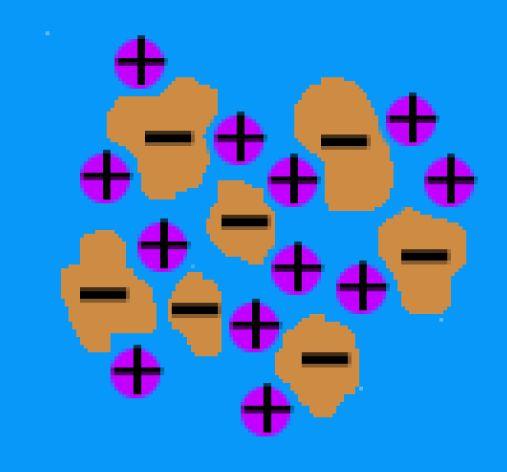

30 A SZŰRÉS hatékonyságnövelése: optimális pelyhesítéssel KOAGULÁCIÓ A töltéssel rendelkező kolloid részecskék semlegesítése, mikro-pelyhekké alakítása. GYORS LEFUTÁSÚ (néhány másodperc), ERŐSEN TURBULENS áramlási környezetet igényel. A BEKEVERÉSRE IS ODA KELLENE FIGYELNI!!! 30

31 A SZŰRÉS hatékonyságnövelése: optimális pelyhesítéssel FLOKKULÁCIÓ: A mikro-pelyhek ÖSSZERAGASZTÁSA nagy és hosszanti kiterjedésű molekula-szerkezetű POLYELEKTROLITOKKAL jól szűrhető MAKROPELYHEKKÉ. LASSÚ LEFUTÁSÚ (több perc), NYUGODT áramlási környezetet igényel jellemzően a szűrőtartály felső vízterében. mikro-pehely 31

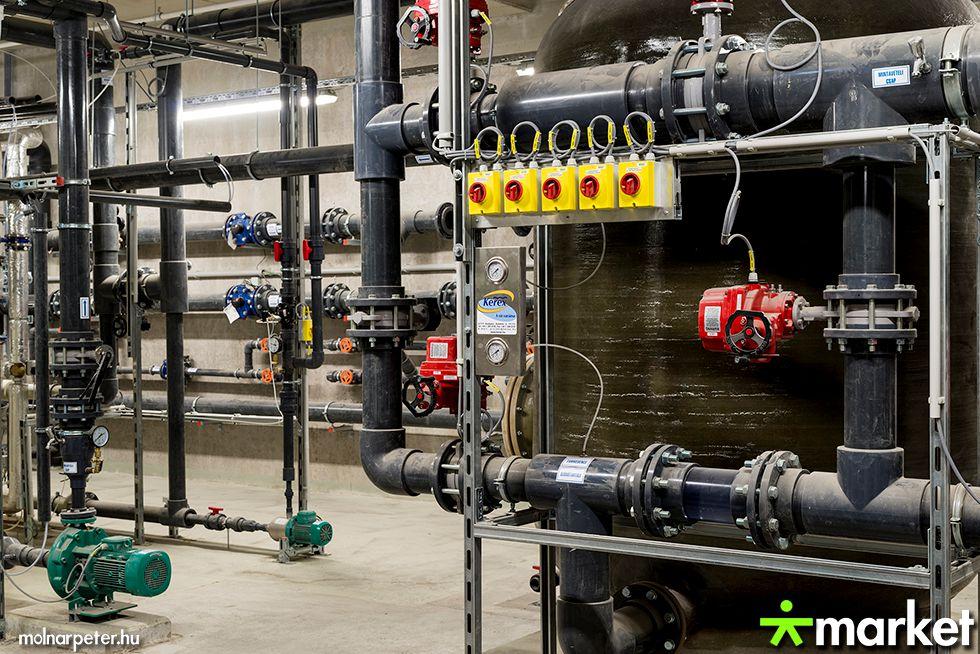

32 A SZŰRÉS hatékonyságnövelési lehetőségei: Szűrőöblítés optimalizálása a szűrő megfelelő (szabványos) kialakításával + öblítési intenzitás beállítása (frekvenciaváltó): 32

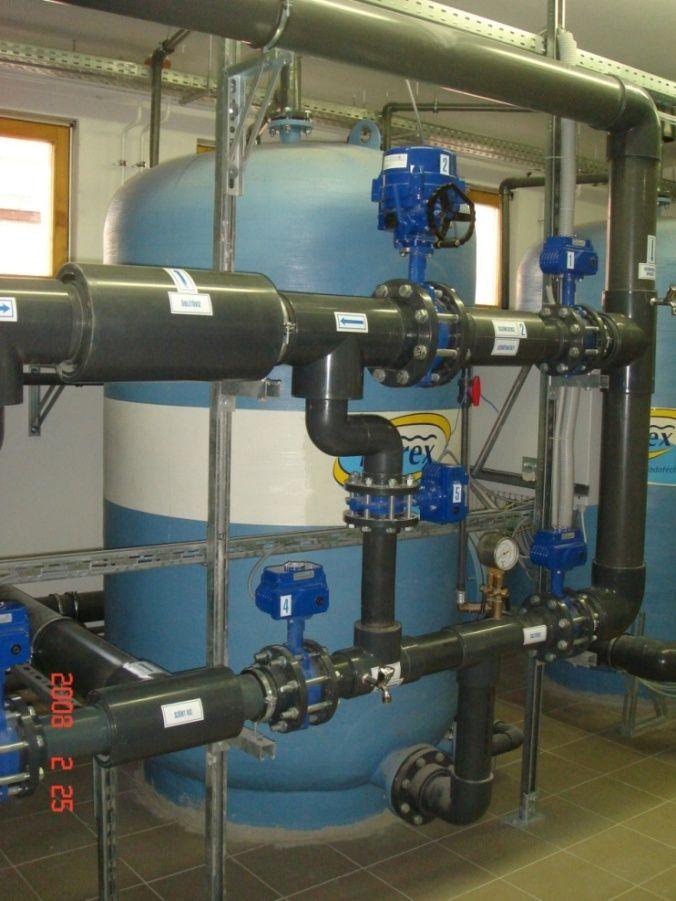

33 A SZŰRÉS hatékonyságnövelési lehetőségei: Szűrőöblítés optimalizálás AUTOMATIZÁLÁSSAL 33

34 TENNIVALÓK: 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM GÁTLÁS / ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS (medencehéj, csövek belső felülete) 34

35 RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) CÉLOK: BIOFILM GÁTLÁS / ELTÁVOLÍTÁS KÉMIAI MELLÉKHATÁS MENTESSÉG OXIDÁCIÓS MÓDSZERREL Javasolt gyakoriság: 2-4 hét (Szűrőtartályok esetében Legionella veszélytől függetlenül is havonta ajánlott.) SZÓBA JÖHETŐ SZEREK: KLÓR: g/m3 koncentrációban KLÓRDIOXID: g/m 3 koncentrációban pl.: (1l HYDROXAN + 1l Top Stabi Klór + 1 l víz) / 1 m 3 vízhez = 70g klórdioxid / m 3 HidrogénPeroxid+Ezüst pl.: Nanosept Aqua Super BGyH Zrt / Kovács Laci dicsérte 35

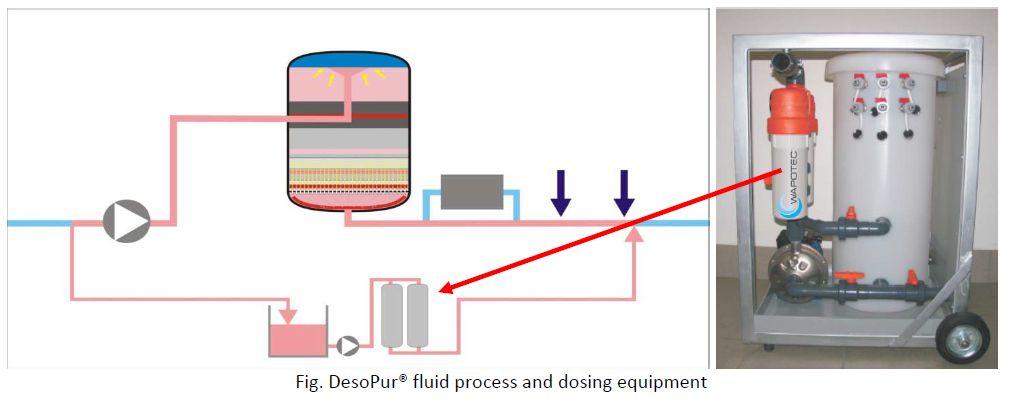

36 RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) CÉLOK: BIOFILM GÁTLÁS / ELTÁVOLÍTÁS KÉMIAI MELLÉKHATÁS MENTESSÉG OXIDÁCIÓS MÓDSZERREL FONTOS A FELTÉTELEK CIP-BERENDEZÉS + CSATLAKOZÁSOK MEGTEREMTÉSE. Egy példa: 36

37 TENNIVALÓK: 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM GÁTLÁS / ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS (medencehéj, csövek belső felülete) 37

38 RENDSZERES MEDENCE ÜRÍTÉS MEGSZÍVLELENDŐ, HOGY NÉMET VAGY SVÁJCI PÉLDÁKNAK MEGFELELŐEN LEGALÁBB HETENTE LEÜRÍTÉSRE KERÜLJENEK A KIS TÉRFOGATÚ PEZSGŐMEDENCÉK. FONTOS!!! MINDEN csőszakasz TELJESEN leüríthető kell legyen! Ha mégsem: kompresszoros kifúvatással lehet próbálkozni. 38

39 TENNIVALÓK: 1. A MEGFELELŐ KLÓRSZINT FOLYAMATOS BIZTOSÍTÁSA MINDENHOL (a súlyos fertőzések tapasztalatai alapján) 2. A HATÉKONY ÉS MELLÉKHATÁS-SZEGÉNY KLÓROZÁS FELTÉTELEINEK BIZTOSÍTÁSA 3. MEGFELELŐ MINŐSÉGŰ SZŰRÉS és SZŰRŐÖBLÍTÉS (KÉMIAI MELLÉKHATÁS MENTESSÉG FIZIKAI MÓDSZERREL) 4. RENDSZERES SOKKOLÁS (szűrő csőrendszer - medence) (BIOFILM GÁTLÁS / ELTÁVOLÍTÁS ÉS KÉMIAI MELLÉKHATÁS MENTESSÉG) 5. RENDSZERES MEDENCE ÜRÍTÉS 6. RENDSZERES FELÜLET TISZTÍTÁS (medencehéj, csövek belső felülete) 39

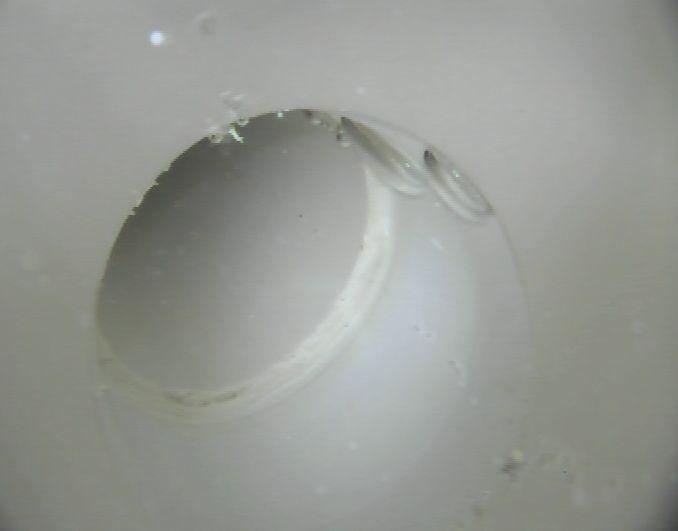

40 MECHANIKUS fázis: Tube Cleaner: kationos felületaktív anyag FERTŐTLENÍTŐSZERES fázis: KLÓRDIOXID: g/m 3 koncentrációban pl.: (4l HYDROXAN + 4l Top Stabi Klór + 4 l víz) / 1 m 3 vízhez = 280g klórdioxid / m 3 ELŐTT: UTÁN: FONTOS: a csővezetékek TELJES LEÜRÍTHETŐSÉGE 40

41 AKTUÁLIS TÉMÁK SZABVÁNYOK KORSZERŰSÍTÉSE MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással MSZ 15236:2013 Uszodák és fürdők vízkezelése. Szűrők TÉLI KÁROK HELYREÁLLÍTÁSA, MEDENCÉK FELÚJÍTÁSA 41

42 Köszönöm a figyelmet! 42
