VÁLTOZÁSOK AZ USZODAI SZABVÁNYOKBAN KORSZERŰSÍTÉSI TERVEK

Átírás

1 1

2 PROGRAM 09:00 09:05 Köszöntés, Staniszewski W., FUL Szakosztály, elnök 09:05 09:30 Változások az uszodás szabványokban az elmúlt 1-2 évben. A 2018-ra tervezett módosítások vitaindító bemutatása ELŐADÓ:, FUL Szakosztály, elnök 09:30 10:15 Kút búvár szivattyúk alkalmazása a vízgépészetben: nagy hatásfokú berendezések, termálvízre alkalmas kivitelek, energia-megtakarítási lehetőségek ELŐADÓ: Hegedűs Tamás, WILO Magyarország Kft. 10:15 10:35 Páramentesítő berendezések az örökké valóságnak vagy azért nem egészen? ELŐADÓ: Takács Gábor 10:35 10:55 KÁVÉSZÜNET 10:55 11:15 Vízegyensúly és korrózió az uszodai vízkezelésben ELŐADÓ:, FUL Szakosztály, elnök 11:15 12:00 Az ivóvízhigiéné tervezési eszközei az épületekben MMK FAP anyag bemutatása ELŐADÓ: Eördöghné dr. Miklós Mária PhD adjunktus, Pécsi Tudományegyetem 12:00 12:45 EBÉDSZÜNET 2

3 12:00 12:45 EBÉDSZÜNET 12:45 13:05 Korszerű szivattyúk és szabályozásuk az uszodagépészetben ELŐADÓK: Hegedűs Tamás, WILO Magyarország Kft. 13:05 13:30 Ivóvízhálózatok korróziós kérdései MMK FAP anyag bemutatása ELŐADÓ: Barna Lajos, BME 13:30 13:40 Szervezeti változások a fürdő ügyek hatósági rendszerében ELŐADÓ: dr. Vargha Márta osztályvezető, OKI Vízhigiénés osztály 13:40 14:15 A 37-es és a 121-es rendeletek megújításának helyzete, a tervezet ismertetése ELŐADÓ: dr. Vargha Márta osztályvezető, OKI Vízhigiénés osztály 14:15 14:30 A 37-es rendelet megújítása tervezői szemmel nézve ELŐADÓ:, FUL Szakosztály, elnök 3

4 A SZABVÁNY KÖZMEGEGYEZÉSSEL ELFOGADOTT MŰSZAKI DOKUMENTUM, AMELYNEK RÉVÉN ÁLTALÁNOSAN ELISMERT MEGOLDÁS ÉRHETŐ EL. HA MŰSZAKI TARTALMÚ JOGSZABÁLY HIVATKOZIK VAGY UTAL EGY SZABVÁNYRA, AKKOR A SZABVÁNY ALKALMAZÁSA ESETÉN VÉLELMEZNI KELL, HOGY ÉRVÉNYESÜLNEK AZOK A JOGSZABÁLYOKBAN MEGHATÁROZOTT ALAPVETŐ KÖVEZTELMÉNYEK, AMELYEKRE A SZABVÁNY VONATKOZIK. A SZABVÁNYOK TARTALMA A MÉRNÖKI TUDÁSTÁR RÉSZE KELL LEGYEN. 4

5 SZABÁLYOZÁSI HÁTTÉR MAGYARORSZÁGON -ben KORMÁNY ÉS MINISZTERI RENDELETEK NEMZETI ÉS EU+NEMZETI SZABVÁNYOK 5

6 SZABÁLYOZÁSI HÁTTÉR MAGYARORSZÁGON 2018-ban??? KORMÁNY ÉS MINISZTERI RENDELETEK? NEMZETI ÉS EU+NEMZETI SZABVÁNYOK 6

7 KORSZERŰ USZODAI VÍZKEZELÉS Közvetlenül az uszodák tervezésével, kivitelezésével és üzemeltetésével (is) foglalkozó jogszabályok: 121/1996.(VII.24.) Korm. rendelet a közfürdők létesítéséről és működéséről 37/1996.(X.8.) NM rendelet a közfürdők létesítésének és üzemeltetésének közegészségügyi feltételeiről (Számos ponton ütközik a KORSZERŰBB MSZ gyel, módosítása több mint időszerű.) 49/2015. (XI. 6.) EMMI rendelet a Legionella által okozott fertőzési kockázatot jelentő közegekre, illetve létesítményekre vonatkozó közegészségügyi előírásokról + OKK Módszertani Útmutató 201/2001. (X.25.) Korm. rendelet az ivóvíz minőségi követelményeiről 220/2004. (VII.21.) Korm. rendelet a felszíni vizek minősége védelmének szabályairól 28/2004. (XII.25.) KvVM rendelet a vízszennyező anyagok kibocsátásaira vonatkozó határértékekről és alkalmazásuk egyes szabályairól 24/2007 (VII.3.) KvVM rendelete a Vízügyi Biztonsági Szabályzat kiadásáról 74/1999. (XII.25.) EüM rendelet a természetes gyógytényezőkről 18/1996. (VI. 13.) KHVM rendelet a vízjogi engedélyezési eljáráshoz szükséges kérelemről és mellékleteiről 7

8 KORSZERŰ USZODAI VÍZKEZELÉS AMIT NAGYON VÁRUNK (~15 ÉVE): a 121/1996.(VII.24.) Korm. rendelet a közfürdők létesítéséről és működéséről és a 37/1996.(X.8.) NM rendelet a közfürdők létesítésének és üzemeltetésének közegészségügyi feltételeiről RENDELETEK KORSZERŰSÍTÉSE 8

9 USZODAI SZABVÁNYOK MAGYARORSZÁGON - HÁNY db lehet? < 25 db??? db??? > 50 db??? 9

10 USZODAI SZABVÁNYOK MAGYARORSZÁGON - MEGLÉVŐK 56 db ELŐKÉSZÜLETBEN db TERVEZETT ÚJ SZABVÁNYOK és MÓDOSÍTÁSOK 10

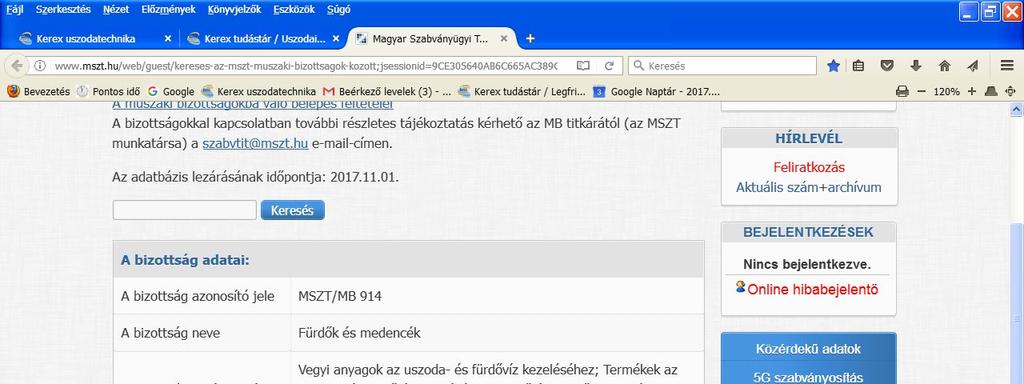

11 USZODAI SZABVÁNYOK MAGYARORSZÁGON - Hogyan tájékozódjunk? 44EC?p_p_id=msztmb_WAR_MsztWAportlet&p_p_lifec ycle=1&p_p_state=normal&p_p_mode=view&p_p_col_id =column- 1&p_p_col_count=1&_msztmb_WAR_MsztWAportlet_m bdetail=mszt%2fmb

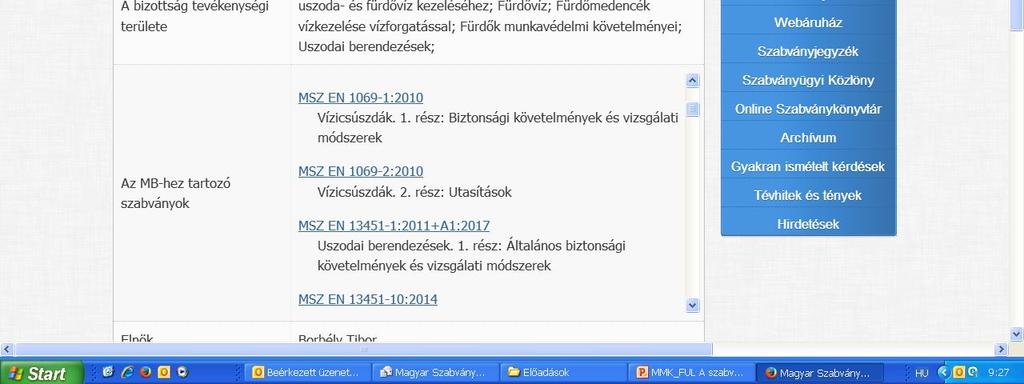

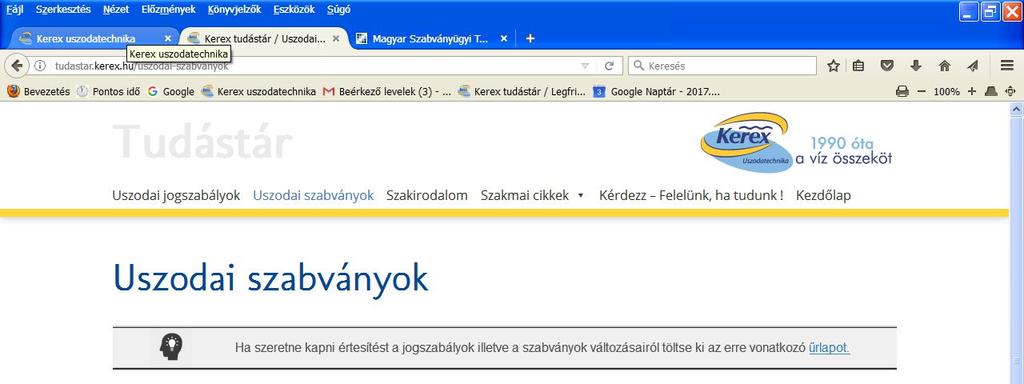

12 USZODAI SZABVÁNYOK MAGYARORSZÁGON - Hogyan tájékozódjunk? 12

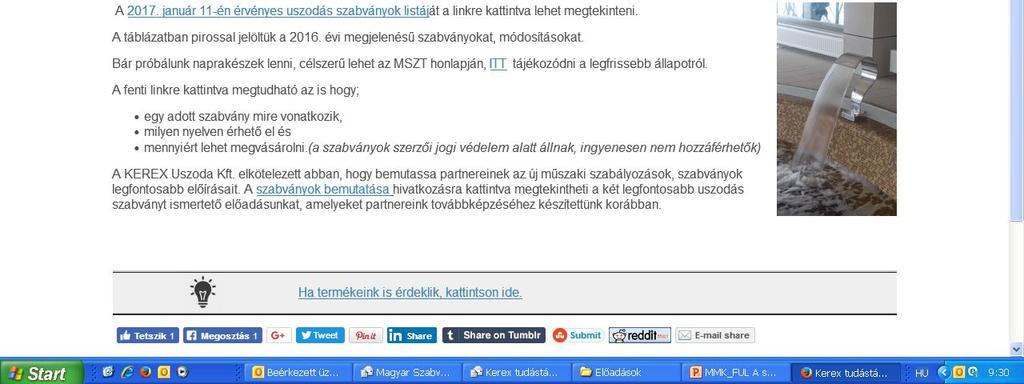

13 USZODAI SZABVÁNYOK MAGYARORSZÁGON - Hogyan tájékozódjunk? 13

14 USZODAI SZABVÁNYOK MAGYARORSZÁGON TERVEZÉS KIVITELEZÉS ÜZEMELTETÉS tárgyúak = 56db KÖZFÜRDŐK USZODAI SZABVÁNYAI 17 (+4) db MAGÁN HASZNÁLATÚ MEDENCÉK SZABVÁNYAI 12 (+4) db EGYÉB SZABVÁNYOK 4 db VEGYI ANYAGOK, SZŰRŐTÖLTETEK SZABVÁNYAI 23 db 14

15 KÖZFÜRDŐK USZODAI SZABVÁNYAI = 21db TECHNOLÓGIAI JELLEGŰ 2 db BIZTONSÁGI KÖVETELMÉNYEKET RÖGZÍTŐ db ÉPÍTÉSSEL KAPCSOLATOS 3+(1) db 15

16 KÖZFÜRDŐK TECHNOLÓGIAI JELLEGŰ SZABVÁNYAI MSZ 15234:2012 MSZ 15236:2013 Fürdőmedencék vízkezelése vízforgatással Uszodák és fürdők vízkezelése. Szűrők 16

17 KÖZFÜRDŐK BIZTONSÁGI KÖVETELMÉNYEKET RÖGZÍTŐ SZABVÁNYAI 1. MSZ EN :2010 Vízicsúszdák. 1. rész: Biztonsági követelmények és vizsgálati módszerek MSZ EN :2010 Vízicsúszdák. 2. rész: Utasítások MSZ EN : A1: MSZ EN :2016 MSZ EN :2011+A3:2016 Uszodai berendezések. 1. rész: Általános biztonsági követelmények és vizsgálati módszerek Uszodai berendezések. 2. rész: Létrák, lépcsős létrák és íves fogódzkodók kiegészítő biztonsági követelményei és vizsgálati módszerei Uszodai berendezések. 3. rész: A befúvások, a vízelvezetések és a vizes/levegős vízi élményelemek kiegészítő biztonsági követelményei és vizsgálati módszerei 17

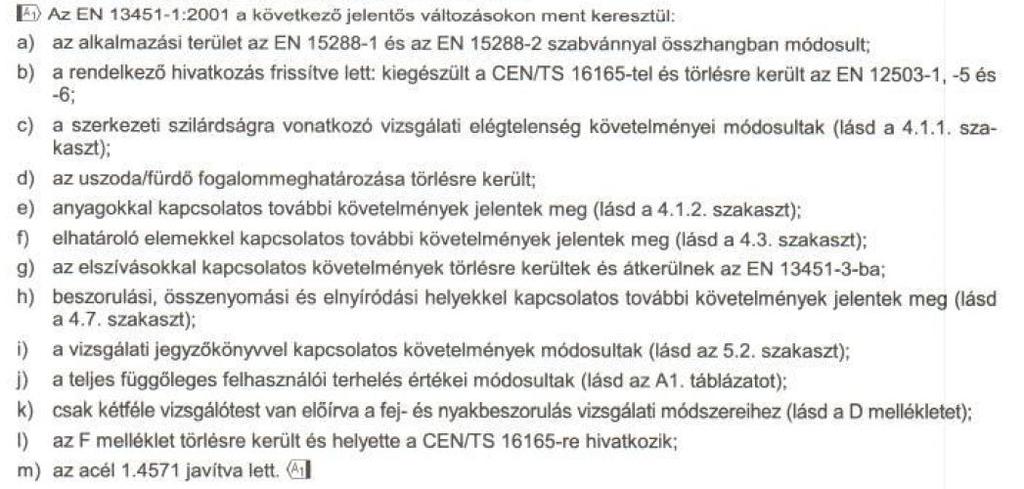

18 KÖZFÜRDŐK BIZTONSÁGI KÖVETELMÉNYEKET RÖGZÍTŐ SZABVÁNYAI 1. Az MSZ EN szabvány évi A3. jelű módosítása nem jelentős, az A2-es módosítás jobban érintett minket. 18

19 KÖZFÜRDŐK BIZTONSÁGI KÖVETELMÉNYEKET RÖGZÍTŐ MSZ EN :2015 MSZ EN :2014 SZABVÁNYAI 2. Uszodai berendezések. 4. rész: Rajtkövek kiegészítő biztonsági követelményei és vizsgálati módszerei Uszodai berendezések. 5. rész: Pályaelválasztó és területfelosztó kötelek kiegészítő biztonsági követelményei és vizsgálati módszerei MSZ EN :2001 MSZ EN :2001 MSZ EN :2014 MSZ EN :2014 Uszodai berendezések. 6. rész: A fordulásjelzők kiegészítő biztonsági követelményei és vizsgálati módszerei Uszodai berendezések. 7. rész: Vízilabdakapuk kiegészítő biztonsági követelményei és vizsgálati módszerei Uszodai berendezések. 10. rész: Ugróemelvények, ugródeszkák és tartozékaik kiegészítő biztonsági követelményei és vizsgálati módszerei Uszodai berendezések. 11. rész: Állítható medencefenekek és állítható elkülönítő szerkezetek kiegészítő biztonsági követelményei és vizsgálati módszerei 19

20 KÖZFÜRDŐK BIZTONSÁGI KÖVETELMÉNYEKET RÖGZÍTŐ MSZ EN :2008+ A1:2011 MSZ 15235:2011 SZABVÁNYAI 3. Fürdők. 1. rész: A tervezés és kivitelezés biztonsági követelményei MSZ EN :2009 Fürdők. 2. rész: Az üzemeltetés biztonsági követelményei Fürdők munkavédelmi követelményei MSZ HD : :2011 Kisfeszültségű villamos berendezések rész: Különleges berendezésekre vagy helyekre vonatkozó követelmények. Úszómedencék és szökőkutak (IEC :2010, módosítva) MSZ EN :1994/A1:2012 Lámpatestek. 2. rész: Egyedi követelmények. 18. főfejezet: Úszómedencék és hasonló létesítmények lámpatestjei (IEC :1993/A1:2011) 20

21 MSZ 15233:2015 KÖZFÜRDŐK ÉPÍTÉSSEL KAPCSOLATOS SZABVÁNYAI Vasbeton fürdőmedencék. Építési és átvételi műszaki követelmények MSZ EN :2008+A1:2011 Fürdők. 1. rész: A tervezés és kivitelezés biztonsági követelményei MSZ EN :2010 Műanyagok. Lágyított poli(vinil-klorid) (PVC-P) membránok földbe süllyesztett úszómedencékhez. 1. rész: 0,75 mm-es vagy nagyobb névleges vastagságú homogén membránok MSZ EN :2010 Műanyagok. Lágyított poli(vinil-klorid) (PVC-P) membránok földbe süllyesztett úszómedencékhez. 2. rész: 1,5 mm-es vagy nagyobb névleges vastagságú erősített membránok 21

22 MAGÁNHASZNÁLATÚ ÚSZÓ és PEZSGŐFÜRDŐ MEDENCÉK SZABVÁNYAI (12+4) MSZ EN :2015 MSZ EN :2015 MSZ EN :2015 Magánhasználatú úszómedencék. 1. rész: Általános biztonsági követelmények és vizsgálati módszerek Magánhasználatú úszómedencék. 2. rész: Speciális biztonsági követelmények és vizsgálati módszerek földbe süllyesztett medencékre Magánhasználatú úszómedencék. 3. rész: Speciális biztonsági követelmények és vizsgálati módszerek föld feletti medencékre MSZ EN :2016 MSZ EN :2016 MSZ EN :2016 MSZ EN 16927: Magánhasználatú úszómedencék. Vízrendszerek. 1. rész: Szűrőrendszerek. Követelmények és vizsgálati módszerek Magánhasználatú úszómedencék. Vízrendszerek. 2. rész: Vízforgató és keringtető rendszerek. Követelmények és vizsgálati módszerek Magánhasználatú úszómedencék. Vízrendszerek. 3. rész: Vízkezelés. Követelmények Minimedencék. A minimedencék különleges követelményei, beleértve a biztonságot és a vizsgálati módszereket 22

23 PEZSGŐFÜRDŐ MEDENCÉK SZABVÁNYAI P1. MSZ EN :2003 Háztartási és hasonló jellegű villamos készülékek. Biztonság rész: Örvény- és pezsgőfürdők egyedi előírásai (IEC :2002) P2. MSZ EN :2003/A1:2005 Háztartási és hasonló jellegű villamos készülékek. Biztonság rész: Örvény- és pezsgőfürdők, valamint örvény- és pezsgőgyógyfürdők egyedi előírásai (IEC :2002/A1:2004) P3. MSZ EN :2003/A11:2010 Háztartási és hasonló jellegű villamos készülékek. Biztonság rész: Örvény- és pezsgőfürdők, valamint örvény- és pezsgőgyógyfürdők egyedi előírásai P4. MSZ EN :2003/A12:2010 Háztartási és hasonló jellegű villamos készülékek. Biztonság rész: Örvény- és pezsgőfürdők, valamint örvény- és pezsgőgyógyfürdők egyedi előírásai P5. MSZ EN :2003/A2:2009 Háztartási és hasonló jellegű villamos készülékek. Biztonság rész: Örvény- és pezsgőfürdők, valamint örvény- és pezsgőgyógyfürdők egyedi előírásai (IEC :2002/A2:2008) 23

24 ELŐKÉSZÜLETBEN LEVŐ ÚJ SZABVÁNYOK és MÓDOSÍTÁSOK KÖZFÜRDŐK EN :2015 pra1 Swimming pool equipment - Part 2: Additional specific safety requirements and test methods for ladders, stepladders and handle bends pren Climbing walls for use in the water area of public used swimming pools - Safety and operational requirements to the place of installation pren Swimming pool equipment - Part 11: Additional specific safety requirements and test methods for moveable pool floors and moveable bulkheads 24

25 ELŐKÉSZÜLETBEN LEVŐ ÚJ SZABVÁNYOK és MÓDOSÍTÁSOK KÖZFÜRDŐK ISO/DIS (DRAFT INTERNATIONAL STANDARD) Public swimming pools Computer vision systems for the detection of drowning accidents in swimming pools Safety requirements and test methods ISO/DIS Tourism and related services Wellness spa Service requirements ISO/CD Tourism and related services Medical Spa Service requirements Call for experts WG 16 "Spa and wellness centres for public use 25

26 ELŐKÉSZÜLETBEN LEVŐ ÚJ SZABVÁNYOK és MÓDOSÍTÁSOK MAGÁNHASZNÁLATÚ ÚSZÓ ÉS PEZSGŐ MEDENCÉK pren Domestic spas and hot tubs - Safety requirements and test methods 26

27 TERVEZETT SZABVÁNY MÓDOSÍTÁSOK KÖZFÜRDŐK MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással A módosítások okai: Összhang az új fürdős és szakmagyakorlási rendelettel Műszaki korszerűsítés 27

28 SZABVÁNYOK módosítása MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással 2. Szakkifejezések és meghatározásuk például úszómedence 1,20 m-től vagy 1,35 m-től Kneipp medence felvétele 3. Vízminőségi követelmények Továbbra is lehet ÉRTELMES, jövőbe mutató eltérés a rendeletben rögzített határértékekhez képest, de ez ne legyen zavaró 4. Vízforgatási technológia A szabványban említésre kerülő kiegészítő technológiák rövid jellemzése 5. A medence áramlási rendszere??? talán nincs szükség változtatásra 28

29 SZABVÁNYOK módosítása MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással 6. Vízforgató berendezés 6.2 Medencék egyidejű névleges terhelése új medence típusok például ugrómedence, Kneipp medence - felvétele 6. Vízforgató berendezés 6.3 Forgatási teljesítmény A pótlékolások átgondolása, egyértelműsítése Bizonyos medence típusoknál az átforgatási időre való szabályozás bevezetése kiegészítő, vagy egyetlen kritériumként 6. Vízforgató berendezés Szűrők Az MSZ szabvánnyal való teljes összhang megteremtése, redundanciák megszűntetése 7. A vízkezelés kémiai technológiája 7.2 ph-szabályozás -VÍZEGYENSÚLY Vízegyensúlyi határértékek (m-lúgosság, LS-index??) 7. A vízkezelés kémiai technológiája 7.3 Pelyhesítés Pelyhesítő-szerek minőségi kritériumai 29

30 SZABVÁNYOK módosítása MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással 7. A vízkezelés kémiai technológiája Klóros fertőtlenítés Elektrolízises klórfejlesztés a gépházban?? Átfolyásos rendszerű, sós medence vizes klórelektrolizálók?? 7. A vízkezelés kémiai technológiája Kiegészítő fertőtlenítő elj. UV-lámpás kezelések 7. A vízkezelés kémiai technológiája Védekezés legionella fert. ellen Biofilm eltávolítási technológiák 8. Tervezési követelmények Összhang a készülő rendelettel Tervek kötelező műszaki tartalmának finomítása 9. Üzemeltetési követelmények Pótvíz mennyiségek lehetőleg összhangban a készülő rendelettel Rendszer fertőtlenítési követelmények, módszerek 30

31 TERVEZETT / ELKÉPZELT ÚJ SZABVÁNYOK / MŰSZAKI IRÁNYELVEK / SEGÉDLETEK KÖZFÜRDŐK (MSZ)/Mi GYÓGYVÍZZEL ÜZEMELŐ TÖLTŐ-ÜRÍTŐ MEDENCÉK VÍZKEZELÉSI LEHETŐSÉGEI (MSZ)/Mi MEDENCÉK HŐVESZTESÉGÉNEK SZÁMÍTÁSA (MSZ)/Mi KORRÓZIÓ A FÜRDŐKBEN MSZ :1991 Visszavont! Sportlétesítmények. Uszodák tervezési előírásai + MSZ :1979 Visszavont! Sportlétesítmények. Öltözők-zuhanyozók, szabadtéri és fedett sportlétesítményekhez. Tervezési előírások 31

32 TERVTARTALMI KÖVETELMÉNYEK A TERVTARTALMI KÖVETELMÉNYEK A tervtartalmi követelményeket a 312/2012.(XI.8.) Korm. rendelet és a 191/2009.(IX.15.) Korm. rendelet szabályozza úgy, hogy a Mérnökkamara Tervezési Szabályzatában szereplő, az MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással szabványban szereplő tartalmi követelményekkel azonos követelményeket kell betartani. 32

33 312/2012. (XI.8.) Korm. rendelet 18. (1) Az építésügyi hatóság az építési engedély iránti kérelem elbírálása során, helyszíni szemle megtartása mellett vizsgálja, hogy c) a tervezett építmény és az alkalmazott építészeti-műszaki megoldás megfelel-e ca) az Étv. 31. (2) (5) bekezdésében előírt követelményeknek, cb) az általános érvényű szakmai és a jogszabályokban meghatározott követelményeknek, 8. melléklet a 312/2012. (XI. 8.) Korm. rendelethez 151 Az építészeti-műszaki dokumentáció tartalma II. Általános előírások 8. E rendelet keretei között az építészeti-műszaki dokumentáció tartalmi követelménye tekintetében a dokumentáció egyes munkarészeinek kidolgozottságára, tartalmára és léptékére a Magyar Építész Kamara és a Magyar Mérnöki Kamara vonatkozó szakmai követelményeket megállapító a kamarai honlapokon és az ÉTDR-ben is rendelkezésre álló szabályzatait figyelembe kell venni. TERVTARTALMI KÖVETELMÉNYEK 33

34 TERVTARTALMI KÖVETELMÉNYEK 191/2009. (IX.15.) Korm. Rendelet 1. melléklet a 191/2009. (IX. 15.) Korm. rendelethez 307 A kivitelezési dokumentáció tartalma I. Általános rendelkezések 1. A kivitelezési dokumentáció minden munkarészét olyan léptékben és kidolgozottsági szinten kell elkészíteni, amilyen mértékben az a megértéséhez, a kivitelezéshez, az építési-szerelési munka szakszerű elvégzéséhez, és az építőipari kivitelezés ellenőrzéséhez szükséges. A kivitelezési dokumentáció tartalmi követelménye tekintetében figyelembe kell venni a Magyar Építész Kamara és a Magyar Mérnöki Kamara vonatkozó, szakmai követelményeket megállapító szabályzatait. 34

35 TERVTARTALMI KÖVETELMÉNYEK 35

36 TERVTARTALMI KÖVETELMÉNYEK 36

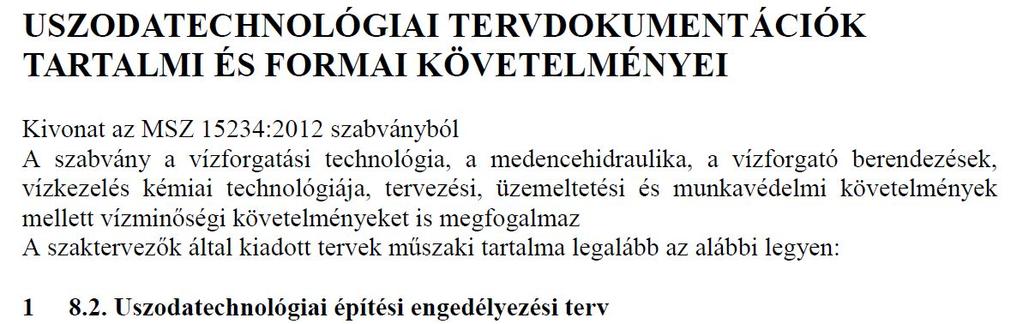

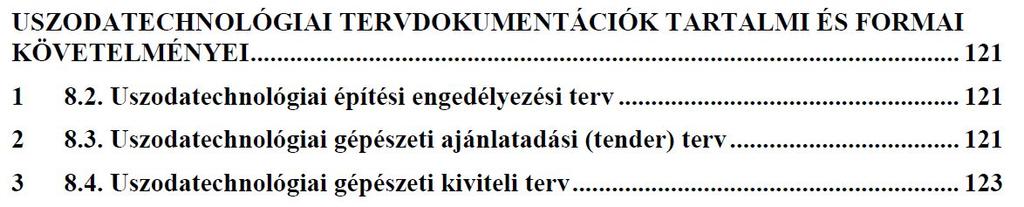

37 TERVTARTALMI KÖVETELMÉNYEK 37

38 TERVTARTALMI KÖVETELMÉNYEK Az MSZ 15234:2012 szabvány pontban foglalt követelményei az engedélyezési terv MŰSZAKI LEÍRÁSA tartalmára: 38

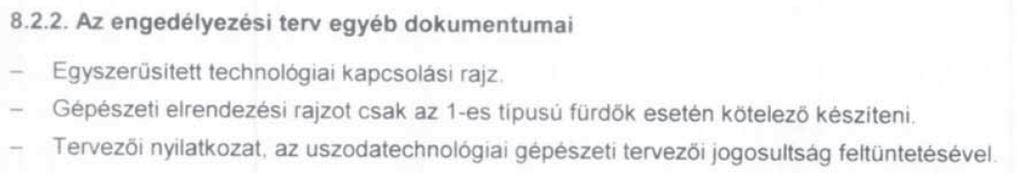

39 TERVTARTALMI KÖVETELMÉNYEK Az MSZ 15234:2012 szabvány pontban foglalt követelményei az engedélyezési terv egyéb dokumentumainak tartalmára: 39

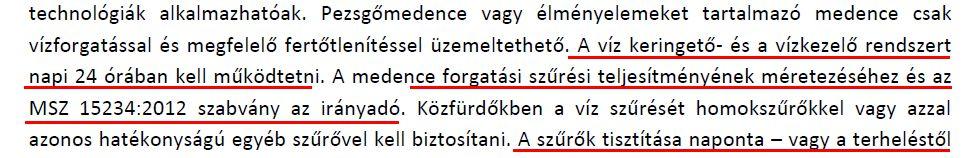

40 TERVTARTALMI KÖVETELMÉNYEK A 37-es rendelet alapján a Népegészségügyi Intézetek jelenleg is kötelesek betartatni például az MSZ es ÉS az MSZ os szabványt!!! 37/1996. (X. 18.) NM rendelet a közfürdők létesítésének és üzemeltetésének közegészségügyi feltételeiről Hatályos: (1) A közfürdők létesítésére, fenntartására, üzemeltetésére és a víz minőségére vonatkozó részletes szakmai előírásokat az 1. számú melléklet, a közfürdők üzemeltetéséhez szükséges szakképesítési követelményeket a 2. számú melléklet tartalmazza..... (4) 2 Az üzemeltetési szabályzatot a közfürdő fekvése szerint területileg illetékes fővárosi és megyei kormányhivatal népegészségügyi feladatkörében eljáró járási (fővárosi kerületi) hivatala (a továbbiakban: járási hivatal) határozattal hagyja jóvá... (6) 3 Az üzemeltetési szabályzatban a vonatkozó szabványokat és műszaki irányelveket vagy azzal legalább egyenértékű megoldásokat kell figyelembe venni. 40

41 TERVTARTALMI KÖVETELMÉNYEK 41

42 KÖSZÖNÖM A FIGYELMET! 42
