1 MUFFIN MONSTER

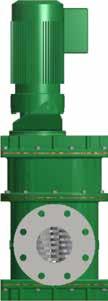

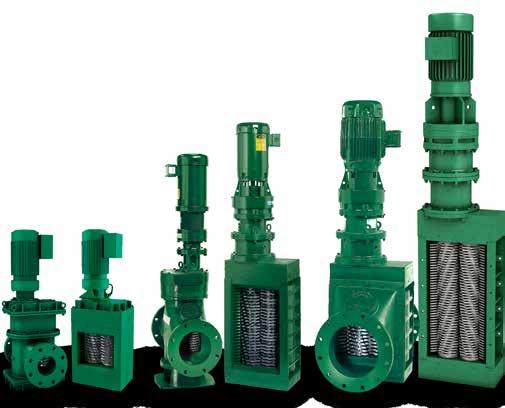

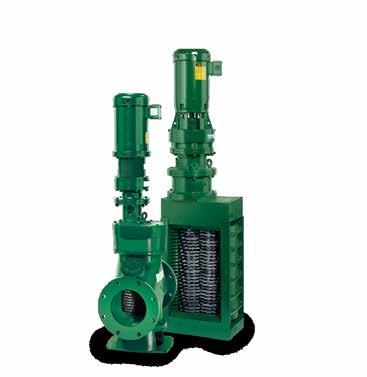

2 1K sorozatú Muffin Monster A 1K sorozatú Muffin Monster egy kisméretű aprító berendezés az iszapkezelés és szennyvíztisztítás folyamataiban jelen lévő szilárd, durva anyagok aprítására, a sűrűbb közegek homogenizálására. Kis helyigénye miatt megfelelően alkalmazható olyan gépházakban is, ahol korlátozott a rendelkezésre álló beépítési terület. A berendezés optimális szívó oldali védelmet biztosít a technológiai gépek üzeméhez. Ez az egyszerűsített kivitel kínálja a legköltséghatékonyabb megoldást az iszap és szennyvíz szivattyúzási, iszapfeladási gondokra. A Muffin Monster aprító berendezések arra lettek tervezve, hogy a szennyvízben lévő szilárd anyagok aprításával megvédjék a szivattyúkat és egyéb berendezéseket. Alkalmazási területeik a teljesség igénye nélkül: átemelők, börtönök, iszap vonalak; szippantott iszap és szennyvíz fogadó állomások, rácshulladék aprítás. 3K sorozatú Muffin Monster A szivattyúk meghibásodását okozó nagyméretű szilárd anyagok méretének csökkentése most még könnyebben megvalósítható, mint valaha, a kettős tengelyű, kis forgási sebességű és nagy forgatónyomatékú Muffin Monster aprítóval. Világszerte több mint 35. db került eddig beépítésre, amely bizonyítja a Muffin Monster legendássá vált sikerét, melyet a különböző felhasználási területeken elért. 4K sorozatú Muffin Monster A 4K sorozatú Muffin Monster aprítók az igazán nagy szilárdanyag terhelésű rendszerekhez lettek kifejlesztve, kimagasló teljesítményt nyújtanak mind száraz, mind nedves szilárdanyagok aprítására. Széleskörű alkalmazását a legkülönfélébb ipari területeken megtaláljuk, mint: olajipar, húsipar, újra hasznosító üzemek, papíripar. A Muffin Monster rendelkezik a szükséges erővel, amit a nagyobb aprítókések, az erősebb tengelyek, és a nagyteljesítményű motor biztosít. Papírtörlő vágási technológia előtte: 1 irányú vágás utána: kétirányú vágás Papírtörlő aprító kések* A 2D vágási technológiának köszönhetően az apríték méretei miatt nem tudnak összetapadni a nagy hosszúságú szálas anyagok a folyadékáramban. két irányban aprítja a törlőkendőt kisebb méretű őrlemény nincs összetapadás * szabadalmaztatott

3 Jellemzők Kettős tengelyű aprító Az alacsony fordulatszám és nagy forgatónyomaték miatt az aprító kiválóan aprít rongyot, fadarabokat, műanyag és lágy fémdarabokat Az aprítható anyagok sokkal szélesebb körből kerülnek ki, mint az egytengelyes berendezések vagy macerátorok esetében Könnyű és rugalmas beépíthetőség Könnyen beépíthető a már meglévő csővezeték rendszerbe vagy csatornákhoz, azok minimális módosításával vagy akár módosítás nélkül Egyedi gyártású rozsdamentes ötvözetből készült tartószerkezet a csatornákba és átemelőkbe történő telepítéshez Könnyen, egyesével cserélhető késbetétek és távtartók PLC által irányított automata üzemmód Automata terhelésérzékelő és irányváltó védi a motort, amely szükségtelenné teszi az emberi beavatkozást Előnyei Berendezések védeleme Megvédi a szivattyúkat és az egyéb berendezéseket az eltömődésektől és tönkremeneteltől, amelyeket a szilárd anyagok okozhatnak Hatékony üzemeltetés Különböző szerves és szervetlen anyagok aprítása a szennyvízben A szerves anyagok aprított anyagként megmaradnak, a rácsszemétgyűjtés hatékonysága növekszik Alacsony üzemeltetési költség A tisztább csőhálózat és a kevesebb dugulás a szivattyúk üzemidejét és fogyasztását csökkentik előtte utána Optimalizált vágás* Megnövekedett aprító hatékonyság az optimalizált vágási sebességnek és a vágóél kialakításának köszönhetően. A vágóélek tiszták maradnak Megelőzi a szálasodás kialakulását DELTA P* oldalfalak Biztosítja, hogy minden szilárd anyag bevezetésre kerüljön az őrlési zónába. Az uszadékot bevezeti a vágókések közé Meggátolja az eltömődést Növeli az átfolyási mennyiséget Muffin Monster jwce.com jwci@jwce.com

4 Anyagminőségek Ház: öntvény Vágókések: edzett ötvözött acél Tengelyek: edzett ötvözött acél Tömítések: volfrám-karbid Részletek: 5 mm-es hatszögletű tengelyek 25:1 lassító áttétel Vágókések: 12 mm-es átmérőjűek Tömítések: max 3 bar nyomás E-8 E -8 db HOLES furat 47 A D-osztókör D - P.C.D B.14 MODEL 1 Hidraulikai FLOW kapacitás RATE (m 3 /hr) (m 3 /hr) C PRESSURE Nyomásesés DROP (bar) BS15-DI (15 mm) 1% DS Szárazanyag tartalom 8% DS Szárazanyag tartalom 6% DS Szárazanyag tartalom 4% Szárazanyag DS tartalom 2% 2% DSzárazanyag tartalom RAW Nyers SEWAGE szennyvíz.4 1-8BS1-DI (1 mm) Hidraulikai FLOW kapacitás RATE (l/s) (I/s) Csőbe épített Hidraulikai kapacitás* - m 3 /hr Csőméret Nyomás - bar Befoglaló méretek Karima méretek Nettó tömeg - kg A (IP55) A (IP68) B C D E 1-B1-DI (M16) B15-DI (M2) 147 *-2% szilárd anyag tartalom Berendezés kiválasztásakor kérjük, vegye fel a kapcsolatot képviselőinkkel. A méretek 2,2kW-os motorral értendő Muffin Monster jwce.com jwci@jwce.com

5 Rendelhető opciók Csőszakaszba építhető Csatornába építhető 1.5kW vagy 2.2kW Motor 7, 11, 13 fogú vágókések 17 fogú papírtörlő aprításra alkalmas kések Egyedi rozsdamentes kaloda IP65 vezérlő szekrény A Választható motorteljesítmény Robbanásbiztos motor Merülő motor (IP68) Tengelyhosszabbítás MODEL 12 MODEL 12 Hidraulikai FLOW RATE kapacitás (m 3 /hr)(m 3 /hr) H down =5 mm Nyomásesés HEAD DROP (mm) H down =1 mm H down =2 mm H down =15 mm 5 H down =25 mm Hidraulikai FLOW kapacitás RATE (l/s) (I/s) Csatornába épített Hidraulikai kapacitás* - m 3 /hr Szintkülönbség A (IP55) Befoglaló méretek A (IP68) Nettó tömeg - kg 12-8-DI *A hidraulikai kapacitás az optimális csatornakiépítésre vonatkozik Berendezés kiválasztásakor kérjük vegye fel a kapcsolatot képviselőinkkel. A méretek 2,2kW-os motorral értendő United Kingdom jwce.com jwci@jwce.com 216 JWC International Congleton, UK is registered by QAS to ISO91:28 File #A1356. JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO91:28 #11313 QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,73,433; 7,8,65; 7,81,171; 7,86,45; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE4,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/54, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative.

6 Anyagminőségek Ház: öntvény Vágókések: edzett ötvözött acél Tengelyek: edzett ötvözött acél Tömítések: volfrám-karbid Részletek: 5 mm-es hatszögletű tengelyek 25:1 lassító áttétel Vágókések: 12 mm-es átmérőjűek Tömítések: max 3 bar nyomás A E-osztókör E átmérő - P.C.D. B Rendelhető opciók Csőszakaszba építhető Csatornába építhető 2.2kW vagy 4kW motorok 7, 11, 13 fogú vágókések 17 fogú papírtörlő aprításra alkalmas kések Egyedi rozsdamentes kaloda IP65 vezérlő szekrény Késkaparó Rozsdamentes surrantó Választható motorteljesítmény Robbanásbiztos motor Merülő motor (IP68) Hidraulikus meghajtás Tengelyhosszabbítás Nyomásesés (bar) PRESSURE DROP (bar) Ø F X G 387 Hidraulikai FLOW kapacitás RATE (m 3 /hr) (m 3 /hr) D MODEL 34T T-B2 (2 mm) MODEL 34T Szárazanyag tartalom 1% DS 8% DS 6% DS 4% DS 2% DS Nyers szennyvíz RAW SEWAGE 292 C 1% 1% DS Szárazanyag tartalom 8% DS 6% DS 34T-B3 (3 mm) 8% 6% 4% 2% 4% DS 2% DS RAW SEWAGE Nyers szennyvíz.1 34T-B1 (1 mm) 34T-B15 (15 mm) 34T-B25 (25 mm) Hidraulikai FLOW kapacitás RATE (l/s) (I/s) Csőbe épített Hidraulikai kapacitás - m 3 /hr Csőméret Nyomás - bar Befoglaló méretek Karima méretek A (IP55) A (IP68) B C D E F G 34T-B (M16) T-B (M2) T-B (M2) T-B (M24) T-B (M24) A csővezetékbe építhető aprító elsődlegesen a szivattyú szívó oldalán kerül elhelyezésre Berendezés kiválasztásakor kérjük vegye fel a kapcsolatot képviselőinkkel A méretek 4,kW-os motorral értendő Nettó tömeg - kg Muffin Monster jwce.com jwci@jwce.com

7 MODEL 35 MODEL 35 FLOW RATE (m 3 /hr) Hidraulikai kapacitás (m 3 /hr) H down = 6" 5 45 H down = 4" H down = 8" H down = 1" A Nyomásesés HEAD DROP (mm) H down = 2" H down = 22" H down = 12" H down = 14" H down = 16" H down = 18" H down = 2" 1 H down = 24" 5 H down = 26" B C Hidraulikai FLOW kapacitás RATE (l/s) (I/s) MODEL 35 MODEL 35 FLOW RATE (m 3 /hr) Hidraulikai kapacitás (m 3 /hr) H down = 12" H down = 16" 12 H down = 1" H down = 2" Nyomásesés HEAD DROP (mm) H down = 8" 35-4 H down = 6" H down = 24" H down = 28" H down = 32" H down = 36" H down = 4" H down = 44" 4 H down = 48" 3 2 H down = 52" FLOW RATE (l/s) Hidraulikai kapacitás (I/s) Csatornába épített Hidraulikai kapacitás - m 3 /hr Szintkülönbség Befoglaló méretek A (IP55) A (IP68) B C Nettó tömeg - kg *A hidraulikai kapacitás az optimális csatornakiépítésre vonatkozik Berendezés kiválasztásakor kérjük vegye fel a kapcsolatot képviselőinkkel A méretek 4,kW-os motorral értendő Tengelyhosszabbítás igényét ajánlatkéréskor jelezze United Kingdom jwce.com jwci@jwce.com 216 JWC International Congleton, UK is registered by QAS to ISO91:28 File #A1356. JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO91:28 #11313 QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,73,433; 7,8,65; 7,81,171; 7,86,45; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE4,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/54, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative.

8 Anyagminőségek Ház: öntvény Vágókések: edzett ötvözött acél Tengelyek: edzett ötvözött acél Tömítések: volfrám-karbid Részletek: 64 mm-es hatszögletű tengelyek 35:1 lassító áttétel Vágókések: 19 mm-es átmérőjűek Tömítések: max 3 bar nyomás PRESSURE DROP (bar) Nyomásesés (bar) MODEL 42-Inline Hidraulikai FLOW kapacitás RATE (m (m 3 /hr) 3 /hr) % Szárazanyag DS tartalom % Szárazanyag DS tartalom 1% DS Szárazanyag tartalom.33 8% Szárazanyag DS tartalom 6% Szárazanyag DS tartalom 42-24B45.3 4% Szárazanyag DS tartalom (45 mm) 6% Szárazanyag DS tartalom 4% Szárazanyag DS tartalom.27 2% Szárazanyag DS tartalom 42-18B3 2% Szárazanyag DS tartalom (3 mm) RAW.24 Nyers SEWAGE szennyvíz RAW Nyers SEWAGE szennyvíz B4 (4 mm) B3 (3 mm) Hidraulikai FLOW kapacitás RATE (l/s) (I/s) MODEL 42-Inline Hidraulikai FLOW kapacitás RATE (m 3 /hr) (m 3 /hr) % DS 8% DS 1% Szárazanyag tartalom 8% Szárazanyag tartalom 6% 6% Szárazanyag DS tartalom A PRESSURE Nyomásesés DROP (bar) B5 (5 mm) 4% 4% Szárazanyag DS tartalom 2% 2% Szárazanyag DS tartalom Nyers RAW szennyvíz SEWAGE.1 E E- osztókör átmérő P.C.D C Hidraulikai FLOW RATE kapacitás (l/s) (I/s) Ø F X G B Csőbe épített Hidraulikai kapacitás - m 3 /hr Csőméret Nyomás - bar Befoglaló méretek Karima méretek A (IP55) A (IP68) B C E F G 42-18B (M24) B (M24) B (M27) B (M24) 2 95 Nettó tömeg - kg 42-32B (M3) A csővezetékbe építhető aprító elsődlegesen a szivattyú szívó oldalán kerül elhelyezésre Berendezés kiválasztásakor kérjük vegye fel a kapcsolatot képviselőinkkel A méretek 7,5kW-os motorral értendőek Muffin Monster jwce.com jwci@jwce.com

9 Rendelhető opciók Csőszakaszba építhető Csatornába építhető 7.5kW motorok 7, 11, 23 fogú vágókések Rozsdamentes vágókések Egyedi rozsdamentes kaloda A IP65 vezérlő szekrény Késkaparó Nikkelezett ház Rozsdamentes surrantó Választható motorteljesítmény B C Robbanásbiztos motor Merülő motor (IP68) Hidraulikus meghajtás Tengelyhosszabbítás MODEL 42-Open Channel Hidraulikai FLOW kapacitás RATE (m (m 3 /hr) 3 /hr) H down = 6" 8 H down = 8" H down = 1" 65 H down = 12" Nyomásesés HEAD DROP (mm) H down = 14" H down = 16" H down = 18" H down = 2" H down = 22" H down = 24" H down = 26" 2 H down = 28" 15 H down = 3" Hidraulikai FLOW kapacitás RATE (l/s) (I/s) Csatornába épített Hidraulikai kapacitás - m 3 /hr Szintkülönbség Befoglaló méretek A (IP55) A (IP68) B C Nettó tömeg - kg *A hidraulikai kapacitás az optimális csatornakiépítésre vonatkozik Berendezés kiválasztásakor kérjük vegye fel a kapcsolatot képviselőinkkel A méretek 7,5kW-os motorral értendő Tengelyhosszabbítás igényét ajánlatkéréskor jelezze United Kingdom jwce.com jwci@jwce.com 216 JWC International Congleton, UK is registered by QAS to ISO91:28 File #A1356. JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO91:28 #11313 QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,73,433; 7,8,65; 7,81,171; 7,86,45; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE4,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/54, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative.

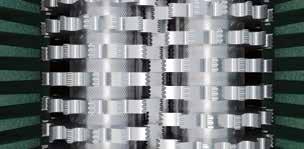

10 Vágókések 7,11,13,17 és 23 fogú kivitel különleges egyedi kialakítás kérésre rozsdamentes anyagból A 17 fogú papírtörlő aprító vágókések csak a 3K sorozatban érhető el 7 fogú vágókés: átemelők és börtönök számára 11 fogú vágókés: szennyvíz vagy iszap 13 fogú vágókés: hőcserélők és centrifugák védelmére 17 fogú vágókés: rongy vagy nyúlós anyagok Motorok Teljesen zárt ventillátor hűtés ATEX Robbanás biztos kivitel Hidraulikus meghajtás 1.5, 2.2, 3.7, 4., 7.5, 11kW-os teljesítmények Villanymotor Exkluzív: JWC által tervezett merülő motor (NEMA-6P) Hidraulikus meghajtás Hidraulikus meghajtások 3.7, 7.5, 11kW-os teljesítmények Világ színvonalú vezérlőszekrény Világ színvonalú vezérlés A vezérlés biztosítja a maximális őrlést, amelynek köszönhetően a hálózatban lévő berendezések mechanikai és elektromos igénye csökken Rendelhető lángálló kivitelben Megjegyzés: A garancia nem érvényes, amennyiben nem a JWC által jóváhagyott vezérlést használnak Általános nézet
