KIS-DUNA SÉTÁNY. Esztergomi séta II. fejlesztési projekt KÖZTERÜLET-ALAKÍTÁSI TERV

Átírás

1 KIS-DUNA SÉTÁNY Esztergomi séta II. fejlesztési projekt KÖZTERÜLET-ALAKÍTÁSI TERV TÖRTÉNETI VIZSGÁLAT Rácz Miklós PhD építészmérnök-régész munkatárs: Klagyivik Mária táj- és kertépítész

2 Kis-Duna Hévíz Királyi város Víziváros Visegrád Nagymaros Középkor Bp. (HU) - Dvn. (SK) DUNA

3 Kis-Duna Hévíz Királyi város Hévízfürdő-torony Víziváros Jezsuita-bástya Visegrád Nagymaros Török kor - 1 Bp. (HU) - Dvn. (SK) DUNA

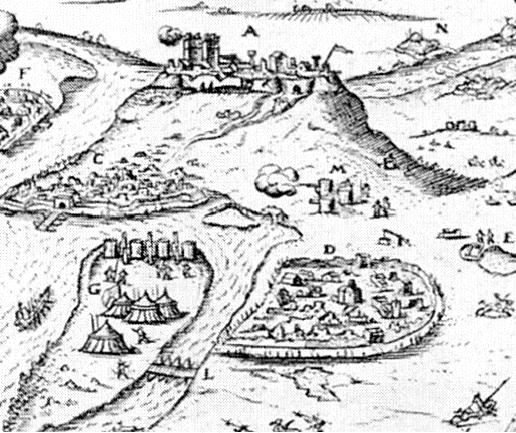

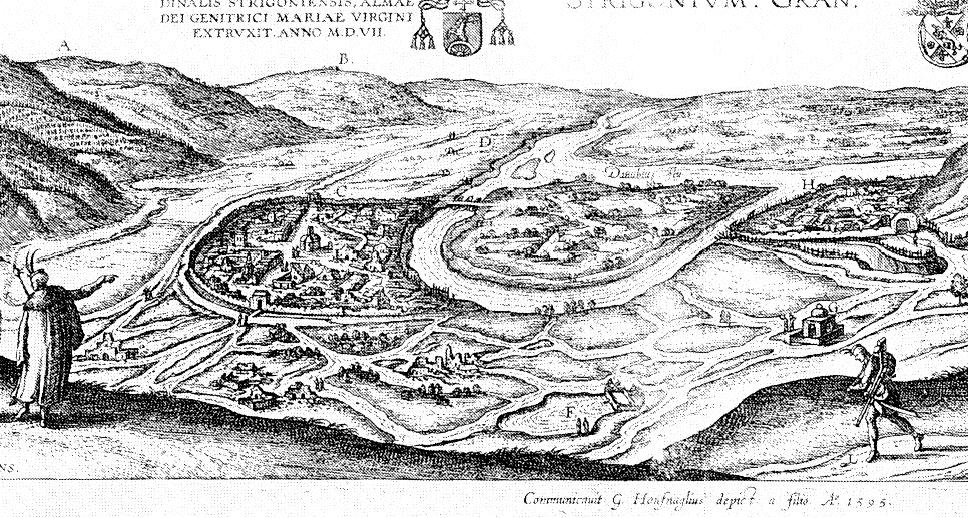

4 B01: Az egyik legrészletesebb és legpontosabb ábrázolás az 1595-ös ostrom idejéből. A hajóhidat a királyi város B02: Az ábrázolás kettős (kő és fa) védőövet mutat a Víziváros D-i oldalán, hajóhidat a várostól D-re. középső bástyájától É-ra ábrázolja, és kaput ezen az oldalon nem jelez. Hiányzik az ÉNy-i sarokbástya és a Duna felőli kapuk is. B03: Topográfiailag helyes, elnagyolt ábrázolás a vár, Víziváros, királyi város és a sziget együtteséről. A hajóhidat a királyi város fölött ábrázolja. Török kor - 1 Az évi ostrom ábrázolásai B04: Részletes ábrázolás a királyi városról és a Vízivárosról

5 Hévíz Királyi város fürdő Hévízi erőd Hévízfürdő-torony Ferences rondella Kis-Duna Víziváros Révkapu rondella Jezsuita-bástya Visegrád Nagymaros Bp. (HU) - Dvn. (SK) DUNA Török kor - 2

6 B11: A Vár és Víziváros török kori erődítéseinek helyszínrajza: A Víziváros erődítései, teljese kiépülve, a török erődítésekkel együtt. 7. Jezsuita-bástya 8. Dunai kapu rondella 9. Ferences-rondella 10. Hévízfürdő tornya 11. Hévízi erőd (mai Mattyasovszky-bástya) B12: A vízivárosi török erődítések kutatási helyszínrajza: A Ferences-rondella, Hévízfürdő tornya és a Hévízi erőd (mai Mattyasovszy-bástya) környéke a régészeti kutatások alapján. Török kor - 2

7 Hévíz Királyi város Malom Lőrinc-híd Cifrahíd 19. sz. 2. fele k. Halpiac - Szt. János szobor Pestis-Madonna szobor 1740 Kis-Duna Víziváros Erzsébet-szobor Kolos-híd század (fa) 1892/1948 Visegrád Nagymaros XVIII-XIX. század Bp. (HU) - Dvn. (SK) DUNA

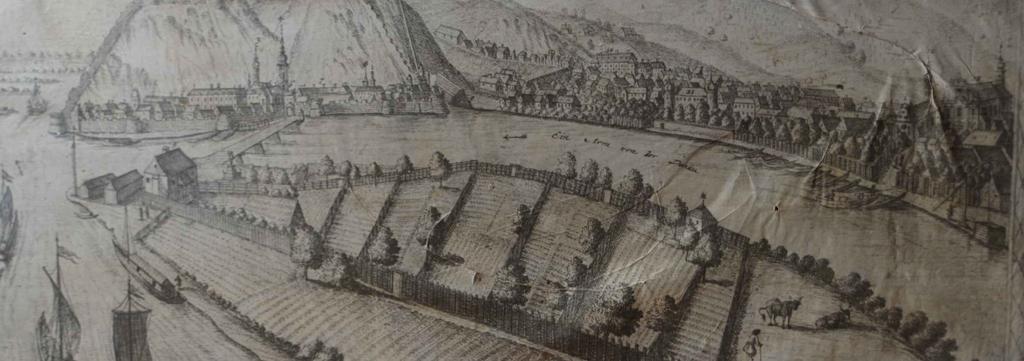

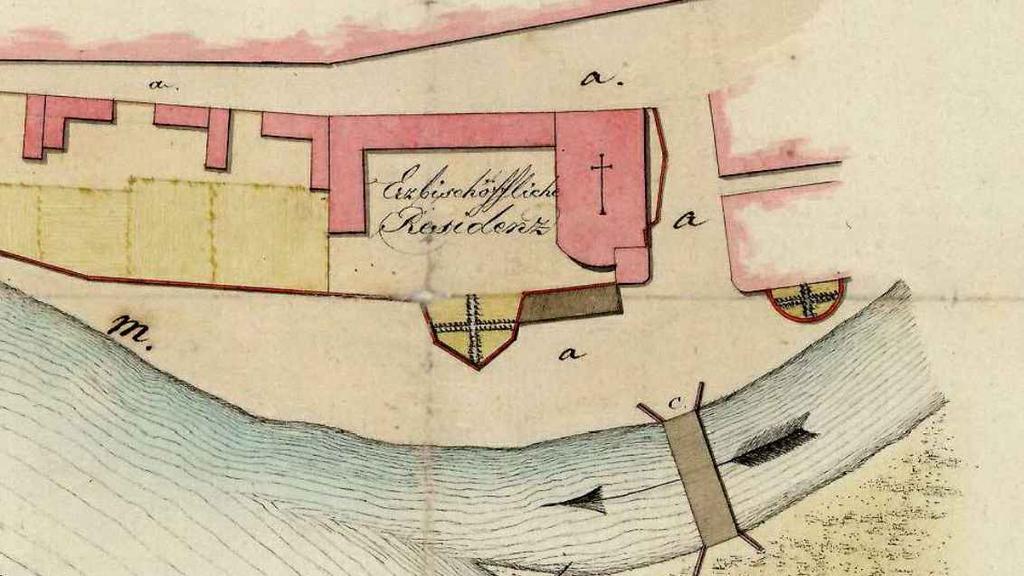

8 C02: Látkép, 1715: A Víziváros, királyi város, a teljes partszakasz egyedülállóan részletes látképi ábrázolása a XVIII. századból. A királyi város északi részén az egykori városi palota tornyos épülete, a hozzá tartozó, a Kis-Dunához kifutó kőfalú kerttel, a parti fakerítések és kapuk ábrázolása, a templomnál, a mai Pór Antal térnél a vízhez nyíló lejáróval. A Vízivárosnál a bástyák pontos ábrázolása, a Mattyasovszky-bástyával szemben földsánc látható. D01: Az érseki palota környéke 1817-ben A mai vízivárosi plébánia, Mindszenty tér, Kossuth-híd és környéke. A még álló védművekben díszkerteket jelez. F05: Hajómalom a Nagy-Dunán C05: A Vár és Víziváros 1756-ban: A Víziváros, Hévíz és környéke legfontosabb, igen pontos és részletes XVIII. századi térképes dokumentuma, mely XIX. század végi másolatban maradt fenn, és számjelöléses jelmagyarázat kapcsolódik hozzá. Számos közterületi épített elemet jelez, így a mai Liszt Ferenc utca vonalában faraktár, jégverem és egy feszület, a Mindszenty tér közepén egy közkút és egy kenyérárus fabódéja láthatók. XVIII-XIX. század D06: A Kis-Duna 1855-ben: A fagymentes Kis-Duna-ágon téli időben állomásoztatott hajómalmok ábrázolása. A térképrészleten látható a Cifra-híd, a Hévíz-patakon átvezető híd és a Hévíz-malom. G11: Haltartó bárka A Vízivárosi Kis-Duna egyedülálló archív fotója az árvíz idején a vízen hajómalmokkal, hajókkal, fahíddal. A mai Erzsébet-iskola helyén épületek álltak, a vízivárosi Kis-Duna-parton végig jegenyesor húzódik. D12: A Kis-Duna 1876-ban: A Kis-Duna alsó szakaszának partja a fürdő kerítésével, előtte jegenyenyárakkal és nyírott fűzfákkal, hajómalmokkal és hajókkal, a korabeli partmenti házakkal: a Lőrinc utca Kis-Duna felőli torkolatában egyik oldalon még földszintes ház, másik oldalon üres telek látható.

9 Kis-Duna Hévíz Királyi város Víziváros Partrendezés és mellvédfal építése Csernoch János út /Lenin sétány Visegrád Nagymaros XX. század Bp. (HU) - Dvn. (SK) DUNA

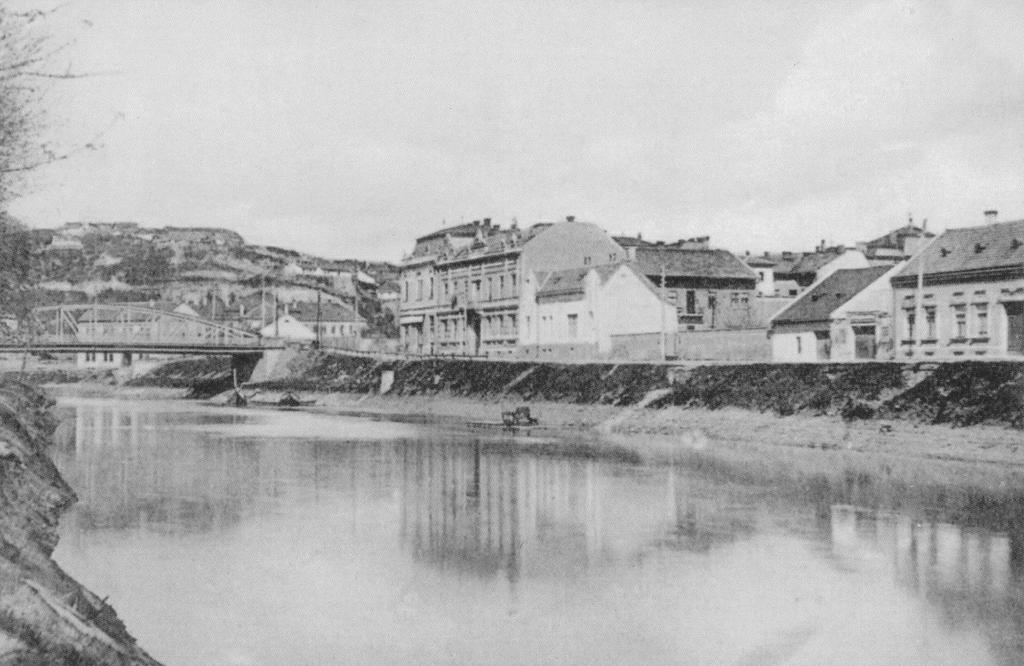

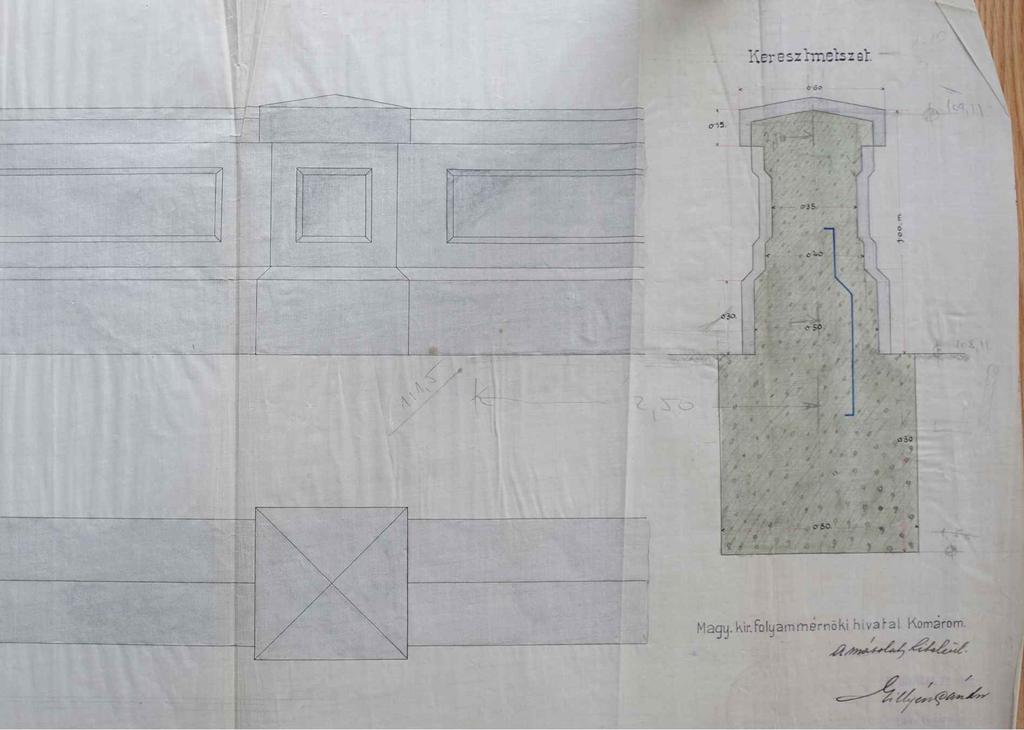

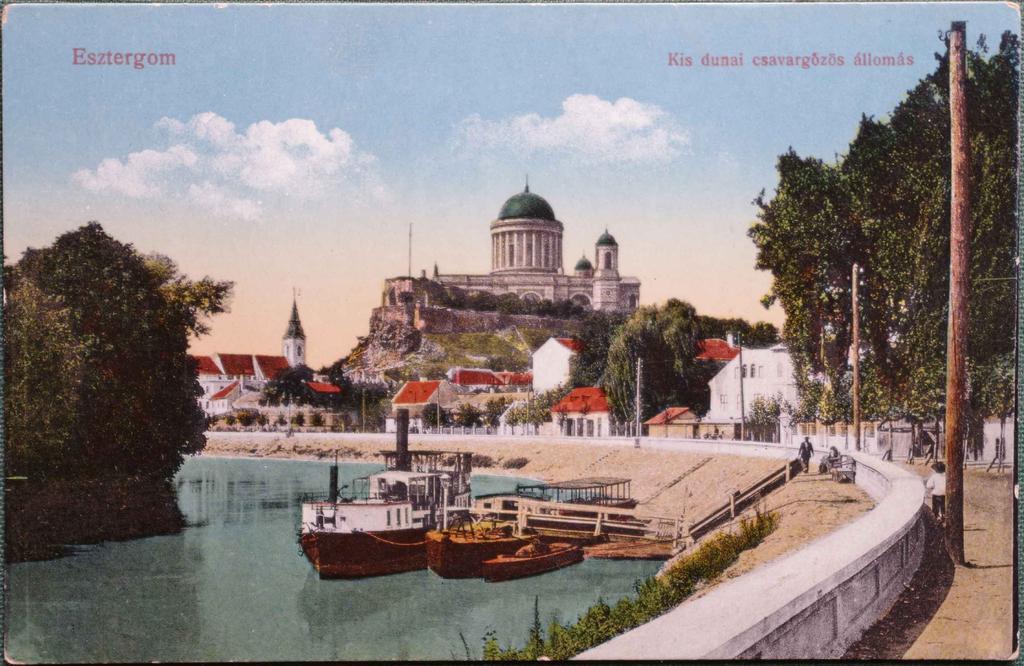

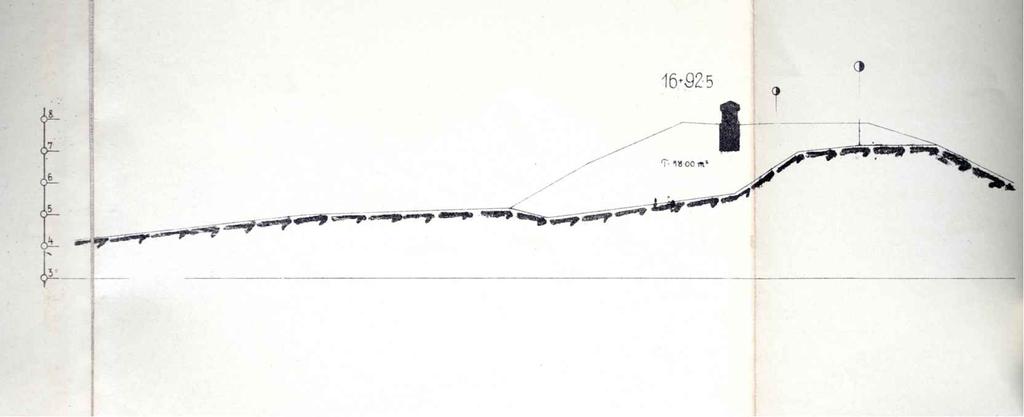

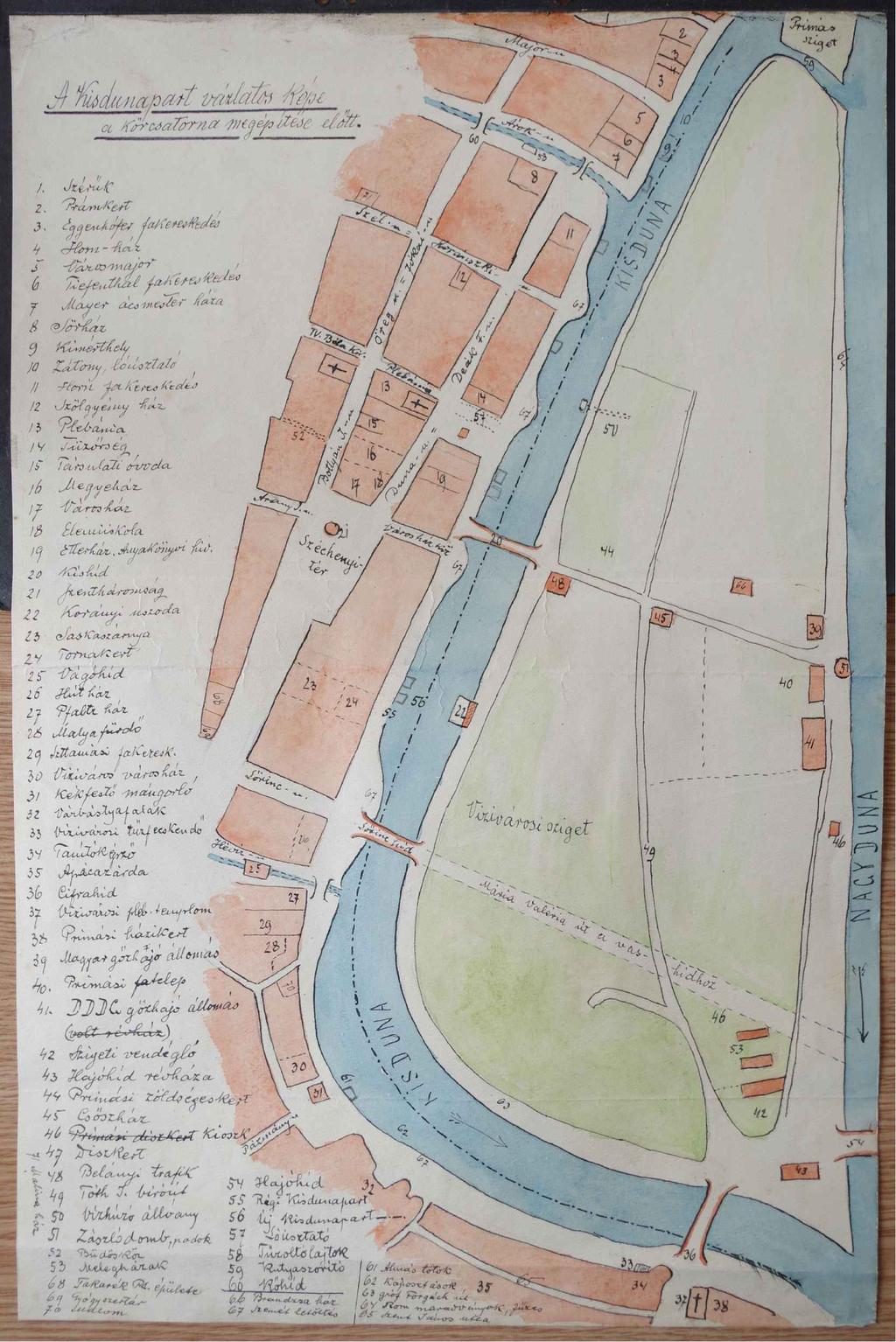

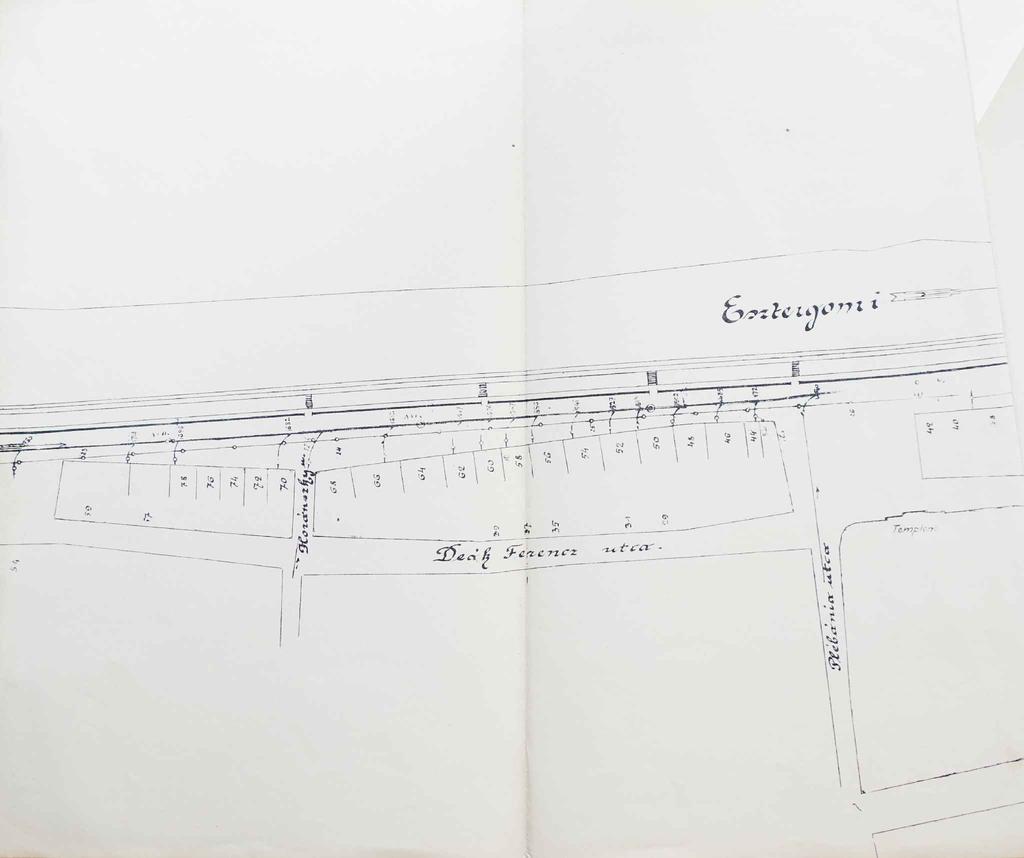

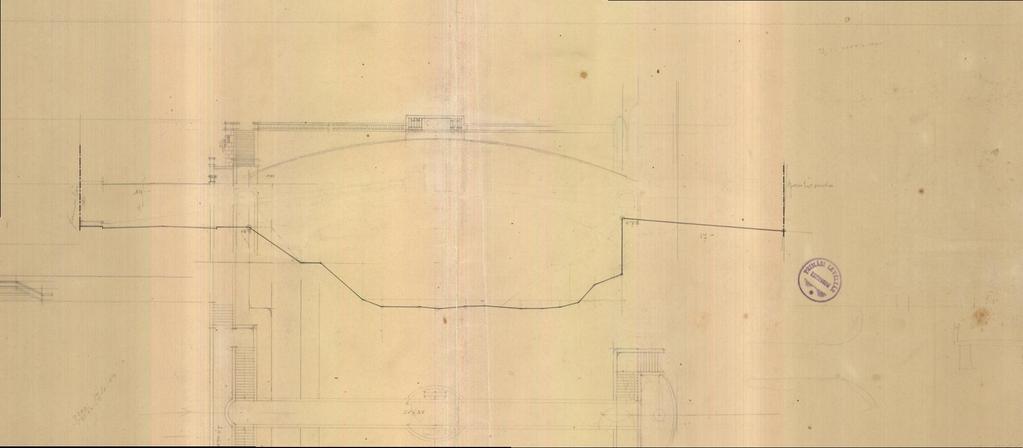

10 E11: A Lőrinc-híd a sétány építése előtt E32: A mellvédfal terve E09: Régi topográfiai térkép: Szölgyéni Gyula kéziratos térképvázlatai - Kis-Duna part vázlatos képe a körcsatorna megépítése előtt. F06: Hajókikötő: Felső Kis-Duna-part, a Bottyán vashíd és a csavargőzös állomás. E27: A szabályozási terv részlete A mellvédfal tervrajza: kialakításával és a mellvédfallal. E30: XX. század Keresztmetszet a parti sétány

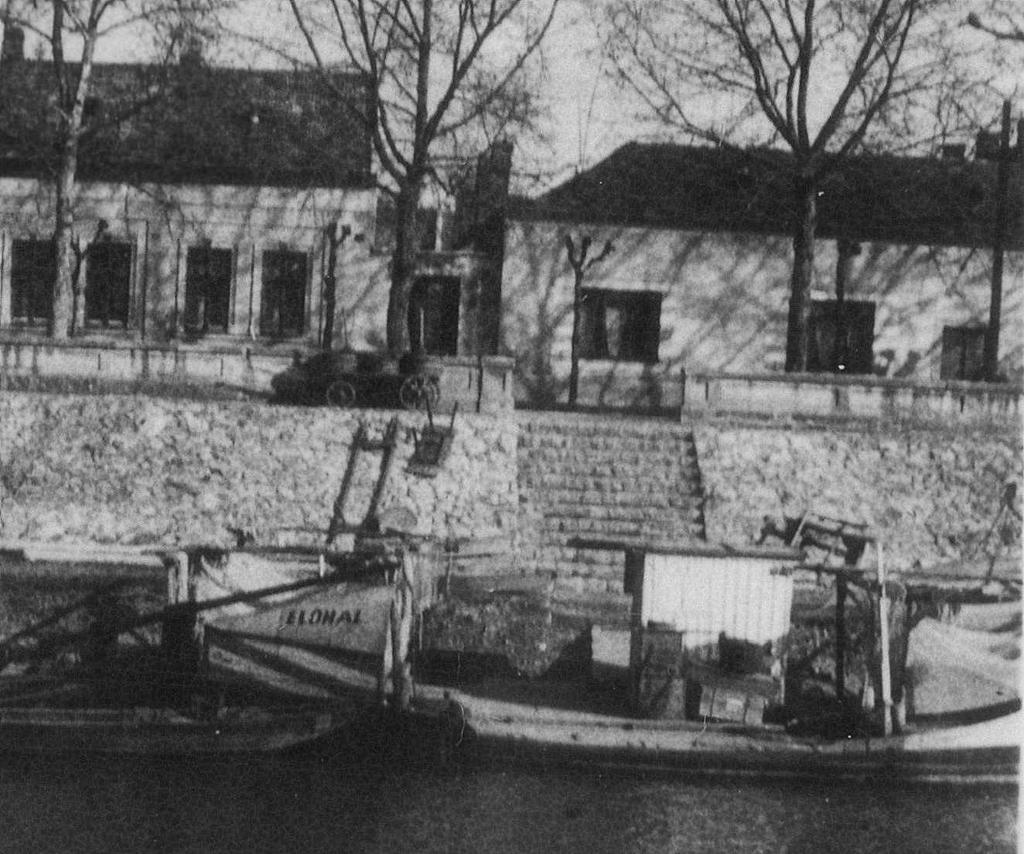

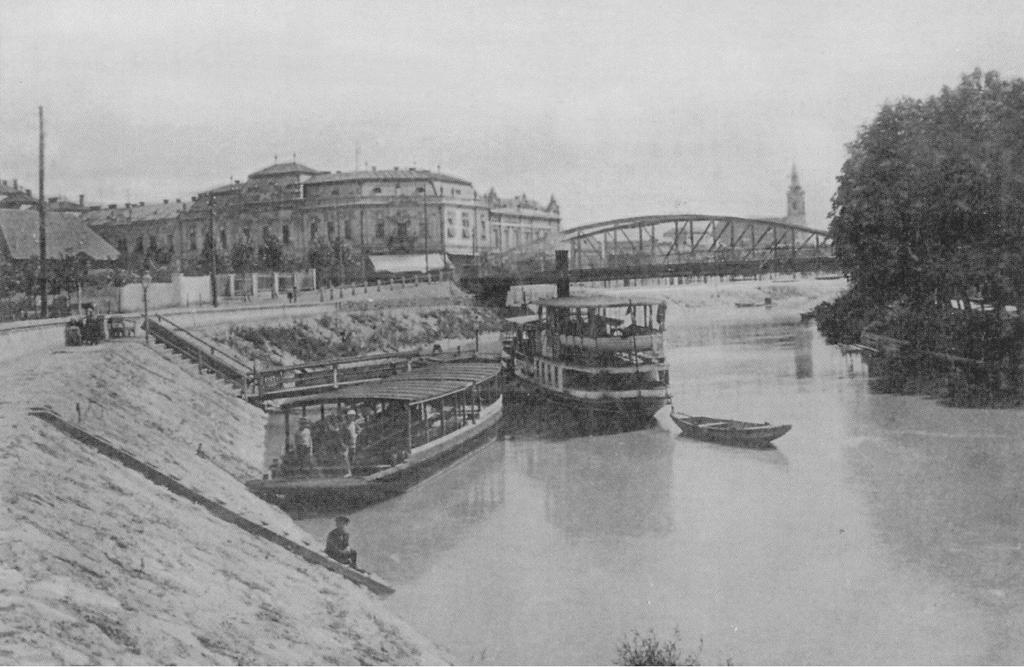

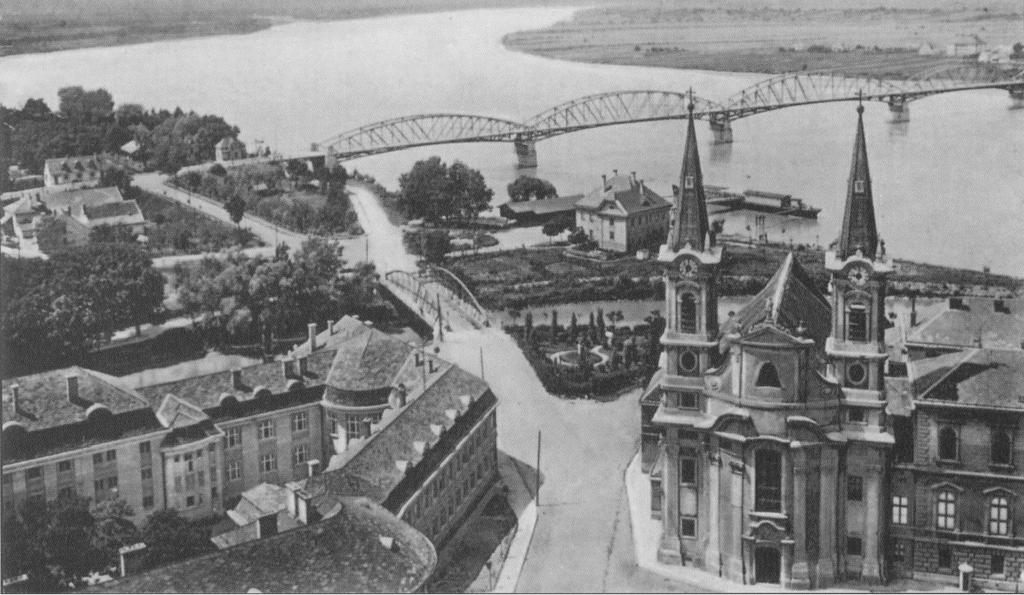

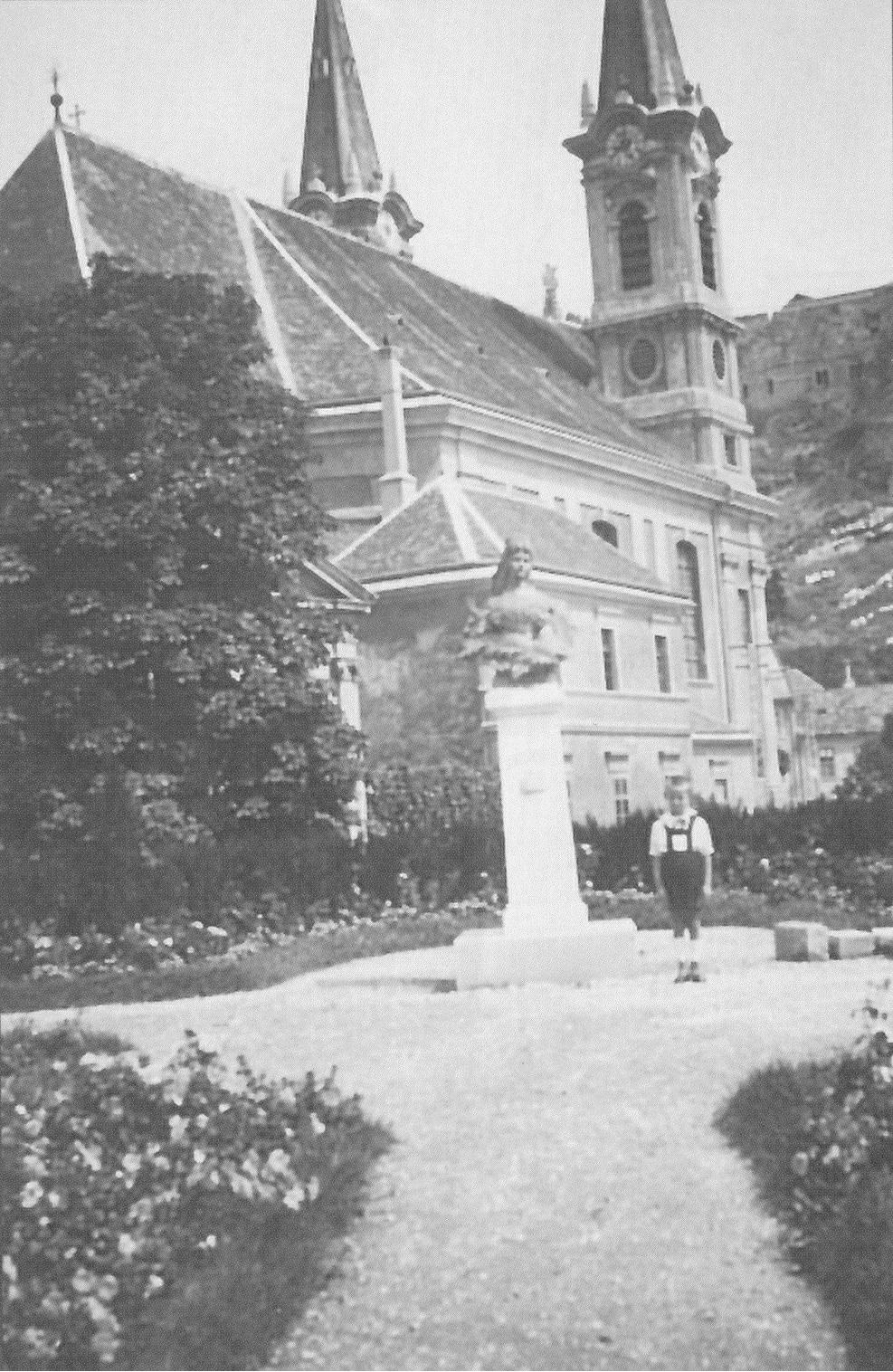

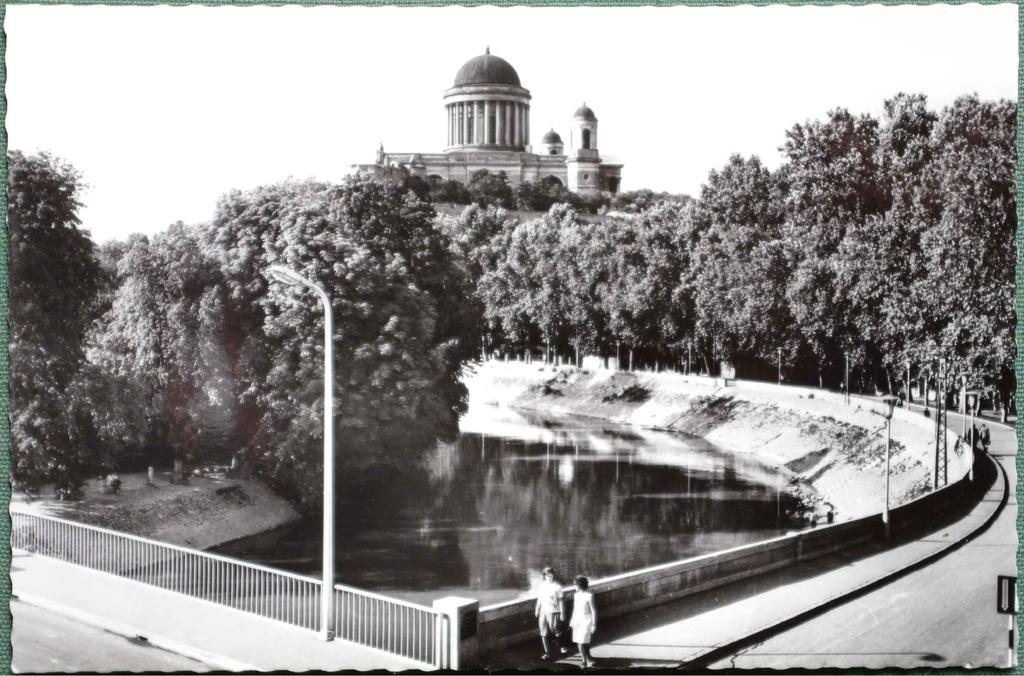

11 F13: A hajóállomás a sétány építése után F31: Erzsébet-szobor a Kolos-hídnál XX. század F33: A Prímás tér környéke a 30-as években F34: Lajtoskocsi a parton G16: A sétány a magasítás után, 1960-as évek

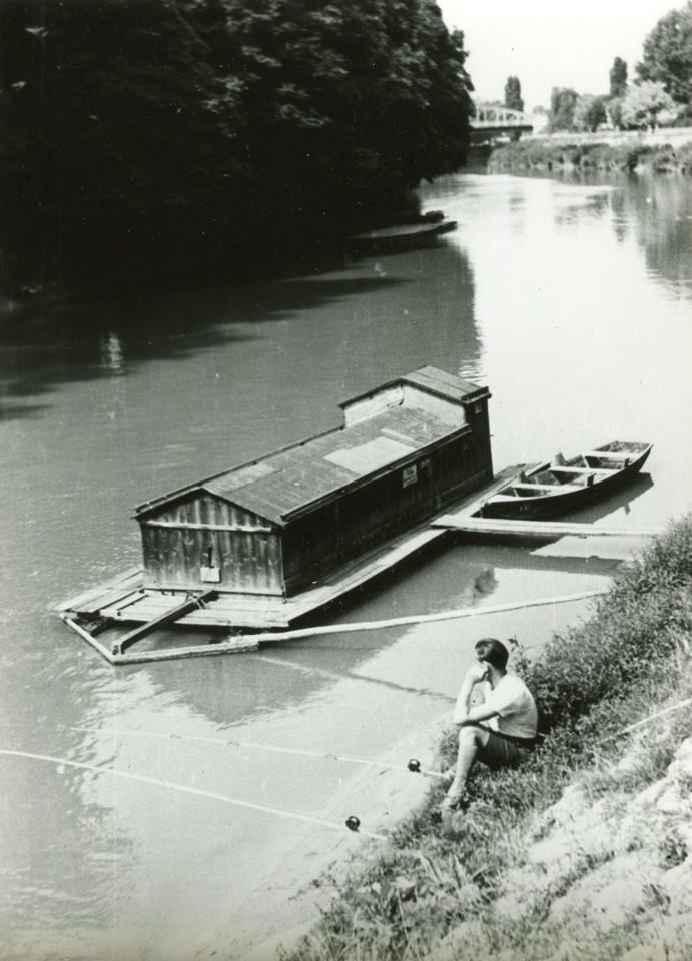

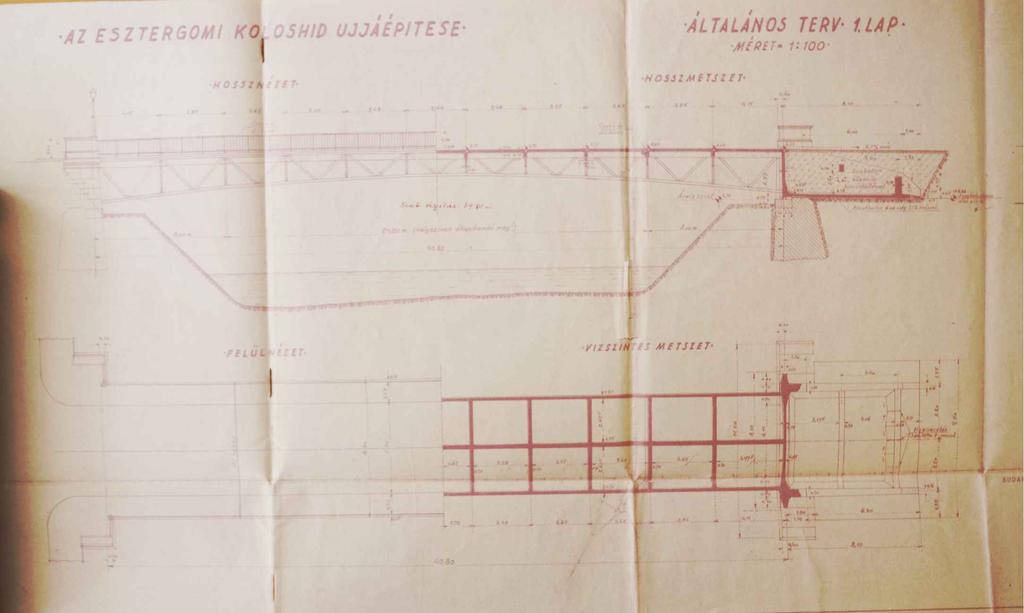

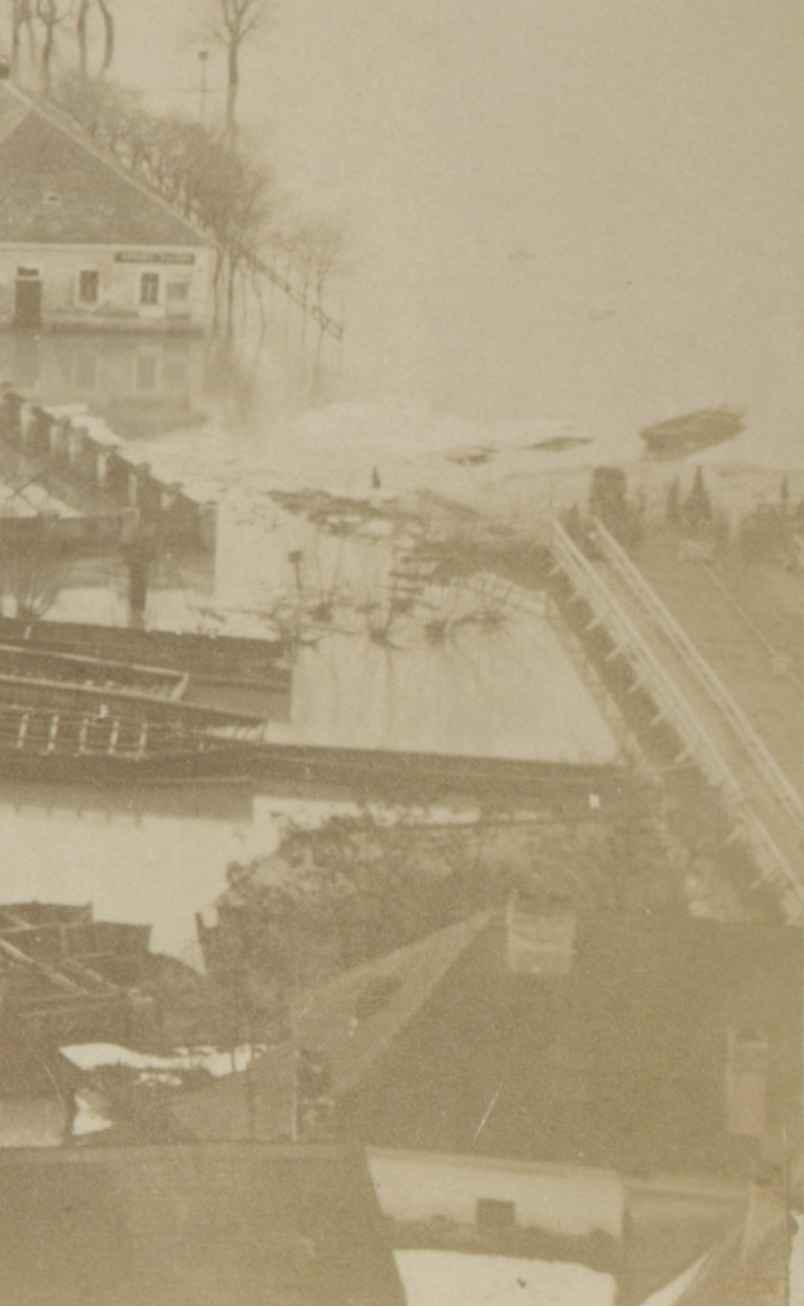

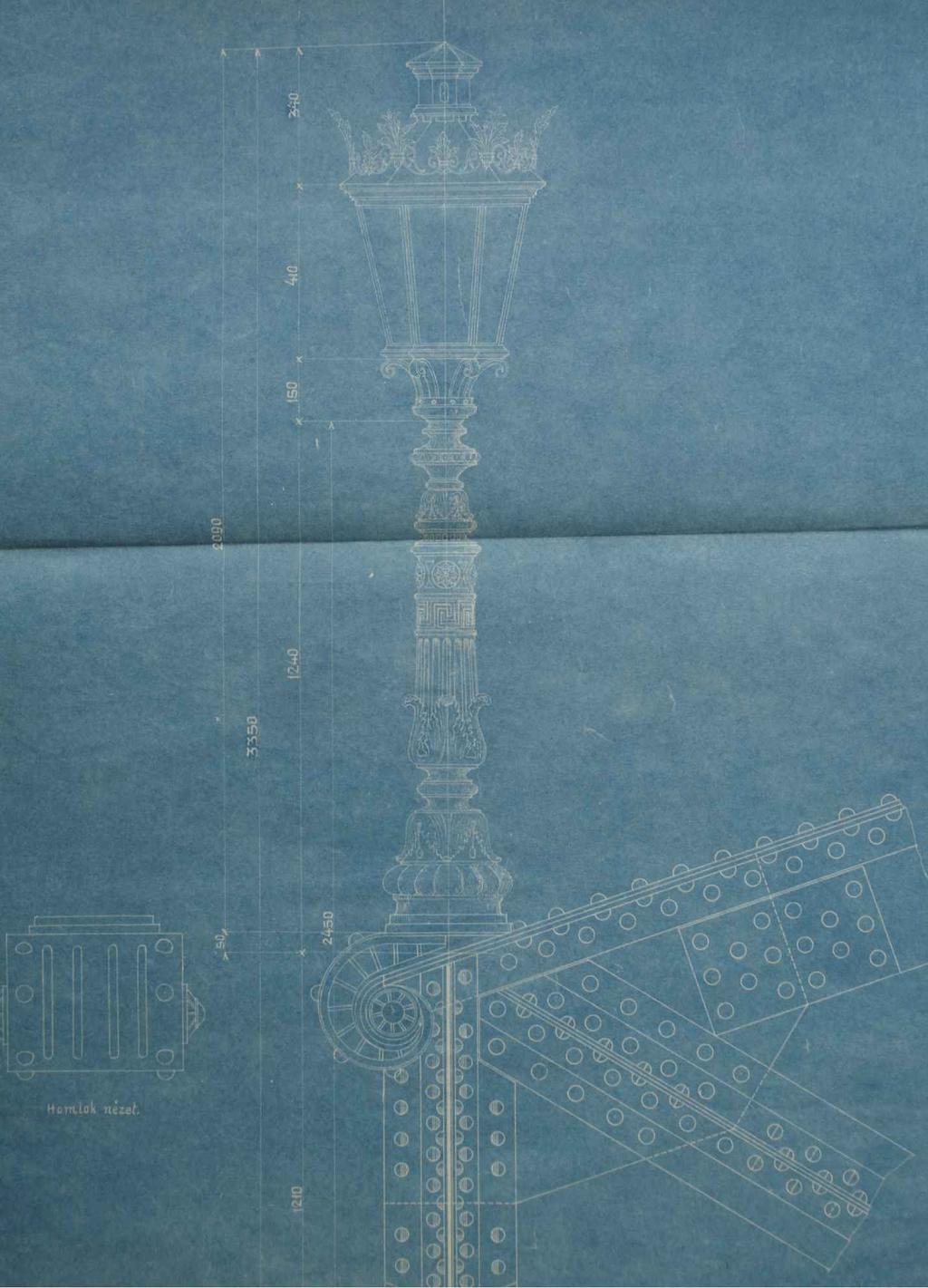

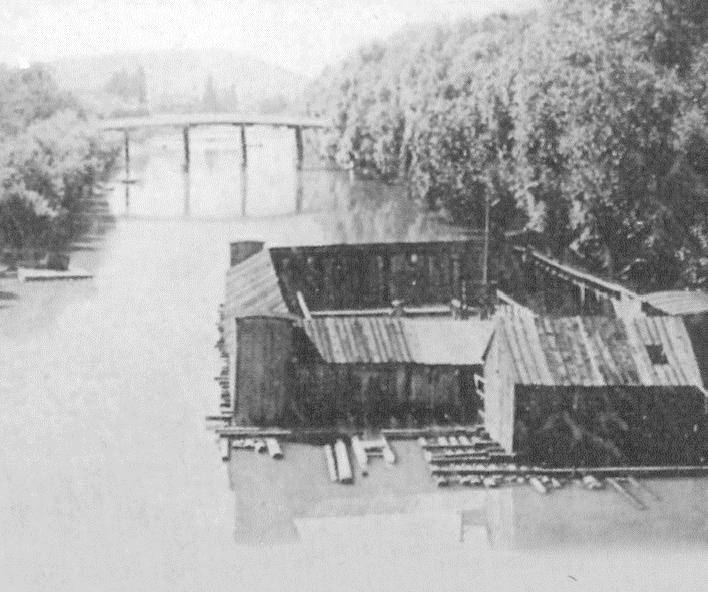

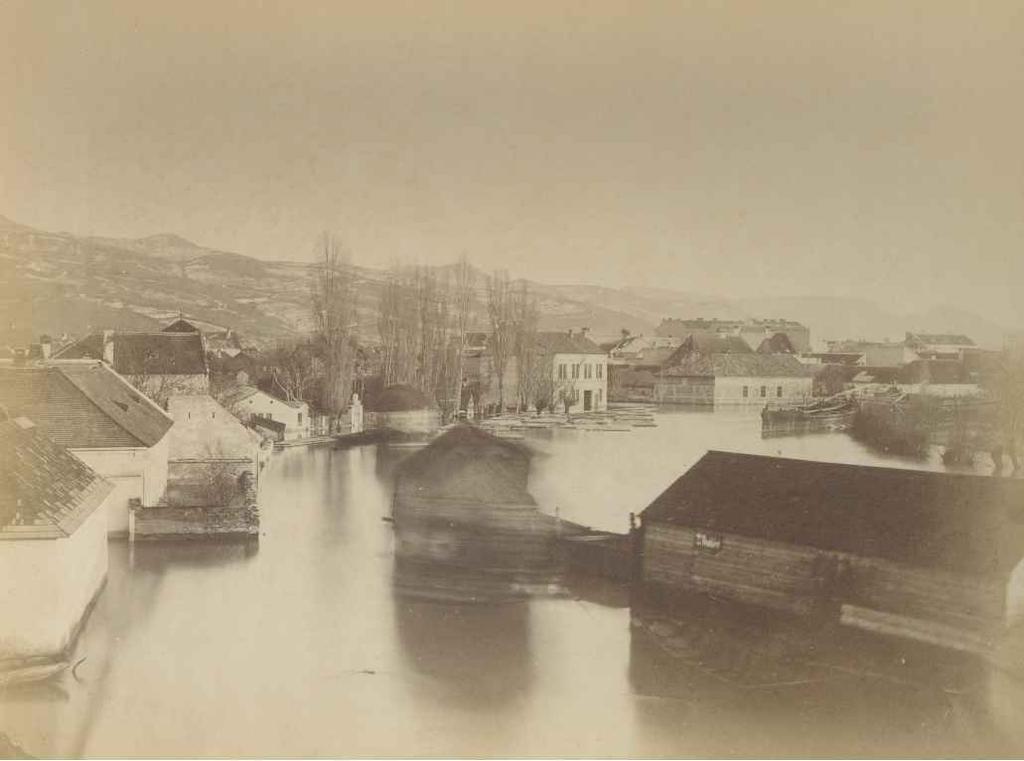

12 D19: Az elpusztult Lőrinc-híd kandeláberének és korlátjának terve E07: A Cifra-híd, a lépcsős gyaloghíd elődje, előtérben az Uszoda-csónakház, végén fedett felépítménnyel ellátott dereglye. D11: A Kolos-híd 1876-ban: A Vízivárosi Kis-Duna az árvíz idején a vízen hajómalmokkal, hajókkal, fahíddal, a mai Erzsébet-iskola helyén levő épületekkel és a Kis-Duna-parton jegenyesorral. Hidak F02: A koronázásra tervezett híd, 1916: A híd Csernoch prímás koronás adományából épült volna az évi koronázás emlékére. A lépcső változat alatt halványan lépcső nélküli változat rajza is látható. G01: A mai Kossuth-híd terve, 1948

13 Kis-Duna Hévíz Királyi város Víziváros Visegrád Nagymaros Középkor Török kor hajóhíd/fahíd hajóhíd hajóhíd 18. század fahíd 19. század 20 -(21). század fahíd Kolos-híd 1945-ig Kolos-híd Kossuth-híd Lőrinc-híd 1945-ig Lőrinc-híd 2001 Bottyán-híd Cifra-híd kb 1910-ig fa-acél híd Béke-híd (vasbeton) Tabán/Szt. Erzsébet-híd Hidak

14 Hévíz Királyi város Kis-Duna Víziváros Visegrád Nagymaros Középkor Török kor ma ismert erődítések kiépülése két fő szakaszban körbástya az ábrázolásokon nincs régészetileg ismert erődítés a királyi városrészből kaputorony az ábrázolásokon körbástya - palánk, árok és kerítés az ábrázolásokon XVIII. század keleti várfal előtti árok feltöltése a források alapján nincsenek épített városfalak Erődítések a XVIII. századig

15 Kis-Duna Hévíz Királyi város Víziváros Visegrád Nagymaros XVIII. század XIX. század káposzta, alma kirakodóhely vágóhíd vágóhíd kb ig kékfestő mángorló fa kirakodóhely szemét/sitt letöltő helyek a városi palota mögött kő-, a többi kertnél fakerítések halpiac közkút XX -(XXI). század mángorló kb ig hajóállomás Parthasználat, infrastruktúra (XVIII-XX. század)

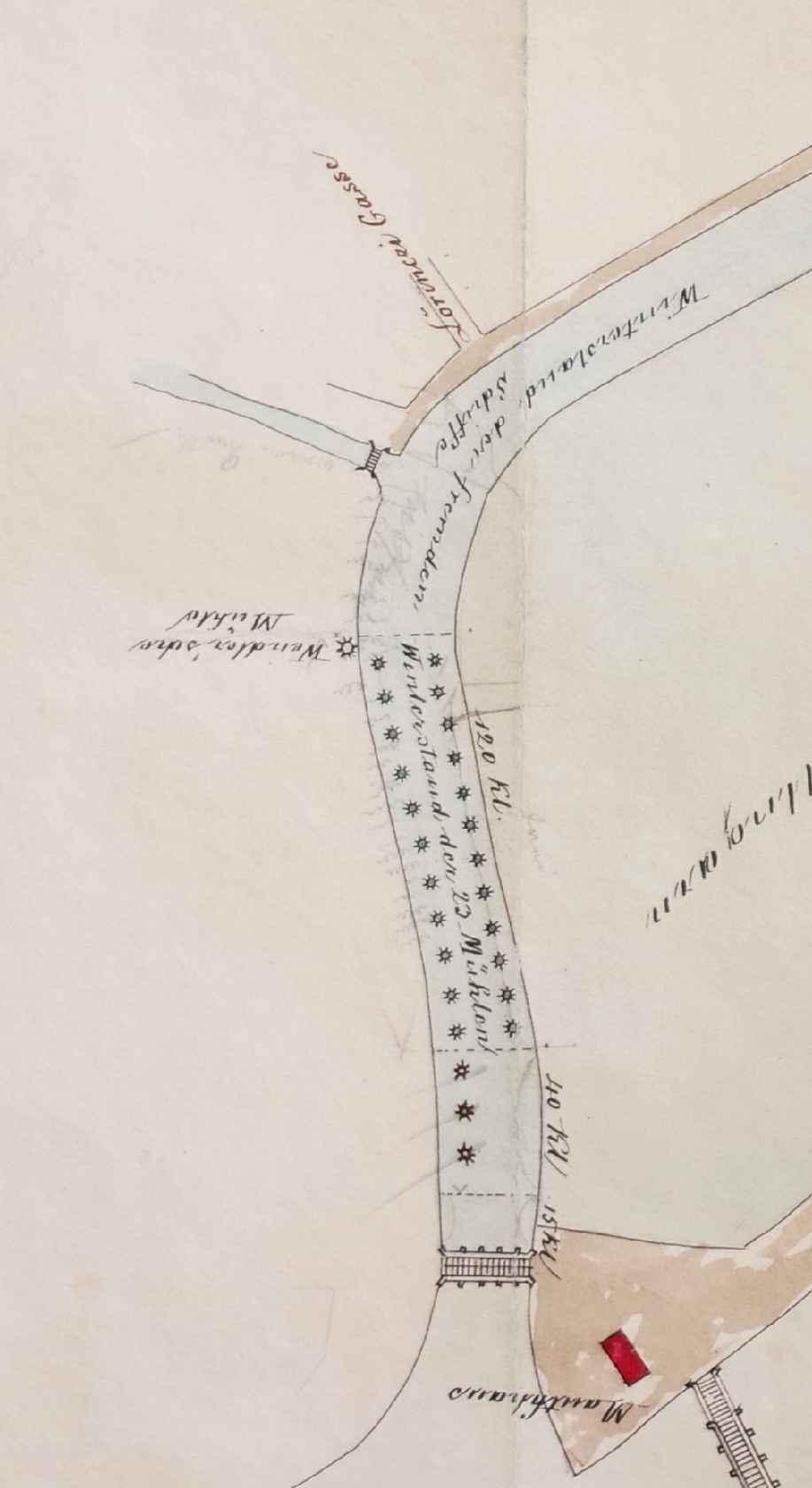

16 Kis-Duna Hévíz Királyi város Víziváros Visegrád Nagymaros XVIII. század haltartó bárkák XIX. század hajómalmok téli állomáshelye tutajok vízi fa uszoda haltartó bárkák lampionos vízi felvonulás ünnepeken hálószárítás XX -(XXI). század Erődítések Folyóhasználat (XVIII-XX. század)

17 Kis-Duna Hévíz Királyi város Víziváros Visegrád Nagymaros XVII. század XIX. század XX -(XXI). század kis fák gömb alakú koronával fűzfák jegenyefák a sétány építése után gesztenyafasor, majd 1920 előtt/körül platánsor telepítése kis fák gömb alakú koronával Fasorok (XIX-XX. század)

18 Az egyes illusztrációkhoz a forrásként megjelölt adattárak illetve kiadók jogai fűződnek, a felhasználás joga a publikálásra nem terjed ki, publikációban, interneten való közzététel csak külön engedély alapján lehetséges! Filenév Cím Dátum Megjegyzés Adattári jelzet Szakirodalmi megjelenés A KÖZÉPKOR A01_KMTL_1994_200o Esztergom a középkorban A középkori városrészek elhelyezkedése és a királyi város középkori régészeti emlékeinek térképe KMTL, 200 A02_MRT_1979_117o A középkori királyi város Az 1979-ig ismert régészeti emlékek a Széchenyi téren és környékén még további MRT, 117 régészeti topográfiai térképe a mai várostérképre vetítve épületmaradványokat azonosítottak 1984-ben. A tér északi sarkára, a mai bíróság helyére lokalizálható az ún. Szenye-palota. Írott forrásadatok Adat Dátum Forráshely A Kis-Duna ezen a néven, magyarul (Kys Duna nevű folyóág) már az 1230-as években előfordul egy oklevélben, ami az érseki város és a királyi város határairól szól 1230-as évek Hegedüs András (Prímási Levéltár vezetője) szóbeli közlése B TÖRÖK KOR B01_ZIMMERMANN_1595 Az egyik legrészletesebb és legpontosabb ábrázolás az 1595-ös ostrom idejéből. A hajóhidat a királyi MNM T BASICS 2002, 5. ábra város középső bástyájától É-ra ábrázolja, és kaput ezen az oldalon nem jelez. B02_CUSTOS_1595_R Esztergom évi Az ábrázolás kettős (kő és fa) védőövet mutat a Víziváros D-i oldalán, hajóhidat a várostól D-re. MNM T BASICS 2002, 2. ábra ostroma Hiányzik az ÉNy-i sarokbástya és a Duna felőli kapuk is. B03_SIBMACHER_1595_R Topográfiailag helyes, elnagyolt ábrázolás a vár, Víziváros, királyi város és sziget együtteséről. A MNM T BASICS 2002, 4. ábra hajóhidat a királyi város fölött ábrázolja. B04_HOUFNAGEL_1595_R Részletes ábrázolás a királyi városról és a Vízivárosról MNM T BASICS 2002, 1. ábra B05-7_LEPOLD_1944_3_SIBMACHER Részletes ábrázolás a városrészekről, erődítésekről. A királyi városnál fa erődítések láthatók és két LEPOLD 1944, 3. ábra _1595 falazott kaputorony jelenik meg, egy nagyobb középső részen, és egy kisebb a szigetre vezető hajóhídnál. (Külön kivágatokon kiemelve a királyi város és a Víziváros képe.) B08_LEPOLD_1944_1_COGORANO_1595 Pontos térkép, a királyi város mellett két hajóhidat ábrázol, megjeleníti az íves sarokbástyákat is. LEPOLD 1944, 1. ábra B09_LEPOLD_1944_6_MEYERPECK_ 1595 Részletes ábrázolás a királyi város erődítéseiről. Három félkörös bástyát jelez a dunai oldalon, a középsővel szemben a szigetre vezető hajóhidat, és ettől D-re kaput (kaputoronnyal?). LEPOLD 1944, 6. ábra B10_OSZK_TK_3021_MACIERATA_1595 Esztergom évi 1595 Részletes térképi ábrázolás a Víziváros erődítéseiről OSZK TK 3021 B11_HORVÁTH_2002_3 B12_MRT_1979_17 C ostromának térképe Esztergom török katonai építményei Esztergom, Víziváros D-i végének török kori emlékei A Víziváros erődítései, teljes kiépültség, a török erődítésekkel együtt. 7. Jezsuita-bástya 8. Dunai kapu rondella 9. Ferences-rondella 10. Hévízfürdő tornya 11. Hévízi erőd (mai Mattyasovszky-bástya) A Ferences-rondella, Hévízfürdő tornya és a Hévízi erőd (mai Mattyasovszy-bástya) környéke a régészeti kutatások alapján 18. SZÁZAD C01_Image0002 Némileg (a királyi város vonatkozásában) téves 1715-ös városalaprajz a bécsi Kriegsarchiv-ból. FszK Fényképtára C02-3_LEOPOLD-WERNER_1715 Esztergom látképe 1715 A Víziváros, királyi város, a teljes partszakasz egyedülállóan részletes látképi ábrázolása a 18. századból. A királyi város északi részén az egykori városi palota tornyos épülete, hozzá tartozó, a Kis- Dunához kifutó kőfalú kerttel, a parti fakerítések és kapuk ábrázolása, a templomnál, a mai Pór Antal térnél a vízhez nyíló lejáróval A Vízivárosnál a bástyák pontos ábrázolása, a Mattyasovszky-bástyával szemben földsánc Reprodukció a BBM-ban C04_016 A Duna Esztergomnál 1741? Vázlatos ábrázolás a Kis-Duna melletti városrészekről, de jelzésszerűen megjelennek a királyi város KEML D-i védőfalai (szögletes sarokvédművek?), és a Lőrinc utca táján egy sarokbástya-részlet (?). HORVÁTH 2002, 3. ábra MRT 1979, 17. kép DERCSÉNYI-ZOLNAY 24. kép

19 C05_KREY_1756_A Az esztergomi vár erődítéseinek és közvetlen környékének alap- és helyrajza Felmérte és rajzolta Krey János mérnökkari főnök. Másolta Schedl Arnulf főgymn. tanár. VILLÁNYI_1891_KREY_JELMAGY Jelmagyarázat a KREY 1756 térképhez C06_MOL_S_11_-_No_116a_1769 Planum liberae regiae cittis[civitatis] Strigonii C07_EPERJESSY_1770 Eperjessy István ben készült térképe C08_0604 C09_OSZK_TK_855_1787 D D01_MOL_S 12 - Div XIII - No 474_1817_R D02_MATHES_1827_01 D03_MATHES_1827_02 D04_035 D05_026 D06_013 D07_PROKOPP_ A ferences fürdő környékének helyszínrajza a 18. század végéről Plan von jenem Theile der königl[ichen] Freystädtischen Graner Gründe welche sowohl meistens von der Donau überschwemmet werden A la vue Situations Verzeichnung eines Theils der erzbischöfflichen Stadt Gran an der Donau aufgenommen bey der Mittelhöche der Stroms A Várhegy és környéke az átalakítások előtt A Várhegy és környéke az átalakítások után Esztergom város árvízvédelmi terve Az esztergomi Kis-Dunán keresztül vezető palló és a gőzhajóállomáshoz vezető út terve Az esztergomi Kis-Duna helyszínrajza A Vízikapu kerek bástyája a mögötte a 18. században épült emeletes épülettel és zömök toronnyal, 1756 A Víziváros, Hévíz és környéke legfontosabb, igen pontos és részletes 18. századi térképes dokumentuma, mely 19. század végi másolatban maradt fenn, számjelöléses jelmagyarázat kapcsolódik hozzá. Számos közterületi épített elemet jelez, így a mai Liszt Ferenc u. vonalában faraktár, jégverem és egy feszület, a Mindszenty tér közepén egy közkút és egy kenyérárus fabódéja láthatók Szent János szoborjelzése a mai Pór Antal téren. MNL-MOL S_11_- _No._116:a A 18. századi királyi város egyik legfontosabb térképes dokumentuma, mely teljességgel ábrázolja a telekszerkezetet. A város körül árkokat, az árkokon átvezető hidakat ábrázol. A mai Pór Antal tér 18. sz. vége forum piscinum (halpiac) felirattal szerepel. A Víziváros várfalai előtti téren sétatér ( Promenade ) jött létre. A mai Mattyasovszky-bástya ( Rondelle ) és a mögötte megépült fürdő. A falszakasz és a Kis-Duna között vágóhidat (Schlacht Brücke) ábrázol. Arrébb a Kis-Duna-parton kis kert ( Kleines Gärtel ). Esztergom és környéke. Fokhálózat nélkül. Domborzat csíkozással, névírással. Tervezett csatornák nyomvonala. Belterület vázlatos alaprajzban, névvel. A tervezett útra vonatkozó adatok. Művelési ágak feltüntetve. Részletes magyarázat 19. SZÁZAD PL Rajztára 604 OSZK TK A mai Vízivárosi plébánia, Mindszenty tér, Kossuth-híd és környéke. A még álló védművekben díszkerteket jelez. MNL-MOL S 12 - Div. XIII. - No VILLÁNYI 1891, 1. ábra VILLÁNYI 1891, PROKOPP 1960, 11. kép PROKOPP 1979, 5. ábra a rajz részlete 1827 MATHES 2014, T I MATHES 2014, T II Jelzi a vágóhidat az ekkor még létezett. KEML EVT A Pór A. téren öböl látható A későbbi Cifrahíd tervezete ( Prospectierter Steg ). A híd ben meg is épült. KEML_EVT 1855 A fagymentes Kis-Duna-ágon téli időben állomásoztatott hajómalmok ábrázolása. A Cifra-híd ábrázolása; a Hévíz-patakon átvezető híd, Hévíz-malom. PROKOPP 1979, 3. ábra

20 D08_Image0009 D09_MOL_S No 847-1_1866 D10_021 melyeket az irgalmas nővérek iskolájának építésekor bontottak le A Prímás-tér az 1860-as években (Stoikowski Ádám színezett kőrajza) Dunafolyam jégállása 1866 évi január hó 15-én Esztergom sz. kir. város térképe az 1838-as árvízi vonallal A Prímás-téren kövezet. Járda és az épületet védő korlát a prímási palota előtt. A plébániatemplom mellett kerítéssel körülvett udvar ld 042 térkép! FszK Fényképtára 1866 A Duna esztergomi szakasza MNL MOL_S No k. Öblösödés a mai Pór Antal térnél, Cifra-híd KEML_EVT D11_24.522_Szigeti kertek_1876-ban 1876 A Vízivárosi Kis-Duna egyedülálló archív fotója az árvíz idején a vízen hajómalmokkal, hajókkal, fahíddal, a mai Erzsébet-iskola helyén levő épületek, a vízivárosi Kis-Duna-parton végig jegenyesor. D12_24.522_Vizi város a Kis Duna A Kis-Duna alsó szakaszának partja a fürdő kerítésével, előtte jegenyenyárakkal és nyírott fűzfákkal mentében 1876-ban hajómalmokkal és hajókkal, a korabeli part menti házakkal: a Lőrinc utca Kis-Duna felőli Duna Múzeum torkolatában egyik oldalon még földszintes ház, másik oldalon üres telek. D13-14_023, 023_R Prímási vízvezeték 1887 A Mindszenty tér K-i oldalán levő kert, a tér felőli oldalon az öblösödés szoborhely. A prímási kert KEML_EVT csőhálózata már létrejött. A mángorló épülete a mai József Attila téren D15_043 Az érseki palota Duna 1881 KEML EVT felőli teraszának terve, a megszüntetendő, bontandó várfalakkal D16_Image0007 fotó Fakorlát körüljáró a Mattyasovszky-bástya és a csatlakozó várfal tetején., a várfal előtt feszület. FszK Fényképtára 1890 k. D17_Image0008 fotó k. FszK Fényképtára D18_004 D19_006 Esztergomi állami Dunahíd A Kis-Duna alsó szakasza. Facsemete-sor a vízparton. A fatelep előtti részen tutajok. A Hévíz-csatorna fából kiképzett torkolata. Ideiglenes híd (?) a Lőrinc utcánál. Földszintes ház, illetve üres telek a Lőrinc u torkolatánál. A parton kisebb fák, illetve facsemeték. Adat Dátum Forráshely Városi rendelet a latrinákat a házaktól a Kis-Dunába vezető minden csatorna lebontására és betömésére 15 napon belül. Felhívják a kapitányt, hogy a Kis-Dunának a város felőli partját fűmaggal való bevetés által gyepesítse Duna Múzeum Adattára. Végzés 1511/ A kis-dunai Bottyán-híd korlátjának tervrajza. KEML V2. A kis-dunai Bottyán-híd kandeláberének tervrajza Írott forrásadatok PROKOPP 1979, 18. ábra E01-02_064 f BBM_H_ E03-04_ k. A Lőrinc u torkolata a mainál korábbi historizáló sarokházzal, a másik sarok beépítetlen. Még rendezetlen/füves Kis-Duna-part; Cifra-híd; Lőrinc-híd BBM_H_ E05_JUHASZ_2016_28_1_1900 Prímási palota, vízivárosi 1900 JUHÁSZ 2016, 28 pélbániatemplom a Várhegyről E06_JUHASZ_2016_29_1900 = = 1900 JUHÁSZ 2016, 29 E07_JUHASZ_2016_47_1_1900 Dunai uszoda a Kis Uszoda-csónakház. JUHÁSZ 2016, 47 Dunán, háttérben a gyalogoshíd Végén fedett felépítménnyel ellátott dereglye. Cifra-híd. E08_039 Szölgyéni Gyula kéziratos térképvázlatai 1905 k. A tervezési terület déli vége. KEML EVT

21 Városmajor környéke E09_036 Szölgyéni Gyula kéziratos 1905 k. Nagyon sok történeti helyrajzi adat. KEML EVT térképvázlatai Kisdunapart vázlatos képe a körcsatorna megépítése előtt A korábbi partvonal jelölése. E10_JUHASZ_2016_47_2_1905 A Kis-Duna-part és a 1905 JUHÁSZ 2016, 47 belvárosi plébániatemplom tornya E11_JUHASZ_2016_48_1_1905 Felső Kis-Duna-part, a 1905 JUHÁSZ 2016, 48 Bottyán vashíd és a csavargőzös állomás E12_232 f A Prímás-teret K felől határoló kert fái. BBM_H_ A téren átvezető nyílt csapadékvíz-elvezető csatorna. Épített járda. E13_JUHASZ_2016_49_1_1910 A régi fafeldolgozó telep 1910 A Lőrinc u.-i sarki ház helyén üres telek a Kis-Duna-parttal. A parton jegenyenyárfa. JUHÁSZ 2016, 49 a mai strandfürdő helyén E14_JUHASZ_2016_53_1_1911 A mai Erzsébet iskola 1911 Üres telek és a szálloda épülete a Lőrinc u. torkolatánál. JUHÁSZ 2016, 53 helyén levő épületek E15_ k. Helyszínrajz, rajta a Prímás tér melletti kert a szoborhellyel PL Rajztára 523 E16_F_09 Facebook: Régi Esztergom csoport. E17_233 f BBM_H_ E18_070 BBM_H E19_249 BBM_H_ E20_231 f A Lőrinc u. torkolata a korábbi historizáló Korona Szállóval, az épület sarkán árnyékolóval lefedhető BBM_H_ terasszal, vele szemben beépítetlen, kerítéssel határol telekkel. E21_ BBM_H_ E22_226 BBM_H_ E23_JUHASZ_2016_51_1_1914 A fafeldolgozó tutajai a Kis-Dunán a védőgát építése előtt 1914 A Mattyasovszky-bástya és várfal tetején filagória-korlát. JUHÁSZ 2016, 51 E24-26_ Helyszínrajz a mai Pór Antal téren egy parkosítás-alaprajz ceruzával! Kis-Duna árvízvédelem 1913 KEML EVT E27-29_ Kis-Duna árvízvédelem kiviteli terv 1913 KEML EVT E30_058 E31_052 E32_053 Esztergomi árvízvédelmi munkálatok kiviteli műveletek 1914 július Keresztmetszet a parti sétány kialakításával és a mellvédfallal. Írott forrásadatok Adat Dátum Forráshely Sürgetik a Kis-Duna kotrását 1901 Esztergom és Vidéke 1901 A Kis-Duna veszedelmes partja korlátokkal láttassék el. Mégis megszületik a kis Duna partján a korlát a borközi állapotban lévő emberiség nem kis megnyugtatására 1901 Uo. Leég a dunai uszoda. Még eddig ki nem derített okból ugyanis meggyulladt a Kis Dunában telelő uszoda, mely Kósik Ferenc építőmester tulajdona volt. A szurokkal és kátránnyal bevont Mellvédfal tervrajza nézet, keresztmetszet. KEML V.2.a 1913 Esztergom és Vidéke 1913

22 száraz faalkotmány óriási lángokkal, egyszerre égett. Cikk többször említi a sétány mellé ültetett gesztenyefákat, amik nincsenek eléggé védve az esztergomi alsóbb néposztály pajkos gyermekeinek ismert csonkító kedvétől. Sürgetik az út kövezését vagy makadám úttá építését december második fasornak celtisz fasort terveznek 1913 Uo Uo. F01_Image Az újonnan elkészült mellvédfal. FszK Fényképtára F02_0628 Tervezet a Kis-Duna felett a Cifra-híd helyére építendő hídhoz A híd Csernoch prímás koronás adományábólépült volna az évi koronázás emlékére. A lépcső változat alatt halványan lépcső nélküli változat rajza is látható. PL. Rajzgyűjtemény 628 F03_227 A frissen megépült mellévédfal és sétány, a fák még kicsik. Akirályi városrészben a házak előtt járda, BBM_H_ F04_JUHASZ_2016_49_2_1914U F05_JUHASZ_2016_30_ F06_JUHASZ_2016_48_2_1915 F07-10_Icon 1043_b-e F12_047 A régi Hévíz-meder helyének szabályozási terve a járda és az úttest között fasor. 1914? JUHÁSZ 2016, 49 A strandfürdő és környéke a védőgát építése után Hajómalom a Nagy- Dunán Felső Kis-Duna-part, a Bottyán vashíd és a csavargőzös állomás JUHÁSZ 2016, JUHÁSZ 2016, as évek A fürdő helyszínrajza. Hévíz tér a Kis-Duna partján. FszK Történeti Képtára KEML EVT F13_073 ny BBM_H F14_F_20236_1923 Parkosítás a Prímás-téren. Kockakő burkolat. Szobor az új épület előtt a tér K-i oldalán. Fa villanyoszlopok. F15_067 ny A parton gömbkoronájú kis fasor valószínűleg a platánoknál korábbi fák. BBM_H Hajóállomás. F16_063 f A platánok még alig vehetők ki a képen régebbi fotó lehet a feladáshoz képest. BBM_H_ F17-19_ cr Esztergom részletes KEML EVT felmérése - térképlap F21_031 Esztergom általános 1927 k. Kert a tanítónőképző Prímás-tér felőli oldalán, a szoborral. A mángorló épülete. A királyi KEML EVT térképe városrésznél látható híd valószínűleg tervezet. F22_ BBM_H k. F23_Image k. A platánsor az alsó sétányon, 1940 k. FszK Fényképtára F24_JUHASZ_2016_53_2_1928 A mai Erzsébet iskola 1928 JUHÁSZ 2016, 53 építése F25_F_3514_ A Mattyasovszky-bástya és várfal tetején korlát (filagória?) és házikó. FORTEPAN 3514 Még nincs fasor (lehet, hogy korábbi kép, mint a megadott dátum?). F26_F_20209_ FORTEPAN F27_JUHASZ_2016_51_2_1930 A tervezett Szent István 1930 JUHÁSZ 2016, 51 Artézi Fürdő F28_F_53256_ Szobor a tér K-i oldalán. FORTEPAN Terméskő és kockakő burkolat. A tér É-i oldalán nyírott fácskák.

23 F29_F_30766_ FORTEPAN F30_F_6891_ Platánsor. FORTEPAN 6891 F31_JUHASZ_2016_26 JUHÁSZ 2016, 28 F32_060 f BBM_H F33_JUHASZ_2016_28_2_1940 Prímási palota, vízivárosi plébániatemplom a Várhegyről 1940 JUHÁSZ 2016, 28 F34_F_12 Lajtos kocsi (szivattyú) a parton. facebook.com/ré gi Esztergom F35_F_20233_1941 Parkosítás fácskákkal a Prímás-téren és az Erzsébet-szobornál. FORTEPAN F36_062 f Platánsor; kővázák a mellvédfalon. BBM_H_ F37_LIPPAI_1944 Esztergom térképe 1940 k. Írott forrásadatok Adat Dátum Forráshely elhatározza a Takarékpénztár, hogy a Csernoch út alsó részét 1925 Esztergom és Vidéke 1925 makadámúttá építi. megjegyzik, hogy az út szép lett, amióta a platánok megerősödtek. a város fűvel szegélyezte és virágmagokkal ültette be a 1929 Uo Csernoch János-út Duna-felőli szegélyét felmerül a mángorlóépület bontása 1930 Uo G01_ A mai Kossuth-híd terve KEML G02_F_40751_ FORTEPAN G03_F_91384_1950_Angyalhid 1950 FORTEPAN _UVATERV G04_Esztergom_1951_23393_ 1951 Hadtörténeti Intézet Térképtára, hadtörténeti légifotók G05_ZM_ Mellvédfal kővázákkal; szórt (?) burkolatú sétány kockakő (?) szegéllyel Zempléni Múzeum Képeslapgyűjtem énye 9552 G06_Esztergom_1954_23402_ 1954 Hadtörténeti Intézet Térképtára, hadtörténeti légifotók G07_Esztergom_1955_23422_ 1955 Hadtörténeti Intézet Térképtára, hadtörténeti légifotók G08_ZM_ _ Mellvédfal kővázákkal, több helyen megtörve Zempléni Múzeum Képeslapgyűjtem énye 9472 G09_F_54785_1958_Mindszenty_ter 1958 FORTEPAN G10_F_11 facebook.com/ré

24 gi Esztergom G11_F_Bóna_J facebook.com/ré gi Esztergom G12_F_11211_ Zöldfelület az Erzsébet-szobornál. FORTEPAN G13_F_11212_ Egyszerű, háromszögletű zöldfelület a Mindszenty tér közepén. FORTEPAN G14_ as évek BBM_H G15_ as évek Még az eredeti rézsű és mellvédfal! BBM_H G16_ as v. 70-es Már a megemelt rézsű és mellvédfal BBM_H évek G17_F_15933_ Új járdavonalak, az utcaburkolat maradt. FORTEPAN Új lámpák. Új, kerek zöldfelület a tér közepén. G18_F_15942_ FORTEPAN G19_F_85474_ FORTEPAN Rövidítések: BBM Balassa Bálint Múzeum adattára ny. nyomtatás dátuma f. feladás dátuma FszK Főszékesegyházi Könyvtár, Esztergom KEML Magyar Nemzeti Levéltár Komárom-Esztergom Megyei Levéltára EVT Esztergom város térképtára PM Polgármesteri Iratanyag MNM T. Magyar Nemzeti Múzeum Történeti Képcsarnok PL Prímási Levéltár, Esztergom Szakirodalom JUHÁSZ 2016 Varsányiné Juhász Katalin: Esztergom képekben : régen és ma. Esztergom 2016 KMTL Kristó Gyula (szerk.): Korai Magyar Történeti Lexikon. Budapest 1994 LEPOLD 1944 Lepold Antal: Esztergom régi látképei. Budapest. MATHES 2014 Mathes János, A régi esztergomi vár, az ott kiásott emlékek és más régiségek leírása. ford. és jegyzetekkel ell. F. Romhányi Beatrix, utószó F. Romhányi Beatrix és Prohászka Péter. MRT Horváth István, H. Kelemen Márta, Torma István: Magyarország régészeti topográfiája. Esztergom és a dorogi járás. Budapest 1979 PROKOPP 1979 Uő: Az esztergomi Víziváros. Művészettörténeti Értesítő 1979, PROKOPP 1981 Uő: Az esztergomi királyi város a 18. században. Művészettörténeti Értesítő 1981, 1-22 VILLÁNYI 1891 Villányi Szaniszló: Néhány lap Esztergom város és megye múltjából. Esztergom.
