Vidovszky István PhD bevezetés A szempontrendszere Az

1 Építéskivitelezési alapismertek Az építési technológiák kiválasztása és egymásra épülése Vidovszky István PhD bevezetés A szempontrendszere Az építési folyamat technológiái Az építési munkák technológiai sorrendje 1

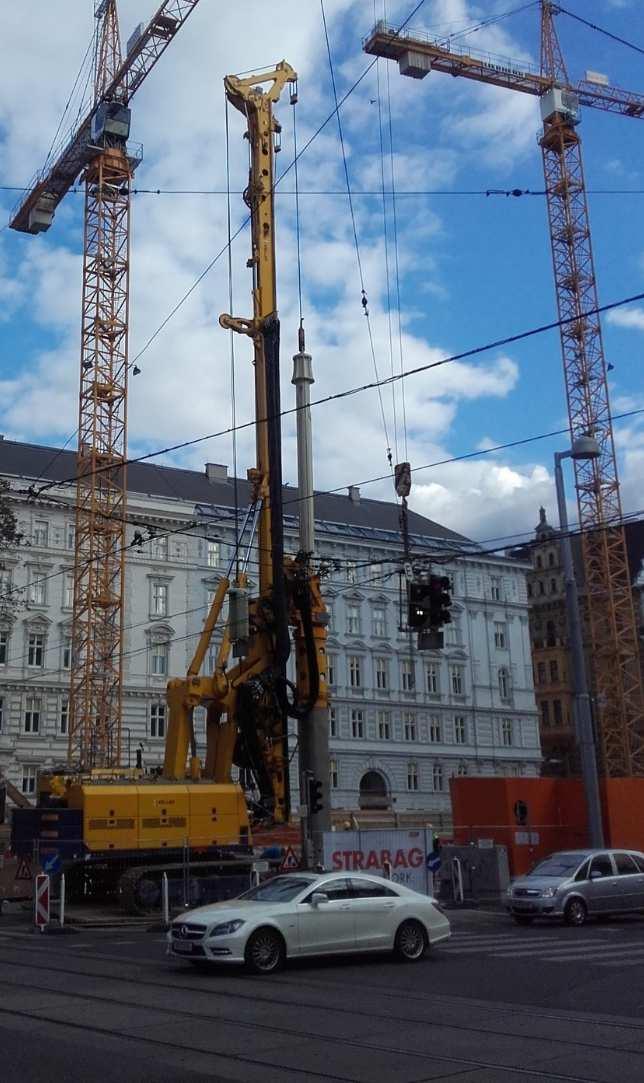

2 bevezetés építőipari kivitelezés DEF: Jogszabályban előírt terv alapján végzett, építésiszerelési munka. bevezetés TECHNOLÓGIA DEF: Az építéstechnológia az egy építési tevékenységhez tartozó munkafolyamatok összessége. Az építés know-how *-ja. *Adott területhez tartozó, gyakorlatban hasznosítható gazdasági, műszaki és szervezési ismeretek összessége. 2

3 bevezetés az építés szervezésének korlátai költség-haszon arány (vállalási díj): vállalási összeg valós kivitelezési költség az idő (vállalt határidők) határidőcsúszás kötbér a minőség (szerződés szerinti) a vállaltnál olcsóbb anyag, technológia, gépesítés, munkaerő, stb. alkalmazása változási kockázat (±idő és költség) építési hibák, minőségi kifogások javítások plusz ideje, garanciális költségek, per? - információk kiviteli tervdokumentáció építéshelyi organizációs tervek technológiai utasítás(ok) Technológiaválasztás erőforrás ütemtervek költségvetés időtervek 3

4 az egyes tényezők kölcsönhatása a technológiák becsült költségei a kivitelezési munkák ideje és sorrendje a technológiák kiválasztása a kiválasztás szempontjai műszaki körülmények költségtényezők időszükséglet -> költséghatás kivitelezhetőség / megvalósíthatóság eszközigény / szerszámigény a kivitelező felkészültsége/eszközállománya* *Milyen eszköz /felszerelés áll a kivitelező rendelkezésére azonnal? / Milyen eszközöket kell bérelni? / Milyen technológiák alkalmazásában van a kivitelezőnek gyakorlata? 4

5 költségbecslés A felmerülő költségelemek: a technológia költsége a felhasznált anyagok költsége az idő költsége (pl. munkadíj) egyéb költségek pl. - állványzat időtervezés a technológia szükséges ideje egy építési tevékenység ideje az időtől függő költség pl. pórusbeton / kerámia blokk 5

6 a tervezés fázisa megépíthetőség / megvalósíthatóság megépíthető, megvalósítható részletek az emberi erőforráson alapuló optimális a helyi építőipar színvonalán elvárt (elvárható) pontosságot feltételező részletképzések Az építési folyamat technológiái földmunkák / alépítményi munkák (tartó)szerkezetépítés befejező munkák (+ épületvillamossági és épületgépészeti munkák) kertészet, stb. 6

kapcsolt döntési helyezetek + + + szerkezetválasztás eszközválasztás anyagválasztás az alapozási sík kialakítása Befolyásoló tényezők a munkagödör szükséges mélysége a

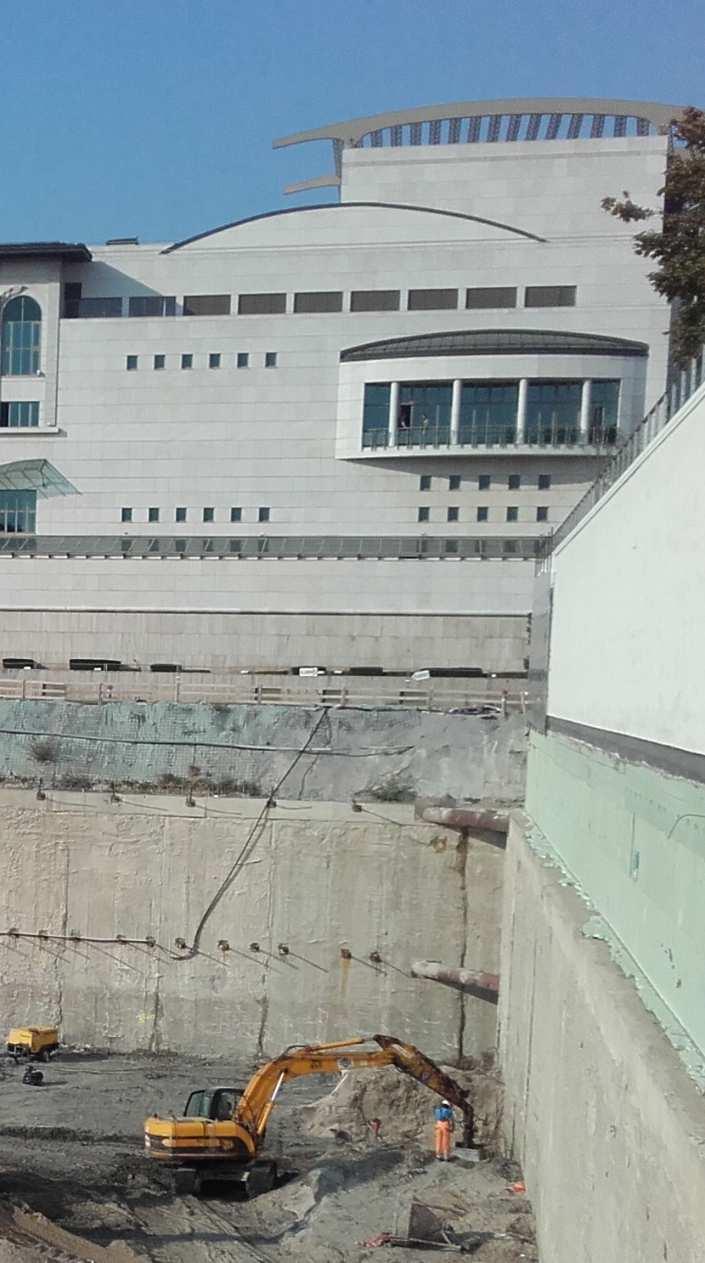

7 kapcsolt döntési helyezetek szerkezetválasztás eszközválasztás anyagválasztás az alapozási sík kialakítása Befolyásoló tényezők a munkagödör szükséges mélysége a szomszédos épületek alapozási mélysége az építendő épület szükséges alapozási mélysége a talaj fajtája/minősége Lehetőégek: aláfalazás résfal jet grouting injektálás cölöpfal 7

alapozástípus választása az épült terhei a

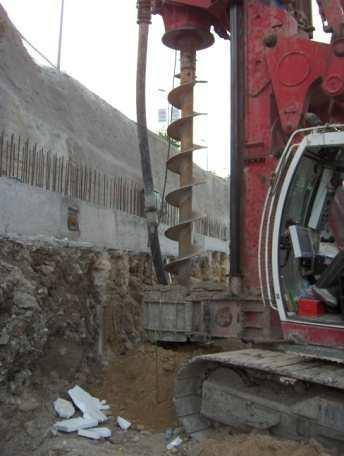

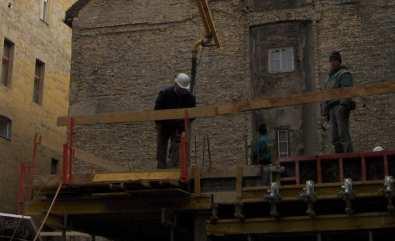

8 alapozástípus választása az épült terhei a talaj teherbírása a talaj fajtája (kötött/szemcsés) cölöpalapozás fúrt / előregyártott résfal réspillér sávalapozás síkalapozás A technológia más és más monolit vasbeton szerkezetek Függőleges szerkezetek (fal, pillér) vasszerelés zsaluzás betonozás Vízszintes szerkezetek (födém) zsaluzás vasszerelés betonozás! a munkák sorrendje eltérő! Fúrt cölöp, résfal betonozás vasalat elhelyezés 8

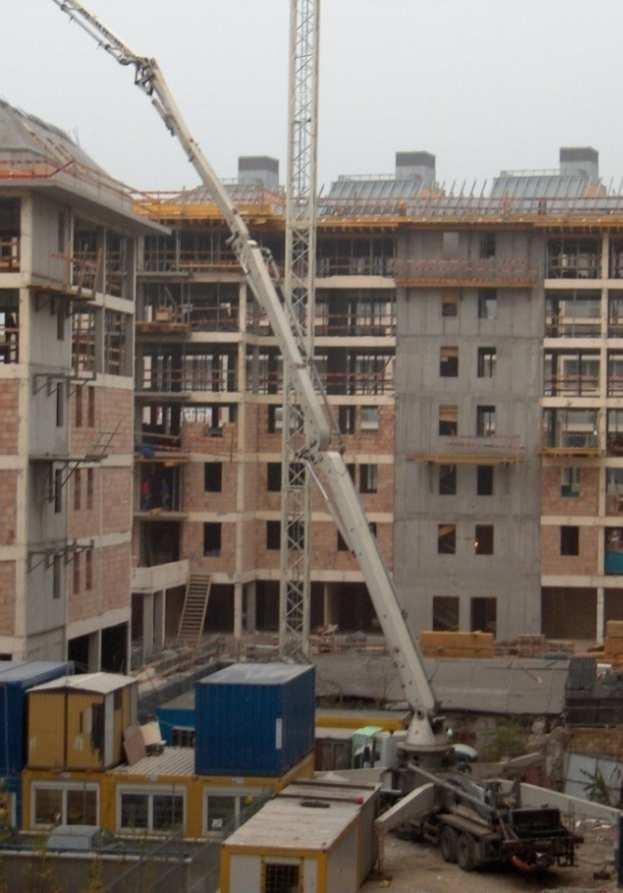

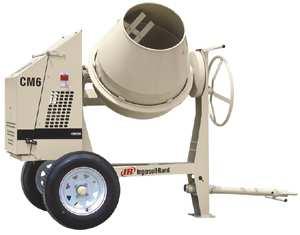

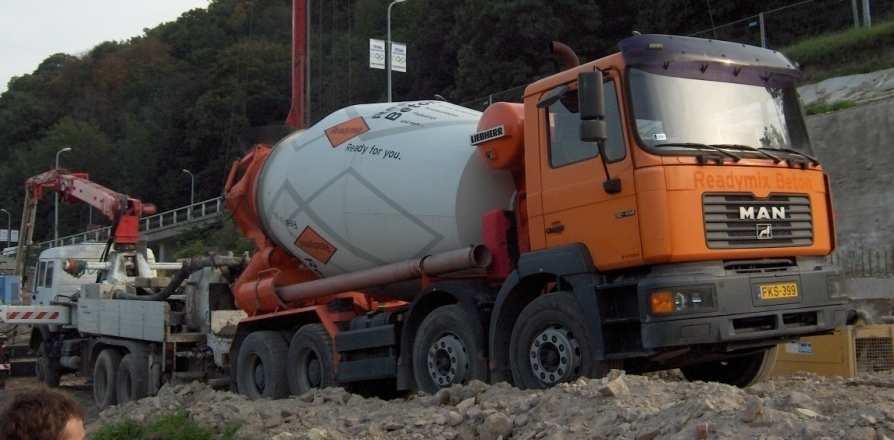

9 monolit vasbeton szerkezetek betonellátás befolyásoló tényezők: költség, idő, saját eszköztár, elvárt minőség, stb transzport beton helyszíni betonozás kb. max C16 monolit vasbeton szerkezetek a beton zsaluzatba juttatása befolyásoló tényezők a szükséges anyagmennyiség a telek helyszíni adottságai rendelkezésre álló eszközállomány betonozó konténerrel betonpumpával 9

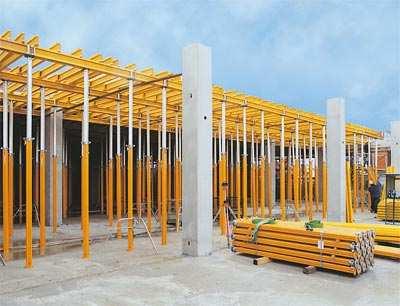

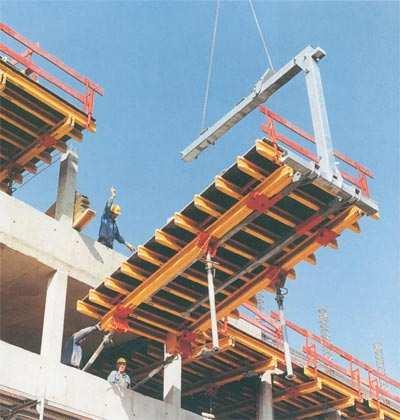

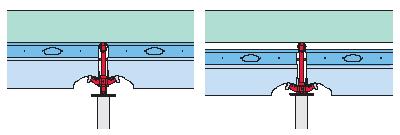

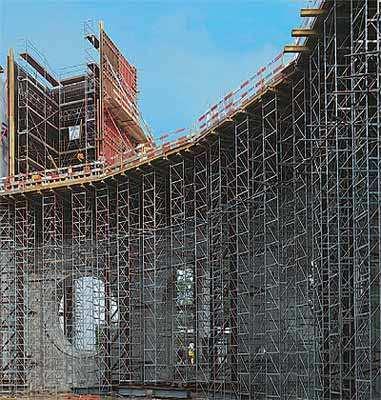

10 monolit vasbeton szerkezetek zsaluzati rendszer vízszintes szerkezetekre moduláris elemkombinációk (előre összeszerelt) gerendás-födém zsaluzat táblás zsaluzat ejtőfejes rendszer monolit vasbeton szerkezetek zsaluzati rendszer különleges megoldások vízszintes szerkezetekhez a rendszer variációi nagy magasság 10

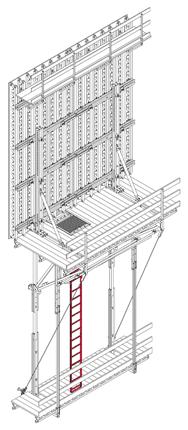

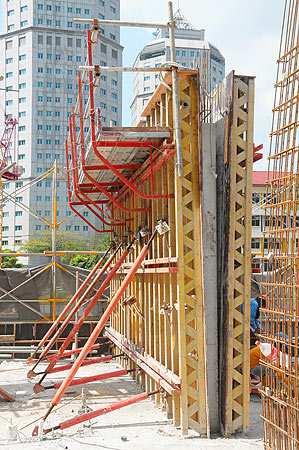

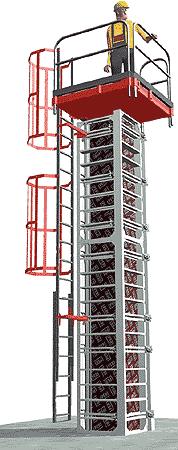

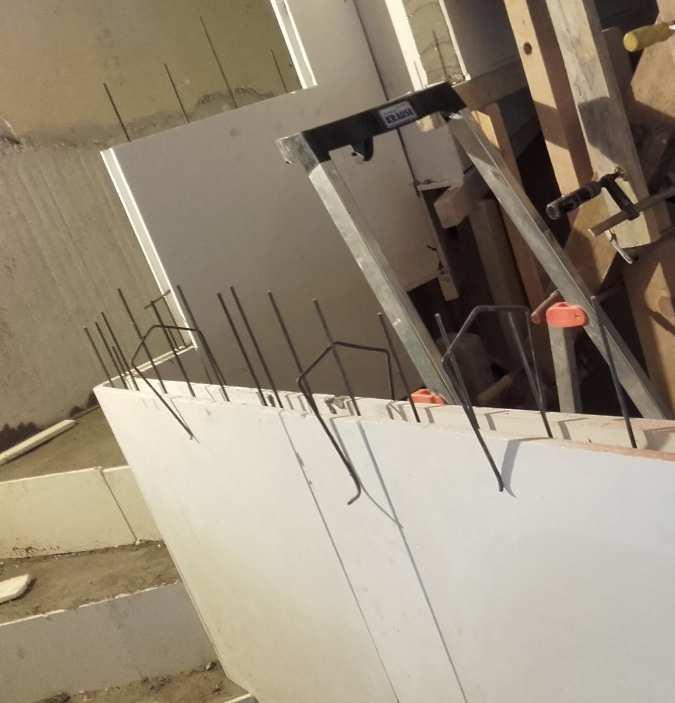

11 példa monolit vasbeton szerkezetek zsaluzati rendszer függőleges szerkezetek acél vagy alumínium vázas falzsalu rendszer gerendás rendszerű falzsalu rendszer pillér zsaluzat kétoldali < > egyoldali zsaluzat monolit vasbeton szerkezetek zsaluzati rendszer vasbeton lépcsőzsaluzat hagyományos zsaluzattal gipszbeton technológiával 11

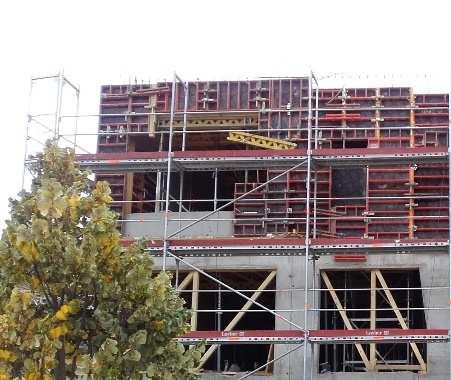

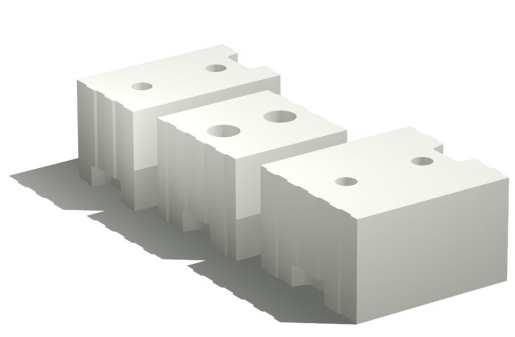

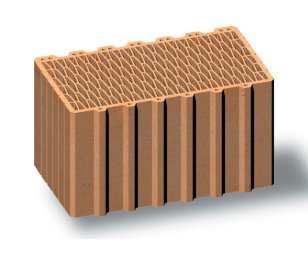

12 monolit vasbeton szerkezetek zsaluzati rendszer függőleges szerkezetek különleges megoldásai kúszó zsaluzati rendszer önjáró kúszó zsaluzat Nem szükséges daru! csúszózsaluzat íves falazatok készítése kőműves szerkezetek anyagválasztás és pórusbeton falazóelemek kerámia falazóblokkok nagy pontosságú kerámia falazóelemek mészhomok téglák és blokkok normál kerámia téglák, klinkertéglák 12

kőműves munkák technológiai lépések kitűzés, első sor lerakása

nagy pontosságú kerámia és pórusbeton elemek vékonyvakolat + glettelés

visszaszedett kerámia elemek 1,5cm vakolat + glettelés + festés teli

13 kőműves munkák technológiai lépések kitűzés, első sor lerakása (saroktéglák, sorrakás, méretellenőrzés, síktartás, vízszintesség és függőlegesség) második, harmadik, stb. sorok lerakása hézagolás felület felületképzés (pontosságtól függ) nagy pontosságú kerámia és pórusbeton elemek vékonyvakolat + glettelés + festés hézagolás Látszó tégla felületek felülettisztítás hézagképzés visszaszedett kerámia elemek 1,5cm vakolat + glettelés + festés teli íves kőműves munkák faltípus téglafal blokk fal egy vagy több elem szélességű falak egy elem szélességű falak 13

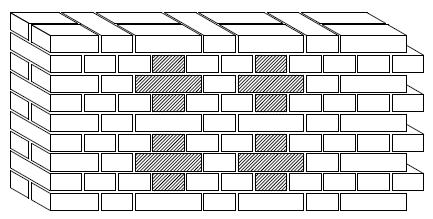

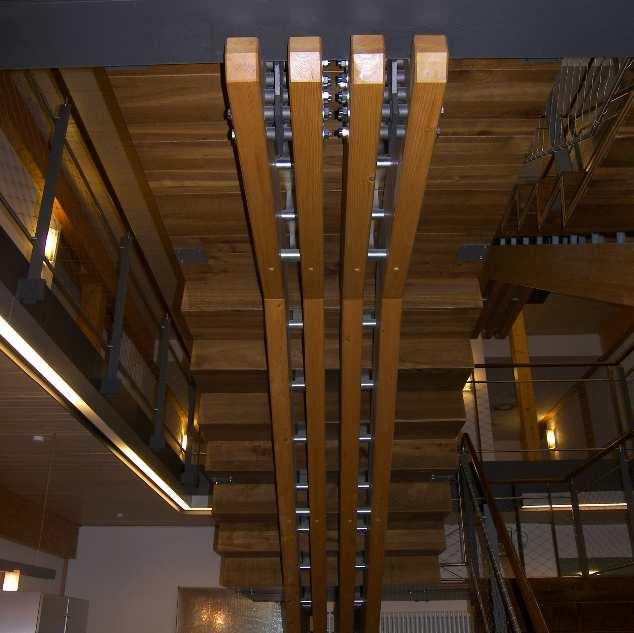

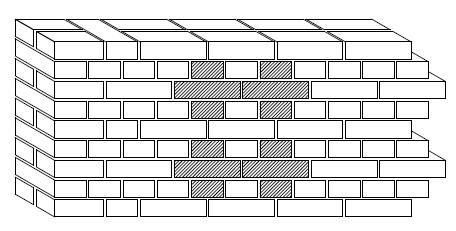

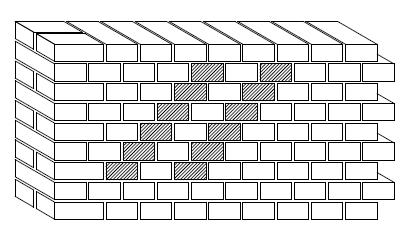

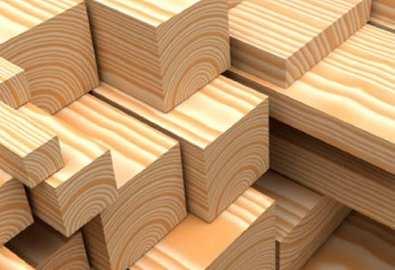

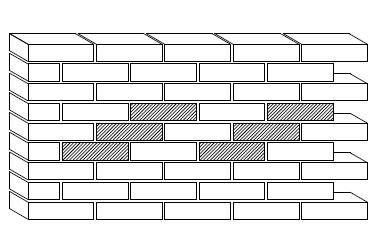

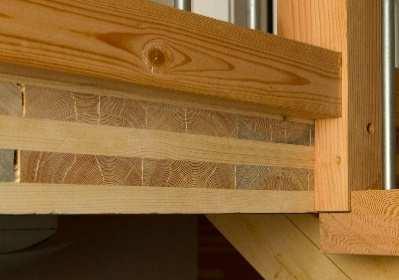

14 bevezetés kőműves munkák falkötés típusok futókötés kétsorú (blokk) kötés bekötő kötés keresztkötés szélesebb falak flamand kötés lengyel (gót) kötés techológiaválasztás ácsmunkák anyag technológia fa rétegelt lemez rétegelt ragasztott fa (GLT=glue laminated timber) CLT= cross laminated timber stb. 14

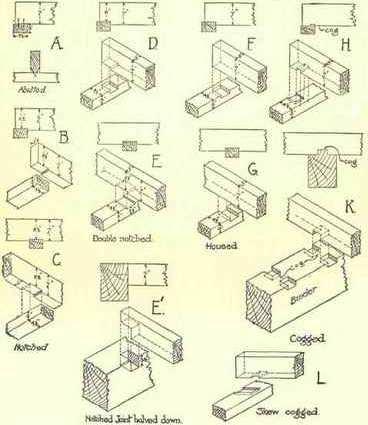

15 szerkezet hagyományos szerkezetek technológia ácsmunkák korszerű szerkezetek fa (szelemenek, szarufák, lécek, deszkák) hagyományos ácskötések (+kovácsoltvas) építéshelyen készül többféle anyag (fa és fémanyagok) mérnöki jellegű kapcsolatok (szeglemez, csavar, stb.) részben vagy teljesen előregyártott hagyományos kötések ácsmunkák rovás, kettős rovás, bújtatás, fogazás, fűrészfogazás, lapolás, ferde lapolás, fecskefarkas lapolás, betétezés, ékelés 15

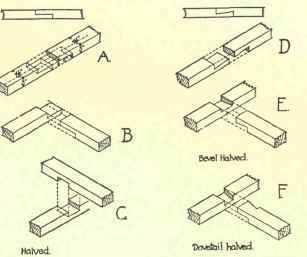

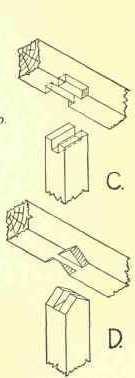

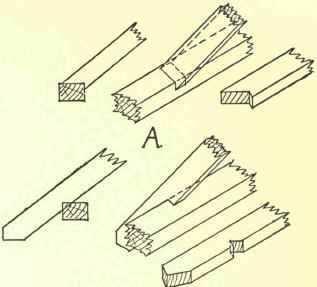

16 ácsmunkák hagyományos kötések horgolt bújtatott ferde illesztéssel csapolt rovásolt lapolt ékelt lapolt, ékelt egyenes csap hagyományos kötések fémelemekkel ácsmunkák kengyelezett, ékelt fém (kovácsoltvas) elemmel kapcsolt fémtüskével rögzített ácskapcsolt, ékelt ékelt (alsó horonnyal) lapolt hevederrel rögzített 16

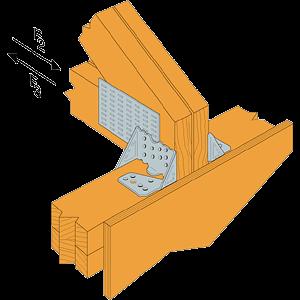

17 Korszerű kötések ácsmunkák szeglemezek kompozit tartók időbeli megvalósulás műveleti sorrend a technológián belül technológiai sorrend az építési folyamaton belül időtartam meghatározása műveletek + szünetek párhuzamos munkavégzések időterv 17

18 technológiai tevékenységsorrend az építési munka egységei Tevékenység DEF: Az építés alapvető eleme, amely megszakítás nélkül végezhető egy szakma képviselői által fizikai egységnek tekinthető helyen. technológiai sorrend a kivitelezési tevékenység ideje tevékenység ideje következő tevékenység szükséges idő 18

19 technológiai sorrend az építési munkák sorrendje a a b c d e f adott sorrend adott építésre vonatkozóan számos dologtól függ számtalan lehetőség van FONTOS = a fizikai megépíthetőség adott sorrend mellett!!! belső vakolás ablak beépítés külső vakolás ablak beépítés belső vakolás külső vakolás külső vakolás ablak beépítés belső vakolás belső vakolás külső vakolás ablak beépítés IDŐSOR = A tevékenységek helyes sorrendje. technológiai sorrend az építési munkák ideje adott építés esetén optimális intervallum Az építés fizikai időhatára fizikailag lehetetlen a megvalósítás optimális költség növekvő költségek az építés lehetőségének racionális vagy érzelmi határai 19

20 technológiai sorrend idősor követés (követési idővel) + + párhuzamosság közvetlen követés + Köszönöm a figyelmet! Vidovszky BME Építéskivitelezési és Szervezési Tanszék Történeti és helyreállító építéstechnológiák

21 Felhasznált irodalom: F Emmitt, S.: Architectural Technology, 2.ed. Wiley-Blackwell, Smiths C. R. Anders K. C.:Principals and practices of heavy construction, Prentice-Hall, Englewood Cliffs, New Yersey, p.401 Ambrose, James: Building Construction. Enclosure System. New York, Van Nostard Széll László: Építéstechnológia I. Tankönyvkiadó, Budapest, Frank Sándor: Ács Szakrajz Mintalapok. Műszaki Könyvkiadó, Budapest, Gábor László: Épületszerkezettan III. Nemzeti Tankönyvkiadó, Budapest, Greskovics Sándor: A kivitelezésről (előadás vázlat) Vidovszky BME Építéskivitelezési és Szervezési Tanszék Történeti és helyreállító építéstechnológiák
