1 SMART FIXING SYSTEMS

SZERELT, HÁTULRÓL SZELLŐZTETETT HOMLOKZAT A szerelt, hátulról szellőztetett homlokzat (VHF) az épület külső falát burkolja.

A sokrétű építészeti lehetőség mellett ezen konstrukciós módszer jelentős ökológiai és gazdasági előnyöket hordoz:. A VHF véd az időjárási körülményektől és hozzájárul az épület hosszú élettartamához.

. A VHF, az energiatakarékos homlokzat: A fali konzolok változtatható hosszúsága lehetővé teszi bármilyen kívánt szigetelőanyagvastagság mellett a beépítést.

3 SZERELT, HÁTULRÓL SZELLŐZTETETT HOMLOKZAT A szerelt, hátulról szellőztetett homlokzat (VHF) az épület külső falát burkolja. A VHF esetén a homlokzati elemeket egy rögzítőrendszer segítségével erősítik az épület külső falához. A sokrétű építészeti lehetőség mellett ezen konstrukciós módszer jelentős ökológiai és gazdasági előnyöket hordoz:. A VHF véd az időjárási körülményektől és hozzájárul az épület hosszú élettartamához. Az épület külső falai és a hőszigetelés tartósan szárazak maradnak.. A VHF minimalizálja a hőmérsékleti terhelést és optimális védelmet nyújt a meleg és a hideg ellen.. A VHF, az energiatakarékos homlokzat: A fali konzolok változtatható hosszúsága lehetővé teszi bármilyen kívánt szigetelőanyagvastagság mellett a beépítést. Az energia megtakarítás a széndioxid-kibocsátás minimalizálásával is jár.. A homlokzat hátsó szellőzése szabályozza az épület nedvességtartalmát és gondoskodik az optimális belső környezetről.. A VHF többrétegű felépítése véd a zajtól.. A VHF rendszere biztosítja a tartós építkezést az alkalmazott komponensek újrahasznosítása révén. SYSTEM F1.10 SYSTEM F A VHF FELÉPÍTÉSE 1 Alapzat 2 Szigetelőanyag 3 Szellőzőrés 4 Homlokzatburkoló lemez 5 Allface háttérszerkezet

ALLFACE SMART FIXING SYSTEMS A rögzítő rendszer legfőbb eleme és alapja a fali konzol. Ez dönti el a homlokzat-konstrukció felépítésének módját.

A nyíróerők közvetlenül az épülettestbe továbbítódnak nincs húzóerő a tipliben.. Minden F1 betölthet rögzített és csúszófunkciót is.

. A 125 mm-es tiplitávolság az F1+ esetében lehetővé teszi a rossz alapzatra történő rögzítést is.. A beépített csíptetőnyelv 38 mm állítási lehetőséget biztosít a hordozóprofilnak.

115 115 mm 117 155 mm F1.135 135 mm 137 175 mm F1.150 150 mm 152 190 mm F1.170 170 mm 172 210 mm F1.185 185 mm 187 225 mm F1.220 220 mm 222 260 mm F1.

4 ALLFACE SMART FIXING SYSTEMS A rögzítő rendszer legfőbb eleme és alapja a fali konzol. Ez dönti el a homlokzat-konstrukció felépítésének módját. F1 FALI KONZOL Az F1 falikonzol masszív falakon való függőleges rögzítésre szolgál. F1 A B Műszaki tulajdonságok/előnyök. A nyíróerők közvetlenül az épülettestbe továbbítódnak nincs húzóerő a tipliben.. Minden F1 betölthet rögzített és csúszófunkciót is. Az F1+-t elsődlegesen rögzített pontként használják Nagy teherbírás az építési magasság és 2 fali rögzítés révén.. A 125 mm-es tiplitávolság az F1+ esetében lehetővé teszi a rossz alapzatra történő rögzítést is.. A beépített csíptetőnyelv 38 mm állítási lehetőséget biztosít a hordozóprofilnak.. EN-AW 6060 T66 alumíniumból készült. F1+ 90 A B Fali konzol A* kiállás B faltól való távolság F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm 175 A B * Igény szerint egyéb kinyúlásokkal is készülhet F2 F2 FALI KONZOL Vízszintes rögzítésnél föként állókonstrukcióknál az F2 falikonzol használható. Műszaki tulajdonságok/előnyök Nagy tartószilárdság a felépítési formának köszönhetően.. Állókonstrukciókra történő rögzítésre kifejlesztve. Minden F2 rögzített és csúszófunkciót is betölthet. Az F2+ a nagy teherbírás és 4 fali rögzítés következtében elsősorban rögzített pontként használható.. A beépített csíptetőnyelv 38 mm állítási lehetőséget biztosít a hordozóprofilnak.. EN-AW 6060 T66 alumíniumból készült. F2+ A B 90 Fali konzol A kiállás "B" faltól való távolság F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm F mm mm 175

. A masszív hordfelületi profil kialakításának köszönhetően nagy fesztávolság is áthidalható.. Akár 3500 mm magas emelet magasságú hordozó profilok is lehetségesek.

5 F3 FALI KONZOL Az emeleti födémelemek függőleges rögzítő elemeként használjuk az F3 fali konzolt. F3 A Műszaki jellemzői/előnyei. Az építési magasságának és a dübel és csavarok fogadására alkalmas 4 fali rögzítési pontjának köszönhetően nagy a teherhordó képessége.. A masszív hordfelületi profil kialakításának köszönhetően nagy fesztávolság is áthidalható.. Akár 3500 mm magas emelet magasságú hordozó profilok is lehetségesek.. Mindegyik F3 rögzített és sikló funkciót is felvehet. EN-AW 6060 T66 alumíniumból készül. F3+ A C Fali konzol A* kinyúlás C nyílásméret F mm 60 mm F mm 60 mm * Igény szerint egyéb kinyúlásokkal is készülhet C F4 FALI KONZOL Az F4 fali konzolt elsősorban masszív falakon használjuk az alumínium hordozó profilok és a fa tartógerendák felfogásához. F4 A Műszaki jellemzői/előnyei. A vevői igényeknek megfelelően egyedi méretekben készülhet.. Projektfüggő fali konzol; a falvastagság, a magasság és a dübelfuratok száma a statikai igények szerint választható meg.. Nagyobb terhelés esetén a konzol talpfelületén kiegészítő hordozólemez alakítható ki.. ALMG 3 alumíniumból készül. A C Fali konzol A kinyúlás C nyílásméret F4 min. 35 mm min. 30 mm F4+ C

ALLFACE SYSTEM BASICS A rögzítőrendszerek alapvetően abban különböznek, hogy láthatóan vagy rejtve rögzítenek, illetve a

FÜGGŐLEGES RENDSZEREK A függőleges rendszereket masszív falakon való rögzítésre használják.

VÍZSZINTES RENDSZEREK Állványkonstrukción alapuló építmények esetében kizárólag vízszintes rendszereket alkalmaznak,

RENDSZER F1, F2, F4 RENDSZER F3 Csúszópont Csúszópont Rögzített pont Rögzített pont Csúszópont Csúszópont Rögzített pont

6 ALLFACE SYSTEM BASICS A rögzítőrendszerek alapvetően abban különböznek, hogy láthatóan vagy rejtve rögzítenek, illetve a rögzítés függőlegesen vagy vízszintesen történik. FÜGGŐLEGES RENDSZEREK A függőleges rendszereket masszív falakon való rögzítésre használják. A primer tartóprofilt függőlegesen kell az F1-re rögzíteni. VÍZSZINTES RENDSZEREK Állványkonstrukción alapuló építmények esetében kizárólag vízszintes rendszereket alkalmaznak, melyeknél a primer tartó profil vízszintesen kerül rögzítésre az F2-re. RENDSZER F1, F2, F4 RENDSZER F3 Csúszópont Csúszópont Rögzített pont Rögzített pont Csúszópont Csúszópont Rögzített pont HŐTÁGULÁSI MÉRETVÁLTOZÁS A függőleges és vízszintes rendszerek szerelésénél a hordozó profilok hőmérsékletfüggő hosszméretváltozását is figyelembe kell venni! Ezen okból kifolyólag a fali konzolok hosszanti nyílásai lehetőséget biztosítanak a profilok hőtágulására. A hordozó profil hosszúságát a szintmagasság, vagy a lemezkiosztás határozza meg.

RÖGZÍTETT PONT A rögzített pont a saját- és nyíróterhelést a hordozófalakra

A kapcsolatot a fali konzol és a profil között eltolhatatlan "kerek lyukak"

CSÚSZÓPONT A csúszópont és a profil közötti kapcsolatot egy hosszanti

Ez a profilt a hosszváltozásban nem gátolja nem alakul ki semmilyen szorulás.

Primer tartóprofilok és laptartó profilok közötti összeköttetések között a

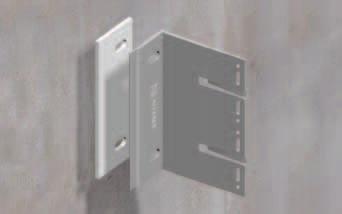

7 RÖGZÍTETT PONT A rögzített pont a saját- és nyíróterhelést a hordozófalakra vezeti át. A kapcsolatot a fali konzol és a profil között eltolhatatlan "kerek lyukak" biztosítják. CSÚSZÓPONT A csúszópont és a profil közötti kapcsolatot egy hosszanti lyukakban elhelyezkedő tolókapcsolat biztosítja. Ez a profilt a hosszváltozásban nem gátolja nem alakul ki semmilyen szorulás. A csúszópontban kizárólag nyíróterhelés adódik át a rögzítési alapra. Primer tartóprofilok és laptartó profilok közötti összeköttetések között a rögzítés szintén rögzített és csúszópontként történik. RÖGZÍTETT PONT CSÚSZÓPONT HÖHIDMENTESITÉS A hőhidak kialakulásának elkerülése ill. hőveszteségek minimalizálása érdekében a fali konzol és a külső fal közé egy termikus elválasztó elem kerül beépítésre.

8 SMART FIXING SYSTEMS LÁTHATÓ RÖGZÍTÉS SZEGECSEKKEL A szegecsekkel való homlokzatrögzítés az egyszerű szerelése miatt a leggazdaságosabb szerelési módszer. Elsősorban fém, szálcement és HPL-homlokzatelemek esetében alkalmazzák. SYSTEM F1.10 SYSTEM F2.10

9 SYSTEM F3.10 SYSTEM F4.10 H

10 LÁTHATÓ RÖGZÍTÉS CSIPESZEKKEL A csipeszekkel való rögzítés különösen kerámia- és terrakottahomlokzatelemek esetében használható. A csipeszek alumínium és nemesacél anyagból készülnek és a homlokzati elemek színének megfelelő színben gyárthatók. SYSTEM F1.20 SYSTEM F2.20

11 REJTETT RÖGZÍTÉS RAGASZTÁSSAL A homlokzati lapok költséghatékony rögzítési módja a ragasztás. A lapokat tartósan rugalmas ragasztóval, ideiglenesen kétoldalú ragasztószalaggal rögzítik a megfelelően előkezelt tartóprofilokra. SYSTEM F1.30 SYSTEM F2.30

12 REJTETT RÖGZÍTÉS RAGASZTÁSSAL A homlokzati lapok költséghatékony rögzítési módja a ragasztás. A lapokat tartósan rugalmas ragasztóval, ideiglenesen kétoldalú ragasztószalaggal rögzítik a megfelelően előkezelt tartóprofilokra. SYSTEM F3.30

A lapok hátsó oldalára speciális tiplikkel rögzítő alkalmatosságok kerülnek a hátulról

13 REJTETT RÖGZÍTÉS HÁTSÓ METSZŐ HOROGGAL A homlokzati elemek egyszerűen, hátsó horgokkal mechanikusan, rejtve rögzíthetők. A lapok hátsó oldalára speciális tiplikkel rögzítő alkalmatosságok kerülnek a hátulról bevágott furatba, majd csavarral rögzítik ezeket. Minden homlokzatlap legalább négy ilyen rögzítő alkalmatossággal kerül rögzítésre. SYSTEM F1.40 SYSTEM F3.40

A tálcásított lemezek különösen alkalmasak az ilyen jellegű szerelésre.

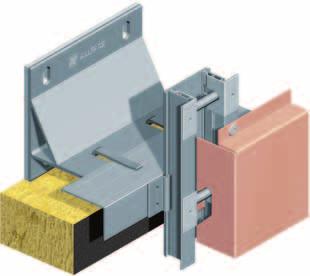

14 REJTETT RÖGZÍTÉS A HOMLOKZATI ELEMEK FELFÜGGESZTÉSÉVEL A homlokzatburkoló lemezek hatékony szerelésére a függesztő rendszerek váltak be leginkább. A tálcásított lemezek különösen alkalmasak az ilyen jellegű szerelésre. Ehhez a tálcásított lemezeket szegélymarásos technikával kazettákká dolgozzák össze és a rögzítőrendszerre függesztik, majd kibiztosítják elcsúszás ellen. SYSTEM F1.50 SYSTEM F2.50

MARK BUSSELL VILÁGMÉRETŰ TÁMOGATÁS Leegyszerűsítjük a homlokzatkészítés bonyolultságát. Az Ön pro - jektjére vonatkozó részletes információk alapján meghatározzuk az optimális rögzítési megoldást.

15 MARK BUSSELL VILÁGMÉRETŰ TÁMOGATÁS Leegyszerűsítjük a homlokzatkészítés bonyolultságát. Az Ön pro - jektjére vonatkozó részletes információk alapján meghatározzuk az optimális rögzítési megoldást. Statika-számító programunk segítségével a biztonsági előírások szem előtt tartása mellett optimalizáljuk a rögzítő elemek menny i - ségét, így jelentősen hozzájárulunk a projekt gazdaságosságához. Az objektum statikájának megfelelően szerelési tervet készítünk az áttekinthető és leggyorsabb rögzítési módról. Az ügyfeleinkkel való párbeszéd során felhívjuk a tervezési fázisban a figyelmet a nehézségekre és javítási lehetőségekre, hogy így is hozzájáruljunk a költségmegtakarításhoz. A tervek elkészítéséhez szívesen biztosítunk CAD-rajzokat a rendszer részleteiről. Ezen felül mintákat is adunk a kiírásokhoz. Homlokzatgyártóknak és építészeknek tanácsot adunk általános és specifikus témákban a szerelt, hátulról szellőztetett homlokzat vonatkozásában, és képezzük az ügyfeleket és szerelőcsoportokat akár a helyszínen is. Az elvárt ügyfélközelséget nemzetközi terjesztői hálózatunk révén biztosítjuk. Ügyfeleink számára a magas minőségi és teljesítmény - beli színvonal jelenti a hasznot. Tevékenységünk ennek szellemé - ben folyik. Projektinfo-űrlap Használható ajánlatok készítéséhez. Ehhez szükségünk van az Ön által kitöltött projektinfo-űrlapra (ld Projektinfo őrlap a Downloads részében). Jótállás Az Allface rendszerek az EN és EN 755 szerint készülnek, statikai lag leigazolhatóak. Az Allface nem vállal felelősséget a homlokzat elemek vagy a szerelés hiányosságaiért. A helyi építési előíráso kat be kell tartani. A műszaki módosítások joga fenntartva. Allface 2010 Grafika: WERK1 Verzió: 06/10 hu

16 ALLFACE Befestigungstechnologie GmbH & CoKG A 2544 Leobersdorf, Aredstraße 29 Büro 222 T +43(0)2256/ F +43(0)2256/ e office@allface.com
