1 MŰSZAKI LEÍRÁS ALPHA ALUHIT KFT Tel: (20) Honlapunk:

2 Tartalomjegyzék Bevezetés 3 Fontos óvintézkedések 4 Telepítés 5 Műszaki paraméterek 6 Ülésfunkciók 7 Kezelőszervek 8 Irányítás a járműről 9 Irányítás távvezérléssel 10 Ülés elforgatása 11 Akkumulátortöltő rendszer 12 A gép felállítása 12 Karbantartás 13 2

3 Bevezetés Gratulálunk, hogy tulajdonosa lett egy Alpha típusú lépcsőliftnek! Kérjük, használatba vétel előtt, olvassa el figyelmesen a használati utasítást, annak érdekében, hogy a készüléket biztonságosan és megbízhatóan tudja működtetni. Kérjük, kövesse az alábbi irányelveket: Csak szakképzett szerelőket kérjen fel a beszerelésre és a későbbiek folyamán fellépő esetleges javítási munkálatokra. Ha az eszköz szakképzetlen beszerelés vagy javítási munkálatok következtében nem működik rendeltetésszerűen, súlyos balesetek, de akár halálesetek is történhetnek. Garanciavállalás csak abban az esetben lehetséges, ha ezt az alapvető irányelvet minden esetben betartják. Az ALPHA lépcsőlift, csak abban az esetben használható, ha a kezelési oktatás megtörtént. Gyermekek esetében, csak is felnőtt felügyelete mellett használható. A kulcsot mindig tartsa biztonságos helyen elzárva. 3

4 Fontos óvintézkedések Alkalmanként kizárólag egy személy utazhat a lépcsőlifttel. Maximális terhelhetőség 160 kg A biztonsági övet, mindig be kell kapcsolni. Indulás előtt, mindig győződjön meg róla, hogy stabilan ül a székben és a forgó rész zárolva van. Győződjön meg róla, hogy utazás közben nem ütközik semmilyen akadályba a lépcsősoron. Mindig ülő helyzetben utazzon a lépcsőliften. Ne hagyja, hogy gyerekek játszanak az ülésen vagy annak közelében használat közben. A lépcsőliftet ne használja csomagok szállítására. A kulcs biztonságos elzárásával óvja az eszközt a jogosulatlan felhasználóktól. A balesetek elkerülés érdekében, mindig szigorúan tartsa be az előírásokat. Gondoskodjon arról, hogy mindig szakképzett személyek foglalkozzanak az eszköz karbantartásával, javításával. A felvonó hívása előtt, mindig győződjön meg róla, hogy senki nem ül az ülésben. Ne használja a felvonót tűz esetén. 4

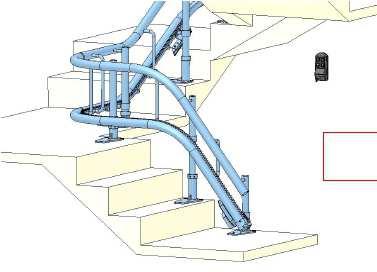

5 Telepítés o o o o o Önzáró hajtómű és motorfék Biztonsági szegélyek a hajtóműnél és a lábtartónál Összecsukható kapcsoló a kartámaszon Kétállású kulcsos kapcsoló a kartámasz alján Túlterhelés védelem - Beállításával megakadályozza 160 kg-nál nehezebb utas esetén a o használatot. A felvonó mindig megáll, ha nem érzékeli a vezérlőgomb(ok) nyomva tartását. H G I J C A B F D E A) Falra rögzíthető vezérlő F) Alappillér B) Biztonsági öv G) Felső állás C) Felső sín H) Vízszintes parkolási görbe D) Alsó sín I) Töltő E) Alsó állás J) Felső töltési pont 5

6 Technikai adatok Alkalmazás Teherbírás Ülés mérete Sebesség Dőlési tartomány Kezelőszervek Motor Töltés Ülés felhajtva Ülés lehajtva Sínek anyaga Akkumulátor Ülés magassága lábtartótól Privát vagy nyilvános, beltéri íves lépcsőkhöz max. 160 kg 460 x 326 mm 0.12 m/s egyenes szakaszon 0.06 m/s íves részen 0-52 meredekségig Joystick a kartámaszon, hívóállomás a megállóknál. Állandó-nyomás típusú 0,37kW, 24 VDC (egyenáramú) 230V 50Hz vagy 110V 60Hz 37 cm 64.5 cm Acél, felületkezelt 2* 12V / 9Ah 496 mm 6

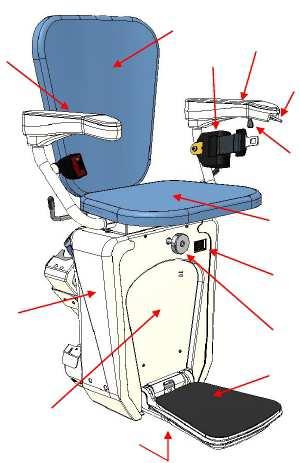

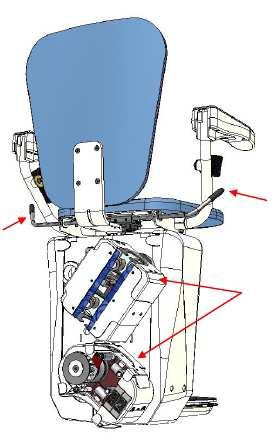

7 Az ülésfunkciók áttekintése Elülső borítás 9. Joystick 2. Lábtartó 10. Fogantyú az ülés elforgatásához 3. Lehajtható ülés 11. Oldalsó borítás 4. Háttámla 12. Biztonsági padló érzékelőkkel 5. Bal kartámasz 13. Burkolatok 6. Jobb kartámasz 14. Biztonsági öv 7. Főkapcsoló 15. Kézi tekerő 8. Kulcsos kapcsoló 7

8 8

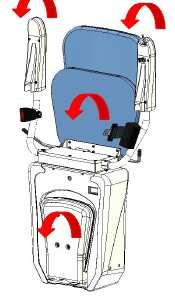

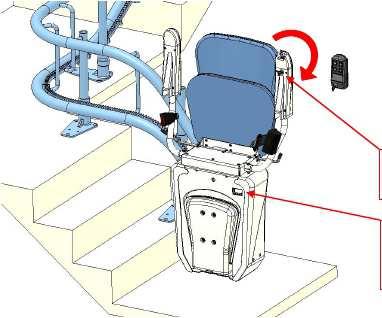

9 Irányítás a járműről Kapcsolja be a kulcsos kapcsolót. Győződjön meg arról, hogy a főkapcsoló is be van kapcsolva 1. Ellenőrizze, hogy a kulcsos- és főkapcsoló be van kapcsolva. 2. Hajtsa le a láb és kartámaszokat. 3. Üljön rá a lépcsőlift ülésére. 4. Kapcsolja be a biztonsági övet. Amíg nincs bekapcsolva, addig a berendezés nem működik. 5. Nyomja a joystick vezérlőt a haladás irányába. A biztonságos indulás érdekében be van építve egy 3 másodperces késleltető funkció. 6. A lift addig működik, míg az irányítógomb le van nyomva. Ha meg szeretne állni, csak engedje el a joystick vezérlőt. 7. Mindig nézzen a menetirányba, hogy időben észrevegye, az esetleges akadályokat. 9

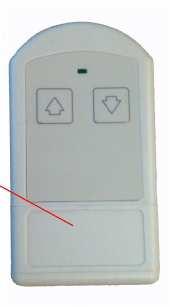

10 Irányítás távvezérléssel Elemek 1. Bizonyosodjon meg róla, hogy a készüléket nem használja senki 2. Kapcsolja be a hívóállomást. Helyezze be a kulcsot és fordítsa az ON állásba. 3. Attól függően, hogy melyik irányba kívánja irányítani a liftet, tartsa nyomva a megfelelő gombot. 4. A lépcsőlift addig mozog, míg az irányító gomb le van nyomva. Amikor elengedi a gombot, a lift megáll. 5. Tartsa addig nyomva a vezérlőgombot, amíg a lift el nem éri a leszállási pontot, ekkor automatikusan megáll. 6. Kapcsolja ki a vezérlőt és a kulcsot vigye magával. A vezérlő általában 1,5V AAA típusú elemekkel működik. Az akkumulátort tanácsos minden indulás előtt ellenőrizni. Az akkumulátorcsere idején, tanácsos megejteni az éves karbantartást is. Minden hívóállomáson található egy zöld LED lámpa, ami ha nem világít, az 10 elemeket ki kell cserélni.

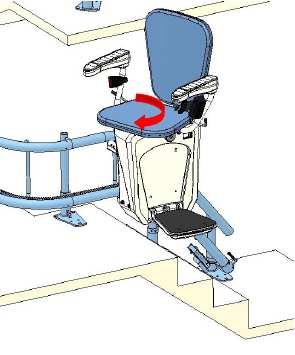

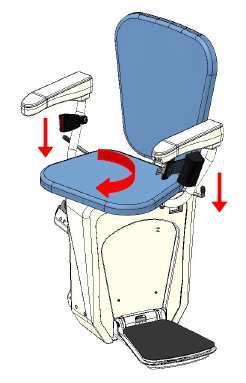

11 Az ülés forgatása A biztonságosabb és kényelmesebb le ill. felszállás érdekében a lépcsőlift ülése elforgatható. 1. Nyomja le a kart. 2. Öt pozícióba forgatható a szék: 0, 20, 45, 70, 90. Amikor a szék a kívánt pozícióban van, engedje el a kart. Ellenőrizze, hogy a forgó rész biztonságosan kapcsolódott, majd nyomja meg felfelé a kart. Ezzel visszaugrik az eredeti pozícióba. 3. Óvatosan szálljon le az ülésről. 4. Ha szükséges hajtsa fel a lábtartót, a karfákat és az ülést, hogy szabaddá tegye a lépcsőt, vagy küldje le a lépcsőliftet a kiindulási pontra. 5. Távolítsuk el a kulcsot, hogy ne tudja illetéktelen személy, vagy gyermek használni a készüléket. 11

12 Akkumulátortöltő rendszer Az Ön Alpha ülőliftjének a hajtómotorja akkumulátorról működik, ami egy töltőberendezés segítségével töltődik fel. A töltés mindig a végponti megállókban történik a töltőérintkezőkön keresztül. Ha az Alpha ülőliftet már nem szeretnénk használni, akkor mindig valamelyik megállóban kell leállítani ( leparkolni ). A gép felállítása Telepítés A teljes készülék telepítési munkálatait csak a gyártó vagy a gyártó által felhatalmazott munkatársak végezhetik el. Viszonteladás esetén megszűnik a készülék használati engedélye. A fenti előírások megszegéséből következő károkért semmilyen felelősséget nem vállalunk. Szerelés A teljes készülék szerelési munkálatait csak a gyártó vagy a gyártó által felhatalmazott munkatársak végezhetik el. A készüléken végzett nem megengedett beavatkozások, átépítések a használati engedély elvesztését eredményezik. A fenti előírások megszegéséből következő károkért semmilyen felelősséget nem vállalunk. Szétszerelés A teljes készülék szétszerelési munkálatait csak a gyártó vagy a gyártó által felhatalmazott munkatársak végezhetik el. A fenti előírás megszegéséből következő károkért semmilyen felelősséget nem vállalunk. 12

13 Karbantartás Az Ön ülőliftjének karbantartása feltétlen szükséges. A kötelezően előírt karbantartási rendszerességek a következők (még kevés használat esetén is): Az 1. karbantartás kb. 6 hónappal az első használatbavétel után esedékes. Minden további karbantartás legalább évente egyszer esedékes. Gyakoribb használat esetén sűrűbben van szükség karbantartásra. Ajánljuk Önnek, hogy kössön karbantartási szerződést a beszállítójával. FIEGYELEM!!! Ha a mindenkori jogszabályok nem írják elő a műszaki átvételt és a TÜV vagy egyéb hivatalos szervezet általi évenkénti felülvizsgálatot, akkor a szükségessé válik a biztonsági rendszerek évenkénti felülvizsgálata, amit a szerelőüzem végez el egy karbantartás alkalmával. Amennyiben ezt a vizsgálatot nem végzik el, a szerelőüzem részéről minden felelősségvállalás megszűnik. Az ülőlift tisztántartásához elegendő egy nedves törlőkendő és a szokásos háztartási tisztítószerek. Ne használjon nagynyomású vagy folyó vizet a tisztításhoz! További karbantartási munkálatokat csak a gyártó munkatársai vagy az erre feljogosított személyek végezhetnek! 13
