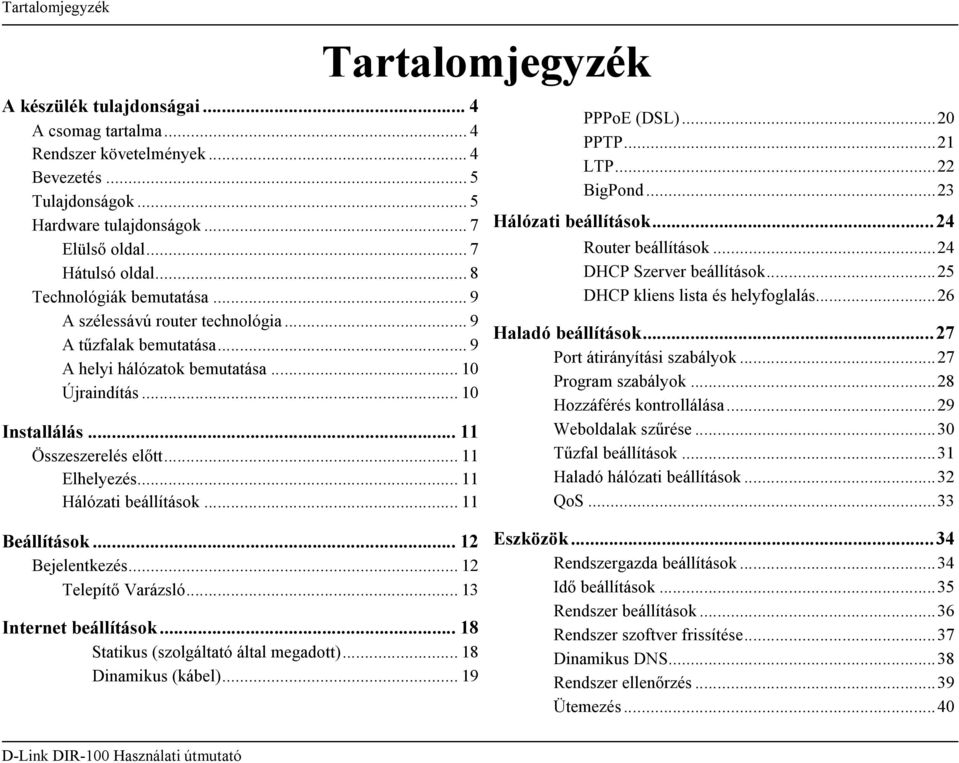

2 Tartalomjegyzék A készülék tulajdonságai... 4 A csomag tartalma... 4 Rendszer követelmények... 4 Bevezetés... 5 Tulajdonságok... 5 Hardware tulajdonságok... 7 Elülső oldal... 7 Hátulsó oldal... 8 Technológiák bemutatása... 9 A szélessávú router technológia... 9 A tűzfalak bemutatása... 9 A helyi hálózatok bemutatása Újraindítás Installálás Összeszerelés előtt Elhelyezés Hálózati beállítások Tartalomjegyzék PPPoE (DSL)...20 PPTP...21 LTP...22 BigPond...23 Hálózati beállítások...24 Router beállítások...24 DHCP Szerver beállítások...25 DHCP kliens lista és helyfoglalás...26 Haladó beállítások...27 Port átirányítási szabályok...27 Program szabályok...28 Hozzáférés kontrollálása...29 Weboldalak szűrése...30 Tűzfal beállítások...31 Haladó hálózati beállítások...32 QoS...33 Beállítások Bejelentkezés Telepítő Varázsló Internet beállítások Statikus (szolgáltató által megadott) Dinamikus (kábel) Eszközök...34 Rendszergazda beállítások...34 Idő beállítások...35 Rendszer beállítások...36 Rendszer szoftver frissítése...37 Dinamikus DNS...38 Rendszer ellenőrzés...39 Ütemezés...40 D-Link DIR-100 Használati útmutató

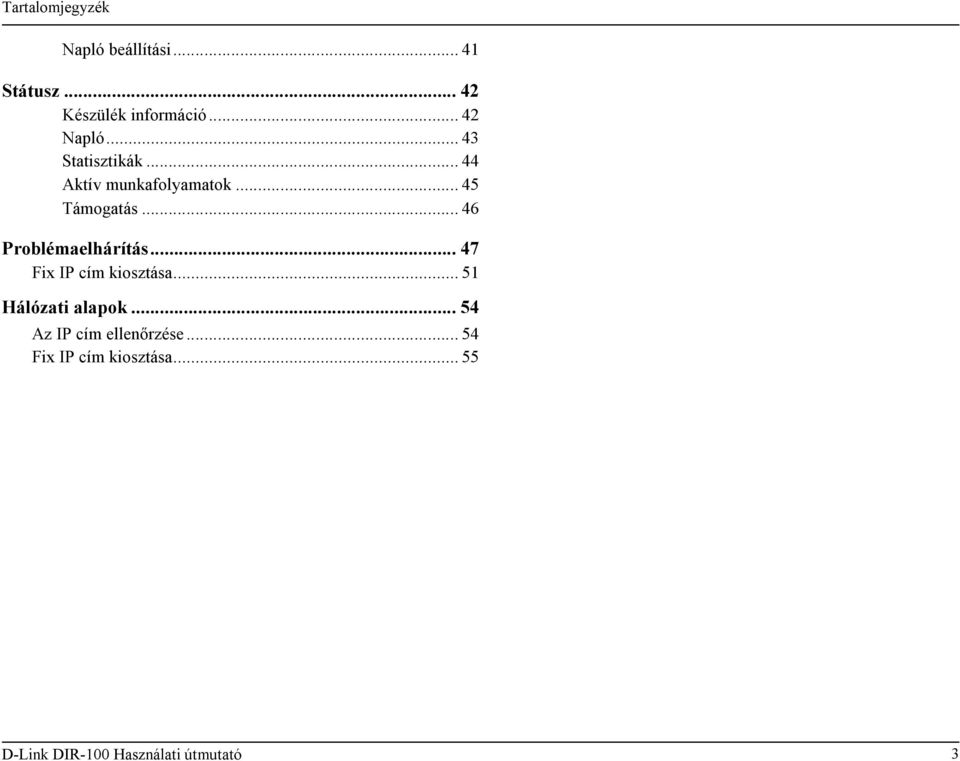

3 Tartalomjegyzék Napló beállítási Státusz Készülék információ Napló Statisztikák Aktív munkafolyamatok Támogatás Problémaelhárítás Fix IP cím kiosztása Hálózati alapok Az IP cím ellenőrzése Fix IP cím kiosztása D-Link DIR-100 Használati útmutató 3

4 Első fejezet - A készülék tulajdonságai A csomag tartalma DIR-100 Ethernet Szélessávú Router Táp csatlakozó Ethernet kábel Gyors installálási segédlet Használati útmutató a CD-n Rendszer követelmények Ethernet alapú Kábel vagy DSL modem Számítógép(ek) Windows, Macintosh, vagy Linux alapú operációs rendszerrel és működő hálózati kártyával Internet Explorer 6.0 vagy újabb (a beállítások elvégzéséhez) Megjegyzés: A tápcsatlakozót az előírttól eltérő feszültségen használni tilos, mivel az a készülék meghibásodását okozhatja, amivel a garancia is megszűnik. Ellenőrizze, hogy a csomagban az összes alkatrész megtalálható. D-Link DIR-100 Használati útmutató 4

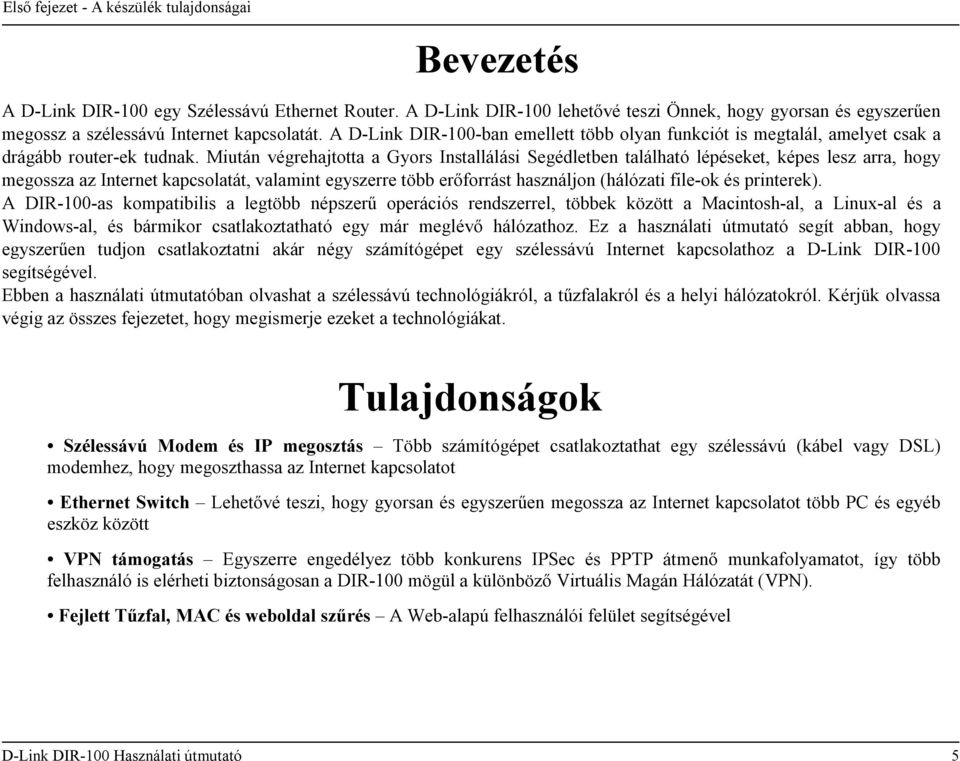

5 Első fejezet - A készülék tulajdonságai Bevezetés A D-Link DIR-100 egy Szélessávú Ethernet Router. A D-Link DIR-100 lehetővé teszi Önnek, hogy gyorsan és egyszerűen megossz a szélessávú Internet kapcsolatát. A D-Link DIR-100-ban emellett több olyan funkciót is megtalál, amelyet csak a drágább router-ek tudnak. Miután végrehajtotta a Gyors Installálási Segédletben található lépéseket, képes lesz arra, hogy megossza az Internet kapcsolatát, valamint egyszerre több erőforrást használjon (hálózati file-ok és printerek). A DIR-100-as kompatibilis a legtöbb népszerű operációs rendszerrel, többek között a Macintosh-al, a Linux-al és a Windows-al, és bármikor csatlakoztatható egy már meglévő hálózathoz. Ez a használati útmutató segít abban, hogy egyszerűen tudjon csatlakoztatni akár négy számítógépet egy szélessávú Internet kapcsolathoz a D-Link DIR-100 segítségével. Ebben a használati útmutatóban olvashat a szélessávú technológiákról, a tűzfalakról és a helyi hálózatokról. Kérjük olvassa végig az összes fejezetet, hogy megismerje ezeket a technológiákat. Tulajdonságok Szélessávú Modem és IP megosztás Több számítógépet csatlakoztathat egy szélessávú (kábel vagy DSL) modemhez, hogy megoszthassa az Internet kapcsolatot Ethernet Switch Lehetővé teszi, hogy gyorsan és egyszerűen megossza az Internet kapcsolatot több PC és egyéb eszköz között VPN támogatás Egyszerre engedélyez több konkurens IPSec és PPTP átmenő munkafolyamatot, így több felhasználó is elérheti biztonságosan a DIR-100 mögül a különböző Virtuális Magán Hálózatát (VPN). Fejlett Tűzfal, MAC és weboldal szűrés A Web-alapú felhasználói felület segítségével D-Link DIR-100 Használati útmutató 5

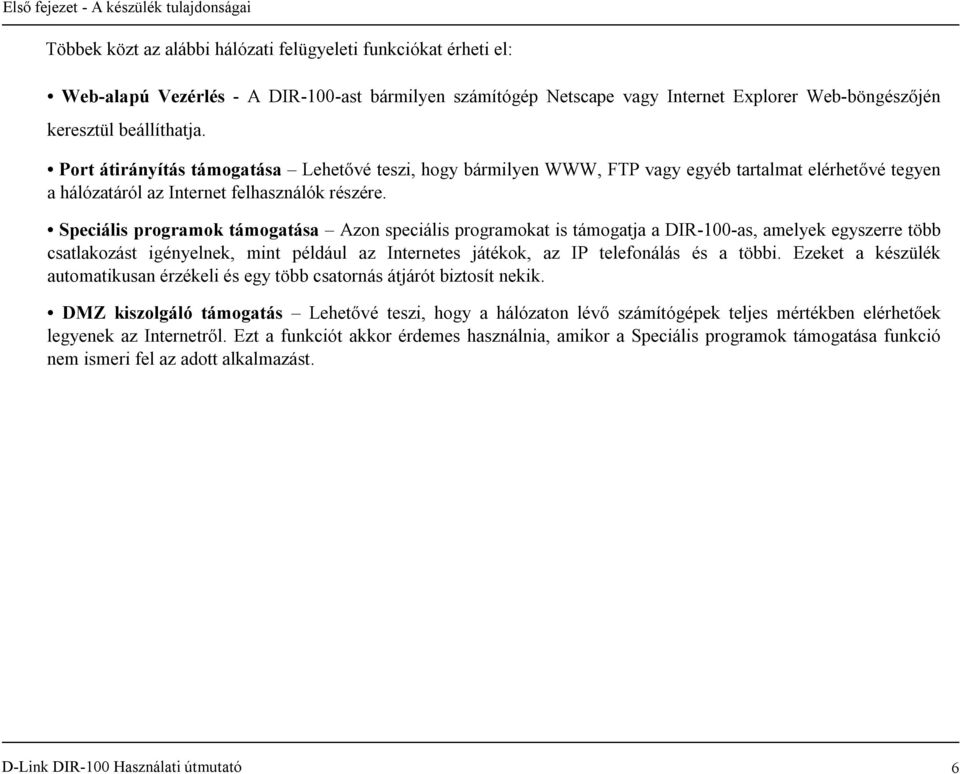

6 Első fejezet - A készülék tulajdonságai Többek közt az alábbi hálózati felügyeleti funkciókat érheti el: Web-alapú Vezérlés - A DIR-100-ast bármilyen számítógép Netscape vagy Internet Explorer Web-böngészőjén keresztül beállíthatja. Port átirányítás támogatása Lehetővé teszi, hogy bármilyen WWW, FTP vagy egyéb tartalmat elérhetővé tegyen a hálózatáról az Internet felhasználók részére. Speciális programok támogatása Azon speciális programokat is támogatja a DIR-100-as, amelyek egyszerre több csatlakozást igényelnek, mint például az Internetes játékok, az IP telefonálás és a többi. Ezeket a készülék automatikusan érzékeli és egy több csatornás átjárót biztosít nekik. DMZ kiszolgáló támogatás Lehetővé teszi, hogy a hálózaton lévő számítógépek teljes mértékben elérhetőek legyenek az Internetről. Ezt a funkciót akkor érdemes használnia, amikor a Speciális programok támogatása funkció nem ismeri fel az adott alkalmazást. D-Link DIR-100 Használati útmutató 6

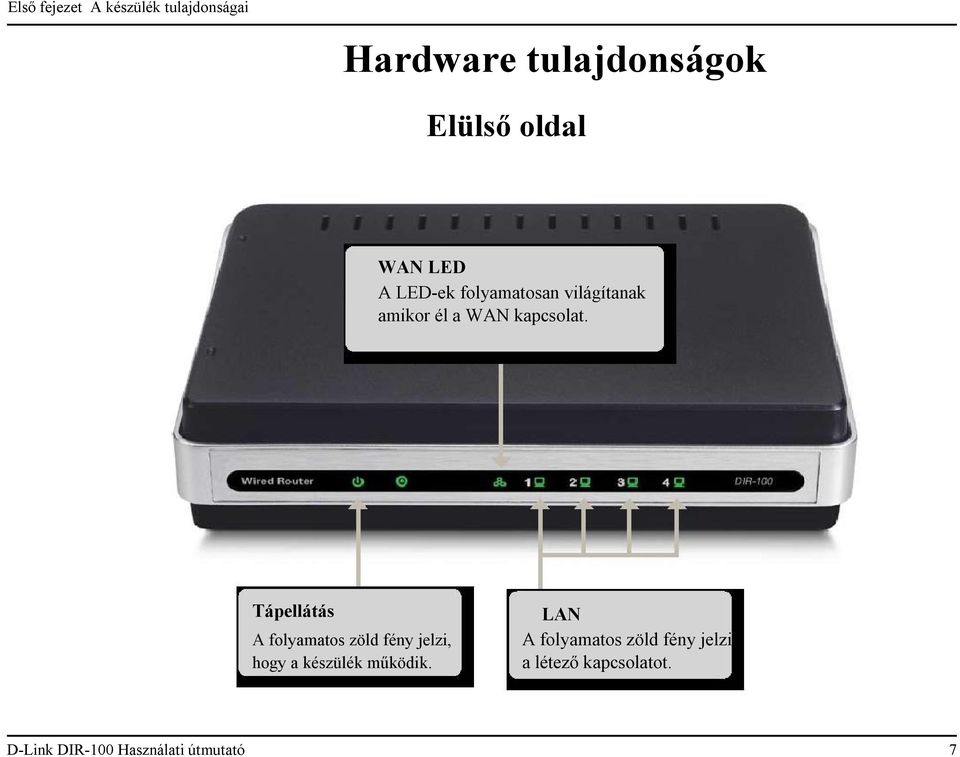

7 Első fejezet A készülék tulajdonságai Hardware tulajdonságok Elülső oldal WAN LED A LED-ek folyamatosan világítanak amikor él a WAN kapcsolat. Tápellátás A folyamatos zöld fény jelzi, hogy a készülék működik. LAN A folyamatos zöld fény jelzi a létező kapcsolatot. D-Link DIR-100 Használati útmutató 7

8 Első fejezet - A készülék tulajdonságai Hátulsó oldal WAN* Ebbe a portba csatlakoztassa azt a készüléket, amely az Internet forgalmat a szolgáltatótól kapja. LAN PORTOK* 1-4 LAN portokhoz használjon CAT5 típusú Ethernet RJ-45-ös kábelt. Az adott porthoz tartozó LED világítani kezd, amikor a kábel végét egy működő HUB-hoz, switch-hez vagy PC-hez csatlakoztatja. Táp csatlakozó Ide csatlakoztassa a tápegység egyik végét, a másikat pedig a fali aljzatba. Újraindítás Ezzel a gombbal állíthatja vissza a DIR-100-ast a gyári beállításokra. *Az összes port (mind a LAN és a WAN) Auto-MDIX port. Ez azt jelenti, hogy automatikusan érzékelik, hogy cross vagy patch kábelt csatlakoztat-e hozzá. D-Link DIR-100 Használati útmutató 8

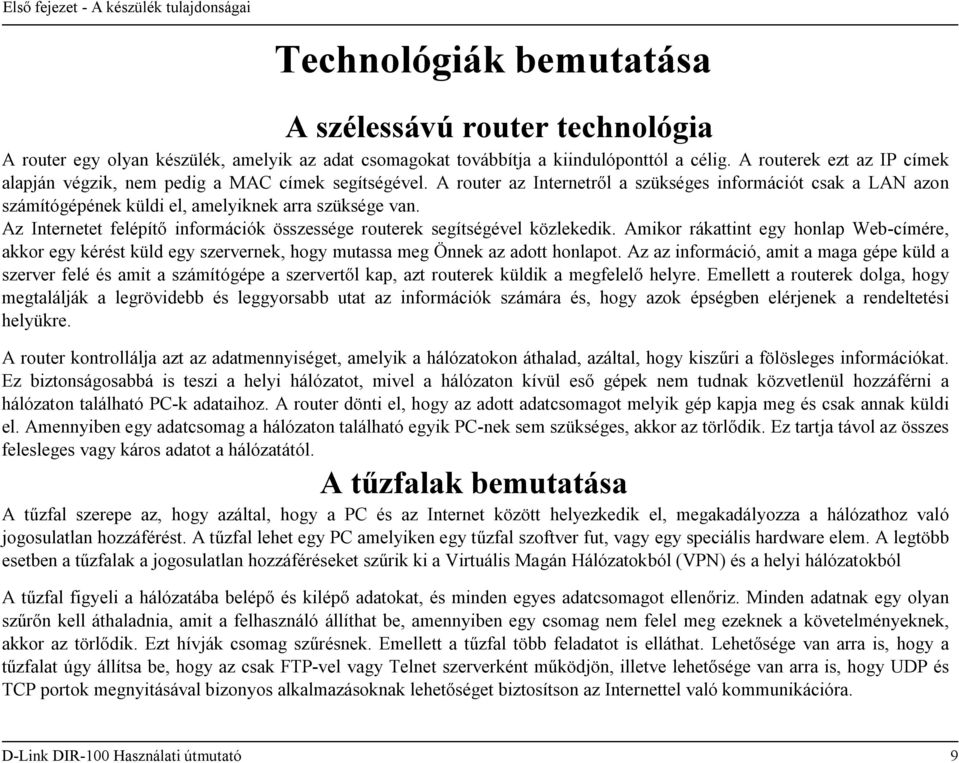

9 Első fejezet - A készülék tulajdonságai Technológiák bemutatása A szélessávú router technológia A router egy olyan készülék, amelyik az adat csomagokat továbbítja a kiindulóponttól a célig. A routerek ezt az IP címek alapján végzik, nem pedig a MAC címek segítségével. A router az Internetről a szükséges információt csak a LAN azon számítógépének küldi el, amelyiknek arra szüksége van. Az Internetet felépítő információk összessége routerek segítségével közlekedik. Amikor rákattint egy honlap Web-címére, akkor egy kérést küld egy szervernek, hogy mutassa meg Önnek az adott honlapot. Az az információ, amit a maga gépe küld a szerver felé és amit a számítógépe a szervertől kap, azt routerek küldik a megfelelő helyre. Emellett a routerek dolga, hogy megtalálják a legrövidebb és leggyorsabb utat az információk számára és, hogy azok épségben elérjenek a rendeltetési helyükre. A router kontrollálja azt az adatmennyiséget, amelyik a hálózatokon áthalad, azáltal, hogy kiszűri a fölösleges információkat. Ez biztonságosabbá is teszi a helyi hálózatot, mivel a hálózaton kívül eső gépek nem tudnak közvetlenül hozzáférni a hálózaton található PC-k adataihoz. A router dönti el, hogy az adott adatcsomagot melyik gép kapja meg és csak annak küldi el. Amennyiben egy adatcsomag a hálózaton található egyik PC-nek sem szükséges, akkor az törlődik. Ez tartja távol az összes felesleges vagy káros adatot a hálózatától. A tűzfalak bemutatása A tűzfal szerepe az, hogy azáltal, hogy a PC és az Internet között helyezkedik el, megakadályozza a hálózathoz való jogosulatlan hozzáférést. A tűzfal lehet egy PC amelyiken egy tűzfal szoftver fut, vagy egy speciális hardware elem. A legtöbb esetben a tűzfalak a jogosulatlan hozzáféréseket szűrik ki a Virtuális Magán Hálózatokból (VPN) és a helyi hálózatokból A tűzfal figyeli a hálózatába belépő és kilépő adatokat, és minden egyes adatcsomagot ellenőriz. Minden adatnak egy olyan szűrőn kell áthaladnia, amit a felhasználó állíthat be, amennyiben egy csomag nem felel meg ezeknek a követelményeknek, akkor az törlődik. Ezt hívják csomag szűrésnek. Emellett a tűzfal több feladatot is elláthat. Lehetősége van arra is, hogy a tűzfalat úgy állítsa be, hogy az csak FTP-vel vagy Telnet szerverként működjön, illetve lehetősége van arra is, hogy UDP és TCP portok megnyitásával bizonyos alkalmazásoknak lehetőséget biztosítson az Internettel való kommunikációra. D-Link DIR-100 Használati útmutató 9

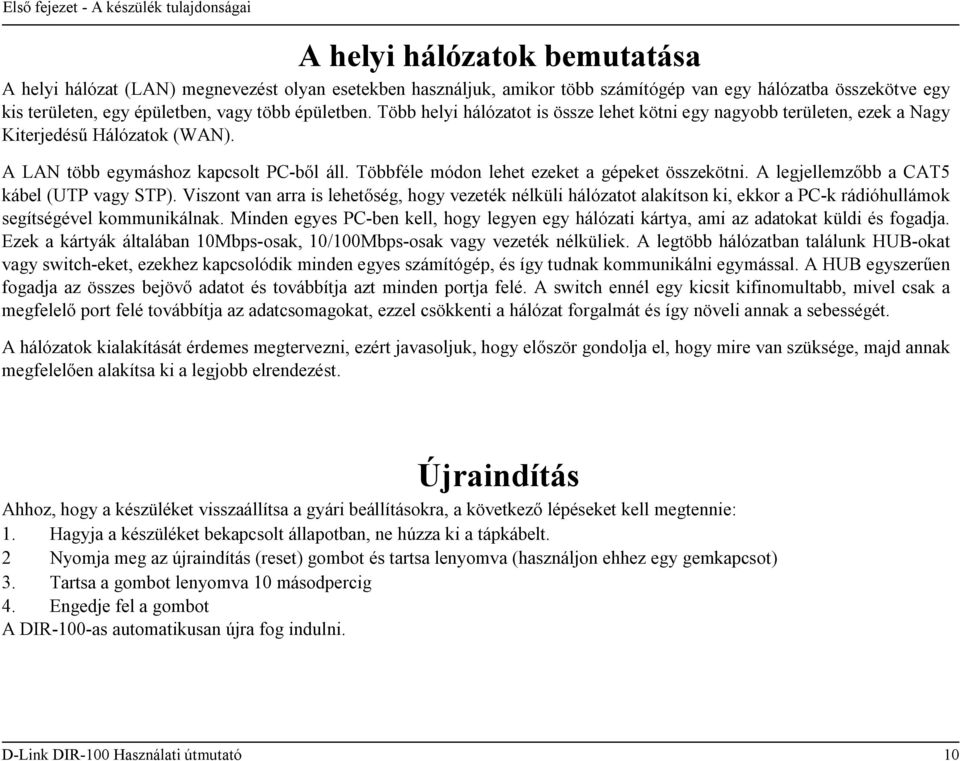

10 Első fejezet - A készülék tulajdonságai A helyi hálózatok bemutatása A helyi hálózat (LAN) megnevezést olyan esetekben használjuk, amikor több számítógép van egy hálózatba összekötve egy kis területen, egy épületben, vagy több épületben. Több helyi hálózatot is össze lehet kötni egy nagyobb területen, ezek a Nagy Kiterjedésű Hálózatok (WAN). A LAN több egymáshoz kapcsolt PC-ből áll. Többféle módon lehet ezeket a gépeket összekötni. A legjellemzőbb a CAT5 kábel (UTP vagy STP). Viszont van arra is lehetőség, hogy vezeték nélküli hálózatot alakítson ki, ekkor a PC-k rádióhullámok segítségével kommunikálnak. Minden egyes PC-ben kell, hogy legyen egy hálózati kártya, ami az adatokat küldi és fogadja. Ezek a kártyák általában 10Mbps-osak, 10/100Mbps-osak vagy vezeték nélküliek. A legtöbb hálózatban találunk HUB-okat vagy switch-eket, ezekhez kapcsolódik minden egyes számítógép, és így tudnak kommunikálni egymással. A HUB egyszerűen fogadja az összes bejövő adatot és továbbítja azt minden portja felé. A switch ennél egy kicsit kifinomultabb, mivel csak a megfelelő port felé továbbítja az adatcsomagokat, ezzel csökkenti a hálózat forgalmát és így növeli annak a sebességét. A hálózatok kialakítását érdemes megtervezni, ezért javasoljuk, hogy először gondolja el, hogy mire van szüksége, majd annak megfelelően alakítsa ki a legjobb elrendezést. Újraindítás Ahhoz, hogy a készüléket visszaállítsa a gyári beállításokra, a következő lépéseket kell megtennie: 1. Hagyja a készüléket bekapcsolt állapotban, ne húzza ki a tápkábelt. 2 Nyomja meg az újraindítás (reset) gombot és tartsa lenyomva (használjon ehhez egy gemkapcsot) 3. Tartsa a gombot lenyomva 10 másodpercig 4. Engedje fel a gombot A DIR-100-as automatikusan újra fog indulni. D-Link DIR-100 Használati útmutató 10

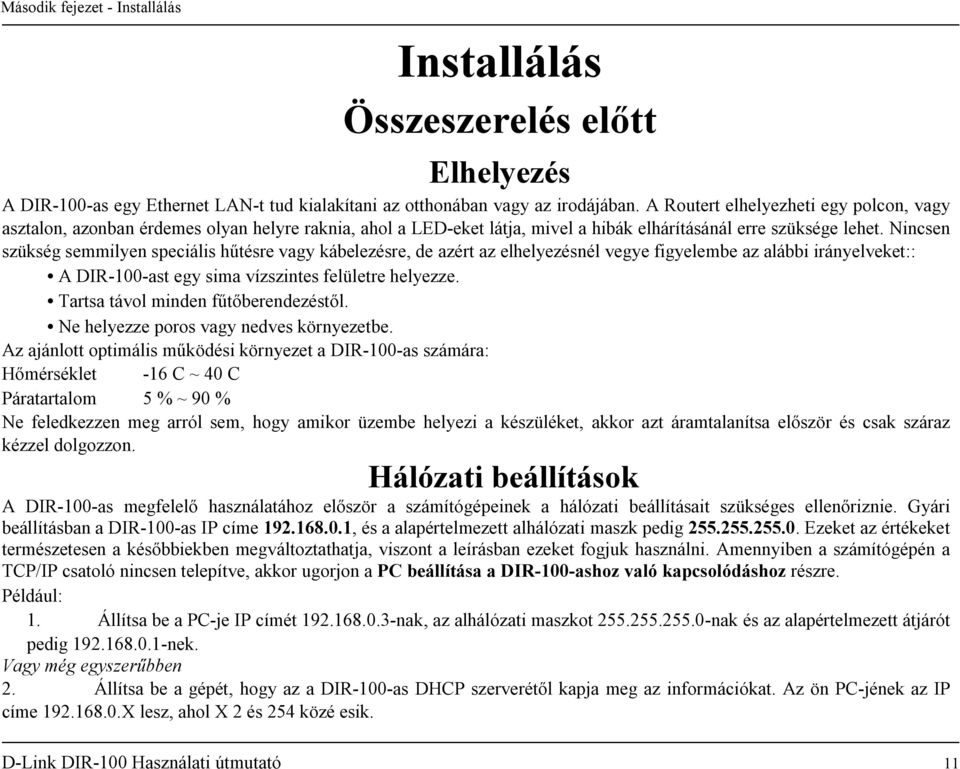

11 Második fejezet - Installálás Installálás Összeszerelés előtt Elhelyezés A DIR-100-as egy Ethernet LAN-t tud kialakítani az otthonában vagy az irodájában. A Routert elhelyezheti egy polcon, vagy asztalon, azonban érdemes olyan helyre raknia, ahol a LED-eket látja, mivel a hibák elhárításánál erre szüksége lehet. Nincsen szükség semmilyen speciális hűtésre vagy kábelezésre, de azért az elhelyezésnél vegye figyelembe az alábbi irányelveket:: A DIR-100-ast egy sima vízszintes felületre helyezze. Tartsa távol minden fűtőberendezéstől. Ne helyezze poros vagy nedves környezetbe. Az ajánlott optimális működési környezet a DIR-100-as számára: Hőmérséklet -16 C ~ 40 C Páratartalom 5 % ~ 90 % Ne feledkezzen meg arról sem, hogy amikor üzembe helyezi a készüléket, akkor azt áramtalanítsa először és csak száraz kézzel dolgozzon. Hálózati beállítások A DIR-100-as megfelelő használatához először a számítógépeinek a hálózati beállításait szükséges ellenőriznie. Gyári beállításban a DIR-100-as IP címe , és a alapértelmezett alhálózati maszk pedig Ezeket az értékeket természetesen a későbbiekben megváltoztathatja, viszont a leírásban ezeket fogjuk használni. Amennyiben a számítógépén a TCP/IP csatoló nincsen telepítve, akkor ugorjon a PC beállítása a DIR-100-ashoz való kapcsolódáshoz részre. Például: 1. Állítsa be a PC-je IP címét nak, az alhálózati maszkot nak és az alapértelmezett átjárót pedig nek. Vagy még egyszerűbben 2. Állítsa be a gépét, hogy az a DIR-100-as DHCP szerverétől kapja meg az információkat. Az ön PC-jének az IP címe X lesz, ahol X 2 és 254 közé esik. D-Link DIR-100 Használati útmutató 11

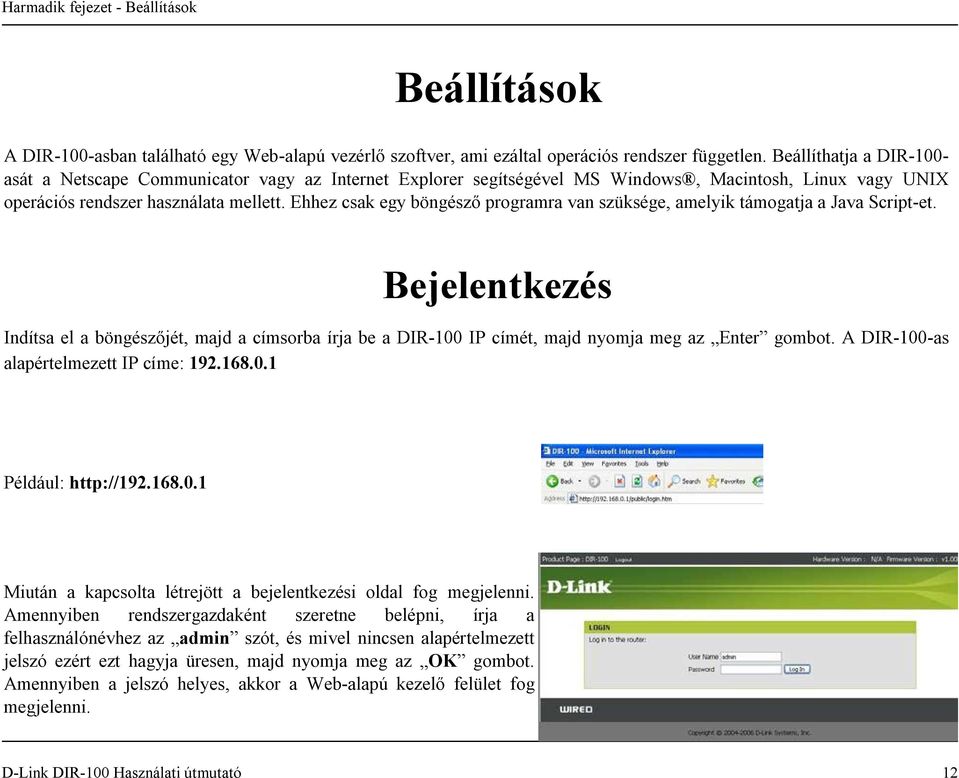

12 Beállítások A DIR-100-asban található egy Web-alapú vezérlő szoftver, ami ezáltal operációs rendszer független. Beállíthatja a DIR-100- asát a Netscape Communicator vagy az Internet Explorer segítségével MS Windows, Macintosh, Linux vagy UNIX operációs rendszer használata mellett. Ehhez csak egy böngésző programra van szüksége, amelyik támogatja a Java Script-et. Bejelentkezés Indítsa el a böngészőjét, majd a címsorba írja be a DIR-100 IP címét, majd nyomja meg az Enter gombot. A DIR-100-as alapértelmezett IP címe: Például: Miután a kapcsolta létrejött a bejelentkezési oldal fog megjelenni. Amennyiben rendszergazdaként szeretne belépni, írja a felhasználónévhez az admin szót, és mivel nincsen alapértelmezett jelszó ezért ezt hagyja üresen, majd nyomja meg az OK gombot. Amennyiben a jelszó helyes, akkor a Web-alapú kezelő felület fog megjelenni. D-Link DIR-100 Használati útmutató 12

13 Beállítás Varázsló Futtassa a Beállítás Varázslót, hogy gyorsan konfigurálhassa a routerét. Kattintson az Internet Csatlakozás Beállítás Varázsló gombra. Kattintson az Internet Kapcsolat Beállítás Varázsló Kezdése gombra. Kattintson a Következő gombra a folytatáshoz. D-Link DIR-100 Használati útmutató 13

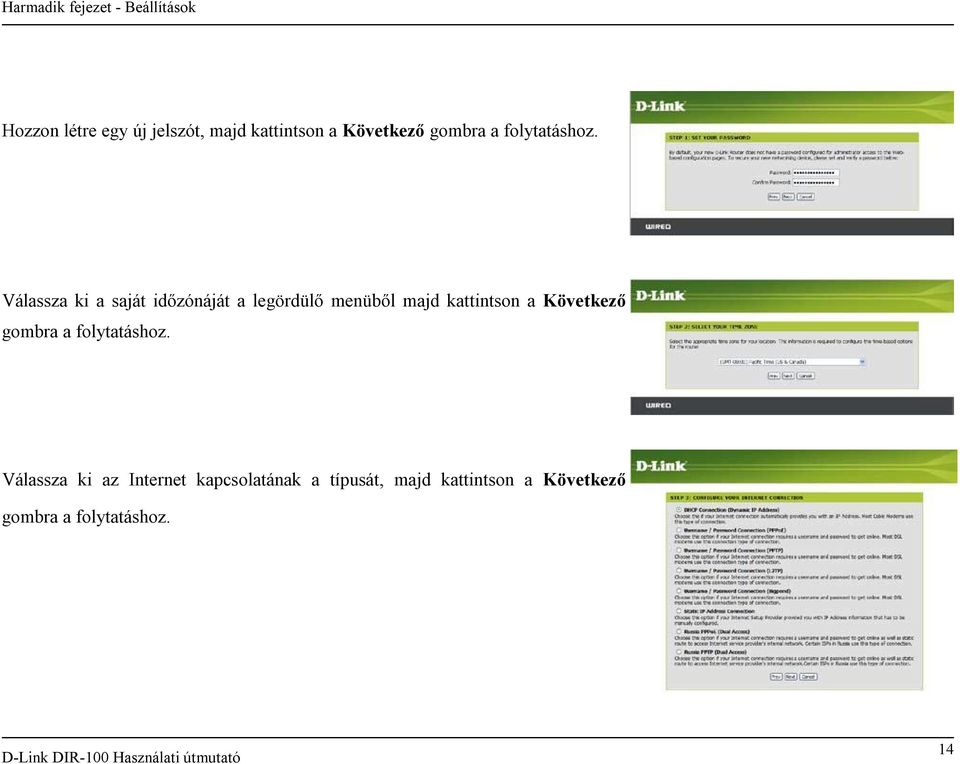

14 Hozzon létre egy új jelszót, majd kattintson a Következő gombra a folytatáshoz. Válassza ki a saját időzónáját a legördülő menüből majd kattintson a Következő gombra a folytatáshoz. Válassza ki az Internet kapcsolatának a típusát, majd kattintson a Következő gombra a folytatáshoz. D-Link DIR-100 Használati útmutató 14

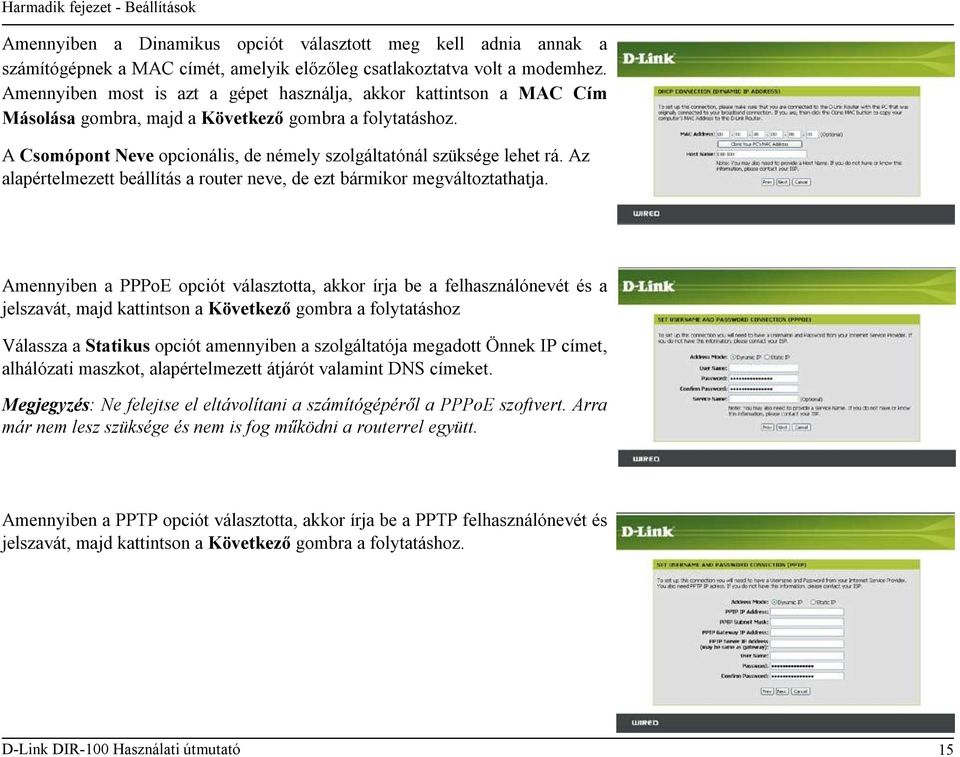

15 Amennyiben a Dinamikus opciót választott meg kell adnia annak a számítógépnek a MAC címét, amelyik előzőleg csatlakoztatva volt a modemhez. Amennyiben most is azt a gépet használja, akkor kattintson a MAC Cím Másolása gombra, majd a Következő gombra a folytatáshoz. A Csomópont Neve opcionális, de némely szolgáltatónál szüksége lehet rá. Az alapértelmezett beállítás a router neve, de ezt bármikor megváltoztathatja. Amennyiben a PPPoE opciót választotta, akkor írja be a felhasználónevét és a jelszavát, majd kattintson a Következő gombra a folytatáshoz Válassza a Statikus opciót amennyiben a szolgáltatója megadott Önnek IP címet, alhálózati maszkot, alapértelmezett átjárót valamint DNS címeket. Megjegyzés: Ne felejtse el eltávolítani a számítógépéről a PPPoE szoftvert. Arra már nem lesz szüksége és nem is fog működni a routerrel együtt. Amennyiben a PPTP opciót választotta, akkor írja be a PPTP felhasználónevét és jelszavát, majd kattintson a Következő gombra a folytatáshoz. D-Link DIR-100 Használati útmutató 15

16 Amennyiben a LTP opciót választotta, akkor írja be a LTP felhasználónevét és jelszavát, majd kattintson a Következő gombra a folytatáshoz.. Amennyiben a BigPond opciót választotta, adja meg a BigPond Szerver címét és írja be a felhasználónevét és jelszavát, majd kattintson a Következő gombra a folytatáshoz. Amennyiben a Statikus opciót választotta, akkor írja be a szolgáltatója által megadott adatokat, majd kattintson a Következő gombra a folytatáshoz. D-Link DIR-100 Használati útmutató 16

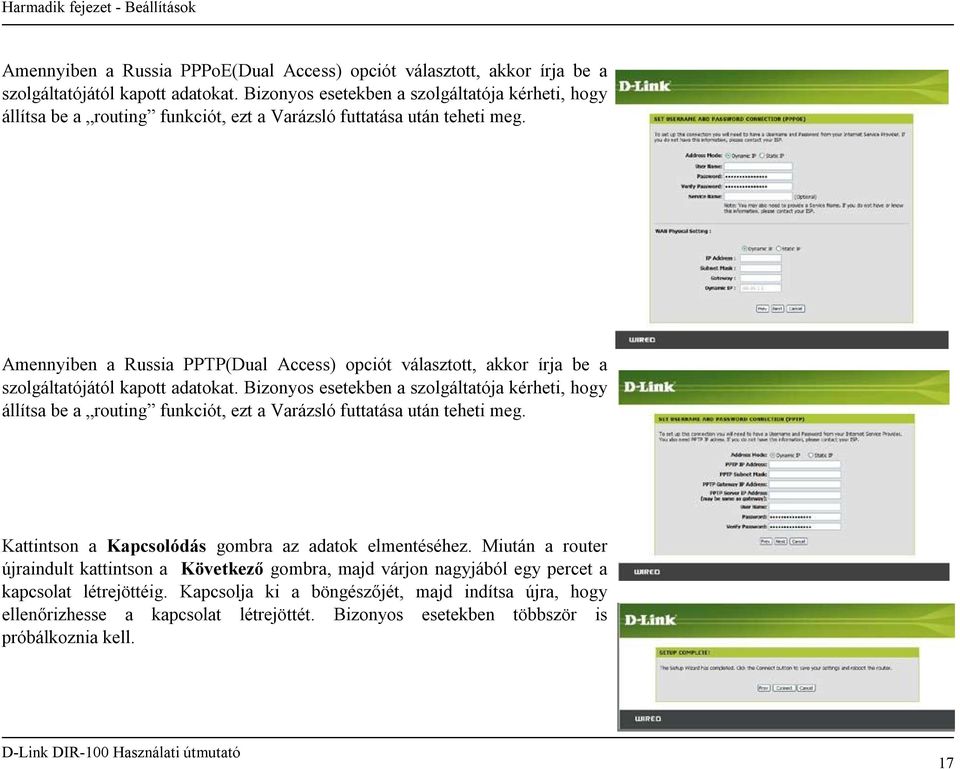

17 Amennyiben a Russia PPPoE(Dual Access) opciót választott, akkor írja be a szolgáltatójától kapott adatokat. Bizonyos esetekben a szolgáltatója kérheti, hogy állítsa be a routing funkciót, ezt a Varázsló futtatása után teheti meg. Amennyiben a Russia PPTP(Dual Access) opciót választott, akkor írja be a szolgáltatójától kapott adatokat. Bizonyos esetekben a szolgáltatója kérheti, hogy állítsa be a routing funkciót, ezt a Varázsló futtatása után teheti meg. Kattintson a Kapcsolódás gombra az adatok elmentéséhez. Miután a router újraindult kattintson a Következő gombra, majd várjon nagyjából egy percet a kapcsolat létrejöttéig. Kapcsolja ki a böngészőjét, majd indítsa újra, hogy ellenőrizhesse a kapcsolat létrejöttét. Bizonyos esetekben többször is próbálkoznia kell. D-Link DIR-100 Használati útmutató 17

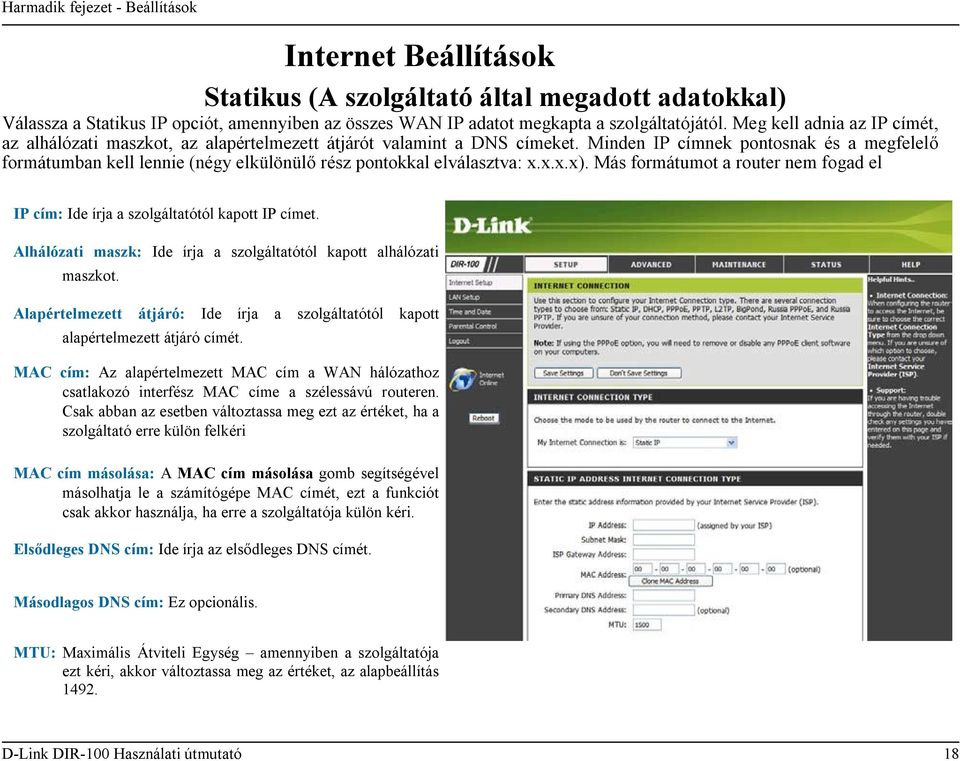

18 Internet Beállítások Statikus (A szolgáltató által megadott adatokkal) Válassza a Statikus IP opciót, amennyiben az összes WAN IP adatot megkapta a szolgáltatójától. Meg kell adnia az IP címét, az alhálózati maszkot, az alapértelmezett átjárót valamint a DNS címeket. Minden IP címnek pontosnak és a megfelelő formátumban kell lennie (négy elkülönülő rész pontokkal elválasztva: x.x.x.x). Más formátumot a router nem fogad el IP cím: Ide írja a szolgáltatótól kapott IP címet. Alhálózati maszk: Ide írja a szolgáltatótól kapott alhálózati maszkot. Alapértelmezett átjáró: Ide írja a szolgáltatótól kapott alapértelmezett átjáró címét. MAC cím: Az alapértelmezett MAC cím a WAN hálózathoz csatlakozó interfész MAC címe a szélessávú routeren. Csak abban az esetben változtassa meg ezt az értéket, ha a szolgáltató erre külön felkéri MAC cím másolása: A MAC cím másolása gomb segítségével másolhatja le a számítógépe MAC címét, ezt a funkciót csak akkor használja, ha erre a szolgáltatója külön kéri. Elsődleges DNS cím: Ide írja az elsődleges DNS címét. Másodlagos DNS cím: Ez opcionális. MTU: Maximális Átviteli Egység amennyiben a szolgáltatója ezt kéri, akkor változtassa meg az értéket, az alapbeállítás D-Link DIR-100 Használati útmutató 18

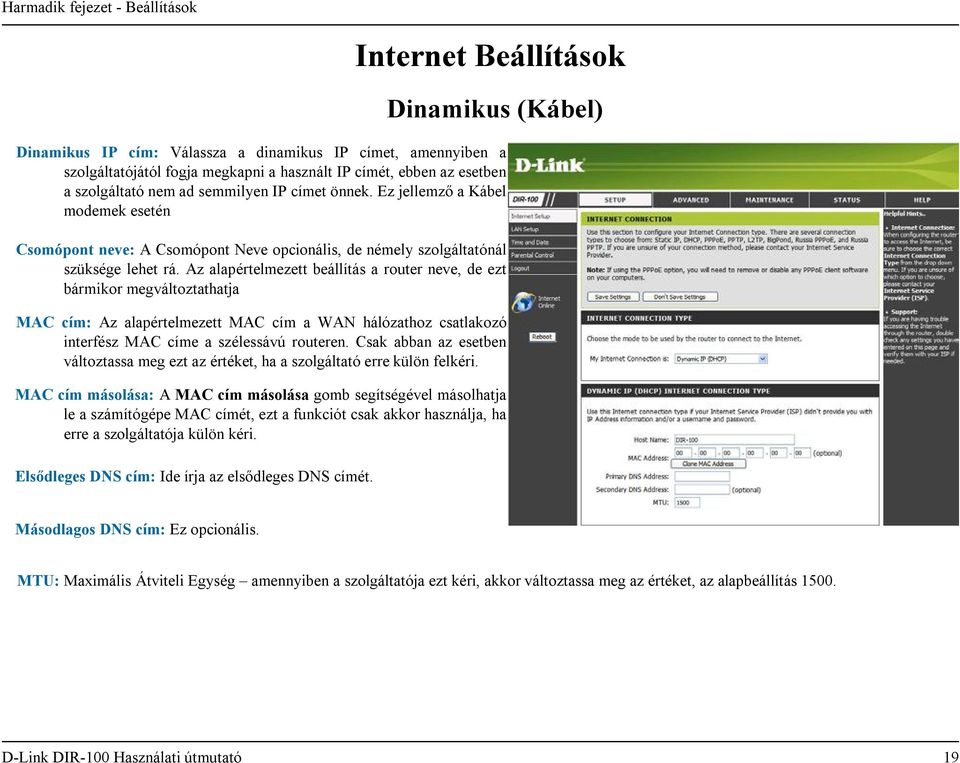

19 Internet Beállítások Dinamikus (Kábel) Dinamikus IP cím: Válassza a dinamikus IP címet, amennyiben a szolgáltatójától fogja megkapni a használt IP címét, ebben az esetben a szolgáltató nem ad semmilyen IP címet önnek. Ez jellemző a Kábel modemek esetén Csomópont neve: A Csomópont Neve opcionális, de némely szolgáltatónál szüksége lehet rá. Az alapértelmezett beállítás a router neve, de ezt bármikor megváltoztathatja MAC cím: Az alapértelmezett MAC cím a WAN hálózathoz csatlakozó interfész MAC címe a szélessávú routeren. Csak abban az esetben változtassa meg ezt az értéket, ha a szolgáltató erre külön felkéri. MAC cím másolása: A MAC cím másolása gomb segítségével másolhatja le a számítógépe MAC címét, ezt a funkciót csak akkor használja, ha erre a szolgáltatója külön kéri. Elsődleges DNS cím: Ide írja az elsődleges DNS címét. Másodlagos DNS cím: Ez opcionális. MTU: Maximális Átviteli Egység amennyiben a szolgáltatója ezt kéri, akkor változtassa meg az értéket, az alapbeállítás D-Link DIR-100 Használati útmutató 19

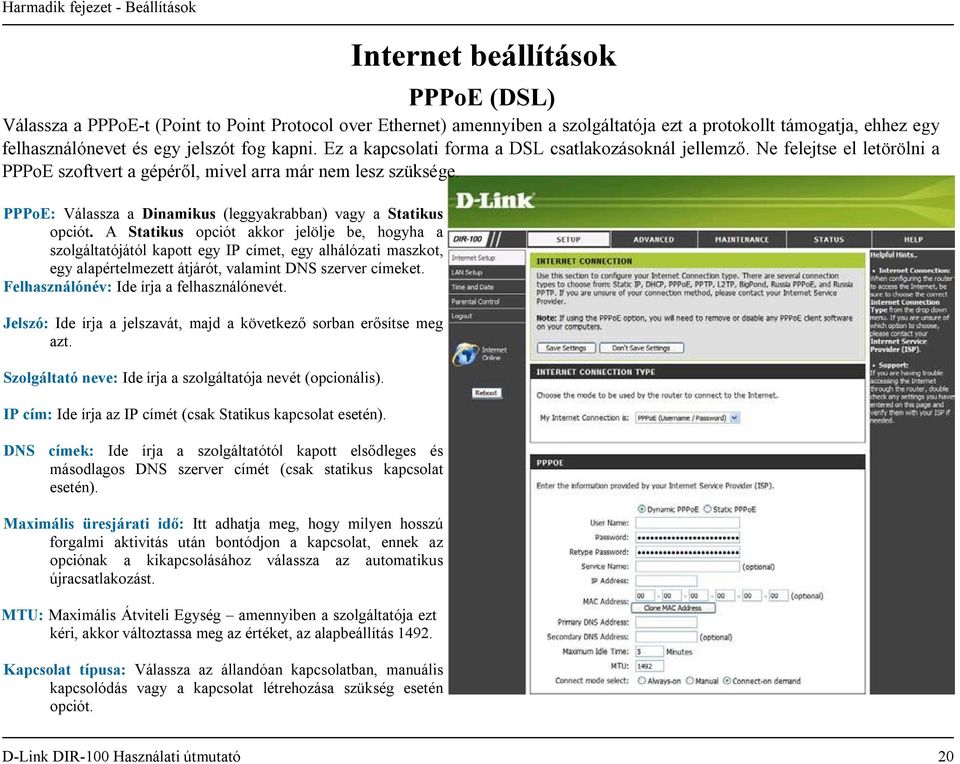

20 Internet beállítások PPPoE (DSL) Válassza a PPPoE-t (Point to Point Protocol over Ethernet) amennyiben a szolgáltatója ezt a protokollt támogatja, ehhez egy felhasználónevet és egy jelszót fog kapni. Ez a kapcsolati forma a DSL csatlakozásoknál jellemző. Ne felejtse el letörölni a PPPoE szoftvert a gépéről, mivel arra már nem lesz szüksége. PPPoE: Válassza a Dinamikus (leggyakrabban) vagy a Statikus opciót. A Statikus opciót akkor jelölje be, hogyha a szolgáltatójától kapott egy IP címet, egy alhálózati maszkot, egy alapértelmezett átjárót, valamint DNS szerver címeket. Felhasználónév: Ide írja a felhasználónevét. Jelszó: Ide írja a jelszavát, majd a következő sorban erősítse meg azt. Szolgáltató neve: Ide írja a szolgáltatója nevét (opcionális). IP cím: Ide írja az IP címét (csak Statikus kapcsolat esetén). DNS címek: Ide írja a szolgáltatótól kapott elsődleges és másodlagos DNS szerver címét (csak statikus kapcsolat esetén). Maximális üresjárati idő: Itt adhatja meg, hogy milyen hosszú forgalmi aktivitás után bontódjon a kapcsolat, ennek az opciónak a kikapcsolásához válassza az automatikus újracsatlakozást. MTU: Maximális Átviteli Egység amennyiben a szolgáltatója ezt kéri, akkor változtassa meg az értéket, az alapbeállítás Kapcsolat típusa: Válassza az állandóan kapcsolatban, manuális kapcsolódás vagy a kapcsolat létrehozása szükség esetén opciót. D-Link DIR-100 Használati útmutató 20

21 Internet beállítások PPTP Válassza a PPTP-t (Point-to-Point-Tunneling Protocol ) ) amennyiben a szolgáltatója ezt a protokollt támogatja, ehhez egy felhasználónevet és egy jelszót fog kapni. Ez a kapcsolati forma a DSL csatlakozásoknál jellemző. PPTP: Válassza a Dinamikus (leggyakrabban) vagy a Statikus opciót. A Statikus opciót akkor jelölje be, hogyha a szolgáltatójától kapott egy IP címet, egy alhálózati maszkot, egy alapértelmezett átjárót, valamint DNS szerver címeket. IP cím: Ide írja a szolgáltatótól kapott IP címet (csak statikus PPTP esetén). Alhálózati maszk: Itt adhatja meg Statikus PPTP esetén az alhálózati maszkot. Átjáró címe: Itt adhatja meg az alapértelmezett átjáró IP címét, amit a szolgáltatójától kapott. DNS címek: Ide írja a szolgáltatótól kapott elsődleges és másodlagos DNS szerver címét (csak statikus kapcsolat esetén). Szerver IP: Ide írja a szolgáltatójától kapott Szerver IP címet. PPTP felhasználói fiók: Itt kell megadnia a felhasználói fiókjának a nevét. PPTP jelszó: Ide írja be a jelszavát, majd a következő sorban erősítse meg azt Maximális üresjárati idő: Itt adhatja meg, hogy milyen hosszú forgalmi aktivitás után bontódjon a kapcsolat, ennek az opciónak a kikapcsolásához válassza az automatikus újracsatlakozást. MTU: Maximális Átviteli Egység amennyiben a szolgáltatója ezt kéri, akkor változtassa meg az értéket, az alapbeállítás Kapcsolat típusa: Válassza az állandóan kapcsolatban, manuális kapcsolódás vagy a kapcsolat létrehozása szükség esetén opciót. D-Link DIR-100 Használati útmutató 21

22 Internet beállítások L2TP Válassza az LTP-t (Layer Tunneling Protocol) amennyiben a szolgáltatója ezt a protokollt támogatja, ehhez egy felhasználónevet és egy jelszót fog kapni. Ez a kapcsolati forma a DSL csatlakozásoknál jellemző. L2TP: Válassza a Dinamikus (leggyakrabban) vagy a Statikus opciót. A Statikus opciót akkor jelölje be, hogyha a szolgáltatójától kapott egy IP címet, egy alhálózati maszkot, egy alapértelmezett átjárót, valamint DNS szerver címeket IP cím: Ide írja az IP címet (csak statikus módnál). Alhálózati maszk: Itt adhatja meg a szolgáltatótól kapott alhálózati maszkot. Alapértelmezett átjáró: Ide írja a szolgáltatótól kapott átjáró IP címét. DNS cím: Ezeket a címeket is az Internet szolgáltatójától kapja meg. Szerver IP: Itt adhatja meg a szolgáltatója szerverének IP címét (opcionális). L2TP felhasználói fiók: Ide írja be a felhasználói fiókjának a nevét. L2TP jelszó: Ide írja be a szolgáltatótól kapott jelszavát, majd erősítse meg azt a következő sorban Maximális üresjárati idő: Itt adhatja meg, hogy milyen hosszú forgalmi aktivitás után bontódjon a kapcsolat, ennek az opciónak a kikapcsolásához válassza az automatikus újracsatlakozást. MTU: Maximális Átviteli Egység amennyiben a szolgáltatója ezt kéri, akkor változtassa meg az értéket, az alapbeállítás Kapcsolat típusa: Válassza az állandóan kapcsolatban, manuális kapcsolódás vagy a kapcsolat létrehozása szükség esetén opciót. D-Link DIR-100 Használati útmutató 22

23 Internet beállítások BigPond Felhasználó név: Ide írja a felhasználó nevét. Jelszó: Ide írja be a szolgáltatótól kapott jelszavát, majd erősítse meg azt a következő sorban Auth Szerver címe: Itt adhatja meg a login szerver IP címét. Login Szerver IP cím: Itt adhatja meg a login szerver IP címét. MAC cím: Az alapértelmezett MAC cím a WAN hálózathoz csatlakozó interfész MAC címe a szélessávú routeren. Csak abban az esetben változtassa meg ezt az értéket, ha a szolgáltató erre külön felkéri MAC cím másolása: A MAC cím másolása gomb segítségével másolhatja le a számítógépe MAC címét, ezt a funkciót csak akkor használja, ha erre a szolgáltatója külön kéri. D-Link DIR-100 Használati útmutató 23

24 Router IP címe: A router IP címe a helyi hálózaton. A helyi hálózat IP cím tartományi beállításai is függenek ettől a címtől, például: Alhálózati maszk: Az router alhálózati maszkja a helyi hálózaton. Helyi hálózat domain neve: Ezt nem kötelező kitöltenie. Ide kerül a helyi hálózat domain neve. Ekkor a DHCP szerver fogja kiosztani a hálózaton lévő számítógépeknek a neveit. Például, ha itt megadja az otthonihalozat.com címet és az Ön számítógépének a neve Janos, akkor a PC címe janos.otthonihalozat.com lesz. Viszont abban az esetben, hogyha a Routert dinamikus IP címmel használja, amihez a szolgáltató rendel egy domain nevet, akkor az minden esetben felül fogja írni az Ön beállításait. LAN beállítások Router beállítások DNS átjátszó: Amikor ez az opció engedélyezve van, akkor a router veszi át a DNS szerver helyét, olyan módon, hogy az összes beérkező DNS kérést egyenesen továbbítja a szolgáltató DNS szervere felé, így lehetséges, hogy más DNS szervert fog használni a hálózata, amennyiben a kapcsolat bontódik, majd újralétesül. Akkor érdemes kikapcsolnia ezt az opciót, amennyiben a helyi hálózatán található egy virtuális DNS szerver. D-Link DIR-100 Használati útmutató 24

25 DHCP Szerver: Miután a router megfelelően be lett állítva és ez az opció be lett kapcsolva, onnantól a router DHCP szervere fogja megoldani a helyi hálózaton az IP címek és egyéb hálózati beállítások kiosztását. Ebben az esetben nem szükséges ezt Önnek kézzel elvégeznie. Ehhez viszont a hálózatán lévő összes PC-nek és egyéb eszköznek engedélyeznie kell a DHCP szerver használatát vagy az IP cím automatikus lekérését. LAN beállítások DHCP Szerver beállítások DHCP IP cím tartomány: Ez a két IP cím ad meg egy olyan tartományt, amelyen belül fognak elhelyezkedni a DHCP szerver által kiosztható IP címet. A tartományon kívül eső IP címeket nem a DHCP szerver kezeli, így ezeket a címeket használhatja olyan PC-k vagy egyéb eszközök számára, melyek nem képesek IP címet kapni a DHCP szervertől. Címbérleti időkorlát: Az az időintervallum, amennyi időre egy PC vagy egyéb eszköz egy IP címet kap a DHCP szervertől, mielőtt azt meg kellene újítani. Ez ugyanazt jelenti, mint egy bérleti szerződés, amely ha lejár és nem hosszabbítják meg, akkor más is elkezdheti használni az adott IP címet. D-Link DIR-100 Használati útmutató 25

26 DHCP helyfoglalás: Ez egy lista azokról a számítógépekről és egyéb hálózati eszközökről, amelyeknek Ön lefoglalt egy DHCP által kiosztott IP címet. Lehetősége van arra, hogy az engedélyezett tételeket letiltsa a mellettük található Engedélyezés gomb újbóli megnyomásával. A Szerkesztés gomb segítségével a tételek tulajdonságait állíthatja be, míg a Törlés gombbal törölheti az egyes tételeket. Amikor a Szerkesztés gombra kattint, akkor az adott tétel neve kiemelté válik és a DHCP helyfoglalás rész szerkeszthető lesz. Dinamikus DHCP kliens lista: Ebben az ablakban találja azokat az eszközöket, amelyek pillanatnyilag IP címet foglalnak. LAN beállítások DHCP kliens lista és helyfoglalás D-Link DIR-100 Használati útmutató 26

27 Automatikus: Az NTP jelen esetben a Network Time Protocol-t jelenti. Az NTP egyezteti a hálózaton lévő gépek óráját és naptárját. Ez egy választható opció. Idő és dátum Manuális: Amennyiben kézzel szeretné megadni az időt és a dátumot, akkor a megfelelő helyekre írja be azokat. Majd nyomja meg a Beállítások mentése gombot. Időzóna: Válassza ki a saját időzónáját s legördülő menüből. Nyári időszámítás: Amennyiben manuálisan szeretné beállítani a nyári időszámítás kezdetét és a végét, akkor kapcsolja ki ezt a funkciót, majd adja meg az adatait. D-Link DIR-100 Használati útmutató 27

28 Szülői felügyelet Az URL és a domain blokkolás arra használható, hogy a helyi hálózaton található PC-k ne érjenek el bizonyos oldalakat az Internetről. Az URL-ek esetében elegendő megadni egy pár szót vagy szó töredéket, amelyek ha megtalálhatók az URL-ben (amely egy szöveges cím az Interneten), akkor azok nem érhetők el a helyi hálózaton lévő gépek számára. Ennek a funkciónak a használatához írja be az Ön által blokkolni kívánt szavakat, majd kattintson a Beállítások mentése gombra. Ekkor az adott szó meg fog jelenni a blokkolt szavak listáján, amennyiben mégis törölni szeretné onnan, akkor egyszerűen jelölje ki és kattintson a Törlés gombra. Weboldal filter beállítása: Válassza a Weboldalak szűrésének bekapcsolása opciót a tartalmak szűréséhez, vagy válassza a Weboldalak szűrésének kikapcsolása opciót az Internet teljes tartalmának az engedélyezéséhez. Weboldal URL/Domain: Ide írja azokat a kulcsszavakat, amelyek ha megtalálhatóak egy Weboldal URL-jében, akkor tiltásra kerülnek. D-Link DIR-100 Használati útmutató 28

29 Haladó beállítások Port átirányítási szabályok A Port átirányítást arra használhatja, hogy egy vagy több portot megnyisson a hálózatán lévő egyik gép felé. Ennek a használatához először is jelölje be a Bekapcsolás-t, majd válassza ki a előre beállított opciók közül a Magának megfelelőt a Programok neve legördülő menüből, majd válassza ki a számítógép nevét és kattintson a Beállítások mentése gombra. Természetesen ezeket az adatokat manuálisan is megadhatja, amennyiben nem találja meg az Önnek megfelelő opciót a legördülő menüben. Név: Annak a szolgáltatásnak a neve, amelyet az a PC használ a hálózatán amelynek a portokat meg kívánja nyitni. IP cím: Az a szerver PC a hálózaton, amely számára a portokat meg kívánja nyitni.. Programok neve: Ebben a listában talál egy sor előre beállított opciót bizonyos programok számára. Számítógép neve: Ebben a listában láthatja azoknak a számítógépeknek a nevét, amelyek a hálózatán IP címet kaptak a routertől. Publikus Port (Kezdete - vége): Annak a pornak a száma, amelyet az Internet felhasználók használhatnak az Ön helyi hálózatával való kommunikáció céljára. Adatátvitel típusa: Itt választhatja ki, hogy milyen protokollon keresztül fog az adott alkalmazás kommunikálni. D-Link DIR-100 Használati útmutató 29
