1 Raktári válaszfalak. Hálós panelek ipari felhasználásra. PROTECTING PEOPLE, PROPERTY, AND PROCESSES troax.com

2 Tartalomjegyzék 03. Raktári válaszfalak 04. Szolgáltatásaink 06. Biztonságos anyagmozgatás 08. Egyedi megoldások 10. Raktári falrendszerek 12. Ajtók 14. Elválasztó panelek 15. Biztonságos szerverszoba 16. Gépbiztonság hálós rendszerrel 20. Raklapos állványok biztosítása 23. Tartozékok 24. Troax ketrecek 25. Rácsos polcok 26. 2D /3D látványtervek 27. A Troax világszerte A Troax világszerte jelen van a gépvédelem, raktári válaszfalak és a vagyonvédelem célját szolgáló acélhálós panelek fejlesztésében és gyártásában. Ez a kiadvány a raktári válaszfalakra nyújtott megoldásainkat mutatja be. Az üzleti koncepciónk az emberek, a tulajdon és a folyamatok védelmét szolgáló innovatív acélhálós panelek fejlesztése. Az egyedi módon kombinálható, könnyű, ugyanakkor erős acélhálós panelek ellenállnak a legnagyobb terhelésnek és környezeti hatásnak is. Tudjon meg többet rendszereinkről a honlapon.

3 Raktári válaszfalak. A Troax több mint hatvan éve foglalkozik gépvédelem, raktári válaszfalak és a vagyonvédelem célját szolgáló acélhálós panelek fejlesztésével. Piacvezetőként termékeink a világ minden részén megtalálhatók az emberek, a tulajdon és a folyamatok védelmében.

4 Szolgáltatásaink. A Troax tevékenysége a biztonság megteremtését célozza. Acélhálós panelrendszerünk az elérhető legbiztonságosabb és legrugalmasabb megoldást jelentik a piacon. Bármilyen biztonsági igényre tökéletes megoldással tudunk szolgálni. A rendszereinkkel az alábbi három piaci szegmens számára nyújtunk megoldást: gépvédelem, raktári válaszfalak és vagyonvédelem. A BIZTONSÁG NEM A VÉLETLEN KÉRDÉSE A Troax tesztlaboratóriuma vállalkozásunk hajtómotorja. A kiváló színvonal fenntartása érdekében termékeinket szigorú ellenőrzéseknek vetjük alá. Napi szinten végzünk ütközésvizsgálatot a paneleken, konzolokon és rögzítőkön. Ez a tevékenység idő- és energiaigényes, azonban megéri a befektetett energiát, mert a biztonság mindennél fontosabb. HELYSZÍNI FELMÉRÉSEK Technikai értékesítőink személyesen dolgozzák fel ajánlatkérését, és amennyiben szükséges, részletes helyszíni felmérést is tartunk. A Configura szoftver segítségével állítunk össze minden tervet, így javaslatunkat a megrendelés leadása előtt 2D és 3D változatban is megtekintheti. Szakképzett szerelőcsapatunk gondoskodik a rendszer installációjáról, és a Troax kapcsolattartója pedig nyomon követi a projektet. TERVEZÉS ÉS KIALAKÍTÁS Rendszereinket az Ön egyedi igényeihez igazítva alakítjuk ki, amely magában foglalja a legapróbb részletek gondos megtervezését is. Az eltérő biztonsági szintű megoldások, különböző zár és ajtókialakítások segítségével rendszerünk minden területen alkalmazható.

5 SZERELÉS A Troax igény szerint biztosítja a rendszer összeszerelését és beüzemelését. Minden rendelést egyértelmű szerelési és használati útmutatóval szállítunk ki, így amennyiben nem kívánja igénybe venni szerelési szolgáltatásunkat, a helyszínen Ön is össze tudja szerelni a rendszert. HA MÉG NEM SIKERÜLT MEGGYŐZNI... Minden válaszfalrendszert az adott ügyfél egyedi igényeinek megfelelően állítunk össze. Acélhálós paneljeink rendkívül tartósak és ellenállnak a legnagyobb terhelésnek is. Kiváló minőségű és magas funkcionalitású termékeket kínálunk, amelyeket automatizált és környezetbarát eljárással állítunk elő. A Troax rendszerek sokoldalúak és könnyen kombinálhatók egymással, így értékálló befektetésnek minősülnek. A hálós paneleket előállító vállalatok közül a Troax tesztelési módszere kapta meg elsőként a TÜV-tanúsítványt. Helyi jelenlét. Nagy kapacitás. Gyors szállítás. TROAX RAKTÁRI VÁLASZFALA 5

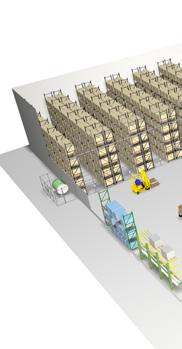

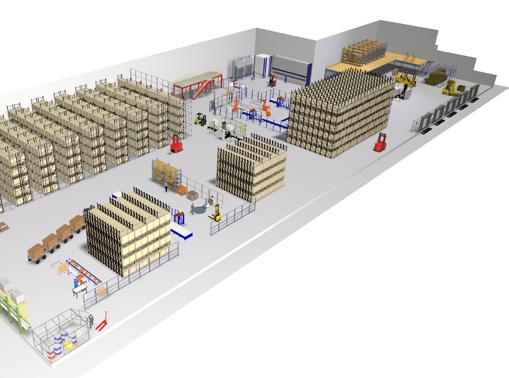

6 Biztonságos anyagmozgatás. A Troax teljeskörű megoldást kínál az egész logisztikai folyamatra. Raktári válaszfalaink biztonságosabbá és hatékonyabbá teszik az anyagmozgatás folyamatát. A biztonságos anyagmozgatásnak és logisztikának különböző aspektusai vannak. Világszínvonalú panelhálós válaszfalainkat, hálós polcrendszereinket és összeomlás elleni rendszereinket úgy fejlesztettük ki, hogy az anyagmozgatást biztonságossá és egyszerűvé tegyék. A acélhálóból készült válaszfalaink jó láthatóságot és szellőzési feltételeket biztosítanak. Rendszereink nem fogják fel a fényt, valamint tűz esetén biztosítják, hogy a sprinkler szórófejekből eljusson a víz a megfelelő pontokra. Raktári termékeinkkel bármely logisztikai környezet továbbfejleszthető, legyen szó hatalmas elosztóközpontokról vagy védelemre szoruló területekről (pl. adatközpontok). A Troax az Ön igényeinek megfelelő megoldást kínál. 1 Troax ketrec A ketrecek alkalmasak kültéri és beltéri használatra egyaránt, akár ideiglenes vagy állandó megoldásként. 6 2 Forgópántos Forgópántos ajtókat kü ben és zárási lehetőség 5 6 Bekerített területek 7 Mennyezet 8 Tárolóegységek 9 Védett terül A Troax Caelum falrendszer rugalmasan és egyszerűen alkalmazható a nehezen megközelíthető területeken is. A hálós mennyezet jó láthatóságot és szellőztetést biztosít, nem akadályozza sem a fény, sem a sprinklerekből érkező víz útját. Az erős áthidalásoknak köszönhetően a szerkezet stabil és biztonságos. Tárolási célra acélhálós vagy acéllapos panelt kínálunk. Ha a szerkezet nem ér a plafonig, mennyezeti hálós panel felszerelését javasoljuk. A Caelum elemes falre védelmet biztosít az elk termékek védelme érd hozzáférés rugalmasan segítségével biztosítha 6 RAKTÁRI VÁLASZFALAX TROAX

7 ajtók lönböző szélességgel kínálunk. Tolóajtók Tolóajtókat különböző szélességben és zárási lehetőséggel kínálunk. 4 Mezzanin platformok 5 Polcok A mezzaninra rögzített válaszfal védelmet biztosít az emberek és az árucikkek számára a leeső tárgyak ellen. Erős polcaink acélhálóból készülnek, amely nem akadályozza sem a fény, sem a sprinklerekből érkező víz útját etek ndszer hatékony erített területek vagy ekében. A megfelelő elhelyezhető ajtóink tó. 10 Teherautó folyosók 11 Aeroszol tároló 12 Összeomlás elleni rendszerek Egy automatizált raktárban biztonságos és hatékony megoldásokra van szükség. A Caelum falrendszer lehetővé teszi a teherautók közlekedését a személyzet vagy az áruk biztonságának veszélyeztetése nélkül. A rendszer kompatibilis a Panic Bar menekülési ajtónk működésével. Fotó: Nedcon Megazijninrichtung B.V Ezt a nagyszerű megoldást robbanásveszélyes termékek tárolására javasoljuk. A 25 25mm szembőségű hálós fal megfelel az egyedi követelményeknek és előírásoknak. A legtöbb raklapállvány típushoz illeszkedik az összeomlás elleni rendszerünk, amely konzolok segítségével könnyen összeszerelhető. A védőrács megakadályozza a raklapról történő kiömlést. TROAX RAKTÁRI VÁLASZFALA 7

8 Kombinálja rendszereinket, hogy egyedi megoldást kapjon. Hálós válaszfal rendszereinket kombinálhatja az anyagmozgatási és logisztikai igényeinek megfelelő, megfizethető és időtálló innovatív megoldás érdekében Mivel minden helyszín és megoldás egyedi, több olyan tartozékot kifejlesztettünk, amelyek biztosítják az alkatrészek és a különböző rendszerek kompatibilitását. Például minden mm közötti előírt padlórést biztosítani tudják válaszfalaink RAKTÁRI VÁLASZFALAX TROAX

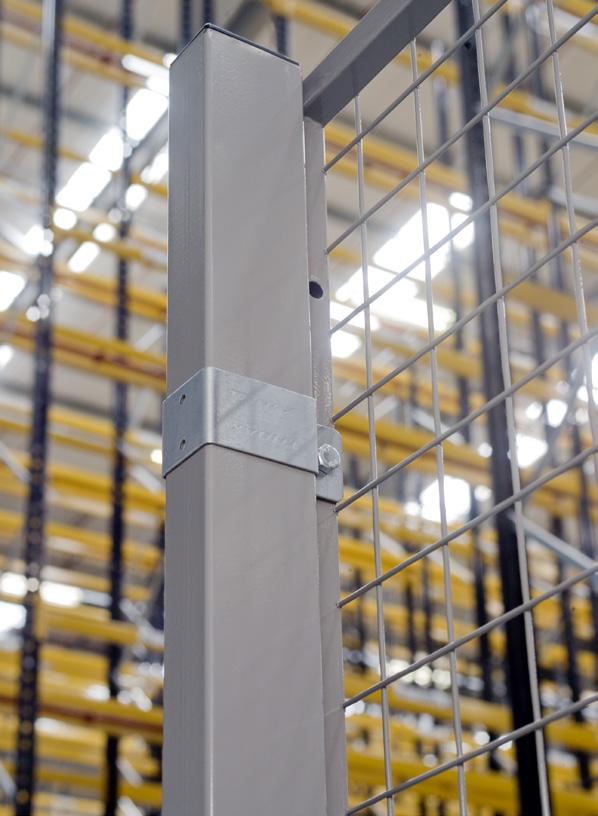

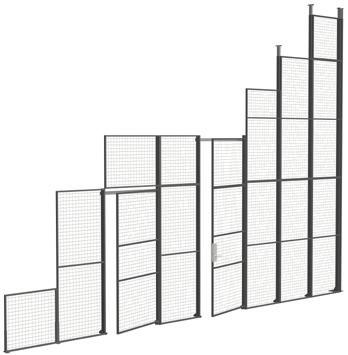

9 1 Sarokvég emelő illeszték 2 Emelő illeszték UR/UX 3 Rögzítőoszlop UR/UX Abban az esetben használjuk, ha az elemet sarokban vagy fal mellett zárásként kívánjuk alkalmazni. Ezt a lábat olyan esetekben használjuk, ahol nincs rögzítőoszlop. Az erős teherbírású rögzítőoszlopok képezik a rendszer gerincét. 4 Rögzítőoszlophoz 5 Bővítő konzolok Felső rögzítés illeszkedő es konzol A panelek mögötti rögzítőoszlop elhelyezését teszi lehetővé. A konzolok akadálymentesen illeszthetők, amelynek eredményeképpen a válaszfal egyenletes és esztétikus külsőt nyer. Kiváló megoldás a magasabb Caelum falak összekapcsolására mm feletti építmények esetében javasolt a felső rögzítés alkalmazása. Magas falak mennyezethez való rögzítését szolgálja. Teleszkópos kialakítása szerkezeti mozgatást tesz lehetővé Rögzítőoszlop Konzol Bővítő konzol Ezek az erős oszlopok magas, szabadon álló falak megerősítésére szolgálnak. A panelek mögötti oszlopelhelyezést teszi lehetővé. Akadálymentesen illeszthető, amelynek eredményeképpen a válaszfal szépen illeszkedő, egysíkú marad. Praktikus megoldás a magasabb Caelum falakhoz mm-nél magasabb építmények esetében javasolt a felső rögzítés alkalmazása Felső rögzítés 11 Vágott profil 12 Záró profil Magas falak mennyezethez való rögzítését szolgálja. Teleszkópos kialakítása szerkezeti mozgatást tesz lehetővé. Könnyen és rugalmasan használható megoldás az acélhálós panelek magasságának installáció közben történő igazításához, a rendszer stabilitásának megőrzése mellett. Könnyű és rugalmas megoldás az acélhálós panelek szélességének installáció közben történő igazításához, a rendszer stabilitásának megőrzése mellett. TROAX RAKTÁRI VÁLASZFALA 9

10 Raktári falrendszerek. Falrendszereink alapját acélhálós és acéllemezes panelek képezik, amelyek különböző összeszerelési és biztonsági szinten érhetők el. Stabil és tartós válaszfalainkat úgy fejlesztettük ki, hogy minden anyagmozgatási szükségletnek eleget tudjanak tenni Az mm-es szembőségű panelek biztonságos munkahelyi környezetet teremtenek, amelyben biztosított a természetes világítás és szellőzés is. Csöves UR: mm vagy UX: mm Drótos UR: mm or UX: mm Magasság: 800, 1,100* and mm Szélesség: 200, 300, 700, 800, 1 000, and mm *1100 mm magasság csak UR-nek 700, 1200 és 1500 mm szélességben A mm-es szembőségű panelek magasabb biztonsági fokozatú tárolást igénylő árucikkek, mint pl. aeroszolok, veszélyes vagy értékes áruk tárolására alkalmas. A panel természetes világítást és szellőzést tesz lehetővé. Csöves UR: mm Huzal UR: mm Magasság: 800, 1,100* and mm Szélesség: 200, 300, 700, 800, 1 000, and mm *Magasság 1100 mm csak 700, 1200 és 1500 mm szélességben A mm-es szembőségű panel az 50 50mm-es rácsméret alternatívája, amely továbbra is biztonságos munkakörnyezetet tesz lehetővé. Csöves UR: mm Huzal UR: mm Magasság: 1,100* and mm Szélesség: 200, 300, 700, 800, 1 000, and mm Teljes acél Az UR SP moduláris teljes acél panel alkalmas a nem szem előtt tartandó áruk tárolására. Profilozott acéllemezből készül, és számos standard szélességben elérhető. Tube UR: mm Acéllap: 0.7 mm Magasság: mm Szélesség: 200, 300, 700, 800, and mm *Magasság 1100 mm csak 700, 1200 és 1500 mm szélességben 10 RAKTÁRI VÁLASZFALAX TROAX Minden panelt szabvány szerint por alapú szürke RAL 7037 festésbevonattal szállítunk.

11

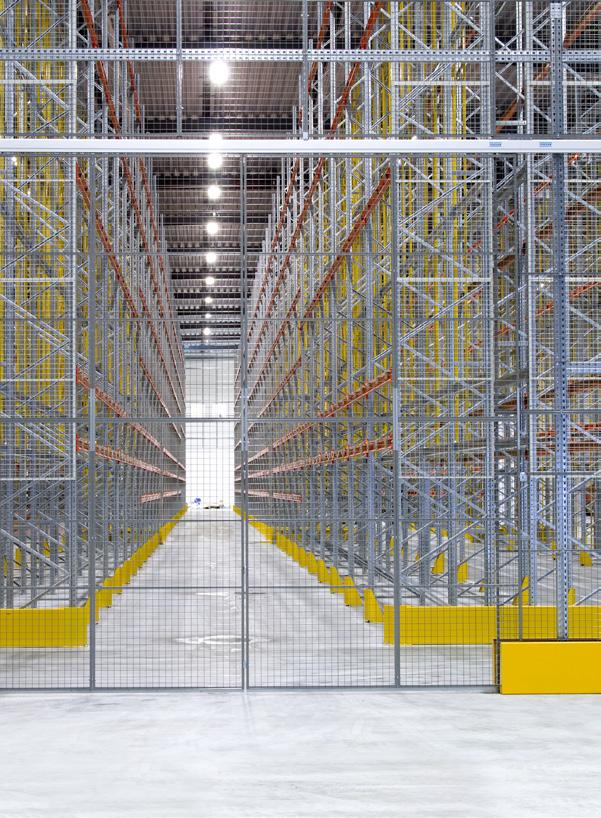

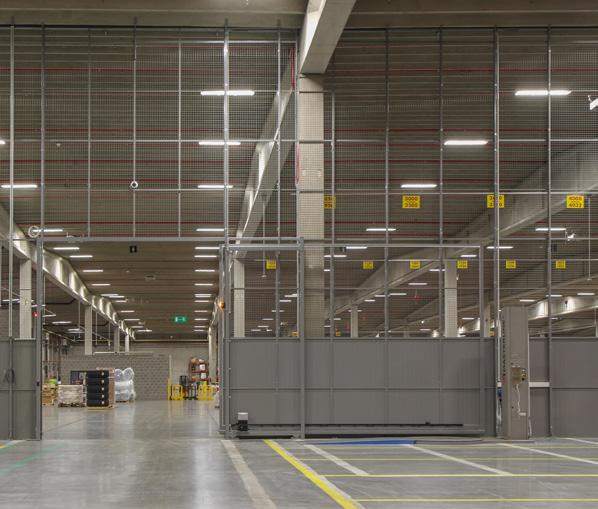

12 A képen a Caelum rendszer használatával kialakított biztonságos tárolótér látható. A falszerkezet 11 méter magas, amely a már meglévő állványkeretekhez kapcsolódik. A fal mögötti terület egysínű, dupla tolóajtóval érhető el.

13 Forgópántos egyszárnyú ajtó Forgópántos ajtókat különböző szélességben és zárási lehetőséggel kínálunk. Lehetséges megoldások: lakat, Assa cilinder, Euro cilinder, elektromos ajtózár vagy vészkijárati zár. Forgópántos kétszárnyú ajtó Forgópántos kétszárnyú ajtókat különböző szélességben és zárási lehetőséggel kínálunk. Egyszárnyú tolóajtó (egysínes) Tolóajtókat különböző szélességben és zárási lehetőséggel kínálunk. Standard méretek Ajtószárny 980 mm, mm szélesége Ajtószárny mm magassága Ajtó mm, mm szélessége Zárlehetőségek: Lakat, Assa cilinder, Euro cilinder, elektromos ajtózár vagy vészkijárati zár. Standard méretek Ajtószárny 980 mm, mm szélesége Ajtószárny mm magassága Ajtó mm, mm szélessége Zárlehetőségek: Lakat, Assa cilinder vagy Euro cilinder. Standard méretek Ajtószárny 980 mm, mm szélesége Ajtószárny mm magassága Ajtó szélessége 900 mm, mm, mm, mm Zárlehetőségek: Lakat, Assa cilinder, Euro cilinder vagy elektromos ajtózár. Dupla tolóajtó (egysínes) Dupla tolóajtót különböző szélességben és zárási lehetőséggel kínálunk. Dupla tolóajtó (kétsínes) A tolóajtó elérhető kétsínes változatban is. Tökéletes megoldás, ha a biztosított területet szeretnénk felosztani. Különböző szélességben és zármegoldással elérhető. Egysíkú tolóajtó Amennyiben felső keret nélküli nyílóajtóra van szüksége, az egysíkú tolóajtó kiváló választás. Úgy terveztük meg, hogy nincs szükség felső sínre. Ez a megoldás targoncás közlekedés bonyolítását is biztosítja. Standard méretek Ajtószárny 980 mm, mm szélesége Ajtószárny mm magassága Ajtó mm, mm szélessége Zárlehetőségek: Lakat, Assa cilinder vagy Euro cilinder. Standard méretek Ajtószárny 980 mm, mm szélesége Ajtószárny mm magassága Ajtó mm, mm szélessége Zárlehetőségek: Lakat, Assa cilinder vagy Euro cilinder. Standard méretek Ajtószárny mm magassága Nyílási szélesség Építési szélesség vagy mm vagy mm Zárlehetőségek: Lakat, Assa cilinder vagy Euro cilinder. TROAX RAKTÁRI VÁLASZFALA 13

14 Elválasztás panelekkel. Az elkülönítendő területeket vagy árukat hatékonyan védi a Caelum elemes falrendszerünk. Az acélhálós vagy acéllemezes panelek kiváló és költséghatékony alternatívát biztosítanak a rögzített falmegoldásokkal szemben, és kiváló kiegészítők a válaszfalakhoz. A falrendszerünket a meglévő mennyezet szintjéig vagy rácsos mennyezettel kombinálva lehet megépíteni. Ez utóbbi biztosítja a tér áttekinthetőségét, továbbá a fényt és a sprinkler szórófejekből a vizet akadálymentesen engedi tovább, miközben a területre való behatolást meggátolja. A panelek könnyen felállíthatók a praktikus tartozékok segítségével, és a legtöbb anyagmozgatási és logisztikai környezetben felhasználhatók. Az erős Z-gerenda stabil és megbízható mennyezeti struktúrát biztosít. 14 RAKTÁRI VÁLASZFALAX TROAX

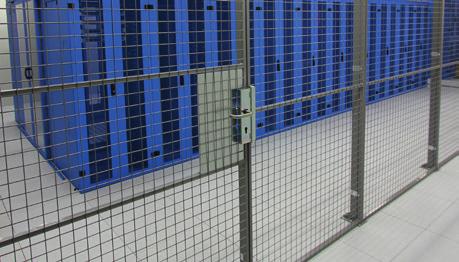

15 A szerverszoba védelmében. Elemes panelrendszerünk akár mennyezeti ráccsal vagy anélkül bármely magassághoz igazítható. Az acélhálós panelek lehetővé teszik a megfelelő légcserét, és a már meglévő létesítmények és akadályok köré építhetők. Az acélhálós vagy acéllemezes teljes panelszerkezeteket is megtalálja kínálatunkban. Az utóbbit elsősorban akkor használják, ha nem lehet szem előtt az árucikk. Számos megoldás létezik a számítógépek és szerverek megfelelő elhelyezésére, valamint az álmennyezet fölötti terület védelmére. SZÁMÍTÓGÉPES TALAPZAT ACÉLHÁLÓS BETÉT KITÖLTÉS ACÉLHÁLÓS PANEL Költséghatékony és rugalmas megoldás. Bármely magassághoz hozzáigazítható. A hálós mennyezeti megoldásunkkal kombinálható. Nem akadályozza a légáramlást, a fény és a sprinkler víz útját. ALÁTÁMASZTÓ TALAPZAT AZ ÉPÜLET PADLÓSÍKJA TROAX RAKTÁRI VÁLASZFALA 15

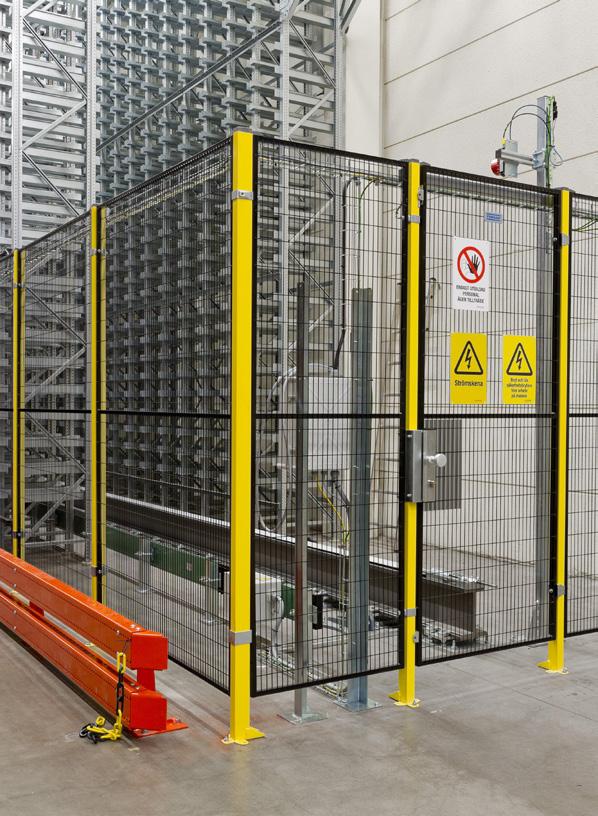

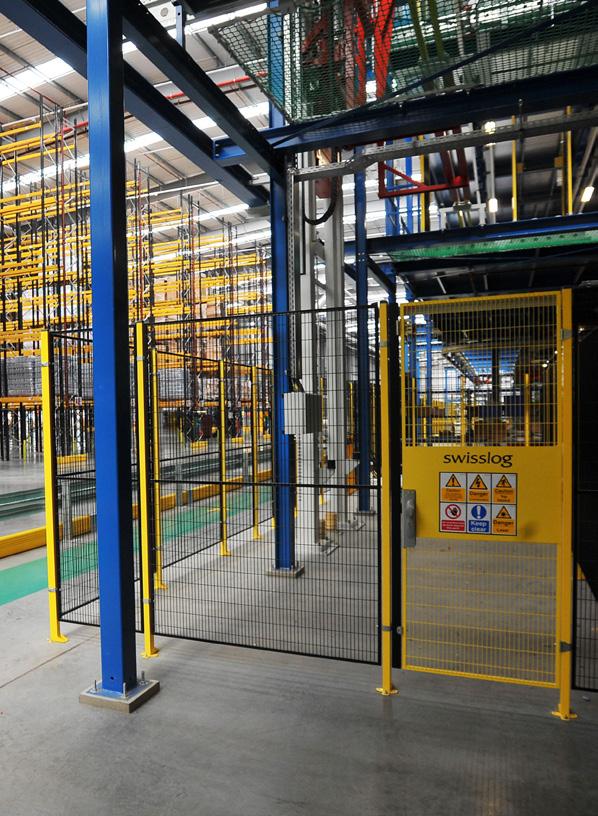

16 Gépbiztonság acélhálós rendszerekkel. Egy automatizált raktári környezetben megnövekedett biztonsági igényekkel szükséges számolni. Ilyen helyszínen megbízható berendezésfelügyeleti rendszerre van szükség, amely csak az arra felhatalmazott személyzetnek biztosít hozzáférést. A Troax elemes védőfalból álló rugalmas rendszert kínál raktári válaszfal és gépvédelem céljára. A rendszer alapját a különböző felszereltségű oszlopok jelentik, amelyeket erős fémrácsos, acéllapos vagy polikarbonát panelekkel kombinálhatók. A rögzítőoszlopok több illesztési rendszernek megfelelnek, így létrehozható a gépvédelem szempontjából leginkább optimális kialakítás. A Troax gépvédelmi rendszereknek kötött rögzítése van, amelyek a védőháló szétszerelését követően is helyben maradnak, a gépekről szóló irányelv előírásai szerint. Rögzítőoszlopok Polikarbonát panelek Acéllemez panelek Acélhálós panelek A szabványos mm-es rögzítőoszlopok három magasságban elérhetők: mm, mm és mm. A hegesztett alap stabil és erős konstrukciót eredményez. Léteznek nagyobb, 80 80mm-es rögzítőoszlopok is, amelyek nagyobb terhelést jelentő környezetben használatosak magasabb ütközés vagy behatás kockázata esetén. Jó áttekinthetőséget kínáló, átlátszó ST PC polikarbonát panelek. Az URSP acéllemez panelek segítségével teljesen fedett kamrákat lehet létrehozni. A gépvédelmi panelek hagyományos megjelenésben, mm-es hálóméretben elérhetők. A panel méretét tekintve két lehetőség közül lehet választani: ST mm és az erősebb ST mm. 16 RAKTÁRI VÁLASZFALAX TROAX

17 Technikai adatok A falrendszerek szabványosan és 1 400mm magasságban állnak rendelkezésre, 150mm-es padlóréssel a takarítás könnyebbé tételére. A panelek több méretben, 200mm és 1500mm közötti szélességben készülnek. A paneleket és a rögzítőoszlopokat is a kívánt egyéni méretre lehet igazítani. Közvetlen kiszállításra minden rendszerünkhez raktáron tartunk szerelvényeket, paneleket és rögzítőoszlopokat is.

18

19 Széles körben elérhető rögzítéseink, a megfelelő panelekkel és rögzítőoszlopokkal együtt alkalmazva maximális biztonságot nyújtanak a személyzet és a berendezések számára. Smart Fix A Smart Fix egyedi tulajdonságokkal rendelkező, jól bevált rögzítési megoldás. A rögzítőelemek az oszlophoz kapcsolódnak, és igény szerint könnyen mozgatható felfelé vagy lefelé az egyenetlen padlózat vagy szállítószalag alagutak kiegyenlítésére. Rapid Fix A Rapid Fix kiválóan megtervezett gépbiztonsági rendszer, amely gyors és könnyű hozzáférést biztosít a veszélyes területekhez. Az alsó konzolban található vájathoz kapcsolódik a panel kampója, és a felső konzol innovatív záródási mechanizmussal rendelkezik, amely a panelt megfelelő pozícióban rögzíti. A rendszert a kamrán belül lehet szétszerelni, a panel kibontására egy külön eszköz áll rendelkezésre. Minden rögzítés a paneleken történik, míg a rögzítőoszlopok összeszerelés után is védőszerkezethez kapcsolódva maradnak, a hatályos gépvédelmi előírásoknak és szabványoknak megfelelően. Strong Fix A as rögzítőoszlopokra és erős konzolokra épülő Strong Fix rendszer a legjobb megoldás mostoha körülmények vagy magas ütközési kockázat esetén. A nehezebb rögzítőoszlopok masszívabb külsővel rendelkeznek, és az ST30 hálós panelekkel épített rendszer akár joule teljesítményű behatásnak is ellenáll a teszteredmények szerint. Cilinderes zár Különböző cilinderes zárral felszerelt panel szerepel a kínálatunkban. További információért forduljon helyi értékesítési partnerünkhöz. Gömb fogantyú Arra az esetre, ha belülről kulcs nélkül nyitható ajtóra van szükség. Elsősorban automatizált raktárakban használatos. Menekülési ajtózár Amennyiben menekülési útvonalat szükséges kijelölnie a létesítményben, használja vészhelyzeti megoldásunkat. Cilinderes zárral felszerelt forgópántos ajtó formájában elérhető. További információért lépjen kapcsolatba a helyi értékesítővel. Maximális biztonság a személyzet és a gépek számára. Megfelel a gépekre vonatkozó uniós irányelvnek. Ellenőrzött hozzáférést biztosít az arra felhatalmazott személyzet részére. TROAX RAKTÁRI VÁLASZFALA 19

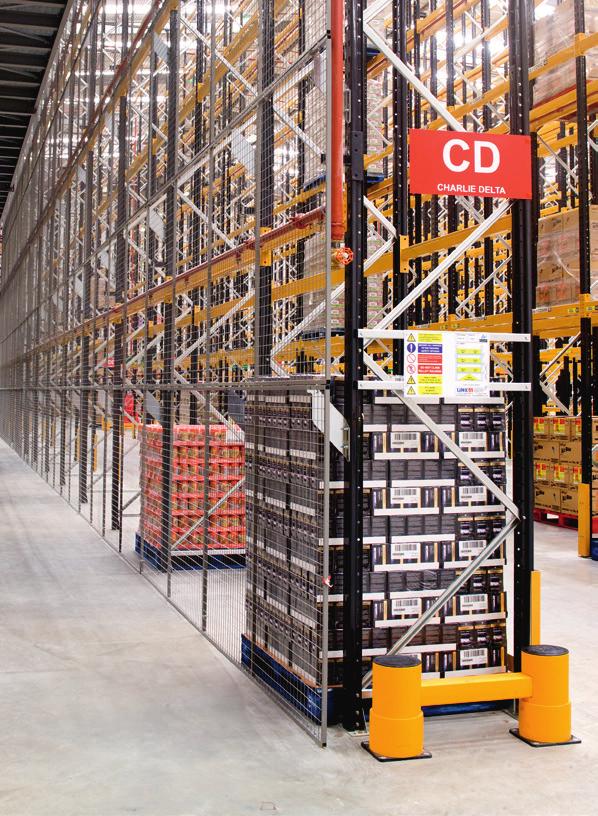

20 A raklapos állványok biztosítása. Az összeomlás elleni rendszer megakadályozza a raklapokról történő kiömlés kockázatát raktározás során. Rendszerünk a termékek logisztikai környezetben történő biztonságos kezelését és tárolását teszik lehetővé. A Troax összeomlás elleni rendszer a piacon elérhető legmasszívabb megoldás. Hathatós akadály a leboruló áruk vagy véletlen felborított raklapállványok által okozott balesetek elkerülésére, megakadályozza a tornyozott raktározás esetén a túlterhelés kockázatát. A rendszer végighegesztett acélhálós és acélvázas elemekből épül fel, amely erős és ellenálló. A panelek különböző biztonsági szintekkel felszerelt három modellben állnak rendelkezésre, hogy az Ön egyedi igényeinek megfeleljenek. A legtöbb raklapos állványhoz illeszkedő összeomlás elleni paneleket könnyű az erős konzolok segítségével felszerelni. Az összeomlás elleni rendszerünk alapját az acélhálós panelek képezik. A panel három háló méretben áll rendelkezésre, hogy a különböző árutípusoknak megfeleljen. A Troax összeomlás elleni rendszerét különböző méretű raklapos állvánnyal lehet kombinálni. 700 és mm közötti szélességű, és vagy mm magas panelek közül választhatunk. A standard változat semleges szürke színű, megkönnyíti a hálón keresztüli betekintést, de a paneleket igény szerint választott színben, akár horganyozva is kérheti. Panel (MxSz) mm: Ultima konzol Elérhető hálóméretek 50 50, and mm Technikai adatok Keret: mm Drót: mm Festék: Por alapú, szürke RAL 7037 Elérhető a tűzihorganyzott kivitelben. Ultima 150 mm Ultima 210 mm Musca konzol Musca 50 mm, előre horganyzott Musca 100 mm, előre horganyzott Musca 150 mm, előre horganyzott Musca 200 mm, előre horganyzott Musca 250 mm, előre horganyzott Musca 300 mm, előre horganyzott Közvetlenül állványhoz igazítva 0 mm Musca Ultima Közvetlenül állványhoz igazítva 20 RAKTÁRI VÁLASZFALAX TROAX

21

22 x y AZ INGATESZT MÓDSZER. Különböző ingatesztekkel végzünk vizsgálatokat a rendszereinken. Az összeomlás elleni rendszerünk az iparágban elsőként nyerte el a TÜV Rheinland tanúsítványt. Ez büszkeséggel tölt el bennünket, hiszen mi fejlesztettük ki ezt a módszert. Az ingateszt célja, hogy dokumentálja a konzolos összeomlás elleni rendszerünknek a joule terhelés alatt nyújtott teljesítményét. A teszt során egy 160kg-os ingát úgy állítunk be, hogy a behatás az egyik panel hálós részének közepére érkezzen. Az ütközéses teszt során a 160kg-os inga 2500 joule erővel 20.1 km/óra sebességgel csapódik az acélhálóba. TÜV Rheinland szabvány 2 PfG 2529/04.15 A teszt bebizonyította, hogy az összeomlás elleni konzolos rendszerünk ellenállt a behatásnak. Nem történt penetráció és minden alkatrész a helyén maradt. Minden panel, konzol és rögzítő továbbra is tartott. Elégedettek vagyunk, hogy a tesztmódszerünk tanúsítása megtörtént. Ez azt jelenti, hogy a konzolos összeomlás elleni rendszerünk kiváló minőségű, és ami ennél is fontosabb: garantálja az Ön biztonságát. Az összeomlás elleni rendszerünkről, a Musca és Ultima konzolokról további információt a honlapon talál. 22 RAKTÁRI VÁLASZFALAX TROAX

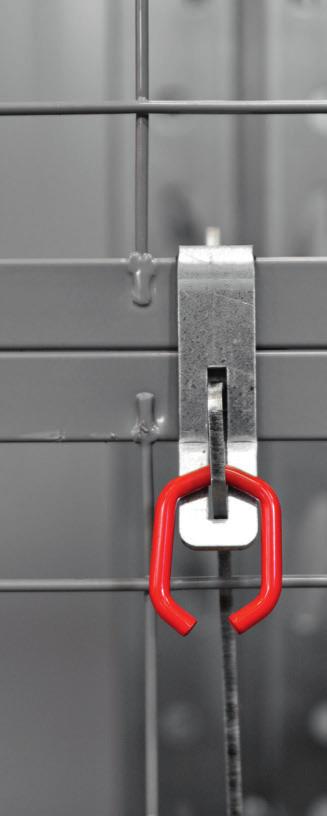

23 Tartozékok. A Troax összeomlás elleni rendszer egyszerűen igazítható az Ön raktározási rendszeréhez. Az összeomlás elleni háló a legtöbb raklapos állványhoz illeszkedő konzollal rögzíthető. A tartozékokba beletartoznak a rögzítők és kapcsok is. A különböző tartozék között találunk vágott elemeket a paneleknek olyan helyen történő beillesztésére, ahol a szabványméret nem kínálnak tökéletes megoldást. Musca konzol biztosítóval Ultima konzol Kit Musca bilincs Kit magasító szerelvény Ultima távtartó Musca bilincs Magas szerelvény Gyorscsavar Megakadályozza az áru állványról történő leesését vagy leborítását. Könnyen szerelhető, a legtöbb raklapos állványhoz illeszkedik. Az Ön által választott színben elérhető. TROAX RAKTÁRI VÁLASZFALA 23

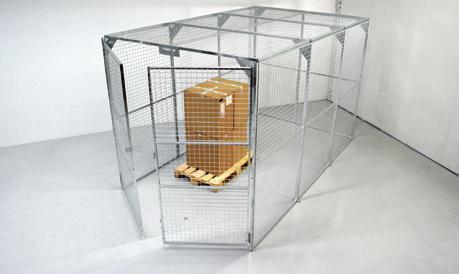

24 Troax ketrec. A Troax ketrec szabadon álló tárolóhely, amely alkalmas veszélyes anyagok tárolására, vagy lopás és vandalizmus ellen biztosít védelmet. A ketrec hat standard méretben kapható, és UX450-es hálóméretre lett tervezve. A panelek könnyen módosíthatók a helyszínen, amennyiben az alkalmazás módja változik. A horganyzott kivitel ideális kültéri használatra, de elérhető por alapú festékbevonattal, amely beltéri használatra alkalmas. A Troax ketreceket forgópántos duplaajtóval szállítjuk, amelynek 270 -os nyílási szöge lehetővé teszi az egyszerű targoncás vagy raklapos teherszállítóval történő hozzáférést. A ketrec elérhető lakatretesszel felszerelt egyszárnyú forgópántos ajtóval is. A ketrecet gyorsan és egyszerűen lehet telepíteni, és a raktározott termékre közvetlen láthatóságot biztosít. Assa Euro cilinder Lakat Troax ketrecek Szélesség mm Mélység mm Magasság mm 24 RAKTÁRI VÁLASZFALAX TROAX

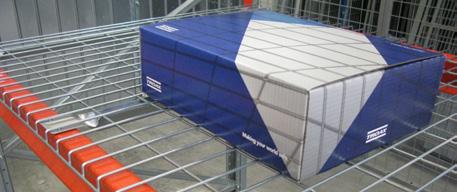

25 Sokoldalú rácsos polcok. A Troax rácsos polcok könnyen igazíthatók a legtöbb raktári megoldáshoz, beleértve az integrált hátlapot és/vagy elválasztókat. A Troax standard felülakasztós polcok különböző mélységben és szélességben állnak rendelkezésre, hogy a leggyakoribb raklapos állványokhoz igazíthatók legyenek. A Troax személyre szabott, az adott igények szerint kialakított, költséghatékony hálós polcmegoldásokat kínál. A hálóméretet a szerint lehet igazítani, hogy illeszkedjen a többi termékhez, így a túlnyúlás mérete is állítható, hogy a raklap címkéjét semmi ne takarja el. Magas szintű biztonságot jelentő munkakörnyezet A polcokat elsősorban összeomlás elleni vagy leesés elleni védelmi megoldásnak szánjuk. A rendszerrel bizonyos maradandó alakváltozás előfordulhat még a megadott UDL elérése előtt. Amennyiben a maradandó alakváltozás nem fogadható el, a polcot kisebb kapacitással lehet használni. A polc legalább 1,3-as biztonsági tényezővel lett tervezve. Testre szabott ha egy polcnál többre van szüksége A Troax polcrendszer nagy előnye, hogy az Ön igényeinek megfelelően igazítható. Például a polcot integrált hátlappal és/vagy elválasztókkal is igényelheti. Továbbá a háló méretet úgy lehet igazítani, hogy a lehető legjobban illeszkedjen az Ön termékeihez, így a túlnyúlás mérete is állítható, hogy pl. a raklap címkéjét semmi ne takarja el. Testre szabott polcrendszerünkkel egyszerre biztosítunk költséghatékony és személyre szabott megoldást. Írjon nekünk még ma a szükséges igényekkel, hogy részletes ajánlatot küldhessünk Önnek! Költséghatékony megoldás. Használható az összeomlás veszélyének elkerülésére. Nem akadályozza a sprinkler rendszer működését. Jó láthatóságot biztosít. TROAX RAKTÁRI VÁLASZFALA 25

26 Látványterv a Troax rendszer megrendelése előtt. Talán kiszállítás és összeszerelés előtt nehéz elképzelni, hogy fog kinézni az adott megoldás. A Troaxnál a Configura átfogó tervezőprogramot használjuk, hogy a megrendelés elküldése előtt az ajánlatunkat 2D és 3D változatban is meg lehessen tekinteni. További információért keresse fel a honlapot, ahol termékismertetőket, 3D fájlokat és egyéb letölthető információt talál.

27 Helyi és globális jelenlét. A Troax több mint 30 országban, 24 saját értékesítést végző vállalattal van jelen a világban. Célunk, hogy világszerte megerősítsük pozícióinkat és minden kontinensre kiterjesszük jelenlétünket. A Troax helyi értékesítési irodákon keresztül elégíti ki az ügyfelek igényeit. A napi gyakorisággal küldött szállítmányok a világ legnagyobb acélhálós panelraktárából, a Troax Hillerstorpi (Svédország) raktárából indulnak útnak. ERŐS PIACI SZEGMENSEK A rendszereinkkel az alábbi három piaci szegmens számára nyújtunk megoldást: Gépvédelem, raktári válaszfalak és vagyonvédelem. 1. GÉPVÉDELEM A modern ipari környezet és annak speciális folyamatai komoly biztonsági előírásoknak kell megfeleljenek. Különösen fontos, hogy csak az arra felhatalmazott személyzetnek legyen bizonyos területekhez hozzáférése. Acélhálós paneljeink egy alaposan kidolgozott elemes rendszerre épülnek, amely egyedi alkalmazást is lehetővé tesz. 2. RAKTÁRI VÁLASZFALAK A Troax minden tárolási és biztonsági előírásnak megfelel. A legkülönbözőbb iparágak számára szállítunk, legyen szó nagy volumenű forgalmat bonyolító, hagyományos üzemek gyártási tevékenységéről vagy nagy magasságban, illetve kiskereskedelmi létesítményekben történő raktározásról. Teljeskörű megoldásainkkal minden igényt ki tudunk elégíteni. 3. VAGYONVÉDELEM Meggyőződésünk, hogy akár új fejlesztésről vagy egy már meglévő létesítmény felújításáról van szó, nálunk könnyen felhasználható termékekre fog találni. Az Önök egyedi igényei és a mi kreativitásunk eredménye a folyamatos termékfejlesztés, amelyből mottónk is született: Legyen egyszerű a biztonságos tárolás.

28 CS A világot biztonságossá tesszük. A világon mindenhol az emberek, a tulajdon és a folyamatok veszélynek vannak kitéve, aggodalomra azonban semmi ok. A célunk mindig is a biztonságra törekedni. Jelen vagyunk az Ön munkahelyén, barátainak és családjaink a munkahelyén, valamint az Ön, barátai és családja otthonában is. Nem mindig lát bennünket vagy tud rólunk, azonban mi látatlanul is azon fáradozunk, hogy a világot biztonságosabbá tegyük, bármerre is járunk. További információért keresse fel honlapunkat: troax.com Troax CZ s.r.o., Kročehlavská 1008, Kladno, CZ , troax@troax.cz
