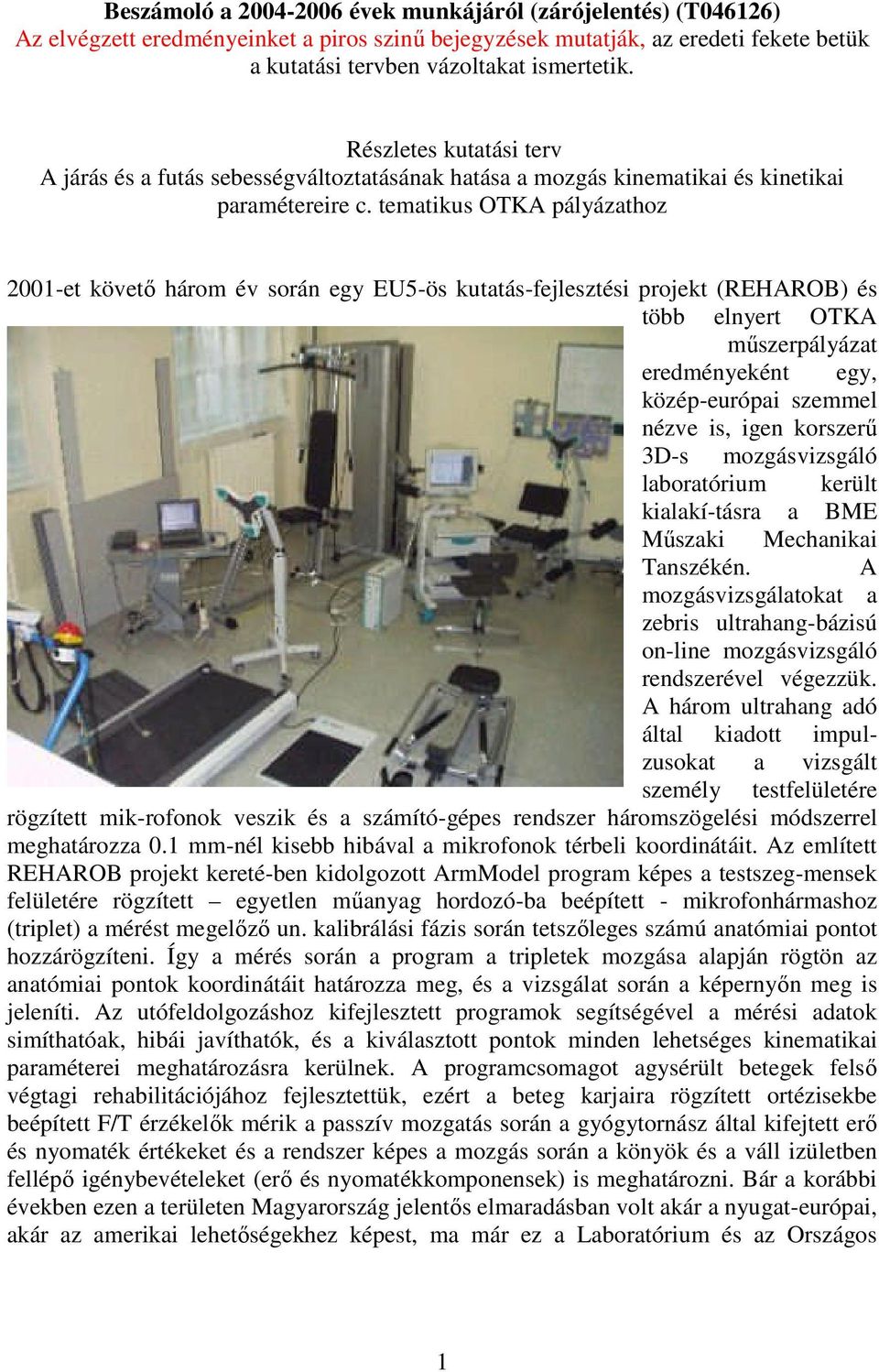

1 Beszámoló a évek munkájáról (zárójelentés) (T046126) Az elvégzett eredményeinket a piros szinű bejegyzések mutatják, az eredeti fekete betük a kutatási tervben vázoltakat ismertetik. Részletes kutatási terv A járás és a futás sebességváltoztatásának hatása a mozgás kinematikai és kinetikai paramétereire c. tematikus OTKA pályázathoz 2001-et követő három év során egy EU5-ös kutatás-fejlesztési projekt (REHAROB) és több elnyert OTKA műszerpályázat eredményeként egy, közép-európai szemmel nézve is, igen korszerű 3D-s mozgásvizsgáló laboratórium került kialakí-tásra a BME Műszaki Mechanikai Tanszékén. A mozgásvizsgálatokat a zebris ultrahang-bázisú on-line mozgásvizsgáló rendszerével végezzük. A három ultrahang adó által kiadott impulzusokat a vizsgált személy testfelületére rögzített mik-rofonok veszik és a számító-gépes rendszer háromszögelési módszerrel meghatározza 0.1 mm-nél kisebb hibával a mikrofonok térbeli koordinátáit. Az említett REHAROB projekt kereté-ben kidolgozott ArmModel program képes a testszeg-mensek felületére rögzített egyetlen műanyag hordozó-ba beépített - mikrofonhármashoz (triplet) a mérést megelőző un. kalibrálási fázis során tetszőleges számú anatómiai pontot hozzárögzíteni. Így a mérés során a program a tripletek mozgása alapján rögtön az anatómiai pontok koordinátáit határozza meg, és a vizsgálat során a képernyőn meg is jeleníti. Az utófeldolgozáshoz kifejlesztett programok segítségével a mérési adatok simíthatóak, hibái javíthatók, és a kiválasztott pontok minden lehetséges kinematikai paraméterei meghatározásra kerülnek. A programcsomagot agysérült betegek felső végtagi rehabilitációjához fejlesztettük, ezért a beteg karjaira rögzített ortézisekbe beépített F/T érzékelők mérik a passzív mozgatás során a gyógytornász által kifejtett erő és nyomaték értékeket és a rendszer képes a mozgás során a könyök és a váll izületben fellépő igénybevételeket (erő és nyomatékkomponensek) is meghatározni. Bár a korábbi években ezen a területen Magyarország jelentős elmaradásban volt akár a nyugat-európai, akár az amerikai lehetőségekhez képest, ma már ez a Laboratórium és az Országos 1

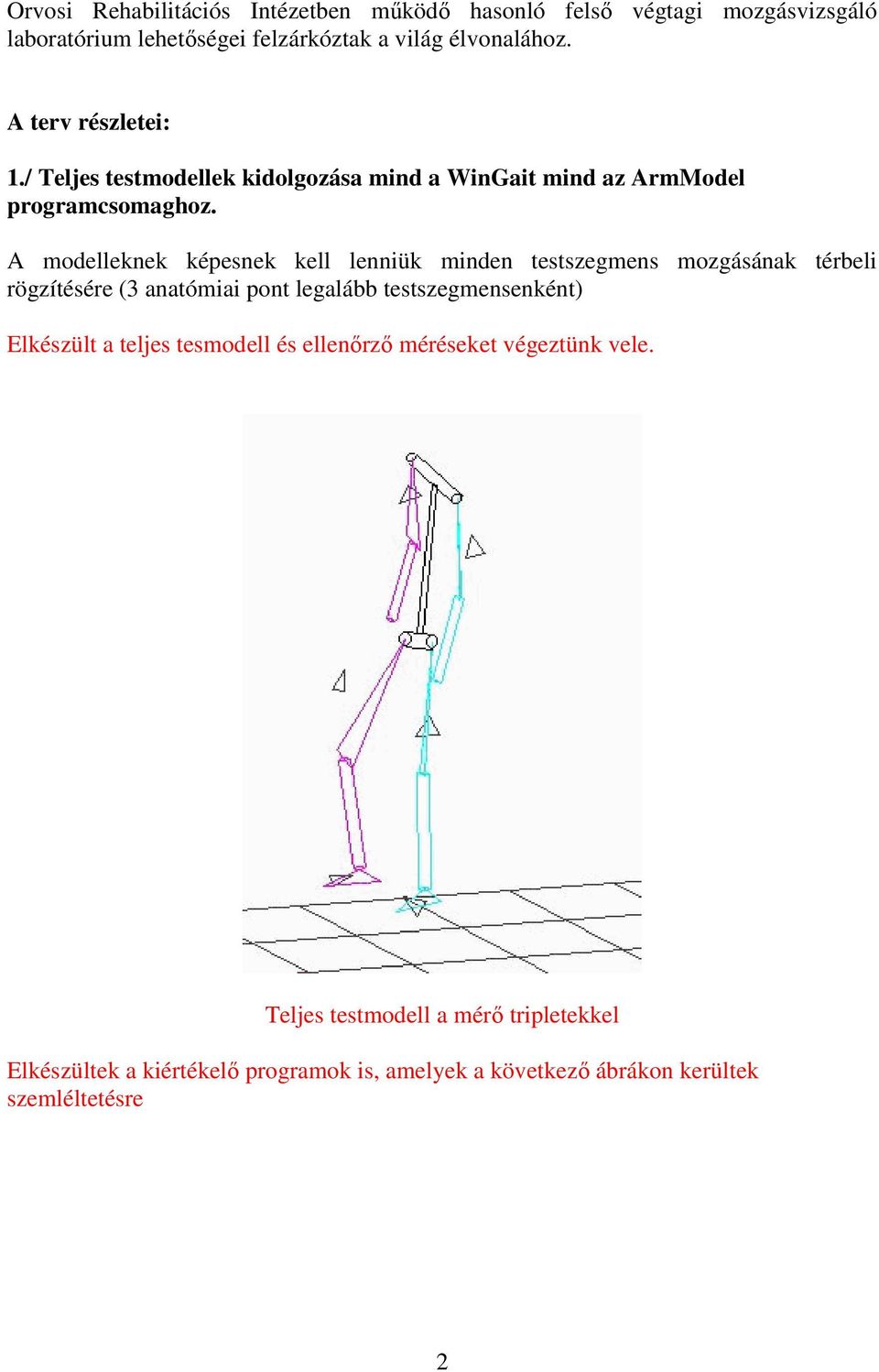

2 Orvosi Rehabilitációs Intézetben működő hasonló felső végtagi mozgásvizsgáló laboratórium lehetőségei felzárkóztak a világ élvonalához. A terv részletei: 1./ Teljes testmodellek kidolgozása mind a WinGait mind az ArmModel programcsomaghoz. A modelleknek képesnek kell lenniük minden testszegmens mozgásának térbeli rögzítésére (3 anatómiai pont legalább testszegmensenként) Elkészült a teljes tesmodell és ellenőrző méréseket végeztünk vele. Teljes testmodell a mérő tripletekkel Elkészültek a kiértékelő programok is, amelyek a következő ábrákon kerültek szemléltetésre 2

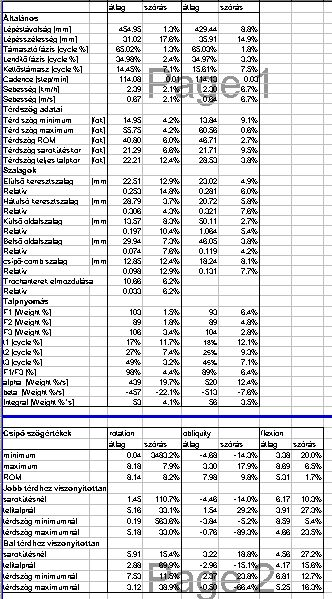

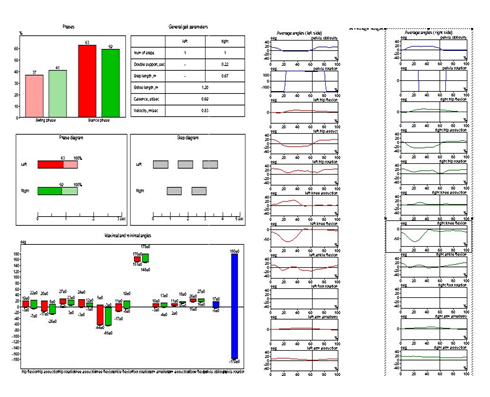

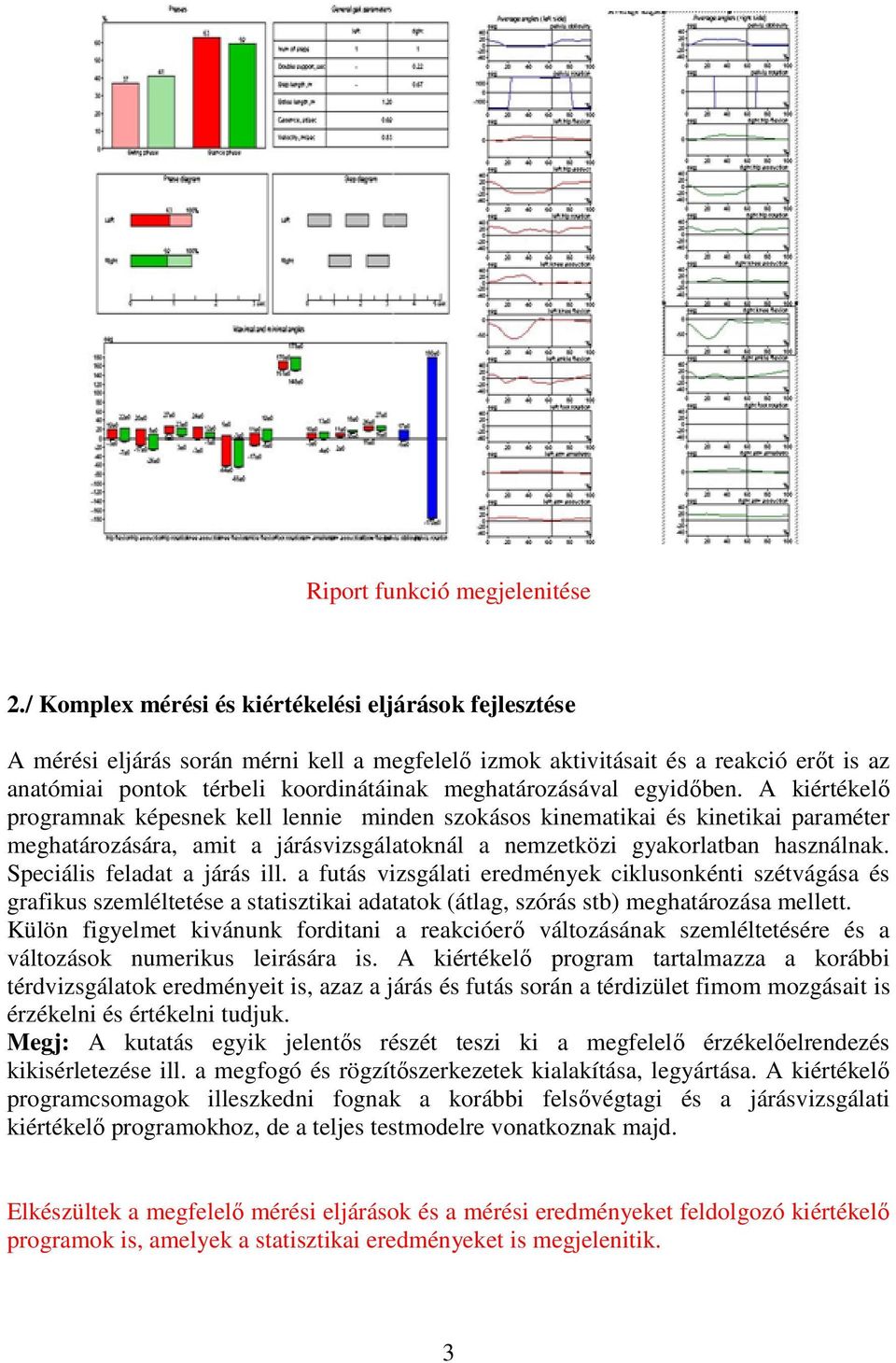

3 Riport funkció megjelenitése 2./ Komplex mérési és kiértékelési eljárások fejlesztése A mérési eljárás során mérni kell a megfelelő izmok aktivitásait és a reakció erőt is az anatómiai pontok térbeli koordinátáinak meghatározásával egyidőben. A kiértékelő programnak képesnek kell lennie minden szokásos kinematikai és kinetikai paraméter meghatározására, amit a járásvizsgálatoknál a nemzetközi gyakorlatban használnak. Speciális feladat a járás ill. a futás vizsgálati eredmények ciklusonkénti szétvágása és grafikus szemléltetése a statisztikai adatatok (átlag, szórás stb) meghatározása mellett. Külön figyelmet kivánunk forditani a reakcióerő változásának szemléltetésére és a változások numerikus leirására is. A kiértékelő program tartalmazza a korábbi térdvizsgálatok eredményeit is, azaz a járás és futás során a térdizület fimom mozgásait is érzékelni és értékelni tudjuk. Megj: A kutatás egyik jelentős részét teszi ki a megfelelő érzékelőelrendezés kikisérletezése ill. a megfogó és rögzítőszerkezetek kialakítása, legyártása. A kiértékelő programcsomagok illeszkedni fognak a korábbi felsővégtagi és a járásvizsgálati kiértékelő programokhoz, de a teljes testmodelre vonatkoznak majd. Elkészültek a megfelelő mérési eljárások és a mérési eredményeket feldolgozó kiértékelő programok is, amelyek a statisztikai eredményeket is megjelenitik. 3

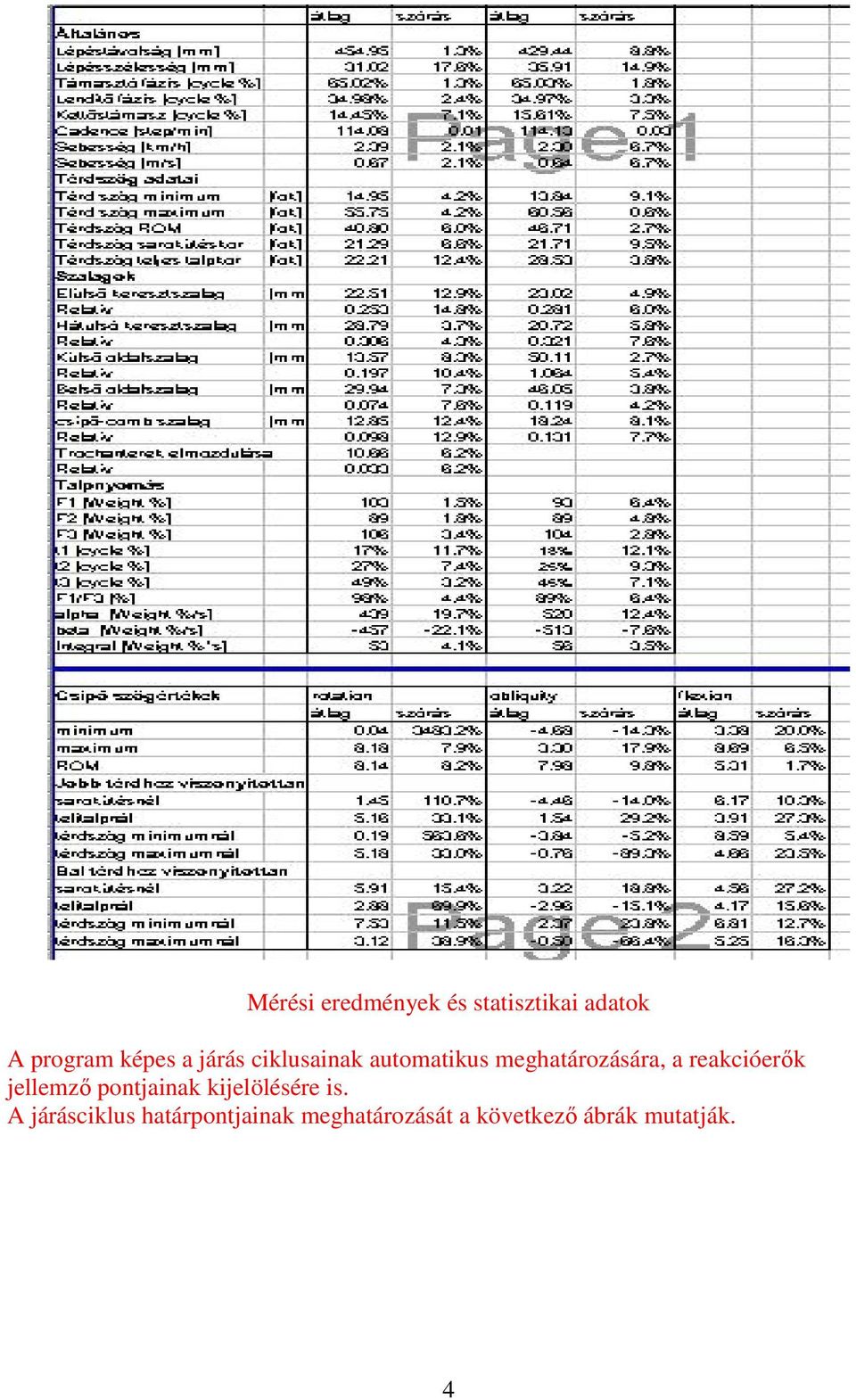

4 Mérési eredmények és statisztikai adatok A program képes a járás ciklusainak automatikus meghatározására, a reakcióerők jellemző pontjainak kijelölésére is. A járásciklus határpontjainak meghatározását a következő ábrák mutatják. 4

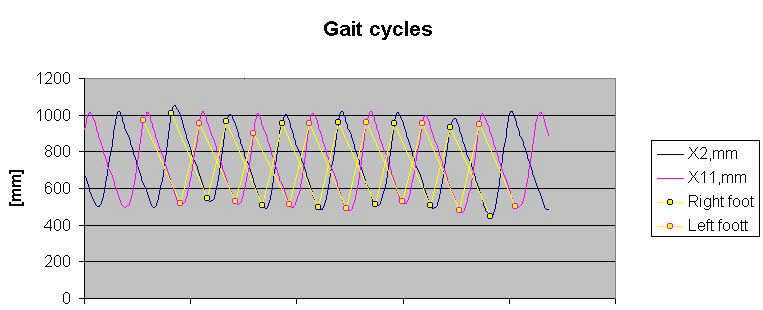

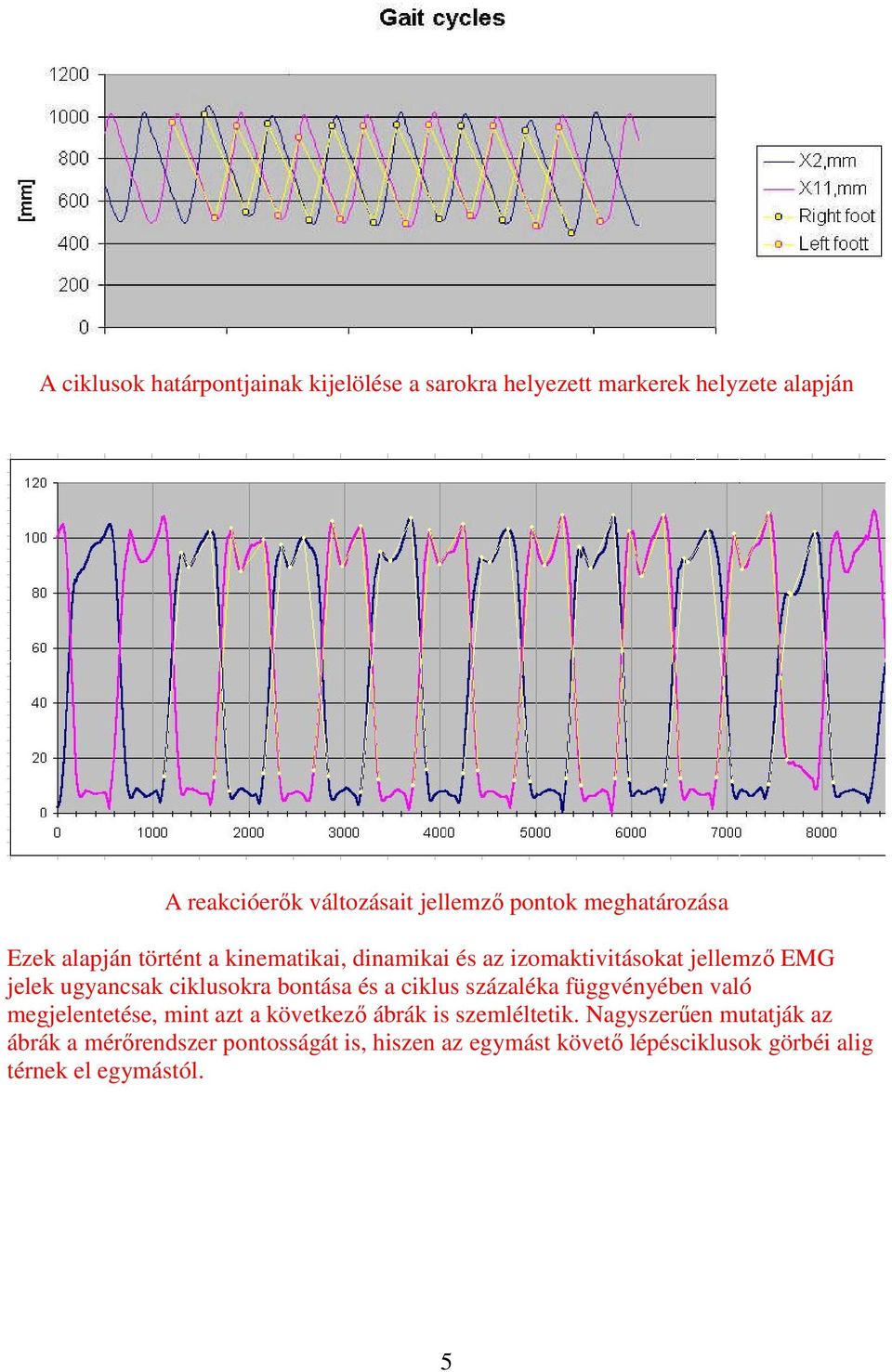

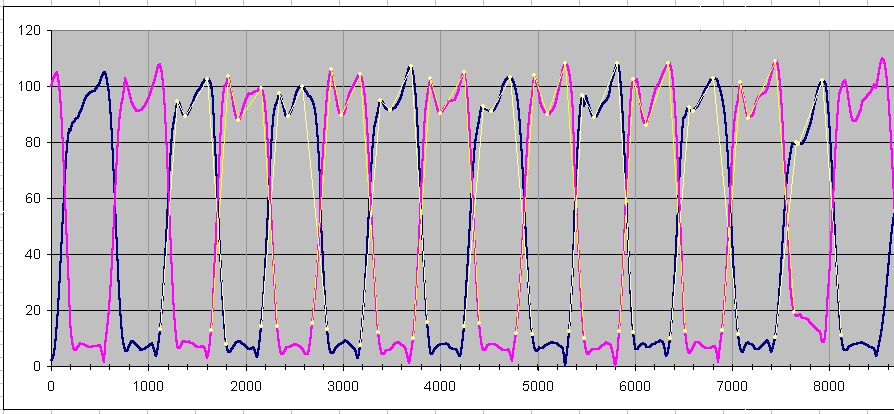

5 A ciklusok határpontjainak kijelölése a sarokra helyezett markerek helyzete alapján A reakcióerők változásait jellemző pontok meghatározása Ezek alapján történt a kinematikai, dinamikai és az izomaktivitásokat jellemző EMG jelek ugyancsak ciklusokra bontása és a ciklus százaléka függvényében való megjelentetése, mint azt a következő ábrák is szemléltetik. Nagyszerűen mutatják az ábrák a mérőrendszer pontosságát is, hiszen az egymást követő lépésciklusok görbéi alig térnek el egymástól. 5

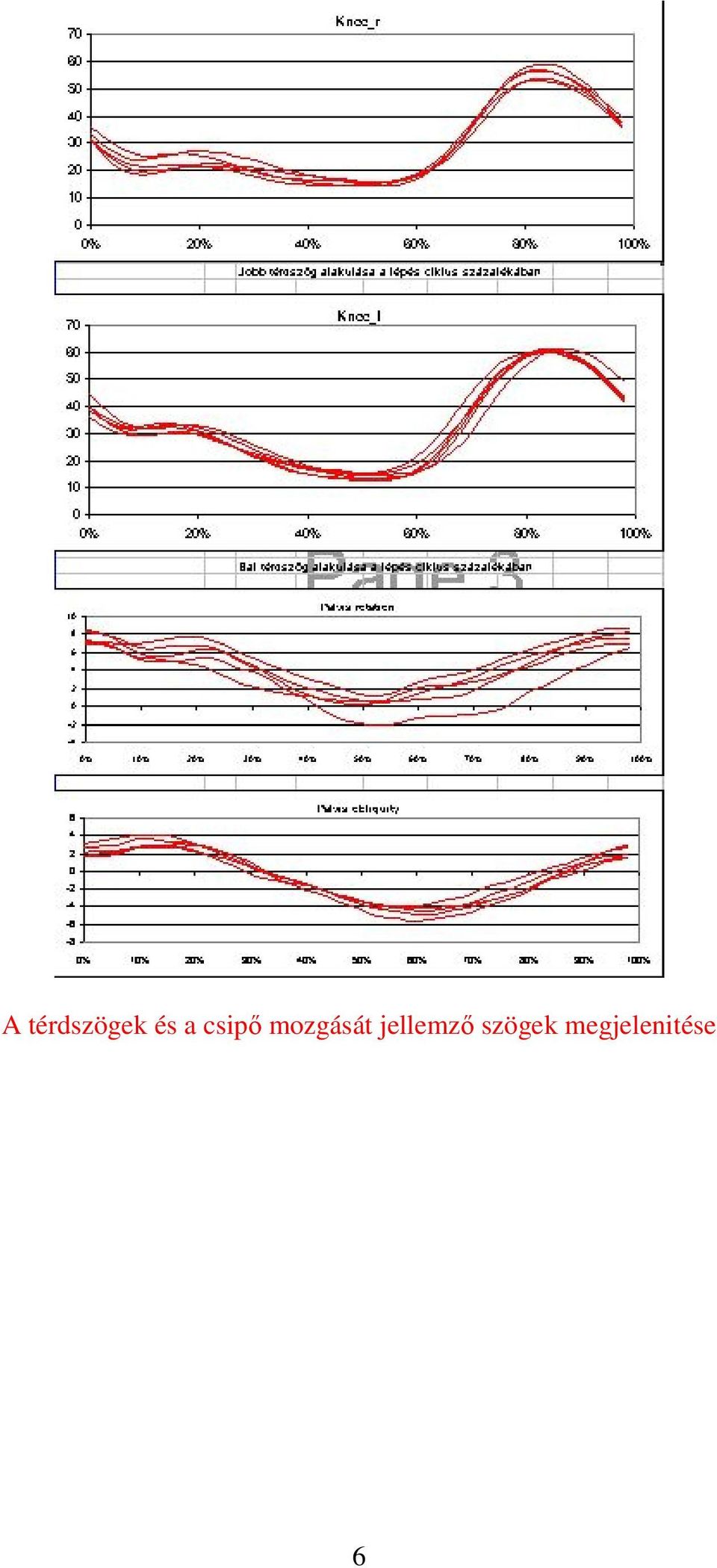

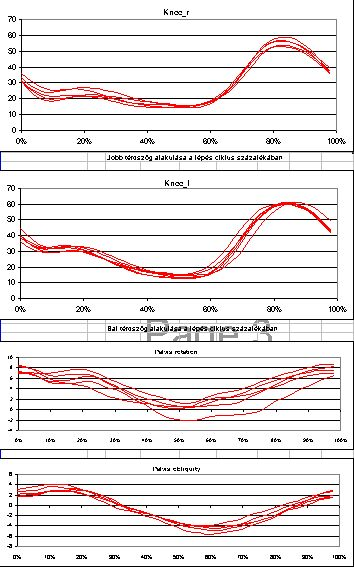

6 A térdszögek és a csipő mozgását jellemző szögek megjelenitése 6

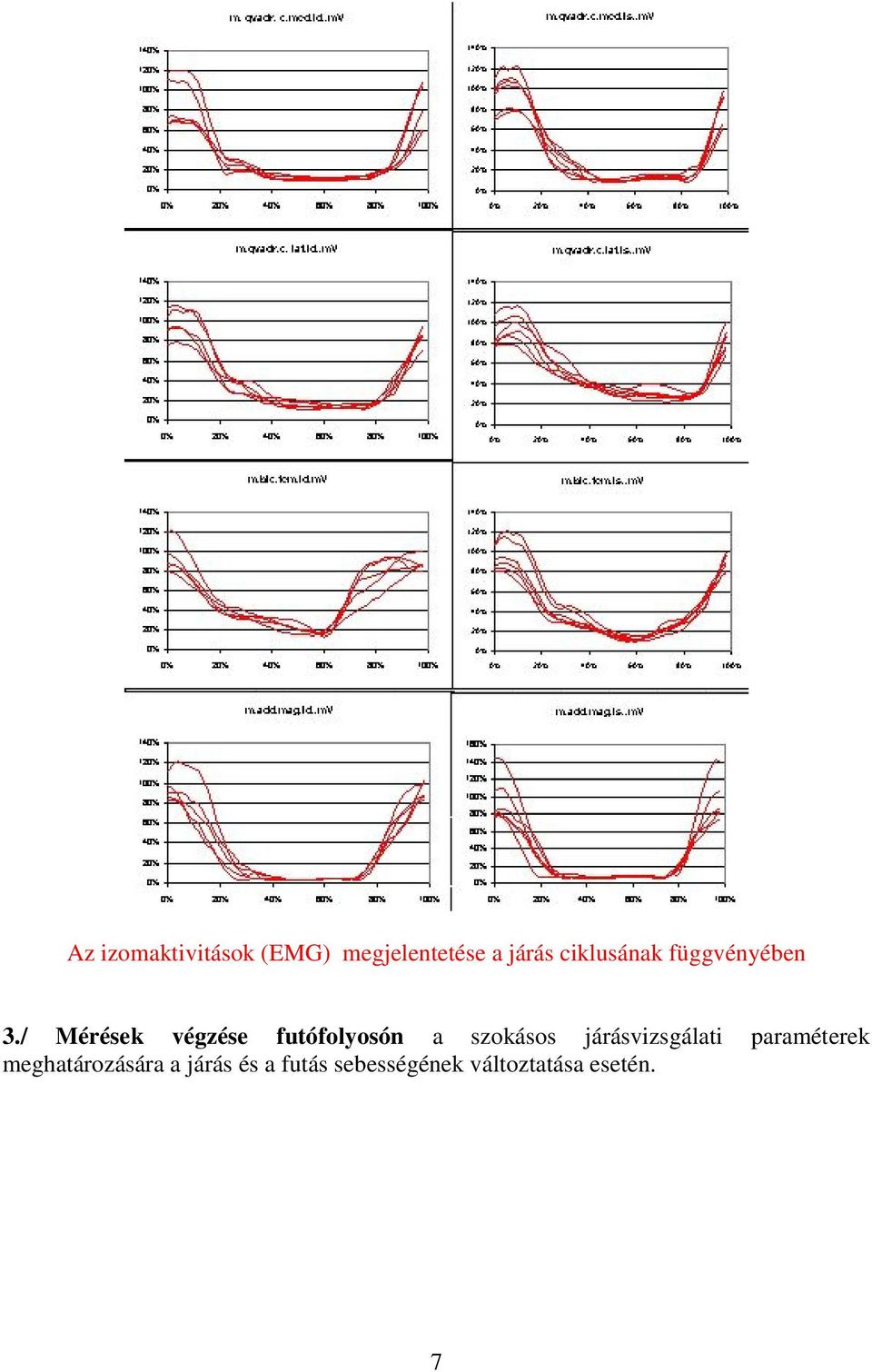

7 Az izomaktivitások (EMG) megjelentetése a járás ciklusának függvényében 3./ Mérések végzése futófolyosón a szokásos járásvizsgálati paraméterek meghatározására a járás és a futás sebességének változtatása esetén. 7

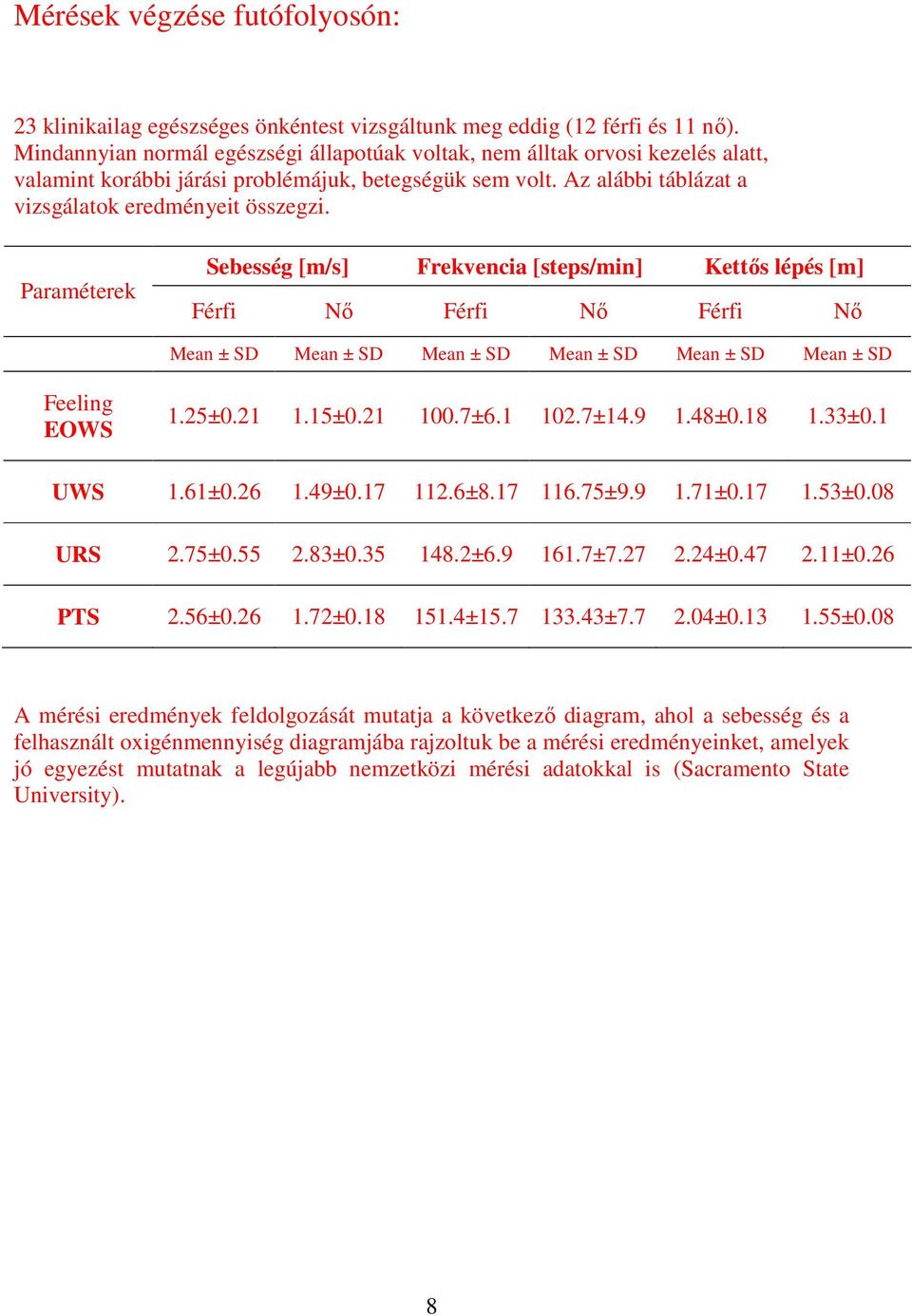

8 Mérések végzése futófolyosón: 23 klinikailag egészséges önkéntest vizsgáltunk meg eddig (12 férfi és 11 nő). Mindannyian normál egészségi állapotúak voltak, nem álltak orvosi kezelés alatt, valamint korábbi járási problémájuk, betegségük sem volt. Az alábbi táblázat a vizsgálatok eredményeit összegzi. Paraméterek Sebesség [m/s] Frekvencia [steps/min] Kettős lépés [m] Férfi Nő Férfi Nő Férfi Nő Mean ± SD Mean ± SD Mean ± SD Mean ± SD Mean ± SD Mean ± SD Feeling EOWS 1.25± ± ± ± ± ±0.1 UWS 1.61± ± ± ± ± ±0.08 URS 2.75± ± ± ± ± ±0.26 PTS 2.56± ± ± ± ± ±0.08 A mérési eredmények feldolgozását mutatja a következő diagram, ahol a sebesség és a felhasznált oxigénmennyiség diagramjába rajzoltuk be a mérési eredményeinket, amelyek jó egyezést mutatnak a legújabb nemzetközi mérési adatokkal is (Sacramento State University). 8

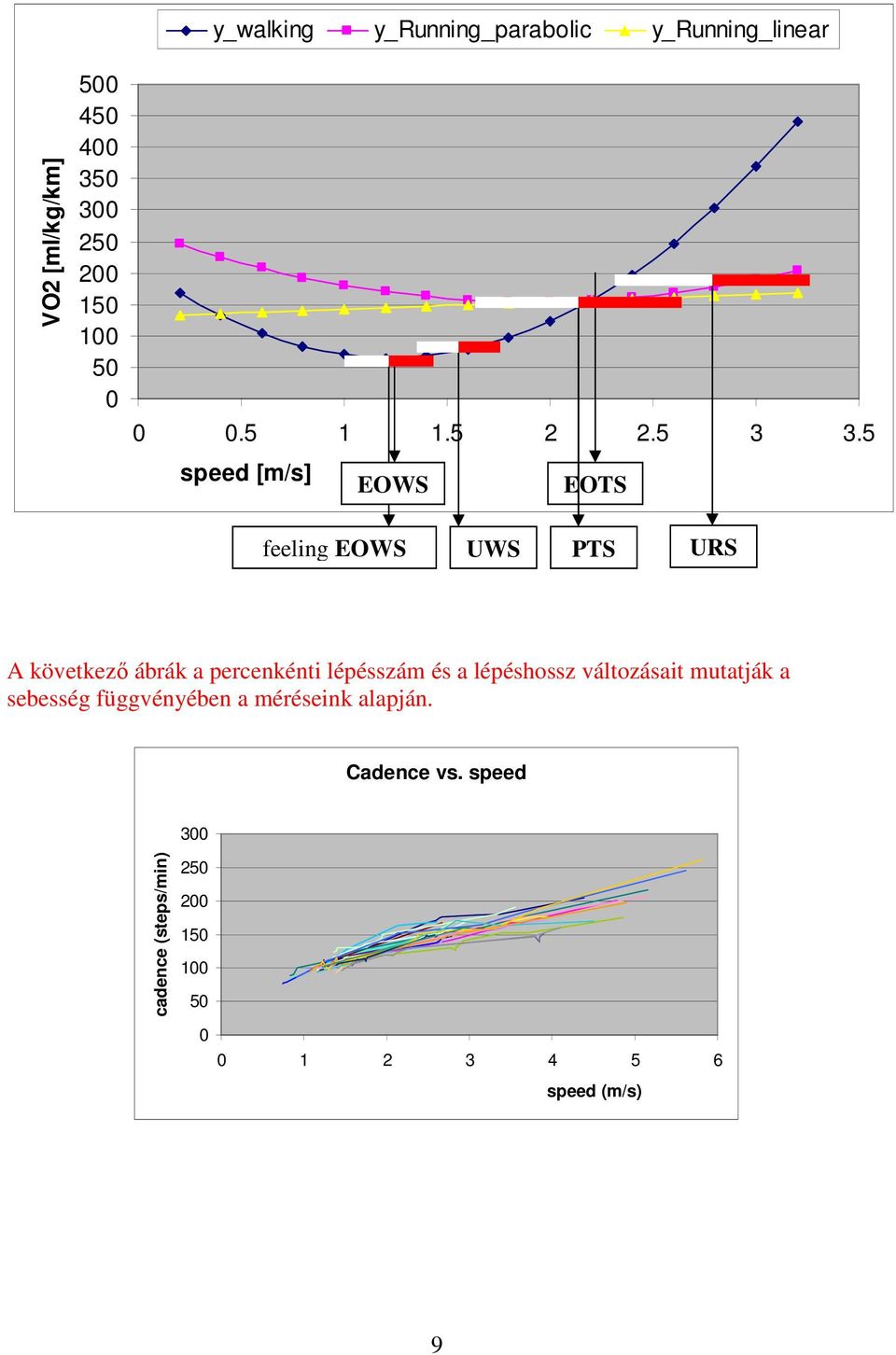

9 y_walking y_running_parabolic y_running_linear VO2 [ml/kg/km] speed [m/s] EOWS EOTS feeling EOWS UWS PTS URS A következő ábrák a percenkénti lépésszám és a lépéshossz változásait mutatják a sebesség függvényében a méréseink alapján. Cadence vs. speed 300 cadence (steps/min) speed (m/s) 9

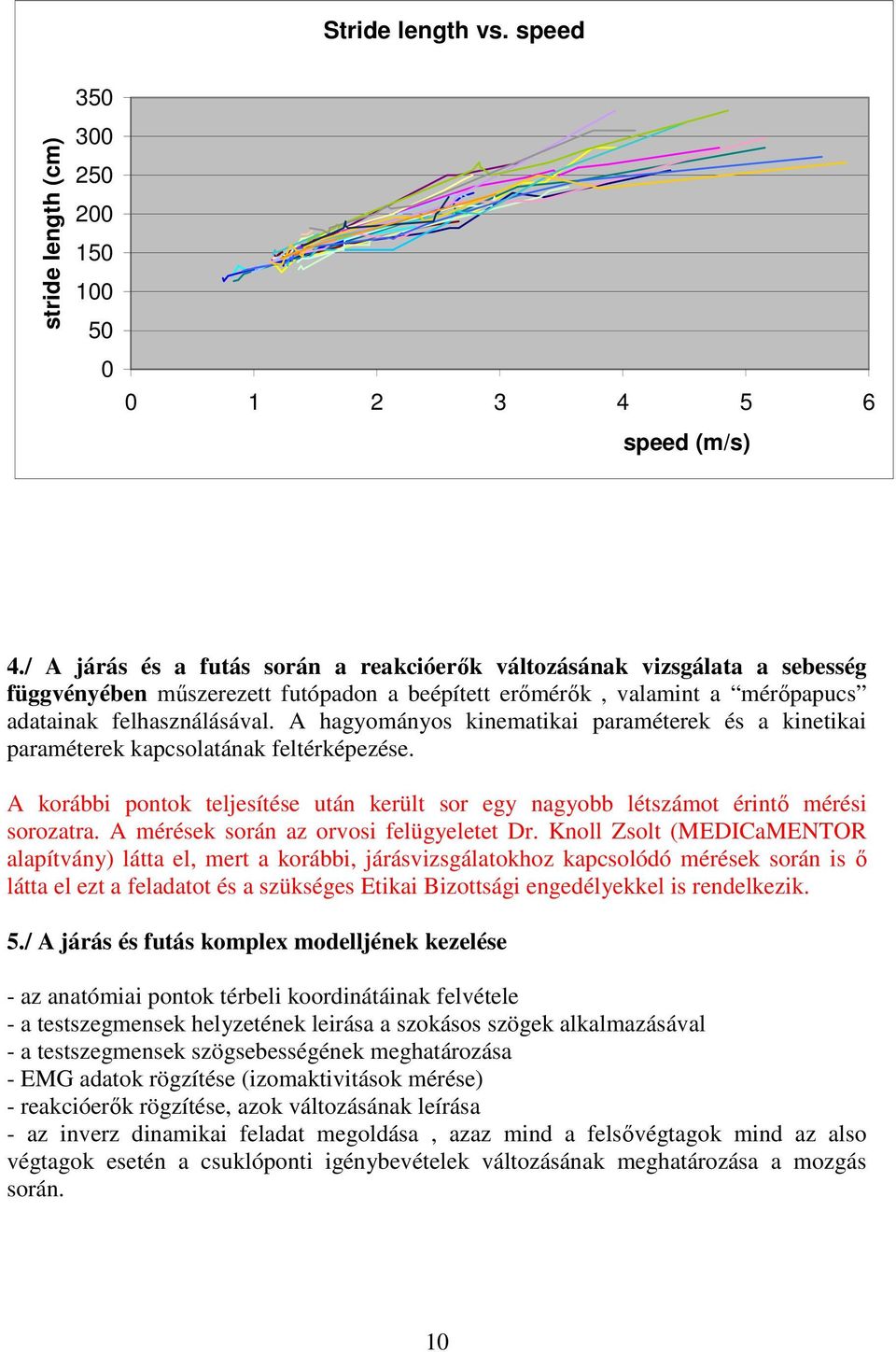

10 Stride length vs. speed stride length (cm) speed (m/s) 4./ A járás és a futás során a reakcióerők változásának vizsgálata a sebesség függvényében műszerezett futópadon a beépített erőmérők, valamint a mérőpapucs adatainak felhasználásával. A hagyományos kinematikai paraméterek és a kinetikai paraméterek kapcsolatának feltérképezése. A korábbi pontok teljesítése után került sor egy nagyobb létszámot érintő mérési sorozatra. A mérések során az orvosi felügyeletet Dr. Knoll Zsolt (MEDICaMENTOR alapítvány) látta el, mert a korábbi, járásvizsgálatokhoz kapcsolódó mérések során is ő látta el ezt a feladatot és a szükséges Etikai Bizottsági engedélyekkel is rendelkezik. 5./ A járás és futás komplex modelljének kezelése - az anatómiai pontok térbeli koordinátáinak felvétele - a testszegmensek helyzetének leirása a szokásos szögek alkalmazásával - a testszegmensek szögsebességének meghatározása - EMG adatok rögzítése (izomaktivitások mérése) - reakcióerők rögzítése, azok változásának leírása - az inverz dinamikai feladat megoldása, azaz mind a felsővégtagok mind az also végtagok esetén a csuklóponti igénybevételek változásának meghatározása a mozgás során. 10

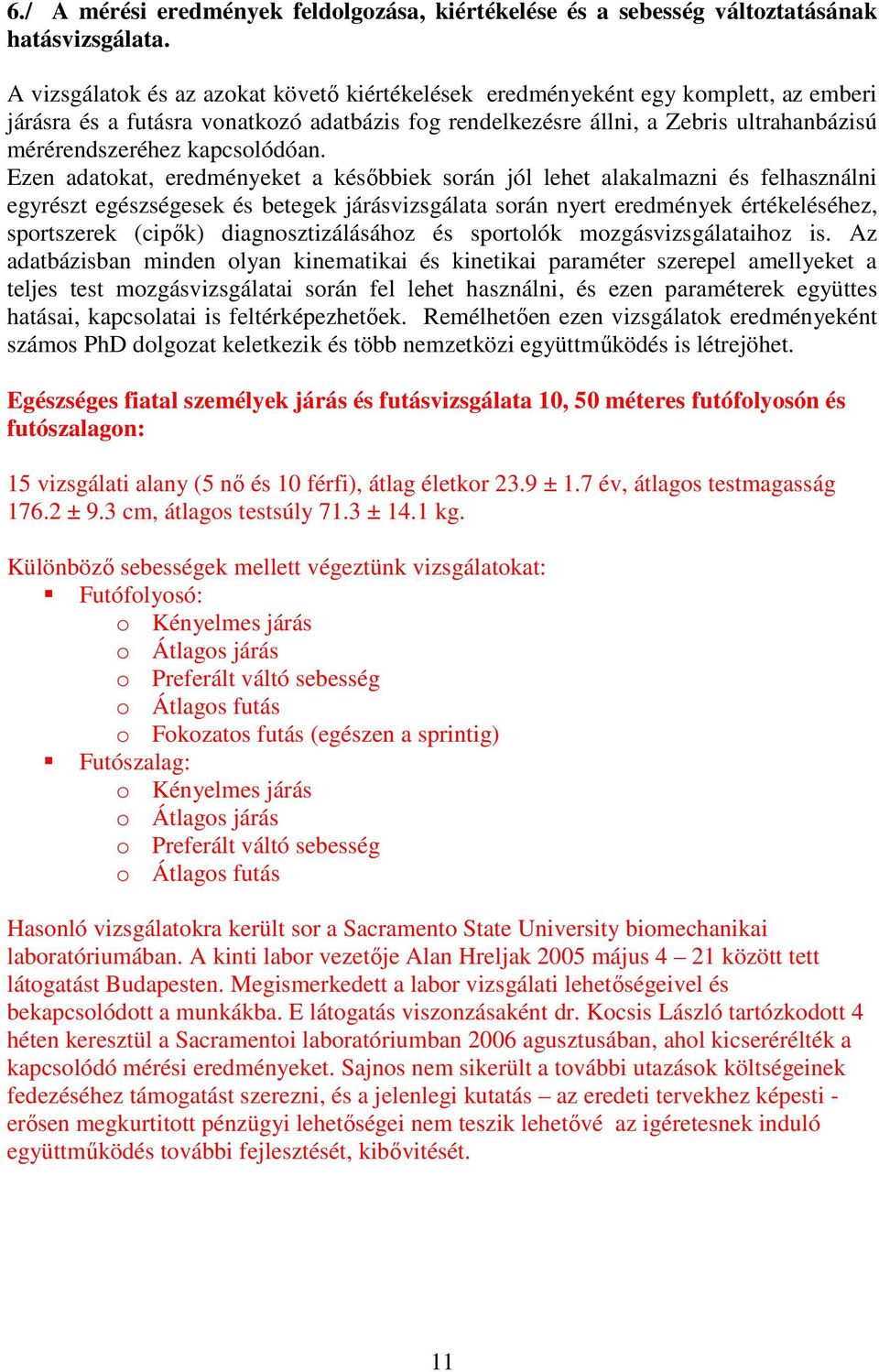

11 6./ A mérési eredmények feldolgozása, kiértékelése és a sebesség változtatásának hatásvizsgálata. A vizsgálatok és az azokat követő kiértékelések eredményeként egy komplett, az emberi járásra és a futásra vonatkozó adatbázis fog rendelkezésre állni, a Zebris ultrahanbázisú mérérendszeréhez kapcsolódóan. Ezen adatokat, eredményeket a későbbiek során jól lehet alakalmazni és felhasználni egyrészt egészségesek és betegek járásvizsgálata során nyert eredmények értékeléséhez, sportszerek (cipők) diagnosztizálásához és sportolók mozgásvizsgálataihoz is. Az adatbázisban minden olyan kinematikai és kinetikai paraméter szerepel amellyeket a teljes test mozgásvizsgálatai során fel lehet használni, és ezen paraméterek együttes hatásai, kapcsolatai is feltérképezhetőek. Remélhetően ezen vizsgálatok eredményeként számos PhD dolgozat keletkezik és több nemzetközi együttműködés is létrejöhet. Egészséges fiatal személyek járás és futásvizsgálata 10, 50 méteres futófolyosón és futószalagon: 15 vizsgálati alany (5 nő és 10 férfi), átlag életkor 23.9 ± 1.7 év, átlagos testmagasság ± 9.3 cm, átlagos testsúly 71.3 ± 14.1 kg. Különböző sebességek mellett végeztünk vizsgálatokat: Futófolyosó: o Kényelmes járás o Átlagos járás o Preferált váltó sebesség o Átlagos futás o Fokozatos futás (egészen a sprintig) Futószalag: o Kényelmes járás o Átlagos járás o Preferált váltó sebesség o Átlagos futás Hasonló vizsgálatokra került sor a Sacramento State University biomechanikai laboratóriumában. A kinti labor vezetője Alan Hreljak 2005 május 4 21 között tett látogatást Budapesten. Megismerkedett a labor vizsgálati lehetőségeivel és bekapcsolódott a munkákba. E látogatás viszonzásaként dr. Kocsis László tartózkodott 4 héten keresztül a Sacramentoi laboratóriumban 2006 agusztusában, ahol kicserérélték a kapcsolódó mérési eredményeket. Sajnos nem sikerült a további utazások költségeinek fedezéséhez támogatást szerezni, és a jelenlegi kutatás az eredeti tervekhez képesti - erősen megkurtitott pénzügyi lehetőségei nem teszik lehetővé az igéretesnek induló együttműködés további fejlesztését, kibővitését. 11

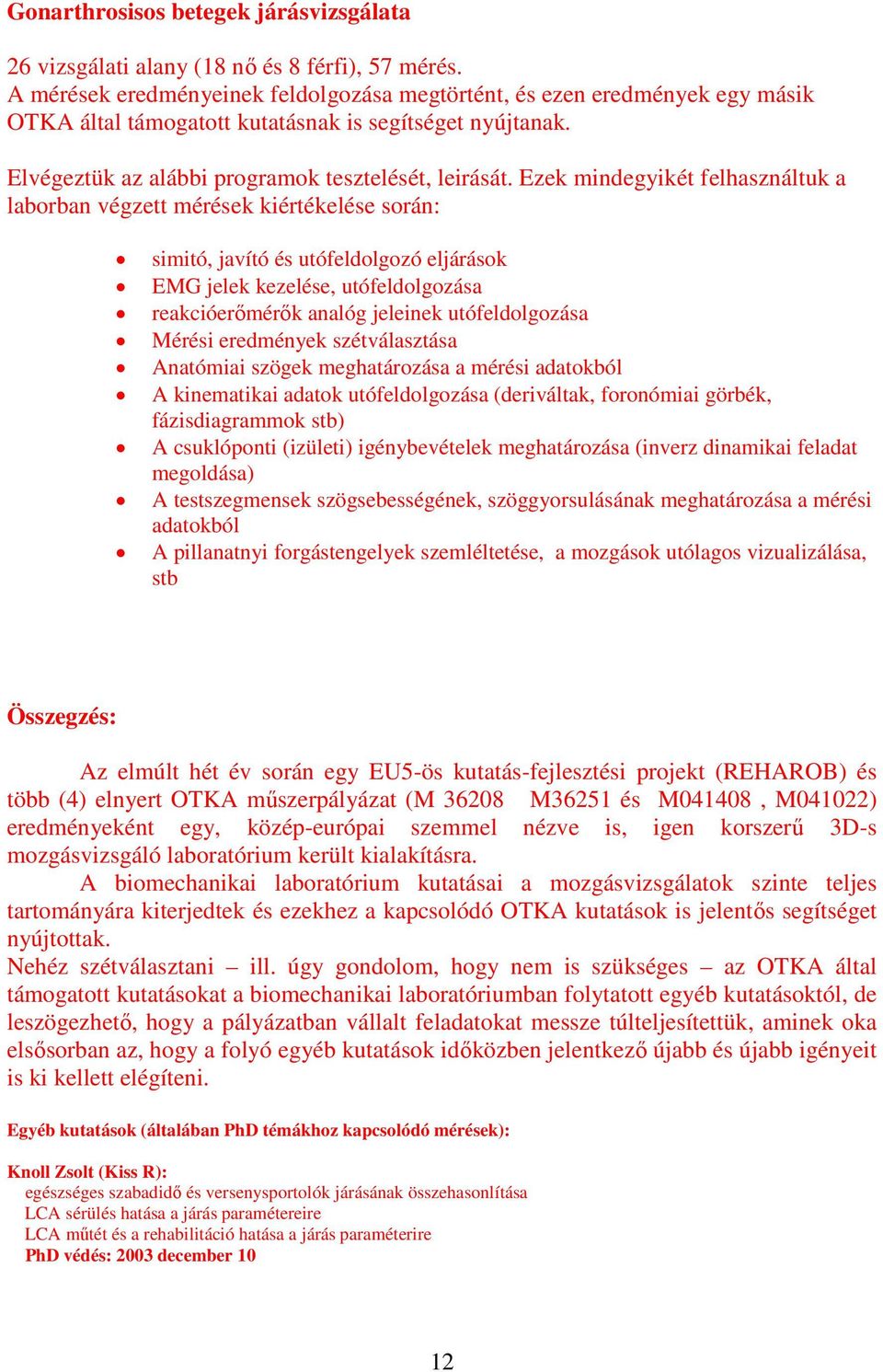

12 Gonarthrosisos betegek járásvizsgálata 26 vizsgálati alany (18 nő és 8 férfi), 57 mérés. A mérések eredményeinek feldolgozása megtörtént, és ezen eredmények egy másik OTKA által támogatott kutatásnak is segítséget nyújtanak. Elvégeztük az alábbi programok tesztelését, leirását. Ezek mindegyikét felhasználtuk a laborban végzett mérések kiértékelése során: simitó, javító és utófeldolgozó eljárások EMG jelek kezelése, utófeldolgozása reakcióerőmérők analóg jeleinek utófeldolgozása Mérési eredmények szétválasztása Anatómiai szögek meghatározása a mérési adatokból A kinematikai adatok utófeldolgozása (deriváltak, foronómiai görbék, fázisdiagrammok stb) A csuklóponti (izületi) igénybevételek meghatározása (inverz dinamikai feladat megoldása) A testszegmensek szögsebességének, szöggyorsulásának meghatározása a mérési adatokból A pillanatnyi forgástengelyek szemléltetése, a mozgások utólagos vizualizálása, stb Összegzés: Az elmúlt hét év során egy EU5-ös kutatás-fejlesztési projekt (REHAROB) és több (4) elnyert OTKA műszerpályázat (M M36251 és M041408, M041022) eredményeként egy, közép-európai szemmel nézve is, igen korszerű 3D-s mozgásvizsgáló laboratórium került kialakításra. A biomechanikai laboratórium kutatásai a mozgásvizsgálatok szinte teljes tartományára kiterjedtek és ezekhez a kapcsolódó OTKA kutatások is jelentős segítséget nyújtottak. Nehéz szétválasztani ill. úgy gondolom, hogy nem is szükséges az OTKA által támogatott kutatásokat a biomechanikai laboratóriumban folytatott egyéb kutatásoktól, de leszögezhető, hogy a pályázatban vállalt feladatokat messze túlteljesítettük, aminek oka elsősorban az, hogy a folyó egyéb kutatások időközben jelentkező újabb és újabb igényeit is ki kellett elégíteni. Egyéb kutatások (általában PhD témákhoz kapcsolódó mérések): Knoll Zsolt (Kiss R): egészséges szabadidő és versenysportolók járásának összehasonlítása LCA sérülés hatása a járás paramétereire LCA műtét és a rehabilitáció hatása a járás paraméterire PhD védés: 2003 december 10 12

13 Ormos Gábor (Kiss R, Kocsis L.) nyakizmok működése nyaki szakasz mobilitása Magyar Mátyás (Kiss R, Kocsis L.) terheléses bicikli vizsgálat sportolás hatása a tanult mozgások izom működésére (futás és bicikli-tenisz, foci, öttusa, triatlon, vivas, kerékpár, atléták) Horváth Mónika és Tihanyi Tekla (Tihanyi József-Kiss R, Kocsis L) hemipleg betegek talpnyomás eloszlása, stabilitása, járása (Win Gait-tel) Illyés Árpád (Vízkelety - Kiss) életkor hatása a járásra csipőkopás hatása a járásra csipőprotézis típusa és a rehabilitáció hatása a járásra váll mozgások (izom biztos, kinematika kérdéses) Bejek Zoltán, (Szendrői Kiss) térdprotézis Kecskés Klára (gyógytorna diplomamunka - Kiss) lovaglás hatása bénultaknál az adductor mozgására (3 csak EMG mérés) Zsidai Attila (Kocsis László) gerincvizsgálatok, rehabilitáció nyomonkövetése a budai Gyermekkórházzal (dr. Viola Sándor közreműködésével) Paróczai Róbert (Kocsis László) a járási sebesség hatása a járásvizsgálati paraméterekre Keresztényi Zoltán (Laczkó József) Izületi hajlásszögváltozások vizsgálata Tóth Zoltán (Országos Mentőszolgálat) újraélesztési eljárások műszeres vizsgálata Mindezekben a vizsgálatokban az OTKA pályázatokhoz kapcsolódóan továbbfejlesztett mérési eljárásokat és kiértékelő, feldolgozó programokat használtuk. Az elvégzett mérések száma meghaladja az ötezret és a megszerzett tudásra alapozva a szolnoki MÁV Kórházban egy GVOP projekt keretében kialakitottuk Európa jelenleg legmodernebb mozgásvizsgáló laboratóriumát. Ezzel egy igen sikeres és nemzetközileg is elismert kutatássorozatot zártunk le, fejeztük be az alapkutatásokat úgy, hogy ezek eredményei már a klinikai gyakorlatban alkalmazható mérési, diagnosztizálási és rehabilitációs eljárásokat valósítottak meg, amelyeket ma már Magyarországon több helyen is alkalmaznak. 13

14 Publikációk: Kocsis L., Kiss R.M., Kocsis L., Knoll Zs.: Biomechanical models and measuring techniques for ultrasound-based measuring system during gait. Periodica Politechnica Ser. Mech. Eng. 48 pp Kocsis L., Kiss R.M., Kocsis M.: Application of biomechanics in military sciences. Academic and Applied Research in Military Science (Miklós Zrinyi National Defence University) 3. (4) pp Zsidai A., Kocsis L.: Development trends and results in spinal tests Politechnica, Mechanical Engineering, Vol. (1), (2004) pp. Periodica Knoll Zs., Kiss R.M., Kocsis L.: Gait adaptation in ACL deficient patients before and after anterior cruciate ligament reconstruction surgery Journal of Electromyography and Kinesiology 14 pp (IF=1.43) Kiss, R. M., Kocsis, L., Knoll, Zs.: Joint kinematics and spatial temporal parameters of gait measured by an ultrasound-based system, Medical Engineering and Physics (IF=0.604) 26 (2004) pp Paróczai, R., Kocsis, L.: Analysis of human gait and running parameters Applied Mechanics 2004, 2004 március 22-25, Kočovce. Knoll, Zs., Kiss, R. M., Kocsis, L.,.: Kinematics and muscle activity of professional fensers, Proceedings of Fourth Conference on Mechanical Engineering, Budapest, (2004) pp Jurák, M., Kocsis, L.: Algorithms for the automatic calculation of the gait reaction force parameters measured on instrumented treadmill, Proceedings of Fourth Conference on Mechanical Engineering, Budapest, (2004) pp Knoll, Zs., Kiss, R. M., Kocsis, L.: New monitoring method for rehabilitation following ACL Reconstruction, ESSKA 2004 pp. Kocsis, L..: Application of modern motion analysis methods on the field of the Hungarian sport sciences Proceedings of the First Hungarian Conference on Biomechanics, Budapest 2004, június pp Illyés A., Kiss R.M.: Kinematic analysis of patient with coxarthrosis. MEDICON and HEALTH Telematics X. Mediterranean Conference on Medical and Biological Engineering. 31 July- 5 August Naples-Ischia, Italy 4p. (Megjelent CD n) (ISBN

15 Illyés Á., Kiss R.M.: The influence of osteoarthritis of the hip joint on kinematic, kinetic and EMG gait pattern. 8th International Conference Orthopaedics, Biomechanics, Sports rehabilitation November Abstract book, pp Kiss R.M., Bejek Z., Illyés Á.: Gait analysis of elderly people. Biomechanics of Man Congress of the Czech Society of Biomechanics. Hotel Horizont. November p (Megjelent CD n) Illyés,Á., Bejek Z..: Gait adaptation in the elderly First Hungarian Conference on Biomechanics (Research Centre for Biomechanics, BUTE) June Budapest pp Illyés, Á., Kiss R.: The gait pattern of patients with coxarthrosis. First Hungarian Conference on Biomechanics (Research Centre for Biomechanics, BUTE) June Budapest pp llyés Á., Kiss R.M.: Kinematic and EMG analysis in patients with osteoarthritis of the hip joint. Gait and Posture 20S pp.s (IF=1.585) Paróczai Róbert: Analysis of human gait and running parameters on treadmill and running corridor. I. Magyar Biomechanikai Konferencia, Június 11-12, Budapest Zsidai Attila, Dr. Kocsis László: Gyermekkori gerincdeformitások diagnosztizálását segítő adatfeldolgozó és kiértékelő program ultrahangbázisú gerincvizsgálatokhoz Orvos- és Kórháztechnika, XLIII. (2): Dr. Illyés Árpád, Dr. Bejek Zoltán, Dr. Knoll Zsolt, Paróczai Róbert, Dr. Kocsis László, Dr. Kiss Rita: Gait analysis of patients with osteoarthritis of the hip joint Journal of Computational and Applied Mechanics; (2005) ISSN Róbert Paróczai, László Kocsis: Analysis of human walking and running parameters as a function of speed Technology and Health Care (2005) Zsidai Attila, Kocsis László: Ultrahang-alapú gerincdiagnosztikai rendszer klinikai alkalmazási lehetőségei BUDAMED 05 Konferencia Orvosbiológiai és Klinikai Mérnököknek (44-49.) Budapest, október 13. ISBN Zsidai Attila, Kocsis László: Ultrahang-alapú gerincdiagnosztikai rendszer klinikai alkalmazási lehetőségei BUDAMED 05 Konferencia Orvosbiológiai és Klinikai Mérnököknek (44-49.) Budapest, október 13. ISBN
