HU - magyar. Szerelési- és kezelési utasítás. Kondenzleeresztő BEKOMAT 31 (BM31)

Átírás

1 HU - magyar Szerelési- és kezelési utasítás Kondenzleeresztő BEKOMAT 31 (BM31)

2 Tisztelt ügyfelünk! Köszönjük, hogy a BEKOMAT 31 kondenzátumleeresztő megvásárlása mellett döntött. Kérjük, hogy figyelmesen olvassa el a BEKOMAT 31 készülék jelen szerelési- és üzemeltetési utasítását és tartsa be az utasításainkat. Csak az itt leírt előírások és utasítások pontos betartása esetén biztosított a BEKOMAT 31 készülék hibátlan működése, és ezzel a megfelelő kondenzátumleeresztés is. 2 BEKOMAT 31

3 1 Piktogramok és szimbólumok Biztonsági utasítások Rendeltetésszerű alkalmazás A felhasználási terület korlátozása Műszaki adatok Méretrajz Klímazóna és teljesítményadatok Működés Telepítés Villamos telepítés Ellenőrzés és karbantartás Hibakeresés és hibaelhárítás Alkatrészek és komponensek Javasolt pótalkatrészek Tartozék Megfelelőségi nyilatkozat BEKOMAT 31 3

4 Pos: 2 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Pos: 3 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten s/w @ 1 Pos: 4 /Beko Technische Dokumentation/Piktogramme/Gefahr Warnung Vorsicht @ 1 Pos: 5 /Beko Technische Dokumentation/Piktogramme/G+W+ V Netzspannung @ 1 Pos: 7 /Beko Technische Dokumentation/Globale Texte/Allgemeiner Hinweis @ 1 Pos: 8 /Beko Technische Dokumentation/Sicherheit/Hinweis Anleitung @ 1 Pos: 9 /Beko Technische Dokumentation/Sicherheit/Gefahr @ 1 Pos: 10 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 11 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Piktogramok és szimbólumok Pos: 1 /Beko Technische Dokumentation/Überschriften/1/Piktogramme und Piktogramok és szimbólumok Vegye figyelembe a szerelési- és kezelési utasítást Vegye figyelembe a szerelési- és kezelési utasítást (a típustáblán) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) hálózati feszültségre és hálózati feszültség alatt álló alkatrészekre Pos: 6 /Beko Technische Biztonsági utasítások Kérjük, ellenőrizze hogy ez az utasítás a készülék típusnak is megfelel. Vegye figyelembe a jelen kezelési utasításban található valamennyi utasítást. Olyan alapvető információkat tartalmaz, amelyeket a telepítés, az üzemeltetés és a karbantartás során figyelembe kell venni. Ezért a szerelőnek, valamint az illetékes üzemeltetőnek / szakembernek feltétlenül el kell olvasnia ezt a kezelési utasítást a telepítés, üzembe helyezés és karbantartás előtt. A kezelési utasítás a BEKOMAT 31 alkalmazásának helyén mindig hozzáférhető kell, hogy legyen. A jelen üzemeltetési utasításon kívül szükség esetén a helyi, ill. nemzeti előírásokat is figyelembe kell venni. Győződjön meg róla, hogy a BEKOMAT 31 csak a megengedett és a típustáblán feltüntetett határértékeken belül üzemel. Ellenkező esetben személyi és anyagi természetű veszélyeztetés áll fenn és működési- és üzemzavarok léphetnek fel. Amennyiben a jelen telepítési- és üzemeltetési utasítással kapcsolatban bármilyen bizonytalanság vagy kérdés merül fel, kérjük vegye fel a kapcsolatot a BEKO TECHNOLOGIES GMBH-val. Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. 4 BEKOMAT 31

5 Pos: 12 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM 1 Pos: 13 /Beko Technische Dokumentation/Sicher heit/sicherheitshinweise, weitere BM ( nicht Ex, nicht @ 1 Pos: 14 /Beko Technische Dokumentation/Sicher heit/zusatz Sicherheitshinweise BM31/ Pos: 15 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 16 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen @ 1 r Pos: 18 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Bestimmung. Ver wend. BM @ 1 Rendeltetésszerű alkalmazás Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Csak feszültségmentes állapotban végezzen karbantartási munkákat. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. További biztonsági utasítások: A telepítés és az üzemeltetés során ugyancsak be kell tartani az érvényben lévő nemzeti rendelkezéseket és biztonsági előírásokat. Ne használja robbanásveszélyes környezetben a BEKOMAT 31 készüléket. A beömlés csavarzatainál kerülni kell a túlzott meghúzási erőket. Ez különösen érvényes a kúpos csavarzatokra. A BEKOMAT 31 készülék csak rákapcsolt feszültség esetén üzemképes. A teszt gombot ne használja tartós víztelenítésre. Csak eredeti pótalkatrészeket használjon. A kifogástalan működés csak így biztosított. Kiegészítő utasítások: A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. A szereléskor a beömlés csatlakozása csavarozási felületét (kny. 27) ellen kell tartani. A szervizegységet nem szabad szétszerelni. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Pos: 17 /Beko Technische Dokumentation/Überschriften/1/Bestimmungsgemäße Ver Rendeltetésszerű alkalmazás A BEKOMAT készülék egy elektronikus szintszabályozással rendelkező kondenzátumleeresztő sűrített levegős berendezésekhez. Az alkalmazás a megengedett üzemi paramétereken belül történik (lásd Műszaki adatok). A BEKOMAT készülék képes az üzemi nyomás alatt álló kondenzátumot szinte nyomásveszteség nélkül a berendezés részeiből leüríteni. A BEKOMAT 31 készüléknek a működéshez üzemi feszültségre és üzemi nyomásra van szüksége (lásd Műszaki adatok). Magasabb sűrített levegő minőséget igénylő berendezésekben (élelmiszeripar, orvosi technika, laborberendezések, speciális folyamatok, stb.) történő alkalmazás esetén az üzemeltetőnek megfelelő intézkedéseket kell hoznia a sűrített levegő minőség felügyelete érdekében. Ezek befolyásolják a folyamatok biztonságát és lehetővé teszik a személyi sérülések és anyagi károk megelőzését. BEKOMAT 31 5

6 Pos: 20 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM @ 1 Pos: 21 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM nicht für frostgefähr dete Bereiche @ 1 Pos: 22 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM 31/32 nicht @ 1 Pos: 23 /---- Seitenumbr uch @ 1 A felhasználási terület korlátozása Az üzemeltető feladata, hogy a megadott feltételeket az üzemelés teljes időtartama alatt biztosítsa. Pos: 19 /Beko Technische Dokumentation/Überschriften/1/Ausschluss vom Anwendungsber A felhasználási terület korlátozása A BEKOMAT készülék, mint kondenzátumleeresztő önmagában semmilyen meghatározott sűrített levegő minőséget nem képes garantálni, ehhez egyéb kiegészítő műszaki berendezésekre van szükség. A BEKOMAT 31 nem alkalmas vákuumtartományban ill. atmoszférikus nyomáson dolgozó berendezésekben vagy robbanásveszélyes környezetben történő alkalmazásra. A BEKOMAT készüléket nem szabad tartósan közvetlen napsütésnek vagy hősugárzásnak kitenni. A BEKOMAT 31 készüléket nem szabad agresszív atmoszférájú környezetbe telepíteni és ott üzemeltetni. A BEKOMAT 31 készülék nem fűthető, ezért nem alkalmas fagyveszélyes környezetben történő alkalmazásra. A BEKOMAT 31 készülék nem alkalmas CO 2 -berendezésekhez. 6 BEKOMAT 31

7 Pos: 25 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Techn. Daten BM Standard + Zert. (o.leistg., nicht @ 1 Pos: 26 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Leistung BM Standar @ 1 Pos: 27 /Beko Technische Dokumentation/Elektrische Daten/BEKOM AT/Elektrische Daten BM Standard (ohne @ 1 Pos: 28 /---- Seitenumbr uch @ 1 Műszaki adatok Pos: 24 /Beko Technische Dokumentation/Überschriften/1/Technische Műszaki adatok Min./max. üzemi nyomás Min./max. hőmérséklet Kondenzátum bevezetés Kondenzátum elvezetés Kondenzátum Ház Tömeg (üres) 0, bar ( psi) C ( F) G ½ (½") belső menet max. becsavarási mélység 13,5 mm (½") G ¼ (¼") Ø mm tömlőcsonk olajtartalmú + olajmentes Alumínium + műanyag, üvegszálas megerősítésű 0,8 kg (1.8 lbs) Ez a termék a nevezett szabvány (lásd később) első kiegészítése vagy egy későbbi verziója bevonásával - és az azonos szintű tesztkövetelmények figyelembevételével - a CAN/CSA-C22.2 Nr , 2. kiadása követelményei szerint került tesztelésre. Max. teljesítmény kék klímazóna esetén lásd még a Klímazóna és teljesítményadatok fejezetet Max. kompresszorteljesítmény 2,5 m³/min (87.5 scfm) Max. hűtveszárító teljesítmény 5 m³/min (175 scfm) Max. szűrőteljesítmény 25 m³/min (875 scfm) Üzemi feszültség (lásd típustábla) Teljesítményfelvétel Biztosíték Javasolt kábelköpeny keresztmetszet Javasolt vezetékkeresztmetszet Javasolt kábelköpenylebontás Javasolt érvéghüvelyhossz Védelem IP / 115 /.../ 24 VAC ± 10 %, Hz / 24 VDC ± 10 % P < 3,0 VA (W) VAC = V alternating current (váltófeszültség) VDC = V direct current (egyenfeszültség) AC esetén javasolt: 1 A lomha DC esetén előírás: 1 A lomha Ø 5,8...8,5 mm (0.23" ") 3 x 0,75...1,5 mm² (AWG ) PE: kb. 60 mm L/N: kb. 50 mm ~ 6 mm (~ 0.24 inch) BEKOMAT 31 7

8 Pos: 30 /Beko Technische Dokumentation/Technische Daten/M 1 Pos: 31 /---- Seitenumbr uch 1 Méretrajz Pos: 29 /Beko Technische Dokumentation/Überschriften/1/M Méretrajz 8 BEKOMAT 31

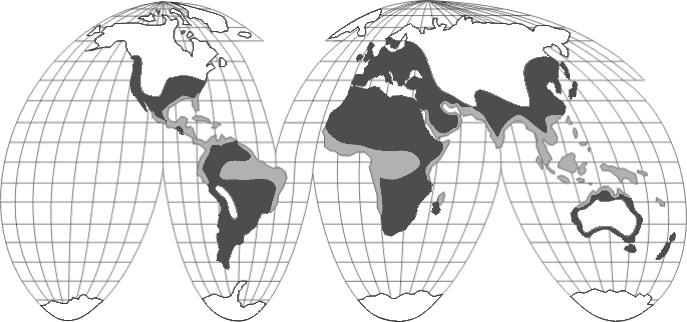

9 Pos: 33 /Beko Technische Dokumentation/Klimazonen/Klimazonen @ 1 Pos: 34 /---- Seitenumbr uch 1 Klímazóna és teljesítményadatok Pos: 32 /Beko Technische Dokumentation/Überschriften/1/Klimazonen und Klímazóna és teljesítményadatok Klímazóna Max. kompresszorteljesítmén y m³/perc Max. szárító teljesítmény m³/perc Max. szűrőteljesítmény m³/perc zöld 3,0 6,0 30,0 kék 2,5 5,0 25,0 piros 1,5 3,0 15,0 A megadott teljesítményadatok mérsékelt éghajlatra vonatkoznak, ide tartozik Európa, Dél-Kelet-Ázsia nagy része, Észak- és Dél-Afrika, Észak- és Dél-Amerika részei (Klímazóna: kék). Száraz és/vagy hűvös éghajlatra (Klímazóna: zöld) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 1,2 Meleg és/vagy nedves éghajlatra (trópusok; klímazóna: piros) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 0,7 BEKOMAT 31 9

10 Pos: 36 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM @ 1 Pos: 37 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM 31 @ 1 Pos: 38 /---- Seitenumbr uch @ 1 Működés Pos: 35 /Beko Technische Működés A kondenzátum a beömlő vezetéken (1) keresztül befolyik a BEKOMAT 31 készülékbe és összegyűlik a házban (2). Egy kapacitív elven működő érzékelő (3) folyamatosan érzékeli a töltésszintet és jelet ad az elektronikus vezérlésnek, mihelyt a tartály megtelt. Az elővezérlő szelep (4) működésbe lép és a membrán (5) kinyitja a kifolyóvezetéket a kondenzátum elvezetéséhez (6). Amint a BEKOMAT leürül, a kifolyóvezeték a kellő időben ismét tömören zár, mielőtt szükségtelen sűrített levegő veszteségek keletkeznének. A Power-LED rákapcsolt üzemi feszültség esetén zölden világít. Üzemkész, feszültség alatt. Ha a kondenzátumleeresztés meghibásodott, akkor a szelep - a hiba önálló elhárítása érdekében - ütemezve nyit (kb. 2 másodpercenként). A szelepműködés ellenőrzése (manuális víztelenítés): Tartsa nyomva a gombot kb. 2 másodpercig. Hosszabb ideig tartó nyomvatartás esetén a szelep ütemezve nyit. Ne használja tartós víztelenítésre. 10 BEKOMAT 31

11 Pos: 40 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 41 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 42 /Beko Technische Dokumentation/Sicher heit/vorsicht 1 Pos: 43 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 44 /Beko Technische Dokumentation/Sicher heit/hinweis Installation und @ 1 Pos: 45 /Beko Technische Dokumentation/Installation/BEKOMAT/BM 31/32/33 (nicht Vario) @ 1 Telepítés Pos: 39 /Beko Technische Telepítés Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. BEKOMAT 31 11

12 Telepítés Telepítési utasítások: A BEKOMAT (3) esetében csak az ábrázolt beépítési helyzet megengedett. Soha nem szabad fekvő vagy bármilyen ferde helyzetben felszerelni. A befolyócső (1) és a golyóscsap (2) legalább G½ méretű legyen. A beömlésnél ne legyen szűrő vagy szita. A beömlési ponton az esés >1%. Csak golyóscsapokat (2) szabad használni. Üzemi nyomás: min. 0,8 bar, max. 16 bar Rövid, rögzített nyomótömlő (4) a nyomásálló csövön. Ha az elvezető vezeték (5) emelkedik, akkor a szükséges minimális nyomásemelkedésnek méterenként 0,1 bar-nak kell lennie. Az elvezető vezeték (5) emelkedése max. 5 m. A gyűjtővezeték (7) mérete legalább ½" 1% - os eséssel kell elhelyezni A kifolyóvezetéket (6) felülről kell a gyűjtővezetékbe (7) vezetni. Az üzembe helyezés előtt mindig tömítettség vizsgálatot kell végezni és ellenőrizni kell a vezérlőegység helyes rögzítését. 12 BEKOMAT 31

13 Pos: 46 /---- Seitenumbr uch @ 1 Telepítés helytelen helyes Nyomáskülönbségek! Minden kondenzátum keletkezési helyet külön kell vízteleníteni. Folyamatos esés! A beömlő vezeték csövezésekor ne keletkezzen vízzsák. Ütközőfelület! Amennyiben a vezetéket közvetlenül kell vízteleníteni, akkor észszerű a légáramot elterelni. Légtelenítés! Ha a bevezetésnél az esés nem elegendő vagy egyéb problémák állnak fenn, akkor egy levegőkiegyenlítő vezetéket kell kiépíteni. BEKOMAT 31 13

14 Pos: 48 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 49 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM 1 Pos: 50 /Beko Technische Dokumentation/Installation/BEKOMAT/ElektrInstallation Hinweise BM Pos: 51 /Beko Technische Dokumentation/Installation/BEKOMAT/Klemmenbelegung BM @ 1 Villamos telepítés Pos: 47 /Beko Technische Dokumentation/Überschriften/1/Elektrische Villamos telepítés Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Csak feszültségmentes állapotban végezzen karbantartási munkákat. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Figyelem: 1. Olvassa le a megengedett hálózati feszültséget a típustábláról és feltétlenül tartsa be. 2. Váltóáramú energiaellátás esetén a közelben egy jól hozzáférhető leválasztó berendezést kell felszerelni (pl. hálózati csatlakozó vagy kapcsoló), amely az összes áramvezető vezetéket leválasztja. 3. Egyenáramú energiaellátás esetén elegendő az IEC szerinti, megbízható leválasztással (PELV) rendelkező, működtető kisfeszültség alkalmazása is. 4. Végezze el a szerelési munkákat a VDE 0100 / IEC szerint. 5. Figyeljen a kapocskiosztásra. 6. Ne végezze a szerelést feszültség alatt. 7. Lazítsa meg a csavart (1) és vegye le a fedél felső részét (2). 8. Lazítsa meg a kábelcsavarzatot (3), távolítsa el a tömítődugókat (ha vannak) és vezesse be a kábelt (4) a feszültségellátáshoz. 9. Csatlakoztassa a kábelt (4) a KL1 ( ) (5) kapcsokra. 10. A kábelt az ábrának megfelelően kell lefektetni (lásd még Kapocskiosztás). 11.A kábelcsavarzatot (3) finoman húzza meg, hogy tömítsen. 12. Tegye fel a burkolat felső részét (2) és húzza meg kézzel a csavart (1). 13. A védővezeték-/pe-csatlakozása és a csőhálózat között semmilyen potenciálkülönbség nem megengedett. Szükség esetén IEC / VDE 0100 szerinti potenciálkiegyenlítést kell kialakítani. 14 BEKOMAT 31

15 Pos: 52 /Beko Technische @ 1 Villamos telepítés Az AC-változat kapocskiosztása KL 1 KL 1.1 PE-hálózati csatlakozás KL 1.2 N- vagy L-hálózati csatlakozás KL 1.3 L- vagy N-hálózati csatlakozás föld/föld semleges/fázis fázis/semleges L = külső vezeték N = semleges vezeték PE = védővezeték A DC-változat kapocskiosztása KL 1 KL 1.1 PE-hálózati csatlakozás KL V KL V föld/föld semleges 0 V + 24 V Figyelem: A VDC készülékek KL csatlakozó kapcsai és a ház, illetve a kondenzátum csatlakozások között nincs galvanikus leválasztás. Ellenőrzések, mint pl. a védővezeték VDE / IEC 85/361/CD szerinti ellenőrzése esetén figyelembe kell venni, hogy a berendezés érinthető vezetőképes részei és a védővezeték csatlakozási pontja között csak működési földelés létrehozására alkalmas kapcsolat, és nem áramvezetőképes kapcsolat áll fenn. A rendelkezésre álló 24 VDC feszültség eleget kell tegyen a biztonságos leválasztású (PELV) működtető kisfeszültségekre vonatkozó, az IEC szerinti követelményeknek. A kábelcsavarzatot finoman húzza meg, hogy tömítsen. BEKOMAT 31 15

16 Pos: 53 /---- Seitenumbr uch @ 1 Villamos telepítés Villamos folyamatábra 16 BEKOMAT 31

17 Pos: 55 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 56 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 57 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 58 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 59 /Beko Technische Dokumentation/Sicher heit/vorsicht 1 Pos: 60 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 61 /Beko Technische Dokumentation/Sicher heit/hinweis Installation und @ 1 Pos: 62 /Beko Technische Dokumentation/Wartung/BEKOM AT/Wartung BM 31/32 @ 1 Ellenőrzés és karbantartás Pos: 54 /Beko Technische Dokumentation/Überschriften/1/Kontr olle und Ellenőrzés és karbantartás Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Csak feszültségmentes állapotban végezzen karbantartási munkákat. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. BEKOMAT 31 17

18 Ellenőrzés és karbantartás Karbantartási ajánlás: 6400 üzemóra vagy max. 2 év után a szervizegységet (5) ki kell cserélni: 1. Vegye le a szervizegységet (1) a horog (2) megnyomásával 2. BEKOMAT 31-t válassza le a kiömlésről (3) 3. Távolítsa el a formatervezett burkolatot (4) (ha van ilyen), csavarhúzóval (10). 4. Szerelje le a szervizegységet (5) a beömlésnél lévő csövezésről a hollandi anya oldásával 5. vagy távolítsa el a csavarokat (6) a csatlakozókönyökről (7) 6. vagy lazítsa meg a csavarokat (8) a köztes adapteren (9) és húzza le azt lefelé a szervizegységről 7. Ellenőrizze, hogy az új szervizegység (5) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog (2) színe) 8. Az új szervizegység (5) beszerelése fordított sorrendben történik. Kérjük, vegye figyelembe a csavarok (8) meghúzási nyomatékát Nm. A vezérlőegység rászerelése a szervizegységre: 1. Ellenőrizze, hogy a szervizegység (5) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog színe) 2. Ellenőrizze, hogy az érzékelőcső lemeze (14) az érintkező rugókkal együtt (13) tiszta, száraz és mentes az idegen testektől. 3. Vezesse be az érzékelőt (12) az érzékelőcső lemezbe (14). 4. Akassza be a vezérlőegység (1) horgát (15) az érzékelőcső lemezébe (14). 5. Nyomja össze a vezérlőegységet (1) a szervizegységgel (5) és pattintsa be azt Üzembe helyezés karbantartás után: Üzembe helyezés előtt mindig végezze el: A csatlakozás csavarozása tömítettségének ellenőrzése Az elektromos csatlakozások ellenőrzése A vezérlőegység helyes rögzítésének ellenőrzése 18 BEKOMAT 31

19 Pos: 63 /---- Seitenumbr uch @ 1 Pos: 65 /Beko Technische Dokumentation/Fehlersuche/BEKOMAT/Fehlersuche BM @ 1 Pos: 66 /---- Seitenumbr uch @ 1 Hibakeresés és hibaelhárítás Pos: 64 /Beko Technische Dokumentation/Überschriften/1/Fehlersuche und Hibakeresés és hibaelhárítás Hibajelenség Lehetséges okok Intézkedések A LED nem világít A teszt gomb meg van nyomva, de nincs kondenzátumleeresztés Csak akkor van kondenzátumleeresztés, ha a tesztgomb meg van nyomva Nincs feszültségellátás A panel meghibásodott A beömlő- és/vagy elvezető vezeték elzáródott vagy eldugult Kopás A panel meghibásodott A szervizegység meghibásodott A nyomás nem éri el a minimális értéket A nyomás meghaladja a maximális értéket A beömlő vezeték esése nem megfelelő, A keresztmetszet túl kicsi Túl nagy kondenzátum mennyiség (áradás) A szervizegység nagyon nagy mértékben elszennyeződött A szervizegység meghibásodott vagy elszennyeződött Ellenőrizze a típustáblán feltüntetett feszültséget Ellenőrizze a csatlakozásokat és az üzemi feszültséget Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze a beömlő- és elvezető vezetékeket Ellenőrizze, hogy a szelep hallhatóan nyit-e (nyomja meg többször a teszt gombot > 2 s időre) Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze az üzemi nyomást A beömlő vezetéket megfelelő eséssel alakítsa ki Cserélje ki a szervizegységet Cserélje ki a szervizegységet A készülék folyamatosan lefúj BEKOMAT 31 19

20 Pos: 68 /Beko Technische Dokumentation/Bauteile und Komponenten/BEKOMAT/Bauteile BM 31 @ 1 Pos: 69 /---- Seitenumbr uch @ 1 Alkatrészek és komponensek Pos: 67 /Beko Technische Dokumentation/Überschriften/1/Bauteile und Alkatrészek és komponensek 1 Csavar 3,5 x 10 2 Burkolat felső része 3 Tömítőgyűrű 2 x Panel 5 Érzékelő 6 Burkolat alsó része 7 Kábelátvezetés 8 Tömítőgyűrű 2,5 x Szervizegység 10 Tömlőcsonk G¼ 11 O-gyűrű 20 x 2 12 Köztes adapter 13 Csavar M6 x O-gyűrű 14 x 1,78 15 Könyök adapter G½ 16 Formatervezett burkolat 20 BEKOMAT 31

21 Pos: 71 /Beko Technische Dokumentation/Ersatzteile Zubehör/BEKOM AT/Ersatzteile BEKOMAT @ 1 Pos: 73 /Beko Technische Dokumentation/Ersatzteile Zubehör/BEKOM AT/Haltewinkel BM 31/32 @ 1 Pos: 74 /Beko Technische Dokumentation/Ersatzteile Zubehör/BEKOM AT/Ablauf-Set BEKOMAT @ 1 Pos: 75 /---- Seitenumbr uch @ 1 Javasolt pótalkatrészek Pos: 70 /Beko Technische Dokumentation/Überschriften/1/Empfohlene Javasolt pótalkatrészek Szállítható pótalkatrész készletek Tartalom Rendelési sz. Szervizegység 9, 11* XE KA Tömítéskészlet 3, 8, 11*, 14* XE KA Formatervezett burkolat* 16* XE KA Csatlakozóadapter* 11, 12, 13, 14, 15 XE KA * nem alkalmazható BEKOMAT 31 built-in esetén Pos: 72 /Beko Technische Tartozék Szállítható tartozék készletek Tartalom Rendelési sz. Tartókönyök falra és padlóra 1 tartókönyök 2 hosszabbító G ½ 20 hosszú XZ KA SAP-sz Szállítható tartozék készletek Tartalom Rendelési sz. Kiömlő készlet tömlővel és szerelési anyagokkal tömlőidom 10x3x800 tömlőcsonk 9-G½ Ms tömlőbilincs 12-22/9 A2 XZ KA SAP-sz BEKOMAT 31 21

22 Pos: 77 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomat EG-Konfor @ 1 Pos: 78 /---- Seitenumbr uch @ 1 Megfelelőségi nyilatkozat Pos: 76 /Beko Technische Dokumentation/Überschriften/1/Konfor mitätser klär Megfelelőségi nyilatkozat 22 BEKOMAT 31

23 Pos: 79 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomat EG-Konfor @ 1 Pos: 80 /Beko Technische Dokumentation/Globale Texte/Hinweis Übersetzg. d. @ 1 Pos: 81 /Beko Technische Dokumentation/Globale Texte/Hinweis @ 1 Pos: 82 /Beko Technische Dokumentation/Globale @ 1 === Ende der Liste für Textmar ke Inhalt === Megfelelőségi nyilatkozat BEKO TECHNOLOGIES GMBH Neuss, NÉMETORSZÁG Tel: EK megfelelőségi nyilatkozat Ezennel kijelentjük, hogy az alább megnevezett termékek megfelelnek a vonatkozó irányelvek és műszaki szabványok követelményeinek. A nyilatkozat kizárólag csak az általunk történt forgalomba hozatalkori állapotukban vonatkozik a termékekre. A nem a gyártó által felszerelt és/vagy utólag végrehajtott módosítások nem kerülnek figyelembevételre. Termék megnevezés: kondenzleeresztő Modellek: BEKOMAT 31, 32, 33 Feszültségváltozatok: 24 VDC, 24 VAC, 100 VAC, 115 VAC, 200 VAC, 230 VAC Üzemi nyomástartomány: 0,8-16 bar(g) Termékleírás és működés: Kondenzátumleeresztő kondenzátumnak sűrített levegő hálózatban történő, elektronikus szintszabályzású leeresztéséhez. Kisfeszültségű készülékekre vonatkozó irányelv 2006/95/EK Alkalmazott harmonizált szabványok: EN : Corrigendum 1:2002 CE-jelölés alkalmazási év: 06 (BEKOMAT 31, 32) 09 (BEKOMAT 33) A 24 V DC és 24 V AC üzemi feszültségű készülékek nem esnek a kisfeszültségű készülékekre vonatkozó irányelv felhasználási területe alá. Az elektromágneses összeférhetőségre vonatkozó irányelv 2004/108/EK Alkalmazott harmonizált szabványok: EN 55011: A2:2007, 1. csoport, B osztály; EN :2006 Neuss, BEKO TECHNOLOGIES GMBH Christian Riedel megbízásából Minőségbiztosítási vezető BEKOMAT 31 23

24 A A felhasználási terület korlátozása...6 A kondenzátumleeresztés akadályozott A LED nem világít Adatok...7 Alkalmazási terület...5 Az alkalmazási terület korlátozása...6 B Bauteile Beömlővezeték... 10, 13 Biztonsági utasítások...4 Burkolat alsó része Burkolat felső része C Csatlakozókönyök E Ellenőrzés Elővezérlő szelep Empfohlene Ersatzteile Ersatzteile Érzékelő Érzékelőcső lemez Esés F Formatervezett burkolat H Hálózati feszültség veszély... 5, 14, 17 Hibaelhárítás Hibakeresés Hibás működés K Karbantartás Karbantartási ajánlás Karbantartási munkák... 4, 11, 17 Kifolyó vezeték Klímazóna kék...9 piros...9 zöld...9 Klimazonen...9 Komponenten Konformitätserklärung Könyök adapter Köztes adapter... 18, 20 L Lefúj Leistungsdaten... 9 Levegőkiegyenlítő vezeték = légvezeték M Membrán Méretek... 8 Méretrajz... 8 Működés Működtető kisfeszültség Műszaki adatok... 7 N Nincs kondenzátumleeresztés Nyomáskülönbségek P Panel Piktogramok... 4 Pótalkatrész készletek Pótalkatrészek... 5 R Rendelési szám Rendeltetésszerű alkalmazás... 5 S Sűrített levegő veszély... 4, 11, 17 Szakember... 5, 14, 17 Szerelés Szerelési- és kezelési utasítás... 4 Szervizegység... 18, 20 Szimbólumok... 4 T Tarozék készletek Telepítés Töltésszint Tömlőcsonk Trouble shooting U Utasítások, biztonsági utasítások... 4 Ütközőfelület Üzemzavar Üzemzavar elhárítás V Védelem... 5, 14, 17 Vezérlőegység villamos adatok... 7 Villamos folyamatábra Villamos telepítés Vízzsák BEKOMAT 31

25 Z Zubehör...21 BEKOMAT 31 25
